MANUAL DE USUARIO HLTD600AGW HAIER

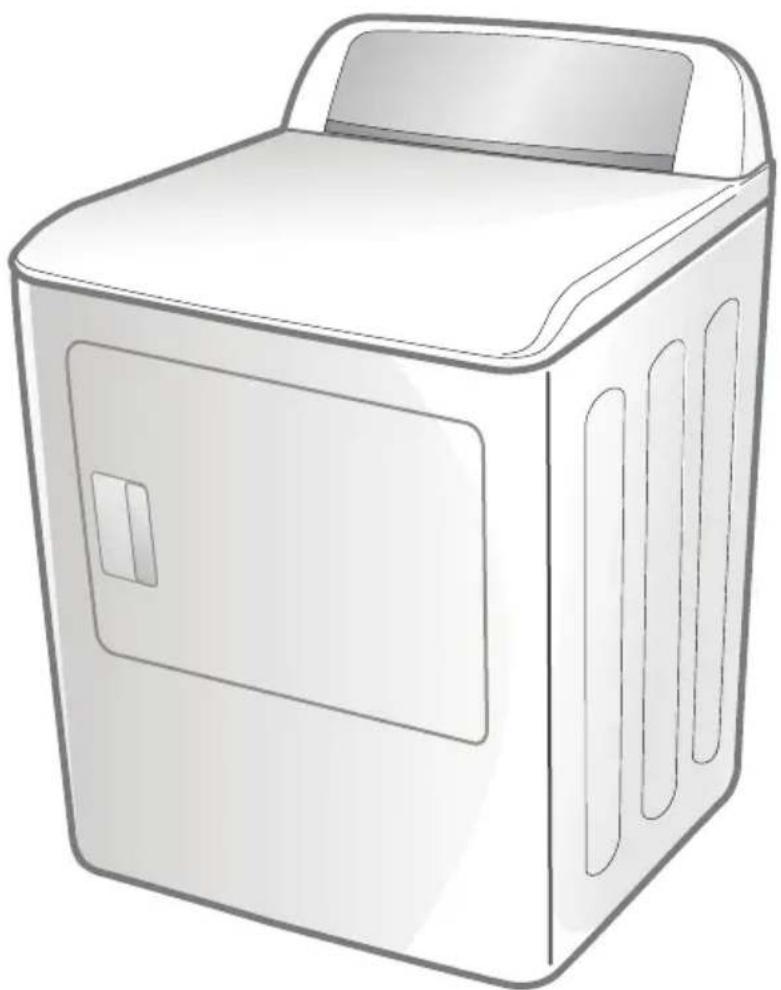

Secadoras de ropa a gas y eléctricas

D AFFICHAGE NUMÉRIQUE

INSTRUCCIONES IMPORTANTES DE SEGURIDAD 71

Precauciones para la secadora a gas 73

Precauciones generales relativas a la seguridad....74

PIEZAS Y CARACTERÍSTICAS ....75

INSTRUCCIONES DE INSTALACIÓN....76

Herramientas necesarias....76

Piezas adicionales requeridas ....77

Requisitos de ubicación....77

Requisitos del suministro eléctrico y de gas 79

Requisitos para la conexión del suministro de gas....82

Requisitos de entrada del quemador 82

Requisitos del sistema de escape 83

Requisitos adicionales para las casas rodantes 85

INSTRUCCIONES PASO A PASO....86

Paso 1 – Desempaque la secadora ....86

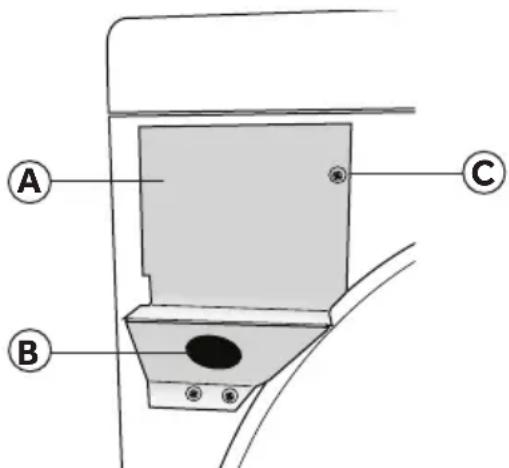

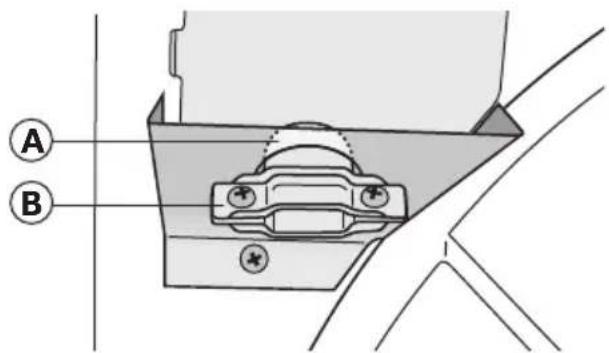

Paso 2 – Conecte un cable eléctrico a la secadora (solamente para la secadora eléctrica)......86

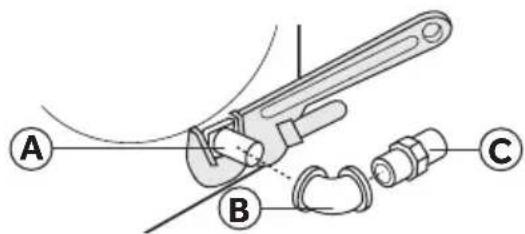

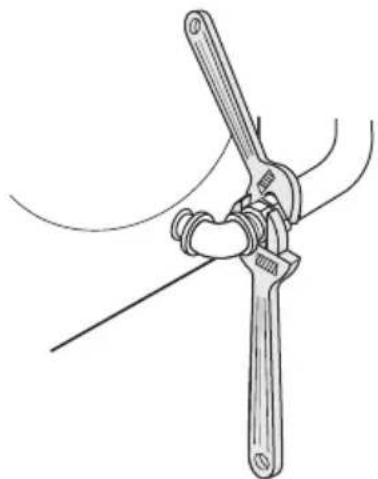

Paso 2 – Conecte a la línea de suministro de gas (solamente para la secadora a gas)....89

Paso 3 – Conecte a un sistema de escape....91

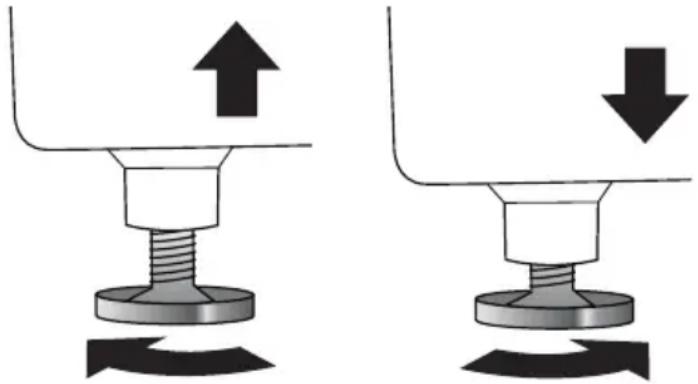

Paso 4 – Nivele la secadora....92

Paso 5 – Complete la instalación....92

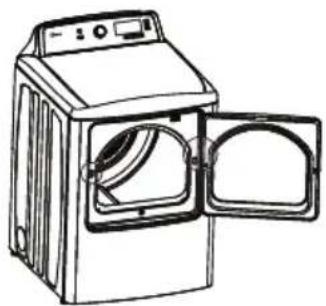

Paso 6 - Cambio del sentido de apertura de la puerta (opcional)....93

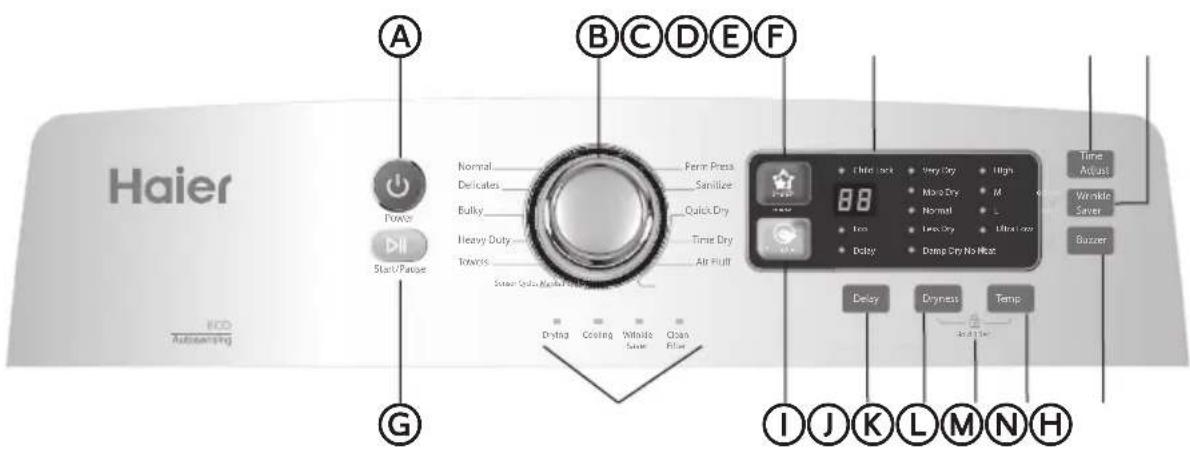

PANEL DE CONTROL Y CARACTERÍSTICAS....94

INSTRUCCIONES PARA EL FUNCIONAMIENTO....98

Paso 1 – Prepare y separe las prendas ....98

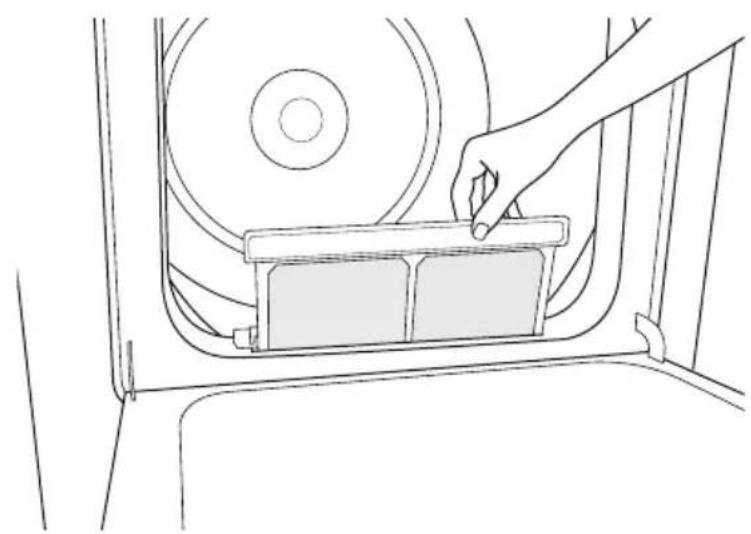

Paso 2 – Limpie el filtro de pelusa .....98

Paso 3 – Cargue la secadora....99

Paso 4 – Ponga la secadora en marcha .....99

INSTRUCCIONES DE MANTENIMIENTO DEL USUARIO 100

Limpieza y mantenimiento....100

Eliminación de pelusa acumulada 101

Precauciones al irse de vacaciones....101

Preparación para la mudanza o el almacenaje....101

SOLUCIÓN DE PROBLEMAS....102

GARANTÍA LIMITADA....104

INFORMACIÓN A TENER EN CUENTA

Le agradecemos la compra de este producto de marca Haier. Este manual para el usuario le ayudará a obtener el mejor funcionamiento de su nueva secadora.

Para referencia futura, anote el número de modelo y de serie, que están situados en la parte posterior de la secadora, y la fecha de compra.

Engrape el comprobante de compra a este manual para asistirle cuando necesite obtener servicio bajo la garantía.

Número de modelo

Número de serie

Fecha de compra

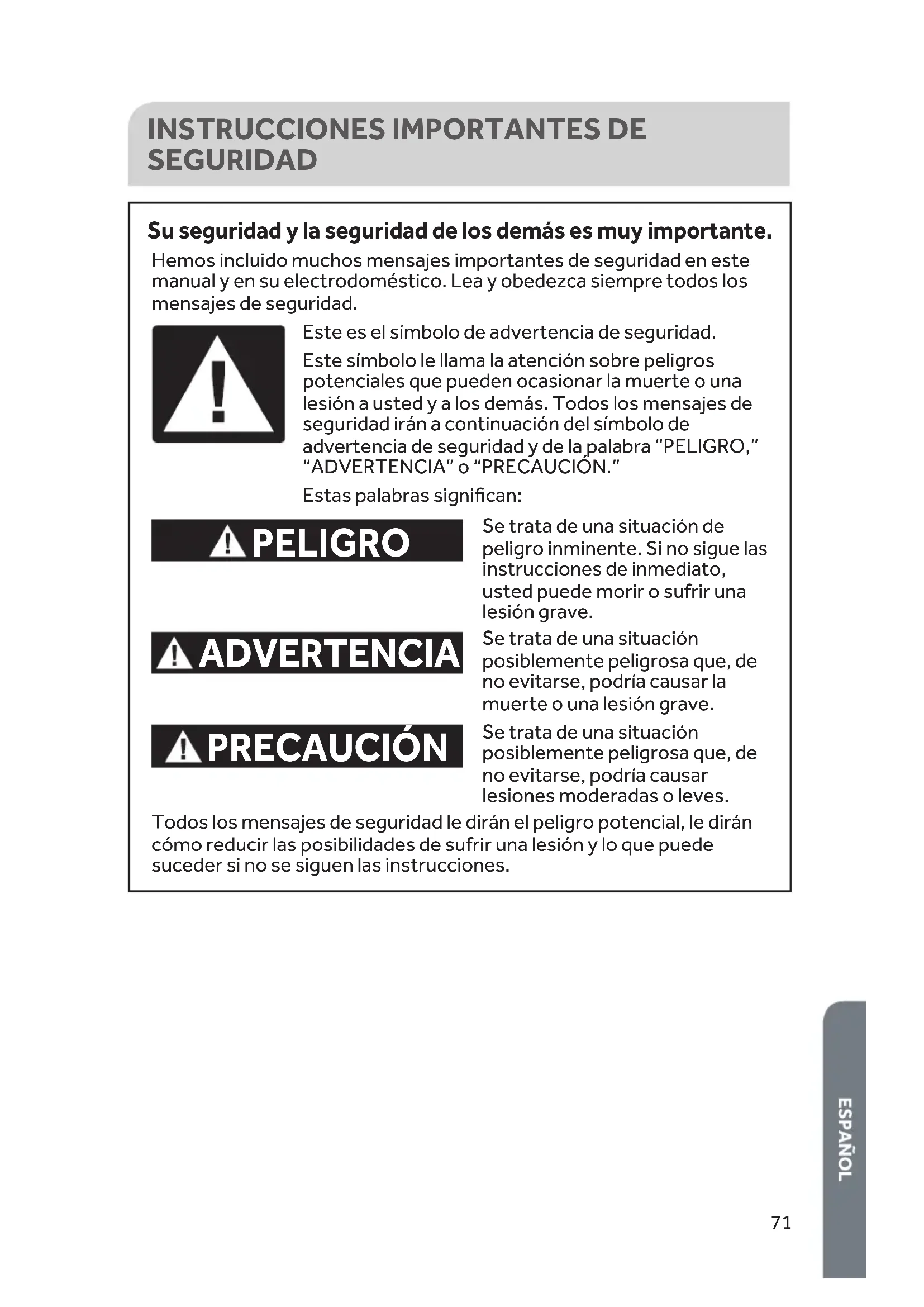

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO," "ADVERTENCIA" o "PRECAUCIÓN."

Estas palabras significan:

! PELIGRO

ADVERTENCIA

Se trata de una situación de peligro inminente. Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Se trata de una situación posiblemente peligrosa que, de no evitarse, podría causar la muerte o una lesión grave.

PRECAUCIÓN

Se trata de una situación posiblemente peligrosa que, de no evitarse, podría causar lesiones moderadas o leves.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

ADVERTENCIA: Por su seguridad, debe tenerse en cuenta la información de este manual para minimizar el riesgo de incendio o explosión, o para prevenir daños a los bienes, lesiones personales o muerte.

-No almacene ni use gasolina u otros vapores y líquidos inflamables cerca de éste o cualquier otro electrodoméstico.

-PASOS QUE USTED DEBE SEGUIR SI HUELE A GAS:

• No trate de encender ningún aparato electrodoméstico.
• No toque ningún interruptor eléctrico; no use ningún teléfono en su edificio.
• Desaloje a todos los ocupantes del cuarto, edificio o área.
• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones de su proveedor de gas.
• Si usted no puede comunicarse con su proveedor de gas, llame al departamento de bomberos.

-La instalación y el servicio deben ser realizados por un instalador calificado, una agencia de servicio o por el proveedor de gas.

ADVERTENCIA

La ley de Agua potable y sustancias tóxicas de California obliga al Gobernador de California a publicar una lista de sustancias químicas conocidas en el Estado de California como causantes de cáncer, malformaciones congénitas u otros daños reproductivos y además, obliga a las empresas a advertir a las personas si creen que van a estar expuestas a tales sustancias químicas.

Este producto contiene una sustancia química que figura en la lista de sustancias peligrosas del Estado estadounidense de California y que se conoce como causante de cáncer, malformaciones congénitas u otros daños reproductivos. Este electrodoméstico puede provocar una baja exposición a algunas de las sustancias de la lista, incluidos el benceno, el formaldehído, y el monóxido de carbono.

En el estado de Massachusetts, se aplican las siguientes instrucciones de instalación:

• Las instalaciones y reparaciones deben hacerse con un contratista, plomero o gasista calificado o autorizado, el cual debe estar calificado o autorizado por el estado de Massachusetts.
• Si usa una válvula de bola, deberá ser del tipo de manigueta T.
• Si usa un conector de gas flexible, no debe superar los 3 pies (91 cm).

ADVERTENCIA

A fin de reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar el aparato, siga las precauciones básicas, incluidas las siguientes:

NOTA: La secadora ha sido diseñada cumpliendo los requisitos de ANSI Z21.5.1 o ANSI/UL 2158 - CAN/CSA C22.2 No. 112-97 (últimas ediciones) SOLAMENTE PARA USO DOMÉSTICO. No se recomienda usar esta secadora para aplicaciones comerciales, tales como restaurantes y salones de belleza.

• Lea todas las instrucciones antes de usar este aparato.
• Antes de usarse este aparato, deberá ser debidamente instalado y ubicado de acuerdo con las instrucciones de instalación.
• Use este aparato solamente para el propósito que fue diseñado, como se describe en este manual para el usuario.
• No use la secadora para secar ropa en entornos comerciales.

PRECAUCIONES PARA LA SECADORA A GAS

ADVERTENCIA

Por su seguridad, debe tenerse en cuenta la información de este manual para minimizar el riesgo de incendio o explosión, o para prevenir daños a los bienes, lesiones personales o muerte.

IMPORTANTE: La instalación de gas debe cumplir con los códigos locales y en la ausencia de códigos locales, con el Código nacional de gas combustible (National Fuel Gas Code), ANSI Z223.1/NFPA 54 o el Código de instalación de gas natural y propano (Natural Gas and Propane Installation Code), CSA B149.1.

• La instalación deberá llevarse a cabo por parte de un contratista competente o con licencia, un plomero o un instalador de gas competente o autorizado por el estado, la provincia o la región en donde se instale este aparato.
• Los materiales combustibles, la gasolina y otros vapores y líquidos inflamables no deben guardarse cerca de la secadora.

PRECAUCIONES GENERALES RELATIVAS A LA SEGURIDAD

• Mantenga el área alrededor de la abertura de ventilación y las áreas adyacentes a esta abertura sin pelusa, polvo o tierra.
• Mantenga el área donde está la secadora despejada y libre de artículos que pudieran obstruir el flujo de aire para la combustión y la ventilación a través del panel con rejillas ubicado en la parte posterior de la secadora.
• Es necesario supervisar cuidadosamente a los niños si los mismos usan el aparato o cuando éste se use cerca de ellos. No permita que los niños jueguen con o sobre este aparato ni en el interior del mismo.
• No seque artículos que ya se hayan limpiado, lavado, remojado o manchado con gasolina, disolventes de limpieza en seco, u otras sustancias inflamables o explosivas ya que despiden vapores que pueden encenderse o causar una explosión.
• No coloque los objetos expuestos a aceite para cocinar en su secadora. Los objetos expuestos a aceite para cocinar pueden contribuir a una reacción química que podría causar que una carga se inflame.
• Si se ha usado el material con líquidos o sólidos inflamables, no deberá secarse en la secadora hasta que se haya quitado todo rastro de líquidos y vapores inflamables.
• No introduzca las manos en el aparato cuando el tambor esté en movimiento.
• No trate de forzar los controles.
• No utilice suavizantes de telas o productos para eliminar la estática de las prendas a menos que lo recomiende el fabricante del suavizante de telas o del producto en uso.
• No utilice calor para secar artículos que contengan goma espuma o materiales con textura similar a la goma.
• Limpie el filtro de pelusa antes o después de cada carga.
• La parte interior del aparato y el ducto de escape deben limpiarse periódicamente por parte de personal de servicio competente.
• Para reducir al mínimo la posibilidad de un choque eléctrico, desenchufe este aparato del suministro de energía antes de intentar realizar el mantenimiento o la limpieza.
  NOTA: El apagado de la unidad con el botón Power (Encendido) NO desconecta el aparato del suministro de energía.
• Nunca desenchufe la secadora jalándola del cable eléctrico. Siempre sujete el enchufe con firmeza y jálelo de modo recto fuera del contacto.
• No intente proveer servicio, reparar ni reemplazar ninguna parte del aparato a menos que esto se recomiende específicamente en este manual o en instrucciones de reparación publicadas para el usuario que usted comprenda y si cuenta con la experiencia necesaria para llevar a cabo dicha reparación.
• Antes de desechar la secadora o de retirarla del servicio, quítele la puerta o la tapa del compartimiento de secado.

GUARDE ESTAS INSTRUCCIONES

SOLAMENTE PARA USO DOMÉSTICO

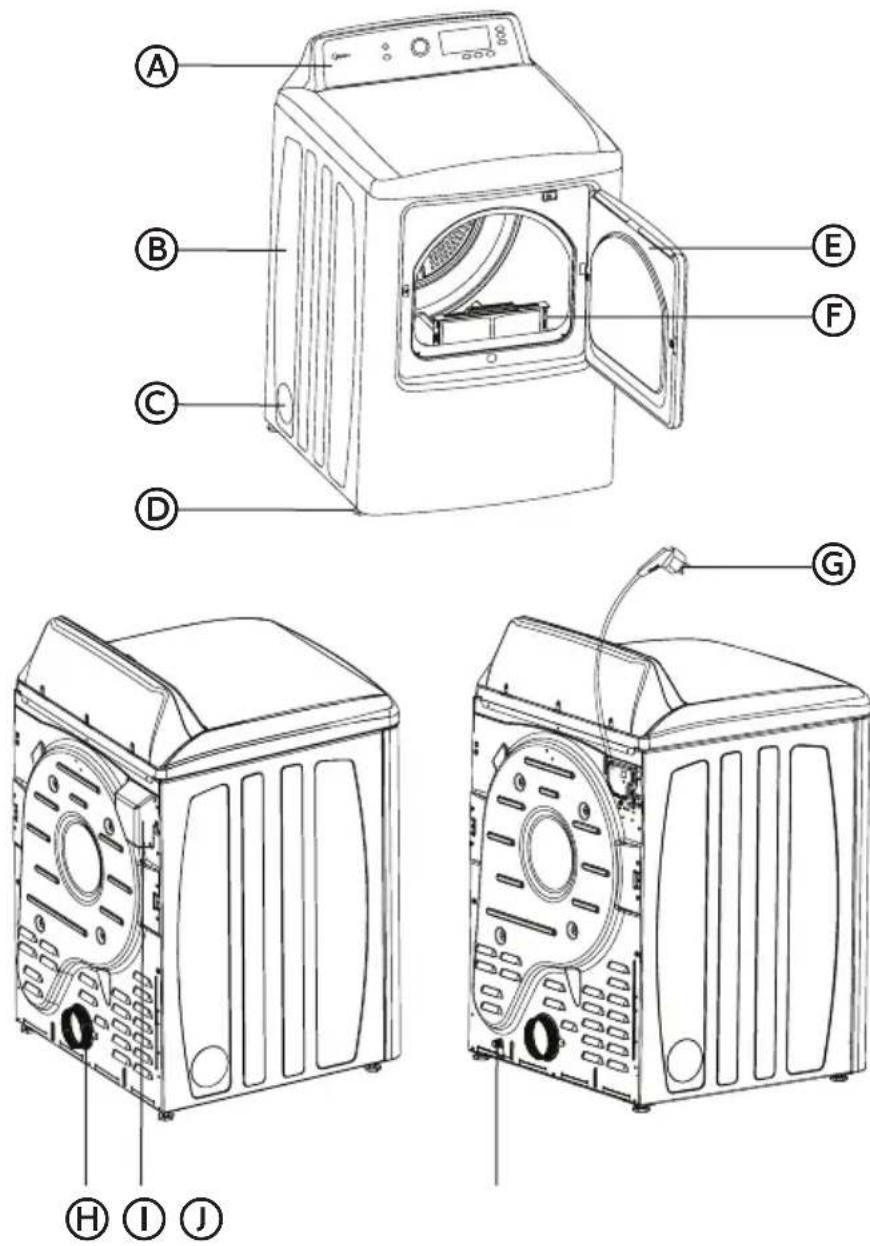

PIEZAS Y CARACTERÍSTICAS

Secadora eléctrica

A Panel de control
B Gabinete de la secadora
© Orificio de ventilación a la izquierda (para la opción)
D Patas niveladoras
E Puerta de la secadora
F Filtro de pelusa

Secadora a gas

G Cable eléctrico (sólo para secadora a gas)
H Salida de ventilación
① Caja de cableado (sólo secadora eléctrica)
J Tubo de entrada de gas

ADVERTENCIA

Riesgo de incendio

La instalación de la secadora de ropa debe estar a cargo de un instalador competente.

Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.

No instale una secadora de ropa con materiales de ventilación de plástico flexible. Si se usa un conducto de metal flexible (de hoja de metal), éste deberá ser de un tipo específico, que esté identificado por el fabricante de electrodomésticos como apto para ser usado con secadoras de ropa. Es sabido que los materiales de ventilación flexible se derrumban, se aplastan con facilidad y atrapan pelusa. Estas condiciones obstruirán el flujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.

Para reducir el riesgo de lesiones severas o la muerte, siga todas las instrucciones de instalación.

IMPORTANTE: Cuando descarte o guarde su vieja secadora de ropa, quítele la puerta.

ADVERTENCIA

Peligro de asfixia

Antes de deshacerse de su viejo aparato, quítele la puerta o la tapa, para que los niños no puedan esconderse ni quedar atrapados dentro del mismo.

No seguir esta instrucción puede ocasionar la muerte o daño al cerebro.

IMPORTANTE: Al instalar la secadora, deberá ser conectada a tierra de acuerdo con los códigos locales, o en la ausencia de códigos locales, con el Código nacional eléctrico (National Electrical Code), ANSI/NFPA 70 o el Código canadiense de electricidad (Canadian Electrical Code), CSA C22.1.

HERRAMIENTAS NECESARIAS

•DestornilladorPhillips
- Destornillador de hoja plana
- Pinzas de articulación regulables
- Llave de extremo abierto de 12 "
- Nivel de carpintero
• Cinta de medir (de 12 pies [3,7 m] mín.)

• Cinta adhesiva
• Cuchillo de corte

Solamente para las instalaciones a gas:

• Llave para tubos
  • 2 llaves ajustables

PIEZAS ADICIONALES REQUERIDAS

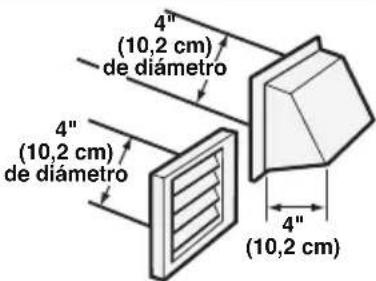

• Tubería de escape de metal rígido o flexible de 4" (10,2 cm)
  • Abrazaderas para ducto
• Cinta para tubos
• Cable eléctrico (solamente para la secadora eléctrica de EE.UU.)

- Deberá comprarse un juego de cable de suministro eléctrico que satisfaga los códigos eléctricos locales. Deberá usarse para la secadora un cable de suministro eléctrico de 3 ó 4 hilos tipo NEMA 14-30 ó 10-30, SRDT o ST (según se necesite) de 120 /240 voltios CA como mínimo, 30 amperios, con 10 conductores AWG con los extremos hacia arriba o conectores con lazo cerrado, marcados para ser usados con secadoras de ropa.

- Protector de cables que esté en la lista de UL

- Piezas para la conexión a gas (solamente para la secadora a gas)

• Codo NPT de 3/8"
• Accesorio adaptador abocinado NPT de 38 "
• Conector de gas flexible de 38 "
• Compuesto para unión de tuberías

- Juego para la instalación en casas rodantes (solamente para las secadoras a gas de casas rodantes)

REQUISITOS DE UBICACIÓN

ADVERTENCIA

No instale la secadora en lugares donde se guarda o se almacena gasolina u otros productos inflamables. Si se instala la secadora en un garage, deberá estar a un mínimo de 18 pulgadas (45,7 cm) por encima del piso. No seguir estas instrucciones puede ocasionar la muerte, explosión, incendio o quemaduras.

• La secadora deberá instalarse sobre un piso sólido. El piso de hormigón es el mejor.
• El piso deberá estar nivelado con un declive máximo de 1" (2,5 cm) debajo de toda la secadora.
• Un lugar apropiado, protegido de la luz directa del sol y de fuentes de calor, tales como radiadores, zócalos radiantes o aparatos de cocción.
• No la instale sobre una alfombra.
• La ubicación deberá tener contactos apropiados para el suministro eléctrico y de gas. Consulte la sección "Requisitos del suministro eléctrico y de gas" para obtener detalles.
• No instale la secadora en un área donde esté en contacto con cortinas, alfombras pesadas o cualquier cosa que pudiera obstruir el flujo de aire para la combustión y la ventilación.
• No instale ni almacene este aparato donde esté expuesto al agua y/o a la intemperie.

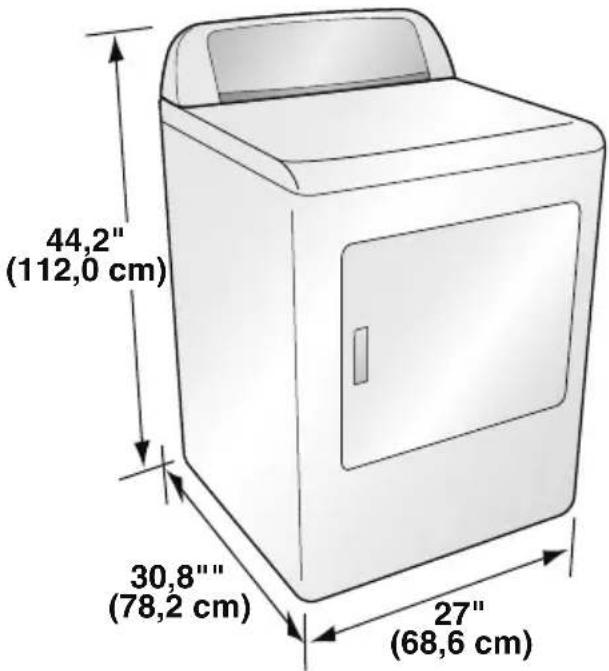

DIMENSIONES DE LA SECADORA

44,2" (112,0 cm) 30,8"" (78,2 cm) 27" (68,6 cm)

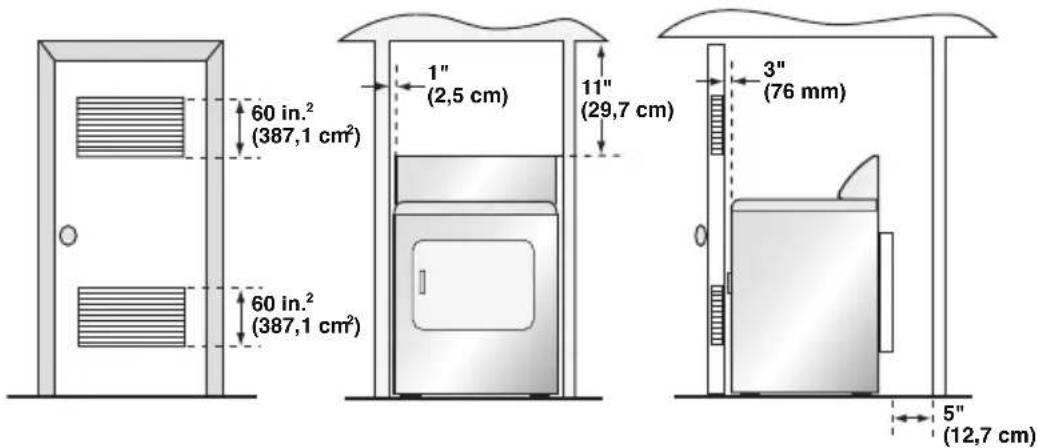

REQUISITOS PARA ALCOBAS O CLÓSETS

60 in.² (387,1 cm²) 60 in.² (387,1 cm²) 1" (2,5 cm) 11" (29,7 cm) 3" (76 mm) 5" (12,7 cm)

ESPACIOS MÍNIMOS

• Las dimensiones que se muestran son los espacios mínimos recomendados permitidos.
• Se necesita que haya espacio a los lados de la secadora para evitar la transferencia de ruido.
• Será necesario que haya espacio 5" (12,7 cm) en la parte posterior de la secadora para colocar la tubería de escape.

OTROS REQUISITOS

• Esta secadora deberá ventilarse al exterior.
• No instale la secadora en un clóset con una puerta maciza.
• La puerta del clóset deberá tener rejillas u orificios de ventilación con una abertura a mínima combinado de 72 pulg. ^2 (465 cm ^2 ) a mínima de 3" (76 mm) en la parte superior e inferior de la puerta.
• No se debe instalar ningún otro electrodoméstico que use combustible en el mismo clóset en el que se encuentra la secadora a gas.

REQUISITOS DEL SUMINISTRO ELÉCTRICO Y DE GAS

INSTRUCCIONES DE PUESTA A TIERRA:

Este aparato debe estar conectado a tierra. En el caso de funcionamiento defectuoso o avería, la conexión reducirá el riesgo de choque eléctrico al proporcionar una vía de menor resistencia para la corriente eléctrica. Este electrodoméstico está equipado con un cable que cuenta con un conductor para la conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe debe conectarse en un contacto apropiado que esté debidamente instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA

La conexión inadecuada del conductor a tierra para el equipo puede resultar en un riesgo de choque eléctrico. Si no está seguro de que la conexión a tierra del aparato sea la adecuada, verifiquela con un electricista o técnico de servicio competente.

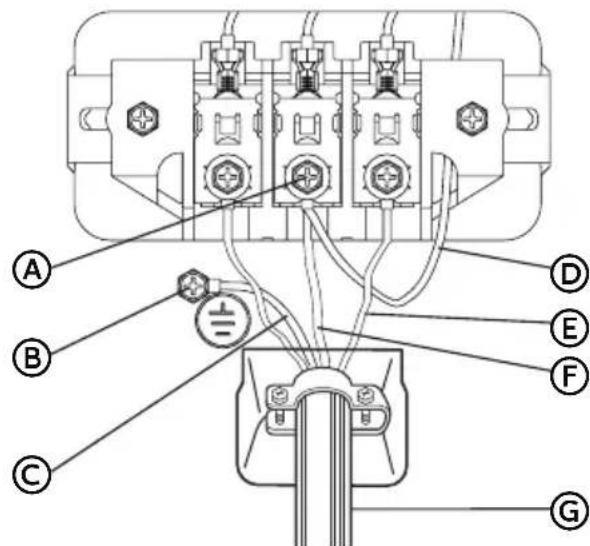

SECADORA ELÉCTRICA (SOLAMENTE PARA EE.UU.)

ADVERTENCIA

La secadora deberá enchufarse en un contacto eléctrico debidamente puesto a tierra, de 3 o 4 hilos, monofásico, de 120/240 voltios (o de 120/208 voltios), 60 Hz, CA solamente, conectado a un circuito individual de 30 amperios con fusible, con un cortacircuitos o fusible retardador de 30 amperios. No ponga a funcionar una lavadora y una secadora en el mismo circuito.

NOTA: El suministro eléctrico de la secadora deberá cumplir con los códigos y ordenanzas locales, y la última edición del Código nacional eléctrico (National Electrical Code), ANSI/NFPA 70.

• Si el suministro eléctrico que hay disponible en la ubicación deseada para la secadora no satisface los requisitos mencionados anteriormente, póngase en contacto con un electricista competente con licencia.

• Una secadora que funciona con un suministro eléctrico de 208 voltios demorará más tiempo para secar que si estuviera funcionando con un suministro eléctrico de 240 voltios.

• La secadora no ha sido equipada con un cable eléctrico. Deberá comprarse por separado un juego que satisfaga los códigos eléctricos locales. Puede usarse para la secadora un cable de suministro eléctrico de 3 o 4 hilos tipo NEMA 14-30 o 10-30, SRDT o ST (según se necesite) de 120/240 voltios CA como mínimo, 30 amperios, con 3 conectores de horquilla con extremos abiertos, con los extremos hacia arriba o conectores con lazo cerrado, marcados para ser usado con secadoras de ropa.

• Deberá sujetarse a la secadora un protector de cables que esté en la lista de UL para sostener el cable eléctrico.
• No use un receptáculo de alambres de aluminio con un cable y enchufe con hilos de cobre (o viceversa). La combinación apropiada de cableado y receptáculo deberá ser un cable eléctrico con hilos de cobre con un receptáculo con hilos de cobre.
• El contacto eléctrico deberá estar ubicado de modo que el cable esté accesible cuando la secadora esté instalada en su sitio.

SECADORA ELÉCTRICA (EN CANADÁ SOLAMENTE)

ADVERTENCIA

La secadora deberá enchufarse en un contacto eléctrico debidamente puesto a tierra, de 4 hilos, monofásico, de 120/240 voltios, 60 Hz, CA solamente, conectado a un circuito individual de 30 amperios con fusible, con un cortacircuitos o fusible retardador de 30 amperios. No ponga a funcionar una lavadora y una secadora en el mismo circuito.

NOTA: El servicio eléctrico a la secadora deberá hacerse conforme a los códigos y ordenanzas locales, y la última edición del Código eléctrico canadiense (Canadian Electrical Code), CSA C22.1, parte 1.

• Si el suministro eléctrico que hay disponible en la ubicación deseada para la secadora no satisface los requisitos mencionados anteriormente, póngase en contacto con un electricista competente con licencia.
• Todos los modelos canadienses se envían con el cable de alimentación conectado. El cable de alimentación debe ser enchufado en un tomacorriente de 30 amperios. En Canadá, usted no puede convertir una secadora a 208 voltios.
• El contacto eléctrico deberá estar ubicado de modo que el cable esté accesible cuando la secadora esté instalada en su sitio.

SECADORA A GAS

REQUISITOS DEL SUMINISTRO ELÉCTRICO

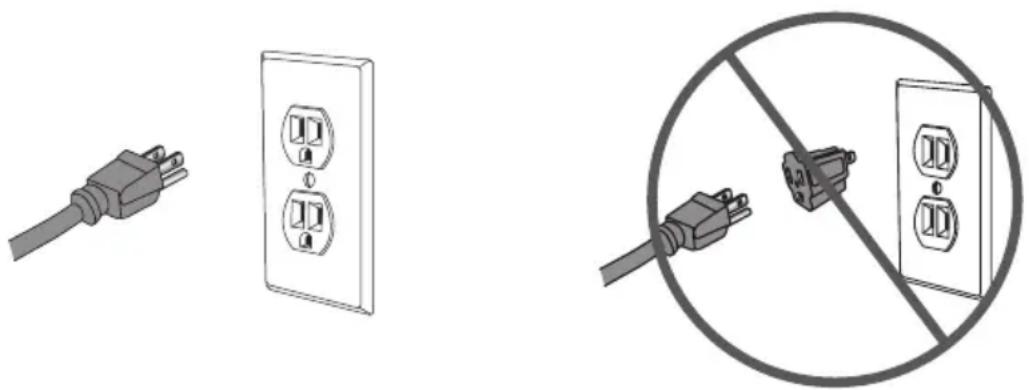

ADVERTENCIA

La secadora a gas deberá enchufarse en un contacto eléctrico debidamente puesto a tierra, de 3 hilos, monofásico, de 120 voltios, 60 Hz, CA solamente, con un cortacircuitos o fusible retardador de 15 amperios.

• La secadora viene equipada con un cable eléctrico dotado de un enchufe de 3 terminales. No corte ni quite la terminal de puesta a tierra del enchufe.
• El cable eléctrico deberá ser enchufado en un contacto apropiado de 3 terminales, conectado a tierra de acuerdo con todos los códigos y ordenanzas locales. Si no hay un contacto adecuado, comuníquese con un electricista con licencia para que instale uno.
• Si usted no está seguro de que el contacto esté debidamente conectado a tierra, comuníquese con un electricista con licencia.
• No use un adaptador para cable de 3 terminales.
• No use un cable eléctrico de extensión.

REQUISITOS DEL SUMINISTRO DE GAS

NOTA: El servicio de gas a la secadora deberá hacerse de acuerdo con los códigos y ordenanzas locales y la última edición del Código nacional de gas combustible (National Fuel Gas Code), ANSI Z223.1 o, en Canadá, CAN/CGA B149.1.

Gas natural

- La secadora está equipada para uso con gas natural.

Gas LP (Propano líquido)

• La secadora puede convertirse para usarse con gas LP.
• La conversión a gas LP deberá llevarla a cabo un técnico de gas competente.

Línea de suministro de gas

- La línea de suministro de gas deberá ser un tubo de ½" (1,3 cm) y deberá tener una válvula de cierre individual manual instalada a menos de 6 pies (183 cm) de la secadora, según el Código nacional de gas combustible (National Fuel Gas Code), ANSI Z223.1/NFPA 54, o, en Canadá, con el Código para la instalación de gas natural y propano (Natural Gas and Propane Installation Code), B149.1.

• La válvula de cierre deberá estar donde se pueda alcanzar con facilidad para cerrarla y abrirla.
• Se debe instalar una derivación tapada NTP de por lo menos 1/8", accesible para las pruebas de calibre, inmediatamente por encima de la conexión de suministro de gas a la secadora.
• La línea de suministro debe terminar con un accesorio adaptador abocinado NPT de 38 ".

A Línea de suministro de gas NPT de 1/2"
B Válvula de cierre del gas
© Derivación tapada NPT de 1/8" como mínimo
D Accesorio adaptador abocinado NPT de 38 "

A B C D

REQUISITOS PARA LA CONEXIÓN DEL SUMINISTRO DE GAS

Esta secadora debe conectarse a la línea de suministro de gas con un conector aprobado de gas flexible que cumpla con las normas para conectores de electrodomésticos a gas, ANSI Z21.24 o CSA 6.10.

Conector de gas flexible de acero inoxidable:

- Si los códigos locales lo permiten, use un conector de gas flexible nuevo de acero inoxidable (diseño certificado por la Asociación estadounidense de gas o CSA International), para conectar su secadora a la línea rígida de suministro de gas. Use un codo y un accesorio adaptador abocinado NPT de 38 " por 38 " entre el tubo de acero inoxidable y el tubo de gas de la secadora, para evitar que se doblen.

REQUISITOS DE ENTRADA DEL QUEMADOR

Elevaciones de hasta 10.000 pies (3.048 m):

- El diseño de esta secadora está certificado por CSA Internacional para uso en altitudes que alcanzan los 10.000 pies (3.048 m) sobre el nivel del mar en la categoría de B.T.U. indicada en la placa del número de modelo/serie. No se requieren ajustes de la entrada del quemador cuando se usa la secadora hasta esta altitud.

Elevaciones por encima de 10.000 pies (3.048 m):

- Si se instala la secadora a un nivel superior a los 10.000 pies (3.048 m) de altitud, se requiere una reducción de categoría de B.T.U. del 4% del quemador, que se muestra en la placa del número de modelo/serie, por cada incremento de 1.000 pies (305 m) de altitud.

Prueba de presión del suministro de gas:

- Durante pruebas de presión a presiones mayores de 12 lb/pulg. ^2 (3,5 kPa), la secadora debe ser desconectada de la tubería del suministro de gas.

REQUISITOS DEL SISTEMA DE ESCAPE

ADVERTENCIA

En esta sección se describen los requisitos para un sistema de escape seguro y eficaz. No seguir estas instrucciones puede ocasionar un rendimiento de secado insatisfactorio, daños a la secadora y peligro de incendio.

IMPORTANTE: La secadora deberá ventilarse al exterior.

- La secadora no debe tener salida de ventilación hacia ningún ducto de gas, chimenea, pared, techo, desván, espacio angosto, o el espacio oculto de un edificio.

TUBERÍA

• Si el sistema de escape actual ha sido construido con un ducto de plástico o metal de hoja flexible, reemplácelo con un ducto de metal rígido.
• Use solamente un ducto de metal rígido de 4" (10,2 cm) de diámetro.
• Cuando haga giros en la tubería, use codos de 45° en vez de 90°. Esto provee un mejor flujo de aire y puede reducir la acumulación de pelusa en el sistema de escape.

90° - Bueno

45° - Mejor

• No exceda la longitud del ducto para el número de codos que se muestran en la tabla a continuación. El hacerlo puede ocasionar acumulación de pelusa, aumentar el tiempo de secado y crear un riesgo de incendio.
• Dos codos de 45° equivalen a un codo de 90°.

	Longitud máxima recomendada de escape
	Tipos de capota de ventilación
	Se recomienda Use solamente para las instalaciones de tendido corto
N° de codos de 90° Metal rígido Metal rígido
0	90 pies	60 pies
1	60 pies	45 pies
2	45 pies	35 pies
3	35 pies	25 pies

- Todas las uniones deberán estar ajustadas para evitar fugas. El extremo macho de cada sección de la tubería deberá estar dirigido lejos de la secadora.

- Utilice abrazaderas o cinta para ductos para conectar y sellar todas las uniones. No las conecte con tornillos ni otros sujetadores que se extiendan en el interior del tubo, ya que crearán un punto en donde se acumulará la pelusa.

• Evite dirigir el sistema de escape a través de un área sin calor, ya que esto hará que se forme condensación en el interior del ducto y aumentará la acumulación de pelusa.
• Evite dirigir el sistema de escape en forma vertical a través del techo, ya que esto puede exponer el sistema de escape a corrientes de aire descendentes, ocasionando una mayor restricción de aire.
• Evite que el sistema de escape se doble, se comprima o se pliegue, ya que esto hará que se reduzca el flujo de aire y ocasionará un rendimiento insatisfactorio de secado.
• No ponga un filtro en el extremo del sistema de escape. Se acumulará pelusa y con el tiempo obstruirá el filtro. Use una capota de ventilación aprobada para terminar el ducto en el exterior.
• La longitud total del ducto de metal flexible no deberá exceder los 2,4 m (7,8 pies).

CAPOTA DE VENTILACIÓN

• Use una capota de ventilación aprobada con una compuerta que se abra hacia fuera cuando la secadora esté funcionando. Cuando se detenga la secadora, la compuerta se cerrará automáticamente para evitar corrientes de aire y la entrada de insectos y roedores.
• Se recomiendan las capotas de ventilación estilo persiana o estilo caja. Son aceptables las capotas de estilo angular, pero deberán usarse solamente para las instalaciones con un tendido corto. Consulte la tabla "Longitud máxima recomendada de escape" para obtener más información.
• Para evitar restringir el flujo de aire, mantenga un espacio mínimo de 12" (30,5 cm) entre la capota de ventilación y el piso u otra obstrucción.

REQUISITOS ADICIONALES PARA LAS CASAS RODANTES

• La instalación deberá hacerse conforme al Estándar para la construcción y seguridad de hogares manufacturados (Manufactured Home Construction and Safety Standard), Título 24 CFR-Parte 3280 o el Estándar canadiense para los hogares manufacturados (Canadian Manufactured Home Standard), CAN/CSA-Z240 MH.
• Deberán tomarse medidas especiales para el aire exterior de complemento. La abertura deberá ser, por lo menos, dos veces más grande que la salida de escape de la secadora.
• Si se ventila la secadora a través del piso y dentro de un área encerrada debajo de la casa rodante, el sistema de escape deberá terminar en el exterior del recinto, con la terminación bien asegurada a la estructura de la casa rodante.

- La secadora deberá asegurarse al piso usando un juego para la instalación en casas rodantes. Siga las instrucciones provistas con el juego.

INSTALACIÓN DE LA SECADORA

Se recomienda que su nueva secadora sea instalada por un técnico de aparatos competente. Si le parece que tiene la habilidad para instalar la secadora, lea las instrucciones detalladamente antes de hacerlo.

CUIDADO: Si después de seguir estos pasos no está seguro de haber instalado la secadora adecuadamente, póngase en contacto con un técnico de aparatos competente.

PASO 1 - DESEMPAQUE LA SECADORA

1. Quite todos los materiales de empaque. Esto incluye la base de espuma y toda la cinta adhesiva que mantiene sujetos adentro y afuera los accesorios de la secadora.
2. Inspeccione y quite los restos de materiales de empaque, cinta o material impreso antes de usar la secadora.

ADVERTENCIA

Para evitar el peligro de asfixia, mantenga la bolsa de plástico y otros materiales de empaque lejos del alcance de bebés y niños. No use esta bolsa en cunas, cochecitos ni corrales. La bolsa de plástico podría bloquear la nariz y la boca, impidiendo la respiración. Esta bolsa no es un juguete.

PASO 2 – CONECTE UN CABLE ELÉCTRICO A LA SECADORA (SECADORA ELÉCTRICA - SOLAMENTE PARA EE.UU.)

1. Quite el tornillo que asegura la cubierta de acceso del bloque de terminal, ubicada en la parte posterior de la esquina superior de la secadora.

Ⓐ Cubierta de acceso del bloque de terminal
B Orificio en el soporte de montaje del protector de cables
© Tornillo de la cubierta de acceso

A B C

1. Inserte un protector de cables que esté en la lista de UL en el orificio del soporte de montaje. Coloque el protector de cables de modo que una lengüeta esté mirando hacia arriba y la otra mirando hacia abajo. Ajuste los tornillos del protector de cables sólo lo suficiente para mantener las dos mitades juntas.

A Lengüeta
B Protector de cables

A B

1. Inserte el cable eléctrico en el protector de cables. Asegúrese de que el aislamiento de cables del cable eléctrico esté dentro del protector de cables.
2. Conecte los alambres del cable eléctrico siguiendo la Parte A para la conexión del cable eléctrico de 4 hilos o la Parte B para la conexión del cable eléctrico de 3 hilos.

4 hilos (se recomienda) si su hogar tiene un receptáculo de 4 hilos (tipo NEMA 14-30, SRDT o ST):

3 hilos (si no hay disponible un alambre de 4 hilos) si su hogar tiene un receptáculo de 3 hilos (tipo NEMA 10-30 SRDT):

CUIDADO: Deberá usarse un cable conductor de 4 hilos cuando el aparato esté instalado en una ubicación en la cual esté prohibida la conexión a tierra a través del conductor neutro. Está prohibido hacer la puesta a tierra a través del conductor neutro para (1) las nuevas instalaciones de circuito derivado, (2) casas rodantes, (3) vehículos de recreación y (4) áreas donde los códigos locales prohiben la conexión a tierra a través de conductores neutros.

1. Vuelva a colocar la cubierta del bloque de terminal.
2. Cerciórese de que ninguno de los cables toquen el tambor de la secadora en el interior del gabinete de la secadora.
3. Ajuste los tornillos del protector de cables.

PARTE A - CABLE ELÉCTRICO DE 4 HILOS

Ⓐ Tornillo del bloque de terminal
B Tornillo a tierra (verde)
© Hilo a tierra del cable eléctrico (verde)
D Hilo de puente de conexión a neutro (blanco)

E Hilos de la línea del cable eléctrico (uno rojo y uno negro)
F Hilo neutro del cable eléctrico (blanco)
© Cable eléctrico

A2. Sujete el hilo a tierra del cable eléctrico (verde) al gabinete con el tornillo verde a tierra. Ajuste firmemente el tornillo.
A3. Sujete el hilo neutro del cable eléctrico (blanco) y hilo de puente de conexión a neutro (blanco) con el tornillo central del bloque terminal. Ajuste firmemente el tornillo.
A4. Sujete los 2 hilos restantes (rojo y negro) de la línea del cable eléctrico a los tornillos externos del bloque de terminal. Sujete un hilo a cada bloque de terminal, como se muestra. Ajuste firmemente ambos tornillos.

IMPORTANTE: No doble ni pliegue demasiado los hilos en las conexiones.

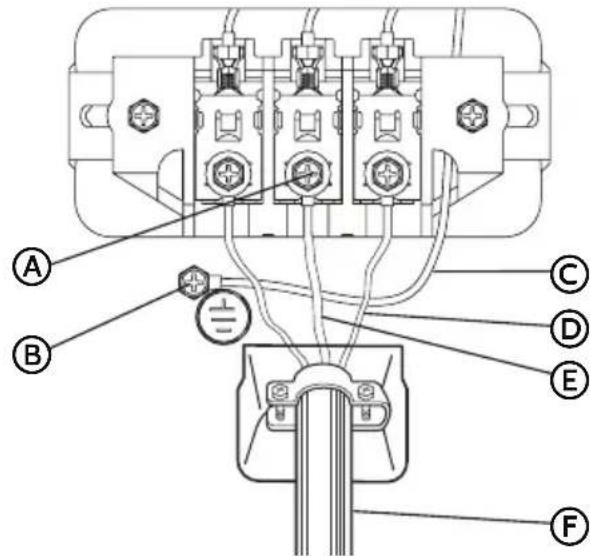

PARTE B - CABLE ELÉCTRICO DE 3 HILOS

A B C D E F

Ⓐ Tornillo del bloque de terminal

B Tornillo a tierra (verde)

© Hilo de puente de conexión a neutro (blanco)

D Hilos de la línea del cable eléctrico (uno rojo y uno negro)

E Hilo neutro del cable eléctrico (blanco)

F Cable eléctrico

B1. Sujete el hilo neutro del cable eléctrico (blanco) al tornillo central del bloque de terminal. Ajuste firmemente el tornillo.

B2. Sujete los 2 hilos restantes (rojo y negro) de la línea del cable eléctrico a los tornillos externos del bloque de terminal. Sujete un hilo a cada bloque de terminal, como se muestra. Ajuste firmemente ambos tornillos.

B3. Conecte el hilo de puente de conexión a neutro (blanco) al gabinete con el tornillo verde de tierra. Apriete el tornillo.

IMPORTANTE: No doble ni pliegue demasiado los hilos en las conexiones.

PASO 2 – CONECTE A UNA LÍNEA DE SUMINISTRO DE GAS (SOLAMENTE PARA LA SECADORA A GAS)

NOTA: No conecte la secadora a una línea de gas LP sin antes convertir la secadora con un juego de conversión. Un juego de conversión a gas LP deberá ser instalado por un técnico competente.

NOTA: Aplique un compuesto para uniones de tubería que sea resistente a la acción del gas LP a todas las roscas macho. No use cinta para plomería.

1. Cierre el suministro de gas moviendo la válvula de cierre hacia la posición cerrada.

A Válvula cerrada

B Válvula abierta

1. Desconecte y deseche el conector flexible de gas viejo. Reemplácelo con un nuevo conector flexible de gas aprobado por CSA (AGA).

2. Quite la cubierta de transporte del tubo de entrada de gas en la parte posterior de la secadora.

3. Conecte un codo NPT de 38 " al tubo de entrada de gas en la secadora. Luego conecte un adaptador abocinado al codo.

IMPORTANTE: Use una llave para tubos para evitar que se tuerza el tubo de entrada de gas de la secadora.

Ⓐ Tubo de entrada de gas en la secadora

B Codo NPT de 3 / 8"

© Adaptador abocinado NPT de 38 "

A B C

1. Conecte la secadora a la línea de suministro de gas con un conector flexible de gas.

Ⓐ Conector flexible de gas

1. Ajuste el conector flexible de gas con dos llaves ajustables.

1. Abra el suministro de gas moviendo la válvula de cierre hacia la posición abierta. La válvula está abierta cuando la manija está paralela al tubo de gas.

2. Revise todas las conexiones para ver si tienen fugas, aplicando una solución de detección de fugas que no sea corrosiva. Se observarán burbujas si hay fugas. Si se encuentran fugas, cierre la válvula de cierre, vuelva a ajustar la unión, abra la válvula de cierre y revise nuevamente.

ADVERTENCIA

Nunca use una llama abierta para revisar si hay fugas de gas.

PASO 3 – CONECTE A UN SISTEMA DE ESCAPE

ADVERTENCIA

Para reducir el riesgo de incendio, esta secadora debe ventilarse hacia el exterior.

1. Cerciórese de que el sistema de escape esté libre y despejado de acumulación de pelusa antes de conectar la secadora.
2. Use un ducto de metal rígido o flexible de 4" (102 mm) para conectar la salida de escape de la secadora al sistema de escape.
3. Utilice abrazaderas para sellar y asegurar todas las juntas. No debe conectarse ni asegurarse el ducto de escape con tornillos ni con ningún otro dispositivo de sujeción que se extienda hacia el interior de dicho ducto.

NOTAS:

• No utilice un ducto de escape de plástico ni de metal de hoja flexible. Es posible que se acumule exceso de pelusa dentro de la tubería, restringiendo el flujo de aire y creando un riesgo de incendio. La restricción en el flujo de aire aumentará el tiempo de secado.
• La secadora no debe tener salida de ventilación hacia una chimenea, pared, techo, desván, espacio angosto o espacio oculto de un edificio.
• La secadora deberá tener salida de ventilación al exterior. Si la secadora no tiene salida de ventilación al exterior, expulsará un poco de pelusa fina dentro del área del lavadero. Una acumulación de pelusa en cualquier área del hogar puede ocasionar un peligro para la salud y un riesgo de incendio.

1. Coloque la secadora en su ubicación final. Tenga cuidado de no aplastar ni retorcer el ducto de escape. Cerciórese de que las cuatro patas estén en contacto firme con el piso y que la secadora descanse firmemente en su sitio.
   NOTA: Para una secadora a gas, cerciórese de que la línea de gas flexible no esté retorcida.
2. Con un nivel de carpintero, cerciórese de que la secadora esté nivelada de lado a lado y de frente hacia atrás.
3. Si la secadora no está nivelada, regule las patas niveladoras. Gírelas hacia la derecha para extender (levantar la secadora) o hacia la izquierda para retraer (bajar la secadora).

PASO 5 - COMPLETE LA INSTALACIÓN

1. Enchufe el cable eléctrico de la secadora en el contacto apropiado.
2. Vuelva a conectar la energía al contacto. Asegúrese de que el cortacircuitos esté activado.
3. Deshágase de todos los materiales de empaque o recíclelos.
4. Cerciórese de que el área de la secadora esté limpia y sin materiales combustibles, gasolina y otros vapores inflamables. También asegúrese de que ningún objeto (por ejemplo, cajas, ropa, etc.) obstruya el flujo de aire para la combustión y la ventilación a través del panel con rejillas ubicado en la parte posterior de la secadora.
5. Pruebe el funcionamiento de la secadora seleccionando un ciclo de Timed Dry (Secado programado) con calor. Consulte la sección "Instrucciones para el funcionamiento".

NOTA: En las secadoras a gas, antes de que se encienda el quemador, será necesario extraer el aire de la línea de gas. Si el quemador no se enciende en menos de 45 segundos cuando se encienda la secadora por primera vez, el interruptor de seguridad apagará el quemador. Si esto sucede, apague (girando hacia "OFF") la secadora y espere 5 minutos antes de hacer otro intento de encender el quemador.

STEP 6 - CAMBIO DEL SENTIDO DE APERTURA DE LA PUERTA (OPCIONAL)

La puerta de la secadora está diseñada para abrirse de izquierda a derecha. Siga las siguientes instrucciones para invertir el sentido de apertura de la puerta para que se abra de derecha a izquierda.

NOTA: Se usan distintos tipos de tornillos para la puerta y el armario. Los tornillos de cabeza plana se usan para las bisagras de la puerta.

1. Desenchufe el cable eléctrico.
2. Quite los cuatro tornillos que sujetan cada bisagra a la puerta y el armario.

Ⓐ Tornillosde gabinete
B Tapa de bloqueo
© Tornillos de la puerta

NOTA: Asegúrese de sujetar la puerta de la secadora cuando quite los tornillos.

1. Coloque la puerta de la secadora a un lado. Quite los tornillos para la tapa de bloqueo que se encuentra en el lado derecho del armario de la secadora y quite los tornillos para el bloqueo que se encuentra en el lado izquierdo del armario de la secadora.

2. Desplace el bloqueo hacia el lado derecho del armario y desplace la tapa de bloqueo hacia el lado izquierdo del armario y luego vuelva a colocarlos usando los tornillos que se quitaron anteriormente.

3. Quite los tornillos que sujetan la placa interna de la puerta a la placa externa de la puerta.

4. Quite la placa interna de la puerta de la placa externa de la puerta.

5. Gire la placa interna de la puerta a 180°, y luego vuelva a colocar la placa interna de la puerta dentro de la placa externa de la puerta.

6. Con los tornillos que se quitaron en el Paso 5, sujete la placa interna de la puerta a la placa externa de la puerta.

7. Con los tornillos que se quitaron en el Paso 2, fije la puerta de la secadora al armario de la secadora.

8. Si tiene la manija en el lado derecho, sujete la puerta de la secadora a las bisagras.

A a

Ⓐ Bloqueo

A B

A Placa externa de la puerta
B Placa interna de la puerta

PANEL DE CONTROL Y CARACTERÍSTICAS

PANEL DE CONTROL

Presione una vez para encender la secadora. Presione nuevamente para apagarla. Si no se presiona ningún botón por más de 10 minutos, la unidad se APAGARÁ automáticamente.

B SELECTOR DE CICLOS

Seleccione el ciclo deseado para el tipo de carga. El ciclo seleccionado determina el control de calor para el ciclo. Los ciclos Normal, Delicates (Ropa delicada), Bulky (Artículos voluminosos), Heavy duty (Intenso), Towels (Toallas), Casual (Ropa informal) y Sanitize (Higienizar) son ciclos de Secado por sensor. Los ciclos Quick Dry (Secado rápido), Time Dry (Tiempo de secado) y Air fluff (Esponjar) son ciclos de Secado manual.

© FAVORITO

Mantenga presionado durante 3 segundos para que la unidad recuerde su ciclo de secado favorito. Presione una vez para cargar la configuración de su ciclo favorito.

D PANTALLA DIGITAL

La pantalla digital LED mostrará el tiempo restante del ciclo seleccionado. El LED mostrará el tiempo de retraso seleccionado al fijar el tiempo de retraso.

E BOTÓN TIME ADJUST (AJUSTE DE TIEMPO)

Este botón solo puede utilizarse en los ciclos manuales. Presione este botón para cambiar el tiempo de secado que desea. Presione de a uno para obtener el tiempo deseado.

Presione una vez para agregar el paso Wrinkle Prevent (Protección antiarrugas) al programa en curso. Presione nuevamente para cancelar la selección.

© BOTÓN START/PAUSE (INICIO/PAUSA)

Presione una vez para iniciar el programa. Presione nuevamente para hacer una pausa en el programa. No puede cambiar cualquier ajuste, pero puede agregar una prenda. Presione nuevamente una vez para reanudar el programa.

H LUCES DE ESTADO DE LOS CICLOS

La luz relativa se encenderá cuando la secadora se encuentre en el programa de secado, del mismo modo que el LED de enfriamiento se encenderá cuando la secadora se encuentra en el proceso de enfriamiento. Cuando el programa haya terminado por completo, la luz Clean Filter (Limpiar filtro) destellará para recordarle que debe limpiar el filtro.

① ENERGY SAVER (AHORRO DE ENERGÍA)

Presione una vez para seleccionar esta función de modo que pueda ahorrar dinero con desempeños similares de secado.

J BOTÓN DELAY (RETRASO)

Retrase el inicio de cualquier ciclo en hasta 24 horas en incrementos de una hora. Las horas que se muestran indican el tiempo en que se iniciará el secado.

© BOTÓN DE DRYNESS (NIVEL DE SEQUEDAD)

Presione el botón para seleccionar el nivel de sequedad. Un nivel de sequedad diferente resultará en un tiempo de secado diferente. Se debe seleccionar un nivel de sequedad menor para prendas que deben plancharse de forma manual.

L BLOQUEO PARA NIÑOS

Presione al mismo tiempo los botones Dryness (Sequedad) y Temp (Temperatura) para activar la función Child lock (Bloqueo para niños). Presione nuevamente durante otros 3 segundos para desactivar esta función. Ninguna selección funcionará, excepto "Power" (Encendido).

M BOTÓN TEMP (TEMPERATURA)

Presione el botón para seleccionar la temperatura de secado.

High (Alta) - Para prendas resistentes de algodón o que tengan la etiqueta de secado a máquina.

Medium (Media) - Para prendas de planchado permanente, telas sintéticas, telas de algodón livianas o prendas que tengan la etiqueta de secado medio a máquina.

Low (Baja) - Para calor más bajo que mediano para secar telas sintéticas o tejidos de punto lavables.

Ultra Low (Ultrabaja) - Para prendas sensibles al calor que tengan la etiqueta de secado bajo a máquina o secado tibio a máquina.

Sin calor - Brinda solo el ciclo de aire sin calor.

N BOTÓN BUZZER (TIMBRE)

Presione una vez para detener el sonido del timbre. Presione nuevamente para activar el sonido. Su selección se mantendrá hasta que presione nuevamente.

GUÍA DE CICLOS

NOTA: Para proteger sus prendas, no todas las opciones y los ajustes están disponibles con todos los ciclos. Las cajas sombreadas indican los ajustes por defecto para cada ciclo.

CICLO TIPO DE TELA		DURACIÓN EST.	TEMPER-ATURA DE SECADO	NIVEL DE SECADO	OPTIONS (Opciones)
Sanitize (Higienizar)	Toallas, ropa de cama, ropa para niños	60 High	(Alta)	Muy seco	Delay (Retraso), Wrinkle Saver (Antiarrugas), Favorite (Favorito)
Heavy Duty (Intenso)	Artículos pesados como toallas y pantalones de mezclilla	55 (Gas) 60 (Eléctrica)	High (Alta)	Más seco	Eco (Écho), Delay (Retraso), Wrinkle Saver (Antiarrugas), Favorite (Favorito)
			Medium (Media) Low (Baja) Ultra Low (Ultrabaja) No Heat (Sin calor)	Muy seco Normal Menos seco Semi seco
Normal	Telas de algodón, lino y prendas mezcladas	57 (Gas) 63 (Eléctrica)	High (Alta)	Más seco	Eco (Écho), Delay (Retraso), Wrinkle Saver (Antiarrugas), Favorite (Favorito)
			Medium (Media) Low (Baja) Ultra Low (Ultrabaja) No Heat (Sin calor)	Muy seco Normal Menos seco Semi seco
Bulky (Artículos volu-minosos)	Blankets, sheets, comforters	55 (Gas) 60 (Eléctrica)	Medium (Media)	Más seco	Eco (Écho), Delay (Retraso), Wrinkle Saver (Antiarrugas), Favorite (Favorito)
			High (Alta) Low (Baja) Ultra Low (Ultrabaja) No Heat (Sin calor)	Muy seco Normal Menos seco Semi seco
Towels (Toallas)	Heavyweight items such as towels and jeans	58 (Gas) 64 (Electric)	High (Alta)	Más seco	Eco (Écho), Delay (Retraso), Wrinkle Saver (Antiarrugas), Favorite (Favorito)
			Medium (Media) Low (Baja) Ultra Low (Ultrabaja) No Heat (Sin calor)	Muy seco Normal Menos seco Semi seco
Perm Press (Planchado permanente)	Mezclas de algodón y poliéster, camisas y pantalones antiarrugas	27	Medium (Media)	Normal	Eco (Écho), Delay (Retraso), Wrinkle Saver (Antiarrugas), Favorite (Favorito)
			Low (Baja) Ultra Low (Ultrabaja) No Heat (Sin calor)	Muy seco, Más seco Menos seco Semi seco
Delicate (Ropa delicada)	Lencería, blusas y fibras sintéticas	32	Low (Baja)	Menos seco	Eco (Écho), Delay (Retraso), Wrinkle Saver (Antiarrugas), Favorite (Favorito)
			Ultra Low (Ultrabaja) No Heat (Sin calor)	Muy seco Más seco Normal Semi seco
Timed Dry (Secado programado)	Telas de algodón, lino y prendas mezcladas	40	High (Alta)	N/A	Delay (Retraso), Wrinkle Saver (Antiarrugas), Favorite (Favorito), Time Adjust (Ajuste de tiempo)
			Medium (Media)Low (Baja)Ultra Low (Ultrabaja)No Heat (Sin calor)
Quick Dry (Secado rápido)	Cargas pequeñas y ropa deportiva	30	High (Alta)	N/A	Delay (Retraso), Wrinkle Saver (Antiarrugas), Favorite (Favorito), Time Adjust (Ajuste de tiempo)
			Medium (Media)Low (Baja)Ultra Low (Ultrabaja)No Heat (Sin calor)
Air fluff (Esponjar)	Goma, plástico y telas sensibles al calor	20	No Heat (Sin calor)	N/A	Delay (Retraso), Wrinkle Saver (Antiarrugas), Favorite (Favorito), Time Adjust (Ajuste de tiempo)

CARACTERÍSTICAS

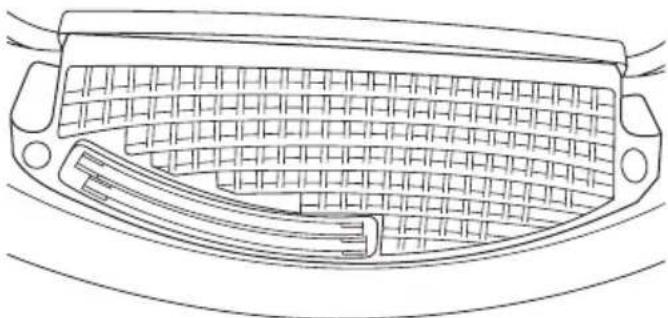

SENSOR DE SEQUEDAD DE HUMEDAD

• El sensor de humedad permite a la secadora detectar el contenido real de humedad de las prendas en la carga. Los ciclos automáticos utilizan esta información junto con las lecturas de temperatura de aire para completar el ciclo de secado en el momento apropiado. Esta tecnología inteligente ahorra energía, reduce la estática y protege a las prendas de daños ocasionados por el secado en exceso.
• El sensor además proporciona resultados de secado uniformes y precisos y le permite realizar un ajuste fino del rendimiento de la secadora con el botón Dry Level (Nivel de secado).

- La luz interna del tambor le permite ver dentro de la secadora y encontrar todos los artículos de lavado. El interruptor del gabinete enciende automáticamente la luz cuando se abre la puerta y se apaga cuando ésta se cierra.

ADVERTENCIA

A fin de reducir el riesgo de incendio, choque eléctrico o daños personales, lea las INSTRUCCIONES IMPORTANTES DE SEGURIDAD antes de operar esta secadora.

PASO 1 – PREPARE Y SEPARE LAS PRENDAS

• Revise las etiquetas de las prendas para ver las instrucciones de secado.
• Siempre que sea posible, dé vuelta los bolsillos para obtener un secado uniforme.
• Ate los cordones y las fajas de modo que no se enreden.
• Cierre los zípers, broches de presión y corchetes para evitar que se enganchen.
• Cerciórese de que los botones y los adornos en las prendas sean resistentes a temperaturas elevadas y que no dañen la superficie del tambor.
• Para evitar que las manchas y la suciedad queden permanentemente en las prendas, cerciórese de que se hayan quitado durante el ciclo de lavado. De no ser así, lávelas de nuevo.
• Para evitar que las prendas se enreden y se puedan sacar con facilidad, los artículos pequeños deberán ponerse juntos en una bolsa de malla antes de ponerse a lavar.
• Separe las telas que atraen pelusa de las telas que sueltan pelusa. Las prendas propensas a formar pelusa deberán darse vuelta de adentro hacia fuera antes de colocarse en la secadora.

PASO 2 – LIMPIE EL FILTRO DE PELUSA

1. Limpie el filtro de pelusa antes de cada uso. El filtro puede quitarse jalando la manija del filtro de pelusa, que está ubicada dentro de la puerta de la secadora.
2. Enrolle con los dedos la pelusa acumulada para quitarla del filtro de pelusa. No enjuague ni lave el filtro para quitar la pelusa.
3. Deslice el filtro de pelusa de nuevo a su lugar.

NOTAS:

• No use la secadora sin el filtro de pelusa en su lugar. Sin el filtro de pelusa, las prendas podrían entrar en el sistema de escape y provocar daños en la secadora.
• La pelusa acumulada en el filtro hará que se restrinja el flujo de aire y ocasionará tiempos de secado más prolongados.

1. Cargue las prendas húmedas holgadamente en el tambor de la secadora.
2. Cierre la puerta de la secadora.

NOTAS:

• No ponga las prendas apretadas en la secadora.
• Una carga adecuada deberá tener 1/3 a 1/2 del volumen del tambor. Para obtener un secado uniforme y sin que se formen arrugas, deje espacio para que las prendas giren libremente.
• Cuando seque artículos grandes y voluminosos, deberá cargar solamente 2 a 3 piezas cada vez, junto con unas pocas prendas de tamaño pequeño y mediano.
• Para la ropa delicada o las cargas pequeñas, si agrega un par de toallas ayudará a asegurar que las prendas giren. Con esto se obtendrá un secado uniforme y se reducirán las arrugas.

PASO 4 – PONGA LA SECADORA EN MARCHA

1. Encienda la secadora presionando el BOTÓN POWER (Encendido).
2. Seleccione un ciclo de secado girando la PERILLA CYCLE SELECTION (Selección de ciclos).
3. Modifique los ajustes y las opciones por defecto, si lo desea.
4. Presione el BOTÓN START/PAUSE (Inicio/Pausa) que sobresale en la perilla para poner la secadora en marcha.

NOTA:

- Si se abre la puerta, se hará una pausa en el ciclo que esté en marcha. Cierre la puerta y presione el BOTÓN START/PAUSE (Inicio/Pausa) para reanudar.

ADVERTENCIA

Siempre desenchufe la secadora para evitar un choque eléctrico antes de la limpieza.

El ignorar esta advertencia puede ocasionar la muerte o lesiones.

Antes de usar productos de limpieza, siempre lea y siga las instrucciones del fabricante y las advertencias, para evitar lesiones personales o al producto.

LIMPIEZA Y MANTENIMIENTO

• Utilice solamente un paño húmedo o jabonoso para limpiar el panel de control.
• Si derrama suavizante, blanqueador o detergente líquido o en polvo sobre el gabinete, límpielo inmediatamente con un paño húmedo para evitar daños en el acabado.
• No use productos de limpieza abrasivos, productos químicos irritantes, amoníaco, blanqueador con cloro, detergente concentrado o solventes para limpiar la secadora. Estos productos químicos pueden disolver, dañar o decolorar la secadora.
• No use ningún tipo de limpiador con rociador cuando limpie el interior de la secadora. Pueden producirse gases peligrosos o choque eléctrico. Si se mancha la secadora, limpie el tambor con un paño húmedo. Quite los residuos que hayan quedado antes de secar la próxima carga.

LAVADO DEL FILTRO DE PELUSA

• Los residuos de detergente y suavizante de telas pueden acumularse en el filtro de pelusa. Esta acumulación puede dar lugar a períodos más prolongados de secado, o hacer que la secadora se detenga antes de que la ropa esté completamente seca.
• Lave el filtro de pelusa cada 6 meses o antes si se obstruye debido a la acumulación de residuos.

Pasos para lavar el filtro de pelusa:

1. Quite la acumulación normal de pelusa con los dedos.
2. Moje ambos lados del filtro de pelusa con agua caliente.
3. Aplique detergente líquido con agua y refriegue con un cepillo de plástico.
4. Enjuague a fondo el filtro de pelusa con agua caliente.
5. Seque por completo el filtro de pelusa antes de volver a instalarlo y de usar la secadora.

ELIMINACIÓN DE PELUSA ACUMULADA

En el interior del gabinete de la secadora

- Según el uso de la secadora, se debe quitar la pelusa cada 2 años o con más frecuencia. La limpieza deberá efectuarla una persona calificada.

El sistema de escape

- El sistema de escape deberá ser inspeccionado y limpiado por lo menos cada 12 meses con el uso normal. Cuanto más se use la secadora, con más frecuencia deberá revisar el sistema de escape y la capota de ventilación exterior para un funcionamiento adecuado.

PRECAUCIONES AL IRSE DE VACACIONES

• Desenchufe la secadora del contacto eléctrico o desconecte el suministro de energía.
• Lave el filtro de pelusa. Consulte la sección "Lavado del filtro de pelusa".
• (Solamente para las secadoras a gas): Cierre la válvula de cierre en la línea de suministro de gas.

PREPARACIÓN PARA LA MUDANZA O EL ALMACENAJE

Aparte de seguir los pasos en las "Precauciones al irse de vacaciones", complete los pasos adicionales indicados a continuación.

• Desconecte la secadora del sistema de escape.
• Gire las patas niveladoras para que queden replegadas completamente en el interior del gabinete de la secadora.
• Use cinta adhesiva protectora para asegurar la puerta de la secadora.
• Mueva la secadora y guárdela solamente en la posición vertical.

NOTA: Para las secadoras a gas, cierre el suministro de gas a la secadora.

Desconecte la secadora de la línea de suministro de gas y quite los accesorios que están sujetos al tubo de entrada de gas de la secadora. Tape la línea de suministro de gas.

SOLUCIÓN DE PROBLEMAS

CÓDIGOS DE ERROR

Cuando la secadora detecta un error, se detienen todas las operaciones de la máquina, se emite un sonido 4 veces seguidas y se muestra un código de error en la pantalla Estimated Time Remaining (Tiempo estimado restante).

CÓDIGO DE ERROR DESCRIPCIÓN CAUSA POSIBLE Y SOLUCIÓN
C9(Cortocircuito)	Los PCBs fracasaron. Llame para solicitar servicio técnico.
E4(Problema con el elemento calefactor)	El sensor de humedad no. La unidad completará el ciclo de operación actual.La unidad puede seguir funcionando bajo los ciclos de tiempo.Llame para solicitar servicio técnico.
E5	El sensor de temperatura falló. Llame al centro de servicio para obtener ayuda.

• Los sonidos mencionados a continuación son los sonidos normales producidos durante el funcionamiento de la secadora.
• Sonido de rotación: Esto es normal, ya que la ropa pesada y húmeda está dando vueltas continuamente en la secadora.
• Ruido de aire que corre: Esto sucede cuando el tambor de la secadora gira y el aire fluye rápidamente a través del tambor de la secadora.

• Verifique que la secadora esté enchufada. Es posible que se haya aflojado el enchufe.
• Verifique que el receptáculo eléctrico de pared tenga el voltaje correcto. Las secadoras eléctricas requieren un suministro eléctrico de 240 voltios.
• Verifique si el cortacircuitos necesita volver a fijarse o si debe reemplazarse el fusible.
• Verifique que la puerta de la secadora esté firmemente cerrada.
• Pulse el botón Inicio / Pausa de nuevo si se abre la puerta durante el ciclo.

LAS PRENDAS NO SE SECAN

• Es posible que la secadora esté sobrecargada. Las prendas húmedas no deberán ocupar más de la mitad del volumen del tambor.

• Revise la tubería de escape y la capota de ventilación. El sistema de escape deberá estar completamente libre de obstrucciones.

• El sistema de escape deberá mantenerse y limpiarse regularmente.

• Tal vez deba separarse la carga de secado. Las prendas pesadas deberán separarse de las prendas ligeras.
• Tal vez deban cambiarse de posición los artículos voluminosos.
• Revise el filtro de pelusa. El filtro de pelusa debe ser limpiado antes de cada carga.
• Verifique que no se haya fijado la secadora en el ajuste de temperatura Air Fluff (Esponjar) (sin calor).
• Para las secadoras a gas, verifique que esté abierta la línea de suministro de gas.

LA SECADORA HACE RUIDO

Ruidos de traqueteo o metálicos:

- Es posible que hayan objetos extraños en el tambor de la secadora. Detenga la secadora y revise si hay objetos extraños, tales como monedas sueltas, llaves y objetos pesados.

Ruidos de vibración:

• Es posible que la carga esté despareja. Detenga la secadora y vuelva a arreglar la carga.
• Es posible que la secadora no esté nivelada. Verifique que las cuatro patas niveladoras estén firmemente en el piso y que la secadora esté nivelada.
• Consulte la sección "Sonidos normales de funcionamiento".

Estática:

- Es causada por el exceso de secado. Regule el tiempo de secado a una duración más corta y use suavizante de telas o una hoja de suavizante para secadora.

Las cargas están arrugadas:

• Es posible que se haya dejado la carga en la secadora por un tiempo demasiado prolongado al final del ciclo. Asegúrese de quitar la ropa a tiempo después de que se termine el secado.
• Es posible que la secadora esté sobrecargada. El tambor de la secadora deberá estar como máximo lleno hasta la mitad.

Olores:

• Las prendas que se dejen húmedas en la lavadora o en la secadora pueden hacer que se forme olor. Este olor no será eliminado con el secado. Vuelva a lavar las prendas antes de secarlas.
• Es posible que el elemento calefactor eléctrico emita un olor cuando se use la secadora por primera vez. El olor desaparecerá después del primer ciclo.

SI NECESITA MÁS AYUDA, VISITE HAIER.COM O COMUNÍQUESE CON LA LÍNEA DE AYUDA AL CONSUMIDOR LLAMANDO AL 1-877-377-3639.

GARANTÍA LIMITADA

SERVICIO EN EL HOGAR

GARANTÍA COMPLETA POR UN AÑO

Durante 12 meses a partir de la fecha de compra original en la tienda, Haier reparará o reemplazará cualquier pieza del aparato sin costo, incluyendo la mano de obra, si la misma falla debido a defectos en los materiales o en la mano de obra.

Haier puede reemplazar o reparar, a su sola discreción, cualquier pieza, subsistema, incluso el producto entero.

El producto debe ser accesible, sin inconvenientes, e instalarse de forma adecuada para recibir el servicio técnico de reparación por parte de la garantía.

GARANTÍA LIMITADA

Después de un año a partir de la fecha de compra original en la tienda, Haier proveerá una pieza sin costo, como se indica a continuación, para reemplazar la pieza mencionada como resultado de defectos en los materiales o en la mano de obra. Haier se hará responsable solamente por el costo de la pieza. Cualquier otro costo tales como la mano de obra, los cargos por viaje, etc., serán responsabilidad del propietario.

Del segundo al quinto año

Haier proveerá el tambor de defectos en los materiales o la mano de obra.

NOTA: Esta garantía comienza en la fecha de compra de este producto, y el recibo original deberá presentarse al representante autorizado de servicio antes de hacerse las reparaciones bajo la garantía.

Excepciones: Garantía bajo uso comercial 90 días en la mano de obra a partir de la fecha de compra original 90 días en las piezas a partir de la fecha de compra original

No es aplicable ninguna otra garantía.

PARA OBTENER SERVICIO BAJO LA GARANTÍA

Todo servicio deberá ser realizado por un centro de servicio autorizado por Haier. Para obtener el nombre y el número de teléfono del centro de servicio autorizado más cercano, llame al 1-877-337-3639.

Antes de llamar, tenga a mano la siguiente información:

Número de modelo y de serie del aparato. El nombre y la dirección del distribuidor en donde compró la unidad y la fecha de compra.

Una descripción clara del problema.

Un comprobante de compra (recibo de compra).

Esta garantía cubre servicios para electrodomésticos dentro de los Estados Unidos continental y Canadá y donde esté disponible en Alaska, Hawaii y Puerto Rico.

Lo que no está cubierto bajo esta garantía:

Reemplazo o reparación de fusibles domésticos,

cortacircuitos, cableado o plomería.

Un producto cuyo número de serie original haya sido removido o alterado.

Cualquier cargo por servicio que no haya sido identificado específicamente como servicio normal, como puede ser el área o las horas de servicio.

Daños a la ropa.

Daños ocurridos durante el transporte.

Daños ocasionados por la instalación o el mantenimiento inadecuados.

Daños por el uso incorrecto, abuso, accidente, incendio, inundación o fenómenos de la naturaleza.

Daños debidos al servicio efectuado por un distribuidor o centro de servicio que sea diferente del autorizado por Haier.

Daños ocasionados por la corriente, el voltaje o el suministro eléctrico incorrectos.

Daños que resulten de cualquier modificación hecha en el producto, alteración o ajustes no autorizados por Haier.

Ajuste de los controles manejados por el cliente según han sido identificados en el manual del propietario.

Mangueras, perillas, bandejas de pelusa y todos los otros aditamentos, accesorios y piezas desechables.

Cargos por mano de obra, transporte para el servicio y envío para la remoción y el reemplazo de las piezas defectuosas que se efectúen después del período inicial de 12 meses.

Daños ocasionados por un uso diferente al doméstico normal.

Cualquier gasto de transporte y de envío.

ESTA GARANTÍA LIMITADA REEMPLAZA TODAS LAS OTRAS GARANTÍAS, EXPRESAS O QUE INCLUYAN LAS GARANTÍAS DE COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO EN PARTICULAR

El recurso provisto en esta garantía es exclusivo y está otorgado en lugar de cualquier otro recurso.

Esta garantía no cubre daños incidentales o consecuentes, de modo que las limitaciones indicadas anteriormente pueden no aplicarse en su caso. Algunos estados no permiten las limitaciones acerca de cuánto tiempo dura una garantía implícita, de modo que las limitaciones arriba indicadas quizás no le correspondan.

Esta garantía le otorga derechos legales específicos, y es posible que usted tenga otros derechos, los cuales varían de un estado a otro.

Haier America

Wayne, NJ 07470

IMPORTANT

Do Not Return This Product To The Store

No regrese este producto a la tienda

Si tiene algún problema con este producto, por favor contacte el

"Centro de Servicio al Consumidor de Haier" al

1-877-337-3639 (Válido solo en E.U.A).

NECESITA UNA PRUEBA DE DE COMPRA FECHADA, NÚMERO DE MODELO

Y DE SERIE PARA EL SERVICIO DE LA GARANTÍA

Made in China

Fabriqué en Chine

Hecho en China

Haier

Haier America
