GC409GTQ - Refrigerador LG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador-congelador
Marca	LG
Modelo	GC409GTQ
Alimentación	230 V ~ 50 Hz
Control de temperatura	Refrigerador (MÍN a MÁX) y congelador (5 niveles)
Función congelación rápida	Sí (QUICK FREEZE, 3 horas)
Modo vacaciones	Sí (VACATION)
Autodiagnóstico	Sí (Self Test)
Alarma de puerta	Sí
Descongelación	Automática
Dispensador de agua	Sí (depósito 4,5 L)
Iluminación interior	Sí (lámpara reemplazable)
Puertas reversibles	Sí
Tornillos niveladores	Sí
Cajón para verduras	Sí
Bandeja para cubitos de hielo	Sí
Cesta en puerta	Sí
Recipiente para huevos	Sí
Limpieza	Paño suave, agua caliente, detergente neutro
Seguridad	Conexión a tierra obligatoria, no usar alargador

Preguntas frecuentes - GC409GTQ LG

¿Qué hacer si el refrigerador no funciona?

Verifique que el enchufe esté bien conectado, que el fusible no se haya quemado y que no haya un corte de energía. Si el problema persiste, contacte a un agente de asistencia.

¿Cómo ajustar la temperatura del refrigerador y del congelador?

Para el refrigerador, gire el botón TEMP. CONTROL de MÍN a MÁX. Para el congelador, presione FREEZE TEMP para elegir entre 5 niveles (5 es el más frío).

¿Cómo usar la función de congelación rápida?

Presione el botón QUICK FREEZE. La congelación rápida dura 3 horas, luego el aparato vuelve automáticamente al modo normal. Puede detenerlo manualmente presionando nuevamente el botón.

¿Cómo activar el modo vacaciones?

Presione el botón VACATION para pasar al modo ahorro de energía. Se recomienda ajustar el TEMP. CONTROL a MÍN para una mejor eficiencia.

¿Por qué hay humedad dentro del refrigerador?

Esto a menudo se debe a aperturas frecuentes de la puerta o a un clima húmedo. Seque con un paño seco. Evite abrir la puerta durante demasiado tiempo.

¿Cómo invertir el sentido de apertura de las puertas?

Siga los pasos del manual: retire los tornillos y protectores, mueva las bisagras y los mangos. Atención: esta operación no está cubierta por la garantía.

¿Cómo limpiar el dispensador de agua?

Retire el depósito de agua, límpielo con un detergente neutro. También limpie la tapa del depósito y el conjunto de la válvula con un cepillo pequeño.

¿Cómo reemplazar la lámpara interna?

Desconecte el aparato. Retire la cubierta de la lámpara con un destornillador. Gire la lámpara en sentido contrario a las agujas del reloj y reemplácela por una lámpara de las mismas especificaciones.

¿Qué hacer si la puerta no cierra correctamente?

Verifique que los alimentos no bloqueen la puerta. Asegúrese de que el aparato esté nivelado ajustando los tornillos niveladores. Si es necesario, levante ligeramente la parte frontal.

¿Cómo eliminar los olores en el refrigerador?

Limpie el interior con un paño suave y agua caliente. Verifique los alimentos caducados o estropeados. Cubra los alimentos olorosos con recipientes herméticos.

MANUAL DE USUARIO GC409GTQ LG

Instrucciones de uso

Lea estas instrucciones de uso con atención antes de poner el aparato en funcionamiento y manténgalo siempre a mano para que pueda consultarlo en cualquier momento.

Table of Contents

Introduction

Registration 4

Introducción	Índice
	Registro 40
	Medidas de Seguridad Importanes 40
	Identificación de las piezas 42
Instalación	Instalación 43
	Puesta en marcha 43
Funcionamiento	Control de temperatura 44
	Congelación rápida 44
	Inactividad 45
	Autocomprobación 45
	Alarma de la puerta 45
	Producción de hielo 45
	Descongelación 45
	Dispensador 46
Recomendaciones para el almacenamiento de alimentos	Almacenamiento de comida 48
Cuidado y mantenimiento	Información general 49
	Sustitución de la lámpara 49
	Limpieza 50
Localización y reparación de averías	Localización y reparación de averías 52

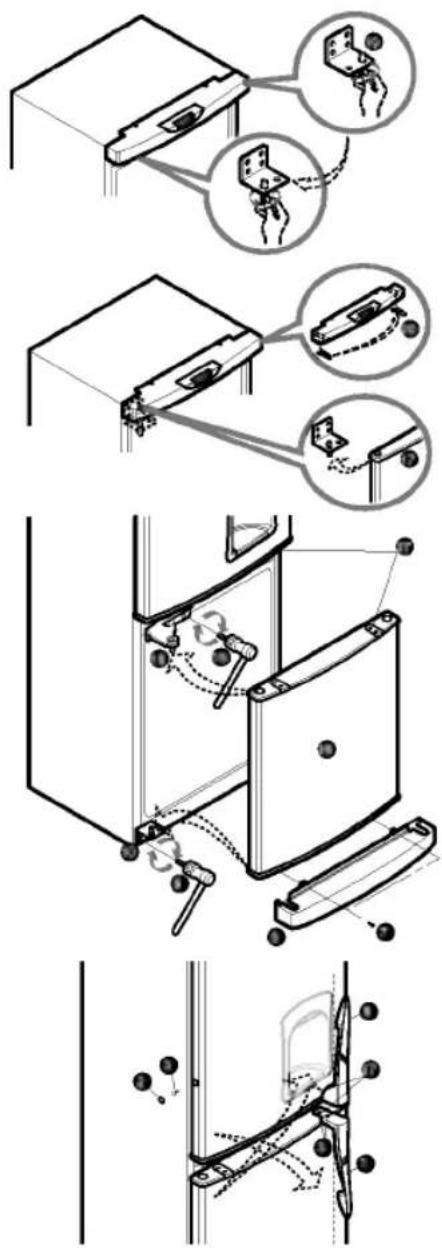

Para invertir el sentido de apertura de las puertas	Precaución 54

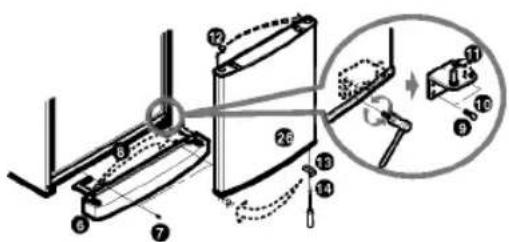

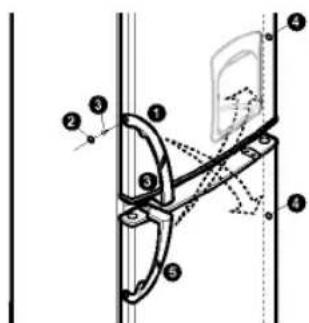

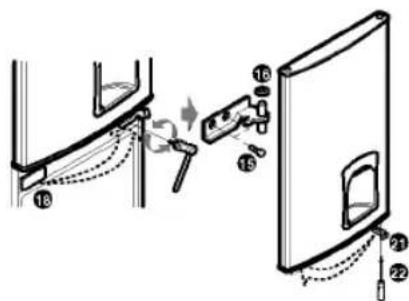

	Cómo invertir el sentido de apertura de las puertas 54

Introducción

Registro

El modelo y el número de serie figuran en la parte de atrás de este aparato. Este número fue asignado especialmente para este aparato y no está disponible para otros. Se aconseja indicar los datos que se solicitan a continuación y guardar esta guía como registro permanente de su compra.

Fecha de Compra : ____

Distribuidor : ____

Dirección del Distribuidor : ____

Nº de Teléfono del Distribuidor : ____

Nº de Modelo : ____

N° de Serie : ____

Advertencias

Medidas de Seguridad Importantes

Este frigorífico-congelador no debe utilizarse hasta que se haya instalado y colocado adecuadamente de acuerdo con las Instrucciones de instalación.

No desenchufe nunca su frigorífico-congelador tirando del cable de potencia. Agarre siempre el enchufe con fuerza y tire de la toma de corriente.

Cuando separe su electrodoméstico de la pared, tenga cuidado de no enrollar o deteriorar el cable de potencia.

Una vez que su frigorífico-congelador esté en funcionamiento, no toque las superficies frías del compartimento del congelador, especialmente cuando las manos estén húmedas o mojadas, ya que la piel puede adherirse a estas superficies tan frías.

Advertencias

No modifique ni prolongue el largo del cable de alimentación

No utilice prolongadores

Accesibilidad de enchufe de suministro

Substitución de suministro flexible Peligro

Inflamables

Conexión a tierra

Medidas de Seguridad Importantes

Desenchufe la clavija de toma de corriente antes de limpiar el frigorífico-congelador. Evite deteriorar, doblar excesivamente, retorcer el cable de potencia o tirar de él, ya que si éste se estropea se puede provocar un incendio o un electrochoque. No coloque nunca envases de vidrio en el congelador porque pueden romperse cuando sus contenidos se congelen.

Esto podría provocar una descarga eléctrica o un incendio.

Si es posible, conecte el frigorífico-congelador a una toma de corriente individual para impedir que éste y otros aparatos o las luces domésticas provoquen una sobrecarga.

El enchufe de suministro del refrigerador-congelador debe estar ubicado en una posición de fácil acceso para la desconexión rápida en caso de emergencia.

Si el flexible hizo daño, debe consultar a la agencia de servicios o a la productora para evitar el peligro.

Para evitar que los niños queden atrapados en su antiguo frigorífico, retire sus puertas antes de tirarlo y deje las parrillas en su sitio para que los niños no puedan meterse dentro fácilmente.

No almacene ni use gasolina u otros productos inflamables cerca de este electrodoméstico u otros.

En caso de un corto-circuito, la conexión a tierra reduce el riesgo de un electrochoque ya que proporciona a la corriente eléctrica un cable de descarga. Para evitar un posible electrochoque, este aparato debe estar conectado a tierra. Un uso inadecuado del enchufe de conexión puede dar lugar a un electrochoque. Acuda a un electricista cualificado o a personal de mantenimiento si no entiende totalmente las instrucciones relativas a la conexión a tierra o si no está seguro de que el aparato está debidamente conectado a tierra.

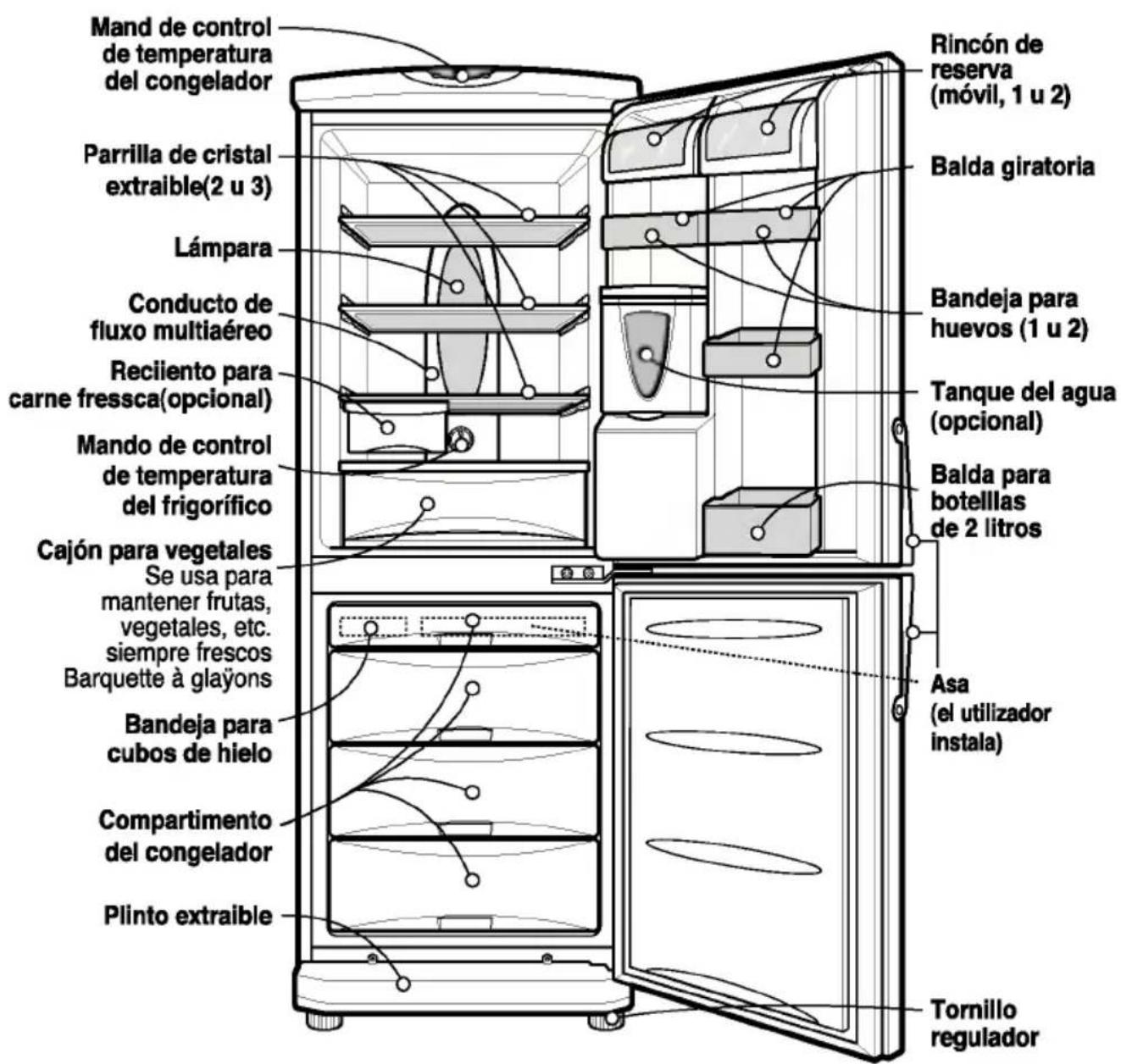

Identificación de las piezas

Mand de control de temperatura del congelador Parrilla de cristal extraible(2 u 3) Lámpara Conducto de fluxo multiaéreo Reciiento para carne fressca(opcional) Mando de control de temperatura del frigorífico Cajón para vegetales Se usa para mantener frutas, vegetales, etc. siempre frescos Barquette à glaÿons Bandeja para cubos de hielo Compartimento del congelador Plinto extraible Rincón de reserva (móvil, 1 u 2) Balda giratoria Bandeja para huevos (1 u 2) Tanque del agua (opcional) Balda para botellas de 2 litros Asa (el utilizador instala) Tornillo regulador

Nota

Si no encuentra alguna de estas piezas en su aparato, debe tener en cuenta que pueden ser piezas que sólo se utilizan en otros modelos.

Instalación

1. Busque un lugar apropiado. Coloque su frigorífico-congelador donde tenga un acceso fácil.
2. Evite colocar el aparato cerca de fuentes de calor, luz del sol directa o humedad.
3. Debe haber una circulación de aire apropiada en su frigorífico-congelador para que éste funcione eficazmente.
4. Para evitar vibraciones, asegúrese de que el aparato está perfectamente nivelado. Si es el suelo no es uniforme, adapte los tornillos reguladores para compensar la falta de uniformidad. La parte frontal debe estar ligeramente más alta que la parte de atrás para facilitar el cierre de la puerta. Los tornillos reguladores se pueden girar fácilmente inclinando ligeramente el aparato. Gire los tornillos reguladores en sentido (☐) contrario a las agujas del reloj para elevar el aparato y en el mismo sentido (☐) de las agujas del reloj para bajarlo.
5. Limpie su frigorífico-congelador completamente y retire todo el polvo acumulado durante el envío.
6. Instale los accesorios, como la caja para los cubos de hielo, en su lugar apropiado. Se embalan juntos para impedir que se deterioren durante el envío.
7. Conecte el cable de alimentación (o enchufe) a la toma de corriente. No utilice la misma toma de corriente para otros aparatos.
8. Para asegurar la correcta circulación del aire alrededor del frigorífico/congelador, mantenga el espacio libre suficiente en ambos lados, así como en la parte superior, y mantenga la unidad a al menos 2 pulgadas (5 cm.) de la pared posterior.

Puesta en marcha

Una vez que su frigorífico-congelador esté instalado, deje que se estabilice durante 2-3 horas a una temperatura de Funcionamiento normal antes de introducir en él alimentos frescos o congelados.

Si se desconecta la clavija de toma de corriente, espere

5 minutos antes de la nueva puesta en marcha.

Su frigorífico-congelador ya está listo para su uso.

Control de temperatura

Su frigorífico-congelador tiene dos mandos que le permiten regular la temperatura de los compartimentos del frigorífico y del congelador.

Frigorífico

- Primero, sitúe el mando de TEMP.CONTROL en "4". Después regule latemperatura del compartimento a su gusto.

- Si desea una temperatura interior ligeramente más fría o menos fría, gire el mando hacia MÁX.

MAX 7 6 5 4 3 2 1 MIN

TEMP. CONTROL

Cuando la temperatura de alrededor sea boga, ajuste el controlador de temperatura de la refrigeradora a 'Min'.

Congelador

- El mando de temperatura del congelador se encuentra en la parte de arriba del frigorífico-congelador. Primero, sitúe el mando de control de Temperatura de Congelación en el punto medio. Presionando el mando de la Temperatura del Congelador podrá regular la Temperatura del Congelador según el número de lámparas encendidas (se dispone de 5 niveles para el proceso de regulación; 5 lámparas encendidas indican el nivel más frío).

- Cuando se pone en marcha el frigorífico-congelador o se conecta la clavija a la toma de corriente, la regulación de temperatura se lleva a cabo automáticamente y el mando se sitúa en el punto medio.

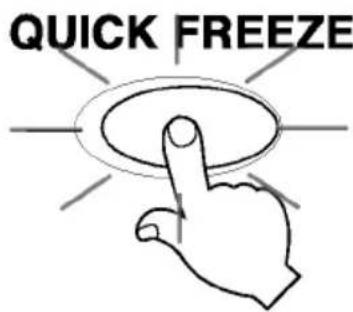

Congelación rápida (quick freeze)

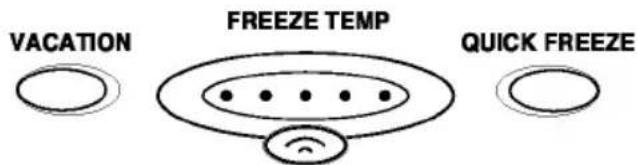

VACATION FREEZE TEMP QUICK FREEZE

- Haga uso de esta función cuando quiera congelar los alimentos rápidamente. Presione el botón "QUICK FREEZE" una vez y así la operación de congelación rápida comenzará al tiempo que se enciende la lámpara. La

QUICK FREEZE

operación de congelación rápida dura 3 horas aproximadamente. Cuando finaliza esta operación, el aparato vuelve al estado normal. Si desea interrumpir el proceso de congelación rápida, vuelva a presionar el botón "QUICK FREEZE"; la lámpara se apagará y el proceso de congelación rápida se interrumpirá y el refrigerador volverá al estado normal.

Inactividad

Gracias a esta función el frigorífico-congelador podrá seguir funcionando en el modo de ahorro de energía, lo cual es muy ventajoso cuando se sale de vacaciones, ya que el consumo de energía se reduce al máximo. Al presionar “VACATION” comienza el proceso y se activa la lámpara ON y para interrumpir el proceso hay que volver a presionar. Para un mejor funcionamiento se debe colocar el mando de temperatura "TEMP. CONTROL" en "MIN".

VACATION

Autocomprobación

Esta función le permite detectar problemas en el funcionamiento. Si cree que tiene un problema con su frigorífico-congelador pulse el mando de control de temperatura:

• Si las luces indicadoras se mueven hacia arriba y hacia abajo, su frigorífico-congelador no presenta ningún problema.
• Si las luces indicadoras no se mueven hacia arriba y hacia abajo, deje el aparato enchufado y diríjase a su servicio de asistencia técnica más próximo.

Alarma de la puerta

Cuando la puerta del refrigerador es dejado abierta por un momento, suena la alarma.

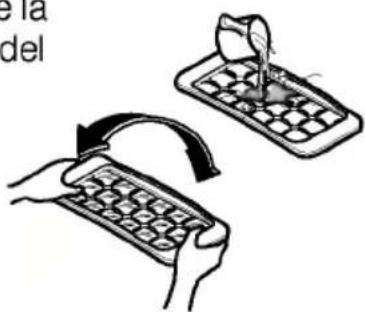

Producción de hielo

• Para hacer cubos de hielo, llene la bandeja de hielo hasta el nivel del agua indicado y colóquela en elcongelador.
• Si es necesario que los cubos de hielo se hagan rápidamente, presione el botón "QUICK FREEZE".

e la del

- Para retirar los cubos de hielo, sujete la bandeja por los extremos y retuerza suavemente.

Consejo

Para retirar fácilmente los cubos de hielo, pase la bandeja por agua corriente antes de retorcer.

Descongelación

La descongelación se lleva a cabo automáticamente. El agua de la descongelación converge en la bandeja de evaporización y se evapora automáticamente.

Features

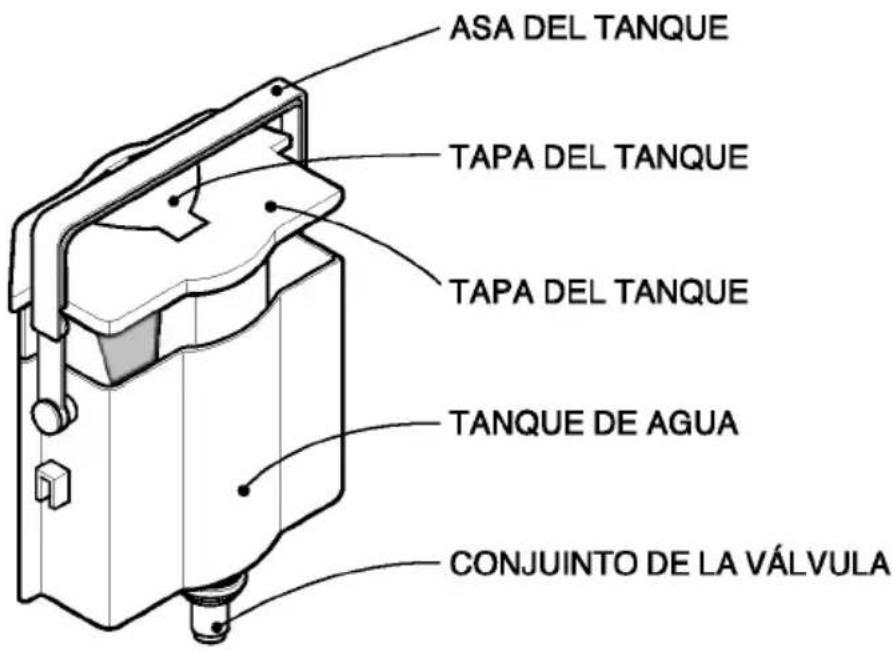

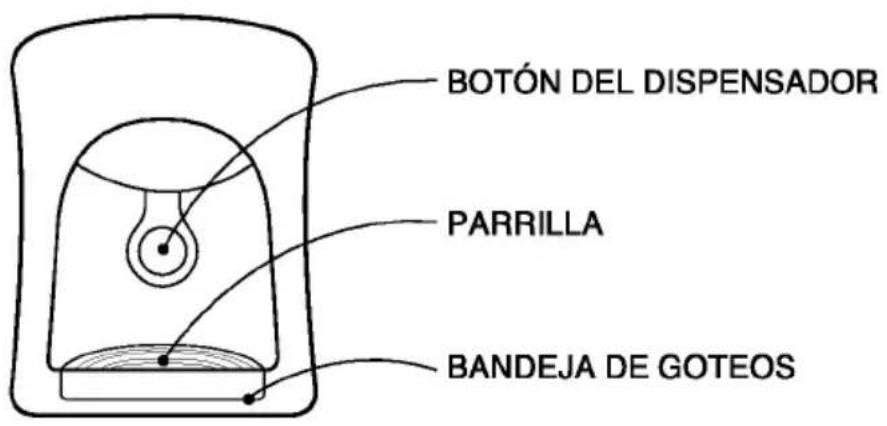

Dispensador (opcional)

BOTÓN DEL DISPENSADOR PARRILLA BANDEJA DE GOTEOS

ASA DEL TANQUE TAPA DEL TANQUE TAPA DEL TANQUE TANQUE DE AGUA CONJUINTO DE LA VÁLVULA

Instalación

Coloque el CONJUNTO DE LA VÁLVULA tras haberlo ajustado correctamente en el ORIFICIO DELA PUERTA.

Llenado del TANQUE DE AGUA

BEBIDA

Atención

1. Gire el ASA del tanque hacia atrás con el TANQUE DE AGUA instalado en la PUERTA. Abra la TAPA DEL TANQUE (PEQUEÑA) y rellene con agua utilizando una tetera.
   * Vierta el agua mirando al cristal de la parte delantera del TANQUE DE AGUA.
   * Puede verter agua hasta alcanzar 4,5 ℓ.

2. Presione y ajuste la TAPA DEL TANQUE (PEQUEÑA).

3. Ajuste el ASA DEL TANQUE en su posición adecuada después de verter el agua.

4. Pulse el botón del dispensador con un vaso.

5. Al pulsar el botón, el agua del interior del dispensador sale.
6. Debe retirar el vaso con cuidado desde el botón de forma que el agua no caiga.

No vierta otro tipo de líquidos (leche, zumo, refrescos,etc.) que no sea agua. No vierta concretamente líquidos que sean granulosos (puede provocar fallos de funcionamiento).

Almacenamiento de comida

• No almanece alimentos que se estropeen fácilmente abajas temperaturas, como el plátano y el melón.
• Deje enfriar la comida caliente antes de guardarla. Si seguarda comida caliente en el frigorífico-congelador, sepueden estropear otros alimentos y además el consumode energía es mucho mayor.
• Para almacenar alimentos, utilice recipientes con tapas. Esto impide que se evapore la humedad y contribuye amantener el sabor y el valor nutritivo de los alimentos.
• No bloquee con comida los tubos ventiladores. Lacirculación constante de aire frío mantiene uniforme latemperatura del frigorífico-congelador.
• No abra la puerta constantemente. Cuando se abre lapuerta entra aire caliente en el frigorífico-congelador yesto conlleva un aumento de la temperatura.
• Para poder regular fácilmente el mando de latemperatura, evite almacenar comida cerca de la esferadel mando de la temperatura.
• No guarde demasiados alimentos en las baldas de lapuerta, ya que esto puede impedir que la puerta secierre totalmente.
• No ponga botellas en el compartimento del congeladorya que cuando se congelan pueden estallar.
• No vuelva a congelar comida que ha sido descongelada. Esto hace que los alimentos pierdan sabor y valor nutritivo.

Nota

Cuando el frigorífico-congelador está situado en un lugar caliente y húmedo, si se guardan muchosvegetales en el mismo o su puerta se abre constantemente se pueden formar gotas de agua en su interior sin que esto afecte a su rendimiento. Retire las gotas de agua con un paño seco.

Corte de energía

En caso de mudanza

Tubo anticondensación

Información General

• Un corte de energía de 1-2 horas no perjudica la conservación de los alimentos. Procure evitar abrir y cerrar la puerta con mucha frecuencia.
• Retire toda la comida del frigorífico-congelador y precinte con firmeza todas los accesorios sueltos.
• Gire los tornillos reguladores hasta el tope antes de retirar el aparato; en caso contrario los tornillos pueden rayar el suelo o impedir el desplazamiento del frigorífico-congelador.
• El tubo anticondensación está instalado por toda la

parte delantera del frigorífico-congelador así como en la línea divisoria entre el compartimento frigorífico y el compartimento congelador con el fin de evitar la formación de gotas.

- Es normal que el frigorífico-congelador se caliente, especialmente después de la instalación o cuando la temperatura ambiente es alta.

Tubo anticondensación

Sustitución de la lámpara

1. Desenchufe el cable de potencia de la toma.
2. Retire las parrillas del frigorífico.
3. Para retirar el protector de la lámpara, introduzca el destornillador modelo q en la parte inferior de la cubierta de la lámpara y tire hacia adelante.
4. Gire la lámpara en sentido contrario a las agujas del reloj.
5. Vuelva a instalar operando a la inversa. La nueva lámpara debe tener las mismas características que la original.

No olvide desenchufar el aparato.

Limpie la parte exterior del aparato con un paño suave humedecido con agua caliente o detergente líquido. Si utiliza detergente, no olvide retirarlo con un paño húmedo limpio.

Interior

Siga las instrucciones del apartado anterior.

Después de limpiar

Compruebe que el cable de potencia no está deteriorado, que la clavija no esté sobrecalentada y que esté bien introducida en la toma de corriente.

Advertencia

No se olvide de secar el aparato con un paño después de lavarlo con agua.

No utilice abrasivos, petróleo, benceno, disolvente, ácido clorhídrico, agua hirviendo, cepillos ásperos, etc, ya que pueden deteriorar las piezas del frigorífico-congelador.

Cuidado y Mantenimiento

PARRILLA y BANDEJA DE GOTEOS

Dispensador exterior

Tanque del agua

Tapa del tanque (grande y pequeña)

Conjunto de la válvula

1. Retire la pieza del ORIFCIO de la PARRILLA con el dedo y, a continuación, retire la BANDEJA DE GOTEOS.
2. Si ha caído agua en la BANDEJA DE GOTEOS, limpie la PARRILLA y la BANDEJA DE GOTEOS.
3. Limpie la humedad que haya alrededor de la PUERTA y de la BANDEJA DE GOTEOS utilizando un trapo limpio.

Limpie la humedad que haya alrededor del dispensador y del botón utilizando un trapo.

1. Levante el TANQUE DEL AGUA presionando sobre la PALANCA fija al final del TANQUE DEL AGUA y, a continuación, retírelo.
2. Limpie las piezas exteriores e interiores del TANQUE DEL AGUA utilizando un producto de limpieza neutro después de retirar la TAPA DEL TANQUE (GRANDE).

Limpie la tapa del tanque (grande y pequeña) con un producto de limpieza neutro.

Se le aconseja que utilice un cepillo pequeño para limpia las ranuras de la TAPA DEL TANQUE

Limpie el CONJUNTO DE LA VÁLVULA con un cepillo pequeño. Límpielo mientras funciona la parte inferior del conjunto de la válvula. Fije siempre el sello de caucho que se separa para limpiarlo en la posición actual (puede que se produzcan escapes de agua).

Problema

El frigorífico- congelador no funciona

Temperatura del Frigorífico o del Congelador demasiado caliente

Vibración, traqueteo o ruidos anormales

Escarcha o cristales de de hielo en comida congelada

Antes de acudir a la asistencia técnica, consulte la lista de abajo. Esto supondrá un ahorro de tiempo y dinero. Esta lista incluye los incidentes más frecuentes que no son debidos a la fabricación o materiales defectuosos de este aparato.

Posibles causas

• Puede que la clavija esté desenchufada de la toma de corriente. Enchúfela con firmeza.
• El fusible doméstico se ha quemado o ha saltado el interruptor. Compruebe el fusible y sustitúyalo si es necesario, y vuelva a conectar el interruptor.
• Corte de energía. Compruebe las luces de la casa.
• El mando de la temperatura no está situado en la posición adecuada. Remítase a la sección Control de Temperatura.
• El aparato está próximo a una fuente de calor.
• Medio cálido – apertura frecuente de puertas.
• La puerta se mantiene abierta durante mucho tiempo.
• Algún envase impide que se cierre la puerta o bloquea el conducto de aire del compartimento congelador.
• Puede que el suelo en el que el aparato está instalado no sea uniforme o que el frigorífico-congelador no esté firme. Nivélelo girando el tornillo regulador.
• Presencia de objetos innecesarios en la parte trasera del aparato.
• Puede que se haya dejado la puerta entreabierta o que un envase impide que ésta se cierre.
• Apertura de puerta prolongada o muy frecuente.
• Es normal que se formen escarchas dentro de los envases.

Problema

Accumulación de humedad en el aparato

Accumulación de humedad en el interior

El frigorífico despide mal olor

La puerta no cierra adecuadamente

La luz del interior no funciona

• Es probable que esto suceda en un espacio húmedo.
  Limpie con un paño seco.
• Apertura de puerta prolongada o muy frecuente.
• Cuando el ambiente es húmedo, al abrir las puertas el aire lleva la humedad hacia el frigorífico.
• Los alimentos que despiden mucho olor deben guardarse herméticamente o envolverse.
• Compruebe si hay comida estropeada.
• 日 interior necesita limpieza.
  Remítase a la sección LIMPIEZA.
• Hay algún envase que impide que la puerta se cierre.
  Retírelos.
• El frigorífico-congelador no está nivelado.
  Ajuste los tornillos reguladores.
• Puede que el suelo en el que el aparato está instalado no sea uniforme o que el frigorífico-congelador no esté firme.
  Eleve ligeramente la parte delantera con el tornillo regulador.
• No hay corriente en la toma.
• Hay que cambiar la lámpara.
  Remítase a la sección Sustittución de lámpara

CÓMO DESHACERSE DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS VIEJOS

1. Si en un producto aparece el símbolo de un contenedor de basura tachado, significa que éste se acoge a la Directiva 2002/96/CE.
2. Todos los aparatos eléctricos o electrónicos se deben desechar de forma distinta del servicio municipal de recogida de basura, a través de puntos de recogida designados por el gobierno o las autoridades locales.
3. La correcta recogida y tratamiento de los dispositivos inservibles contribuye a evitar riesgos potenciales para el medio ambiente y la salud pública.
4. Para obtener más información sobre cómo deshacerse de sus aparatos eléctricos y electrónicos viejos, póngase en contacto con su ayuntamiento, el servicio de recogida de basuras o el establecimiento donde adquirió el producto.

Para invertir el sentido de apertura de las puertas

Su frigorífico/congelador ha sido diseñado con puertas reversibles, de tal forma que puedan abrirse hacia izquierda o derecha, a fin de adaptarse al diseño de su cocina.

Precaución

1. Antes de invertir el sentido de la puerta, retire toda la comida y accesorios de las baldas o bandejas no fijas del frigorífico/congelador.
2. Utilice una llave de torsión o de tuercas para fijar o extraer el perno.
3. No tumbe el frigorífico/congelador horizontalmente. Esto podría ocasionar problemas.
4. Tenga cuidado de no dejar caer las puertas durante el proceso de desmontaje o montaje.

Cómo invertir el sentido de apertura de las puertas

1. Quitar los TORNILLOS ③ tras extraer una TAPA ② de la parte derecha del ASA ① del frigorífico. Quitar los 2 TORNILLOS ③ de la parte inferior del ASA ① del frigorífico. El ASA ⑤ del congelador también puede separarse en la misma secuencia que el ASA ① del frigorífico.

1. Quite el tornillo ⑦ y extraiga la tapa ⑥ y la cubierta de la tapa ⑧. Además, quite el tornillo ⑨, bisagra en L ⑩, y retire el perno ⑪. Retire la puerta del congelador ⑫, y desplace la tapa ⑫ de posición. Cambie la posición de la abrazadera de la puerta ⑬ y el tornillo ⑭.

1. Retire el perno 15 y la bisagra en C 16 y la puerta del frigorífico 17. Cambie la posición de la tapa 18. Cambie la posición de la abrazadera de la puerta 22 y el tornillo 21.

1. Cambie la posición del perno 19 de la bisagra en U, la tapa, montaje de la cubierta superior 20 bisagra en C 16 de montaje de la puerta del frigorífico 17 y el perno 15 de montaje de la puerta F 26. Monte la bisagra en L 10 y el perno 9. Montaje de la cubierta inferior 6 y el tornillo 7.
2. Monte las ASAS ⑤ instaladas en el compartimento congelador existente, en el frigorífico. Ajuste la parte inferior de las ASAS sobre la ranura y, a continuación, apriete los 2 tornillos ③ tras extraer la TAPA ⑦ . Tras atornillar los TORNILLOS en el lateral de la PUERTA del frigorífico, presione e inserte la TAPA ②. Inserte la TAPA ④ en el orificio en el que antes estaba instalada el ASA ①. Las ASAS ① del congelador se montan de forma idéntica a las anteriores, empleando las guías existentes.
3. Cese cuando alcance el punto donde el ASA ① estaba instalada ⑤ utilizando la TAPA ⑳ extraída durante la instalación inicial.

El proceso de inversión del sentido de apertura de las puertas no está cubierto por la garantía.

LG
