Tipo de producto	Autorradio reproductor CD
Marca	Sony
Modelo	XR-C6220R
Dimensiones (An x Al x Pr)	178 x 50 x 160 mm (norma 1 DIN)
Peso	Aproximadamente 1,5 kg
Alimentación	12 V CC, masa negativa
Consumo eléctrico	Máximo 10 A (con CD)
Funciones principales	Reproductor CD, sintonizador FM/AM con RDS, reloj, pantalla LCD
Potencia de salida	4 x 52 W máx. (CEA-2006)
Conectores	Salidas de altavoces delanteros/traseros, entrada de antena, conector ISO
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar disolventes
Seguridad	Desconectar la batería antes de cualquier intervención eléctrica
Piezas de repuesto y reparabilidad	Fusible accesible (5 A); se recomienda sustitución por un profesional
Información general	Panel frontal extraíble antirrobo; compatible con discos CD-R/RW

Preguntas frecuentes - XR-C6220R SONY

¿Cómo instalar la autorradio Sony XR-C6220R?

Primero desconecte la batería, luego use el kit de montaje adecuado. Conecte los cables de la autorradio a los conectores del automóvil (código de colores). Inserte el aparato en el alojamiento y fíjelo con la jaula suministrada.

¿Qué tipos de CD son compatibles?

Esta autorradio reproduce CD de audio, CD-R y CD-RW grabados en formato audio estándar (ISO 9660). Los CD MP3 no son compatibles.

¿Cómo ajustar el reloj?

Presione la tecla DSPL (pantalla) hasta que la hora parpadee, luego gire la rueda para ajustar las horas y los minutos. Presione nuevamente para confirmar.

¿Qué hacer si el CD no se reproduce?

Verifique que el disco esté limpio e insertado correctamente (etiqueta hacia arriba). Si el problema persiste, pruebe con otro CD; si ninguno funciona, el aparato puede necesitar reparación.

¿Cómo memorizar emisoras de radio?

Sintonice la emisora deseada, luego mantenga presionada una de las teclas numeradas (1 a 6) hasta que se confirme la memorización. Repita para cada emisora.

¿El panel frontal se desprende?

Sí, el panel frontal es extraíble. Para retirarlo, presione el botón de desbloqueo ubicado en la parte inferior derecha. Guárdelo en el estuche suministrado para evitar robos.

¿Cómo limpiar la autorradio?

Use un paño suave y seco. No use nunca productos químicos, alcohol o disolventes, ya que podrían dañar la superficie.

La autorradio no enciende, ¿qué hacer?

Verifique el fusible (ubicado en la parte trasera del aparato o en la caja de fusibles del automóvil). Si el fusible está fundido, reemplácelo por uno idéntico (5 A). Si el problema persiste, consulte a un profesional.

¿Cuál es la potencia máxima de los altavoces?

La autorradio entrega hasta 52 W por canal en salida máxima. Asegúrese de que sus altavoces soporten esta potencia para evitar distorsiones.

¿Puedo usar altavoces con una impedancia de 4 ohmios?

Sí, el aparato está diseñado para altavoces de 4 a 8 ohmios. Use cables de sección suficiente (al menos 1,5 mm²) para una buena calidad de sonido.

MANUAL DE USUARIO XR-C6220R SONY

Manual de instrucciones ES

Bruksanvisning

Para obtener información sobre la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

Vi hänvisar till det medföljande häftet angående montering/anslutningar.

RC-61 (1 m), RC-62 (2 m)

Equipo opcional

Cambiador de CD (10 discos) CDX-828, CDX-727

Gracias por adquirir este reproductor de cassettes Sony. Esta unidad le permitirá disfrutar de diversas funciones, así como de un mando rotativo suministrado.

Además de las operaciones de reproducción de cassettes y de la radio, es posible ampliar el sistema mediante la conexión de una unidad*1 de CD/MD opcional.

Cuando emplee esta unidad o una unidad de CD opcional conectada con la referencia CD TEXT, la información CD TEXT aparecerá en el visor al reproducir discos CD TEXT*2.

1 También es posible conectar un cambiador de CD o MD, y un reproductor de CD o MD. 2 Un disco CD TEXT es un CD de audio que contiene información, como el título del disco, nombre del cantante y títulos de los temas. Esta información está registrada en el disco.

Índice

Sólo esta unidad

Localización de los controles 3

Procedimientos iniciales

Restauración de la unidad 4 Extracción del panel frontal. 4 Ajuste del reloj. 5

Reproductor de casetes

Escucha de cintas 6 Reproducción de cintas en diversos modos....7

Radio

Memorización automática de emisoras — Memorización de la mejor sintonía (BTM) 7 Memorización de las emisoras deseadas...... 8 Recepción de emisoras memorizadas 8

RDS

Descripción general de la función RDS 9 Visualización del nombre de la emisora...... 9 Resintonización automática del mismo programa Frecuencias alternativas (AF) 9 Recepción de anuncios de tráfico 11 Programación de emisoras RDS con los datos AF y TA 11 Localización de emisoras mediante el tipo de programa 12 Ajuste automático del reloj 13

Otras funciones

Etiquetado del mando rotativo 14 Uso del mando rotativo 14 Ajuste de las características de sonido 16 Atenuación del sonido 16 Cambio de los ajustes de sonido y visualización 16 Refuerzo de los graves -D-bass 17

Equipo opcional

Unidad de CD/MD

Reproducción de discos compactos (CD) o de minidiscos (MD) 17 Reproducción repetida de temas - Reproducción repetida 19 Reproducción de temas en orden aleatorio — Reproducción aleatoria 19 Asignación de títulos a los discos compactos — Memorización de discos 19 Localización de discos mediante el título - Función de listado 21 Selección de temas específicos para su reproducción —Función de banco 21

Información complementaria

Precauciones 22 Mantenimiento 23 Desmontaje de la unidad 24 Especificaciones 25 Guía de solución de problemas. 26

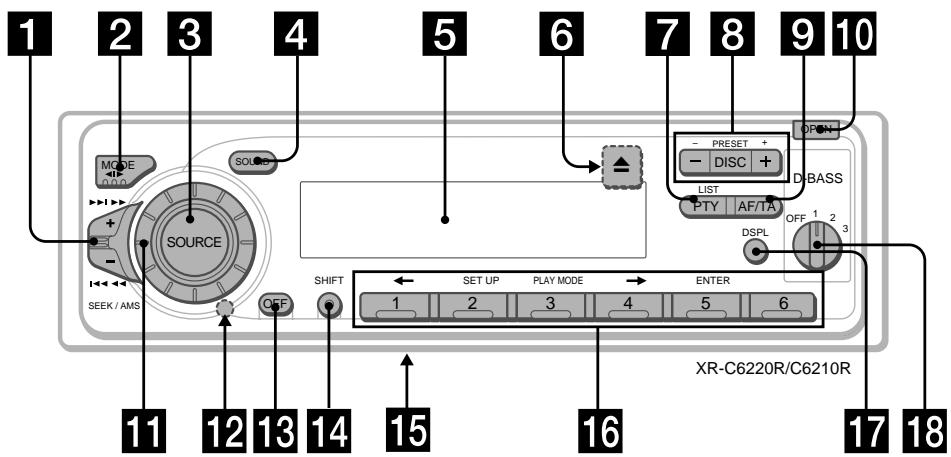

Localización de los controles

Consulte las páginas enumeradas para obtener más información.

1 Control SEEK/AMS (búsqueda/Sensor de música automática/búsqueda manual) 6, 8, 10, 13, 18, 21 2 Botón MODE (▲▶)

Durante la reproducción de cintas: Cambio del sentido de reproducción 6

Durante la recepción de radio: Selección de banda (BAND) 7, 8

Durante la reproducción de CD/MD: Selección de unidad de CD/MD 17, 20

3 Botón SOURCE (TAPE/TUNER/CD/MD) 6, 7, 8, 11, 17, 20 4 Botón SOUND 16 5 Visor 6 Botón (expulsión) (situado en la parte frontal de la unidad, oculto por el panel frontal) 6 7 Botón PTY/LIST

Programa RDS 13

Memorando de discos 19, 20

Función de lista 21

8 Botón PRESET /DISC

Durante la recepción de radio: Selección de emisoras memorizadas 8

Durante la reproducción de CD/MD: Cambio de discos 18

9 Botón AF/TA 9, 10, 11, 12 10 Botón OPEN (extracción de panel frontal) 4, 6, 24 11 Dial (control de volumen/graves/ agudos/izquierdo-derecho/trasero-delantero) 5, 16, 19, 20 Botón de restauración (situado en el lado frontal de la unidad, oculto por el panel frontal) 4 13 Botón OFF 4, 6 14 Botón SHIFT PLAY MODE 7, 8, 10, 12, 19, 21, 22 SET UP 5, 13, 16, 18 15 Selector POWER SELECT (situado en la parte inferior de la unidad) Consulte "Selector POWER SELECT" en el manual de instalación y conexiones. 16 Botones numéricos 8, 10, 12, 21 Botón DSPL (cambio del modo de indicación) 6, 8, 9, 17, 18, 20, 21 18 Control D-BASS 17

Procedimientos iniciales

Restauración de la unidad

Antes de utilizar la institución por primera vez o después de sustituir la batería del automóvil, es necesario restaurar dicha institución.

Extraiga el panel frontal y pulse el botón de restauración con un objeto puntiagudo, como un bolígrafo.

Botón de restauración

Nota

Al pulsar el botón de restauración se borrarán el ajuste del reloj y algunas funciones memorizadas.

Extracción del panel frontal

Es posible extraer el panel frontal de esta unidad con el fin de evitar su robo.

1 Pulse (OFF). 2 Pulse (OPEN) y, a continuación, deslice el panel frontal a la derecha y tire del mismo desde el lateral izquierdo.

Notas

• Tenga cuidado para que el panel no se caiga cuando lo extraiga de la unidad.
• Si extrae el panel cuando la unidad está encendida, la alimentación se desactivará automáticamente para evitar que los altavoces se dañen.
• Cuando tenga consigo el panel frontal, guárdelo en el estuche suministrado para el mismo.

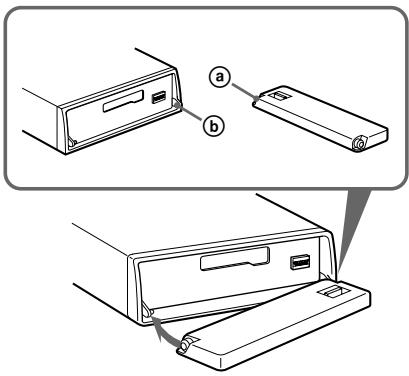

Inserción del panel frontal

Coloque el orificio a del panel frontal en el eje b de la unidad como se ilustra y, a continuación, presione sobre el lado izquierdo para introducirlo.

Notas

• Asegúrese de no fijar el panel frontal al revés.
• No ejerza excesiva presión sobre el panel frontal al fijarlo a la unidad.
• No ejerza demasiada presión sobre el visor del panel frontal.
• No exponga el panel frontal a la luz solar directa ni a fuentes térmicas, como conductos de aire caliente, ni lo deje en un lugar húmedo. No lo deje nunca sobre el salpicadero de un automóvil aparcado bajo la luz solar directa ni en ningún otro lugar donde pueda producirse un aumento considerable de la temperatura.

Alarma de precaución

Si gira el interruptor de la llave de encendido a la posición OFF sin haber extraído el panel frontal, la alarma de precaución emitirá pitidos durante unos segundos (sólo si el selector POWER SELECT de la parte inferior de la unidad está ajustado en la posición A).

Si conecta un amplificador de potencia opcional y no utiliza el amplificador incorporado, se desactivará el pitido.

Ajuste del reloj

El reloj dispone de una indicación digital de 24 horas.

Ejemplo: Para ajustar el reloj a las 10:08

1 Pulse (SHIFT) y, a continuación, (2) (SET UP) varias veces hasta que aparezca "CLOCK".

SET LCK

Pulse (4)(→)

5ET 171

La indicación de hora parpadea.

2 Ajusta la hora.

para retroceder

para avanzar

5E T

3 Pulse (4)(→)

5E² 1 + 3 + 1 = 6

La indicación de instantos parpadea.

Ajuste los Minutes.

para retroceder

para avanzar

SET

2 Pulse (SHIFT).

12:27

El reloj se pone en funciona.

3 Pulse (SHIFT).

Una vez realizado el ajuste del reloj, el visor volverá a la normal.

Nota

Si el selector POWER SELECT de la parte inferior de la unidad no está en la posición correcta, active primero la alimentación y, a continuación, ajuste el reloj.

Reproductor de casetes

Escucha de cintas

1 Pulse (OPEN) e inserte el casete. La reproducción se inicia de forma automática.

2 Cierre el panel frontal.

Si ya hay un casete insertado, pulse SOURCE varias veces hasta que aparezca "FWD" o "REV" para iniciar la reproducción.

Se reproduce la cara orientada hacia arriba.

Se reproduce la cara orientada hacia abajo.

Consejo

Para cambiar el sentido de reproducción de la cinta, pulse MODE.

Para	Pulse
Detener la reproducción	OFF
Expulsar el cassette	▲

Bobinado rápido de la cinta

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o abajo y manténgalo en esta posición.

Avance rápido

Rebobinado

Para detener la reproducción durante el avance rápido o el rebobinado, pulse MODE

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o hacia abajo y suéltelo cada vez que llegue al tema que desea omitir.

Es posible omitir un máximo de nueve temas de una vez.

Para localizar temas posteriores

Para localizar temas anteriores

SEEK/AMS

Nota

La función AMS puede no activarse si:

— los espacios en blanco entre los temas son inferiores a un segundo — hay ruido entre los temas - existen largas secciones con volumen bajo o sin sonido.

Cambio de los elementos mostrados

Cada vez que pulse DSPL, el elemento cambiará de la forma siguiente:

• Siempre que está activada una de las siguientes unidades.
• Función ATA
• Función AF/TA

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En este modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Reproducción de cintas en diferentes modos

Es posible reproducir la cinta en los siguientes modos:

• REP (reproducción repetida), que permite repetir el tema actual.
• METAL (Metal)* permite reproducir una cinta metálica o CrO2.
• BL SKP (omisión de espacios en blanco), que omite espacios en blanco superiores a ocho segundos.
• ATA (activación automática del sintonizador) activa automáticamente el sintonizador durante el bobinado rápido de la cinta.

1 Durante la reproducción, pulse (SHIFT). Aparece "SHIFT-ON" en el visor.

2 Pulse (PLAY MODE) varias veces hasta que aparezca el modo de reproducción deseado.

Cada vez que pulse (PLAY MODE), los elementos cambiarán de la siguiente forma: REP → METAL* → BL SKP → ATA

• XR-C6220R solamente

3 Pulse (4) (→) para seleccionar "ON".

Se inicia el modo de reproducción.

4 Pulse (SHIFT).

Para volver al modo normal de reproducción, seleccione "OFF" en el paso 3 anterior.

Nota

Si aparece la indicación "SFT", pulse (SHIFT) para completar el ajuste de modo.

Radio

Memorización automática de emisoras

— Memorización de la mejor sintonía (BTM)

Esta unidad selecciona las emisoras de señal más intensa y las memoriza por orden de frecuencia. Es posible almacenar hasta 6 emisoras de cada banda (FM1, FM2, FM3, MW y LW).

Precaución

Para sintonizar emisoras durante la conducción, utilice la función de memorización de la mejor sintonía para evitar accidentes.

1 Pulse SOURCE varias veces para seleccionar el sintonizador.

Cada vez que pulse SOURCE, la fuente cambia de la siguiente forma:

• Si el equipo opcional correspondiente no está conectado, el elemento no aparecerá.

2 Pulse MODE varias veces para seleccionar la banda.

Cada vez que pulse MODE, la banda cambia de la misma forma:

3 Pulse SHIFT y, a continuación, (PLAY MODE) varias veces hasta que aparezca "B.T.M".

4 Pulse (4)(→)

La unidad almacena en los botones numéricos las emisoras por orden de frecuencia.

La unidad emite un pitido cuando el ajuste se almacena.

5 Pulse (SHIFT).

Notas

• La unidad no almacena emisoras de señales débiles. Si se reciben pocas emisoras, algunos botones numéricos conservarán su ajuste anterior.
• Si el visor muestra algún número, la unidad almacenará las emisoras a partir del mostrado en el visor.

Memorización de las emisoras deseadas

Es posible memorizar hasta 18 emisoras de FM (6 cada una para FM1, 2 y 3), hasta 6 de MW y 6 de LW en el orden que prefiera.

1 Pulse (SOURCE) varias veces para seleccionar el sintonizador. 2 Pulse (MODE) varias veces para seleccionar la banda. 3 Desplace el control SEEK/AMS hacia arriba o hacia abajo para sintonizar la emisora que desee almacenar en el botón número. 4 Pulse y mantenga pulsado el botón número que desee (de 1 a 6) hasta que aparezca "MEM". En el visor aparecerá la indicación del botón número.

Nota

Si almacena una emisora OTA en el mismo botón numérico, la emisora previamente almacenada se borrará.

Recepción de emisoras memorizadas

1 Pulse (SOURCE) varias veces para seleccionar el sintonizador. 2 Pulse (MODE) varias veces para seleccionar la banda. 3 Pulse el botón número (① a ⑥) en el que está almacenada la emisora que desee.

Consejo

Pulse cualquier lado de PRESET/DISC para recibir las emisoras en el orden en el que están almacenadas en la memoria (función de búsqueda programada).

Si no puede sintonizar una emisora programada

Desplace y suelte el control SEEK/AMS hacia arriba o abajo para buscar la emisora (sintonización automática).

La exploración se detiene al recibirse una emisora. Desplace el control SEEK/AMS hacia arriba o abajo varias veces hasta recibir la emisora que desee.

Nota

Si la sintonización automática se detiene con demasiada frecuencia, pulse (SHIFT) y, a continuación, (3) (PLAY MODE) varias veces hasta que el visor muestre "LOCAL" (modo de búsqueda local). A continuación, pulse (4) (→) para seleccionar "LOCAL-ON". Pulse SHIFT. Solo se sintonizarán las emisoras de señal relativamente intensa.

Consejo

Si conoce la frecuencia de la emisora que desea escuchar, desplace el control SEEK/AMS hacia arriba o abajo y manténgalo en esta posición hasta que aparezca la frecuencia que desee (sintonización manual).

Si la recepción de FM en estéreo es de mala calidad — Modo monofónico

1 Durante la recepción de radio, pulse (SHIFT) y, a continuación, (3) (PLAY MODE) varias veces hasta que aparezca "MONO". 2 Pulse (4) (→) varias veces hasta que aparezca "MONO-ON".

El sonido mejorará, excepto que será monofónico (la indicación "ST" desaparecerá).

3 Pulse (SHIFT).

Para volver al modo normal, seleccione "MONO-OFF" en el anterior paso 2.

Cambio de los elementos mostrados

Cada vez que pulse DSPL, los elementos cambiarán de la siguiente forma:

Frecuencia (Nombre de la emisora) ↔ Reloj

• Al sintonizar una emisora de FM que transmite datos RDS, aparecerá el nombre de la misma.

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En este modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Descripción general de la función RDS

El Sistema de datos de radio (RDS) es un servicio de radiodifusión que permite a las emisoras de FM transmitir información digital complementaria junto con las señales normales de programas de radio. Este sistema estéreo para automóvil ofrece, entre otros, los siguientes servicios: resintonización automática del mismo programa, recepción de anuncios de tráfico y localización de emisoras mediante el tipo de programa.

Notas

• La disponibilidad de todas las funciones RDS está determinada por el país o la región.
• La función RDS puede no activarse correctamente si la señal es débil o si la emisora sintonizada no transmite datos RDS.

Visualización del nombre de la emisora

El nombre de la emisora actual se ilumina en el visor.

Al sintonizar una emisora de FM que transmita datos RDS, el nombre de la misma se ilumina en el visor.

F11

H

F

Nota

La indicación “**” significa que se recibe una emisora RDS.

Cambio de los elementos mostrados

Cada vez que pulse DSPL, los elementos cambiarán de la siguiente forma:

Nombre de la emisión (Frecuencia) ↔ Reloj

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En dicho modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Nota

Aparecerá “NO NAME” si la emisión recibida no transmite datos RDS.

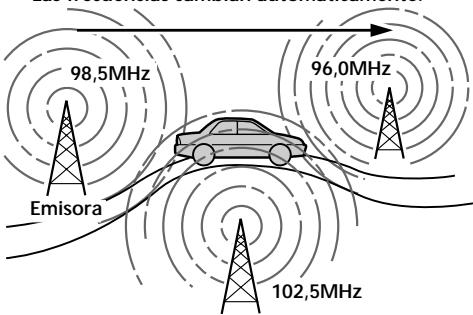

Resintonización automática del mismo programa

Frecuencias alternativas (AF)

La función de frecuencias alternativas (AF) selecciona y resintoniza automáticamente la emisora de señal más intensa dentro de una red. Mediante el uso de esta referencia, es posible escuchar continuamente el mismo programa durante un largo viaje sin necesidad de volver a sintonizar la emisora manualmente.

Las frecuencias cambian automáticamente.

1 Seleccione una emisora de FM (página 7). 2 Pulse AF/TA varias veces hasta que "AF-ON" se ilumine en el visor.

La unidad comienza a buscar una emisora alternativa de señal más intensa dentro de la misma red.

Nota

Si no existe ninguna emisora alternativa en la zona y no es necesario buscarla, desactive la función AF pulsando (AF/TA) varias veces hasta que "AF TA-OFF" se ilumine.

Cambio de los elementos del visor

Cada vez que pulse AF/TA, los elementos visualizados cambian de la siguiente forma:

• Seleccione este elemento para activar los sistemas AF y TA.

Notas

• La indicación AF y el nombre de la emisora parpadean alternativamente si la unidad no encuentra una emisora alternativa en la red.
• Si el nombre de la emisión comienza a parpadear después de seleccionar una emisión con la función AF activada, significa que no hay disponible ninguna frecuencia alternativa. Desplace el control SEEK/AMS hacia arriba o abajo cuando el nombre de la emisión parpadee (sin superar un espacio de ocho segundos). La unidad inicia la búsqueda de otra frecuencia con los mismos datos PI (Identificación de programa) (se muestra "PI SEEK" y no se recibe sonido). Si la unidad no consigue encontrar otra frecuencia, se muestra "NO PI" y la unidad vuelve a la frecuencia seleccionada anteriormente.

Recepción de programas regionales

La función de activación regional ("REG-ON") de esta unidad permite permanecer en la sintonía de un programa regional sin cambiar a otra emisión. (Observe que es necesario activar la función AF.) El ajuste de fábrica de la unidad es "REG-ON". No obstante, si se desea desactivar la función, realice lo siguiente:

1 Durante la recepción de radio, pulse (SHIFT) y, a continuación, (3) (PLAY MODE) varias veces hasta que aparezca "REG". 2 Pulse (4) (→) varias veces hasta que aparezca "REG-OFF". 3 Pulse (SHIFT).

Observe que al seleccionar "REG-OFF" la unidad podrá cambiar a otra emisora regional de la misma red.

Para volver a la activación regional, seleccione "REG-ON" en el anterior paso 2.

Nota

Esta función no se activa en el Reino Unido ni en determinadas zonas.

Función de enlace local (sólo Reino Unido)

La función de enlace local permite seleccionar otras emisoras locales de la zona, excepto las que estén almacenadas en los botones numéricos.

1 Pulse un botón número en el que haya almacenado una emisora local. 2 En un intervalo de cinco segundos, vuelva a pulsar el botón número de la emisora local. 3 Repita este procedimiento hasta recibir la emisora local que desee.

Recepción de anuncios de tráfico

Los datos de anuncios de tráfico (TA) y de programas de tráfico (TP) permiten sintonizar automáticamente una emisión de FM que está emitiendo anuncios de tráfico, aunque esté escuchando otras fuentes de programa.

Pulse AF/TA varias veces hasta que "TA-ON" o "AF TA-ON" se ilumine en el visor.

La unidad comienza a buscar emisoras que emitan información sobre tráfico. "TP" se ilumina en el visor al encontrar una emisora que emita anuncios de tráfico.

Al iniciarse el anuncio de tráfico, "TA" parpadea. Esta indicación deja de parpadear cuando el anuncio finaliza.

Consejo

Si el acontecimiento de tráfico comienza cuando se escucha otra fuente de programa, la unidad cambia automáticamente al acontecimiento y vuelve a la fuente original al finalizar este.

Notas

• "NO TP" parpadea durante cinco segundos si la emisión recibida no emite anuncios de tráfico. A continuación, la unidad comienza a buscar una emisión que emita dichos anuncios.
• Si la indicación "EON" aparece junto con "TP" en el visor, significa que la emisora actual utiliza la emisión de anuncios de tráfico de otras emisoras de la misma red.

Para cancelar el acontecimiento de tráfico actual

Pulse AF/TA 0 SOURCE

Para cancelar todos los anuncios de tráfico, desactive la función pulsando AF/TA hasta que "AF TA-OFF" se ilumine.

Programación del volumen de los anuncios de tráfico

Es posible programar previamente el nivel de volumen de los anuncios de tráfico, de forma que estos no pasen inadvertidos. Al comenzar un anuncio, el volumen se ajustará automáticamente al nivel programado.

1 Seleccione el nivel de volumen que desee. 2 Pulse AF/TA durante dos segundos. Se muestra "TA" y se almacena el ajuste.

Recepción de anuncios de urgencia

Si se emite un anuncio de urgencia cuando se escucha la radio, el programa cambiará automáticamente al anuncio. Si se escucha una fuente que no sea la radio, es posible recibir anuncios de urgencia si activa la función AF o TA. En este caso, la unidad cambiará automáticamente a dichos anuncios independientemente de la fuente que esté escuchando en ese momento.

Programación de emisoras RDS con los datos AF y TA

Al programar las emisoras RDS, la unidad almacena los datos de cada emisora, así como su frecuencia, de forma que no sea necesario activar la referencia AF o TA cada vez que sintonice la emisora programada. Es posible seleccionar un ajuste diferente (AF, TA o ) para cada emisora programada, o bien el mismo para todas.

Continúa en la página siguiente →

Programación del mismo ajuste para todas las emisoras programadas

1 Seleccione una banda de FM (página 7). 2 Pulse (AF/TA) varias veces para seleccionar "AF-ON", "TA-ON" o "AF TA-ON" (tanto para la referencia AF como para la TA). Observe que si selecciona "AF TA-OFF" se almacenarán tanto las emisoras RDS como las que no lo son. 3 Pulse SHIFT, y a continuación, (PLAY MODE) varias veces hasta que aparezca "B.T.M". 4 Pulse (4) (→) hasta que "B.T.M" parpadee. 5 Pulse (SHIFT).

Programación de ajustes diferentes para cada emisora programada

1 Seleccione una banda de FM y sintonice la emisora que desee. 2 Pulse (AF/TA) varias veces para seleccionar "AF-ON", "TA-ON" o "AF TA-ON" (tanto para la dirección AF como para la TA). 3 Pulse y mantenga pulsado el botón número que desee hasta que aparezca "MEM". Repita el procedimiento a partir del paso 1 para programar otras emisoras.

Consejo

Si desea cambiar el ajuste AF y/o TA predefinido después de sintonizar la emisora memorizada, active o desactive la función AF o TA.

Localización de emisoras mediante el tipo de programa

Es posible localizar la emisora que desee mediante la selección de uno de los tipos de programa que aparecen a continuación.

Tipos de programa	Indicación
Noticias	NEWS
Temas deactualidad	AFFAIRS
Información	INFO
Deportes	SPORT
Educación	EDUCATE
Drama	DRAMA
Cultura	CULTURE
Ciencia	SCIENCE
Variedades	VARIED
Música pop	POP M
Música rock	ROCK M
Música fácil de escuchar	EASY M
Clásica ligera	LIGHT M
Clásica	CLASSICS
Otrochos típos de música	OTHER M
Información meteorológica	WEATHER
Economía	FINANCE
Programas infantiles	CHILDREN
Asuntos sociales	SOCIAL A
Religión	RELIGION
Conversación Telefonica	PHONE IN
Viajes	TRAVEL
Ocio	LEISURE
Música jazz	JAZZ
Música country	COUNTRY
Música nacional	NATION M
Melodías de ayer	OLDIES
Músicafolk	FOLK M
Documentales	DOCUMENT
Sin especialcar	NONE

Nota

No es posible utilizar esta función en los países en los que no se disponga de datos PTY (Selección de tipo de programa).

1 Pulse (PTY/LIST) durante la recepción de FM hasta que "PTY" se ilumine en el visor.

El nombre del tipo de programa actual aparece si la emisora transmite datos PTY. Aparece "---" si la emisora recibida no es RDS o si no se reciben los datos RDS.

2 Pulse PTY/LIST varias veces hasta que aparezca el tipo de programa que desee. Los temas de programa aparecen en el orden indicado en la anterior tabla. Observe que no es posible seleccionar "NONE" (sin especificar) para realizar la búsqueda.

3 Desplace el control SEEK/AMS hacia arriba o hacia abajo.

La unidad comienza a buscar una emisora que transmita el tipo de programa seleccionado. Al encontrarla, el tipo de programa vuelve a aparecer durante cinco segundos.

Si la unidad no encuentra el tipo de programa, "NO" y dicho tipo de programa aparecerán alternativamente durante cinco segundos. A continuación, la unidad vuelve a la emisora seleccionada anteriormente.

Ajuste automático del reloj

Los datos de hora (CT) de las transmisiones RDS ajustan el reloj automáticamente.

1 Durante la recepción de radio, pulse (SHIFT) y, a continuación, (2) (SET UP) varias veces hasta que aparezca "CT".

2 Pulse (4) (→) varias veces hasta que aparezca "CT-ON". El reloj se ajusta.

3 Pulse SHIFT para volver a la indicación normal.

Para cancelar la función CT

Seleccione "CT-OFF" en el anterior paso 2.

Notas

• La función CT se activa cuando se recibe una emisora RDS.
• Es posible que la hora real y la ajustada mediante la función CT no coincidan.

Otras conexiones

También es posible controlar las unidades de CD o de MD opcionales con el mando rotativo.

Etiquetado del mando rotativo

En función de cómo monte el mando rotativo, adhiera la etiqueta adecuada como se muestra en la ilustración.

Uso del mando rotativo

Este mando funciona mediante la pulsación de botones y/o el giro de controles.

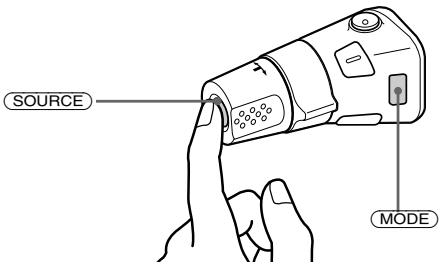

Mediante la pulsación de los botones SOURCE y MODE

Cada vez que pulse SOURCE, la fuente cambiará de la siguiente forma:

TUNER → CD* → MD* → TAPE

Al pulsar MODE, el funcionamiento es el siguiente:

Cinta: sentido de reproducción - Sintonizador: FM1 → FM2 → FM3 → MW → LW - Unidad de CD: CD1 → CD2 → ... - Unidad de MD: MD1 → MD2 → ...

• Si el equipo opcional correspondiente no está conectado, el elemento no aparecerá.

Consejo

Si el selector POWER SELECT se ha ajustado en la posición , podrá activar la unidad pulsando (SOURCE) en el mando rotativo.

Mediante el giro del control SEEK/AMS

Gire el control y suéltelo para:

• Localizar el principio de los temas de la cinta. Gire y mantenga girado el control y suéltelo para realizar un avance rápido de la cinta. Para iniciar la reproducción durante el avance rápido de la cinta, pulse (MODE).
• Localizar un tema específico de un disco. Gire y mantenga girado el control hasta localizar el punto específico de un tema y, a continuación, suéltelo para iniciar la reproducción.
• Sintonizar emisoras automáticamente. Gire y mantenga girado el control para localizar una emisora.

Mediante la presión y giro del control PRESET/DISC

Presione y gire el control para:

• Recibir emisoras memorizadas en los botones numéricos.
• Cambiar el disco.

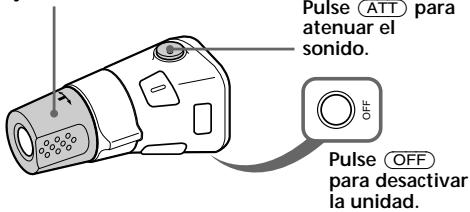

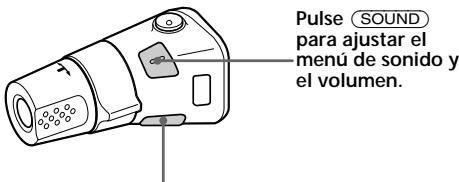

Otras operaciones

Gire el control VOL para ajustar el volumen.

Pulse LIST para:

• Visualizar los nombres en memoria.
• Visualizar el tipo de programa.

Cambio de la dirección de funcionamiento

La dirección de funcionamiento de los controles está ajustada de fábrica como se muestra en la siguiente ilustración.

Para disminuir

Si necesita montar el mando rotativo en el lado derecho inferior de la columna de dirección, puede invertir la dirección de funcionamiento.

Pulse (SOUND) durante dos segundos mientras presiona el control VOL.

Consejo

También es posible cambiar la dirección de funcionamiento de estos controles con la unidad (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Ajuste de las características de sonido

Es posible ajustar los graves, los agudos, el balance y el equilibrio entre altavoces e, igualmente, almacenar para cada fuente un nivel de graves y agudos.

1 Pulse (SOUND) varias veces para seleccionar el elemento que desea ajustar.

VOL (volumen) → BAS (graves) → TRE (agudos) → BAL (izquierdo y derecho) → FAD (delantero y trasero)

2 Gire el dial para ajustar el elemento seleccionado.

Realice el ajuste antes de que transcurran tres segundos cuando de seleccionar el elemento. (Transcurridos tres segundos, la función del dial vuelve a ser la de control de volumen.)

Atenuación del sonido

Pulse ATT en el mando rotativo. La indicación "ATT-ON" parpadea momentáneamente.

Para restaurar el nivel de volumen anterior, vuelva a pulsar ATT.

Consejo: La unidad reducirá automáticamente el volumen cuando haya una llamada telefónica (función ATT para teléfono) (XR-C6220R solamente).

Cambio de los ajustes de sonido y visualización

Es posible ajustar los siguientes elementos:

• CLOCK (Reloj) (página 5).
• CT (Hora del reloj) (página 13).
• AMBER/GREEN - permite cambiar el color de iluminación entre ámbar o verde.
• BEEP - permite activar o desactivar los pitidos.
• RM (Mando rotativo) - permite cambiar la dirección de funcionamiento del mando rotativo.

— Seleccione “NORM” para usar el mando rotativo en la posición ajustada de fábrica. — Seleccione "REV" si monta el mando rotativo en el lado derecho de la columna de dirección.

• M.DSPL (Desplazamiento de indicaciones) - para activar o desactivar el desplazamiento de indicaciones por el visor. A.SCRL (Desplazamiento automático)* (página 18).

1 Pulse SHIFT.

2 Pulse (2) (SET UP) varias veces hasta que aparezca el elemento que desee.

Cada vez que pulse (2) (SET UP), los elementos cambian de la siguiente forma:

CLOCK → CT → AMBER/GREEN → BEEP → RM → M.DSPL → A.SCRL*

• Cuando no se está reproduciendo ningún CD o MD, este elemento no aparece.

3 Pulse (4) (→) para seleccionar el ajuste que desee (por ejemplo: ON u OFF). 4 Pulse (SHIFT).

Una vez finalizado el ajuste de modo, el visor vuelve a la indicación de modo de reproducción normal.

Nota

Si aparece la indicación "SFT", pulse (SHIFT) para completar el ajuste de modo.

Refuerzo de los graves

D-bass

Es posible disfrutar de graves intensos y nítidos. La función D-bass refuerza la señal de baja frecuencia con una curva más marcada que la del refuerzo convencional de graves. Es posible recibir la línea de graves con mayor nitidez excepto que el volumen del sonido vocal no haya variado. El control D-BASS permite reforzar y ajustar el sonido de graves fácilmente.

Ajuste de la curva de graves

Gire el control D-BASS para ajustar el nivel de graves (1, 2 o 3).

"D-BASS" aparece en el visor.

Para cancelar, gire el control hasta OFF.

Nota

Si los graves se distorsionan, ajuste el control D-BASS o el volumen.

Equipo opcional

Unidad de CD/MD

Es posible controlar un máximo de diez unidades externas de CD/MD con esta unidad, con la siguiente configuración: Unidades de CD - máximo de cinco; Unidades de MD - máximo de cinco. Cualquier combinación de hasta diez unidades funcionará.

Si conecta una unidad opcional de CD con la configuración CD TEXT, la información CD TEXT aparecerá en el visor al reproducir discos CD TEXT.

Reproducción de discos compactos (CD) o de minidiscos (MD)

1 Pulse (SOURCE) varias veces para seleccionar CD o MD. 2 Pulse MODE hasta que aparezca la unidad que desee.

Se inicia la reproducción de CD/MD.

Si una unidad de CD/MD está conectada, todos los temas se reproducen desde el principio.

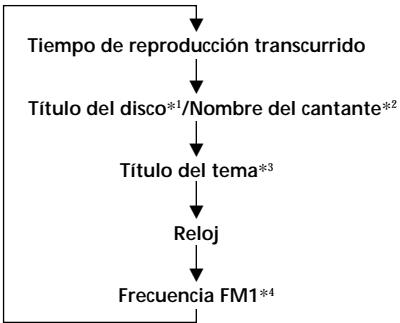

Cambio de los elementos del visor

Cada vez que pulse DSPL durante la reproducción de CD, CD TEXT o MD, el elemento cambiará de la siguiente forma:

1 Si no ha asignado título al disco o no hay registrado en el MD previamente ningún título de disco, el visor mostrará "NO NAME". 2 Si reproduce un disco CD TEXT, el nombre del cantante aparecerá en el visor después del título del disco. (Sólo para discos CD TEXT con nombre del cantante).

3 Si el título del tema de un disco CD TEXT o de un MD no se ha registrado previamente, el visor mostrará "NO NAME". 4 Mientras está activada la función AF/TA.

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En dicho modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Puede asignar un nombre personalizado para discos CD y CD TEXT con la función de memorando de discos. Consulte "Asignación de títulos a los discos compactos" (página 19). No obstante, si utiliza nombres personalizados, siempre tendrán prioridad sobre la información CD TEXT original al almacenarse tal información.

Desplazamiento automático del título de un disco

— Desplazamiento automático

Si el título del disco, el nombre del artista o el título del tema de un disco CD TEXT o MD es superior a 8 caracteres y la función de desplazamiento automático está activada, la información se desplaza por el visor automáticamente como se indica a continuación:

• El título del disco aparece al cambiar este (si se ha seleccionado el título de disco).
• El título del tema aparece al cambiar este (si se ha seleccionado el título de tema).

Si pulsa DSPL para cambiar el elemento mostrado, el título del disco o del tema del MD o del disco CD TEXT se desplaza automáticamente tanto si activa como si desactiva la referencia.

1 Durante la reproducción, pulse (SHIFT). 2 Pulse (2) (SET UP) varias veces hasta que aparezca "A.SCRL". 3 Pulse (4) (→) para seleccionar "A.SCRL-ON". 4 Pulse (SHIFT).

Para cancelar la función de desplazamiento automático, seleccione "A.SCRL-OFF" en el paso 3 anterior.

Nota

Para algunos discos con un gran número de caracteres, pueden ocurrir los siguientes casos:

— Algunos de los caracteres no se muestran. — La dirección de desplazamiento automático no funciona.

Consejo

Para desplazar el nombre largo de un disco MD o CD TEXT de forma manual después de activar la función de desplazamiento automático, pulse (SHIFT) y, a continuación, (←) (desplazamiento manual).

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o abajo una vez por cada tema que desee omitir.

Para localizar temas posteriores

Para localizar temas anteriores

Localización de un punto específico de un tema — Búsqueda manual

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o hacia abajo y manténgalo en esta posición. Suéltelo cuando encuentre el punto deseado.

Para buscar hacia delante

Para buscar hacia atrás

Conmutación a otros discos

Durante la reproducción, pulse cualquiera de los lados de PRESET/DISC.

Se inicia la reproducción del disco que se encuentra en la unidad actual.

Para discos anteriores

Para discos posteriores

Reproducción repetida de temas — Reproducción repetida

Es posible seleccionar:

• REP-1 - para repetir un tema.
• REP-2 - para repetir un disco.

1 Durante la reproducción, pulse (SHIFT) y, a continuación, 3 (PLAY MODE) varias veces hasta que aparezca "REP". 2 Pulse (4) (→) varias veces hasta que aparezca el ajuste que desee.

Se inicia la reproducción repetida.

3 Pulse (SHIFT).

Para volver al modo de reproducción normal, seleccione "REP-OFF" en el paso 2 anterior.

Reproducción de temas en orden aleatorio

— Reproducción aleatoria

Es posible seleccionar:

• SHUF-1 - para reproducir los temas del disco actual en orden aleatorio.
• SHUF-2 - para reproducir los temas de la unidad actual en orden aleatorio.
• SHUF-ALL - para reproducir todos los temas de todas las unidades en orden aleatorio.

1 Durante la reproducción, pulse (SHIFT) y, a continuación, 3 (PLAY MODE) varias veces hasta que aparezca "SHUF". 2 Pulse (4)(→) varias veces hasta que aparezca el ajuste que desee.

Se inicia la reproducción en orden aleatorio.

3 Pulse (SHIFT).

Para volver al modo de reproducción normal, seleccione "SHUF-OFF" en el paso 2 anterior.

Asignación de títulos a los discos compactos

— Memorando de discos (Unidad de CD con función de archivo personalizado)

Es posible asignar un título personalizado a cada disco, utilizando un máximo de ocho caracteres para cada uno de ellos. La asignación de títulos permitirá localizar los discos por el nombre y seleccionar los temas específicos que se quieran reproducir (página 21).

1 Reproduzca el CD y pulse PTY/LIST durante dos segundos.

2 Introduzca los caracteres.

Gire el dial en el sentido de las agujas del reloj para seleccionar los caracteres que desee.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - →* → / → → gt; → lt; → · →_ -)

Si gira el dial en el sentido contrario a las agujas del reloj, los caracteres aparecerán en orden inverso.

Si desea introducir un espacio en blanco entre caracteres, seleccione "_" (barra inferior).

2 Pulse (4)→ ) después de localizar el carácter que desee.

El cursor parpadeante se desplaza al espacio siguiente.

Si pulsa (1) (←) , el cursor parpadeante se desplaza al lado izquierdo.

3 Repita los pasos ① y ② para introducir el título completo.

3 Para volver al modo normal de reproducción de CD, pulse PTY/LIST durante dos segundos.

Consejo

Para borrar o corregir algún nombre, introduzca

Visualización del nombre del memorando de discos

Pulse DSPL) durante la reproducción de un CD o de un disco CD TEXT.

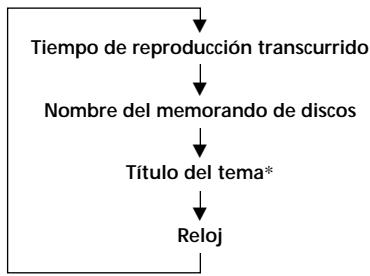

Cada vez que pulse DSPL durante la reproducción de CD o CD TEXT, el elemento cambia de la siguiente forma:

• Si conecta una unidad opcional de CD con la configuración CD TEXT, la información CD TEXT aparecerá en el visor al reproducir un disco CD TEXT.

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En este modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones por el visor (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Borrado del memorando de discos

1 Pulse (SOURCE) varias veces para seleccionar CD. 2 Pulse MODE varias veces para seleccionar la unidad de CD. 3 Pulse (PTY/LIST) durante dos segundos. 4 Pulse DSPL durante dos segundos. 5 Gire el dial para seleccionar el nombre que desee borrar. 6 Pulse (5) (ENTER) durante dos segundos. El nombre se borrará. Repita los pasos 5 y 6 para borrar otros nombres. 7 Pulse (PTY/LIST) durante dos segundos. La unidad vuelve al modo normal de reproducción de CD.

Nota

Si se borra el nombre personalizado, el visor mostrará la información CD TEXT original.

Localización de discos mediante el título

• Función de lista (Para una unidad de CD con la función de archivo personalizado o para una unidad de MD)

Esta función se puede utilizar con discos a los que se ha asignado un título personalizado. Para obtener más información sobre los títulos de disco, consulte "Asignación de títulos a los discos compactos" (página 19).

1 Pulse (PTY/LIST).

El título asignado al disco actual aparece en el visor.

Si asigna una etiqueta de memorando de discos a un disco CD TEXT, tendrá prioridad sobre la información CD TEXT original.

2 Pulse (PTY/LIST) varias veces hasta encontrar el disco deseado.

3 Pulse (ENTER) para reproducir el disco.

Notas

• Después de aparecer un título de disco durante cinco segundos, el visor vuelve a la indicación de modo de reproducción normal. Para desactivar la indicación, pulse (DSPL).
• Los títulos de tema no aparecen durante la reproducción de un MD o de un disco CD TEXT.
• Si no hay discos en el cargador, el visor muestra "NO DISC".
• Si no se ha asignado ningún nombre personalizado a un disco, el visor muestra
• Si la unidad no ha leído la información de discos, el visor muestra "NOT READ". Para introducir el disco, pulse en primer lugar el botón número y, a continuación, seleccione el disco que no se ha introducido. Hay también ciertas letras que no es posible mostrar (durante la reproducción de un MD o de un disco CD TEXT).

Selección de temas específicos para su reproducción

• Función de Banco (Para una unidad de CD con la función de archivo personalizado) Si asigna un título al disco, podrá ajustar la unidad para que omita o reproduzca los temas que seleccione.

1 Reproduzca el disco, pulse SHIFT y, a continuación, (3) (PLAY MODE) durante dos segundos.

Modo de edición de banco

Nota

Si no ha asignado títulos a los discos, el modo de banco no aparecerá; en su lugar aparecerá el modo de programa. Para volver al modo de reproducción normal, pulse ③ (PLAY MODE) durante dos segundos.

2 Desplace el control SEEK/AMS hacia arriba o abajo para seleccionar el número de tema que desee omitir y, a continuación, pulse ⑤ (ENTER).

La indicación cambia de “PLAY” a “SKIP”. Si desea volver al modo “PLAY”, vuelva a pulsar ⑤ (ENTER).

3 Repita el paso 2 para definir el modo "PLAY" o "SKIP" en todos los temas.

4 Pulse (3) (PLAY MODE) durante dos segundos.

La unidad vuelve al modo normal de reproducción de CD.

5 Pulse SHIFT.

Notas

• Es posible definir los modos "PLAY" y "SKIP" para un máximo de 24 temas.
• No es posible definir el modo "SKIP" para todos los temas de un CD.

Reproducción solo de temas relacionados

Es posible seleccionar:

• BANK-ON - para reproducir los temas con el ajuste "PLAY".
• BANK-INV (Inverso) - para reproducir los temas con el ajuste "SKIP".

1 Durante la reproducción, pulse SHIFT y, a continuación, 3 (PLAY MODE) varias veces hasta que aparezca "BANK". 2 Pulse 4 (→) varias veces hasta que aparezca el ajuste que desee.

La reproducción se inicia a partir del tema singular.

3 Pulse (SHIFT).

Para volver al modo normal de reproducción, seleccione "BANK-OFF" en el anterior paso 2.

Información complementaria

Precauciones

• Si aparca el automóvil bajo la luz solar directa y se produce un considerable aumento de temperatura en su interior, deje que la unidad se enfríe antes de utilizarla.
• Si la unidad no recibe alimentación, compruebe las conexiones en primer lugar. Si todo está en orden, examine el fusible.
• Si los altavoces no emiten sonido con un sistema de dos altavoces, ajuste el control de equilibrio en la posición central.
• Si reproduce la cinta durante mucho tiempo, el cassette puede calentarse debido al amplificador de potencia incorporado. No obstante, esto es normal.

Si desea realizar una consulta o solucionar algún problema referente a la unidad que no se mencione en este manual, póngase en contacto con el proveedor Sony más próximo.

Para mantener una alta calidad de sonido

Si existen soportes para bebidas cerca del equipo de audio, tenga cuidado de que no salpiquen zumos u otras bebidas dulces sobre el mismo, ya que la existencia de residuos azucarados en la unidad o en las cintas de cassette puede ensuciar los cabezales de reproducción, reducir la calidad de sonido o eliminar el sonido de reproducción.

Los kits de limpieza para cassettes no eliminan las sustancias azucaradas de los cabezales de cinta.

Notas sobre los cassettes

Cuidados de los cassettes

• No toque la superficie de la cinta del cassette, ya que la suciedad o el polvo ensucian los cabezales.
• Mantenga los cassettes alejados de equipos provistos de imanes incorporados, como altavoces y amplificadores, ya que el sonido de la cinta grabada podría borrarse o distorsionarse.
• No exponga los cassettes a la luz solar directa, a temperaturas extremadamente frías ni a la humedad.
• La existencia de holguras en la cinta puede provocar que esta se enrede en el mecanismo. Antes de insertarla, utilice un lápiz o un objeto similar para girar la bobina y eliminar holguras.

• Los cassettes deformados y las etiquetas mal adheridas pueden causar problemas al insertar o expulsar las cintas. Retire o adhiera con firmeza las etiquetas.

• Es posible que el sonido se distorsione cuando se reproduce el cassette. Los cabezales del reproductor de cassettes deben limpiarse después de 50 horas de uso.

Cassettes de duración superior a 90 minutos: No se recomienda el uso de cassettes de duración superior a 90 minutos excepto para reproducciones largas y continuas. La cinta utilizada en estos cassettes es muy fina y tiende a estirarse con facilidad. Las operaciones frecuentes de reproducción y parada de estas cintas pueden hacer que estas se enreden con el mecanismo de la platina de cassettes.

Mantenimiento

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno que coincida con el amperaje indicado en el fusible original. Si el fusible salta, compruebe la conexión de alimentación y sustitúyalo. Si antes de sustituirlo vuelve a saltar, es posible que exista un funcionamiento interno defectuoso. En tal caso, póngase en contacto con el proveedor Sony más próximo.

Advertencia

No utilice nunca un fusible con un amperaje superior al del suministrado con la unidad, ya que esta podría dañarse.

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores de la unidad y del panel frontal no están limpios. Para evitar que ocurra esto, abra el panel frontal pulsando y, a continuación, extraígalo y limpie los conectores con un bastoncillo de algodón humedecido en alcohol. No aplique demasiada fuerza. De otro modo, podrán dañarse los conectores.

Unidad principal

Parte posterior del panel frontal

Notas

• Como medida de seguridad, antes de limpiar los conectores, apague el motor y extraiga la llave del interruptor de encendido.
• No toque nunca los conectores directamente con los dedos o con cualquier dispositivo metálico.

Desmontaje de la unidad

1

2

3

4

Especificaciones

Sección del reproductor de cassettes
Pista de cinta	4 pistas, 2 canales, estéreo
Fluctuación y trémolo	0,08 % (WRMS)
Respuesta de Frequencia	30 - 18.000 Hz
RelaciónSEO-Ruido
	Tipo de cassette
	TYPE II, IV* 61 dB
	TYPE I 58 dB
	* XR-C6220R solamente

Sección del sintonizador

FM

Gama de sintonización	87,5 - 108,0 MHz
Terminal de antenna	Conector de antenna externa
Frecuencia interna	10,7 MHz
Sensibilitad可用able	9 dBf
Selectividad	75 dB a 400 kHz
RelaciónSEOAL-RUIDO	65 dB (estéreo),68 dB (mono)
Distorsión armónica a 1 kHz	0,7 % (estéreo),0,4 % (mono)
Separación	35 dB a 1 kHz
Respuesta de Frequencia	30 - 15.000 Hz

MW/LW

Gama de sintonización	MW: 531 - 1.602 kHz LW: 153 - 281 kHz
Terminal de antenna	Conector de antenna externa
Frecuencia intermedia	10,7 MHz/450 kHz
Sensibilidad	MW: 30 μV LW: 50 μV

Sección del amplificador de potencia

Salidas	Salidas de altavoz (conectores de sellado seguro)
Impedancia de altavoz	4 - 8 ohmios
Salida maximal de potencia	40 W × 4 (a 4 ohmios)

Generales
Salidas	XR-C6220R: Salidas de audio (2) XR-C6210R: Entrada de audio (1) Cable de control de relé de antenna motorizada Cable de control de amplíficator de potencia Cable de control de atenuación para téléphone (XR-C6220R solamente)
Controles de tono	Graves ±8 dB a 100 Hz Agudos ±8 dB a 10 kHz
Requisitos de alimentación	Batería de automóvil de 12 V CC (toma a tierra negativa)
Dimensiones	Aprox. 188 × 58 × 181 mm (an/al/prf)
Dimensiones de montaje	Aprox. 182 × 53 × 164 mm (an/al/prf)
Masa	Aprox. 1,2 kg
Accesorios suministrados	Mando rotativo (1) Componentes para instalación y conexiones (1 juego) Estuche para el panel frontal (1)
Accesorios OPCIONES	Cable BUS (suministrado con un cable de pines RCA) RC-61 (1 m), RC-62 (2 m)
Equipo optional	Cambiador de CD (10 discs) CDX-828, CDX-727 Cambiador de MD (6 discs) MDX-65 Otros cambiadores de CD/MD con el sistema BUS de Sony Selector de fuente XA-C30

Diseño y especificaciones sujetos a cambio sin previo aviso.

Guía de solución de problemas

Antes de consultar la lista que aparece a continuación, revise los procedimientos de conexión y funcionamiento.

Generales

Problema	Causa/Soluciones
Ausencia de sonido.	·Cancele la funciona ATT. ·Ajuste el control de equilibrio entre los altavoces en la posición central para sistemas de 2 altavoces. ·Gire el dial en el sentido de las agujas del reloj paraJKLM volumen.
Se ha bomrado el contenido de la memoria.	·Ha desconnectado el cable de alimentación o la batería. ·Se pulsó el botón de restauración. →Vuelva a realizar el almacenimiento en la memoria.
El visor no muestraindicaciones.	Retire el panel frontal y limpie los conectores. Para Obtener más informática, consulte elApartado “Limpieza de los connectores” (頁quina 24).

Reproducción de cintas

Problema	Causa/Soluciones
El sonido se distorsiona.	Contaminación del CZal de cinta. → Limpie el CZal con un cassette de limpieza de tipo seco disponible en el mercado.
AMS no funciona corRECTamente.	·Se produce ruido en el espacio entre temas. ·Un espacio en blanco es demasiado corto (inferior a quatre segundos). ·Ha desplazado el control SEEK/AMS hacía arriba inmediamente antes de los temasSIGUIENTES. ·Ha desplazado el control SEEK/AMS hacía abajo inmediamente despues del comienzo del tema. ·Una pausa larga o una parte de bajas Frequencias, o un极高 de sonido muy bajo se interpreta como un espacio en blanco.

Recepción de radio

Problema	Causa/Soluciones
No es possible realizar la sintonización de programación.	• Memorice la Frequencia correcta. • La emisión es demasiado débil.
No es possibleemployar la sintonización automatística.	La emisión es demasiado débil. →Utilice la sintonización manual.
La indicación “ST” parpadea.	• Sintonice la Frequencia con precision. • La emisión es demasiado débil. →Realice el ajuste en el modo monofónico MONO (頁ina 8).

Funciones RDS

Problema	Causa/Soluciones
La búsqueada (SEEK) se inicia afterwards de unoicosometimesde esucha.	La emisión no es TP o es deolenal débil. → Pulse (AF/TA)varias vezes hasta que aparezca “AF TA-OFF”.
Ausencia de announcements de tráfico.	• Active “TA”. • La emisión no emite announcements de tráfico a pesar de ser TP. → Sintonice另一边 emisión.
PTY muestra “NONE”.	La emisión no specifies el tipo de programa.

Reproducción de CD/MD

Problema	Causa/Soluciones
El sonido se recibe entrecortado.	Disco suejo o defectuoso.
No es possible desactivar la indicación “-”.	No es possible asignar titles a MDs, a menos que conecte unaunidad de CD con la función de archivo personalizzato.→ Pulse (PTY/LIST) durante dos segundos.

Indicaciones de error (cuando se ha conectado una unidad de CD/MD opcional)

Las siguientes indicaciones parpadearán durante cinco segundos aproximadamente y se oirá una alarma.

Indicación	Causa	Soluciones
NO MAG	No ha insertado el cargador de discs en la unidad de CD/MD.	Inserte el cargador de discs en la unidad de CD/MD.
NO DISC	No ha insertado ningún disco en la unidad de CD/MD.	Inserte los discos en la unidad de CD/MD.
NG DISCS	No es possible reproducir un CD/MD debido aitarian problema.	Inserte otro CD/MD.
ERROR*1	Un CD está sucio o insertado al revés.*2	Limpie el CD o insertelo correctamente.
	No es possible reproducir un MD debido aitarian problema.*2	Inserte(other MD.
BLANK*1	No ha grabado ningún tema en el MD.*2	Reproducza un MD con temas grabados.
RESET	No es possibleemployar la unidad de CD/MD debido aitarian problema.	Pulse el botón de restauración de la unidad.
NO READY	La taps de la unidad de MD está abierta o los minidiscos no se han insertado correctamente.	Cierre la taps o inserte los minidiscos correctamente.
HI TEMP	La temperature ambientesa superior a 50°C.	Espere hasta que la temperatura descienda por debajo de 50°C.

1 Cuando se produce un error durante la reproducción de un CD o MD, el número del CD o del MD no aparece en el visor. 2 El visor muestra el número del disco que causa el error.

Si el problema no se resuelve con las sugerencias anteriormente enumeradas, póngase en contacto con el proveedor Sony más próximo.

¡Bienvenido!

Dispositivo de CD/MD

Sensor de Música Automática (AMS)

Esta función no funciona en el Reino Unido ni en otras áreas.

• Ver los nombres memorizados.
• Ver el tipo de programa.

Unidades de CD: cinco como máximo

Unidades de MD: cinco como máximo

Puede utilizar cualquier combinación hasta un máximo de diez unidades.

— Lista de títulos (Dispositivo de CD con función de archivo personalizado)

Borrar la lista de títulos

Parte posterior del panel frontal

Notas

Guía de resolución de problemas
