Tipo de producto	Autorradio
Marca	Sony
Modelo	XR-C5110R
Dimensiones (L x A x P)	178 x 50 x 160 mm
Peso	1,2 kg
Alimentación	12 V CC (batería del vehículo)
Potencia de salida máxima	4 x 40 W
Reproductor de CD	Sí, compatible con CD-R/RW
Sintonizador	FM/AM, RDS
Entrada auxiliar	Conector mini-jack de 3,5 mm en el panel frontal
Salidas preamplificadas	1 salida para subwoofer (RCA)
Pantalla	LCD de segmentos retroiluminado
Panel frontal desmontable	Sí, por seguridad
Ecualizador	Ajustes predefinidos de ecualización (Rock, Pop, Jazz, etc.)
Reloj	Sí, visualización de 12/24 horas
Ajustes de sonido	Graves, agudos, balance, fading
Mantenimiento	Limpiar el panel frontal con un paño suave y seco
Seguridad	Panel frontal desmontable, código de seguridad (opcional)
Piezas de repuesto	Mando a distancia (RM-X114), haz de conectores, protector
Reparabilidad	Índice de reparabilidad no comunicado

Preguntas frecuentes - XR-C5110R SONY

¿Cómo instalar el Sony XR-C5110R en mi coche?

La instalación requiere un kit de montaje adaptado al diámetro de su tablero (1 DIN). Conecte el arnés de cables suministrado al arnés original del vehículo respetando los códigos de colores (rojo: alimentación, amarillo: memoria, negro: masa). Utilice los terminales suministrados y aísle las conexiones.

¿Cómo ajustar el reloj en el XR-C5110R?

Mantenga presionado el botón DSPL (Pantalla) durante 2 segundos hasta que la hora parpadee. Gire la perilla de volumen para ajustar las horas, luego presione DSPL para pasar a los minutos. Gire la perilla para ajustar los minutos y presione nuevamente DSPL para confirmar.

¿Qué hacer si el autorradio no enciende?

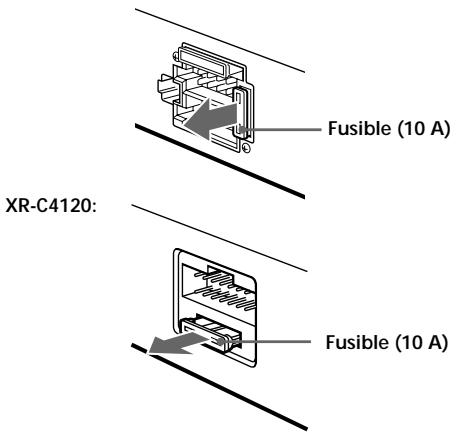

Verifique primero el fusible del vehículo (a menudo 10A o 15A). Asegúrese de que el cable rojo (alimentación) esté bien conectado a una fuente de 12V después del contacto. Verifique también el cable amarillo (memoria) y la masa (cable negro). Si todo está correcto, pruebe otro dispositivo en el mismo enchufe.

¿Cómo usar la entrada auxiliar (AUX)?

Conecte su dispositivo (smartphone, reproductor MP3) al conector AUX IN en el panel frontal con un cable mini-jack de 3,5 mm. Presione el botón SOURCE hasta que aparezca AUX en la pantalla. El volumen se ajusta normalmente.

¿Cómo programar las emisoras de radio preestablecidas?

Seleccione la banda FM o AM con el botón BAND. Busque una emisora manualmente o en automático (botón SEEK). Mantenga presionado uno de los botones numerados (1 a 6) hasta escuchar un pitido. La emisora queda memorizada.

¿Qué significa la visualización 'CODE' en la pantalla?

Se ha activado un código de seguridad. Ingrese el código de 4 dígitos suministrado con el aparato usando los botones numerados. Si se pierde el código, contacte a un servicio autorizado de Sony. Después de 5 intentos fallidos, el aparato suele bloquearse por un período prolongado.

¿Cómo retirar el panel frontal del XR-C5110R?

Presione el botón RELEASE ubicado en el panel frontal. El panel se desbloquea y se puede retirar tirando suavemente hacia usted. Para volver a colocarlo, alinee los clips y empuje hasta que haga clic.

¿Puedo conectar un amplificador externo?

Sí, el autorradio dispone de una salida preamplificada SUBWOOFER (RCA). Puede conectar un amplificador externo para subwoofer. Ajuste el nivel de salida a través del menú del autorradio (SUB LEVEL).

¿Cómo limpiar el autorradio?

Use un paño suave y seco para limpiar el panel frontal. Nunca use productos químicos o abrasivos. Para los conectores, una ráfaga de aire seco puede eliminar el polvo. Evite todo contacto con el agua.

¿Qué tipos de CD son compatibles?

El reproductor acepta CD de audio estándar, CD-R y CD-RW grabados en formato de audio. Los CD MP3 no son compatibles con este modelo. Asegúrese de que los discos no estén rayados o sucios.

MANUAL DE USUARIO XR-C5110R SONY

Manual de instrucciones ES

Bruksanvisning

Para obtener información sobre la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

Vi hänvisar till det medföljande häftet angående montering/anslutningar.

Gracias por adquirir este reproductor de casetes Sony. Esta unidad le permitirá disfrutar de diversas funciones, incluso un mando rotativo (suministrado con la unidad XR-C4120, opcional con la unidad XR-C5120R/C5110R).

Además de las operaciones de reproducción de casetes y de la radio, es posible ampliar el sistema mediante la conexión de una unidad*1 de CD/MD opcional.

Cuando emplee esta unidad o una unidad de CD opcional conectada con la referencia CD TEXT, la información CD TEXT aparecerá en el visor al reproducir discos CD TEXT*2.

1 Es posible conectar un cambiador de CD, un cambiador de MD, un reproductor de CD o un reproductor de MD. ² Un disco CD TEXT es un CD de audio que contiene información, como el título del disco, nombre del cantante y títulos de los temas. Esta información está registrada en el disco.

Índice

Sólo esta unidad

Localización de los controles 3

Procedimientos iniciales

Restauración de la unidad 4 Extracción del panel frontal. 4 Ajuste del reloj 5

Reproductor de casetes

Escucha de CINTAS 6 Reproducción de CINTAS en diversos modos....7

Radio

Memorización automática de emisoras — Memorización de la mejor sintonía (BTM) 7 Memorización de las emisoras deseadas...... 8 Recepción de emisoras memorizadas 8

RDS (XR-C5120R/C5110R solamente)

Descripción general de la función RDS 9 Visualización del nombre de la emisora...... 9 Resintonización automática del mismo programa Frecuencias alternativas (AF) 9 Recepción de anuncios de tráfico 11 Programación de emisoras RDS con los datos AF y TA 11 Localización de emisoras mediante el tipo de programa 12 Ajuste automático del reloj 13

Otras funciones

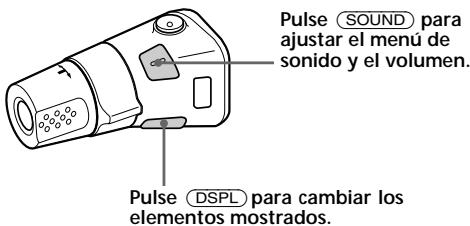

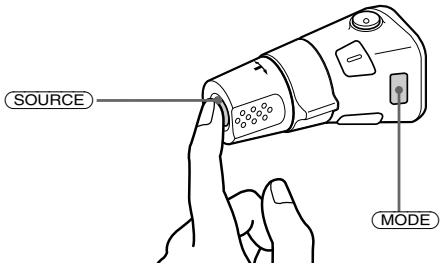

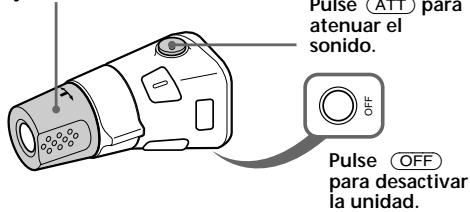

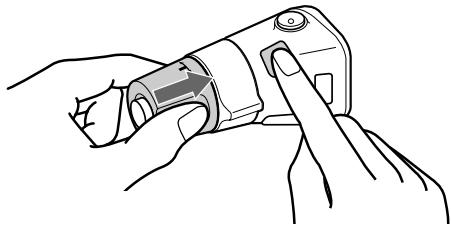

Etiquetado del mando rotativo 14 Uso del mando rotativo. 14 Ajuste de las características de sonido 16 Atenuación del sonido 16 Cambio de los ajustes de sonido y visualización 16 Refuerzo de los graves -D-bass 17

Equipo opcional

Unidad de CD/MD

Reproducción de discos compactos (CD) o de minidiscos (MD) 18

Reproducción repetida de temas - Reproducción repetida 19 Reproducción de temas en orden aleatorio — Reproducción aleatoria 19

Información complementaria

Precauciones 20 Mantenimiento 21 Desmontaje de la unidad 21 Especificaciones 22 Guía de solución de problemas. 23

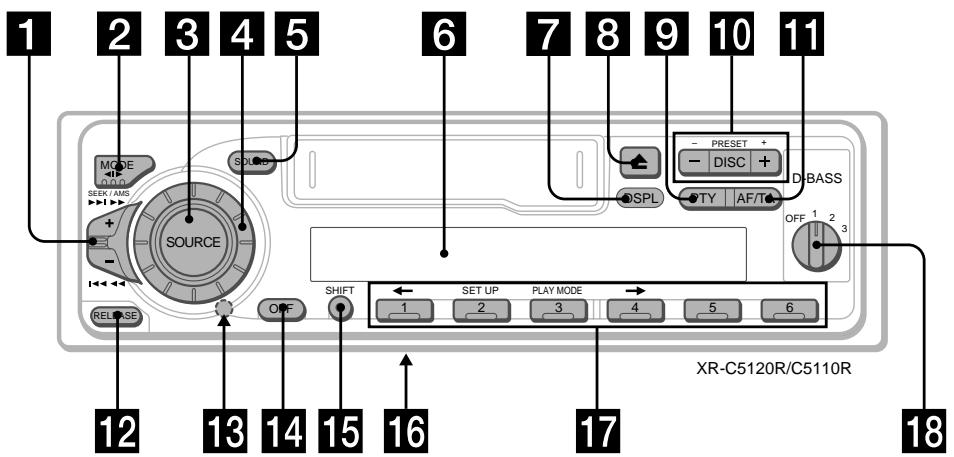

Localización de los controles

Consulte las páginas enumeradas para obtener más información.

1 Control SEEK/AMS (búsqueda/Sensor de música automática/búsqueda manual) 6, 8, 10, 13, 19 2 Botón MODE (▶)

Durante la reproducción de cintas: Cambio del sentido de reproducción 6

Durante la recepción de radio: Sección de banda (BAND) 7, 8

Durante la reproducción de CD/MD: Selección de unidad de CD/MD 18

3 Botón SOURCE (TAPE/TUNER/CD/MD) 6, 7, 8, 11, 18 4 Dial (control de volumen/graves/agudos/izquierdo-derecho/trasero-delantero) 5, 16 5 Botón SOUND 16 6 Visor 7 Botón DSPL (cambio del modo de indicación) 6, 8, 9, 18 8 Botón (expulsión) 6 9 Botón PTY (XR-C5120R/C5110R solamente)

Programa RDS 13

10 Botón PRESET/DISC Durante la recepción de radio: Selección de emisoras memorizadas 8 Durante la reproducción de CD/MD: Cambio de discos 19 1 Botón AF/TA (XR-C5120R/C5110R solamente) 9, 10, 11, 12 Botón de liberación del panel frontal RELEASE 4, 21 18 Botón de restauración (situado en el lado frontal de la unidad, oculto por el panel frontal) 4 14 Botón OFF 4,6 Botón SHIFT PLAY MODE 7,8,10,12,19 SET UP 5,13,16,18 16 Selector POWER SELECT (situado en la parte inferior de la unidad) Consulte "Selector POWER SELECT" en el manual de instalación y conexiones. 17 Botones numéricos 8, 10, 12 18 Control D-BASS 17

Procedimientos iniciales

Restauración de la unidad

Antes de utilizar la unidad por primera vez o después de sustituir la batería del automóvil, es necesario restaurar dicha unidad.

Extraiga el panel frontal y pulse el botón de restauración con un objeto puntiagudo, como un bolígrafo.

Botón de restauración

Nota

Al pulsar el botón de restauración se borrarán el ajuste del reloj y algunas funciones memorizadas.

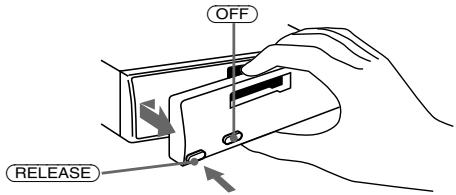

Extracción del panel frontal

Es posible extraer el panel frontal de esta unidad con el fin de evitar su robo.

1 Pulse (OFF). 2 Pulse (RELEASE), deslice el panel frontal ligeramente hacia la izquierda y tire de él hacia afuera.

Notas

• Tenga cuidado para que el panel no se caiga cuando lo extraiga de la unidad.
• Si extrae el panel mientras la unidad está encendida, la alimentación se desactivará automáticamente para evitar que los altavoces se dañen.
• Cuando haya conseguido el panel frontal, guárdelo en el estuche suministrado para el mismo.

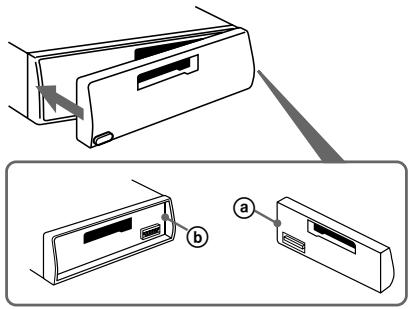

Inserción del panel frontal

Fije la parte ⑧ del panel con la parte ⑥ de la unidad como muestra la ilustración y presione sobre el lado izquierdo del panel hasta que oiga un chasquido.

Notas

• Asegúrese de no fijar el panel frontal al revés.
• No ejerza excesiva presión sobre el panel frontal al fijarlo a la unidad.
• No ejerza demasiada presión sobre el visor del panel frontal.
• No exponga el panel frontal a la luz solar directa ni a fuentes térmicas, como conductos de aire caliente, ni lo deje en un lugar húmedo. No lo deje nunca sobre el salpicadero de un automóvil aparcado bajo la luz solar directa ni en ningún otro lugar donde pueda producirse un aumento considerable de la temperatura.

Alarma de precaución

Si gira el interruptor de la llave de encendido a la posición OFF sin haber extraído el panel frontal, la alarma de precaución emitirá pitidos durante unos segundos (solo si el selector POWER SELECT de la parte inferior de la unidad está ajustado en la posición A). Si conecta un amplificador de potencia opcional y no utiliza el amplificador incorporado, se desactivará el pitido.

Ajuste del reloj

El reloj dispone de una indicación digital de 24 horas.

Ejemplo: Para ajustar el reloj a las 10:08

1 Pulse (SHIFT) y, a continuación, (2) (SET UP) varias veces hasta que aparezca "CLOCK".

SET

LOCK

1 Pulse (4)(→)

5E

1

La indicación de hora parpadea.

Ajuste la hora.

para retroceder

para avanzar

SET

11111

3 Pulse (4)(→)

SET

111

La indicación de los minutos parpadea.

Ajuste los minutos.

para retroceder

para avanzar

SET

12

2 Pulse (SHIFT).

1

El reloj se pone en funcionamiento.

3 Pulse (SHIFT).

Una vez realizado el ajuste del reloj, el visor volverá a la normalidad.

Nota

Si el selector POWER SELECT de la parte inferior de la unidad se ajusta en la posición 8, active primero la alimentación y, a continuación, ajuste el reloj.

Reproductor de casetes

Escucha de cintas

Inserte un casete.

La reproducción se inicia de forma automática.

Si ya hay un casete insertado, pulse

SOURCE varias veces hasta que aparezca

"FWD" o "REV" para iniciar la reproducción.

Se reproduce la cara orientada hacia arriba.

Se reproduce la cara orientada hacia abajo.

Consejo

Para cambiar el sentido de reproducción de la cinta, pulse MODE

Para	Pulse
Detener la reproducción	OFF
Expulsar el cassette	▲

Bobinado rápido de la cinta

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o abajo y manténgalo en esta posición.

Avance rápido

Rebobinado

Para la reproducción durante el avance rápido o el rebobinado, pulse MODE.

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o hacia abajo y suéltelo cada vez que llegue al tema que desea omitir.

Es posible omitir un máximo de nueve temas de una vez.

Para localizar temas posteriores.

Para localizar temas anteriores.

Nota.

La función AMS puede no activarse si:

— los espacios en blanco entre los temas son inferiores a un segundo — hay ruido entre los temas — existen largas secciones con volumen bajo o sin sonido.

Cambio de los elementos mostrados.

Cada vez que pulse DSPL, el elemento cambiará de la forma siguiente:

• Siempre que está activada una de las siguientes unidades.
• Función ATA.
• Función AF/TA (XR-C5120R/C5110R).

Después de seleccionar el elemento deseado, el visor MMI cambia automáticamente al modo de desplazamiento de indicaciones después de uno segundos.

En este modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Reproducción de cintas en diversos modos

Es posible reproducir la cinta en los siguientes modos:

• REP (reproducción repetida), que permite repetir el tema actual.
• METAL (Metal)* permite reproducir una cinta metálica o CrO₂ .
• BL SKP (omisión de espacios en blanco), que omite espacios en blanco superiores a ocho segundos.
• A'TA (activación automática del sintonizador) activa automáticamente el sintonizador durante el bobinado rápido de la cinta.

1 Durante la reproducción, pulse (SHIFT). Aparece "SHIFT-ON" en el visor.

FHJ SHIFT EN

2 Pulse ③ (PLAY MODE) varias veces hasta que aparezca el modo de reproducción deseado.

Cada vez que pulse (3) (PLAY MODE), los elementos cambiarán de la siguiente forma: REP → METAL* → BL SKP → ATA

• XR-C5120R/C4120 solamente

3 Pulse (4) (→) para seleccionar "ON".

Se inicia el modo de reproducción.

4 Pulse (SHIFT).

Para volver al modo normal de reproducción, seleccione "OFF" en el paso 3 anterior.

Nota

Si aparece la indicación "SFT", pulse (SHIFT) para completar el ajuste de modo.

Radio

Memorización automática de emisoras

— Memorización de la mejor sintonía (BTM)

Esta unidad selecciona las emisoras de señal más intensa y las memoriza por orden de frecuencia. Es posible almacenar hasta 6 emisoras de cada banda (FM1, FM2, FM3, MW y LW).

Precaución

Para sintonizar emisoras durante la conducción, utilice la función de memorización de la mejor sintonía para evitar accidentes.

1 Pulse SOURCE varias veces para seleccionar el sintonizador.

Cada vez que pulse SOURCE, la fuente cambia de la siguiente forma:

• Si el equipo opcional correspondiente no está conectado, el elemento no aparecerá.

2 Pulse MODE varias veces para seleccionar la banda.

Cada vez que pulse MODE, la banda cambia de la siguiente forma:

3 Pulse SHIFT y, a continuación, (PLAY MODE) varias veces hasta que aparezca "B.T.M".

4 Pulse (4)(→)

La unidad almacena en los botones numéricos las emisoras por orden de frecuencia.

La unidad emite un pitido cuando el ajuste se almacena.

5 Pulse (SHIFT).

Notas

• La unidad no almacena emisoras de señales débiles. Si se reciben pocas emisoras, algunos botones numéricos conservarán su ajuste anterior.
• Si el visor muestra un número, la unidad almacenará las emisoras a partir del mostrado en el visor.

Memorización de las emisoras deseadas

Es posible memorizar hasta 18 emisoras de FM (6 cada una para FM1, 2 y 3), hasta 6 de MW y 6 de LW en el orden que prefiera.

1 Pulse (SOURCE) varias veces para seleccionar el sintonizador. 2 Pulse (MODE) varias veces para seleccionar la banda. 3 Desplace el control SEEK/AMS hacia arriba o hacia abajo para sintonizar la emisora que desea almacenar en el botón número. 4 Pulse y mantenga pulsado el botón numérico que desee (de 1 a 6) hasta que aparezca "MEM". En el visor aparecerá la indicación del botón número.

Nota

Si almacena otra emisora en el mismo botón numérico, la emisora previamente almacenada se borrará.

Recepción de emisoras memorizadas

1 Pulse (SOURCE) varias veces para seleccionar el sintonizador. 2 Pulse MODE varias veces para seleccionar la banda. 3 Pulse el botón número (① a ⑥) en el que está almacenada la emisión que desee.

Consejo

Pulse cualquier botón de PRESET/DISC para recibir las emisoras en el orden en el que están almacenadas en la memoria (función de búsqueda programada).

Si no puede sintonizar una emisora programada

Desplace momentáneamente el control SEEK/AMS hacia arriba o abajo para buscar la emisión (sintonización automática).

La exploración se detiene al recibirse una emisión. Desplace el control SEEK/AMS hacia arriba o abajo varias veces hasta recibir la emisión que desee.

Nota

Si la sintonización automática se detiene con demasiada frecuencia, pulse (SHIFT) y, a continuación, (3) (PLAY MODE) varias veces hasta que el visor muestre "LOCAL" (modo de búsqueda local). A continuación, pulse (4) (→) para seleccionar "LOCAL-ON". Pulse SHIFT. Solo se sintonizarán las emisoras de señal relativamente intensa.

Consejo

Si conoce la frecuencia de la emisora que desea escuchar, desplace el control SEEK/AMS hacia arriba o abajo y manténgalo en esta posición hasta que aparezca la frecuencia que desee (sintonización manual).

Si la recepción de FM en estéreo es de mala calidad — Modo monofónico

1 Durante la recepción de radio, pulse (SHIFT) y, a continuación, (3) (PLAY MODE) varias veces hasta que aparezca "MONO". 2 Pulse (4) (→) varias veces hasta que aparezca "MONO-ON".

El sonido mejorará, excepto que será monofónico (la indicación "ST" desaparecerá).

3 Pulse (SHIFT).

Para volver al modo normal, seleccione "MONO-OFF" en el anterior paso 2.

Cambio de los elementos mostrados

Cada vez que pulse DSPL, los elementos cambiarán de la siguiente forma:

Frecuencia (Nombre de la emisora)* ↔ Reloj

• Al sintonizar una emisora de FM que transmite datos RDS, aparecerá el nombre de la misma (XR-C5120R/C5110R solamente).

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En este modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Descripción general de la función RDS

El Sistema de datos de radio (RDS) es un servicio de radiodifusión que permite a las emisoras de FM transmitir información digital complementaria junto con las señales normales de programas de radio. Este sistema estéreo para automóvil ofrece, entre otros, los siguientes servicios: resintonización automática del mismo programa, recepción de anuncios de tráfico y localización de emisoras mediante el tipo de programa.

Notas

• La disponibilidad de todas las funciones RDS está determinada por el país o la región.
• La función RDS puede no activarse correctamente si la señal es débil o si la emisora sintonizada no transmite datos RDS.

Visualización del nombre de la emisora

El nombre de la emisora actual se ilumina en el visor.

Al sintonizar una emisora de FM que transmita datos RDS, el nombre de la misma se ilumina en el visor.

F11

Nota

La indicación “**” significa que se recibe una emisora RDS.

Cambio de los elementos mostrados

Cada vez que pulse DSPL, los elementos cambiarán de la siguiente forma:

Nombre de la emisora (Frecuencia) ↔ Reloj

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En dicho modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Nota

Aparecerá “NO NAME” si la emisión recibida no transmite datos RDS.

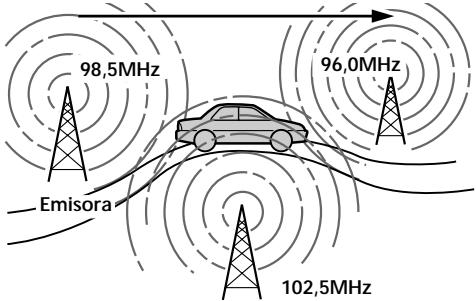

Resintonización automática del mismo programa

Frecuencias alternativas (AF)

La función de frecuencias alternativas (AF) selecciona y resintoniza automáticamente la emisora de señal más intensa dentro de una red. Mediante el uso de esta función, es posible escuchar continuamente el mismo programa durante un largo viaje sin necesidad de volver a sintonizar la emisora manualmente.

Las frecuencias cambian automáticamente.

1 Seleccione una emisora de FM (página 7). 2 Pulse AF/TA varias veces hasta que "AF-ON" se ilumine en el visor.

La unidad comienza a buscar una emisora alternativa de señal más intensa dentro de la misma red.

Nota

Si no existe ninguna emisora alternativa en la zona y no es necesario buscarla, desactive la función AF pulsando AF/TA varias veces hasta que "AF TA-OFF" se ilumine.

Cambio de los elementos del visor

Cada vez que pulse AF/TA, los elementos visualizados cambian de la siguiente forma:

• Seleccione este elemento para activar las funciones AF y TA.

Notas

• La indicación "NO AF" y el nombre de la emisora parpadean alternativamente si la unidad no encuentra una emisora alternativa en la red.
• Si el nombre de la emisión comienza a parpadear antes de la selección de una emisión con la configuración AF activada, significa que no hay disponible ninguna frecuencia alternativa. Desplace el control SEEK/AMS hacia arriba o abajo hasta que el nombre de la emisión parpadee (sin superar un lapso de ocho segundos). La unidad inicia la búsqueda de otra ocurrencia con los mismos datos PI (Identificación de programa) (se muestra "PI SEEK" y no se recibe sonido). Si la unidad no consigue encontrar otra frecuencia, se muestra "NO PI" y la unidad vuelve a la frecuencia seleccionada anteriormente.

Recepción de programas regionales

La función de activación regional ("REG-ON") de esta unidad permite permanecer en la sintonía de un programa regional sin cambiar a otra emisora. (Observe que es necesario activar la función AF). El ajuste de fábrica de la unidad es "REG-ON". No obstante, si desea desactivar la función, realice lo siguiente:

1 Durante la recepción de radio, pulse (SHIFT) y, a continuación, (3) (PLAY MODE) varias veces hasta que aparezca "REG". 2 Pulse (4) (→) varias veces hasta que aparezca "REG-OFF". 3 Pulse (SHIFT).

Observe que al seleccionar "REG-OFF" la unidad podrá cambiar a otra emisora regional de la misma red.

Para volver a la activación regional, seleccione "REG-ON" en el anterior paso 2.

Nota

Esta función no se activa en el Reino Unido ni en determinadas zonas.

Función de enlace local (sólo Reino Unido)

La función de enlace local permite seleccionar otras emisoras locales de la zona, excepto las que estén almacenadas en los botones numéricos.

1 Pulse un botón número en el que haya almacenado una emisora local. 2 En un intervalo de cinco segundos, vuelva a pulsar el botón numérico de la emisora local. 3 Repita este procedimiento hasta recibir la emisora local que desee.

Recepción de anuncios de tráfico

Los datos de anuncios de tráfico (TA) y de programas de tráfico (TP) permiten sintonizar automáticamente una emisión de FM que está emitiendo anuncios de tráfico, aunque esté escuchando otras fuentes de programa.

Pulse (AF/TA) varias veces hasta que "TA-ON" o "AF TA-ON" se ilumine en el visor.

La unidad comienza a buscar emisoras que emitan información sobre tráfico. "TP" se ilumina en el visor al encontrar una emisora que emita anuncios de tráfico.

Al iniciarse el anuncio de tráfico, "TA" parpadea. Esta indicación deja de parpadear cuando el anuncio finaliza.

Consejo

Si el anuncio de tráfico comienza mientras escucha otra fuente de programa, la unidad cambia automáticamente al anuncio y vuelve a la fuente original al finalizar este.

Notas

• "NO TP" parpadea durante cinco segundos si la emisión recibida no emite anuncios de tráfico. A continuación, la unidad comienza a buscar una emisión que emita dichos anuncios.
• Si la indicación "EON" aparece junto con "TP" en el visor, significa que la emisión actual utiliza la emisión de anuncios de tráfico de otras emisoras de la misma red.

Para cancelar el anuncio de tráfico actual

Pulse AF/TA 0 SOURCE

Para cancelar todos los anuncios de tráfico, desactive la función pulsando AF/TA hasta que "AF TA-OFF" se ilumine.

Programación del volumen de los anuncios de tráfico

Es posible programar previamente el nivel de volumen de los anuncios de tráfico, de forma que estos no pasen inadvertidos. Al comenzar un anuncio, el volumen se ajustará automáticamente al nivel programado.

1 Seleccione el nivel de volumen que desee. 2 Pulse (AF/TA) durante dos segundos. Se muestra "TA" y se almacena el ajuste.

Recepción de anuncios de urgencia

Si se emite un anuncio de urgencia cuando escucha la radio, el programa cambiará automáticamente al anuncio. Si escucha una fuente que no sea la radio, es posible recibir anuncios de urgencia si activa la función AF o TA. En este caso, la unidad cambiará automáticamente a dichos anuncios independientemente de la fuente que esté escuchando en ese momento.

Programación de emisoras RDS con los datos AF y TA

Al programar las emisoras RDS, la unidad almacena los datos de cada emisora, así como su frecuencia, de forma que no sea necesario activar la referencia AF o TA cada vez que sintonice la emisora programada. Es posible seleccionar un ajuste diferente (AF, TA o ), para cada emisora programada, o bien el mismo para todas.

Programación del mismo ajuste para todas las emisoras programadas

1 Seleccione una banda de FM (página 7). 2 Pulse (AF/TA) varias veces para seleccionar "AF-ON", "TA-ON" o "AF TA-ON" (tanto para la referencia AF como para la TA). Observe que si selecciona "AF TA-OFF" se almacenarán tanto las emisoras RDS como las que no lo son. 3 Pulse SHIFT, y a continuación, (PLAY MODE) varias veces hasta que aparezca "B.T.M". 4 Pulse ④ (→) hasta que "B.T.M" parpadee. 5 Pulse (SHIFT).

Programación de ajustes individuales para cada emisora programada

1 Seleccione una banda de FM y sintonice la emisora que desee. 2 Pulse (AF/TA) varias veces para seleccionar "AF-ON", "TA-ON" o "AF TA-ON" (tanto para la referencia AF como para la TA). 3 Pulse y mantenga pulsado el botón numérico que desee hasta que aparezca "MEM". Repita el procedimiento a partir del paso 1 para programar otras emisoras.

Consejo

Si desea cambiar el ajuste AF y/o TA predefinido después de sintonizar la emisora memorizada, active o desactive la función AF o TA.

Localización de emisoras mediante el tipo de programa

Es posible localizar la emisora que desee mediante la selección de uno de los tipos de programa que aparecen a continuación.

Tipos de programa	Indicación
Noticias	NEWS
Temas deactualidad	AFFAIRS
Información	INFO
Deportes	SPORT
Educación	EDUCATE
Drama	DRAMA
Cultura	CULTURE
Ciencia	SCIENCE
Variedades	VARIED
Música pop	POP M
Música rock	ROCK M
Música fácil de escuchar	EASY M
Clásica ligera	LIGHT M
Clásica	CLASSICS
Otrochos típos de música	OTHER M
Información meteorológica	WEATHER
Economía	FINANCE
Programas infantiles	CHILDREN
Asuntos sociales	SOCIAL A
Religión	RELIGION
Conversación Telefonica	PHONE IN
Viajes	TRAVEL
Ocio	LEISURE
Música jazz	JAZZ
Música country	COUNTRY
Música nacional	NATION M
Melodías de ayer	OLDIES
Músicafolk	FOLK M
Documentales	DOCUMENT
Sin especialcar	NONE

Nota

No es posible utilizar esta función en los países en los que no se disponga de datos PTY (Selección de tipo de programa).

1 Pulse (PTY) durante la recepción de FM hasta que "PTY" se ilumine en el visor.

PTY

El nombre del tipo de programa actual aparece si la emisora transmite datos PTY. Aparece "---" si la emisora recibida no es RDS o si no se reciben los datos RDS.

2 Pulse (PTY) varias veces hasta que aparezca el tipo de programa que desee. Los temas de programa aparecen en el orden mostrado en la anterior tabla. Observe que no es posible seleccionar "NONE" (sin especificar) para realizar la búsqueda.

PTY

3 Desplace el control SEEK/AMS hacia arriba o hacia abajo.

La unidad comienza a buscar una emisora que transmita el tipo de programa seleccionado. Al encontrarla, el tipo de programa vuelve a aparecer durante cinco segundos.

Si la unidad no encuentra el tipo de programa, "NO" y dicho tipo de programa aparecerán alternativamente durante cinco segundos. A continuación, la unidad vuelve a la emisora seleccionada anteriormente.

Ajuste automático del reloj

Los datos de hora (CT) de las transmisiones RDS ajustan el reloj automáticamente.

1 Durante la recepción de radio, pulse (SHIFT) y, a continuación, (2) (SET UP) varias veces hasta que aparezca "CT".

SET UP

2 Pulse (4) (→) varias veces hasta que aparezca "CT-ON". El reloj se ajusta.

SET UP

3 Pulse SHIFT para volver a la indicación normal.

Para cancelar la función CT

Seleccione "CT-OFF" en el anterior paso 2.

Notas

• La función CT se activa cuando se recibe una emisora RDS.
• Es posible que la hora real y la ajustada mediante la función CT no coincidan.

Otras unidades

También es posible controlar las unidades de CD o de MD opcionales con el mando rotativo*.

• Suministrado con la unidad XR-C4120, opcional con la unidad XR-5120R/C5110R

Etiquetado del mando rotativo

En función de cómo monte el mando rotativo, adhiera la etiqueta adecuada como se muestra en la ilustración.

Uso del mando rotativo

Este mando funciona mediante la pulsación de botones y/o el giro de controles.

Mediante la pulsación de los botones SOURCE y MODE

Cada vez que pulse SOURCE, la fuente cambiará de la siguiente forma:

TUNER → CD* → MD* → TAPE

Al pulsar MODE, el funcionamiento es el siguiente:

Cinta: sentido de reproducción - Sintonizador: FM1 → FM2 → FM3 → MW → LW - Unidad de CD: CD1 → CD2 → ... - Unidad de MD: MD1 → MD2 → ...

• Si el equipo opcional correspondiente no está conectado, el elemento no aparecerá.

Consejo

Si el selector POWER SELECT se ha ajustado en la posición ON, podrá activar la unidad pulsando (SOURCE) en el mando rotativo.

Mediante el giro del control SEEK/AMS

Gire el control y suéltelo para:

• Localizar el principio de los temas de la cinta. Gire y mantenga girado el control y suéltelo para realizar un avance rápido de la cinta. Para iniciar la reproducción durante el avance rápido de la cinta, pulse (MODE).
• Localizar un tema específico de un disco. Gire y mantenga girado el control hasta localizar el punto específico de un tema y, a continuación, suéltelo para iniciar la reproducción.
• Sintonizar emisoras automáticamente. Gire y mantenga girado el control para localizar una emisora española.

Mediante la presión y giro del control PRESET/DISC

Presione y gire el control para:

• Recibir emisoras memorizadas en los botones numéricos.
• Cambiar el disco.

Otras operaciones

Gire el control VOL para ajustar el volumen.

Cambio de la dirección de funcionamiento

La dirección de funcionamiento de los controles está ajustada de fábrica como se muestra en la siguiente ilustración.

Para disminuir

Si precisa instalar el mando rotativo en el lado derecho de la columna de dirección, puede invertir la dirección de funcionamiento.

Pulse (SOUND) durante dos segundos al tiempo que presiona el control VOL.

Consejo

También es posible cambiar la dirección de funcionamiento de estos controles con la unidad (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Ajuste de las características de sonido

Es posible ajustar los graves, los agudos, el balance, y el equilibrio entre altavoces e, igualmente, almacenar para cada fuente un nivel de graves y agudos.

1 Pulse (SOUND) varias veces para seleccionar el elemento que desea ajustar.

VOL (volumen) → BAS (graves) → TRE (agudos) → BAL (izquierdo y derecho) → FAD (delantero y trasero)

2 Gire el dial para ajustar el elemento seleccionado.

Realice el ajuste antes de que transcurran tres segundos cuando de seleccionar el elemento. (Transcurridos tres segundos, la función del dial vuelve a ser la de control de volumen.)

Atenuación del sonido

Pulse ATT en el mando rotativo*. La indicación "ATT-ON" parpadea momentáneamente.

• Suministrado con la unidad XR-C4120, opcional con la unidad XR-C5120R/C5110R

Para restaurar el nivel de volumen anterior, vuelva a pulsar ATT.

Consejo

La unidad reducirá automáticamente el volumen cuando esté en una llamada telefónica (función ATT para teléfono) (XR-C5120R/C4120 solamente).

Cambio de los ajustes de sonido y visualización

Es posible ajustar los siguientes elementos:

• CLOCK (Reloj) (página 5).
• CT (Hora del reloj)*1 (página 13).
• AMBER/GREEN - que permite cambiar el color de iluminación entre ámbar o verde.
• BEEP - que permite activar o desactivar los pitidos.
• RM (Mando rotativo) - que permite cambiar la dirección de funcionamiento del mando rotativo*2.

— Selección “NORM” para usar el mando rotativo en la posición ajustada de fábrica. — Seleccione "REV" si monta el mando rotativo en el lado derecho de la columna de dirección.

• M.DSPL (Desplazamiento de indicaciones) - para activar o desactivar el desplazamiento de indicaciones por el visor. A.SCRL (Desplazamiento automático)*3 (página 18).

1 Pulse SHIFT

2 Pulse ② (SET UP) varias veces hasta que aparezca el elemento que desee.

Cada vez que pulse (2)(SET UP), los elementos cambian de la siguiente forma: CLOCK → CT*1 → AMBER/GREEN → BEEP → RM → M.DSPL → A.SCRL*3

1 XR-C5120R/C5110R solamente 2 Suministrado con la unidad XR-C4120, opcional con la unidad XR-C5120R/C5110R *3 Cuando no se está reproduciendo ningún CD o MD, este elemento no aparece.

3 Pulse (4)(→) para seleccionar el ajuste que desee (por ejemplo: ON u OFF). 4 Pulse SHIFT. Una vez finalizado el ajuste de modo, el visor vuelve a la indicación de modo de reproducción normal.

Nota

Si aparece la indicación "SFT", pulse SHIFT para completar el ajuste de modo.

Refuerzo de los graves

D-bass

Es posible disfrutar de graves intensos y nítidos. La función D-bass refuerza la señal de baja frecuencia con una curva más marcada que la del refuerzo convencional de graves. Es posible recibir la línea de graves con mayor nitidez mientras el volumen del sonido vocal no haya variado. El control D-BASS permite reforzar y ajustar el sonido de graves fácilmente.

Ajuste de la curva de graves

Gire el control D-BASS para ajustar el nivel de graves (1, 2 o 3).

"D-BASS" aparece en el visor.

Para cancelar, gire el control hasta OFF.

Nota

Es posible controlar un máximo de diez unidades externas de CD/MD con esta unidad, con la siguiente configuración: unidades de CD - máximo de cinco; unidades de MD - máximo de cinco. Cualquier combinación de hasta diez unidades se puede configurar.

Si conecta una unidad opcional de CD con la función CD TEXT, la información CD TEXT aparecerá en el visor al reproducir discos CD TEXT.

Reproducción de discos compactos (CD) o de minidiscos (MD)

1 Pulse (SOURCE) varias veces para seleccionar CD o MD. 2 Pulse MODE hasta que aparezca la unidad que desee. Se inicia la reproducción de CD/MD.

Si una unidad de CD/MD se incluye conectada, todos los temas se reproducen desde el principio.

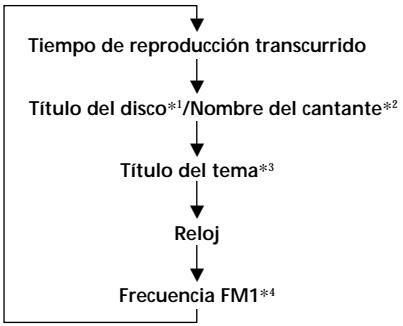

Cambio de los elementos del visor

Cada vez que pulse DSPL durante la reproducción de CD, CD TEXT o MD, el elemento cambiará de la siguiente forma:

1 Si no ha asignado título al disco o no hay registrado en el MD previamente ningún título de disco, el visor mostrará "NO NAME". 2 Si reproduce un disco CD TEXT, el nombre del cantante aparecerá en el visor después del título del disco. (Solo para discos CD TEXT con nombre del cantante). 3 Si el título del tema de un disco CD TEXT o de un MD no se ha registrado previamente, el visor mostrará "NO NAME".

*4 Mientras esté activada la función AF/TA (XR-C5120R/C5110R solamente).

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En dicho modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones por el visor (consulte "Cambio de los ajustes de sonido y visualización" en la página 16).

Desplazamiento automático del título de un disco

— Desplazamiento automático

Si el título del disco, el nombre del artista o el título del tema de un disco CD TEXT o MD es superior a 8 caracteres y la función de desplazamiento automático está activada, la información se desplaza por el visor automáticamente como se indica a continuación:

• El título del disco aparece al cambiar éste (si se ha seleccionado el título del disco).
• El título del tema aparece al cambiar éste (si se ha seleccionado el título del tema).

Si pulsa DSPL para cambiar el elemento mostrado, el título del disco o del tema del MD o del disco CD TEXT se desplaza automáticamente tanto si activa como si desactiva la referencia.

1 Durante la reproducción, pulse (SHIFT). 2 Pulse (2) (SET UP) varias veces hasta que aparezca "A.SCRL". 3 Pulse (4)(→) para seleccionar "A.SCRL-ON". 4 Pulse SHIFT

Para cancelar la función de desplazamiento automático, seleccione "A.SCRL-OFF" en el paso 3 anterior.

Nota

Para algunos discos con un gran número de caracteres, pueden ocurrir los siguientes fenómenos: — Algunos de los caracteres no se muestran. - La configuración de desplazamiento automático no funciona.

Consejo: Para desplazar el nombre largo de un disco MD o CDTEXT de forma manual, después de activar la función de desplazamiento automático, pulse (Shift) y, a continuación, 1 (←) (desplazamiento manual).

Localización de un tema específico — Sensor de música automática (AMS)

Durante la reproducción, empuje el control SEEK/AMS hacia arriba o hacia abajo y suéltelo cada vez que llegue al tema que desea omitir.

Para localizar temas posteriores

Para localizar temas anteriores

Localización de un punto específico de un tema — Búsqueda manual

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o abajo y manténgalo en esta posición. Suéltelo cuando localice la parte que desee.

Para buscar hacia delante

Para buscar hacia atrás

Conmutación a otros discos

Durante la reproducción, pulse el lado de PRESET/DISC. Se inicia la reproducción del disco que se encuentra en la unidad actual.

Reproducción repetida de temas — Reproducción repetida

Es posible seleccionar:

• REP-1 - para repetir un tema.
• REP-2 - para repetir un disco.

1 Durante la reproducción, pulse (SHIFT) y, a continuación, 3(PLAY MODE) varias veces hasta que aparezca "REP". 2 Pulse (4)(→) varias veces hasta que aparezca el ajuste que desee.

Se inicia la reproducción repetida.

3 Pulse (SHIFT).

Para volver al modo de reproducción normal, seleccione "REP-OFF" en el anterior paso 2.

Reproducción de temas en orden aleatorio

— Reproducción aleatoria

Es posible seleccionar:

• SHUF-1 - para reproducir los temas del disco actual en orden aleatorio.
• SHUF-2 - para reproducir los temas de la unidad actual en orden aleatorio.
• SHUF-ALL - para reproducir todos los temas de todas las unidades en orden aleatorio.

1 Durante la reproducción, pulse (SHIFT) y, a continuación, 3(PLAY MODE) varias veces hasta que aparezca "SHUF". 2 Pulse (4)(→) varias veces hasta que aparezca el ajuste que desee.

Se inicia la reproducción en orden aleatorio.

3 Pulse (SHIFT).

Para volver al modo de reproducción normal, seleccione "SHUF-OFF" en el paso 2 anterior.

Información complementaria

Precauciones

• Si aparca el automóvil bajo la luz solar directa y se produce un considerable aumento de temperatura en su interior, deje que la unidad se enfríe antes de utilizarla.
• Si la unidad no recibe alimentación, compruebe las conexiones en primer lugar. Si todo está en orden, examine el fusible.
• Si los altavoces no emiten sonido con un sistema de dos altavoces, ajuste el control de equilibrio en la posición central.
• Si reproduce la cinta durante mucho tiempo, el cassette puede calentarse debido al amplificador de potencia incorporado. No obstante, esto es normal.

Si desea realizar una consulta o solucionar algún problema referente a la unidad que no se mencione en este manual, póngase en contacto con el proveedor Sony más próximo.

Para mantener una alta calidad de sonido

Si existen soportes para bebidas cerca del equipo de audio, tenga cuidado de que no salpiquen zumos u otras bebidas dulces sobre el mismo, ya que la existencia de residuos azucarados en la unidad o en las cintas de cassette puede ensuciar los cabezales de reproducción, reducir la calidad de sonido o eliminar el sonido de reproducción. Los kits de limpieza para cassettes no eliminan las sustancias azucaradas de los cabezales de cinta.

Notas sobre los cassettes

Cuidados de los cassettes

• No toque la superficie de la cinta del cassette, ya que la suciedad o el polvo ensucian los cabezales.
• Mantenga los cassettes alejados de equipos provistos de imanes incorporados, como altavoces y amplificadores, ya que el sentido de la cinta grabada puede borrarse o distorsionarse.
• No exponga los cassettes a la luz solar directa, a temperaturas extremadamente frías ni a la humedad.
• La existencia de holguras en la cinta puede provocar que esta se enrede en el mecanismo. Antes de insertarla, utilice un lápiz o un objeto similar para girar la bobina y eliminar holguras.

• Los cassettes deformados y las etiquetas mal adheridas pueden causar problemas al insertar o expulsar las cintas. Retire o adhiera con firmeza las etiquetas.

• Es posible que el sonido se distorsione mientras se reproduce el cassette. El cabezal del reproductor de cassettes debe limpiarse después de 50 horas de uso.

Cassettes de duración superior a 90 minutos: No se recomienda el uso de cassettes de duración superior a 90 minutos excepto para reproducciones largas y continuas. La cinta realizada en estos cassettes es muy fina y tiende a estirarse con facilidad. Las operaciones frecuentes de reproducción y parada de estas cintas pueden hacer que estas se enreden con el mecanismo de la platina de cassettes.

Mantenimiento

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno que coincida con el amperaje indicado en el fusible original. Si el fusible salta, compruebe la conexión de alimentación y sustitúyalo. Si después de sustituirlo vuelve a saltar, es posible que exista un funcionamiento interno defectuoso. En tal caso, póngase en contacto con el proveedor Sony más próximo.

XR-C5120R/C5110R:

Advertencia

No utilice nunca un fusible con un amperaje superior al del suministrado con la unidad, ya que esta podría dañarse.

Limpieza de los conectores

Es posible que la instalación no funcione correctamente si los conectores de la instalación y del panel frontal no están limpios. Para evitar que ocurra esto, abra el panel frontal pulsando (RELEASE) y, a continuación, extráigalo y limpie los conectores con un bastoncillo de algodón humedecido en alcohol. No aplique demasiada fuerza. De otro modo, podrían dañarse los conectores.

Unidad principal Parte posterior del panel frontal

Notas

• Como medida de seguridad, antes de limpiar los conectores, apague el motor y extraiga la llave del interruptor de encendido.
• No toque nunca los conectores directamente con los dedos ni con ningún dispositivo metálico.

Desmontaje de la unidad

1

2

3

4

Especificaciones

Sección del reproductor de cassettes
Pista de cinta	4 pistas, 2 canales, estéreo
Fluctuación y trémolo	0.08% (WRMS)
Respuesta de Frequencia	30 - 18.000 Hz
RelaciónSEO-Ruido
	Tipo de cassette
	TYPE II, IV* 61 dB
	TYPE I 58 dB
	* XR-C5120R/C4120 solamente

Sección del sintonizador

FM

Gama de sintonización	87,5 - 108,0 MHz
Terminal de antenna	Conector de antenna externa
Frecuencia intermedia	10,7 MHz
Sensibilitad disponible	9 dBf
Selectividad	75 dB a 400 kHz
RelaciónSEO-Ruido	65 dB (estereo),68 dB (mono)
Distorsión armónica a 1 kHz
	0,7 % (estereo),0,4 % (mono)
Separación	35 dB a 1 kHz
Respuesta de Frequencia	30 - 15.000 Hz

MW/LW

Gama de sintonización	MW: 531 - 1.602 kHz LW: 153 - 281 kHz
Terminal de antenna	Conector de antenna externa
Frecuencia intermedia	10,7 MHz/450 kHz
Sensibilidad	MW: 30 μV LW: 50 μV

Sección del amplificador de potencia

Salidas

Salidas de-altavoz (conectores de sellado seguro)

Impedancia de altavoz 4-8 ohmios Salida máxima de potencia

40W× 4 (a 4 ohmios)

Generales

Salidas	Salida de audio Cable de control de relé de antenna motorizada Cable de control de amplíficator de potencia Cable de control de atenuación parafaxono (XR-C5120R/C4120 solamente)
Controles de tono	Graves ±8 dB a 100 Hz Agudos ±8 dB a 10 kHz
Requisitos de alimentación
	Batería de automóvil de 12 V CC (toma a tierra negativa)
Dimensiones	Aprox. 188 × 58 × 181 mm (an/al/prf)
Dimensiones de montaje	Aprox. 182 × 53 × 164 mm (an/al/prf)
Masa	Aprox. 1,2 kg
Accesorios suministrados	Mando rotativo (1) (XR-C4120 solamente) Componentes para instalación y conexiones (1 juego) Estuche para el panel frontal (1)
Accesorios.optionales	Mando rotativo RM-X4S Cable BUS (suministrado con un cable de pines RCA) RC-61 (1 m), RC-62 (2 m)
Equipo optional	Cambiador de CD (10/discos) CDX-828, CDX-727 Cambiador de MD (6 discos) MDX-65 Otros Cambiadores de CD/MD con el sistema BUS de Sony Selector de fuente XA-C30

Diseño y especificaciones sujetos a cambio sin previo aviso.

Guía de solución de problemas

La siguiente lista de comprobaciones resulta útil para solucionar los problemas que puedan producirse al utilizar la unidad.

Antes de consultar la lista que aparece a continuación, compruebe los procedimientos de conexión y funcionamiento.

Generales

Problema	Causa/Soluciones
Ausencia de sonido.	·Cancele la funciona ATT. ·Ajuste el control de equilibrio entre los altavoces en la posición central para sistemas de 2 altavoces. ·Gire el dial en el sentido de las agujas del reloj paraaabstar el volumen.
Se ha bomrado el contenido de la memoria.	·Ha desconnectado el cable de alimentación o la bateria. ·Ha pulsado el botón de restauración. →Vuelva a realizar el almacenimiento en la memoria.
El visor no muestraindicaciones.	Retire el panel frontal y limpie los connectores. Para Obtener más informació, consulte el apartado “Limpieza de los connectores” (págrina 21).

Reproducción de cintas

Problema	Causa/Soluciones
El sonido se distorsiona.	Contaminación del CZal de cinta. → Limpie el CZal con un cassette de limpieza de tipo seco disponible en el mercado.
AMS no funciona correctamente.	• Se produce ruido en el espacio entre temas. • Un espacio en blanco es demasiado corto (inferior a quatre segundos). • Ha desplazado el control SEEK/AMS hacía arriba inmediamente antes del的话题significantue. • Ha desplazado el control SEEK/AMS hacía abajo inmediamente afterwards de iniciarse el的话题. • Una pausa larga o una parte de bajas Frequencias, o un nivel de sonido muy bajo se interpreta como un espacio en blanco.

Recepción de radio

Problema	Causa/Soluciones
No es possible realizar la sintonización programada.	• Memorice la Frequencia correcta. • La emisión es demasiado débil.
No es possible realizar la sintonización automatística.	La emisión es demasiado débil. → Utilice la sintonización manual.
Laadicación“ST”parpadea.	• Sintonice la Frequencia con precisión. • La emisión es demasiado débil. →Realice el ajuste en el modo monofónico MONO (頁ina 8).

Funciones RDS (XR-C5120R/C5110R solamente)

Problema	Causa/Soluciones
La búsqueada (SEEK) se inicia afterwards de unoicosometimesdescucha.	La emisióno no es TP o es de senal débil. → Pulse (AF/TA)varias vezes hasta que aparezca “AF TA-OFF”.
Ausencia de announcements de tráfico.	• Active “TA”. • La emisióno no emite announcements de tráfico a pesar de ser TP. → Sintonice另一边 emisióna.
PTY muestra “NONE”.	La emisióno no specifies el tipo de programa.

Reproducción de CD/MD

Problema	Causa/Soluciones
El sonido se recibe encrecortado.	Disco sucio o defectuoso.
No es possible desactivar la indicación “-”.	No es possible asignar titulos a MDs, a menos que conecte unaunidad de CD con la función de archivo personalizzato.→ Pulse (PTY) durante dos segundos.

Indicaciones de error (cuando se ha conectado una unidad de CD/MD opcional)

Las siguientes indicaciones parpadearán durante cinco segundos aproximadamente y se oirá una alarma.

Indicación	Causa	Solución
NO MAG	No ha insertado el cargador de discs en la unidad de CD/MD.	Inserte el cargador de discs en la unidad de CD/MD.
NO DISC	No ha insertado ningún disco en la unidad de CD/MD.	Inserte los discos en la unidad de CD/MD.
NG DISCS	No es possible reproducir un CD/MD debido aitarian problema.	Inserte otro CD/MD.
ERROR*1	Un CD está sucio o insertado al revés.*2	Limpie el CD o insertelo correctamente.
	No es possible reproducir un MD debido aitarian problema.*2	Inserte(other MD.
BLANK*1	No ha grabado ningún tema en el MD.*2	Reproducza un MD con temas grabados.
RESET	No es possibleemployar la unidad de CD/MD debido aitarian problema.	Pulse el botón de restauración de la unidad.
NO READY	La taps de la unidad de MD está abierta o los minidiscos no se han insertado correctamente.	Cierre la taps o inserte los minidiscos correctamente.
HI TEMP	La temperature ambientesa superior a 50°C.	Espere hasta que la temperatura descienda por debajo de 50°C.

1 Cuando se produce un error durante la reproducción de un CD o MD, el número del CD o del MD no aparece en el visor. 2 El visor no muestra el número del disco que causa el error.

Si el problema no se resuelve con las sugerencias anteriormente enumeradas, póngase en contacto con el proveedor Sony más próximo.

Dispositivo de CD/MD

Sensor de Música Automática (AMS)

Puede reproducir la casete en varios modelos:

Esta función no funciona en el Reino Unido ni en otras áreas.

Guía de resolución de problemas
