MANUAL DE USUARIO CBL 140 A CANDY

ARMADIO E ARMADIO CON CELLA FREEZER .
FRIDGE AND FRIDGE WITH FREEZER page 6 to page 9 EN
(REFRIGERATEUR TOUT UTILE ET 4* de page 10 à page 13 FR
KUHLSCHRANK UND KUHLSCHRANK MIT GEFRIERSCHRANK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
FRIGORIFICO Y FRIGORIFICO CON CONGELADOR. de pag. 18 a pag. 21 ES
FRIGORIFICO E FRIGORIFICO COM CONGELADOR . de pag. 22 a pag. 25 PT
PYFIEIO KAI PYFIEIO ME OAAAMO .aT o 26 eW.29 EL
CHLODZIARKA I CHLODZIARKO-ZAMRAZARKA. od str. 30 do str. 31 PL
CHLADNIČKA A CHLADNIČKA S MRAZNIČKOU str. 34 až str. OZ
KOELKAST EN KOELKAST MET DIEPVRIESCOMPARTIMENT...van pagina 38 tot pagina 41 NL
JAAKAAPPI JA JAAKAAPPI-PAKASTIN .sivu 42 - 45 FI
KJ0LESKAP OG KOMBISKAP .side 46 til 49 NO
KYLSKAP OCH KYLSKAP MED FRYS .sida 50 till sida 53 SV
KOLESKAB OG KOLESKAB MED FRYSER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ARMADIO E ARMADIO CON CELLA FREEZER

SCATOLA COMANDI INVERSIONE DEL SENO DI

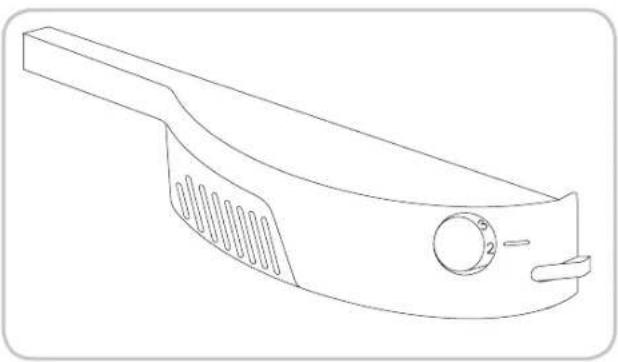

Para acceder yJKLM a la temperatura del frigorifi co y del congelador, deberá girar el interruptor de la caja del termostato.

La caja del termostato está situada en el interior del frigorifi co, en la zona superior derecha.

Fife el interruptor en "0" para apagar el aparato. Reduzca la temperatura

girando el interruptor desde la posicion 1 a la 5.Le aconsejamos que fi je la temperatura en la posicion 2 o 3.

DESCONGELACION

Importante: Si la temperatura de la habitacion es muy alta, el aparato seguirá的功能ando y una capa de hielo se formara en la parte trasera del compartmento del frigoríf co. En este caso, deben girar el interruptor hasta el nivel menor. (1-2).

El compartmento del frigoríf co se descongela automatistically cuando el compresor está inactivo.

Una petite cantiago de hielo o de gotas de agua ubicadas en la parte trasera del compartmento del frigorifi co.
Asegürese de Maintener sempre limpio el desagüe. Asegürese de que los alimentos no toquen la parte trasera o las caras del compartmento del frigorifi co.
Note: esta es la placía de Identficación. Si necesita contactar con nuestro département de reparaciones en caso de erros, no olvige indicarle la información indicada en dicha placía.

APERTURA DE LAS PUERTAS

Saque la clavija y el cojinate correspondiente de la barra trasvesal superior.

Saque la puerta superior.

Saque la clavija de la bisagra de la zona inferior derecha y vuelva a colocarla en la bisagra de la zona inferior izquierda.

Una las bisagras y las puertas de arriba a abajo 1-2-3.

COMPARTIMENTO DEL CONGELADOR

Algunos produits se encontrartran equipos de un compartmento del congelador. Las notas seguides se refi eren a este tipo de produits.

CONGELADOR

Este producto se encuesta equipado de una seccion la parte superior del producto (vease la guia rapa de instalacion Los alimentos necessitan ser almacenados durante 24 horas en el compartmento del congelador para alcantar el nivel deseado de congelacion.

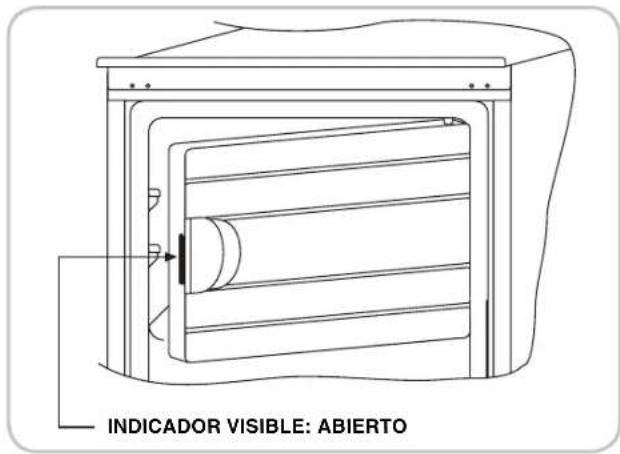

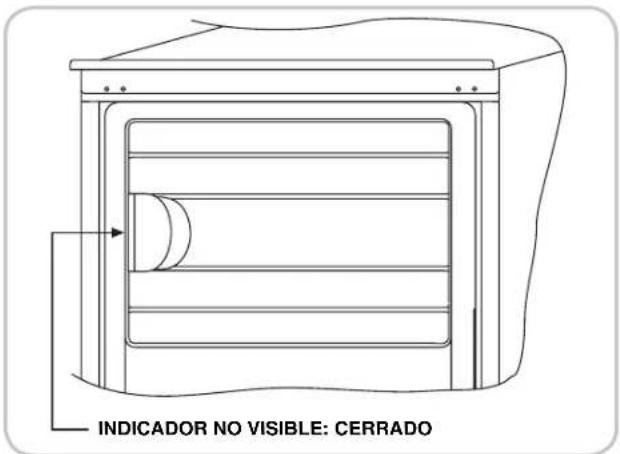

Note: Para poder comprobar que la puerta del congelador está cerrada correctamente, compruebe que elindicador de aperture de la puerta está apagado.

INVERSION DE LA APERTURA DEL COMPARTimento DEL CONGELADOR

Desmonte la bisagra de la zona inferior derecha.

Ubique primeramente la puerta y la bisagra y a continuacion, atomille esta ultima al producto.

Desafl oje el gancho ubicado en la parte izquierda del compartmento del congelador.

Apriete el gancho en la parte derecha del compartmento del congelador.

Saque todas las clavijas de la cubierta, tal y como se indica en la ilustracion.

Cologne el aparato en posicion vertical y espere durante dos horas antes de encenderlo.

Introduzca las clavjas tal y como se indica en la fi gura.

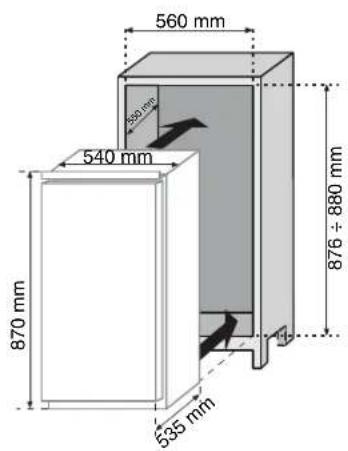

TAMANO DE LA APLICACION Y UNIDAD DE LA CARCASA

INSTALACION DE LA APLICACION EN LA COLUMN

Apriete las jintas suministradas con el aparato en la parte opuesta de las bisagras.

1

Introduzca el aparato en la columna, colocandolo en la parte opuesta de las bisagras.

2

cabina se ajusta perfectamente a la cabina.

3

Apriete la parte superior del aparato a la cabina, utilizing los tornillos suministrados.

4

Apriete la parte inferior del aparato con los tornillos suministrados.

5

Aplique la rejilla de ventilacion. Compruebe que la placa superior de la

6

ENSAMBLAJE DE LOS PANELES DE LA COLUMNA INTEGRADA CON LAS PUERTAS DEL APARATO

El aparato está equipado con todos dispositivos de ensambloje para unir las puertas de la con los paneles de la columna (soportes de guía).

Apriete la guía en la parte interior del panel de la columna integrida a la alta眼看ada, a una distancia de aproximadamente 20 mm. a partir del cable exterior de la puerta.

1

Abra las puertas de la columna integrada y del frigoríf co. Ubique el cargador integrado en la plac, y a continuación, ajustelo a la puerta del refrigerador.

2

Marque los+puestos de fiación para los tornillos y agujérelos con un diametro de 2,5.

3

Conecte la puerta del aparato al panel de la cabina, guardando los soportes de guía como referencias.

4

Una vez que el producto haya sido integralado, ubique la parte trasera de la columna en contacto con la pared para evaporar el ac compartmento del compresor.

Para que el producto funciona correctamente, es indispensable que permita una ventilación adequada del aire para enfiar el condensadorubicado en la parte trasera del aparato.

Por ello, la columna deberá estar equipada de una chimenea trituradora, cuya aperture no se deberá bloquear, y de una ranura frontal que está cubierta por una rejilla de ventilación.

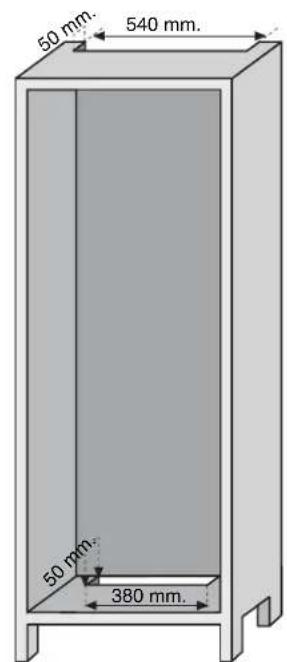

Dimensiones de los bloqueos de seguridad de la columna.

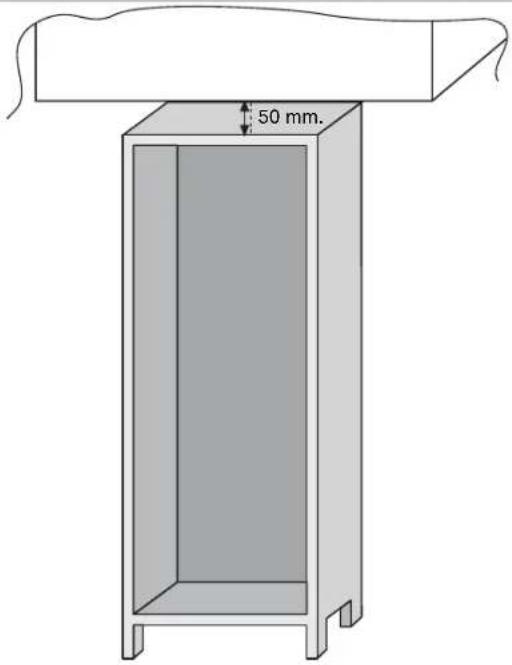

Dimensiones del espacio que se deben estar entre la columna y el techo.
