MANUAL DE USUARIO XI8 T1I W INDESIT

Manual de instrucciones COMBINADO FRIGORÍFICO/CONGELADOR

Sumario

Manual de instrucciones, 2

Asistencia, 4

Descripción del aparato, 9

Descripción del aparato, 13

Reversibilidad de la apertura de las puertas, 52

Instalación, 36

Puesta en funcionamiento y uso, 36

Mantenimiento y cuidados, 37

Precauciones y consejos, 38

Anomalías y soluciones, 39

PT

Portuges

IT - numero di serie GB - serial number FR - numéro de série DE - modellnummer NL - serienummer ES - número de serie PT - número de série PL - numer seryjny RO - număr de serie

DE

Kundendienst

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).
• Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa, llame al Centro de Asistencia Técnico más cercano.

Comunique:

• el tipo de anomalía
• el modelo de la máquina (Mod.)
• el número de serie (S/N)

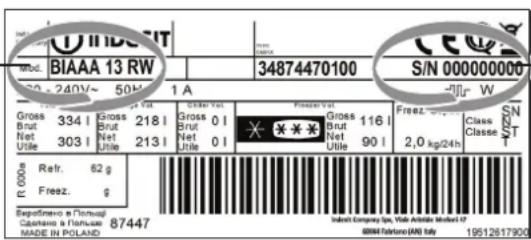

Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
  • Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de s electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

IT - modello GB - model FR - modèle DE - modell NL - model ES - modelo PT - modelo PL - model RO - model

BIAAA 13 RW 34874470100 S/N 0000000000 W Gross 334 | Gross 218 | Gross 0 | But 303 | Net 213 | Brut 218 | Brut 0 | Net 303 | Net 213 | Net 0 | Utile | Utile | Utile | Utile | Freeze Val. Freeze Val. Freeze Val. Gross 116 | Gross 116 | Gross 116 | Freeze Val. But 90 | Net 90 | Net 90 | Class S N Utile | Utile | Utile | Class S T 2,0 kg/24h Refr. 62 g Freeze. g Superfesora e Nominal Capitano a Fornese MADE IN POLAND 87447 Indict Company Spa, Vole Article Model 2 888455555 (AB) Info 19512617900

IT - numero di serie GB - serial number FR - numéro de série DE - modellnummer NL - serienummer ES - número de serie PT - número de série PL - numer seryjny RO - număr de serie

PT

Assistência

• o tipo de anomalia

• o número de série (S/N)

IT	- numero di serie
GB	- serial number
FR	- numéro de série
DE	- modellnummer
NL	- serienummer
ES	- número de serie
PT	- número de série
PL	- numer seryjny
RO	- număr de serie

IT

Descripción del aparato

Panel de control

1. ON/OFF (Encendido/Apagado)

Todo el producto (tanto el refrigerador como el congelador) se pueden encender pulsando este botón por 2 segundos. El último valor ajustado se indica en la interfaz. Presione este botón de nuevo para apagar el aparato. Una señal acústica le confirmará la "conmutación a apagado del producto".

2. Indicador de temperatura del REFRIGERADOR Se muestra la temperatura del refrigerador.

3. Configuración de temperatura del REFRIGERADOR

Esto le permite cambiar el valor de la temperatura del refrigerador, de forma cíclica, y también confirma temperatura seleccionada en la interfaz.

4 Luz testigo amarilla SUPER FREEZE (congelamiento rápido): se enciende cuando se presiona el botón SUPER FREEZE.
5 Botón SUPER FREEZE (congelamiento rápido) Para ser utilizado para congelar alimentos frescos. Cuando se presiona se enciende la luz testigo SUPER FREEZE (ver Puesta en funcionamiento y uso).

1 2 +2 +4 +5 +6 +8 Temp Super Cool 4 53

PT

2. Indicador de temperatura do FRIGORÍFICO

Mostra a temperatura do compartimento do frigorífico.

3. Definir a temperatura do FRIGORÍFICO

Descripción del aparato

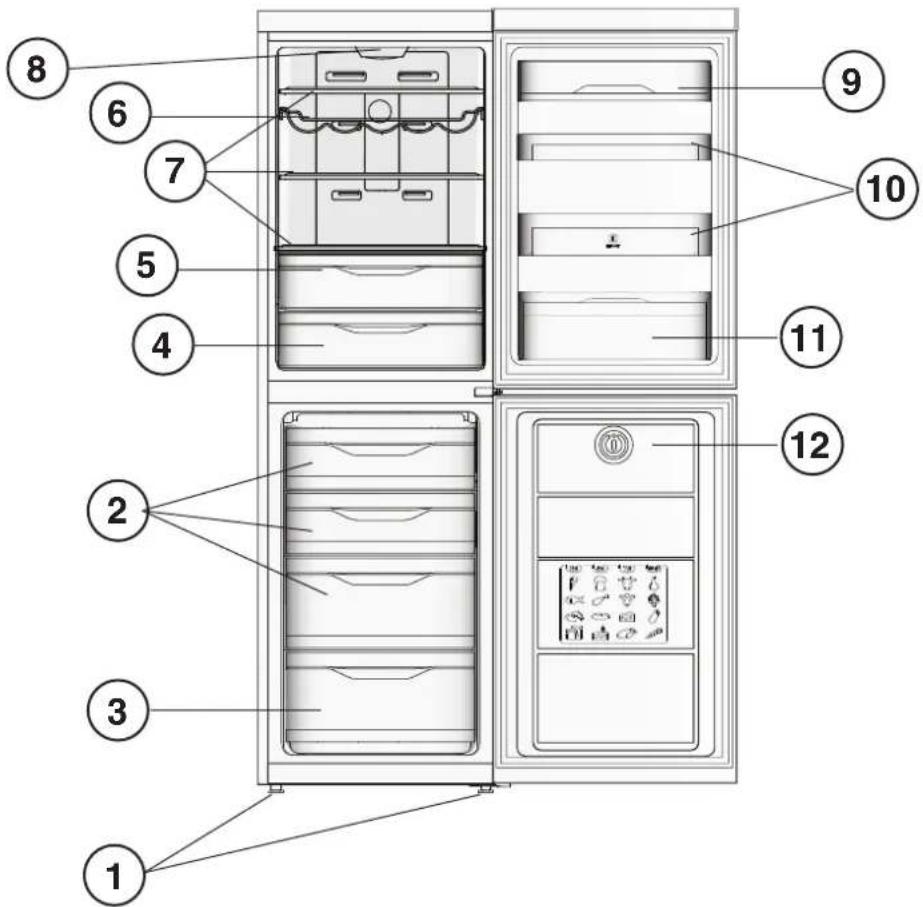

Vista en conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas.

1 PATAS de regulación
2 Compartimiento CONSERVACIÓN*
3 Compartimiento CONGELAMIENTO y CONSERVACIÓN
4 Contenedor Cool Care Zone*
5 Recipiente FRUTA y VERDURA *
6 WINE RACK *
7 BANDEJAS*.
8 BOMBILLA (ver Mantenimiento)
9 Plataforma de almacenamiento extraíble CON CUBIERTA*
10 Balconcito extraíble PORTAOBJETOS *
11 Estante para botellas MULTI TASK ZONE*
12 SENSOR DE CORTE DE ENERGÍA*

* La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos

! Es importante conservar este manual para poder consultarlo cuando sea necesario. En caso de venta, cesión o verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso

! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.
2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.
3. Deje una distancia mínima de 10 cm. entre la parte Superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.
4. Coloque el aparato lejos de fuentes de calor (luz solar directa, cocina eléctrica, etc.)

1. Instale el aparato sobre un piso plano y rígido.
2. Si el piso no fuera perfectamente horizontal, compense desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato vertical y espere 3 horas como mínimo antes de conectarlo a eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la ley;
- el enchufe sea capaz de soportar la carga máxima de potencia de la máquina
- la tensión de alimentación esté comprendida entre los valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);
- la toma sea compatible con el enchufe del aparato. Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

Puesta en funcionamiento y uso

Poner en marcha el aparato

¡Después del transporte, coloque el aparato verticalmente y espere aproximadamente 3 horas antes de conectarlo a la toma de corriente para favorecer un buen funcionamiento.

• Antes de colocar los alimentos en el frigorífico, limpie bien el interior ón con agua tibia y bicarbonato.
• El aparato posee un control que lo protege contra sobrecargas, que hace funcionar el compresor sólo después de aproximadamente 8 minutos del encendido. Esto sucede también después de cada interrupción de la alimentación eléctrica, voluntaria o involuntaria (black out).

Compartimento congelador

La primera vez que se enciende el aparato, después de haber seleccionado la temperatura deseada, se aconseja activar la función SUPER FREEZE para enfriar el compartimento más rápidamente. No es aconsejable introducir los alimentos dentro del compartimento hasta que finalice la función SUPER FREEZE.

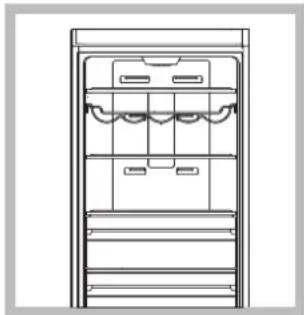

Sistema de enfriamiento

No Frost

El sistema No Frost administra un flujo continuo de aire frío que recoge la humedad e impide la formación de hielo y escarcha: en el compartimento frigorífico mantiene el justo nivel de humedad y, gracias a la ausencia de escarcha, preserva las cualidades originales de los alimentos; en el compartimento congelador evita la formación de hielo volviendo innecesarias las operaciones de descongelación y evitando que los alimentos se peguen entre sí. No introduzca alimentos o recipientes en contacto directo con la pared refrigerante posterior porque se pueden obstruir los orificios de aireación y facilitar la formación de condensación. Cierre las botellas y envuelva los alimentos.

Uso óptimo del frigorífico

• Para regular la tem per atur a utile la peril de FUNCIONAMIENTO DEL REFRIGERADOR (ver Descripción).
• Introduzca sólo alimentos fríos o apenas tibios, nunca calientes (ver Precauciones y consejos).
• Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.
  No introduzca recipientes destapados con líquidos: produciría un aumento de humedad con la consiguiente formación de condensado.

ZONA MULTI TAREA\*

La nueva ZONA MULTI TAREA es una caja flexible con una tapa de plástico situada en la zona más visible del frigorífico. Esta caja flexible cambia su función de acuerdo a sus necesidades: como un soporte para botellas cuando se abre la cubierta de plástico, que tiene capacidad para 5 botellas grandes (2 litros), lo que garantiza estabilidad y ergonomía; como un compartimento de frutas y verduras cuando la cubierta de plástico está cerrada (con almacenamiento de botellas en el balcón superior) para encontrar fácilmente y controlar todos los elementos de un vistazo

Cool Care Zone \*

Zona dedicada a la conservación de alimentos frescos o carne y pescado. Gracias a la baja temperatura en el interior del compartimento, la Cool Care Zone permite aumentar los tiempos de conservación hasta una semana.

BANDEJAS: enteras o tipo rejilla.

Son extraíbles y ajustables en altura y profundidad las guías especiales (ver la imagen), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las bandejas completantes.

1 2 3

Indicador de TEMPERATURA*: para individualizar la zona más fría del frigorífico.

1. Controle que en el indicador se destaque en forma evidente OK (ver la figura).

1. Si no aparece el mensaje OK significa que la temperatura es demasiado elevada: ajuste la TEMPERATURA DEL REFRIGERADOR a un valor más frío, y luego espere 10 horas hasta que la temperatura se estabilice.
2. Controle nuevamente el indicador: si es necesario, realice una nueva regulación. Si se han introducido grandes cantidades de alimentos o si se ha abierto frecuentemente la puerta del frigorífico, es normal que el indicador no marque OK.Espere por lo menos 10 horas antes de ajustar la temperatura del refrigerador en un valor más frío

Uso óptimo del congelador

• No vuelva a congelar alimentos que se están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).
• Los alimentos frescos para congelar no se deben en contacto con los ya congelados; se deben colocar en el congelador y compartimento de almacenamiento proporciona la mejor velocidad de congelación.
• Para congelar los alimentos de una manera correcta y segura es necesario activar la función SUPER FREEZE 24 horas antes de introducir los alimentos. Una vez que se introducimientos, es necesario activar nuevamente la función SUPER FREEZE que se desactivará automáticamente pasadas horas;
• No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.
• La cantidad máxima diaria de alimentos por está indicada en la placa de características ubicada

* La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos.

compartimiento refrigerador abajo a la izquierda (por ejemplo: 2 Kg/24h).

! Para evitar obstaculizar la circulación de aire en el interior del congelador, se recomienda no obstruir los orificios de aireación con alimentos o recipientes.
! Evite abrir la puerta durante la congelación.
! Cuando se produzca una interrupción de corriente o avería no abra la puerta del congelador: de este modo, alimentos congelados se conservarán sin alteración durante aproximadamente 12-18 horas.
! Para obtener más espacio dentro de su congelador, puede sacar los cajones (y solapas, en su caso), de sus ranuras, poniendo su comida directamente en los estantes proporcionados

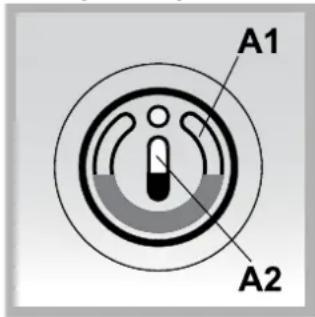

SENSOR DE CORTE DE ENERGÍA\*

La primera vez que se arranca el frigorífico, el sensor de corte de energía debe girarse a esta posición

A1 A2

Después de 24 horas, gire el sensor de corte de energía a 180°. Su comida estará a salvo hasta que los líquidos estén como se muestra a continuación.

cura

Si uno o ambos de los líquidos se disuelven, esto es una indicación del aumento de la temperatura en el congelador.

Incluso el derretimiento parcial de uno de los dos líquidos puede mostrar un aumento anormal de la temperatura interna.

Si el líquido A1 se derrite, los alimentos deben consumirse en colocar una semana.

Si el líquido A2 se derrite, la comida debe ser desechada. que

cen los 24 conular en el

A2

- No deje la puerta abierta por un largo período de tiempo Cierre la puerta del congelador ya que el detector del sensor

E

de corte de energía puede dar la alarma incorrecta. Cargue o descargue el congelador lo más rápidamente posible para evitar intervenciones del sensor detector de corte de energía. Al dejar la puerta abierta por un largo período de tiempo, el líquido puede disolver en el sensor detector de corte de energía, pero la comida en el congelador pueden estar todavía en buenas condiciones.

• Compruebe el estado del líquido solo en presencia de la electricidad. El congelador es capaz de mantener los alimentos congelados adecuadamente por xx horas (dependiendo de la temperatura exterior) en el caso de corte de energía. Si el refrigerador está en una condición de corte de energía por un período más corto, se recomienda no abrir las puertas y esperar.
• Coloque la comida caliente en la parte posterior compartimiento del congelador. La comida caliente que está cerca del sensor detector de corte de energía puede disolver líquidos y causar intervenciones inoportunas.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica:

1. Presione el botón ON/OFF para apagar el aparato.
2. desenchufe el aparato.

! Si no se efectúa este procedimiento puede desconectar alarma: dicha alarma no es síntoma de anomalía. Para restablecer el normal funcionamiento es suficiente mantener presionado el botón ON/OFF durante más de dos segundos. Para aislar aparato proceda siguiendo los puntos 1 y 2.

Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.
• Los accesorios extraíbles se pueden colocar en rem agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.
• La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Evitar la formación de moho y malos

olores

• El aparato está fabricado con materiales higién no transmiten olores. Para mantener esta característica necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.
• Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas.

Sustituir la bombilla \*

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección.

* La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos.

1 2

Remplazar la luz LED\*

La luz LED, gracias a la potente luz difusa, permite una visión clara de cada alimento. Si necesita reemplazar la luz LED, póngase en contacto con el Servicio Técnico.

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

el

Este equipamiento es conforme con las siguientes Directiv Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones; -89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

bio2002/96/CE.

Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato debe ser utilizado para conservar y conge alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.
• El aparato no se debe instalar al aire libre ni siquiera si el lugar cos que es la lluvia y tormentas.
• No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.
• No toque las piezas refrigerantes internas: podría quemarse o herirse.
• No desenchufe el aparato tirando del cable sino sujetando el enchufe.
• Es necesario desenchufar el aparato antes de realiza operaciones de limpieza y de mantenimiento. No es suficiente apagar el dispositivo (con el botón ON/OFF) para eliminar todo el contacto eléctrico.
• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.
• En el interior de los compartimientos donde se conserv alimentos congelados, no utilice utensilios cortantes o c punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.
• No introduzca en su boca cubitos apenas extraídos del congelador.
• Este aparato no puede ser utilizado por personas (incluidos

los niños) con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia, salvo que estén Supervisadas o instruidas sobre el uso del aparato por una responsable de su seguridad. Los niños de controlados para garantizar que no jueguen con el aparato.

- Los embalajes no son juguetes para los niños.

Eliminación

• Eliminación del material de embalaje: respete las locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2012/19/EU de E aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente

optimizar la recuperación y reciclado de los con materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo o tachado se marca sobre todos los productos para re al consumidor la obligación de separarlos para la selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.
• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.
• No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.
• No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.
• Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

La interfaz está apagada.

- El enchufe no está introducido en la toma de corriente, o no es lo suficientemente potente como para crear un contacto, o no hay electricidad en la casa.

El motor no arranca.

- El aparato posee un control que lo protege contra sobrecargas (ver Puesta en funcionamiento y uso).

a) Suena la alarma.

a) La puerta del refrigerador ha quedado abierta durante más de dos minutos. El sonido cesa cuando se cierra la puerta. O bien no se ha seguido el correcto procedimiento de apagado (ver Mantenimiento).

El refrigerador y el congelador enfrián poco.

• Las puertas no cierran bien o las juntas están dañadas.
  • Las puertas se abren demasiado frecuentemente.
• La TEMPERATURA DEL REFRIGERADOR no es correcta (ver Descripción).

- El refrigerador o el congelador se han llenado excesivamente

p En el refrigerador los alimentos se congelan.

erían Las TEMPERATURA DEL REFRIGERADOR no es correcta (ver Descripción).

- Los alimentos están en contacto con la pared posterior.

El motor funciona continuamente.

normas Elbotón de CONGELACIÓN RÁPIDA fue pulsado: el indicador de CONGELACIÓN RÁPIDA está encendido (ver Descripción).

Residuos no está bien cerrada o se abre continuamente.

- La temperatura del ambiente externo es muy alta.

El aparato hace mucho ruido.

mpordenesapayato no fue instalado en un lugar bien plano (ver Instalación).

de • El aparato ha sido instalado entre muebles u objetos que vibran recorda producen ruidos.

recogida Elgas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal.

correcta

La temperatura de algunas partes externas del frigorífico es elevada.

- Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del aireado, producto.

P

Instalação

Interromper a corrente eléctrica

1. Carregue na tecla ON/OFF para desligar o aparelho.
2. desligue a ficha da tomada eléctrica.
