NX58R9421SG - Cocina SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina a gas empotrable
Marca	Samsung
Modelo	NX58R9421SG
Capacidad del horno	5,8 pies cúbicos (164 L)
Número de quemadores de superficie	5 (incluye 1 quemador ovalado central)
Quemador delantero derecho	17 000 BTU - alta potencia
Quemador trasero derecho	5 000 BTU - cocción a fuego lento
Quemador central	9 500 BTU - uso general / parrilla
Quemador delantero izquierdo	15 000 BTU - cocción rápida
Quemador trasero izquierdo	9 500 BTU - cocción a fuego lento
Alimentación eléctrica	120 V, 60 Hz, 20 A, CA
Tipo de gas	Gas natural o GLP (conversión posible con kit)
Modos de cocción del horno	Cocción tradicional, convección, asado, parrilla, cocción lenta, deshidratación, levado de pan
Funciones especiales	Mantener caliente, inicio diferido, temporizador, modo Sábado, bloqueo infantil
Conectividad	Wi-Fi (SmartThings) para control remoto
Limpieza	Autolimpieza por pirólisis (ciclo de 3 h máx.)
Seguridad	Dispositivo antivuelco, detección de llama, bloqueo de puerta
Iluminación del horno	Bombilla estándar de 40 W, reemplazable
Cajón de almacenamiento	Sí (no calienta)
Garantía	1 año piezas y mano de obra

Preguntas frecuentes - NX58R9421SG SAMSUNG

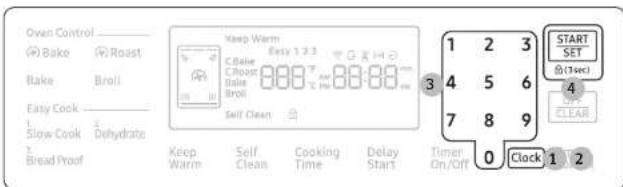

¿Cómo ajustar el reloj de la cocina?

Presione la tecla Clock. Use el teclado numérico para ingresar la hora. Presione nuevamente Clock para seleccionar AM/PM. Presione START/SET para confirmar.

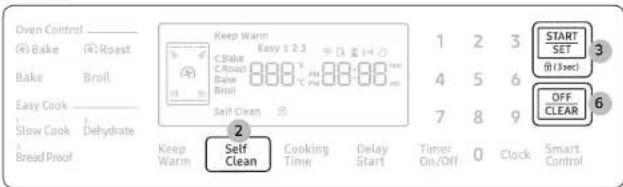

¿Cómo usar la función de autolimpieza?

Retire todas las rejillas y utensilios del horno. Limpie los residuos grandes. Presione Self Clean, seleccione la duración (2h, 3h, etc.) con el teclado numérico, luego presione START/SET. La puerta se bloqueará automáticamente. Una vez terminado el ciclo, espere a que el horno se enfríe antes de abrir.

¿Qué hacer en caso de olor a gas?

No encienda ningún aparato, no toque ningún interruptor eléctrico, no use el teléfono dentro de la casa. Cierre la válvula de gas, evacue a los ocupantes, luego llame a su proveedor de gas desde el teléfono de un vecino.

¿Cómo ajustar la llama baja de un quemador de superficie?

Encienda dos o más quemadores en MED-HI. Gire rápidamente la perilla del quemador a ajustar a la posición más baja. Si la llama tiembla o se apaga, retire la perilla y ajuste el tornillo de derivación en el vástago de la válvula con un destornillador pequeño de punta plana.

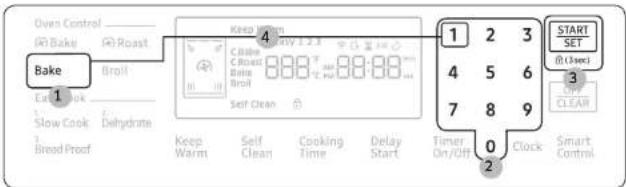

¿Cómo activar el modo Sábado?

Presione Bake, ingrese la temperatura deseada, luego presione START/SET. Mantenga presionados los botones Bake y 1 simultáneamente durante 3 segundos hasta que aparezca 'SAb'. El horno permanecerá encendido hasta que se cancele.

¿Cómo bloquear la puerta del horno y el panel de control?

Mantenga presionada la tecla START/SET durante 3 segundos. El bloqueo evita cualquier operación accidental. Para desbloquear, mantenga presionada nuevamente la misma tecla durante 3 segundos.

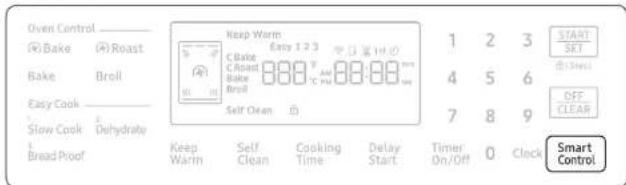

¿Cómo conectar el horno al Wi-Fi?

Descargue la aplicación SmartThings en su móvil. En el horno, presione Smart Control. Siga las instrucciones de la aplicación para vincular los dispositivos. Una vez conectado, el icono de Wi-Fi aparecerá en la pantalla del horno.

¿Qué hacer si el horno no calienta?

Verifique que el horno esté correctamente enchufado y que el disyuntor no esté disparado. Asegúrese de que la válvula de gas esté abierta. Si el problema persiste, intente reiniciar el horno presionando OFF/CLEAR y reiniciando. Consulte los códigos de error en el manual.

¿Cómo reemplazar la bombilla del horno?

Asegúrese de que el horno esté apagado y frío. Gire la cubierta de vidrio en sentido antihorario para retirarla. Reemplace la bombilla por una bombilla para electrodoméstico de 40 W máx. Vuelva a colocar la cubierta.

¿Cómo usar la parrilla central?

Coloque la parrilla extraíble sobre la rejilla central encima del quemador central. Precaliente según la tabla (5-10 min). Ajuste el quemador central a MED a HI. Úselo para panqueques, hamburguesas, huevos, etc. Retire la parrilla solo después de que se haya enfriado.

MANUAL DE USUARIO NX58R9421SG SAMSUNG

Estufa deslizable de gas

Manual del usuario

NX58*942***

SAMSUNG

NASS04215_DGR-0392A-2)_2N+Mz1+LFIndb 1 2019-01-28 国12:18:15

SAMSUNG

ADVERTENCIA: Si no se sigue la información de este manual con exactitud, podrían producirse incendios o explosiones que causen daños a la propiedad, lesiones personales o la muerte.

• NO debe almacenarse ni utilizarse gasolina u otros líquidos y vapores inflamables cerca de este u otros electrodomésticos.
  • QUÉ HACER SI HAY OLOR A GAS:

• NO intente encender ningún electrodoméstico.

• NO toque ningún interruptor eléctrico.
• NO utilice ningún teléfono dentro del edificio.
• Llame inmediatamente al proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.
• La instalación y el servicio técnico deben ser realizados por un instalador calificado, agencias de servicio técnico o el proveedor de gas.

DISPOSITIVO ANTI INCLINACIÓN

ADVERTENCIA: Para reducir el riesgo de inclinación o vuelco de la estufa, ésta debe estar asegurada mediante un Dispositivo Anti Inclinación correctamente instalado. DESPUÉS DE INSTALAR LA ESTUFA, CONFIRME QUE EL DISPOSITIVO ANTI INCLINACIÓN ESTÉ CORRECTAMENTE INSTALADO Y VERIFIQUE QUE ESTÉ CORRECTAMENTE CONECTADO. Consulte el manual de instalación donde se brindan las instrucciones correspondientes.

a) Si el dispositivo anti inclinación no está instalado, un niño o un adulto podrían inclinar la estufa y morir.
b) Verifique que el dispositivo anti inclinación haya sido instalado y conectado correctamente en la parte posterior derecha (o posterior izquierda) de la base de la estufa.

c) Si mueve la estufa y luego la vuelve a colocar en su lugar, asegúrese de volver a conectar el dispositivo anti inclinación en la parte posterior derecha o izquierda de la base de la estufa.
d) No opere la estufa sin el dispositivo anti inclinación en su lugar y conectado.
e) No hacerlo puede provocar la muerte o quemaduras serias a niños o adultos.

ADVERTENCIA

No se pare sobre la puerta del horno de la estufa, ni se apoye o siente sobre ella. Puede causar que la estufa se incline o vuelque, produciendo quemaduras o lesiones severas.

Confirme que el dispositivo anti inclinación se encuentre instalado correctamente. Luego, para verificar que dicho dispositivo esté conectado, tome el borde superior trasero de la estufa y cuidadosamente intente inclinarla hacia adelante. El dispositivo anti inclinación debería prevenir que la estufa se incline hacia adelante más de unas pocas pulgadas.

Si, por cualquier razón, hala la estufa alejándola de la pared, asegúrese de que el dispositivo anti inclinación encaje correctamente cuando empuje la estufa a su lugar contra la pared. Si no se encuentra encajado, hay riesgo de que la estufa se incline o vuelque y cause lesiones si usted o un niño se parasen, sentasen o apoyasen sobre una puerta abierta.

Nunca retire completamente las patas niveladoras. Si las retira, la estufa no quedará sujeta correctamente por el dispositivo anti inclinación.

Aviso sobre regulaciones

1. Aviso de la FCC

PRECAUCIÓN

PRECAUCIÓN DE LA FCC: Todos los cambios y las modificaciones que no cuenten con la aprobación expresa de la parte responsable del cumplimiento invalidará la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la sección 15 de las Normas de la FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones:

1) Este dispositivo no puede causar interferencia dañina, y
2) Este dispositivo debe aceptar la recepción de cualquier interferencia, incluidas aquellas que puedan causar un funcionamiento indeseado.

En los productos disponibles en los mercados de Estados Unidos/Canadá, solo están disponibles los canales 1\~11. No se puede seleccionar otros canales.

DECLARACIÓN DE LA FCC:

Este equipo ha sido sometido a pruebas y se ha determinado que cumple con los límites para un dispositivo digital clase B, de acuerdo con la sección 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra las interferencias perjudiciales en una instalación residencial.

Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se lo instala y utiliza de acuerdo con las instrucciones, puede provocar interferencia perjudicial a las comunicaciones de radio. Sin embargo, no se garantiza que no habrá interferencia en alguna instalación determinada. Si este equipo causa interferencia perjudicial con la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda que el usuario intente corregir la interferencia a través de una de las siguientes maneras:

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de un circuito distinto de aquel al que está conectada la radio o el televisor.
• Consultar al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.

Aviso sobre regulaciones

DECLARACIÓN DE LA FCC SOBRE LA EXPOSICIÓN A LA RADIACIÓN:

Este equipo cumple con los límites de exposición a la radiación establecidos por la FCC para un entorno no controlado. Este equipo debe ser instalado y operado a una distancia mínima de 8 pulgadas (20 cm) entre su cuerpo y el radiador. Este dispositivo y su antena no deben ubicarse cerca ni utilizarse junto con ninguna otra antena o transmisor.

2. Aviso de IC

El término "IC" antes del número de certificación de radio indica que se cumplieron las especificaciones técnicas de Industry Canada. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencias, y (2) este dispositivo debe aceptar cualquier interferencia, incluidas aquellas que puedan provocar un funcionamiento no deseado. Este aparato digital de Clase B cumple con la norma ICES-003 de Canadá.

En los productos disponibles en los mercados de Estados Unidos/Canadá, solo están disponibles los canales 1\~11. No se puede seleccionar otros canales.

DECLARACIÓN DE IC SOBRE LA EXPOSICIÓN A LA RADIACIÓN:

Este equipo cumple con los límites de exposición a la radiación IC RSS-102 establecidos para un entorno no controlado. Este equipo debe ser instalado y operado a una distancia mínima de 8 pulgadas (20 cm) entre su cuerpo y el radiador. Este dispositivo y su antena no deben ubicarse cerca ni utilizarse junto con ninguna otra antena o transmisor.

Instrucciones de seguridad generales

Esta unidad ha sido sometida a pruebas y se ha determinado que cumple con los límites para un dispositivo digital clase B, de acuerdo con la sección 18 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra las interferencias perjudiciales en una instalación residencial. Esta unidad genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede provocar interferencias perjudiciales en las comunicaciones de radio.

Sin embargo, no se garantiza que no habrá interferencia en alguna instalación determinada. Si esta unidad causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo la unidad, se recomienda que el usuario intente corregir la interferencia a través de una o más de las siguientes maneras:

• Reorientar o reubicar la antena receptora.
• Aumentar la distancia entre la unidad y el receptor.
• Conectar el equipo a una toma de un circuito distinto de aquel al que está conectada la radio o el televisor.

Funciones clave

Cuanto más grande mejor

Con una capacidad de 5.8 pies cúbicos, esta nueva estuía de gas Samsung provee más espacio que muchas otras marcas principales en los mercados estadounidense y canadiense. La mayor capacidad representa una mejor experiencia en el momento de cocinar.

Una cubierta con 5 quemadores

Los quemadores de potencia, los quemadores a fuego lento, así como el quemador ovalado central ofrecen un calor de cubierta flexible para una variedad de recipientes de cocción. El quemador oval central distribuye el calor de manera uniforme sobre un área grande y proporciona las temporaturas óptimas para la cocción con comal.

Mayor funcionalidad con fácil mantenimiento

La estufa de gas Samsung combina todos los beneficios de 3 electrodomésticos separados, estufa de gas, horno de gas y cajón de almacenamiento, a fin de maximizar la comodidad del cliente gracias a su diseño cuidadoso y elegante.

Contenido

Información importante de seguridad 7

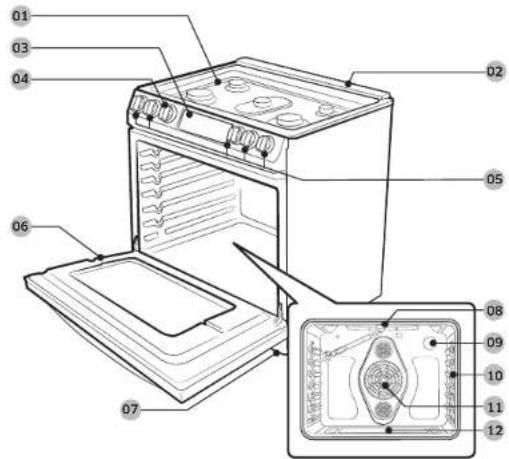

Descripción general 14

Esquema	14
Elementos incluicos 14
Panel de control 15

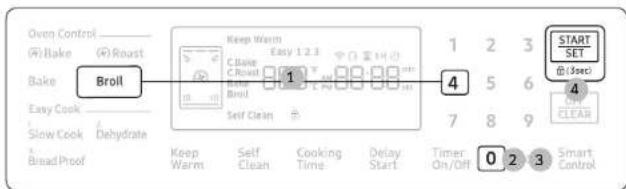

Antes de comenzar 15

Modo de visualización 15
Reloj	15
Temporizador de cocina 16
Ventilación del homo/orificios de refrigeración 16

Cubierta 17

Ignición	18
Ajuste de la configuración de llama baja en los cuemadores de la estufa 19
Utensilio de cocina 19
Comal	20

Horno de gas 21

Modo de cocción 21

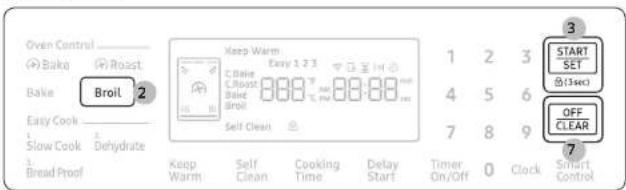

Asado a la parrilla 22
Guía de recetas	23
Uso de las parrillas del horno	24
Opciones de cocción	25

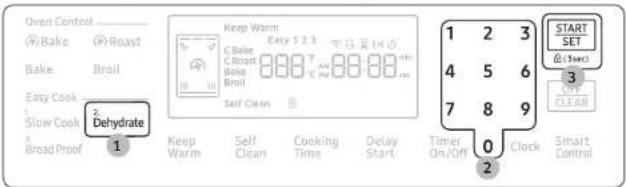

Cocción lenta, deshidratar, leudiado	27
Funciones especiales	29
Cómo cambiar los ajustes de las opciones	29
Funciones de no cocción	30
Smart control	32

Mantenimiento 33

Limpieza	33
Reemplazo de la luz del horno	38

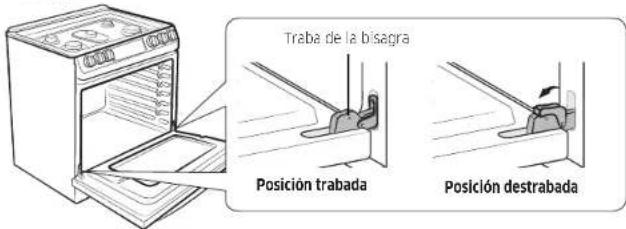

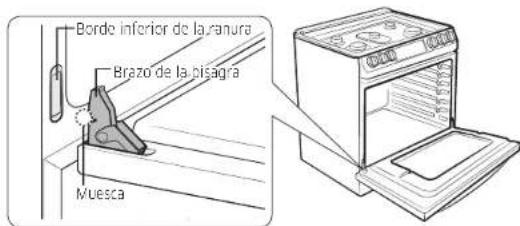

Cómo retirar y volver a instalar la puerta del horno	39

Resolución de problemas 41

Puntos de verificación 41Códigos de información

46

Garantía limitada (Estados Unidos) 46

Garantía (CANADÁ) 48

Anuncio de código abierto 50

6 Español

Información importante de seguridad

Lea todas las instrucciones antes de usar este electrodoméstico

• Todos los equipos eléctricos y a gas con piezas móviles pueden ser peligrosos. Lea las instrucciones de seguridad importantes para este electrodoméstico que se incluyen en este manual. Se deben seguir las instrucciones a fin de minimizar el riesgo de lesión, muerte o daño a la propiedad.
• Guarde este manual. No lo deseche.

Símbolos usados en este manual

ADVERTENCIA

Prácticas peligrosas o inseguras que pueden provocar lesiones personales graves o la muerte.

PRECAUCIÓN

Prácticas peligrosas o inseguras que pueden provocar descargas eléctricas, lesiones personales o daños a la propiedad

NOTA

Instrucciones y sugerencias útiles. Estos iconos y símbolos de advertencia se incluyen para evitar que usted u otras personas sufran lesiones. Sigalos explicitamente. Una vez que haya leido esta sección, consérvela en un lugar seguro para consultas futuras.

California Proposición 65 Advertencia

ADVERTENCIA

Cáncer y Daño Reproductive - www.P65Warnings.ca.gov.

Mancomunidad de Massachusetts

- Este producto debe ser instalado por un piomero con licencia o un gasista matriculado o con licencia del Estado de Massachusetts. Cuando se utilicen válvulas de bola para el cierre del gas, se debe usar una manija en forma de "T". No deben conectarse varios conductos flexibles de gas en serie.

Seguridad general

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y/o muerte, respete las siguientes precauciones.

• No toque ninguna parte de la estufa, incluyendo, entre otros, los quemadores del horno, los quemadores superiores o las partes internas durante la cocción o inmediatamente después de cocinar.

• Debe conocer la ubicación de la válvula de cierre del gas y cómo cerrarla si es necesario.

• Asegúrese de que el dispositivo anti inclinación esté correctamente instalado en la estufa Consulte las instrucciones de instalación para obtener más información.

• No permita que los niños se acerquen a la estuía. No permita que los niños se metan en la estuía ni trepen sobre ella. No permita que los niños jueguen con la estuía ni con ninguna parte de la estuía. Los niños no deben quedar sin vigilancia en el lugar donde se utiliza la estuía. Para la seguridad de los niños, recomendamos utilizar la función de control/bloqueo de la puerta.

Información importante de seguridad

• Quite todos los materiales de empaque de la estufa antes de utilizarla para evitar que se incendien. Mantenga todos los materiales de empaque fuera del alcance de los niños. Deseche adecuadamente los materiales de empaque luego de desembalar la estufa.
• No guarde ningún objeto que resulte de interés para los niños sobre la cubierta o el protector posterior de la estufa. Los niños que se trepen a la estufa para alcanzar un objeto podrían morir o resultar seriamente lesionados.
• No opere la estufa si esta o alguna de sus partes se encuentra dañada, no funciona correctamente o si falta alguna pieza.
• No utilice la estufa como calefactor del ambiente. Utilice la estufa solamente para cocinar
• No utilice limpiadores para horno ni revestimientos de horno dentro o cerca de ninguna parte del horno.
• Utilice únicamente agarradores aislantes secos. Los agarradores aislantes húmedos pueden liberar vapor y causar quemaduras si entran en contacto con superficies calientes. Mantenga todos los agarradores aislantes alejados de las llamas abiertas cuando levante los recipientes. Jamás utilice una toalla o una tela voluminosa como agarrador aislante.
• No utilice la estufa para calentar recipientes cerrados con alimentos.
• No golpee el vidrio del horno.
• Al desechar la estufa, corte el cable de alimentación y quite la puerta para evitar que niños y animales puedan quedar atrapados.
• Desenchufe o desconecte la alimentación antes de realizar tareas de mantenimiento o reparación.
• Asegúrese de que todas las carnes de res y de ave se cocinen bien. La carne de res debe cocinarse siempre a una temperatura interna de 160 °F (71 °C). La carne de ave debe cocinarse siempre a una temperatura interna de 180 °F (52 °C).
• No intente operar el horno de ignición eléctrica durante un corte de energía eléctrica.
• Mantenga el área del artefacto desocupada y libre de materiales combustibles, gasolina y otros vapores y líquidos inflamables.
• Enseñe a los niños que no deben tocar ni jugar con los controles ni con ninguna parte de la estufa. Recomendamos utilizar la función de bloqueo de los controles / la puerta para reducir el riesgo de que los niños los usen incorrectamente.
• No se apoye sobre la estufa ya que podría girar las perillas de control sin darse cuenta.
• No se pare sobre el electrodoméstico ni coloque sobre él objetos (como ropa sucia, fundas para hornos, velas encendidas, cigarrillos encendidos, platos, productos químicos, objetos metálicos, etc.).
  Artículos como trapos de cocina pueden quedar enganchados en la puerta. Se pueden producir descargas eléctricas, un incendio, problemas con el producto o lesiones.

Seguridad contra incendios

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y/o muerte, respete las siguientes precauciones.

- No guarde, coloque ni use materiales inflamables o combustibles como papel, plástico, agarradores aislantes, ropa de cama, cortinas, gasolina u otros vapores o líquidos inflamables cerca de la estufa.

- No lleve prendas amplias o colgantes mientras se utiliza la estufa.

• Para evitar la acumulación de grasa, limpie regularmente las ventilaciones.
• No permita que agarradores aislantes u otros materiales inflamables entren en contacto con el elemento calentador. No utilice una toalla u otras telas voluminosas como agarrador aislante.
• No use agua para apagar un fuego provocado por la grasa. Para extinguir el fuego de la materia grasa, apague la fuente de calor y sofoque el fuego con una tapa que ajuste bien o utilice un extinguidor de incendios de polvo químico seco o de espuma para usos diversos.
• Si la grasa llegara a encencerse, presione la tecla OFF/CLEAR (APAGAR/BORRAR) para apagar el horno. Mantenga cerrada la puerta del horno hasta que se extinga el fuego. De ser necesario, utilice un extinguidor de incendios de polvo químico seco o de espuma para usos diversos.
• No caliente envases de alimentos que no hayan sido abiertos. La acumulación de presión puede hacer que los envases exploten y causen lesiones.
• NUNCA UTILICE este artefacto como calefactor para calentar el ambiente. Hacerlo podría tener como resultado el envenenamiento con monóxido de carbono y el recalentamiento del horno. No utilice el horno como lugar de almacenamiento. El papel y otros materiales inflamables guardados en el horno pueden incendiarse.
• No deje productos como papel, utensilios de cocina o alimentos en el horno cuando no lo utiliza. Los elementos almacenados en un horno pueden arder.
• No coloque materiales combustibles ni otros productos alrededor de la estufa.

Seguridad del gas

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y/o muerte, rescete las siguientes precauciones.

Si hay olor a gas:

• Cierre la válvula y no use la estufa.
- No encienda cerillos, velas ni cigarrillos.
- No encienda ningún artefacto eléctrico o a gas.

• No toque ningún interruptor eléctrico ni enchufe el cable de alimentación en un tomacorrione.
• No utilice ningún teléfono dentro del edificio.
• Evacue a todos los ocupantes del ambiente, edificio o área.
• Llame inmediatamente al proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.

Verificación de fugas de gas

- La prueba de pérdidas del artefacto debe ser realizada de acuerdo con las instrucciones del fabricante. No utilice una llama para verificar si hay fugas de gas. Utilice un cepillo para esparcir una mezcla de agua jabonosa alrededor del área que está verificando. Si hay una fuga de gas, verá pequeñas burbujas en la mezcla de agua jabonosa en el punto de la pérdida.

Seguridad de la electricidad y la conexión a tierra

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y/o muerte, respete las siguientes precauciones.

- Enchufe el artefacto a un tomacorriente de 3 clavijas conectado a tierra.

• No retire la clavija de conexión a tierra.
• No utilice un adaptador ni un cable prolongador.
• No utilice un enchufe o un cable de alimentación dañado ni un tomacorriente fiojo.

• No modifique el enchufe, el cable de alimentación ni el tomacorriente de ninguna manera.

• No coloque un fusible en el circuito neutral o de conexión a tierra.

• Utilice un circuito eléctrico exclusivo de CA. 120 voltos, 60 Hz, 20 A con un fusible de retardo o un disyuntor para esta estufa. No conecte más de un artefacto a este circuito
• No conecte el cable de conexión a tierra a cañerías de plástico, tuberías de gas o tuberías de agua caliente.
• Esta estufa debe conectarse a tierra. En el caso de fallas o averlas, la conexión a tierra reducirá el riesgo de sufrir descargas eléctricas, ya que le ofrece una ruta a la corriente eléctrica. Esta estufa está equipada con un cable que dispone de un enchufe con conexión a tierra. El enchufe debe enchufarse firmemente en un tomacorriente que esté correctamente instalado y qué disponga de conexión a tierra, de acuerdo con los códigos y ordenanzas locales. Si no está seguro de si el tomacorriente está conectado correctamente a tierra, debe verificarlo un electricista matriculado.
• La estuta está equipada con un enchufe de 3 clavijas con conexión a tierra. Este cable debe enchufarse a un tomacorriente adecuado de 3 clavijas con conexión a tierra, que cumpla con todos los códigos y las ordenanzas locales. Si los códigos permiten el uso de un conductor a tierra independiente, recomendamos que un electricista calificado determine la vía adecuada para este conductor a tierra.
• El servicio eléctrico que alimentará a la estufa debe cumplir con los códigos locales. Además de los códigos locales, debe cumplir con la versión más reciente de ANSI/NFPA Nro. 70 (para EE.UU.) o con la versión más reciente del Código eléctrico de Canadá CSA C22.1.
• Es responsabilidad personal del propietario de la estufa brindar el servicio eléctrico correcto para este equipo.

Información importante de seguridad

Seguridad de la instalación

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y/o muerte, respete las siguientes precauciones.

- Un instalador calificado debería realizar la instalación y la conexión a tierra correcta, de acuerdo con las instrucciones de instalación. Solo instaladores de estufas de gas calificados o técnicos de servicio deberían realizar los ajustes y el servicio técnico.

• No intente realizar el servicio, modificar ni reemplazar ninguna pieza de la estufa a menos que este manual lo recomiende específicamente. Todas las demás tarcas de servicio técnico deben ser encomendadas a un técnico calificado.
• Utilice siempre conectores flexibles nuevos cuando instale un artefacto a gas. No utilice conectores flexibles vicjos.
• Asegúrese de que el dispositivo anti inclinación esté correctamente instalado en la estufa. Consulte las instrucciones de instalación para obtener más información.
• Debido al tamaño y al peso de la estufa, se necesitan dos personas o más para moverla.
• Retire toda la cinta y el material de empaque.
• Retire todos los accesorios de la cubierta, del horno y del cajón inferior. Las rejillas y los comales son pesados. Tenga cuidado al manipularlos.
• Asegúrese de que no se hayan aflojado piezas durante el transporte. No debe instalarse en un área expuesta al goteo de agua o al aire libre.
• Asegúrese de que un técnico de servicio o instalador calificado instale y ajuste correctamente la estufa según el tipo de gas (natural o LP) que utilizará. Para utilizar gas LP en su estufa, el instalador debe reemplazar los 5 orificios de los cuemadores superiores y los 2 orificios del horno con el juego de orificios para LP y también debe invertir el adaptador GPR. Estos ajustes debe realizarlos un técnico de servicio calificado de acuerdo con las instrucciones del fabricante y con todos los códigos y requisitos de la autoridad pertinente. La agencia calificada que realice este trabajo asume toda la responsabilidad de la conversión a gas.

- La instalación de esta estuía debe cumplir con los códigos locales o, a falta de ellos, con la versión más reciente del Código nacional de gas combustible, ANSI Z223.1/NFPA.54. En Canadá, la instalación debe cumplir con el Código de instalación para gas natural CAN/CGA-B149.1 actual o con el Código de instalación para propano CAN/CGA-B149.2 actual y con los códigos locales, cuando corresponda. El diseño de esta estuía ha sido certificado por ETL según la versión más reciente de ANSI Z21.1, y por Canadian Gas Association (Asociación de Gas de Canadá) según la versión más reciente de CAN/CGA-1.1.

Seguridad de la ubicación

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y/o muerte, respete las siguientes precauciones.

- Este horno ha sido diseñado para uso doméstico en interiores solamente. No instale la estufa en áreas expuestas al aire libre o el agua. - No instale la estufa en un lugar que esté expuesto a una corriente de aire fuerte. - Seleccione un priso nivelado y sólido que pueda soportar el peso de la estufa. Los pisos sintéticos, como el linólico, deben soportar temperaturas de 180 °F (82 °C) sin encogerse, deformarse ni decolorarse. No instale la estufa directamente sobre alfombras interiores para cocinas a menos que se coloque madera contrachapada de ¼ pulgada o un aislante semejante entre la estufa y la alfombra.

• Seleccione una ubicación en la que haya un fácil acceso a un tomacorriente de 3 clavijas con conexión a tierra.
• Si se coloca la estufa cerca de una ventana, no cuelgue cortinas largas ni persianas de papel en esa ventana.
• Para que la estufa pueda ventilarse correctamente, asegúrese de que las ventilaciones no estén bloqueados ni cubiertas, y de que haya suficiente espacio libre arriba, atrás, a los lados y por debajo de la estufa. Las ventilaciones permiten la salida de aire necesaria para que la estufa funcione adecuadamente con la combustión correcta y se obtengan buenos resultados de cocción.
• Asegúrese de que los revestimientos de las paredes que rodean a la estufa puedan soportar un calor de hasta 200 °F (93 °C), generado por la estufa.

• Se debe evitar colocar gabinetes de almacenamiento arriba de la superficie de la estufa. Si resulta necesario colocar gabinetes de almacenamiento arriba de la estufa, ceje una separación mínima de 40 pulgadas (102 cm) entre la superficie de cocción y la parte inferior de los gabinetes, o instale una campana para estufas que sobresalga horizontalmente como mínimo 5 pulgadas (12.7 cm) con respecto al extremo inferior de los gabinetes.
• Coloque la estufa alcjada de los lugares de la cocina con tráfico y corrientos de aire para evitar una circulación de aire insuficiente.
• Si se coloca la estufa cerca de una ventana, JAMÁS cuelgue cortinas largas ni persianas de papel en esa ventana. Podrían volar sobre los quemadores superiores y prenderse fuego, causando así un peligro de incendio.

Seguridad de la cubierta

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y/o muerte, respete las siguientes precauciones.

- Asegúrese de que todos los quemadores estén apagados cuando no utilice la estufa.

- No utilice papel de aluminio para cubrir las rejillas ni ninguna parte de la cubierta. Esto puede causar un envenenamiento por monóxido de carbono. Las envolturas de papel de aluminio también pueden atrapar el calor, provocando un riesgo de incendio. No deje los quemadores sin vigilancia en configuraciones de calor medio o alto.

• Antes de encender los quemadores, asegúrese de que todas las tapas estén correctamente instaladas en su lugar y que todos los quemadores estén nivelados.
• Siempre use la posición LITE (ENCENDER) al encender los quemadores y asegúrese de que todos enciendan. Si falla el encendido, gire la perilla en OFF (APAGADO) y espere hasta que se disipe el gas.
• Cuando coloque un quemador a fuego lento, no gire la perilla rápidamente. Asegúrese de que la llama permanezca encencida.
• No coloque objetos sobre la cubierta que no sean recipientes y utensilios de cocina.

• Esta cubierta está diseñada para usar con un wok o con el accesorio del aro para wok.

• Para flambear alimentos, debe tener una campana de ventilación. Durante el flambeado, la campana debe estar encendida.

• Antes de retirar o cambiar recipientes de cocina, apague los quemadores.
• Retire los alimentos y los recipientes de inmediato después de la cocción.
• Antes de retirar alguna pieza del quemador para realizar la limpieza, asegúrese de que la estufa esté apagada y completamente fría.
• Después de limpiar el distribuidor del quemador, asegúrese de que esté completamente seco antes de volver a ensamblario.
• Asegúrese de que la marca de encendido en el distribuidor del quemador doble esté colocada junto al electrodo al ensamblarlo.
• Para evitar el envenenamiento por monóxido de carbono, no vierta agua sobre el hueco de la cubierta durante la limpieza.
• Seleccione recipientes de cocina diseñados para la cocción encima de la estufa. Seleccione recipientes lo suficientemente grandes como para cubrir las rejillas de los quemadores. Ajuste las llamas de los quemadores de modo que no se extiendan más allá de la base de los recipientes.
• Para evitar que los recipientes se decoloren, se deformen o que se produzca un envenenamiento por monóxido de carbono, no utilice recipientes que superen considerablemente el tamaño de la rejilla.
• Asegúrese de que las manijas de los recipientes queden orientadas hacia un lado o hacia la parte posterior de la cubierta, pero nunca sobre los demas quemadores superiores.
• Aléjese de la estufa durante la cocción mediante fritura.
• Caliente siempre los aceites para freir en forma lenta y vigílelos a medida que se calientan. Si se frien alimentos a alta temperatura, vigile cuidadosamente el proceso de cocción. Si va a utilizar una combinación de grasas y aceites durante la fritura, debe mezclaros antes de calentarios.
• Utilice un termómetro para freidoras de inmersión cuando sea posible. Esto evita el recalentamiento de la freidora más allá del punto de generación de humo.
• Utilice una cantidad mínima de aceite durante las frituras de inmersión. Evite cocinar alimentos no descongelados o con excesiva cantidad de hielo.

Información importante de seguridad

• Antes de transportar recipientes llenos de grasa o aceite, asegúrese de que se hayan enfriado por completo.
• Para evitar el retraso en el punto de ebullición, siempre deje reposar los líquidos calentados durante al menos 20 segundos después de apegar el quemador, para que la temperatura del líquido pueda estabilizarse. En caso de escaldaduras, siga estas instrucciones de primeros auxilios:
• 5umerja el área escaldada en agua fria o tibia durante al menos 10 minutos.
• No se aplique cremas, aceites n/ lociones.
• Cubra el área con un vendaje limpio y seco

- Coloque los recipientes en el centro de la rejilla. No coloque un recipiente con un diámetro superior a 9° en los quemadores traseros. Si coloca un recipiente de mayor tamaño en la posición incorrecta, podría interrumpir la circulación de aire necesaria y hacer que la llama del quemador chisporrotee y queme de manera ineficiente.

• No lleve prendas amplias o colgantes mientras utiliza la estufa. Pueden incendiarse y producirle quemaduras si tocan el quemador superior.
• No deje elementos plásticos sobre la cubierta. El aire caliente del ventilador puede derretir o encender los elementos de plástico o causar una acumulación de presión peligrosa en recipientes de plástico cerrados. Puede sufrir quemaduras graves si toca las superficies cercanos al ventilador mientras el horno está en funcionamiento.
• No coloque artefactos portátiles ni ningún otro objeto sobre la cubierta, excepto cuando se trate de recipientes y utensilios de cocina. Es posible que se produzcan daños o incendios si la superficie está caliente.
• Asegúrese siempre de que los alimentos que se frian estén descongelados y secos. Cualquier tipo de humedad puede causar que la grasa caliente burbujee y se derrame del recipiente.
• Asegúrese siempre de que los controles estén en OFF (APAGADO) y de que las rejillas estén frias antes de retirarlas para evitar cualquier posibilidad de sufrir quemacuras.
• No coloque materiales combustibles ni otros productos alrededor de la estufa.
• Tenga cuidado de que sus manos no tcquen los quemadores cuando estén encendicios. Apague los quemadores cuando cambie una sartén o una olla.
• Cuando caliente líquidos como saisas, remueva todo el tiempo.

Seguridad del horno

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y/o muerte, respete las siguientes precauciones.

• No utilice el horno para otros fines que no sean la cocción, por ejemplo, para secar ropa o como lugar de almacenamiento. Utilice el horno solamente para cocinar.
• Asegúrese de que la parte interna de la parrilla dividida esté en la posición adecuada dentro de la parrilla externa.
• Asegúrese de que las parrillas del horno estén colocadas al mismo nivel en cada lado.

• No dañe, mueva ni limpie la junta selladora de la puerta.

• No rocle agua en el vidrio del horno mientras el horno esté encendido o apenas después de haberlo apagado.

• No utilice papel o cubiertas de aluminio en ninguna parte del horno. No utilice papel de aluminio ni materiales similares para cubrir orificios o pesajes de la parte inferior del horno ni para cubrir una parrilla del horno. Esto puede causar un envenenamiento por monóxido de carono. Las envolturas de papel de aluminio también pueden atrapar el calor, provocando un riesgo de incendio.
• Guarde cierta distancia respecto del horno al abrir la puerta de horno.
• Mantenga el horno libre acumulaciones de grasa
• Al volver a colocar las parrillas del horno, asegúrese de que el horno esté completamente frio.
• Utilice solo recipientes recomendados para hornos de gas.
• Para evitar dañar las perillas de control de los quemadores, siempre hornee y/o ase a la parrilla los alimentos con la puerta del horno cerrada.
• No ase carne demasiado cerca de la llama del quemador. Recorte el exceso de grasa de la carne antes de la cocción
• Al utilizar bolsas para cocinar o asar en el horno, siga las instrucciones del fabricante.
• No cubra ranuras, orificios o pasajes en la parte inferior del horno, ni cubra una parrilla completa con materiales como papel de aluminio Esto evita que el aire circule a través del horno y puede causar envenenamiento por monóxido de carbono. Las envolturas de papel de aluminio también pueden atrapar el calor, provocando un riesgo de incendio.

Información de seguridad del cajón de almacenamiento

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y/o muerte, rescete las siguientes precauciones.

• No utilice el cajón para otros fines que no sean la cocción, por ejemplo, para secar ropa o como lugar de almacenamiento. Utilice el cajón solamente para cocinar.

• No toque la superficie interior del cajón ni el elemento de ca entamiento. Es posible que estas superficies estén calientes y podrían ocasionarle quemaduras.

• Para evitar las quemaduras producidas por el vapor, tenga cuidado al abrir el cajón.

• No utilice papel de aluminio para revestir el cajón.
• No coloque el cajón en el horno. No coloque el cajón en el horno durante un ciclo de auto-limpieza
• No deje recipientes de grasa derretida dentro o cerca del cajón.

Seguridad durante la auto-limpieza del horno

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y/o muerte, respete las siguientes precauciones.

• La función de auto-limpieza opera el horno a temperaturas lo suficientemente altas como para eliminar por incineración los restos de alimentos en el horno. La estufa está extremadamente caliente durante el ciclo de auto-limpieza. No toque ninguna superficie de la estufa durante el ciclo de auto-limpieza.

• Mantenga alejados a los niños durante el ciclo de auto-limpieza.

• Antes de iniciar un ciclo de auto-limpieza, retire todas las parrillas, los recipientes y los utensilios del horno. Solo pueden dejarse en el horno parrillas recubiertas de porcelana.

• Antes de iniciar un ciclo de auto-limpleza, limpie la grasa y los restos de comida del horno.
• No coloque el cajón inferior en el interior del horno cuando ejecute un ciclo de auto-limpieza.
• Al abrir la puerta después de un ciclo de auto-limpieza, aléjese del horno.
• Si el ciclo de auto-limpieza funciona mal, apague el horno, desconecte el suministro eléctrico y comuníquese con un técnico de servicio calificado.

Descripción general

Esquema

01 Quemadores superiores 02 Orificios de ve
04 Perilla para las luces del horno (1 ud.)
07 Cajón de almacenamiento
10 Sistema de parrillas del horno
03 Pantalla táctil
06 Puerta del norno desmontable
09 Luz del horno
12 Quemador del horno para hornear

14 Español

Elementos incluidos

Rejillas para los quemadores superiores (3) *

Quemadores superiores y tapas (5) *

Parrilla plana (2) *

Comal (1)

Si necesita una pieza identificada con un asterisco (*), puede acquiriría en el Centro de contacto de Samsung (1-800-SAMSUNG (726-7864)).

Panel de control

01 Convection Bake (Horneado por convección): Activar el horneado por convección para grandes cantidades de alimentos en varias parrillas.
02 Convection Roast (Asar por convección): Activar el asado por convección para cortes de carne grandes.
03 Bake (Hornear): Hornear los alimentos en forma uniforme con el quemador inferior del horno.
04 Broil (Asar a la parrilla): Asar el alimento solamente con el quemador superior del horno.
05 Slow Cook (Cocción lenta). Activar la cocción lenta que cocina los alimentos lentamente a más baja temperatura.

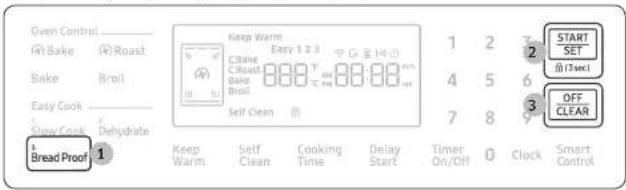

06 Bread Proof (Levantamiento del pan): Activar la función de entibiar pan para loudado.
07 Dehydrate (Deshidratar): Activar la función de deshidratar.

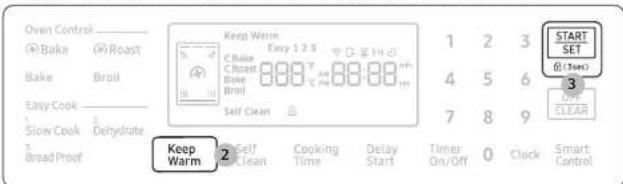

08 Keep Warm (Mantener caliente): Mantener los alimentos cocinados calientes a baja temperatura entre 150 °F y 200 °F (68 °C y 93 °C)
09 Self Clean (Auto-limpieza): Quemar residuos de alimentos en el horno a temperaturas muy elevadas.
10 Cooking Time (Tiempo de cocción): Establecer el tiempo de cocción.

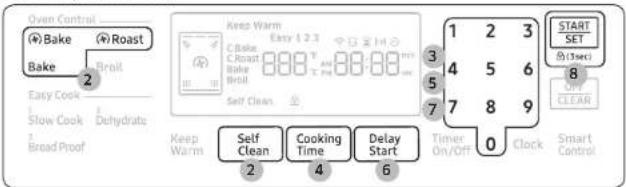

11 Delay Start (Inicio retardado): Programar el horno para que se inicie a una hora determinada.
12 Timer On/Off (Activar/Desactivar temporizador): Activar o desactivar el temporizador.
13 Números: Se utilizan para fijar la hora, la temperatura o la programación.
14 Clock (Reloj). Configurar la hora del re oj. 15 Smart Control: Activa la conexión fácil.
16 OFF/CLEAR (APAGAR/BORRAR): Cancelar la operación actual pero no el temporizador.
17 START/SET (INICIO/CONFIGURAR): Iniciar una función o configurar el tiempo

Antes de comenzar

Debe conocer las siguientes características y componentes antes de utilizar la estufa por primera vez.

Modo de visualización

Reposo

Después de 2 minutos de inactividad (o 1 minuto cuando el horno está en modo de espera), el panel de control entra en el modo de reposo. En el modo de reposo, el panel de control está inactivo, mostrando solo la hora, hasta que es reactivado por el usuario:

Reloj

Debe configurar correctamente el reloj para asegurar que las funciones automáticas funcionen correctamente. Este producto admite dos formatos de hora: 12 horas (predeterminado) y 24 horas.

Para configurar la hora del reloj

1. Presione la tecla Clock (Reloj)
2. Para seleccionar AM/PM, vuelva a presionar la tecla Clock (Reloj).
3. Ingrese la hora actual usando el teclado numérico.
4. Presione la tecla START/SET (INICIO/CONFIGURAR) para confirmar los ajustes.

Español 15

Antes de comenzar

Para cambiar el formato de hora (12 h/24 h)

1. Presione la tecla Broil (Asar a la parrilla) y 4 en el teclado numérico simultáneamente.
2. Presione 0 para el formato de 24 horas.
3. Presione 0 para el formato de 12 horas.
4. Presione la tecla START/SET (INICIO/CONFIGURAR).

NOTA

Puede configurar/cambiar el reloj o el temporizador de cocina antes de iniciar un modo de cocción o mientras la mayoría de los modos de cocción están funcionando. Sin embargo, no se puede configurar o cambiar la hora si hay una función basada en el tiempo en funcionamiento (horneaco programado, por ejemplo) o si la opción Shabat está activada.

Temporizador de cocina

El temporizador de cocina le brinda un temporizador adicional que puede utilizar para programar las tareas de cocción, como hervir huevos. Sin embargo, no inicia ni detiene ninguna operación de cocción. El temporizador se puede fijar desde 1 minuto hasta 9 horas y 59 minutos.

1. Presione la tecla Timer On/Off (Activar/Desactivar temporizador).
2. Ingrese el tiempo deseado usando el teclado numérico.
3. Cuando finalice, presione la tecla START/SET (INICIO/CONFIGURAR) o Timer On/Off (Activar/Desactivar temporizador).
4. Para cancelar los ajustes del temporizador, vuelva a presionar la tecla Timer On/Off (Activar/Desactivar temporizador).
5. Cuando ha transcurrido el tiempo fijado, el horno emite una señal sonora y en la pantalla se ve el mensaje "End". Presione la tecla Timer On/Off (Activar/Desactivar temporizador) para borrar el mensaje.

Ventilación del horno/orificios de refrigeración

Orificios de refrigeración

Los orificios de ventilación se ubican en la parte posterior de la estuía de gas. La adecuada circulación de aire evita los problemas de combustión y asegura un buen desempeño. - No bloquee los orificios de ventilación ni la zona alreddedor.
- Tenga cuidado al colocar elementos cerca de la ventilación. El vapor caliente puede hacer que se sobrecalienten o se derritan.

Cubierta

PASO 1

Ponga todos los ingredientes en un recipiente de cocción (sarten, olla, etc.)

Coloque el recipiente sobre un quemador superior.

Encienda el quemador superior.

Quemadores de gas

Cada quemador tiene una perilla correspondiente que le permite ajustar el nivel de la llama de LO (BAJO) a HI (ALTO). Además, cada perilla tiene un ajuste Lite (Encender). Al girar la perilla hacia la posición Lite (Encender), se enciende el quemador correspondiente. Los indicadores de los quemadores están situados sobre cada perilla y muestran qué quemador controla dicha perilla. Cada quemador está diseñado para un propósito de cocción específico. Consulte la tabla a continuación.

Posición Propósito Tipo de alimento Características
Delantero derecho (RF) 17000 BTU	Calentamiento potente	Comida hervida Máxima potencia
Trasero derecho (RR) 5000 BTU	Cocción a fuego lento baja	Chocolate, guisos, salsas	Alimentos delicatos que requieren fuego lento durante un tiempo prolongado
Centro (C) 9500 BTU	Calentamiento general/Comal	Alimentos en general/Panquecues, huevos fritos	Cocción de uso general
Delantero izquierdo (LF) 15000 BTU	Calentamiento rápido	General Cocción de uso general
Trasero izquierdo (LR) 9500 BTU	Calentamiento general/Cocción a fuego lento baja	Alimentos en general, guisos	Cocción de uso general

Cubierta

Ignición

PRECAUCIÓN

Lite ② ①

Asegúrese de que todos los quemadores superiores estén correctamente instalados. Para encender un quemador

1. Empuje la perilla de control y girela a la posición Lile (Encender). Oirá un 'clic' que indica que el sistema de ignición electrónico funciona correctamente.
2. Una vez encendido el quemador superior, gire la perilla de control para salir de la posición Lite (Encender) y apagar el sistema de ignición electrónico.
3. Gire la perilla de control para ajustar el nivel de la llama.

Encendido manual

Si hay un corte de energía, puede encender el quemador manualmente. Tenga cuidado cuando lo haga.

1. Lleve un encendedor de la parrilla de gas largo al quemador superior que desea encender.
2. Empuje la perilla de control del quemador y gírela a la posición Lite (Encender). Encienda el quemador con el encendedor de parrilla.
3. Una vez encendido el quemador, gire la perilla de control para ajustar el nivel de la llama.

Nivel de la llama

Las llamas de los quemadores siempre deben permanecer debajo de los recipientes de cocción y no deben extenderse más allá del fondo del utensilio en ningún momento.

ADVERTENCIA

• Si las llamas son mayores que el fondo del recipiente, pueden provocar un incendio o lesiones físicas.
• Cuando coloque un quemador a fuego lento, no gire la perilla del quemador rápidamente. Mire la llama para asegurarse de que se mantenga encendida.
• Después de encender un quemador superior, asegúrese de que el quemador se haya encendido. Ajuste el nivel de la llama girando la perilla del quemador.
• Siempre apague los quemadores superiores antes de retirar los recipientes de cocción. Los controles de todos los quemadores superiores deben estar en la posición OFF (APACADO) cuando no esté cocinando.
• Siempre opaque los quemadores antes de ir a dormir o salir.
• Si nuele gas, corte el suministro de gas de la estufa y llame a un técnico de servicio calificado. NUNCA utilice una llama para encontrar la pérdida.

Ajuste de la configuración de llama baja en los quemadores de la estufa

Las llamas de la quemadores de la estufa se deben comprobar en el ajuste más bajo. Siga los pasos siguientes para comprobar y ajustar la configuración de los quemadores de la estufa.

NOTA

Los ajustes bajos se deben realizar siempre con dos o más quemadores encendidos al mismo tiempo.

Desarmador de hoja plana Vastagó de la válvula

Tornillo de paso de llama interior Tornillo de paso de llama exterior Válvula doble

1. Encienda dos o más quemadores exteriores y ajuste os en MED (medio) y HI (alto).
2. Gire rápidamente una de las perillas de control en sentido contrario a las agujas del reloj para el ajuste más bajo. La llama debe permanecer encendida. Si la llama oscila o se desvance, ajuste la válvula de derivación del quemador:
3. Hale la perilla de control de este quemador para retirarla.
4. Con un desarmador de hoja plana pequeño, ajuste el tornillo de la válvula de derivación en la base del vástago de la válvula. Gire el tornillo de la válvula de derivación en sentido contrario a las agujas del reloj para aumentar el tamaño de la llama.
5. Monte nuevamente la perilla de control y compruebe el ajuste de la llama
6. Repita los pasos 1 a 5 para verificar y ajustar la llama baja en los otros quemadores exteriores.

Utensilio de cocina

Requisitos

• Fondo plano y lados verticales
• Tapa bien ajustada
• Bien equilibrado con manijas que pesen menos que el cuerpo principal de la olla o sartén.

Características de los materiales

• Aluminio: Excelente conductor de calor. Algunos tipos de alimentos pueden causar el oscurecimiento del aluminio. Sin embargo, los recipientes de aluminio anodizado son resistentes a las manchas y a las picaduras.
• Cobre: Excelente conductor de calor pero su color se altera con facilidad.
• Acero inoxidable: Conductor de calor lento con resultados de cocción irregulares, pero es duradero, fácil de limpiar y resistente a las manchas.
• Hierro fundido: Mal conductor de calor, pero retiene muy bien el calor.
• Utensilios esmaltados: Las características de conducción de calor dependen del material de base.
• Vidrio. Conductor de calor lento. Utilice solo recipientes de vidrio con la especificación de que son aptos para usar sobre quemadores superiores de estufas o en el horno.

Limitaciones de tamaño

PRECAUCIÓN

• No coloque una olla o sartén pecuña con un diámetro de fondo de alrededor de 6 pulgadas o menos en la rejilla central. Este utensilio podría volcarse. Utilice los quemadores traseros para estos utensilios de tamaño pecuño.
• No utilice un utensilio de gran tamaño. Las llamas del quemador podrían esparcirse y causar daños en las inmediaciones.
  *: 6 pulgadas o menos

Cubierta

• Asegúrese siempre de que las manijas de los recipientes pueden orientadas hacia un lado o hacia la parte posterior de la cubierta, y no sobre los demás quemadores superiores. Esto minimizará las posibilidades de quemacuras y derrames y de que se enciendan los materiales inflamables que pueden causarse al golpear accidentalmente ollas o sartenes.
• Cuando utilice recipientes de vidrio, asegúrese de que estén diseñados para la cocción sobre los quemadores superiores de las estufas.
• No deje elementos plásticos sobre la cubierta. El aire caliente del ventilador puede derretir o encender los elementos de plástico o causar una acumulación de presión peligrose en recipientes de plástico cerrados. Puede sufrir quemaduras graves si toca las superficies cercanas al ventilador mientras el horno está en funcionamiento.
• Asegúrese de sujetar la manija de un wok o una olla pequeña de una sola asa mientras cocina.

Comal

El comal recubierto desmontable proporciona una superficie de cocción adicional. Esto resulta útil en especial al cocinar carne, panqueques u otros alimentos que requieren una gran área de cocción.

El comal se puede utilizar solo con el quemador central en la rejilla central. Tenga cuidado al colocar el comal en la rejilla central.

En la mayoría de los casos, debe precalentar el comal antes de cocinar. Consulte la tabla a continuación.

Tipo de alimento	Tiempo de precalentamiento	Ajuste de precalentamiento	Ajuste de cocción
Panqueques 5-10 min MED-HI		(MEDIANA ALTA)	MED (MEDIO)
Hamburguesas 5-10 min HI (ALTO) HI (ALTO)
Huevos fritos 5-10 min HI (ALTO) MED-HI			(MEDIANA ALTA)
Tocino 5-10 min HI (ALTO) HI (ALTO)
Salchichas para el desayuno 5-10 min HI (ALTO) HI (ALTO)

PRECAUCIÓN

• No quitar el comal hasta que las rejillas de la cubierta, las superficies y el comal mismo se enfrien.
• Si deja el comal sobre la cubierta puede calentarse mucho cuando se utiliza la cubierta o el horno. Utilice siempre guantes para horno cuando coloque o quite el comal.
• No recaliente el comal. Se puede dañar el revestimiento del comal.
• No utilice utensilios de metal que puedan dañar la superficie del comal.
• No utilice el comal para otros fines, por ejemplo, como tabla para cortar o estante de almacenamiento.
• No cocine alimentos demasiado grasosos. La grasa puede derramarse.

NOTAS

• Es posible que necesite ajustar las configuraciones de calor del comal con el tiempo.
• El comal puede decolorarse con el tiempo a medida que se cure con el uso,
• No deje que se acumule óxido en el comal. Si aparece óxido en el comal, eliminelo lo antes posible.

Horno de gas

PASO 1

Ponga todos los ingredientes en un recipiente resistente a la temperatura,

PASO 2

Seleccione un modo de cocción y luego comience el precalentamiento.

PASO 3

Coloque el recipiente en una parrilla.

Cierre la puerta y comience la cocción.

NOTAS

• El ventilador de enfriamiento comienza a funcionar automáticamente durante un tiempo después de terminar la cocción.
• Puede producirse un ruido como de un ligero estallido durante la cocción en el horno. Este sonido puede producirse durante el ciclo del quemador normal del horno, cuando la llama del quemador del horno se extingue.

Modo de cocción

• Asegúrese de cerrar la puerta antes de empezar a cocinar.
• Si deja la puerta abierta durante 20-30 segundos mientras el horno está en los modos de hornear/asar por convección, hornear o asar a la parrilla, el quemador del horno se apaga. Para reiniciar el quemador, cierre la puerta.

Hornear y asar

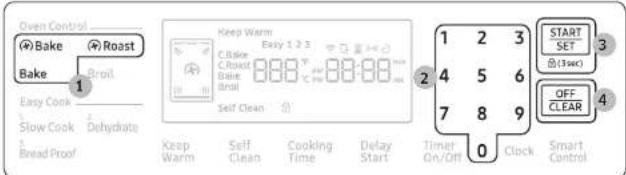

1. Presione la tecla 📍 Bake (Horneado por convección). 📍 Roast (Asar por convección) o Bake (Hornear).
2. De ser necesario, utilice el teclado numérico para cambiar la temperatura predeterminada (350 °F). Puede configurar el horno en cualquier temperatura desde 175 °F hasta 550 °F

3. Presione la tecla START/SET (INICIO/CONFIGURAR)

4. El horno se precalienta hasta que alcanza la temperatura que usted ha configurado.

5. Emite una señal sonora 6 veces cuando el horno alcanza la temperatura establecida
6. Al finalizar el precalentamiento, coloque los alimentos en el horno y, luego, cierre la puerta.
7. Al finalizar la cocción, presione la tecla OFF/CLEAR (APAGAR/BORRAR) y, luego, retire los alimentos.

NOTA

Para cambiar la temperatura durante la cocción, repita los pasos 1 a 3 anteriores.

Español 21

Horno de gas

Cacción por convección

El ventilador de convección en la parte trasera del horno hace circular el aire caliente en forma pareja por la cavidad del horno de manera que los alimentos se cocinen y se doren uniformemente en menos tiempo que con el calor normal.

NOTA

Cuando utilice la cocción por convección, siempre precaliente el horno para obtener los mejores resultados.

Hornear por convección

Ideal para los alimentos que se cocinan en varias parrillas.Adecuado para grandes cantidades de alimentos.O ofrece los mejores resultados con las galletas, brownies, pastelitos individuales, muffins, bollos dulces, pastel de ángel y pan.Las galletas se hornean mejor en charolas planas para galletas.Cuando hornea por convección usando una única parrilla, coloque la parrilla en la posición de parrilla 3 o 4.Cuando hornea por convección usando dos parrillas, coloque las parrillas en las posiciones 2 y 5 (pasteles y galletas).El horno ajusta automáticamente la temperatura para hornear por convección.

Asar por convección

Adecuado para cortes de carne tiernos más grandes, destapados.Para obtener mejores resultados, coloque una asacera y una rejilla debajo de la carne vacuna o la carne de ave. La asadera retiene los derrames de grasa y la rejilla evita las salpicaduras de grasa.El aire caliente circula sobre, debajo y alrededor de la comida. Las carres, incluidas las aves, se doran por todos lados como si hubiesen sido cocidas en un asacor giratorio.

Asado a la parrilla

Al asar a la parrilla se utiliza el quemador en la parte superior del horno para cocinar y dorar alimentos. La carne o el pescado deben colocarse siempre sobre una rejilla y una asadera. Se recomienda precalentar 5 minutos antes de asar a la parrilla.

Asado a la parrilla

1. Coloque los alimentos sobre una rejilla y una asadera.
2. Presione el botón Broil (Asar a la parrilla) una vez para una temperatura HI (alta) o dos veces para una temperatura LO (baja)
3. Presione la tecla START/SET (INICIO/CONFIGURAR) para comenzar a asar a la parrilla.
4. Deje que el horno se precaliente durante 5 minutos.
5. Coloque la asadera en la parrilla deseada y cierre la puerta del horno.
6. Cuando un lado de los alimentos este dorado, debe darlos vuelta, cerrar la puerta del horno y comenzar la cocción del otro lado.
7. Al finalizar la cocción, presione la tecla OFF/CLEAR (APAGAR/BORRAR).

NOTAS

• Asegúrese de cerrar la puerta antes de empezar a cocinar.
• Utilice el ajuste de baja temperatura para la carne de ave o los cortes gruesos de carne vacuna a fin de evitar asarla demasiado.
• En general, para evitar el exceso de cocción, presione la tecla Broll (Asar a la parrilla) para cambiar de Hi (Alta) a Lo (Baja).
• Tenga cuidado al abrir la puerta del horno para dar vuelta los alimentos. El aire que escapa del horno estará muy caliente.
• Para obtener información acerca de las temperaturas de cocción a la parrilla, los ajustes de las parrillas y los tiempos de cocción para distintos alimentos, consulte "Guía para asar a la parrilla" en la página 23.

Guía de recetas

Guia para asar a la parrilla

Para obtener instrucciones detalladas de la cocción a la parrilla, consulte la página 22.

NOTAS

• Esto es para referencia solamente.
• Se recomienda precalentar 5 minutos antes de asar a la parrilla.
• Los tiempos necesarios para asar a la parrilla dependerán del tamaño, peso, espesor, temperatura inicial y su preferencia en cuanto al grado de cocción.
• Esta guía está basada en carnes a temperatura de refrigerador
• Si ha cubierto la carne con papel de aluminio y la deja reposar cubierta durante 10 minutos después de terminar la cocción, la temperatura interna aumenta de 5-10 °F.

Alimento	Grado de cocción	Tamaño Espesor		Ajuste de asado a la parrilla	Posición de la parrilla	Tiempo de cocción
						1er lado	2do lado
Hamburguesas A punto		9 hamburguesas	1" HI (ALTO) 6 5:00	4:00
Bistec	A punto	1" HI (ALTO) 5				7:00-8:00	4:00-6:00
	A punto	1 12 " HI (ALTO) 5				12:00-16:00	11:00-14:00
Presas de pollo	Cocido	2-2 12 lbs	12 " -1" HI (ALTO) 3			18:00-20:00	12:00-15:00
Pechugas de pollo	Cocido	2-3 uds.	-	HI (ALTO) 4		15:00-20:00	7:00-12:00
Costillas de cerdo	Cocido	1 lb	12 "	HI (ALTO) 5		9:00-11:00	6:00-9:00
Chuletas de cordero	A punto	10 oz	1 12 " HI (ALTO) 4			8:00-12:00	5:00-8:00
	Cocido	10 oz	1 12 " HI (ALTO) 4			10:00-16:00	7:00-11:00

PRECAUCIÓN

Asegúrese de cerrar la puerta luego de dar vuelta el alimento.

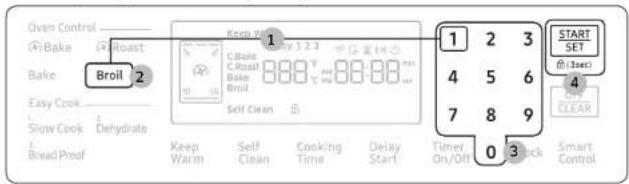

Ajustes mínimos y máximos

Todas las funciones enumeradas en la siguiente tabla tienen ajustes de tiempo o temperatura mínimos y máximos. Se mirá una señal sonora cada vez que se presione una tecla del panel de control y el dato ingresado haya sido aceptado. Si la temperatura o el tiempo ingresados se encuentran por debajo del mínimo o por arriba del valor ajustable máximo para la función en cuestión, sonará un tono de error en la forma de un sonido más prolongado.

Función	Temperatura (°F)
	Mín.	Máx.
Convection Bake(Horneado por convección)	175	550
Convection Roast(Asar por convección)	175	550
Bake (Hornear)	175	550
Broil (Asar a la parrilla)	LO (BAJO)	HI (ALTO)
Dehydrate (Deshidratar)	100	175

Horno de gas

Uso de las parrillas del horno

Posiciones de las parrillas

Su horno viene con 2 parrillas y 7 posiciones. Las posiciones de las parrillas están delineadas por las guías sobre las que se apoyan. Cada una de las guías de las parrillas tienen un tope que evita que se aflojen durante el funcionamiento del horno. Cada parrilla tiene topes que requieren colocación correcta sobre las guías. Los topes evitan que las parrillas se salgen accidentalmente del horno por completo al retirarias.

Tipo de alimento	Posición de la parrilla
Hamburguesas a la parrilla 6
Carnes o cortes pequeños de ave, pescado, a la parrilla	5 4
Panqués, pasteles mo de savarin, tartas congeladas, guisos	4 o 3
Pizza fresca, pasteles de ángel, carnes asadas de pequeño tamaño:	2
Pavo, carnes asadas de gran tamaño, jamones	1

PRECAUCIÓN

• No cuora una parrilla del horno con papel de aluminio. Esto entorpecerá la circulación del calor y creará problemas en el proceso de horneado.
• No coloque papel de aluminio sobre la parte inferior del horno. El aluminio puede derretirse y causar daños en el horno.
• Coloque las parrillas en la distribución deseada solamente cuando el horno se encuentre frio.
• Cuando coloque una parrilla en la posición superior (posición 7), asegúrese de que la parrilla se apoye en forma estable en el tope incorporado.

NOTAS

• La tabla de los ajustes de las parrillas del horno es para referencia solamente.
• Recomendamos cocinar pizzas y pasteles usando la posición de la segunda parrilla para obtener bases más crocantes.

Inserción y retirada de una parrilla del horno

Para insertar una parrilla del horno

1. Coloque el extremo trasero de la parrilla sobre una guía.
2. Deslice la parrilla sobre la guía mientras sostiene el extremo delantero de la parrilla.

Para retirar una parrilla del horno

1. Retire el cajón hacia afuera hasta que se detenga.
2. Levante el extremo delantero de la parrilla y retírela de la guía.

Colocación de parrillas y recipientes

Parrilla del horno simple

Posición de los recipientes para tortas

Posición de las bandejas para galletas

Colocar los moides o las charolas lo más cerca posible del centro del horno producirá los mejores resultados. Si hornea con más de un recipiente, colóquelos de manera tal que cada uno tenga 1" a 1½" de espacio libre a su alrededor.

Cuando hornea en una única parrilla, coloque la parrilla del horno en la posición 3 o 4. Consulte la figura de la izquierda.

Cuando hornee galletas en parrillas múltiples, coloque las parrillas en las posiciones 3 y 5. Consulte la figura de la izquierda.

Uso de múltiples parrillas del horno

Tipo de horneado	Posiciones de las parrillas
Pasteles 3 y 5
Galletitas 2 y 5

Opciones de cocción

PRECAUCIÓN

Los alimentos que pueden echarse a perder fácilmente como la leche, los huevos, el pescado, las aves y las carnes, deben enfilarse en un refrigerador antes de colocarse en el horno. Aon enfriados, no cíben permanecer en el horno durante más de una hora antes de que se inicie la cocción y una vez finalizada la cocción deben retirarse a la brevedad.

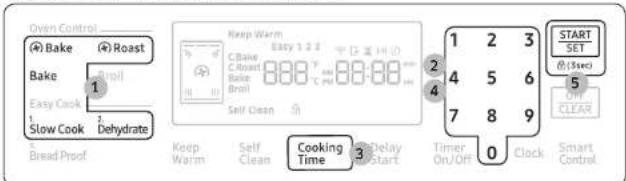

Cocción regida por temporizador

La cocción programada configura el horno para cocinar los alimentos a una temperatura establecida durante un tiempo determinado. El horno se apaga automáticamente cuando finaliza. Modo: Bake (Hornear) / Bake (Horneado por convección) / Roast (Asar por convección) / Slow Cook (Cocción lenta) / Dehydrate (Deshidrata)

1. Presione la tecla correspondiente al modo de cocción que desee, como 🌐 Bake (Horneado por convección).
2. Si es necesario, cambie la temperatura usando el teclado numérico.
3. Presione la tecla Cooking Time (Tiempo de cocción).
4. Fije el tiempo de cocción entre 1 minuto y 9 horas y 59 minutos (9:59) usando el teclado numérico.
5. Presione la tecla START/SET (INICIO/CONFIGURAR). El horno se iniciará automáticamente y comenzará a precalentarse. La temperatura aumenta hasta que alcanza la temperatura que usted ha configurado.
6. Al finalizar el precalentamiento, coloque el recipiente con el alimento sobre una parilla y cierre la puerta. El horno comienza la cocción para la cantidad de tiempo configurada.
7. Una vez transcurrido el tiempo de cocción, el horno se apagara automáticamente y, luego, emitirá un sonido.

Horno de gas

NOTA

Para cambiar el tiempo de cocción programado, presione la tecla Cooking Time (Tiempo de cocción), ingreso el nuevo tiempo y, luego, presione la tecla START/SET (INICIO/CONFIGURAR).

Delay Start (Inicio retardado)

La función Inicio retardado le permite usar el temporizador de cocina para iniciar y detener automáticamente otro programa de cocción. Puede configurar el inicio retardado de manera que demore el inicio automático de una función de cocción seleccionada por hasta 12 horas. Modo: Bake (Hornear) / Bake (Horneado por convección) / Boast (Asar por convección) / Self-clean (Auto-limpieza)

1. Coloque el recipiente con el alimento sobre una parrilla y cierre la puerta
2. Presione la tecla correspondiente al modo de cocción que desee, como 📋 Bake (Horneado por convección).
3. Si es necesario, cambie la temperatura usando el teclado numérico.
4. Presione la tecla Cooking Time (Tiempo de cocción)
5. Fije el tiempo de cocción entre 1 minuto y 9 horas y 59 minutos (9:59) usando el teclado numérico.
6. Presione la tecla Delay Start (Inicio retardado) para cambiar los elementos de tiempo (AM/PM).
7. Fije la hora de inicio usando el teclado numérico
8. Presione la tecla START/SET (INICIO/CONFIGURAR)
9. El horno comienza a cocinar a la hora establecida y se acaga automáticamente cuando finaliza la cocción.

NOTA

Para cambiar la hora de inicio, presione la tecla Delay Start (Inicio retardado), ingrese la nueva hora de inicio y, luego, presione la tecla START/SET (INICIO/CONFIGURAR).

La opción Shabat

(Para uso en el Shabat y otras fechas sagradas judías)

Use esta opción solo para hornear en el Shabat y otras fechas sagradas judías. Para obtener más información, visite el sitio web http://www.star-k.org

Con la opción Shabat

• La temperatura del horno se puede regular más alta o más baja después de haber configurado esta opción.
• La pantalla no cambia y no suena ninguna señal sonora cuando cambia la temperatura.
• Una vez que el horno se encuentra correctamente configurado para hornear con la opción Shabat activada, el horno permanecerá encendido continuamente hasta que se canceled esa función. Esto anulará la función predeterminada de anorro de energía de 12 horas.
• Si la luz del horno es necesaria durante el Shabat, presione OVEN LIGHT (LUZ DEL HORNO) antes de activar la función Shabat. Una vez que la luz del horno se encuentre encendida y se encuentre activada la opción Shabat, la luz del horno permanecerá encendida hasta que la opción Shabat sea desactivada.
• Si desea que la luz del horno se apague, asegúrese de apagar a antes de activar la función Shabet.
• No utilice la superficie de la cubierta cuando la opción Shabat está activada.

Para activar la opción Shabat

1. Presione la tecla Bake (Hornear).
2. Ingrese la temperatura deseada usando el teclado numérico. La temperatura predeterminada es de 350 °F.

3. Presione la tecla START/SET (INICIO/CONFIGURAR). El indicador de temperatura comienza a variar una vez que la temperatura del horno alcanza 175 °F.

4. Presione las teclas Bake (Hornear) y Número 1 simultáneamente durante 3 segundos para mostrar "SAb". Una vez que "SAb" aparece, el control del horno ya no emite sonidos ni muestra ningún cambio.

NOTAS

• Puede cambiar la temperatura del horno una vez comenzado el horneado, pero la pantalla no cambiará ni emitirá sonidos. Luego de cambiar la temperatura, el horno tarda 15 segundos en reconocer el cambio.
• Puede apagar el horno en cualquier momento presionando OFF/CLEAR (APAGAR/BORRAR) Sin embargo, esto no desactiva la opción Shabat.
• Para desactivar la opción Shabat, mantenga presionados Bake (Hornear) y el Número 1 simultáncamente por 3 segundos.
• Puede programar el tiempo de cocción antes de activar la opción Shabat.
• Después de un corte de energía, el horno no reanudará el funcionamiento automáticamente. "SAB" aparecerá en el panel de control, pero el horno no se encenderá nuevamente. Los alimentos se pueden retirar con seguridad del horno, pero no se debe desactivar la opción Shabat y encender el horno de nuevo hasta que finalice el Shabat/las fiestas.
• Después de la celebración del Shabat, apague la opción Shabat manteniendo presionados. Bake (Hornear) y el Número 1 simultáneamente por al menos 3 segundos.

PRECAUCIÓN

• No intente activar ninguna otra función excepto la de Hornear cuando la opción Shabat está activa. Solo las siguientes teclas funcionarán correctamente: Teclados numéricos, Hornear, Inicio/Configurar horno y Apagar horno.
• No abra la puerta del horno ni cambie la temperatura del horno durante alrededor de 30 minutos después de haber iniciado la opción Shabat. Dejo que el horno alcance la temperatura fijada. El ventilador del horno funciona solamente cuando aumenta la temperatura del horno.

Cocción lenta, deshidratar, leudado

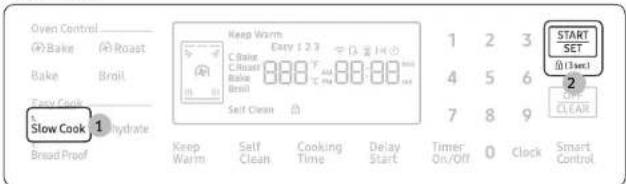

Cocción lenta

La función Cocción lenta cocina los alimentos lentamente a más baja temperatura del horno. Los tiempos de cocción prolongados permiten una mejor distribución de sabores en muchas recetas. Esta función es ideal para asar carne, cerdo y aves. Cocinar lentamente las carnes puede dar como resultado que la parte exterior de las carnes se oscurezca pero no se quene. Esto es normal.

1. Presione la tecla Slow Cook (Cocción lenta) una vez para HI (Alta) o dos veces para LO (Baja).
2. Presione START/SET (INICIO/CONFIGURAR)

NOTAS

Use solo 1 parrilla y colóquela en la posición 1 o 2 para obtener los mejores resultados. No es necesario precalentar el horno.

Horno de gas

Deshidratar

Deshidratar seca los alimentos o elimina la humedad de los alimentos a través de la circulación de calor. Después de secar los alimentos, guárdelos en un lugar fresco y seco. Agregar jugo de limón o ananá o espolvorear azúcar sobre las frutas ayuda a conservar su dulzura.

1. Presione Dehydrate (Deshidratar). La temperatura predeterminada es de 150 °F.

2. Ingrese la temperatura que desee en el teclado numérico. (100 °F-175 °F)

3. Presione START/SET (INICIO/CONFIGURAR).

Temperaturas de deshidratación recomendadas

Categoría Posición de la parrilla Temperatura (°F)
Verduras o Fruta 3 o 4 100-150
Carne 3 o 4 145-175

NOTA

- El tiempo de secado depende de la cantidad de humedad en el interior de los alimentos, el tamaño de los alimentos y la humedad en el aire.

- No es necesario precalentar el horno.

Levantamiento del pan

Esta función automáticamente genera la temperatura óptima para el proceso de leudado del pan y, por ende, no le corresponde ningún ajuste de temperatura.

Si presiona Bread Proof (Levantamiento del pan) cuando la temperatura del horno es superior a 100°F, aparece Hot (Caliente) en la pantalla. Dado que esta función produce mejores resultados si se inicia cuando el horno esta frio, le recomendamos que aguarde hasta que el horno se enfrie y hot (Caliente) desaparezca de la pantalla.

1. Presione Bread Proof (Levantamiento del pan)
2. Presione START/SET (INICIO/CONFIGURAR)
3. Presione OFF/CLEAR (APAGAR/BORRAR) en cualquier momento para desactivar esta función.

NOTAS

Utilice la posición 3 de la parrilla para el leudado del pan.

PRECAUCIÓN

- No utilice la opción Bread Proof (Levantamiento del pen) cuando la temperatura del horno sea superior a los 125 °F. Si la temperatura supera los 125 °F, este modo no podrá calentar el horno a la temperatura óptima. Espere hasta que el horno se enfrie.

- No utilice la opción Bread Proof (Levantamiento del pan) para calentar alimentos. La temperatura no estará lo suficientemente caliente como para mantener los alimentos calientes.

- Coloque la masa en un recipiente resistente al calor en la posición de la parrilla 3 o 4 y cóbrala con un paño o con una envoltura de plástico. Es posible que deba enganchar el plástico debajo del recipiente para que el horno no lo vuele fuera de la masa.

- Para evitar reducir la temperatura del horno y extender el tiempo de leudado, no abra la puerta del horno.

Funciones especiales

Mantener caliente

Mantenga los alimentos cocinados calientes a una baja temperatura hasta 3 horas.

1. Coloque el recipiente con el alimento sobre una parrilla y cierre la puerta.
2. Presione la tecla Keep Warm (Mantener caliente)
3. Presione la tecla START/SET (INICIO/CONFIGURAR). El horno se calienta hasta 170 °F (77 °C).

NOTAS

• Puede cancelar el calentamiento en cualquier momento presionando la tecla OFF/CLEAR (APAGAR/BORRAR).
• Para configurar la función de calentamiento durante una cocción programada, presione la tecla Keep Warm (Mantener caliente) en el bajo de cocción regica por temponizador. Al finalizar la cocción programada, el horno baja la temperatura al valor predeterminado de calentamiento y mantiene esa temperatura hasta que el calentamiento termine o se canceled.

Cómo cambiar los ajustes de las opciones

Presione la tecla Opciones para cambiar diversos ajustes de la estufa según su preferencia. El menú de opciones está disponible solo cuando el horno está apagado.

Ajuste Descripción
0	Modo demostración Lo utilizan los	minoristas para fines de exhibición únicamente.
1	Temperatura Recalibrar la temperatura del horno.
2	Unidad de temperatura (°F / °C) Programe el control del horno para mostrar las temperaturas en Fahrenheit o Contigrados.
3	Autoconversión Convierte temperaturas de horneado normal a temperaturas de horncado por convección.
4	Hora/Fecna (12 h / 24 h) Programe el reloj para mostrar la hora en el formato de 12 o 24 horas.
5	Ahorro de energía Apaga automática	mente el horno 12 horas después del inicio del horncado o 3 horas después del inicio del asado a la parrilla.
6	Idioma Seleccione el idioma preferido entre inglés, francés o español.
7	Sonido Apague o encienda el sonido (señal sonora) del horno.
8	Activar/Desacívar WI FI Encienda o apague el modo WI FI.

Horno de gas

Funciones de no cocción

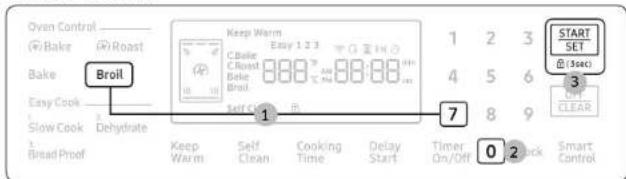

Modo demostración

Lo utilizan los minoristas para fines de exhibición únicamente. En este modo, el elemento calentador no funciona.

1. Presione la tecla Broil (Asar a la parrilla) y 7 en el teclado numérico simultáneamente durante 3 segundos.
2. Presione 0 en el teclado numérico para seleccionar OFF (Desactivado) o ON (Activado)
3. Presione la tecla START/SET (INICIO/CONFIGURAR) para guardar los cambios.

Ajuste de temperatura

La temperatura del horno ya ha sido calibrada en la fábrica. Al principio, cuando utilice el horno, siga las indicaciones de tiempo y temperatura recomendadas para las recetas. Si considera que el horno está demasiado caliente o demasiado frío, puede recalibrar la temperatura. Antes de recalibrarla, pruebe una receta utilizando un ajuste de temperatura más alto o más bajo que el recomendado. Los resultados de horneado de esa manera probabemente le sirvan de guía para decidir la magnitud del ajuste requerido. La temperatura del horno puede ajustarse en ±35 °F (+19 °C).

Ovan Control Bake Roast Bake Easy Cook Slow Cook Dehydrate Bread Proof Broil 2 Keep Warm Self Clean Conking Time Delay Start 1 C:Base C:Roast Base B:0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0 1 2 3 4 5 6 7 8 9 Timer On/Off 0 3 Quick Smart Control START SET (B:1ave) ELET CLEAR Smart Control

1. Presione la tecla Broil (Asar a la parrilla) y 1 en el teclado numérico simultaneamente durante 3 segundos.
2. Presione la tecla Broil (Asar a la parrilla) para seleccionar una temperatura más alta (+) o más baja (-).
3. Ingrese un valor de temperatura de ajuste (0-35) usando el teclado numérico.
4. Presione la tecla START/SET (INICIO/CONFIGURAR) para guardar los cambios

NOTA

Este ajuste no afecta a la temperatura de asar a la parrilla o auto-impieza, y se conserva en la memoria después de un corte de energía eléctrica.

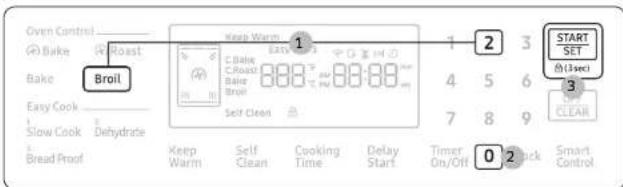

Unidad de temperatura (°F / °C)

Camoie el formato de la temperatura del horno a Fahrenheit o Centigrados. El ajuste predeterminado es Fahrenheit.

1. Presione la tecla Broil (Asar a la parrilla) y 2 en el teclado numérico simultáneamente durante 3 segundos.
2. Presione 0 en el teclado numérico para seleccionar Fahrenheit o Centigrados
3. Presione la tecla START/SET (INICIO/CONFIGURAR) para guardar los cambios.

30 Español

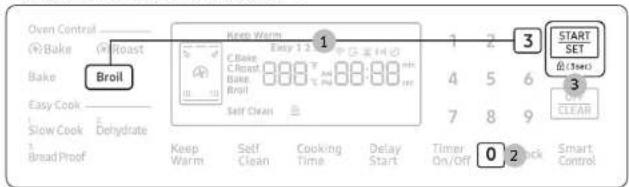

Autoconversion

La autoconversión de convección convierte automáticamente temperaturas de horneado normal a temperaturas de horneado por convección. Por ejemplo, si usted ingresa una temperatura de receta normal de 350 °F y presiona START/SET (INICIO/CONFIGURAR), el horno muestra la temperatura convertida de 325 °F.

1. Presione la tecla Broil (Asar a la parrilla) y 3 en el teclado numérico simultáneamente durante 3 segundos.
2. Presione 0 en el teclado numérico para seleccionar Off (Desactivado) o On (Activado). (El ajuste predeterminado es "OFF" (DESACTIVADO).)
3. Presione la tecla START/SET (INICIO/CONFIGURAR) para guardar los cambios

Ahorro de energía

Esto apagará automáticamente el horno 12 horas después del inicio del horneado o 3 horas después del inicio del asado a la parrilla.

    I["Keep Warm"] --> J["C. Bake"]
    J --> K["C. Roast"]
    K --> L["Broil"]
    L --> M["Self Clean"]

    N["Easy 1 2 3"] --> O["1"]
    P["4"] --> Q["5"]
    R["7"] --> S["8"]
    T["9"] --> U["6"]
    V["0"] --> W["2"]
    X["START SET"] --> Y["3"]
    Z["OFF"] --> AA["GREEN"]
    AB["Smart Control"] --> AC["Back"]

1. Presione la tecla Broil (Asar a la parrilla) y 5 en el teclado numérico simultáneamente durante 3 segundos.
2. Presione 0 en el teclado numérico para seleccionar Off (Desactivado) o On (Activado).
3. Presione la tecla START/SET (INICIO/CONFIGURAR) para guardar los cambios.

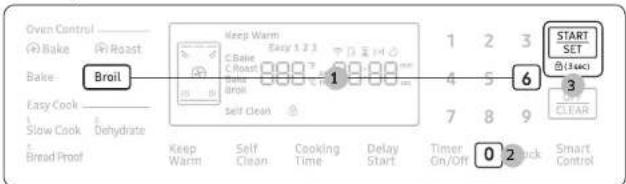

Sonido

Desactivar/activar el sonido.

1. Presione la tecla Broll (Asar a la parrilla) y 6 en el teclado numérico simultáneamente durante 3 segundos.
2. Presione 0 en el teclado numérico para seleccionar la activación o desactivación del son do
3. Presione la tecla START/SET (INICIO/CONFIGURAR) para guardar los cambios.

Bloqueo del horno

Bloquee el panel de control y la puerta para evitar operaciones accidentales y que el producto se incline.

Mantenga presionada la tecla START/SET (INICIO/CONFIGURAR) durante 3 segundos para bloquear o desbloquear el panel de control y la puerta. Cuando el bloqueo del horno está activado, el panel no funciona y la puerta del horno se bloquea y no puede abrirse.

Español 31

Horno de gas

Smart control

Cómo conectar el horno

1. Descargue y abra la aplicación SmartThings en su dispositivo inteligente.
2. Siga las instrucciones en pantalla de la aplicación para conectar la estufa.
3. Una vez completado el proceso, se muestra el icono de conexión ubicado en la estufa y la aplicación confirma que está conectado.
4. Si el icono de conexión no se enciende, sigla la instrucción en la aplicación para volver a conectarse

1. Presione Smart Control. □ aparecerá en la pantalla. El horno ahora puede controlarse de manera remota mediante un dispositivo remoto conectado.
2. Seleccione el icono del horno en la aplicación SmartThings para abrir la aplicación Oven Control. Si la aplicación esta conectada al horno, puede ejecutar las siguientes funciones mediante la aplicación:

Control remoto del horno usando la aplicación SmartThings
Supervisión de horno/cubierta	• Revisar el estado del horno.• Supervisar el estado de encencido/apagado de cada quemador de la cubierta.
Control remoto del horno • Configurar o ajustar remotamente los ajustes del hornos
Mis platos	• Apagar el horno remotamente.• Una vez iniciada la cocción, cambiar remotamente el tiempo de cocción y la temperatura.

Control remoto del horno usando la aplicación SmartThings
Detección de errores • Reconocer los errores automáticamente.
Sonda de temperatura	• Supervisar la temperatura actual y restablecer la configuración de la sonda.
• Si no aparece en la pantalla, aún puede supervisar el estado del horno y la cubierta y apagar el horno.

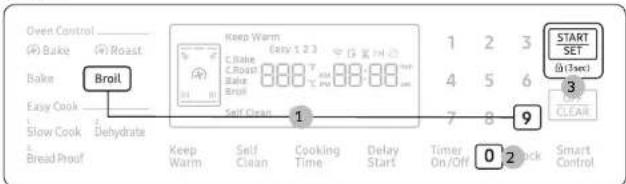

Activar/Desactivar WI-FI

Si configura el modo de WI-Fi en desactivado, los dispositivos móviles no pueden conectarse a la estufa.

1. Presione la tecla Broll (Asar a la parrilla) y 9 en el teclado numérico simultáneamente.
2. Presione 0 en el teclado numérico para seleccionar activado o desactivado.
3. Presione la tecla START/SET (INICIO/CONFIGURAR) para guardar los cambios.

NOTAS

• Abrir la puerta del horno o presionar Smart Control borrará de la pantalla e impedirá el funcionamiento de la mayoría de las funciones remotas.
• Al finalizar o cancelar la cocción. 📄 se borra de la pantalla.
• Por motivos de seguridad, no puede encender el horno de gas de manera remota
• Por cuestiones de seguridad, para activar el control remoto se debe especificar el tiempo de cocción.
• El horno sigue funcionando aunque se pierda la conexión Wi-Fi.
• Smart Control no funciona adecuadamente si la conexión de Wi-Fi es inestable.
• Consulte el manual de la aplicación SmartThings para obtener información detallada.

32 Español

Mantenimiento

Limpieza

Panel de control

Primero, bloquee el panel de control y la puerta para evitar operaciones accidentales y que el producto se incline.

1. Mantenga presionada la tecla OFF/CLEAR (APAGAR/BORRAR) durante 3 segundos para bloquear el panel de control y la puerta.
2. Limpie el panel de control con un paño suave humedecido con agua corriente, agua jabonosa tibia o limpiavidrios. No rocíe limpiadores directamente sobre el panel de control.
3. Cuando finalice, mantenga presionada la tecla START/SET (INICIO/CONFIGURAR) de nuevo durante 3 segundos.

ADVERTENCIA

• Asegúrese de que el panel de control se apague y todas las superficies de la estufa estén frias antes de limpiar. De lo contrario, puede quemarse.
• Si la estufa se ha movido lejos de la pared, asegúrese de que el dispositivo anti inclinación se vuelva a instalar correctamente cuando la estufa se haya colocado de nuevo en su lugar. De lo contrario, la estufa podría caerse y causar lesiones físicas.
• No use limpiadores de lana de acero ni abrasivos de ningún tipo. Pueden rayar o dañar la superficie.

Superficie de acero inoxidable

1. Elimine derrames, manchas y grasa de la estufa con un paño suave humedecido.
2. Aplique un limpiador de acero inoxidable aprobado a un paño húmedo o una toalla de papel.
3. Limpie un área pequeña cada vez, frotando en la dirección del grano del acero inoxidable, si fuese el caso.
4. Cuando finalice, seque la superficie con un paño suave seco,
5. Repita los pasos 2 a 4 tantas veces como sea necesario.

PRECAUCIÓN

• No use una esponja de lana de acero ni limpiadores abrasivos sobre superficies de acero inoxidable. Rayará la superficie.
• No rocie ningún tipo de limpiador en los orificios de distribución. El sistema de ignición se encuentra en esos orificios y debe mantenerse libre de humedad.

Estantes

Para mantener las parrillas limpias, retirelas de la cavidad y remójelas en agua tibia y jabón. Luego, quite la suciedad de las parrillas con una esponja de pulir plástica. Si las parrillas no se deslizan hacia adentro y hacia afuera sin problemas después de haberlas limpiado, frote las guías de los rieles laterales con papel encerado o un paño que contenga unas gotas de aceite de cocina. Esto permitirá que las parrillas se deslicen más fácilmente en sus carriles.

NOTAS

• No coloque las parrillas en una lavavajillas.
• Si una parrilla no se desliza hacia adentro y hacia afuera fácilmente, aplique unas gotas de aceite de cocina a las guías de la parrilla del horno.
• Si una parrilla se vueve demasiado difícil de deslizar hacia adentro o afuera, lubriquela con lubricante de grafito.
• Para adquirir el lubricante de grafito, comuníquese con nosotros al 1-800-SAMSUNG (726-7864).
• Para hacer la compra en línea, visite http://www.samsungparts.com/Default.aspx y busque la referencia DGB1-01629A

PRECAUCIÓN

• No deje las parrillas en el horno durante el ciclo de auto-limpieza. El calor extremo generado en este ciclo puede pelar de forma permanente el recubrimiento de la parrilla y hacer que sea difícil deslizar las parrillas sobre los nieles de la guía.
• No rocíe aceite de cocina o lubricante directamente sobre las parrillas e.

Puerta

No retire la junta interna de la puerta del horno para realizar la limpieza.

Parte interna de la puerta

• Superficie interna: Limpie la superficie interna de la puerta manualmente con una esponja de pulir plástica con jabón y luego séquela con un paño seco. Tenga cuidado de no permitir que la junta se humedezca ni que ingrese humedad en la puerta.
• Vidrio interno. El vidrio interno se limpia automáticamente durante el ciclo de auto limpieza

Español 33

Mantenimiento

Parte externa de la puerta

• Superficie externa: Siga las instrucciones de limpieza de la superficie de acero inoxidable en la sección anterior.
• Vidrio externo: Limpie el vicrio externo con un limpiador de vidrio o agua jabonosa. Enjuague y seque bien. Tenga cuidado de no permitir que la junta se humedezca ni que ingrese humedad en la puerta.

No permita que ingrese humedad en la puerta ni en la junta. La humedad puede disminuir el rendimiento de la junta.

Controles de los quemadores

Asegúrese de que todas las perillas de los quemadores superiores están en la posición OFF (APACADO).

1. Extraiga las perillas de los vástagos de la válvula de control.
2. Limpie las perillas de control en agua jabonosa tibia. Enjuáquelas y séquelas completamente.
3. Limpie las superficies de acero inoxidable con un limpiador para acero inoxidable.
4. Vuelva a colocar las perillas en los vástagos de la válvula de control.

PRECAUCIÓN

• No limpie las perillas de control en una lavavajillas.
• No rocie limpiadores directamente sobre el panel de control. Si ingresa humedad en los circuitos eléctricos puede provocar descargas eléctricas o daños en el producto.

Superficie de la cubierta

La superficie de la cubierta de porcelana esmalada debe mantenerse limpia. Recomendamos retirar los alimentos derramados inmediatamente después de que se hayan derramado.

1. Apaque todos los quemadores superiores.
2. Espere hasta que se enfríen las rejillas de los quemadores y retírelas.
3. Limpie la superficie de la cubierta con un paño suave. Si se derraman alimentos en los huecos de los componentes del quemador, retire la tapa del quemador y el cabezal y limpie los derrames.
4. Una vez finalizada la limpieza, vuelva a instalar los componentes del quemador y, luego, vuelva a colocar las rejillas de los quemadores en su posición.

PRECAUCIÓN

• No use una esponja de lana de acero ni limpiadores abrasivos ya que pueden rayar o dañar la superficie esmaltada.
• No retire la superficie de la cubierta para limpiarla. Las tuberlas de gas que van a los distribuidores de los quemadores se pueden dañar y provocar un incendio o una falla del sistema.
• No vierta agua en el hueco de la cubierta mientras limpia la cubierta. Esta podría filtrase en los sistemas eléctricos y de gas de la escuía creando un riesgo de descarga eléctrica o elevados niveles de monóxico de carbono, debido a la corrosión de las válvulas o los puertos del gas.
• Mantenga los conductos de ventilación del horno libres de obstrucciones. Limpie con frecuencia los orificios de ventilación para evitar la acumulación de grasa.

Rejillas de los quemadores y componentes

Apague todos los quemadores superiores y asegúrese de que se hayan enfriado.

1. Retire las rejillas de los quemadores.
2. Retire las tapas de los cabezales de los quernadores.
3. Retire los cabezales de los quemadores de las válvulas de distribución para revelar los electrodos de encendido.
4. Limpie todos los componentes desmontables de las rejillas y los quemadores en agua jabonosa tibia. No use esponjas de lana de acero ni limpiadores abrasivos.
5. Enjuague y seque bien las rejillas y los componentes de los quemadores.
6. Vuelva a colocar los cabezales de los quemadores en sus posiciones arriba de las válvulas de distribución. Asegúrese de que haya un electrodo de encendido insertado a través del onificio en cada cabezal de los quemadores.

NOTA

Consulte la página siguiente para obtener instrucciones detalladas del re-ensamblaje de los componentes de los cueradores.

1. Vuelva a colocar las tapas de los quemadores en sus posiciones arriba de los cabezales. Para garantizar un funcionamiento correcto y seguro, asegúrese de que las tapas de los quemadores queden planas arriba de los cabezales.
2. Vuelva a instalar las rejillas de los quemadores en sus respectivas posiciones.
3. Encienda cada uno de los quemadores y verifique si funcionan correctamente. Después de verificar que un quemador funciona con normalidad, apaguelo.

NOTAS

• Después de la limpieza, confirme que las aberturas de los puertos de los quemadores no estén atascadas.
• No limpie ninguno de los componentes de los quemadores en una lavavajillas

PRECAUCIÓN

• Los electrodos de encendido no son desmontables. No intente retirarlos por la fuerza.
• Para evitar el astillado, no golpee las rejillas y tapas entre sí, o contra superficies duras tales como utensilios de hierro fundido.
• El distribuidor de quemadores puede estar bloqueado con comida o polvo. Limpie el distribuidor si parece estar bloqueado. Si limpia el distribuidor con agua, vuelva a ensambiarlo solo cuando este completamente seco. Si el distribuidor está mojado, podría impedir que los quemadores se enciendan;

Guía de re-instalación de los quemadores

Cabezal del quemador redondo

1. Oriente el cabezal del quemador de modo que la abertura para el electrodo y el electrodo queden alineados.

1. Instale el cabeza del quemador de modo que el electrodo pase por la abertura. Asegúrese de que el cabezal del quemador quede plano en la parte superior de la estufa

Mantenimiento

Tapa de los quemadores

1. Vuelva a instalar las tapas de los quemadores haciendo coincidir su tamaño con el de los quemadores.

PRECAUCIÓN

Asegúrese de que cada tapa se vuelva a instalar en el cabezal correcto y que quede centrada y plana sobre el cabezal del quemador.

PRECAUCIÓN

Asegúrese de que todos los componentes de los quemadores (cabezales y tapas) se vuelvan a instalar correctamente. Si la instalación es correcta, quedarán estables y pianos.

Cabezal de los quemadores

Tapa de los quemadores.

Auto-limpieza

Este horno auto-limpiante utiliza altas temperaturas (mucho más altas que las temperaturas de cocción) para eliminar por incineración los restos de grasa y otros residuos o reducirlas a fino polvo de ceniza que se puede limpiar con un paño húmedo.

PRECAUCIÓN

• No deje niños pequeños sin vigilancia cerca de la estufa durante el ciclo de auto-limpieza. Las superficies externas de la estufa pueden volverse muy calientes.
• Algunos pájaros son muy sensibles a los humos de un horno auto-limpliante. Lleve a los pájaros a una sala bien ventilada alejada de la estufa.
• No recubra el horno, las parrillas del horno ni la parte inferior del horno con papel de aluminio. Hacerla podría tener como consecuencia una mala distribución del calor, producir más resultados de nomeado y causar daños permanentes al interior del horno. El papel de aluminio se derretirá y se adherirá a las superficies interiores del horno.
• No fuero la apertura de la puerta del horno durante el ciclo de auto-limpieza. Esto dañará el sistema de trabea automática de la puerta. La puerta se bloquea automáticamente cuando se inicia el ciclo de auto-limpieza y se mantiene bloqueada hasta que se cancela el ciclo y la temperatura del horno es inferior a 400 °F.
• Tenga precaución al abrir la puerta del horno después del ciclo de auto limpieza. El horno de gas estará aun MUY CALIENTE y podría salir aire caliente y vapor al abrir la puerta.
• Limpic los derrames excesivos antes de realizar la operación de auto limpieza.
• No utilice limpiadores de hornos. Los limpiadores comerciales de hornos o los forros para hornos no deben utilizarse JAMÁS en el horno ni alrededor de ninguna de sus partes. Los residuos de los limpiadores de hornos dañarán el interior del horno durante la operación de auto-limpieza

Para realizar el ciclo de auto-limpieza

Asegúrese de que el bloqueo de la puerta este liberado. Retire todas las parrillas de la cavidad del horno.

1. Asegúrese de que la puerta del horno esté completamente cerrada y destrabada.
2. Presione la tecla Self Clean (Auto-limpieza) una vez. Luego, seleccione el tiempo de limpieza al presionar la tecla Self Clean (Auto-limpieza) una o más veces de acuerdo con la siguiente tabla.

Una vez Dos veces Tres veces
Ciclo de 3 horas Ciclo de 5 horas Ciclo de 2 horas

1. Presione la tecla START/SET (INICIO/CONFIGURAR). La puerta del horno se bloquea y el horno comienza a calentarse.
2. Cuando haya finalizado el ciclo de auto-limpieza, el horno emitirá una señal sonora 10 veces. La puerta permanecerá bloqueada y el icono de bloqueo parpadeará hasta que la temperatura del horno descienda por debajo de los 400 °F (204 °C).
3. Cuando el icono de bloqueo cambia a un candado abierto, puede abrir la puerta del horno. El icono de bloqueo cambia a un candado abierto cuando la temperatura del horno desciende por debajo de los 400 °F (204 °C).
4. Presione la tecla OFF/CLEAR (APAGAR/BORRAR) para mostrar la hora del día.

PRECAUCIÓN

No utilice los quemadores superiores cuando el horno de gas ejecute un ciclo de auto limpieza.

ADVERTENCIA

Asegúrese de que todos los controles estén APAGADOS y todas las superficies FRIAS antes de limpiar cualquier parte de la estuía.

Asegúrese de que todos los quemadores superiores estén apagados cuando el horno ejecute un ciclo de auto-limpieza. La auto-limpieza no funcionará si hay algún quemador superior encendido.

Para retardar el inicio del ciclo de auto-limpieza

1. Repita los pasos 1 y 2 en la columna de la izquierda
2. Presione la tecla Delay Start (Inicio retardado). La puerta del horno se trabal
3. Ajuste la hora a la cual desca que el horno inicie la auto limpieza utilizando el teclado numérico.
4. Presione la tecla START/SET (INICIO/CONFIGURAR). El horno comenzará la auto limpieza a la hora especificada.

Para cancelar el ciclo de auto-limpieza

Es posible que se vca en la necesidad de detener o interrumpir un ciclo de auto limpieza debido a humo dentro del horno. Para apagar el ciclo de auto limpieza, presione la tecla OFF/CLEAR (APAGAR/BORRAR). El ciclo se apaga, pero la puerta permanece bloqueada y el icone de bloqueo parpadea hasta que la temperatura del horno descience por debajo de los 400°F (204 °C).

Mantenimiento

Después de la auto-limpieza

• La puerta sigue bloqueada hasta que la temperatura interna del horno desciende por debajo de los 400 °F.
• Una vez que se entrió el horno, limpie las superficies del horno con un pano para retirar residuos de cenizas.
• Las manchas rebeldes pueden quitarse con una esconja de lana de acero. Los depósitos calcáreos pueden quitarse con un paño empapado en vinagre.
• Si no está satisfecho con los resultados de la limpieza, repita el ciclo. "HOT" aparece en la pantalla hasta que el horno se enfria. Espere hasta que desaparezca el mensaje y, luego, inicié un nuevo ciclo.
• El ventilador de enfriamiento comienza a funcionar automáticamente durante un tiempo después de la auto limpieza.
• La autolimpieza no opera durante las 2 horas siguientes a la ejecución del ciclo de autolimpieza.

PRECAUCIÓN

No intente abrir la puerta del horno inmediatamente después de completarse el ciclo de auto-limpieza. El horno sigue estando muy caliente cuando la puerta se desbloquea. El aire caliente y el vapor que salen podrían quemarlo.

Reemplazo de la luz del horno

Luz del horno

La luz del horno es una bombilla para electrodomésticos estándar de 40 watts. Se enciende cuando se abre la puerta del horno.

Retirar Vo ver a colocar Cubierta de w dirío - Bombilla de la bombilla

1. Apague el horno.
2. Asegúrese de que el horno y la luz del horno se encuentren frios.
3. Abra la puerta y retire la tapa de vidrio girándola hacia la izquierda.
4. Retire la luz del horno de la toma girándola hacia la izquierda.
5. Inserte una bombilla para electrodomésticos de 40 watts en la toma y, luego, girela hacia la derecha para ajustarla.
6. vuelva a colocar la tapa de vidrio y, luego, girela hacia la derecha para ajustarla.

PRECAUCIÓN

Para evitar las descargas eléctricas, asegúrese de que el horno esté apagado y frío antes de reemplazar la luz del horno.

NOTAS

• La luz del horno no funciona durante el ciclo de auto-limpieza.
• Retire las parrillas si obstaculizan el acceso a la luz del horno

38 Español

Cómo retirar y volver a instalar la puerta del horno

Cómo retirar la puerta

PRECAUCIÓN

• La puerta es muy pesada. Tenga cuidado al retiraria y levantaria. No levante la puerta por la manija.
• Desconecte la electricidad antes de retirar la puerta.
• Abra la puerta por completo.
• Jale las trabas de las bisagras hacia abajo, hacia el marco de la puerta hasta la posición destrabada.

Traba de la bisagra Posición trabada Posición destrabada

Fig. 1 aprox. 5° Fig. 2

1. Sujete firmemente ambos lados de la puerta en su extremo superior.
2. Cierre la puerta hasta la posición de remoción, que es a aproximadamente 5 grados de la posición vertical (Fig. 1).
3. Levante la puerta y jale hacia afuera hasta que los brazos de las bisagras estén fuera de las ranuras. (Fig. 2).

Mantenimiento

Cómo volver a instalar la puerta

1. Sujete firmemente ambos lados de la puerta en su extremo superior.
2. Con la puerta en el mismo ángulo que en la posición para retirar, deslice las muescos de los brazos de las bisagras hasta que encajen en el borde inferior de las ranuras para las bisagras. Las muescos en el brazo de cada bisagra deben quedar completamente insertas en la perte inferior de cada ranura.

Borde inferior de la ranura Brazo de la bisagra Muesca

1. Abra la puerta por completo. Si la puerta no se abre completamente, las muevas no se encuentran correctamente insertadas en los bordes inferiores de cada ranura.
2. Empuje las trabas de bisagra hacia arriba contra el marco frontal de la cavidad del horno hasta que queden en la posición trabada.

1. Cierre la puerta del horno.

Cómo retirar y volver a instalar el cajón de almacenamiento

Cajón de almacenamiento

1. Deslice el cajón hacia afuera hasta que se detenga.
2. Localice los ganchos de los rieles a cada lado. Con ambas manos, empuje hacia abajo el gancho izquierdo mientras levanta el gancho derecho y, luego, retire el cajón.
3. Limpie el cajón en agua jabonosa tibia con un paño o un cepillo suave. Luego, enjuáguelo y sécuelo completamente.
4. Coloque el cajón en los rieles a cada lado y, luego, presione los ganchos en su lugar.

Resolución de problemas

Si encuentra algún problema con la estuía, verifique primero las siguientes tablas e intente poner en práctica las acciones sugeridas.

Puntos de verificación
Seguridad del gas

Problema Causa	posible Acción
Hay olor a gas. La porilla del quemador superior no está en posición OFF (APAGADO) y el quemador no está encendido.		Cire la perilla del quemador hasta la posición OFF (APAGADO).
		Hay una fuga de gas. Haga salir a todos los ocupantes de la habitación, el edificio o clárea.Llame inmediatamente al proveedor de gas desde el teléfono de un vecino. No llame desde su teléfono. El teléfono es eléctrico y podría causar una chispa que podría prender fuego el gas. Siga las instrucciones del proveedor de gas.Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.

Quemadores superiores

Problema Causa	Acción
No se onciende ningún quemador.	El cable de alimentación no está enchufado al tomacorriente.	Asegúrose de que el enchufe se encuentre insertado en un tomacorriente alimentado con corriente y bien conectado a tierra.
	Puede haberse quemado un fusible en su casa o haberse disparado el disyuntor.	Reemplace el fusible o reinicie el disyuntor.
	El suministro de gas no está correctamente conectado o encendido.	Consulte las instrucciones de instalación que vinieron con su estufa.
Los quemadores superiores no se oncienden.	La perilla de control no se reguló correctamento.	Empuje la perilla de control y gírela hasta la posición Lite (Encender).
	Las tapas de los quemadores no están en su lugar.La base del quemador está mal alineada.	Limpie los electrodos.Coloque la tapa del quemador sobre el cabezal del quemador.Alinee la base del quemador.
El quemador superior hace un clic durante el funcionamiento.	La perilla de control se dejo en la posición Lite (Encender)	Una vez encendido el quemador, gire la perilla de control hasta la posición deseada.Si el quemador sigue haciendo clic, llame a un técnico de servicio.
Los quemadores no orden en forma pareja.	Los componentes y las tapas de los quemadores superiores no están colocados correctamente y a nivel.	Consulte la página 35
	Los quemadores superiores están sucios.	Limpie los componentes de los quemadores superiores.(Consulte la página 34.)

Resolución de problemas

Problema Causa	Acción
Las llamas de los quemadores superiores son muy grandes o amarillas.	Se instaló un orificio de tamaño incorrecto.	Verifique el tamaño del orificio del quemador. Comuníquese con su instalador si tiene el orificio incorrecto (gas LP en lugar de gas natural o viceversa).
Los quemadores superiores se encienden pero los quemadores del horno no.	El bloqueo de la puerta del horno está activado.	La pantalla mostrará el icono de Bloqueo. Mantenga la puerta del horno abierta y presone la tecla START/SET (INICIO/CONFIGURAR) durante 3 segundos. El horno emitirá una señal sonora y el icono de Bloqueo se apagará.
	El interruptor de cierre del Regurador de presión de gas está en posición OFF (APAGADO).	Llame a un técnico de servicio calificado.

Horno

Problema Causa	Acción
El control del horno emite una señal sonora y muestra un código de información.	Puede haber un problema con el horno. Consulte la tabla "Códigos de información" en la página 46	Presione la tocla OFF/CLEAR (APAGAR/BORRAR) y reinicie el horno.Si el problema persiste, desconecte toda alimentación eléctrica a la estuía durante por lo menos 30 segundos y luego reconecte la alimentación eléctrica. Si esto no soluciona el problema, llame al servicio de reparaciones.

Problema Causa	Acción
El horno no se enciende.	El horno no está bien enchufado al tomacorriente.	Asegúrese de que el enchufe se encuentre completamente insertado en una toma con corriente y bien conectada a tierra.
	Puede haberse cuemado un fusible en su casa o haberse disparado el disyuntor.	Reemplace el fusible o reinicie el disyuntor.
El horno está a temperatura demasiado alta o demasiado baja.	La temperatura del horno requiere ajuste y recalibración.	Consulte la página 30.
Un quemador del horno no se apaga	El bloqueo de la puerta del horno está activado.	La pantalla mostrará el icono de Bloqueo. Mantenga la puerta del horno abierta y presione la tecla START/SET (INICIO/CONFIGURAR) durante 3 segundos. El horno emitirá una señal sonora y el icono de Bloqueo se apagará.
	Se ha activado la función Shabat.	SAb y la hora del día aparecerán en la pantalla. Todos los demas controles y señales se desactivarán. Para apagar el horno solamente, presione la tecla OFF/CLEAR (APAGAR/BORRAR). Para cancelar la función Shabat y reactivar los controles y señales, mantenga presionadas las teclas Bake (Hornear) y Número 1 al mismo tiempo durante 3 segundos.
La luz del horno (lámpara) no se enciende.	El bloqueo de la puerta del horno está activado.	La pantalla mostrará el icono de Bloqueo. Mantenga la puerta del horno abierta y, luego, presione la tecla START/SET (INICIO/ CONFIGURAR) durante 3 segundos.El horno emitirá una señal sonora y el icono de Bloqueo se apagará.
	Se ha activado la función Shabat.	SAb y la hora del día aparecerán en la pantalla. Todos los demás controles y señales se desacivarán. Para cancelar la función Shabat y reactivar el interruptor de la luz y otros controles, mantenga presionadas los teclas Bake (Hornear) y Número 1 simultáneamente durante 3 segundos.
	Bombilla suelta o quemada. Consulte la página 38
	El interruptor de la luz del horno debe reemplazarse.	Liamo a un técnico de servicio calificado.
El horno emite demasiado humo cuando se asa a la parrilla.	Carne o alimentos no fueron preparados correctamente antes de asar a la parrilla.	Corte el exceso de grasa o los bordes grasosos que pueden doblarse.
	Parrilla del horno superior colocada incorrectamente.	Ver la guía para asar a la parrilla en la página 23.
	Los controles no se han establecido adecuadamente.	Consulte la página 22.
	Accumulación de grasa en las superficies del horno.	Es necesario limpiar con regularidad si se asa a la parrilla con frecuencia.

Problema Causa	Acción
Cuando termina la cocción, el ventilador de enfriamiento sigue funcionando.	El ventilador comienza a funcionar automáticamente durante un tiempo determinado para ventilar el interior del horno.	No es un defecto del producto.El ventilador está diseñado para funcionar automáticamente por un período de tiempo para enfriar el horno.
El horno no ejecuta el proceso de auto-limpieza.	El bloqueo de la puerta del horno está activado.	La pantalla mostrará el icono de Bloqueo. Mantenga la puerta del horno abierta y, luego, presione la tecla START/SET (INICIO/ CONFIGURAR) durante 3 segundos.El horno emitirá una señal sonora y el icono de Bloqueo se apagará.
	El horno está demasiado caliente.	Deje que el horno se enfrie y, luego, restablezca los controles.El ciclo de auto-limpieza no bloqueará la puerta del horno si la temperatura del horno es demasiado alta. La puerta debe bloquearse antes de que el ciclo de auto- limpieza pueda comenzar.
	Los controles de auto- limpieza del horno no están configurados correctamente.	Restablezca los controles de auto- limpieza del horno. (Consulte la página 36.)
	Un quemador superior está encendido.	Apague el quemador superior.La auto-limpieza no funcionará si hay algún quemador superior encendido.
Se oyen ruidos como crujidos o ligeros estallidos.	Esto es normal. Estos son los ruidos que emite el metal al calentarse y enfriarse durante las funciones de cocción y limpieza.

Resolución de problemas

Problema Causa	Acción
Humo excesivo durante un ciclo de auto-limpieza.	Esta es la primera vez que se ha limpiado el horno.	Esto es normal. El horno siempre emitirá más humo la primera vez que se limpia.Limpie toda la suciedad excesiva antes de iniciar el ciclo de auto-limpieza.Si el humo persiste, presione la tecla OFF/CLEAR (APAGAR/ BORRAR). Abra las ventanas para sacar el humo del lugar. Una vez que el horno se enrió y se desbloqueó, limpie la suciedad excesiva y, luego, reinicle el horno para la auto-limpieza.
Después de un ciclo de auto-limpieza la puerta del horno, no se abre.	Esto es normal. La puerta del horno seguirá bloqueada hasta que la temperatura del horno descienda por debajo de 400°F.
Cumplido un ciclo de auto-limpieza, el horno aún no está limpio.	Es normal encontrar un polvo fino o cenizas.	Esto puede limpiarse con un paño húmedo.Establezca el ciclo de auto-limpieza para un tiempo de limpieza superior.El ciclo no fue lo suficientemente extenso como para quemar la acumulación de grasa.Los hornos extremadamente sucios requieren la limpieza a mano de los excesivos derrames y la acumulación de alimentos antes de comenzar un ciclo de auto-limpieza.Pueden necesitarse múltiples ciclos de auto-limpieza para limpiar completamente el horno.

Problema Causa	Acción
Sale vapor o humo de abajo del panel de control.	Esto es normal. La abertura de	ventilación del horno está ubicada allí. Se puede ver más vapor cuando se utilizan las funciones de convección o cuando se hornean o asan al horno múltiples alimentos a la vez.
Sale olor a quemado o a aceite de la abertura de ventilación.	Esto es normal para un nuevo horno y desaparecerá en un plazo de 1/2 hora después del primer ciclo de horneado.	Para acelerar este proceso, programa un ciclo de auto-limpieza de por lo menos 3 horas. (Consulte la página 37.)
O'or fuerte. Esto es transitorio. El aislamiento alrededor		del interior del horno emite un olor fuerte las primeras veces que se usa el horno.
Resulta difícil deslizar las parrillas del horno.	Esto es normal. Aplicue una pequeña cantidad de aceite vegetal sobre una toalla de papel y, luego, frote con ella los lados de las parrillas. Las parrillas se vuelven opacas y difíciles de deslizar si se dejan en el horno durante un ciclo de auto-limpieza.
Ruido del ventilador. Esto es normal. El ventilador de convección está encendido hasta que la función termina y la puerta se abre.
El ventilador de convección no funciona.	Esto es normal. El ventilador comienza automáticamente cuando el horno llega a la temperatura de precalentamiento.

44 Español

Otros

Problema Causa	Acción
El producto no está nivelado.	El electrodoméstico fue instalado incorrectamente.Las patas niveladoras están dañadas o desparcjas.	Asegúrese de que el piso esté nivelado, y sea sólido y estableSi el piso está combado o tione una pendiente, llame a un carpintero.Controle y nivele la estuía.(Consulte las instrucciones de instalación.)
	Son los gabinetes de cocina los que están desalineados y hacen que la estufa parezca desnivelada.	Asegúrese de que los gabinetes se encuentren en escuadra y deján suficiente lugar para la instalación.
La pantalla queda en blanco.	El tomacorriente eléctrico equipado con un interruptor de falla a tierra (GFI o GFCI) se ha disparado y debe reiniclarse.Su control digital se ha dañado.	Reemplace el fusible o reinicie el disyuntor.

Problema Causa	Acción
Los alimentos no se hornean o asan como es debido en el horno.	Se seleccionó un modo de cocción incorrecto.	Consulte la página 21.
	Las parrillas del horno no se han ubicado correctamente para los alimentos que se están cocinando.	Consulte la página 24.
	Se están utilizando recipientes de cocción no adecuados o de tamaño incorrecto.	Consulte la página 17.
	La tempocratura del horno requiere ajuste y recalibración.	Consulte la página 30.
	Hay papel de aluminio en las parrillas o la parte inferior del horno.	Retire el papel de aluminio.
	El reloj o los temporizadores no están configurados correctamente.	Consulte las páginas 15 y 16.
Los alimentos no se asan correctamente en el horno.	Los controlles del horno no se han establecido adecuadamente.	Consulte la página 22.
	La puerta del horno no se cerró durante el asado a la parrilla.	Consulte la página 21.
	La parrilla fue colocada en una posición incorrecta	Ver la guía para asar a la parrilla, en la página 23.

Resolución de problemas

Códigos de información

Símbolo del código	Significado Solución
C-20	Falla del sensor del horno.	1. Presione la tecla OFF/CLEAR (APAGAR/BORRAR) y reinicie el horno.2. Si el problema persiste, desconecte toda alimentación eléctrica a la estufa durante por lo menos 30 segundos y, luego, reconecte la alimentación eléctrica.
C-21	El horno se recallienta.
C-30	Verifique el sensor PBA NTC
C-31	Verifique el sensor PBA NTC.
C-d0	Falla de la tecla de control.
C-d1	Falla del bloqueo de la puerta.
C-F0	Falla de la señal de la PCB.
C-F2	Falla de la señal de contacto de circuito integrado y PCB.
* Si estas sugerencias no resuelven el problema, comuníquese con un centro de servicio local de Samsung o llame al 1-800-SAMSUNG (1-800-726-7864).

46 Español

Garantía limitada (Estados Unidos)

NO LA DESECHE.

El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS AMERICA, INC. (SAMSUNG) y lo entrega como nuevo, en su caja de cartón original al comprador consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales o la mano de obra durante el período limitado de la garantía, a partir de la fecha original de compra, de:

Un (1) año para piezas y mano de obra

La presente garantía limitada es válida únicamente para productos comprados y usados en Estados Unidos que fueron instalados, operados y mantenicios de acuerdo con las instrucciones adjuntas o provistas con el producto. Para recibir el servicio técnico en garantía, el comprador debe comunicarse con SAMSUNG en la dirección o el teléfono que figuran más abajo con el fin de que se determine el problema y los procedimientos del servicio. El servicio técnico de la garantía solo puede ser prestado por un centro de servicio técnico autorizado de SAMSUNG. Para recibir el servicio técnico en garantía debe presentarse la factura original de compra fechacia cuando así lo solicite SAMSUNG o el Centro de Servicio autorizado Samsung como prueba de compra.

Samsung brindará servicio técnico a domicilio dentro del territorio contiguo de Estados Unidos durante el periodo de garantía sin cargo, sujeto a la disponibilidad de los centros de servicio autorizados por SAMSUNG dentro de la zona geográfica del cliente. Si el servicio técnico a domicilio no está disponible, SAMSUNG puede, a su elección, optar por transportar el producto hasta y desde un centro de servicio técnico autorizado. Si el producto está ubicado en una zona en la que no se encuentra disponible ningún centro de servicio autorizado por SAMSUNG, usted podrá ser responsable del cargo por transporte o se le podrá requerir que transporte el producto a un centro de servicio autorizado por SAMSUNG para recibir asistencia técnica.

Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser accesible para el agente del servicio técnico.

Durante el periodo de garantía aplicable, el producto se reparará o se reemplazará, o se devolverá el importe de compra, a la entera discreción de SAMSUNG. SAMSUNG podrá usar piezas nuevas o reacondicionadas para la reparación del producto, o reemplazar el producto por un producto nuevo o reacondicionado. La vigencia de la garantía de las piezas y los productos reemplazados será por el periodo restante de la garantía original del producto o por un periodo de noventa (90) días, el que sea el más largo. Todas las piezas y los productos reemplazados son propiedad de SAMSUNG y deben ser devueltos a SAMSUNG.

La presente garantía limitada cubre defectos de fabricación de los materiales o la mano de obra que ocurran durante el uso normal y doméstico o este producto y no cubrirá lo siguiente: daños que ocurran durante el envío, entrega e instalación y usos para los cuales el presente producto no fue destinado; daños causados por modificación o alteración no autorizada del producto: producto cuyos números de serie originales de fábrica fueron eliminados, desfigurados, alterados en algún modo o que no se puedan determinar fácilmente; daños cosméticos incluyencio rayones, hondicuras, abolladuras y otros daños al acabado del producto; daño causado por abuso o mal uso, plagas, accidente, incendio, inundación u otros casos fortuitos o de fuerza mayor; daño causado por el uso de equipo, utilidades, servicios, piezas, suministros, accesorios, aplicaciones, instalaciones, reparaciones, cableado externo o conectores no previstos ni autorizados por SAMSUNG; daño causado por línea eléctrica o voltaje incorrecto, fluctuaciones y sobretensión; daño causado por no operar y mantener el producto de acuerdo con las instrucciones; instrucción a domicilio acerca de cómo usar el producto; y servicio técnico para corregir una instalación que no cumpla con los códigos eléctricos o de plomeria o corrección de cableado eléctrico o tuberías (es decir, cableado doméstico, fusibles o mangueras de entrada de agua).

Esta garantía limitada tampoco cubre los daños a la cubierta de vidrio causados por (i) el uso de productos de limpieza distintos de los productos y almohadillas recomendadas o (ii) derrames endurecidos de sustancias azucaradas o plásticos funcidos que no se hubiesen limpiado de acuerdo con las instrucciones incluidas en la guía de uso y cuidados.

El costo de reparación o reemplazo bajo estas circunstancias excluidas será responsabilidad del cliente.

Las visitas de un proveedor de servicio técnico autorizado para explicar funciones, mantenimiento o instalación del producto no se cubren bajo esta garantía limitada. Comuníquese con Samsung al número que figura abajo para obtener ayuda con cualquiera de estos problemas:

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

LAS GARANTÍAS IMPLICITAS, INCLUYENDO GARANTÍAS IMPLICITAS DE COMERCIABILIDAD O APTITUD PARA UN PROPÓSITO EN PARTICULAR, ESTÁN LIMITADAS A UN AÑO O AL PERIODO MÁS CORTO PERMITIDO POR LA LEY. Algunos estados no permiten limitaciones en cuanto al periodo de vigencia de una garantía implícita, de tal forma que las limitaciones o exclusiones mencionadas tal vez no se aplicuen a usted en particular. Esta garantía le otorga derechos específicos, e incluso usted también puede tener otros derechos que varían de un estado a otro.

LIMITACIÓN DE RECURSOS

EL ÚNICO Y EXCLUSIVO RECURSO ES LA REPARACIÓN DEL PRODUCTO, EL REEMPLAZO DEL PRODUCTO O LA DEVOLUCIÓN DEL IMPORTE DE COMPRA, A DISCRECIÓN DE SAMSUNG, CONFORME A ESTA GARANTIA LIMITADA. SAMSUNG NO SERÁ RESPONSABLE POR DAÑOS ESPECIALES, IMPREVISTOS O DERIVADOS, INCLUYENDO ENTRE OTROS. TIEMPO FUERA DEL TRABAJO, HOTELES Y/O COMIDAS EN RESTAURANTES. GASTOS DE REMODELACIÓN, PÉRDIDAS DE INGRESOS O GANANCIAS, INCAPACIDAD DE GENERAR AHORROS U OTROS BENEFICIOS INDEPENDIENTEMENTE DE LA TEORÍA LEGAL EN LA QUE SE BASE EL RECLAMO, E INCLUSO SI SAMSUNG HA SIDO ADVERTIDA DE LA POSIBILIDAD DE DICHOS DAÑOS. Algunos estados no permiten la exclusión o la limitación de daños imprevistos o derivados, por lo que las limitaciones o exclusiones mencionadas tal vez no se apliquen a usted en particular. Esta garantía le otorga derechos específicos, e incluso usted también puede tener otros derechos que varían de un estado a otro.

SAMSUNG no garantiza el funcionamiento ininterrumpico o sin errores del producto. Ningún aval o garantía otorgados por otra persona, compañía o corporación con respecto al presente producto revestirá carácter vinculante para SAMSUNG.

Para obtener el servicio de garantía, comuníquese con SAMSUNG en:

Samsung Electronics America, Inc.

85 Challenger Road

Garantía Giamadía (EstNADÁ) Unidos)

Registro

Registre su producto en línea en www.samsung.com/register.

Preguntas

Si tiene preguntas sobre funciones, operación/desempeño, piezas, accesorios o servicio, llame al 1-800-SAMSUNG (726-7864) o visite nuestro sitio Web en www.samsung.com/us/support.

Modelo # Serie #

Adjunte su recibo (o una copia) a este manual. Es posible que lo necesite, junto con su modelo y número de serie, cuando llame para obtener asistencia.

NO LA DESECHE.

El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS CANADA INC. (SAMSUNG) y lo entrega como nuevo, en su empaque de cartón original al comprador consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales y la mano de obra durante el período de la garantía limitada de:

Un (1) año para piezas y mano de obra

La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para productos comprados y usados en Canadá. Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG a fin de que se determine el problema y los procedimientos del servicio. El servicio técnico de la garantía solo puede ser prestado por un centro de servicio técnico autorizado de SAMSUNG y cualquier servicio no autorizado anulará esta garantía. Se debe presentar la factura de compra original como prueba de compra a SAMSUNG o al centro de servicio técnico autorizado de SAMSUNG. Samsung brindará servicio técnico a domicilio sin cargo durante el período de garantía de un (1) año, sujejo a disponibilidad, dentro del territorio contiguo de Canada. El servicio a domicilio no está disponible en todas las zonas. Como condición para que se preste este servicio a domicilio, el producto debe encontrarse libre de obstrucciones y accesible para el agente de servicio. Si el servicio no está disponible, Samsung podrá optar por brindar el servicio de transporte del producto de icia y vuelta al centro de servicio.

SAMSUNG reparará o reemplazará el producto a nuestra discreción y sin cargo tel como se establece en la presente garantía, con piezas o productos nuevos o recondicionados si se comprueba que es defectuoso durante el período limitado de la garantía especificado anteriormente. Todas las piezas y los productos reemplazados pasan a ser propiedad de SAMSUNG y deben ser devueltos a SAMSUNG. Las piezas y los productos reemplazados asumen la garantía original que resta, o noventa (90) días, el período que sea el más prolongado.

48 Español

Esta garantía limitada no cubre casos de corriente, voltaje o alimentación eléctrica incorrectos, bombillas de luz, fusibles y cableado en la casa, el costo de las llamadas al servicio técnico para solicitar instrucciones, ni la corrección de errores de instalación. Tampoco están cubiertos los daños a la cubierta causados por el uso de productos y elementos de limpieza distintos de los productos y esponjas recomendadas, y daños a la cubierta causados por derrames endurecicios de sustancias azucaradas o plásticos fundidos que no hubiesen sicio limpiados de acuerdo con las instrucciones incluidas en la guía de uso y cuidados. SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto.

SALVO LO ESTABLECIDO EN ESTE DOCUMENTO, NO EXISTEN GARANTÍAS NI CONDICIONES RESPECTO DE ESTE PRODUCTO NI EXPRESAS NI TÁCITAS Y SAMSUNG DESCONOCE Y RECHAZA TODA GARANTÍA Y CONDICIÓN INCLUIDA, AUNQUE NO TAXATIVAMENTE ENUMERADA, TODA GARANTÍA Y CONDICIÓN TÁCITA DE COMERCIABILIDAD, INFRACCIÓN O APTITUD PARA UN PROPÓSITO ESPECIAL.

NINGUNA OTRA GARANTÍA OTORCADA POR PERSONA, COMPAÑÍA O CORPORACIÓN ALGUNA CON RESPECTO AL PRESENTE PRODUCTO REVESTIRÁ CARÁCTER VINCULANTE PARA SAMSUNG.

SAMSUNG NO SERÁ RESPONSABLE POR PÉRDIDA DE INGRESOS O LUCRO CESANTE, IMPOSIBILIDAD DE GENERAR AHORROS U OBTENER OTROS BENEFICIOS, O CUALQUIER DAÑO DERIVADO DE CIRCUNSTANCIAS GENERALES, INDIRECTAS, ESPECIALES, DAÑO IMPREVISTO O DERIVADO CAUSADO POR EL USO, USO INCORRECTO, O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO, INDEPENDIENTEMENTE DE LA TEORÍA LEGAL EN QUE SE FUNDE EL RECLAMO Y AUN CUANDO SE LE HAYA NOTIFICADO A SAMSUNG DE LA POSIBILIDAD DE TALES DAÑOS.

NINCÚN RESARCIMIENTO DE NINGUNA ÍNDOLE CONTRA SAMSUNG SUPERARÁ EL MONTO DEL PRECIO DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL PRESUNTO DAÑO. SIN LIMITAR LO PRECEDENTE, EL COMPRADOR ASUME TODO EL RIESGO Y LA RESPONSABILIDAD POR PÉRDIDA, DAÑO O LESIÓN AL COMPRADOR Y A LOS BIENES DEL COMPRADOR Y A TERCEROS Y A SUS BIENES DERIVADOS DEL USO, USO INCORRECTO O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO.

LA PRESENTE GARANTÍA LIMITADA NO SE EXTENDERÁ A NINGUNA PERSONA DISTINTA DEL COMPRADOR ORIGINAL DEL PRESENTE PRODUCTO, ES INTRANSFERIBLE Y ESTABLECE SU EXCLUSIVA REPARACIÓN.

Algunos estados o provincias no permiten limitaciones en cuanto al plazo de una garantía implicita, o la exclusión o limitación de danos imprevistos o derivados, por lo tanto las limitaciones o exclusiones antedichas pueden no aplicarse en su caso.

Esta garantía le otorga derechos legales específicos, y además puede tener otros derechos que varían según el estado o la provincia en el que se encuentre.

Para recibir un servicio técnico de garantía, comuníquese con SAMSUNG a:

Registre su producto en línea en www.samsung.com/register.

Preguntas

Si tiene preguntas sobre funciones, operación/desempeño, piezas, accesorios o servicio, llame al 1-800-SAMSUNG (726-7864) o visite nuestro sitio Web en www.samsung.com/ca/support (English) o www.samsung.com/ca_fr/support (French).

Modelo # Serie #

Adjunte su recibo (o una copia) a este manual. Es posible que lo necesite, junto con su modelo y número de serie, cuando llame para obtener asistencia.

Anuncio de código abierto

El software incluido en este producto contiene software de código abierto. Puede obtener el código fuente correspondiente completo por un periodo de tres años a partir del último envío de este producto mandando un correo electrónico a [e-mail]. También es posible obtener el código fuente correspondiente completo en un medio físico, tal como un CD-ROM; se exigirá un cargo mínimo.

El siguiente URL http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 lleva a la página de descarga del código fuente puesto a disposición del usuario y la información de la licencia del código fuente relacionada con este producto. Esta oferta es válida para cualquier persona que reciba esta información.

Escanee el código QR* o visite www.samsung.com/spsn para ver nuestros útiles videos instructivos y programas en vivo *Requiera un licor instalada en su teléfono riveligante

Tenga en cuenta que la garantía de Samsung NO cubre las llamadas de servicio para explicar el funcionamiento del producto, corregir una instalación inadecuada o realizar tareas de limpieza o mantenimiento.

¿TIENE PREGUNTAS O COMENTARIOS?

PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN
U.S.AConsumer Electronics	1-800-SAMSUNG (726-7864) www.samsung.com/us/support
CANADA 1-800-SAMSUNG (726-7864)		www.samsung.com/ca/support (English)www.samsung.com/ca_fr/support (French)

DG68 00905A 07
