MANUAL DE USUARIO DC026018BC Danze

per the manufacturer’s recommendations. Please refer to Homeowner Care Manual for care and maintenance information. PresentacIón de danze Gracias por haber elegido Danze. Consideramos que los elementos que compo- nen su cuarto de baño deberían reavivar sus sentidos como el agua fresca. Y esto es lo que deseamos que sienta con Danze. Danze fabrica material sanitario decorativo de calidad superior para su medio baño, cocina y cuarto de baño. Le ofrecemos una amplia variedad de productos, modelos y acabados que se adaptan a sus necesidades particulares. Puede estar seguro de que nuestros productos le brindarán años de belleza y de servicio sin problemas. Productos de PorceLana VItrIFIcada de danze Los productos de porcelana vitrificada de Danze comprenden inodoros, bidés y lavabos. Nuestros aparatos sanitarios son el resultado del diseño y de las tecnologías más modernas y cumplen o superan las exigencias más rigurosas de los códigos de plomería en Norteamérica. Nuestros aparatos están equipados con válvulas y accesorios de primera calidad que le ofrecerán años de servicio sin problemas. Si tiene alguna pregunta sobre algún producto de Danze, comuníquese con nosotros en nuestra página web www.danze.com, o llame a nuestro centro de servicios técnicos en horas normales de oficina, en el teléfono 888-328-2383. Danze, Inc. se reserva el derecho de efectuar cambios en las características técnicas de sus productos, de cambiar de modelos o de interrumpir su fabricación sin aviso previo y sin ninguna otra obligación en Norteamérica. Compruebe que hay suficiente apoyo detrás de la pared acabada para una instalación segura de las piezas que sujetan el lavabo. El lavabo tipo pedestal Cirtangular

no se puede u sar sin la columna pedestal Cirtangular

o sin un mueble tocador de lavabo Cirtangular

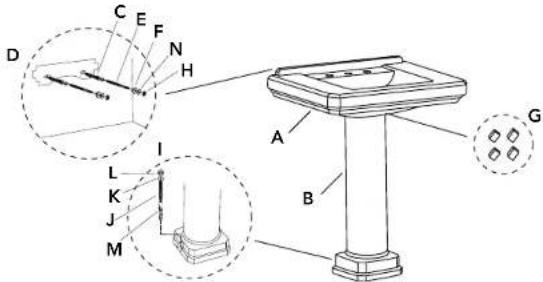

. Han de cumplirse los códigos locales de plomería y de construcción para cualquier tipo de instalación. antes de La InstaLacIón Compruebe que en el paquete del lavabo vengan las piezas siguientes:

Lavabo de 24” para modelo de columna pedestal DC028110 únicamente

Piezas de sujeción a la pared

) Sujetadores de empotramiento (2)

) Arandelas murales de plástico (2) InstruccIones Para La InstaLacIón Lavabo tipo pedestal Cirtangular

de 24”Español - 2Español - 3

Bienvenido a Danze Kit (W) Instrucciones para la instalación

) Manual del propietario

) Guía de piezas bajo garantía Compruebe que en el paquete de la columna pedestal vengan las piezas siguientes:

Columna pedestal para modelo de lavabo de 24” DC026018

Piezas de sujeción de la columna pedestal

) Perno de sujeción de la columna (1)

) Arandela de sujeción de la columna (1)

) Tuerca de tapón de la columna (1)

) Sujetador de empotramiento para columna pedestal (1)

Bienvenido a Danze Kit (W) Instrucciones para la instalación

) Manual del propietario

) Guía de piezas bajo garantía

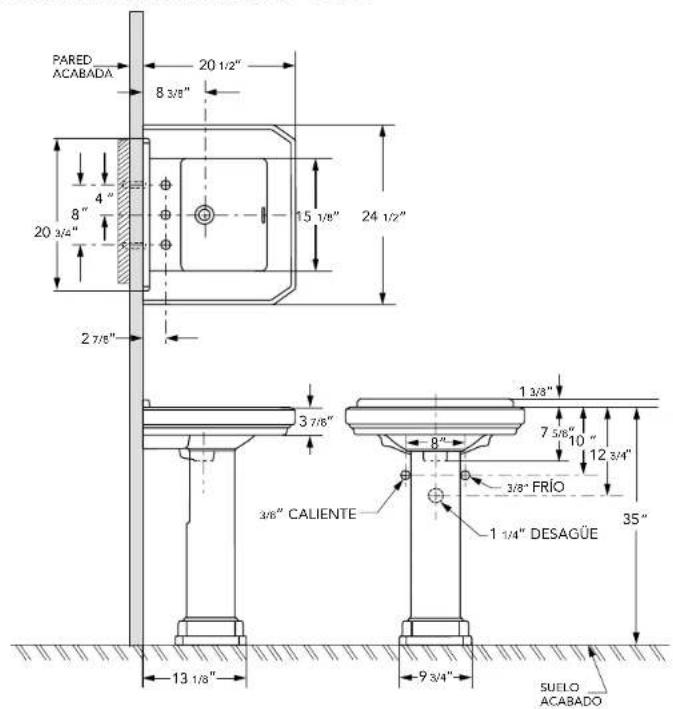

Nivel de carpintero Lápiz Llave ajustable Destornillador normalUn trapoAlcohol de fricciónMaterial sellanteAnteojos protectoresTaladro Alicates para posiciones múltiplesEspátula para enmasillar herramIentas necesarIas RubbingAlcohol dImensIones de Producto

1 1/4” DESAGÜE SUELO ACABADO InstruccIones Para La InstaLacIón Para instalar con la columna pedestal Cirtangular

1. Ponga las dos almohadillas de corcho (G) so-

bre la base del lavabo (A), en el hueco de la co- lumna, como se indica.Español - 4 Español - 5

2. Coloque la columna (B) cerca de la pared

acabada, en el lugar donde desee efectuar la instalación.

3. Coloque el lavabo (A) sobre la columna (B).

Ajuste la posición del lavabo (A) para que se asi- ente de manera uniforme sobre la columna (B).

4. Lleve cuidadosamente el lavabo tipo pedestal

ensamblado contra la pared. Compruebe que la parte trasera del lavabo tipo pedestal (A) se ajusta a la pared.

5. Verifique la parte superior del lavabo tipo

pedestal (A) para que esté a nivel entre la parte delantera y la trasera y entre un lado y otro. Las almohadillas de corcho (G) adicionales permiten nivelar el lavabo (A) de ser necesario.

6. Utilice un lápiz para marcar en la pared ligera-

mente el lugar de los agujeros para las sujecio- nes en la pared, que están en la parte trasera del lavabo de pedestal (A).

7. Utilice un lápiz para marcar en el suelo lig-

eramente el lugar de la base de la columna y el agujero para sujetar al suelo la columna.

8. Retire el lavabo (A) de la columna (B) y ponga

las dos piezas de lado mientras instala las piezas de sujeción.

9. Perfore agujeros de ¼” en los lugares que

marcó con lápiz en la pared. Instale los pernos de sujeción (E) en la pared dejando 1½” aproxi- madamente de los pernos (E) fuera.

10. Perfore un agujero de ³/

” en el lugar para el agujero que marcó con lápiz en el suelo para sujetar la columna.

11. Instale el grifo y el desagüe (no incluidos) en

el lavabo (A) con arreglo a las instrucciones del fabricante.

12. Vuelva a colocar la columna (B) en el lugar

del suelo que marcó con lápiz alineándola con la marca.

13. Sitúe el lavabo (A) en su lugar sobre la co-

lumna (B). Haga coincidir los agujeros situados en la parte trasera del lavabo (A) con los pernos de sujeción de la pared (E).

14. Coloque las arandelas de plástico (F) sobre

los pernos (E). Las arandelas deben pasar por los pernos de la pared (E) y entrar en los agujeros de la parte trasera del lavabo (A).Español - 6 Español - 7

15. Verifique la parte superior del lavabo tipo

pedestal (A) para que esté a nivel entre la parte delantera y la trasera y entre un lado y otro. Haga los ajuste finales necesarios antes de colocar las tuercas (H) en los pernos (E).

16. Coloque las tuercas (H) en los pernos (E) y

apriete con cuidado para sujetar el lavabo (A). No apriete demasiado las tuercas (H).

17. Instale el perno de sujeción (J) de la columna

en la base de la columna (B). Coloque la arandela (K) de la columna en el perno (J) de la columna. Ponga la tuerca de tapón (L) de la columna en el perno (J) y apriete cuidadosamente para sujetar la columna (B).

18. Ponga una banda continua de masilla adhe-

siva para calafatear (no incluida) a lo largo de la línea de contacto entre el lavabo (A) y la pared. Ablande la masilla según las instrucciones del fabricante. De este modo impermeabilizará la junta del lavabo con la pared.

19. Retire la masilla sobrante con un trapo

20. Humedezca un trapo con alcohol de frotar

y limpie las manchas de masilla que se puedan haber producido en la superficie del lavabo una vez que se hayan apretado las piezas de sujeción mural (D) y las piezas de sujeción de la columna (I).

21. Termine la instalación del grifo y del desagüe

conforme a las instrucciones del fabricante. Instalación en los muebles tocadores de lavabo de 24” Cirtangular

1. Instale el mueble tocador Cirtangular

con- forme a las instrucciones de instalación que vi- enen con el mueble.

2. Instale el grifo y el desagüe (no incluidos)

en el lavabo (A) siguiendo las instrucciones del fabricante.

3. Ponga una capa continua de material sellan-

te (no incluido) en el borde superior del mueble tocador Cirtangular

para impedir que entre agua del lavabo (A) en el interior del mueble.Español - 8 Français - 1

4. Coloque el lavabo (A) en el lugar adecuado

sobre el mueble tocador de lavabo Cirtangular

Ajuste la posición del lavabo para estar seguro de que sobresale por igual alrededor de la parte superior del mueble tocador de lavabo Cirtan- gular

5. Presione firmemente en el borde del lavabo

hacia abajo para que el sellante se extienda.

6. Retire el sellante sobrante con un trapo seco.

7. Empape un trapo con alcohol de fricción y

limpie el sellante sobrante del lavabo y de la plancha o encimera una vez que esté colocado el lavabo.

8. Termine de conectar el grifo y el desagüe
