MANUAL DE USUARIO SJSC700VBE SHARP

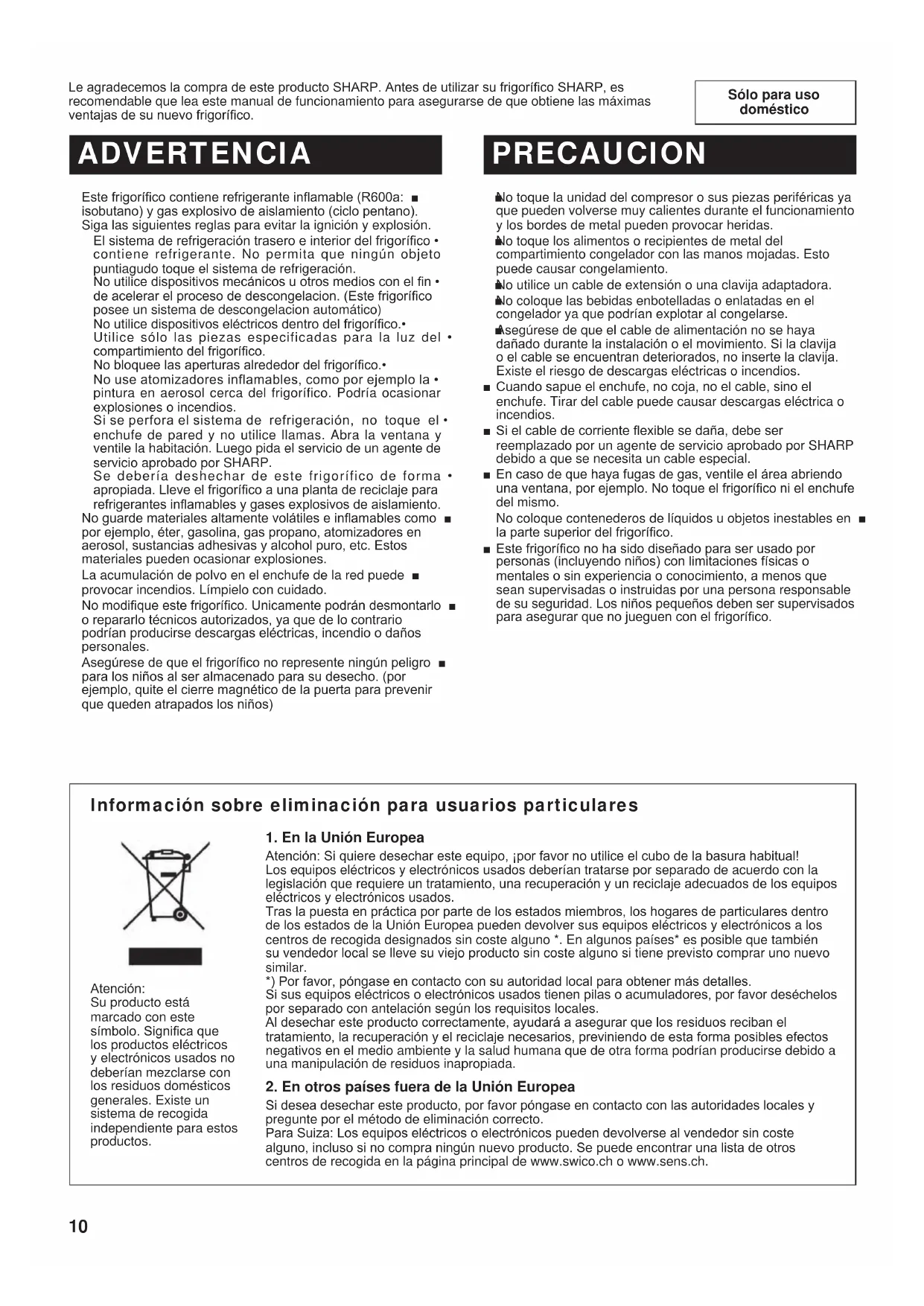

(B246)-W.indb 9 2011/08/30 22:05:1710 Sólo para uso doméstico Le agradecemos la compra de este producto SHARP. Antes de utilizar su frigoríco SHARP, es recomendable que lea este manual de funcionamiento para asegurarse de que obtiene las máximas ventajas de su nuevo frigoríco. Este frigoríco contiene refrigerante inamable (R600a: ■ isobutano) y gas explosivo de aislamiento (ciclo pentano). Siga las siguientes reglas para evitar la ignición y explosión. El sistema de refrigeración trasero e interior del frigoríco • contiene refrigerante. No permita que ningún objeto puntiagudo toque el sistema de refrigeración. No utilice dispositivos mecánicos u otros medios con el n • de acelerar el proceso de descongelacion. (Este frigoríco posee un sistema de descongelacion automático) No utilice dispositivos eléctricos dentro del frigoríco.• Utilice sólo las piezas especificadas para la luz del • compartimiento del frigoríco. No bloquee las aperturas alrededor del frigoríco.• No use atomizadores inflamables, como por ejemplo la • pintura en aerosol cerca del frigorífico. Podría ocasionar explosiones o incendios. Si se perfora el sistema de refrigeración, no toque el • enchufe de pared y no utilice llamas. Abra la ventana y ventile la habitación. Luego pida el servicio de un agente de servicio aprobado por SHARP. Se debería deshechar de este frigorífico de forma • apropiada. Lleve el frigoríco a una planta de reciclaje para refrigerantes inamables y gases explosivos de aislamiento. No guarde materiales altamente volátiles e inamables como ■ por ejemplo, éter, gasolina, gas propano, atomizadores en aerosol, sustancias adhesivas y alcohol puro, etc. Estos materiales pueden ocasionar explosiones. La acumulación de polvo en el enchufe de la red puede ■ provocar incendios. Límpielo con cuidado. No modique este frigoríco. Unicamente podrán desmontarlo ■ o repararlo técnicos autorizados, ya que de lo contrario podrían producirse descargas eléctricas, incendio o daños personales. Asegúrese de que el frigoríco no represente ningún peligro ■ para los niños al ser almacenado para su desecho. (por ejemplo, quite el cierre magnético de la puerta para prevenir que queden atrapados los niños) ADVERTENCIA PRECAUCION No toque la unidad del compresor o sus piezas periféricas ya ■ que pueden volverse muy calientes durante el funcionamiento y los bordes de metal pueden provocar heridas. No toque los alimentos o recipientes de metal del ■ compartimiento congelador con las manos mojadas. Esto puede causar congelamiento. No utilice un cable de extensión o una clavija adaptadora. ■ No coloque las bebidas enbotelladas o enlatadas en el ■ congelador ya que podrían explotar al congelarse. Asegúrese de que el cable de alimentación no se haya ■ dañado durante la instalación o el movimiento. Si la clavija o el cable se encuentran deteriorados, no inserte la clavija. Existe el riesgo de descargas eléctricas o incendios. Cuando sapue el enchufe, no coja, no el cable, sino el ■ enchufe. Tirar del cable puede causar descargas eléctrica o incendios. Si el cable de corriente exible se daña, debe ser ■ reemplazado por un agente de servicio aprobado por SHARP debido a que se necesita un cable especial. En caso de que haya fugas de gas, ventile el área abriendo ■ una ventana, por ejemplo. No toque el frigoríco ni el enchufe del mismo. No coloque contenederos de líquidos u objetos inestables en ■ la parte superior del frigoríco. Este frigoríco no ha sido diseñado para ser usado por ■ personas (incluyendo niños) con limitaciones físicas o mentales o sin experiencia o conocimiento, a menos que sean supervisadas o instruidas por una persona responsable de su seguridad. Los niños pequeños deben ser supervisados para asegurar que no jueguen con el frigoríco. Información sobre eliminación para usuarios particulares

1. En la Unión Europea

Atención: Si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura habitual! Los equipos eléctricos y electrónicos usados deberían tratarse por separado de acuerdo con la legislación que requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados. Tras la puesta en práctica por parte de los estados miembros, los hogares de particulares dentro de los estados de la Unión Europea pueden devolver sus equipos eléctricos y electrónicos a los centros de recogida designados sin coste alguno *. En algunos países* es posible que también su vendedor local se lleve su viejo producto sin coste alguno si tiene previsto comprar uno nuevo similar. *) Por favor, póngase en contacto con su autoridad local para obtener más detalles. Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor deséchelos por separado con antelación según los requisitos locales. Al desechar este producto correctamente, ayudará a asegurar que los residuos reciban el tratamiento, la recuperación y el reciclaje necesarios, previniendo de esta forma posibles efectos negativos en el medio ambiente y la salud humana que de otra forma podrían producirse debido a una manipulación de residuos inapropiada.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto. Para Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste alguno, incluso si no compra ningún nuevo producto. Se puede encontrar una lista de otros centros de recogida en la página principal de www.swico.ch o www.sens.ch. Atención: Su producto está marcado con este símbolo. Signica que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos. (B246)-W.indb 10 2011/08/30 22:05:1811 60 mm 60 mm 90 mm 1400 mm1525 mm

Quite los 2 tornillos de la parte inferior del frigoríco y luego coloque la cubierta de protección inferior (situada dentro del compartimiento congelador) con los 2 tornillos. NOTAS Coloque el frigoríco de modo que el enchufe sea accesible. • Mantenga el frigoríco alejado de la luz solar directa.• No lo coloque junto a aparatos generadores de calor.• No coloque directamente en el suelo. Coloque un soporte • adecuado. INSTALACION ADVERTENCIA No instale el frigoríco en un sitio húmedo o mojado ya ■ que puede deteriorarse el aislante y se pueden producir fugas. Además se puede formar condensación en el exterior del frigoríco y ocasionar corrosión.

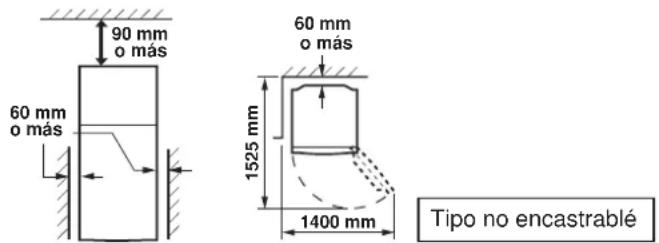

Mantenga un espacio de ventilación adecuado alrededor del frigoríco. La gura muestra el espacio mínimo requerido para la • instalación del frigoríco. Las condiciones de medición de consumo de energía se realizan bajo dimensiones diferentes de espacio. Al conservar mayor espacio, el frigoríco podría operar • con menos cantidad de consumo de energía. Si utiliza el frigoríco en una supercie de tamaño • inferior al mostrado por la siguiente gura, podría ocasionar un aumento de la temperatura de la unidad, ruidos de operación altos y fallos.

Use los dos pies ajustables frontales, para asegurarse de que el frigoríco quede posicionado rmemente y nivelado sobre el suelo. Antes de utilizar el frigoríco Limpie las partes del interior con un paño humedecido en agua tibia. Si emplea agua con jabón, frótelo bien con agua para que no queden residuos de jabón. Cuando se transporta Las ruedecillas permiten mover el frigorífico hacia atrás y • hacia delante. Cargue el frigorífico sosteníendolo por las asas localizadas al • frente y detrás. Cubierta de protección inferior Tornillo (2 tornillos) Ruedecillas (4 pzas.) detrás al frente Tipo no encastrablé Este frigoríco está equipado con un indicador de temperatura en el compartimiento del frigoríco que permite controlar la temperatura media en la zona más fría. Zona más fría El símbolo indica la zona más fría en el compartimiento del frigoríco. (El compartimiento de la puerta colocada a la misma altura no es la zona más fría). Comprobación de la temperatura en la zona más fría Puede llevar a cabo comprobaciones regulares para asegurar que la temperatura en la zona más fría es la correcta, en caso necesario, ajuste el control de temperatura del frigoríco. Para mantener la temperatura correcta dentro del electrodoméstico, compruebe que el indicador de temperatura esté siempre AZUL. Si el indicador de temperatura se vuelve BLANCO, la temperatura es demasiado alta; en este caso, aumente el ajuste del control de la temperatura del frigoríco y espere 6 horas antes de controlar el indicador de temperatura de nuevo. NOTAS La temperatura interna del frigoríco-congelador depende • de varios factores tales como la temperatura ambiente de la habitación, la cantidad de alimentos almacenados y la frecuencia con la que se abre la puerta.Cuando se introduzcan alimentos frescos o cuando se haya • dejado la puerta abierta durante un tiempo, es normal que el indicador de temperatura se vuelva BLANCO. AZUL BLANCO Ajuste correcto Temperatura demasiado alta, ajuste el control de temperatura del frigoríco. Símbolo

INDICADOR DE TEMPERATURA

o máso máso más Pie ajustable (B246)-W.indb 11 2011/08/30 22:05:1912 DESCRIPCION Luz del LED del congelador1. Estante congelador2. Dispositivo para hacer cubitos de hielo3. Cubitera4. Unidad de desodorizacion5. No se requiere operación o limpieza. Compartimiento de frescos y puerta6. Luz del LED del frigoríco7. (Azul y blanco) Botón para control temp. congelador8. Botón para control temp. frigoríco9. Huevera y tope10. Cómo extraer el topeTire ligeramente de la 1) estantería del frigoríco hacia usted.Desplace el tope hacia el centro 2) de la estantería e inclínela hacia adelante. Estanterías del frigoríco 11. (SJ-SC680V : 2 pzas. / SJ-SC700V : 3 pzas.) Panel de enfriamiento híbrido 12. (Panel de aluminio) El panel se enfría por la parte de atrás, enfriando así de forma indirecta el compartimiento refrigerador. De esta forma, los alimentos se congelan suavemente, sin exponerlos a la corriente de aire frío. Estante de frutas y vegetales13. Cajón para conservar frutas y verduras14. Pies ajustables15. Cubierta de protección inferior16. Cierres magnéticos de la puerta 17. (2 pzas.) Compartimiento exible18. Los artículos de los alimentos grandes (como la caja de pizza) pueden almacenarse levantando la partición desde la parte inferior del compartimiento. Compartimientos de la puerta 19. (2 pzas.) Compartimiento del frigoríco20. Compartimientos de usos múltiples21. SJ-SC680VSJ-SC700VNOTA (Sólo para los modelos SJ-SC700V)No cambie la posición derecha del compartimiento de usos múltiples con la del lado izquierdo y viceversa. Tope de botellas / Base de tubo22. Previene la caída de botellas, etc. Los productos alimenticios tipo barra también se pueden almacenar aquí. Botellero23. SJ-SC700V

grande Tope HueveraLa sección de 2 estrellas para almacenamiento de alimentos congelados únicamente. (B246)-W.indb 12 2011/08/30 22:05:2013 FUNCIONAMIENTO Control de la temperatura Ajustable al girar cada perilla. (para frigoríco) (para congelador) Alarma de la puerta Cuando se deja abierta la puerta del frigoríco o del congelador, sonará la alarma de la puerta.La alarma de la puerta sonará 1 minuto después de haber • abierto la puerta y de nuevo después de 1 minuto (una vez en cada caso).Si se deja la puerta abierta durante aproximadamente 3 • minutos, la alarma sonará continuamente. Sugerencias para hacer cubitos de hielo

No llene excesivamente las bandejas para cubitos de hielo; de lo contrario los cubitos de hielo quedarían pegados al congelarse. Cuando estén hechos los cubitos, gire la palanca en el sentido horario para vaciarlos en la cubitera. NOTA No haga hielo con la cubitera ni vierta aceite en ella pues ésta puede agrietarse. Ionizador “Plasmacluster” El ionizador “Plasmacluster” empieza a funcionar automáticamente cuando se conecte la alimentación del frigoríco. Notas sobre la operación del ionizador “Plasmacluster” El ionizador del interior de su frigoríco libera grupos de iones, que son masas colectivas de iones positivos y negativos, al compartimiento del frigoríco. Estos grupos de iones reducen los hongos de moho del aire.Es posible que se perciba cierto olor en el frigorífico. Este • es el olor del ozono generado por el ionizador. La cantidad de ozono es mínima, y se descompone con rapidez en el frigorífico.hongos de mohoPalancaCubitera Sugerencias para ahorrar energía Mantenga un espacio de ventilación adecuado ■alrededor del frigoríco.Mantenga el frigoríco alejado de la luz solar ■directa y no lo coloque junto a aparatos generadores de calor.Abra la puerta del frigoríco el menor tiempo ■posible.Los alimentos calientes deben enfriarse antes ■de colocarlos en el frigoríco.Coloque de manera uniforme la comida en los ■estantes para permitir que el aire frío circule ecientemente.La cantidad de consumo de energía de este modelo ha sido medida en conformidad con el estándar internacional de funcionamiento del frigoríco. Si opera el frigoríco sin estos accesorios [Dispositivo para hacer cubitos de hielo, Cubitera], trabajará bajo la condición más eciente de energía.La cantidad de consumo de energía de este • modelo ha sido medida sin estos accesorios como se muestra en la figura de la derecha.La cantidad de consumo de energía • de este modelo ha sido medida en relación con las dimensiones de espacio mostradas en la figura de la derecha.

ENTRADA SALIDA La refrigeración enlentece el proceso por el cual se estropean los alimentos. Para maximizar la vida útil de los productos alimenticios perecederos, asegúrese de que la comida que compra sea lo más fresca posible. A continuación se dan unas guías generales para poder guardar los alimentos el mayor tiempo posible.Asegúrese de que cuando guarde comida ya cocinada esté • bien envuelta o guardada en contenedores herméticos.Para minimizar la pérdida de humedad, las frutas y los • vegetales deben ser envueltos de forma segura en material plástico, p.e. papel, bolsas (sin sellar) y deben colocarse en el cajón para conservar frutas y verduras.Coloque los huevos en la huevera.• Coloque de manera balanceada la comida en los estantes • para permitir que el aire frío circule eficientemente.Los alimentos calientes deben enfriarse antes de colocarlos • en el frigorífico. Si coloca alimentos calientes se eleva la temperatura de la unidad y aumenta el riesgo de que se estropeen.No bloquee la salida ni la entrada del circuito de circulación • de aire frío con alimentos ni recipientes, de lo contrario los alimentos no se enfriarían de forma uniforme en el frigorífico.Mantenga bien cerrada la puerta.• No coloque los alimentos directamente delante de la salida de aire frío. Esto puede hacer que se congelen. Para una mejor congelación La comida debe ser fresca.• Congele la comida en • porciones pequeñas para congelarla más rápido.La comida debe estar • correctamente envuelta, sellada herméticamente o cubierta.Distribuya los contenidos del • congelador uniformemente.Ponga etiquetas en las • bolsas o contenedores para mantener un inventario de lo que tenga congelado.

ADVERTENCIA Desenchufe primero el frigoríco para evitar descargas ■eléctricas.No vierta agua directamente en el compartimiento ■exterior ni en el interior. Esto puede producir la oxidación y deterioro del aislamiento eléctrico. IMPORTANTE Para evitar el agrietamiento de las supercies internas y en los componentes de plástico, siga estos consejos.Limpie cualquier grasa o aceite procedente de los alimentos • que se haya quedado adherida a los componentes de plástico.Algunos químicos domésticos podrían ocasionar daños, • así que utilice solamente líquido de limpieza diluido (agua jabonosa). Si utiliza detergente no diluido o si no se quita completamente • el agua enjabonada, esto puede producir la rotura de las partes de plástico. Retire los accesorios, por ejemplo, la estantería del frigoríco desmontable y el botellero. Lávelos en agua tibia jabonosa mezclada con lavavajillas, enjuáguelos con agua limpia y séquelos.(Solamente el estante de frutas y vegetales no es removible.) Limpie el interior con un paño humedecido en agua caliente con jabón lavavajillas. Luego, utilice agua fría para quitar el agua enjabonada. Limpie el exterior con un paño suave cada vez que se ensucie. Limpiar el cierre magnético de la puerta con un cepillo de dientes y agua caliente con detergente para lavavajillas. NOTAS Para evitar daños a su frigoríco, no utilice limpiadores o • disolventes agresivos (laca, pintura, pulimento, bencina, agua hervida, etc.).Si se desconecta la alimentación accidentalmente, espere 5 • minutos por lo menos antes de conectarlo de nuevo. Las estanterías de vidrio pesan aproximadamente 3kg cada una. • Sosténgalas rmemente cuando las retire del interior o desee transportarlas. No deje caer objetos dentro del frigoríco ni golpeé la pared • interior. Esto puede ocasionar el agrietamiento de la supercie interior. Descongelacion La descongelación se realiza de forma totalmente automática debido a un sistema exclusivo de ahorro de energía. Cuando la luz del compartimiento se funde Póngase en contacto con un agente de servicio aprobado por SHARP para solicitar la sustitución de la luz del compartimiento. La luz del compartimiento no debe ser sustituida por nadie más que por el personal de servicio. Desconexión del frigoríco Si tiene que desconectar el frigoríco porque va a estar fuera de casa durante un largo tiempo, vacíelo completamente de comida y limpie a fondo el interior. Desenchufe el cable de alimentación de la toma de la pared y deje ambas puertas abiertas. (B246)-W.indb 14 2011/08/30 22:05:2215

ANTES DE LLAMAR AL SERVICIO TECNICO

Antes de llamar al servicio técnico, compruebe los puntos siguientes. Problema Solución El exterior de la carcasa del frigoríco está caliente al tacto. Es normal. La carcasa tiene una tubería caliente para evitar condensación. Cuando hay un ruido del frigoríco. Es normal que el frigoríco produzca los siguientes ruidos. El compresor produce un ruido fuerte cuando se inicia la operación • --- Este ruido se acalla luego de un rato. El compresor produce un ruido fuerte una vez por día • --- Ruido de operación producido inmediatamente después de la operación automática de descongelamiento. Ruido del ujo del uído (ruido de gorgoteo, ruido de burbujeo) • ---Ruido del uído refrigerante uyendo en las tuberías (este ruido puede hacerse más fuerte de tiempo a tiempo). Ruido de agrietamiento o crujido, rechinido • --- Ruido producido por la expansión y la contracción de las paredes y partes internas del frigoríco durante el enfriamiento. Se produce escarcha o condensación en el interior o exterior del frigoríco. Esto podría ocurrir en alguno de los siguientes casos. Utilice un paño húmedo para limpiar la escarcha o paño seco para quitar la condensación. Cuando la humedad del ambiente es alta.• Cuando la puerta se abre y se cierra frecuentemente.• Cuando se almacenan alimentos que contienen gran cantidad de agua (se requiere • envolverlos). Los alimentos en el compartimiento del frigoríco se congelan. ¿El frigoríco ha estado trabajando por mucho tiempo con el control de temp. establecido • en MAX? Una temperatura ambiente baja puede hacer que la comida se congele aunque tenga el • control de temperatura del frigoríco ajustado a MIN. Existen olores en el compartimiento. Se deben envolver los alimentos con olores fuertes.• La unidad de desodorización no puede eliminar todos los olores.• La alarma de la puerta no se suspende. Si no se suspende la alarma de la puerta después de cerrarla, es un defecto. • Póngase en contacto con el centro de servicio de Sharp para solucionar el problema. Método para suspender la alarma de la puerta temporalmente. Ajuste al mismo tiempo los botones para el control de temp. de acuerdo a los pasos siguientes. (Ajuste

en 20 segundos) Ajust

a MED La alarma de la puerta sonará nuevamente después de aproximadamente 2 días. •

SI NECESITA LLAMAR AL SERVICIO TECNICO

Diríjase al concesionario autorizado SHARP más próximo.

dentro de 20 segundos) Ajuste para MIN
