CO ICV 250 - Congelador IBERNA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Congelador vertical
Marca	Iberna
Modelo	CO ICV 250
Refrigerante	R134a o R600a (isobutano) según placa de características
Alimentación eléctrica	220-240 V ~ 50 Hz (típico)
Ajuste de temperatura	Perilla del termostato (posiciones 1 a 7 + apagado ● + SUPER)
Función congelación rápida	Posición SUPER (funcionamiento continuo del compresor)
Indicadores luminosos	Verde (funcionamiento), Rojo (temperatura insuficiente), Amarillo (modo SUPER)
Descongelación	Manual (desenchufar, dejar puerta abierta, vaciado mediante desagüe extraíble)
Limpieza recomendada	Solución de agua tibia + bicarbonato de sodio; evitar abrasivos
Reversibilidad de la puerta	Sí (herramientas: llave de 8 mm, destornillador de estrella)
Accesorios incluidos	Cestas, acumulador de frío (según modelo)
Cantidad máxima de congelación	Indicada en la placa de características
Clase climática	N (temperatura ambiente +16°C a +32°C)
Volumen interior	No especificado
Dimensiones (An x Al x Pr)	No especificadas
Peso neto	No especificado

Preguntas frecuentes - CO ICV 250 IBERNA

¿Cómo ajustar la temperatura del congelador?

Gire la perilla del termostato (ubicada en el exterior) en sentido horario para bajar la temperatura. Se recomienda una posición intermedia; aumente el número si el aparato se abre con frecuencia o si introduce muchos alimentos para congelar.

¿Qué significan los indicadores luminosos?

El indicador verde indica que el aparato está encendido. El indicador rojo se enciende cuando la temperatura interna no es lo suficientemente baja (ej. después de la puesta en marcha, puerta abierta, introducción de alimentos calientes). El indicador amarillo se enciende en modo SUPER (congelación rápida).

¿Cómo realizar la descongelación?

24 h antes, coloque el termostato en el número más alto para enfriar al máximo. Envuelva los alimentos en papel film y colóquelos en el refrigerador o en un lugar fresco. Desenchufe el aparato, deje la puerta abierta. Una vez derretida la escarcha, seque el interior, vuelva a colocar los alimentos, luego vuelva a enchufar y deje funcionar 3-4 h en el ajuste máximo.

¿Puedo invertir el sentido de apertura de la puerta?

Sí, es reversible. Herramientas necesarias: llave de tubo de 8 mm y destornillador de estrella. Siga los pasos de la figura 3 del manual: desmonte la bisagra inferior, retire la puerta, mueva el pivote superior de derecha a izquierda, luego vuelva a montar en orden inverso.

¿Qué refrigerante se utiliza?

El circuito contiene R134a o isobutano R600a (gas natural inflamable). Verifique la placa de características en el interior del aparato para conocer el fluido exacto.

¿Qué hacer en caso de corte de energía?

No abra la puerta. Los alimentos permanecen congelados 10 a 12 horas. Si el corte dura más tiempo, empaque los productos en papel especial y colóquelos en el refrigerador o en un lugar fresco; consúmalos dentro de las 24 h o cocínelos y luego vuelva a congelar.

¿Cómo limpiar el interior?

Desenchufe el aparato, vacíelo y retire los cubitos de hielo. Espere a que se derrita la escarcha. Limpie con una solución de agua tibia y bicarbonato de sodio, enjuague y seque. Nunca use productos abrasivos o disolventes.

¿Cómo usar la función de congelación rápida (SUPER)?

Gire la perilla del termostato a la posición SUPER (el indicador amarillo se enciende) al menos 24 horas antes de introducir alimentos frescos. Después de 24 h, vuelva a colocar el termostato en la posición inicial. La cantidad máxima a congelar está indicada en la placa de características.

¿Dónde se encuentra el termostato?

El termostato está ubicado en el exterior del congelador, en forma de una perilla giratoria. El panel de control (Fig. 2) incluye también los indicadores luminosos verde, rojo y amarillo.

¿Cuáles son las precauciones de instalación?

Instale el aparato lejos de fuentes de calor, en una habitación entre +16°C y +32°C. Deje al menos 5 cm de espacio en la parte trasera para la circulación de aire. Si el aparato está debajo de un mueble, prevea una abertura trasera. Asegúrese de que el enchufe esté correctamente conectado a tierra.

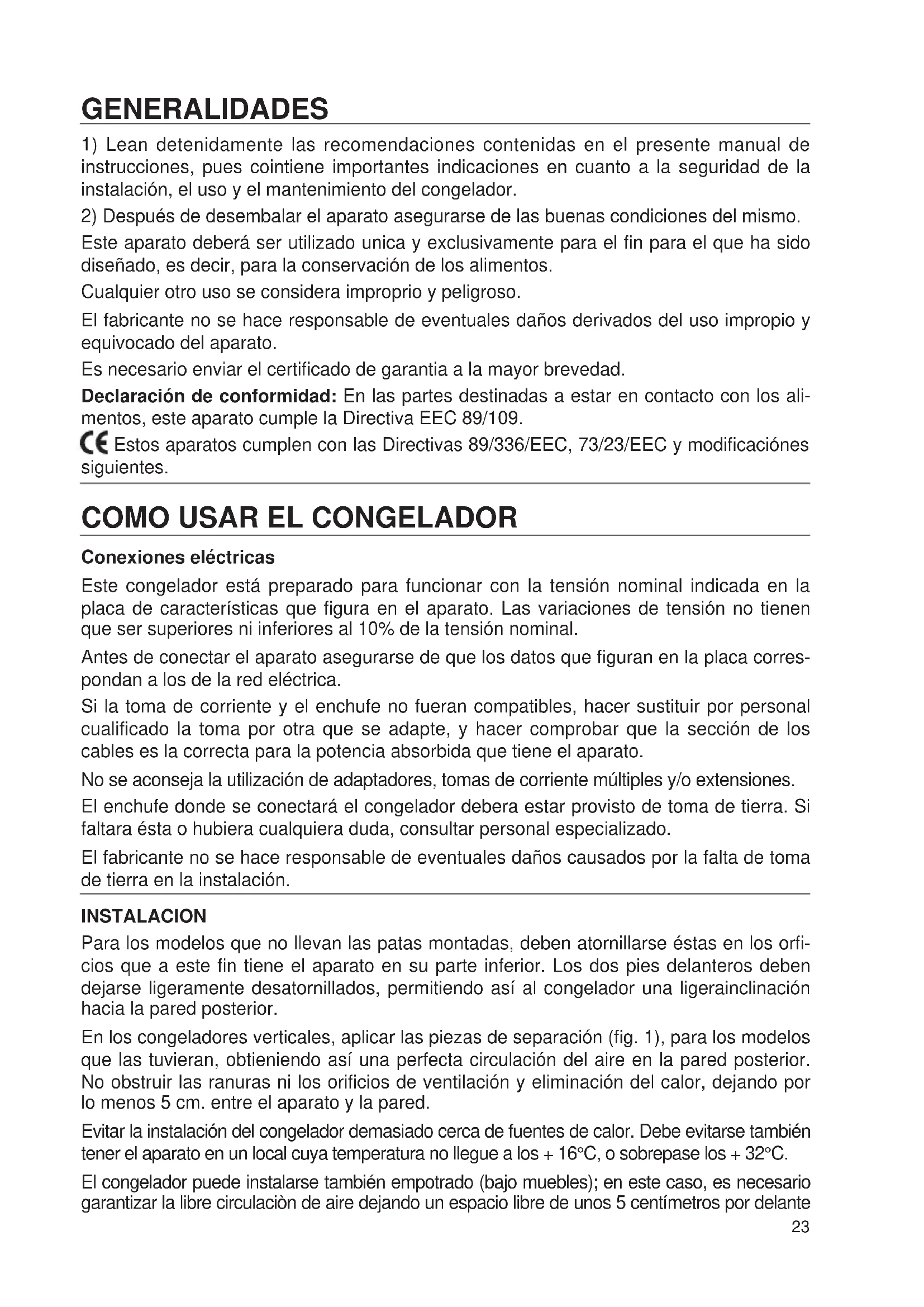

MANUAL DE USUARIO CO ICV 250 IBERNA

Portugués pág. 27 - 30

1) Lean detenidamente las recomendaciones contentsas en el presente manual de instrucciones, puis cointiene importantes indicaciones en cuando a la calidad de la instalacion, el uso y el mantenimiento del congelador.
2) Después de desembalar el aparato asegurar de las buena conditiones del本身就是.

Este aparato deben ser utilisé una y exclusivamente para el fin para el que ha sido disnado, eskaar, para la conservacion de los alimentos.

Cualquier除外 loo se considera improprio y peligioso.

El fabricante no se hace responsable de eventuales danios derivados del uso impropio y equivocado del aparato.

Es necessario enviar el certificado de garantia a la mayor brevedad.

Declaración de conformidad: En las partes destinadas a estar en contacto con los alimentos, este aparato cumple la Directiva EEC 89/109.

CE Estos aparatos cumplen con las Directivas 89/336/EEC, 73/23/EEC y modificaciones seguides.

COMO USAR EL CONGELADOR

Conexiones electricas

Este congelador está preparado para functionar con la tension nominal indicada en la placá de caracteristicas que figura en el aparato. Las variaciones de tension noienen que ser superiores ni inferiores al 10% de la tension nominal.

Antes de conectar el aparato asegurarse de que los datos que figuran en la placar correspondan a los de la red electrica.

Si la toma de corriente y el enchufe no fuean compatibles, hacer sustituir por personalriallicado la toma por other que se adapte, y hacer comprobar que la section de los cables es la correcta para la potencia absorbida que tiene el aparato.

No se aconseja la Utilizacion de adaptadores, tomas de corriente multiples y/o extensiones.

El enchufe donde se conectará el congelador deben estar provisto de toma de tierra. Si faltara esta o hubiera cualesera duda, consultar personal especializzato.

El fabricante no se hace responsable de eventuales daños causados por la falta de toma de tierra en la instalación.

INSTALLACION

Para los modelos que no搬迁an las patas montadas, deben atornillarse estas en los orificos que a este finiene el aparato en su parte inferior. Los dos pies delanteros deben dejarse ligeramente desatornillados, permitiendo asi al congelador una ligerainclinacion hacía la pared posterior.

En los congeladores verticales, aplicar las piezas de separacion (fig. 1), para los modelos que las tuvieran, Obtieniendo asuna perfecta circulacion del aire en la pared posterior. No obstruir las ranuras ni los orificios de ventilacion y eliminacion del calor,øjando por lo menos 5cm entre el aparato y la pared.

Evitar la instalacion del congelador demasiado cerca de fuentes de calor. Debe evitarse también tener el aparato en un local cuya temperatura no隐身 a los +16^ , o sobrepase los +32^ .

El congelador可以选择 instalarse también empotrado ( bajo muebles); en este caso, es Neededo garantizar la libre circulacion de aire dejoando un espacio libre deunos 5 centimetros por delante

o en la parte posterior del mueble.

Una mala instalaciónouldacause daños a personas,animales uobjectos,de loscuales el fabricante no podría hacerresponsible.

INFORMACIONES PARA PRESERVAR EL MEDIO AMBIENTE

Embalaje, tratamento residuos

Después de haber desembalado el aparato no tiren el embalaje a la basura sino que selección losDistinctos materiale (polispan, carton, etc) según las normas locales vigil-tes al tratimiento de los residuos.

Cuidado

Este aparato está fabricado sin la utilizacion de CFC: el circuito refrigerador contiene fluido HFC R 134a o, en alternatively, gas isobutano R 600a. Para mas detalles, consultar la placac de caracteristicas del aparato.

Para las operaciones de limpieza no hay queemployar ningún utensilio o medio distincto delindicado en el capitulo apropiado,para evitar que se dañel aparato.

Para los aparatos con isobutano (R 600 a)

El isobutano es un gas natural sin efectos sobre el ambiente, pero inflatable. Por lo tanto, es indispensable comprobar que:

• la instalacion del aparato se haga en locales de volumen libre mayor de 3 metros cubicos.
• Los orificios de ventilación del aparato estén libres y limpios.
• El circuito refrigerador no está estropeado, bien internamente (utilización impropria de objetivos cortantes o puzantes), bien externamente (operaciones improprias de limpieza del circuito condensador.

Al terme de la vida funcional del aparato, deben ser asegurado antes de su envio al vertedero. Para estas operaciones dirigirse a vuestro commercio habitual o al Entre local pertinente.

REGULACION DE LA TEMPERATUREA

La temperatura ambiente, la energia de los alimentos y la naturaleza de apertura de las puertas del equipo influyen sobre la temperatura interna. Cuando se modifica la regulación possible ocurreir que el congelador no se ponga a functionar inmediamente porque seswana en pausa. La regulación de la temperatura se realiza operando sobre el mando del termostato que seswana en la parte externa del congelador.

Girando el mando hacía lackecha, se obtienen temperatasmas frias. Se aconseja mantener el mando del termostato en una posicjion media. Cuando se abre freciente el frigorifico o cuando se introducen muchos alimentos en el frigorifico poner el termostato en valores mas altos.

CUADRO DE MANDOS Fig. 2

Insertando la clavija en la red, el piloto verde (B) se enciende.

El termostato A controla el congelador.

En la posicion "●" el congelador no funciona, el piloto verde (B) se apaga.

Girando el mando en sentido horario el aparato se pone en marcha.

Si el piloto rojo (C) se enciende, indica que la temperatura en el interior del congelador no es suficientemente baja, y este pueda ser debido a:

• el aparato acaba de ser puesto en marcha;
• la puerta se ha;quedado abierta o mal cerrada;
• introduccion de un producto para congelar.

El piloto rojo se apaga cuando se alcanza la temperatura interior prevista.

El piloto amarillo (D) se enciende cuando el mando del termostato (A), girando en sentido horario, seriba a la posicion "SUPER" que pone en funcionaamente continuo el compresor.

CONSERVACION - CONGELACION

El symbolo ***, indica la posibiliad de conservar a baja temperatura los productos congelados por un长大o espio de tiempo, asi como congelar los alimentos frescos.

Los tiempos de conservación van unidos al mantenimiento de la temperatura por lo que eventuales alteraciones influyen en la duración de la conservación.

En caso de que falte la energia electrica, noAbrir absolutamente la puerta.

Durante 10-12 horas, los alimentos congelados no se estropean, pero es acontejable consumirlos en un mes.

Para las pruebas normativas de conservación, se aconseja quitar todos los cestos excluidos los ultimos dos.

Para interruptions mas largas es besoino envolver los alimentos en hojas de periodico poniedolos en un frigorifico o en ambientes frescos.

En tal caso, es acontejalable consumir los alimentos bajo de las 24 horas o proceder a su cocccion y posterior congelacion.

En los aparatos para los que está previsto, el accumulator de frío, en caso de interrupción de corriente, permite mantener más tiempo la calidad de los alimentos surgelados, impidiando un calentimiento rápido.

El acumulador de ser situado en el estante superior.

Para las pruebas normativas de conservación, se aconseja quitar todos los cestos excluidos los últimos dos.

Para congelar produits freshos se aconseja:

• Pasar si esnecessary los productos ya congelados al compartmento de conservacion.

• Poner el termostato en posicion de congelacion rapiida "SUPER" por lo menos durante 24 horas antes de introducir los alimentos a congelar, recordando afterwards de 24 horas colocarlo nuevomente en su posicion inicial.

La cantidad Tmaxima por congelar, segun las modalidades previstas por las normas Europeas, es la indicada en la matricula.

DESCONGELACION

a) 24 horas antes de la descogelación, girar el mando del termostato hacer la posición más frija para dar los alimentos la temperatura más baja.
b) Enolver los alimentos congelados en hojas de periodico poniendolos en el congelador o en ambiente fresco.
c) Desconectar el enchufe de la toma de corriente (desenchufar el aparato)
b) Dejar la puerta abierta.
e) Una vez descogelado, limpiar y secar el interior, volver aponer los eventuales accesorios (rejillas,cubetas para el hielo, etc...) y los alimentos congelados.
f) Cerrar la puerta o tapa, enchufar yJKLM de su aparato durante 3/4 hora con el termostato al máximo de frio con el interruptor de congelación rápida conectado.

Los congeladores verticales estan dotados de un systema de evacuacion del agua de descongelacion compuesto por un escurridor extraible, situado en el borde inferior de laamera.

LIMPieZA

A fin deantar la formacion de malos olores es aconsejable una limpieza periodica del interior del frigorifico, por lo menos dos o tres vezes al anio.

a) Antes de efectuarrialquier operacion de limpieza o de manutencion, desconectar el

aparato de la red de alimentacion electrical desenchufandolo (no basta con girar el mando del termostato a la posicion "●")

b) Vaciar el congelador de alimentos y de cubitos de hielo.
c) Esperar a que la escarcha del evaporador se deshaga.
d) Limpiar el interior del congelador utilizao agua Templada con un par de cucharadas de bicarbonato de sodio, aclarar y secar. ATencion no usear deterentes, abrasivos o disolventes.
e) Antes de volver a colocar los alimentos en el congelador hacerlo funciona durante al bajo una hora.

Cuando el congeladoronga que permanecer parado durante lagos periodos de tiempo,upon de una limpieza,deoar el enchufe desconectado y la puerta entreabierta.

ASISTENCIA TECHNICA

Para eventuales reparaciones, dirigirse solo a algunos centroidi de Assistance Tecnica autorizada y pedir recambios originales. El no cumplimiento de这些东西 requisitos pueda compensar la seguridad del aparato. Si su congelador no funciona, o si su functoncimiento es anomal, controlar los siguientes+puntos antes de llamar al Servicio de Assistance Tecnica.

1) Llega la corriente a la toma donde está connectado el frigorífico? Probar con una lámpara.
2) El enchufe de connexion está desconectado de la toma de la corriente? Enchufarlo.
3)Esta el termostato en posicion (cerrado)? Girarlo a la posicion 4.
4) Se ha formado una capa de escharcha demasiado espesa en el evaporador (de más de 4-5 mm)? Descongelarlo (ver "Descongelación").
5) Se han distribuido mal los alimentos en el interior del congelador, impidiendo la libre circulación del aire?
6) Puede el aire circular libremente alrededor del condensador situado detrás del aparto? Alejarlo de la pared.

Si el aparato vigue的功能ado mal, dirigirse al Centro de Asistencia, comunicando el Modelo queiene escrito en la etiqueta situada en el interior del frigorífico (o en la tarjeta de garantía). Dando这些 datos se obtiene una intervencion más<rapida y adecuada.

SERVICIO POST VENTA

902.100.150

Important: El recalentimiento de la parte externa del congelador es seals de un correcto funcionaimiento.

INVERSION DEL SENTIDO DE APERTURA DE LA PUERTA DEL CONGELADOR VERTICAL

Utensilios necessarios: — llave de tubo n.8

destornillador de estrella

REVERSIBILIDAD (Véase Fig. 3)

1) Se aconseja inclinar el congelador 45^ aproximadamente, actuando en la parte inferior del aparato para quitar la bisagra inferior.
2) Quitar la bisagra inferior (y sus correspondentes arandelas). Seránecessarycambiar la posicón del eje, acontecido en los tornillos A, como se indica en la figura.
3) Quitar la puerta inferior.
4) Separar el plástico del cuadro de mandos que recubre la bisagra superior izquierda, si tuerva.
5) Desatornillar el eje C de la bisagra superior derecha, y volverlo a montar en la izquierda.
6) Volver a montar la puerta operando en sentido inverso (3-2); sin olvidar las arandelas que van entre la puerta y bisagra.
7) Cambiar los tiradores del lado derecho al lado izquierdo actuando en los tornillos correspondientes.
8) Volver a colocar el aparato en posicion vertical.

INFORMAÇÉS GERAIS

Congelacao de alimentos frescos:
