MANUAL DE USUARIO W7 OM4 4BS1 H WHIRLPOOL

GRILLES COULISSANTES *

Para recibir una asistencia más completa, registre su producto en www.whirlpool.eu/register

Antes de usar el aparato, lea atentamente las Instrucciones de seguridad.

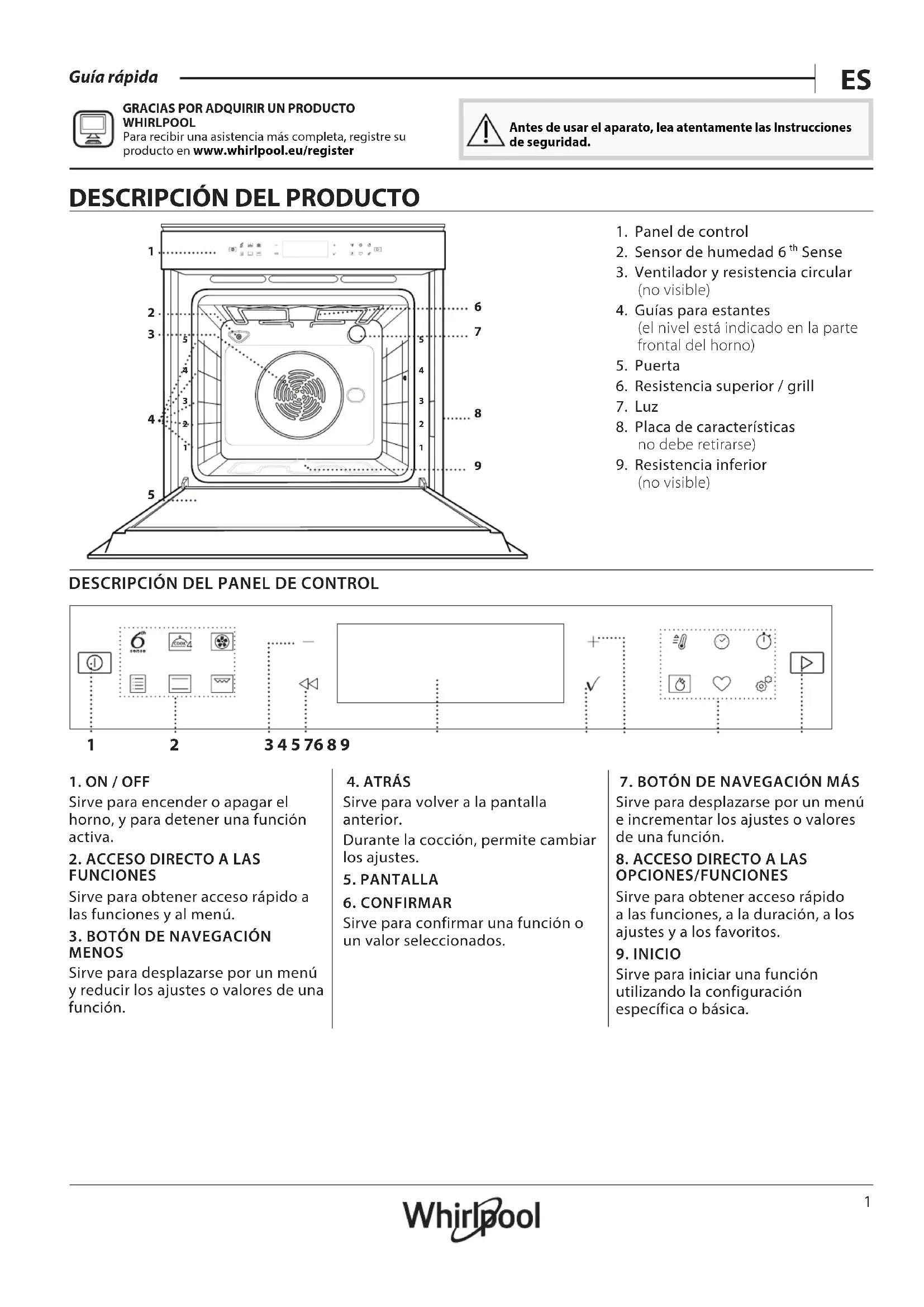

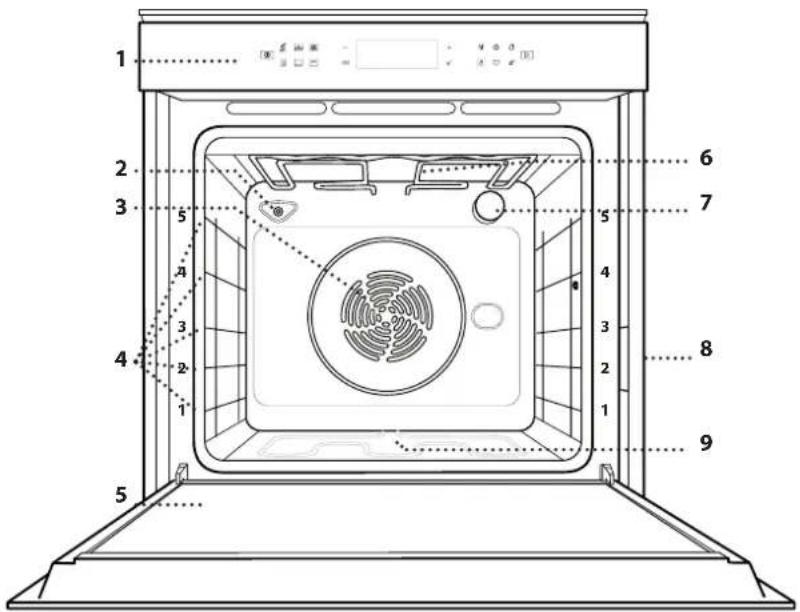

DESCRIPCIÓN DEL PRODUCTO

1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8

1. Panel de control
2. Sensor de humedad 6 ^th Sense
3. Ventilador y resistencia circular (no visible)
4. Guías para estantes (el nivel está indicado en la parte frontal del horno)
5. Puerta
6. Resistencia superior / grill
7. Luz
8. Placa de características no debe retirarse)
9. Resistencia inferior (no visible)

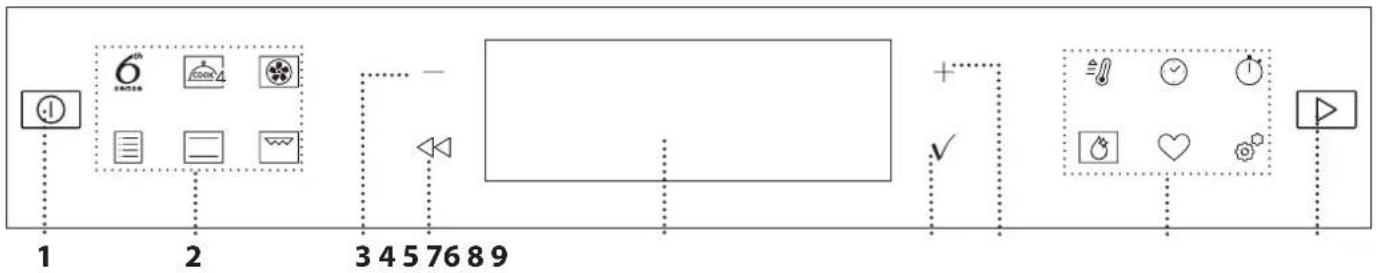

DESCRIPCIÓN DEL PANEL DE CONTROL

1. ON / OFF

Sirve para encender o apagar el horno, y para detener una función activa.

2. ACCESO DIRECTO A LAS FUNCIONES

Sirve para obtener acceso rápido a las funciones y al menú.

3. BOTÓN DE NAVEGACIÓN MENOS

Sirve para desplazarse por un menú y reducir los ajustes o valores de una función.

4. ATRÁS

Sirve para volver a la pantalla anterior.

Durante la cocción, permite cambiar los ajustes.

5. PANTALLA

6. CONFIRMAR

Sirve para confirmar una función o un valor seleccionados.

1. BOTÓN DE NAVEGACIÓN MÁS Sirve para desplazarse por un menú e incrementar los ajustes o valores de una función.

8. ACCESO DIRECTO A LAS OPCIONES/FUNCIONES

Sirve para obtener acceso rápido a las funciones, a la duración, a los ajustes y a los favoritos.

9. INICIO

Sirve para iniciar una función utilizando la configuración específica o básica.

ACCESORIOS

REJILLA

Para cocinar alimentos o como soporte de cazuelas, moldes de tartas y otros recipientes de cocción aptos para horno

GRASERA

Para utilizar como bandeja de horno para cocinar carne, pescado, verduras, focaccia, etc. o para recoger los jugos de la cocción debajo de la rejilla.

BANDEJA PASTELERA

Se utiliza para pan y pasteles, pero también para asados, pescado en papillote, etc.

GUÍAS DESLIZANTES *

Para facilitar la inserción y extracción de accesorios.

* Disponible en determinados modelos solamente

El número y el tipo de accesorios puede variar dependiendo del modelo comprado.

Se pueden adquirir otros accesorios por separado en el Servicio Postventa.

INTRODUCCIÓN DE LA REJILLA Y OTROS ACCESORIOS

Introduzca la rejilla horizontalmente deslizándola a través de las guías y asegúrese de que el lado con el borde en relieve queda mirando hacia arriba.

Otros accesorios, como la grasera y la bandeja pastelera, se introducen horizontalmente igual que la rejilla.

CÓMO EXTRAER Y VOLVER A COLOCAR LAS GUÍAS PARA ESTANTES

• Para extraer las guías para estantes, levántelas y saque la parte inferior con cuidado de su alojamiento: Ahora puede extraer las guías.
• Para volver a colocar las guías para estantes, primero colóquelas en su alojamiento superior. Manteniéndolas en alto, deslícelas en el compartimento de cocción, y luego bájelas hasta colocarlas en el alojamiento inferior.

MONTAJE DE LAS GUÍAS DESLIZANTES

(SI PROCEDE)

Extraiga las guías para los estantes del horno y quite el plástico de protección de las guías deslizantes.

Fije el cierre superior de la corredera a la guía para los estantes y deslícela hasta el tope. Baje el otro clip a su posición. Para fijar la guía, empuje la parte inferior del cierre contra la guía para estantes. Asegúrese de que las guías se pueden mover libremente. Repita estos pasos en la otra guía para estantes del mismo nivel.

Nota: Las guías deslizantes se pueden montar en cualquier nivel.

6^th SENSE

Permiten una cocción completamente automática para todo tipo de platos (Lasaña, Carne, Pescado, Verduras, Tartas y pasteles dulces, Tartas saladas, Pan o Pizza).

Para sacar el máximo rendimiento a esta función, siga las indicaciones de la tabla de cocción correspondiente.

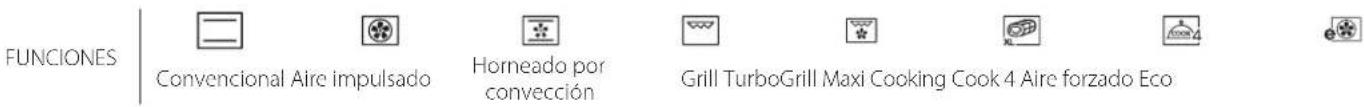

FUNCIONES DE COOK 4

Para cocinar diferentes tipos de alimentos que requieran la misma temperatura de cocción en cuatro estantes distintos al mismo tiempo. Esta función puede utilizarse para hornear galletas, tartas, pizzas redondas (también congeladas) y para preparar un menú completo. Siga la tabla de cocción para obtener los mejores resultados.

AIRE FORZADO

Para hacer diferentes alimentos que requieren la misma temperatura de cocción en varios niveles (máximo tres) al mismo tiempo. Esta función puede utilizarse para cocinar diferentes alimentos sin que se mezclen los olores.

Para cocinar carne y hornear tartas con relleno en un único estante.

• TURBO GRILL

Para asar piezas de carne grandes (pierna de cordero, rosbif, pollo). Le recomendamos utilizar la grasera para recoger los jugos de la cocción: Coloque el recipiente en cualquiera de los niveles debajo de la rejilla y añada 500 ml de agua potable.

• HORNEAR CONGELADO

Esta función selecciona automáticamente la temperatura y el modo de cocción ideal para 5 tipos diferentes de alimentos congelados preparados. No es necesario precalentar el horno.

• FUNCIONES ESPECIALES

» MAXI COOKING

Para cocinar piezas de carne de gran tamaño (más de 2,5 kg). Se recomienda dar la vuelta a la carne durante la cocción para obtener un gratinado homogéneo por ambos lados. Se recomienda untar la carne periódicamente con su propio jugo para que no se seque en exceso.

» FERMENTAR MASA

Para optimizar la fermentación de masas dulces o saladas. Para garantizar la calidad del leudado, no active la función si el horno está caliente después de un ciclo de cocción.

» DESCONGELANDO

Para acelerar la descongelación de los alimentos. Se recomienda colocar los alimentos en el estante central. Además, se recomienda dejar

los alimentos en su envase para evitar que se sequen por fuera.

» MANTENER CALIENTE

Para mantener calientes y crujientes los alimentos recién cocinados.

» ECO AIRE FORZADO

Para cocinar piezas de carne asadas con relleno y filetes de carne en un solo estante. Para evitar que los alimentos se resequen, el aire circula de manera suave e intermitente. Cuando se utiliza esta función ECO, la luz permanece apagada durante la cocción. Para utilizar el ciclo ECO y optimizar el consumo de energía, la puerta del horno no se debe abrir hasta que termine la cocción.

CONVENCIONAL

Para cocinar cualquier tipo de alimento en un te.

GRILL

Para asar al grill bistecs, kebabs y salchichas, cocinar verduras gratinadas o tostar pan. Cuando ase carne, le recomendamos colocar la grasera debajo para recoger los jugos de la cocción: Coloque la bandeja en cualquiera de los niveles debajo de la rejilla y añada 500 ml de agua potable.

PRECALEN. RÁPIDO

Para precalentar el horno rápidamente.

TEMPORIZADORES

Para editar los valores de tiempo de la función.

TEMPORIZADOR

Para controlar el tiempo sin activar una función.

SMART CLEAN

La acción del vapor de agua que se forma durante este ciclo de limpieza especial a una temperatura baja facilita la eliminación de la suciedad. Coloque 200 ml de agua de beber en el fondo de la cavidad y active la función cuando el horno esté frío.

FAVORITOS

Para recuperar la lista de las 10 funciones favoritas.

AJUSTES

Para establecer los ajustes del horno.

Cuando el modo «ECO» está activado, se reduce el brillo de la pantalla para ahorrar energía y la luz se apaga al cabo de 1 minuto. Se volverá a activar automáticamente al pulsar cualquier botón.

Cuando «DEMO» está establecido en «Activado», todos los mandos están activos y los menús disponibles, pero el horno no se calienta. Para desactivar este modo, acceda a «DEMO» desde el menú de «AJUSTES» y seleccione «Apagado».

Si selecciona «RES. AJUSTE FAB.», el producto se apagará y después volverá a su puesta en marcha por primera vez. Se borrarán todos los ajustes.

PRIMER USO

1. SELECCIONE EL IDIOMA

La primera vez que encienda el aparato, tendrá que seleccionar el idioma y ajustar la hora: La pantalla mostrará «English».

Pulse e-para desplazarse por la lista de idiomas disponibles y seleccione el idioma que desee.

Pulse para confirmar su selección.

Nota: El idioma puede cambiarse posteriormente seleccionando «IDIOMA» en el menú de «AJUSTES», que está disponible al pulsar

2. CONFIGURACIÓN DEL CONSUMO DE POTENCIA

El horno está programado para consumir un nivel de potencia eléctrica compatible con el de una red doméstica que tenga una potencia superior a 3 kW (16): Si su hogar tiene menos potencia, deberá reducir este valor (13).

POTENCIA 16

Pulse d-para seleccionar 16 «Alto» o 13 «Bajo» y pulse para confirmar.

USO DIARIO

1. SELECCIONAR UNA FUNCIÓN

Pulse para encender el horno: la pantalla mostrará la última función principal en curso o el menú principal.

Puede seleccionar las funciones pulsando el icono de una de las funciones principales o desplazándose por el menú: Para seleccionar un elemento del menú (la pantalla mostrará el primer elemento disponible), pulse + o para seleccionar el elemento deseado y después pulse √ para confirmar.

[ ] - - : - - 65°c 6. Mant. Caliente

2. AJUSTAR LA FUNCIÓN

Cuando haya seleccionado la función que desee, puede cambiar la configuración correspondiente. En la pantalla aparecerá la configuración que se puede cambiar por orden. Pulsando ◀ puede volver a cambiar el ajuste anterior.

TEMPERATURA / NIVEL DEL GRILL

TEMPERATURA 200°C

Cuando el valor parpadee en la pantalla, pulse e para cambiarlo, después pulse √ para confirmar y siga con los ajustes siguientes (si es posible).

3. CÓMO CONFIGURAR LA HORA

Después de seleccionar la potencia, tendrá que configurar la hora actual: En la pantalla parpadean las dos cifras de la hora.

12:00 RELOT

Pulse o para establecer la hora actual y pulse: En la pantalla parpadean las dos cifras de los minutos.

Pulse el para ajustar los minutos y pulse para √ confirmar.

Nota: Después de un corte de suministro prolongado, es posible que tenga que volver configurar la hora. Seleccione «RELOJ» en el menú de «AJUSTES», que está disponible al pulsar 🔒.

4. CALENTAR EL HORNO

Un horno nuevo puede liberar olores que se han quedado impregnados durante la fabricación: es completamente normal.

Antes de empezar a cocinar, le recomendamos calentar el horno en vacío para eliminar cualquier olor. Quite todos los cartones de protección o el film transparente del horno y saque todos los accesorios de su interior. Caliente el horno a 200 °C aproximadamente durante una hora, preferiblemente utilizando la función con circulación del aire (p. ej. «Aire forzado» u «Horno Convecc.»).

Nota: Es aconsejable ventilar la habitación después de usar el aparato por primera vez.

Del mismo modo puede ajustar el nivel del grill: Existen tres niveles de potencia para el grill: 3 (alta), 2 (media), 1 (baja).

Nota: Una vez activada la función, se puede cambiar la temperatura o el nivel del grill con + o —.

DURACIÓN

[ ] - - : - - 65°c DURACIÓN

Cuando el icono parpadee en la pantalla, pulse o + - para ajustar el tiempo de cocción necesario y luego pulse √ para confirmar. Si quiere cocinar de forma manual no es necesario configurar el tiempo de cocción (sin tiempo programado): Pulse √ o para confirmar e iniciar la función. Si selecciona este modo no puede programar un inicio diferido.

Nota: Pulse ☑ para ajustar el tiempo de cocción establecido: pulse + o para cambiarlo y pulse para confirmar.

TIEMPO FINAL (APLAZAMIENTO)

En muchas funciones, una vez configurado el tiempo de cocción, podrá retrasar el inicio de la función programando el tiempo final. La pantalla muestra el tiempo final mientras el icono ⊙ parpadea.

12:50 180°C TIEMPO FINAL

Pulse e para configurar la hora a la que quiere que termine la cocción y pulse √ para confirmar y activar la función. Coloque los alimentos en el horno y cierre la puerta: Esta función se iniciará automáticamente cuando haya transcurrido el periodo de tiempo calculado para que la cocción termine a la hora programada.

Nota: Programar una cocción con inicio diferido deshabilitará la fase de precalentamiento del horno: el horno alcanzará la temperatura deseada de forma gradual, con lo que los tiempos de cocción serán ligeramente mayores que los de la tabla de cocción. Durante el tiempo de espera, puede pulsar + o para cambiar el tiempo final programado o pulsar ◀ para cambiar otros ajustes. Si pulsa 🔕 para ver la información, puede cambiar entre el tiempo final y la duración.

.6 ^th SENSE

Estas funciones seleccionan de forma automática el mejor modo de cocción y la mejor la temperatura y duración para cocinar, asar u hornear todos los platos disponibles.

Además, gracias a un sensor especial capaz de reconocer el contenido de humedad en los alimentos, algunas funciones 6 ^th Sense permiten conseguir una cocción óptima de cualquier tipo de alimento sin establecer ninguna configuración: el sensor detendrá la cocción en el momento perfecto. Solo durante los últimos minutos de la cocción aparecerá una cuenta atrás en la pantalla indicando el tiempo de cocción restante.

No abra la puerta cuando cocine con el sensor: Si la abre, el sensor se desactivará. Puede continuar con la cocción utilizando el modo tradicional (manual). Cierre la puerta y pulse ▶ para continuar con la cocción.

En las recetas que no utilicen el sensor, cuando sea necesario, únicamente deberá indicar las características del alimento para obtener un resultado óptimo.

PESO / ALTURA (NIVEL DE BANDEJAS REDONDAS)

6 KiloGRAMOS Kg 1,2

Para configurar la función correctamente, siga las indicaciones en la pantalla cuando se muestren y pulse + o para establecer el valor deseado, después pulse √ para confirmar.

NIVEL COCCIÓN / GRATINAR

En algunas funciones 6 ^th Sense se puede ajustar el grado de cocción.

6 GRADO DE COCCIÓN

Cuando se indique, pulse e para seleccionar el nivel deseado entre poco hecho (-1) y muy hecho (+1). Pulse √ o ▶ para confirmar e iniciar la función.

Del mismo modo, cuando sea posible, en algunas funciones 6 ^th Sense puede ajustarse el nivel de gratinado entre bajo (-1) y alto (+1).

3. INICIO DE LA FUNCIÓN

En cualquier momento, si los valores predeterminados son los deseados o una vez aplicados los ajustes que desea, pulse ▶ para activar la función.

Durante la fase de aplazamiento, al pulsar ▶ el horno omitirá esta fase e iniciará la función inmediatamente.

Nota: Una vez seleccionada una función, la pantalla recomendará el nivel más adecuado para cada función.

En cualquier momento puede detener una función activa pulsando Ⓐ.

Si el horno está caliente y la función requiere una temperatura máxima específica, se mostrará un mensaje en la pantalla. Pulse ◀ para volver a la pantalla anterior y seleccionar una función distinta o espere a que se enfríe por completo.

4. PRECALENTANDO

Algunas funciones incluyen una fase de precalentamiento de horno: Una vez iniciada la función, la pantalla indica que se ha activado la fase de precalentamiento.

PRECALENTAN 180°C

Cuando el precalentamiento haya terminado, sonará una señal acústica y la pantalla indicará que el horno ha alcanzado la temperatura establecida y le pedirá «AÑADIR ALIMENTO». En este momento, abra la puerta, coloque los alimentos en el horno y cierre para iniciar la cocción.

Nota: Colocar los alimentos en el horno antes de que haya finalizado el precalentado puede tener efectos adversos en el resultado final de la cocción. Abrir la puerta durante la fase de precalentamiento pausará el proceso.

El tiempo de cocción no incluye la fase de precalentamiento. La temperatura deseada se puede cambiar en cualquier momento utilizando +o —.

5. INTERRUPCIÓN DE LA COCCIÓN / DAR LA VUELTA O COMPROBAR EL ESTADO DE LA COMIDA

Algunas funciones 6 ^th Sense requerirán que dé la vuelta a la comida durante la cocción.

6 0:05 GIRAR ALIMENTO

Se emitirá una señal acústica y la pantalla indicará las acciones que deberá realizar. Abra la puerta, realice la acción indicada por la pantalla, cierre la puerta y reanude la cocción.

Del mismo modo, cuando haya pasado el 10 % del tiempo de la cocción el horno le solicitará que compruebe el estado de la

comida.

6:05 0:05 COMPRUEBE ALIMEN

Se emitirá una señal acústica y la pantalla indicará las acciones que deberá realizar. Compruebe los alimentos, cierre la puerta y reanude la cocción.

Nota: Pulse ▶ para omitir estas acciones. Por otro lado, si no se realiza ninguna acción pasado un tiempo, el horno continuará con la cocción.

6. FINAL DE COCCIÓN

Sonará una señal acústica y la pantalla indicará que la cocción ha terminado.

FIN - - : - - 180°C

Pulse para seguir cocinando en modo manual (sin tiempo programado) o pulse + para alargar el tiempo de cocción configurando una nueva duración. En ambos casos, los parámetros de cocción se mantendrán.

GRATINAR

Algunas funciones del honro le permiten gratinar la superficie de los alimentos activando el grill una vez finalizada la cocción.

Cuando la pantalla lo indique, si lo desea pulse para iniciar un ciclo de gratinado de cinco minutos. Puede detener la función en cualquier momento pulsando para apagar el horno.

.FAVORITOS

Una vez completada la cocción, la pantalla le indicará que guarde la función asignándole un número del 1 al 10 en su lista de favoritos.

- - - : - 180°C ¿PAÑAD. FAVORITO?

Si desea guardar una función como favorita y memorizar los ajustes actuales para el futuro, mantenga pulsado √ , si desea ignorar la solicitud, pulse ◀.

Una vez pulsado √, pulse o para seleccionar el número, después pulse √ para confirmar.

Nota: Si la memoria está llena o si él número seleccionado ya está ocupado, el horno le solicitará la confirmación para sobrescribir la función anterior.

Para activar las últimas funciones guardadas, pulse ♥ : La pantalla mostrará una lista de sus funciones favoritas.

2:00 180°C 1. CONVENCIONAL

Pulse para seleccionar la función, confirme pulsando

√, y después pulse para activarla.

Pulse hasta que se muestre «Smart Clean» en la pantalla.

0:35 Smart clean

Pulse para activar la función: la pantalla le indicará que realice todas las acciones necesarias para obtener los mejores resultados de limpieza: Siga las indicaciones y después pulse √ cuando haya acabado. Una vez realizados todos los pasos, cuando sea necesario pulse ▶ para activar el ciclo de limpieza.

Nota: Recomendamos no abrir la puerta del horno durante el ciclo de limpieza para evitar la pérdida de vapor de agua, ya que esto podría afectar de forma negativa al resultado final de la limpieza.

Cuando termine el ciclo, un mensaje parpadeará en la pantalla. Deje que se enfríe el horno y, a continuación, limpie y seque las superficies interiores con un paño o una esponja.

. TEMPORIZADOR

Cuando el horno está apagado, la pantalla puede utilizarse como temporizador. Para activar esta función, asegúrese de que el horno esté apagado y pulse + o : El icono parpadeará en la pantalla.

Pulse + o para seleccionar el tiempo que necesita y pulse √ para activar el temporizador.

00:5 TEMPORIZADOR

Una vez que el temporizador haya finalizado la cuenta atrás del tiempo seleccionado sonará una señal acústica y la pantalla lo indicará.

Nota: El temporizador no activa ninguno de los ciclos de cocción. Pulse + o para cambiar el tiempo ajustado en el temporizador.

Cuando se haya activado el temporizador, también podrá seleccionar y activar una función.

Pulse ☐ para encender el horno y después seleccione la función que desee.

Una vez iniciada la función, el temporizador seguirá la cuenta atrás de forma independiente sin interferir en la función.

Nota: Durante esta fase, no es posible ver el temporizador (solo se mostrará el icono ⏻), que continuará con su cuenta atrás en segundo plano. Si desea recuperar la pantalla del temporizador, pulse Ⓞ para detener la función que esté activa.

.BLOQ. DE TECLAS

Para bloquear las teclas, mantenga pulsado durante al menos cinco segundos. Para desbloquearlo, siga el mismo proceso.

0:30 180°C BLOO. DE TECLAS

Nota: Esta función también puede activarse durante la cocción. Por motivos de seguridad, puede apagar el horno en cualquier momento pulsando el botón [1].

CATEGORÍAS DE ALIMENTOS CANTIDAD				DAR LA VUELTA (DEL TIEMPO DE COCCIÓN)	NIVEL Y ACCESORIOS
LASAÑA -- 0,5-3 kg -					2
CARNES	Buey asado	Asado 0,6-2 Kg -			3
		Hamburguesas	1,5-3 cm 3/5		5 4
	Cerdo asado	Asado 0,6-2,5 kg -			3
		Salchichas y wurstel	1,5-4 cm	2/3	5 4
	Pollo asado	Entero	0,6-3 kg -		2
		Filete y pechuga	1-5 cm	2/3	5 4
	Pinchos morunos		1 parrilla	1/2	5 4
PESCADO	Filetes		0,5-3 cm	-	3 2
	Filetes congelados		0,5-3 cm	-	3 2
VERDURAS	Verduras asadas	Patatas	0,5-1,5 kg *	-	3
		Patatas - Congeladas	0,5-1,5 kg *	-	4
		Verduras rellenas	0,1 - 0,5 kg cad	-	3
		Verduras asadas	0,5-1,5 kg	-	3
	Verduras gratinadas	Patatas	1 bandeja	-	3
		Tomates	1 bandeja	-	3
		Pimientos	1 bandeja	-	3
		Brócoli	1 bandeja	-	3
		Coliflor	1 bandeja	-	3
		Otros	1 bandeja	-	3
TARTAS Y PASTELES DULCES	Pasteles en molde		0,5-1,2 kg	-	2
	Panecillos y cupcakes		40-80 g *	-	3
	Tartas dulces y tartas rellenas	Galletas	0,3-0,6 kg *	-	3
		Pasta choux	1 bandeja	-	3
		Tarta	0,4-1,6 kg *	-	3
		Strudel	0,4-1,6 kg	-	3
		Tarta rellena de frutas	0,5-2 kg	-	2
TARTAS SALADAS	Quiche Lorraine		0,8-1,2 kg *	-	2
	Tartas saladas		0,8-1,2 kg *	-	2
PAN	Bollos		60-150 g cada uno *	-	3
	Tamaño mediano		200-500 g cada uno *	-	3
	Barra de pan de molde		400-600 g cada uno *	-	2
	Pan grande		0,7 - 2 kg *	-	2
	Baguettes		200-300 g cada una *	-	3
	Pan especial		1 bandeja *	-	2

* Cantidad recomendada. No abra la puerta cuando cocine con el sensor: Si la abre, el sensor se desactivará.

* Cantidad recomendada. No abra la puerta cuando cocine con el sensor: Si la abre, el sensor se desactivará.

ACCESORIOS	Rejilla	Bandeja de horno o molde sobre rejilla	Grasera / bandeja pastelera o bandeja de horno sobre rejilla	Grasera/bandeja pastelera	Grasera con 500 ml de agua
CATEGORÍAS DE ALIMENTOS CANTIDAD				DAR LA VUELTA (DEL TIEMPO DE COCCIÓN)	NIVEL Y ACCESORIOS
PIZZA Y FOCACCIA	Pizza	Fino bandeja redonda * -			2
		Gruesa bandeja redonda * -			2
		Congelada 1 -4 capas -			2
					4 1
					5 3 1
					5 4 2 1
	Focaccia	Fino 1 bandeja *	-		2
		Grueso	1 bandeja *	-	2

TABLA DE COCCIÓN

RECETA	FUNCIÓN	PRECALENTAR	TEMPERATURA (°C)	DURACIÓN(MIN.)	REJILLAS YACCESORIOS
Bizcochos esponjosos		Sí	170	30 - 50	2
		Sí	160	30 - 50	2
		Sí	160	30 - 50	4 1
Tartas rellenas(tarta de queso, strudel, tarta de manzana)		Sí	160 - 200	30 - 85	3
		Sí	160 - 200	35 - 90	4 1
Galletas		Sí	150	20 - 40	3
		Sí	140	30 - 50	4
		Sí	140	30 - 50	4 1
		Sí	135	40 - 60	5 3 1
Pastelitos / Magdalenas		Sí	170	20 - 40	3
		Sí	150	30 - 50	4
		Sí	150	30 - 50	4 1
		Sí	150	40 - 60	5 3 1
Lionesas		Sí	180 - 200	30 - 40	3
		Sí	180 - 190 35 - 45		4 1
		Sí	180 - 190	35 - 45*	5 3 1
Merengues		Sí	90	110 - 150	3
		Sí	90	130 - 150	4 1
		Sí	90	140 - 160*	5 3 1
Pizza / Pan / Focaccia		Sí	190 - 250 15 - 50		2
		Sí	190 - 230	20 - 50	4 1

FUNCIONES Convencional Aire impulsado Homeado por convección Grill TurboGrill Maxi Cooking Cook 4 Aire forzado Eco

RECETA FUNCIÓN PRECALENTAR TEMPERATURA (°C)				DURACIÓN(MIN.)	REJILLAS YACCESORIOS
Pizza (Fina, gruesa, focaccia) Sí 220 - 240 25 - 50					5	3	1
		Sí 250 10-15			3
Pizza congelada		Sí 250 10 - 20			4	1
		Sí 220 - 240 15 - 30			5	3	1
		Sí 180 - 190 45 - 55			3
Tartas saladas(tarta de verdura, quiche)		Sí 180 - 190 45 - 60			4	1
		Sí 180 - 190 45 - 70 *			5	3	1
		Sí 190 - 200	20 - 30		3
Volovanes / Canapés de hojaldre		Sí 180 - 190	20 - 40		4	1
		Sí 180 - 190 20 - 40 *			5	3	1
Lasaña / flanes / pasta al horno /canelones		Sí 190 - 200	45 - 65		3
Cordero / Ternera / Buey / Cerdo 1 kg		Sí	190 - 200	80-110	3
Cerdo asado con piel 2 kg		-	170	110 - 150	2
Pollo/conejo/pato 1kg		Sí	200-230	50-100	3
Pavo/oca (3 kg)		Sí	190 - 200	80 - 130	2
Pescado al horno / en papillote(filetes, entero)		Sí 180 - 200	40 - 60		3
Verduras rellenas(tomates, calabacines, berenjenas)		Sí 180 - 200	50 - 60		2
Tostada		-	3 (Alta)	3 - 6	5
Filetes pescado / Filete		-	2 (Media)	20 - 30 **	4	3
Salchichas / Pinchos morunos / Costillas/Hamburguesas		-	2 - 3 (Medio - Alto)	15 - 30 **	5	4
Pollo asado 1-1,3 kg		-	2 (Media)	55 - 70 ***	2	1
Pierna de cordero, jarretes		-	2 (Media)	60 - 90 ***	3
Patatas asadas		-	2 (Media)	35 - 55 ***	3
Verduras gratinadas		-	3 (Alta)	10 - 25	3
Galletas		Sí	135	50 - 70	5	4 3 1
	Galletas
Tartas		Sí	170	50 - 70	5	4 3 1
Pizza redonda		Sí	210	40 - 60	5	4 2 1
	Pizza
Menú completo: Tarta de frutas (nivel5), lasaña (nivel 3), carne (nivel 1)		Sí	190	40 - 120 *	5	3	1

* Tiempo de cocción estimado: Los platos se pueden extraer del horno antes o después según los gustos personales.
** Dé la vuelta al alimento a mitad de la cocción.
*** Dé la vuelta al alimento en el segundo tercio de la cocción (si fuera necesario).

* Tiempo de cocción estimado: Los platos se pueden extraer del horno antes o después según los gustos personales.
** Dé la vuelta al alimento a mitad de la cocción.
*** Dé la vuelta al alimento en el segundo tercio de la cocción (si fuera necesario).

ACCESORIOS	Rejilla	Bandeja de horno o molde sobre rejilla	Grasera / bandeja pastelera o bandeja de horno sobre rejilla	Grasera/bandeja pastelera	Grasera con 500 ml de agua
RECETA FUNCIÓN PRECALENTAR TEMPERATURA (°C)				DURACIÓN(MIN.)	REJILLAS YACCESORIOS
Menú completo: Tarta de frutas (nivel5) / verduras asadas (nivel 4) / lasaña(nivel 2) / trozos de carne (nivel 1)	[IMAGE]Menú	Sí 190 40 - 120 *			54 2 1
Lasañas y carnes	[IMAGE]	Sí	200	50 - 100 *	41
Carnes y patatas	[IMAGE]	Sí	200	45 - 100 *	41
Pescado y verduras	[IMAGE]	Sí	180	30 - 50 *	41
Piezas de carne rellenas asadas	[IMAGE]	-	200	80 - 120 *	3
Trozos de carne(conejo, pollo, cordero)	[IMAGE]	-	200 50 - 100 *		3

CÓMO UTILIZAR LA TABLA DE COCCIÓN

La tabla indica la mejor función, accesorios y nivel para cocinar los diferentes tipos de alimentos.

Los tiempos de cocción inician en el momento en que se coloca el alimento en el horno, excluyendo el precalentamiento (cuando sea necesario).

Las temperaturas y los tiempos de cocción son orientativos y dependen de la cantidad de alimentos y del tipo de accesorio utilizado.

En principio, aplique los valores de ajuste recomendados más bajos y, sí la cocción no es suficiente, aumentelos.

Utilice los accesorios suministrados y, si es posible, moldes y bandejas pasteleras metálicas de color oscuro. También puede utilizar recipientes y accesorios tipo pírex o de cerámica, aunque deberá tener en cuenta que los tiempos de cocción serán ligeramente mayores.

FUNCIONES

Convencional

Aire impulsado

Horneado por convección

Grill

TurboGrill

Maxi Cooking

Cook 4

Aire forzado Eco

LIMPIEZA Y MANTENIMIENTO

Asegúrese de que el horno se haya enfriado antes de llevar a cabo las tareas de mantenimiento o limpieza.

No utilice aparatos de limpieza con vapor.

No utilice estropajos de acero, estropajos abrasivos ni productos de limpieza abrasivos/corrosivos, ya que podrían dañar las superficies del aparato.

Utilice guantes de protección.

El horno debe desconectarse de la red eléctrica antes de llevar a cabo cualquier trabajo de mantenimiento.

SUPERFICIES EXTERIORES

• Limpie las superficies con un paño húmedo de microfibra. Si están muy sucias, añada unas gotas de detergente neutro al agua. Seque con un paño seco.
• No utilice detergentes corrosivos ni abrasivos. Si uno de esos productos entra accidentalmente en contacto con la superficie del aparato, límpielo de inmediato con un paño húmedo de microfibra.

SUPERFICIES INTERIORES

- Después de cada uso deje que el horno se enfríe y, a continuación, límpielo, preferiblemente cuando aún esté tibio, para quitar los restos o las manchas causadas por los residuos de los alimentos. Para secar la condensación que se haya podido formar debido a la cocción de alimentos con un alto contenido en agua, deje que el horno se enfríe por completo y límpielo con un paño o esponja.

• Active la función «Smart Clean» para unos resultados de limpieza óptimos de las superficies internas. (Solo en algunos modelos).
• Limpie el cristal de la puerta con un detergente líquido adecuado.
• Para limpiar el horno con facilidad, quite la puerta.

ACCESORIOS

Después del uso, sumerja los accesorios en una solución líquida con detergente, utilizando guantes si aún están calientes. Los residuos de alimentos pueden quitarse con un cepillo o esponja.

EXTRACCIÓN E INSTALACIÓN DE LA PUERTA

1. Para quitar la puerta, ábrala por completo y baje los pestillos hasta que estén en posición desbloqueada.

1. Cierre la puerta tanto como pueda. Sujete bien la puerta con las dos manos –no la sujete por el asa. Simplemente extraiga la puerta continuando cerrándola y a la vez levantándola hasta que se salga de su alojamiento. Ponga la puerta en un lado, apoyada sobre una superficie blanda.

~15° a b

1. Vuelva a instalar la puerta llevándola hacia el horno, alineando los ganchos de las bisagras con sus alojamientos y fijando la parte superior en su alojamiento.

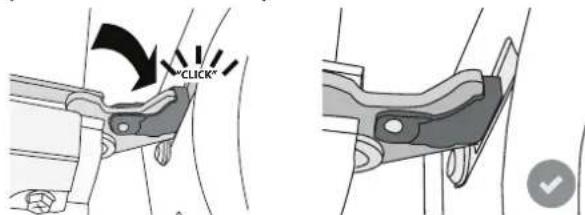

2. Baje la puerta y ábrala por completo. Baje los pestillos a su posición original: Asegúrese de haberlos bajado por completo.

Presione suavemente para comprobar que los pestillos están en la posición correcta.

"CLICK"

1. Intente cerrar la puerta y compruebe que esté alineada con el panel de control. Si no lo está, repita los pasos de arriba: La puerta podría dañarse si no funciona correctamente.

SUSTITUCIÓN DE LA LÁMPARA

1. Desconecte el horno de la red eléctrica.
2. Desenrosque la tapa de la lámpara, sustituya la bombilla y vuelva a enroscar la tapa de la lámpara.
3. Vuelva a conectar el horno a la red eléctrica.

Nota: Utilice sólo bombillas halógenas de 20-40W/230 \~ V tipo G9, T300 °C. La bombilla que se usa en el aparato está diseñada específicamente para electrodomésticos y no es adecuada para la iluminación general de estancias de una vivienda (Normativa CE 244/2009). Las bombillas están disponibles en nuestro Servicio Postventa.

- Si utiliza lámparas halógenas, no las toque con las manos desnudas ya que las huellas dactilares podrían dañarlas. No utilice el horno hasta que no haya vuelto a colocar la tapa de la bombilla.

RESOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE CAUSA SOLUCIÓN
El horno no funciona.	Corte de suministro.Desconexión de la red eléctrica.	Compruebe que haya corriente eléctrica en la red y que el horno esté enchufado a la toma de electricidad.Apague el horno y vuelva a encenderlo para comprobar si se ha solucionado el problema.
En la pantalla aparecerá la letra «F» seguida de un número o letra.	Fallo del horno.	Apague el horno y vuelva a encenderlo para comprobar si se ha solucionado el problema.Intente ejecutar la función «RES. AJUSTE FAB.», que puede seleccionar en «AJUSTES».Póngase en contacto con el Servicio Postventa más cercano e indique el número que aparece detrás de la letra «F».
Una función de cocción 6 ^th Sense termina sin mostrar una cuenta atrás. La cocción termina antes de finalizar la cuenta atrás	La cantidad de alimentos es distinta del valor recomendado. La puerta se abre durante la cocción.	Abra la puerta y compruebe el nivel de cocción de los alimentos. Si es necesario, complete la cocción seleccionando una función tradicional.
El horno no se calienta.	Cuando «DEMO» está establecido en «On», todos los mandos están activos y los menús disponibles, pero el horno no se calienta.DEMO aparecerá en la pantalla cada 60 segundos.	Acceda a «DEMO» desde «AJUSTES» y seleccione «Apagado».
La luz se apaga. El modo «ECO» está activado. Acceda a «ECO» desde «AJUSTES»		y seleccione «Apagado».
La puerta no cierra correctamente.	Los cierres de seguridad están mal colocados.	Asegúrese de que los cierres de seguridad estén en la posición correcta siguiendo las instrucciones para desmontar y volver a colocar la puerta en la sección de «Limpieza y mantenimiento».
El suministro eléctrico de la casa se desconecta.	Configuración de potencia incorrecta.	Compruebe que la red doméstica tenga una potencia superior a 3 kW. Si o es así, reduzca la potencia a 13 amperios. Acceda a «POTENCIA» en «AJUSTES» y seleccione «BAJA».

Puede descargarse las Instrucciones de seguridad, el Manual del usuario, la Ficha del producto y los Datos de energía:

- Visitando nuestra página web docs.whirlpool.eu

- Usando el código QR

- También puede ponerse en contacto con nuestro Servicio postventa (Consulte el número de teléfono en el folleto de la garantía). Cuando se ponga en contacto con nuestro Servicio Postventa, deberá indicar los códigos que figuran en la placa de características de su producto.
