Tipo de producto	Aire acondicionado split (unidad interior y exterior)
Marca	Qlima
Modelo	SC5225
Alimentación eléctrica	220-240 V~ / 50 Hz
Gas refrigerante	R32
PRG del refrigerante	675
Modos de funcionamiento	Automático, Refrigeración, Calefacción, Deshumidificación, Ventilación
Velocidad del ventilador	Automática, Baja, Media, Alta
Control remoto	Sí, con pilas AAA/LR03
Función dormir (Sleep)	Sí, ahorro de energía
Función Turbo	Sí, enfriamiento rápido
Función Swing (oscilación)	Sí, vertical y horizontal
Temporizador	Sí, encendido/apagado programado (0,5 a 24 h)
Filtro de aire	Lavable cada 2 semanas; filtros de carbón activado y 3M HAF reemplazables
Limpieza automática (Active Clean)	Sí, mediante control remoto
Protección antihielo interior	Sí, ajuste a 8 °C
Garantía del compresor	4 años
Garantía de piezas y mano de obra	2 años
Temperatura de funcionamiento (frío)	Interior 17-32 °C, Exterior -25 a 50 °C
Temperatura de funcionamiento (calor)	Interior 0-30 °C, Exterior -25 a 30 °C
Temperatura de funcionamiento (seco)	Interior 10-32 °C, Exterior 0-50 °C
Superficie mínima de la habitación	4 m²
Reinicio automático después de un corte	Sí
Detección de fuga de refrigerante	Sí, alarma EC

Preguntas frecuentes - SC5225 QLIMA

¿Cómo limpiar los filtros del aire acondicionado Qlima SC5225?

Levante el panel frontal, retire el filtro de aire y el filtro de pantalla. Límpielos con agua o aspiradora cada dos semanas. Los filtros de carbón activado y 3M HAF no se limpian: reemplácelos 2 veces por temporada.

¿Qué hacer si el aparato no enciende?

Verifique la alimentación eléctrica, los fusibles y las pilas del control remoto. El aparato tiene una protección de 3 minutos después del apagado: espere antes de reiniciar. Si el temporizador está activado, desactívelo.

¿Cómo usar el control remoto del Qlima SC5225?

Instale dos pilas AAA/LR03 respetando las polaridades. Dirija el control remoto hacia el receptor de la unidad interior, sin obstáculos, a menos de 6-7 metros. Use los botones para seleccionar el modo (Auto, Cool, Heat, Dry, Fan), ajustar la temperatura y la velocidad del ventilador.

¿Qué significa el código de error EC en la pantalla?

El código EC indica una detección de fuga de refrigerante. Detenga inmediatamente el aparato y contacte a su instalador autorizado. No reinicie el aire acondicionado.

¿Cómo ajustar el temporizador de encendido/apagado?

Presione TIMER ON para ajustar la hora de encendido, o TIMER OFF para el apagado. Cada presión aumenta en incrementos de 30 minutos hasta 10 h, luego por horas. Para cancelar, mantenga presionado el botón hasta 0.0.

¿Por qué mi aire acondicionado sopla aire frío en modo calefacción?

Es normal: el aparato evita soplar aire frío hasta que el intercambiador esté caliente (función anti-aire frío). Espere unos minutos mientras termina la función de descongelación o precalentamiento.

¿Cómo activar la función Turbo?

En modo refrigeración (COOL), presione el botón TURBO del control remoto para aumentar la potencia. Presione nuevamente para desactivar. El Turbo acelera el enfriamiento.

¿Cuál es la garantía del aire acondicionado Qlima SC5225?

La garantía es de 2 años en piezas y mano de obra, y de 4 años en el compresor. Es válida presentando el comprobante de compra original y no cubre daños por instalación o uso incorrectos.

¿Cómo ajustar la dirección del flujo de aire?

Use el control remoto: presione AIR DIRECTION para ajustar la lámina vertical (en pasos de 6°), o SWING para la oscilación automática. Para el flujo horizontal, mueva manualmente las pequeñas palancas en la unidad interior.

¿Qué hacer si el aparato emite un ruido de silbido?

Un ligero silbido es normal: proviene del gas refrigerante en circulación. También pueden producirse chirridos durante los cambios de temperatura (dilatación de los plásticos). Si el ruido se vuelve anormal, contacte a un profesional.

MANUAL DE USUARIO SC5225 QLIMA

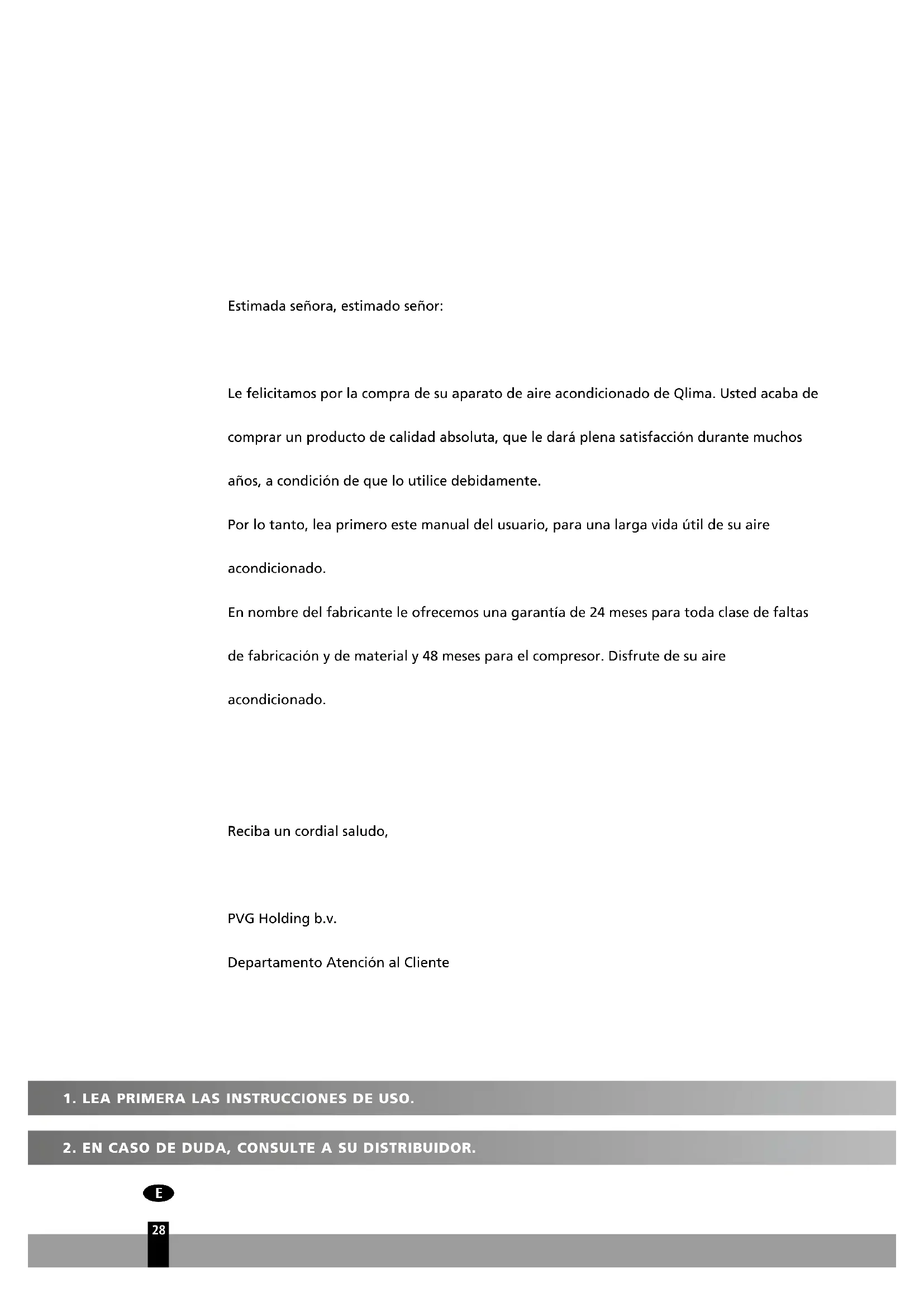

Estimada señora, estimado señor:

Le felicitamos por la compra de su aparato de aire acondicionado de Qlima. Usted acaba de comprar un producto de calidad absoluta, que le dará plena satisfacción durante muchos años, a condición de que lo utilice debidamente.

Por lo tanto, lea primero este manual del usuario, para una larga vida útil de su aire acondicionado.

En nombre del fabricante le ofrecemos una garantía de 24 meses para toda clase de faltas de fabricación y de material y 48 meses para el compresor. Disfrute de su aire acondicionado.

Reciba un cordial saludo,

PVG Holding b.v.

Departamento de Atención al Cliente

1. LEA PRIMERO LAS INSTRUCCIONES DE USO.
2. EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

ÍNDICE

A. INSTRUCCIONES DE SEGURIDAD B. COMPONENTES C. TEMPERATURA DE UTILIZACIÓN D. FUNCIONAMIENTO DEL MANDO A DISTANCIA

E. OPERACIÓN MANUAL (SIN CONTROL REMOTO)

Este manual contiene consejos muy útiles sobre la utilización y el mantenimiento de su aire acondicionado. El capítulo Localización de averías contiene las soluciones a los problemas más habituales. Consulte primero este capítulo antes de solicitar asistencia técnica.

INSTRUCCIONES DE SEGURIDAD

Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes. Este producto ha sido diseñado para su uso como acondicionador de aire en hogares y solo es apto para el uso en entornos secos, en condiciones domésticas normales y en interiores (salas de estar, cocinas y garajes). El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 230 V~ / 50 Hz. El modelo de 4.8 kW debe conectarlo directamente a la fuente de alimentación.

IMPORTANTE

• El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el aparato. Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones.
• El aire acondicionado contiene un refrigerante y puede ser clasificado como un artículo de presión. Por eso, siempre hay que contactar a un técnico autorizado para la instalación y el mantenimiento del aparato. El aire acondicionado debe ser revisado anualmente por un técnico autorizado. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.

Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;
• el enchufe y el suministro de electricidad son los indicados para el aparato;
• la clavija del cable eléctrico es de la medida del enchufe;
• el aparato está colocado en posición vertical y sobre una superficie plana.
• Se deben establecer medios para la desconexión del cableado fijo siguiendo la normativa correspondiente.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro de que todo está en orden.

• Este aparato está fabricado según las normas de seguridad CE vigentes. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.
• Nunca tapar la rejilla de la entrada y salida de aire.
• No bloquee los conductos o ranuras de ventilación.
• Procure que el aparato no entre nunca en contacto con productos químicos.
• No limpie nunca el aparato pulverizándolo ni sumergiéndolo en agua. Apague la unidad y desconecte la fuente de alimentación si entra agua en la unidad inferior.
• No inserte manos, dedos u objetos en las aberturas del aparato.
• Nunca use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, debe ser instalado por un electricista cualificado.
• Las reparaciones y/o trabajos de mantenimiento deben ser siempre llevados a cabo por un técnico de servicio cualificado o por su distribuidor. Observe las instrucciones de uso y mantenimiento indicadas en el manual de usuario del aire acondicionado.
• Interrumpa siempre el suministro eléctrico mientras el aparato no esté en uso.
• No ponga en marcha ni pare el aire acondicionado enchufando o tirando del cable de alimentación eléctrica. Use solamente los botones correspondientes en el aire acondicionado o en el mando a distancia.
• No abrir el aparato durante el funcionamiento. Desenchufar siempre el aparato cuando lo vaya a abrir.
• Desenchufar siempre el aire acondicionado antes de realizar trabajos de mantenimiento o de limpieza.
• No colocar quemadores de gas, hornos o estufas en la corriente de aire.
• No manipular los botones ni tocar el aire acondicionado con las manos mojadas.
• La unidad exterior produce un sonido cuando está en configuración, esto puede que no sea de conformidad con la legislación local.

Es responsabilidad del usuario comprobar que el aparato cumple con la legislación local.

• Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidad física, mental o sensorial reducida, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por una persona responsable de su seguridad.
• Se debe vigilar a los niños para asegurar que no jueguen con el aparato.
• Se aconseja permanecer fuera de la corriente directa de aire.
• Nunca beber el agua evacuada del aire acondicionado.
• No haga ninguna modificación al aparato. No retire ningún material aislante.
• En caso de que el cable eléctrico esté dañado, este debe ser reemplazado por un servicio técnico autorizado o su distribuidor.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.
• Los niños no deben utilizar el aparato como un juguete.
• Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión.

¡ATENCIÓN!

• Nunca use el aparato en caso de que el cable eléctrico, el enchufe, el alojamiento o el panel de mando esté dañado.
• El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.

Información específica sobre aparatos con gas refrigerante R290 / R32.

• Lea con atención todas las advertencias.
• Cuando descongele y limpie el aparato, no use herramientas distintas de las recomendadas por el fabricante.
• El aparato debe colocarse en un área sin fuentes constantes de ignición (por ejemplo: llamas vivas, aparatos de gas o eléctricos en funcionamiento). No perfore ni queme.
• Este aparato contiene Y g (compruebe la etiqueta de voltaje en la parte posterior de la unidad) de gas refrigerante R290 / R32.
• El R290 / R32 es un gas refrigerante que cumple con las directivas europeas sobre el medio ambiente. No perfore ninguna parte del circuito refrigerante. Debe ser consciente de que los refrigerantes no tienen olor.
• Si el aparato se instala, se usa o se guarda en un área no ventilada, la sala debe estar diseñada para evaporar la acumulación de fugas de refrigerante que pueda dar lugar a un riesgo de incendio o explosión debido a la ignición del refrigerante causada por calefactores eléctricos, estufas u otras fuentes de ignición.
• El aparato debe guardarse de tal modo que se evite fallo mecánico.
• Las personas que usen o trabajen con el circuito refrigerante deben tener una certificación adecuada emitida por un organismo acreditado que garantice la competencia en el manejo de refrigerantes según una evaluación específica reconocida por las asociaciones del sector.
• Las reparaciones deben realizarse basándose en las recomendaciones del fabricante.

El mantenimiento y la reparación que requieran la asistencia de otro personal cualificado debe realizarse bajo la supervisión de una persona especificada en el uso de refrigerantes inflamables.

El aparato debe instalarse, operarse y almacenarse en una habitación que tenga un área de suelo superior a 4 m². El aparato debe almacenarse en un área bien ventilada donde el tamaño de la habitación corresponda al área de la habitación especificada para la operación.

INSTRUCCIONES PARA REPARAR APARATOS CON R290 / R32

1 INSTRUCCIONES GENERALES

Este manual de instalación está dirigido al uso por parte de personas con conocimientos adecuados de electricidad y electrónica, así como experiencia en refrigerantes y mecánica.

1.1 Comprobar el área

Antes de empezar a trabajar en sistemas con refrigerantes inflamables se precisan comprobaciones de seguridad para garantizar que se minimiza el riesgo de ignición. Para reparar el sistema de refrigeración, se deben observar las siguientes precauciones antes de trabajar en el sistema.

1.2 Procedimiento de trabajo

El trabajo debe realizarse con un procedimiento controlado para minimizar el riesgo de un gas o vapor inflamable cuando se trabaja.

1.3 Área general de trabajo

Todo el personal de mantenimiento y otros trabajadores del área local deben recibir instrucciones sobre la naturaleza del trabajo que se realiza. Debe evitarse el trabajo en espacios cerrados. El área en torno al espacio de trabajo debe señalizarse. Asegúrese de que las condiciones del área sean seguras mediante control del material inflamable.

1.4 Comprobar la presencia de refrigerante

El área debe comprobarse con un detector de refrigerante adecuado previamente y durante el trabajo, para garantizar que el técnico es consciente de atmósferas potencialmente inflamables. Asegúrese de que se emplee equipo adecuado de detección de fugas para su uso con refrigerantes inflamables, p. ej., sin chispas, bien sellado o intrínsecamente seguro.

1.5 Presencia de extintores

Si se debe realizar algún trabajo con calor en el equipo de refrigeración o en cualquier parte asociada, debe disponerse de extintores adecuados a mano. Cuente con un extintor de polvo seco o de CO2 junto al área de carga.

1.6 Sin fuentes de ignición

Ninguna persona que realice un trabajo relacionado con un sistema de refrigeración que implique la exposición a cualquier conducto que contenga o haya contenido refrigerante inflamable debe usar ninguna fuente de ignición de forma que pueda provocar riesgo de fuego o explosión. Todas las posibles fuentes de ignición, incluyendo cigarrillos encendidos, deben mantenerse lo suficientemente lejos del lugar de la instalación, reparación, retirada y eliminación, durante los cuales pueda liberarse refrigerante inflamable al área circundante. Antes de realizar el trabajo, debe garantizarse que el área en torno al equipo a inspeccionar no tiene riesgos inflamables o de ignición. Se deben colocar señales de "No fumar".

1.7 Área ventilada

Asegúrese de que el área es abierta o está ventilada de forma adecuada antes de acceder al sistema o realizar cualquier trabajo con fuego. Un cierto grado de ventilación debe continuar durante el tiempo en que se realice el trabajo. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y expulsarlo preferiblemente a la atmósfera.

1.8 Comprobaciones del equipo de refrigeración

Si se cambian componentes eléctricos, deben ajustarse al objetivo y a las especificaciones correctas. Deben seguirse en todo momento las directrices de mantenimiento y reparación del fabricante. En caso de duda, consulte al departamento técnico del fabricante para obtener asistencia. Las siguientes comprobaciones corresponden a las instalaciones con refrigerantes inflamables:

• El tamaño de la carga se ajusta al tamaño de la sala donde se instalan las partes que contienen refrigerante.
• La maquinaria y las salidas de ventilación se deben operar de forma adecuada y no deben obstruirse.
• Si se usa un circuito refrigerante indirecto, deben comprobarse el circuito secundario por si hubiera refrigerante.
• El marcado del equipo debe seguir siendo visible y legible. Las señales y etiquetas ilegibles deben corregirse.
• Los conductos o componentes de refrigeración se instalan en una posición en la que sea improbable que se expongan a cualquier sustancia que pueda corroer los componentes que contienen el refrigerante, a menos que esos componentes estén hechos de materiales que resistan inherentemente esta corrosión o que estén debidamente protegidos contra esta corrosión.

1.9 Comprobaciones de dispositivos eléctricos

La reparación y el mantenimiento de los componentes eléctricos debe incluir una comprobación inicial de seguridad y unos procedimientos de inspección de componentes. Si existe un defecto que pueda comprometer la seguridad, no debe conectarse el circuito al suministro eléctrico hasta que se haya tratado satisfactoriamente. Si el defecto no puede corregirse inmediatamente, pero es necesario continuar con la operación, se debe emplear una solución adecuada. Esto debe comunicarse al propietario del equipo de forma que todas las partes sean informadas. Las comprobaciones iniciales de seguridad incluyen:

• que los condensadores estén descargados: esto debe realizarse de forma segura para evitar la posibilidad de chispazos;
• que no hay componentes y cableado eléctricos expuestos durante la carga, recuperación o purga del sistema;
• que hay continuidad en la toma de tierra.

2 REPARACIONES DE COMPONENTES SELLADOS

2.1 Durante las reparaciones a componentes sellados, todos los suministros eléctricos deben desconectarse del equipo en el que se trabaja antes de retirar cualquier carcasa sellada, etc. Si es absolutamente necesario tener suministro eléctrico en el equipo durante el servicio, se debe ubicar permanentemente una detección de fugas en el punto más crítico para avisar en caso de una situación potencialmente peligrosa. 2.2 Se debe prestar especial atención a lo siguiente para garantizar que al trabajar en componentes eléctricos, la carcasa no se altera de tal forma que se vea afectado el nivel de protección. Esto puede incluir daño a los cables, un número excesivo de conexiones, terminales sin las especificaciones originales, daño en los sellos, ajustes incorrectos de los sellos, etc.

Asegúrese de que el aparato se ha montado de forma segura.

Asegúrese de que los sellos o los materiales de sellado no se han degradado de forma que no sirvan al objetivo de prevención del acceso de atmósferas inflamables. Las partes de sustitución deben adaptarse a las especificaciones del fabricante.

NOTA El uso de sellante de silicona puede inhibir la efectividad de algunos tipos de equipo de detección de fugas. Los componentes intrínsecamente seguros no deben aislarse antes de trabajar con ellos.

3 REPARACIÓN DE COMPONENTES INTRÍNSECAMENTE SEGUROS

No aplique cualquier carga inductiva permanente o capacitiva al circuito sin asegurarse de que no supera el voltaje permitido y la corriente permitida para el equipo en uso.

Los componentes intrínsecamente seguros son los únicos que se pueden trabajar cuando se dé la presencia de una atmósfera inflamable. El test del aparato debe realizarse con el voltaje correcto.

Sustituya los componentes únicamente con las partes especificadas por el fabricante. Otras partes pueden dar lugar a la ignición del refrigerante a la atmósfera en caso de una fuga.

4 CABLEADO

Compruebe que el cableado no está sujeto a desgaste, corrosión, presión excesiva, vibración, bordes afilados u otros efectos ambientales adversos. La comprobación también debe tener en cuenta los efectos del tiempo o la vibración continua de fuentes como compresores o ventiladores.

5 DETECCIÓN DE REFRIGERANTES INFLAMABLES

Bajo ninguna circunstancia se deben emplear fuentes potenciales de ignición para buscar o detectar fugas de refrigerante. No se debe emplear una antorcha de haluro (o cualquier otro detector que use llama viva).

6 MÉTODOS DE DETECCIÓN DE FUGAS

Los siguientes métodos de detección de fugas se consideran aceptables para sistemas que contienen refrigerante inflamable. Se deben usar detectores de fugas inflamables para detectar refrigerante inflamable, pero puede que la sensibilidad no sea adecuada, o precise una recalibración. (El equipo de detección debe calibrarse en un área sin refrigerante).

Asegúrese de que el detector no es una fuente potencial de ignición y es adecuado para el refrigerante usado. El equipo de detección de fugas debe fijarse en un porcentaje del LFL del refrigerante y debe calibrarse para el refrigerante empleado y se confirme el porcentaje de gas adecuado (25% máximo).

Los fluidos de detección de fugas son adecuados con la mayoría de refrigerantes, pero el uso de detergentes que contengan cloro debe evitarse ya que el cloro puede reaccionar con el refrigerante y corroer los conductos de cobre.

Si hay sospechas de una fuga, todas las llamas vivas deben quitarse/apagarse.

Si se halla una fuga de refrigerante que requiera soldadura fuerte, deben recuperarse o aislarse todo el refrigerante del sistema (cerrando las válvulas) en una parte del sistema remota de la fuga. Debe purgarse el nitrógeno libre de oxígeno (OFN) a través del sistema tanto antes como durante del proceso de soldadura fuerte.

7 RETIRADA Y EVACUACIÓN

Cuando se acceda al circuito del refrigerante para realizar reparaciones -o para cualquier objetivo- deben usarse procedimientos convencionales. No obstante, es importante seguir las buenas prácticas ya que la inflamabilidad es una consideración. Deben respetarse los siguientes procedimientos: extraer el refrigerante; purgar el circuito con gas inerte, evacuar; purgar de nuevo con gas inerte; abrir el circuito mediante corte o soldadura fuerte.

La energía debe descargarse adecuadamente a la bomba de recuperación. El sistema debe descargarse con OFN para asegurar la unidad. Puede que este proceso deba repetirse varias veces. No debe usarse aire comprimido u oxígeno para esta tarea. La descarga debe seguirse abriendo el vacío del sistema con OFN y continuando hasta llenar hasta que se consiga la presión de trabajo, expulsarlo a la atmósfera y finalmente volver al vacío. Puede que este proceso deba repetirse hasta que no haya refrigerante en el sistema. Cuando se use la carga final de OFN, el sistema debe ventilarse a la presión atmosférica para poder realizar el trabajo. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura en los conductos. Asegúrese de que la bomba de vacío no esté cerca de ninguna fuente de ignición y que haya ventilación disponible.

8 PROCEDIMIENTOS DE CARGA

Además de los procedimientos convencionales de carga, deben seguirse los siguientes procedimientos. Asegúrese de que la contaminación de distintos refrigerantes no se produce cuando use el equipo de carga. Las mangueras y las líneas deben ser lo más cortas posible para minimizar la cantidad de refrigerante que contienen. Las bombonas deben mantenerse en posición vertical. Asegúrese de que el sistema de refrigeración está conectado antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga esté completa (si no está preparado). Debe prestarse especial atención para no rellenar en exceso el sistema de refrigeración. Antes de recargar el sistema, se debe probar la presión con OFN. Debe comprobarse si hay fugas en el sistema tras la finalización de la carga pero antes de la puesta en servicio. Se debe realizar una prueba de fugas antes de dejarlo en su ubicación.

9 DESACTIVACIÓN

Antes de llevar a cabo este procedimiento, es esencial que el técnico esté totalmente familiarizado con el equipo y sus características.

Es una buena práctica recomendada que todos los refrigerantes se recuperen de forma segura. Antes de realizar la tarea, se deben tener muestras de aceite y refrigerante en caso de que se requiera un análisis antes de reutilizar el refrigerante reclamado.

Es esencial que la corriente de 4 GB esté disponible antes de comenzar la tarea.

a) Familiarícese con el equipo y su uso. b) Aísle el sistema eléctricamente. c) Antes de intentar el procedimiento, asegúrese de que: hay disponible equipo de manejo mecánico, si se requiere, para el manejo de bombonas de refrigerante. d) Todo el equipo de protección personal está disponible y debe usarse correctamente; el proceso de recuperación debe supervisarlo una persona competente en todo momento. e) El equipo de recuperación y las bombonas se adecúan a los estándares adecuados. f) Evacúe el sistema de refrigerante si es posible. g) Si el vacío no es posible, use un colector para que se pueda recuperar el refrigerante desde varias partes del sistema. h) Asegúrese de que el sistema se ubica en las escalas antes de realizar la recuperación. i) Encienda la máquina de recuperación y úsela según las instrucciones del fabricante. j) No rellene demasiado las bombonas. (No más del 80% del volumen de carga líquida). k) No supere la presión máxima de trabajo de la bombona, incluso temporalmente. l) Cuando se hayan rellenado las bombonas correctamente y el proceso se haya terminado, asegúrese de que las bombonas y el equipo se retiran de las instalaciones a la mayor brevedad y que todas las válvulas de aislamiento del equipo están cerradas. m) No debe cargarse el refrigerante recuperado en otra planta de refrigeración a menos que haya sido limpiado y comprobado.

10 ETIQUETADO

El equipo debe etiquetarse indicando que ha sido desactivado y vaciado de refrigerante. La etiqueta debe llevar fecha y firma. Asegúrese de que hay etiquetas en el equipo indicando que este contiene refrigerante inflamable.

11 RECUPERACIÓN

Cuando se retire el refrigerante de un sistema, ya sea para puesta en servicio o desactivación, es una buena práctica recomendada que todo el refrigerante se saque de forma segura. Cuando se transfiera el refrigerante a las bombonas, asegúrese de que se usan bombonas adecuadas para la recuperación del refrigerante. Asegúrese de que hay disponible un número de bombonas adecuado para albergar todo el sistema. Todas las bombonas que se empleen están diseñadas para el refrigerante recuperado, y están etiquetadas para ese refrigerante (p. ej., bombonas especiales para la recuperación de refrigerante). Las bombonas deben completarse con la válvula de liberación de presión y válvulas de apagado en buen estado. Las bombonas de recuperación vacías se recuperan y, si es posible, se enfriarán antes de la recuperación.

El equipo de recuperación debe estar en buenas condiciones, con una serie de instrucciones sobre el equipo, y debe ser adecuado para la recuperación de los refrigerantes inflamables. Además, debe haber disponible un juego de escalas calibradas de peso y en buenas condiciones. Las mangueras deben completarse con acoples de desconexión sin fugas y en buenas condiciones. Antes de usar una bomba de recuperación, compruebe que está en buenas condiciones, se ha conservado bien y que cualquier componente eléctrico asociado está sellado para prevenir la ignición en caso de liberación de refrigerante. Consulte al fabricante en caso de duda.

El refrigerante recuperado debe devolverse al proveedor del refrigerante en la bombona de recuperación adecuada, y debe prepararse la Nota de Transferencia de Residuos adecuada. No mezcle refrigerantes de unidades de recuperación y especialmente aquellos en bombonas.

Si se deben retirar aceite de un compresor o compresores, asegúrese de que han sido evacuados hasta un nivel aceptable para garantizar que el refrigerante inflamable no permanece con el lubricante. El proceso de evacuación debe llevarse a cabo antes de devolver el compresor a los proveedores. Sólo se emplea el calentamiento eléctrico al compresor para acelerar este proceso. Cuando se drene el aceite desde un sistema, debe realizarse de forma segura.

Nota sobre Gases Fluorados

1. Esta unidad de aire acondicionado contiene gases fluorados. Para información específica sobre el tipo de gases y las cantidades, por favor consulte la etiqueta correspondiente de la propia unidad. 2. La instalación, servicios, mantenimiento y reparación de esta unidad debe llevarse a cabo por un técnico certificado. 3. La desinstalación y reciclado debe llevarse a cabo por un técnico certificado. 4. Si el sistema tiene instalado un sistema de detección de fugas, debe revisar si hay fugas al menos cada 12 meses. 5. Cuando revise si hay fugas en la unidad, le recomendamos mantener un registro de todas las revisiones. 6. La unidad de aire acondicionado está herméticamente sellada y contiene gases fluorados.

B COMPONENTES

UNIDAD INTERIOR UNIDAD INTERIOR

¡ATENCIÓN!

Todas las figuras en este manual y en la caja solamente son a título informativo e ilustrativo. Las figuras mostradas pueden diferir del aire acondicionado que usted ha adquirido. El modelo real es el que debe considerarse válido.

PANEL DE INDICADORES LUMINOSOS EN LA UNIDAD INTERIOR

on por 3 segundos cuando:

• TIMER ON está configurado. Las funciones FRESH, SWING, TURBO o SILENCE están activadas.

DF por 3 segundos cuando:

• TIMER OFF está configurado. Las funciones FRESH, SWING, TURBO o SILENCE están desactivadas.

cF al descongelar (unidades de refrigeración y calefacción) dF cuando la función de aire antihielo está activada (unidades de refrigeración y calefacción) c cuando la unidad se autolimpia (algunas unidades) F cuando la protección contra congelación está activada (algunas unidades) c cuando la característica de control inalámbrico está activada (algunas unidades) 88 cuando se activa la función ECO (algunas unidades), se ilumina gradualmente una por una como E -- C-- 0-- ajustar la temperatura -- E..... en un segundo intervalo

En otros modos, la unidad no ajusta la configuración de temperatura.

En el modo Fan y Dry, la unidad no ajusta la temperatura ambiente.

TEMPERATURA DE UTILIZACIÓN

Refrigeración, calefacción y/o deshumidificación son adecuados para las siguientes temperaturas interiores y exteriores:

Modo Temperatura	Refrigeración	Calefaction	Deshumidificación
Temperatura ambiente	17°C - 32°C	0°C - 30°C	10°C - 32°C
Temperatura en el exte- rior	-25°C - 50°C	-25°C - 30°C	0°C - 50°C

ATENCIÓN

• Si el aparato de aire acondicionado se utiliza en condiciones diferentes a las arriba indicadas, podrían activarse dispositivos de protección y de seguridad y causar un funcionamiento anómalo de la unidad.
• Si el aire acondicionado funciona con una humedad relativa en la habitación superior al 80%, puede que en la superficie de la unidad se forme condensación. Si este es el caso, guíe la aleta del flujo vertical hasta la posición de máxima apertura de la calidad de aire (verticalmente al suelo), y ajuste la velocidad del ventilador a HIGH (alta).
• Para obtener el mayor rendimiento de su aire acondicionado, mantenga cerradas todas las puertas y ventanas cuando el aparato refrigere o caliente.

• Oriente siempre el mando a distancia hacia el receptor en la unidad interior y compruebe que no se encuentren obstáculos entre el mando a distancia y el receptor de la unidad interior. De lo contrario, la señal del mando a distancia no llegará al receptor y el aire acondicionado no funcionará adecuadamente.
• La distancia máxima de transmisión entre el mando a distancia y el receptor es de entre los 6 y 7 metros.

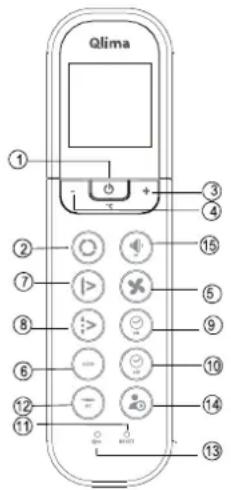

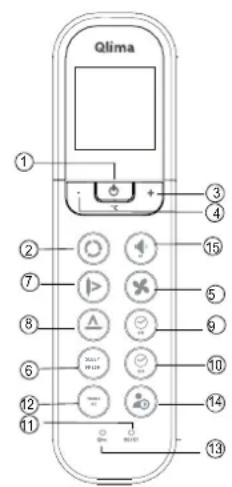

Los botones de las funciones del mando a distancia

① Botón On/off: Pulse este botón para iniciar el funcionamiento y púlselo de nuevo para parar el funcionamiento. ② Botón Mode: Cada vez que pulse este botón, se seleccionará un modo en la siguiente secuencia: AUTO COOL [refrigeración] DRY [deshumidificación] HEAT [calefacción] y FAN only [solo ventilador] tal y como se indica en la siguiente figura:

③ Botón +: Pulse este botón para aumentar la temperatura programada hasta 30 °C. ④ Botón -: Pulse este botón para disminuir la temperatura programada hasta 17 °C. ⑤ Botón Fan: Este botón se utiliza para seleccionar la velocidad del ventilador. Cada vez que pulse este botón, se seleccionará una velocidad del ventilador en la siguiente secuencia: AUTO, LOW, MED, HIGH, y luego volverá a AUTO. Cuando seleccione el modo AUTO o DRY, la velocidad del ventilador será controlada automáticamente y no será posible regular la velocidad. ⑥ Botón SLEEP: Pulse este botón para activar la función de ahorro de energía. Pulse de nuevo el botón para desactivar la función. Esta función, que solo se puede usar en los modos de refrigeración, calefacción o automático (COOL, HEAT y AUTO), hace que se mantenga la temperatura a un nivel más agradable. La temperatura programada subirá automáticamente 1 °C en 1 hora (modo de refrigeración) o disminuirá (modo de calefacción) automáticamente las siguientes 2 horas. El aparato mantiene la temperatura programada durante las siguientes 5 horas. Después el aparato se detiene.

Botón FRESH: Mantenga presionado para activar la función FRESH.

⑦ Botón Swing: Pulse el botón SWING para activar la función swing. Pulse el botón de nuevo para parar esta función. ⑧ Botón Air direction: Pulse este botón para cambiar el ángulo de la aleta. El ángulo de la aleta cambia 6° cada vez que se pulse este botón. Cuando la aleta se encuentra en determinado ángulo, lo que puede

afectar el efecto de refrigeración o de calefacción del aire acondicionado, cambiará automáticamente la dirección de giro. Al pulsar este botón, en la pantalla no aparecerá ningún símbolo.

Botón Swing (izquierda y derecha): Pulse el botón SWING para activar la función swing. Pulse el botón de nuevo para parar esta función.

Botón Timer on: Pulse este botón para iniciar la secuencia de tiempo de encendido automático. Cada vez que pulse este botón, la hora del encendido automático avanzará en incrementos de 30 minutos. Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementará en 60 minutos. Para anular el programa automático, continúe pulsando el botón hasta que se muestre el valor 0.0. Botón Timer off: Pulse este botón para iniciar la secuencia de tiempo de apagado automático. Cada vez que pulse este botón, la hora del apagado automático avanzará en incrementos de 30 minutos. Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementará en 60 minutos. Para anular el programa automático, continúe pulsando el botón hasta que se muestre el valor 0.0. Botón RESET: Pulsando el botón integrado RESET (resetear), puede anular toda la configuración y restablecer los valores originales del regulador. Botón Turbo / Active Clean: Pulsando este botón cuando ponga el aire acondicionado en modo de refrigeración [COOL], se aumenta la potencia de refrigeración. Al presionar este botón (>2 seg.), la unidad pasa al modo Active Clean. Se inicia un proceso completo para limpiar la cara interior del evaporador y reducir la proliferación de bacterias. Al activar esta función, se cancelarán todos los ajustes de temporizador. Para detener el modo Active Clean, presione de nuevo el botón (>2 seg.). Botón LOCK: Pulsando el botón integrado de LOCK (cierre), puede bloquear toda la configuración actual. El mando a distancia reaccionará solo al botón LOCK. Pulse de nuevo el botón para desactivar el modo LOCK. Botón LED DISPLAY: Pulsando este botón, puede desactivar el display digital del aire acondicionado. Pulse de nuevo el botón para activar el display (no es válido para aparatos que no disponen de esta función). Botón Low sound / indoor freezing prevention: Pulse este botón para disminuir el nivel de presión sonora interior a 21 dB(A). La velocidad del ventilador de la unidad interior se reduce a su nivel más bajo.

Al pulsarse este botón (>2 segundos), el equipo entra en el modo anticongelación. El equipo hará caso omiso de la temperatura programada para el interior y la ajustará a aprox. 8°C. De esta forma evita que su casa quede congelada en los periodos fríos, con el menor consumo de energía posible. Cuando se selecciona este modo, la unidad interior indica "FP". Este botón solo funciona en modo de calefacción. Para desactivar el modo anticongelación: simplemente deben pulsar el botón de nuevo.

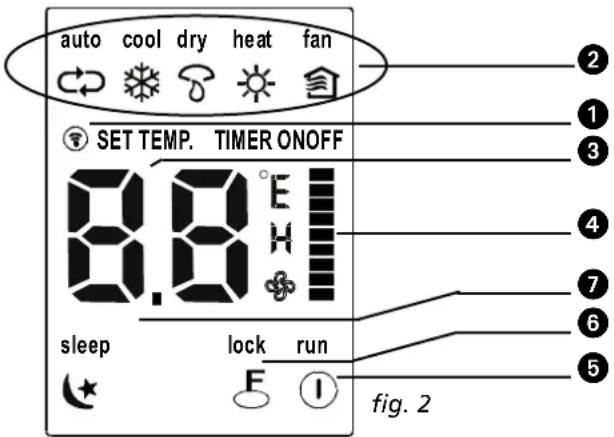

Nombres y unidades de los indicadores en el mando a distancia

Panel de visualización

① Indicador-receptor: Este indicador se enciende cuando el mando a distancia envía una señal al aparato. ② Indicador de modo de funcionamiento: Puede pulsar el botón MODE para visualizar el modo de funcionamiento actual: AUTO, COOL [refrigerar], DRY [secar], HEAT [calentar], FAN [ventilador]. Esta indicación no está disponible para aparatos que únicamente refrigeran. ③ Display de la temperatura del temporizador: Se visualiza la temperatura programada (17°C ~ 30°C). En esta parte del display se muestra la programación del temporizador. Si solo se ha programado el tiempo de inicio del temporizador, se verá en el display: TIMER ON. Si solo se ha programado el tiempo de finalización del temporizador, se verá en el display: TIMER OFF. Si también ambos tiempos están programados, se verá en el display. ④ Indicación de la velocidad del ventilador: Con el botón FAN SPEED (velocidad de la ventilación) se puede seleccionar la velocidad del ventilador (Auto - Baja - Media - Alta). El modo seleccionado se visualiza en la pantalla LCD. No es válido para el modo Auto. La velocidad del ventilador será AUTO si el modo de funcionamiento es auto o DRY. ⑤ Indicador de (des)activación: Este símbolo aparece cuando se activa el aparato con el mando a distancia y desaparece cuando se desactiva. ⑥ Mensaje LOCK: El mensaje LOCK aparece cuando pulsa el botón LOCK. Pulsando de nuevo el botón LOCK, se borrará la pantalla. ⑦ Pantalla de sueño: Se muestra durante el funcionamiento en el modo de sueño. Pulse de nuevo el botón SLEEP para desactivarla.

¡ATENCIÓN!

Todos los elementos se muestran en la Fig.2 para encontrar una presentación clara, excepto que durante el funcionamiento real solo los elementos funcionales se muestran en la pantalla.

Funcionamiento del mando a distancia

Colocación / Cambio de las pilas

El mando a distancia utiliza dos pilas alcalinas secas (AAA/LR03).

No utilice pilas recargables.

1. Deslice la cubierta del compartimento de las pilas en el mando a distancia en el sentido de la flecha situada en la cubierta.
2. Coloque las pilas nuevas asegurando de que la polaridad (+) y (-) de las mismas coincide con la del mando a distancia.
3. Vuelva a colocar la cubierta.

¡ATENCIÓN!

• El control remoto perderá la programación almacenada al extraer las baterías, por lo que será preciso volver a programarlo tras insertar las baterías nuevas.
• Además, no utilice pilas viejas o un tipo de pilas diferente, ya que puede provocar el funcionamiento incorrecto del mando.
• Si no va a utilizar el mando a distancia durante varias semanas, quite las pilas. De lo contrario, las fugas de líquido de las pilas pueden dañar el mando a distancia.
• La vida media de una pila con uso normal es de unos 6 meses.
• Cambie las pilas cuando oiga un sonido de aviso de la unidad interior o si la luz indicadora de transmisión no se enciende.
• Cambie siempre las dos pilas a la vez. Nunca utilice diferentes tipos de pilas al mismo tiempo (por ejemplo, una alcalina con una de dióxido de manganeso).

Cuando el aire acondicionado esté listo para usarse (compruebe que la unidad está enchufada y que el suministro eléctrico está disponible), pulse el botón de alimentación y el piloto de FUNCIONAMIENTO del panel de visualización comenzará a parpadear.

1. Utilice el botón de selección Mode para seleccionar el modo AUTO.
2. Pulse el botón + o - para ajustar la temperatura ambiente deseada.
3. Pulse el botón On/Off para iniciar el funcionamiento del aire acondicionado. El piloto de FUNCIONAMIENTO en el panel de visualización de la unidad interior se encenderá. El modo de funcionamiento es AUTO. La velocidad del VENTILADOR se controla automáticamente.
4. Pulse de nuevo el botón On/Off para detener el funcionamiento de la unidad.

¡ATENCIÓN!

• En el modo AUTO, el aire acondicionado puede elegir de forma lógica el modo COOL, FAN o HEAT mediante la detección de la diferencia entre la temperatura ambiente real y la temperatura programada en el mando a distancia.
• Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.

Funcionamiento COOL, HEAT y FAN ONLY

1. Si el modo AUTO no le resulta agradable, puede modificar los ajustes manualmente utilizando los modos COOL, DRY, HEAT (solo los modelos con bomba de calor) o FAN ONLY pulsando el botón ②.
2. Pulse el botón + o - (③ y ④) para ajustar la temperatura ambiente deseada.
3. Pulse el botón ⑤ Fan para seleccionar el modo AUTO, HIGH, MED o LOW del VENTILADOR.
4. Pulse el botón ① On/Off. El piloto luminoso se enciende y el aire acondicionado comienza a funcionar según sus ajustes. Pulse de nuevo el botón ① On/Off para detener el funcionamiento de la unidad.

¡ATENCIÓN!

El modo FAN ONLY no puede utilizarse para controlar la temperatura. En este modo, solo se pueden efectuar los pasos 1, 3 y 4.

Funcionamiento en MODO DRY

1. Pulse el botón ② Mode para seleccionar el modo DRY.
2. Pulse el botón + o - (③ y ④) para ajustar la temperatura.
3. Pulse el botón ① On/Off. El piloto luminoso se enciende y el aire acondicionado comienza a funcionar en el modo DRY. Pulse de nuevo el botón ① On/Off para detener el funcionamiento de la unidad.

¡ATENCIÓN!

Debido a la diferencia entre la temperatura ajustada en la unidad y la temperatura ambiente real, el aire acondicionado, si se encuentra en el modo DRY, funciona en muchas ocasiones sin poder poner en marcha los modos COOL y FAN.

Pulse el botón Timer on/off (⑨ y ⑩) para programar la hora de encendido y de apagado del aparato. El rango de tiempo seleccionable es de 0,5 a 24 horas.

1. Programar la hora de INICIO.

1.1 Pulse el botón ⑨ Timer on, en el mando a distancia aparecerá ON TIMER y la hora de inicio previamente programada. La abreviatura "h" aparecerá en el panel de visualización. Ahora puede programar de nuevo la hora de INICIO. 1.2 Pulse de nuevo el botón ⑨ Timer on para programar la hora de inicio deseada.

E

1.3 Después de haber programado Timer on, habrá un retardo de medio segundo antes de que el mando a distancia transmita la señal al aire acondicionado.

2. Programar la hora de PARADA.

2.1 Pulse el botón ⑩ Timer off, en el mando a distancia aparecerá OFF TIMER y la hora de parada previamente programada. Ahora puede programar de nuevo la hora de PARADA. 2.2 Pulse el botón ⑩ Timer off de nuevo para programar la hora de parada. 2.3 Después de haber programado Timer off, habrá un retardo de medio segundo antes de que el mando a distancia transmita la señal al aire acondicionado.

Ejemplo de configuración del temporizador

marcha el acondicionador de aire en 6 horas:

1. Pulse el botón TIMER ON. Se mostrará la última hora de puesta en marcha configurada y la señal "h" en el área de pantalla.
2. Pulse el botón TIMER ON y configure el valor "6:0h".
3. Espere un segundo; el área de pantalla digital volverá a mostrar la temperatura de nuevo. El indicador "TIMER ON" permanecerá encendido y la función quedará activada.

Temporalizador combinado

(configuración simultánea de los temporizadores de ENCENDIDO y APAGADO)

TIMER OFF → TIMER ON

(Encendido → Parada → Puesta en marcha)

Esta función resulta útil si desea que el acondicionador de aire se detenga después de haberse ido a dormir y vuelva a ponerse en marcha de nuevo al levantarse por la mañana o al volver a

Ejemplo:

Para que el acondicionador de aire se detenga 2 horas después de la configuración y vuelva a ponerse en marcha 10 horas después de la configuración:

1. Pulse el botón TIMER OFF.
2. Pulse de nuevo el botón TIMER OFF y configure el valor 2.0h en la pantalla TIMER OFF.
3. Pulse el botón TIMER ON.
4. Pulse de nuevo el botón TIMER ON y configure el valor 10h en la pantalla TIMER ON.
5. Espere un segundo; el área de pantalla digital volverá a mostrar la temperatura de nuevo. El indicador TIMER ON OFF permanecerá encendido y la función quedará activada.

¡ATENCIÓN!

• Si se ha programado la misma hora para el INICIO y para la PARADA, la hora de parada incrementará en 0,5 h (si la hora programada es inferior a 10 horas) o en 1 hora (si la hora programada es 10 horas o más).
• Para alterar la hora Timer on/off, simplemente pulse el botón correspondiente del TEMPORIZADOR y programe la hora de nuevo.
• El tiempo programado es tiempo relativo. Es la hora programada basada en el retardo de la hora actual.

ADVERTENCIA

• Evite que se derramen líquidos sobre el mando a distancia.
• No exponga el mando a distancia a la luz directa del sol o a fuentes de calor.
• Si el receptor de la señal de infrarrojos de la unidad interior está expuesto a la luz directa del sol, puede que el aparato de aire acondicionado no funcione correctamente.

MANUAL DE OPERACIÓN (SIN CONTROL REMOTO)

Cómo operar su unidad sin el control remoto.

En caso de que su control remoto no funcione, su unidad puede operarse manualmente con el botón CONTROL MANUAL ubicado en la unidad interior. Tenga en cuenta que la operación manual no es una solución a largo plazo, y que se recomienda encarecidamente operar la unidad con su control remoto.

ANTES DE LA OPERACIÓN MANUAL

La unidad debe apagarse antes de la operación manual.

Para operar su unidad manualmente:

1. Ubique el botón CONTROL MANUAL en el panel lateral derecho de la unidad. Presione el botón MANUAL CONTROL una vez para activar el modo FORCED AUTO.
2. Presione el botón MANUAL CONTROL nuevamente para activar el modo FORCED COOLING.
3. Presione el botón MANUAL CONTROL por tercera vez para apagar la unidad.

¡CUIDADO!

El botón manual está destinado a fines de prueba y operación de emergencia solamente. No use esta función a menos que se pierda el control remoto y sea absolutamente necesario. Para restablecer el funcionamiento normal, use el control remoto para activar la unidad.

Para un rendimiento óptimo, proceda como sigue:

• Ajuste correctamente la dirección del caudal de aire de manera que no esté dirigido hacia las personas.
• Ajuste la temperatura para encontrar el nivel de confort deseado. Evite poner la unidad a temperaturas extremadamente altas.
• Cierre las puertas y ventanas para alcanzar el efecto deseado.
• No coloque nunca objetos cerca de la entrada o salida del aire; ya que la eficacia de la unidad podrá verse reducida y podría dañarse. Asegúrese de que no haya obstáculos que bloqueen el caudal de aire. El flujo de aire debe circular libremente por la habitación. El flujo de aire también debe alcanzar libremente el aire acondicionado.
• Limpie el filtro de aire con cierta regularidad. Si el filtro está sucio, quedará reducido el rendimiento de calefacción o de refrigeración. Es aconsejable limpiar el filtro cada dos semanas. No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.

G AJUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE

• Ajuste la dirección del caudal de aire correctamente; de lo contrario, puede sentirse incómodo y tener una temperatura no homogénea.
• Ajuste la aleta horizontal con el botón (8) en el mando a distancia.
• Ajuste la aleta vertical manualmente.

Ajuste de la dirección del caudal de aire horizontal (izquierda-derecha)

El aire acondicionado ajusta automáticamente la dirección del caudal de aire horizontal en función del modo de funcionamiento.

Cómo configurar la dirección del caudal de aire horizontal

Esta operación debe realizarse cuando la unidad está en funcionamiento. Mantenga presionado el botón ⑧ AIR DIRECTION del mando a distancia para desplazar la aleta en la dirección deseada.

• Ajuste la dirección del caudal de aire horizontal según la posición deseada.
• Al encender de nuevo el aire acondicionado, el caudal de aire horizontal quedará automáticamente en la dirección en la que se ha ajustado la aleta pulsando el botón AIR DIRECTION.

Cómo configurar la dirección del caudal de aire vertical (arriba-abajo)

Ajuste la aleta vertical manualmente por medio de la palanca situada a la izquierda o a la derecha del brazo de la aleta (depende del modelo). Cuando el aire acondicionado está en funcionamiento y la aleta vertical se incluye en posición, mueva la palanca hacia la posición deseada.

¡CUIDADO!

No toque el ventilador detrás de la aleta vertical.

Cómo desplazar automáticamente la dirección del caudal de aire (arriba-abajo)

Esta operación debe realizarse cuando la unidad está en funcionamiento.

• Pulse el botón (7) SWING del mando a distancia.
• Para parar el movimiento, pulse de nuevo el botón (7) SWING. Pulse el botón (8) AIR DIRECTION para detener la aleta en la posición deseada.

ATENCIÓN

• Los botones AIR DIRECTION y SWING quedan desactivados cuando el aire acondicionado no está en funcionamiento (aunque si el TIMER ON está programado).
• NO UTILIZAR
• No utilizar el aire acondicionado durante largos periodos de tiempo con el caudal dirigido hacia abajo en los modos de refrigeración o deshumidificación, ya que de esta forma se puede formar condensación en la superficie de la aleta horizontal (goteo).
• No mueva manualmente la aleta horizontal, sino utilice siempre el botón AIR DIRECTION o SWING. Si desplaza esta aleta manualmente, puede que no funcione debidamente. Si la aleta horizontal no funciona correctamente, pare el aire acondicionado una vez y póngalo de nuevo en marcha.
• Si se vuelve a poner en marcha el aire acondicionado inmediatamente después de una parada, es posible que la aleta horizontal quede inmóvil durante unos 10 segundos.
• No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.

• Si se programa el aire acondicionado en el modo AUTO (botón del mando a distancia), seleccionará automáticamente los modos de REFRIGERACIÓN, CALEFACCIÓN o SOLO VENTILADOR en función de la temperatura programada y de la temperatura ambiente.
• El aire acondicionado controla automáticamente la temperatura ambiente manteniéndola próxima a la temperatura programada por el usuario.
• Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.

• Si mantiene oprimido durante segundos el botón SLEEP en el modo de REFRIGERACIÓN, CALEFACCIÓN o AUTO, el aire acondicionado aumenta (refrigeración) o baja (calefacción) automáticamente 1°C por hora por un periodo de 2 horas. Y permanece en el mismo estado durante 5 horas. Transcurridas 5 horas, la unidad se detiene. La velocidad del ventilador es controlada automáticamente.

FUNCIONAMIENTO DE DESHUMIDIFICACIÓN

• El modo de deshumidificación permite seleccionar automáticamente el funcionamiento en modo de deshumidificación basado en la referencia entre la energía programada y la energía ambiente.
• Durante la deshumidificación, la temperatura se regula encendiendo y apagando repetidamente el aparato en modo de refrigeración o solo ventilador. El control de la velocidad del ventilador es automático.
• En funcionamiento normal de refrigeración, el aire acondicionado también deshumidifica el aire.

ATENCIÓN

Cuando el aire acondicionado está en modo de deshumidificación, la temperatura ambiente baja. En estas circunstancias, un higrostato medirá una humedad relativa superior. La humedad absoluta en la habitación baja en cualquier caso, en función de la cantidad de humedad producida en la habitación (cocinando, personas presentes, etc.).

MANTENIMIENTO

ADVERTENCIA

Antes de proceder a la limpieza, apagar el aire acondicionado y desconectarlo de la alimentación eléctrica.

Limpieza de la unidad interior y del mando a distancia

ATENCIÓN

• Utilice un paño seco para limpiar la unidad interior y el mando a distancia.
• Puede utilizar un paño húmedo con agua fría para la unidad interior en caso de que esté muy sucia.
• El panel frontal de la unidad interior se puede quitar y limpiar con agua. Después, secar con un paño.
• No utilice paños tratados químicamente para limpiar la unidad.
• No utilice bencina, disolventes, polvo abrasivo o disolventes similares para la limpieza de la unidad. Estos productos pueden ocasionar grietas o deformaciones en la superficie de plástico.

Limpieza del filtro de aire

Un flujo de aire sucio reduce la eficacia de refrigeración. Limpie el filtro cada dos semanas.

1. Levante el panel de la unidad interior hasta que quede fijo [sonará un clic de enganche].
2. Tome el filtro de pantalla por la palanca y levántelo con cuidado para extraerlo de su portador y tire del filtro hacia abajo.

3. Extraiga el filtro de pantalla de la unidad interior.

• Limpie el filtro de pantalla cada dos semanas.
• Limpie el filtro de pantalla con una aspiradora o con agua.
• El filtro de carbón activo de color negro no se puede limpiar. Si el filtro se ensucia, simplemente deja de filtrar olores desagradables. Será momento de sustituir el filtro por otro nuevo (puede adquirirlo a través de su distribuidor). Se aconseja cambiar el filtro dos veces por temporada.
• El filtro HAF 3M de color verde presenta claras señales de suciedad en su superficie e interior cuando se encuentra sucio. No es posible limpiar el filtro si se encuentra sucio; en tal caso, deberá ser sustituido por otro nuevo (puede adquirirlo a través de su distribuidor). Se aconseja cambiar el filtro dos veces por temporada.

Filtro nuevo

filtro

1. Una vez instalados de nuevo el filtro de carbón activo y el filtro HAF 3M en el soporte de filtros del filtro de cortina, es posible volver a instalar el filtro de cortina en el acondicionador de aire.
2. Antes de volver a colocar el filtro, asegúrese de que está perfectamente seco y que no tiene defectos.
3. Vuelva a colocar el filtro de aire.
4. Introduzca la parte superior del filtro en la unidad, procurando que los bordes izquierdo y derecho queden perfectamente alineados y coloque el filtro en posición.

Mantenimiento

Si se va a dejar la unidad inactiva durante un largo periodo de tiempo, proceda como sigue:

1. Deje el ventilador en funcionamiento durante aproximadamente 6 horas para que la unidad se seque por la parte interior.
2. Apague el aire acondicionado y desconéctelo de la red eléctrica. Si utiliza el Modelo S(C)5148, interrumpa el suministro eléctrico. Saque las pilas del mando a distancia.
3. La unidad exterior debe ser sometida periódicamente a mantenimiento y limpieza. Estos trabajos están reservados a un técnico cualificado.

Controles a realizar antes de la puesta en servicio

• Comprobar que los cables no están dañados o desconectados.
• Comprobar que el filtro está instalado.
• Comprobar que las rejillas y entrada de aire no están obstruidas después de un largo periodo de inactividad.

ATENCIÓN

• Al extraer el filtro, no toque las partes metálicas de la unidad. Los bordes afilados de los componentes metálicos pueden causar heridas.
• No limpie el interior del aire acondicionado con agua, ya que puede afectar el aislamiento provocando un choque eléctrico.
• Previa la limpieza, compruebe que el interruptor de encendido y el interruptor automático están apagados.

Durante el funcionamiento normal del aparato pueden presentarse las siguientes situaciones:

1. Protección del aire acondicionado.

Protección del compresor

• Una vez se ha parado el compresor, tardará 3 horas para volver a encenderse.

Aire anti-frío

• La unidad está protegida para que no expulse aire frío en el modo CALEFACCIÓN cuando el intercambiador de calor se encuentra en una de las tres situaciones siguientes y la temperatura programada no ha sido alcanzada.

A) Cuando la calefacción acaba de activarse. B) Descongelación. C) Calefacción a baja temperatura.

Descongelación

• El ventilador interior y exterior no funciona durante la descongelación.
• Puede formarse escarcha en la unidad exterior durante el ciclo de calefacción, cuando la temperatura exterior es baja y la humedad relativa es alta, esto ocasiona una reducción del rendimiento calefactor del aire acondicionado.
• En estas condiciones, el aire acondicionado deja de funcionar en modo de calefacción y comienza automáticamente a descongelar.
• El tiempo de descongelación varía de 4 a 10 minutos según la temperatura exterior y la cantidad de escarcha acumulada en la unidad exterior.

1. Salida de condensado blanco de la unidad interior.
2. En el modo de REFRIGERACIÓN, es posible que salga condensado blanco debido a la diferencia de temperatura entre el aire de entrada y de salida en un local con una humedad ambiente elevada.
3. El vapor blanco se genera debido a la humedad que se produce en el proceso de descongelación y a partir del momento en que la unidad vuelve al modo de CALEFACCIÓN tras descongelarse.
4. El aire acondicionado emite un ligero ruido.
5. Durante el funcionamiento del compresor o en el momento de parada es posible que se produzca un silbido. Se trata del sonido del refrigerante que circula o se detiene.
6. Durante el funcionamiento del compresor o en el momento de parada es posible que se produzca un chirrido causado por la expansión térmica y por la contracción de las partes de plástico bajo de la unidad, al variar la temperatura.
7. Cuando la aleta horizontal vuelve a su posición original antes de la puesta en marcha, justo después de una parada, también se produce un sonido.
8. Expulsión de polvo de la unidad interior.
9. Esto es normal si el aire acondicionado no ha sido utilizado durante un largo periodo de tiempo o cuando utiliza la unidad por primera vez.
10. La unidad interior emana un olor peculiar.
11. La unidad interior emana los olores procedentes del material de construcción, de los muebles o del humo.
12. El aire acondicionado pasa de los modos de solo VENTILACIÓN al modo de REFRIGERACIÓN o de CALEFACCIÓN.
13. Cuando la temperatura interior alcanza los valores de temperatura programados del aire acondicionado, el compresor se parará automáticamente y el aire acondicionado pasará al modo de solo VENTILACIÓN. El compresor vuelve a arrancar cuando la temperatura interior sube en el modo de REFRIGERACIÓN o baja en el modo de CALEFACCIÓN hasta el valor programado.
14. Durante la refrigeración en un ambiente con humedad relativamente alta, es posible que se genere agua en la superficie de la unidad interior (humedad relativa superior al 80%). En tal caso, sitúe la aleta horizontal en su posición máxima de apertura y seleccione la velocidad HIGH del ventilador.
15. Modo de calefacción
16. El aire acondicionado absorbe calor de la unidad exterior y lo libera a través de la unidad interior durante el funcionamiento en modo de calefacción.
17. Función de rearranque automático.
18. Una interrupción de corriente durante el funcionamiento causa la parada inmediata del aire acondicionado. El aire acondicionado está equipado con una función de rearranque automático. Cuando la corriente de alimentación queda restablecida, la unidad vuelve a arrancar automáticamente conservando todos los valores programados anteriormente en la función de memoria.
19. Detección de fugas de refrigerante
20. Este equipo de aire acondicionado incluye un sistema de detección de fugas de refrigerante. Cuando la unidad exterior detecta la fuga de refrigerante, el equipo de aire acondicionado detiene su funcionamiento y la unidad interior muestra la alarma EC en pantalla. Si su equipo emite esta alarma, no reinicie el equipo de aire acondicionado y póngase en contacto con su proveedor.

Problemas y Soluciones

FALLO

Pare el aire acondicionado inmediatamente si se presenta uno de los siguientes fallos. Desconecte la unidad de la red eléctrica y póngase en contacto con su distribuidor.

• El fusible se funde o el interruptor automático salta a menudo.
• Ha entrado agua o algunos objetos en el interior de la unidad.
• El mando a distancia no funciona o no funciona correctamente.
• Otras situaciones anormales.

Problema Posibles causas
Launidad no se enciende cuando puso el botón ENCENDIDO/APAGADO	Launidad tiene una característica de protección de 3 horas que impide que launidad se sobrecargue. Launidad no pueda reinciarse en los tres minutes afterwards de haberse apagado.
Launidad cambia del modo FRÍO/CALOR al modo VENTILADOR	Launidad puede carriers configuración para impedir que se forme hielo en launidad. Una vez que suba la temperatura, launidad empezará a funcional de nuevo en el modo selecciónado previamente.
	Se ha alcancado la temperatura fjada, en caso punto launidad apaga el compresor. Launidad seguiráshipsfunctionando cuando la temperatura fluctúa de nuevo.
Launidad interna emite atomización blanca	En regiones humedes, una gran diferencia de temperatura entre el aire de la sala y el acondicionado pueda provocar esta atomización.
Tanto launidad inferior como la exterior emiten esta atomización blanca	Cuando launidad se reinicia en mode CALOR tras la descongelación,uede emitir atomización blanca por lahumedad generada en el procesode des-congelación.
Launidad interna hace ruido	Un sonido de aireppease cuando la revilla vuelve a su posición.
	Puede que se oiga un crujido trasutilizar launidad en mode CALORdeo Blancaa la expansión ycontracciónde las partesplásticasde lainstitution.
Tanto laiedad inferior como la exterior hace ruido	Un ligerosonido de fondodurante el uso: Es normal y se debea aqueel gas refrigerante fluyeentre lasunas intestadyn externa.
	Un ligerosonido durante elarranque delsystema,acaoba dejardefuncional o se estádescongelando: Este ruidogesnormal y se debea aqueel gas refrigerante se detiene o Cambia de direction.
	Sonido de crujiados: La expansión ycontracción normalde partedesplástico y metalcausadas porloscambiosde temperatura duranteel usopeude pro-vocarsonido de crujiados.
Launidad externahace ruido La	Unidad harasonidosistintobasandose en elmode de usoactual.
Se emite polvo desdelaunidad interna o externa	Launidad+puede acumulapolvodurante largos periodossin uso,que se expulsará cuando seencienda. Estopeuede mitigarse cubriendo lainstitutionduringalargos periododesinactividad.
Launidad emite mal odor	Launidadpuede absorberoloresdelentorno(muebles,cocina,tabaco,etc.),que seemitrarduranteel uso.
	Losfiltrosde lainstitutionsehan ensuciadoydebenlimpiarse.
Elventiladorde laudadexte- rior no funciona	Durante el uso,la velocidad delventiladorsecontrola para optimizar el usodel producto.
Usoerráttico,impredecible olainstitution no responde	Lasinterferenciasde los repetitionoresyuen��nacerherque lainstitutionnofunci- one bien.Enestease,Intente losiguito:Desconnecte lainstitutionde la corriente yvuela aconectarla.PulseelbotónENCENDIDO/APAGADO enel controlremoto para reiniciar el uso.

¡NOTA!

Problema Posibles causas	Solutución
Bajo rendimiento de refrigeración	La configuración de la temperatura debe ser superior a la temperatura ambiente de la sala	Baje la configuración de temperatura
	El intercambiador de calor en la interna o externa está sucio	Limpie el intercambiador de calor afec-tado
	El filtró de aire está sucio	Quite el filtró y limpielo según las instruc- ciones
	La entrada o calidad de aire de cualquier interna está bloqueado	Apague la interna, retire la obstrucción y vuelva a encenderla
	Las puertas yVentanas están abiertas	Asegúrese de que todas las puertas yventanas están cerradas cuando usa la internad
	La luz del sol genera un calor excessivo	Cierreventanas y cortinas durante perio-dos de mucho calor o mucha luz solar
	Demasiadas fuentes de calor en la sala (personas,ordenadores, electrónica, etc.)	Reduzca la�性 de fuentes de calor
	Bajo refrigerantedehyde a fuga o uso pro-longado	Compruebe si hay fugas, reselle si es nece-sario y rellene el refrigerante
	La funciona SILENCIO está activada (funciúnoptional)	La funciona SILENCIO pueda bajo el ren-dimiento del producto reduciendo la Frequencia de uso. Apague la funciona SILENCIO.
Lainstitution no funciona	Fallo de potencia Espere a que vuelva la corriente	Riente
	La corriente se ha ido Encienda la corriente
	El fusible se ha quemado Reemplace el fusible	ple
	Las pilas del control remoto estágastadas	Reemplace las pilas
	La protección de 3 minutoles la internadse ha activado	Espere tres minutos tras reiniciar la internad
	El temporizador se ha activado Apagar eltemporizador	temporizador
Lainstitution se inicia y se para frenuentamente	Hay demasiado o demasiado poco refríge- rante en el systema	Compruebe si hay fugas y recargue el sis- tema con refrigerante.
	Gas no comprimido o humedad ha accede- dido al systema.	Vacie y recargue el systema con refríge- rante
	El compresor está roto Reemplace el compresor	Insdale un manostato para regular el vol-taje
	El voltaje es demasiado alto o demasiado bajo	Use un dispositivo de calefacción auxiliar
Bajo rendimiento decalefacción	La temperatura exterior es extremada- mente baja	Asegúrese de que todas las puertas y ventanas estáncerradas cuando usa la internad
	El aire frío entra a工程技术 de puertas y ventanas	Compruebe si hay fugas, reselle si es neces-sario y rellene el refrigerante
	Bajo refrigerantedehyde a fuga o uso pro-longado
Losindicadores siguen parpadeando	La internaddebe pararse o seguir trabajo de forma segura. Si el piloto sigue parpa- deando o aparece un número de error, espereunos 10mnitos. El problema se soluci- onaraporsolo. Si no, desconecte la internadela corriente y vuelva a connectarla. Encienda la internad. Si el problema persiste, desconecte la corriente y póngase en contacto con su centro de atencion al cliente más cercano.
Aparece un número deerror en la pantalla de la internad interna: • E0, E1, E2... • P1, P2, P3... • F1, F2, F3...

Si el problema persiste, póngase en contacto con el distribuidor. Describa detalladamente el problema e indique el modelo de la unidad.

¡ATENCIÓN!

La reparación queda reservada a un técnico cualificado.

LA GARANTÍA

El aire acondicionado tiene una garantía de 48 meses para el compresor y 24 meses para otros componentes a partir de la fecha de adquisición. A este efecto rigen las siguientes condiciones:

1. Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.
2. La reparación o el reemplazo de componentes no supone una extensión del periodo de garantía.
3. La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o terceros hayan efectuado reparaciones en el aparato.
4. Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de la garantía.
5. La garantía se aplicará únicamente si se presenta la factura de compra, fechada y sin modificación alguna.
6. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.
7. Los gastos de envío y el riesgo que conlleva el envío del aire acondicionado o partes del mismo, correrán siempre por cuenta del comprador.
8. Los daños, provocados por no usar los filtros adecuados, no están cubiertos por la garantía.
9. Pérdida de refrigerante y/o rotura por causa de una (des)conexión incorrecta de las unidades y/o una (des)conexión de las unidades por una persona no cualificada no entra en la garantía de este aparato. Daños a las unidades montadas, conectadas y/o desconectadas sin seguir las normas y legislaciones y/o no seguir las instrucciones de este manual tampoco entran en garantía.

Consulte a su proveedor para reparaciones si estas instrucciones no le indican la solución. Asegúrense de que, en el caso de tener que desconectar el aparato, esto nunca se haga por una persona no cualificada y autorizada, y según las normas y legislaciones de su país.

Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administración correspondiente para obtener información acerca de las instalaciones de recogida disponibles. Si un dispositivo electrónico se desecha en un vertedero o basurero no adecuado, una sustancia peligrosa podría filtrarse en la tierra y aparecer posteriormente en la cadena de alimentación, pudiendo dañar su estado de salud. Al sustituir un electrodoméstico o dispositivo electrónico por un modelo nuevo, el establecimiento minorista está obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin cargo económico alguno para el cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente, ya que son dañinas para el medio ambiente.

Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el Protocolo de Kioto. Los trabajos de mantenimiento y de desmontaje quedan reservados a personal con formación al respecto.

Este equipo contiene el refrigerante R32 en la cantidad indicada en la tabla arriba expuesta. No libere R32 a la atmósfera. R32 es un gas fluorado de invernadero con un potencial de calentamiento global (GWP) = 675.

Internet:

Para una mayor comodidad, se puede descargar la última versión del manual de instrucciones de uso y/o manual de servicios en www.qlima.com.

Madame, Monsieur,

1.3 Área de trabajo general

2 REPARACIONES DE COMPONENTES VEDADOS

Funcionamiento del control remoto

Funcionamiento TIMER (Temporizador)

Temporizador combinado

TIMER OFF (Desactivar temporizador) --> TIMER ON (Activar temporizador)

(On (Activar) --> Stop (Parar) --> Start (Iniciar) funciona)

8. Modo de calentamiento.
