TCOS 15201 - Lijadora EINHELL - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato TCOS 15201 EINHELL en formato PDF.
| Características técnicas | Lijadora orbital |
|---|---|
| Potencia | 150 W |
| Velocidad en vacío | 12000 rpm |
| Diámetro de la plataforma de lijado | 125 mm |
| Tipo de papel abrasivo | Autoadherente |
| Peso | 1,2 kg |
| Uso | Ideal para lijar superficies de madera, metal y plástico |
| Mantenimiento | Limpieza regular del filtro de polvo y reemplazo del papel abrasivo |
| Seguridad | Usar gafas de protección y mascarilla antipolvo |
| Información general | Garantía de 2 años, diseño ergonómico para mayor comodidad de uso |
Preguntas frecuentes - TCOS 15201 EINHELL
Descarga las instrucciones para tu Lijadora en formato PDF gratis! Encuentra tus instrucciones TCOS 15201 - EINHELL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TCOS 15201 de la marca EINHELL.
MANUAL DE USUARIO TCOS 15201 EINHELL

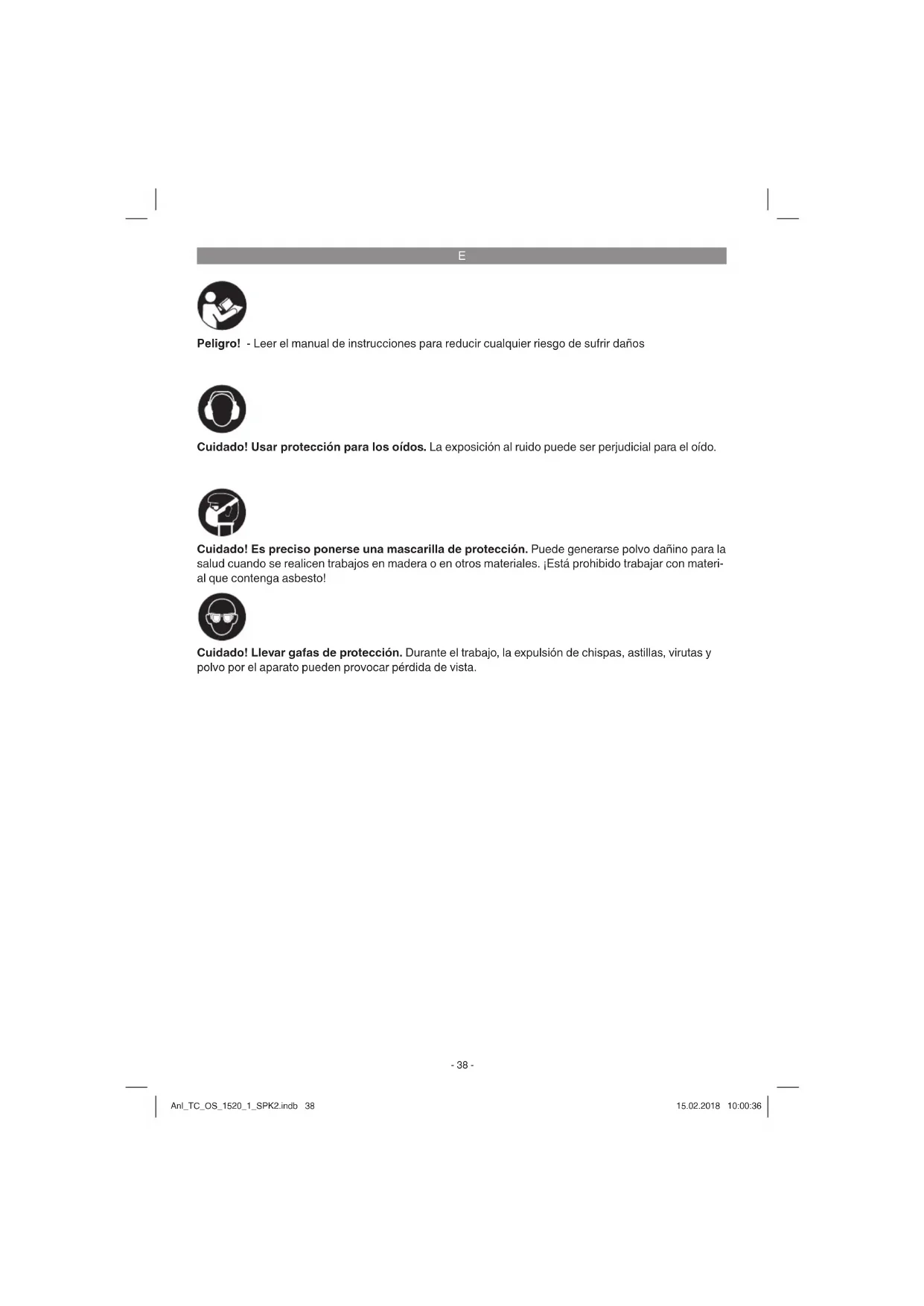

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi- al que contenga asbesto! Anl_TC_OS_1520_1_SPK2.indb 38Anl_TC_OS_1520_1_SPK2.indb 38 15.02.2018 10:00:3615.02.2018 10:00:36E
Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores.
2. Descripción del aparato y
2.1 Descripción del aparato (fi g. 1)
1. Empuñadura adicional
2. Interruptor de servicio
3. Botón de enclavamiento
5. Adaptador de aspiración de polvo
Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.
Abrir el embalaje y extraer cuidadosamente el aparato.
Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).
Comprobar que el volumen de entrega esté completo.
Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.
Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!
Adaptador de aspiración de polvo
Instrucciones de seguridad
La máquina ha sido concebida para lijar madera, hierro, plástico y materiales similares utilizando el papel abrasivo correspondiente. La máquina no está indicada para lijar en húmedo. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. Anl_TC_OS_1520_1_SPK2.indb 39Anl_TC_OS_1520_1_SPK2.indb 39 15.02.2018 10:00:3715.02.2018 10:00:37E
4. Características técnicas
Tensión de red: ...............................230 V~ 50 Hz Consumo de energía: ................................ 150 W Velocidad marcha en vacío: ..............12000 r.p.m Vibraciones: ......................................24000 r.p.m Superfi cie abrasiva: .........................187 x 90 mm Tamaño del papel abrasivo (sujeción mecánica):..........230 x 93 mm Tamaño del papel abrasivo (velcro): 187 x 93 mm Clase de protección: ..................................... II/
Peso: ..........................................................1,5 kg Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 60745. Nivel de presión acústica L
............................................3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 60745. Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s
El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excep- cionales, variar o superar el valor indicado depen- diendo de las circunstancias en las que se utilice la herramienta eléctrica. El valor de emisión de vibraciones indicado pue- de utilizarse para comparar la herramienta con otras. El valor de emisión de vibraciones indicado tam- bién puede utilizarse para una valoración prelimi- nar de los riesgos. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!
Emplear sólo aparatos en perfecto estado.
Realizar el mantenimiento del aparato y limpi- arlo con regularidad.
Adaptar el modo de trabajo al aparato.
No sobrecargar el aparato.
En caso necesario dejar que se compruebe el aparato.
Apagar el aparato cuando no se esté utilizan- do.
Llevar guantes. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utili-
ce una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibracio-
nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.
5. Antes de la puesta en marcha
Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Aviso! Desenchufar el aparato antes de realizar ajustes.
5.1 Montaje del adaptador para aspirador
(fi g. 2) Introducir el adaptador de aspiración (5) en la conexión del aspirador (a) y girarlo como se mu- estra en la fi g. 2. Conectar el adaptador (5) a un aspirador adecuado. ¡Atención! ¡Por motivos de salud, es imprescindible utilizar un equipo de aspiración de polvo! Anl_TC_OS_1520_1_SPK2.indb 40Anl_TC_OS_1520_1_SPK2.indb 40 15.02.2018 10:00:3715.02.2018 10:00:37E
5.2 Fijación del papel abrasivo mediante un
dispositivo de sujeción (fi g. 3-6) Utilizar exclusivamente papel abrasivo que dis- ponga de las dimensiones correspondientes y las perforaciones adecuadas.
Elevar la palanca (7) situada en la parte de- lantera de la lijadora orbital.
Introducir papel abrasivo hasta el tope del dispositivo de sujeción abierto y cerrar la pa- lanca.
Colocar el papel abrasivo de forma tensada sobre la placa móvil (6) y sujetarlo otra vez con la segunda palanca (7) en la parte poste- rior de la lijadora orbital.
Asegurarse de que las perforaciones coinci- dan con las de la plancha.
5.3 Fijación del papel abrasivo mediante un
Utilizar exclusivamente papel abrasivo que disponga de las dimensiones correspondien- tes y la perforación adecuada.
Colocar el papel abrasivo en la placa móvil (6) según se muestra en la figura 7. Asegurar- se de que las perforaciones coincidan con las de la plancha.
Conexión: Pulsar el interruptor (2). Funcionamiento en continuo: Asegurar el interruptor (2) con el botón de encla- vamiento (3). Desconexión: Soltar el interruptor (2).
6.2 Cómo trabajar con la lijadora orbital:
Apoyar toda la superficie del disco abrasivo.
Conectar la máquina y aplicar una presión moderada sobre la pieza, realizando mo- vimientos longitudinales y transversales o circulares.
Se recomienda usar un granulado de mayor tamaño para el lijado en grueso y un granu- lado más fino para el lijado de precisión. Se puede determinar el granulado más apropia- do realizando pruebas de lijado. ¡Atención! El polvo que se genera al trabajar con la herrami- enta puede ser nocivo para la salud:
llevar siempre unas gafas protectoras y una mascarilla mientras se realicen trabajos de lijado.
Todas las personas que trabajen con el aparato o accedan al lugar de trabajo deben llevar una mascarilla.
En el puesto de trabajo no se puede comer, beber ni fumar.
No trabajar pinturas que contengan plomo.
7. Cambio del cable de conexión a
la red eléctrica Peligro! Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro.
8. Mantenimiento, limpieza y pedido
de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.
Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.
Se recomienda limpiar el aparato tras cada uso.
Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica. Anl_TC_OS_1520_1_SPK2.indb 41Anl_TC_OS_1520_1_SPK2.indb 41 15.02.2018 10:00:3715.02.2018 10:00:37E
En caso de formación excesiva de chispas, ponerse en contacto con un electricista espe- cializado para que compruebe las escobillas de carbón. Peligro! Las escobillas de carbón sólo deben ser cambiadas por un electricista.
No hay que realizar el mantenimiento a más piezas en el interior del aparato.
8.4 Pedido de piezas de recambio:
Al solicitar recambios se indicarán los datos si- guientes:
No. de artículo del aparato
No. de identidad del aparato
No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info
9. Eliminación y reciclaje
El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.
Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_TC_OS_1520_1_SPK2.indb 42Anl_TC_OS_1520_1_SPK2.indb 42 15.02.2018 10:00:3715.02.2018 10:00:37E
Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_TC_OS_1520_1_SPK2.indb 43Anl_TC_OS_1520_1_SPK2.indb 43 15.02.2018 10:00:3715.02.2018 10:00:37E
Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Escobillas de carbón, plancha abrasiva Material de consumo/Piezas de consumo* Papel abrasivo Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TC_OS_1520_1_SPK2.indb 44Anl_TC_OS_1520_1_SPK2.indb 44 15.02.2018 10:00:3715.02.2018 10:00:37E
Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa- rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TC_OS_1520_1_SPK2.indb 45Anl_TC_OS_1520_1_SPK2.indb 45 15.02.2018 10:00:3715.02.2018 10:00:37P
