MANUAL DE USUARIO BFU5456GB BRANDT

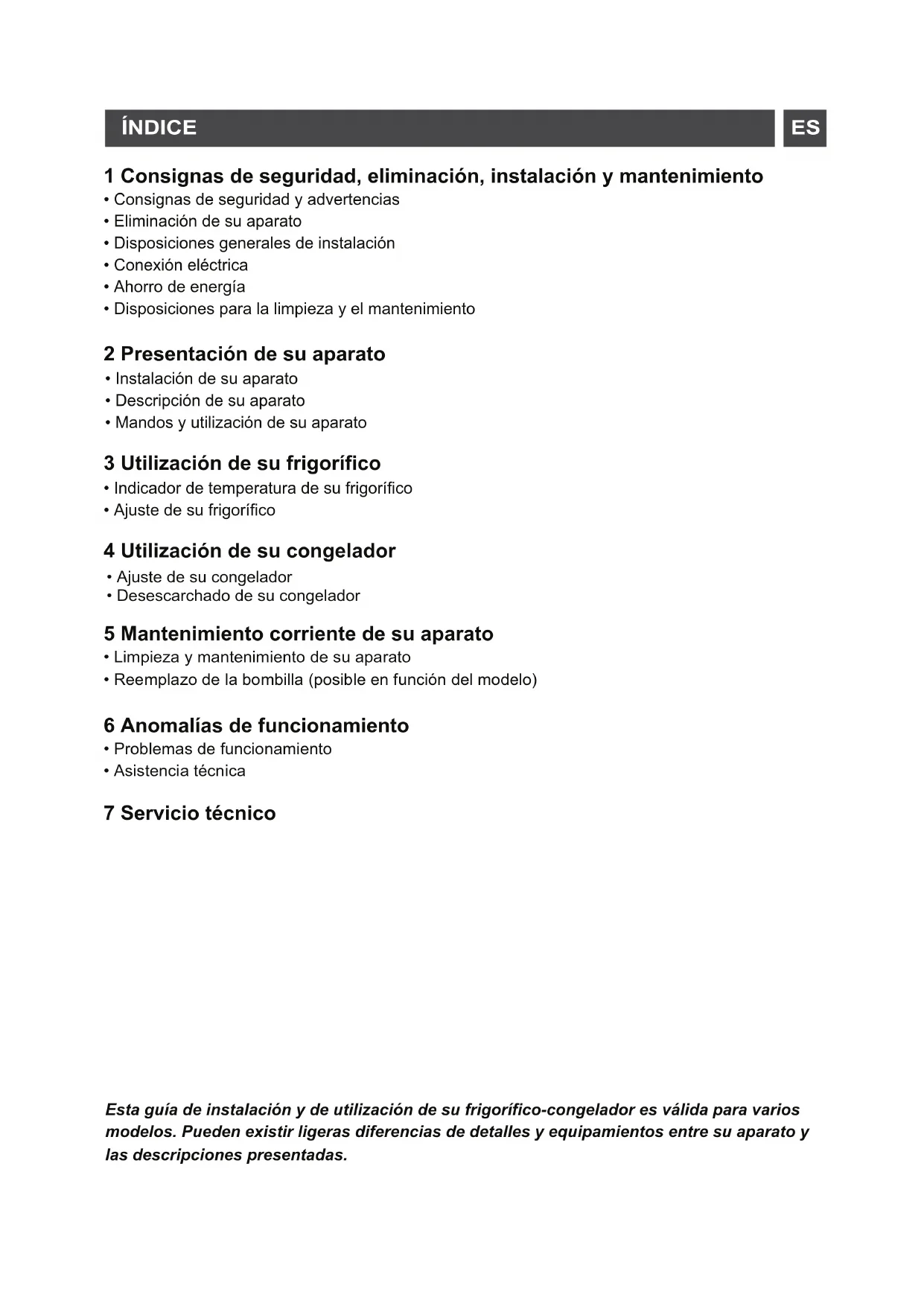

ES GUÍA DE INSTALACIÓN Y DE UTILIZACIÓN

1 Consignas de seguridad, eliminación, instalación y mantenimiento

• Consignas de seguridad y advertencias • Eliminación de su aparato • Disposiciones generales de instalación • Conexión eléctrica • Ahorro de energía • Disposiciones para la limpieza y el mantenimiento

2 Presentación de su aparato

• Instalación de su aparato • Descripción de su aparato • Mandos y utilización de su aparato

3 Utilización de su frigorífico

• Indicador de temperatura de su frigorífico • Ajuste de su frigorífico

4 Utilización de su congelador

• Ajuste de su congelador • Desescarchado de su congelador 5 Mantenimiento corriente de su aparato
• Limpieza y mantenimiento de su aparato

• Reemplazo de la bombilla (posible en función del modelo)

6 Anomalías de funcionamiento

• Problemas de funcionamiento

Esta guía de instalación y de utilización de su frigorífico-congelador es válida para varios modelos. Pueden existir ligeras diferencias de detalles y equipamientos entre su aparato y las descripciones presentadas. !Este aparato es conforme a las normas europeas

CONSIGNAS DE SEGURIDAD

Para su seguridad y una utilización correcta de su aparato, lea atentamente este manual (incluidas las advertencias y los consejos útiles que contiene) antes de la instalación y la primera utilización. Con el fin de evitar dañar el aparato y/o herirse inútilmente, es importante que las personas que vayan a utilizarlo hayan tenido completamente conocimiento de su modo de funcionamiento así como de las consignas de seguridad. Conserve este manual y piense en guardarlo cerca del aparato, para que se transmita con este último en caso de venta o traslado. Esto permitirá garantizar un funcionamiento óptimo y evitar cualquier riesgo de herida. El fabricante no podrá ser considerado como responsable en caso de mala manipulación del aparato.

ADVERTENCIAS ! Este aparato está destinado a utilizarse en aplicaciones domésticas y similares como: – los rincones de cocinas reservados al personal de las tiendas, oficinas y otros entornos profesionales; – las granjas y la utilización por los clientes de los hoteles, moteles y otros entornos de carácter residencial;– los entornos de tipo habitaciones de huéspedes; – la restauración y otras aplicaciones similares excepto la venta al por menor. Seguridad de los niños y otras personas vulnerables: ! Este aparato puede ser utilizado por niños de al menos 8 años y por personas que tengan capacidades físicas, sensoriales o mentales reducidas, o privadas de experiencia o de conocimiento, si son supervisados correctamente o si se les proporciona instrucciones relativas a la utilización del aparato en total seguridad y se han comprendido los riesgos que se corren. ! Los niños no deben jugar con el aparato. ! La limpieza y el mantenimiento por el usuario no deben ser efectuados por los niños sin supervisión. ! Conserve todos los embalajes fuera de alcance de los niños, ya que existe un riesgo de sofocación. ! No deje que los niños jueguen con el aparato, aleje a los animales domésticos. ! Los aparatos usados deben inmediatamente volverse inutilizables. Desconecte y corte el cable de alimentación al ras del aparato. Vuelva inutilizable el cierre de la puerta, o mejor aún, desmonte la puerta con el fin de evitar por ejemplo que un niño o un animal corra el riesgo de quedar encerrado dentro jugando. Si se producen incidentes y no puede solucionarlos con los consejos que le damos (ver capítulo “Anomalías de funcionamiento”), recurra exclusivamente a los centros de servicio técnico autorizados o a un profesional cualificado. ATENCIÓN ! Su aparato debe instalarse, fijado en caso necesario, y utilizarse de acuerdo con las instrucciones de este manual,con el fin de evitar cualquier riesgo debido a su eventual inestabilidad o a una mala instalación. ! Mantener liberadas las aperturas de ventilación en el recinto del aparato o en la estructura de encastramiento. ! No utilizar dispositivos mecánicos u otros medios para acelerar el proceso de desescarchado, salvo los recomendados por el fabricante. ! No dañar el circuito de refrigeración. ! No utilizar aparatos eléctricos dentro del compartimento de almacenamiento de los productos, a menos que sean del tipo recomendado por el fabricante. ! No almacenar en este aparato sustancias explosivas como aerosoles que contengan gases propulsores inflamables. ! Nunca exponga el aparato a una llama. ! Pare el aparato y desconéctelo antes de limpiarlo o desplazarlo. ! Para los modelos equipados de un distribuidor de agua o de un compartimento de hielos, sólo llénelo o conéctelo a una alimentación de agua potable. ! Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio de postventa o personas de calificación similar para evitar un peligro. Los agentes de refrigeración y aislamiento utilizados en este aparato contienen gases inflamables. Cuando elimine el sistema, hágalo en un centro de recogida autorizado. Nunca exponga el aparato a las llamas. Líquido refrigerante El circuito de refrigeración de este aparato contiene isobutano refrigerante (R600a); se trata de un gas refrigerante más respetuoso del medio ambiente pero sin embargo altamente inflamable. Durante el transporte y lainstalación del aparato, cerciórese de que ninguno de los componentes del circuito de refrigeración esté dañado. Atención: Riesgo de incendio Si el circuito de refrigeración estuviere dañado: - Evite las llamas desnudas y cualquier fuente de inflamación. - Ventile bien la habitación donde se encuentre el aparato. Es peligroso modificar la composición de este aparato, de cualquier forma que sea. Cualquier daño en el cordón puede causar un cortocircuito, y/o una electrocución. ELIMINACIÓN Este símbolo indica que este aparato no debe tratarse como un residuo doméstico. Su aparato contiene numerosos materiales reciclables. Por lo tanto está marcado con este logotipo con el fin de indicarle que los aparatos usados deben entregarse en un punto de recogida habilitado. Infórmese ante su distribuidor o los servicios técnicos de su ciudad para conocer los puntos de recogida de los aparatos usados más próximos a su domicilio. De este modo, el reciclaje de los aparatos que organiza el fabricante se efectuará en óptimas condiciones, de acuerdo con la Directiva Europea sobre los residuos de equipos eléctricos y electrónicos. Le agradecemos su colaboración con la protección del medio ambiente. Algunos materiales de embalaje de este aparato también son reciclables.Participe en su reciclaje y ayude a proteger el medio ambiente llevándolos a los contenedores municipales previstos para ello. De conformidad con las disposiciones legales más recientes en materia de protección y respeto del medio ambiente, su aparato no contiene H.F.C., sino un gas refrigerante llamado R600a. Por otra parte, el tipo exacto de gas refrigerante utilizado en su aparato se indica claramente en la placa descriptiva que se encuentra dentro de su aparato, en la pared izquierda inferior. El R600a es un gas no contaminante que no perjudica la capa de ozono y cuya contribución al efecto invernadero es casi nula.

APARATO Atención: Sólo una instalación correcta de su aparato que respete las prescripciones que se le proporcionan en esta guía de instalación y utilización le permitirá conservar sus alimentos en buenas condiciones, y con un consumo de energía optimizado. INSTALACIÓN ! Si su aparato está equipado de ruedas, recuerde que únicamente sirven para facilitar los pequeños movimientos. No lo desplace sobre trayectos más largos. ! Proceda primero a la limpieza antes de conectar su aparato a la red eléctrica. Antes de cualquier operación de mantenimiento, desconecte su aparato. No tire del cordón de alimentación, tome directamente el enchufe.! Coloque el aparato en una habitación seca y ventilada. ! Evite los balcones, las verandas, las terrazas, el calor excesivo en verano y el frío en invierno podrían impedir el buen funcionamiento de su aparato, incluso dañarlo. ! No lo coloque cerca de una fuente de calor como un horno o un radiador por ejemplo. ! Mantenga una distancia mínima entre su frigorífico y los otros muebles de 3 a 5 cm sobre los lados y 10 cm en la parte superior para una buena circulación del aire alrededor del aparato. ! Coloque el aparato a una distancia adecuada de la pared por medio de las traviesas que pueden proporcionarse en la bolsa de accesorios. ! Su aparato ha sido diseñado para un funcionamiento óptimo a una determinada temperatura ambiente. Se dice entonces que está diseñado para una “clase climática” particular. Esta clase climática se indica claramente en la placa descriptiva situada dentro de su aparato, en la pared izquierda inferior. Más allá de estas temperaturas, los rendimientos de su aparato pueden verse disminuidos. Clase Temperatura ambiente SN de + 10°C + a 32°C

de + 16°C + a 43°C Consejos: Una vez instalado su aparato, regule sus pies de tal modo que esté inclinado ligeramente hacia atrás, de este modo facilitará el cierre correcto de la puerta. Antes de colocar los alimentos, limpie el interior y el exterior de su aparato con bicarbonato de sosa disuelto en agua (1 cuchara sopera de bicarbonato para 4 litros de agua). No utilice alcohol, polvos abrasivos o detergentes que podrían dañar las superficies. (Ver capítulo “Limpieza de su aparato”).CONEXIÓN ELÉCTRICA La instalación eléctrica debe ajustarse a las normas vigentes y debe ser capaz de resistir la potencia máxima mencionada en la placa descriptiva. La toma debe conectarse debidamente a la tierra. No podemos considerarnos responsables de cualquier incidente causado por una mala instalación eléctrica. Consejos para la instalación Eléctrica

• No utilice prolongadores, ni adaptadores, ni tomas múltiples.

• Nunca suprima la puesta a la tierra.

• La toma de corriente debe ser fácilmente accesible pero estar fuera del alcance de los niños. En caso de incertidumbre, diríjase a su instalador. Su aparato se ajusta a las directivas europeas y a sus modificaciones.

Para limitar el consumo eléctrico de su aparato:

• Instálelo en un lugar apropiado (ver capítulo “Instalación de su aparato”).

• Mantenga las puertas abiertas el menor tiempo posible.

• No introduzca alimentos aún calientes en su frigorífico o congelador, en particular si se trata de sopas o preparaciones que liberen una gran cantidad de vapor.

• Vele por el funcionamiento óptimo de su aparato no dejando acumularse demasiada escarcha en el congelador (descongélelo cuando el espesor de escarcha supere 5-6 mm) y limpiando periódicamente el condensador (ver capítulo “Mantenimiento corriente desu aparato”).

• Controle regularmente las juntas de las puertas y cerciórese de que siempre cierran eficazmente. Si no es el caso, diríjase a su servicio técnico.

• No lo deje ajustado a una temperatura demasiado baja.

• El incumplimiento de la disposición de los cajones, recipientes y estantes podría producir un aumento del consumo de energía. Atención Si el aparato ha sido transportado a su hogar en posición horizontal, colóquelo en posición vertical y espere dos horas antes de conectarlo. Una pequeña cantidad de aceite puede haber pasado al circuito de refrigeración, debe dejarle el tiempo de bajar hacia el motor antes de conectar el aparato, ya que de lo contrario, corre el riesgo de dañarlo. Antes de cualquier operación de mantenimiento, desconecte el enchufe de alimentación eléctrica. No tire del cordón de alimentación, tome directamente el enchufe. LIMPIEZA Y MANTENIMIENTO ! Antes de cualquier mantenimiento, desconecte el aparato y corte la corriente. ! No limpie el aparato con objetos metálicos, un sistema de vapor, aceites volátiles, solventes orgánicos o componentes abrasivos. ! No utilice objetos cortantes o puntiagudos para retirar el hielo. Utilice un raspador de plástico.

Para remplazar la bombilla de alumbrado, si esto es posible por el usuario, remitirse a la sección “Mantenimiento corriente” de este manual. Siempre asegúrese de desconectar su aparato antes. ATENCION: Si el aparato está equipado con una iluminación LED, solo puede ser reemplaz- ado por un técnico cualificado.1 DESCRIPCIÓN DEL APARATO, PIEZAS BÁSICAS (fig. 1) ¡IMPORTANTE! LOS ACCESORIOS DEL APARATO ENUMERADOS A CONTINUACIÓN PUEDEN DIFERIR DE LOS ACCESORIOS DEL APARATO QUE USTED HA COMPRADO EN CANTIDAD Y EN DISEÑO. Esta descripción se adapta a todo el grupo de frigoríficos- congeladores uno al lado del otro. A – congelador B – frigorífico

Rueda del termostato - regulador de la temperatura 9 Anaquel para botellas**

Interruptor de encendido/apagado de la luz interior 10 Limpiador del canal de agua de deshielo

Indicador de fuente de alimentación (luz verde) 11 Caja para frutas y verduras

Indicador de subida de temperatura (luz roja) 12 Tapa inferior 5 Ventilador 13 Estantes de puerta ajustables en altura 6 Sección "Congelación rápida" 14 Anaqueles de vidrio ajustables en altura*** 7 Sección de productos congelados (s)* 15 Condensador 8 Sección "Maxi Box" 16 Bandeja de escurrimiento del agua de deshielo17 Compresor

• - 5 unidades en los modelos BFU5636SW y BFU5636SX; ** - en los modelos BFL5636BX y BFL5636BW; *** - 5 unidades en los modelos BFL5636BX y BFL5636BW. POSICIONAMIENTO ! Colocar el aparato en una habitación seca y bien ventilada. ¡ADVERTENCIA! El aparato no se debe poner en funcionamiento en un cuarto o una veranda sin calefacción. Colocar el aparato lejos de las fuentes de calor tales como estufas de cocina/hornos, radiadores, o bajo la luz directa del sol. ¡ADVERTENCIA! El aparato no debe tocar ninguna tubería de calefacción, de gas o de suministro de agua o cualquier otro dispositivo eléctrico. ! ! No cubrir los agujeros de ventilación en la parte superior del aparato; debe haber una buena circulación de aire alrededor del aparato. Debe haber una separación de por lo menos 10 cm entre la parte superior del cuerpo del aparato y cualquier mueble que pueda estar encima de éste. Si no se sigue este requisito, el aparato consumirá más energía eléctrica y su compresor podría recalentarse (ver fig.). Si se coloca el aparato en un nicho, se debe dejar una separación entre las paredes, los muebles u otros aparatos: - para los modelos BFL5456BW, BFU5456SW – 1550 mm; - para los modelos BFL5636BW, BFU5636SW, BFL5636BX, BFU5636SX – 1730 mm. ! El aparato debe colocarse sobre una superficie nivelada y no debe tocar la pared. En caso de necesidad, regular la altura del aparato ajustando los pies de nivelación: al girarlos hacia la derecha, la parte frontal del aparato sube, y al girarlos hacia la izquierda, baja. Si se inclina el aparato ligeramente hacia atrás, las puertas se cerrarán solas. ! ¡Atención! Si coloca el aparato en una esquina, se debe dejar al menos una separación de 235 milímetros entre el cuerpo del aparato y la pared para poder abrir lo suficiente la puerta del frigorífico o del congelador (ver fig.)."• ! ¡Atención! Si coloca el aparato en un nicho, se debe dejar al menos una separación de 1210 mm entre las paredes, los muebles y otros aparatos de modo que la puerta del frigorífico o del congelador se puedan abrir lo suficiente (ver fig.).

FUNCIONAMIENTO ¡IMPORTANTE! RECOMENDAMOS confiar el trabajo de conectar el frigorífico BFL5456GB y el congelador BFU5456GB a un técnico. Pero observe que este trabajo no está incluido en nuestro servicio de garantía. Si decide conectar estos aparatos y prepararlos para la operación usted mismo, recomendamos que alguien le ayude. Necesitará: un destornillador PH2, una llave de tubo tipo t No.8 y una llave No.10. Nunca acostar los aparatos horizontalmente al conectarlos. Preparación de los aparatos para conectar

1. Si el aparato se trae de un ambiente frío (temperatura no superior a +12 °C), debe esperar

dos horas antes de conectarlo.

2. El aparato no debe conectarse hasta que todo el embalaje y los materiales de transporte

hayan sido retirados.

3. Desembalar los aparatos. Retirarlos de las bases de poliestireno. Retirar todas las cintas del

4. Al colocar los aparatos en el lugar designado, inclinarlos ligeramente hacia atrás: las ruedas

de la parte posterior permitirán colocarlos fácilmente en el lugar deseado. Nunca levantar o empujar el frigorífico y el congelador sujetando sus manijas ya que podrían romperse.

5. Retirar la cinta roja: está pensada sólo para el transporte.

6. Eliminar apropiadamente el embalaje.

7. Sacar los soportes 1 fuera de la bolsa e introducirlos en las

ranuras 2 en la parte de superior de la parte trasera de los aparatos (ver esquema).

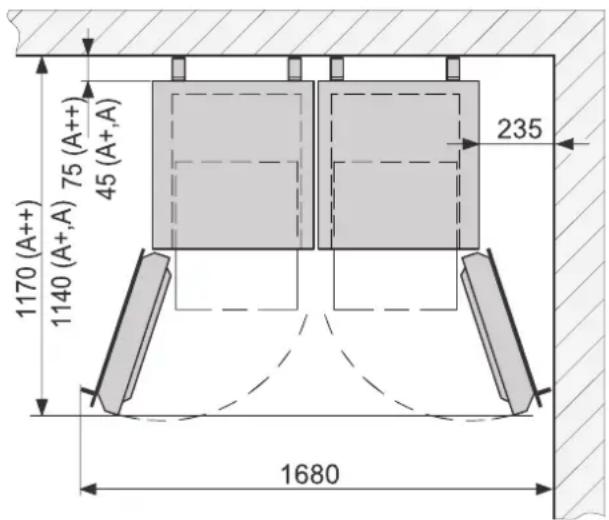

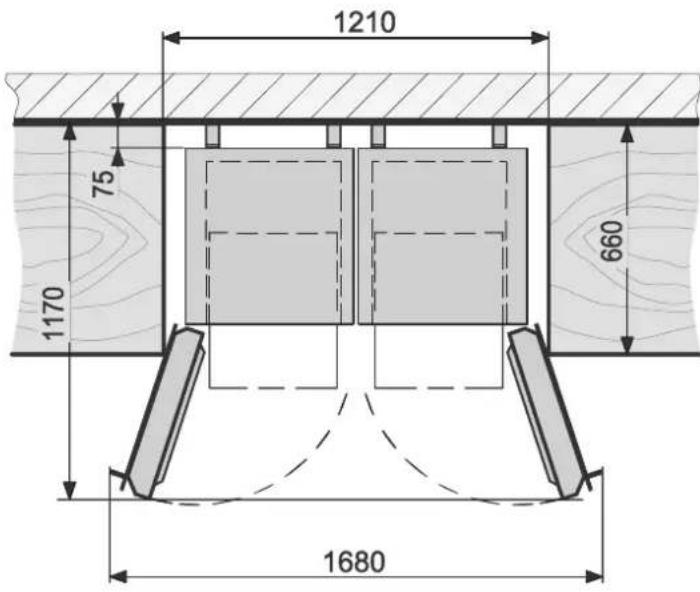

8. Colocar el frigorífico y el congelador a aproximadamente 1 metro

de la pared donde serán colocados. Colocar los aparatos uno al lado del otro, con el congelador a la izquierda y el frigorífico a la derecha.

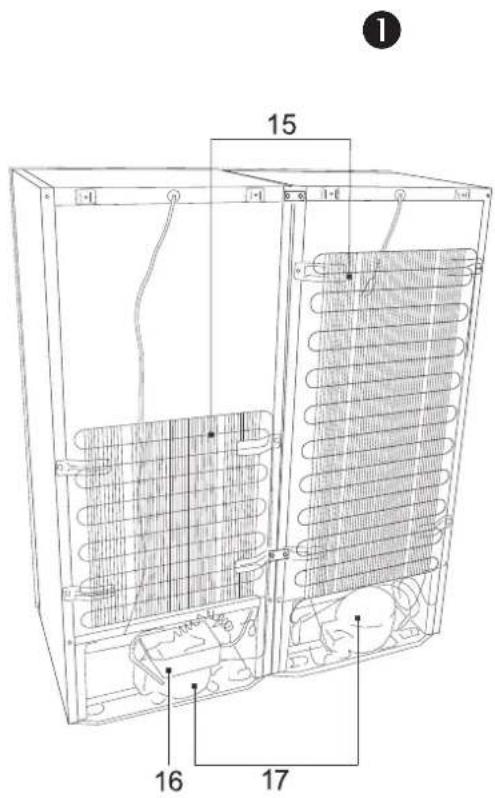

9. Las piezas necesarias para conectar los dos aparatos están embaladas con el congelador:

! cinta delantera 1 (Cant: 1) - fijada en la pared trasera del congelador, detrás de su condensador;! tapa de cinta superior 2 con una base adhesiva (Cant.: 1) (en la bolsa dentro del congelador);

! tapa inferior 3 (Cant: 1) - (la bolsa está fijada al condensador del congelador);

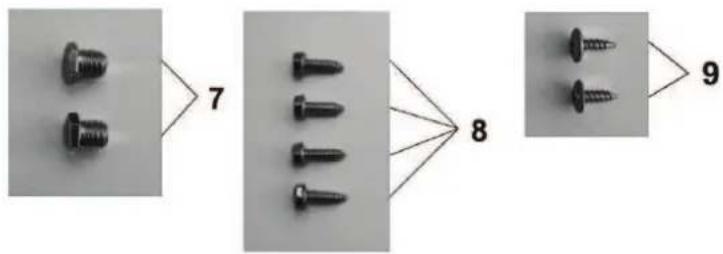

! pernos 7 (Cant: 2); pernos autorroscantes 8 (Cant: 4); pernos autorroscantes 9 (Cant: 2); (en la bolsa dentro del congelador);¡IMPORTANTE! Antes de comenzar a trabajar, ajustar su altura girando las patas externas 10 y las patas internas 11 (fig. 2). Cuando las patas se giran a la derecha, la parte frontal del aparato se levanta, cuando se giran a la izquierda, se baja. Cerciorarse de que ambos aparatos estén estables. Conexión de los aparatos Comenzar por conectar los aparatos en la parte posterior.

1. Separar un aparato del otro, dejando una

distancia de 7 mm entre ellos.

2. Desatornillar los tornillos 12 en la parte

superior de la parte trasera de los aparatos (fig. 3).

3. Atornillar la placa trasera 6 en la parte trasera

de los aparatos (fig. 3). Volver a atornillar los tornillos 12.

4. Fijar la placa trasera 6 utilizar los pernos

autorroscantes 9 (de la bolsa) donde se localizan los agujeros señalados (fig. 3).

5. Empujar cuidadosamente los dos aparatos en

su lugar previsto. Recomendamos hacer esto con la ayuda de alguien, inclinando levemente los aparatos hacia atrás.

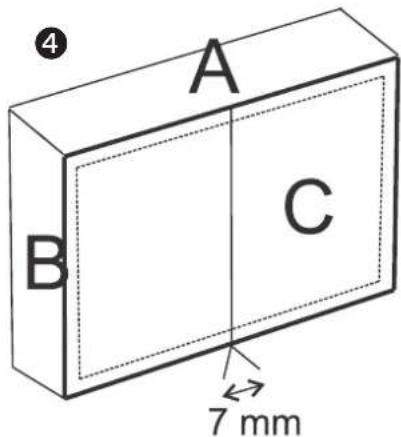

6. Una vez que haya colocado ambos aparatos en el lugar

deseado, cerciorarse otra vez que (fig. 4): - los planos superiores A coincidan; - haya una separación de 7 mm entre los aparatos; - los planos frontales B coincidan cuando las puertas de ambos aparatos estén abiertas; - los planos frontales C del vidrio de la puerta del frigorífico y del congelador coincidan. Astucia: Si tiene problemas para conectar ambos aparatos, intente girar las patas interiores 11 hasta adentro de modo que no toquen el piso. Si tiene problemas para ajustarlas, utilice las astucias en la sección "Ajuste de la posición de la puerta" a continuación.

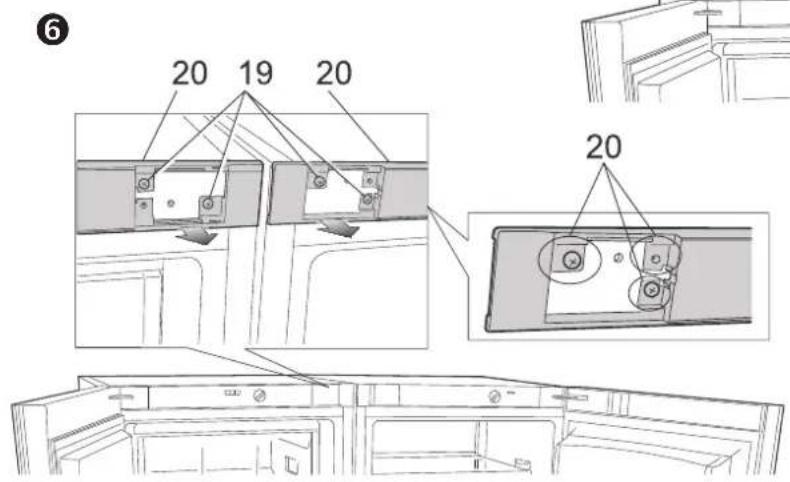

#7. Retirar las dos tapas decorativas 17 (fig. 5). Tirar de éstas hacia usted donde se encuentran los ganchos

18. Si tiene dificultad para

retirarlas, doble los ganchos utilizando un destornillador. 8.Desatornillar los cuatro tornillos 19 y aflojar las abrazaderas de los paneles decorativos 20 tirando de ellos hacia usted (fig. 6).

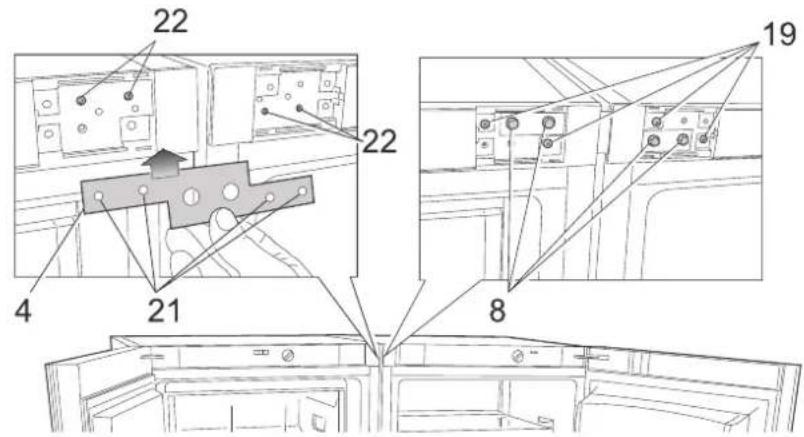

9. Tomar la placa 4 y empujarla

debajo de los paneles decorativos aflojados de modo que sus agujeros21 coincidan con los agujeros 22 de los aparatos (fig. 7).

10. Fijar la placa utilizando cuatro

pernos 8. Volver a fijar los paneles decorativos utilizando los tornillos previamente desatornillados 19 (fig. 7).

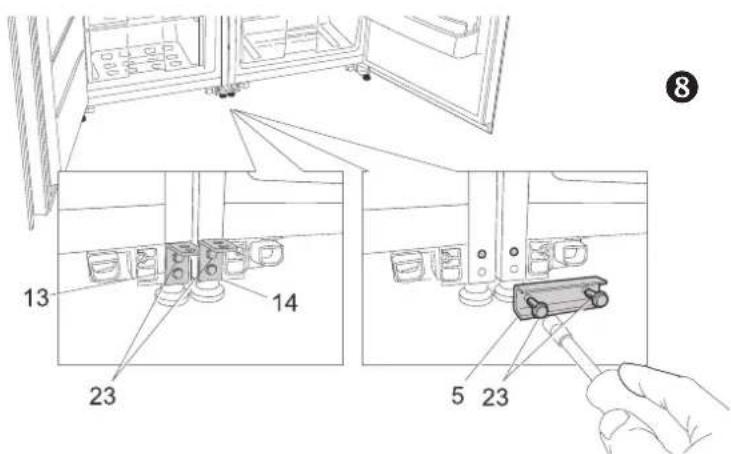

11. Desatornillar los pernos 23, los

soportes inferiores de fijación 13 y 14 y sacar los soportes (fig. 8). Fijar la placa inferior 5 en su lugar utilizando los mismos pernos. Atornillar los pernos en los agujeros de fijación de los soportes de la tapa.

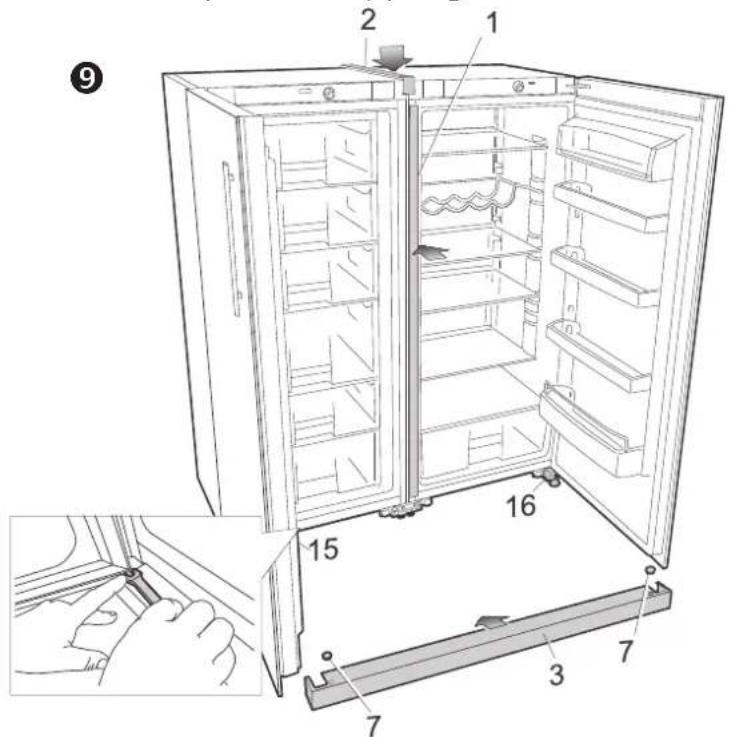

'12. Retirar la película protectora de la cinta superior 2 (fig. 9). Fijar la cinta superior en ambos aparatos. Comenzar por pegar la pieza doblada en la parte frontal, y luego continuar hacia la parte posterior de los aparatos.

13. Introducir la cinta frontal 1 en la

separación entre el frigorífico y el congelador: empujarla lentamente con el lado estrecho en la separación entre ambos aparatos a partir de la tapa (fig. 9).

14. Manteniendo abiertas las puertas de

ambos aparatos, coloque la tapa inferior 3 en los soportes inferiores 15 y 16, fijándola con dos pernos 7 (fig. 9). Introducir los pernos en los agujeros roscados de los soportes 15 y 16 y atornillarlos utilizando una llave No. 10, aplicando una presión hacia abajo con su dedo. Ajuste de la posición de la puerta cuando los planos A o C de los aparatos no están nivelados ! Si la(s) esquina(s) superior(es) de uno (o ambos) aparato está(n) un poco más baja(s) que el plano del cuerpo del aparato A o el vidrio de las puertas no abarca un solo plano C, ajustar la parte inferior o los soportes superiores:

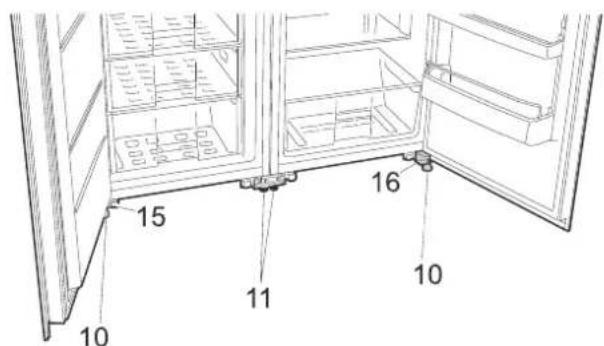

1. Comenzar ajustando los soportes inferiores: "

- Retirar las patas externas 10; - Soltar los pernos que sujetan los soportes inferiores 15 y 16 y empujar los soportes: soporte del frigorífico 15 – a la derecha, soporte del congelador 16 – a la izquierda. - Si la esquina interna superior de la(s) puerta(s) está(n) más alta(s), ajustar los soportes de la manera inversa: soporte del frigorífico 15 – a la izquierda, soporte del congelador 16 – a la derecha.

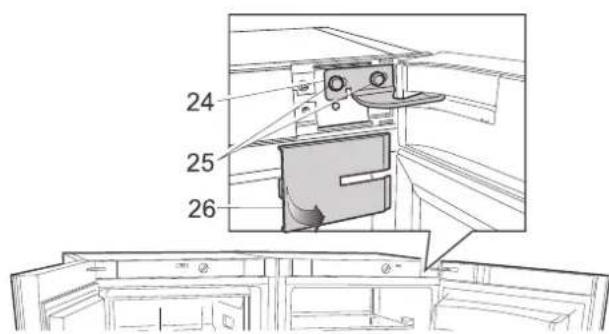

2. ! Si no puede nivelar los aparatos ajustando los

soportes inferiores, intentar ajustar los soportes superiores: - Retirar la tapa 26; Aflojar los pernos 25; - Ajustar la posición de los soportes superiores 24. Nota: El cuadro muestra el soporte superior 24 del frigorífico. El soporte superior del congelador es idéntico, pero los pernos se encuentran en la parte inferior. Zona más fría (El símbolo indica el emplazamiento de la zona más fría de su frigorífico, cuya temperatura es inferior o igual a + 4°C. Esta última se encuentra entre el recipiente de verduras y el anaquel inferior. Dado que los anaqueles son amovibles, controle que el anaquel que delimita la zona fría esté colocado a nivel del autoadhesivo con el fin de garantizar la temperatura en esta zona. Indicador de temperatura Para ayudarle al buen ajuste de su aparato, el frigorífico está equipado de un indicador de temperatura (situado en la zona más fría e identificado por el pictograma adjunto). ! Para la buena conservación de los productos en su frigorífico y, en particular, en la zona más fría, controle que aparezca "OK" en el indicador de temperatura. ! Si no aparece « OK », la temperatura media de la zona es demasiado elevada. Regule el termostato a una posición superior. ! Durante cada modificación del termostato, espere la estabilización de la temperatura dentro del aparato antes de proceder en caso necesario, a un nuevo ajuste. Sólo modifique la posición del termostato progresivamente y espere al menos 12 horas antes de proceder a una nueva verificación y a una eventual modificación. NOTA: Tras aperturas repetidas (o una apertura prolongada) de la puerta, es normal que la inscripción “OK” no aparezca en el indicador de temperatura; espere al menos 12 h antes de reajustar el termostato. Si el evaporador del compartimento refrigerador (pared del fondo del aparato) se cubre anormalmente con escarcha (aparato demasiado cargado, temperatura ambiente elevada, termostato en una posición elevada, aperturas frecuentes de la puerta), coloque progresivamente la rueda del termostato en una posición inferior hasta obtener de nuevo períodos de parada del compresor. En efecto, el desescarchado automático del compartimento refrigerador sólo se efectúa si el compresor se para por intermitencia. REVISIÓN DEL CONTROL MECÁNICO (fig. 1) PANEL DE CONTROL - DESCRIPCIÓN DE SÍMBOLOS Y DE OPERACIONES 1 " RUEDA DEL TERMOSTATO. La temperatura en el aparato se controla utilizando la rueda del termostato dándole vuelta a un lado o al otro. Los valores de la temperatura se indican en la rueda del termostato. La temperatura en el aparato se reduce girando la rueda del termostato hacia la derecha. Más información en "Regulación de temperatura". 3" INDICADOR DEL SUMINISTRO DE ELECTRICIDAD marcado con el símbolo Cuando el aparato está conectado al suministro de electricidad, se enciende la luz indicadora verde. 4 " INDICADOR DE SUBIDA DE TEMPERATURA marcado con el símbolo Cuando la temperatura en el congelador sube por encima de -9 ºC, se enciende la luzindicadora roja. Indica que: ! El congelador se ha apagado por un tiempo largo, o el congelador se ha encendido por primera vez, después del desescarchado o después de perder voltaje. ! La puerta del congelador está abierta o se está abriendo con demasiada frecuencia. ! Se ha cargado una gran cantidad de productos alimenticios no congelados. ! El sistema de congelación está averiado, si el indicador no se apaga después de 6 horas y se escucha que el compresor está funcionando o que el compresor no se apaga. En este caso debe acudir a su agente de servicio (primero cerciorarse de que se han considerado los tres elementos antes mencionados).

REGULACIÓN DE TEMPERATURA

La temperatura fijada en el congelador por el fabricante es -18

La temperatura en el aparato se controla utilizando la rueda del termostato 1 (fig. 1) girándola a un lado o al otro. La indicación de la temperatura en dígitos se muestra al lado de la rueda del termostato. La temperatura se regula en una escala de siete dígitos. 0 = Compresor apagado. ¡ADVER TENCIA! La corriente eléctrica no está apagada. 1 = temperatura más alta (enfriamiento más bajo) 7 = temperatura más baja (enfriamiento más alto) Si los productos alimenticios en el compartimiento del frigorífico están demasiado fríos, fijar la rueda del termostato a 1, 2 ó 3. Si los productos alimenticios en el compartimiento del frigorífico no se han enfriando lo suficiente, fijar la rueda del termostato a 4 o 5 - 7. Fijar la temperatura deseada en el aparato según sus propios requisitos. LA TEMPERATURA EN EL FRIGORÍFICO PUEDE VARIAR DEPENDIENDO DE LA TEMPERATURA AMBIENTE, LA CANTIDAD DE PRODUCTOS ALIMENTICIOS, LA TEMPERATURA DE LOS PRODUCTOS ALIMENTICIOS, Y CUÁNTAS VECES SE ABRE Y SE CIERRA LA PUERTA DEL APARATO. Por lo tanto recomendamos: ! ubicar el aparato lejos de fuentes de calor, ! los alimentos colocados en el aparato no deben estar más calientes que la temperatura ambiente, ! la puerta del aparato no se debe dejar abierta, ! la puerta del aparato no debe abrirse más tiempo que el necesario para sacar o introducir productos alimenticios. SI LA HABITACIÓN ESTÁ FRESCA, EL APARATO ENFRÍA MENOS. POR LO TANTO LA TEMPERATURA EN EL APARATO PUEDE ELEVARSE. Utilizar la rueda del termostato para fijar una temperatura más baja.

El compartimiento frigorífico está pensado para el almacenamiento a corto plazo de productos alimenticios frescos. ! No colocar productos alimenticios calientes en el compartimiento frigorífico; se deben enfriar a la temperatura ambiente. ! Observar estrictamente el tiempo de la validez del producto alimenticio indicado por el fabricante en el embalaje del producto. ! Si en uno de los anaqueles ha colocado muchos platos llenos de líquidos, puede condensarse humedad y formar gotas, que pueden gotear sobre el anaquel de abajo. Para evitar esto, mover algunos objetos llenados de líquidos a otros anaqueles.CONGELACIÓN DE PRODUCTOS ALIMENTICIOS

EN EL COMPARTIMIENTO CONGELADOR

Para congelar productos alimenticios frescos coloque los productos alimenticios frescos en una o dos filas en la sección de congelación rápida. Cuando los productos alimenticios estén congelados, se deben retirar de la sección de congelación rápida y colocarse en los cajones de la sección de almacenamiento. ! NO EXCEDER LA CANTIDAD MÁXIMA DE PRODUCTOS CONGELADOS INDICADOS EN LA TABLA DE DATOS GENERALES (ver página 17). ! Dejar un espacio no inferior a 2,5 cm entre los productos alimenticios que se están congelando y la partición superior (ver fig.)." ! No colocar productos alimenticios desembalados en las secciones del congelador. ! Los alimentos frescos a congelar no debe tocar productos alimenticios ya congelados. ! No congelar los productos alimenticios que estén más calientes que la temperatura ambiente. ! No congelar productos alimenticios líquidos en recipientes o botellas de cristal. No congelar bebidas carbónicas. ! Observar estrictamente las fechas de validez de congelación de los productos alimenticios indicadas por el fabricante en su embalaje. ! RECOMENDAMOS QUE LOS PESCADOS Y SALCHICHAS CONGELADOS SE ALMACENEN EN EL COMPARTIMIENTO CONGELADOR NO MÁS DE 6 MESES; QUESOS, AVES DE CORRAL, CERDO, CORDERO - NO MÁS DE 8 MESES; CARNE DE VACA, FRUTAS Y VERDURAS - NO MÁS DE 12 MESES.

DESESCARCHADO DEL COMPARTIMIENTO FRIGORÍFICO

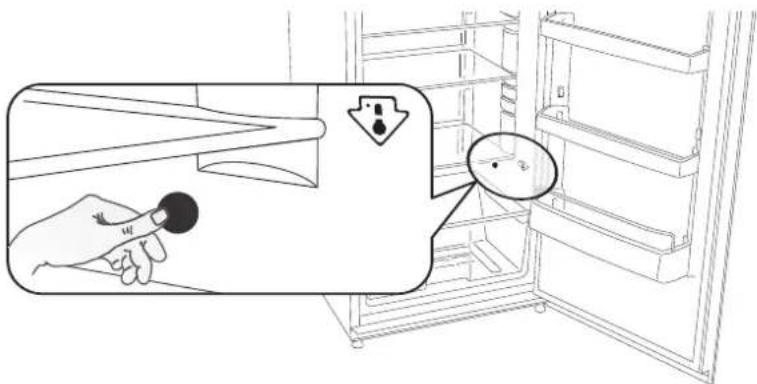

El compartimiento frigorífico se desescarcha automáticamente. Las gotas del hielo que se forman en la pared trasera del compartimiento de refrigeración durante el tiempo en que el compresor no está funcionando y el agua de deshielo se escurre por el canal de bajada hasta la bandeja que está encima del compresor, donde se evapora.

DESESCARCHADO DEL COMPARTIMIENTO CONGELADOR

El compartimiento congelador se debe deshelar no menos de dos veces al año o cuando se forma una capa de hielo mayor a 5 mm. Realizar las acciones se abajo en el orden que se mencionan: ¡ADVERTENCIA! Apagar el aparato y desenchufar el enchufe del conector eléctrico. ! Retirar los productos alimenticios del compartimiento congelador. Los productos alimenticios congelados no se calentarán demasiado mientras está deshelando el compartimiento del congelador si los cubre con un paño grueso y los mantiene en un lugar fresco. ! Sacar el canal de agua derretida, girarlo 180° y colgarlo (ver fig.). Colocar un recipiente bajo el canal de agua derretida. ! Colocar un plato bajo el canal de agua de deshielo. Dejar la puerta del compartimiento congelador abierta. ! Cuando el hielo se derrita, limpiar y secar las superficies y los accesorios del compartimiento congelador. ! Retirar el canal de agua derretida, girarlo 180° otra vez y volverlo a colocar en su lugar original. ! Cerrar la puerta del compartimiento del congelador. Enchufarlo y encender el aparato.

LIMPIAR REGULARMENTE EL APARATO.Recuerde que antes de desescarchar el aparato y limpiar la parte trasera del cuerpo del aparato, debe desconectar el aparato de la toma eléctrica de alimentación tirando del enchufe de la toma de electricidad. ! Proteger las superficies internas del aparato y las piezas de plástico contra las grasas, los ácidos y las salsas. En caso de derramamientos accidentales, limpiar inmediatamente con agua jabonosa caliente o detergente lavavajillas. Secar. ! Limpiar las superficies internas del aparato con agua jabonosa caliente. También puede utilizarse detergente lavavajillas. ! Secar las superficies internas y externas. ! Limpiar regularmente las juntas herméticas de las puertas. Secar. ! LIMPIAR REGULARMENTE EL ESPACIO DEL CANAL DE AGUA DE DESHIELO EN EL FRIGORÍFICO CON UN LIMPIADOR ESPECIAL PARA ESE PROPÓSITO (ver fig.). !Limpiar por lo menos una vez al año el polvo de la parte trasera del cuerpo del aparato y del compresor. Se puede utilizar un cepillo suave, un paño electrostático o una aspiradora para la limpieza (ver fig.)." !NO utilizar detergentes que contengan partículas abrasivas, ácido, alcohol o benceno para limpiar las superficies internas y externas del aparato. ! NO utilizar paños de limpieza o esponjas que tengan superficies ásperas previstas para fregar.

ASTUCIAS PRÁCTICAS Y OBSERVACIONES

! No consumir inmediatamente el hielo fabricado en el congelador. ! Los productos se congelarán más rápidamente si se dividen y embalan en pequeñas porciones. ! Almacenar en un envase hermético en el aparato cualesquiera productos alimenticios que tengan un olor fuerte (ej. pescado fresco, paté de hígado de ganso y queso). ! SI SE VA A APAGAR EL APARATO POR UN LARGO PERÍODO, DEJAR SUS PUERTAS ABIERTAS. Observaciones sobre el ruido de funcionamiento del aparato. A medida que el aparato funcione y pase por el ciclo de congelación, se emitirán varios ruidos. Esto es normal y no es una muestra de algún funcionamiento incorrecto. ! Mientras el refrigerante circula alrededor del sistema de refrigeración, produce sonidos como un murmullo, burbujeo o crujido. ! Pueden escucharse sonidos más fuertes como estallidos o chasquidos por un breve periodo de tiempo a medida que el compresor del congelador se enciende. CAMBIO DE LA DIRECCIÓN DE APERTURA DE LAS PUERTAS Se recomienda que el cambio de la dirección de apertura de las puertas se realice con un ayudante. Necesitará dos llaves inglesas No. 8 y No. 10 y un destornillador. Al cambiar la dirección de apertura de las puertas, NO PUEDE acostar el frigorífico en posición horizontal. Modelos BFL5456BW, BFL5636BW, BFL5636BX Realice las siguientes acciones en el orden que se mencionan (ver la fig. en la página 13): ¡ADVERTENCIA! Apagar el aparato y tirar del enchufe de la toma eléctrica.

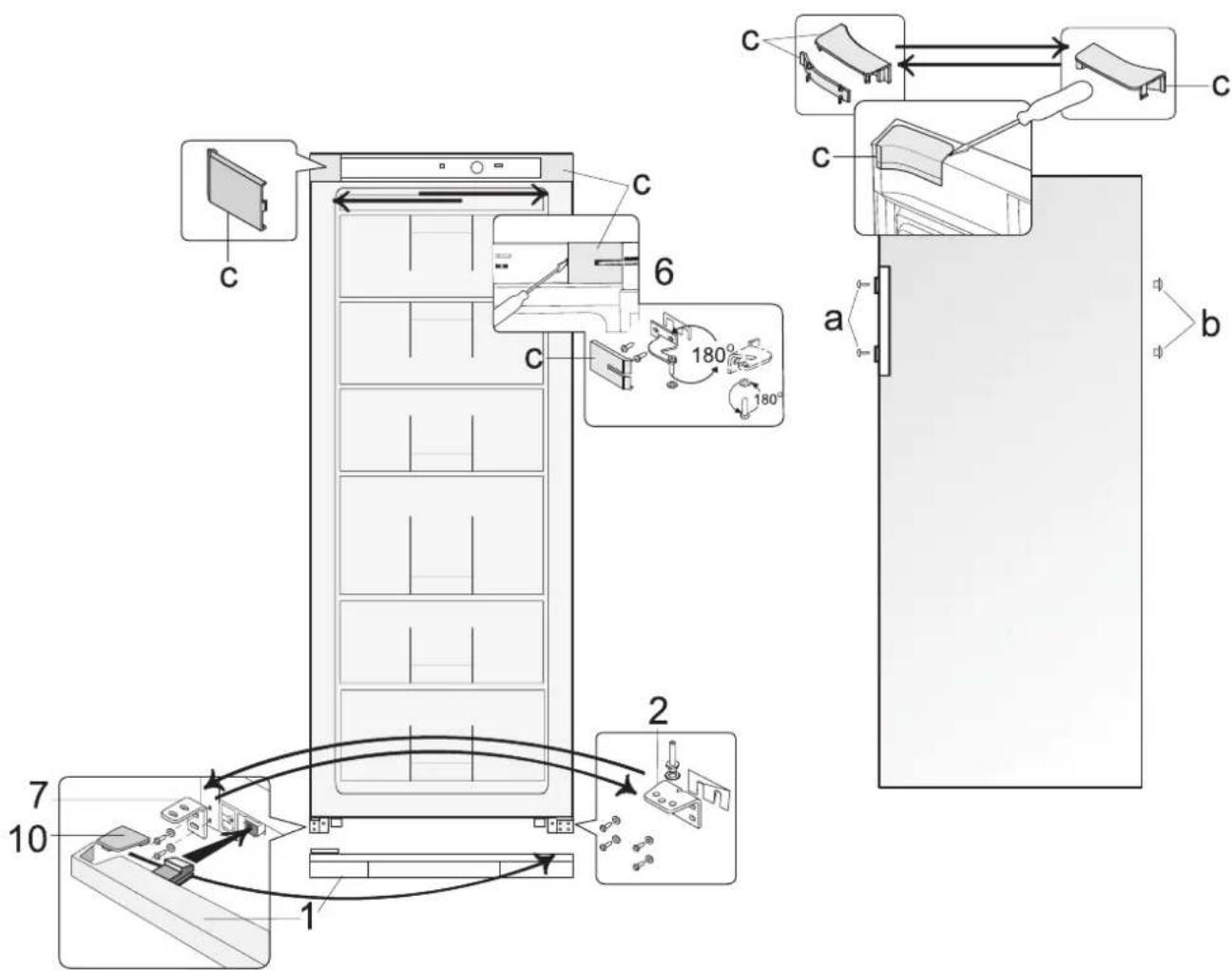

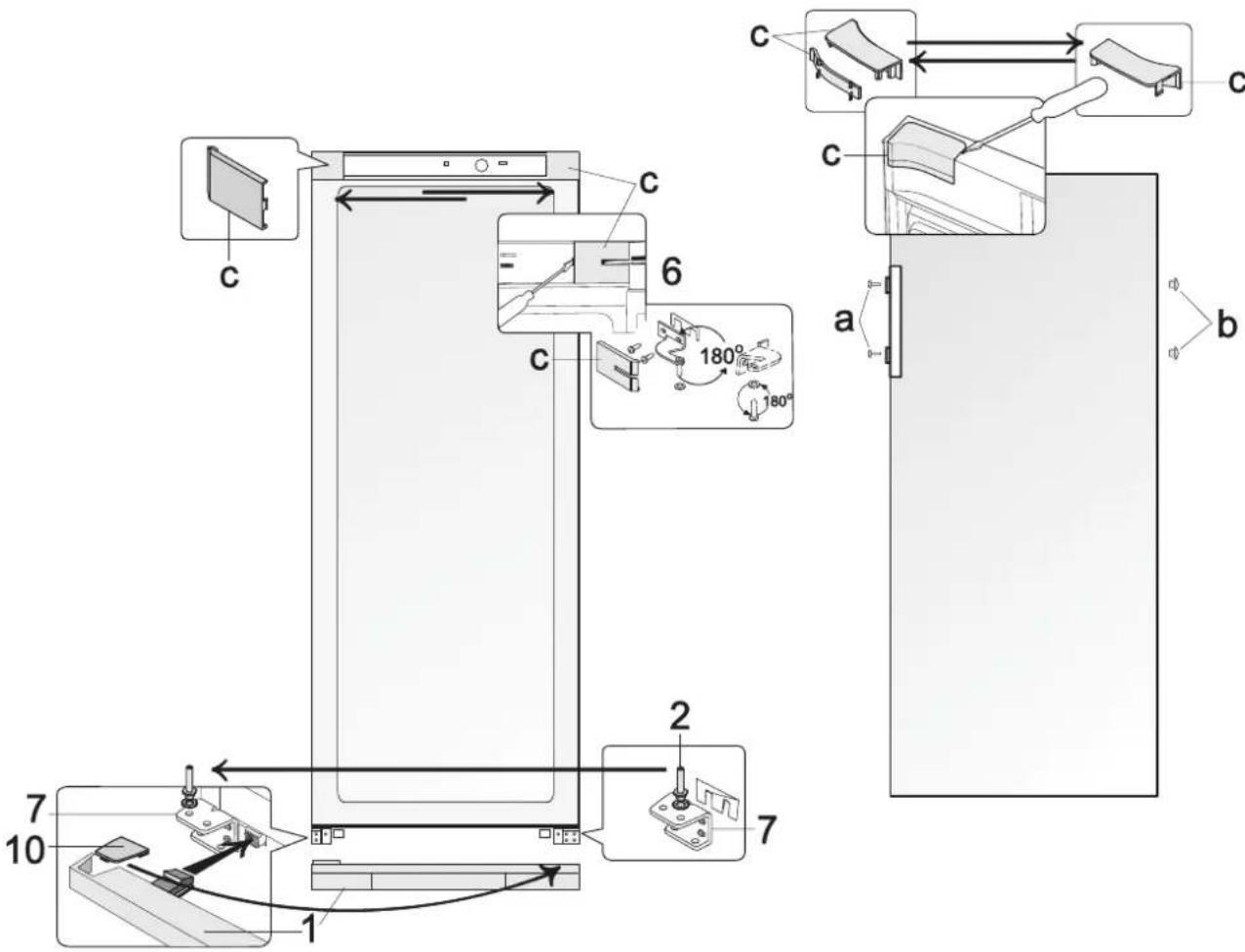

1. Retirar las tapas c del cuerpo del frigorífico y del lado interno de la puerta. También retirar el

soporte superior 6 junto con la tuerca y las arandelas y el espaciador debajo del soporte.2. Retirar la puerta del compartimiento del frigorífico.

3. Retirar la tapa inferior 1.

4. Desatornillar el eje 2 del soporte inferior 7 y colocarlo junto con todas las arandelas en el otro

lado del gabinete atornillándolo al soporte 7 en el lado opuesto simétricamente a la posición anterior.

5. Colgar la puerta en el eje 2 del soporte 7.

6. Girar el soporte 4 alrededor de 180° junto con las arandelas en el eje y el espaciador de plástico,

transfiriendo las arandelas al eje en el otro lado del soporte. Una vez que el soporte esté fijado a la puerta del compartimiento congelador, fijarlo en su lugar en el otro lado del frigorífico.

7. Gire el soporte 6 alrededor de 180° junto con las arandelas en el eje y el espaciador de plástico.

Retirar el eje y las arandelas y volverlas a fijar en el otro lado del soporte. Una vez que el soporte 6 esté fijado en el compartimiento de la puerta del frigorífico, fíjelo en su sitio en el otro lado del frigorífico en las aberturas más altas. Utilizar las tapas c para cubrir el soporte y el espacio restante.

8. Retirar las tapas de los pernos a y los tapones b. Retirar los tornillos que sostienen la manija in

situ. Mover la manija al otro lado y atornillarlos en su sitio. Colocar los tapones en las aberturas que quedan en la puerta, y colocar los tapones en su lugar.

9. Retirar la tapa 10 de la tapa inferior 1 e introducirla en las guías en el otro lado de la tapa

inferior (simétricamente a la posición anterior). Introducir las patas izquierda y derecha de la tapa inferior 1 (ver fig.) y empujarla hasta la fijación de la tapa. Modelos BFU5456SW, BFU5636SW, BFU5636SX Realice las siguientes acciones en el orden que se mencionan (ver la fig. en la página 14): ¡ADVERTENCIA! Apagar el aparato y tirar del enchufe de la toma eléctrica.

1. Retirar las tapas c del cuerpo del frigorífico y del lado interno de la puerta. También retirar el

soporte superior6 junto con la tuerca y las arandelas y el espaciador debajo del soporte.2. Retirar la puerta del compartimiento congelador.

3. Retirar la tapa inferior 1.

4. Retirar el soporte 2 junto con las arandelas en el eje y el espaciador de plástico. Desatornillar el

eje junto con las arandelas del soporte y atornillarlos en la abertura en el lado opuesto del soporte simétricamente a la posición anterior.

5. Retirar el soporte inferior 7 y fijar el soporte inferior 2 junto con arandelas en el eje y el

espaciador de plástico en su lugar. Atornillar el soporte 7 en lugar del soporte 2.

Colgar la puerta del compartimiento congelador en el eje del soporte 7.

7. Girar el soporte 6 alrededor de 180° junto con las arandelas en el eje y el espaciador de

plástico. Desatornillar el eje y las arandelas y atornillarlos en el otro lado del soporte. Una vez que el soporte 6 esté fijado en la puerta del compartimiento congelador , fíjelo en el otro lado del congelador en las aberturas más altas.

8. Utilizar las tapas c para cubrir el soporte y el espacio restante.

9. Retirar las tapas de los pernos a y los tapones b. Retirar los tornillos que sostienen las manijas

in situ. Mover las manijas al otro lado y atornillarlos en su sitio. Colocar los tapones en las aberturas que quedan en la puerta, y colocar los tapones en su lugar.

10. Retirar la tapa 10 de la cubierta inferior 1 e introducirla en las guías en el otro lado de la cubierta

inferior (simétricamente a la posición anterior). Introducir las patas izquierda y derecha de la tapa inferior 1 (ver fig.) y empujarla hasta la fijación de la tapa.PROBLEMAS DE FUNCIONAMIENTO Y SOLUCIONES (LOCALIZACIÓN DE AVERÍAS) Qué pasa si… ! El aparato está conectado a la fuente de alimentación pero no funciona y el indicador de suministro de electricidad no está encendido. Verificar que la instalación eléctrica de su hogar esté correcta. Verificar que el enchufe esté correctamente introducido en la toma de alimentación de electricidad. ! El ruido se ha vuelto más fuerte. Verificar que el aparato esté colocado de manera estable en un lugar nivelado. Para nivelarlo, regular los pies delanteros. Verificar si el aparato no está tocando ningún mueble y que ninguna parte del sistema de refrigeración en la parte trasera del cuerpo del aparato esté tocando la pared. Tirar del aparato lejos de cualesquiera muebles o pared. Verificar que la causa del ruido creciente no sea debido a las botellas, las latas o los platos en el aparato que puedan estar tocándose. ! Cuando se abre la puerta del aparato, la junta de goma de sellado se sale. La junta está manchada con productos alimenticios pegajosos (grasa, jarabe). Limpiar la junta de sellado y el surco con agua caliente jabonosa o detergente lavavajillas y secarlos. Poner la junta de goma de sellado nuevamente en su lugar. ! Ha aparecido agua en la parte inferior del compartimiento del frigorífico. Verificar si un espacio del canal de agua de deshielo no está bloqueado. Limpiar el espacio del canal de agua de deshielo con un limpiador previsto para ese propósito. ! Ha aparecido agua debajo del aparato. La bandeja de recolección del agua de deshielo se ha deslizado del compresor. Colocar la bandeja encima del compresor. ! La luz indicadora de subida de temperatura se ha encendido en rojo. Esto significa que el aparato se está conectando a la fuente de alimentación de electricidad por primera vez o se ha desconectado por un período significativo (para el deshielo o durante una interrupción del suministro de electricidad), la puerta del congelador no se ha cerrado o se abre y cierra con frecuencia, o se ha introducido una gran cantidad de alimento fresco, y por lo tanto la temperatura en el compartimiento ha subido por encima de -9 ºC. Cuando la temperatura en el compartimiento baje otra vez por debajo de -9 ºC, se apagará la luz indicadora. ¡ATENCIÓN! Si la luz indicadora de la temperatura no se apaga (por razones distintas a las listadas arriba) por más de seis horas, el compresor está funcionando constantemente o no está funcionando. Deberá consultar con el agente de servicio. ! Alta temperatura en el aparato, las pausas de funcionamiento del compresor son cortas. Comprobar si la puerta del aparato está cerrando firmemente, si la puerta no se ha dejado abierta más tiempo de lo necesario al sacar o introducir productos alimenticios o si se ha colocado una gran cantidad de alimentos calientes en el aparato. ! La parte superior del aparato tiene condensación sobre ella. La humedad relativa ambiente del aire está por encima del 70%. Ventilar el cuarto donde se encuentra el aparato y si es posible retirar la causa de la humedad. TRANSPORTE EL FABRICANTE NO SERÁ RESPONSABLE DE NINGÚN DAÑO DEL APARATO QUE RESULTE DEL INCUMPLIMIENTO DE LAS INSTRUCCIONES PARA EL TRANSPORTE. ! El aparato sólo debe ser transportado en posición vertical. ! Al ser transportado, el aparato debe ser protegido contra las condiciones atmosféricas (lluvia, nieve, humedad). ! El aparato deberá fijarse con firmeza cuando se transporta, para evitar que se deslice o cualquier choque en el vehículo de transporte. ! Si al aparato no se ha transportado verticalmente, se puede conectar a la fuente de alimentación después de al menos 4 horas. Si no se realiza esto, el compresor del aparato puede fallar.INFORMACIÓN DE PROTECCIÓN DEL MEDIO AMBIENTE Este símbolo indica que una vez que ya no se necesite el aparato, no puede ser eliminado junto con otros residuos municipales diversos. Debe ser recogido y eliminado por separado, es decir en los contenedores marcados especialmente con este símbolo en zonas de recolección de desperdicios de grandes dimensiones. Se puede obtener información completa sobre dónde entregar los aparatos viejos ante las autoridades gubernamentales locales, la tienda donde compró el aparato o los representantes del fabricante. Si decide desechar el aparato, vuelva imposible su utilización para prevenir posibles desgracias. Tire del enchufe de la toma de alimentación de electricidad y después corte el cordón. Rasgue la junta. Rompa la cerradura de la puerta si posee alguna. ¡ADVERTENCIA! No desmonte el aparato usted mismo. Entréguelo a empresas de reciclaje.

SERVICIO DE GARANTÍA

SI SU APARATO NO ESTÁ FUNCIONANDO CORRECTAMENTE, COMPRUEBE SI PUEDE REMEDIAR LA CAUSA DE LA AVERÍA DEL APARATO USTED MISMO. Si no puede solucionar el problema, póngase en contacto con el representante técnico del frigorífico más cercano por teléfono o escribiéndole. Al hacer el contacto indique necesariamente el modelo del frigorífico 1 y su número 2. Encontrará estos datos en la etiqueta del producto, que está pegada a la pared del compartimiento del frigorífico/congelador.ES

Existen ruidos que son totalmente normales en un frigorífico:

• ! El gas refrigerante puede producir un hervor al circular en los circuitos

• ! El compresor puede producir ronroneos que pueden acentuarse durante el arranque

• ! El “crac” producido por las dilataciones y las contracciones de los materiales utilizados

El aparato no funciona Verifique que el enchufe esté bien conectado, que el fusible no se haya fundido o que el disyuntor no haya saltado. El frigorífico vibra o hace ruido Verifique que esté nivelado. Regule los pies. El frigorífico enfría demasiado/no lo suficiente Verifique la posición del termostato y regúlelo a una temperatura más adecuada.

La bombilla del frigorífico no se enciende Compruebe la bombilla y cambie la si es necesario, si su aparato lo permite (no se olvide de desconectar el primero). El compresor no vuelve a arrancar después de un cambio de temperatura Esto es normal, el compresor vuelve a arrancar después de un determinado tiempo. Hay agua en el suelo o en las parrillas El agujero que permite la evacuación de las aguas de Desescarchado debe estar tapado. Destápelo con la ayuda de una aguja de tejer.

Si ya ha realizado las verificaciones indicadas y su problema persiste, NO REALICE NINGUNA REPARACIÓN USTED MISMO. Póngase en contacto con el Servicio Técnico más cercano.

Las intervenciones que pueda ser necesario realizar en su aparato deberá realizarlas un profesional cualificado depositario de la marca. Durante su llamada, mencione la referencia completa de su aparato (modelo, tipo, número de serie): estas informaciones figuran en su certificado de garantía y en la placa descriptiva.SERVICIO TÉCNICO!

Cualquier trabajo en su aparato debe ser realizado por un profesional autorizado por Brandt. Cuando llame, mencione la referencia completa de su máquina (modelo, tipo, número de serie): esta información se proporciona en su certificado de garantía y la placa descriptiva de su aparato.

PIEZAS DE RECAMBIO ORIGINALES: cuando se realice cualquier trabajo de mantenimiento, solicite que sólo se utilicen piezas de recambio originales.

> o puede ponerse en contacto con nosotros por correo electrónico: asistenciatecnica@groupebrandt.comINDHOLD
