| Tipo de producto | Lavavajillas profesional colectivo |
| Marca | Whirlpool |
| Modelo | AGB 650/WP |
| Peso neto | 64 kg |
| Alimentación eléctrica | 400V/3+N ~ 230V/1, 50 Hz |
| Potencia total instalada | 4,9 kW |
| Presión de agua de alimentación | 200-400 kPa |
| Temperatura de agua de alimentación | 50-60 °C (versión descalcificador: 15-30 °C) |
| Capacidad de la cuba | 26 L |
| Capacidad del calderín | 7 L |
| Consumo de agua por ciclo de enjuague | 2,4 L |
| Duración ciclo estándar (agua a 50°C) | 120 s |
| Nivel sonoro | 66 dB(A) |
| Grado de protección | IPX4 |
| Tipo de cable de alimentación | H05VV-F |
| Funciones principales | Ciclo corto, ciclo medio, regeneración de resinas (modelos con descalcificador), bomba de evacuación |
| Mantenimiento y limpieza | Limpieza diaria de los filtros, control periódico de los aspersores, limpieza exterior con paño húmedo y jabón neutro. No usar chorros de agua directos. |
| Seguridad | Conexión a tierra obligatoria, conexión equipotencial, protección IPX4, parada de emergencia mediante interruptor general. |
| Piezas de repuesto y reparabilidad | Reparación por técnico cualificado, piezas originales, sustitución del cable por el fabricante/SAT. |
| Informaciones generales | Aparato destinado a uso colectivo (restauración). Conforme a las normas CEI-EN-IEC 60335-2-58/61770 y CEI-IEC-EN 55014. |
Preguntas frecuentes - AGB 650/WP - INSTRUCTION FOR USE WHIRLPOOL
Preguntas de los usuarios sobre AGB 650/WP - INSTRUCTION FOR USE WHIRLPOOL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Electrodoméstico en formato PDF gratis! Encuentra tus instrucciones AGB 650/WP - INSTRUCTION FOR USE - WHIRLPOOL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AGB 650/WP - INSTRUCTION FOR USE de la marca WHIRLPOOL.
MANUAL DE USUARIO AGB 650/WP - INSTRUCTION FOR USE WHIRLPOOL
LAVASTOVIGLIE PROFESSIONALI PROFESSIONAL DISHWASHERS LAVE-VAISSELLA USAGE COLLECTIF PROFESSIONELER GESCHIRRSPÜLER LAVAVAJILLAS PROFESIONAL MAQUINA DE LAVAR LOUÇA PROFISSIONAL
MANUALE D'uso ED INSTALLAZIONE MANUAL FOR USE AND INSTALLATION MANUEL D'EMPLOI ET MISE EN PLACE GEBRAUCHSANWEISUNG UND INSTALLATION MANUAL DE INSTALACION DE USO MANUAL DE INSTALAÇÃO USO
MODELS - MODELES - MODELLE - MODELLI - MODELOS
| AGB 648/WP | AGB 649/WP |
| AGB 650/WP | AGB 650/DP |
| AGB 651/WP | AGB 651/DP |
| AGB 652/WP | AGB 652/DP |
| AGB 653/WP | AGB 653/DP |
| AGB 654/WP | AGB 654/DP |
| AGB 655/WP | AGB 655/DP |
| AGB 656/WP | AGB 657/WP |
| AGB 658/WP | AGB 661/WP |
| AGB 662/WP | AGB 662/DP |
| AGB 663/WP | |
| ADN 408 | ADN 409 |
1 Advertencias para la seguridad y el uso 2 Características técnicas 3 Instalación y posicionamiento 4 Instrucciones para el instalador 5 Primera puesta en funcionamiento 6 Instrucciones para el usuario modelos mecánicos 7 Mantenimiento y limpieza 8 Problemas y anomalías
Le agradecemos por la elección del producto.
Le aconsejamos leer atentamente todas las instrucciones contenidas en el manual para conocer las
condiciones más idóneas para un uso correcto del lavavajillas.
INSTRUCCIONES TÉCNICAS:
Están destinadas al personal calificado que debe ejecutar la instalación, la puesta en servicio, la prueba y eventuales operaciones de asistencia.
INSTRUCCIONES PARA EL USUARIO
Indican los consejos de uso, la descripción de los mandos y las operaciones correctas de limpieza y mantenimiento del lavavajillas.
1 ADVERTENCIAS PARA LA SEGURIDAD Y EL USO
ESTE MANUAL CONSTITUYE PARTE INTEGRANTE DEL LAVAVAJILLAS, POR LO TANTO, ES NECESARIO CONSERVARLO EN BUEN ESTADO JUNTO CON EL APARATO.
EL POSICIONAMIENTO, LAS CONEXIONES, LA PUESTA EN FUNCIONAMIENTO Y LA ELIMINACIÓN DE INCONVENIENTES Y LA SUSTITUCIÓN DEL CABLE DE ALIMENTACIÓN DEBEN SER EJECUTADOS POR PERSONAL CALIFICADO.
EL LAVAVAJILLAS ESTÁ DESTINADO EXCLUSIVAMENTE A UN USO PROFESIONAL Y DEBE SER UTILIZADO POR PERSONAL HABILITADO. ESTÁ PREDISPUESTO PARA EL LAVADO DE VAJILLAS (PLATOS, TAZAS, BOLS, SARTENES, CUBIERTOS) Y SIMILARES EN LOS SECTORES GASTRONÓMICOS Y EN EL RAMO DE LA RESTAURACIÓN COLECTIVA Y CUMPLE CON LAS NORMAS INTERNACIONALES DE SEGURIDAD ELÉCTRICA Y MECÁNICA (CEI-EN-IEC 60335-2-58/61770) Y DE COMPATIBILIDAD ELECTROMAGNÉTICA. (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).
EL FABRICANTE DECLINA TODA RESPONSABILIDAD POR DAÑOS A PERSONAS O COSAS CAUSADOS POR LA INOBSERVANCIA DE LAS INSTRUCCIONES PRESENTES EN EL MANUAL, POR USO INCORRECTO, MANIPULACIÓN INCLUSO DE UNA SOLA PARTE DEL APARATO Y USO DE REPUESTOS NO ORIGINALES.
ES OBLIGATORIA LA CONEXIÓN A TIERRA SEGÚN LAS MODALIDADES PREVISTAS POR LAS NORMAS DE SEGURIDAD DE LA INSTALACIÓN ELÉCTRICA.
ESTE APARATO ESTÁ MARCADO EN CONFORMIDAD CON LA DIRECTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE). ASEGURÁNDOSE DE QUE ESTE PRODUCTO SE ELIMINE DEL MODO CORRECTO, EL USUARIO CONTRIBUYE A PREVENIR LAS CONSECUENCIAS POTENCIALES NEGATIVAS PARA EL AMBIENTE Y LA SALUD.
EL SÍMBOLO PRESENTE EN EL PRODUCTO O EN LA DOCUMENTACIÓN DE ACOMPAÑAMIENTO INDICA QUE ESTE PRODUCTO NO DEBE SER TRATADO COMO DESECHO DOMÉSTICO SINO QUE DEBE SER ENTREGADO A LOS PUNTOS DE RECOGIDA IDÓNEOS PARA EL RECICLADO DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS. DEJAR DE USAR EL APARATO SIGUIENDO LAS NORMAS LOCALES PARA LA ELIMINACIÓN DE LOS RESIDUOS. PARA MAYORES INFORMACIONES SOBRE EL TRATAMIENTO, RECUPERACIÓN Y RECICLADO DE ESTE PRODUCTO, CONTACTAR LA OFICINA COMPETENTE LOCAL, EL SERVICIO DE RECOGIDA DE DESECHOS DOMÉSTICOS O EL NEGOCIO DONDE HA COMPRADO EL PRODUCTO.
NO INTRODUCIR SOLVENTES COMO ALCOHOL O AGUARRÁS QUE PODRÍAN PROVOCAR UNA EXPLOSIÓN. NO INTRODUCIR VAJILLAS SUCIAS CON CENIZAS, CERA, PINTURAS.
NO UTILIZAR JAMÁS EL LAVAVAJILLAS O SUS PARTES COMO ESCALERA, SOPORTE O SOSTÉN DE PERSONAS, COSAS O ANIMALES.
APOYARSE O SENTARSE EN LA PUERTA ABIERTA DEL LAVAVAJILLAS PODRÍA CAUSAR SU VUELCO, CON EL CONSIGUIENTE PELIGRO PARA LAS PERSONAS.
NO DEJAR LA PUERTA DEL LAVAVAJILLAS ABIERTA YA QUE PODRÍA CONSTITUIR UN RIESGO DE TROPIEZOS.
NO BEBER EL AGUA RESIDUAL PRESENTE EN LA VAJILLA O EN EL LAVAVAJILLAS AL FINAL DEL PROGRAMA DE LAVADO.
EL APARATO NO ES ADECUADO PARA EL USO POR PARTE DE MENORES Y PERSONAS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS, AUSENCIA DE EXPERIENCIA Y CONOCIMIENTO. LA UTILIZACIÓN DEL APARATO ESTÁ PERMITIDA A ESTAS PERSONAS SOLO BAJO LA SUPERVISIÓN DE UNA PERSONA RESPONSABLE DE SU SEGURIDAD.
2 CARACTERÍSTICAS TÉCNICAS
| ADN408-ADN409 | AGB648-AGB649-AGB650-AGB651-AGB652-AGB653-AGB654-AGB655-AGB656 | AGB657-AGB658-AGB661-AGB662-AGB663-AGB653-AGB654 | ||
| Tensión de alimentación | V | 400V/3+N230V/1 | 400V/3+N230V/1 | 400V/3+N230V/1 |
| Frecuencia | Hz | 50 | 50 | 50 |
| Potencia max. absorbida | kW | 4,9 | 4,9 | 5,1 - 6,6 |
| Potencia resistencia hervidor | kW | 4,5 | 4,5 | 4,5 - 6 |
| Potencia resistencia tanque | kW | 2,5 | 2,5 | 2 |
| Potencia bomba de lavado | kW | 0,4 | 0,4 | 0,6 |
| Entrada agua de alimentación. | kPa | 200-400 | 200-400 | 200-400 |
| Temperatura agua de alimentación | °C | 50 - 60 | 50 - 60 | 50 - 60 |
| Temperatura del agua de alimentación "A" (suavizador incorporado) | °C | 15 - 30 | 15 - 30 | 15 - 30 |
| Dureza agua de alimentación | °dF | 7 - 12 | 7 - 12 | 7 - 12 |
| Consumo agua para ciclo de enjuague | I | 2,4 | 2,4 | 2,4 |
| Capacidad hervidor | I | 7 | 7 | 7 |
| Capacidad depósito | I | 26 | 26 | 14,5 |
| Duración ciclos estándar con alimentación del agua a 50°C | s | 120 | 120/180 | 120/180 |
| Nivel de rumorosidad | dB(A) | 66 | 66 | 66 |
| Grado de protección | IPX | 4 | 4 | 4 |
| Peso neto | kg | 64 | 64 | 66 |
| Tipo de cable de alimentación | <HR> | H05VV-F | H05VV-F | H05VV-F |
Llevar el lavavajillas al lugar de instalación, quitarlo del embalaje, comprobar el buen estado del aparato y de sus componentes; en caso de daños, éstos deben ser comunicados por escrito al transporte.
Los elementos del embalaje (bolsas de plástico, poliestireno expandido, nylon, etc.) no deben ser dejados al alcance de los niños y animales domésticos, por constituir fuentes potenciales de peligro.
Todos los materiales utilizados para el embalaje son compatibles con el ambiente. Éstos pueden conservarse sin peligro o ser eliminados en un centro de eliminación de residuos.
Los componentes de plástico sujetos a eliminación con reciclaje estarán marcados de los siguientes modos:
PE polietileno: película externa del embalaje, bolsa de instrucciones, bolsas de protección.
PP (polipropileno): precintos.
PS poliestireno expandido: esquineros de protección, tapa de embalaje.
Los componentes de madera y cartón pueden eliminarse respetando las normas vigentes.
Al dejar de usar el producto, evite dispersarlo en el ambiente; la eliminación debe realizarse respetando las normas vigentes. Todas las partes metálicas son de acero inoxidable y desmontables.
Las partes de plástico están marcadas con el símbolo del material relativo.
POSICIONAMIENTO:
Atención: la instalación interna y los locales donde se instalan los aparatos para comunidad deben responder a las normativas vigentes.
El fabricante declina toda responsabilidad por daños directos o indirectos a personas o cosas que deriven de la inobservancia de dichas normativas.
Antes de la instalación, comprobar que en las cercanías no haya objetos y materiales que puedan dañarse por el vapor o por salpicaduras de solución de lavado, o que estén adecuadamente protegidos.
Posicionar el lavavajillas en el punto deseado y quitar la película protectora.
Nivelar el lavavajillas (ayudándose con un nivel de burbuja) mediante los pies regulables, de modo tal de garantizar su estabilidad; toda otra solución debe ser aprobada por el fabricante.
4 INSTRUCCIONES PARA EL INSTALADOR
CONEXIÓN HIDRÁULICA Y DESCARGA:
Los tubos hidráulicos y el cable de alimentación eléctrica salen desde la zona posterior. Conectar el tubo de alimentación hídrica a una toma con boca roscada 3/4" gas.
Para la conexión a la red hídrica utilizar solo tubos nuevos; los tubos viejos o usados no deben utilizarse.
La presión dinámica de alimentación debe estar comprendida entre 2 y 4 bar; si es superior, es necesario instalar un reductor de presión.
Es indispensable instalar una llave general en la tubería de entrada del agua de alimentación; dicha llave deberá estar accesible una vez terminada la instalación; no instalar la llave de paso detrás del lavavajillas.
La duración declarada de los ciclos se refiere a la alimentación con agua caliente a 50 °C.
En el caso de alimentación con agua fría, la duración del ciclo podría aumentar en relación con la temperatura del agua entrante, estando el lavavajillas dotado de enjuague a temperatura y presión constantes.
DESCARGA
Cada lavavajillas está ya dotado de un tubo para la conexión a la descarga; este debe preverse en el suelo con pileta de sifón.
Atención: asegurar que los tubos de alimentación y descarga no estén doblados, estrangulados o aplastados después de la instalación.
La conexión eléctrica del lavavajillas y eventuales aparatos suplementarios debe encomendarse a personal autorizado y calificado, en el respeto de las normas vigentes; observar además las disposiciones técnicas de conexión.
La potencia total instalada está indicada en la placa de datos técnicos del aparato.
Junto con el lavavajillas no deben estar protegidos otros aparatos.
El instalador debe realizar la instalación según las normas vigentes, de un interruptor general en la línea de alimentación eléctrica y de un interruptor diferencial compatible con las características de la máquina.
Dichos interruptores deben instalarse cerca del lavavajillas, ser fácilmente accesibles antes de la instalación y garantizar la desconexión completa de la red eléctrica en las condiciones de la categoría de sobretensión III.
¡¡ATENCIÓN!!!
El lavavajillas no está alimentado únicamente cuando está desconectado el interruptor general.
- Conectar el aparato al sistema equipotencial. El borne para la conexión está situado en la zona posterior inferior de la máquina.
- El conductor de protección (PE) es de color amarillo-verde, el conductor neutro (N) de color azul y los conductores de fase (L1, L2, L3) de color negro, gris y marrón.
5 PRIMERA PUESTA EN FUNCIONAMIENTO (Instalador)
El sistema eléctrico de protección debe someterse a una prueba funcional antes de la puesta en funcionamiento. La instalación debe ser ejecutada y/o comprobada por el revendedor autorizado que se ocupa de la primera puesta en funcionamiento y de las instrucciones relativas al funcionamiento del lavavajillas.
PREPARACIÓN PARA EL USO
Importante:
El dosificador de abrillantador está siempre presente, el dosificador de detergente solamente en algunos modelos.
Si también hay dosificadores presentes, posicionar los recipientes externos de detergente y abrillantador e introducir los respectivos tubos de calada situados en la parte posterior de la máquina.
Tubo rojo: detergente
tubo transparente: abrillantador
Antes de introducir los tubos en los recipientes, aplicar en los extremos el peso (necesario para mantener la calada en el fondo del recipiente) y el filtro como se indica en la figura.
Para la regulación, usar los tornillos de regulación indicados en la figura; se aconseja hacer ejecutar la regulación por personal perteneciente a las sociedades proveedoras de productos detergentes.
Si el dosificador de detergente no está premontado, se puede instalar con posterioridad ordenando el relativo KIT.
En alternativa, se puede conectar un dosificador externo ejecutando su conexión eléctrica con un cable 2 × 0,5 mm tipo H05 RN-F, introducido a través del paso indicado en el diagrama CARACTERÍSTICAS TÉCNICAS y conectado como se indica en el diagrama eléctrico en dotación con el lavavajillas.
El dosificador debe ser de 230V/50 Hz con potencia máxima absorbida de 15 W.
Conectar al dosificador de detergente exterior al lavavajillas a través del tubo rojo arriba citado.
6 INSTRUCCIONES PARA EL USUARIO
| AGB 648/WP- AGB 650/DP- AGB 650/WP- AGB 654/DP- AGB 654/WP- AGB 656/WP- AGB 657/WP- AGS 653/WP- AGB 661/DP- AGB 661/WP- AGB 663/WP | |
| AGB 649/WP- AGB 651/DP- AGB 651/WP- AGB 655/DP- AGB 658/WP- AGS 654/WP- AGB 662/DP- AGB 662/WP | |
| AGB 653/DP- AGB 653/WP | |
| AGB 652/DP- AGB 652/WP | |
| ADN408 | |
| ADN409 | |
| ① | Simbolo botón de on/off | ○ | Lámparas testigo/DDiones |
| Simbolo botón ciclo lavado | Simbolo botón bomba de descarga | ||
| Simbolo botón regeneración | Simbolo lámpara testigo hervidor enjuague | ||
| Simbolo ciclo breve | Simbolo ciclo medio |
Usar solamente detergentes y ablandadores para lavavajillas industriales.
No utilizar detergentes previstos para el lavado a mano.
Aconsejamos la realización de productos específicamente estudiados para este tipo de lavavajillas.
Durante el llenado de los tanques, prestar atención de no intercambiar los productos, esto podría provocar malfuncionamiento y daños a la lavavajillas.
No mezclar detergentes diferentes, se dañaría el dispositivo dosificador.
Los detergentes para lavavajillas industriales pueden provocar graves irritaciones. Respetar atentamente las instrucciones del productor de detergentes indicados en el envase.
| Abrir la llave del agua de red. | Comprobar: | Activar el interruptor general, en el display aparece "OFF" | |
| El nivel de detergente yibrillantador en los contenedores. | El posicionamento correcto de los filtros, la rotación de los rociadores, la ausencia de cuerpos extraños en el lavavajillas | ||
6.2 Carga de la vajilla

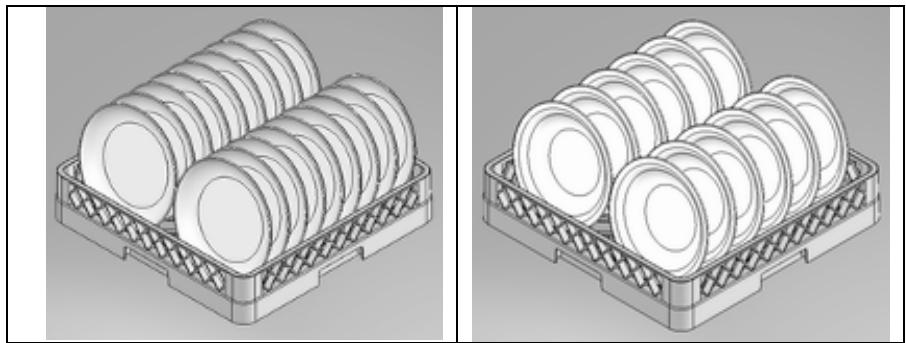

PLATOS
El cestillo puede CONTENER
12 platos hondos o 18 platos playos.
Quitar los residuos sólidos de los platos (huesos, cáscaras, carozos, etc); dejar en remojo en agua fría los platos con residuos secos de queso, huevo, etc.
CARGA DE LOS VASOS
Quitar los posibles residuos sólidos (cáscaras, carozos, etc) presentes en los vasos.
Colocar los vasos mirando hacia abajo.
CUBIERTOS
Utilizar el respectivo cestillo. Disponer los cubiertos en desorden preferiblemente con el mango dirigido hacia abajo, prestando atención de no herirse con los dientes de los tenedores y las hojas de los cuchillos.
6.3 PRIMER USO DIARIO (Cubeta y hervidor vacíos)
| El panel visualizo en el manual y la grática podrián做不到estiones no presentes en vuestraquina. | Acciones yqué sucede |
| Accionar el interruptor de pared, abide rla puerta introducir el rebose, cerrar la puerta:Pulsar el botón on/off ①,la lámpara testigo se enciende, carga agua en hervidor y en la cubeta.C时候 se ha efectuado la carga del hervidor y de la cubata se enciende la luz testigo hervidor ⑥ | |
| Cargar el cestillo | |
| Selecciónar el programa deseado pulsando:Ciclo breve oppureCiclo medio | |
| Esperar que la lámpara testigo hervidor ⑤se apaga Para arrancar el ciclo de lavado pulsar el botón ciclo | |
| Ciclo en bajo, la lámpara testigo ciclo se enciende. Si se abre la puerta durante el ciclo el programa se detiene, cuando se vuelve a cerrar el programa se pone en cero. Para volver a arrancar, pulsar nuevomente el botón del ciclo ② | |
| Al terminar el programa, la lámpara testigo ciclo se apaga y se encenderá la lámpara testigo hervidor ⑧. | |
| Descargar el cestillo |

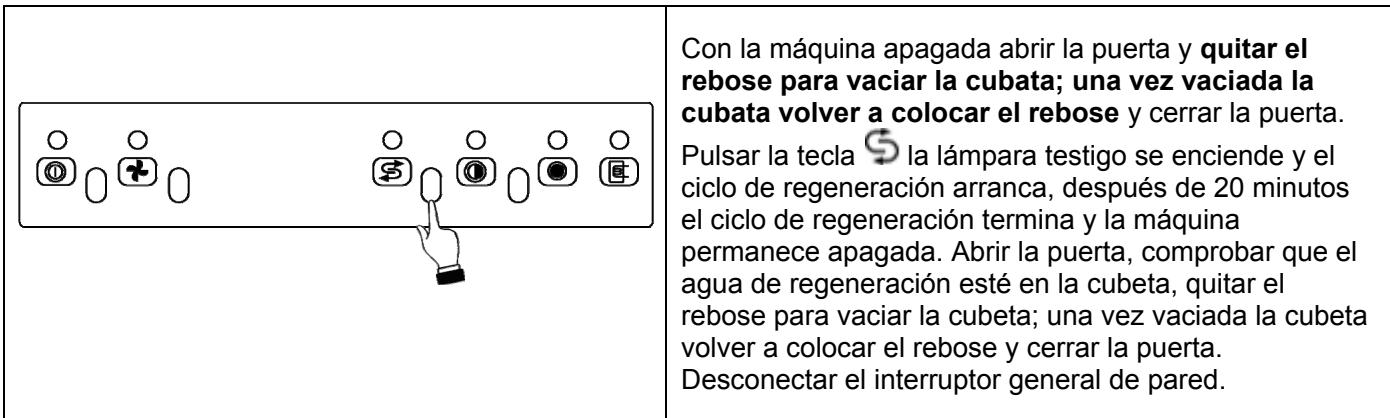

6.4 CICLO RESINAS (para modelos provistos de suavizador de agua)
Durante la ejecución del ciclo de regeneración no será posible ejecutar ninguna operación. Debe realizarse con el tanque vacío.
Reabastecimiento de sal regenerante (para modelos provistos de suavizador de agua)
Ejecutar el abastecimiento de la sal cuando no hay agua en la cesta para evitar que el agua de lavado entre en el dispositivo suavizador del agua; extraer siempre el enchufe de alimentación de la toma de red antes de realizar la operación. Recordarse de volver a conectar la toma de alimentación en la toma después de haber realizado la operación.
Atención: usar solo sal especial, no utilizar sal comestible.
El tanque de la sal tiene una capacidad de 1 kg de sal gruesa.
El tanque está situado en el fondo del tanque. Después de haber extraído el cestillo, desenroscar el tapón y verter la sal utilizando el embudo en dotación. Antes de enroscar nuevamente el tapón, extraer los residuos de sal en proximidad de la abertura.

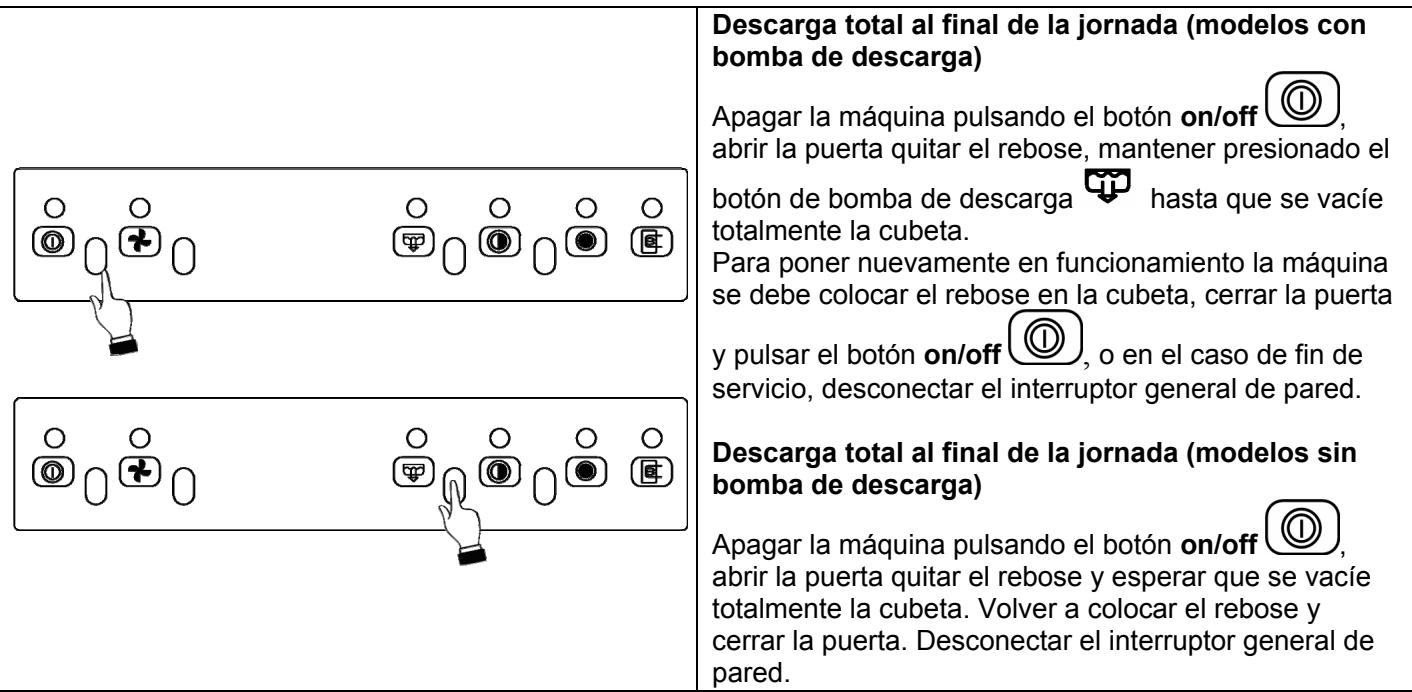

6.5 Descarga total al final de la jornada
No apagar la lavavajillas con agua en el tanque, ejecutar siempre la descarga. Al final del servicio, después de haber realizado la descarga final y la eventual regeneración, apagar la máquina pulsando
el interruptor on/off, deseleccionar el interruptor de parada y cerrar el grifo de intercepción del agua. No dejar el aparato inactivo encendido e inutilizado por periodos de tiempo más o menos prolongados.
7 MANTENIMIENTO Y LIMPIEZA
No obstante, no sea necesaria un mantenimiento particular programado, aconsejamos hacer controlar la lavavajillas por un técnico especializado dos veces por año.
NOTA: los daños intencionales o derivados de incuria, negligencia, inobservancia de las prescripciones, instrucciones y normas o por conexiones erróneas, no serán responsabilidad del fabricante.
7.1 Limpieza cotidiana
La lavavajillas responde al grado de protección IPX4, pero está prohibido utilizar chorros de agua directos para la limpieza.

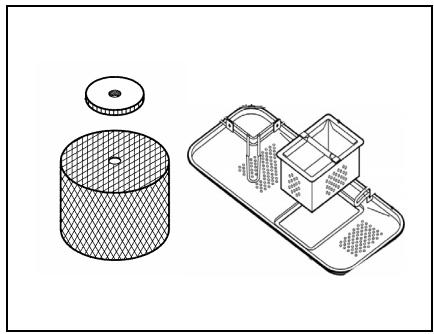

LIMPIEZA DEL FILTRO DURANTE LA JORNADA
Se aconseja, en caso de uso particularmente gravoso, efectuar cada 30-40 ciclos la limpieza del filtro, manteniendo la máquina en condiciones operativas; para ello, ejecutar la "descarga parcial del tanque".
Quitar los filtros (es suficiente alzarlos de su asiento como se indica en la figura), prestando atención que los residuos grandes no caigan en el colector debajo de los filtros, limpiarlos de los residuos y enjuagarlos abundantemente, recolocándolos antes correctamente, no intervenir con objetos puntiagudos y cortantes.
Limpiar eventuales incrustaciones de cal para evitar acumulaciones;
- Limpiar cuidadosa y frecuentemente las superficies con un paño húmedo, utilizando detergentes neutros, no abrasivos, que no contengan sustancias a base de cloro, productos que corroen y dañan el acero inox.
No utilizar los productos arriba enumerados ni siquiera para limpiar el suelo bajo del lavavajillas o en las cercanías,
para evitar que vapores o gotas puedan producir daños a las superficies de acero.
7.2 Controles periódicos

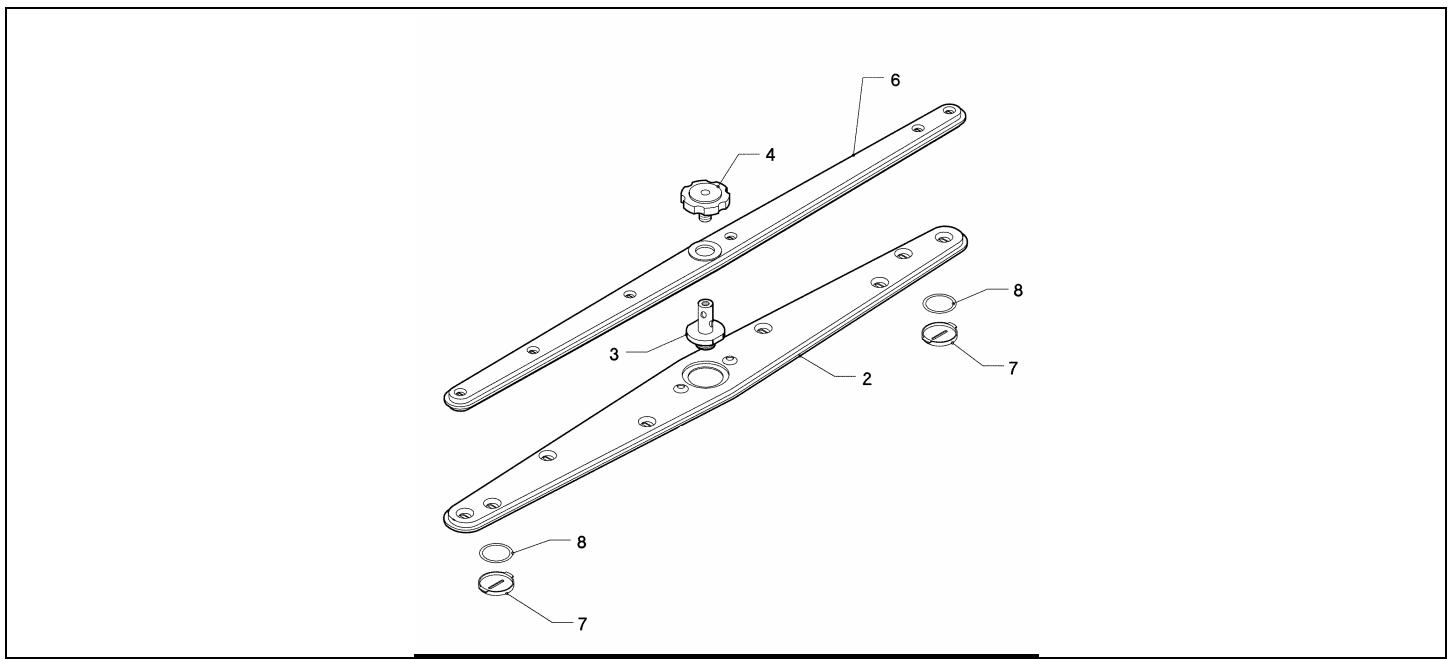

Desmontar los irrigadores (inferior y superior 2-4), desenroscando el tornillo central (4); desenroscar los tapones de los dos extremos de lavado (7).
Limpiar los orificios de las toberas bajo un chorro de agua corriente limpia, no intervenir con herramientas que podrían provocar daños. Volver a montar con atención los rociadores.
Limpiar externamente la máquina con un paño húmedo y jabón neutro, enjuagando y secando atentamente.
7.3 Paro prolongado
Si se prevé no utilizar el lavavajillas por un periodo de tiempo prolongado, se debe ejecutar el vaciado del dispositivo de erogación de detergente y abrillantador para evitar cristalizaciones y daños en las bombas. Quitar los tubos de calado de los contenedores del detergente y abrillantador y sumergirlos en un contenedor con agua limpia, ejecutar algunos ciclos de lavado, ejecutar la descarga completa.
Por último, desconectar el interruptor general, cerrar la llave de entrada del agua, los tubos de calado de detergente y abrillantador deberán introducirse nuevamente al momento de la puesta en funcionamiento, prestando atención de no invertirlos (tubo rojo = detergente; tubo transparente = abrillantador).
No dejar el aparato inactivo encendido e inutilizado por periodos de tiempo más o menos prolongados.
8 PROBLEMAS Y ANOMALÍAS (USUARIO)
| PROBLEMA | CAUSA POSIBLE | POSIBLE SOLUCION |
| NO SE ENCIENDE EL INDICADOR LUMINOSO LINEA | Falta tensión en la red | Comprobar la conexión a la red electrica |
| EL PROGRAMA DE LAVADO NO ARRANCA | El llenado de la lavavajillas no ha terminado=aún | Esperar que la lámpara testigo hervidor se encienda. |
| RESULTADOS DE LAVADO PÉSIMOS | Orificios de lavado de los rociadores atascados o incrustados. | Desmontar y limpar los rociadores. (10.2 Controles periodicos) |
| Detergente o ablillantador insufiente o inadeudo. | Comprobar el tipo y la calidad de detergente. | |
| Platos/vasos mal posiconados | Disponer adeuadamente platos/vasos. | |
| Baja temperature de lavado | Comprobar la temperatura visualizada en el display, si es inferior a 50° llamar a la asistencia. | |
| Ciclo configurado inadeudo | Aumentar la duración del ciclo de lavado, en especial, si está muy sueio o parcialmente seco. | |
| ENJUAGUE INSUFICIENTE | Toberas rociadores obstruidas. Hervidor incrustado de cal. | Comprobar la limpieza de las toberas y si funciona bien el suavizador eventualmente montado. |
| VASOS Y CUBIERTOS MANCHADOS | Abrillantador inadeudo o no erogado correctamente. Dureza del agua superior a 12° o muchas sales disueltas. | Comprobar el contentedor del ablillantador y si esADEUADALto tipo de agua de red. Si el problema permanece, contactar a la asistencia. |
| PRESENCIA DE AGUA EN EL TANQUE DESPUÉS DE LA DESCARGA | Tubo de descarga mal posiconrado o parcialmente obstruido. | Comprobar que el tubo y la descarga de lavavajillas no estén obstruidos y que la descarga no está posiconada demasiado arriba; ver esquema de conexión. |
Posicionar la máquina de lavar loza en el punto deseado y retirar la película protectora.
Refuerzo de sal regenerante (para modelos provistos de ablandador de agua)
A boa, mas proibido utilizej actos de agua directos para a limpeza.
LIMPIEZA DEL FILTRO DURANTE EL DÍA
- INSTRUCCIONES TÉCNICAS
- INSTRUCCIONES PARA EL USUARIO
- ADVERTENCIAS PARA LA SEGURIDAD Y EL USO
- CARACTERÍSTICAS TÉCNICAS
- POSICIONAMIENTO
- INSTRUCCIONES PARA EL INSTALADOR
- CONEXIÓN HIDRÁULICA Y DESCARGA
- DESCARGA
- ¡¡ATENCIÓN
- PRIMERA PUESTA EN FUNCIONAMIENTO (INSTALADOR)
- PREPARACIÓN PARA EL USO
- IMPORTANTE
- CARGA DE LA VAJILLA
- PLATOS
- CARGA DE LOS VASOS
- CUBIERTOS
- PRIMER USO DIARIO (CUBETA Y HERVIDOR VACÍOS)
- CICLO RESINAS (PARA MODELOS PROVISTOS DE SUAVIZADOR DE AGUA)
- REABASTECIMIENTO DE SAL REGENERANTE (PARA MODELOS PROVISTOS DE SUAVIZADOR DE AGUA)
- ATENCIÓN: USAR SOLO SAL ESPECIAL, NO UTILIZAR SAL COMESTIBLE
- DESCARGA TOTAL AL FINAL DE LA JORNADA
- MANTENIMIENTO Y LIMPIEZA
- LIMPIEZA COTIDIANA
- LIMPIEZA DEL FILTRO DURANTE LA JORNADA
- CONTROLES PERIÓDICOS
- PARO PROLONGADO
- REFUERZO DE SAL REGENERANTE (PARA MODELOS PROVISTOS DE ABLANDADOR DE AGUA)
- LIMPIEZA DEL FILTRO DURANTE EL DÍA
Marca : WHIRLPOOL
Modelo : AGB 650/WP - INSTRUCTION FOR USE
Categoría : Electrodoméstico
