Tipo de producto	Horno microondas profesional
Marca	ACP
Modelo	JET14
Uso	Solo comercial
Alimentación	240 V, 50/60 Hz según versión
Potencia microondas	1400 W o 1900 W según modelo
Modos de cocción	Solo microondas, convección, combinado (mixto)
Cocción por etapas	Hasta 4 etapas programables
Rango de temperatura convección	65 °C a 250 °C (150 °F a 475 °F)
Preprogramación	Hasta 100 teclas (ingreso de uno o dos dígitos)
Pantalla	Display numérico con mensajes de estado
Llave USB	Transferencia de programas hacia/desde una llave USB
Seguridad	Conexión a tierra obligatoria, apagado automático después de 2 h de inactividad
Limpieza	Filtro magnético removible, bandeja de grasa removible
Mantenimiento recomendado	Usar ACP Oven Cleaner (CL10) y Oven Shield (SH10)
Piezas de repuesto	Filtro de aire, bandeja de grasa, rejilla de cocción
Servicio al cliente	Centro autorizado ACP, asistencia telefónica (866-426-2621)
Garantía	Servicio en garantía por centro autorizado ACP
Peso	No especificado
Dimensiones (L x P x H)	No especificadas (plantilla de instalación disponible)
Accesorios incluidos	Rejilla, bandeja de grasa, filtro magnético

Preguntas frecuentes - JET14 ACP

¿Cómo programar una tecla de memoria?

Encienda el horno y espere a que muestre Ready. Presione Program Save, luego la tecla a programar. Use Time Entry para la duración, Temp Entry para la temperatura y Power Level para la potencia. Presione Program Save para guardar.

¿Cuál es la potencia máxima del microondas?

La potencia máxima del microondas es de 100%. Para los modelos de 1400 W, el tiempo de cocción total máximo es de 20 minutos; para los modelos de 1900 W, es de 16 minutos.

¿Cómo usar la cocción por etapas?

Después de programar una primera etapa (duración, temperatura, potencia), presione la tecla Stage para pasar a la siguiente etapa. Puede programar hasta 4 etapas. Termine con Program Save.

¿Qué hacer si el horno muestra un código de error?

Anote el código mostrado (ej. ¡ERROR! Código de error: 2). Desenchufe el horno durante 1 minuto, luego vuelva a enchufarlo. Si el código reaparece, contacte a un centro de servicio autorizado ACP.

¿Cómo limpiar el horno después de usarlo?

Espere a que el horno se enfríe. Retire el filtro magnético y la bandeja de grasa y lávelos con agua caliente y jabón. Rocíe el interior con ACP Oven Cleaner (CL10), limpie con un paño húmedo, luego aplique ACP Oven Shield (SH10).

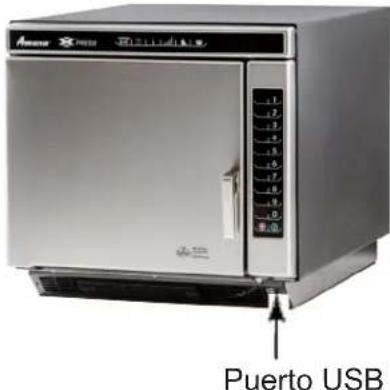

¿Puedo usar el horno con una llave USB?

Sí. Inserte una llave USB en el puerto debajo del teclado. Abra la puerta, mantenga presionada la tecla 5 hasta que muestre USb. Presione 1 para transferir desde la llave al horno, o 2 para lo contrario, luego Start.

¿Cómo cambiar la temperatura de precalentamiento predeterminada?

En modo Standby, presione la tecla oculta (a la izquierda de Preheat On/Off), luego Program Save. Use la tecla Temp Entry e ingrese la temperatura deseada (en incrementos de 5 °F o 15 °C). La modificación es automática.

¿Cómo activar el ingreso de dos dígitos?

En modo Standby, presione la tecla oculta, luego Program Save. Presione la tecla 1 para acceder a la opción Ingreso de dos dígitos. Presione nuevamente 1 para cambiar de Desactivado a Activado, luego Program Save.

¿El horno se puede usar solo en modo microondas?

Sí, si la opción Solo microondas está activada. En las opciones de usuario, use la tecla Power Level para activar esta opción. Luego, el horno funcionará sin convección.

¿Qué significa la pantalla « Clean Filter »?

Es un recordatorio para limpiar el filtro de aire. La frecuencia del recordatorio se ajusta en las opciones de usuario con la tecla Temp Entry: Desactivado, Semanal, Mensual o Trimestral. Después de la limpieza, la pantalla desaparece.

MANUAL DE USUARIO JET14 ACP

Horno comercial de combinación (microondas y convección)

Conserve estas instrucciones como referencia futura. Si el equipo cambia de dueño, asegúrese de que este manual acompañe al equipo.

Índice

Identificación del modelo 2

Instrucciones de conexión a tierra ..... 3

Instalación 3

Pantalla y características 4

Programación 7

Cocción por convección 8

Cocción combinada (microondas y convección) Cocción por microondas (solo microondas) 10

Opciones del usuario ....11

Instrucciones de uso para el disco de llavero USB 12

Mantenimiento por el usuario .... 13

Códigos de servicio 13

Cuidado y limpieza 14

Antes de llamar al servicio 15

Identificación del modelo

Cuando se ponga en contacto con ACP, debe presentar la información del producto. La información del producto se encuentra en la placa del número de serie del horno.

Registre la siguiente información:

Número de modelo:

Número de serie o S/N:

Fecha de instalación:

Nombre y dirección del minorista:

Para cualquier pregunta, o para localizar un proveedor de servicios autorizado por ACP, llame a Soporte de Servicio ACP ComServ.

– Dentro de los Estados Unidos, o en Canadá, llame

gratis al 866-426-2621.

- Fuera de los Estados Unidos y del Canadá, llame al [phone].

- Correo electrónico:

El servicio de garantía debe llevarlo a cabo un proveedor de servicios ACP autorizado. ACP recomienda también ponerse en contacto con un proveedor de servicios autorizado ACP, o con Soporte de Servicio ACP ComServ, si se requiere servicio después de que haya vencido la garantía.

Desempaque del horno

• Revise que el horno no presente daños, como por ejemplo abolladuras en la puerta o en el interior del horno.
• Informe de inmediato sobre cualquier abolladura o rotura al proveedor del horno.

No intente usar el horno si está averiado.

- Retire todos los materiales del interior del horno.

- Si el horno se ha almacenado en un lugar extremadamente frío, espere unas horas antes de conectar el suministro eléctrico.

Interferencia de radio

El funcionamiento del horno de microondas puede provocar interferencia en las señales de radio o televisión, o en un horno similar. Puede reducir o eliminar la interferencia de la siguiente forma:

- Limpie la puerta y las superficies de sellado del horno según las instrucciones en el capítulo Cuidado y limpieza.

- Ponga los receptores de radio, televisión, etc., tan lejos del horno como sea posible.

- Utilice una antena instalada apropiadamente para los receptores de radio, televisión, etc., para recibir una señal más fuerte.

Colocación del horno

- No instale el horno cerca o encima de una fuente de calor, por ejemplo un horno para pizzas o una freidora. Esto podría provocar que el horno de microondas funcione mal y acortar la vida útil de las partes eléctricas.

- No bloquee ni obstruya el filtro del horno. Deje espacio para poder limpiar el horno.

- Instale el horno en una superficie nivelada.

- Si se suministra, coloque una etiqueta de advertencia en un lugar visible cerca del horno de microondas.

- La toma debe ubicarse de manera que el enchufe sea accesible cuando el horno esté instalado.

Espacios libres alrededor del horno

A—Para modelos en Norteamérica (UL/CSA), deje al menos 2" (5.1 cm) de espacio alrededor de la parte superior del horno. Para modelos internacionales (50 Hz), deje al menos 7" (17,8 cm) de espacio alrededor de la parte superior del horno. Un flujo de aire apropiado en derredor del horno enfría los componentes eléctricos. Con restricciones en el flujo de aire el horno no funcionará adecuadamente y se reducirá la vida útil de las partes eléctricas.

B—Deje al menos 2 9/16" (6,5 cm) entre la descarga de aire en la parte posterior del horno y la pared posterior.

C—Deje al menos 1 1/4" (3 cm) de espacio alrededor de los lados del horno.

ADVERTENCIA

Para evitar el riesgo de descarga eléctrica o muerte, el horno debe conectarse a tierra y no debe alterarse el enchufe.

Instrucciones para la conexión a tierra El horno DEBE conectarse a tierra.

La conexión a tierra reduce el riesgo de descarga eléctrica mediante un cable de escape para la corriente eléctrica, en caso de que ocurra un cortocircuito. El horno está equipado con un cable de alimentación que cuenta con un cable de conexión a tierra y un enchufe con conexión a tierra. El enchufe debe conectarse en una toma apropiadamente instalada y conectada a tierra.

Consulte a un proveedor de servicio o electricista calificado si no comprende por completo las instrucciones para la conexión a tierra o en caso de dudar si el horno se encuentre debidamente conectado a tierra.

No utilice un cable de extensión.

Si el cable de alimentación eléctrica del producto es demasiado corto, haga que un electricista calificado instale una toma de tres contactos. Este horno debe conectarse a un circuito independiente con capacidad eléctrica según las especificaciones del producto. Cuando el horno de combinación está en un mismo circuito con otros equipos, puede ser necesario un mayor tiempo de cocción y pueden dispararse los fusibles.

Terminal equipotencial externo de conexión a tierra (únicamente para exportación)

El equipo tiene un terminal de conexión a tierra secundaria.

El terminal ofrece una conexión a tierra externa que se usa además del terminal de puesta a tierra en la clavija.

El terminal, localizado en la parte posterior externa del horno, está marcado con el símbolo que se muestra a continuación.

Pantalla y funciones

A—Manija de puerta de horno
B—Panel de control superior
C—Pantalla
D—Panel de control lateral
E—Filtro magnético de aire de entrada
F—Bandeja para grase

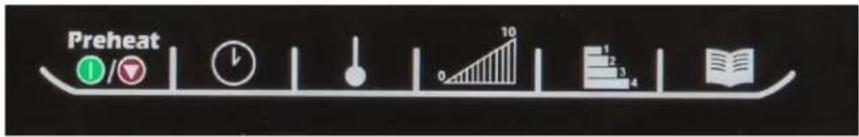

Funciones del horno

Standby (En espera) aparece en la pantalla después de que la puerta del horno se ha abierto y cerrado, o después de apagar el horno con la tecla Precalentar Encender/Apagar.

En la pantalla aparece Oven Preheating (Horno precalentando) y la temperatura seleccionada después de presionar la tecla Precalentar Encender/Apagar. (Ejemplo, se muestra 475°F)

Ready (Listo) y la temperatura elegida aparecen después de presionar la tecla Precalentar Encender/Apagar. Ready indica que el horno ha llegado a la temperatura. (el ejemplo muestra 475°F)

Indica que el horno está en un programa de cocción preprogramado

Ready 475°F or 250°C

La información de cocción aparece en la pantalla después de presionar una tecla de un solo dígito (o doble) mientras se encuentra en Modo Ready.

Tiempo restante en el programa de cocción Temperatura de cocción 475°F o 250°C

Temperatura de cocción 475°F o 250°C

Porcentaje de potencia de microondas

Indica que el horno está en un programa de cocción manual

Manual Stage:1 00:15 475°F MW:100%

Tiempo Temperatura de restante en cocción estado de cocción 475°F o 250°C

Indica el porcentaje de potencia de microondas

El horno indica que está en modo Solo microondas antes de la selección

Tiempo restante en el programa de cocción

Porcentaje de potencia de microondas

La información de cocción aparece en la pantalla después de presionar una tecla de un sólo dígito (o doble) mientras se encuentra en Modo Listo.

Pantalla de cocción

Tecla Comenzar

La tecla Comenzar se utiliza para comenzar un ciclo de cocción de

ingreso de tiempo manual.

Tecla Parar/ Reiniciar

La tecla Parar/ Reiniciar detiene

una secuencia de cocción en progreso, borra cualquier tiempo restante y termina además una programación o un ciclo de opción del usuario. Cuando la tecla Parar/Reiniciar se utiliza para terminar una programación, o para un cambio de opción, los cambios se descartan.

Advertencias de temperatura

El horno de combinación tiene dos advertencias diferentes de temperatura. Las advertencias suenan con una señal de tres bips cuando se presiona una tecla programada. Las advertencias son:

• Una advertencia cuando la temperatura de precalentamiento no se ajusta a la temperatura preprogramada de una condición de cocción.
• Una advertencia cuando la temperatura real de la cavidad del horno no es la temperatura de precalentamiento, como cuando el horno se enciende por primera vez.

Para anular la advertencia y comenzar un ciclo de cocción, presione la tecla Comenzar. Para apagar las advertencias, ver el capítulo Opciones del usuario.

PANTALLAS DESCRIPCIÓN

OVEN PREHEATING 475°F	Aparece Oven Preheating 475°F or 250°C cuando el horno se enciende y se está calentando hasta la temperatura de precalentamiento seleccionada. Oven Preheating (Precalentamiento del horno) también aparece intermitentemente cuando puede comenzarse o programarse una condición de cocción.
READY 475°F	Ready 475°F or 250SDgrC (Listo 475°F o 250SDgrC) aparece cuando el horno ha alcanzado la temperatura de precalentamiento y está listo para cocinar. Ready también aparece intermitentemente cuando puede comenzarse o programarse una condición de cocción.Nota: El horno se apagará después de 2 horas de inactividad..
00:00	Muestra el tiempo de cocción Si está programada la cocción por etapas, se muestra el tiempo total de cocción.
MW 50%	MW 50% muestra el nivel de potencia actual de microondas. 100% es la posición más alta, y 0% es la más baja (no se utiliza energía de microondas).
ÍTEM-05	ITEM-05 muestra la entrada de una o dos cifras de una condición programada de cocción cuando se usa una tecla programada.
ETAPA 1	Stage 1 aparece para mostrar el número de la etapa (de 1 a 4) en la que se encuentra el horno en condición de cocción.
STANDBY	STANDBY aparece en la pantalla cuando se apaga el horno, y también después de conectar el horno, se abre la puerta y después se cierra.
Pantalla de Programación
PANTALLAS	DESCRIPCIÓN
Enter Program to Add/Review:	Aparece cuando el horno está en modo de programación para memoria de una o dos cifras.
STAGE 1	Muestra el número de etapa durante la cocción, o cuando se programa una etapa de cocción específica. El número de etapa (de 1 a 4) indica la etapa que se está utilizando.
Pantalla de USB
MUESTRA	DESCRIPCIÓN
USB	Aparece cuando se oprime y mantiene oprimida la tecla 5, y está lista una transferencia de o a la unidad de memoria flash USB.

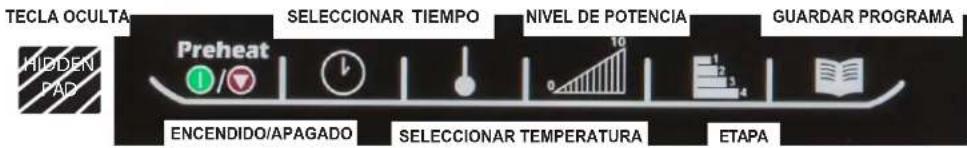

Teclas de programación

El horno se envía de fábrica para programación con un solo número. Para cambiar el estado predeterminado del horno a programación de doble número, vea la sección Opciones del usuario. Para programar la cantidad de tiempo, nivel de energía o ajuste de temperatura de una tecla:

1. El horno debe estar ENCENDIDO.

2. Presione la tecla Precalentar Encender/Apagar.

3. Oven Preheating 475°F or 250°C aparece en la pantalla con Oven Preheating parpadeando.

1. El horno alcanza la temperatura de precalentamiento.

- Ready 475°F or 250°C aparece en la pantalla con Ready parpadeando.

- Presione la tecla Guardar programa.

- Comienza el modo programación.

(Entrar programa a agregar/revisar) aparece en la pantalla.

1. Presione la tecla que va a programar o reprogramar.

2. La pantalla cambiará para revisar todos los ajustes para la tecla.

3. El número de tecla que se está programando aparece junto a la palabra ITEM.

4. Presione la tecla Seleccionar Tiempo para programar la cantidad de de cocción.

- Ingrese el tiempo de cocción deseado, utilizando las teclas numéricas.

- El tiempo total de cocción en un microondas (todas las fases combinadas) es de 20 minutos en modelos de 1400 vatios y de 16 minutos en modelos de 1900 vatios

1. Presione la tecla Seleccionar Temperatura para programar la temperatura de cocción.

- Ingrese la temperatura de convección deseada utilizando las teclas numéricas.

1. Presione la tecla Nivel de potencia para programar el nivel de potencia de microondas.

- Para una potencia de microondas menor, presione las teclas 1 (para 10%) a 9 (para 90%). 0 apaga la potencia del microondas, y la cocción es únicamente por convección.

- Presione cualquier tecla numérica dos veces para devolver el nivel de potencia a 100%.

1. Presione la tecla Guardar programa para guardar los cambios en el programa.

1. Para descartar los cambios, presione la tecla Parar/Reiniciar.

Programación de múltiples etapas

La cocción por etapas permite ciclos de cocción consecutivos, sin interrupción. Se pueden programar hasta cuatro ciclos de cocción diferentes en una tecla de memoria.

Para usar la cocción por etapas:

1. Siga los pasos 1 a 6 anteriores.

2. Presione la tecla Etapa.

3. Esto comenzará a programar la siguiente etapa de cocción.

4. La pantalla indica la etapa que se va a programar.
5. Ingrese el tiempo de cocción, la temperatura y el nivel de potencia, como en los pasos 4, 5 y 6.
6. Para ingresar otra etapa de cocción para esa tecla, presione nuevamente la tecla Etapa.

7. Pueden programarse hasta 4 etapas diferentes.

8. Presione la tecla Guardar programa para guardar el programa y los cambios.

1. Para descartar los cambios, presione Parar/Reiniciar antes de presionar la tecla Guardar programa.

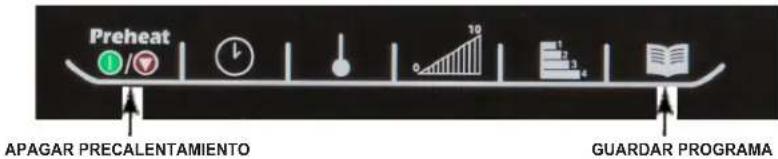

Programación de los Ajustes de Precalentamiento

La temperatura de convección puede ajustarse entre 150°F a 475°F (65°C a 250°C). Se recomienda ajustar el precalentamiento a la temperatura más comúnmente utilizada para ese horno. El ajuste de precalentamiento de fábrica es 475°F (250°C).

Para programar los ajustes de precalentamiento:

1. Encienda el horno para seleccionar precalentamiento.

2. Presione la tecla Guardar Programa.

3. Presione la tecla Seleccionar Temperatura.
4. Ingrese la temperatura deseada utilizando las teclas numéricas.

- La temperatura debe ingresarse en incrementos de 5°F (5°C). Si no, la temperatura se cambiará automáticamente al múltiplo más cercano de 5°F (5°C).

1. Se cambió la temperatura de precalentamiento.

¿Qué es la cocción por etapas?

La cocción por etapas permite utilizar de forma consecutiva diferentes ciclos de cocción, o etapas, sin una participación repetida del usuario. Puede establecerse la cocción por etapas para inicialmente descongelar los alimentos, luego cocinarlos, y mantener después los alimentos calientes hasta el momento de servirlos.

Ejemplo de las condiciones de la cocción por etapas | Etapa 1 Etapa 2 Etapa 3 Etapa 4

Temperatura	230 °C 230(450 °F)	°C 230 °C(450 °F)	°C 230 °C(450 °F)	(450 °F)
Potencia	100%	30%	0	50%
Tiempo	2:30	1:30	1:30	1:00

PRECAUCIÓN

Para evitar el riesgo de quemaduras, manipule los utensilios, la bandeja y la puerta con cuidado. Permita que el horno, los utensilios y la bandeja se enfrien antes de limpiarlas. El horno, los utensilios y la bandeja se calientan durante la operación.

Para operar el horno para cocción de convección únicamente, usted puede utilizar teclas preprogramadas, o ingreso de tiempo manual. Las siguientes instrucciones son únicamente para cocción de convección: Para cocción de combinación vea esa sección.

Cocción de convección

La cocción de convección utiliza tanto un elemento de convección como un ventilador para distribuir el aire caliente de manera homogénea en toda la cavidad del horno. Mediante la circulación del aire, no ocurren puntos calientes o fríos, lo que crea una temperatura consistente alrededor de los alimentos. Estas temperaturas consistentes cocinan los alimentos de manera homogénea y reducen el tiempo de cocción. El horno siempre operará en modo de convección.

Cocción de Convección con Teclas Programadas

1. Presione la tecla Precalentar Encender/Apagar para encender el horno.

2. El horno comienza un ciclo de precalentamiento.

3. Oven Preheating 475°F (250°C) aparece en la pantalla.

4. Para cambiar la temperatura de precalentamiento, ver Programación.

5. El horno alcanza la temperatura de precalentamiento.

- Aparece en la pantalla Ready 475°F (250°C).

1. Presione la tecla seleccionada, preprogramada para 0% de microondas.

2. Si utiliza programación de cifra única, presione la tecla y el horno comienza automáticamente.

3. Para programación de dos cifras, presione las teclas en la secuencia apropiada y el horno comienza automáticamente.

4. Comienza el ciclo de cocción

- Se muestran el programa de cocción preprogramada, el tiempo total de cocción, la temperatura de cocción, el porcentaje de potencia de microondas y la etapa.

1. El horno termina la secuencia de cocción

2. Un bip de terminación de ciclo señala el final del ciclo de cocción.

3. Done (Terminado) aparece en la pantalla.

4. El interior del horno y el plato de cocción estarán calientes.

5. Presione la tecla Precalentar Encender/Apagar para apagar el horno.

Cocción de Convección Utilizando Operación de Cocción Manual

1. Presione la tecla Precalentar Encender/Apagar para encender el horno.

2. El horno comienza un ciclo de precalentamiento.

3. Oven Preheating 475°F (250°C) aparece en la pantalla.

4. Para cambiar la temperatura del precalentamiento, ver Programación.

5. El horno alcanza la temperatura de precalentamiento.

Aparece en la pantalla Ready 475°F (250°C).

1. Coloque los alimentos en el horno.
2. Presione la tecla Seleccionar Tiempo.

- Ingrese el tiempo de cocción deseado utilizando las teclas numéricas.

1. Presione la tecla Seleccionar Temperatura, si la temperatura de cocción difiere de la temperatura de precalentamiento.
2. Ingrese la nueva temperatura.
3. • Presione la tecla Nivel de Potencia.
4. Presione la tecla 0 (por 0%) de microondas. 0 apaga la potencia del microondas y la cocción es únicamente por convección.
5. Si se desea cocción por etapas, presione la tecla Etapa y repita los pasos 4, 5, y 6.
6. Pueden programarse hasta 4 etapas diferentes.
7. Presione la tecla Iniciar para comenzar el ciclo de cocción.

PRECAUCIÓN

Para evitar el riesgo de quemaduras, manipule los utensilios, la bandeja y la puerta con cuidado. Permita que el horno, los utensilios y la bandeja se enfrien antes de limpiarlas. El horno, los utensilios y la bandeja se calientan durante la operación.

Para operar el horno para cocción de combinación, usted puede utilizar teclas preprogramadas o ingreso de tiempo manual. Las siguientes instrucciones son únicamente para cocción de combinación: Para cocción únicamente con convección, vea esa sección.

Cocción de Combinación con Teclas Preprogramadas

1. Presione la tecla Precalentar Encender/Apagar para encender el horno.

2. El horno comienza un ciclo de precalentamiento.

3. Oven Preheating 475°F (250°C) aparece en la pantalla.

4. Para cambiar la temperatura de precalentamiento, ver Programación.

5. El horno alcanza la temperatura de precalentamiento.

- Aparece en la pantalla Ready 475°F (250°C).

1. Presione la tecla seleccionada.

2. Si utiliza programación de cifra única, presione la tecla y el horno comienza automáticamente.

3. Para programación de dos cifras, presione las teclas en la secuencia apropiada y el horno comienza automáticamente.

4. Comienza el ciclo de cocción

- Se muestran el programa de cocción preprogramada, el tiempo total de cocción, la temperatura de cocción, el porcentaje de potencia de microondas y la etapa.

1. El horno termina la secuencia de cocción

2. Un bip de terminación de ciclo señala el final del ciclo de cocción.

3. Terminado aparece en la pantalla.

4. El interior del horno y el plato de cocción estarán calientes.

5. Presione la tecla Precalentar Encender/Apagar para apagar el horno.

Cocción de Combinación Utilizando Operación de Cocción Manual

1. Presione la tecla Precalentar Encender/Apagar para encender el horno.

2. El horno comienza un ciclo de precalentamiento.

3. Oven Preheating 475°F (250°C) aparece en la pantalla.

4. Para cambiar la temperatura del precalentamiento, ver Programación.

5. El horno alcanza la temperatura de precalentamiento.

- Aparece en la pantalla Ready 475°F (250°C).

1. Presione la tecla Seleccionar tiempo.

- Ingrese el tiempo de cocción deseado utilizando las teclas numéricas.

1. Presione la tecla Seleccionar Temperatura, si la temperatura de cocción difiere de la temperatura de precalentamiento.

- Ingrese la nueva temperatura.

1. Presione la tecla Nivel de Potencia.

2. Para una potencia de microondas menor, presione las teclas 1 (para 10%) a 9 (para 90%). 0 apaga la potencia del microondas y la cocción es únicamente por convección.

3. Presione la tecla numérica correspondiente al nivel deseado. Presione cualquier tecla numérica dos veces para devolver el nivel de potencia a 100%.

4. Si se desea cocción por etapas, presione la tecla Etapa y repita los pasos 4, 5, y 6.

- Pueden programarse hasta 4 etapas diferentes.

1. Presione la tecla Iniciar para comenzar el ciclo de cocción.

Cocción de combinación

El modo de combinación utiliza tanto la velocidad de la energía de microondas, como el dorado de la cocción de convección para producir alimentos rápidos, de alta calidad.

- La cocción de microondas utiliza ondas de energía de alta frecuencia para calentar los alimentos. Al cocinar, la energía de microondas hace que las moléculas de los alimentos se muevan rápidamente. Este movimiento rápido entre las moléculas de los alimentos crea calor, lo que cocina los alimentos. POWER (POTENCIA) aparece en la pantalla cuando el horno está generando energía de microondas para el ciclo actual.

• La cocción de convección utiliza la temperatura del horno seleccionada para hornear y dorar los alimentos. El aire circulante rodea los alimentos en una envoltura de aire calentado de manera homogénea.
• El horno mantendrá una temperatura mínima de convección de 150°F (65°C) para garantizar un aire más seco y una cocción más homogénea.

PRECAUCIÓN

Para evitar el riesgo de quemaduras, manipule los utensilios, la bandeja y la puerta con cuidado. Permita que el horno, los utensilios y la bandeja se enfríen antes de limpiarlas. El horno, los utensilios y la bandeja se calientan durante la operación.

Para operar el horno para cocción de microondas, puede utilizar teclas preprogramadas o selección manual del tiempo. Las instrucciones que siguen son solo para cocción de microondas: Para cocción únicamente con convección o de combinación, vea esa sección.

Nota: La opción de Solo microondas se debe habilitar en Opciones del usuario, Ajuste de opciones, página 11.

Cocción de microondas con teclas preprogramadas

1. Coloque los alimentos dentro del horno y cierre la puerta.

2. Presione la tecla seleccionada.

3. Si utiliza programación de cifra única, presione la tecla y el horno comienza automáticamente.

4. Para programación de dos cifras, presione las teclas en la secuencia apropiada y el horno comienza automáticamente.

5. Comienza el ciclo de cocción

- Se muestran el programa de cocción preprogramada, el tiempo total de cocción, la temperatura de cocción, el porcentaje de potencia de microondas y la etapa.

1. El horno termina la secuencia de cocción

2. Un bip de terminación de ciclo señala el final del ciclo de cocción.

3. Terminado aparece en la pantalla.

Cocción de microondas utilizando operación en cocción manual

1. Coloque los alimentos dentro del horno y cierre la puerta.

2. Presione la tecla Seleccionar tiempo.

- Ingrese el tiempo de cocción deseado utilizando las teclas numéricas.

1. Presione la tecla Nivel de Potencia.

2. Para una potencia de microondas menor, presione las teclas 1 (para 10%) a 9 (para 90%).

3. Presione la tecla numérica correspondiente al nivel deseado. Presione cualquier tecla numérica dos veces para devolver el nivel de potencia a 100%.

4. Si se desea cocción por etapas, presione la tecla Etapa y repita los pasos 3, 2, y 3.

- Pueden programarse hasta 4 etapas diferentes.

1. Presione la tecla Iniciar para comenzar el ciclo de cocción.

¿No le gustó una opción? Los ajustes de fábrica se señalan con negritas. Para devolver el horno a los valores de fábrica, simplemente seleccione la opción marcada en negritas.

Mis cambios no se guardaron.

Para que se guarde cualquier cambio, debe presionarse la tecla Guardar Programa después de seleccionar una opción. Presionar la tecla Parar/Reiniciar no guarda cambios.

Cambio de las opciones del usuario

Pueden cambiarse opciones tales como la programación de una cifra o de dos cifras, el volumen del bip y el tiempo máximo de cocción para que se ajusten a las preferencias individuales.

Para cambiar las opciones, debe aparecer en la pantalla STANDBY (EN ESPERA):

1. Presione la tecla oculta.

2. La tecla no está marcada y está ubicada a la izquierda de la tecla Precalentar Encender/Apagar.

3. No se mostrará nada en la pantalla cuando se presione la tecla oculta.

4. Presione la tecla Guardar Programa.

- Se mostrará en la pantalla la primera opción del usuario. El horno se encuentra ahora en modo opciones.

1. Oprima la tecla de número que controla la opción a ser modificada.

- Vea las opciones en la siguiente tabla.

- Se muestra la opción actual.

1. Oprima de nuevo la tecla de número para modificar la opción.

2. Cada vez que se presiona la tecla, se cambiará de opción.

3. Haga concordar el código mostrado con el de la opción deseada.
4. Para cambiar más opciones, repita los pasos 3 y 4.

5. Los cambios hacen efecto después de presionar la tecla. Presione Guardar Programa para guardar.

6. Presione la tecla Parar/Reiniciar para regresar a STANDBY (EN ESPERA), o abra y cierre la puerta del horno.

Teclas numeradas	Pantalla	Opciones (ajustes de fábrica en negritas)
1Programar doble dígito	DeshabilitadoHabilitado	Permite 10 teclas preprogramadas (0-9).Permite 100 teclas preprogramadas (00-99).
2Programar tiempomanualmente	DeshabilitadoHabilitado	No se permite programar manualmente el tiempo/la cocciónSe permite programar manualmente el tiempo/la cocción
3Reinicio al abrir la puerta	DeshabilitadoHabilitado	Abrir la puerta del horno no lo reinicia al modo ListoAbrir la puerta del horno lo reinicia al modo Listo
4Bip de teclas	Bip de teclasactivadoBip de teclasdesactivado	Las teclas suenan cuando se presionan (bip de teclas activado)Las teclas no suenan cuando se presionan (bip de teclas desactivado)
5Volumen del bip de teclas	DESACTIVADOBAJOMEDIOALTO	Volumen del bip de teclas DESACTIVADOVolumen del bip de teclas BAJOVolumen del bip de teclas MEDIOVolumen del bip de teclas ALTO
6Señal del final de cocción	Bip continuoBip de 3segundos4 bips una sola vez	La señal de alimentos listos es un bip continuo hasta que el usuario lo reinicialice.La señal de alimentos listos es un bip de tres segundosLa señal de alimentos listos es cuatro bips, continuamente.La señal de alimentos listos es cuatro bips, cuatro veces.
7Teclado activo	15 SEGUNDOS30 SEGUNDOS60 SEGUNDOS120 SEGUNDOSSIEMPRE	La ventana de tiempo para ingreso por teclado es 15 segundosLa ventana de tiempo para ingreso por teclado es 30 segundosLa ventana de tiempo para ingreso por teclado es un minutoLa ventana de tiempo para ingreso por teclado es dos minutosLa ventana de tiempo para ingreso por teclado siempre está activa
8Advertencias deprecalentamiento	DeshabilitadoAdvertencia solopara programaAdvertencia solo paraprecalentamientoAmbas	Advertencias de ambas temperaturas apagadasAdvertencia: solo cuando la temperatura de precalentamiento no coincide con latemperatura preprogramada.Advertencia: solo cuando la temperatura real del interior del horno no es latemperatura de precalentamiento. Ambas advertencias de temperatura estánactivadas
TECLA DETEMPERATURA Escala detemperatura	FAHRENHEITCENTÍGRADO	Las temperaturas se muestran en °F en los modelos de 60 Hz.Las temperaturas se muestran en °C en los modelos de 50 Hz.
TECLA ETAPA Frecuenciade mensaje CLEAN FILTER(limpiar filtro)	DeshabilitadoSemanalMensualTrimestral	El horno no mostrará Clean Filter.El horno mostrará Clean Filter cada siete (7) días.El horno mostrará Clean Filter cada treinta (30) días.El horno mostrará Clean Filter cada noventa (90) días.
TECLA DE NIVEL POTENCIASOLO MICROONDAS	DeshabilitadoHabilitado	El horno no operará en modo de solo microondas.El horno operará en modo de solo microondas.

Instrucciones de uso para el disco de llavero USB

Para programar el horno utilizando la memoria Flash para USB: El horno debe estar en modo en Espera (Precalentar debe estar APAGADO)

Nota: Una unidad de memoria Flash USB estándar será compatible con el horno.

1. Retire la cubierta protectora de la parte interior del teclado vertical.
2. Inserte la memoria Flash USB en la ranura ubicada debajo del teclado vertical.
3. Abra la puerta del horno.
4. Oprima y mantenga oprimida la tecla 5 hasta que aparezca USb en la pantalla.
5. Para transferir una programación DESDE la memoria flash USB al horno, presione la tecla 1. En la pantalla aparecerá "USb TO OVEN"
   Para transferir una programación A la memoria flash USB desde el horno, presione la tecla 2. En la pantalla aparecerá "OVEN TO USb".
6. Presione la tecla INICIO, en el teclado vertical, para comenzar la transferencia.
7. En la pantalla del horno aparece "LOADING" (Cargando) durante aproximadamente 10 segundos.
8. Una vez terminada la transferencia, se oye un bip de la pantalla y aparece "Done" y el número de los programas guardados.
9. Presione cualquier tecla para borrar la pantalla o cierre la puerta; en la pantalla aparecerá "READY" (Listo).

0

Códigos de error:

1. NO USb: (No hay USB). Quite la unidad de memoria del puerto USB, vuelva a insertarla en el puerto USB y vuelva a intentar.
2. RESET OVEN: (Restablecer el horno). Desenchufe el horno de la toma y vuelva a intentar la transferencia.

Códigos de servicio

Durante la operación, el horno puede mostrar en la pantalla un código de servicio. En caso de que esto ocurra:

1. Desconecte el horno y déjelo desconectado por aproximadamente un minuto. Conecte el horno y vea si el código vuelve a aparecer.
2. Si el código no vuelve a aparecer, continúe el uso normal.
3. Si el código de servicio vuelve a aparecer, escriba el código de servicio que aparece en la pantalla y póngase en contacto con el proveedor del servicio autorizado ACP.
4. No utilice el horno hasta haberse puesto en contacto con el proveedor del servicio ACP.

ERROR!

Error Code: 2

(ejemplo)

Cuidado y limpieza

Limpie el horno con frecuencia para maximizar la vida del horno, su desempeño y su eficiencia. Un horno sucio cocina de manera ineficiente, porque la humedad, los derrames y la grasa absorben energía de convección y de microondas.

ADVERTENCIA

Para evitar una descarga eléctrica que puede causar graves lesiones o la muerte, desconecte el cable de alimentación, o abra el cortocircuitos del horno antes de limpiarlo.

PRECAUCIÓN

Para evitar quemaduras, manipule los utensilios, la bandeja y la puerta con cuidado. Permita que el horno, los utensilios y la bandeja se enfríen antes de limpiarlos. El horno, los utensilios y la bandeja se calientan durante la operación.

PARA UN HORNO NUEVO: antes de utilizado por primera vez, nieve una loalla húmeda con AGP Oven Shield y frote todas las superficies interiores. No retire el protector para homes Oven Shield (Item# S-110). Encienda el homo y presalientelo para comenzar a cocinar.

L. Recomendaciones para la limpieza diaria:

Artículos de limpieza recomendados: toda húmeia, estropajo plástico, limpiador para homos Oven Cleaner ACP (artículo # CL10) y protector para homos ACP Oven Shield Oven Protectant (fliem? SH10). Esile rocar limpiadores caústicos o que contengan ammonio, festales, eloro, sodio o hidroido de potasio (lejía), directamente sobre las superficies del homo.

1. Apague el homo Presione la tecla Presalenlar Encondido/Apagado. Permila que el homo se enline hasta 200°F (95°C) o menos (aproximadamente 10-15 minutos con la puerta abierta y 45-60 minutes con la puerta cerrada).

1. Limpie y proteja el interior del homo Limpie el homo utilizando una esponjita compuesta. Frote el interior del homo utilizando una talla limpia y húmeda, enjusque la talla y escirrata. Repila 2-3 veces para remover el resto del limpiador de homos y las particolas del homo. Si es ne necesario, repila los pasos 3 y 4.

1. Racie Oven Shield: Cuando el homo este limpio, rocie el interior con SH10 Oven Shield y frote todas las superficies interiores. Vuela a colocar la bandeja en el homo. No quile el Oven Shield.

1. Refire la bandeja y los accesorios. Lávelos con agua tibia jabonosa y deje que se sequen al aire mientras limpia el interior del homo. Limpie la piedra para pizza ubizando una esponjilla piéstica y un trapo hímedo únicamente.

1. Limpie el exterior del horno: Limpie la puerta exterior y otras superficies con un trapo limpio, una esponja o una esponjila y agua fibia jabonosa.

1. Recie el interior del homo. Quite las partículas acumuladas usando una espátua plástica. Utilice guantes y gales de seguridad. Recie la puerta del homo, los lados y el piso con limpiador para homos CL10 Oven Cleaner. Deje remojar por 2-6 minutos.

II. Limpieza semanal, mensual o trimestral limpie el filtro de aire y la bandeja para graza

El filtro y la bandeja para grasa están ubicados debajo de la puerta del horno. El filtro es magnético, soque el filtro para limpiarlo y limpie las persianas que lo rodean. Lase el filtro utilizando una esponja o una esponjilla compuesta y agua tibia jabonosa. Extraiga la bandeja para grasa, vacía la grasa y limpie con una esponja o una esponjilla compuesta y agua tibia jabonosa. Enpuque y seque completamente.

Note:

• Refire la comida del horno al final del ciclo.
• Lleve guantes de protección de látex cuando limpie el horno.
• Quile las partículas acumuladas usando una espátula plástica.
• Evite roxiar limpiadores cláusticos o que contengan amontíaco, fosfatos, doro, sodio o hidrózido de potasio (lejía), directamente sobre las superficies del homo.
• Ulfice inicamente accesorios que sean seguros para homos de alta temperatura y microndas.
• NO utilice un sistema de limpieza con agua a presión.
• NO oxine alimentos envuellos en plástion.
• NO utilice papel melático en el mano. Puede utilizar la bandeja de góleo (DR10) en el mano.
• Se pueden utilizar bandejas meclicas de no más de 1 pulgada (2,5 cm) de profundidad. Asegúrese de que las bandejas no esten en contacto con las superficies del homo o de la puerta durante la cocción.
  Si fiere alguna pregunta, por favor remitase a la hoja de seguridad (MSDS) del producto limpiador de homos, o próngase en contacto con ACP, Inc. ComSerr en el [phone].

ADVERTENCIA

Para evitar choques eléctricos que pudiesen provocar lesiones personales severas o la muerte, no retire nunca el gabinete exterior. Únicamente el personal debidamente autorizado podrá retirar el gabinete exterior.

PROBLEMA Possible Causa

El horno no funciona.	Confirme que el horno está conectado a un circuito dedicado.Confirme que el horno esté conectado a un circuito a tierra.(Póngase en contacto con un electricista para confirmarlo)Revise el fusible o el corta-circuitos.
El horno funciona de manera intermitente o aparece CALIENTE en la pantalla.	Revise el filtro de aire y las áreas de descarga en busca de obstrucciones.
Si el horno no acepta ingresos cuando la tecla se presiona.	Verifique que el horno esté encendido y precalentado.Abra y cierre la puerta del horno. Presione nuevamente la tecla.
Si el horno funciona mal, o si muestra: ERROR!Error Code: 1(ejemplo)	El control del horno está equipado con un sistema de autodiagnóstico.El sistema de autodiagnóstico lo alerta si existe algún error o problema.Cuando el control electrónico señala un problema, siga los pasos que se enumeran a continuación.1. Registre el número que se muestra. (Se muestra el ejemplo de Código de error: 1)2. Desconecte el horno, espere un minuto y vuelva a conectarlo.Desconectar el suministro eléctrico puede eliminar el código de servicio. Si la falla continúa, póngase en contacto con un proveedor de servicio autorizado.
El ventilador del horno gira mientras el horno no está precalentando ni cocinando.	Operación normal.
