MANUAL DE USUARIO KG39VVI30S SIEMENS

Frigorífico / congelador

Consejos y advertencias

Consejos para la eliminación

del embalaje y el desguace

de los aparatos usados 43

Volumen de suministro (elementos

incluidos en el equipo de serie) 44

Prestar atención a la temperatura del

entorno y la ventilación del aparato . 45

Conectar el aparato a la

Familiarizándose con la unidad 46

Conectar el aparato 47

Ajustar la temperatura 48

Compartimento de congelación 49

Capacidad máxima de congelación 50

Congelar y guardar alimentos 50

Congelar alimentos frescos 51

Supercongelación 52

Descongelar los alimentos 52

Desconexión y paro del aparato 54

Al desescarchar el aparato 55

Limpieza de la unidad 56

Iluminación interior (LED) 57

Consejos prácticos para ahorrar

energía eléctrica 57

Ruidos de funcionamiento

Pequeñas averías de fácil solución . 59

Autocomprobación del aparato 61

Servicio de Asistencia Técnica 61

all’ambiente domestico.

1 Pulsante Acceso/Spento

capitolo «Super congelamento»).

esInstrucciones de uso

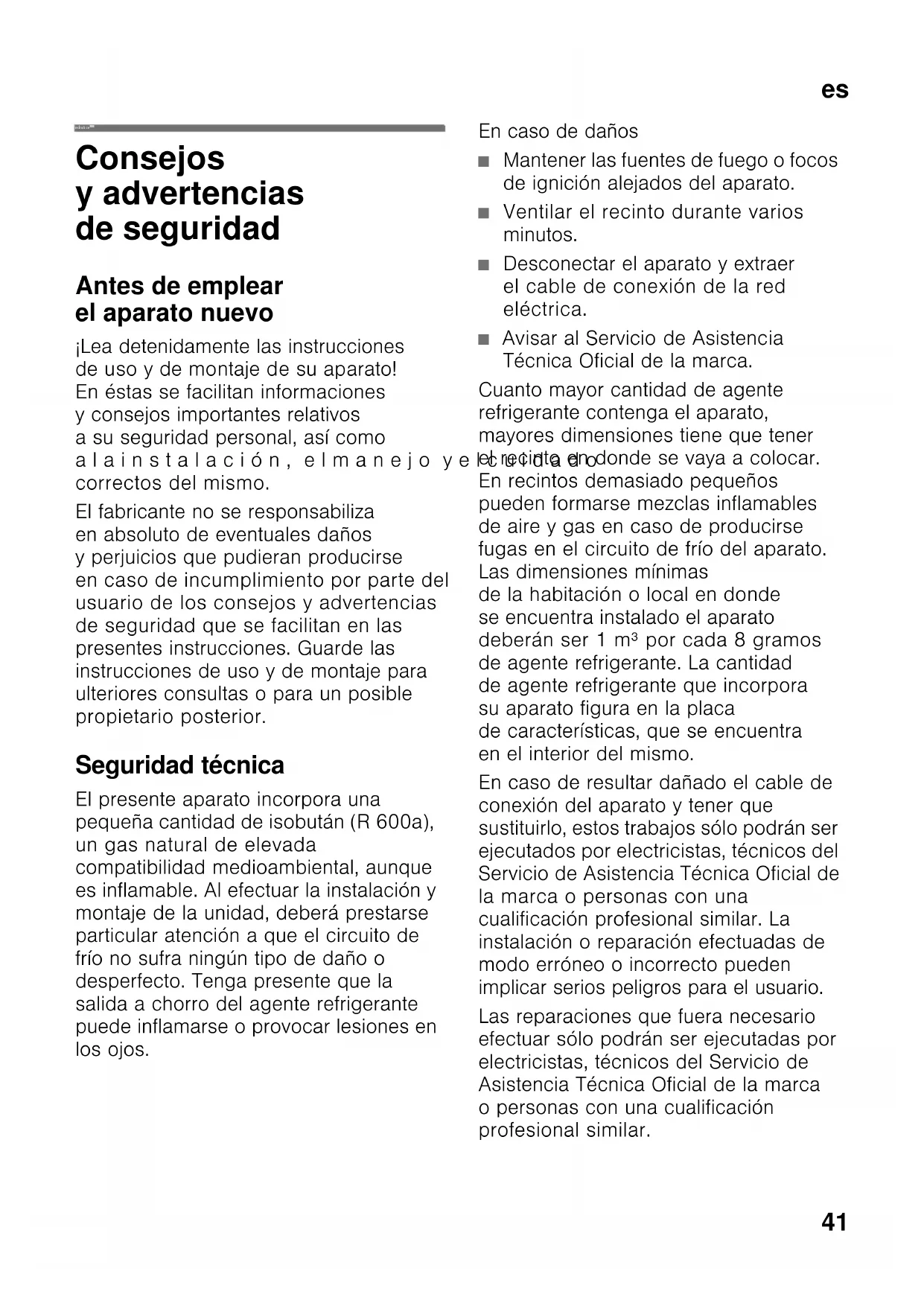

¡Lea detenidamente las instrucciones

de uso y de montaje de su aparato!

En éstas se facilitan informaciones

y consejos importantes relativos

a su seguridad personal, así como

alainstalación, elmanejo yelcuidado

correctos del mismo.

El fabricante no se responsabiliza

en absoluto de eventuales daños

y perjuicios que pudieran producirse

en caso de incumplimiento por parte del

usuario de los consejos y advertencias

de seguridad que se facilitan en las

presentes instrucciones. Guarde las

instrucciones de uso y de montaje para

ulteriores consultas o para un posible

propietario posterior.

El presente aparato incorpora una

pequeña cantidad de isobután (R 600a),

un gas natural de elevada

compatibilidad medioambiental, aunque

es inflamable. Al efectuar la instalación y

montaje de la unidad, deberá prestarse

particular atención a que el circuito de

frío no sufra ningún tipo de daño o

desperfecto. Tenga presente que la

salida a chorro del agente refrigerante

puede inflamarse o provocar lesiones en

■ Mantener las fuentes de fuego o focos

de ignición alejados del aparato.

■ Ventilar el recinto durante varios

■ Desconectar el aparato y extraer

el cable de conexión de la red

■ Avisar al Servicio de Asistencia

Técnica Oficial de la marca.

Cuanto mayor cantidad de agente

refrigerante contenga el aparato,

mayores dimensiones tiene que tener

el recinto en donde se vaya a colocar.

En recintos demasiado pequeños

pueden formarse mezclas inflamables

de aire y gas en caso de producirse

fugas en el circuito de frío del aparato.

Las dimensiones mínimas

de la habitación o local en donde

se encuentra instalado el aparato

deberán ser 1 m³ por cada 8 gramos

de agente refrigerante. La cantidad

de agente refrigerante que incorpora

su aparato figura en la placa

de características, que se encuentra

en el interior del mismo.

En caso de resultar dañado el cable de

conexión del aparato y tener que

sustituirlo, estos trabajos sólo podrán ser

ejecutados por electricistas, técnicos del

Servicio de Asistencia Técnica Oficial de

la marca o personas con una

cualificación profesional similar. La

instalación o reparación efectuadas de

modo erróneo o incorrecto pueden

implicar serios peligros para el usuario.

Las reparaciones que fuera necesario

efectuar sólo podrán ser ejecutadas por

electricistas, técnicos del Servicio de

Asistencia Técnica Oficial de la marca

o personas con una cualificación

profesional similar.es

Sólo podrán utilizarse piezas originales

del fabricante. Sólo en el caso de utilizar

piezas originales del fabricante, éste

garantiza que cumplan las exigencias de

seguridad planteadas.

Una prolongación del cable de conexión

sólo se puede adquirir a través del

Servicio de Asistencia Técnica Oficial.

■ No usar aparatos eléctricos en el

interior de la unidad (por ejemplo

calefacciones, heladoras, etc.). ¡Existe

peligro de explosión!

■ ¡No utilizar ningún tipo de limpiadora

de vapor para desescarchar o limpiar

la unidad! El vapor caliente podría

penetrar en interior del aparato,

accediendo a los elementos

conductores de corriente y provocar

cortocircuitos. ¡Peligro de descarga

■ ¡No rascar el hielo o la escarcha con

ayuda de objetos metálicos

puntiagudos o cortantes! dado que

las rejillas congeladoras podrían

resultar dañadas. Téngase presente

que la salida a chorro del agente

refrigerante puede inflamarse

o provocar lesiones en los ojos.

■ No guardar productos combinados

con agentes o gases propelentes (por

ejemplo sprays) ni materias

explosivas en el aparato. ¡Existe

peligro de explosión!

■ No utilizar el zócalo, los cajones o las

puertas de la unidad como pisaderas

■ Antes de desescarchar o limpiar el

aparato, extraer el enchufe de

conexión de la toma de corriente de la

red o desconectar el fusible. ¡No tirar

del cable de conexión del aparato,

sino asirlo siempre por el cuerpo del

■ Tenga presente que las bebidas con

un alto grado de alcohol necesitan

envases con cierre hermético,

debiéndose colocar siempre en

■ No permitir que las grasas y aceites

entren en contacto con los elementos

de plástico del interior del aparato o la

junta de la puerta. El plástico y la junta

de goma son materiales muy

susceptibles a la porosidad.

■ No obstruir ni cubrir nunca las rejillas

de ventilación y aireación del aparato.

■ Las personas con facultades físicas,

sensoriales o mentales mermadas o

que carezcan de los conocimientos

necesarios, sólo podrán manipular el

aparato bajo vigilancia con una

instrucción minuciosa y detallada por

■ No guardar en el compartimento de

congelación botellas ni tarros o latas

que contengan líquidos,

particularmente bebidas gaseosas.

¡Las botellas y latas pueden estallar!

■ No introducir en la boca directamente

los helados, polos o cubitos de hielo

extraídos del congelador.

¡Peligro de quemaduras!

■ ¡Evitar el contacto prolongado de las

manos con los alimentos congelados,

las capas de hielo o escarcha, o los

tubos del evaporador!

¡Peligro de quemaduras a causa de

las bajas temperaturas!es

En caso de haber niños

■ No dejar que los niños jueguen con

el embalaje del aparato o partes

¡Existe peligro de asfixia a causa

de los cartones y las láminas

■ ¡No permita que los niños jueguen

con la unidad ni se sienten sobre los

cajones o se columpien de las

■ ¡En caso de disponer la unidad

guardar la llave fuera del alcance

Observaciones de carácter

El aparato es adecuado

■ para la refrigeración y congelación de

■ para la preparación de cubitos de

El presente aparato ha sido diseñado

para el uso doméstico en el hogar

particular o en su entorno.

El aparato está dotado de un dispositivo

de desparasitaje según la directiva de la

Unión Europea 2004/108/EC.

La estanqueidad del circuito de

refrigeración viene verificada de fábrica.

Este producto cumple las normas

específicas de seguridad para aparatos

eléctricos (EN 60335-2-24).

embalaje y el desguace

de los aparatos usados

la eliminación del embalaje

El embalaje protege su aparato contra

posibles daños durante el transporte.

Todos los materiales de embalaje

utilizados son respetuosos con el medio

ambiente y pueden ser reciclados

o reutilizados. Contribuya activamente

a la protección del medio ambiente

insistiendo en unos métodos

de eliminación y recuperación

de los materiales de embalaje

respetuosos con el medio ambiente.

Su Distribuidor o Administración local

le informará gustosamente sobre

las vías y posibilidades más eficaces

y actuales para la eliminación

respetuosa con el medio ambiente

de estos materiales.es

* Desguace de los aparatos

¡Los aparatos usados incorporan

materiales valiosos que se pueden

recuperar! Entregando el aparato

a dicho efecto en un centro oficial

de recogida o recuperación

de materiales reciclables.

Antes de deshacerse de su aparato

1. Extraer el enchufe de conexión

del aparato de la toma de corriente

de la red eléctrica.

2. Corte el cable de conexión

del aparato y retírelo conjuntamente

3. No retirar los soportes y baldas

del aparato a fin de no facilitar

a los niños el acceso al interior

4. No permita que los niños jueguen con

los aparatos inservibles. ¡Peligro

Todos los aparatos frigoríficos contienen

gases aislantes y refrigerantes, que

exigen un tratamiento y eliminación

específicos. Preste atención a que

las tuberías del circuito de frío

de su aparato no sufran daños

ni desperfectos. Antes de haberlo

entregado en el correspondiente Centro

Oficial de recogida.

Volumen de suministro

(elementos incluidos

en el equipo de serie)

Verifique que las piezas no presentan

daños ni desperfectos debidos al

transporte tras desembalarlas.

En caso de constatar daños o

desperfectos deberá dirigirse al

distribuidor en donde adquirió su

electrodoméstico o al Servicio

de Asistencia Técnica Oficial de la

El envío consta de los siguientes

elementos: ■ Aparato de libre instalación■ Bolsa con material de montaje■ Equipamiento (según modelo)■ Instrucciones de uso■ Instrucciones de montaje■ Cuaderno de mantenimiento■ Suplemento de la garantía■ Informaciones sobre el consumo de energía y los ruidos del aparato

Este aparato cumple con

la Directiva europea 2002/96/CE

sobre aparatos eléctricos

y electrónicos identificada como

(waste electrical and electronic

equipment – WEEE (Residuos

de aparatos eléctricos

y electrónicos)). La directiva

proporciona el marco general

válido en todo el ámbito

de la Unión Europea para

la retirada y la reutilización

de los residuos de los aparatos

eléctricos y electrónicos.

Prestar atención a la

entorno y la ventilación

Temperatura de la habitación

El aparato ha sido diseñado para una

determinada clase climática. En función

de la clase climática concreta, el aparato

puede funcionar en los márgenes de

temperatura que se indican más abajo.

La clase climática a la que pertenece el

aparato figura en la placa de

características del mismo, Fig. 0.

El aparato funciona perfectamente en los

rangos de temperatura señalados por

la clase climática. En caso funcionar

un aparato de la clase climática SN

a una temperatura ambiente más fría,

pueden excluirse daños en el mismo

hasta una temperatura de +5 °C.

El aire recalentado en la pared posterior

del aparato El aire recalentado debe

poder escapar libremente. De lo

contrario, el aparato tendrá que

aumentar su rendimiento, Provocando

un consumo de energía eléctrica

elevado e inútil. Por esta razón habrá

que prestar particular atención a que las

aberturas de ventilación y aireación no

estén nunca obstruidas!

Tras colocar el aparato en su

emplazamiento definitivo deberá dejarse

reposar éste durante aprox. una hora

antes de ponerlo en funcionamiento.

Durante el transporte del aparato puede

ocurrir que el aceite contenido en el

compresor penetre en el circuito del frío.

Limpiar el interior del aparato antes de

su puesta en funcionamiento inicial

(véase el capítulo «Limpieza el aparato»).

Conexión a la red eléctrica

La toma de corriente tiene que estar

situada en las proximidades del aparato

y ser libremente accesible tras su

El aparato corresponde al tipo de

protección I. Conectar el aparato a una

red de 220–240 V/50 Hz de corriente

monofásica (corriente alterna) a través

de una toma de corriente instalada

correctamente y provista de conductor

de protección. La toma de corriente

debe estar protegida con un fusible de

SN +10 °C hasta 32 °C N +16 °C hasta 32 °C ST +16 °C hasta 38 °C T +16 °C hasta 43 °Ces

En los aparatos destinados a países

fuera del continente europeo deberá

verificarse si los valores de la tensión de

conexión y el tipo de corriente que

figuran en la placa de características del

aparato coinciden con los de la red

nacional. Ambos números se encuentran

en la placa de características del

El aparato no se podrá conectar en

ningún caso a conectores electrónicos

para ahorro energético.

Nuestros aparatos se pueden conectar

a rectificadores de corriente por onda

sinusoidal o conmutados por red. Los

rectificadores conmutados por red se

emplean en las instalaciones

fotovoltaicas conectadas directamente

a la red pública de abastecimiento

de corriente eléctrica. Para aplicaciones

aisladas, como por ejemplo en buques

o albergues de montaña que

no disponen de conexión a la red

eléctrica, tienen que emplearse

rectificadores de onda sinusoidal.

Familiarizándose con

Despliegue, por favor, la última página

con las ilustraciones. Las presentes

instrucciones de uso son válidas para

varios modelos de aparato.

El equipamiento de los distintos modelos

Por ello es posible que las ilustraciones

muestren detalles y características de

equipamiento que no concuerdan con

las de su aparato concreto.

* No disponible en todos los modelos.

1-4 Elementos de mando

5 Iluminación interior (LED)

6 Balda vidrio en el compartimento

7 Cajón para la verdura

8 Compartimentos para guardar la

mantequilla y el queso *

9 Estante de la puerta

10 Botellero para guardar botellas

11 Cajón de congelación (pequeño)

12 Balda de vidrio – Compartimento

13 Cajón de congelación (grande)

14 Desagüe para el agua

15 Soportes roscados

B Compartimento de congelaciónes

Conectar el aparato a través de la tecla

para conexión y desconexión 1.

El piloto de aviso del indicador

de temperatura 2 parpadea hasta que el

aparato ha alcanzado la temperatura

El aparato comienza a refrigerar.

La iluminación interior está conectada

con la puerta abierta.

Se aconseja ajustar una temperatura

Advertencias relativas

al funcionamiento del aparato

■ El aparato puede necesitar varias

horas hasta alcanzar todas

las temperaturas ajustadas.

No introducir alimentos en el aparato

antes de que haya transcurrido este

■ Durante el funcionamiento del

compresor se forman gotas de agua

o escarcha sobre la pared posterior

del compartimento frigorífico. Esto es

un fenómeno perfectamente normal

y es debido a razones técnicas. No es

necesario raspar la escarcha ni secar

las gotas de agua. El panel posterior

(evaporador) del aparato se

desescarcha automáticamente.

El agua de descongelación es

recogida en la canaleta de desagüe,

Fig. ., volviendo al compresor, donde

■ Los lados frontales del cuerpo

del aparato son calentados

ligeramente. De este modo se impide

la formación de agua

de condensación en la zona

de la junta de la puerta.

■ En caso de no poder abrir la puerta

del compartimento de congelación

inmediatamente después de cerrarla,

aguardar unos instantes hasta que

la depresión generada haya sido

1 Tecla para conexión

y desconexión del aparato

para la conexión y desconexión

del aparato completo.

2 Indicador de la temperatura

del compartimento frigorífico

Las cifras indican, en °C, la

temperatura ajustada

en el compartimento frigorífico.

Se ilumina en caso de estar

activada la función superfrío

4 Mando regulador de la

del compartimento frigorífico.es

■ A causa del trabajo del compresor,

en algunos puntos de las rejillas

congeladoras puede acumularse

rápidamente escarcha. Esto no afecta

en absoluto al buen funcionamiento

del aparato ni tampoco implica un

aumento del consumo de energía

eléctrica. La eliminación de la

escarcha acumulada sólo será

necesaria en caso de que la capa

de escarcha o hielo alcance un

espesor de más de 5 mm sobre toda

la superficie de las rejillas

La temperatura se puede ajustar

Pulsar la tecla de ajuste

de la temperatura 4 repetidas veces,

hasta alcanzar el valor que se desea

ajustar en el compartimento frigorífico.

El valor mostrado en último lugar

es memorizado. La temperatura ajustada

se muestra en la indicación de la

La temperatura del compartimento de

congelación depende de la temperatura

del compartimento frigorífico.

Unas temperaturas bajas (más frío)

ajustadas para el frigorífico originan

también unas temperaturas bajas (más

frío) en el compartimento de

Las indicaciones sobre la capacidad útil

de su aparato figuran en la placa del

Aprovechar toda la capacidad

de congelación del aparato

Para introducir la mayor cantidad

de alimentos posible se pueden retirar

todos los elementos y accesorios.

Los alimentos se pueden colocar

a continuación directamente sobre las

baldas y el fondo del compartimento

Retirar elementos del aparato

Desplazar el cajón de congelación hacia

el cuerpo del usuario hasta el tope,

levantarlo por la parte frontal y retirarlo

El compartimento frigorífico es el lugar

ideal para guardar platos cocinados, pan

y bollería, latas de conserva, leche

condensada y queso curado, así como

fruta y hortalizas sensibles al frío.

Prestar atención al colocar los

Colocar los alimentos empaquetados

o bien cubiertos en la unidad. De este

modo se evita que los alimentos se

deshidraten, decoloren o pierdan su

valor nutritivo y aroma. Además se evita

la mezcla de olores y sabores, así como

la descoloración de las piezas

Evite el contacto directo de los alimentos

con el panel posterior del aparato,

de lo contrario la libre circulación del

aire quedará afectada.

Los alimentos o envases podrían quedar

Prestar atención a las

diferentes zonas de frío del

En función de la circulación del aire

en el interior del frigorífico, se crean

en éste diferentes zonas de frío:

■ La zona más fría del compartimento

está en el cajón deslizante. Fig. 4

Guardar los alimentos más delicados

(por ejemplo pescado, embutido,

carne) en la zona de más frío.

■ La zona menos fría se encuentra

en la parte superior de la

Guardar, por ejemplo, en la zona

menos fría el queso curado y la

mantequilla. De esta manera el queso

conservará su aroma y la mantequilla

se podrá untar en el pan fácilmente.

Mediante esta función se enfría el

compartimento frigorífico durante aprox.

2½ días hasta alcanzar la temperatura

más baja posible, conmutando

a continuación a la temperatura ajustada

con anterioridad a la activación de la

La función de superfrío se selecciona

■ antes de introducir grandes

cantidades de alimentos.

■ en caso de desear enfriar

rápidamente bebidas.

Activar y desactivar

Pulsar la tecla de ajuste de la

temperatura 4 repetidas veces hasta que

se ilumine el piloto «super» 3.

La función de superfrío se desactiva

automáticamente pasadas aprox.

congelación es adecuado

■ para guardar productos

■ para preparar cubitos de hielo,

■ para congelar alimentos frescos.

¡Cerciorarse siempre de que la puerta

del compartimento de congelación está

cerrada correctamente! En caso de no

estar bien cerrada la puerta, los

alimentos se pueden descongelar. En el

compartimento de congelación se

produce una fuerte acumulación de

escarcha. Además se produce un

elevado consumo de energía eléctrica.es

Las indicaciones relativas a la máxima

capacidad de congelación en 24 horas

se facilitan en la placa del aparato.

Condiciones para alcanzar

■ Conectar la función de

supercongelación antes de introducir

los productos frescos en

el congelador (véase el capítulo

«Supercongelación»).

■ Retirar los elementos del aparato

Guarde los alimentos apilándolos

directamente sobre las baldas y el

fondo del compartimento

cantidades de alimentos frescos en el

compartimento superior. Dado que

aquí se congelan de un modo

particularmente rápido y cuidadoso.

■ Colocar los alimentos frescos lo más

cerca posible de los paneles laterales.

Puntos a tener en cuenta al

■ Prestar atención a que la envoltura del

alimento o producto congelado no

presente ningún tipo de daño.

■ Verifique la fecha de caducidad de los

alimentos. Cerciórese de que ésta no

■ La indicación de la temperatura del

congelador del establecimiento en

donde adquiera los alimentos deberá

señalar un valor mínimo de -18 °C.

■ Al hacer la compra, recuerde que

conviene adquirir los alimentos

congelados en el último momento.

Procure transportarlos directamente

a casa envueltos en una bolsa

isotérmica. Una vez en el hogar,

deberá colocarlos inmediatamente en

el compartimento de congelación.

Congelar los alimentos

■ Si decide congelar usted mismo los

alimentos, utilice únicamente

alimentos frescos y en perfectas

■ Procurar que los alimentos

congelados que ya hubiera en el

congelador no entren en contacto con

los alimentos frescos que se desean

■ Envasar los alimentos

deshidraten o pierdan su sabor.es

Guardar los alimentos

Cerciorarse de que el cajón de

congelación esté introducido a tope en

el aparato a fin de asegurar una

circulación impecable del aire por el

En caso de desear guardar una gran

cantidad de alimentos, éstos se pueden

colocar directamente sobre las baldas

de vidrio y apilar en el fondo del

compartimento de congelación.

1. Retirar a tal efecto todos los cajones

2. Desplazar el cajón de congelación

hacia el cuerpo del usuario hasta el

tope, levantarlo por la parte frontal

y retirarlo del aparato. Fig. 5

Si decide congelar usted mismo los

alimentos, utilice únicamente alimentos

frescos y en perfectas condiciones.

Blanquear (escaldar) las verduras antes

de su congelación a fin de que su sabor,

aroma o color no se deteriore, ni pierdan

tampoco su valor nutritivo. Las

berenjenas, los calabacines y

espárragos no hay que escaldarlos.

Más detalles sobre este método podrán

hallarse en cualquier libro o manual

de cocina que trate los aspectos de la

congelación de alimentos y en donde se

describa el método del blanqueado.

Procurar que los alimentos congelados

que ya hubiera en el congelador no

entren en contacto con los alimentos

frescos que se desean congelar.

■ Alimentos adecuados para

Pan y bollería, pescado y marisco,

carne, caza, aves, verduras y

hortalizas, frutas, hierbas aromáticas,

huevos sin cáscara, productos lácteos

tales como queso, mantequilla y

requesón, platos cocinados y restos

de comidas como por ejemplo sopas,

potajes, carnes o pescados

cocinados, platos de patatas,

gratinados y platos dulces.

■ Alimentos que no deben congelarse:

Verduras que se consumen

normalmente crudas, como por

ejemplo lechugas o rabanitos, huevos

en su cáscara, uvas, manzanas

enteras, peras y melocotones, huevos

duros, yogur, leche agria, nata fresca

acidulada, crema fresca y mayonesa.

Envasado de los alimentos

Envasar los alimentos herméticamente

para que no se deshidraten o pierdan su

1. Introducir los alimentos en la envoltura

prevista a dicho efecto.

2. Eliminar todo el aire que pudiera

3. Cerrarlo herméticamente.

4. Marcar los envases, indicando su

contenido y la fecha de congelación.

Materiales indicados para el envasado

Láminas de plástico, bolsitas y láminas

de polietileno, papel de aluminio, cajitas

y envases específicos para

la congelación de alimentos.

Todos estos productos y materiales se

pueden adquirir en la mayoría de los

supermercados, grandes almacenes

o en el comercio especializado.es

Materiales no apropiados

para el envasado de alimentos:

Papel de empaquetar,

papel apergaminado, celofán, bolsas

de la basura y bolsitas de plástico

de la compra ya usadas.

Materiales apropiados para el cierre

Gomitas, clips de plástico, bramante,

cinta adhesiva incongelable, etc.

Las bolsitas o láminas de plástico

de polietileno se pueden termosellar con

una soldadora de plásticos.

Calendario de congelación

El plazo de conservación varía

en función del tipo del alimento

A una temperatura de -18 °C:

■ El pescado, el embutido y los platos

cocinados, así como el pan y la

■ El queso, las aves y la carne:

■ La fruta y verdura:

Para que los alimentos conserven su

valor nutritivo, vitaminas y buen aspecto

hay que congelar el centro lo más

rápidamente posible.

Con objeto de evitar que se produzca un

aumento indeseado de la temperatura

interior del aparato al colocar alimentos

frescos en el compartimento de

congelación, deberá activarse la función

de supercongelación varias horas antes

de introducir los alimentos en el aparato.

Normalmente basta con 4-6 horas.

Al estar activada esta función, el

compresor funciona continuamente,

alcanzándose en el interior del

compartimento de congelación unas

temperaturas muy bajas (gran frío).

En caso de desear aprovechar la

máxima capacidad de congelación del

aparato deberá conectarse la función

«Supercongelación» 24 horas antes de

introducir los alimentación frescos en el

Pequeñas cantidades de alimentos

(hasta 2 kg) se pueden congelar sin

necesidad de activar la

Activar y desactivar

Pulsar la tecla de ajuste de la

temperatura 4 repetidas veces hasta que

se ilumine el piloto «super» 3.

La función de supercongelación se

desactiva automáticamente pasadas

Según el tipo y la naturaleza de su uso,

se puede elegir entre los siguientes

■ Temperatura ambiente

■ En un horno eléctrico, con/sin

No volver a congelar los alimentos que

se hayan descongelado o empezado

a descongelarse. Sólo se podrán volver

a congelar tras asarlos, freírlos, hervirlos

o preparar con ellos platos cocinados.

En este caso no se deberá agotar al

máximo el tiempo de caducidad de los

(no disponible en todos los modelos)

La posición y altura de las baldas se

pueden modificar: Retirar la balda a tal

efecto del aparato, alzarla por la parte

frontal y extraerla del aparato.

Cajón para la verdura con

regulador de humedad

Para crear el clima de almacenamiento

óptimo para la fruta y verdura se puede

regular – en función de las cantidades

de alimentos introducidos – la humedad

del aire en el cajón de la verdura:

pequeñas cantidades de fruta y verdura

– elevado grado de humedad del aire

grandes cantidades de fruta y verdura –

bajo grado de humedad del aire

La fruta (por ejemplo, piñas, plátanos,

papayas y cítricos) y la verdura

(berenjenas, pepinos, calabacines,

pimientos, tomates y patatas) sensibles

al frío deberán guardarse fuera

del frigorífico a una temperatura de

aprox. +8 °C a fin de conservar

óptimamente su calidad y sabor.

En la balda portabotellas se pueden

colocar con toda seguridad las botellas.

El soporte es variable.

Estante de la puerta

Levantarlos ligeramente y retirarlos de su

El botellero sirve de sujeción a las

botellas, impidiendo que éstas vuelquen

al abrir o cerrar la puerta del aparato.

Cajón de congelación (grande)

Para guarda grandes aves, como por

ejemplo pavos, patos y gansos.

La placa separadora (en caso de

incorporarla el aparato) no se puede

retirar del mismo.es

Acumuladores de frío

Los acumuladores de frío contribuyen

a retardar la descongelación de los

productos congelados en caso de corte

o avería del suministro de corriente. El

retardo más efectivo se logra colocando

los acumuladores de frío en el

compartimento superior, directamente

sobre los alimentos.

Los acumuladores de frío se pueden

extraer de su emplazamiento y usarlos

para mantener alimentos frescos por

breve tiempo, por ejemplo en una bolsa

2. Desprender la cubitera adherida sólo

con ayuda de un objeto sin aristas,

como por ejemplo el mango de una

3. Para retirar los cubitos de hielo de la

cubitera, colocar ésta brevemente

debajo del chorro de agua del grifo

(no disponible en todos los modelos)

Mediante el indicador de temperatura

«OK» se miden las temperaturas

inferiores a +4 °C. En caso

de que el adhesivo no muestre «OK».,

habrá que ajustar de modo escalonado

una temperatura más baja (más frío).

Al poner el aparato en marcha, éste

puede necesitar hasta 12 horas para

alcanzar la temperatura ajustada.

Accionar la tecla de conexión

El piloto de aviso de la temperatura

ajustada se apaga y el grupo frigorifico

En caso de largos períodos

de inactividad de la unidad:

1. Desconectar el aparato

2. Extraer el enchufe del aparato de la

toma de corriente o desactivar

3. Limpiar el aparato.

4. Dejar la puerta abierta.es

El desescarchado del aparato se efectúa

El agua de descongelación se

transporta, a través de las canaletas de

desagüe y el orificio de drenaje, a la

zona de evaporación del aparato.

El compartimento de congelación no se

desescarcha automáticamente, dado

que los alimentos congelados no deben

descongelarse en ningún momento. Una

capa de hielo o escarcha acumulada en

el interior del compartimento de

congelación dificulta la transmisión del

frío a los alimentos, reduciendo el

rendimiento de la unidad y elevando el

consumo de energía eléctrica. Por lo

tanto deberá eliminar regularmente la

capa de escarcha acumulada en el

compartimento de congelación.

No rascar en ningún caso el hielo o la

escarcha con ayuda de objetos

metálicos cortantes o puntiagudos

(cuchillos, etc.), dado que el evaporador

del compartimento de congelación

podría resultar dañado. Los conductos

del agente refrigerante del

compartimento de congelación podrían

resultar dañados. Téngase presente que

la salida a chorro del agente refrigerante

puede inflamarse o provocar lesiones en

Si se encuentran aún alimentos en el

congelador, deberá activarse la función

de supercongelación unas 4 horas antes

de iniciar la operación. De este modo se

conseguirá que los productos

congelados alcancen un nivel de

temperatura muy bajo, pudiéndose

conservar así más tiempo a la

temperatura ambiental.

1. Desconecta el aparato antes de

2. Extraer el enchufe del aparato de la

toma de corriente o desactivar el

3. Retirar a continuación los cajones de

congelación con los alimentos que

hubieran en ellos, colocando sobre

los mismos los acumuladores de frío

(en caso de incorporarlos el aparato).

Colocar los cajones de congelación

en un lugar lo más frío posible.

4. Abrir el desagüe para el agua de

descongelación. Fig. -

5. El agua de descongelación se puede

recoger con el botellero para las

botellas grandes. Retirar a este efecto

las botellas del botellero (véase el

capítulo «Limpieza del aparato»).

6. Para acelerar el proceso de

descongelación se pueden colocar

dos ollas con agua muy caliente (no

hirviendo), sobre sendos soportes, en

el interior del compartimento de

7. Una vez concluida la descongelación

del aparato, vaciar el agua de

descongelación recogida en el cajón;

Recoger con una esponja asimismo el

agua que pudiera haber en el fondo

del compartimento de congelación.

8. Cerrar el desagüe del agua de

9. Colocar el botellero para las botellas

grandes en la cara interior de la

10.Tras concluir el desescarchado,

introducir el cable de conexión en la

toma de corriente y conectar el

Limpieza de la unidad

■ No utilizar detergentes que contengan

arena, cloro o ácidos. ¡No emplear

tampoco disolventes!

■ No emplear esponjas abrasivas.

En las superficies metálicas podría

producirse corrosión.

■ No lavar nunca las bandejas,

compartimentos o estantes

del aparato en el lavavajillas.

¡Las piezas pueden deformarse!

1. Desconectar el aparato antes de

proceder a su limpieza.

2. ¡Extraer para ello el enchufe del

aparato de la red de corriente,

o desactivar el fusible!

3. Retirar los alimentos del aparato

y colocarlos en un lugar frío. Colocar

los cajones de congelación en un

lugar lo más frío posible.

4. Limpiar el aparato con un paño suave,

agua templada y un poco de

lavavajillas manual con pH neutro.

Téngase presente que el agua

empleada en la limpieza del aparato

no debe entrar en contacto con la

5. Limpiar la junta de la puerta sólo con

agua clara, secándola bien

6. Tras concluir la limpieza del aparato:

Conectarlo a la red y ponerlo en

7. Colocar los alimentos congelados en

el compartimento de congelación.

Los elementos variables del aparato se

pueden extraer para su limpieza.

Retirar las bandejas de vidrio

Levantar las baldas de vidrio,

desplazarlas hacia adelante, se inclinan

hacia abajo y se extraen inclinándolas

por uno de sus laterales.

Paramento del desagüe para el agua de

Para limpiar la canaleta de desagüe

deberá separarse la balda de vidrio

situada encima del cajón de la verdura,

Fig. 1/7, del paramento del desagüe

para el agua de descongelación.

Retirar la balda, levantar el paramento y

Limpiar regularmente la canaleta del

desagüe y el orificio de drenaje con una

torunda u objeto similar, a fin de que el

agua de desagüe pueda evacuarse

Tirar del cajón hacia el cuerpo del

usuario hasta el tope, levantarlo

ligeramente por su parte frontal y

retirarlo del aparato.es

(no disponible en todos los modelos)

El frontal del cajón de la verdura se

puede retirar para lavarlo.

Pulsar consecutivamente los mandos

laterales y retirar al mismo tiempo el

frontal del cajón para la verdura. Fig. /

Retirar los estantes de la puerta

Levantarlos ligeramente y retirarlos de su

En caso de comprobar olores

1. Desconectar el aparato a través del

interruptor de Conexión/Desconexión.

2. Retirar todos los alimentos del

3. Limpiar el espacio interior (véase

el capítulo «Limpieza del aparato»).

4. Limpie los envases de los alimentos.

5. Envasar herméticamente los

alimentos que desarrollen un fuerte

olor, a fin de evitar la formación

de olores en el aparato.

6. Volver a conectar el aparato.

7. Colocar y ordenar los alimentos.

8. Verificar al cabo de 24 horas si ha

vuelto a producir olor en el aparato.

Iluminación interior

Su aparato está equipado con una

iluminación por diodos luminosos exenta

Las reparaciones de este tipo de

iluminación sólo podrán ser realizadas

por personal técnico del Servicio de

Asistencia Técnica Oficial de la marca

o autorizado oficialmente por el

para ahorrar energía

■ ¡Emplazar el aparato en una

habitación seca y fresca, dotada de

una buena ventilación! Recuerde

además que el aparato no debe

instalarse de forma que reciba

directamente los rayos del sol, ni

encontrarse tampoco próximo a focos

activos de calor tales como cocinas,

No obstante, si esto último fuera

inevitable, se habrá de proteger la

unidad con un panel aislante

■ Dejar enfriar los alimentos o bebidas

calientes hasta temperaturas

ambientes antes de introducirlos en el

■ Descongelar los productos

congelados en el interior

del compartimento frigorífico. De esta

manera se puede aprovechar el frío

desprendido por los mismos para

la refrigeración de los restantes

alimentos guardados.es

Una capa de hielo o escarcha

acumulada en el interior del

compartimento de congelación

dificulta la transmisión del frío a los

alimentos, reduciendo el rendimiento

de la unidad y elevando el consumo

de energía eléctrica.

■ Mantener abierta la puerta del aparato

el menos tiempo posible.

■ Limpiar de vez en cuando la parte

posterior del aparato con objeto

de evitar que la acumulación de polvo

pueda dar lugar a un aumento del

consumo de corriente.

■ En caso necesario:

Montar los elementos distanciadores

respecto a la pared para alcanzar la

absorción de energía indicada

(véanse las instrucciones de montaje).

Una distancia reducida respecto a la

pared no influye negativamente en el

funcionamiento del aparato. Aunque

puede ocurrir que la absorción

de energía varíe ligeramente. No se

deberá superar la distancia de 75

Ruidos de funcionamiento

normales del aparato

Ruidos en forma de murmullos sordos

Los motores están trabajando

(compresores, ventilador).

Ruidos en forma de gorgoteo

Se producen al penetrar el líquido

refrigerante en los tubos delgados una

vez que ha entrado en funcionamiento el

Ruidos en forma de clic

El motor, los interruptores o las

electroválvulas se conectan/

Ruidos que se pueden evitar

El aparato está colocado en posición

Nivelar el aparato con ayuda de un nivel

de burbuja. Calzarlo en caso necesario.

El aparato entra en contacto con

muebles u otros objetos

Retirar el aparato de los muebles u otros

aparatos con los que esté en contacto.

Los cajones o baldas oscilan o están

Verificar los elementos desmontables y,

en caso necesario, colocarlos en un

nuevo emplazamiento.

Las botellas o recipientes

entran en contacto mutuo

Separar algo las botellas y los

Pequeñas averías de fácil solución

Antes de avisar al Servicio de Asistencia Técnica:

Compruebe si la avería o fallo que usted ha constatado se encuentra recogida en los

siguientes consejos y advertencias.

Tenga presente que los gastos del técnico no quedan cubiertos por las prestaciones

del servicio de garantía.

Avería Posible causa Forma de subsanarla

La temperatura difiere

fuertemente del valor

En algunos casos es posible

desconectar el aparato durante 5

Si la temperatura es demasiado

elevada (calor), verifique al cabo

de unas pocas horas si se ha

producido una aproximación a la

temperatura ajustada.

Si la temperatura es demasiado

baja (frío), verifique la temperatura

nuevamente al día siguiente.

No se ilumina ninguna

eléctrica; el fusible se

ha fundido; el enchufe

Introducir el enchufe del aparato

en la toma de corriente. Verificar si

hay que corriente; verificar los

demasiado baja (frío).

Colocar el selector de la

temperatura en un valor inferior,

véanse capítulo «Ajustar la

agua en el fondo del

Limpiar las canaletas de desagüe

del agua de descongelación y el

orificio de drenaje (véase el capitulo

«Limpieza del aparato»). Fig. .es

Avería Posible causa Forma de subsanarla

congelación presenta

Desescarchar el compartimento de

congelación (véase el capítulo

«Desescarchado»). Prestar atención

a que la puerta del compartimento

de congelación esté siempre

cerrada correctamente.

La temperatura en el

La puerta del aparato

demasiada frecuencia.

No abrir la puerta del aparato

ventilación y aireación

Eliminar la causa de la obstrucción.

Se ha introducido una

No superar la máxima capacidad de

congelación de alimentos frescos

El aparato no enfría; la

de visualización de la

iluminación interior

Iniciar el ciclo de autocomprobación

del aparato (véase el aparato

«Autocomprobación del aparato»).

Una vez concluido el programa, el

aparato conmuta al modo

de funcionamiento normal.es

Autocomprobación del

Su aparato dispone de un programa

automático de autocomprobación que le

muestra las causas de las posibles

averías; éstas sólo pueden ser

subsanadas por el Servicio de Asistencia

Técnica Oficial de la marca.

autocomprobación del aparato

1. Desconectar el aparato y aguardar

2. Conectar el aparato y accionar en los

primeros 10 segundos el mando de

ajuste de la temperatura, Fig. 2/4,

durante 3–5 segundos, hasta que en

el indicador de la temperatura

del compartimento frigorífico se

ilumine el piloto correspondiente

El programa de autocomprobación

está activado cuando los indicadores

de la temperatura se iluminan

Si al cabo de breves instantes de

activarse el ciclo, el aparato señala la

temperatura seleccionada, el sistema

En caso de parpadear el indicador

«super» durante 10 segundos, hay una

avería en el sistema.

En este caso deberá avisar usted al

Servicio de Asistencia Técnica Oficial de

Concluir el ciclo de

Una vez concluido el programa, el

aparato conmuta al modo de

funcionamiento normal.

Servicio de Asistencia

La dirección y el número de teléfono del

Servicio de Asistencia Técnica Oficial

de la marca más próximo a su domicilio

los podrá localizar a través de la guía

telefónica de su localidad o el directorio

del Servicio de Asistencia Técnica

Oficial. Al solicitar la intervención del

Servicio de Asistencia Técnica, no olvide

indicar el Número de producto (E-Nr.)

y el Número de fabricación (FD-Nr.)

Ambos números se encuentran en la

placa de características del aparato.

De este forma se evitará usted gastos

innecesarios, dado que en estos casos,

los gastos del técnico no quedan

cubiertos por las prestaciones del

servicio de garantía.

Solicitud de reparación

y asesoramiento en caso

Las señas de las delegaciones

internacionales figuran en la lista adjunta

de centros y delegaciones del Servicio

de Asistencia Técnica Oficial.

Por cada 8 gramas de agente

de características, que se encontra

igualmente qualificado.

■ Nunca utilizar aparelhos eléctricos

de choque eléctrico!pt

(especialmente bebidas gaseificadas).

Perigo de asfixia provocado por

ser eliminados correctamente. Ter

eléctricos e electrónicos (waste

éaquecido. Oar aquecido

de características, Fig. 0

ligadas à rede eléctrica pública. Em

11 Gaveta de congelados (pequena)

2 Indicador de temperatura

da zona de refrigeração

Os dígitos junto à barra luminosa

temperatura para a zona de

posterior descongela

memorizado. A temperatura regulada

carnes frias, carne).

de características. Fig. 0

Película de plástico, manga

Adequdo para fechar:

Elásticos, clips de plástico, fios, fita

adesiva resistente ao frio, entre outros.

Sacos e mangas de película

■ no forno eléctrico, com/sem

impede que estas tombem com o abrir

e fechar da porta.pt

Gaveta de congelados (grande)

Para guardar alimentos congelados

de grande volume, por ex. perús, patos

o acumulador for colocado directamente

a temperatura por fases, se

longo período de tempo:

de escoamento para a zona

de limpeza e solventes com teor

especializados devidamente autorizados.

alimentos congelados na zona de

agregados de frio, ventilador).

Se a temperatura estiver demasiado

se houve uma aproximação em

Se a temperatura estiver demasiado

de alimentos frescos.

capítulo «Limpeza do aparelho»).

na chapa de características. Fig. 0
