MANUAL DE USUARIO 850W Power Zone Be Quiet!
Indicaciones des seguridad 40
Ventajas y particularidades de su nuevo bloque de alimentación 41
Ventajas técnicas 42
Instalación de su nuevo bloque de alimentación 43
Funciones de fusible 44
Solución de errores 45
Problemas frecuentes 45
Indicaciones para la eliminación 46
niniejszej dokumentacji lub jej wycofania bez uprzedniego zawiadomienia.40 41

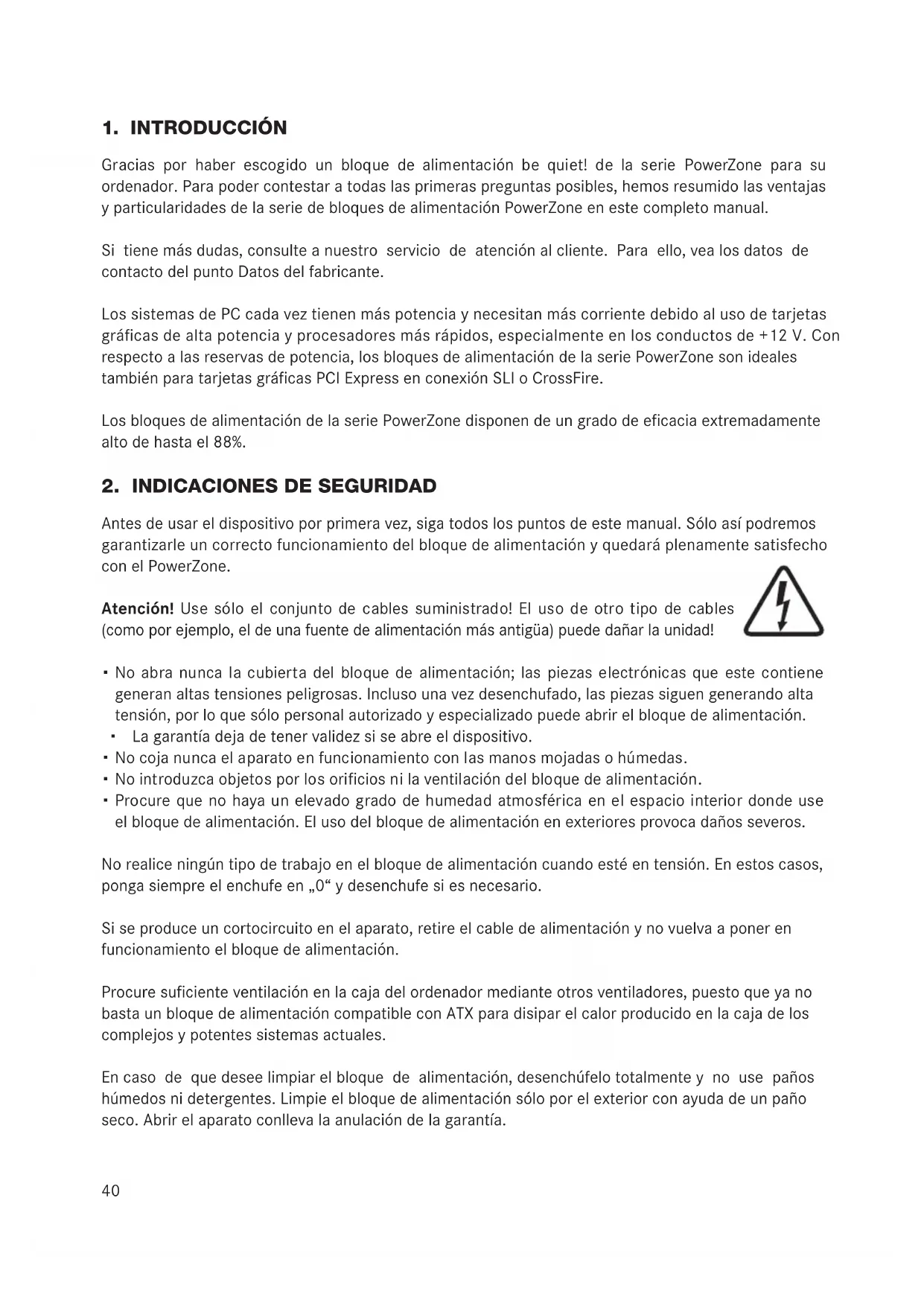

1. INTRODUCCIÓN Gracias por haber escogido un bloque de alimentación be quiet! de la serie PowerZone para su
ordenador. Para poder contestar a todas las primeras preguntas posibles, hemos resumido las ventajas
y particularidades de la serie de bloques de alimentación PowerZone en este completo manual.
Si tiene más dudas, consulte a nuestro servicio de atención al cliente. Para ello, vea los datos de
contacto del punto Datos del fabricante.
Los sistemas de PC cada vez tienen más potencia y necesitan más corriente debido al uso de tarjetas
grácas de alta potencia y procesadores más rápidos, especialmente en los conductos de +12 V. Con
respecto a las reservas de potencia, los bloques de alimentación de la serie PowerZone son ideales
también para tarjetas grácas PCI Express en conexión SLI o CrossFire.
Los bloques de alimentación de la serie PowerZone disponen de un grado de ecacia extremadamente
alto de hasta el 88%.
2. INDICACIONES DE SEGURIDAD Antes de usar el dispositivo por primera vez, siga todos los puntos de este manual. Sólo así podremos
garantizarle un correcto funcionamiento del bloque de alimentación y quedará plenamente satisfecho
Atención! Use sólo el conjunto de cables suministrado! El uso de otro tipo de cables
(como por ejemplo, el de una fuente de alimentación más antigüa) puede dañar la unidad!
∙ No abra nunca la cubierta del bloque de alimentación; las piezas electrónicas que este contiene
generan altas tensiones peligrosas. Incluso una vez desenchufado, las piezas siguen generando alta
tensión, por lo que sólo personal autorizado y especializado puede abrir el bloque de alimentación.
∙ La garantía deja de tener validez si se abre el dispositivo.
∙ No coja nunca el aparato en funcionamiento con las manos mojadas o húmedas.
∙ No introduzca objetos por los oricios ni la ventilación del bloque de alimentación.
∙ Procure que no haya un elevado grado de humedad atmosférica en el espacio interior donde use
el bloque de alimentación. El uso del bloque de alimentación en exteriores provoca daños severos.
No realice ningún tipo de trabajo en el bloque de alimentación cuando esté en tensión. En estos casos,
ponga siempre el enchufe en „0“ y desenchufe si es necesario.
Si se produce un cortocircuito en el aparato, retire el cable de alimentación y no vuelva a poner en
funcionamiento el bloque de alimentación.
Procure suciente ventilación en la caja del ordenador mediante otros ventiladores, puesto que ya no
basta un bloque de alimentación compatible con ATX para disipar el calor producido en la caja de los
complejos y potentes sistemas actuales.
En caso de que desee limpiar el bloque de alimentación, desenchúfelo totalmente y no use paños
húmedos ni detergentes. Limpie el bloque de alimentación sólo por el exterior con ayuda de un paño
seco. Abrir el aparato conlleva la anulación de la garantía.40 41
Ponga el bloque de alimentación en funcionamiento cuando lleve una hora en un entorno ventilado; de
lo contrario, se podría condensar humedad en el bloque de alimentación.
3. VENTAJAS Y PARTICULARIDADES DE SU NUEVO BLOQUE DE ALIMENTACIÓN Gran ecacia (grado de ecacia):
Los bloques de alimentación de la serie PowerZone presentan una muy elevada ecacia de hasta el
88%. De este modo, las pérdidas de potencia son menores.
Efficiency of the Power Supply »
Una gran ecacia signica que el bloque de alimentación puede convertir la corriente alterna de
entrada en corriente continua con menores pérdidas. Esto evita que se emita menos calor, lo que
tiene un efecto positivo en la refrigeración del bloque de alimentación. Los bloques de alimentación
muy ecaces, como la serie PowerZone, pueden ser operados con un ventilador de giro muy lento y
silencioso. El resultado de este avance tecnológico es una gran reducción del ruido.
Los bloques de alimentación de la serie PowerZone cumplen las Directivas actuales 2002/95/CE
(RoHS y RAEE) de la Unión Europea.
En los productos be quiet! se garantiza un modo de fabricación ecológico y el uso de materiales que no
contienen sustancias nocivas para el medio ambiente. Así, nosotros como fabricantes y usted como
consumidor, contribuimos de forma activa a la protección del medio ambiente.
Estabilidad de la tensión:
Los bloques de alimentación de la serie PowerZone disponen de una estabilidad única en el suministro
de tensión a sus componentes. Esta se genera gracias al uso de piezas de alta calidad. Así se mantienen
las tensiones de salida muy cerca del valor nominal óptimo, lo que resulta necesario cuando se exige
Control de ventilación termorregulado:
Los bloques de alimentación de la serie PowerZone utilizan un control de ventilación termorregulado.
Este sistema automático de control no sólo controla el ventilador en el bloque de alimentación, sino que
también puede controlar otros ventiladores conectados a las tomas „FAN“ del bloque de alimentación.
La velocidad de los ventiladores se regula dependiendo de la generación de calor en la caja del PC y el
bloque de alimentación.
Si la temperatura aumenta, los ventiladores comienzan automáticamente a girar más rápido para
garantizar una refrigeración de la caja rápida y ecaz. De este modo, la refrigeración rápida obtenida
favorece la prolongación de la vida de sus componentes y bloque de alimentación.42 43
Al conectar ventiladores externos al bloque de alimentación, asegúrese de que estos no tengan un
sistema termosensorial o potenciómetro propio.
El control de ventilación dispone de un impulso de arranque. De este modo, se garantiza que todos los
ventiladores de la caja conectados arranquen siempre, ya que un breve impulso con tensión más alta
arranca los ventiladores.
Importante: Conecte únicamente un ventilador por cable.

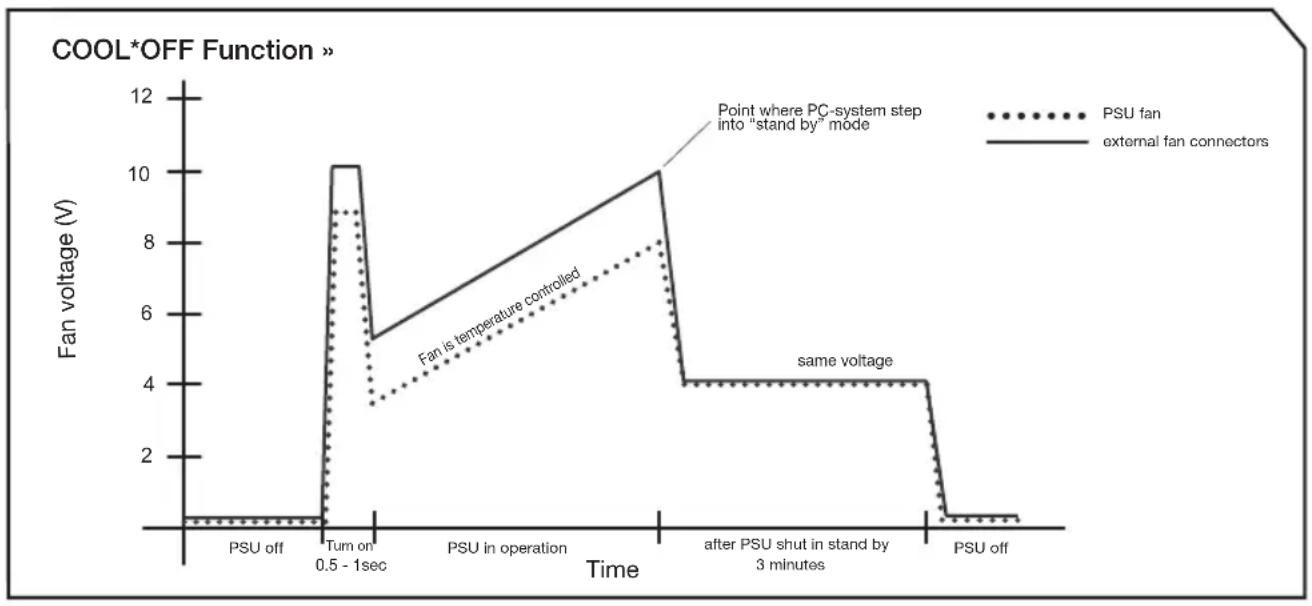

La función COOL*OFF destaca por el control posterior del ventilador. Cuando se apaga el PC,
generalmente paran también los ventiladores, a pesar de que el interior de la torre sigue estando
muy caliente. Con la función COOL*OFF, be quiet! soluciona este problema. El ventilador del bloque
de alimentación y todos los ventiladores de la torre conectados al bloque de alimentación siguen
funcionando durante tres minutos una vez apagado el sistema. El calor se elimina de la torre de forma
ecaz y rápida tras el funcionamiento y se protegen así los valiosos componentes.
Ventilador superior de be quiet!:
El ventilador SilentWings de 135 mm con control térmico, palas que optimizan el caudal de aire y diseño
plano mejora la ventilación y reduce las turbulencias. El rodamiento Fluid Dynamic con núcleo de cobre
minimiza el ruido durante el funcionamiento y aumenta la durabilidad. El motor especial de 6 polos
disminuye tanto el consumo eléctrico como las molestas vibraciones.
4. VENTAJAS TÉCNICAS ATX 12V versión 2.4 + EPS 12V 2.92:
Con la serie PowerZone, be quiet! ofrece un bloque de alimentación compatible con las últimas
especicaciones ATX12V y EPS 12V.
Conector PCI Express:
Los bloques de alimentación de la serie PowerZone disponen de hasta seis conectores de 6+2 pines
que son necesarios para el uso de tarjetas grácas PCI Express.42 43
Sobre todo, utilice siempre la misma numeración para conectores y tarjetas grácas (PCIe 1 a VGA 1
Tenga en cuenta la importante información en la página 58.
Conector de placa base de 20/24 pines:
Con el conector principal ampliable de 20 a 24 pines, la serie PowerZone también es compatible con
todas las especicaciones inferiores convencionales de placa base.
Las placas base que precisen la línea de -5 V, así como las placas base de ZÓCALO A (462), ya no se
pueden usar con este bloque de alimentación.
Conector Serial ATA (S-ATA):
Los bloques de alimentación de la serie PowerZone están equipados con numerosos conectores S-ATA.
5. COMPATIBILIDAD Los bloques de alimentación de la serie PowerZone son compatibles con todas las especicaciones
convencionales actuales de bloques de alimentación y placas base como:
∙ Intel ATX12V Power Supply Design Guide, versión 2.4 (así como con las versiones anteriores V2.31,
V2.3, V2.2, V2.01, V2.0)
∙ ATX System Design Guide, versión 2.2 y 2.1
∙ E-ATX Server Dual Mainboards con conector de 8 pines
∙ EPS12V, versión 2.92
∙ Estado de Intel C6/C7 de la nueva generación de procesadores
∙ Directivas Energy Star 5.2
∙ Directiva ErP 2013
6. INSTALACIÓN DE SU NUEVO BLOQUE DE ALIMENTACIÓN Lea el punto „Indicaciones de seguridad“ antes de comenzar con la instalación.
Observación: para montar el bloque de alimentación en el PC, necesita un destornillador. Utilice sólo
los tornillos suministrados ya que disponen de la rosca correcta.
Atención: Use sólo el conjunto de cables suministrado! El uso de otro tipo de cables (como por ejemplo,
el de una fuente de alimentación más antigüa) puede dañar la unidad!
Primero, desmonte el antiguo bloque de alimentación. Para ello, proceda del siguiente modo:
∙ Desconecte el PC de toda alimentación eléctrica y desenchufe con cuidado todos los cables
∙ Abra la caja del PC siguiendo las instrucciones del manual del fabricante.
∙ Desenchufe todos los conectores de la placa base, así como todos los componentes restantes como
FDD, HDD o unidades ópticas. Compruebe que los conectores del bloque de alimentación antiguo no
estén conectados a ningún componente.
∙ Ahora extraiga los tornillos de la parte trasera del bloque de alimentación y retire con cuidado el
bloque de alimentación de la caja del PC. Preste especial atención a que no se enganchen cables en
los componentes y los dañen.44 45
Montaje del nuevo bloque de alimentación be quiet! PowerZone:
∙ Coloque ahora el nuevo bloque de alimentación en el lugar previsto en la caja del PC, y atorníllelo a
la parte trasera con los cuatro tornillos suministrados. No aplique demasiada fuerza para ello.
∙ Inserte el conector de 20/24 pines en la toma prevista para ello de la placa base. Si dispone de una
conexión de 24 pines, coloque los 4 pines adicionales en la posición correcta antes de insertar el
conector en la toma de la placa base. Si usa una placa base con un conector de 20 pines, pliegue los
4 pines restantes al lado.
∙ Conecte ahora el conector de 12 V-P4 / 12 V-P8 para el CPU en la toma prevista sobre la placa base.
∙ Si dispone de una placa base con varios procesadores, necesitará un conector adicional de 12 V-P8.
Simplemente conecte este con la toma correspondiente de la placa base. En el pack de entrega tiene
el cable de conexión pertinente.
Utilización del control de ventilación termorregulado del bloque de alimentación:
Conecte un ventilador de la caja con una toma identicada con FAN en el bloque de alimentación.
Recuerde que los ventiladores de la caja presentan un rango operativo de entre 4 V y 12 V.
Atención: Sólo un ventilador por cable de conexión. Carga máxima total para todas las conexiones 0,8 A / 9,6 W.
7. FUNCIONES DE FUSIBLE Todos los bloques de alimentación están equipados con numerosas funciones de fusible que sirven
para que el bloque de alimentación y todos los componentes conectados estén protegidos frente a
daños. Si uno de estos fusibles se activa, se produce generalmente un reinicio o una desconexión del
sistema. En tal caso, se debe examinar inmediatamente el PC para comprobar si hay algún error. En el
capítulo „Solución de errores“ encontrará ayuda para los fallos.
La serie PowerZone dispone de las siguientes funciones de fusible:
OCP (protección contra sobrecorriente)
Cuando la carga sobre cada una de las líneas es superior al límite indicado, el bloque de alimentación
se desconecta automáticamente.
UVP (protección contra subtensión)
Este fusible se activa cuando la tensión de las líneas es inferior a un límite determinado. En este caso,
el bloque de alimentación se desconecta automáticamente.
OVP (protección contra sobretensión)
El fusible contra sobretensión se activa cuando la tensión es demasiado alta en las líneas y desconecta
el bloque de alimentación.
SCP (fusible contra cortocircuitos)
El fusible evita, en caso de cortocircuito en la pieza secundaria del bloque de alimentación, un defecto
en el bloque de alimentación y en los componentes conectados a este.
OTP (fusible para la temperatura)
Cuando se genera una temperatura demasiado alta en el bloque de alimentación, este se apaga solo de
inmediato. Puede conectarlo de nuevo cuando se haya enfriado. Asegúrese de que el PC esté equipado
con suciente refrigeración.44 45
OPP (protección contra sobrecarga)
Este fusible se activa en cuanto toda la potencia absorbida por el bloque de alimentación supera
la carga máxima especicada. Este caso puede darse si el bloque de alimentación no dispone de
suciente potencia para el sistema (es decir, está subdimensionado).
8. SOLUCIÓN DE ERRORES A tener en cuenta: En los sistemas ATX, la placa base activa el bloque de alimentación para iniciar el
PC. Por lo tanto, compruebe si el interruptor de encendido/apagado está bien conectado con ayuda
del manual de la placa base o la caja.
Atención: Manipular fuentes de energía puede provocar lesiones mortales. Si hay indicios de humo,
cables dañados o líquidos, desenchufe inmediatamente el bloque de alimentación y no vuelva a ponerlo
No desatornille nunca el bloque de alimentación. En el interior hay piezas que pueden presentar
tensiones altas incluso tras un largo período de inactividad. Encargue las reparaciones sólo a personal
especializado autorizado. Abrir el aparato conlleva la anulación de la garantía.
Si el sistema no funciona correctamente con el bloque de alimentación instalado, compruebe
primero las siguientes posibles causas de error:
∙ Compruebe que el cable de alimentación esté enchufado correctamente al bloque de alimentación
y a la toma de corriente. A ser posible, utilice una toma diferente para el bloque de alimentación del
∙ Compruebe si todas las conexiones están unidas correctamente entre sí y corríjalas si es necesario,
p. ej. en caso de falsa polaridad.
∙ Compruebe la conexión del interruptor de encendido / apagado de la caja a la placa base. Tenga
preparado el manual de la placa base por si fuera necesario. Encienda el bloque de alimentación
poniendo el interruptor en la posición „I“ y pulse el interruptor de encendido / apagado de la caja. Si
sigue sin poder encender el bloque de alimentación, proceda con el siguiente punto.
∙ Compruebe su sistema por si hubiera cortocircuitos o hardware defectuoso; para ello, apague
el equipo y desenchufe del sistema todos los dispositivos que no sean necesarios para iniciar el
ordenador. Enciéndalo de nuevo. Repita este proceso y conecte uno de los dispositivos con cada
reinicio hasta que encuentre el posible defecto. Si el bloque de alimentación no reacciona debido a
un cortocircuito, espere al menos 5 minutos antes de encenderlo de nuevo, dado que el dispositivo
está equipado con una protección contra sobrecarga.
9. PROBLEMAS FRECUENTES Problema: las tensiones leídas (a través del BIOS/UEFI) son demasiado bajas/altas.
Si comprueba las tensiones del bloque de alimentación en el BIOS/UEFI de la placa base o en el
sistema operativo, es posible que estén mal representadas. Esto suele deberse a la lectura imprecisa
de la placa base y no tiene por qué corresponder a la realidad.
Problema: tras el montaje de una tarjeta gráca nueva, el PC no arranca o se bloquea con
El bloque de alimentación es demasiado débil para la tarjeta gráca. Consulte nuestro congurador de
vatios en www.bequiet.com antes de la compra. Aquí se le recomendará el bloque de alimentación be
quiet! adecuado de nuestra gama.46 47
Nota importante: Si el bloque de alimentación no funciona, asegúrese de haber leído todo el manual
de instrucciones y de haber descartado los problemas mencionados. Si los problemas persisten,
póngase en contacto inmediatamente con nuestro servicio de atención al cliente.
10. ACCESORIOS En el pack de entrega del bloque de alimentación, se incluyen los siguientes accesorios:
∙ Juego de cables para gestión de cables
∙ Cable de alimentación
∙ Instrucciones de uso
∙ Abrazadera para cables
∙ Tornillos para jar el bloque de alimentación
11. INDICACIONES PARA LA ELIMINACIÓN Los dispositivos eléctricos y electrónicos usados ya no se pueden eliminar con la basura común sin
clasicar, conforme a las normativas europeas*. Se tienen que desechar por separado. El símbolo
tachado del contenedor con ruedas indica la necesidad de tratar este residuo aparte.
Ayude a proteger el medio ambiente y encárguese de tirar este aparato en la basura especial cuando
ya no lo quiera volver a usar.
En Alemania, está obligado** por ley a desechar un dispositivo usado por separado de la basura
convencional sin clasicar. Las empresas públicas encargadas de recoger la basura (municipios) han
creado puntos de recogida donde se pueden reciclar los dispositivos domésticos usados de forma
También es posible que estas empresas de recogida de basura vayan a buscar los dispositivos usados
a los domicilios particulares.
Infórmese asimismo del calendario de recogida de basura local o, en el ayuntamiento, de las
posibilidades de recogida de dispositivos usados en su zona.
* Directiva 2002/96/CE del Parlamento Europeo y del Consejo de 27 de enero de 2003 sobre
dispositivos eléctricos y electrónicos usados
** Ley sobre la comercialización, devolución y eliminación ecológica de dispositivos eléctricos y
electrónicos (ley de dispositivos eléctricos y electrónicos) de 16 de marzo de 2005
∙ 5 años de garantía del fabricante para el consumidor nal (sólo para compra original de distribuidores
autorizados de be quiet!).
∙ Sustitución in situ en 48 horas durante los 12 primeros meses a partir de la fecha de compra (sólo
para Alemania et Francia). La sustitución sólo puede darse en el país donde se ha adquirido el bloque
∙ La gestión de la garantía o del cambio sólo se puede realizar si se aporta el número de serie, la de-
scripción del modelo y una fotocopia de la factura de compra de un distribuidor autorizado be quiet!
Sustitución in situ sólo para Alemania y Francia.46 47
La sustitución sólo puede darse en el país donde se ha adquirido el bloque de alimentación.
Nuestro servicio técnico comprobará todos los reenvíos. Cuando se determine que un bloque de
alimentación no presenta ningún error, se reenviará al cliente. Asimismo, nos reservamos el derecho
de aplicar una tarifa por los costes derivados de analizar el dispositivo.
En caso de que aparezca un fallo en el bloque de alimentación de be quiet! en los primeros 12 meses
tras la fecha de compra, póngase en contacto con nuestro teléfono gratuito para aclarar preguntas y
datos técnicos. Para procesar correctamente una reclamación, necesitamos que nos envíe por fax,
correo electrónico o postal:
∙ Una copia del comprobante de compra
∙ Una descripción breve del fallo
∙ El número de serie y la descripción del modelo de la fuente de alimentación
∙ Su dirección para la entrega
Cuando recibamos la documentación, se le enviará un nuevo bloque de alimentación que le entregará
un empleado de DHL en una caja. Entregue entonces el bloque de alimentación supuestamente
defectuoso al empleado de DHL. La gestión de cables, los accesorios y el embalaje original puede
quedárselos, pues no es necesario cambiarlos: Este servicio está limitado a Alemania y Francia. La
sustitución sólo puede darse en el país donde se ha adquirido el bloque de alimentación.
Conserve la factura; sin ella, no podrá hacer valer la garantía.
∙ La apertura del equipo, la manipulación de cualquier tipo, las modicaciones estructurales de cualquier
tipo y los daños por inuencias mecánicas externas provocarán la pérdida total de la garantía.
∙ Los términos y condiciones íntegros de la garantía se pueden consultar en la página web
www.bequiet.com dentro de la sección de servicio técnico/ condiciones de la garantía.
Serán de aplicación nuestras condiciones de garantía generales a las que puede acceder desde Internet
13. DATOS DEL FABRICANTE Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Alemania
Si necesita más ayuda, póngase en contacto con nosotros, dentro de Alemania, a través del teléfono
gratuito, de lunes a viernes, de 09:00 a 17:30 horas.
Tel. 0800 – 0736736. Fax 040-7367686-69
E-mail: info@bequiet.com. Página web y calculadora de bloque de alimentación: www.bequiet.com
∙ El contenido del presente documento no se puede reproducir, transmitir, publicar ni guardar de
ninguna forma, ya sea total o parcialmente, sin la autorización previa por escrito de Listan.
∙ be quiet! es una marca registrada de la empresa Listan GmbH & Co. KG. Los demás nombres
de productos y empresas que se citen en el presente documento pueden ser marcas o nombres
comerciales de sus respectivos propietarios.
∙ Listan, de acuerdo con su política, sigue avanzando en el desarrollo de sus productos. Por lo tanto,
Listan se reserva el derecho de realizar modicaciones y mejoras, sin previo aviso, en los productos
descritos en el presente documento.
∙ Bajo ningún concepto, Listan será responsable de la pérdida de datos o información ni de daños48 49
especiales, ocasionales, directos o indirectos, independientemente de cómo se produzcan.
∙ El contenido del presente documento se muestra tal como consta actualmente. Listan no asume
ninguna garantía expresa ni tácita de la corrección o totalidad del contenido del presente documento,
inclusive, pero no limitado a la garantía tácita de la aptitud comercial y la idoneidad para un n
determinado, a no ser que una ley aplicable o jurisprudencia prescriban una responsabilidad. Listan
se reserva el derecho de realizar modicaciones en el presente documento en cualquier momento,
y de retirarlo.48 49
LIMITED WARRANTY Per the terms and conditions of this limited warranty as given below, be quiet! warrants its new
