| Tipo de producto | Sistema de propulsión para bicicleta eléctrica (unidad de control System Controller) |
| Marca | Bosch |
| Modelo | BRC3100 |
| Dimensiones (System Controller) | 3,5 × 1,1 × 1,1 in (aproximadamente 8,9 × 2,8 × 2,8 cm) |
| Peso (System Controller) | 0,08 lb (aproximadamente 36 g) |
| Alimentación | Alimentado por la batería eBike a través del sistema; para Mini Remote: pila de botón CR1620 |
| Índice de protección | IP54 (protegido contra salpicaduras de agua y polvo) |
| Temperatura de funcionamiento | 23 °F a 104 °F (aproximadamente -5 °C a 40 °C) |
| Temperatura de almacenamiento | 50 °F a 104 °F (aproximadamente 10 °C a 40 °C) |
| Conectividad | Bluetooth Low Energy 5.0, frecuencia 2400-2480 MHz, potencia de emisión ≤ 1 mW |
| Funciones principales | Control del sistema eBike: ajuste del nivel de asistencia (ECO, TOUR, TOUR+, eMTB/SPORT, TURBO, AUTO, RACE, CARGO), asistencia al empuje, encendido/apagado de la iluminación (Mini Remote), indicador de carga de batería, conexión smartphone mediante app eBike Flow, función eBike Lock, actualizaciones de software |
| Niveles de asistencia | OFF, ECO, TOUR, TOUR+, eMTB/SPORT, TURBO, AUTO, RACE, CARGO (según configuración) |
| Indicador de carga de batería | 10 LED: cada barra azul hielo = 20% de capacidad, cada barra blanca = 10%; las dos últimas barras se vuelven naranja y luego rojo en caso de carga baja |
| Asistencia al empuje | Activa hasta 2,5 mph; se activa manteniendo presionado el botón de asistencia al empuje y empujando la bicicleta; se desactiva automáticamente después de 10 s de inactividad |
| Mantenimiento y limpieza | Limpiar con un paño suave húmedo (solo agua); no usar agua a presión; no cubrir el sensor de luz ambiental |
| Seguridad | Leer las instrucciones de seguridad antes del uso; no usar la pantalla mientras se conduce; asistencia al empuje solo al empujar la bicicleta; pilas de botón fuera del alcance de los niños; confiar las reparaciones a un distribuidor autorizado |
| Piezas de repuesto y reparabilidad | Pilas de repuesto CR1620 disponibles en distribuidores autorizados; reparaciones exclusivamente por un mecánico de bicicletas autorizado Bosch |
| Información general | Compatibilidad con los motores Performance Line CX (BDU374x) y Performance Line (BDU33xx); aplicación eBike Flow disponible en iOS y Android; certificación FCC e ISDE Canadá |
Preguntas frecuentes - BRC3100 BOSCH
Preguntas de los usuarios sobre BRC3100 BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Sistema de propulsión bicicleta eléctrica en formato PDF gratis! Encuentra tus instrucciones BRC3100 - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BRC3100 de la marca BOSCH.
MANUAL DE USUARIO BRC3100 BOSCH
Este manual contiene información importante de seguridad, rendimiento y mantenimiento. Léalo y asegúrese de entenderlo junto con la información que le ha facilitado el fabricante de su bicicleta antes de usar el producto; guárdelo a modo de referencia.
Introducción 2 Acerca de las advertencias 2 Advertencias generales 2 Utilización de sus instrucciones de servicio 3
- Operación de su sistema de transmisión Bosch 43
Indicaciones de seguridad 4 Utilización reglamentaria 6
Características del producto SystemController_MinRemote (Controlador del sistema/Mini mando a distancia) 7 Datos técnicos 8
9
Mantenimiento y servicios 15 Mantenimiento y limpieza 15 Servicio técnico y atención al cliente 15
Programa de reciclaje de baterías 16

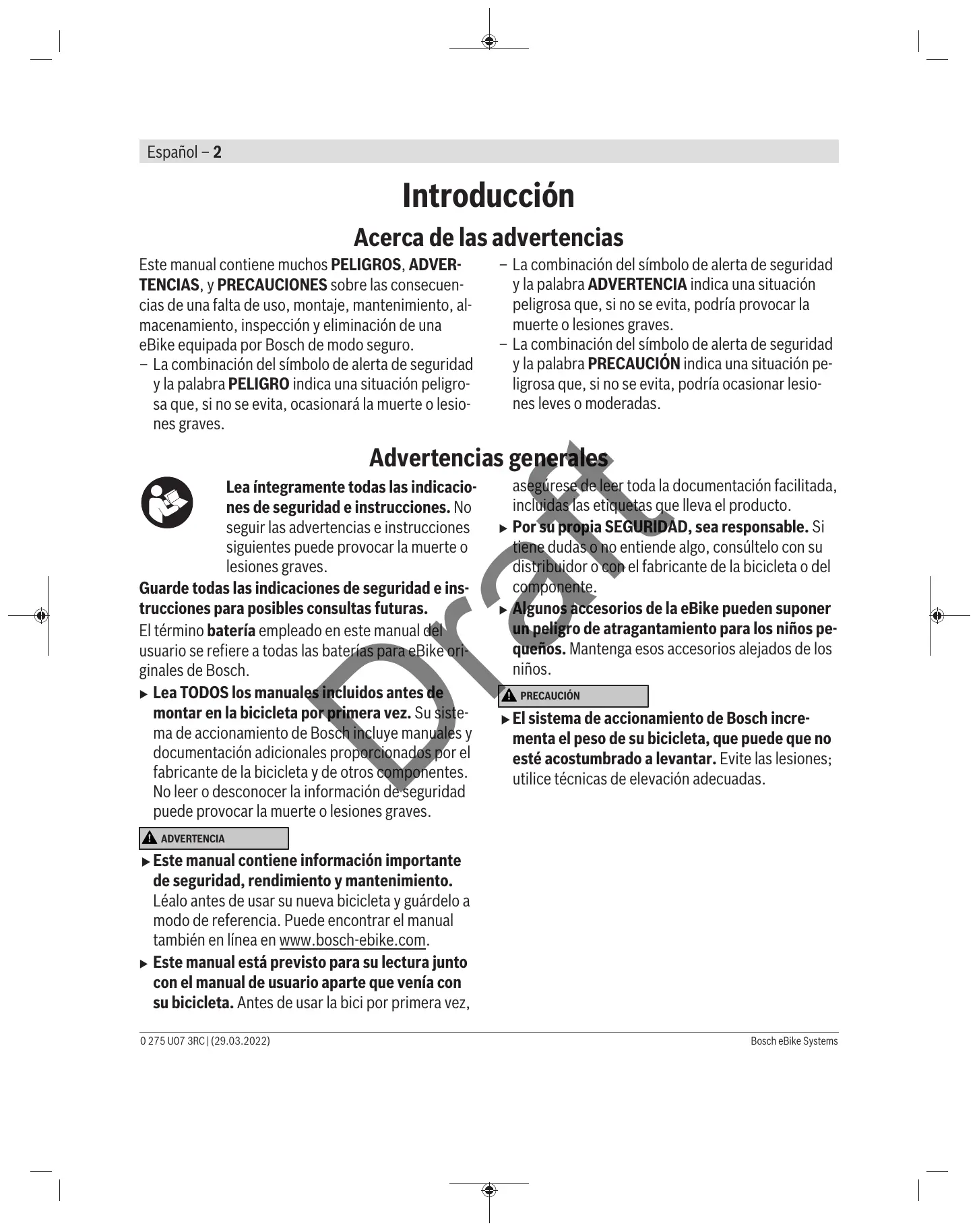

Introducción
