MANUAL DE USUARIO UE55C9000ZW SAMSUNG

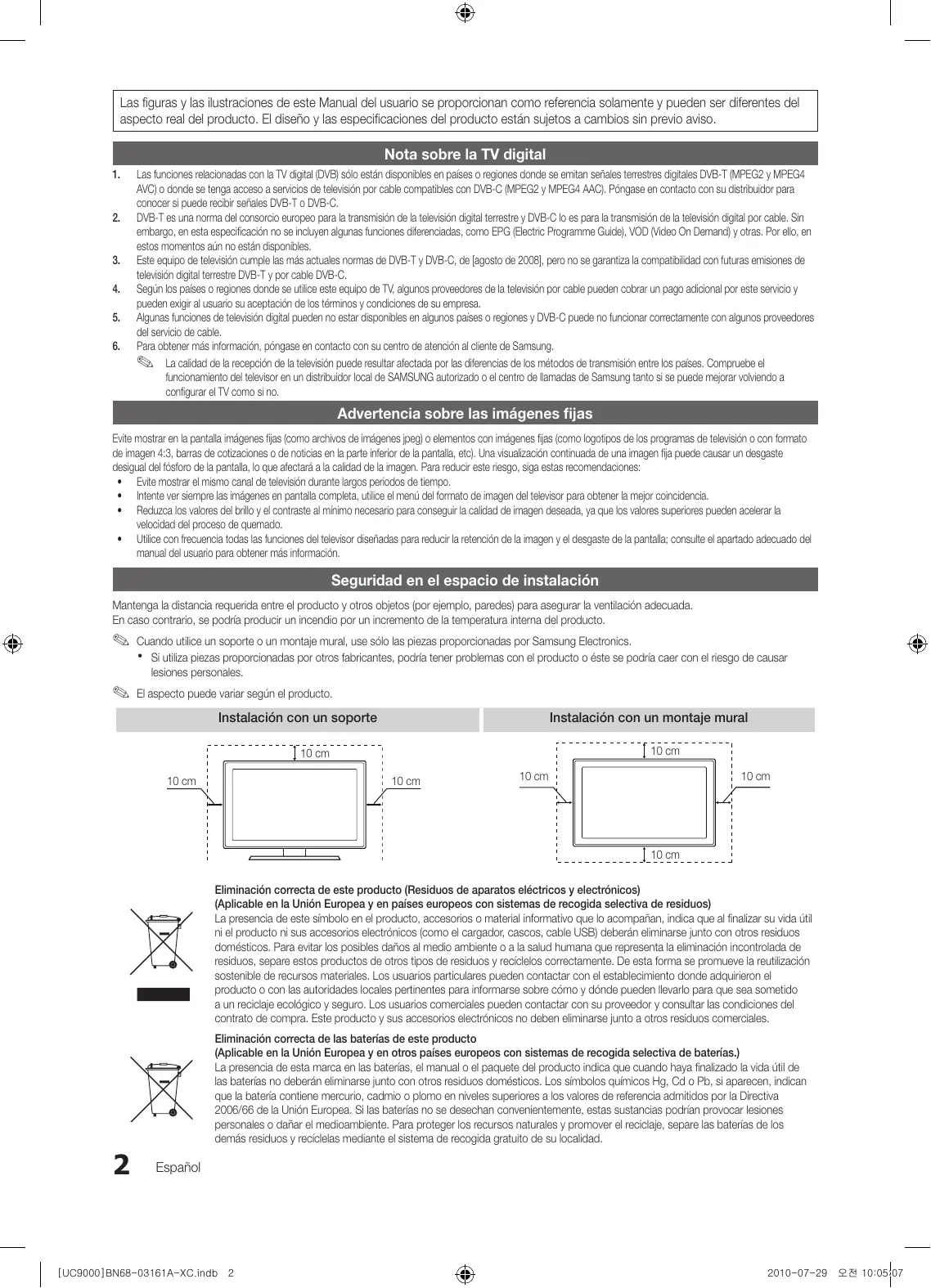

Las figuras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden ser diferentes del aspecto real del producto. El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso.

Nota sobre la TV digital

Las funciones relacionadas con la TV digital (DVB) sólo están disponibles en países o regiones donde se emitan señales terrestres digitales DVB-T (MPEG2 y MPEG4

AVC) o donde se tenga acceso a servicios de televisión por cable compatibles con DVB-C (MPEG2 y MPEG4 AAC). Póngase en contacto con su distribuidor para conocer si puede recibir señales DVB-T o DVB-C. DVB-T es una norma del consorcio europeo para la transmisión de la televisión digital terrestre y DVB-C lo es para la transmisión de la televisión digital por cable. Sin embargo, en esta especificación no se incluyen algunas funciones diferenciadas, como EPG (Electric Programme Guide), VOD (Video On Demand) y otras. Por ello, en estos momentos aún no están disponibles. Este equipo de televisión cumple las más actuales normas de DVB-T y DVB-C, de [agosto de 2008], pero no se garantiza la compatibilidad con futuras emisiones de televisión digital terrestre DVB-T y por cable DVB-C. Según los países o regiones donde se utilice este equipo de TV, algunos proveedores de la televisión por cable pueden cobrar un pago adicional por este servicio y pueden exigir al usuario su aceptación de los términos y condiciones de su empresa. Algunas funciones de televisión digital pueden no estar disponibles en algunos países o regiones y DVB-C puede no funcionar correctamente con algunos proveedores del servicio de cable. Para obtener más información, póngase en contacto con su centro de atención al cliente de Samsung. ✎✎ La calidad de la recepción de la televisión puede resultar afectada por las diferencias de los métodos de transmisión entre los países. Compruebe el funcionamiento del televisor en un distribuidor local de SAMSUNG autorizado o el centro de llamadas de Samsung tanto si se puede mejorar volviendo a configurar el TV como si no.

Advertencia sobre las imágenes fijas

Evite mostrar en la pantalla imágenes fijas (como archivos de imágenes jpeg) o elementos con imágenes fijas (como logotipos de los programas de televisión o con formato de imagen 4:3, barras de cotizaciones o de noticias en la parte inferior de la pantalla, etc). Una visualización continuada de una imagen fija puede causar un desgaste desigual del fósforo de la pantalla, lo que afectará a la calidad de la imagen. Para reducir este riesgo, siga estas recomendaciones: • Evite mostrar el mismo canal de televisión durante largos periodos de tiempo. • Intente ver siempre las imágenes en pantalla completa, utilice el menú del formato de imagen del televisor para obtener la mejor coincidencia. • Reduzca los valores del brillo y el contraste al mínimo necesario para conseguir la calidad de imagen deseada, ya que los valores superiores pueden acelerar la velocidad del proceso de quemado. • Utilice con frecuencia todas las funciones del televisor diseñadas para reducir la retención de la imagen y el desgaste de la pantalla; consulte el apartado adecuado del manual del usuario para obtener más información.

Seguridad en el espacio de instalación

Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación adecuada. En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto.

✎✎ Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics. xx Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer con el riesgo de causar lesiones personales.

✎✎ El aspecto puede variar según el producto.

Instalación con un soporte

Instalación con un montaje mural

Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos) (Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

Eliminación correcta de las baterías de este producto

(Aplicable en la Unión Europea y en otros países europeos con sistemas de recogida selectiva de baterías.) La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente. Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuito de su localidad.

Aspecto general del panel de control Minimando a distancia Aspecto de Touch Control Conexión de una antena Plug & Play (configuración inicial)

12 Conexión a un dispositivo AV

14 Conexión a un dispositivo de audio 15 Cambio de la fuente de entrada

16 16 18 19 25 27 29

Cómo desplazarse por los menús

Uso del botón INFO (Guía actual y próxima) Planificación de la televisión Menú de canales Menú de la imagen Menú del sonido Menú de configuración Menú de asistencia técnica

Conexión a un PC Conexión de la red

Media Play Anynet+ Internet@TV AllShare

Información adicional

Montaje de los cables

Fijación del televisor a la pared Solución de problemas Adaptador LAN inalámbrica suministrado Especificaciones Índice

ESPAÑOL Funciones básicas

Compruebe este símbolo!

TOOLS Esta función se puede utilizar pulsando el botón TOOLS del mando a distancia.

Botón de una pulsación

✎✎Asegúrese de que los siguientes elementos se incluyan con el TV LED. Si falta alguno, póngase en contacto con su distribuidor.

✎✎El color y la forma de los componentes pueden variar según los modelos. ✎✎Los cables que no se incluyen en el contenido del paquete se pueden adquirir por separado. ✎✎No extraiga el adaptador LAN y SCART directamente. [[PRECAUCIÓN: INSÉRTELO FIRMEMENTE PARA QUE NO SE SEPARE DEL APARATO yy Manual del usuario yy Tarjeta de garantía / Guía de seguridad (no disponible en algunos lugares)

yy Gafas activas 3D de Samsung

yy Paño de limpieza yy Velcro

yy Adaptador de componentes

yy Adaptador de Lan inalámbrica de

yy Minimando a distancia y pila de litio

yy Para tipo de soporte

yy Adaptador del TV Adaptador USB yy Para tipo de montaje mural

(UE40C9000ZW, UE46C9000ZW, UE55C9000ZW)

yy Soporte de cables (4 unid.)

(UE40C9000ZW, UE46C9000ZW, UE55C9000ZW)

Touch Control yy Manual del usuario

yy Adaptador de alimentación

✎✎Para conseguir la mejor conexión por cable con este producto, utilice cables con el grosor máximo que se explica a continuación:

yy Grosor máximo: 0,55 pulgadas (14 mm)

Aspecto general del panel de control

✎✎El color y la forma del producto pueden variar según el modelo.

Indicador de encendido

Emisor 3D Sensor del mando a distancia

✎✎Para controlar el televisor mediante el teclado táctil LED, toque el teclado táctil LED que se encuentra centrado debajo del soporte. El teclado táctil se despliega por sí mismo. Si no se utiliza durante un periodo de tiempo especificado, el teclado táctil LED se vuelve a plegar.

Emisor 3D El LED del emisor 3D parpadea sólo cuando se envía una señal 3D.

Indicador de encendido

Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera.

El mando a distancia debe dirigirse hacia este punto del televisor.

Sensor del mando a distancia

SOURCEE MENUm Y z P (Encendido)

Cambia entre todas las fuentes de entrada disponibles. En el menú en pantalla, utilice este botón como lo haría con el botón ENTERE del mando a distancia.

Muestra un menú en pantalla, la OSD (On Screen Display), de las funciones del TV. Ajusta el volumen. En la OSD, utilice los botones Y de igual modo que los botones ◄ y ► del mando a distancia. Cambian los canales. En la OSD, utilice los botones z de igual modo que los botones ▼ y ▲ del mando a distancia. Enciende o apaga el televisor.

No deje el televisor en modo de espera durante períodos largos de tiempo (cuando esté de vacaciones, por ejemplo). Aunque esté apagado continúa consumiendo una pequeña cantidad de energía. Se recomienda desenchufar el cable de alimentación.

Minimando a distancia El minimando a distancia es un mando a distancia simplificado que sólo tiene los botones de encendido y del control de los canales y del volumen.

✎✎ Apunte el transmisor IrDA al

televisor para utilizar el minimando a distancia.

Transmisor irDA Subir volumen

✎✎Este mando a distancia es especial para personas con discapacidades visuales y presenta puntos Braille en los botones de canales y del volumen.

¦¦ Inserción de la batería

1. Gire hacia la izquierda la tapa de la pila para desbloquearla y ábrala. 2. Inserte una pila de litio 3 V con la marca + cara abajo en el compartimiento de la pila.

3. Coloque la tapa de la pila en el minimando alineada con las ranuras y gírela hacia la derecha para bloquearla.

✎✎Si el mando a distancia no funciona, haga estas comprobaciones:

xx ¿Está encendido el TV? xx ¿Están intercambiados los polos positivos y negativos de las pilas?

xx ¿Se han agotado las pilas? xx ¿Ha habido un corte de luz o el cable está desenchufado? xx ¿Hay un fluorescente o un neón a poca distancia?

Aspecto de Touch Control

del TV Tapa de la batería

TE MU P Puerto de carga

RCE SOU TE MU P CE SOUR Altavoz

Encender y apagar el televisor.

MUTE Activar o desactivar el sonido.

SOURCE Muestra la lista de fuentes (TV, PC, etc.) en la pantalla.

Se pulsa para controlar el volumen.

Permite cambiar de canal.

¦¦ Inserción de la batería

1. Deslice y abra la tapa de la batería en la dirección de la flecha.

2. Inserte la batería con el logo

Samsung cara arriba.

3. Deslice y cierre la tapa de la batería en la dirección de la flecha.

¦¦ Pantalla del mando a distancia

Control TV Servicios

Púlselas para acceder directamente a los canales.

Vuelve al canal anterior.

Seleccionar alternativamente activar teletexto, doble, mezcla o desactivar teletexto.

Arrastre hacia la izquierda

CONTENT: Muestra Vista de contenido, que incluye Guía, Internet@TV, Media Play, AllShare y

3D. MENU: Accede a la OSD. GUIDE: Visualiza la Guía electrónica de programas (EPG). RETURN R: Vuelve al menú anterior. TOOLS T: Seleccionar rápidamente las funciones que se usan con mayor frecuencia. INFO : Muestra información en la pantalla del televisor. EXIT e: Sale del menú. Use estos botones en los modos Media Play y Anynet+ (pág. 39, 48). (�: controla la grabación de las grabadoras de Samsung con la función Anynet+) Botones utilizados en los menús Lista de canales, Internet@TV, Media Play, etc.

Toque los botones Navegación o Menú.

Control TV Servicios

Control TV Servicios

I-II DUAL Selecciona los elementos del menú en pantalla y cambia los valores que aparecen en el menú.

INTERNET@TV: Enlazar con diferentes servicios de Internet (pág. 52).

MEDIA.P: Muestra Media Play (pág. 39). 3D: Ajusta el modo 3D. (pág. 22). AD: Enciende y apaga la descripción de audio (pág. 26). Esta función no está disponible en algunos lugares. CHLIST: Muestra las listas de canales en la pantalla (pág. 16). SRS: Selecciona el modo SRS TruSurround HD (pág. 25). P.SIZE: Selecciona el tamaño de imagen (pág. 21). SUBT.: Muestra los subtítulos digitales (pág. 28) I-II DUAL: Selección de efectos de sonido (pág. 27).

¦¦ Configuración del mando a distancia

Puede configurar el Touch Control LCD de 3” para controlar el televisor de tres maneras: Como un mando a distancia IR (Infra Red) estándar Como un mando IR, el Touch Control LCD actúa igual que un mando a distancia estándar de botones de pulsación, con la diferencia de que los iconos y los símbolos de la pantalla LCD que controlan el televisor son táctiles y no de pulsación. El uso del Touch Control como un mando a distancia IR no requiere más configuración que un mando a distancia estándar y proporciona acceso a la mayoría de las funciones de éste. Como un mando a distancia Wi-Fi ampliado Como mando a distancia Wi-Fi ampliado, el Touch Control proporciona todas las funciones del mando a distancia IR, y, dado que para controlar el televisor utiliza ondas de radio Wi-Fi en vez de ondas infrarrojas, permite controlar el televisor a mucha más distancia e incluso desde esquinas. También permite acceder a la función de pantalla doble para ver programas o contenidos de la pantalla del televisor en la pantalla LCD del Touch Control. Para larga distancia, el modo Wi-Fi requiere unos pasos de configuración adicionales; posiblemente sea necesario reinicializar. También se ha de montar un adaptador LAN inalámbrico de Samsung (WIS09ABGN, WIS09ABGN2 o WIS10ABGN) en uno de los puertos USB del televisor. Como mando a distancia Wi-Fi conectado en red Como mando a distancia Wi-Fi conectado en red, el Touch Control proporciona todas las funciones de los modos IR y de distancia ampliada y permite acceder a la función multimedia para escuchar música y ver películas y fotos del PC en la pantalla del televisor. También se pueden descargar actualizaciones del software del Touch Control directamente de Internet. El modo Wi-Fi, conectado en red, requiere más pasos de configuración. Además, para utilizar el modo Wi-Fi conectado en red, se necesita una red de área local de trabajo y un enrutador inalámbrico. También se ha de montar un adaptador LAN inalámbrico de Samsung (WIS09ABGN, WIS09ABGN2 o WIS10ABGN) en uno de los puertos USB del televisor. Para utilizar la función multimedia se ha de instalar en el PC el PC Share Manager de Samsung. PC Share Manager se puede descargar desde http://www.samsung.com.

¦¦ Configuración de la red

Se puede configurar una red inalámbrica para el mando a distancia de 3 pulgadas. Cómo realizar la conexión mediante PBC (WPS) Presione el botón PBC en el Si el enrutador tiene un botón de PBC (WPS), siga estos pasos: punto de acceso antes de 120 segundos. 1. Conecte el televisor a la LAN. Tiempo restante: 112 2. En la pantalla Servicios, toque Config. → Ajustes mando. 3. Toque Red. Stop 4. Toque PBC(WPS). 5. Si se muestra el mensaje Pulse el botón PBC en el punto de acceso antes de 120 segundos., pulse el botón PBC del dispositivo para conectarlo. Para obtener más información, consulte el manual de configuración de la red inalámbrica del dispositivo que se va a conectar. 6. Si el dispositivo está conectado correctamente al televisor tras iniciar el recuento en la caja del mensaje, ésta desaparecerá automáticamente. Si falla la conexión, vuelva a intentarlo después de 2 minutos.

Para establecer una conexión inalámbrica automáticamente, siga estos pasos: 1. Siga los pasos del 1 al 3 del procedimiento “Cómo realizar la conexión mediante PBC (WPS)”. Si no se encuentra la red deseada en la lista, seleccione para volver a abrir la lista de las redes. 2. Seleccione una red y conéctela mediante el método de codificación (PIN, clave de seguridad, ad-hoc, etc.) establecido para la red. 3. Una vez establecida la conexión de la red, seleccione Prueba para ejecutar la prueba de la red. Para el IP automático, el PA define automáticamente Dirección IP, Máscara de subred, Puerta de enlace y Servidor DNS. Para el IP manual, se puede seleccionar Editar e introducir directamente Dirección IP, Máscara de subred, Puerta de enlace y Servidor DNS.

✎✎Para ver las instrucciones completas del Touch Control, lea el manual del usuario del

Seleccionar una red. Configuración automática No segura Segura No segura Segura

¦¦ Especificaciones de funcionamiento de la vista dual

PC X X X X X HDMI X X X X X

: Las opciones <Previsualizar> y <Pantalla doble> están habilitadas. Tenga en cuenta que sólo el canal que sea Gratuito estará disponible para <Previsualizar>. : La opción <Previsualizar>. está habilitada. Sólo el canal que sea Gratuito estará disponible. : La opción <Previsualizar>. Los canales Gratuito / Codificado están disponibles. : La opción <Pantalla doble> está habilitada. : Inhabilitado.

✎✎Salida del euroconector: inhabilitada cuando es una señal de salida del Touch Control.

✎✎La pantalla de Touch Control se congelará durante unos segundos mientras cambia la fuente de entrada del televisor. ✎✎Aparece el mensaje “Modo no compatible”, si el estado de la red es deficiente. Compruebe la conexión de la red y vuelva a intentarlo.

✎✎<Pantalla doble> o <Vista preliminar> pueden estar restringidas en el Touch Control si uno de los modos o funciones siguientes está habilitado en el televisor:

xx PVR (PVR), Media Play, Internet@TV, AllShare o modo PC.

Conexión de una antena Cuando el televisor se enciende por primera vez, los parámetros básicos se inician de forma automática.

✎✎Preparación: Conexión del cable de alimentación y la antena.

Antena VHF/UHF Cable o

Cuando el televisor se enciende por primera vez, una secuencia de indicaciones en pantalla permite configurar los parámetros básicos. Pulse el botón POWERP. Plug & Play sólo está disponible cuando la fuente Entrada está configurada como TV.

✎✎Para volver al paso anterior, pulse el botón rojo.

Encienda el televisor y el Touch Control.

yy Encienda el Touch Control y toque el Aceptar del mando a distancia.

Plug & Play (configuración inicial)

✎✎Se puede tardar alrededor de un minuto en establecer una

conexión inalámbrica entre el televisor y el mando a distancia mediante el adaptador de LAN inalámbrica de Samsung.

Conecte el adaptador de LAN inalámbrica de Samsung

yy Conecte el adaptador de LAN inalámbrica de Samsung al televisor. Puede conectar el adaptador de LAN inalámbrica de Samsung mediante uno de los métodos que se explican en la página 35. yy Si falla la conexión, vuelva a conectar el adaptador de LAN inalámbrica de Samsung e inténtelo de nuevo.

Selección de un Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTERE. Seleccione el idioma idioma deseado para la OSD (On Screen Display). Selección de Demo Pulse los botones ◄ o ► y a continuación pulse el botón ENTERE. tienda o Uso doméstico yy Seleccione el modo Uso doméstico. El modo Demo tienda se utiliza en los entornos comerciales. yy Recupere la configuración de la unidad desde Demo tienda a Uso doméstico (estándar): Pulse el botón del volumen del televisor. Cuando se muestra la OSD del volumen, mantenga pulsado el botón MENU durante 5 segundos. Selección de un país Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTERE. Seleccione el país que desee.

✎✎Después de seleccionar el país en el menú País, algunos modelos pueden presentar una opción adicional para configurar el código PIN.

Para introducir el código PIN, 0-0-0-0 no está disponible.

Selección de una Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTERE. Permite seleccionar antena Aérea o Cable. Selección de un canal Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTERE. Seleccione la fuente del canal que desea memorizar. Al configurar la fuente de la antena en Cable, se muestra un paso que le permite asignar valores numéricos (frecuencias de los canales) a los canales. Para obtener más información, consulte Canal →Almacenamiento automático (pág. 18).

✎✎Pulse el botón ENTERE en cualquier momento para interrumpir el proceso de

Modo de reloj Zona horaria Visualización de la Guía de conexión HD.

Configure el Modo de reloj automática o manualmente. Pulse los botones ▲ o ▼ para seleccionar Automático, y a continuación pulse el botón ENTERE. Pulse los botones ▲ o ▼ para seleccionar la zona horaria y, a continuación, pulse el botón ENTERE. (según el país) Se muestra el modo de conexión para obtener una mejor calidad de pantalla HD.

Disfrute de su televisor. Pulse el botón ENTERE.

Si desea reiniciar esta función...

Seleccione Configuración - Plug & Play (configuración inicial). Escriba su código PIN de 4 dígitos. El número PIN predeterminado es “0-0-0-0”. Si desea cambiar el número PIN, utilice la función Cambiar PIN.

Conexión a un dispositivo AV Uso de un cable HDMI o HDMI/DVI (hasta 1080p) Dispositivos disponibles: DVD, reproductor Blu-ray, receptor por cable HD, receptor por satélite HD STB (Set-Top-Box),

decodificador, receptor por satélite STB Reproductor DVD/Blu-ray

Reproductor DVD/Blu-ray

xx Para obtener una mejor calidad de imagen y de audio, conecte un dispositivo digital mediante un cable HDMI. xx Un cable HDMI admite señales de audio y de vídeo y no requiere un cable de audio.

–– Para conectar el televisor a un dispositivo digital que no admita la salida HDMI, utilice cables HDMI/DVI y de audio.

xx La imagen quizás no se muestre correctamente (o no se muestre en absoluto) o el audio puede que no

funcione si se conecta al televisor un dispositivo externo que utiliza una versión más antigua del modo HDMI.

En tales casos, consulte al fabricante del dispositivo externo acerca de la versión HDMI y, si ésta es antigua, solicite una actualización.

xx Debe utilizar un cable HDMI de un grosor de 14 mm o menos. xx Debe adquirir un cable certificado HDMI. De lo contrario, la imagen puede no mostrarse o producirse un error de conexión.

xx Se recomienda un cable HDMI básico de alta velocidad o uno con Ethernet. Este producto no admite la función Ethernet a través de HDMI.

xx Este producto admite las funciones 3D y ARC (canal de retorno de audio) a través de un cable HDMI. Tenga

en cuenta que la función ARC sólo se admite a través del puerto HDMI IN 2(ARC).

–– Si Vista autom. 3D se configura como Activado, algunas funciones, como Internet@TV se inhabilitarán. En este caso, configure Vista autom. 3D o Modo 3D como Desactivado.

xx La función ARC permite que el audio digital salga a través del puerto HDMI IN 2(ARC). Se puede habilitar sólo cuando el televisor está conectado con un receptor de audio que admita la función ARC.

Uso de un cable de componentes (hasta 1080i) o audio/vídeo (sólo 480i) y un cable euroconector (Scart)

Dispositivos disponibles: DVD, Blu-ray, decodificador, receptor por satélite STB, Reproductor VCR R B Rojo

COMPONENT OUT Aparato de vídeo

AUDIO OUT AUDIO OUT PR PB Y R-AUDIO-L R-AUDIO-L R B G R R W Y Y W EXT R W Aparato de vídeo

✎✎En el modo Ext. la salida DTV sólo admite vídeo y audio MPEG SD.

✎✎Para obtener la mejor calidad de imagen, se recomienda la conexión de componentes antes que la conexión A/V.

Conexión a un dispositivo de audio Uso de una conexión de cable óptico (digital) Dispositivos disponibles: sistema de audio digital, amplificador, sistema Home Theatre DVD

sistema de audio digital

xx Cuando un sistema de audio digital se conecta al terminal DIGITAL AUDIO OUT (OPTICAL), se reduce el volumen del televisor y del sistema.

xx El audio de 5.1 canales está disponible cuando el televisor se conecta a un dispositivo externo que admite audio de 5.1 canales.

xx Cuando el receptor (sistema Home Theater) está encendido, se puede oír la salida de sonido del terminal

óptico del televisor. Cuando el televisor recibe una señal DTV, envía el sonido de 5.1 canales al receptor del sistema Home Theatre. Cuando la fuente es un componente digital, como un reproductor DVD / Blu-ray / receptor de cable o satélite (decodificador), y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del receptor del sistema Home Theater. Si desea oír el audio de 5.1 canales, conecte el terminal de la salida de audio digital del reproductor DVD / Blu-ray / decodificador / receptor por satélite STB directamente al amplificador o al sistema Home Theater.

Ranura de las CONEXIONES COMMON INTERFACE Para ver canales de pago se debe insertar una “TARJETA CI o CI+”. yy Si no se inserta una “TARJETA CI o CI+” algunos canales mostrarán el mensaje de “Señal codificada”. yy En 2 o 3 minutos aparecerá en la pantalla la información del enlace que contiene un número telefónico, un identificador de “TARJETA CI o CI+”, un identificador del sistema y demás información. Si aparece un mensaje de error, póngase en contacto con su proveedor de servicios. yy Si ha terminado la configuración de la información del canal, aparecerá el mensaje “Actualización completa”, indicando que la lista de canales ya se ha actualizado.

xx Debe obtener una “TARJETA CI o CI+” en un proveedor local de servicios. xx Para retirar la “TARJETA CI o CI+”, extráigala cuidadosamente con las manos, puesto que si cae al suelo se puede dañar.

xx Inserte la “TARJETA CI o CI+” en la dirección marcada sobre ella. xx La ubicación de la ranura COMMON INTERFACE puede variar según los modelos. xx La “TARJETA CI o CI+” no se admite en algunos países o zonas; consulte a su distribuidor local. xx Si tiene cualquier problema, póngase en contacto con un proveedor del servicio. xx Inserte la “TARJETA CI o CI+” que admita la configuración de la antena actual. La pantalla no se verá, o bien se verá distorsionada.

Úsela para seleccionar TV u otras fuentes de entrada externas como reproductores de DVD/Blu-ray/ decodificadores/receptores por satélite STB conectados al televisor.

■■ Vídeo / DVD / Cable STB / Satélite STB / PVR STB

/ Receptor AV / Juego / Videocámara / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Dé un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada.

Cambio de la fuente de entrada

✎✎ Cuando se conecta un ordenador con una

resolución de 1920 x 1080 a 60 Hz al puerto

HDMI IN 1(DVI) , se debe configurar el puerto en el modo DVI PC en Editar nombre.

✎✎ En Fuentes, se resaltan las entradas conectadas.

✎✎ Ext. y PC siempre permanecen activados.

✎✎ Cuando se conecta un cable HDMI/DVI al puerto

HDMI IN 1(DVI), se debe configurar el puerto en el modo DVI PC o Dispositivos DVI en Editar Nombre.

✎✎ Si un cable HDMI está conectado al puerto

HDMI IN 1(DVI), el audio quizás no funcione. En tal caso, conéctelo al puerto PC/DVI AUDIO IN.

Cómo desplazarse por los menús

Funcionamiento de la OSD (On Screen Display)

El procedimiento de acceso puede variar según el menú seleccionado.

Antes de usar el televisor, siga los pasos siguientes para conocer cómo explorar el menú y seleccionar y ajustar las diversas funciones.

1 Botón MENU: Muestra el menú principal en pantalla.

2 ENTERE / Botón direccionales: Mueva el cursor y seleccione una opción. Confirme la configuración. 3 Botón EXIT: Sale del menú en pantalla. 4 Botón RETURN: Vuelve al menú anterior.

Las opciones del menú principal se muestran en la pantalla:

Imagen, Sonido, Canal , Configuración, Entrada, Aplicación, Asistencia técnica. Seleccione un icono con los botones ▲ o ▼. Pulse ENTERE para acceder al menú secundario. Seleccione un menú secundario con los botones ▲ o ▼. Ajuste el valor de un elemento con los botones ◄ o ►. El ajuste de la visualización en pantalla puede variar según el menú seleccionado. Pulse el botón ENTERE para completar la configuración.

Uso del botón INFO (Guía actual y próxima)

La pantalla identifica el canal actual y el INFO estado de algunos ajustes de audio-vídeo. La Guía actual y próxima muestra la información de la programación diaria de cada canal de televisión de acuerdo con la hora de emisión. yy Desplácese con ◄, ► para ver la información de un programa mientras ve un canal. yy Desplácese con ▲, ▼ para ver la información de otros canales. Si desea ir al canal actualmente seleccionado, pulse el botón ENTERE.

DEF Uso de la vista planificada

Rojo (Modo Vista): Ver la lista de programas que se están emitiendo o se van a emitir.

Amarillo (+24 horas): Ver la lista de los programas que se van a emitir al cabo de 24 horas.

Azul (Modo can): Seleccione el tipo de canales que desee ver en la ventana Vista can. (Todos, TV, Radio,

Datos/Otr, Mi canal 1~4)

La información de la Guía electrónica GUIDE de programas (EPG) la proporcionan las emisoras. Mediante la planificación de la programación proporcionada por las emisoras, se puede especificar por adelantado el programa que se desea ver de modo que a la hora especificada el televisor cambie automáticamente al canal del programa seleccionado. Las entradas de los programas pueden aparecer vacías o desfasadas según el estado del canal.

4 Información: Muestra detalles del programa seleccionado.

Uso de la vista del canal

5 k (Página): Vaya a la página siguiente o anterior.

6 Botón ENTERE –– Cuando se selecciona el programa actual, se puede ver el programa seleccionado. –– Cuando se selecciona un programa futuro, se puede reservar el programa seleccionado. Para cancelar una programación, vuelva a pulsar el botón ENTERE y seleccione Canc. programac.

Borrar o establecer los canales favoritos y usar la guía de programas de las emisiones digitales. Seleccione un canal en las pantallas Canales, Mis canales o Programado.

Información k Página E Ver

Planificación de la televisión

Información E Cancelar

Canales: Muestra la lista de canales según el tipo de canal.

* Mis canales: Muestra el grupo del canal.

Programado: Muestra todos los programas reservados actualmente.

✎✎Uso de los botones de colores con el Admin. de canales

xx Rojo (Antena): Elija entre Aérea o Cable. xx B Verde (Zoom): Aumenta o disminuye el número del canal.

Amarillo (Seleccionar): Seleccione los canales que desee y pulse el botón amarillo para configurar todos los canales seleccionados al mismo tiempo.

La marca c aparece a la izquierda de los canales seleccionados. Azul (Ordenar): Ordene la lista por nombre o por número de canal.

xx k (Página): Vaya a la página siguiente o anterior. xx T (Herramientas): Muestra el menú de opciones

Admin. de canales. (Los menús de las opciones pueden cambiar, dependiendo de la situación.)

Canal analógico. Canal seleccionado. Canal configurado como favorito. Programa que se está emitiendo. Canal bloqueado. Programa reservado.

(en Admin. de canales) Muestra todos los canales favoritos. ■■ Editar Mis canales t: Puede establecer los canales seleccionados en el grupo de Mis canales.

✎✎Se mostrará el símbolo “*” y el canal se configurará como favorito.

1. Seleccione un canal y pulse el botón TOOLS.

2. Añada o borre un canal del grupo de canales que desee entre 1, 2, 3 y 4.

xx Es posible seleccionar uno o más grupos.

3. Después de cambiar la configuración, la lista de canales de cada grupo se puede ver en Mis canales.

Iconos de la pantalla de estado del canal

¦¦ Uso de los canales favoritos

Vis. temporiz. bid-up.tv

Grab. Tempori. Boonerang Editar número canal Borrar Cartoon Nwk

Ordenar k Página T Herramientas

Tipo de guía (Samsung / Guide Plus+)

Se puede seleccionar un tipo diferente de guía.

Puede ver todos los canales encontrados.

■■ Samsung: Utiliza la guía de programas proporcionada por Samsung.

03 Funciones básicas

■■ Guide Plus+: Utiliza la guía de programas proporcionada por Rovi International Solutions. Para obtener más información, consulte “www.europe. guideplus.com.”

¦¦ Sintonización de los canales

Antena (Aérea / Cable)

Antes de empezar a memorizar los canales disponibles, debe indicar el tipo de origen de la señal conectada al TV (es decir, aérea o sistema de cable).

Busca un canal manualmente y lo guarda en el televisor.

✎✎Si el canal está bloqueado con la función Bloqueo niños aparece la ventana para la introducción del código PIN.

■■ Canal digital: Una vez finalizada la búsqueda, la lista de canales se actualiza automáticamente.

✎✎ Al seleccionar Antena →

Frecuencia, Ancho de banda

✎✎ Al seleccionar Antena → Cable: Frecuencia,

Modulación, Velocidad símbolos

Aparece la pantalla para la introducción del número PIN.

Escriba su código PIN de 4 dígitos. ■■ Canal digital: Cambie el país de los canales digitales. ■■ Canal analógico: Cambie el país de los canales analógicos.

Almacenamiento automático

Busca un canal automáticamente y lo guarda en el televisor.

✎✎Puede que los números de programa asignados

automáticamente no correspondan a los números de programa reales o deseados. Si el canal está bloqueado con la función Bloqueo niños aparece la ventana para la introducción del código PIN.

■■ Tipo de antena (Aérea / Cable)t: Seleccione el tipo de antena que desee memorizar.

■■ Tipo de canal (Digital y Analógico / Digital / Analógico): Seleccione la fuente del canal que desea memorizar. Cuando seleccione Cable → Digital y Analógico o Digital: Proporcione un valor para explorar los canales de cable. Modo búsqueda (Completa / Red / Rápida): Busca todos los canales de las emisoras activas y los guarda en el televisor. Si se establece Rápida, se puede configurar manualmente Red, ID de red, Frecuencia, Modulación, Velocidad símbolos pulsando el botón del mando a distancia.

Red (Automático / Manual): Selecciona el modo de configuración de ID de red entre Automático o Manual.

ID de red: Cuando Red está establecido en Manual, se puede configurar ID de red con los botones numéricos. Frecuencia: Muestra la frecuencia del canal. (es diferente en cada país) Modulación: Muestra los valores de modulación disponibles. Velocidad símbolos: Muestra las velocidades de símbolo disponibles.

Almacenamiento manual

■■ Canal analógico (Programa, Sistema de color,

Sistema de sonido, Canal, Buscar): Si se produce un sonido anormal o no se produce sonido, vuelva a seleccionar el estándar de sonido adecuado.

xx P (modo de programa): Al finalizar la sintonización,

las estaciones de emisión de su zona se habrán asignado a los números de posición comprendidos entre P0 y P99. Puede seleccionar un canal introduciendo el número de posición en este modo.

xx C (modo de canal aéreo) / S (modo de canal por

cable): Estos dos modos permiten seleccionar un canal introduciendo el número asignado a cada emisora aérea o por cable.

¦¦ Edición de canales

Menú de opciones del administrador de canales (en Admin. de canales) 1. Seleccione un canal y pulse el botón TOOLS. 2. Edite el nombre o el número del canal mediante los menús Modificac. nombre canal o Editar número canal. ■■ Modificac. nombre canal (sólo canales analógicos): Asigne un nombre de canal personal. ■■ Editar número canal (sólo canales digitales): Edite el número pulsando los botones numéricos.

Opción búsqueda de cable

(según el país) Establece opciones adicionales de búsqueda, como la frecuencia y la velocidad de símbolos para la búsqueda de red por cable. ■■ Frecuencia inicio / Frecuencia parada: Configure la frecuencia de inicio o de parada (es diferente en cada país). ■■ Velocidad símbolos: Muestra las velocidades de símbolo disponibles. ■■ Modulación: Muestra los valores de modulación disponibles.

Menú de opciones del Admin. de canales

Establezca cada canal mediante las opciones del menú Admin. de canales (Bloquear / Desbloquear, Vis. temporiz., Grab. Tempori., Ordenar, Borrar, Seleccionar todos / Deseleccionar todo). Los elementos del menú de opciones pueden variar según el estado del canal. 1. Seleccione un canal y pulse el botón TOOLS. 2. Seleccione una función y cambie la configuración.

Aparece la pantalla para la introducción del número PIN.

Escriba su código PIN de 4 dígitos. Importa o exporta la asignación del canal. Para utilizar esta función se debe conectar un dispositivo USB.

■■ Bloquear / Desbloquear: Se puede bloquear un canal para que no se pueda seleccionar ni visualizar.

xx Esta función sólo está disponible si el Bloqueo niños está configurado como Activado.

xx Aparece la pantalla para la introducción del

número PIN. Escriba un número de 4 dígitos, el predeterminado es “0-0-0-0”. Cambie el PIN mediante la opción Cambiar PIN.

■■ Vis. temporiz.: Se puede establecer que el canal que se desee se muestre automáticamente a una hora reservada. Para utilizar esta función, en primer lugar configure la hora actual.

✎✎ Cuando se ha seleccionado un canal digital, pulse el botón ► para ver el programa digital.

■■ Grab. Tempori. (sólo canales digitales): Permite grabar un programa que se este emitiendo o hacer una reserva para grabar un programa programado para ser emitido.

✎✎ Se recomienda utilizar un disco duro de USB de

por lo menos 5400 rpm, pero no se admite un disco duro de USB de tipo RAID.

Un dispositivo de almacenamiento USB no puede grabar hasta que se haya completado la Prueba rendimiento dispositivo.

✎✎ Para grabar pulse el botón � (REC) del mando a distancia. Pulse � (REC) dos veces para establecer la duración de la grabación.

■■ Importar de USB: Importar la lista de canales del USB.

■■ Exportar a USB: Exportar lista de canales a USB. Esta función está disponible cuando USB está conectado.

03 Funciones básicas

(en Admin. de canales) Puede ver, modificar o borrar un programa que haya reservado para ver. ■■ Cambiar información: Cambie un programa que haya reservado para ver. ■■ Canc. programac.: Cancele un programa que haya reservado para ver. ■■ Información: Muestre un programa que haya reservado para ver. (También puede cambiar la información de la reserva.) ■■ Seleccionar todos / Deseleccionar todo: Seleccione o deseleccione todos los programas reservados.

(sólo canales analógicos) Si la señal es débil o está distorsionada, realice manualmente la sintonización fina del canal.

✎✎Los canales bien sintonizados están marcados con un asterisco “*”.

✎✎Para reiniciar la sintonía fina, seleccione Restab.

■■ Ordenar (sólo canales analógicos): Esta operación permite cambiar los números de programa de los canales memorizados. Puede que sea necesario realizarla después de la memorización automática.

¦¦ Cambio del modo de imagen preseleccionado

■■ Borrar: Puede suprimir un canal para que se muestren los canales que desee.

Seleccione el tipo de imagen preferido.

■■ Seleccionar todos / Deseleccionar todo: Seleccione o deseleccione todos los canales seleccionados en el administrador de canales.

■■ Estándar: Adecuado para un entorno normal.

■■ Dinámico: Adecuado para un entorno iluminado. ■■ Natural : Adecuado para reducir la fatiga ocular.

✎✎ Natural no está disponible en el modo PC.

■■ Película: Adecuado para ver películas en un entorno oscuro.

3_BN68-03161A-Spa.indd 19

2010-08-06 오전 10:59:55

¦¦ Ajuste de la configuración de la imagen

¦¦ Cambio de las opciones de la imagen

El televisor tiene diferentes opciones de configuración para controlar la calidad de la imagen.

xx En los modos analógicos TV, Ext., AV del sistema

PAL, no se puede usar la función Matiz (V/R).

xx En el modo PC, sólo se pueden realizar cambios en

(disponible en los modos Estándar / Película)

Se puede ajustar detalladamente la configuración de la pantalla, incluidos el color y el contraste.

✎✎En el modo PC, sólo se pueden cambiar Contraste dinámico, Gamma, Balance de blanco y LED Movimiento perfecto.

Configuración avanzada

las opciones Luz de fondo, Contraste y Brillo.

xx La configuración de cada dispositivo externo

conectado al televisor se puede ajustar y guardar.

¦¦ Soluciones económicas

■■ Ahorro energía (Desactivado / Bajo / Medio/ Alto / Imagen desact. / Automático) t: De este modo se ajusta el brillo del televisor, lo cual reduce el consumo de energía. Si se selecciona Imagen desact., la pantalla se apaga, pero se oye el sonido. Pulse cualquier botón, excepto el del volumen, para encender la pantalla. ■■ Sensor económico (Desactivado / Activado): Para mejorar el ahorro de energía, la configuración de la imagen se adapta automáticamente a la iluminación de la habitación.

✎✎ Si se ajusta la Luz de fondo, el Sensor Eco se debe establecer como Apagado.

Retroilumin. mín.: Cuando Sensor económico está configurado como Activado, el brillo mínimo de la pantalla se puede ajustar manualmente.

Si el Sensor económico está configurado como Activado, el brillo de la pantalla puede cambiar (ligeramente más oscuro o más brillante) según la intensidad de la iluminación del entorno.

■■ Espera sin señal (Desactivado / 15 min / 30 min /

60 min): Para evitar un consumo de energía innecesario, establezca cuánto tiempo desea que el televisor permanezca encendido si no recibe ninguna señal.

✎✎ Deshabilitado cuando el PC está en el modo de ahorro de energía.

U Mover E Entrar R Volver

■■ Tono del negro (Desactivado / Oscuro / Más oscuro

/ El más oscuro): Seleccione el nivel de negro para ajustar la profundidad de la pantalla. ■■ Contraste dinámico (Desactivado / Bajo / Medio / Alto): Ajuste el contraste de la pantalla. ■■ Detalle de sombra (-2~+2): Aumente el brillo de las imágenes oscuras. ■■ Gamma: Ajuste la intensidad del color primario. ■■ Patrón experto (Desactivado / Patrón1 / Patrón2): Si ejecuta la función Patrón experto, se puede calibrar la imagen sin generador ni filtro. Si desaparece el menú OSD o si se abre un menú diferente de Imagen, se guarda la calibración y desaparece la ventana Patrón experto.

✎✎ Mientras se ejecuta Patrón experto, no hay salida de sonido.

✎✎ Sólo habilitado en DTV/Componente/HDMI.

■■ Sólo modo RGB (Desactivado / Rojo / Verde / Azul): Se puede ajustar Color o Matiz (V/R) del Rojo, Verde o Azul de la imagen de un dispositivo externo (reproductor DVD, sistema Home Theatre, etc.). ■■ Gama de colores (Automático / Original / Personal): Ajuste la gama de colores disponibles para crear la imagen. Para ajustar Color, Rojo, Verde, Azul y Restab., defina Gama de colores como Personal.

Rojo - / Verde - / Azul -: Ajuste la intensidad de cada color (rojo, verde, azul).

Rojo + / Verde + / Azul +: Ajuste el brillo de cada color (rojo, verde, azul). Restab.: Restablece los valores predeterminados de Balance de blanco. ■■ Balance blanco 10p (Desactivado / Activado): Controla el balance de blancos en intervalos de 10 puntos mediante el ajuste del brillo de los colores rojo, verde y azul.

✎✎ Disponible cuando el modo de imagen está

configurado en Película y la entrada externa está establecida en todas las entradas.

✎✎ Algunos dispositivos externos no admiten esta función.

Intervalo: Seleccione el intervalo que ajustar.

Rojo: Ajuste el nivel de rojo. Verde: Ajuste el nivel de verde. Azul: Ajuste el nivel de azul. Restab.: Restablece los valores predeterminados de Balance blanco 10p. ■■ Tono de piel: Mejore el tono rosado de la piel. ■■ Mejora del borde (Desactivado / Activado): Mejora los bordes del objeto. ■■ xvYCC (Desactivado / Activado): La activación del modo xvYCC mejora el detalle y la gama del color cuando se ven películas de un dispositivo externo (por ejemplo, reproductor DVD) conectado a los terminales HDMI o Component IN.

✎✎ Disponible cuando el modo de imagen está

configurado en Película y la entrada externa está establecida en los modos HDMI o Componente.

✎✎ Algunos dispositivos externos no admiten esta función.

■■ LED Movimiento perfecto (Desactivado / Activado): Elimina los retrasos de las escenas rápidas con mucho movimiento para conseguir imágenes más claras.

✎✎ Cálido1 o Cálido2 se desactivan cuando el modo de imagen es Dinámico.

✎✎ La configuración de cada dispositivo externo

conectado a una entrada del televisor se puede ajustar y guardar.

■■ Tamaño: Es posible que el receptor de satélite o cable tenga también su propia gama de tamaños de pantalla. Sin embargo, es muy aconsejable utilizar el modo 16:9 la mayoría de P.SIZE las veces. Ancho automático: Ajusta automáticamente el tamaño de la imagen a la relación de aspecto de la pantalla 16:9. 16:9: Ajusta el tamaño de la imagen a 16:9, para ver los DVD o las emisiones en formato ancho. Zoom ancho: Aumenta el tamaño de la imagen más que 4:3. Ajusta la Posición mediante los botones ▲, ▼. Zoom: Amplía la imagen ancha de 16:9 en sentido vertical para que la imagen ocupe el tamaño de la pantalla. Ajuste Posición o Tamaño mediante los botones ▲, ▼.

4:3: Configuración predeterminada para una película o una emisión normal.

No vea la televisión en formato 4:3 durante largos periodos de tiempo. Los rastros de bordes a la izquierda, derecha o centro de la pantalla pueden provocar un desgaste de la pantalla por la retención de la imagen que no está cubierto por la garantía.

Ajuste pantalla: Muestra la imagen completa sin cortes cuando la entrada de la señal es HDMI (720p / 1080i / 1080p) o Componente (1080i / 1080p).

xx Según la fuente de entrada, las opciones de tamaño de la imagen pueden variar.

xx Los elementos disponibles pueden diferir según el modelo seleccionado.

xx En el modo PC sólo se pueden ajustar los modos 16:9 y 4:3. xx La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar.

xx Después de seleccionar Ajuste pantalla en los modos

✎✎En el modo PC sólo se pueden cambiar Tono color,

Tamaño y Tiempo protec. autom.

■■ Balance de blanco: Ajuste la temperatura del color para obtener una imagen más natural.

HDMI (1080i / 1080p) o Componente (1080i / 1080p): Ajuste

Posición o Tamaño mediante los botones ▲, ▼, ◄, ►

xx Si se usa la función Ajuste pantalla con la entrada

HDMI 720p, en los laterales superior, inferior, derecho e izquierdo de la pantalla se cortará 1 línea como en la función de sobreexploración.

■■ Modo Pantalla (16:9 / Zoom ancho / Zoom / 4:3): Sólo disponible cuando la imagen está configurada como Ancho automático. Se puede determinar el tamaño de imagen deseado en el tamaño de imagen panorámica 4:3 WSS o el original. Cada país europeo requiere un tamaño de imagen diferente.

✎✎ No disponible en los modos PC, Componente o HDMI.

U Mover E Entrar R Volver

■■ Filtro ruido digit. (Desactivado / Bajo / Medio / Alto / Automático / Autovisualización): Cuando la señal de emisión es débil pueden aparecer imágenes fantasmas o estáticas. Seleccione una de estas opciones hasta que vea la imagen de mejor calidad. Autovisualización: Cuando se cambian los canales analógicos, muestra la intensidad de la señal actual y define el filtro del ruido de la pantalla. Sólo disponible en los canales analógicos. ■■ Filtro ruido MPEG (Desactivado / Bajo / Medio / Alto / Automático): Reduce el ruido MPEG para proporcionar una mejor calidad de imagen. ■■ N.neg HDMI (Normal / Bajo): Selecciona el nivel de negro en la pantalla para ajustar la profundidad de ésta.

¦¦ Visualización de la TV mediante la función 3D INFORMACIÓN IMPORTANTE RELATIVA A LA SALUD Y LA SEGURIDAD PARA LAS IMÁGENES 3D.

Antes de utilizar la función 3D del televisor lea atentamente la siguiente información de seguridad. [ ADVERTENCIA

xx Algunos espectadores, cuando ven la televisión en

3D, pueden notar cierto malestar, como mareos, náuseas o dolores de cabeza. Si usted nota alguno de estos síntomas, deje de ver la televisión en 3D, quítese las gafas 3D activas y descanse.

xx La visualización de imágenes 3D durante largos

✎✎ Disponible sólo en el modo HDMI (señales RGB).

periodos puede causar fatiga ocular. Si nota fatiga ocular, deje de ver la televisión en 3D, quítese las gafas 3D activas y descanse.

■■ Modo película (Apagado / Auto1 / Auto2) : Configura el televisor para detectar automáticamente y procesar las señales de las películas procedentes de todas las fuentes y ajustar la imagen para conseguir una calidad

xx Un adulto responsable debe mantener un control

frecuente sobre los niños cuando éstos utilizan la función 3D. Si los niños manifiestan fatiga ocular, dolores de cabeza, vértigos o náuseas haga que dejen de ver la televisión en 3D y descansen.

✎✎ Disponible en AV, COMPONENT (480i / 1080i) y

■■ Motion Plus (Desactivado / Claro / Estándar / Suave / Personal / Demo): Elimina los retrasos de las escenas rápidas con mucho movimiento para conseguir imágenes más claras.

xx No utilice las gafas 3D activas con otro propósito

(como gafas normales, de sol, protectoras, etc.)

xx No utilice la función 3D o las gafas activas 3D

mientras pasea o va y viene. El uso de la función 3D o de las gafas activas 3D en movimiento puede dar lugar a lesiones personales derivadas de choques contra objetos, traspiés o caídas.

✎✎ La pantalla de información del televisor muestra

la resolución y la frecuencia de la señal de entrada (60 Hz), pero no la frecuencia con la que el televisor genera la imagen que se muestra mediante la función Motion Plus.

✎✎ Si se produce ruido en la pantalla, configure

Motion Plus como Desactivado. Si Motion Plus está configurado Personal, puede configurar

Red. Borr. Imag., Red. Vibr. Imag. o Reiniciar manualmente.

✎✎ Si Motion Plus está configurado como Demo, puede comparar la diferencia de los modos activado y desactivado.

Red. Borr. Imag.: Ajusta el nivel de reducción de desenfoque en las fuentes de vídeo.

Red. Vibr. Imag.: Ajusta el nivel de reducción de la vibración en las fuentes de vídeo al reproducir películas. Reiniciar: Restablece la configuración personalizada. ■■ Tpo. protección auto. (2 horas / 4 horas / 8 horas / 10 horas / Apagado): Si la pantalla sigue inactiva con una imagen fija durante un cierto tiempo definido por el usuario, el salvapantallas se activa para impedir la formación de imágenes superpuestas en la pantalla

3D Esta impactante nueva función permite ver contenido 3D. Para disfrutar completamente de esta función se debe utilizar un par de gafas activas 3D Samsung (SSG-2100AB, SSG2200AR, SSG-2200KR) para ver vídeo 3D. Se incluyen un par de gafas activas 3D Samsung con el televisor. Las gafas activas 3D adicionales se venden por separado. Para obtener información detallada sobre la compra, póngase en contacto con el establecimiento donde adquirió el televisor.

✎✎Si hay algún obstáculo entre el emisor y las gafas 3D, quizás no se obtenga el efecto 3D adecuado.

en primer lugar, póngase las gafas 3D y, a continuación, seleccione el Modo 3D en la lista siguiente.

Cuando vea imágenes 3D, encienda las gafas 3D activas.

Modo 3D Funcionamiento

Apaga la función 3D.

Arriba y abajo Línea a línea Bandas verticales Tablero ajedrez Frecuencia

Cambia una imagen 2D a 3D.

Muestra dos imágenes, una al lado de la otra. Muestra una imagen encima de otra. Muestra las imágenes para el ojo izquierdo y el derecho, alternativamente en filas. Muestra las imágenes para el ojo izquierdo y el derecho, alternativamente en columnas. Muestra las imágenes para el ojo izquierdo y el derecho, alternativamente en píxeles. Muestra las imágenes para el ojo izquierdo y el derecho, alternativamente en cuadros.

■■ Corrección imagen: Ajusta las imágenes para el ojo izquierdo y el derecho.

■■ Vista autom. 3D (Apagado / Encendido): Si Vista autom. 3D está establecido como Activado, una señal de formato HDMI “Lado a lado” con una de las resoluciones siguientes automáticamente se cambia a 3D. En este caso se debe enviar la información 3D correcta desde el formato 3D HDMI estándar. Si hay un fallo en 3D por un error en la información 3D, establezca Vista autom. 3D en Apagado y seleccione manualmente un Modo 3D con el botón 3D o el menú correspondiente.

✎✎ Resolución admitida (sólo 16:9)

Resolución 1280 x 720p 1920 x 1080i 1920 x 1080p

✎✎ “Bandas verticales”, “Línea a línea” y “Tablero

ajedrez” están disponibles si la fuente se ha establecido en PC a través de un cable HDMI/DVI.

✎✎ “Frequencia” muestra la frecuencia (sólo 60 Hz) si

Resolución admitida en el modo de PC HDMI La resolución del modo PC HDMI está optimizada en 1920 x 1080.

Una resolución diferente a 1920 x 1080 quizás no muestre adecuadamente la pantalla 3D o el modo de pantalla completa. Cómo ver una imagen 3D

3D Para ver imágenes 3D, póngase las gafas 3D y pulse el botón de encendido de las gafas.

Ver por televisión películas en 3D durante largos períodos puede causar fatiga ocular o mareos. Aceptar

la fuente se ha establecido en PC.

■■ 3D → 2D (Desactivado / Activado): Muestra la imagen sólo para el ojo izquierdo.

✎✎ Esta función está desactivada si el Modo 3D está configurado como “2D → 3D” o Desactivado.

50 / 60 Hz 50 / 60 Hz 24 / 30 / 50 / 60 Hz

■■ Optimizar 3D: El ajuste general del efecto 3D.

✎✎ “Lado a lado” y “Arriba y abajo” están disponibles si la resolución es de 720p, 1080i y 1080p en los modos DTV, HDMI y USB o si se ha establecido en PC a través de un cable HDMI/DVI.

03 Funciones básicas

■■ Modo 3D: Seleccione el formato de entrada 3D.

3D Mediante las teclas izquierda/derecha del mando a distancia, seleccione el icono adecuado para la imagen en la pantalla.

■■ Punto vista 3D: Ajuste completo de la perspectiva 3D.

✎✎ Esta función está desactivada si el Modo 3D está configurado como “2D → 3D” o Desactivado.

■■ Profundidad: Ajusta enfoque/profundidad en el modo

✎✎ Esta función sólo está activada si el Modo 3D es

1. Pulse el botón CONTENT para que aparezca el menú Vista de contenido. 2. Pulse los botones ◄ o ► y seleccione 3D. Para ver imágenes 3D, póngase las gafas 3D y pulse el botón de encendido de las gafas. 3. Seleccione Aceptar y pulse el botón ENTERE. 4. Mediante los botones ◄ o ► del mando a distancia, seleccione Modo 3D para la imagen que desea ver.

✎✎ Es posible que algunos modos 3D no estén

disponibles, según el formato de origen de la imagen.

Formatos admitidos y especificaciones de funcionamiento de 3D HDMI estándar

✎✎Los formatos 3D indicados a continuación están

recomendados por la asociación HDMI y deben ser compatibles.

Formato de la señal de la fuente

HDMI 1.4 3D estándar

xx Quizás no se admitan las gafas 3D de otros fabricantes. xx Cuando se enciende el televisor por primera vez, puede que se tarde un poco en ver la pantalla 3D correctamente.

xx Las gafas activas 3D quizás no funcionen

adecuadamente si otro producto 3D u otros dispositivos electrónicos están activos cerca de las gafas o del televisor. En este caso, aleje cuanto le sea posible los dispositivos electrónicos de las gafas 3D.

xx Cuando se ven imágenes 3D a 50 Hz con el modo

de juegos activado, los espectadores visualmente sensibles pueden ver las imágenes brillantes o fluctuantes. xx Foto de Media Play se muestra sólo en los modos

“2D → 3D”. xx Si está tumbado de lado mientras contempla la televisión con las gafas 3D activas, las imágenes se pueden ver oscuras o, incluso, no verse.

xx Cuando mire imágenes 3 D, respete el ángulo de visión y la distancia óptima respecto al televisor.

–– De lo contrario, quizás no obtenga el efecto 3D adecuado.

El modo cambia automáticamente al modo 3D en la entrada de vídeo 3D en uno de las formatos anteriores.

En formato 3D HDMI estándar a 24 Hz, el televisor se optimiza de la siguiente manera: –– Modo de visualización de la primera resolución: Si Motion Plus está establecido como Desactivado, Claro o Estándar, se puede ver vídeo a una resolución alta optimizada para la resolución del vídeo de la fuente. –– Modo de visualización para la reducción de la vibración: Cuando Motion Plus está establecido como Suave o Personal, se puede ver una imagen fluida sin vibraciones.

¦¦ Ajuste del televisor con el ordenador

Antes de utilizar la función 3D...

Defina la fuente de entrada al PC.

xx Cuando se ven imágenes 3D en malas condiciones de iluminación (luces estroboscópicas, etc.) o bajo una lámpara fluorescente (50 Hz~60 Hz) o de 3 longitudes de onda, tal vez se advierta un ligero parpadeo en la pantalla. Si es así, atenúe la iluminación o apague la lámpara.

xx La distancia ideal de visualización debe ser tres

veces o más la altura de la pantalla. Recomendamos sentarse con los ojos al mismo nivel que la pantalla.

Reinicio de la imagen (Aceptar /

Cancelar) Restablece la configuración predeterminada del modo de la imagen actual.

Ajuste automáticamente los valores y las posiciones de la frecuencia y afine la configuración.

✎✎No disponible en las conexiones a través del cable

xx El modo 3D se inhabilita automáticamente en los casos siguientes: cuando se cambia un canal o la fuente de entrada, o se accede a Media Play o a Internet@TV.

xx Algunas funciones de Imagen están inhabilitadas en el modo 3D. xx Touch Control no admite imágenes 3D. xx Las emisiones de datos (MHEG / MHP) no se admiten en el modo 3D.

¦¦ Ajuste de la configuración del sonido

■■ Grueso / Fino: Elimina o reduce el ruido de la imagen.

Si el ruido no desaparece sólo con la sintonización fina, realice los ajustes de frecuencia hasta el máximo (Grueso) y vuelva a realizar la sintonización fina. Después de reducir el ruido, vuelva a ajustar la imagen para que quede alineada en el centro de la pantalla. ■■ Posición: Ajuste la posición de la pantalla del PC con los botones direccionales (▲ / ▼ / ◄ / ►). ■■ Restablecer imagen: Restablece la configuración predeterminada de la imagen. Uso del televisor como una pantalla de ordenador (PC) Configuración del software del PC (basado en Windows XP) Según la versión de Windows y la tarjeta de vídeo, las pantallas reales del PC pueden ser diferentes, en cuyo caso se aplicará casi siempre la misma información de configuración básica. (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.) 1. Haga clic en “Panel de control” en el menú de inicio de Windows. 2. Haga clic en “Apariencia y temas” en la ventana “Panel de control” y aparecerá un cuadro de diálogo. 3. Haga clic en “Pantalla” y aparecerá una cuadro de diálogo sobre la pantalla.

Ajuste el modo de sonido (sólo modo de sonido normal). ■■ Balance I/D: Ajusta el balance entre los altavoces izquierdo y derecho. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (ajuste de ancho de banda): Ajusta el nivel de frecuencias específicas de ancho de banda.

03 Funciones básicas

■■ Restab.: Restablece la configuración del ecualizador.

¦¦ Sistemas de sonido, etc.

SRS TruSurround HD (Desactivado /

Activado) t (sólo modo de sonido estándar) Esta función proporciona una sensación de sonido surround virtual de 5.1 canales a través del par de altavoces o de los auriculares mediante la tecnología HRTF (Head Related Transfer Function).

4. Seleccione la ficha “Configuración” en el cuadro de diálogo. yy Configuración correcta del tamaño (resolución) [Óptima:

1920 x 1080 píxeles] yy Si existe una opción de frecuencia vertical en el cuadro de diálogo de configuración de la pantalla, el valor correcto es “60” o “60 Hz”. Si no, haga clic en “Aceptar” y salga del cuadro de diálogo.

SRS TruDialog (Desactivado / Activado)

(sólo modo de sonido estándar) Esta función permite aumentar la intensidad de las voces por encima de la música de fondo o los efectos de sonido a fin de que el diálogo se pueda oír más claramente.

¦¦ Cambio del modo de sonido preseleccionado

■■ Estándar: Selecciona el modo de sonido normal. ■■ Música: Refuerza la música por encima de las voces. ■■ Película: Ofrece el mejor sonido para películas. ■■ Voz clara: Realza las voces respecto de los sonidos. ■■ Amplificar: Aumenta la intensidad del sonido de alta frecuencia para permitir una mejor audición a las personas con problemas de audición.

Configuración adicional

(sólo canales digitales)

Cambie los valores predeterminados para los idiomas del audio.

✎✎El idioma disponible puede variar según la emisión.

(sólo canales digitales)

Cuando el sonido se emite desde un altavoz principal y un receptor de audio, se puede originar un sonido de eco debido a las diferencias en la velocidad de decodificación entre el altavoz principal y el receptor de audio. En tales casos, use la función Altavoz de TV.

✎✎La opción Formato audio puede variar según la

emisora. El sonido Dolby Digital de 5.1 canales sólo está disponible cuando se conecta un altavoz externo mediante un cable óptico.

Descripción de audio

(no está disponible en todas las localidades) (sólo canales digitales) Esta función maneja el flujo de audio de AD (Audio Description) cuando se envía desde el emisor con el audio principal.

■■ Descripción de audio (Desactivado

/ Activado): Activa y desactiva la función de descripción de audio. ■■ Volumen: Ajuste el volumen de la descripción del audio.

Volumen automático (Desactivado /

Normal / Nocturno) Para equilibrar el nivel del volumen de cada canal, se ha de configurar como Normal. ■■ Nocturno: Este modo proporciona una sensación de sonido mejorada en comparación al modo Normal, ya que casi no se produce ruido. Es útil por la noche.

(sólo canales digitales)

■■ Nivel de audio DTV (MPEG / HE-AAC): Esta función permite reducir la disparidad de una señal de voz (que es una de las señales recibidas durante las emisiones de TV digital) al nivel deseado.

✎✎ Según el tipo de señal de emisión, MPEG / HE-AAC se pueden ajustar entre -10dB y 0dB.

✎✎ Para subir o bajar el volumen, ajuste entre un rango de 0 y -10 respectivamente.

■■ Salida SPDIF: SPDIF (Sony Philips Digital InterFace) se utiliza para proporcionar sonido digital, reduciendo las interferencias entre los altavoces y los distintos dispositivos digitales, como un reproductor DVD.

Formato audio: Durante la recepción de una emisión de TV digital se puede seleccionar el formato de salida de audio digital (SPDIF) entre las opciones PCM o Dolby Digital. Retardo de audio: Corrija los problemas de sincronización entre audio y vídeo, cuando vea la televisión o un vídeo, y cuando escuche un salida de audio digital mediante un dispositivo externo, como un receptor AV (0ms ~ 250ms). ■■ Comp Dolby Digital (Line / RF): Este función minimiza la disparidad de señal entre una señal Doby Digital y una de voz (por ejemplo, audio MPEG, HE-AAC, sonido ATV).

✎✎ Seleccione Line para obtener un sonido dinámico y RF para reducir la diferencia entre los sonidos fuertes y suaves durante la noche.

Line: Establezca el nivel de salida de las señales superiores o inferiores a -31dB (referencia) en -20dB o -31dB.

RF: Establezca el nivel de salida de las señales superiores o inferiores a -20dB (referencia) en -10dB o -20dB.

Reinicio del sonido (Aceptar / Cancelar)

Restablezca todas las configuraciones de sonido predeterminadas de fábrica.

Seleccionar altavoz (Altavoz externo /

Altavoz de TV) Debido a las diferencias en la velocidad de decodificación entre el altavoz principal y el receptor de audio se puede originar un eco. En tales casos, establezca TV como Altavoz externo.

✎✎Cuando Seleccionar altavoz está establecido como

Altavoz externo, los botones de volumen y MUTE no funcionan y se limita la configuración del sonido.

✎✎Compruebe si Seleccionar altavoz está establecido como Altavoz externo.

xx Altavoz de TV: Desactivado, Altavoz externo:

✎✎Compruebe si Seleccionar altavoz está establecido como Altavoz de TV.

xx Altavoz de TV: Activado, Altavoz externo:

✎✎Si no hay señal de vídeo, ambos altavoces se silencian.

¦¦ Uso del temporizador de desconexión

Cuando se configura f-g Dual, el modo de sonido actual se muestra en la pantalla.

■■ Temp. de desc. t : Apaga automáticamente el televisor tras un periodo de tiempo establecido. (30, 60,

90, 120, 150 y 180 minutos).

✎✎ Para cancelar Temp. de desc. seleccione

¦¦ Activación y desactivación del temporizador

Tipo de audio Mono Estéreo Dual Mono Estéreo

Dual f Cambio automático Dual f

✎✎Si la señal de estéreo es débil y el modo cambia de

■■ Temporizador 1 / Temporizador 2 / Temporizador

3: La activación y desactivación del temporizador se puede configurar de tres maneras. Debe ajustar el reloj en primer lugar. Hora encendido

Menú de configuración

¦¦ Configuración de la hora

■■ Reloj: La configuración del reloj se utiliza en diferentes funciones del temporizador del televisor.

OO La hora actual aparecerá siempre que se pulse el botón INFO.

✎✎ Si desconecta el cable de alimentación, debe configurar el reloj de nuevo.

Modo de reloj (Automático / Manual)

Según la emisora y la señal, la hora automática no se puede ajustar correctamente. En este caso, ajuste la hora manualmente.

✎✎ La antena debe estar conectada para poder ajustar la hora automáticamente.

Ajustar hora: Configure Día, Mes, Año, Hora y Minuto manualmente.

Sólo disponible si Modo de reloj está configurado como Manual. Zona horaria (según el país): Seleccione la zona horaria. Cuando País está configurado como Otros, se puede utilizar esta función. Esta función sólo está disponible si el Modo Reloj está configurado como Automático.

forma automática, cambie a mono.

✎✎Sólo se activa en la señal de sonido estéreo.

✎✎Sólo disponible cuando la fuente de Entrada se

03 Funciones básicas

¦¦ Selección del modo de sonido t

L Mover U Ajustar E Entrar R Regresar

Hora encendido / Hora apagado: Puede configurar la hora y los minutos y activar o desactivar el temporizador.

(Para activar el temporizador con la configuración elegida, establézcalo en Activar.) Volumen: Configure el nivel de volumen deseado. Fuente: Seleccione el contenido TV o USB que se ha de reproducir cuando el televisor se encienda automáticamente. (USB se puede seleccionar sólo cuando el dispositivo USB está conectado al televisor) Antena (cuando Fuente esta configurado como TV): Seleccione ATV o DTV. Canal (cuando Fuente está configurado como TV) Permite seleccionar el canal deseado. Contenido (cuando Fuente está configurado como USB.): Seleccione una carpeta en el dispositivo USB que contenga archivos de música o de fotos que se han de reproducir cuando el televisor se encienda automáticamente. NOTA

xx Si no hay archivos de música en el dispositivo USB o no se ha seleccionado la carpeta que contenga los archivos de música, el temporizador no funciona correctamente. xx Si sólo hay un archivo de fotos en el dispositivo

USB, la presentación no se reproducirá. xx Si el nombre de la carpeta es demasiado largo, ésta no se seleccionará.

xx Cada USB que se utiliza está asignado a su propia carpeta. Cuando se utiliza más de un mismo tipo de USB, asegúrese de que la carpeta asignada a cada dispositivo USB tenga un nombre diferente.

Repetir: Seleccione Una vez, Todos, Lun~Vie, Lun~Sáb, Sáb~Dom o Manual para configurarlo como más le convenga. Si selecciona Manual, puede configurar el día en que desee activar el temporizador. La marca c indica que se ha seleccionado el día.

✎✎Apagado automático (sólo disponible cuando el

televisor se ha encendido con el temporizador): El televisor se apagará automáticamente 3 horas después de que se haya dejado inactivo para prevenir un sobrecalentamiento.

¦¦ Bloqueo del programa

✎✎La pantalla de la entrada del PIN aparece antes que la pantalla de configuración.

✎✎Escriba un número de 4 dígitos, el predeterminado es

■■ Idioma del menú: Ajuste el idioma de los menús. ■■ Idioma del teletexto: Establezca el idioma que desee para el teletexto.

✎✎ El inglés es el idioma predeterminado cuando en

una emisión no está disponible la selección de idiomas.

■■ Preferencia (Idioma principal audio / Idioma secundario audio / Idioma princ. subtítulos / Idioma sec. subtítulos / Idioma principal del teletexto / Idioma secundario del teletexto): Seleccione un idioma, que será el predeterminado cuando se seleccione un canal.

Use este menú para configurar el modo de

■■ Bloqueo niños (Desactivado / Activado): Bloquee los canales en el Admin. de canales para impedir que los usuarios no autorizados, como los niños, accedan a programas inadecuados para ellos.

■■ Subtítulos (Desactivado / Activado):

Activa o desactiva los subtítulos.

✎✎ Sólo disponible cuando la fuente de Entrada se configura como TV.

■■ Bloqueo paterno (según el país): Impida que los usuarios no autorizados, como los niños, accedan a programas inadecuados para ellos con un código PIN de 4 dígitos establecido por el usuario. Si el canal seleccionado está bloqueado, se muestra el símbolo “\”.

Perm. todo: Desbloquea todas las clasificaciones de TV (no se admite en Francia). Cuando Bloqueo paterno está establecido en 18, la pantalla para introducir el PIN aparece antes de cambiar los canales (sólo Francia).

✎✎ Se pueden bloquear los programas de TV

estableciendo la clasificación Bloqueo paterno como I (niños), T (todo los públicos), SC (sin clasificar) y X (clasificada X). Cuando Bloqueo paterno está establecido en X, la pantalla para introducir el PIN aparece siempre antes de cambiar los canales (sólo España).

■■ Cambiar PIN: Cambie su número ID personal necesario para configurar el televisor.

✎✎ Si ha olvidado el código PIN, pulse los botones del mando a distancia en la siguiente secuencia para reiniciar el PIN a “0-0-0-0”: POWER (apagar) →

MUTE → 8 → 2 → 4 → POWER (encender).

■■ Modo (Normal / Disc. Auditivos):

Ajusta el modo de la función de subtítulos. ■■ Idioma de subtítulos: Establece el idioma de los subtítulos.

✎✎ Si el programa que se está viendo no admite

la opción Disc. Auditivos, automáticamente se activa Normal aunque se seleccione Disc.

✎✎ El inglés es el idioma predeterminado cuando en una emisión no está disponible la selección de idiomas.

Texto digital (Inhabilitar / Habilitar)

(sólo Reino Unido) Si el programa se emite con texto digital, esta opción está activada.

Red (Tipo de red / Configuración de red /

Prueba de red / SWL(Samsung Wireless Link) / Conexión SWL) Para obtener más información sobre las opciones de configuración, consulte las instrucciones “Conexión de la red” (pág. 32).

■■ Modo Juego (Desactivado / Activado): Cuando se conecta una videoconsola como PlayStation™ o

Xbox™, se puede experimentar una sensación más realista al seleccionar el modo de juegos.

■■ Menú CI: Permite al usuario realizar selecciones en el menú CAM proporcionado. Seleccione el menú CI según el menú de la tarjeta PC.

xx Precauciones y limitaciones del modo de juego

–– Si desea desconectarse de la consola de videojuegos y conectarse a otro dispositivo externo, ajuste la opción Modo Juego como Desactivado en el menú de configuración. –– Si visualiza el menú de TV en el Modo Juego, la pantalla tiembla ligeramente.

xx Modo Juego no está disponible cuando la fuente de entrada está en el modo TV o PC.

xx Tras conectar la consola de videojuegos, configure

Modo Juego como Activado. Desgraciadamente, puede que advierta una reducción en la calidad de la imagen.

xx Si Modo Juego se configura como Activado:

–– El modo Imagen se configura como Estándar y el de Sonido como Película. –– Ecualizador no está disponible. ■■ BD Wise (Desactivado / Activado): Proporciona una calidad óptima de imagen para los productos DVD, Bluray y Home Theatre de Samsung compatibles con BD Wise. Si BD Wise está Activado, el modo de imagen se cambia automáticamente a la resolución óptima.

✎✎ Disponible cuando se conectan productos

Samsung que admiten BD Wise mediante un cable HDMI.

■■ Transpar. de menú (Brillo / Oscuro): Establezca la transparencia del menú.

■■ Tecla desliz. (Desactivado / Activado): Permite elegir entre utilizar, o no, el teclado táctil LED que se encuentra centrado debajo del soporte. ■■ Melody (Desactivado / Bajo / Medio / Alto): Establezca que una melodía se oiga cuando el televisor se encienda o se apague.

✎✎ Melodía está inhabilitada cuando FastStart está configurado como Activado.

■■ Inicio rápido (Desactivado / Activado): Cuando se encienda el televisor, la pantalla aparecerá rápidamente, gracias a esta función.

■■ Info. sobre la aplicación: Vea la información sobre el

CAM insertado en la ranura CI y sobre la “TARJETA CI o CI+” insertada en el CAM. La instalación del CAM puede efectuarse con el televisor encendido o apagado. 1. Puede adquirir el módulo del CAM de CI por teléfono o en el distribuidor más cercano a su domicilio.

03 Funciones básicas

2. Inserte firmemente la “TARJETA CI o CI+” en el CAM en la dirección de la flecha.

3. Inserte el CAM con la “TARJETA CI o CI+” en la ranura de la interfaz común en la dirección de la flecha de modo que quede paralela a la ranura. 4. Compruebe si se ven imágenes en un canal de señal codificada.

Mando a distancia inalámbrico

Apague o encienda el mando a distancia inalámbrico o dé permisos a los mandos a distancia inalámbricos.

Menú de asistencia técnica

✎✎El autodiagnóstico puede tardar unos segundos; es parte del funcionamiento normal del televisor.

■■ Prueba de imagen (Sí / No): Se utiliza para comprobar si hay problemas en la imagen.

■■ Prueba de sonido (Sí / No): Utilice el sonido de la melodía incorporada para comprobar si hay problemas con el sonido.

✎✎ Si no oye sonido en los altavoces del televisor,

antes de realizar la prueba de sonido, asegúrese de que Seleccionar altavoz esté configurado como Altavoz de TV en el menú Sonido.

✎✎ La melodía se oirá durante la prueba aunque

Seleccionar altavoz esté establecido como

Altavoz externo o se haya silenciado el sonido con el botón MUTE.

■■ Información de señal: (sólo canales digitales) La calidad de la recepción del canal HDTV es perfecta o los canales no están disponibles. Ajuste la antena para aumentar la intensidad de la señal.

■■ Solución de problemas: Si parece que hay problemas en el televisor, consulte este apartado.

✎✎ Si no se puede aplicar ninguno de los consejos

para solucionar los errores, póngase en contacto con el centro de atención al cliente de Samsung.

Actualización del software Actualización del software se puede realizar a través de una señal de emisión o descargando el último firmware desde “www.samsung.com” en un dispositivo de memoria USB. Versión actual es el software ya instalado en el televisor.

✎✎El software se representa como “Año/Mes/Día_

Actualización del software

Por canal Modo suspensión

Software alternativo

U Mover E Entrar R Volver

■■ Por canal: Actualice el software a través de una señal de emisión.

✎✎ Si selecciona esta función durante la fase

de transmisión del software, éste se busca automáticamente y se descarga.

✎✎ El tiempo necesario para la descarga del software lo determina el estado de la señal.

■■ Modo suspensión: A la hora seleccionada se ejecuta automáticamente una actualización manual. Dado que la alimentación de la unidad está activada internamente, es posible que la pantalla LED del producto se encienda ligeramente. Este fenómeno puede durar más de 1 hora mientras la actualización del software se completa.

■■ Software alternativo (copia de seguridad): Muestra la versión de software descargada a través de En línea. Durante la actualización del software, cuando ésta se interrumpa en el último paso, se activará esta función.

Guía de conexión HD Consulte esta información cuando conecte dispositivos externos al televisor.

Instalación de la versión más actual

■■ Por USB: Inserte la unidad Panel lateral del soporte USB que contenga el archivo de la actualización del firmware descargado desde “www.samsung.com” en el televisor. No desconecte la alimentación ni extraiga la unidad USB antes de finalizar las actualizaciones. El televisor o se apagará y se encenderá automáticamente después Unidad USB de completar la actualización del firmware. Cuando se actualiza el software, la configuración del vídeo y del audio que se haya efectuado vuelve a la configuración predeterminada. Le aconsejamos que anote la configuración para recuperarla fácilmente después de la actualización.

Contacto con Samsung

Consulte esta información si el televisor no funciona adecuadamente o si desea actualizar el software. Puede buscar información relacionada con nuestros centros de llamadas, para descargar los productos y el software.

■■ En línea: Actualice el software a través de Internet.

✎✎ Primero, configure la red. Para conocer el

procedimiento detallado sobre cómo configurar la red, consulte las instrucciones de “Conexión de la red”.

✎✎ Si la conexión de Internet no funciona

adecuadamente, se puede interrumpir. Vuelva a intentar la descarga. Si el problema persiste, haga la descarga mediante USB y lleve a cabo la actualización.

04 Funciones avanzadas

Conexión a un PC Uso de cables HDMI/DVI / D-sub

PC OUT AUDIO OUT AUDIO OUT DVI OUT Modos de visualización (entradas D-Sub y HDMI/DVI)

La resolución óptima es 1920 x 1080 a 60 Hz. Modo

Frecuencia horizontal

Frecuencia de reloj de píxeles

Polaridad de sincronización

832 x 624 1152 x 870

1152 x 864 1280 x 720 1280 x 960

53.783 56.456 75.231

59.959 74.777 74.857

81.750 95.750 130.000

xx En una conexión de cable HDMI/DVI, se debe utilizar el terminal HDMI IN 1(DVI). xx No se admite el modo entrelazado. xx El aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar. xx Los modos Independiente y Compuesto no se admiten. SOG (Sync On Green) no se admite.

Conexión de la red Puede configurar el televisor de forma que se pueda acceder a Internet a través de la red de área local (LAN) mediante una conexión con o sin cable.

¦¦ Conexión a una red por cable

Puede conectar el televisor o la red LAN mediante un cable de tres modos: yy Puede conectar el televisor a la red LAN si conecta el puerto LAN de la parte posterior del televisor con un módem externo, mediante un cable Cat 5. Véase el siguiente diagrama. Puerto de módem en la pared

(ADSL / VDSL / TV por cable)

Cable LAN Panel posterior del soporte

yy Puede conectar el televisor a la red LAN si conecta el puerto LAN de la parte posterior del televisor con un compartidor IP que esté conectado con un módem externo. Para la conexión, utilice un cable Cat 5. Véase el siguiente diagrama.

Puerto de módem en la pared

(ADSL / VDSL / TV por cable)

Panel posterior del soporte

Compartidor IP (Servidor con DHCP)

yy Según cómo esté configurada la red, puede conectar el televisor a la red LAN si conecta el puerto LAN de la parte posterior del televisor directamente a una toma de red de pared mediante un cable Cat 5. Véase el siguiente diagrama. La toma de pared está conectada a un módem o enrutador en cualquier lugar de su casa.

Puerto LAN en la pared

Panel posterior del soporte

Cable LAN Adaptador LAN Si dispone de red dinámica, debe usar un enrutador o módem ADSL que admita el protocolo de configuración dinámica de host (DHCP). Los módems y los enrutadores compatibles con DHCP proporcionan automáticamente la dirección IP, la máscara de subred, la puerta de enlace y los valores de DNS que el televisor necesita para acceder a Internet, de manera que no es necesario especificarlos manualmente. La mayoría de las redes domésticas son dinámicas.

Algunas redes necesitan una dirección IP estática. Si la red necesita una dirección IP estática, debe especificar manualmente en la pantalla de configuración de la red del televisor la dirección IP, la máscara de subred, la puerta de enlace y los valores DNS cuando configure la conexión de red. Para conocer la dirección IP, la máscara de subred, la puerta de enlace y los valores DNS, póngase en contacto con el proveedor de servicios de Internet (ISP). Si tiene un ordenador con Windows, también puede conseguir estos valores a través del ordenador. También puede usar módems ADSL compatibles con DHCP si la red necesita una dirección IP estática. Los módems ADSL compatibles con DHCP también permiten el uso de direcciones IP estáticas.

Configuración de red (Manual)

Utilice la Configuración de red automática cuando conecte el televisor a una red que sea compatible con DHCP. Para configurar automáticamente la conexión de red con cable del televisor, siga estos pasos:

Utilice la Configuración de red manual cuando conecte el televisor a una red que necesite una dirección IP estática.

Configuración automática

1. Conecte el televisor a la red LAN, tal como se indica en la sección anterior. 2. Encienda el televisor, pulse el botón MENU del mando a distancia, utilice los botones ▲ o ▼ para seleccionar Configuración y, a continuación, pulse el botón ENTERE. 3. Utilice los botones ▲ o ▼ para seleccionar Red en el menú Configuración y, a continuación, pulse el botón ENTERE. Aparece la pantalla de la red.

Configuración de la red

Prueba de red SWL(Samsung Wireless Link)

Para obtener los valores de conexión de red en la mayoría de ordenadores con Windows, siga estos pasos:

1. Haga clic con el botón derecho en el icono de Red, en la esquina inferior derecha de la pantalla. 2. En el menú emergente que aparece, haga clic en Estado. 3. En el cuadro de diálogo que aparece, haga clic en la ficha Soporte. 4. En la ficha Soporte, haga clic en el botón Detalles. Se muestran los valores de la conexión de red. Configuración manual

Obtención de los valores de conexión de red

04 Funciones avanzadas

Configuración de red (Automático)

Para configurar manualmente la conexión de red con cable del televisor, siga estos pasos:

1. Siga los pasos del 1 al 6 del procedimiento “Configuración automática”. 2. Establezca Config. protocolo Internet como Manual.

3. Pulse el botón ▼ del mando a distancia para ir al primer campo de entrada.

4. En la pantalla Red, seleccione Tipo de red.

5. Establezca Tipo de red como Cable. 6. Seleccione Configuración de red. Aparece la pantalla Configuración de red.

5. Cuando haya terminado, pulse el botón RETURN del mando a distancia.

6. Seleccione Prueba de red para comprobar la conectividad de Internet.

Configuración de la red

Config. protocolo Internet

4. Especifique los valores de Dirección IP,

Máscara de subred, Puerta de enlace y Servidor DNS. Utilice los botones numéricos del mando a distancia para especificar los números, y los botones de flecha para ir de un campo de entrada a otro.

U Mover E Entrar R Volver

7. Establezca Config. protocolo Internet como

Automático. 8. Automático obtiene y especifica automáticamente los valores necesarios para Internet. 9. Cuando haya terminado, pulse el botón RETURN del mando a distancia. 10. Si la función Red no ha conseguido los valores de conexión de red, consulte las instrucciones que se indican a continuación para Manual.

¦¦ Conexión a una red inalámbrica Si desea conectar sin cables el televisor a la red, necesita un módem o enrutador inalámbrico y un adaptador LAN inalámbrico de Samsung (WIS09ABGN2), que debe conectar al terminal USB del panel lateral o posterior del televisor. Véase la siguiente ilustración. Panel lateral del soporte

Compartidor IP inalámbrico

(Servidor DHCP con PA)

Puerto LAN en la pared

Cable LAN Adaptador de LAN inalámbrica de Samsung

✎✎Cuando el puerto USB 2 está conectado a un adaptador de LAN inalámbrica de Samsung, tal vez no se pueda utilizar el puerto USB 1. Recomendamos conectar el adaptador de LAN inalámbrica de Samsung al puerto USB 1.

El adaptador LAN inalámbrico de Samsung admite los protocolos de comunicación IEEE 802.11A/B/G y N. Samsung recomienda el uso de IEEE 802.11N. Si reproduce un vídeo en una conexión IEEE 802.11B/G, es posible que el vídeo no se reproduzca correctamente.

xx Para utilizar una red inalámbrica necesita el “adaptador de LAN inalámbrica de Samsung” (WIS09ABGN2). xx Para utilizar una red inalámbrica, el televisor debe estar conectado a un compartidor IP inalámbrico. Si el compartidor IP inalámbrico admite DHCP, el televisor puede utilizar DHCP o una dirección IP estática para conectarse a la red inalámbrica.

xx Seleccione un canal para el compartidor IP inalámbrico que no se esté usando en ese momento. Si el canal

ajustado para el compartidor IP inalámbrico lo está usando en ese momento otro dispositivo cercano, se producirán interferencias y la comunicación se interrumpirá.

xx Si se aplica un sistema de seguridad distinto de los sistemas que se muestran a continuación, no funcionará con el televisor.

xx Si se selecciona el modo 802.11N (Greenfield) puro de gran procesamiento y se configura el tipo de codificación

WEP, TKIP o TKIP-AES (WPS2Mixed) para el PA, los televisores Samsung no admitirán una conexión con las nuevas especificaciones de la certificación Wi-Fi.

xx Si el punto de acceso admite WPS (Wi-Fi Protected Setup), puede conectarse a la red vía PBC (Push Button

Configuration) o PIN (Personal Identification Number). De cualquier modo, WPS configurará automáticamente las claves SSID y WPA.

xx Si el enrutador, el módem o el dispositivo no están certificados, puede que no se conecte al televisor mediante el

“adaptador de LAN inalámbrica de Samsung”.

xx Métodos de conexión: Puede configurar la conexión de red inalámbrica de seis formas.

Configuración automática de Samsung

PBC (WPS) Configuración automática (mediante la función de búsqueda de red automática) Configuración manual SWL(Samsung Wireless Link) Ad-Hoc

xx El adaptador de LAN inalámbrica de Samsung quizás no se reconozca o no funcione adecuadamente cuando se utiliza una conexión a través de un concentrador USB o un alargador USB que no sea el cable suministrado por

La imagen puede aparecer dañada o con interferencias en algunos canales cuando el televisor se conecta al adaptador de LAN inalámbrica de Samsung. En tal caso, conecte el adaptador de LAN inalámbrica de Samsung con un cable

USB en un lugar que no resulte afectado por interferencias de radio.

✎✎El adaptador de LAN inalámbrica de Samsung se debe instalar en una zona sin interferencias para evitar éstas entre el adaptador y el sintonizador.

UE40C9000SW, UE46C9000SW, UE55C9000SW UE40C9000ZW, UE46C9000ZW, UE55C9000ZW Configuración de red

(configuración automática de Samsung) Esta función está disponible en un punto de acceso (PA) que admita la configuración automática de Samsung. Si el PA no la admite, puede conectarse mediante PBC (WPS), automática o manualmente.

✎✎Está función está disponible cuando

SWL(Samsung Wireless Link) está establecido en

✎✎Puede comprobar si el equipo admite la configuración

04 Funciones avanzadas

automática de Samsung en www.samsung.com.

Como ejecutar la configuración automática de Samsung

1. Coloque el PA y el televisor uno junto al otro y encienda ambos.

✎✎ Ya que los tiempos de arranque de las

aplicaciones son distintos, tal vez deba esperar unos 2 minutos.

✎✎ Si se conecta el cable LAN a un puerto WAN

del PA durante la configuración automática de Samsung, podrá completar la prueba de conexión de Internet automáticamente. Si no está conectado, la configuración automática de Samsung sólo verificará la conexión del dispositivo del PA (sin comprobación de Internet).

2. Pasados 2 minutos, conecte el adaptador LAN inalámbrico de Samsung al televisor. Una vez establecido el adaptador LAN inalámbrico de Samsung, aparece una ventana emergente.

3. Una vez establecida la conexión, coloque el PA paralelo al adaptador LAN inalámbrico de Samsung a una distancia inferior a 25 cm. 4. Espere hasta que la conexión se establezca automáticamente.

✎✎ Si la configuración automática de Samsung no

conecta el televisor al PA, aparece una ventana emergente donde se avisa del fallo. Reinicie el PA y vuelva a intentarlo. Si la conexión vuelve a fallar, elija otro método de configuración de la conexión,

PBC (WPS), automático o manual.

5. Una vez establecida la conexión, coloque el compartidor en la ubicación que desee.

✎✎ Si se cambia la configuración del PA o es

la primera vez que se utiliza éste tras su adquisición, se debe volver a configurar según las instrucciones a partir del paso 1.

Configuración de red (PBC (WPS)) Cómo realizar la configuración mediante PBC (WPS) Si el enrutador tiene un botón de PBC (WPS), siga estos pasos: 1. Conecte el televisor al adaptador de LAN inalámbrica de Samsung, tal como se indica en la sección anterior. 2. Encienda el televisor, pulse el botón MENU del mando a distancia, utilice los botones ▲ o ▼ para seleccionar Configuración y, a continuación, pulse el botón ENTERE. 3. Utilice los botones ▲ o ▼ para seleccionar Red en el menú Configuración y, a continuación, pulse el botón ENTERE. 4. En la pantalla Red, seleccione Tipo de red. 5. Establezca Tipo de red como Inalámbr. 6. Seleccione Configuración de red. Aparece la pantalla Configuración de re

Configuración de la red

Servidor DNS Configuración de red (Automático)

La mayoría de las redes inalámbricas disponen de un sistema de seguridad opcional que precisa dispositivos que accedan a la red, con el fin de transmitir un código de seguridad cifrado llamado clave de seguridad o de acceso. Esta clave de seguridad se basa en una contraseña, normalmente una palabra o una serie de letras y números con una longitud determinada que se le pidió especificar cuando configuró la seguridad de la red inalámbrica. Si utiliza este método para configurar la conexión de red, y dispone de una clave de seguridad para la red inalámbrica, deberá especificar la contraseña durante el proceso de configuración. Configuración automática Para establecer una conexión inalámbrica automáticamente, siga estos pasos: 1. Siga los pasos del 1 al 6 de “Cómo realizar la configuración mediante PBC (WPS)”. 2. Pulse el botón ▼ para seleccionar Config. protocolo Internet y, a continuación, pulse el botón ENTERE. Pulse los botones ▲ o ▼ para seleccionar Automático, y a continuación pulse el botón ENTERE. 3. Pulse el botón ▲ para ir a Seleccionar una red y, a continuación, pulse el botón ENTERE. La función Red busca redes inalámbricas disponibles. Cuando termina, muestra una lista de las redes disponibles. 4. En la lista de redes, pulse los botones ▲ o ▼ para seleccionar una red y, a continuación, pulse el botón ENTERE.

✎✎ Si el PA está configurado como oculto (invisible),

se debe seleccionar Agregar red e introducir el

Nombre de la red (SSID) y la Clave seguridad: correctos para establecer la conexión.

7. Pulse el botón rojo del mando a distancia.

8. Pulse el botón PBC (WPS) del enrutador antes de que transcurran 2 minutos. El reproductor de televisión obtiene automáticamente todos los valores de configuración de la red que necesita y se conecta a la red. 9. Después de configurar la conexión de red, pulse el botón RETURN para salir de la pantalla Configuración de red.

5. Si aparece la ventana emergente de PIN/Seguridad, vaya al paso 6. Si aparece la pantalla de conexión de red, vaya al paso 10.

6. Pulse los botones ▲ o ▼ para seleccionar Seguridad o PIN. En la mayoría de las redes domésticas, seleccionaría Seguridad (para Clave seguridad). Aparece la pantalla Seguridad.

Configuración de la red

Clave seguridad Escrib 0

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

✎✎ Busque la contraseña en una de las pantallas

de configuración que utilizó para configurar el módem o el enrutador.

8. Para especificar la contraseña, siga estas indicaciones generales:

–– Pulse los botones numéricos del mando a distancia para especificar los números. –– Use los botones de dirección del mando a distancia para ir de un botón a otro en la pantalla Clave seguridad. –– Pulse el botón rojo para cambiar entre mayúsculas y minúsculas o mostrar símbolos/caracteres. –– Para especificar una letra o un símbolo, selecciónelo y pulse el botón ENTERE. –– Para eliminar la última letra o el último número que haya especificado, pulse el botón verde del mando a distancia. –– Para introducir un espacio en blanco, pulse el botón amarillo del mando a distancia. 9. Cuando haya terminado, pulse el botón azul del mando a distancia. Aparece la pantalla de conexión de red. 10. Espere a que aparezca el mensaje de confirmación de la conexión y, a continuación, pulse el botón ENTERE. Vuelve a aparecer la pantalla Configuración de red. 11. Para probar la conexión, pulse el botón RETURN para seleccionar Prueba de red y, a continuación, pulse el botón ENTERE.

Cómo conectarse a un dispositivo Ad-hoc existente

1. Siga los pasos del 1 al 6 de “Cómo realizar la configuración mediante PBC (WPS)” (pág. 36). 2. Elija Seleccionar una red. Se muestra la lista de dispositivos/redes. 3. Seleccione el dispositivo que desee en la lista. 4. Si se solicita una clave de seguridad, introdúzcala.

✎✎ Si la red no funciona normalmente, compruebe de nuevo Nombre de la red (SSID) y Clave seguridad. Una Clave seguridad incorrecta puede causar un mal funcionamiento.

04 Funciones avanzadas

7. En la pantalla Seguridad, especifique la contraseña de la red.

Configuración de red (Manual)

Si los otros métodos no funcionan, debe especificar manualmente los valores de configuración de la red. Obtención de los valores de conexión de red Para obtener los valores de conexión de red en la mayoría de ordenadores con Windows, siga estos pasos: 1. Haga clic con el botón derecho en el icono de Red, en la esquina inferior derecha de la pantalla. 2. En el menú emergente, haga clic en Estado. 3. En el cuadro de diálogo que aparece, haga clic en la ficha Soporte. 4. En la ficha Soporte, haga clic en el botón Detalles. Se muestra la configuración de la red.

Prueba de red (Ad-Hoc)

Puede conectarse a un dispositivo móvil sin punto de acceso a través del “adaptador de LAN inalámbrica de Samsung” mediante una red par a par.

✎✎Está función está disponible cuando

SWL(Samsung Wireless Link) está establecido en

Cómo conectarse al nuevo dispositivo Ad-hoc

1. Siga los pasos del 1 al 6 de “Cómo realizar la configuración mediante PBC (WPS)” (pág. 36). 2. Elija Seleccionar una red. Se muestra una lista de dispositivos/redes. 3. En la lista de dispositivos, pulse el botón azul del mando a distancia.

✎✎ Se muestra el mensaje Ad-hoc es una conexion

Wi-Fi directa con el telefono movil o el PC. El sistema de red existente puede tener una funcionalidad limitada. ¿Desea cambiar la conexión de red?

4. Introduzca el Nombre de la red (SSID) y la Clave seguridad generados en el dispositivo con el que se desea conectar.

Configuración manual Para introducir los valores de conexión de la red manualmente, siga estos pasos: 1. Siga los pasos del 1 al 6 de “Cómo realizar la configuración mediante PBC (WPS)” (pág. 36). 2. Pulse el botón ▼ para seleccionar Config. protocolo Internet y, a continuación, pulse el botón ENTERE. Pulse los botones ▲ o ▼ para seleccionar Manual, y a continuación pulse el botón ENTERE. 3. Pulse el botón ▼ para ir al primer campo de entrada (Dirección IP). 4. Utilice los botones numéricos para introducir los números. 5. Cuando acabe con cada campo, utilice el botón ► para ir sucesivamente al campo siguiente. También puede usar los otros botones de flecha para subir, bajar e ir hacia atrás. 6. Especifique los valores de Dirección IP, Máscara de subred y Puerta de enlace. 7. Pulse los botones ▲ o ▼ para ir a DNS. 8. Pulse el botón ▼ para ir al primer campo de entrada de DNS. Escriba los números como se ha indicado anteriormente. 9. Cuando termine, pulse el botón ▲ para ir a Seleccionar una red. Seleccione su red y, a continuación, pulse el botón ENTERE. 10. Vaya al paso 4 del procedimiento “Configuración automática” (pág. 36) y siga las indicaciones a partir de ese punto.

SWL(Samsung Wireless Link)

Esta función permite conectar un dispositivo Samsung que admita PBC (WPS) al televisor. Se pueden conectar dispositivos al televisor aunque el compartidor no esté conectado al televisor.

✎✎Para utilizar Internet@TV, el PA (punto de acceso) debe estar conectado a la red inalámbrica.

✎✎Sólo se admiten compartidores que utilicen la banda

de 2,4 Ghz. No se admiten compartidores que utilicen la banda de 5 Ghz.

Conexión SWL Se puede conectar directamente al televisor un dispositivo que admita PBC (WPS).

✎✎Está función está disponible cuando

SWL(Samsung Wireless Link) está establecido en

Cómo conectar Samsung Wireless Link

Para conocer los procedimientos para establecer una conexión: 1. Siga los pasos del 1 al 5 de “Cómo realizar la configuración mediante PBC (WPS)” (pág. 36). 2. Seleccione SWL(Samsung Wireless Link) con el botón ▼ y pulse el botón ENTERE para activarlo. 3. Seleccione Conexión SWL con el botón ▼ y pulse el botón ENTERE. 4. Si aparece el mensaje “Pulse botón PBC en dispositivo compatible con PBC(WPS) para conectarse en 120 segundos.”, pulse el botón PBC del dispositivo para establecer la conexión.

✎✎ Para obtener más información, consulte el

manual de configuración de la red inalámbrica del dispositivo conectado.

5. Si el dispositivo está conectado correctamente al televisor tras iniciar el recuento en la caja del mensaje,

ésta desaparecerá automáticamente.

✎✎ Si falla la conexión, vuelva a intentarlo después de

Si el televisor no se conecta a Internet

Es posible que el televisor no pueda conectarse a Internet porque su proveedor de servicios de Internet haya registrado permanentemente la dirección MAC (un número de identificación exclusivo) del ordenador o del módem, el cual se autentica cada vez que se conecta a Internet como forma de impedir accesos no autorizados. Puesto que el televisor tiene una dirección MAC diferente, su proveedor de servicios de Internet no puede autenticar su dirección MAC, y el televisor no puede conectarse. Para solucionar este problema, solicite a su proveedor de servicios de Internet que le explique el procedimiento necesario para conectar dispositivos que no sean un ordenador (por ejemplo su televisor) a Internet. Si su proveedor de servicios de Internet necesita un ID o una contraseña para conectarse a Internet, su televisor quizá no pueda conectarse a Internet. Si éste fuera el caso, debe escribir su ID o contraseña cuando se conecte a Internet. La conexión de Internet puede fallar por problemas del servidor de seguridad. Si éste fuera el caso, póngase en contacto con el proveedor de servicios de Internet. Si no puede conectarse a Internet aunque haya seguido el procedimiento de su proveedor de servicios de Internet, debe ponerse en contacto con el centro de servicio técnico de Samsung Electronics a través del número

902 - 1 - SAMSUNG Español

Disfrute de archivos de fotos, música y películas almacenados en un dispositivo de clase de almacenamiento masivo (MSC) USB o en su PC.

04 Funciones avanzadas

Modo dispositivo E Entrar R Volver

¦ Conexión de un dispositivo USB Panel lateral del soporte

1. Encienda el televisor.

2. Conecte un dispositivo USB que contenga archivos de tv grabada, fotos, música o películas al terminal USB 1 o USB 2 que se encuentra en el lateral del televisor. 3. Cuando el USB está conectado al televisor, aparece una ventana emergente. A continuación puede seleccionar Media Play.

✎ Si un dispositivo externo USB conectado al puerto USB del televisor extrae una cantidad excesiva de energía del puerto, en la pantalla se muestra el mensaje

“USB Power overload (Sobrecarga energía USB”. No es un problema del televisor, que proporciona la energía estándar desde los puertos USB, sino del dispositivo externo. Debe ponerse en contacto con el fabricante del dispositivo para obtener ayuda.

¦ Conexión al PC a través de la red

Puede reproducir imágenes, música y vídeos guardados en el ordenador o en el televisor a través de una conexión de red en el modo Media Play.

✎ Si utiliza Media Play a través de un archivo guardado en el PC, deberá descargar “PC Share Manager” y el manual del usuario de “www.samsung.com”.

PC LAN Panel lateral del soporte

Adaptador de LAN inalámbrica de Samsung

de LAN Módem externo

(ADSL / VDSL / TV por cable)

Compartidor IP inalámbrico

1. Para obtener más información sobre cómo configurar la red, consulte “Conexión de la red” (pág. 32).

– Se le recomienda que ubique el televisor y el PC en la misma subred. Las 3 primeras partes de la dirección de la subred del televisor y las direcciones IP del PC deben ser iguales; sólo la última parte (la dirección host) se debe cambiar. (Por ejemplo, dirección IP: 123.456.789.**) 2. Conecte el ordenador en el que se instalará el programa Samsung PC Share Manager y el módem externo con un cable LAN. – Se puede conectar el televisor al ordenador directamente sin usar compartidor (enrutador). Español

✎✎Funciones que no se admiten al conectarse al ordenador a través de la red:

xx Las funciones Música de fondo y Configuración de la música de fondo. xx Clasificación de archivos por preferencias en las carpetas Fotos, Música y Vídeos. xx Los botones � (REW) o µ (FF) durante la reproducción de una película.

✎✎No se admite el subtítulo incorporado, Multi-audio ni DivX DRM.

✎✎Samsung PC Share Manager debe ser compatible con el programa cortafuegos del ordenador. ✎✎Cuando utilice el modo Media Play a través de una conexión de red, de acuerdo con las funciones del servidor

proporcionado: xx El método de clasificación puede variar. xx Es posible que la función de búsqueda de escenas no sea compatible. xx Es posible que la función Rep. Contin., que reanuda la reproducción de un vídeo, no sea compatible.

–– La función Rep. Contin. no admite varios usuarios. (Sólo habrá memorizado el punto donde detuvo la reproducción el usuario más reciente.) xx Es posible que las botones ◄ o ► no funcionen, según la información del contenido. xx Si se reproduce un vídeo en Media Play a través de una conexión de red, tal vez se aprecien ciertas vacilaciones en el archivo.

✎✎Puede que no funcione correctamente con archivos multimedia sin licencia.

✎✎Lista de lo que debe saber antes de utilizar Media Play

xx MTP (Media Transfer Protocol) no se admite. xx El sistema de archivos admite FAT16, FAT32 y NTFS. xx Ciertos tipos de cámara digital USB y dispositivos de audio quizás no sean compatibles con este televisor. xx Media Play sólo admite dispositivos USB de clase de almacenamiento masivo (MSC). MSC es un dispositivo de

clase de almacenamiento masivo sólo de transporte de gran capacidad. Ejemplos de MSC son las unidades de almacenamiento en miniatura, los lectores de tarjetas Flash y las unidades de disco duro de USB (no se admiten concentradores de USB). Los dispositivos se deben conectar directamente al puerto USB del televisor. xx Antes de conectar el dispositivo al televisor, haga una copia de seguridad de sus archivos para evitar daños o pérdidas de datos. SAMSUNG no se hace responsable por cualquier daño en los archivos o pérdida de datos. xx No desconecte el dispositivo USB mientras se esté cargando. xx Cuanto mayor sea la resolución de la imagen, más tiempo tardará en visualizarse en la pantalla. xx La resolución JPEG máxima admitida es 15360 x 8640 píxeles. xx Con archivos dañados o que no se admiten, se muestra el mensaje “Formato de archivo no admitido”. xx Si los archivos están ordenados por la vista básica, se pueden mostrar hasta 1000 archivos en cada carpeta. xx Los archivos MP3 con DRM descargados desde un sitio de pago no se pueden reproducir. La tecnología Gestión de derechos digitales (DRM) admite la creación de contenidos, la distribución y gestión de éstos de modo integrado y general, incluida la protección de los derechos e intereses de los proveedores de los contenidos, la prevención de copias ilegales de los contenidos, así como la gestión de cobros y acuerdos. xx Si hay más de 2 dispositivos PTP conectados, sólo se puede utilizar uno al mismo tiempo. xx Si se ha conectado más dos dispositivos MSC, alguno de ellos puede que no se reconozca. Un dispositivo que exija mucha energía (más de 500mA o 5 V), quizás no se admita. xx Si se muestra un mensaje de advertencia de sobrealimentación al conectar o usar un dispositivo USB, es posible que el dispositivo no se reconozca o que funcione incorrectamente.

xx Si el televisor no recibe señal de entrada durante el tiempo establecido en Tiempo protec. autom., se iniciará el salvapantallas.

xx El modo de ahorro de energía de algunas unidades de disco duro externas se puede desactivar automáticamente cuando éstas se conectan al televisor.

xx Si se utiliza un cable de extensión USB, es posible que el dispositivo USB no se reconozca o que los archivos del dispositivo no se puedan leer.

xx Si no se reconoce un dispositivo USB conectado al televisor, la lista de archivos del dispositivo está dañada o un

archivo de la lista no se reproduce, conecte el dispositivo USB al ordenador, formatee el dispositivo y compruebe la conexión.

xx Si un archivo borrado del PC aún se encuentra cuando se ejecuta el reproductor multimedia, utilice la función “Vaciar la papelera de reciclaje” del PC para borrar permanentemente el archivo.

Vaya al archivo que desee mediante los botones arriba/abajo/derecha/izquierda y, a continuación, pulse el botón ENTERE o

� (reproducir). El archivo se reproduce.

✎✎Admite Ver dispositivos y Inicio en la página de inicio de Media Play.

Información: Puede confirmar el nombre del archivo seleccionado y el número de archivos y páginas.

Sección de la lista de clasificación: Muestra la norma de clasificación.

Sección de la lista de archivos:

Puede confirmar los archivos y grupos que se han ordenado por cada categoría.

✎✎ La norma de clasificación es diferente según los contenidos.

¦¦ Pantalla de visualización

Clasif. T Herramientas

Funcionamiento de los botones

Rojo (Cambiar dispos.): Selecciona un dispositivo conectado. B Verde (Preferencia): Establece la preferencia del archivo (no se admite en la vista básica) Amarillo (Seleccionar): Selecciona varios archivos de la lista de archivos. Los archivos seleccionados se marcan con un símbolo. Azul (Clasif.): Selecciona la lista de clasificación. T Herramientas : Muestra el menú de opciones.

✎✎ Gracias a los botones � (REW) o µ (FF), la lista de archivos se puede mover a la página siguiente o anterior.

Para utilizar la función de grabación o grabación diferida, el dispositivo USB conectado debe estar disponible para la grabación. Es aconsejable Formateo dispos. para utilizar la HDD de USB.

✎✎Durante el formateo del dispositivo, no desconecte éste. Si formatea el dispositivo, se borrarán todos los archivos.

✎✎Antes de formatear el dispositivo para el televisor, haga una copia de seguridad de sus archivos para evitar daños o pérdidas de datos. SAMSUNG no se hace responsable por cualquier daño en los archivos o pérdida de datos.

Reproducción de un programa grabado de TV

1. Pulse los botones ◄ o ► para seleccionar TV grabada y, a continuación, pulse el botón ENTERE en el menú Media Play.

2. Pulse los botones ◄/►/▲/▼ para seleccionar el archivo que desee en la lista de archivos.

3. Pulse los botones ENTERE o � (reproducir). –– El archivo seleccionado se visualiza en la parte superior con su tiempo de reproducción. –– Durante la reproducción del programa grabado de TV, se puede realizar búsquedas con los botones ◄ y ►. Funcionamiento de los botones

SUM B Repetir sección

Rep. Contin. E Capítulos L Saltar T Herramientas

B Verde (Repetir sección): Puede ajustar la función para repetir alguna sección.

También puede ver la sección que desee.

Uso de la función Modo Timeshift t Si se ha perdido una emisión en directo, esta función le permite ver la emisión grabada. Cuando Modo Timeshift está establecido en Automático, el televisor almacena el canal que se está viendo para grabarlo automáticamente. Cuando Modo Timeshift está establecido en Manual, si pulsa el botón � (reproducir) el televisor almacena el canal a partir del momento en que desea que se grabe.

[[Los vídeos grabados están protegidos por DRM (gestión de derechos digitales) y no se pueden reproducir en

un PC ni en otros televisores. Tenga en cuenta que los archivos guardados en el televisor no se pueden utilizar si se cambia la placa principal.

xx Se recomienda utilizar un disco duro de USB de por lo menos 5400 rpm, pero no se admite un disco duro de USB de tipo RAID.

xx Las emisiones de datos no se pueden grabar. xx La disponibilidad de las funciones de grabación y Modo Timeshift puede variar según la calidad de la imagen y el espacio disponible en el disco.

xx Si pulsa los botones ▲ o ▼ puede ver el canal que se está emitiendo o puede ver el punto de inicio de la emisión grabada.

xx Modo Timeshift funciona durante un máximo de 90 minutos. xx Tras ejecutarse la función Modo Timeshift completamente, la información de la hora se fijará como “00:00:00”.

Tenga en cuenta que si hace una pausa en la grabación, el televisor reanudará automáticamente la reproducción.

xx Si se alcanza el límite del 5% de espacio de la memoria del dispositivo de almacenamiento USB, el proceso de grabación actual se corta.

xx Cuando la grabación la realizan la función PVR (Personal Video Recorder) y un dispositivo que admita la función

HDMI-CEC, tiene prioridad la grabación de la función PVR.

xx Durante la reproducción o Modo Timeshift, la imagen se mostrará según la configuración de la pantalla del televisor. xx Si cambia la fuente de entrada durante la grabación, la pantalla se quedará negra hasta que se complete el cambio. xx Una aplicación que no admita ni la función de grabación ni Modo Timeshift se cerrará automáticamente si se intenta utilizarla durante la ejecución de cualquiera de las dos funciones.

xx En la ventana de la aplicación puede aparecer un mensaje que indica que las funciones de grabación o Modo

Timeshift se han cerrado.

xx Modo Timeshift no se admite en los canales analógicos. xx Las funciones de grabación y Modo Timeshift están inhabilitadas en los canales bloqueados con Bloqueo niños. xx Si un dispositivo USB no ha superado la Prueba rendimiento, debe volver a formatearlo con Formateo dispos. y realizar de nuevo la Prueba rendimiento antes de grabar con la Guía o el Admin. de canales.

xx La grabación y la función Modo Timeshift sólo se pueden utilizar con un dispositivo de almacenamiento USB que haya completado la Prueba rendimiento dispositivo.

xx Si se intenta grabar o utilizar la función Modo Timeshift con un dispositivo que no haya completado la

Prueba rendimiento dispositivo, la función no se iniciará.

xx Si se pulsa � (REC) en el mando a distancia mientras se muestra la pantalla Admin. de canales o se graba con

Grab. Tempori., el televisor puede iniciar o detener las grabación 1 o 2 segundos después debido a que el comando necesita un tiempo para ejecutarse.

xx Si se conecta un dispositivo USB exclusivo para grabar, Modo Timeshift o los archivos de grabación que se hayan guardado de modo anormal se borrarán automáticamente.

xx Si se cambia al modo de entrada externa durante la grabación, ésta continúa pero el botón � (REC) se inhabilita. xx Si cualquier función que apaga el televisor (Temp. de desc., Hora apagado, etc.) se configura a una hora que entra en conflicto con la grabación, el televisor se apagará una vez terminada la grabación.

3_BN68-03161A-Spa.indd 42

2010-08-06 오전 10:59:56

Reproducción de vídeo

1. Pulse los botones ◄ o ► para seleccionar Vídeos y, a continuación, pulse el botón ENTERE en el menú Media Play. 2. Pulse los botones ◄/►/▲/▼ para seleccionar el archivo que desee en la lista de archivos. 3. Pulse los botones ENTERE o � (reproducir). –– El archivo seleccionado se visualiza en la parte superior con su tiempo de reproducción. –– Si se desconoce la información de la hora del vídeo, no se muestran ni el tiempo de reproducción ni la barra de progreso. –– Durante la reproducción de vídeo, se puede realizar búsquedas con los botones ◄ y ►.

✎✎En este modo, se pueden ver clips de películas contenidos en un juego, pero no se puede reproducir éste. yy Formatos de subtítulo admitidos

04 Funciones avanzadas

Extensión del archivo

Texto basado en tiempo

E Capitulos L Saltar T Herramientas R Volver

yy Formatos de vídeo admitidos

Extensión del Contenedor archivo

Velocidad de transferencia

xx Si hay problemas con el contenido de un códec, éste no será compatible. xx Si la información de un contenedor es incorrecta y el archivo presenta errores, no se podrá reproducir correctamente el contenedor.

xx El sonido y el vídeo pueden no funcionar si el contenido tiene una velocidad de bits y de transferencia superior a la de marco/segundo relacionada en la tabla anterior.

xx Si hay un error en la tabla de índice, la función de búsqueda (omitir) no se admite.

Decodificador de vídeo • • •

Admite hasta H.264, nivel 4.1

H.264 FMO/ASO/RS, VC1 SP / MP / AP L4 y AVCHD no se admiten. XVID, MPEG4 SP, ASP: –– Inferior a 1280 x 720: 60 fotogramas máx. –– Superior a 1280 x 720: 30 fotogramas máx. Superior a GMC 2 no se admite. H.263 no se admite. Sólo se admite Samsung Techwin MJPEG.

Decodificador de audio

Admite hasta WMA 7, 8, 9, STD WMA 9 PRO no admite multicanal superior a 2 canales o audio sin pérdida.

La frecuencia de muestreo de WMA de 22050 Hz mono no se admite.

Reproducción continua de un archivo grabado o de película (reanudar reproducción)

Si sale de la función de reproducción de TV grabada o Vídeos, ésta se puede reproducir posteriormente desde el punto en que se detuvo.

✎✎Si pulsa el botón ENTERE (Capítulos) durante la reproducción del archivo, puede explorar la escena dividida en los 5 capítulos que desee.

✎✎Si la información del índice no se admite o está dañada, no se podrá utilizar la función Capítulos.

1. Seleccione el archivo de película que desee seguir reproduciendo pulsando los botones ◄ o ► en la sección de la lista de archivos.

2. Pulse el botón � (Reproducir) / ENTERE.

3. Seleccione Rep. Contin. (reanudar reproducción) con el botón azul. La película se reproducirá desde el punto en que se detuvo.

✎✎ El botón azul está disponible al reanudar la reproducción.

✎✎ Si la función Recordar contin. pelíc. está configurada como Activado en el menú Config. aparecerá un mensaje emergente cuando se reanude la reproducción de un archivo de película.

SUM Rep. Contin. E Capítulos L Saltar T Herramientas R Volver

Reproducción de música

1. Pulse los botones ◄ o ► para seleccionar Música y, a continuación, pulse el botón ENTERE en el menú Media Play.

2. Pulse los botones ◄/►/▲/▼ para seleccionar el archivo que desee en la lista de archivos.

3. Pulse los botones ENTERE o � (reproducir). –– Durante la reproducción de música, se puede realizar búsquedas con los botones ◄ y ►. –– Los botones � (REW) y µ (FF) no funcionan durante la reproducción.

✎✎Sólo se muestran los archivos con la extensión MP3 y PCM.

Los archivos con otras extensiones no se muestran, aunque se hayan guardado en el mismo dispositivo USB.

E Pausa L Saltar T Herramientas R Volver

✎✎Si, al reproducir archivos MP3, el sonido no se oye correctamente, ajuste Ecualizador en el menú Sonido. (Un archivo

MP3 demasiado modulado puede ocasionar problemas de sonido.)

✎✎Puede crear Mi lista, si selecciona la música que desee en el archivo, y posteriormente reproducirla Mi lista.

Fotos Visualización de una foto (o una presentación) 1. Pulse los botones ◄ o ► para seleccionar Fotos y, a continuación, pulse el botón ENTERE en el menú Media Play.

2. Pulse los botones ◄/►/▲/▼ para seleccionar el archivo que desee en la lista de archivos.

3. Pulse los botones ENTERE o � (reproducir). –– Mientras se muestra una lista de fotos, pulse los botones � (reproducir) / ENTERE del mando a distancia para iniciar la presentación. –– En la presentación se usan todos los archivos de la sección de la lista de archivos. –– Durante la presentación, los archivos se muestran en orden a partir del archivo que se muestra en este momento.

SUM E Pausa L Anterior/Siguiente T Herramientas R Volver

✎✎Los archivos de música se pueden reproducir automáticamente durante la presentación si Música de fondo está configurado como Activado.

✎✎El Modo BGM no se puede cambiar mientras no haya finalizado la carga de BGM.

¦¦ Reproducción de varios archivos Reproducción de archivos TV/vídeo/música/fotos seleccionados 1. Pulse el botón amarillo en la lista de archivos para seleccionar el archivo que desee.

2. Repita el proceso anterior para seleccionar varios archivos.

xx La marca c aparece a la izquierda de los archivos seleccionados. amarillo.

xx Para cancelar la selección de todos los archivos, pulse

xx Para cancelar la selección, pulse de nuevo el botón

Clasif. T Herramientas

el botón TOOLS y seleccione Deseleccionar todo.

3. Pulse el botón TOOLS y seleccione Reproducir conten. selec..

Reproducción de grupos de archivos TV/vídeo/música/fotos 1. Cuando se muestre una lista de archivos, vaya a cualquier archivo del grupo deseado. 2. Pulse el botón TOOLS y seleccione Rep.gr. act..

¦¦ Funciones adicionales del reproductor multimedia

Clasificación de la lista de archivos Pulse el botón azul en la lista de archivos para ordenarlos. Categorías

Muestra toda la carpeta. Puede ver la lista de archivos seleccionando la carpeta.

Ordena y muestra los títulos de archivos por símbolo/número/orden alfabético/especial.

Ordena y muestra los archivos por preferencias. Puede cambiar la preferencia del archivo en la sección de la lista de archivos con el botón verde.

Ordena y muestra los archivos por la fecha más reciente.

Ordena y muestra los archivos por la fecha más antigua.

Ordena los archivos de música por artista y en orden alfabético.

Ordena los archivos de música por álbum y en orden alfabético.

Ordena los archivos de música por género.

Ordena los archivos de música por el tipo de estado de ánimo. Puede cambiar la información del tipo de música.

Ordena y muestra los archivos de fotos por meses. Ordena sólo por meses

(de enero a diciembre) sin tener en cuenta el año.

Ordena los archivos grabados por nombre de canal.

Pulse el botón TOOLS durante la reproducción de un archivo.

Puede ir a otro archivo directamente.

Puede reproducir archivos de películas o de música grabados repetidamente.

Puede ajustar el tamaño de la imagen según las preferencias.

Configuración de la imagen

Puede ajustar la configuración de la imagen. (pág. 19~25)

Configuración del sonido

Puede ajustar la configuración del sonido. (pág. 25, 26, 27)

Config. de subtítulos

Puede reproducir el archivo de vídeo con subtítulos. Esta función sólo se activa si los subtítulos tienen el mismo nombre de archivo que el archivo de vídeo.

Puede disfrutar de los vídeos en cualquiera de los idiomas admitidos que desee. Está función sólo está habilitada cuando se reproducen archivos de flujo que admiten varios formatos de audio.

Descripción de audio Se puede ajustar la descripción de audio (pág. 26).

04 Funciones avanzadas

Menú de opciones de reproducción grabados de TV/vídeos/música/fotos

Detener presentación Se puede iniciar o detener una presentación.

/ Iniciar visionado automático

Puede seleccionar la velocidad de presentación durante la misma.

Puede establecer varios efectos de presentación.

Puede seleccionar una música de fondo para la presentación.

Puede ampliar las imágenes en el modo de pantalla completa.

Puede girar las imágenes en el modo de pantalla completa.

Puede mover el archivo al escritorio de Media Play.

Puede ver información detallada acerca del archivo reproducido.

Uso del menú de configuración ■■ Configuración de fondo: Seleccione esta opción para que se muestre el fondo que desee. ■■ Recordar contin. pelíc. (reanudar reproducción) (Activado / Desactivado): Seleccionar para mostrar el mensaje de ayuda emergente para la reproducción de una película desde el punto en que se dejó de ver anteriormente. ■■ Obtener código de registro de DivX® VOD : Muestra el código de registro autorizado para el televisor. Si se conecta al sitio web de DivX y registra el código de registro con una cuenta personal, puede descargar el archivo de registro VOD. Si reproduce el registro VOD mediante el reproductor multimedia, el registro se ha terminado.

✎✎ Para obtener más información sobre DivX® VOD, visite “www.DivX.com”.

■■ Obtener código desactivación DivX® VOD : Si DivX® VOD no está registrado, aparece el código de desactivación de registro. Si ejecuta esta función cuando DivX® VOD se ha registrado, el registro actual de DivX® VOD se desactiva.

■■ Información: Seleccione para ver la información del dispositivo conectado.

Anynet+ ¿Qué es Anynet+? t Anynet+ es una función que permite controlar con el mando a distancia del televisor Samsung todos los dispositivos de Samsung conectados que sean compatibles con Anynet+. El sistema Anynet+ sólo se puede usar con dispositivos de Samsung que tengan la función Anynet+. Para asegurarse de que el dispositivo de Samsung tenga dicha función, compruebe si lleva el logotipo Anynet+. Para conectar al sistema Home Theater Dispositivo Anynet+ 1

Cable HDMI Home Theatre

Panel posterior del soporte

Dispositivo Anynet+ 2, 3, 4

1. Conecte los terminales HDMI IN (1(DVI), 2(ARC), 3 o 4) del televisor y el terminal HDMI OUT del dispositivo Anynet+ correspondiente mediante un cable HDMI.

2. Conecte el terminal HDMI IN del sistema Home Theatre y el terminal HDMI OUT del dispositivo Anynet+ correspondiente mediante un cable HDMI.

xx Conecte el cable óptico entre el terminal DIGITAL AUDIO OUT (OPTICAL) del televisor y la entrada de audio digital del sistema Home Theatre.

xx La función ARC permite la salida digital de sonido mediante el puerto HDMI IN 2(ARC) y sólo se puede utilizar si el televisor está conectado a un receptor de audio que admita la función ARC.

xx Si se sigue la conexión anterior, el terminal Optical sólo produce la salida de 2 canales de audio. Sólo oirá sonido

de los altavoces frontales izquierdo y derecho y del subwoofer del sistema Home Theatre. Para escuchar el canal de audio 5.1, conecte el terminal DIGITAL AUDIO OUT (OPTICAL) del DVD / decodificador de satélite (es decir, dispositivo Anynet 1 o 2) directamente al amplificador o al sistema Home Theater, no al televisor.

xx Puede conectar sólo un sistema Home Theater. xx Puede conectar un dispositivo Anynet+ mediante el cable HDMI. Algunos cables HDMI pueden no admitir las funciones Anynet+.

xx Anynet+ funciona cuando el dispositivo de AV que admite Anynet+ se encuentra en estado de espera o de encendido.

xx Anynet+ admite hasta 12 dispositivos de AV en total. Tenga en cuenta que puede conectar hasta 3 dispositivos del mismo tipo.

El menú Anynet+ cambia según el tipo y el estado de los dispositivos Anynet+ conectados al televisor.

Menú Anynet+ Ver la televisión Lista de dispositivos MENU (nombre_dispositivo)

Cambia el modo Anynet+ al modo de emisión de TV. Muestra la lista de dispositivos de Anynet+. Muestra los menús del dispositivo conectado. Por ejemplo, si se ha conectado un grabador de DVD, se muestra el menú del disco del grabador de DVD. INFO (nombre_dispositivo) Muestra el menú de reproducción del dispositivo conectado. Por ejemplo, si se ha conectado un grabador de DVD, se muestra el menú del disco del grabador de DVD. Grabación: (*grabador) Inicia inmediatamente la grabación en el grabador. (Sólo está disponible en los dispositivos que admiten la función de grabación.) Detener la grabación: (*grabador) Detiene la grabación. Receptor La reproducción del sonido se efectúa a través del receptor.

04 Funciones avanzadas

Cuando hay conectados varios dispositivos de grabación, éstos se muestran como (*grabador), pero si sólo hay conectado un dispositivo, éste se muestra como (*nombre_dispositivo).

¦¦ Configuración de Anynet+

■■ Configuración Anynet+ (HDMI-CEC) (Desactivado / Activado): Para usar la función Anynet+, Anynet+ (HDMI-CEC) debe estar configurado como Activado. Cuando la función Anynet+ (HDMI-CEC) está desactivada, todas las operaciones relacionadas con Anynet+ se desactivan. Apagado automático (No / Sí): Configuración de un dispositivo Anynet+ para que se desactive automáticamente cuando el televisor se apaga. Si Apagado automático está establecido como Sí, se cancela la ejecución de los dispositivos externos cuando se apaga el televisor. Sin embargo, un dispositivo puede no apagarse si se está realizando una grabación.

✎✎ Según el dispositivo está opción quizás no esté habilitada.

¦¦ Conmutación entre dispositivos Anynet+

1. Se muestran todos los dispositivos Anynet+ conectados al televisor.

✎✎ Si no encuentra el dispositivo que desea, pulse el botón rojo para actualizar la lista.

2. Seleccione un canal y pulse el botón ENTERE. Puede cambiar al dispositivo seleccionado.

✎✎ Sólo cuando Anynet+ (HDMI-CEC) se configura como Activado en el menú Aplicación, aparece el menú Lista de dispositivos.

xx El cambio al dispositivo seleccionado puede tardar unos 2 minutos. No se puede cancelar la operación de cambio de dispositivo mientras ésta se está efectuando.

xx Si ha seleccionado el modo de entrada externa pulsando el botón SOURCE, no podrá usar la función Anynet+.

Asegúrese de cambiar al dispositivo Anynet+ mediante la Lista de dispositivos.

¦¦ Grabación La grabadora de Samsung permite efectuar una grabación de un programa de televisión. 1. Seleccione Grabación.

✎✎ Cuando hay más de dos dispositivos de grabación

xx Cuando hay varios dispositivos de grabación conectados, éstos se muestran en una lista. Seleccione un dispositivo de grabación en Lista de dispositivos.

✎✎ Si no se muestra el dispositivo de grabación, seleccione Lista de dispositivos y pulse el botón rojo para buscar los dispositivos.

2. Pulse el botón EXIT para salir.

✎✎ Se pueden grabar las transmisiones de la fuente seleccionando Grabación: (nombre_dispositivo).

✎✎ Si pulsa el botón � (REC), grabará lo que está viendo en ese momento. Si está viendo un vídeo desde otro dispositivo, se graba el vídeo de éste.

✎✎ Antes de grabar, compruebe si la toma de antena está conectada correctamente al dispositivo de grabación. Para conectar correctamente una antena a un dispositivo de grabación, consulte el manual del usuario del dispositivo de grabación.

¦¦ Escucha a través de un receptor

Se puede escuchar sonido a través de un receptor (como Home Theater) en lugar de hacerlo mediante el Altavoz de TV. 1. Seleccione Receptor y configure como Activado. 2. Pulse el botón EXIT para salir.

✎✎ Si el receptor sólo admite audio, quizás no se muestre la lista de dispositivos.

✎✎ El receptor no funcionará si no se ha conectado correctamente el terminal de entrada óptico del receptor con el terminal DIGITAL AUDIO OUT (OPTICAL) del televisor.

✎✎ Cuando el receptor (sistema Home Theatre) está establecido en Activado, se puede oír la salida de sonido del

terminal Optical del televisor. Cuando se ve la televisión a través de un DTV (aéreo), el televisor envía el sonido de

5.1 canales al receptor. Cuando la fuente es un componente digital, como un DVD, y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del receptor.

xx Sólo puede controlar los dispositivos Anynet+ mediante el mando a distancia del televisor, no con los botones de

xx El mando a distancia del televisor puede no funcionar en determinadas circunstancias. En ese caso, vuelva a seleccionar el dispositivo Anynet+.

xx Las funciones Anynet+ no funcionan con los productos de otros fabricantes.

Uso de la función ARC Puede oír el sonido a través de un receptor de audio conectado por medio de un cable HMDI sin necesidad de un cable óptico independiente. 1. Seleccione Receptor y configure como Activado. 2. Pulse el botón EXIT para salir.

✎✎Para utilizar la función ARC, un receptor que admita las funciones HDMI-CEC y ARC debe estar conectado al puerto

✎✎Para inhabilitar la función ARC, establezca Receptor como Desactivado. Aunque el televisor transmita continuamente la señal ARC, el receptor no podrá recibir la señal.

Anynet+ no funciona.

Deseo iniciar Anynet+.

Compruebe si el dispositivo es un dispositivo Anynet+. El sistema Anynet+ sólo admite dispositivos Anynet+.

Sólo se puede conectar un receptor (sistema Home Theater). Compruebe si el cable de alimentación de Anynet+ está debidamente conectado. Compruebe las conexiones de los cables de vídeo/audio/HDMI del dispositivo Anynet+. Compruebe si Anynet+ (HDMI-CEC) está establecido en Activado en el menú de configuración de Anynet+. Compruebe si el mando a distancia del televisor está en modo TV. Compruebe si el mando a distancia es compatible con Anynet+. Anynet+ no funciona en algunas situaciones. (Búsqueda de canales, funcionamiento de Media Play o Plug & Play, (configuración inicial), etc.) Cuando se conecta o se desconecta el cable HDMI, se han de buscar de nuevo los dispositivos o volver a apagar y encender el televisor. Compruebe si la función Anynet+ del dispositivo Anynet+ está activada. Compruebe si el dispositivo Anynet+ está debidamente conectado al TV y si la opción Anynet+ (HDMI-CEC) del menú de configuración está establecida en Activado. A continuación pulse el botón TOOLS para visualizar el menú Anynet+ y seleccione el menú que desee.

Deseo salir de Anynet+.

Seleccione Ver la televisión en el menú Anynet+.

Pulse el botón SOURCE del mando a distancia del televisor y seleccione un dispositivo que no sea Anynet+. Pulse los botones P >/< y PRE-CH para cambiar el modo TV. (Tenga en cuenta que el botón de canal sólo funciona cuando no hay ningún dispositivo Anynet+ con sintonizador incorporado conectado.)

En la pantalla aparece el mensaje

“Conectando al dispositivo Anynet+...”.

El mando a distancia no se puede utilizar cuando se está configurando Anynet+ o cambiando a un modo de visualización.

Utilice el mando a distancia cuando haya terminado la configuración de Anynet+ o el cambio al modo de visualización.

El dispositivo Anynet+ no funciona.

No se puede utilizar la función de reproducción si se está ejecutando Plug & Play (configuración inicial).

El dispositivo conectado no se muestra.

Compruebe si el dispositivo admite las funciones Anynet+.

Compruebe si el cable HDMI está debidamente conectado. Compruebe si Anynet+ (HDMI-CEC) está establecido en Activado en el menú de configuración de Anynet+. Vuelva a efectuar una búsqueda de dispositivos Anynet+. Sólo puede conectar un dispositivo Anynet+ mediante el cable HDMI. Algunos cables HDMI pueden no admitir las funciones Anynet+. Si la conexión se corta por una interrupción de la corriente o porque se ha desconectado el cable HDMI, deberá repetir la búsqueda del dispositivo.

El programa de televisión no se puede grabar.

Compruebe la conexión de la toma de antena del dispositivo de grabación.

El sonido del televisor no sale a través del receptor.

Conecte el cable óptico entre el televisor y el receptor.

La función ARC permite la salida digital de sonido mediante el puerto HDMI IN 2(ARC) y sólo se puede utilizar si el televisor está conectado a un receptor de audio que admita la función ARC.

¦¦ Solución de problemas de Anynet+

2010-07-29 오전 10:05:44

¦ Primeros pasos con Internet@TV INTERNET@TV Recomendado

Internet@TV proporciona útiles servicios y contenidos de entretenimiento directamente desde la web al televisor.

Ini. ses. B Marcar como favorito

Ordenar por R Volver

Configure la red mediante Internet@TV. Para obtener más información, consulte “Conexión de la red” (pág. 32).

Según las regulaciones vigentes en su país, es posible que algunas aplicaciones tengan servicios limitados o que no los admitan.

Las fuentes no admitidas del contenido del proveedor no se mostrarán correctamente.

Puede haber respuestas lentas e interrupciones según el estado de la red. Según la región puede que en el servicio de la aplicación sólo se admita el inglés. Esta función no está disponible en algunos lugares. Si tiene problemas al utilizar una aplicación, póngase en contacto con el proveedor de contenidos. De acuerdo con las circunstancias del proveedor de contenidos, las actualizaciones de una aplicación o la propia aplicación pueden quedar interrumpidas.

Pantalla de visualización

Pantalla del televisor:

Muestra el canal actual. Información: Muestra noticias, nuevas aplicaciones y anuncios que le ofrece la introducción de productos de Samsung.

Servicio de aplicación:

Puede probar diferentes servicios proporcionados por Samsung.

Aplicaciones descargadas: Muestra las aplicaciones descargadas mediante

Samsung Apps. Samsung Apps

Internet@TV Config.: Edite y configure aplicaciones y la configuración de Internet@TV.

B Marcar como favorito

Ordenar por R Volver

• Rojo (Ini. ses.): Para iniciar Internet@TV. • B Verde (Marcar como favorito): Para marcar la aplicación como favorita. • Azul (Ordenar por): Para clasificar las aplicaciones. • R Volver: Para volver al menú anterior.

Aplicaciones recomendadas: Muestra el servicio recomendado por Samsung.

No puede añadir ni borrar ningún servicio en esta lista.

Los botones de colores pueden funcionar de forma diferente, según la aplicación.

En una aplicación con varias cuentas, utilice ◄ y ► para acceder a ellas.

Ejec.auto teletipo (Desactivado / Activado): Habilita/ inhabilita la ejecución automática del teletipo al encender el televisor.

La aplicación Teletipo proporciona útiles noticias, información meteorológica y de los mercados bursátiles. Para utilizar esta función se debe descargar la aplicación Teletipo en Internet@TV.

✎✎ Según el país, es posible que la aplicación

Teletipo tenga servicios limitados o que no los admita.

✎✎Para utilizar más satisfactoriamente una aplicación,

Servicio ligado a canal (Desactivado / Activado):

Algunos canales admiten aplicaciones como servicios de datos de Internet, lo que permite al usuario acceder al servicio de Internet mientras ve la televisión. Sólo está disponible si lo admite la emisora.

✎✎Para obtener instrucciones sobre cómo crear una

Cambiar la contraseña de bloqueo del servicio

La contraseña predeterminada es “0-0-0-0”.

debe registrarse e iniciar la sesión en su cuenta.

cuenta, consulte Config. → ID de Internet@TV →

Crear. 1. Pulse el botón rojo en la página de inicio de Internet@TV.

✎✎ Si olvida la contraseña, pulse los botones del

mando a distancia en la siguiente secuencia para reiniciar la contraseña como “0-0-0-0”: POWER

(apagar) → MUTE → 8 → 2 → 4 → POWER (encender).

2. Seleccione la Cuenta del usuario deseada y, a continuación, pulse el botón ENTERE.

✎✎ Si desea crear una cuenta, pulse el botón rojo; cree una cuenta y aparecerá la ventana OSD.

3. Escriba la Contraseña.

✎✎ Una vez registrada la cuenta del usuario, ésta se mostrará en la pantalla.

Puede utilizar este menú para crear o borrar la cuenta.

Puede controlar su cuenta, incluida la información de la cuenta del sitio de los contenidos. La cuenta sólo es para Internet@TV.

Cree los ID y configure Internet@TV desde esta pantalla.

Resalte los parámetros con los botones ▲ y ▼ y pulse el botón ENTERE.

▪ Administrador servic

Crear: Cree una cuenta y enlácela con las aplicaciones de servicio que desee.

Restab.: Restablece la configuración predeterminada de fábrica de Internet@TV.

¦¦ Configuración de Internet@TV

▪ Ejec.auto teletipo

▪ Servicio ligado a canal

04 Funciones avanzadas

Registro de la cuenta

▪ Cambiar la contraseña de bloqueo del servicio

xx Puede crear hasta 10 cuentas. xx El número máximo de caracteres es 8.

–– Sitio servicio: Registre la información del inicio de sesión de los sitios de servicio. –– Cambiar contraseña: Cambie la contraseña de la cuenta. –– Borrar: Borre la cuenta. ■■ Administrador servic: Borre y bloquee las aplicaciones instaladas en Internet@TV. Bloquear: Bloquee la aplicación. El acceso a una aplicación bloqueada exige una contraseña.

Borrar: Borre la aplicación.

■■ Propiedades: Mostrar la información de Internet@ TV. Utilice la opción Comprobar la velocidad de su conexión de Internet para comprobar la conexión de la red.

¦¦ Uso del servicio Internet@TV Uso de las Samsung Apps por categoría

Samsung Apps es un almacén para descargar aplicaciones que se pueden usar en equipos de TV/AV de Samsung. Los usuarios pueden disfrutar de una gran variedad de contenidos como vídeo, música, fotos, juegos, información útil, etc., mediante las aplicaciones que se pueden descargar. En el futuro habrá más aplicaciones disponibles. Samsung Apps Novedades Vídeo Deportes

Estilo de vida Información Otros Mi página Ayuda Ini. ses. B Vista en miniatura

Ordenar por R Volver

✎✎Uso de los botones de colores con Samsung Apps.

Las categorías disponibles son los siguientes: yy Novedades: Muestra las aplicaciones registradas más recientes. yy Vídeo: Muestra varios medios de vídeo como películas, programas de televisión y vídeos de corta duración. yy Deportes: Muestra varios medios de deportes como información sobre partidos, imágenes y vídeos de corta duración. yy Juego: Muestra varios juegos, como el sudoku o el ajedrez. yy Estilo de vida: Incluye varios servicios de medios de estilo de vida, como música, herramientas de gestión de fotos personales y redes sociales como Facebook y

Twitter. yy Información: Incluye varios servicios de información como noticias, la bolsa y el tiempo. yy Otros: Incluye otros servicios diversos. yy Mi página: Mi página ofrece información sobre las aplicaciones instaladas en el televisor, como información detallada, contenido de descarga, etc. Permite borrar o bloquear las aplicaciones. yy Ayuda: Si tiene preguntas sobre Internet@TV, consulte esta sección en primer lugar.

xx Rojo (Ini. ses.): Para iniciar el servicio de Internet. xx B Verde (Vista en miniatura): Para cambiar el modo de visualización.

Azul (Ordenar por): Para clasificar las aplicaciones por Destacadas, Más descargadas, Más reciente o Nombre.

xx R Volver: Vuelve al menú anterior.

[Declaración legal] Debido a las diferentes prestaciones de los productos que ofrecen Samsung Internet@TV - Content Service, así como a las limitaciones en los contenidos disponibles, quizás algunas funciones y aplicaciones y algunos servicios no estén disponibles en todos los dispositivos o en todos los territorios. Algunas funciones de Internet@TV también pueden requerir dispositivos periféricos adicionales o cuotas que se venden por separado. Visite http://www.samsung.com para obtener más información sobre determinados dispositivos y sobre la disponibilidad de los contenidos. Los servicios y la disponibilidad de los contenidos a través de Internet@TV están sujetos a cambios periódicos sin previo aviso.

Mensaje / Multim. / ScreenShare

¦¦ Acerca de AllShare

AllShare conecta el televisor, los teléfonos móviles y otros dispositivos compatibles a través de una red. En el televisor se pueden ver la llamadas entrantes, los mensajes de SMS y las planificaciones de los teléfonos móviles. Asimismo, se puede reproducir el contenido multimedia guardado en los móviles y otros dispositivos (por ejemplo, un PC), como vídeos, fotos y música controlándolo en el televisor a través de la red. Además, se puede utilizar el televisor como monitor del teléfono móvil para buscar páginas web.

Muestra una lista de teléfonos móviles o dispositivos conectados que se han configurado en el televisor para utilizar las funciones Mensaje, Multim. o ScreenShare.

✎✎La función Multim. está disponible en todos los dispositivos móviles que admiten AllShare.

■■ Permitido / Denegado: Permite/bloquea el teléfono móvil.

■■ Borrar: Elimina el teléfono móvil de la lista.

✎✎ Esta función sólo borra de la lista el nombre del

teléfono móvil. Si el dispositivo móvil borrado se enciende o intenta conectarse con el televisor, puede que aparezca de nuevo en la lista.

✎✎Para obtener más información, visite “www.samsung.

com” o póngase en contacto con el centro de llamadas de Samsung. Es posible que los dispositivos móviles requieran la instalación de software adicional. Para obtener más información, consulte la guía del usuario de cada dispositivo.

¦¦ Configuración de AllShare

04 Funciones avanzadas

Uso de la función Mensaje

Mediante esta función puede ver las llamadas entrantes, los mensajes de SMS y las planificaciones programadas en el teléfono móvil a través de la ventana de alarma mientras ve la televisión.

xx Para inhabilitar la ventana de la alarma, establezca

Mensaje como Desactivado en Configuración de

■■ Mensaje (Activado / Desactivado): Habilita o inhabilita la función de mensajes (para llamadas entrantes, mensajes de SMS y las planificaciones de los teléfonos móviles).

xx Si se selecciona Aceptar, o bien si no se ha

■■ Multim. (Activado / Desactivado): Habilita o inhabilita la función multimedia. Cuando ésta está habilitada, se pueden reproducir vídeos, fotos y música desde el teléfono móvil u otro dispositivo que admita AllShare.

xx La ventana de alarma se puede ver mientras se usan

■■ ScreenShare (Activado / Desactivado): Habilita o inhabilita la función ScreenShare para usar el teléfono móvil como mando a distancia.

■■ Nombre TV: Establece el nombre del televisor para que resulte más fácil buscarlo en el teléfono móvil.

✎✎ Si selecciona Entr. usu., puede escribir el nombre

del televisor mediante el teclado en pantalla (OSK).

seleccionado Aceptar después de que el mensaje aparezca tres veces, el mensaje se borrará. El mensaje no se elimina del teléfono móvil. algunas aplicaciones como Media Play etc. Para ver el contenido del mensaje, cambie al modo de visualización de televisión.

xx Cuando se muestre un mensaje de un teléfono

móvil desconocido, seleccione el teléfono móvil en el menú del mensaje en AllShare y seleccione

Denegado para bloquear el teléfono.

Visualización de mensajes

Si llega un nuevo mensaje de SMS mientras ve la televisión, aparece la ventana de alarma. Si hace clic en el botón Aceptar, aparecerá el contenido del mensaje. Puede configurar la visualización de los mensajes de SMS en su teléfono móvil. Para conocer el procedimiento, consulte el manual del teléfono móvil.

✎✎ Es posible que algunos caracteres se muestren en blanco o dañados.

E Seleccionar R Volver e Salir

Configuración R Volver

Alarma de llamada entrante

Uso de la función ScreenShare

Si entra una llamada mientras ve la televisión, aparece la ventana de alarma.

Screenshare muestra la misma página web que la proporcionada en el móvil. Mediante la compartición de pantalla, se pueden abrir diferentes contenidos guardados en el teléfono móvil. Por ejemplo, la imagen de la derecha muestra una página de acceso a los contenidos de un teléfono móvil. Puede leer varios archivos del teléfono móvil y ver la agenda y el calendario en el televisor. Asimismo, en la agenda, puede hacer una llamada a otra persona o enviarle un SMS.

Alarma de planificación

Mientras ve la televisión, aparece la ventana de alarma para mostrar el evento registrado. Puede configurar la visualización de los contenidos planificados de su teléfono móvil. Para conocer el procedimiento, consulte el manual del teléfono móvil.

✎✎ Es posible que algunos caracteres especiales se muestren en blanco o dañados.

Uso de la función Multim.

Aparece una ventana de alarma para informar al usuario de que el contenido multimedia (vídeos, fotos, música) enviado desde un teléfono móvil aparecerá en el televisor. El contenido se reproduce automáticamente 3 segundos después de que aparezca la ventana de alarma. Si pulsa el botón RETURN o EXIT cuando aparece la ventana de alarma, no se reproduce el contenido multimedia.

xx En el móvil de Samsung, debe instalarse

ScreenShare y debe ejecutarse la aplicación de apoyo; posteriormente podrá utilizar la función

xx Los botones disponibles del mando a distancia pueden ser diferentes para cada página.

xx Doc Viewer puede leer archivos con formato .doc, pero no los puede modificar.

xx La pantalla puede variar según el dispositivo conectado.

xx Si la función multimedia se ejecuta por primera vez,

aparece la ventana emegente de advertencia. Pulse el botón ENTERE para seleccionar Permitir; a continuación se podrá utilizar la función Multimedia en dicho dispositivo.

“Disp. desconocido 0” solicita la reproducción del archivo multimedia. Para permitir la reproducción del archivo en su dispositivo, pulse “Permitir”; en caso contrario, pulse “Denegar” También puede cambiar la configuración (o restablecer) de esta función en “AllShare™ Configurar”. Advertencia: Tenga en cuenta que si su dispositivo está conectado a una red no conocida o insegura, se podría reproducir contenido no deseado o inadecuado. Si no está seguro de la identidad de la red o de la idoneidad de su contenido, le recomendamos que no “ Permitir” la solicitud de reproducción.

xx Para desactivar la transmisión del contenido

multimedia desde el teléfono móvil, configure

Multim. como Desactivado en la configuración de AllShare.

Uso del teléfono móvil de Samsung para controlar el televisor

Antes de utilizar esta función, se debe establecer una conexión con un teléfono móvil de Samsung que admita las funciones ScreenShare. Cuando utilice el televisor con el teléfono móvil, sólo se admiten los botones POWER, Y, P</> y MUTE.

✎✎Aunque siga pulsando un botón de control (canal o volumen) en el teléfono móvil, el valor sólo subirá o bajará una unidad.

xx Es posible que el contenido no se reproduzca en el televisor, según la resolución y el formato.

xx Los botones ENTERE y ◄ / ► puede que no

funcionen, según el tipo de contenido multimedia.

xx Mediante el dispositivo móvil se puede controlar la

reproducción de archivos multimedia. Para obtener más información, consulte la guía del usuario del teléfono móvil.

xx Cuando desee reproducir contenido multimedia

en el PC, seleccione el icono del PC en la pantalla principal de AllShare. El menú Media Play del televisor cambia automáticamente. Para obtener más información, consulte “Media Play” (pág. 39).

Información adicional

05 Información adicional

Montaje de los cables

Tipo montaje mural (UE40C9000ZW, UE46C9000ZW, UE55C9000ZW)

✎✎No tire de los cables con demasiada fuerza cuando los coloque. Podría dañar los terminales de conexión del producto.

Fijación del televisor a la pared Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. En especial, procure que los niños no se cuelguen del televisor ni lo desestabilicen; éste podría caerse sobre ellos y causarles lesiones graves o incluso la muerte. Siga las precauciones de seguridad del folleto de seguridad incluido con el producto. Para mejorar la estabilidad y la seguridad instale un dispositivo antivuelco, como se explica a continuación.

¦¦ Para impedir que el televisor se caiga

(UE40C9000ZW, UE46C9000ZW, UE55C9000ZW) 1. Apriete firmemente las grapas sobre la pared con los tornillos. Asegúrese de que los tornillos estén bien afirmados en la pared.

✎✎ Según el tipo de pared quizás necesite algún material adicional para el anclaje.

✎✎ Las grapas, los tornillos y la cadena no se suministran con el producto; deberá adquirirlos por separado.

2. Quite los tornillos de la parte central posterior del televisor y con ellos monte las grapas en el televisor.

3. Monte una cadena fuerte entre las grapas del televisor y de la pared de manera que quede bien tensada.

xx Instale el televisor cerca de la pared para evitar que caiga hacia atrás.

xx Las grapas de la pared han de estar a la misma o a menor altura que las grapas del televisor.

xx Cuando desee mover el televisor deberá aflojar la cadena.

4. Compruebe que todas las conexiones estén bien aseguradas. Compruébelas periódicamente para detectar cualquier signo de fatiga o de fallo. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador profesional.

Información adicional

Solución de problemas Si tiene algún problema con el televisor, consulte esta lista en primer lugar. Si ninguno de los consejos funciona, visite “www. samsung.com” y haga clic en Asistencia técnica o llame al centro de atención al cliente que encontrará en la lista de la última página Problemas

Soluciones y explicaciones

Calidad de la imagen

En primer lugar, ejecute la Prueba de imagen para confirmar que el televisor muestra correctamente la imagen de prueba.

(Vaya a MENU - Asistencia técnica - Autodiagnóstico - Prueba de imagen) (pág. 29) Si la imagen de la prueba se muestra correctamente, la mala calidad de la imagen puede deberse a la fuente o a la señal.

La imagen del televisor no se ve tan bien como en la tienda.

Si tiene un decodificador por cable analógico, actualícelo a digital. Utilice un cable HDMI o de componentes para conseguir una calidad de imagen de alta definición (HD).

Suscriptores de cable/satélite: Pruebe con estaciones de alta definición (HD) en la oferta de canales. Conexión de antena: Pruebe con emisoras de alta definición (HD) después de ejecutar la programación automática. ✎✎ Muchos canales de alta definición (HD) mejoran los contenidos SD (Standard Definition). Ajuste la resolución de la salida de vídeo del receptor de cable/decodificador en 1080i o 720p. Compruebe que está viendo la televisión a la distancia mínima recomendada según el tamaño y la definición de la señal.

La imagen se ve distorsionada: error de macrobloques, microbloques, puntos, pixelización

El color es de mala calidad o falta.

Si utiliza una conexión de componentes, compruebe que los cables de los componentes estén conectados en los terminales correctos. Las conexiones incorrectas o sueltas pueden originar problemas en el color o que la pantalla se quede en blanco.

El color o el brillo es de mala calidad.

Ajuste las opciones de Imagen en el menú del TV. (vaya a los modos Imagen / Color / Brillo / Nitidez) (pág. 20)

Ajuste la opción Ahorro energía en el menú del TV. (vaya a MENU - Imagen - Solución económica Ahorro energía) (pág. 20) Intente reiniciar la imagen para ver la configuración de imagen predeterminada. (vaya a MENU - Imagen Reinicio de la imagen) (pág. 24).

La compresión de los contenidos de vídeo puede causar imágenes distorsionadas especialmente en las escenas de movimiento rápido, como en los deportes y las películas de acción.

Un nivel de señal débil o de mala calidad puede causar imágenes distorsionadas. No es un problema del televisor. Los teléfonos móviles que se utilizan cerca del televisor (aproximadamente a 1 metro) pueden causar interferencias en la imagen del televisor digital y analógico.

Hay una línea de puntos en el borde la pantalla.

Si el tamaño de la imagen está establecido en Ajuste pantalla, cámbielo a 16:9 (pág. 21).

Cambie la resolución del receptor de cable/decodificador.

La imagen se ve sólo en blanco y negro.

Si está utilizando una entrada compuesta AV, conecte el cable de vídeo (amarillo) en el terminal verde de la entrada 1 de componentes del televisor.

Al cambiar de canal, la imagen se congela, se ve distorsionada o aparece con retraso.

Si está conectado al receptor de cable, reinicie éste Vuelva a conectar el cable de alimentación y espere a que el decodificador se reinicie. Puede tardar hasta 20 minutos.

Establezca la resolución de salida del decodificador de cable en 1080i o 720p.

En primer lugar, ejecute la Prueba de sonido para confirmar que el audio del televisor funciona correctamente.

(Vaya a MENU - Asistencia técnica - Autodiagnóstico - Prueba de sonido) (pág. 29) Si el audio es correcto, el problema del sonido puede provenir de la fuente o la señal.

No hay sonido o se oye demasiado bajo con el volumen al máximo.

Compruebe el volumen del dispositivo externo conectado al televisor.

La imagen es buena pero no hay sonido.

Configure la opción Seleccionar altavoz como Altavoz de TV en el menú de sonido (pág. 26).

Si utiliza un dispositivo externo, compruebe que los cables de audio estén conectados a los terminales de entrada de audio correctos del televisor. Si utiliza un dispositivo externo, compruebe que la opción de salida de audio del dispositivo (por ejemplo, quizás deba cambiar la opción de audio del decodificador de cable a HDMI si tiene conectado HDMI al televisor). Si se utiliza un cable DVI a HDMI, se necesita un cable de audio independiente. Si el televisor tiene un terminal de auriculares, asegúrese de que éstos no estén conectados.

Compruebe las conexiones de los cables. Compruebe que no haya un cable de vídeo conectado a una entrada de audio.

Para la conexión antena/cable, compruebe la potencia de señal. Un nivel de señal débil puede causar distorsiones en el sonido.

El televisor no se enciende.

Compruebe que el cable de alimentación CA esté bien conectado en la toma de la pared y en el televisor.

Compruebe que la toma de la pared funcione. Intente pulsar el botón POWER del televisor para asegurarse de que el problema no está en el mando a distancia. Si el televisor se enciende, consulte “El mando a distancia no funciona” a continuación.

El televisor se apaga automáticamente.

Compruebe si la opción Temp. de desc. está establecida en Desactivado en el menú Configuración (pág. 27).

Si el televisor está conectado a un PC, compruebe la configuración de la alimentación de éste. Compruebe que el cable de alimentación CA esté bien conectado en la toma de la pared y en el televisor. Cuando se ve la televisión con una conexión de antena o cable, el televisor se apaga tras 10~15 si no hay señal.

Los altavoces hacen un ruido inapropiado.

No hay imagen, no hay vídeo

No hay imagen/vídeo.

Soluciones y explicaciones

Compruebe las conexiones de los cables (desconecte y vuelva a conectar todos los cables del televisor y de los dispositivos externos).

Establezca la salida de vídeo de los dispositivos externos (receptor de cable/decodificador, DVD, Blu-ray, etc.) de modo que coincida con las conexiones de la entrada de TV. Por ejemplo, si la salida de un dispositivo externo es HDMI, se debe conectar a una entrada HDMI en el televisor. Compruebe que los dispositivos externos estén encendidos. Asegúrese de seleccionar la fuente correcta del TV pulsando el botón SOURCE del mando a distancia.

Conexión RF (Cable/Antena)

El televisor no recibe todos los canales.

La imagen se ve distorsionada: error de macrobloques, microbloques, puntos, pixelización

Compruebe que el cable de antena esté firmemente conectado.

Ejecute Plug & Play (configuración inicial) para añadir los canales disponibles a la lista de canales. Vaya a MENU - Configuración - Plug & Play (configuración inicial) y espere a que todos los canales disponibles se guarden (pág. 11). Compruebe la posición de la antena.

05 Información adicional

La compresión de los contenidos de vídeo puede causar imágenes distorsionadas especialmente en las escenas de movimiento rápido, como en los deportes y las películas de acción.

Un nivel de señal débil puede causar imágenes distorsionadas. No es un problema del televisor.

Conexión de PC Aparece un mensaje de “Modo no compatible”.

Establezca la frecuencia y la resolución de salida del PC de modo que coincida con la resolución admitida por el televisor (pág. 31).

“PC” siempre aparece en la lista de fuentes aunque el PC no esté conectado.

Esto es normal; “PC” siempre aparece en la lista de fuentes aunque no haya ningún PC conectado.

La imagen es buena pero no hay sonido.

Si utiliza una conexión HDMI, compruebe la configuración del audio del PC.

Para utilizar la red inalámbrica se requiere la mochila USB inalámbrica Samsung.

Compruebe que la conexión de la red esté establecida como Inalámbr. (pág. 34). Compruebe que el televisor esté conectado a un compartidor (enrutador) IP inalámbrico.

Consulte el manual del dispositivo USB para comprobar si el dispositivo USB admite la grabación.

Si el dispositivo USB tiene la opción de bloqueo, compruebe que esté desactivado. Compruebe si el dispositivo USB se puede formatear cuando está conectado al PC.Conecte el USB al televisor y formatéelo (la operación puede fallar intermitentemente). Si falla la Prueba rendimiento o el formateo, significa que el hardware del USB tiene algún problema o que el rendimiento del hardware del USB es demasiado bajo.

Conexión de la red (según los modelos)

Error en la conexión de la red inalámbrica.

Grabación / Timeshift

El dispositivo USB no se reconoce o falla Formateo dispos., Comprob. dispositivo o Prueba rendimiento.

Aparece un mensaje solicitando que formatee un dispositivo USB que funciona perfectamente.

Si el dispositivo USB tiene la opción de bloqueo, compruebe que esté desactivado.

Restaure el dispositivo USB con la función de recuperación en Comprob. dispositivo.

La función de grabación no funciona.

Compruebe que haya un dispositivo USB conectado.

Compruebe que el canal sea digital y grabable. Si la señal es débil o no hay señal, la grabación se cancelará automáticamente. El televisor no grabará si no hay suficiente espacio libre en la memoria del USB. Compruebe que éste no sea el caso.

Modo Timeshift no funciona

Compruebe que haya un dispositivo USB conectado.

No se admite ni los canales de radio ni las emisiones analógicas. No se admiten los canales de emisión de datos. Si la señal es débil o no hay señal, la función Modo Timeshift se cancelará automáticamente. Modo Timeshift no se puede ejecutar si no hay suficiente espacio libre en la memoria del USB. Compruebe que éste no sea el caso.

Un mensaje indica un fallo en la prueba de rendimiento y las funciones de grabación y

Modo Timeshift no funcionan.

Estos problemas pueden ocurrir si se utiliza un dispositivo USB de bajas prestaciones que no admita la grabación. Se recomienda utilizar un disco duro de USB de por lo menos 5400 rpm, pero no se admite un disco duro de USB de tipo RAID.

3_BN68-03161A-Spa.indd 59

2010-08-06 오전 10:59:56

Información adicional

Problemas Ha habido un error en la grabación programada.

Soluciones y explicaciones

Hay dispositivos de grabación conectados pero el televisor ha detenido la grabación.

Se ha inhabilitado una grabación programada para algunas operaciones (formateo, prueba de rendimiento, comprobación de errores, eliminación) que tienen acceso al sistema de archivos del dispositivo USB.

Si no hay ningún dispositivo USB conectado, el televisor no grabará aunque se cumpla la hora programada. El televisor no grabará si no hay suficiente espacio libre en la memoria del USB. Compruebe que éste no sea el caso. Si se ha bloqueado un canal con Bloqueo paterno, no se mostrará la ventana de la entrada PIN cuando se intente reproducir la grabación.

Si hay varios dispositivos conectados y en el dispositivo configurado como Dispositivo grabación predet. no hay espacio de memoria suficiente, la grabación se cancelará. Vuelva a intentar la grabación. El dispositivo con el mayor espacio de memoria libre se configurará automáticamente como Dispositivo grabación predet. y el televisor iniciará la grabación.

En cada lado se muestran barras negras en los canales de alta definición (HD) cuando se muestran contenidos

SD mejorados (4:3). Barras negras en las partes inferior y superior cuando se ven películas que tienen diferentes formatos que el televisor. Ajuste la opción del tamaño de imagen del dispositivo externo o del televisor al modo de pantalla completa.

El mando a distancia no funciona.

Cambie las pilas del mando a distancia; haga coincidir los polos (+/–).

Limpie la ventana de transmisión del sensor del mando a distancia. Apunte con el mando a distancia directamente al televisor desde una distancia de 1,5 -2 metros.

El mando a distancia del cable/ decodificador no enciende ni apaga el televisor ni ajusta el volumen.

Programe el mando a distancia del cable/decodificador para que haga funcionar el televisor. Consulte el manual del decodificador de cable/satélite para conocer el código del TV SAMSUNG.

Aparece un mensaje de “Modo no compatible”.

Compruebe la resolución que admite el televisor y ajuste en consecuencia la resolución de salida del dispositivo externo. Consulte cómo configurar la resolución en la página 31 de este manual.

Se advierte un olor a plástico que proviene del televisor.

Este olor es normal y desaparece con el tiempo.

La Información de señal del televisor no está disponible en el menú de prueba de autodiagnóstico.

Esta función sólo está disponible en los canales digitales con las conexiones de antena/RF/Coaxial

El televisor está inclinado hacia un lado.

Retire la base del soporte de televisor y vuelva a montarla.

El menú del canal se ve de color gris (no disponible)

El menú Canal sólo está disponible cuando está seleccionada la fuente TV.

La configuración se pierde después de

30 minutos o cada vez que se apaga el televisor.

Si el televisor está en el modo Demo tienda, la configuración del audio y la imagen se restablecerá cada 30 minutos. Cambie el modo de la configuración de Demo tienda a Uso doméstico en el procedimiento Plug & Play (configuración inicial). Pulse el botón SOURCE para seleccionar el modo

TV; vaya a MENU → Configuración → Plug & Play(configuración inicial) → ENTERE (pág. 11).

Pérdida intermitente de audio o vídeo.

Compruebe las conexiones de los cables y vuelva a conectarlos.

La pérdida de audio o vídeo se puede deber a que los cables son demasiado rígidos o gruesos. Debe asegurarse de que los cables sean lo suficientemente flexibles para un largo periodo de uso. En un montaje mural del televisor, es aconsejable utilizar cables con conectores de 90 grados.

Puede ver pequeñas partículas si mira de cerca el borde del marco del televisor

Esto es una particularidad del diseño del producto y no es un defecto.

Aparece el mensaje “Señal codificada” o

“Señal débil/Sin señal”.

Si utiliza una TARJETA (CI/CI+) en CAM compruebe que esté correctamente insertada en la ranura.

Si persiste el problema, saque la TARJETA CAM del televisor y vuelva a insertarla.

Ha apagado el televisor hace 45 minutos y se ha vuelto a encender.

Esto es normal. El televisor ejecuta la función OTA (Over The Aerial) por sí solo a fin de actualizar el firmware descargado mientras se veía la televisión.

Hay problemas de imagen/sonido recurrentes.

Compruebe y cambie la señal/fuente.

Puede haber una reacción entre las almohadillas de amortiguación de caucho de la base del soporte y el acabado del mueble.

Para prevenir esto, utilice almohadillas de fieltro en cualquier superficie del televisor que entre en contacto con el mueble.

La imagen no se muestra en pantalla completa.

✎✎El panel LED TFT utiliza un panel que consta de píxeles de ínfimo tamaño que requieren de una tecnología altamente

sofisticada para su fabricación. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla.

Estos píxeles no influirán en el rendimiento del aparato.

Características • • • •

Compatible con IEEE 802.11a/b/g y 802.11n, versión 2.0

Admite USB 2.0 Diseño compacto y ligero tamaño bolsillo Modelo admitido: El adaptador de LAN inalámbrica suministrado sólo funciona con el televisor con el que se entrega.

Precauciones de seguridad

No permita que los niños se traguen el producto ni jueguen con la bolsa de plástico. Mantenga el producto y la bolsa de plástico lejos de los niños.

No permita que el agua o cualquier otro líquido entren en contacto con el producto, ya que podría ocasionar daños. Mantenga el producto apartado de la luz directa del sol, del fuego o de una fuente de calor, como un calentador. Esto podría reducir la vida del producto o causar un incendio.

05 Información adicional

Adaptador LAN inalámbrica suministrado

Si el producto no funciona correctamente debido a un defecto de rendimiento que aparece en circunstancias normales dentro del periodo de garantía, póngase en contacto con su distribuidor local.

IEEE 802,11 a/b/g/n (n: versión 2,0)

Interfaz del sistema

Rango de frecuencias

802,11a/g: 54, 48, 36, 24, 18, 12, 9 y 6 Mbps

802,11b: 11, 5,5, 2 y 1 Mbps 802,11n: hasta 300 Mbps (40 MHz/transmisiones espaciales: 2)

TX : 500 mA en modo de transmisión continua (2 Tx cadenas activadas )

RX: 300 mA en modo de recepción continua (2 Rx cadenas activadas )

transmisión vídeo HD transmisión vídeo SD música, fotos

Las condiciones de la red y los factores ambientales (incluidos pero sin limitación), el volumen del tráfico en la red, los materiales de construcción y las edificaciones pueden reducir la velocidad real de transmisión de datos.

Las condiciones ambientales afectarán a la recepción de la señal inalámbrica. En la transmisión de vídeo inalámbrico se recomiendan los clips de vídeo con tasa de bits inferiores a 20 Mbps.

Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

DivX Certified to play DivX video up to HD 1080p, including premium content.

ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an official DivX Certified device that plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play DivX Video-onDemand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD. Pat. 7,295,673; 7,460,688; 7,519,274 Marca comercial GUIDE Plus+/Licencia/Aviso de patente GUIDE Plus+ es (1) una marca registrada o una marca comercial de, (2) fabricada bajo licencia de y (3) sujeta a diferentes patentes internacionales y aplicaciones de patentes propiedad de, o licenciada para, Gemstar-TV Guide International, Inc. y +sus afiliados relacionados. Aviso legal de GUIDE Plus+: GEMSTAR-TV GUIDE INTERNATIONAL, INC. Y SUS AFILIADOS RELACIONADOS EN NINGÚN CASO SON RESPONSABLES POR LA PRECISIÓN DE LA INFORMACIÓN DE LA PROGRAMACIÓN PROPORCIONADA POR EL SISTEMA GUIDE PLUS+. EN NINGÚN CASO GEMSTAR-TV GUIDE INTERNATIONAL, INC. Y/O SUS AFILIADOS RELACIONADOS SERÁN RESPONSABLES POR CUALESQUIERA PÉRDIDAS DE BENEFICIOS O COMERCIALES O DAÑOS INDIRECTOS, ESPECIALES O CONSECUENTES RELACIONADOS CON LA PROVISIÓN O EL USO DE CUALQUIER INFORMACIÓN, EQUIPO O SERVICIOS RELACIONADOS CON EL SISTEMA GUIDE PLUS+. Aviso de la licencia del código abierto En el caso de que se utilice un software de código abierto, la licencia sobre éste está disponible en el menú del producto. El aviso de la licencia del código abierto sólo está disponible en inglés.

Resolución de pantalla

Consideraciones medioambientales

Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad de almacenamiento

10°C a 40°C (50°F a 104°F)

10% al 80%, sin condensación -20 °C a 45 °C (-4 °F a 113 °F) 5% al 95%, sin condensación

Sistema de televisión

Analógico: B/G, D/K, L, I (Según la selección del país)

Digital DVB-T/DVB-C Sistema de color/vídeo

Vídeo: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio: Lineal de dos canales PCM 32/44,1/48 kHz, 16/20/24 bits. Entrada de audio analógico (sólo HDMI IN1) Entrada de PC (sólo HDMI IN1)

(Izquierda / derecha) Nombre del modelo Tamaño de pantalla (Diagonal)

Sin el soporte Con el soporte

UE40C9000SW UE46C9000ZW UE46C9000SW UE55C9000ZW UE55C9000SW

(Salida) Dimensiones (An x Pr x Al) Cuerpo principal Con el soporte

05 Información adicional

✎✎El diseño y las especificaciones pueden cambiar sin previo aviso.

✎✎Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.

Información adicional

A F Actualización del software

Admin. de canales Ahorro energía Ajuste automático AllShare Altavoz de TV Altavoz externo Amplificar Antena Anynet+ Aparato de vídeo Autodiagnóstico

16 20 24 55 26 26 25 18 48 13 29

Balance L/R Bloquear Brillo

21 Cambiar PIN 28 Componente 13 Conexión a un dispositivo de audio14 Conexión a un PC 31 Conexión de la red 32 Configuración de la red 33 Contraseña 53 Contraste dinámico 20

DIGITAL AUDIO OUT Dinámico DivX® VOD D-sub

Indicador de encendido Información de señal Internet@TV

Media Play Melodía Menú de canales Modo de espera Modo de repetición Música Música de fondo

Reloj Resolución óptima

S Seleccionar altavoz

Seleccionar todo Sensor económico Símbolo Sintonización fina Sólo modo RGB Solución de problemas Subtítulos

21, 47 Temporizador 27 Temporizador de desconexión 27 Título 46 Tono color 21 Tono de piel 21 Tono del negro 20 Transparencia de menús 29

U Unidad USB Uso de la vista del canal

Uso de la vista planificada Uso de los canales favoritos

Vista básica Volumen Volumen automático

25 Edición de canales 18 Editar nombre 15 EPG (Electronic Programme Guide)16 Espacio de instalación 2 Especificaciones 63

Fotos Frecuencia Fuentes Girar Grabación Guía actual y próxima

Plug & Play Presentación

yy Pano de limpeza yy Velcro

Adaptador USB yy Para suporte de mesa

yy Para suporte de parede

(UE40C9000ZW, UE46C9000ZW, UE55C9000ZW)

yy Suporte para cabos (4)

(UE40C9000ZW, UE46C9000ZW, UE55C9000ZW)

yy Transformador de corrente

Indicador de corrente

Emissor 3D Indicador de corrente

Tomada para auriculares

Carregue para mudar de canal.

k Página T Ferramentas

Funcionalidades básicas

xx C (modo de canal de antena) / S (modo de canal de

■■ Modo 3D: seleccione o formato de entrada 3D.

Funcionalidades básicas

✎✎Se Seleccionar Altifalante estiver definido para

✎✎ Para cancelar Temporizador, seleccione

Funcionalidades básicas

Repetir: seleccione Uma vez, Tod dias, Seg~Sex, Seg~Sáb, Sáb~Dom ou Manual conforme preferir. Se seleccionar Manual, pode definir o dia em que pretende activar o temporizador. A marca c indica que o dia se encontra seleccionado.

¦¦ Bloquear programas

■■ Idioma do Menu: define o idioma do menu. ■■ Idioma do Teletexto: defina o idioma pretendido para o teletexto.

✎✎ Se o programa que está a ver

Por canal Actual. no Modo de Espera

Software Alternativo

Base do painel posterior

Adaptador de LAN Base do painel posterior

Adaptador de LAN Adaptador de LAN

4. No ecrã Rede, seleccione Tipo de Rede.

5. Defina Tipo de Rede para Cabo. 6. Seleccione Configurar Rede. Aparece o ecrã Configurar Rede.

Configurar Rede (Automática)

SWL(Samsung Wireless Link) estiver definido para

de LAN MPEG-4 (texto baseado no tempo)

E Capítulos L Saltar T Ferramentas R Regressar

SUM Taxa de fotogramas

Ordena os ficheiros de música por género.

Ordena e apresenta o título do ficheiro por ordem de símbolo/numérica/ alfabética/especial.

Base do painel posterior

Dispositivo Anynet+ 2, 3, 4

Quero iniciar o Anynet+.

Ordenar por R Regressar

Ordenar por R Regressar

Conta de utilizador:

Ordenar por R Regressar

Características • • • •

Adaptador de LAN sem fios fornecido

Sistema de cores/vídeo

Melodia Menu Canal Modo de espera Modo Repetir Música Música de Fundo

Divx 3.11/4.x/5.1/6.0

Divx 3.11/4.x/5.1/6.0
