LN-S3241D - TELEVISOR SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor LCD de alta definición
Marca	Samsung
Modelo	LN-S3241D
Tamaño de la pantalla (diagonal)	32 pulgadas (81 cm)
Resolución máxima PC	1360 x 768 @ 60 Hz
Alimentación	AC 110-120 V, 60 Hz
Consumo eléctrico (máx)	165 W
Salida de audio (altavoces)	10 W x 2 (estéreo)
Dimensiones con soporte (L x P x A)	892,5 x 249 x 615 mm
Peso con soporte	13,9 kg
Sintonizador integrado	Sintonizador HD digital integrado (ATSC) + analógico (NTSC)
Tecnología de imagen	DNIe (Digital Natural Image engine)
Sonido envolvente	SRS TruSurround XT (simulación Dolby virtual)
Funciones parentales	V-Chip (control parental) con clasificaciones TV, MPAA, Canadá
Entradas de video	HDMI (x2), DVI, Componente (Y,Pb,Pr), S-Video (x2), Compuesto (AV1, AV2), PC (VGA)
Salidas de audio	Óptica digital, audio analógico (RCA), auriculares
Funciones especiales	Imagen sobre imagen (PIP), congelar imagen (STILL), temporizador de apagado, modo juego, subtítulos
Compatibilidad con montaje mural	Estándar VESA 200 x 200 mm (kit no incluido)
Temperatura de funcionamiento	10 °C a 40 °C
Accesorios incluidos	Control remoto + pilas AAA (x2), cable de alimentación, base, tornillos, instrucciones, tarjeta de garantía

Preguntas frecuentes - LN-S3241D SAMSUNG

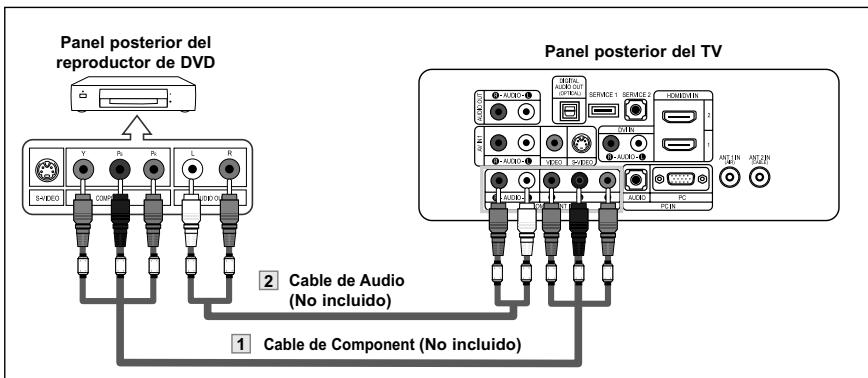

¿Cómo conectar un reproductor de DVD al televisor LN-S3241D?

Conecte un cable componente (Y, Pb, Pr) entre las tomas COMPONENT IN del televisor y las salidas correspondientes del DVD. Luego, conecte un cable de audio (rojo/blanco) entre las tomas COMPONENT IN [R-AUDIO-L] y las salidas de audio del DVD. Asegúrese de que los colores coincidan.

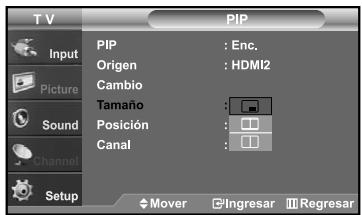

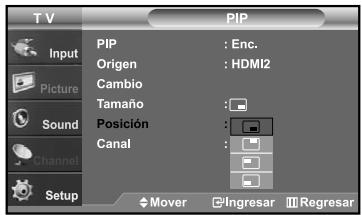

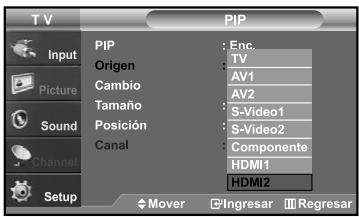

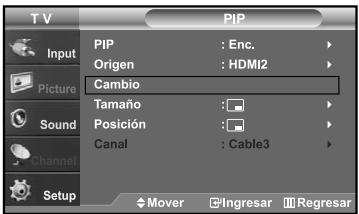

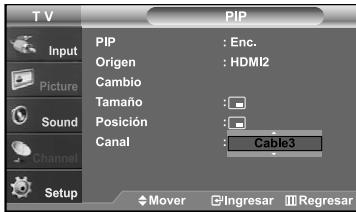

¿Cómo activar la función Imagen sobre Imagen (PIP)?

Presione el botón PIP del control remoto para activar la ventana secundaria. Use el menú Imagen > PIP para elegir la fuente, el tamaño y la posición de la ventana. Tenga en cuenta que la fuente PIP no puede ser la misma que la fuente principal.

¿Por qué no hay sonido aunque se muestra la imagen?

Primero verifique que el volumen no esté silenciado (botón MUTE). Luego, en el menú Sonido, asegúrese de que la opción Silencio int. esté en Off si usa los altavoces del televisor. También verifique los ajustes de volumen de los dispositivos externos conectados.

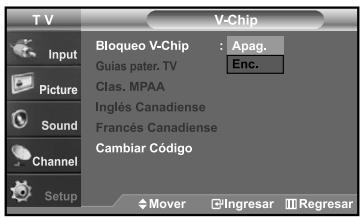

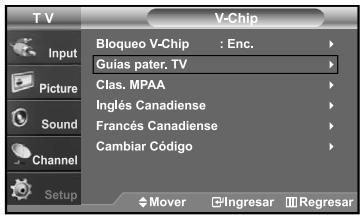

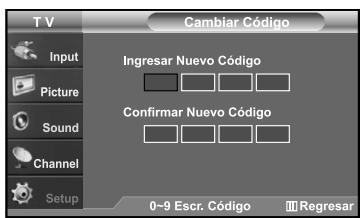

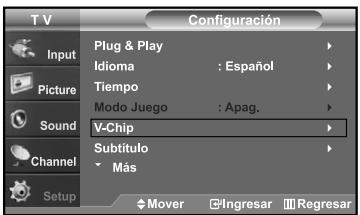

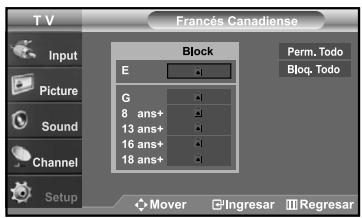

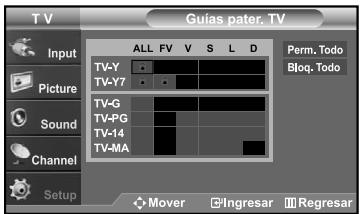

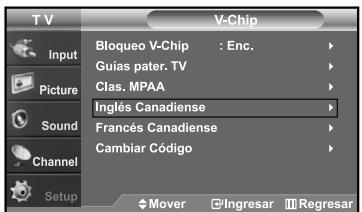

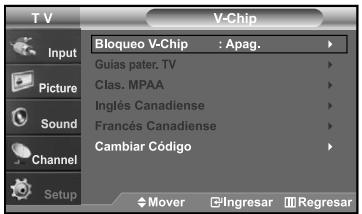

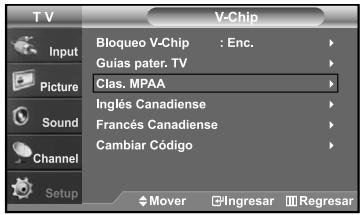

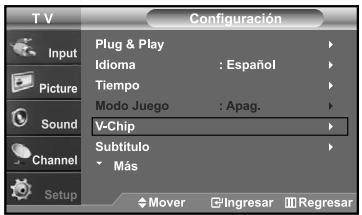

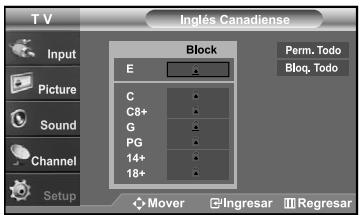

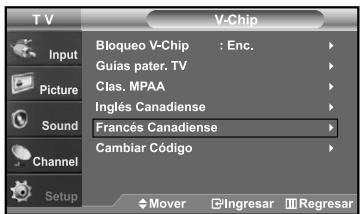

¿Cómo configurar el control parental V-Chip?

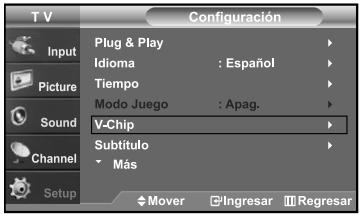

Vaya al menú Configuración > V-Chip. Ingrese su código PIN de 4 dígitos (por defecto: 0000). Active Bloqueo V-Chip en On. Luego puede elegir restricciones por edad (TV-Y, TV-PG, etc.) o por contenido (violencia, lenguaje) a través de las opciones Control parental TV o Clasif. MPAA.

¿Cómo limpiar la pantalla LCD sin dañarla?

Apague el televisor y desconéctelo. Use un paño suave y seco (microfibra) para limpiar suavemente la pantalla. No use nunca productos químicos, alcohol ni papel absorbente. En caso de manchas persistentes, humedezca ligeramente el paño con agua destilada.

¿Puedo usar auriculares con este televisor?

Sí, el televisor tiene un conector para auriculares (Jack de 3,5 mm) ubicado en el panel lateral o posterior según el modelo. Conecte sus auriculares y el sonido de los altavoces se silenciará automáticamente. Puede ajustar el volumen con el control remoto.

¿Cómo solucionar el problema de imagen que tiembla o parpadea?

Primero verifique las conexiones de los cables (antena, HDMI, etc.). Si usa una PC, ajuste la resolución a 1360 x 768 @ 60 Hz (frecuencia vertical 60 Hz). En el menú Imagen, puede activar Reduc. ruido num. para atenuar las interferencias.

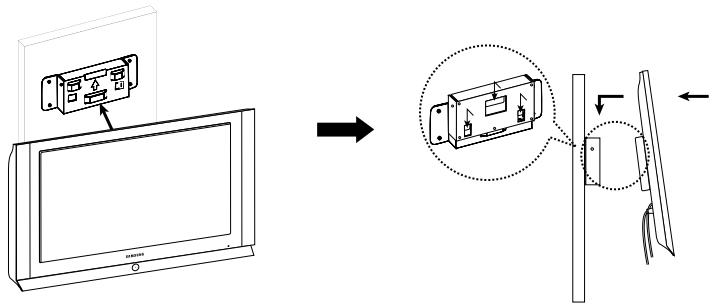

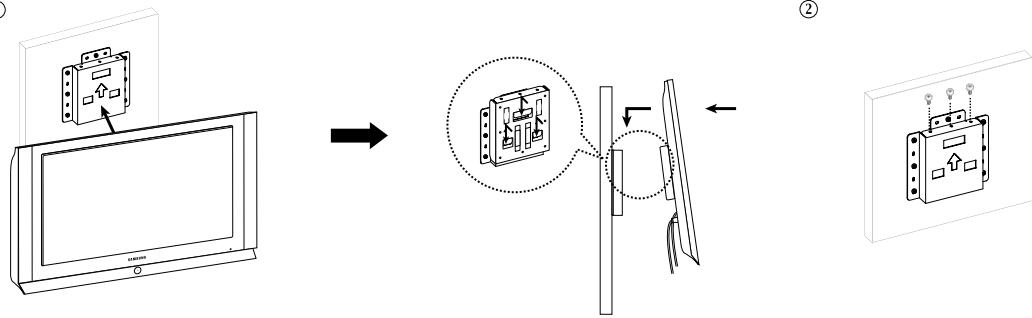

¿Cómo instalar el televisor en un soporte de pared?

Este televisor es compatible con un soporte de pared VESA 200 x 200 mm (kit no incluido). Retire la base, fije los soportes de pared en la parte trasera del televisor con los tornillos suministrados en el kit, luego fíjelos a la pared. Asegúrese de que la pared pueda soportar el peso (13,9 kg). Conecte todos los cables antes de fijar la pantalla a la pared.

¿Qué hacer si el control remoto no funciona?

Verifique las pilas: respete la polaridad (+/-), reemplácelas si es necesario. Aleje cualquier fuente de luz fluorescente. Si el problema persiste, presione el botón RESET en la parte posterior del control remoto durante 2-3 segundos después de cambiar las pilas.

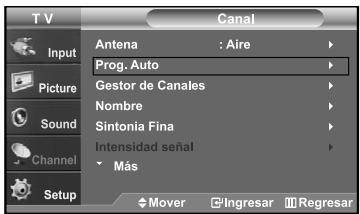

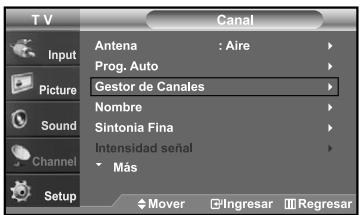

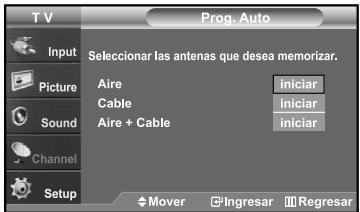

¿Cómo memorizar automáticamente los canales?

Presione el botón AUTO PROG. del control remoto o vaya al menú Canal > Prog. auto. Seleccione la fuente de antena (Aire para antena terrestre, Cable para cable, o ambos). Comienza la búsqueda y los canales encontrados se almacenan en memoria.

MANUAL DE USUARIO LN-S3241D SAMSUNG

Si tiene alguna pregunta o comentario referente a nuestros productos, por favor contacte con nuestro Servicio de Atención al Cliente.

Country	Customer Care Center ☎	Web Site	Address
CANADA	1-800-SAMSUNG (7267864)	www.samsung.com/ca	Samsung Electronics Canada Inc., Customer Service55 Standish Court Mississauga, Ontario L5R 4B2 Canada
			Samsung Electronique Canada Inc., Service á la Clientéle55 Standish Court Mississauga, Ontario L5R 4B2 Canada
U.S.A	1-800-SAMSUNG (7267864)	www.samsung.com	Samsung Electronics America, Inc.105 Challenger RoadRidgefield Park, NJ 07660-0511

LN-S2641D

LN-S3241D

LN-S4041D

TFT-LCD TELEVISION

Precauciones al mostrar en la pantalla una imagen fija

La imagen fija puede causar daños permanentes en la pantalla del televisor.

- No deje una imagen fija en la pantalla LCD durante más de dos horas ya que se podría producir una retención de la imagen en la pantalla. Este fenómeno de retención de imágenes también se denomina "quemadura de pantalla".

Para evitar que se produzca esa persistencia de la imagen, reduzca el nivel de luminosidad y de contraste de la pantalla cuando muestre imágenes fijas.

El uso del televisor LCD en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en las partes izquierda, derecha y central de la pantalla debido a las diferencias en la emisión lumínica de la pantalla.

La reproducción de un DVD o el uso de una consola de videojuegos pueden provocar un efecto similar en la pantalla.

Reproducir un DVD o una videoconsola puede causar un efecto similar en la pantalla. La garantía no cubre estos daños.

- Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir restos de imágenes parciales.

Para evitar este efecto, reduzca el 'brillo' y el 'contraste' cuando vea imágenes fijas.

Contents

GENERAL INFORMATION

■ Listado de características.... 2
■ Accesorios.... 2
■ Aspecto general del panel de control 3
■ Aspecto general del panel de conexiones.... 4
■ Mando a distancia.... 6

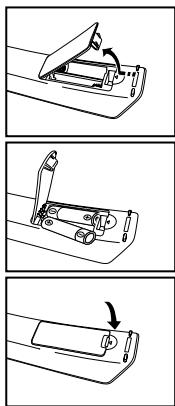

Instalación de las pilas en el mando a distancia 7

CONEXIONES

■ Conexión de antenas de VHF y UHF 7

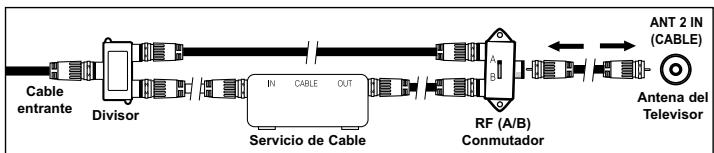

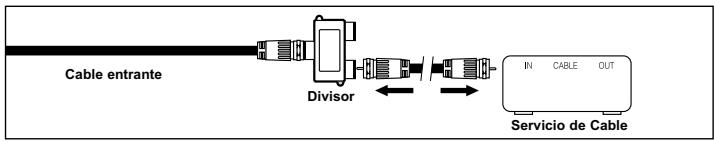

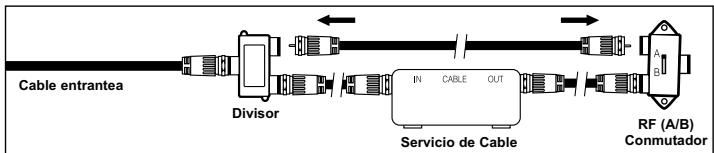

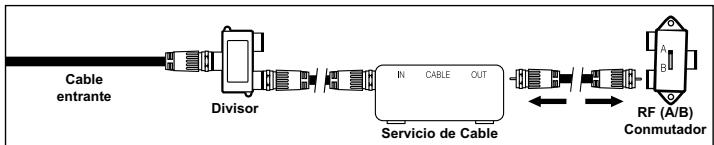

■ Conexión de TV por cable 8

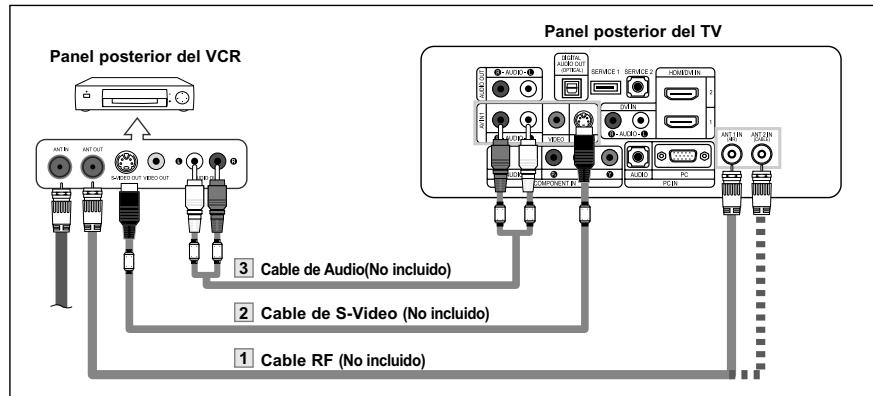

■ Conexión de un reproductor de vídeo 9
■ Conexión de un reproductor de vídeo S-VHS 9

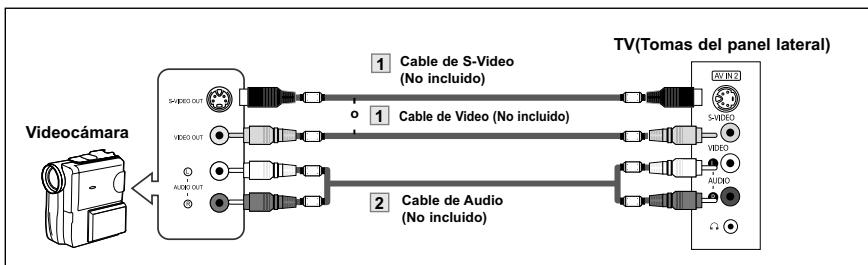

■ Conexión de una videocámara (LN-S3241D/LN-S4041D).... 10
■ Conexión de un reproductor de DVD 10

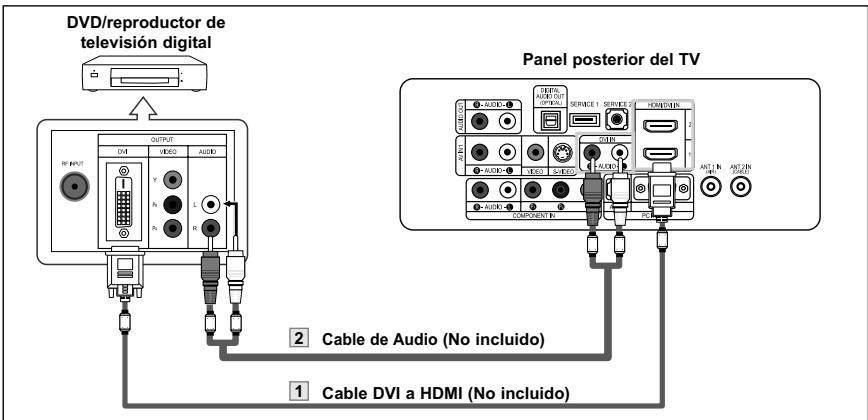

■ Conexión de un DVD o un Decodificador digital mediante DVI ..... 10

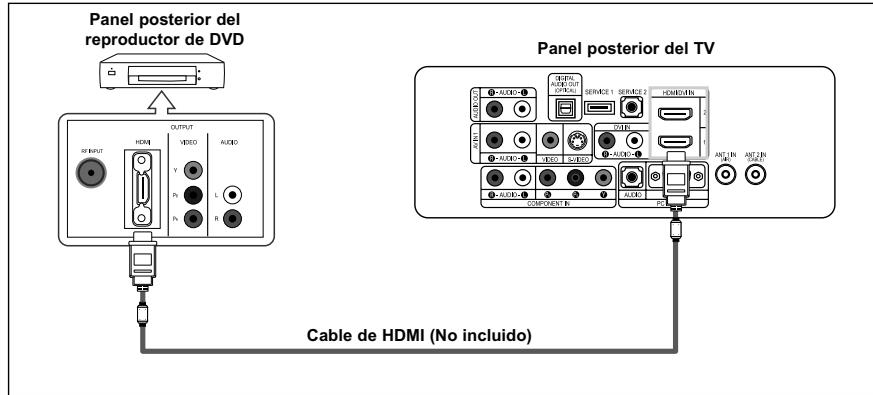

■ Conexión a un DVD/receptor de TV digital a través de un HDMI ..... 11

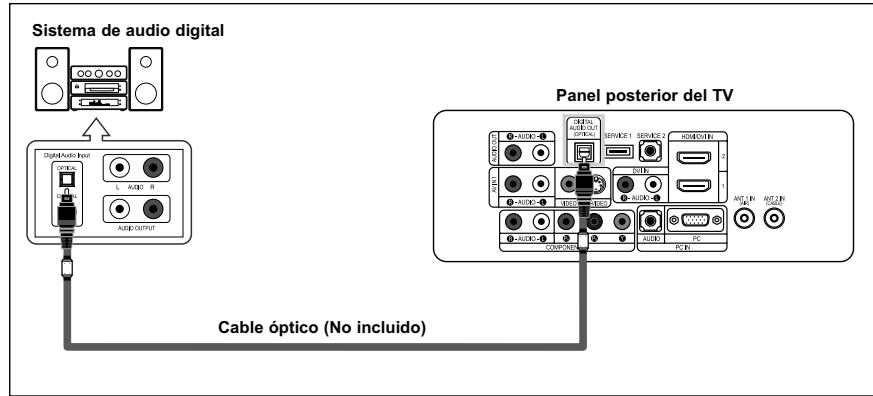

■ Conexión de un sistema de audio digital.... 11

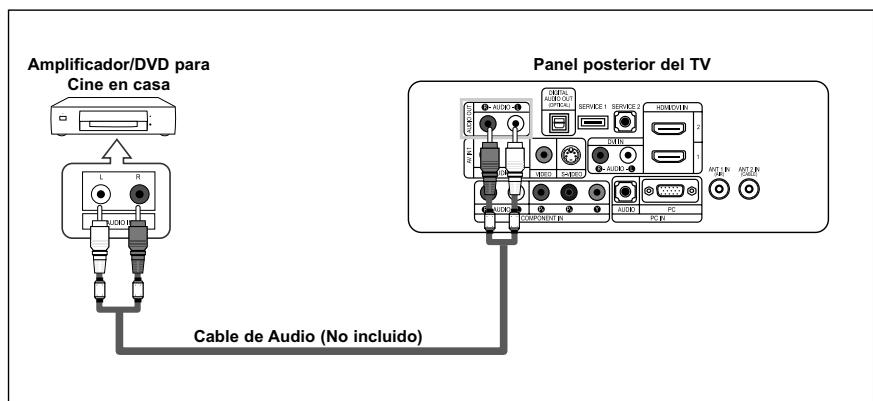

■ Conexión de un amplificador/DVD para cine en casa.... 12

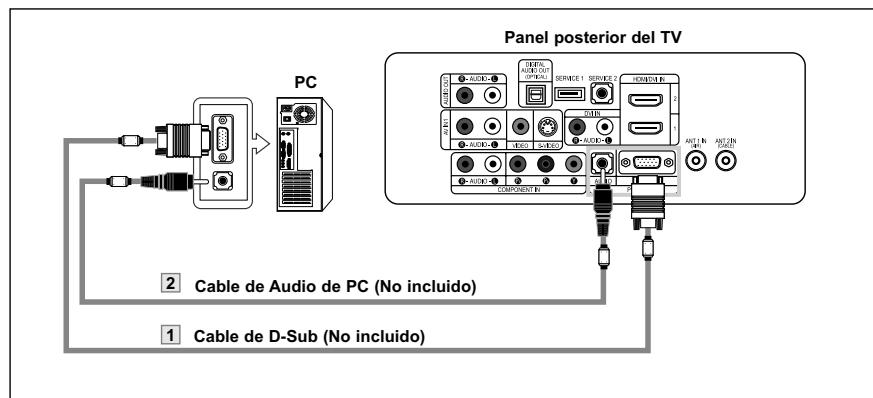

■ Conexión a un PC.... 12

FUNCIONAMIENTO

■ Encendido o apagado del TV 13

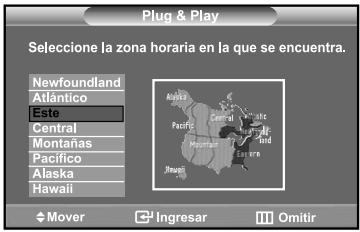

■ Función Plug & Play.... 13
■ Cambio de canales 14

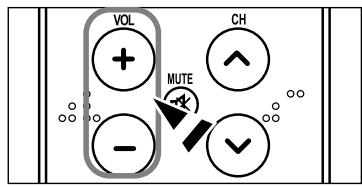

■ Ajuste del volumen.... 15
■ Visualización de la pantalla.... 15
■ Visualización de los menús.... 15
■ Memorización de los canales.... 16

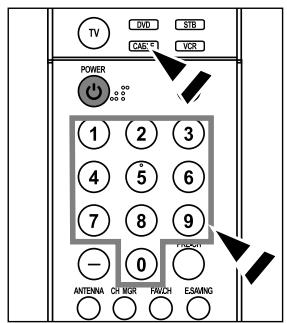

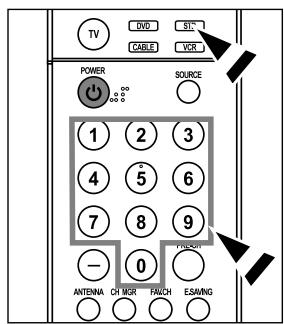

■ Configuración del mando a distancia.... 17
Para seleccionar la fuente (dependiendo del modelo) 22

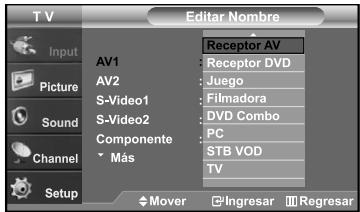

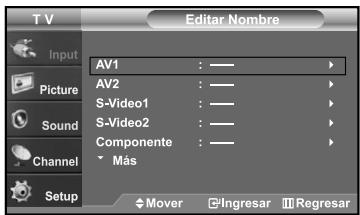

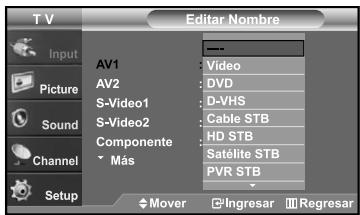

Edición del Nombre de la Fuente de entrada (dependiendo del modelo)... 22

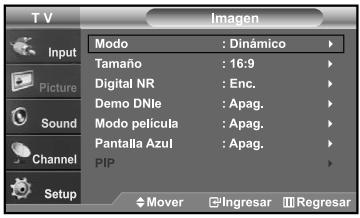

CONTROL DE LA IMAGEN

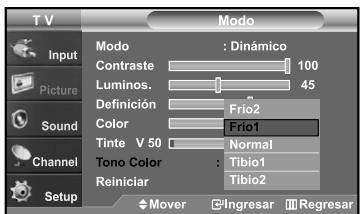

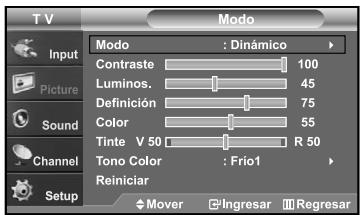

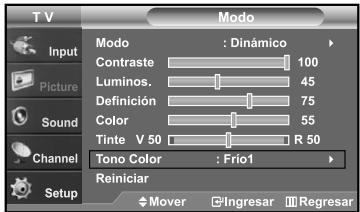

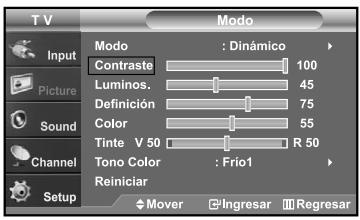

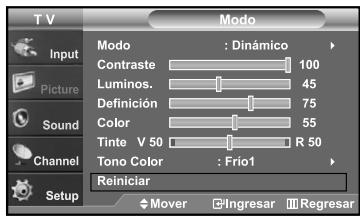

■ Uso de los parámetros de imagen automáticos.... 23
■ Ajuste del Color del fondo 24

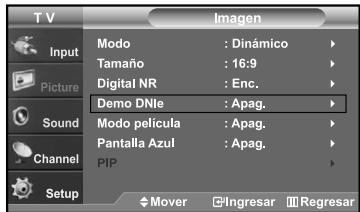

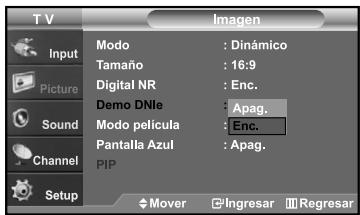

■ Demo DNle (Motor de imagen natural digital).... 24

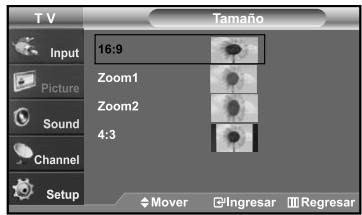

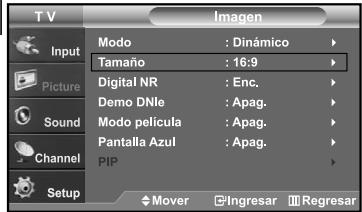

■ Cambio del tamaño de la pantalla.... 25
■ Congelación de la imagen.... 26

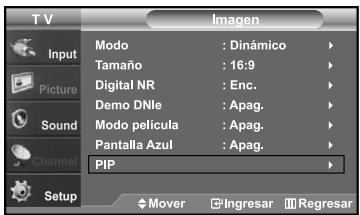

■ Visualización Imagen en imagen.... 26

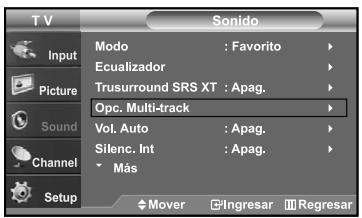

CONTROL DE SONIDO

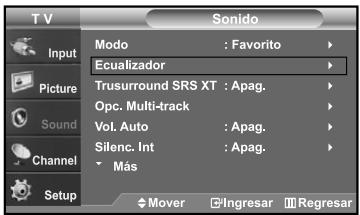

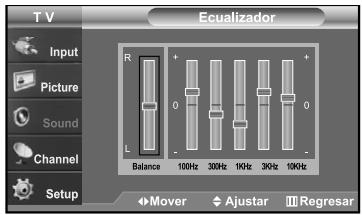

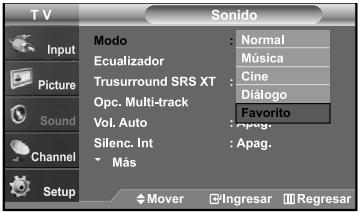

■ Personalización del sonido.... 28
■ Uso de los parámetros de sonido automáticos 28

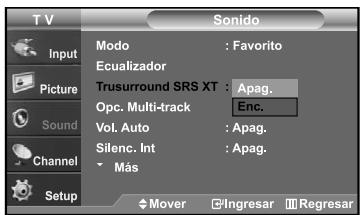

■ Configuración del TruSurround XT (SRS TSXT).... 28
■ Selección de una pista de sonido multicanal (MTS) - Digital ..... 29
■ Selección de una pista de sonido multicanal (MTS) - Analogo ..... 29

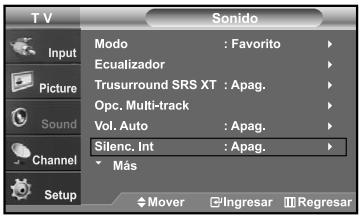

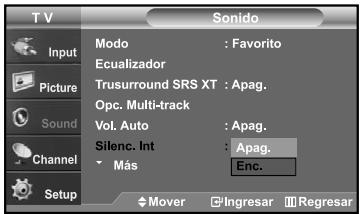

■ Selección del silencio interno 30

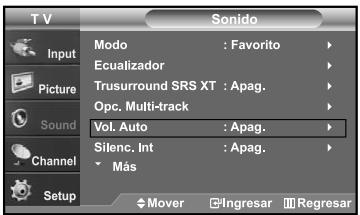

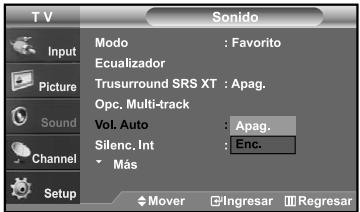

■ Control automático de volumen.... 30
Ajuste de la melodía de encendido/apagado 31
■ Escuchar el sonido de la sub imagen del PIP.... 31

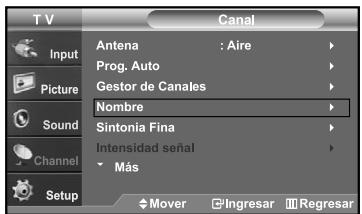

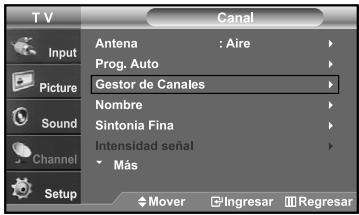

CONTROL DE LOS CANALES

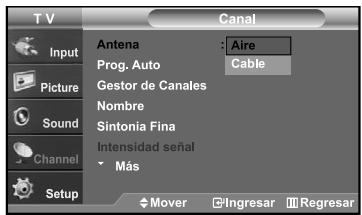

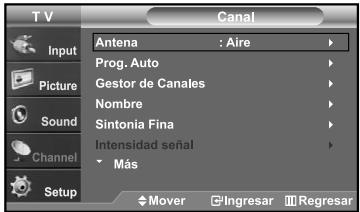

■ Selección de la antena 32

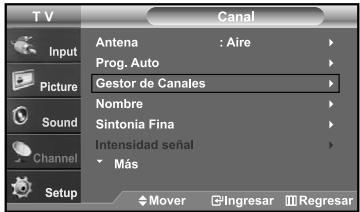

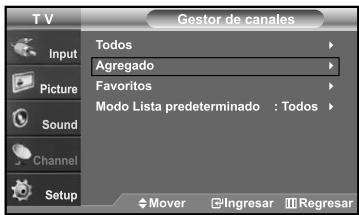

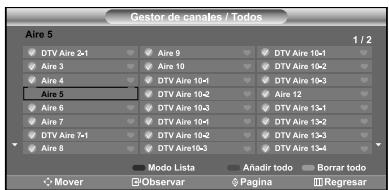

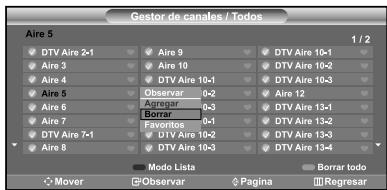

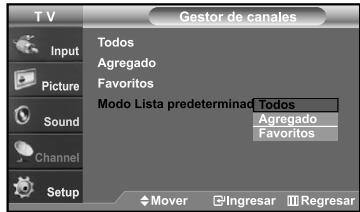

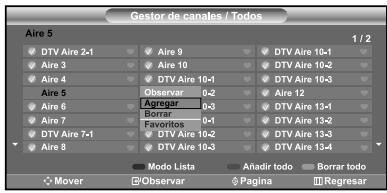

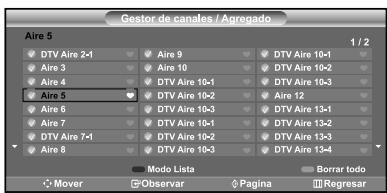

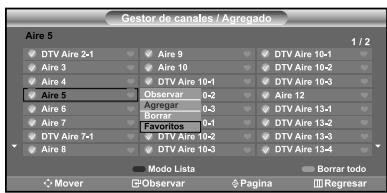

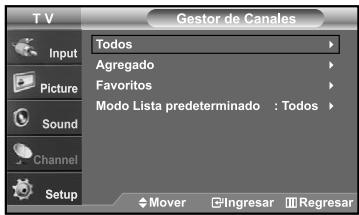

■ Configuración del Gestor de Canales 32
Para configurar los canales favoritos 33

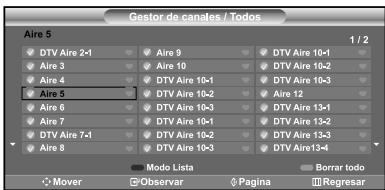

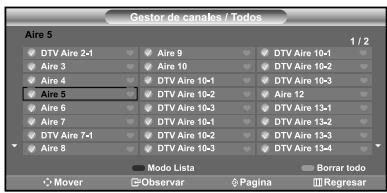

■ Manejo de la Lista de Canales 34
■ Visualización de la lista de canales.... 34

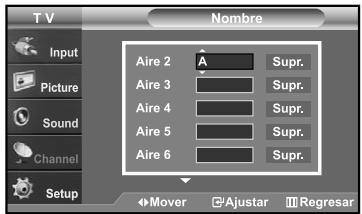

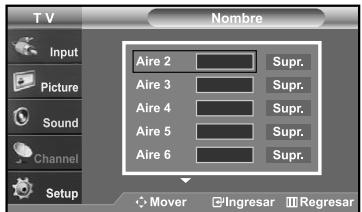

■ Etiquetado de canales 35

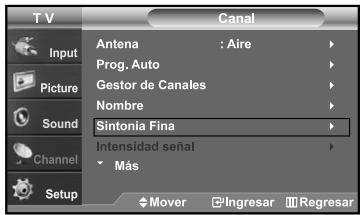

■ Sintonización fina de los canales analógicos.... 35

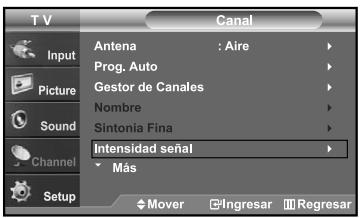

■ Comprobación de la potencia de la señal digital 36
■ LNA (Low Noise Amplifier - Amplificador de ruido bajo)...... 36

PANTALLA DE PC

■ Uso del TV como pantalla de ordenador (PC) 37
■ Modos de visualización 37

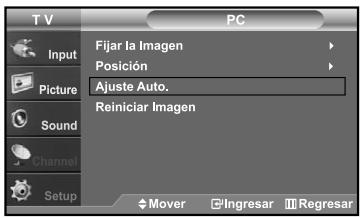

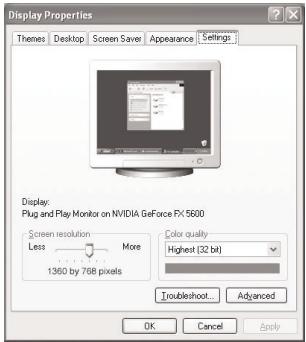

Ajuste del televisor con el ordenador 38

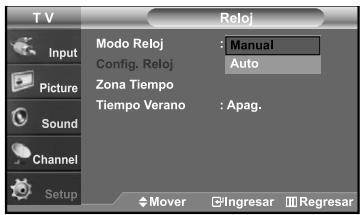

AJUSTE DE LA HORA

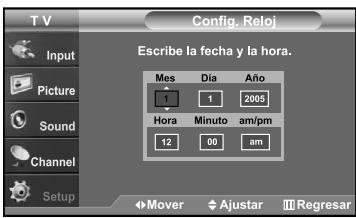

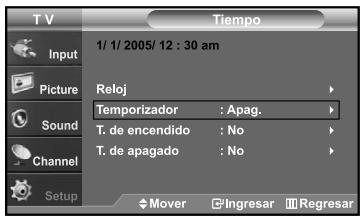

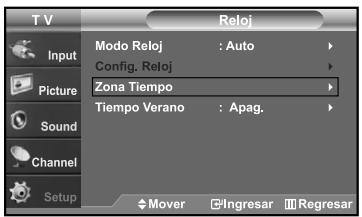

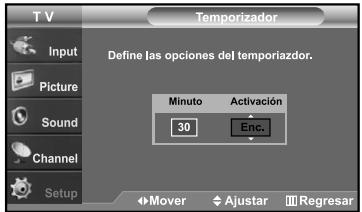

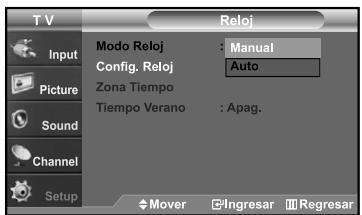

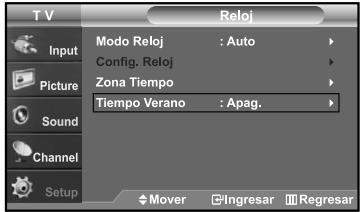

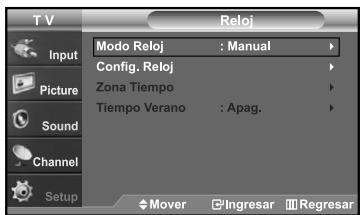

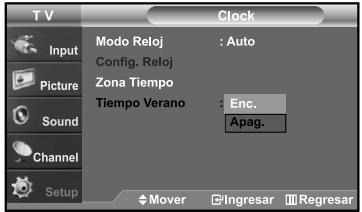

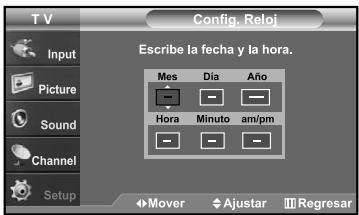

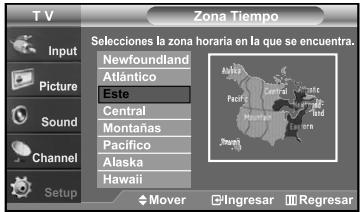

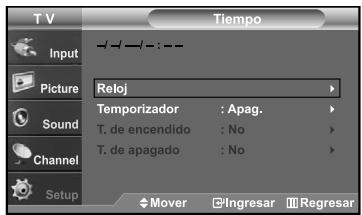

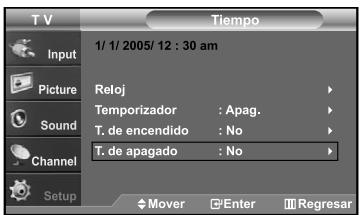

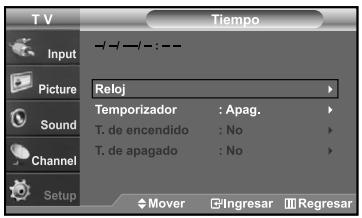

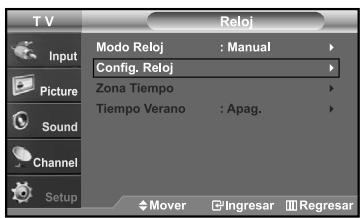

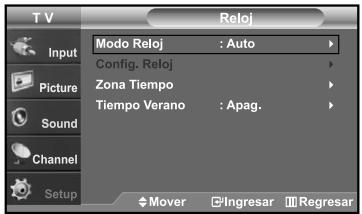

■ Configuración del Reloj 40

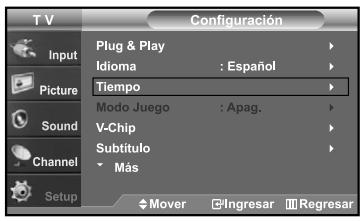

DESCRIPCIÓN DE LAS FUNCIONES

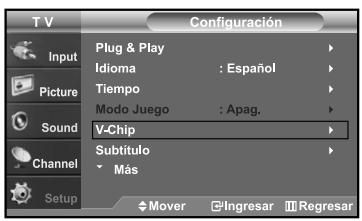

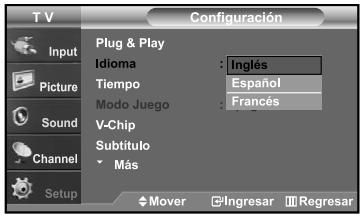

■ Selección del idioma de menú 43

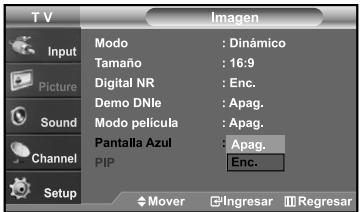

Ajuste del modo Pantalla Azul 43

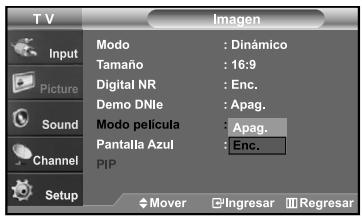

■ Selección del Modo película.... 44

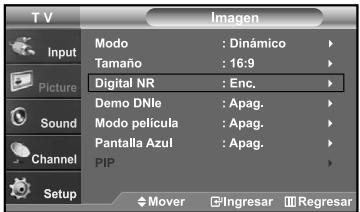

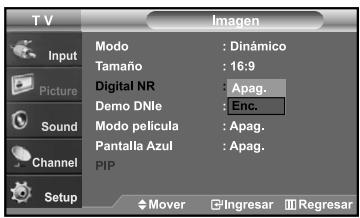

■ Reducción digital del ruido 44

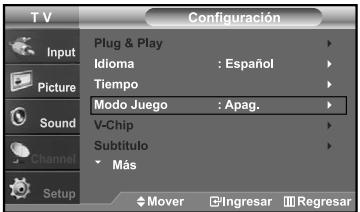

■ Uso del Modo Juego.... 44

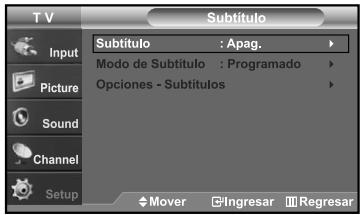

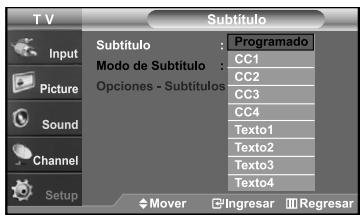

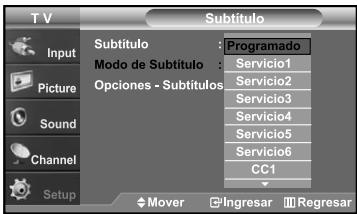

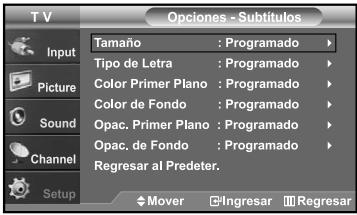

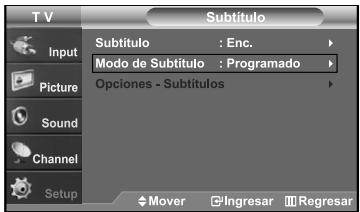

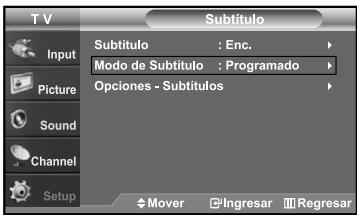

■ Visión de subtítulos (mensajes de texto en pantalla) - Analógico..... 45
■ Visión de subtítulos (mensajes de texto en pantalla) - Digital ..... 46

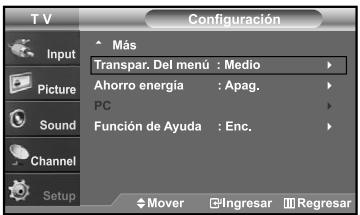

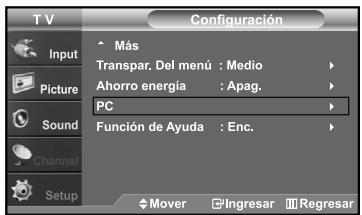

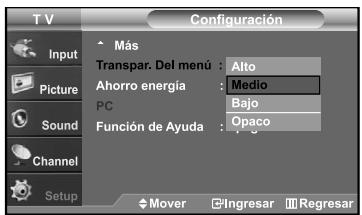

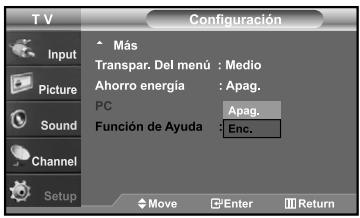

■ Nivel Transparencia del menú.... 47

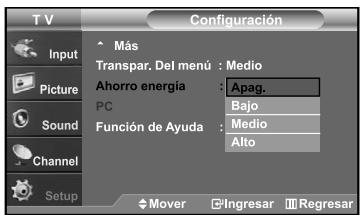

■ Uso de la función de ahorro de energía.... 47

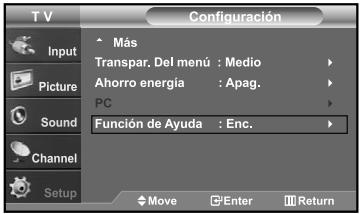

■ Ajuste de la función de ayuda 48

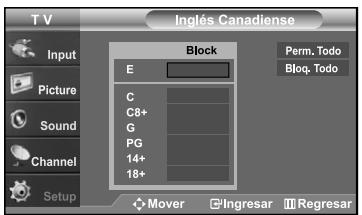

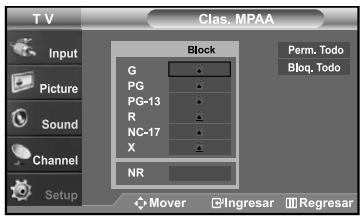

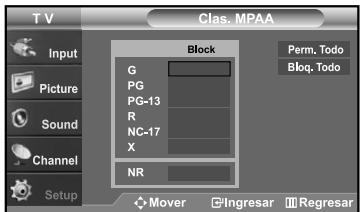

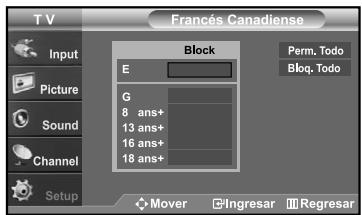

■ Uso de V-Chip 48

APÉNDICE

■ Identificación de problemas.... 54

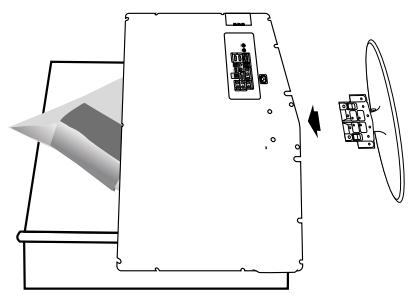

■ Instalación del soporte.... 55
■ Desconexión del soporte 55
■ Instalación del Kit de montaje en la pared (LN-S2641D)...... 56

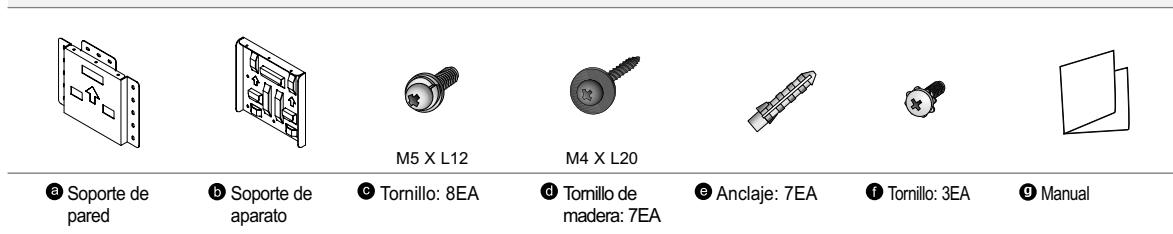

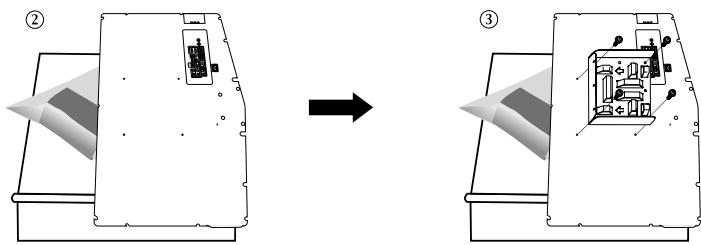

■ Instalación del Kit de montaje en la pared (LN-S3241D/LN-S4041D).... 57
■ Uso del cierre antirrobo kensington.... 58
■ Especificaciones 58

Antes de usar el equipo lea este manual para evitar fallas y guarde para futuras referencias.

Símbolo

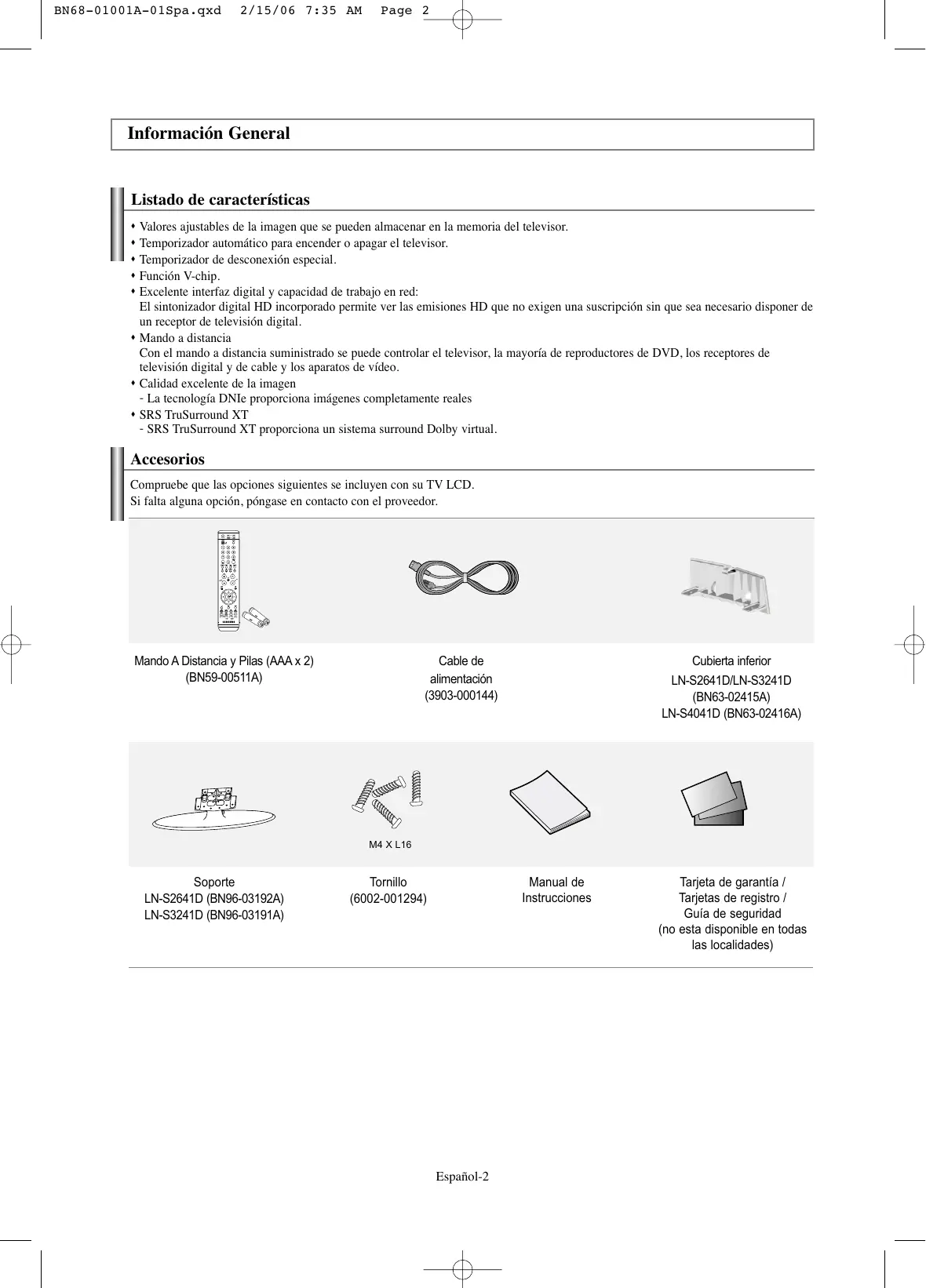

Listado de características

♦ Valores ajustables de la imagen que se pueden almacenar en la memoria del televisor.

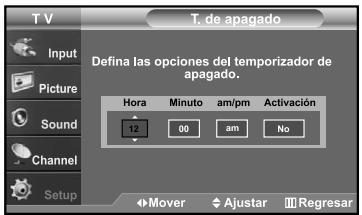

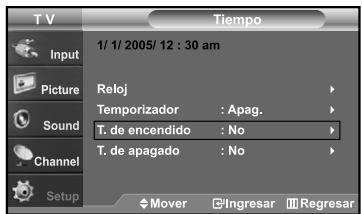

♦ Temporizador automático para encender o apagar el televisor.
♦ Temporizador de desconexión especial.
♦ Función V-chip.
♦ Excelente interfaz digital y capacidad de trabajo en red: El sintonizador digital HD incorporado permite ver las emisiones HD que no exigen una suscripción sin que sea necesario disponer de un receptor de televisión digital.
♦ Mando a distancia Con el mando a distancia suministrado se puede controlar el televisor, la mayoría de reproductores de DVD, los receptores de televisión digital y de cable y los aparatos de vídeo.
- Calidad excelente de la imagen - La tecnología DNIe proporciona imágenes completamente reales
- SRS TruSurround XT - SRS TruSurround XT proporciona un sistema surround Dolby virtual.

Accesorios

Compruebe que las opciones siguientes se incluyen con su TV LCD.

Si falta alguna opción, póngase en contacto con el proveedor.

Mando A Distancia y Pilas (AAA x 2) (BN59-00511A)

Cable de alimentación (3903-000144)

Cubierta inferior LN-S2641D/LN-S3241D (BN63-02415A) LN-S4041D (BN63-02416A)

Soporte LN-S2641D (BN96-03192A) LN-S3241D (BN96-03191A)

M4 X L16
Tornillo (6002-001294)

Manual de Instrucciones

Tarjeta de garantía / Tarjetas de registro / Guía de seguridad (no esta disponible en todas las localidades)

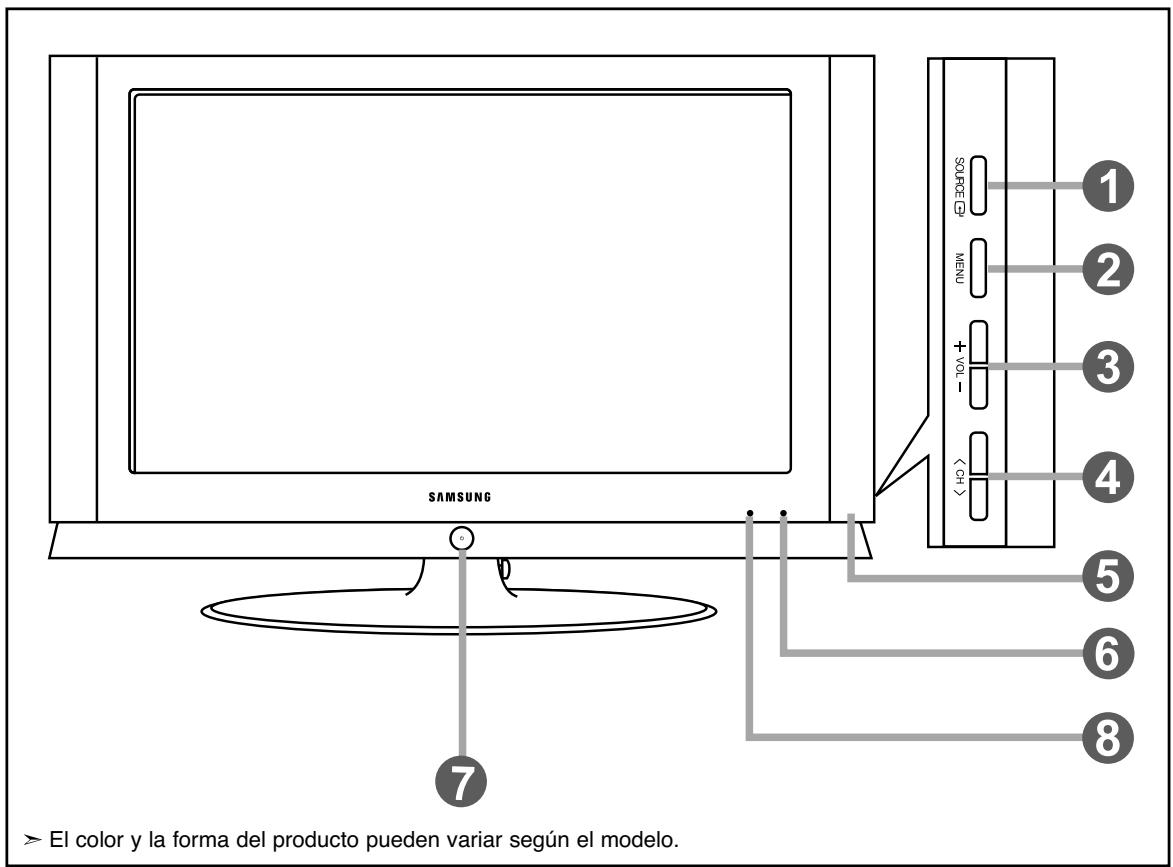

Botones de la parte inferior derecha del panel

Los botones del panel inferior derecho controlan las funciones básicas del televisor, incluido el menú en pantalla.

Para usar las funciones más avanzadas, debe usar el mando a distancia.

① SOURCE

Cambia entre todas las fuentes de entrada disponibles (TV, AV1, AV2, S-Video1, S-Video2, Componente, PC, HDMI1, HDMI2).

En el menú de la pantalla, utilice este botón del mismo modo que el botón ENTER ← del mando a distancia.

➢ El modelo de 26 pulgadas sólo admite TV, AV, S-Video, Component, PC, HDMI1 y HDMI2

② MENU

Pulse para ver en pantalla un menú con las características del TV.

③ + VOL -

Pulse para aumentar o reducir el volumen.

En el menú de la pantalla, utilice los botones + VOL — del mismo modo que los botones ◀ y ▶ del mando a distancia.

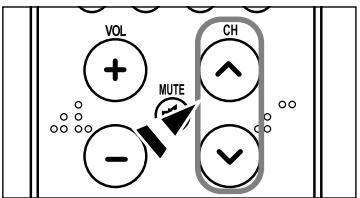

④ < CH >

Pulse para cambiar de canal.

En el menú de la pantalla, utilice estos botones

del mismo modo que los botones ▼ y ▲ del mando a distancia.

⑤ ALTAVOCES

⑥ SENSOR DEL MANDO A DISTANCIA

Dirija el mando a distancia hacia este punto del TV.

⑦ ⏻ (POWER)

Pulse para encender o apagar el TV.

8 INDICADOR DE ALIMENTACIÓN

Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera.

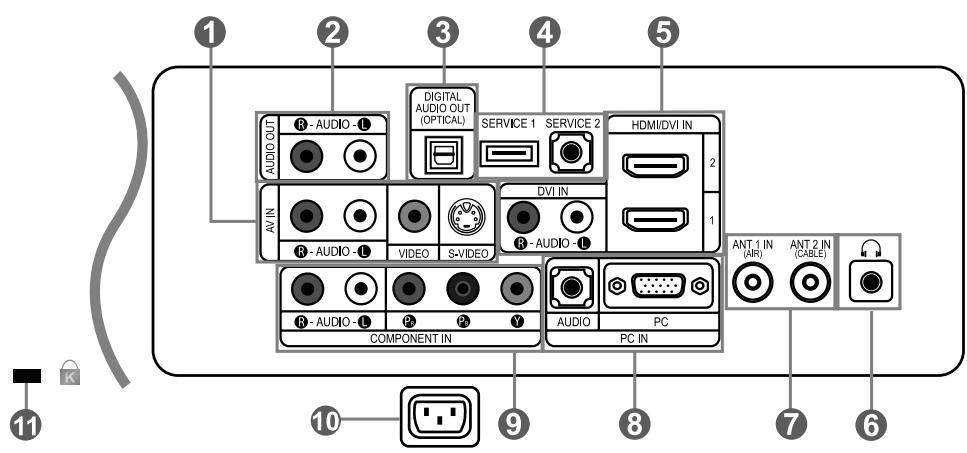

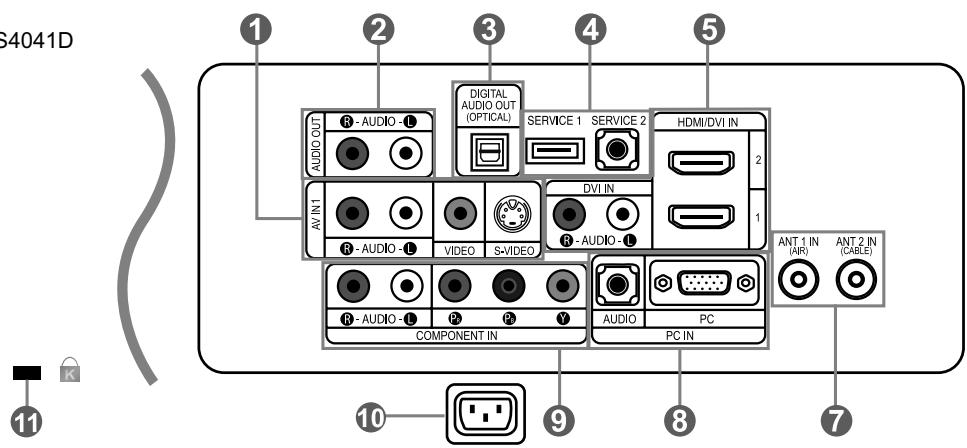

Conectores del panel posterior

Se pueden usar para conectar componentes de A/V que estarán conectados permanentemente, como reproductores de vídeo o de DVD. Si precisa información sobre la conexión de equipos, consulte las páginas 7 a 12.

LN-S2641D

LN-S3241D/LN-S4041D

① AV IN 1

Entradas de vídeo y audio para dispositivos externos, como una videocámara o un reproductor de vídeo.

S-VIDEO IN 1

Permite conectar la señal de S-Vídeo de una cámara o de un vídeo.

② AUDIO OUT

Conéctelo a la toma de la entrada de audio del amplificador/sistema de Cine en casa.

Se conecta al componente de audio digital.

④ SERVICE 1/SERVICE 2

Conéctela a la toma HDMI de un dispositivo que tenga salida HDMI. Use el terminal HDMI/DVI para conectar el DVI a un dispositivo externo. Debe usar el cable de DVI a HDMI o el adaptador de DVI-HDMI (DVI a HDMI) para la connexion y el terminal "R-AUDIO-L" de DVI-IN para la salida de sonido.

• El terminal HDMI/DVI IN no es compatible con el PC.
• No se necesita conexión de sonido alguna para una conexión de HDMI a HDMI.

6 TOMA DE AURICULARES (LN-S2641D)

Efectuar una conexión de un conjunto de auriculares exteriores para la audición individual.

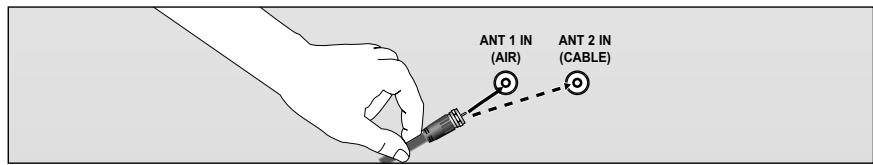

⑦ ANT 1 IN/ANT 2 IN

Efectuar una conexión con una antena o con un sistema de televisión por cable.

8 PC IN

Se conecta a la toma de salida de audio y vídeo del PC.

⑨ COMPONENT IN

Permite conectar el componente de vídeo/audio.

⑩ ENTRADA DE ALIMENTACIÓN

Conecte el cable de alimentación suministrado.

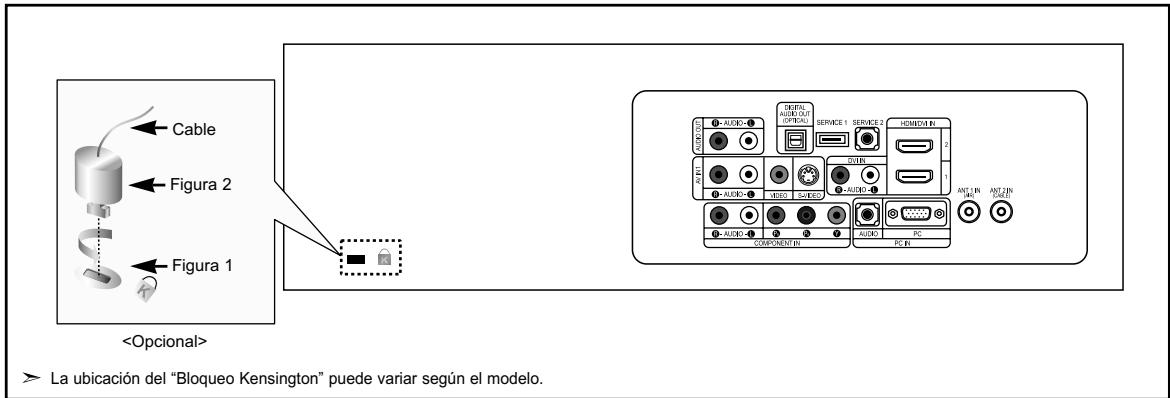

⑪ KENSINGTON LOCK

El bloqueo Kensington (opcional) es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público.

Si desea usar un dispositivo de bloqueo, póngase en contacto con el distribuidor donde adquirió el televisor.

La ubicación del "Bloqueo Kensington" puede variar según el modelo.

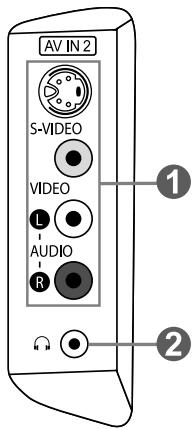

Tomas del panel lateral (LN-S3241D/LN-S4041D)

Use las tomas del panel lateral izquierdo para conectar los componentes que se utilizan ocasionalmente, como una videocámara o un videojuego. (Consulte la página 10)

① AV IN 2

Entradas de vídeo y audio para dispositivos externos.

S-VIDEO IN 2

Entradas de vídeo para dispositivos externos con salida S-Video.

② TOMA DE AURICULARES

Efectuar una conexión de un conjunto de auriculares exteriores para la audición individual.

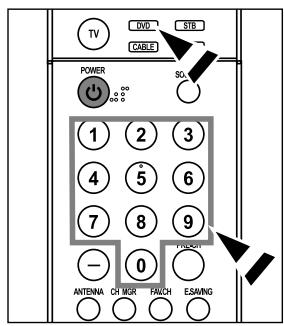

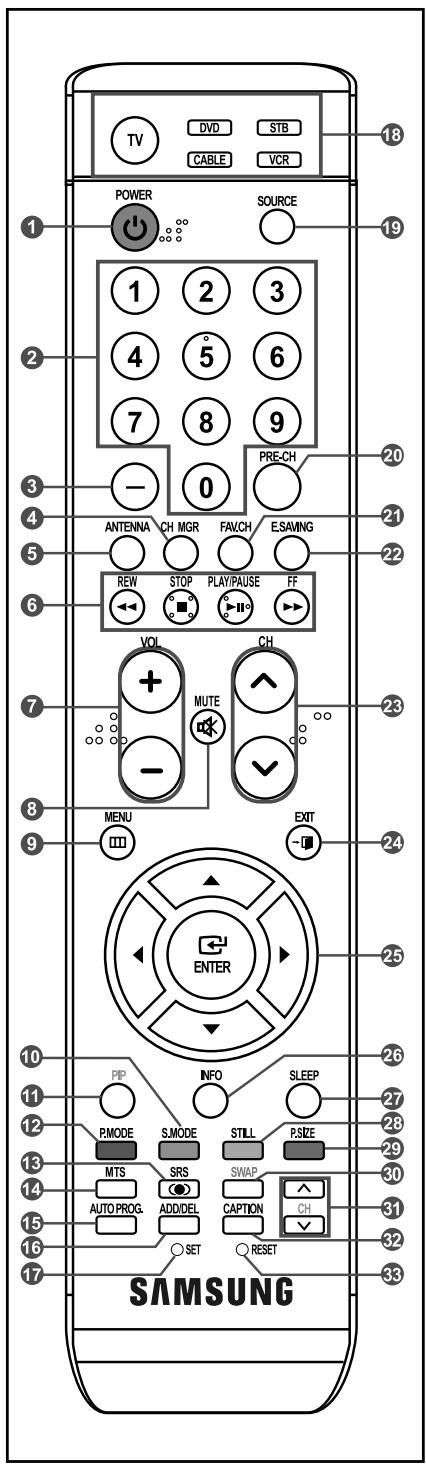

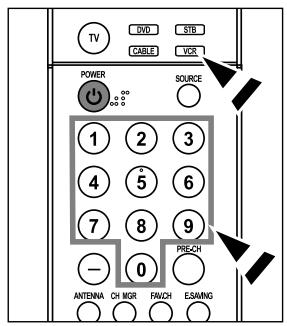

Mando a distancia

Puede usar el mando a distancia desde una distancia máxima de alrededor de 7 metros desde el TV. Cuando utilice el mando a distancia, señalé siempre directamente hacia el TV. También puede utilizar el mando a distancia para hacer funcionar el aparato de vídeo, el decodificador, el reproductor de DVD o el receptor de TV digital.

① POWER ⏻

Enciende o apaga el TV.

② Botones numéricos

Pulsar para cambiar el canal.

③ -

Pulse este botón para seleccionar canales adicionales (digitales y analógicos) emitidos por la misma emisora. Por ejemplo, para seleccionar el canal "54-3" pulse "54", "-" y "3".

④ CH MGR

Muestra el "Gestor canales" en la pantalla.

⑤ ANTENNA

Pulse este botón para seleccionar "AIR" o "CABLE".

6 Funciones del vídeo/DVD

• Rebobinar
• Detener
• Reproducir/Pausa
• Avance rápido

⑦ VOL ⊕ / VOL ⊖

Pulse para aumentar o reducir el volumen.

8 (MUTE)

Pulse para desactivar momentáneamente el sonido.

9 MENU

Muestra el menú de pantalla principal.

10 S.MODE

Selección del modo de sonido.

11 PIP

Imagen sobre imagen Encendido/Apagado

12 P.MODE

Selección de efectos de imagen

13 SRS

Selecciona el modo SRS TruSurround XT.

14 MTS

Pulse para elegir estéreo, mono o programa de audio independiente (emisión SAP).

15 AUTO PROG.

Se pulsa para memorizar automáticamente los canales seleccionados de TV/Cable.

16 ADD/DEL

Se utiliza para almacenar y borrar canales en la memoria.

17 SET

Permite configurar el mando a distancia para controlar el televisor, el aparato de vídeo, el reproductor de DVD y el receptor de televisión digital o de cable.

Púlselo para controlar el televisor, el reproductor de DVD, el receptor de televisión digital o de cable o el aparato de vídeo.

19 SOURCE

Pulse para visualizar todos las fuentes de vídeo.

20 PRE-CH

Sintoniza el canal anterior.

21 FAV.CH

Pulse este botón para sintonizar sus canales favoritos.

22 E.SAVING

Ajusta el brillo de la pantalla para ahorrar energía.

23 CH ⬤ / CH √

Permiten cambiar de canal.

24 EXIT

Pulse el botón para salir.

25 ARRIBA ▲ /ABAJO ▼ /IZQUIERDA ◀ /DERECHA ◀ /ENTER

Sirve para seleccionar los elementos del menú en pantalla y cambiar los valores del menú.

26 INFO

Púlselo para mostrar información en la pantalla del televisor.

27 SLEEP

Pulse este botón para seleccionar un intervalo prefijado para la desconexión automática.

28 STILL

Pulse para detener la acción durante una escena concreta. Para reanudar la reproducción normal, vuelva a pulsarlo.

29 P.SIZE

Selección del tamaño de la imagen.

30 SWAP

Cambia entre la imagen principal y la secundaria (PIP).

31 CH

Presenta secuencialmente los canales disponibles. Estos botones sólo cambian los canales de la ventana PIP.

32 CAPTION

Controla el decodificador de subtítulos.

33 RESET

Cuando no funcione el mando a distancia, cambie las baterías y pulse el botón RESET (Reiniciar) durante 2 o 3 segundos antes de poder utilizarlo.

Instalación de las pilas en el mando a distancia

1. Levante la tapa de la parte posterior del mando a distancia, como se muestra en la ilustración.
2. Coloque dos pilas de tamaño AAA.

Compruebe que los extremos “+” y “-” de las pilas concuerdan con el diagrama del interior del compartimiento.

1. Vuelva a colocar la tapa.

Si no va a usar el mando a distancia durante un largo período de tiempo, extraiga las pilas y guárdelas en un lugar fresco y seco. El mando se puede utilizar hasta una distancia de unos 7 metros del televisor. (Con un uso normal del TV, las pilas duran alrededor de un año).

Si el mando a distancia no funciona, haga estas comprobaciones:

1. ¿Está encendido el TV?
2. ¿Están invertidos los polos positivo y negativo de la batería?
3. ¿Se han agotado las baterías?
4. ¿Ha habido un corte de luz o el cable está desconectado?
5. ¿Hay cerca una luz fluorescente o un letrero de neón?

Conexiones

Conexión de antenas de VHF y UHF

Si su antena tiene un conjunto de cables con este aspecto, consulte “Antenas de par de cables planos de 300 Ω” a continuación.

Si su antena tiene un conjunto de cables con este aspecto, consulte

“Antenas de cable coaxial de 75 Ω”.

Si dispone de dos antenas, consulte “Antenas de VHF y UHF independientes”.

Si utiliza una antena externa (de techo o de “orejas de conejo”) de par de cables planos de 300 Ω, siga las indicaciones siguientes.

1. Coloque los conductores del par de cables bajo los tornillos del adaptador de 300-75 Ω(no incluido).

Utilice un destornillador para apretar los tornillos.

1. Conecte el adaptador en el terminal ANT 2 IN (CABLE) en la parte posterior del televisor

Antenas de cable coaxial de 75 Ω

1. Conecte el cable de la antena en el terminal ANT 1 IN (AIR) de la parte inferior del panel posterior.

Antenas de VHF y UHF independientes

Si dispone de dos antenas independientes para el TV (una de VHF y otra de UHF), debe combinar ambas señales de la antena antes de conectarlas al TV. Este procedimiento precisa un adaptador-combinador especial (disponible en la mayoría de tiendas de electrónica).

1. Conecte ambos cables de antena al combinador.

1. Conecte el combinador en el terminal ANT 1 IN (AIR) de la parte inferior del panel posterior.

Conexión de TV por cable

Para conectar a un sistema de TV por cable, siga estas instrucciones.

TV por cable sin decodificador

1. Conecte el cable de entrada en el terminal de la antena ANT 2 IN (CABLE) de la parte posterior del TV.

Dado que el TV está preparado para la televisión por cable, no se necesita un decodificador para ver canales de cable no codificados.

Conexión al decodificador que decodifica todos los canales

1. Busque el cable conectado al terminal ANT OUT del decodificador.

Este terminal puede estar indicado como "ANT OUT", "VHF OUT" o "OUT".

1. Conecte el otro extremo del cable en el terminal ANT 2 IN (CABLE) de la parte posterior del TV.

Conexión a un decodificador que decodifica algunos canales

Si su decodificador sólo decodifica algunos canales (como los canales de pago), siga las instrucciones siguientes. Necesitará un divisor de dos vías, un conmutador de RF (A/B) y cuatro largos de cable RF. Estas opciones se encuentran en la mayoría de tiendas de electrónica).

1. Busque y desconecte el cable que está conectado al terminal ANT IN (entrada de antena) del decodificador.

Este terminal puede estar indicado como "ANT IN", "VHF IN" o "IN".

1. Conecte este cable al divisor de dos vías.

1. Conecte el cable RF entre un terminal OUTPUT(salida) del divisor y el terminal IN (entrada) del decodificador.

1. Conecte el cable RF entre el terminal ANT OUT del decodificador y el terminal B.IN del conmutador A/B.

1. Conecte otro cable RF entre el otro terminal OUT del divisor y el terminal A.IN del conmutador de RF (A/B).

1. Conecte el último cable RF entre el terminal OUT del conmutador RF (A/B) y el terminal ANT IN en la parte posterior del televisor.

Una vez hecha esta conexión, coloque el conmutador A/B en la posición “A” para la visualización normal.

Coloque el conmutador A/B en la posición "B" para ver los canales codificados.

(Cuando sitúe el conmutador A/B en "B", deberá sintonizar el TV al canal de salida del decodificador, que normalmente es el canal 3 o 4).

Conexión de un reproductor de vídeo

Estas instrucciones presuponen que ya ha conectado el TV a una antena o sistema de TV por cable

(siguiendo las instrucciones de las páginas 7 a 8). Si aún no ha conectado el TV a una antena o un sistema de cable, sáltese el paso 1.

Siga las instrucciones de “Visualización de una cinta de vídeo o de cámara de vídeo” para ver sus cintas.

Cada dispositivo de fuente de entrada externa requiere una configuración distinta en el panel posterior.

Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.
Para el modelo de 40 pulgadas, utilice los cables con el núcleo de ferrita.

1. Desconecte el cable o la antena de la parte posterior del TV.
2. Conecte el cable o la antena en el terminal ANT IN de la parte posterior del reproductor de vídeo.
3. Conecte el cable RF entre el terminal ANT OUT (salida de antena) del reproductor de vídeo y el terminal ANT 1 IN (AIR) o ANT 2 IN (CABLE) del televisor.
4. Conecte un cable de vídeo entre la toma VIDEO OUT del reproductor de vídeo y la toma AV IN 1 [VIDEO] del televisor.
5. Conecte un juego de cables de audio entre los conectores AUDIO OUT del reproductor de VCR y los conectores AV IN 1 [R-AUDIO-L] del TV.

Si tiene un reproductor de vídeo "mono" (sin estéreo), use el conector Y (no suministrado) para conectar los conectores de entrada de audio izquierdo o derecho del TV. Si el vídeo es estéreo, tendrá que conectar dos cables.

Conexión de un reproductor de vídeo S-VHS

Este televisor Samsung se puede conectar a una señal S-Video procedente de un reproductor de vídeo S-VHS.

(Esta conexión ofrece mejor calidad de imagen con relación a un reproductor de vídeo VHS normal).

Normalmente se incluye un cable S-Video con los reproductores de vídeo S-VHS.

(En caso contrario, consulte en la tienda de electrónica).

➢ Cada dispositivo de fuente de entrada externa requiere una configuración distinta en el panel posterior.
Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.
Para el modelo de 40 pulgadas, utilice los cables con el núcleo de ferrita.

1. Para empezar, siga los pasos 1 a 3 del apartado anterior para conectar la antena o el sistema de cable al reproductor de VCR y al TV.
2. Conecte un cable de S-Vídeo entre la toma de salida de S-Vídeo del reproductor y la toma de entrada de S-Vídeo del televisor.
3. Conecte un juego de cables de audio entre los conectores AUDIO OUT del reproductor de VCR y los conectores AV IN [R-AUDIO-L] del TV.

Conexión de una videocámara (LN-S3241D/LN-S4041D)

Las tomas del panel lateral del televisor facilitan la conexión de la videocámara. Permiten ver las cintas de la videocámara sin utilizar un aparato de vídeo.

Cada dispositivo de fuente de entrada externa requiere una configuración distinta en el panel posterior.

Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.

Para el modelo de 40 pulgadas, utilice los cables con el núcleo de ferrita.

1. Conecte un cable de audio entre las tomas AV IN 2 [VIDEO] (o S-VIDEO) del televisor y las tomas AUDIO OUT (Salida de audio) de la videocámara.
2. Conecte un cable de audio entre las tomas AV IN 2 [R-AUDIO-L] del televisor y las tomas AUDIO OUT (Salida de audio) de la videocámara.

Conexión de un reproductor de DVD

Los conectores del panel posterior del TV facilitan la conexión de un reproductor de DVD al TV.

El vídeo Componente separa el vídeo en Y(Luminancia (brillo)), el Pb (azul) y el Pr (rojo) para realizar la calidad del video. Las conexiones de audio y de vídeo componente deben coincidir. Por ejemplo, si se conecta el cable de vídeo a Component In, conecte también el cable de audio a la misma entrada.
Cada dispositivo de fuente de entrada externa requiere una configuración distinta en el panel posterior.
Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.
Para el modelo de 40 pulgadas, utilice los cables con el núcleo de ferrita.

1. Conecte un cable de componente entre las tomas COMPONENT IN [P_R, P_B, Y] del televisor y las tomas COMPONENT [Y, P_B, P_R] del reproductor de DVD.
2. Conecte un cable de audio entre las tomas COMPONENT IN [R-AUDIO-L] del televisor y las tomas AUDIO OUT del reproductor de DVD.

El vídeo Componente separa el vídeo en Y(Luminancia (brillo)), el Pb (azul) y el Pr (rojo) para realizar la calidad del video. Las conexiones de audio y de vídeo componente deben coincidir. Por ejemplo, si se conecta el cable de vídeo a Component In, conecte también el cable de audio a la misma entrada.

Cada dispositivo de fuente de entrada externa requiere una configuración distinta en el panel posterior.

Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.

Para el modelo de 40 pulgadas, utilice los cables con el núcleo de ferrita.

Conexión de un DVD o un Decodificador digital mediante DVI

Solo es aplicable si hay un conector de salida de DVI en el dispositivo externo.

Cada dispositivo de fuente de entrada externa requiere una configuración distinta en el panel posterior.
Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.
Para el modelo de 40 pulgadas, utilice los cables con el núcleo de ferrita.

1. Conecte un cable de DVI a HDMI o un adaptador de DVI-HDMI entre el conector de HDMI/DVI IN 1 o HDMI/DVI IN 2 del televisor y el conector de DVI del reproductor de DVD/reproductor de televisión digital.
2. Conecte un cable de audio entre la toma de entrada de DVI IN [R-AUDIO-L] del televisor y las tomas AUDIO OUT del reproductor de DVD/reproductor de televisión digital.

Solo es aplicable si hay un conector de salida de HDMI en el dispositivo externo.

1. Conecte un cable de HDMI entre el conector de HDMI/DVI IN 1 o HDMI/DVI IN 2 del televisor y el conector HDMI del reproductor de DVD/ reproductor de televisión digital.

¿Qué es HDMI?

• HDMI, o interfaz multimedia de alta definición, es una interfaz de la siguiente generación que permite la transmisión de señales digitales de audio y de vídeo mediante un cable simple sin compresión.
• La denominación “interfaz multimedia” es la más adecuada, especialmente porque permite varios canales de sonido digital. La diferencia entre los dispositivos HDMI y DVI es que el HDMI es más pequeño, tiene instalada la función de codificación HDCP (protección alta de la copia digital del ancho de banda) y es compatible con el sonido digital de varios canales.

➢ Cada dispositivo de fuente de entrada externa requiere una configuración distinta en el panel posterior.
Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.
Para el modelo de 40 pulgadas, utilice los cables con el núcleo de ferrita.

Conexión de un sistema de audio digital

Las tomas del panel posterior del televisor facilitan la conexión de un sistema de audio digital al televisor.

1. Conecte un cable óptico entre las tomas DIGITAL AUDIO OUT (OPTICAL) (Salida de audio digital, óptica) del televisor y las tomas Digital Audio Input (Entrada de audio digital) del sistema de audio digital.

Cuado un sistema de audio digital se conecta a la terminal “DIGITAL AUDIO OUT (OPTICAL)” terminal: Reduzca la ganancia (volumen) del TV, y ajuste el volumen con el control del amplificador.

La emision en 5.1 canales es posible si está conectado a un dispositivo externo que admita 5.1 canales.
Para el modelo de 40 pulgadas, utilice los cables con el núcleo de ferrita.

➢ Cada dispositivo de fuente de entrada externa requiere una configuración distinta en el panel posterior.

Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.

Para el modelo de 40 pulgadas, utilice los cables con el núcleo de ferrita.

1. Conecte un cable de audio entre las tomas AUDIO OUT [R-AUDIO-L] del televisor y las tomas AUDIO IN [R-AUDIO-L] del amplificador/DVD para cine en casa.

Cuando un amplificador de audio se conecta a los terminales "AUDIO OUT [L-AUDIO-R]": Reduzca la ganancia (volumen) del TV, y ajuste el volumen con el control del amplificador.

Conexión a un PC

➢ Cada dispositivo de fuente de entrada externa requiere una configuración distinta en el panel posterior.

Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.

Las tomas HDMI/DVI no admiten la conexión del PC.

Para el modelo de 40 pulgadas, utilice los cables con el núcleo de ferrita.

1. Conecte un cable de PC vídeo (D-Sub) entre el conector PC IN [PC] del televisor y el conector de salida de PC del ordenador.

2. Conecte un cable de audio de PC entre PC IN [AUDIO] del televisor y la salida de audio de la tarjeta de sonido del ordenador.

	Altavoz interno			Salida de audio (Optical, L/R Out)
	RF	AV, S-Vídeo	Componente, PC y HDMI	RF	AV, S-Vídeo	Componente, PC y HDMI
Silencio interno desactivado	Salida de altavoces	Salida de altavoces	Salida de altavoces	Salida del sonido	Salida del sonido	Salida del sonido
Silencio interno activado	Silencio	Silencio	Silencio	Salida del sonido	Salida del sonido	Salida del sonido
Sin señal del vídeo	Silencio	Silencio	Silencio	Silencio	Silencio	Silencio

Cuando "Silenc. Int" se ajusta en "Enc.", los únicos menús de sonido que se pueden ajustar son "Opc. Multi-track" y "Salida Digital".

Encendido o apagado del TV

Pulse el botón POWER ⏻ del mando a distancia.

También puede usar el botón POWER ⏻ del panel delantero.

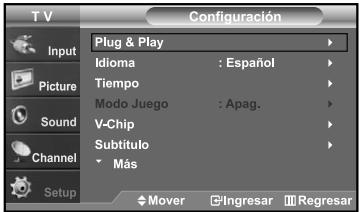

Función Plug & Play

Cuando se enciende el televisor por primera vez, se configuran seguidos y automáticamente dos ajustes básicos del usuario.

1. Pulse el botón POWER ⏻ en el mando a distancia.

Aparece el mensaje "Menu language, Channels and Time will be set.". Pulse el botón ENTER y aparecerá automáticamente el menú "Select the language of the OSD".

1. Pulse el botón ENTER para introducir el idioma.

Pulse los botones ▲ o ▼ para seleccionar el idioma; pulse después el botón ENTER.

Aparece automáticamente el menú "Seleccionar las antenas que desea memorizar.".

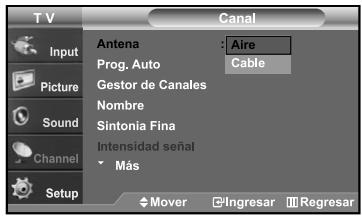

1. Pulse los botones ▲ o ▼ para memorizar los canales de la conexión seleccionada. Pulse el botón ENTER para seleccionar "Iniciar".

Si la antena está conectada a ANT 2 (CABLE), seleccione "Cable"; si está conectada a ANT 1 (AIR), seleccione "Aire".
➢ Si ANT 1 (AIR) y ANT 2 (CABLE) están conectadas, seleccione "Aire + Cable".
En el modo de cable, puede seleccionar el origen de señal correcto entre STD, HRC e IRC pulsando los botones ▲ o ▼; a continuación, pulse el botón ENTER. Póngase en contacto con su proveedor de cable para saber el tipo de sistema de cable existente en su zona.

1. El televisor empezará a memorizar todos los canales disponibles.

Una vez guardados todos los canales disponibles, volverá a aparecer el menú Prog. Auto. Pulse el botón ENTER cuando se complete la memorización de canales. Aparece automáticamente el menú “Seleccionar el modo de reloj”.

Para detener la búsqueda antes de que termine, pulse el botón ENTER con la opción Detener seleccionada.

1. Pulse el botón ENTER

Pulse los botones ▲ o ▼ para seleccionar “Manual” o “Auto” después, pulse el botón ENTER.

Activa o desactiva la función Daylight Saving Time (Horario de verano).

1. Pulse el botón ENTER

Pulse los botones ▲ o ▼ para seleccionar “Sí” o “No” después, pulse el botón ENTER.

Aparece automáticamente el menú “Seleccione la zona horaria en la que se encuentra.”

1. Pulse los botones ▲ o ▼ para resaltar la zona horaria del área local (y para mover la selección a la zona horaria apropiada en el mapa de Estados Unidos). Pulse el botón ENTER. Si ha recibido una señal digital, se ajustará la hora automáticamente. En caso negativo, consulte la página 40 para ajustar el reloj.

1. Aparece el mensaje "Disfrutar su visión.". Cuando termine, pulse el botón ENTER".

Si desea reiniciar esta función...

1. Pulse el botón MENU.

Pulse los botones ▲ o ▼ para seleccionar “Configuración” después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Plug & Play" después, pulse el botón ENTER.

Si desea más detalles sobre las opciones de configuración, consulte la página anterior.

Sólo se puede acceder a Plug & Play en el modo TV.

Cambio de canales

Mediante los botones de canal

1. Pulse los botones CH ⚙ o CH ⚧ para cambiar los canales.

Cuando pulse los botones CH ⊙ o CH ⊙ el TV cambiará los canales por orden. Verá todos los canales que ha memorizado el TV (El TV deberá haber memorizado como mínimo tres canales). No verá los canales borrados o no memorizados. Consulte las páginas 16 para la memorización de los canales.

Utilización del botón PRE-CH para seleccionar el canal anterior

1. Pulse el botón PRE-CH.

El TV volverá al último canal visualizado.

Para conmutar rápidamente entre dos canales bastante distantes, sintonice un canal y use los botones numéricos para seleccionar el segundo.

Después use el botón PRE-CH para conmutar rápidamente entre ellos.

Ajuste del volumen

1. Pulse los botones VOL ⊕ o VOL ⊖ para subir o bajar el volumen.

Mediante Silencio

Puede interrumpir el sonido en cualquier momento pulsando el botón MUTE.

1. Pulse el botón MUTE y el sonido se desconectará. En la esquina inferior izquierda de la pantalla aparecerá la palabra "SILENCIO".
2. Para recuperar el sonido vuelva a pulsar MUTE o, simplemente, pulse los botones VOL ⊕ o VOL ⊖.

Visualización de la pantalla

La pantalla identifica el canal actual y el estado de algunos ajustes de audio-vídeo.

1. Pulse el botón INFO del mando a distancia. El TV visualizará el canal, el tipo de sonido y el estado de determinados ajustes de sonido e imagen.
   La información en pantalla desaparece pasados unos diez segundos.

Pulse el botón INFO otra vez o espere unos 10 segundos y desaparecerá automáticamente.

Visualización de los menús

1. Con el aparato encendido, pulse el botón MENU. En la pantalla aparece el menú principal. En el lado izquierdo hay cinco iconos: Entrada, Imagen, Sonido, Canal, y Configuración.
2. Pulse los botones ▲ o ▼ para seleccionar uno de los cinco iconos. A continuación, pulse ENTER G para acceder al submenú del icono.
3. Pulse el botón EXIT para salir.

Los menús en pantalla desaparecen transcurridos alrededor de dos minutos.

El TV puede memorizar y almacenar todos los canales disponibles, tanto de “antena” como de cable. Una vez memorizados los canales disponibles, use los botones CH ⊙ y CH ⊙ para explorarlos. De este modo no es necesario cambiar los canales introduciendo los dígitos. La memorización de canales tiene tres pasos: seleccionar una emisora de origen, memorizar los canales (automático)

Selección del origen de la señal de vídeo

Antes de empezar a memorizar los canales disponibles, debe indicar el tipo de origen de la señal conectada al TV (es decir, antena o sistema de cable).

1. Pulse el botón MENU para visualizar el menú. Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTER.

1. Pulse el botón ENTER para seleccionar "Antena". Pulse los botones ▲ o ▼ para seleccionar "Aire" o "Cable" después, pulse el botón ENTER. Pulse el botón EXIT para salir.

Almacenamiento de los canales en la memoria (método automático)

1. Pulse el botón MENU para visualizar el menú. Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTER ^☑ .
2. Pulse los botones ▲ o ▼ para seleccionar “Prog. Auto” y, después, pulse el botón ENTER ^☑ .

1. Pulse los botones ▲ o ▼ para seleccionar la conexión de la antena, después pulse ENTER. ➢ Aire.: señal de antena “Aire.” / Cable: señal de antena de “Cable”. / Aire + Cable: señales de antena “Aire.” y de “Cable”.

1. Una vez memorizados todos los canales disponibles, el menú "Prog. Auto", volverá a aparecer. Pulse el botón EXIT para salir.

Alternativo, Pulse el botón AUTO PROG. del mando a distancia para mostrar menú Prog. Auto.

Configuración del mando a distancia

Una vez configurado correctamente, el mando a distancia puede funcionar en cinco modos diferentes: TV, VCR (vídeo), Cable (Decodificador), DVD o Set- Top Box (receptor TV digital). Pulsando el botón correspondiente del mando a distancia podrá cambiar de un modo a otro y controlar cualquiera de estos equipos.

➢ El mando a distancia quizá no sea compatible con todos los reproductores de DVD, vídeos, decodificadores y receptores de TV digital.

Configuración del mando a distancia para controlar el vídeo

1. Apague el vídeo.
2. Pulse el botón VCR del mando a distancia del televisor.
3. Pulse el botón SET del mando a distancia del televisor.
4. Mediante los botones de número del mando a distancia, introduzca los tres dígitos del código del vídeo correspondientes a la marca de su vídeo, que aparece en la lista de la página 19 de este manual. Asegúrese de introducir los tres dígitos del código, incluso aunque el primero sea un “0”. (Si aparece más de un código, inténtelo con el primero.)
5. Pulse el botón POWER ∅ del mando a distancia. El vídeo debería encenderse si el mando está correctamente configurado.
   Si el vídeo no se enciende, repita los pasos 2, 3 y 4 pero pruebe con otro de los códigos indicados para la marca de su vídeo. Si no aparece ningún otro código, pruebe con todos los códigos de vídeo, desde el 000 hasta el 080.

Nota sobre el uso de los modos del mando a distancia: vídeo

Cuando el mando a distancia esté en el modo “VCR”, los botones de volumen seguirán controlando el volumen del televisor.

Configuración del mando a distancia para controlar el decodificador de cable

1. Apague el decodificador del cable.
2. Pulse el botón CABLE del mando a distancia del televisor.
3. Pulse el botón SET del mando a distancia del televisor.

4. Mediante los botones de número del mando a distancia, introduzca los tres dígitos del código de decodificador de cable correspondientes a la marca de su decodificador, que aparece en la lista de la página 20 de este manual. Asegúrese de introducir los tres dígitos del código, incluso aunque el primer dígito sea un “0”. (Si aparece más de un código, inténtelo con el primero.)

5. Pulse el botón POWER ⊙ del mando a distancia. El decodificador de cable debería encenderse si el mando está correctamente configurado.

Si el decodificador no se enciende, repita los pasos 2, 3 y 4 pero pruebe con otro de los códigos indicados para la marca de su decodificador. Si no aparece ningún otro código, pruebe con todos los códigos, desde el 000 al 046.

Nota sobre el uso de los modos del mando a distancia: decodificador de cable Cuando el mando a distancia esté en el modo “CABLE”, los botones de volumen seguirán controlando el volumen del televisor.

Configuración del mando a distancia para controlar el DVD

1. Apague el DVD.
2. Pulse el botón DVD del mando a distancia del televisor.
3. Pulse el botón SET del mando a distancia del televisor.
4. Mediante los botones de número del mando a distancia, introduzca los tres dígitos del código del DVD correspondientes a la marca de su DVD, que aparece en la lista de la página 20\~21 de este manual. Asegúrese de introducir los tres dígitos del código, incluso aunque el primer dígito sea un "0." (Si aparece más de un código, inténtelo con el primero.)
5. Pulse el botón POWER ⏻ del mando a distancia.

El DVD debería encenderse si el mando está correctamente configurado.

Si el DVD no se enciende, repita los pasos 2, 3 y 4 pero pruebe con otro de los códigos indicados para la marca de su DVD. Si no aparece ningún otro código, inténtelo con cada uno de ellos, del 000 al 141.

Nota sobre el uso de los modos del mando a distancia: DVD

Cuando el mando a distancia esté en el modo “DVD”, los botones de volumen seguirán controlando el volumen del televisor.

Configuración del mando a distancia para controlar el STB

1. Apague el STB.
2. Pulse el botón STB del mando a distancia del televisor.
3. Pulse el botón SET del mando a distancia del televisor.
4. Mediante los botones de número del mando a distancia, introduzca los tres dígitos del código del STB correspondientes a la marca de su STB, que aparece en la lista de la página 21 de este manual. Asegúrese de introducir los tres dígitos del código, incluso aunque el primer dígito sea un “0.” (Si aparece más de un código, inténtelo con el primero.)
5. Pulse el botón POWER ⏻ del mando a distancia.

El STB debería encenderse si el mando está correctamente configurado.

Si el STB no se enciende, repita los pasos 2, 3 y 4 pero pruebe con otro de los códigos indicados para la marca de su STB. Si no aparece ningún otro código, inténtelo con cada uno de ellos, del 000 al 074.

Nota sobre el uso de los modos del mando a distancia: STB

Cuando el mando a distancia esté en el modo “STB”, los botones de volumen seguirán controlando el volumen del televisor.

Códigos de vídeo

Marca	Codigo
SAMSUNG	000 001 002 003 004 005 077 078 079
ADMIRAL	020
AIWA	025
AKAI	004 027 032
AUDIO DYNAMICS	007 026
BELL&HOWELL	018
BROKSONIC	022
CANDLE	002 003 006 008 015 055
CANON	021 056
CITIZEN	002 003 006 008 015 055
COLORTYME	007
CRAIG	002 024
CURTIS MATHES	002 007 008 017 021 025 056 064 066
DAEWOO	003 010 011 012 013 014 015 016
DB	007 026
DIMENSIA	017
DYNATECH	025
ELECTROHOME	034
EMERSON	001 003 006 021 022 025 030 032 034 040
	047 050 052 060 063 065 066 067 069 073
FISHER	018 024 028 029 048 051 061
FUNAI	025
GENERAL ELECTRIC	002 005 017 021 056
GO VIDEO	002
HARMAN KARDON	007
HITACHI	019 025 041 042 074
INSTANT REPLAY	021
JC PENNEY	002 007 018 019 021 026 037 041 054 056
JCL	007 008 018 021 026 037
JVC	081 082 083
KENWOOD	007 008 018 021 026 037
KLH	070
KONIA	036
LG(Goldstar)	006 007 008 009 010
LIOYD	025
LOGIK	038
LXI	025
MAGNAVOX	021 056 059
MARANTZ	007 008 018 021 026 037 062
MARTA	006
MEI	021
MEMOREX	006 021 024 025
MGA	034
MIDLAND	005
MINOLTA	019 041 075
MITSUBISHI	019 034 041 046

Marca	Codigo
MONTGOMERY WARD	020
MTC	002 025
MULTITECH	002 005 025 038
NEC	007 008 018 026 037 062 064
OPTIMUS	020
ORION	073 074 075 076
PANASONIC	021 056 071 072
PENTAX	019 041 075
PENTEX RESEARCH+	008
PHILCO	021 056 059
PHILIPS	021 080
PIONEER	019 026 039 053
PORTLAND	015 049 055
PROSCAN	017
QUARTZ	018
QUASAR	021 056
RADIO SHACK/REALISTIC	006 018 020 021 024 025 029 034 048 056
RCA	002 017 019 021 035 041 043 057 068 076
SANSUI	026
SANYO	018 024
SCOTT	003 047 052 067
SEARS	006 018 019 024 028 029 041 048 051
SHARP	020 034 045 015
SHIMTOM	027 033 038 058
SIGNATURE	025
SONY	027 033 044
SYLVANIA	021 025 056 059
SYMPHONIC	025
TANDY	018 025
TASHIKA	006
TATUNG	037
TEAC	025 037 068
TECHNICS	021
TEKNIKA	006 021 025 031
TMK	066
TOSHIBA	003 019 029 051 052
TOTEVISION	002 006
UNITECH	002
VECTOR RESEARCH	007 026
VICTOR	026
VIDEO CONCEPTS	007 026
VIDEOSONIC	002
WARDS	002 003 006 019 020 021 024 025 034 038 041
YAMAHA	007 008 018 026 037
ZENITH	023 027 033

Códigos de cable

Marca	Codigo
SAMSUNG	000 001 002 003 004 005 006 007
GI	041
HAMLIN	003 024 031
HITACHI	025 030
JERROLD	038 039
MACOM	025 030
MAGNAVOX	019 023 028
OAK	026
PANASONIC	003 022 027 037 044
PHILIPS	019 021 023 028
PIONEER	004 018 020 044
RCA	014 022 040
REGAL	003

Marca	Codigo
REGENCY	015 023
SA	042 043
SCIENTIFIC ATLAN	042 043
SPRUCER	022
STARGATE 2000	036
SYLVANIA	016
TEXSCAN	016
TOCOM	032
UNIVERSAL	033 034
VIEWSTAR	019 021 023 028
WAMER AMEX	046
ZENITH	017 029 035 037 045

SAMSUNG Códigos de DVD

Producto	Codigo
DVD	000 001 002
DVDR	003 004
BD Record	005 006
VCR COMBO	007 008 009 010 011
VCR Record	012
DHR COMBO	013

Producto	Codigo
Home Theater VCR COMBO	014 015 016
HDD Recorder COMBO	017
TWIN TRAY COMBO	018
STB DVD COMBO	019
DVD Receiver	020
AV Receiver	021

Códigos de DVD

Marca	Codigo
ANAM	030
AUDIOVOX	075
AUDIOLOGIC	085
ANABA	072
APEX DIGITAL	070 071 074 086 083 084 088 111 112
AIWA	114
BROKSONIC	062
BLAUPUNKT	074
B&K	122 123
CURTIS MATHES	027
CYBER HOME	077 078 079 082
CLARION	080 125
CIRRUS	081
CYBER HOME	065
CINEVISION	095
DAEWOO	066
DENON	146
FARENHEIT	067 068
FISHER	090
GPX	060
GO VIDEO	061 089 133 135
GE	069 074
GREENHILL	074
HITACHI	064 113
HITEKER	071
HOYO	073
HARMAN / KARDON	091 110
IRT	089

Marca	Codigo
INTEGRA	092
JBL	091
JVC	022 033 115 116
JATON	073
KENWOOD	051 108 109
KISS	073
KONKA	059 100 106 107
KLH	074 075
LG(Goldstar)	025 031
LOEWE	057
LASONIC	058
MOBILE AUTHORITY	054
MEMOREX	055
MALATA	056
MAGNAVOX	076 093
MINTEK	074 094
MONYKA	073
NORCENT	048 049 050
NEXT BASE	052
NEC	053
NANTAUS	144
NESA	074
OPTOMEDIA ELECTRONICS	105
OPTIVIEW	072
ONKYO	076 092 119
PHILCO	044 045
PRINCETON	046 047
PROSCAN	023

Códigos de DVD

Marca	Codigo
PANASONIC	024 034 124 134 136 137 138
PHILIPS	036 076
ROTEL	117 118
RIO	120
RCA	023 035 074 075 131 132
RAITE	073
ROWA	038
SAMPO	104
SONY	026 029 126 127 128 129 130 141
SHERWOOD	039 041
SVA	042
SYLVANIA	043 093
SHARP	140
SANSUI	062
SANYO	062 090
SHINSONIC	094

Marca	Codigo
THOMSON	145
TOSHIBA	028 062 076
TECHNICS	139
TVIEW	072
TOKAI	073
TEAC	096
TECHWOOD	097
TREDEX	098 099 101
URBAN CONCEPTS	076
VENTURER	075
VOCOPRO	102
YAMAHA	032 063
YAMAKAWA	040 073
XWAVE	103
ZENITH	076 121

SAMSUNG Códigos de STB

Producto	Codigo
Ground wave STB	001 002
Satellite STB	003
CABLE STB	004
STB DVD COMBO	008
Satellite STB HDD COMBO Standard	009

Producto	Codigo
Satellite STB HDD COMBO Premium	010
CABLE STB HDD COMBO Standard	011
CABLE STB HDD COMBO Premium	012
Ground wave STB HDD COMBO Standard	013
Ground wave STB HDD COMBO Premium	014

Códigos de STB

Marca	Codigo
ALPHASTAR	023
ANAM	043
CHANNEL MASTER	018 034
CROSSDIGITAL	019
CHAPARRAL	035
DIRECT TV	015 016 017 019 022 045 060 061 062 065 066 067 068
DAEWOO	074
DISH NETWORK SYSTEM	069 070
DISHPRO	069
DRAKE	018 024 032
DX ANTENNA	027
ECHOSTAR	025 069 070 071
EXPRESSVU	069
GOI	069
GE	065
GENERAL INSTRUMENT	046 047 048 063 064
HTS	069
HOME CABLE	056
HITACHI	022
HUGHES NETWORK	015 017
IQ	020
IQ PRISM	020
JANEIL	059
JERROID	063
JVC	069 070
LG(Goldstar)	044 073

Marca	Codigo
MAGNAVOX	016 021 036 038 039 040 041 042
MEMOREX	016
MOTOROLA	064
MACOM	018
MITSUBISHI	015
NEXT LEVEL	047 048 064
PHILIPS	015 016 017 021 033 036 038 039 040 041 042 067
PRIMESTAR	046 049 050 063
PANASONIC	058 059 061 062
PAYSAT	016
PROSCAN	065 066
RCA	051 052 053 065 066
RADIOSHACK	064
REALISTIC	057
STAR TRAK	026
STS	020 027
SKY	031
SKY LIFE	005 006 007
SHACK	064
STAR CHOICE	064
SONY	054 060
TOSHIBA	015 017 028 029 030 072
ULTIMATE TV	060 066
UNIDEN	016 021 037 055 056 057
ZENITH	024 031 068

Para seleccionar la fuente (dependiendo del modelo)

Siga este procedimiento para seleccionar el televisor u otra fuente externa de entrada conectada al televisor. Se usa para seleccionar la pantalla deseada.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse el botón ENTER para seleccionar "Entrada".
2. Pulse el botón ENTER para seleccionar "Lista de Origen". Pulse los botones ▲ o ▼ para seleccionar la fuente de la señal, después pulse el botón ENTER.

Cuando conecte equipos a la pantalla LCD, podrá elegir entre los siguientes conjuntos de tomas: TV, AV1, AV2, S-Video1, S-Video2, Componente, PC, HDMI1, o HDMI2 en el panel posterior del televisor.
Sólo se puede seleccionar la entrada de HDMI1, o HDMI2 si el dispositivo externo está encendido y conectado a través del HDMI.
AV2/S-Video2 se encuentra en el lateral del televisor.
➢ El modelo de 26 pulg. sólo admite AV, S-Video, Component, PC, HDMI1 y HDMI2.

Puede elegir solamente los dispositivos externos que estén conectados al televisor.

Pulse el botón SOURCE del mando a distancia para ver una fuente de señal externa.

Edición del Nombre de la Fuente de entrada (dependiendo del modelo)

Nombre al dispositivo de entrada de información conectado con las tomas de entrada para facilitar la selección de fuente de entrada.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse el botón ENTER para seleccionar “Entrada”. Pulse los botones ▲ o ▼ para seleccionar “Editar Nombre” y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para seleccionar la toma de entrada "AV1", "AV2", "S-Video1", "S-Video2", "Componente", "PC", "HDMI1" o "HDMI2" y, a continuación pulse el botón ENTER.

➢ El modelo de 26 pulg. sólo admite AV, S-Video, Component, PC, HDMI1 y HDMI2.

1. Pulse los botones ▲ o ▼ para seleccionar la fuente de entrada "Vídeo", "DVD", "D-VHS", "Cable STB", "HD STB", "Satélite STB", "PVR STB", "Receptor AV", "Receptor DVD", "Juego", "Filmadora", "DVD Combo", "PC", "STB VOD", o "TV" y, a continuación pulse el botón ENTER.

Pulse el botón EXIT para salir.

Uso de los parámetros de imagen automáticos

El TV tiene cuatro valores de imagen automáticos (“Dinámico”, “Normal”, “Cine”, y “Favorito”) predeterminados de fábrica.

Puede activar Dinámico, Normal, Cine o Favorito seleccionándolo en el menú. También puede seleccionar “Favorito”, que recuperará automáticamente sus valores personalizados.

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Imagen” y, después, pulse el botón ENTER.

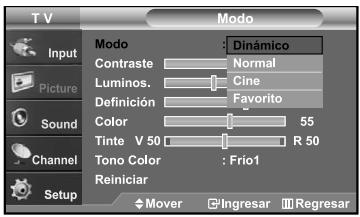

1. Pulse el botón ENTER para seleccionar "Modo".

Pulse de nuevo el botón ENTER

Pulse los botones ▲ o ▼ para seleccionar el ajuste de imagen “Dinámico”, “Normal”, “Cine”, o “Favorito”. Pulse el botón ENTER.

• Seleccione Dinámico para aumentar la claridad y la definición de la imagen.
• Seleccione Normal para volver a la configuración estándar de fábrica.
• Seleccione Cine cuando esté visualizando largometrajes.
• Seleccione Favorito si desea ajustar la configuración según sus preferencias personales.

En el modo PC, Tinte, Definición y Color no están disponibles.

Cada valor ajustado del modo Imagen se almacenará por separado según su modo de entrada.

1. Pulse los botones ▲ o ▼ para seleccionar “Contraste”, “Luminos.”, “Definición”, “Color”, y “Tinte” después, pulse el botón ENTER.

1. Pulse los botones ◀ o ▶ para aumentar o reducir el valor de una opción concreta. Por ejemplo, si selecciona “Contraste”, pulse ▶ para incrementarlo.

Pulse el botón ENTER.

Pulse el botón EXIT para salir.

- "Tinte" no funciona en los modos Componente, PC o HDMI.

• "Tinte" no puede ajustarse cuando se esta viendo TV Digital.
• Cada valor ajustado se almacenará por separado según su modo de entrada.
• Cuando haga cambios en “Contraste”, “Luminos.”, “Color”, o “Tinte”, el color del OSD también se ajustará.

Puede cambiar el color de toda la pantalla según sus preferencias.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Imagen” y, después, pulse el botón ENTER.
2. Pulse el botón ENTER.
3. Pulse los botones ▲ o ▼ para seleccionar "Tono Color" y, después, pulse el botón ENTER.
4. Pulse los botones ▲ o ▼ para selecciona “Frío 2”, “Frío 1”, “Normal”, “Tibio1”, o “Tibio2”. Pulse el botón ENTERG.

➢ Puede elegir entre los distintos tonos de color:

“Frío2”, “Frío1”, “Normal”, “Tibio1”, “Tibio2” según sus preferencias personales.

Reajuste de valores de la imagen a los valores predefinidos de fábrica

1. Pulse los botones ▲ o ▼ para seleccionar "Reiniciar" y, después, pulse el botón ENTER.

Pulse el botón EXIT para salir.

Se puede restaurar cada modo.

Demo DNIe (Motor de imagen natural digital)

La nueva tecnología de Samsung brinda imágenes con más detalles, más contraste, mejora de los blancos y una reducción de ruidos 3D. Puede ver cómo DNIe mejora la imagen activando el modo Demo DNIe.

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Imagen” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar “Demo DNle” y, después, pulse el botón ENTER.

➢ Esta función no se activa cuando la fuente está en el modo PC.

1. Pulse los botones ▲ o ▼ para seleccionar "Apag." o "Enc." y, después, pulse el botón ENTER.

Pulse el botón EXIT para salir.

• Demo DNle: Apagado
El modo Demo DNle se desactiva.
• Demo DNle: Encendido
La parte derecha de la pantalla muestra la imagen mejorada del DNle.
La parte izquierda de la pantalla muestra la imagen original.
- El “Demo DNle” se ha diseñado para mostrar la diferencia entre las imágenes habituales y DNle.
- De manera predeterminada, el producto muestra la imagen con el DNle aplicado.

La selección del tamaño de la pantalla depende del tipo de entrada de vídeo.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Imagen” y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para seleccionar “Tamaño” y, después, pulse el botón ENTER.

3. Pulse los botones ▲ 0 ▼ para seleccionar el formato de pantalla que desee. Pulse el botón ENTER.

Pulse el botón EXIT para salir.

• 16:9: Establece la imagen en modo panorámico 16:9.
• Zoom1: Aumenta el tamaño de la imagen en la pantalla.
• Zoom2: Amplía el formato de la imagen Zoom1.
  • 4:3: Establece la imagen en modo normal 4:3.

Alternativo, pulse el boton P.SIZE del mando a distancia de forma repetida para seleccionar uno de los ajustes de tamaño de imagen.

• Si observa una imagen fija o el modo 4:3 durante largo tiempo (más de 2 horas), puede que la imagen se "queme" en pantalla. Vea siempre que pueda la televisión en modo 16:9.
• HD (alta definición)
  16:9 - 1080i (1920x1080), 720P (1280x720)

Establece la imagen en modo panorámico 16:9.

Tamaño de pantalla cuando se amplía verticalmente el formato Zoom1.

Tamaño de pantalla cuando se amplía verticalmente el formato amplio.

Establece la imagen en modo normal 4:3.

En los modos TV, VIDEO, S-VIDEO, y COMPONENTE (480i, 480p), pueden seleccionarse todos los modos de pantalla. (16:9 • Zoom1 • Zoom2 • 4:3).
- En los modos TV(DTV), DVI, PC, HDMI, y COMPONENTE (720P, 1080i), sólo pueden seleccionar los modos 16:9 y 4:3.
- En Zoom1 y Zoom2, se puede ajustar el tamaño por medio de los botones arriba o abajo después de pulsar el botón P.SIZE.
- El tamaño de la imagen no se cambiará cuando PIP sea Doble.

1. Pulse el botón STILL para congelar una imagen en movimiento.

El sonido normal se oirá todavía. Pulse de nuevo el botón para cancelar.

Visualización Imagen en imagen

Este producto lleva un sintonizador incorporado. Por ejemplo, no es posible mirar un canal de televisión en la pantalla principal y otro en la pantalla PIP. Para mirar dos fuentes simultáneamente, puede utilizar la función PIP. (Vea la pagina 31 para seleccionar el sonido de la imagen PIP.)

➢ Mientras la opción V-chip activada, la función de PIP no se puede usar.

Activación de Imagen en imagen

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Imagen” y, después, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar "PIP" y, después, pulse el botón ENTER.

1. Pulse de nuevo el botón ENTER

Pulse los botones ▲ o ▼ para seleccionar “Enc.” y, después, pulse el botón ENTER.

Si mientras mira la televisión en el modo PIP, apaga el televisor y vuelve a encenderlo, la ventana PIP desaparecerá.

Alternativo, pulse el botón PIP del mando a distancia de forma repetida para activar o desactivar PIP.

Ajustes de señal
O : PIP funciona / X : PIP no funciona

Imagen secundaria principal	TV analógica	AV 1,2	S-Video 1, 2	TV digital	HDMI 1, 2	Componente	PC
TV analógica	X	X	X	X	O	X	X
AV 1,2	X	X	X	O	O	X	X
S-Video 1, 2	X	X	X	O	O	X	X
TV digital	X	O	O	X	X	O	X
HDMI 1, 2	O	O	O	X	X	O	X
Componente	X	X	X	O	O	X	X
PC	O	O	X	X	X	X	X

Selección de una fuente de señal (A/V externo) para el modo PIP

1. Pulse los botones ▲ o ▼ para seleccionar “Origen” y, después, pulse el botón ENTER.

Seleccione la fuente de la imagen secundaria (PIP) pulsando los botones ▲ o ▼ y ENTER.

➢ IMAGEN PRINCIPAL: TV(ATV) / PIP: HDMI (1, 2)
La imagen secundaria puede servir a diferentes selecciones de fuente basadas en cómo esté configurada la imagen principal.
En el menú de selección Fuente de PIP, 'TV' representa el ajuste analógico y el digital.

Intercambio del contenido de PIP y la imagen principal

1. Pulse los botones ▲ o ▼ para seleccionar "Cambio" y, después, pulse el botón ENTER.

Cambio del canal PIP

1. Pulse los botones ▲ o ▼ para seleccionar “Canal de PIP” y, después, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar el canal deseado en la ventana PIP.

Pulse el botón ENTER.

➢ • IMAGEN PRINCIPAL: AV(1, 2), S-Video(1, 2), Componente / PIP: TV(Digital)
- IMAGEN PRINCIPAL: PC, HDMI(1,2) / PIP: TV(Analógica)
- El canal puede estar activo cuando la imagen secundaria esté configurada como TV.

Pulse el botón Canal de PIP del mando a distancia.

Cambio de la posición de la ventana PIP

1. Pulse los botones ▲ o ▼ para seleccionar "Posición" y, después, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar la posición de la ventana PIP deseada.

Pulse el botón ENTER.

Los modos Doble (□) y Doble ancho (□) no se pueden seleccionar en Posición.

Cambio del tamaño de la ventana PIP

1. Pulse los botones ▲ o ▼ para seleccionar “Tamaño” y, después, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar el tamaño deseado de la ventana PIP. Pulse el botón ENTER.

Pulse el botón EXIT para salir.

Si la imagen principal está en modo PC, la opción Tamaño no estará disponible.

- No es posible seleccionar la opción PIP.

• Puede notar que la imagen de la ventana PIP llega a ser ligeramente artificial cuando utiliza la pantalla principal para visualizar juegos o Karaoke.
• Puede ajustar la posición de la imagen sólo usando el menú de tamaño □.

Personalización del sonido

Es posible ajustar los parámetros del sonido según sus preferencias personales. (También puede utilizar alguno de los ajustes “automáticos”.)

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Sonido” y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para seleccionar “Ecualizador” y, después, pulse el botón ENTER.

3. Pulse los botones ◀ o ▶ para seleccionar una frecuencia determinada con el fin de ajustarla. Pulse los botones ▲ o ▼ para aumentar o reducir el nivel de una frecuencia concreta. Pulse el botón ENTER.

Pulse el botón EXIT para salir.

• Ajuste de balance de sonido L/R: Para ajustar el balance de sonido de los altavoces L/R.
  Ajuste del ancho de banda (100Hz, 300Hz, 1KHz, 3KHz, 10KHz)
  : Para ajustar el nivel de las diferentes frecuencias de ancho de banda.

Uso de los parámetros de sonido automáticos

El TV tiene cinco valores de sonido automáticos (“Normal”, “Música”, “Cine”, “Diálogo”, o “Favorito”) predeterminados de fábrica. También puede seleccionar “Favorito” que recupera automáticamente sus valores de sonido personalizados.

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Sonido” y, después, pulse el botón ENTER.

1. Pulse el botón ENTER para seleccionar "Modo".

Pulse los botones ▲ o ▼ para seleccionar el ajuste de sonido "Normal", "Música", "Cine", "Diálogo", o "Favorito" y pulse el botón ENTERG.

Pulse el botón EXIT para salir.

• Elija Normal si desea usar los ajustes de fábrica.
• Elija Música cuando mire vídeos musicales o conciertos.
• Elija Cine cuando mire películas.
• Elija Diálogo cuando esté visualizando contenidos de alto contenido en diálogos. (p. ej. noticieros).
• Elija Favorito para recuperar sus parámetros personalizados. (Consulte la sección “Personalización del sonido”)

Configuración del TruSurround XT (SRS TSXT)

TruSurround XT es una tecnología SRS patentada que solventa el problema de reproducir contenido multicanal 5.1 en dos altavoces. Trusurround proporciona una experiencia de sonido virtual convincente a través de cualquier sistema de reproducción con dos altavoces. Es totalmente compatible con todos los formatos multicanal.

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Sonido” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Trusurround SRS XT" y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para seleccionar "Enc." o "Apag." y, después, pulse el botón ENTER.

Pulse el botón EXIT para salir.

TRADEMARK & LABEL LICENSE NOTICE

TruSurround XT, SRS y el símbolo (●) son marcas comerciales de SRS Labs, Inc. La tecnología TruSurround XT está incorporada bajo licencia de SRS Labs, Inc.

El sistema de transmisión de TV digital permite transmitir simultáneamente muchas pistas de audio (por ejemplo, traducciones simultáneas del programa en otros idiomas). La disponibilidad de estas "multipistas" adicionales depende del programa.

Idioma preferido

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar "Sonido" y, después, pulse el botón ENTER. ➢ Forma rápida de acceder al menú MTS: Pulse el botón "MTS" del mando a distancia. Puede escuchar en un idioma distinto del elegido pulsando el botón MTS.

2. Pulse los botones ▲ o ▼ para seleccionar "Opc. Multi-track" y, después, pulse el botón ENTER.

3. Pulse los botones ENTER para seleccionar "Idioma preferido". Pulse los botones ▲ o ▼ para elegir el idioma que desee (Inglés, Español, Francés) y pulse el botón ENTER. Pulse el botón EXIT para salir.

Selección de una pista de sonido multicanal (MTS) - Analogo

Sonido multi-track

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Sonido” y, después, pulse el botón ENTER ^ⓧ .

2. Pulse los botones ▲ o ▼ para seleccionar “Opc. Multi-track” y, después, pulse el botón ENTER ^ⓨ .

3. Pulse los botones ▲ o ▼ para seleccionar “Sonido Multi-track” y, después, pulse el botón ENTER. Pulse los botones ▲ o ▼ para seleccionar una configuración que desee; pulse después el botón ENTER.

Pulse el botón EXIT para salir.

- Elija Mono para canales que emiten en monoaural o si tiene dificultades con la recepción de señales estereofónicas. - Elija Estéreo para canales que emiten en estéreo. - Elija SAP para escuchar el Programa de audio independiente, que normalmente es la versión en otro idioma.

Pulse varias veces los botones MTS del mando a distancia para seleccionar "Mono", "Estéreo" o "SAP".

Se silencia la salida de sonido desde los altavoces del televisor.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Sonido” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar "Silenc. Int" y, después, pulse el botón ENTER.
3. Pulse los botones ▲ o ▼ para seleccionar "Enc." y, después, pulse el botón ENTER.
   Pulse el botón EXIT para salir.

Control automático de volumen

Reduce las diferencias en el nivel de volumen entre las emisoras.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Sonido” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar "Vol. Auto" y, después, pulse el botón ENTER.
3. Pulse los botones ▲ o ▼ para seleccionar "Enc." y, después, pulse el botón ENTER.
   Pulse el botón EXIT para salir.

Ajuste de la melodía de encendido/apagado

Puede definirse un sonido de melodía para que suene cuando se encienda o se apague el TV.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Sonido” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar "Melodía" y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar “Enc.” o “Apag.” y, después, pulse el botón ENTER. Pulse el botón EXIT para salir.

Escuchar el sonido de la sub imagen del PIP

Cuando la opción PIP esta activada, usted puede escuchar el sonido de la sub imagen del PIP.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Sonido” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar "Sel. Sonido" y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Sub" y, después, pulse el botón ENTER. Pulse el botón EXIT para salir.

2. Main: Se usa para escuchar el sonido de la imagen principal.
   ♦ Sub: Se usa para escuchar el sonido de la imagen secundaria.

Puede seleccionar esta opción cuando "PIP" está ajustado como "Enc.".

DOLBY DIGITAL

Fabricado bajo licencia de Dolby Laboratories. “Dolby” y el símbolo de la doble D son marcas registradas de Dolby Laboratories.

Selección de la antena

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTER.
2. Pulse el botón ENTER para seleccionar "Antena". Pulse los botones ▲ o ▼ para seleccionar "Aire" o "Cable" y, después, pulse el botón ENTER.
   Pulse el botón EXIT para salir.

Pulse el botón ANTENNA del mando a distancia.

Si la antena está conectada a ANT 1 IN (AIR), seleccione "Aire"; si está conectada a ANT 2 IN(CABLE), seleccione "Cable".
Si las dos tomas ANT 1 IN (AIR) y ANT 2 IN (CABLE) están conectadas, seleccione la entrada de antena que desee. Si no se selecciona la entrada de antena correctamente puede aparecer ruido en la pantalla.

Configuración del Gestor de Canales

Puede agregar o suprimir un canal para que se muestren sólo los canales que desee.

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar "Gestor de Canales" y, después, pulse el botón ENTER.
3. Pulse los botones ▲ o ▼ para seleccionar "Todos" y, después.

1. Pulse los botones ▲ o ▼ para seleccionar el canal que desee suprimir y pulse el botón ENTER. Pulse los botones ▲ o ▼ para seleccionar “Borrar” y pulse el botón ENTER para suprimir el canal.

1. Pulse los botones ▲ o ▼ para seleccionar el canal que desea agregar; a continuación pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar “Agregar” y, después, pulse el botón ENTER.

Pulse el botón EXIT para salir.

Todos los canales seleccionados se mostrarán en "Agregado".

• Botón (P.MODE) rojo: Púlselo varias veces para seleccionar “Todos”, “Agregados”, or “Favoritos”.
• Botón (S.MODE) verde: Púlselo para agregar todos los canales suprimidos.
• Botón (P.SIZE) amarillo: Púlselo para borrar todos los canales memorizados.

Utilice los botones numéricos para seleccionar directamente el canal que desea agregar o borrar. Pulse el botón ADD/DEL del mando a distancia.

Para configurar los canales favoritos

Puede configurar como favoritos los canales que vea con más frecuencia.

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar “Gestor de Canales” y, después, pulse el botón ENTER.

3. Pulse los botones ▲ o ▼ para seleccionar "Agregado" y, después, pulse el botón ENTER.

4. Pulse los botones ▲ o ▼ para seleccionar los canales favoritos que desee ver entre los canales etiquetados.

Pulse los botones ▲ o ▼ para seleccionar “Favoritos” y, después, pulse el botón ENTER.

Y el simbolo "♥" se sobreindicara y el canal será fijado como favorito.

Para cancelar su selección de canales Favoritos, presione el botón ENTER hasta que el simbolo "♥" no este mas sobreindicado.

Pulse el botón EXIT para salir.

Sólo pueden seleccionarse como favoritos los canales memorizados.
Todos los canales seleccionados se mostrarán en "Favoritos".

Si desea seleccionar los canales favoritos que ha configurado, pulse el botón FAV.CH en el mando a distancia.

Muestra la lista de canales automaticamente cuando pulse CH MGR del mando a distancia. (Seleccione entre “Todos”, “Agregado” o “Favoritos”)

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Gestor de Canales" y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Default List Mode" (Modo de lista predeterminada), es decir, la lista de canales que desea que aparezca cuando pulse el botón CH.MGR; a continuación, pulse el botón ENTER. Pulse los botones ▲ o ▼ para seleccionar "Todos", "Agregado" o "Favoritos" y, después, pulse el botón ENTER.

La lista de canales que desee ver cuando pulse el botón CH.MGR.

Pulse el botón EXIT para salir.

Alternativo, pulse el botón CH MGR del mando a distancia para mostrar las listas de canales.

Visualización de la lista de canales

Puede mostrar una lista de todos los canales, de los agregados o favoritos.

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar “Gestor de Canales” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Todos", "Agregado" o "Favoritos" y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Canal" y, después, pulse el botón ENTER.

Para alternar entre todos los canales, los agregados o los favoritos pulse el botón (P.Mode) rojo del mando a distancia.

- Botón (P.Mode) rojo: Púlselo varias veces para seleccionar “Todos”, “Agregados”, or “Favoritos”.

Etiquetado de canales

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar “Nombre” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar el canal al que se va a asignar un nuevo nombre y pulse el botón ENTER □. Pulse los botones ▲ o ▼ para seleccionar una letra, un número o un espacio. (Se produce esta secuencia: A...Z, 0...9, +, -, o, /, espacio). Pulse el botón ▶ para pasar al siguiente campo, que quedará seleccionado. Seleccione una segunda letra o dígito pulsando los botones ▲ o ▼ , como antes. Repita el proceso para seleccionar los tres últimos dígitos. Cuando haya terminado, pulse el botón ENTER □ para asignar el nombre nuevo. Para borrar el nuevo nombre asignado, seleccione "Supr." pulsando los botones y pulse el botón ENTER □.

Pulse el botón EXIT para salir.

Los nombres de los canales emitidos digitalmente están asignados automáticamente y no pueden asignarlos los usuarios.

Sintonización fina de los canales analógicos

Utilice la sintonización fina para ajustar manualmente un determinado canal a fin de que la recepción sea óptima.

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Sintonia Fina" y, después, pulse el botón ENTERG.

2. Pulse los botones ◀ o ▶ para ajustar la sintonía con precisión.

Si no almacena en la memoria el canal que ha ajustado de manera precisa, los ajustes no se guardan.

1. Para memorizar la sintonía fina en la memoria del televisor, pulse el botón ENTER. Para reiniciar la sintonización fina, pulse el botón ▼ para seleccionar "Reiniciar" y pulse el botón ENTER.

Pulse el botón EXIT para salir.

Solo puede ajustarse la sintonizacion de los canales de television analogicos.

El simbolo "*" aparecera junto al nombre de los canales cuya sintonizacion se haya ajustado.

Comprobación de la potencia de la señal digital

A diferencia de los canales analógicos, cuya calidad de recepción puede variar desde "nebuloso" a claro, los canales digitales (HDTV) tienen una calidad de recepción perfecta o no se reciben en absoluto. Por tanto, a diferencia de los canales analógicos, no puede sintonizar ningún canal digital. Puede, no obstante, ajustar la antena para mejorar la recepción de los canales digitales disponibles.

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar “Intensidad señal” y, después, pulse el botón ENTER.

Si el medidor de potencia de señal indica que la señal es débil, ajuste físicamente su antena para incrementar la potencia de la señal. Continúe ajustando la antena hasta que encuentre la mejor posición con la señal más potente.

Pulse el botón EXIT para salir.

LNA (Low Noise Amplifier - Amplificador de ruido bajo)

Si el televisor está funcionando en una zona con señal débil, la función LNA puede mejorar la recepción (un amplificador previo de bajo ruido refuerza la señal entrante).

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Canal” y, después, pulse el botón ENTERG.

2. Pulse los botones ▲ o ▼ para seleccionar "LNA" y, después, pulse el botón ENTER.

3. Pulse los botones ▲ o ▼ para seleccionar "Enc." y, después, pulse el botón ENTER.

Pulse el botón EXIT para salir.

LNA funciona cuando la antena seleccionada es Aire o Cable. Los ajustes se almacenan de manera independiente para cada canal. (Consulte "Selección de la antena" en la página 32).

Uso del TV como pantalla de ordenador (PC)

Instalación del software en el equipo (según Windows XP)

A continuación se muestra una pantalla de configuración normal en un ordenador con Windows. No obstante, las pantallas reales en su PC probablemente serán diferentes, en función de su versión concreta de Windows y de su tarjeta de vídeo. Pero aunque las pantallas reales tengan un aspecto diferente, se aplicarán los mismos ajustes básicos e información en la mayoría de los casos. (Si no es así, póngase en contacto con el fabricante del ordenador o con un concesionario Samsung).

1. Primero, haga clic en "Control Panel (Panel de control)" en el menú Inicio de Windows.
2. Cuando aparezca la pantalla del Panel de control, haga clic en "Appearance and Themes (Apariencia y Temas)" y aparecerá un cuadro de diálogo.
3. Cuando aparezca la pantalla del Panel de control, haga clic en "Display (Pantalla)" y aparecerá un cuadro de diálogo.
4. Seleccione la ficha "Settings (Configuración)" en el cuadro de diálogo. La configuración de tamaño correcto (resolución) Modo óptimo: 1360 x 768 pixels

Si existe una opción de frecuencia vertical en el cuadro de diálogo de configuración de la pantalla, el valor correcto es "60" o "60 Hz". Si no, haga clic en "Aceptar" y salga del cuadro de diálogo.

Modos de visualización

Si la señal desde el sistema es igual al modo de señal estándar, la pantalla se ajustará automáticamente. Si la señal desde el sistema no es igual que el modo de señal estándar, deberá ajustar el modo efectuando una consulta en el manual del usuario de la tarjeta de vídeo; de lo contrario no podrá visualizar el vídeo. La imagen de pantalla se ha optimizado durante la fabricación para los modos de visualización enumerados a continuación.

Modo	Resolución	Frecuencia horizontal (kHz)	Frecuencia vertical (Hz)	Frecuencia del reloj de píxeles (MHz)	Polaridad de sincronización (H/V)
IBM	640 X 350	31,469	70,086	25,175	+ / -
	720 X 400	31,469	70,087	28,322	- / +
	640 X 480	31,469	59,940	25,175	- / -
VESA	640 x 480	35,000	70,000	28,560	- / -
	640 x 480	37,861	72,809	31,500	- / -
	640 x 480	37,500	75,000	31,500	- / -
	800 x 600	37,879	60,317	40,000	+ /+
	800 x 600	48,077	72,188	50,000	+ /+
	800 x 600	46,875	75,000	49,500	+ /+
	800 x 600	43,750	70,000	45,500	- / -
	1024 x 768	48,363	60,004	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1024 x 768	56,672	72,000	78,434	- / -
	1024 x 768	60,023	75,029	78,750	+ /+
	1360 x 768	47,712	60,015	85,800	+ /+

Cómo realizar el Ajuste automático

Utilice la función de Ajuste automático para que el aparato de TV ajuste automáticamente las señales de vídeo que el monitor recibe. La función también ajusta automáticamente con más configuración y ajusta los valores y las posiciones de la frecuencia.

➢ Esta función no está disponible en el modo DVI-Digital.

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
   Pulse los botones ▲ o ▼ para seleccionar "PC" y, después, pulse el botón ENTER.
   ➢ En primer lugar, cambie al modo PC.

1. Pulse los botones ▲ o ▼ para seleccionar “Ajuste Auto.” y, después, pulse el botón ENTER.

Pulse el botón EXIT para salir.

Ajuste de la calidad de la pantalla

El propósito del ajuste de la calidad de imagen es eliminar o reducir el ruido de la imagen. Si el ruido no desaparece sólo con la sintonización fina, realice los ajustes de frecuencia hasta el máximo y vuelva a realizar la sintonización fina. Después de reducir el ruido, vuelva a ajustar la imagen para que quede alineada en el centro de la pantalla.

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar “PC” y, después, pulse el botón ENTER.

En primer lugar, cambie al modo PC.

1. Pulse los botones ▲ o ▼ para seleccionar "Fijar la Imagen" y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Grueso" o "Fino" y, después, pulse el botón ENTER.

Pulse los botones ◀ o ▶ para ajustar la calidad de la pantalla. Pueden aparecer rayas verticales o la imagen tener poca definición.

Pulse el botón ENTER.

Pulse el botón EXIT para salir.

Cambio de la posición de la pantalla

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
   Pulse los botones ▲ o ▼ para seleccionar “PC” y, después, pulse el botón ENTER.
   En primer lugar, cambie al modo PC.

2. Pulse los botones ▲ o ▼ para seleccionar "Posición" y, después, pulse el botón ENTER.

3. Pulse los botones ▲ o ▼ para ajustar Posición V. Pulse los botones ◀ o ▶ para ajustar Posición H. Pulse el botón ENTER.

Pulse el botón EXIT para salir.

Inicio de la configuración de Posición de la pantalla o del Color

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
   Pulse los botones ▲ o ▼ para seleccionar “PC” y, después, pulse el botón ENTER.
   En primer lugar, cambie al modo PC.
2. Pulse los botones ▲ o ▼ para seleccionar “Reiniciar Imagen” y, después, pulse el botón ENTER.
   Pulse el botón EXIT para salir.

Configuración del Reloj

Establecer el reloj es necesario para usar las distintas características de temporizador del TV. Además, puede comprobar la hora mientras está viendo el TV. (Simplemente pulse INFO).

Opción 1: Ajuste manual del reloj

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
   Pulse los botones ▲ o ▼ para seleccionar “Tiempo” y, después, pulse el botón ENTER.

1. Pulse el botón ENTER para seleccionar "Reloj"

1. Pulse el botón ENTER para seleccionar "Modo Reloj" Pulse los botones ▲ o ▼ para seleccionar "Manual" y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Config. Reloj" y, después, pulse el botón ENTER.

1. Pulse los botones ◀ o ▶ para desplazarse a "Mes", "Día", "Año", "Hora", "Minuto", o "am/pm". Seleccione la fecha y la hora que desee pulsando los botones ▲ o ▼, pulse después el botón ENTER.

Pulse el botón EXIT para salir.

La hora actual aparecerá siempre que se pulse el botón INFO.

Puede ajustar el mes, el día, el año, la hora y el minuto directamente pulsando los botones numéricos del mando a distancia.

La hora actual aparecerá siempre que se pulse el botón INFO. Puede ajustar el mes, el día, el año, la hora y el minuto directamente pulsando los botones numéricos del mando a distancia.

Opción 2: Ajuste automático del reloj

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
   Pulse los botones ▲ o ▼ para seleccionar “Tiempo” y, después, pulse el botón ENTER.

2. Pulse el botón ENTER para seleccionar "Reloj"

3. Pulse el botón ENTER para seleccionar "Modo Reloj" Pulse los botones ▲ o ▼ para seleccionar "Auto" y, después, pulse el botón ENTER.

4. Pulse los botones ▲ o ▼ para seleccionar "Zona Tiempo" y, después, pulse el botón ENTERG.

5. Pulse los botones ▲ o ▼ para resaltar la zona horaria del área local (y para mover la selección a la zona horaria apropiada en el mapa de Estados Unidos), después pulse el botón ENTER.

6. Pulse los botones ▲ o ▼ para seleccionar "Tiempo Verano"; después pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar “Enc.” o “Apag.” y, después, pulse el botón ENTER.

Pulse el botón EXIT para salir.

Según la estación emisora y la señal, puede que el ajuste automático de la hora no se realice correctamente. En este caso, ajuste la hora manualmente.
La antena o el cable debe estar conectado para que se ajuste la hora automáticamente.

Configuración del Temporizador de sueño

El temporizador de desconexión apaga automáticamente el televisor después de un período prefijado (entre 30 y 180 minutos).

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar “Tiempo” y, después, pulse el botón ENTER.

Forma rápida de acceder al ajuste del temporizador de desconexión: Pulse el botón "SLEEP" que se encuentra en el mando a distancia.

1. Pulse los botones ▲ o ▼ para seleccionar “Temporizador” y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para ajustar "Minuto".

1. Pulse el botón ▶ para seleccionar "Activación".

Pulse los botones ▲ o ▼ para seleccionar "Enc." y, después, pulse el botón ENTER. Pulse el botón EXIT para salir.

Activación y desactivación del temporizador

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar “Tiempo” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar “T. de encendido” y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para ajustar "Hora" y pulse el botón ▶ para ir al paso siguiente. Ajuste otras opciones utilizando el mismo método que se indica anteriormente.

Cuando haya terminado, pulse el botón MENU para volver.

• La hora actual aparecerá siempre que se pulse el botón INFO.

• Puede ajustar la hora, los minutos, el canal y el directamente pulsando los botones numéricos del mando a distancia.

• Pulse los botones ▲ o ▼ para seleccionar "T. de apagado" y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para ajustar "Hora" y pulse el botón ▶ para ir al paso siguiente. Ajuste otras opciones utilizando el mismo método que se indica anteriormente.

Pulse el botón EXIT para salir.

Selección del idioma de menú

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER. Pulse los botones ▲ o ▼ para seleccionar “Idioma” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar el idioma apropiado: "Inglés", "Español" o "Francés". Pulse el botón ENTER. Pulse el botón EXIT para salir.

Ajuste del modo Pantalla Azul

Si no se recibe ninguna señal o ésta es muy débil, una pantalla azul sustituye de forma automática la imagen con interferencias. Si desea continuar viendo la imagen deficiente, debe definir el modo “Pantalla Azul” en “Apag.”.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Imagen” y, después, pulse el botón ENTER ^ⓧ .
2. Pulse los botones ▲ o ▼ para seleccionar “Pantalla Azul” y, después pulse el botón ENTER ^ⓨ .

1. Pulse los botones ▲ o ▼ para seleccionar “Enc.” o “Apag.” y, después, pulse el botón ENTER. Pulse el botón EXIT para salir. ➢ Si se pulsan los botones ▲ o ▼ se alterna entre “Enc.” y “Apag.”.

Selección del Modo película

Enc.: detecta y procesa automáticamente las señales de las películas procedentes de todos los orígenes y ajusta la imagen para conseguir una calidad óptima. Apag.: desactiva el Modo película.

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Imagen” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar “Modo película” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Enc." y, después, pulse el botón ENTER.

Pulse el botón EXIT para salir.

➢ El Modo película se admite en TV, VIDEO, S-VIDEO, y COMPONENTE 480i.

Reducción digital del ruido

Si la señal de emisión que recibe el televisor es débil, puede activarse la función de reducción digital del ruido (Digital Noise Reduction) para reducir la estática y las imágenes superpuestas que pueden aparecer en la pantalla.

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Imagen” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar "Digital NR" y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Enc." y, después, pulse el botón ENTER.

Pulse el botón EXIT para salir.

Uso del Modo Juego

Si se conecta a una consola de videojuegos como PlayStation™ o Xbox™, podrá obtener sensaciones más realistas, seleccionando Modo juego.

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar “Modo Juego” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar "Enc." o "Apag." y, después, pulse el botón ENTER.

2. Pulse el botón EXIT para salir.

Si desea desconectarse de la consola de videojuegos y conectar otro dispositivo externo, cancele Modo juego en el menú de la imagen.

Si ve la televisión en Modo juego, la pantalla tiembla ligeramente.
➢ Modo juego no está disponible en el modo de TV.

La función subtítulo analógico funciona en un modo de canal RF analógico o en modo de señal externa.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para seleccionar "Subtítulo" y, después, pulse el botón ENTER.

3. Pulse el botón ENTER para seleccionar "Subtítulo". Pulse los botones ▲ o ▼ para seleccionar "Enc." y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar “Modo de Subtítulo” y, después, pulse el botón ENTER. Pulse los botones ▲ o ▼ para seleccionar el submenú que desee (Programado, CC1\~CC4, o Texto1\~Texto4); pulse después el botón ENTER. Pulse el botón EXIT para salir.

- El valor predeterminado es "CC1".

• CC1: El servicio primario de subtítulos sincronizados. Son subtítulos en el idioma principal que debe estar sincronizado con el sonido, preferiblemente que coincida con la secuencia específica.
• CC2: Subtítulos especiales de uso no sincronizado. Este canal transporta datos que están destinados a ampliar la información del programa.
• CC3: Servicio de subtítulos secundarios sincronizados. Datos alternativos de subtítulos relacionados con el programa, típicamente subtítulos del segundo idioma.
• CC4: Subtítulos especiales de uso no sincronizado. Similar a CC2.
• Texto1: Primer servicio de texto. Se puede tratar de varios datos no relacionados con programa alguno.
• Texto2: Segundo servicio de texto. Datos adicionales, normalmente sin relación con programa alguno.

• Texto3/Texto4: Tercer y cuarto servicios de texto. Estos canales de datos sólo se deben usar si Texto1 y Texto2 no son suficientes.

• La función Subtítulo no está disponible en los modos COMPONENTE (480p, 720p, 1080i), ni HDMI.

• La disponibilidad de los subtítulos depende del programa que se esté emitiendo.

La función Subtítulo digital funciona en canales digitales.

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar "Subtítulo" y, después, pulse el botón ENTER.
3. Pulse el botón ENTER para seleccionar "Subtítulo".
   Pulse los botones ▲ o ▼ para seleccionar “Enc.” y, después, pulse el botón ENTER.

4. Pulse los botones ▲ o ▼ para seleccionar "Modo de Subtítulo" y, después, pulse el botón ENTER.
   Pulse los botones ▲ o ▼ para seleccionar el submenú (Programado, Servicio1\~Servicio6, CC1\~CC4 o Texto1\~Texto4) que desee; pulse después el botón ENTER.

5. Pulse los botones ▲ o ▼ para seleccionar "Opciones - Subtítulos" y, después, pulse el botón ENTER.

La función "Opciones - Subtítulos" sólo está disponible cuando puede seleccionarse "Servicio1\~Servicio6" en el modo "Modo de Subtítulo".
Los modos de subtitulación Servicio 1-6 pueden no estar disponibles según el tipo de emisión.

1. Pulse los botones ▲ o ▼ para seleccionar "Tamaño" y, después, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar la opción deseada para el Subtítulo; después pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar las opciones de submenú que desee (vea las opciones en la pagina siguiente) y pulse el botón ENTERG.

Pulse el botón EXIT para salir.

La disponibilidad de los subtítulos depende del programa que se esté emitiendo.
La opción "Programado" significa que se sigue el estándar establecido por el emisor.

- Tamaño: Esta opción consta de “Programado”, “Pequeño”, “Normal” y “Grande”. El valor predeterminado es “Normal”.

- Tipo de letra: Esta opción consta de “Programado”, “Estilo 0-Estilo 7”. Puede cambiar el tipo de letra que desee. El valor predeterminado es “Estilo 0”.

- Color primer plano: Esta opción consta de “Programado”, “Blanco”, “Negro”, “Rojo”, “Verde”, “Azul”, “Amarillo”, “Magenta”, y “Cián”. Puede cambiar el color del texto. El valor predeterminado es Blanco.

- Color de fondo: Esta opción consta de “Programado”, “Blanco”, “Negro”, “Rojo”, “Verde”, “Azul”, “Amarillo”, “Magenta”, y “Cián”. Puede cambiar el color del fondo de los subtítulos. El valor predeterminado es “Negro”.

- Opacidad prim. plano: Esta opción consta de "Programado", "Transparente", "Traslúcido", "Sólido" e "Intermitente". Puede cambiar la opacidad de la letra.

- Opacidad del fondo: Esta opción consta de "Programado", "Transparente", "Traslúcido", "Sólido" e "Intermitente". Puede cambiar la opacidad del fondo de los subtítulos.

- Regresar al predeter.: Esta opción reajusta las opciones "Tamaño", "Tipo de letra", "Color primer plano", "Color de fondo", "Opacidad prim. plano" y "Opacidad del fondo" a sus valores predeterminados.

Pulse el botón CAPTION del mando a distancia varias veces para seleccionar "On"(encendido) u "Off"(apagado)

Ajusta la transparencia de la pantalla del menú.

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar “Transpar. Del menú” y, después, pulse el botón ENTER.

1. Pulse los botones ▲ o ▼ para seleccionar el nivel y pulse después el botón ENTER.

Pulse el botón EXIT para salir.

Uso de la función de ahorro de energía

Esta función ajusta el brillo del televisor, lo cual reduce el consumo de energía. Si desea ver la televisión por la noche, ajuste la opción del modo “Ahorro energía” en “Alto”; sus ojos se lo agradecerán y, además, reducirá el consumo de energía.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTERG.

2. Pulse los botones ▲ o ▼ para seleccionar “Ahorro energía” y, después, pulse el botón ENTER. Seleccione la opción deseada (Apag., Bajo, Medio, Alto) pulsando los botones ▲ o ▼. Pulse el botón ENTER.

Pulse el botón EXIT para salir.

Para seleccionar el modo de ahorro de energía que ha configurado, pulse el botón E.SAVING del mando a distancia.

Ajuste de la función de ayuda

Muestra la ayuda sobre las funciones del menú.

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para seleccionar “Función de Ayuda” y, después, pulse el botón ENTER.

3. Pulse los botones ▲ o ▼ para seleccionar "Enc." y, después, pulse el botón ENTER.

Pulse el botón EXIT para salir.

➢ El valor predeterminado de la Función de Ayuda es Enc.

Uso de V-Chip

La función V-Chip bloquea automáticamente la programación que se considera inadecuada para los niños. El usuario debe introducir primero un código PIN (número de identificación personal) antes de establecer o cambiar las restricciones de V-Chip.

Si se ha activado la función V-chip, las opciones de PIP no funcionan.

Ajuste del número de identificación personal (código PIN)

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar "V-Chip" y, después, pulse el botón ENTER.
   Aparecerá el mensaje “Ingresar Código”. Escriba su código PIN de 4 dígitos.
   ➢ El código PIN predeterminado para un televisor nuevo es "0-0-0-0

1. Aparecerá la pantalla "V-Chip".

Pulse los botones ▲ o ▼ para seleccionar “Cambiar Código” y, después, pulse el botón ENTER.

Aparecerá la pantalla Cambiar Código. Escriba un nuevo código PIN de 4 dígitos. En cuanto introduzca los 4 dígitos, aparece la pantalla “Confirmar Nuevo Código”. Vuelva a escribir los 4 dígitos. Cuando desaparezca la pantalla de confirmación, el código quedará memorizado.

Pulse el botón EXIT para salir.

Si olvida su código, pulse los botones del mando a distancia siguiendo la secuencia siguiente, que restablece el código a 0-0-0-0: Power Off → Mute → 8 → 2 → 4 → Power On.

Cómo activar/desactivar V-Chip

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para seleccionar "V-Chip" y, después, pulse el botón ENTER.
   Aparecerá el mensaje “Ingresar Código”. Escriba su código PIN de 4 dígitos.

3. Aparecerá la pantalla "V-Chip". Para activar la función V-Chip, pulse el botón ENTER para que "Bloqueo V-Chip" se ajuste en "Enc". (Si se pulsan repetidamente los botones ▲ o ▼ se alterna entre "Enc." y "Apag.". Pulse el botón ENTER.

Pulse el botón EXIT para salir.

Configuración de Restricciones usando la sección “Guías pater. TV”

Primero, establezca un número de identificación personal (PIN) y active V-Chip. (Consulte la sección anterior). Las restricciones del bloqueo de programas se pueden establecer mediante dos métodos: Las guía de programas o la clasificación MPAA.

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar "V-Chip" y, después, pulse el botón ENTER.
   Aparecerá el mensaje “Ingresar Código”. Escriba su código PIN de 4 dígitos.

1. Aparecerá la pantalla "V-Chip". Pulse los botones ▲ o ▼ para seleccionar "Guías pater. TV" y, después, pulse el botón ENTER.

2. Aparecerá la pantalla "Guías pater. TV".

Pulse los botones ▲ o ▼ para seleccionar una de las seis categorías basadas en la edad:

• TV-Y: Niños pequeños• TV-Y7: Niños de más de 7 años

• TV-G: Todos los públicos• TV-PG: Acompañados de un adulto• TV-14: Mayores de 14 años• TV-MA: Para adultos

1. En este punto, ya ha se seleccionado una de las clasificaciones.

Pulse el botón ENTER. Según la configuración, se seleccionará un símbolo 🔒. (En blanco = Desbloqueada, 🔒 = Bloqueada)

Mientras se selecciona “💡”, pulse el botón ENTER para bloquear o desbloquear la categoría. Para seleccionar una clasificación de TV distinta, pulse los botones ▲ o ▼ y, después, repita el proceso.

Perm. todo: Se pulsa para desbloquear todos los programas de televisión. / Bloq. todo: Se pulsa para bloquear todos los programas de televisión.
TV-Y, TV-Y7, TV-G, TV-PG, TV-14 y TV-MA incluyen opciones adicionales. Consulte el paso siguiente para cambiar las subclasificaciones:
FV: Fantasia y violencia / D: Diálogos con alusiones sexuales / L: Lenguaje adulto / S: Situaciones sexuales / V: Violencia
La opción V-Chip bloqueará automáticamente ciertas categorías que son “más restrictivas”. Por ejemplo, si bloquea la categoría “TV-Y”, automáticamente se bloqueará TV-Y7. De manera similar, si bloquea la categoría TV-G, todas las categorías en el grupo “adolescente” quedarán bloqueadas (TV-G, TV-PG, TV-14, y TV-MA).
Las subclasificaciones (D, L, S, V) funcionan de manera similar. (Consulte la sección siguiente).

1. Cómo establecer las subclasificaciones FV, D, L, S, y V.

Primero, seleccione una de las clasificaciones de TV: TV-Y, TV-Y7 TV-G, TV-PG, TV-14, o TV-MA (consulte el paso 4, en la página anterior) y pulse el botón ▶. Por cada subclasificación aparecerá un símbolo “ 🔒”.

Con el “💡” seleccionado, pulse el botón ENTER para ir a la subclasificación. Pulse ENTER para bloquear la subclasificación.

Para seleccionar una clasificación de TV distinta, pulse los botones ▲ o ▼, después, repita el proceso.

La opción V-chip bloqueará automáticamente ciertas categorías que son “más restrictivas”. Por ejemplo, si bloquea la subclasificación “L” en TV-PG, las subclasificaciones “L” en TV-14 y TV-MA se bloquearán automáticamente.

1. Pulse el botón MENU para borrar todas las pantallas. (O continúe en la sección siguiente y establezca restricciones adicionales según los códigos MPAA.)

Estas categorías se dividen en dos grupos: TV-Y y TV-Y7 (niños pequeños y niños a partir de 7 años), y TV-G a TV-MA (todos los demás). Las limitaciones para estos grupos funcionan de forma independiente. Si en la familia hay niños muy pequeños y adultos jóvenes, la opción Guía de programas debe configurarse por separado para grupo de edad. (Consulte el siguiente paso.)

Configuración de las restricciones mediante las clasificaciones MPAA: G, PG, PG-13, R, NC-17, X, NR

El sistema de clasificación MPAA utiliza el sistema de la MPAA (Motion Picture Association of America, Asociación americana de cinematografía) que se aplica principalmente en las películas. Si el bloqueo de V-Chip está activado, el televisor bloqueará automáticamente programas que estén codificados con clasificaciones rechazables (de la MPAA o de televisión).

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.
2. Pulse los botones ▲ o ▼ para seleccionar "V-Chip" y, después, pulse el botón ENTER.
   Aparecerá el mensaje “Ingresar Código”. Escriba su código PIN de 4 dígitos.

1. Aparecerá la pantalla "V-Chip".

Pulse los botones ▲ o ▼ para seleccionar “Clas. MPAA” y, después, pulse el botón ENTER.

1. Aparecerá la pantalla "Clas. MPAA".

Pulse varias veces los botones ▲ o ▼ para seleccionar una categoría concreta de MPAA. Pulsando los botones ▲ o ▼ pasará secuencialmente por todas las categorías MPAA:

• G: Todos los públicos (sin restricciones).
• PG: Se sugiere la compañía de un adulto.
- PG-13: Menores acompañados de un adulto.
- R: (Restringido. Los niños menores de 17 años deben estar acompañados por un adulto).
- NC-17: Prohibida la entrada a menores de 17 años.
• X: Sólo adultos.
- NR: Sin clasificacion.

Perm. todo: Se pulsa para desbloquear todos los programas de televisión. / Bloq. todo: Se pulsa para bloquear todos los programas de televisión.
Con una determinada categoría seleccionada, pulse el botón ENTER para activarla. En la pantalla aparecerá un símbolo “ 🔒 ” seleccionado.
Pulse el botón ENTER para bloquear o desbloquear la categoría.
La opción V-chip bloqueará automáticamente cualquier categoría que sea “más restrictiva”. Por ejemplo, si bloquea la categoría “PG-13”, también se bloquearán automáticamente “R”, “NC-17” y “X”.

Cómo configurar las restricciones en el idioma “Inglés Canadiense”

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para seleccionar "V-Chip" y, después, pulse el botón ENTER.
   Aparecerá el mensaje "Ingresar Código". Escriba su código PIN de 4 dígitos.

3. Pulse los botones ▲ o ▼ para seleccionar "Inglés Canadiense" y, después, pulse el botón ENTER.

4. Pulse los botones ▲ o ▼ para seleccionar la restricción apropiada.

Pulse el botón ENTER para activar la restricción seleccionada.

Pulse el botón EXIT para salir.

Perm. todo: Se pulsa para desbloquear todos los programas de televisión / Bloq. todo: Se pulsa para bloquear todos los programas de televisión.

• E: La programación de exención incluye...noticias, deportes, documentales y la programación de otra información, programas de entrevistas y programas de variedades.
• C: Programación para niños menores de 8 años.
• C8+: Programación generalmente considerada aceptable para niños mayores de 8 años sin acompañamiento de adultos.
• G: Programación general, ideal para todas las audiencias.
  • PG: Supervisión paterna.
• 14+: La programación contiene temas y contenidos que puede que no sean adecuados para menores de 14 años.
• 18+: Programación para adultos.

Cómo configurar las restricciones en el idioma ‘Francés Canadiense’

1. Pulse el botón MENU para ver el menú en pantalla.
   Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, después, pulse el botón ENTER.

2. Pulse los botones ▲ o ▼ para seleccionar "V-Chip" y, después, pulse el botón ENTER.
   Aparecerá el mensaje “Ingresar Código”. Escriba su código PIN de 4 dígitos.

3. Pulse los botones ▲ o ▼ para seleccionar “Francés Canadiense” y, después, pulse el botón ENTER.

4. Pulse los botones ▲ o ▼ para seleccionar la restricción apropiada.

Pulse el botón ENTER para activar la restricción seleccionada.

Pulse el botón EXIT para salir.

Perm. todo: Se pulsa para desbloquear todos los programas de televisión / Bloq. todo: Se pulsa para bloquear todos los programas de televisión.

• E: La programación de exención incluye...noticias, deportes, documentales y la programación otra información, programas de entrevistas y programas de variedades.
  • G: General.
• 8 ans+: No recomendada para niños pequeños.
• 13 ans+: Es posible que la programación no sea adecuada para niños menores de 13 años.
• 16 ans+: Es posible que la programación no sea adecuada para niños menores de 16 años.
• 18 ans+: Programación restringida para adultos.

Identificación de problemas

Si parece que el TV no funciona correctamente, en primer lugar compruebe esta lista de posibles problemas y soluciones.Si no funciona ninguno de estos consejos, llame al centro de servicio más cercano.
Problema	Posible Solutión
Imagen deficiente.	Intente sintonizar otro canal.Ajuste la antena.Compruebe las conexiones de todos los cables.
Calidad de sonido deficiente.	Intente sintonizar otro canal.Ajuste la antena.
No hay imagen o sonido.	Intente sintonizar otro canal.Pulse el botón SOURCE.Compruebe que el TV esté conectado.Compruebe las conexiones de la antena.
No se percibe ningún sonido, o muy bajo, con el volumen al máximo.	Primero, compruebe el volumen de los aparatos conectados al TV (por ejemplo, un receptor digital, DTV, DVD, receptor de cable, VCR, etc.). A continuación, ajuste el volumen del TV según sea más conveniente.
La imagen rueda verticalmente.	Compruebe todas las conexiones de cable.
El TV funciona de forma irregular.	Desconecte el TV durante 30 segundos y, después, intente que funcione otra vez.
El televisor no se enciende.	Compruebe que la toma de la pared funciona.
Anomalías del mando a distancia.	Remplace las pilas del mando a distancia.Limpie el borde superior del mando a distancia (ventana de transmisión).Compruebe los terminales de la pila.
Mensaje “Verificar cable señal”.	Compruebe que el cable de señal esté conectado firmemente con las fuentes del PC.
Mensaje “Modo no compatible”.	Compruebe la resolución máxima y la frecuencia del adaptador de vídeo.Compare estos valores con los datos de los modos de Pantalla.
Problema en pantalla con la emisión digital.	Compruebe la potencia de la señal digital y la antena de entrada.
La imagen es demasiado clara o demasiado oscura.	Ajuste Luminos. y Contraste.Ajuste la función Fino.
Unas barras horizontales parpadean, tiemblan u oscilan en la imagen.	Ajuste la función Grueso y después ajuste la función Fino.
Unas barras verticales parpadean, tiemblan u oscilan en la imagen.	Ajuste la función Grueso y después ajuste la función Fino.
La pantalla está negra y el indicador luminoso de alimentación parpadea constantemente.	Compruebe lo siguiente en el equipo: Alimentación, Cable de señal.El TV utiliza su sistema de gestión de energía.Mueva el ratón del equipo o pulse una tecla del teclado.
La imagen no es estable y parece vibrar cuando se conecta el ordenador en la entrada de PC.	Si el ajuste no es correcto, use la utilidad del ordenador para cambiar los ajustes de pantalla.➢ El televisor admite funciones de visualización multiscan dentro del siguiente rango de frecuencias:
	Frecuencia horizontal (kHz) 30~60
	Frecuencia vertical (Hz) 60~75
	Índice de barrido máximo (at 60 Hz) 1360 x 768
La imagen no está centrada en la pantalla.	Ajuste la posición horizontal y vertical.La posición de la pantalla se debe ajustar respecto a la fuente de salida (por ejemplo, STB) con una señal digital.
Si se muestra una imagen inmóvil durante un período de tiempo prolongado, pueden aparecer imágenes residuales o borrosas.	Cuando tenga que dejar el monitor sin utilizar por un período de tiempo prolongado, ajuste la configuración de modo que el monitor entre automáticamente en modo de ahorro de energía o active el protector de pantalla para visualizar imágenes móviles.

El panel LCD TFT utiliza un panel que consta de muchos píxeles de ínfimo tamaño (LN-S2641D: 3.147.264, LN-S3241D: 3.147.264, LN-S4041D: 3.147.264) que requieren de una tecnología altamente sofisticada para su fabricación. Sin embargo, pueden haber unos pocos píxeles poco iluminados u oscuros en pantalla. Estos píxeles no suponen una merma en el funcionamiento del producto.

1. Coloque hacia abajo el TV sobre un paño suave o un almohadón sobre una mesa.
2. Coloque el soporte en el orificio de la parte inferior del televisor.
3. Inserte el tornillo en el orificio indicado y apriételo.

Desconexión del soporte

1. Coloque hacia abajo el TV sobre un paño suave o un almohadón sobre una mesa.
2. Desmonte los 4 tornillos de la parte posterior del TV.
3. Separe el soporte del TV.
4. Cubra con una tapa el orificio inferior.

Instalación del Kit de montaje en la pared (LN-S2641D)

Esta instalación está indicada para acoplar el kit de montaje sobre una pared.

Para otros materiales de construcción, póngase en contacto con su distribuidor habitual.

Este TV admite la base de montaje de 200 mm x 100 mm compatible con VESA.

Componentes (Vendido por separado)

a Soporte de pared

b Soporte de aparato

Cómo ensamblar el Soporte de montaje de pared

1 ① Marque en la pared donde se han de hacer los orificios.

② Mediante un taladro, realize un orificio de unos 35 mm de profundidad en el lugar marcado.

③ Fije los anclajes e en cada orificio de la pared.
④ Monte el soporte de pared a sobre la pared con tornillos de madera d

después de acoplar los anclajes e en el soporte de pared a.

Nota: Si el soporte no está firmemente fijado en la pared, el TV LCD puede caerse.

2 ① Desconecte la alimentación y el cordón eléctrico de la toma de corriente.

② Coloque hacia abajo el TV sobre un paño suave o un almohadón sobre una mesa.
③ Acople el soporte del aparato ⓑ sobre la parte posterior del televisor y apriete los tornillos Ⓒ.

②

3 ① Inserte los 3 Colgadores del soporte del aparato b en los surcos del soporte de pared a.
② Fije el soporte del aparato ⓑ y el soporte de pared ⓐ con los tornillos ⓒ.

Nota: Antes de montar el televisor en la pared debe conectar los cables.

①

Esta instalación está indicada para acoplar el kit de montaje sobre una pared.

Para otros materiales de construcción, póngase en contacto con su distribuidor habitual.

Este TV admite la base de montaje de 200 mm x 200 mm compatible con VESA.

Componentes (Vendido por separado)

Cómo ensamblar el Soporte de montaje de pared

1 ① Marque en la pared donde se han de hacer los orificios.

② Mediante un taladro, realize un orificio de unos 35 mm de profundidad en el lugar marcado.

③ Fije los anclajes e en cada orificio de la pared.
④ Monte el soporte de pared a sobre la pared con tornillos de madera d

después de acoplar los anclajes e en el soporte de pared a.

Nota: Si el soporte no está firmemente fijado en la pared, el TV LCD puede caerse.

2 ① Desconecte la alimentación y el cordón eléctrico de la toma de corriente.

② Coloque hacia abajo el TV sobre un paño suave o un almohadón sobre una mesa.
③ Acople el soporte del aparato ⓑ sobre la parte posterior del televisor y apriete los tornillos Ⓒ.

3 ① Inserte los 3 Colgadores del soporte del aparato b en los surcos del soporte de pared a.
② Fije el soporte del aparato ⓑ y el soporte de pared ⓐ con los tornillos ⓕ.

Nota: Antes de montar el televisor en la pared debe conectar los cables.

①

Uso del cierre antirrobo kensington

El bloqueo Kensington es un dispositivo que se usa para fijar físicamente el sistema cuando se usa en un lugar público.

El dispositivo de bloqueo debe adquirirse por separado. La apariencia y el método de bloqueo pueden diferir de la ilustración según los fabricantes.

Consulte el manual proporcionado con el bloqueo Kensington para usarlo correctamente.

1. Inserte el dispositivo de bloqueo en la ranura Kensington del TV LCD (Figura 1) y gírelo en el sentido del bloqueo (Figura 2).
2. Conecte el cable del bloqueo Kensington.
3. Fije el bloqueo Kensington a un mueble o a un objeto pesado que no se mueva.

Especificaciones

Nombre del Modelo	LN-S2641D	LN-S3241D	LN-S4041D
Tamaño de pantalla (Diagonal)	26 pulg.	32 pulg.	40 pulg.
Fuente de alimentación	AC110V-120V 60Hz	AC110V-120V 60Hz	AC110V-120V 60Hz
Consumo de energía	133 W	165 W	218 W
PC Resolución	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz
SonidoSalida	5W X 2	10W X 2	10W X 2
Dimensiones (An x Pr x Al)Cuerpo principalCon soporte	754 X 79 X 465 mm(26,69 X 3,11 X 18,31 pulg.)754 X 226 X 519 mm(26,69 X 8,90 X 20,43 pulg.)	892,5 X 82 X 544 mm(35,14 X 3,23 X 21,42 pulg.)892,5 X 249 X 615 mm(35,14 X 9,80 X 24,21 pulg.)	1100,5 X 95 X 661 mm(63,33 X 3,74 X 26,02 pulg.)1100,5 X 330 X 732,5 mm(43,33 X 12,99 X 28,84 pulg.)
PesoCon el soporte	10,7 kg (23,59 lbs)	13,9 kg (30,64 lbs)	23,7 kg (52,25 lbs)
Factores medioambientalesTemperatura de funcionamientoHumedad de funcionamientoTemperatura de almacenamientoHumedad de almacenamiento	Entre 10 °C y 40 °C (50 °F a 104 °F)Del 10 % al 80 %, sin condensaciónEntre -20 °C y 45 °C (-4 °F a 113 °F)Del 5 % al 95 %, sin condensación	Entre 10 °C y 40 °C (50 °F a 104 °F)Del 10 % al 80 %, sin condensaciónEntre -20 °C y 45 °C (-4 °F a 113 °F)Del 5 % al 95 %, sin condensación	Entre 10 °C y 40 °C (50 °F a 04 °F)Del 10 % al 80 %, sin condensaciónEntre -20 °C y 45 °C (-4 °F a 113 °F)Del 5 % al 95 %, sin condensación

Esta pagina se ha dejado en blanco expresamente.
