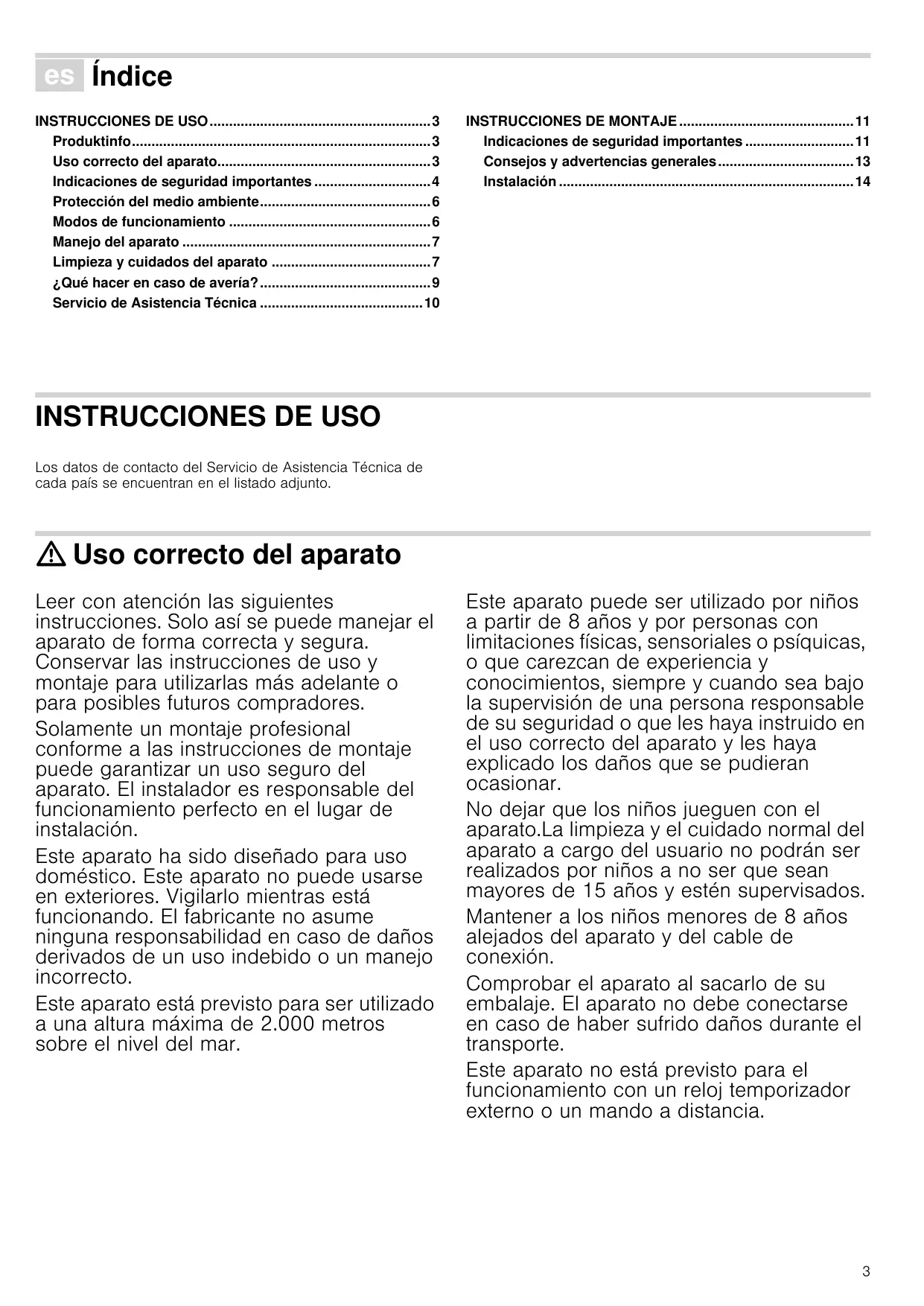

MANUAL DE USUARIO 3BI998HNC BALAY
manual de instrucciones
[es] Instrucciones de uso y montaje ..... 3
Uso correcto del aparato....3
Indicaciones de seguridad importantes ....4
Protección del medio ambiente....6
Modos de funcionamiento ......6
Manejo del aparato ....7
Limpieza y cuidados del aparato ....7
¿Qué hacer en caso de avería?......9
Servicio de Asistencia Técnica ....10

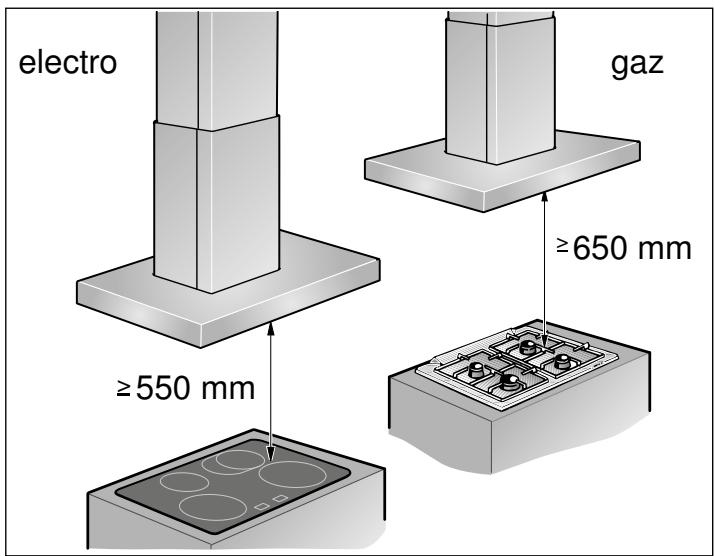

INSTRUCCIONES DE MONTAJE....11
Indicaciones de seguridad importantes ....11
Consejos y advertencias generales....13
Instalación....14
INSTRUCCIONES DE USO
Los datos de contacto del Servicio de Asistencia Técnica de cada país se encuentran en el listado adjunto.
Uso correcto del aparato
Leer con atención las siguientes instrucciones. Solo así se puede manejar el aparato de forma correcta y segura.
Conservar las instrucciones de uso y montaje para utilizarlas más adelante o para posibles futuros compradores.
Solamente un montaje profesional conforme a las instrucciones de montaje puede garantizar un uso seguro del aparato. El instalador es responsable del funcionamiento perfecto en el lugar de instalación.
Este aparato ha sido diseñado para uso doméstico. Este aparato no puede usarse en exteriores. Vigilarlo mientras está funcionando. El fabricante no asume ninguna responsabilidad en caso de daños derivados de un uso indebido o un manejo incorrecto.
Este aparato está previsto para ser utilizado a una altura máxima de 2.000 metros sobre el nivel del mar.
Este aparato puede ser utilizado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o psíquicas, o que carezcan de experiencia y conocimientos, siempre y cuando sea bajo la supervisión de una persona responsable de su seguridad o que les haya instruido en el uso correcto del aparato y les haya explicado los daños que se pudieran ocasionar.
No dejar que los niños jueguen con el aparato. La limpieza y el cuidado normal del aparato a cargo del usuario no podrán ser realizados por niños a no ser que sean mayores de 15 años y estén supervisados.
Mantener a los niños menores de 8 años alejados del aparato y del cable de conexión.
Comprobar el aparato al sacarlo de su embalaje. El aparato no debe conectarse en caso de haber sufrido daños durante el transporte.
Este aparato no está previsto para el funcionamiento con un reloj temporizador externo o un mando a distancia.
⚠️ Indicaciones de seguridad importantes
¡Peligro de asfixia!
El material de embalaje es peligroso para los niños. No dejar que los niños jueguen con el material de embalaje.

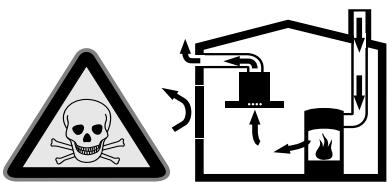

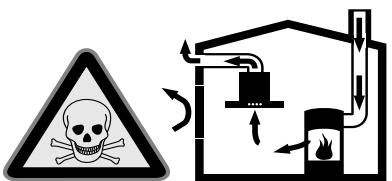

¡Peligro mortal!
Los gases de combustión que se vuelven a aspirar pueden ocasionar intoxicaciones. Garantice una entrada de aire suficiente si el aparato se emplea en modo de funcionamiento en salida de aire al exterior junto con un equipo calefactor dependiente del aire del recinto de instalación.
Los equipos calefactores que dependen del aire del recinto de instalación (p. ej., calefactores de gas, aceite, madera o carbón, calentadores de salida libre, calentadores de agua) adquieren aire de combustión del recinto de instalación y evacuan los gases de escape al exterior a través de un sistema extractor (p. ej., una chimenea).
En combinación con una campana extractora conectada se extrae aire de la cocina y de las habitaciones próximas; sin una entrada de aire suficiente se genera una depresión. Los gases venenosos procedentes de la chimenea o del hueco de ventilación se vuelven a aspirar en las habitaciones.
Por tanto, asegurarse de que siempre haya una entrada de aire suficiente.
■ Un pasamuros de entrada/salida de aire no es garantía por sí solo del cumplimiento del valor límite.
A fin de garantizar un funcionamiento seguro, la depresión en el recinto de instalación de los equipos calefactores no debe superar 4 Pa (0,04 mbar). Esto se consigue si, mediante aberturas que no se pueden cerrar, p. ej., en puertas, ventanas, en combinación con un pasamuros de entrada/salida de aire o mediante otras medidas técnicas, se puede hacer recircular el aire necesario para la combustión.
Pedir siempre asesoramiento al técnico competente de su región, que estará en condiciones de evaluar todo el sistema de ventilación de su hogar y recomendarle las medidas adecuadas en materia de ventilación.
Si la campana extractora se utiliza exclusivamente en funcionamiento en recirculación, no hay limitaciones para el funcionamiento.
¡Peligro de incendio!
- Los depósitos de grasa del filtro antigrasa pueden prenderse. Limpiar regularmente los filtros antigrasa. No usar nunca el aparato sin filtro antigrasa.
- Los depósitos de grasa del filtro de grasas pueden prenderse. Nunca trabaje con una llama directa cerca del aparato (p. ej., flambear). Instalar el aparato cerca de un equipo calefactor para combustibles sólidos (p. ej., madera o carbón) solo si se dispone de una cubierta cerrada no desmontable. No deben saltar chispas.
- El aceite caliente y la grasa se inflaman con facilidad. Estar siempre pendiente del aceite caliente y de la grasa. No apagar nunca con agua un fuego. Apagar la zona de cocción. Sofocar con cuidado las llamas con una tapa, una tapa extintora u otro medio similar.
- Los fogones de gas en los que no se haya colocado ningún recipiente para cocinar encima, generan gran cantidad de calor durante su funcionamiento. Eso puede dañar o incendiar el aparato de ventilación situado encima. Utilizar los fogones de gas únicamente colocando encima recipientes para cocinar.
- Cuando se usan simultáneamente varios fogones de gas se genera mucho calor. Eso puede dañar o incendiar el aparato de ventilación situado encima. No utilizar simultáneamente durante más de 15 minutos dos zonas de cocción de gas con una llama grande. Un quemador grande con más de 5 kW (wok) equivale a la potencia de dos quemadores de gas.
¡Peligro de quemaduras!
Las partes accesibles se calientan durante el funcionamiento. No tocar nunca las partes calientes. No dejar que los niños se acerquen.
- El aparato se calienta durante el funcionamiento. Antes de proceder a la limpieza del aparato, dejar que se enfríe.
¡Peligro de lesiones!
Las piezas internas del aparato pueden tener bordes afilados. Usar guantes protectores.
- Los objetos situados sobre el aparato pueden caerse. No colocar objetos sobre el aparato.
- La luz de las iluminaciones LED es muy deslumbrante y puede dañar los ojos (grupo de riesgo 1). No mirar más de 100 segundos directamente a las luces LED encendidas.
¡Peligro de descarga eléctrica!
- Un aparato defectuoso puede ocasionar una descarga eléctrica. No conectar nunca un aparato defectuoso.
Desenchufar el aparato de la red o desconectar el interruptor automático del cuadro eléctrico. Avisar al Servicio de Asistencia Técnica.
Las reparaciones inadecuadas son peligrosas. Las reparaciones y la sustitución de cables de conexión defectuosos solo pueden ser efectuadas por personal del Servicio de Asistencia Técnica debidamente instruido. Si el aparato está averiado, desenchufarlo de la red o desconectar el interruptor automático del cuadro eléctrico. Avisar al Servicio de Asistencia Técnica. - No utilizar ni limpiadores de alta presión ni por chorro de vapor. La humedad interior puede provocar una descarga eléctrica.
■ Si penetra humedad, eso puede causar una descarga eléctrica. Limpiar el aparato solo con un paño húmedo. Antes de la limpieza hay que desconectar el enchufe o los fusibles de la caja de fusibles.
Causas de daños
¡Atención!
Peligro de daños por corrosión Encender siempre el aparato cuando se vaya a cocinar con el fin de evitar la formación de agua condensada. El agua condensada puede conllevar daños por corrosión.
Limpiar de inmediato las bombillas defectuosas para evitar una sobrecarga en el resto.
Peligro de daños por humedad en el interior del sistema electrónico. No limpiar nunca los elementos de mando con un paño húmedo.
Daños en la superficie en caso de limpieza indebida. Limpiar las superficies de acero inoxidable siempre en la dirección del pulido. No utilizar limpiadores específicos para acero inoxidable para la limpieza de los elementos de mando.
Daños en la superficie en caso de utilizar productos de limpieza abrasivos o corrosivos. No utilizar nunca productos de limpieza abrasivos o corrosivos.
Peligro de daños por recirculación del vapor condensado. Instalar el canal de salida de aire del aparato ligeramente inclinado hacia abajo (1° de desnivel).
Peligro de daños por un uso erróneo de los elementos de diseño. No tirar de los elementos de diseño. No colocar objetos sobre los elementos de diseño ni colgarlos de ellos.
¡Atención!
Daños en la superficie por no retirar la lamina protectora. Retirar la lamina protectora de todas las piezas del equipo antes de usarlo por primera vez.
Protección del medio ambiente
Su nuevo aparato presenta una gran eficiencia energética. Aquí se ofrecen consejos sobre cómo manejar el aparato ahorrando más energía y cómo desecharlo correctamente.
Ahorro de energía
■ Al cocinar debe asegurarse de que haya suficiente ventilación para que la campana extractora trabaje de forma eficiente y con poco ruido.
Se debe adaptar el nivel del ventilador a la intensidad de los vapores de cocción. El nivel intensivo solo debe utilizarse en caso necesario. Cuanto menor sea el nivel del ventilador, menor será el consumo de energía.
En el caso de vapores de cocción intensos, seleccionar desde el principio un nivel de ventilador elevado. Si ya hay vapores de cocción presentes en la cocina, la campana extractora deberá dejarse en marcha durante más tiempo.
■ Desconectar la campana extractora cuando ya no se requiera su uso.
■ Desconectar la iluminación cuando ya no se requiera su uso.
■ Limpiar o cambiar los filtros en los intervalos indicados para aumentar el rendimiento de la ventilación y evitar el riesgo de incendio.
- Colocar la tapa para reducir el vapor de cocción y la condensación.
Eliminación de residuos respetuosa con el medio ambiente
Eliminar el embalaje de forma ecológica.
Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a los aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RAEE).
La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.
Modos de funcionamiento
Funcionamiento en salida de aire al exterior
El aire aspirado se depura a través de filtros antigrasa y se evacua al exterior mediante un sistema de tubos.
Nota: La salida de aire no debe transmitirse ni a una chimenea de humos o gases de escape en servicio ni a un hueco que sirva como ventilación de los recintos de instalación de equipos calefactores.
Si la salida de aire se va a evacuar en una chimenea de humos o gases de escape que no está en servicio, será necesario contar previamente con la aprobación correspondiente del técnico competente de la zona.
Si la salida de aire se evacua mediante la pared exterior, se deberá utilizar un pasamuros telescópico.
Funcionamiento en recirculación
El aire aspirado se depura a través de filtros antigrasa y un filtro de carbono activo y se vuelve a suministrar a la cocina.
Nota: Para neutralizar los olores durante el funcionamiento en recirculación, debe montarse un filtro de carbono activo. Para conocer todas las posibilidades que ofrece el funcionamiento en recirculación del aparato, remitirse a la documentación correspondiente o consultar en un comercio especializado. Los accesorios necesarios para tal fin pueden adquirirse en comercios especializados, en el Servicio de Asistencia Técnica o en la tienda en línea.
Manejo del aparato
Este manual es válido para distintas variantes de aparato. Es posible que se describan características de equipamiento que no aludan a su aparato.
Nota: Encender la campana extractora al empezar a cocinar y apagarla unos minutos después de haber finalizado con las tareas de cocción. De esta manera se neutralizarán con gran efectividad los vapores que se desprenden al cocinar.
Panel de mando
| 1 | 1 | 2 | 3 | P |
Símbolo Explicación
| 1 | Ventilador encendido/apagado |
| 1-3 | Niveles del ventilador |
| P | Nivel intensivo |
| Luz encendida/apagada |
Ajustar el ventilador
Activación
Pulsar el símbolo ①.
El ventilador se pone en marcha en el nivel 2.
Ajustar el nivel de potencia
Pulsar los símbolos 1, 2 o 3 para ajustar otro nivel de ventilación.
Desactivación
Pulsar el símbolo ①.
Nivel intensivo
En caso de fuertes olores y vapores, utilizar el nivel intensivo.
Activación
Pulsar el símbolo P.
Nota: Transcurridos aprox. 6 minutos, la campana extractora regresa automáticamente al nivel de potencia 3.
Desactivación
Si se quiere finalizar el nivel intensivo antes de que transcurra el tiempo establecido, pulsar el símbolo P.
Iluminación
La iluminación se puede encender y apagar de forma independiente al ventilador.
Pulsar el símbolo ☑.
Limpieza y cuidados del aparato
¡Peligro de quemaduras!
El aparato se calienta durante el funcionamiento. Antes de proceder a la limpieza del aparato, dejar que se enfríe.
¡Peligro de descarga eléctrica!
Si penetra humedad, eso puede causar una descarga eléctrica. Limpiar el aparato solo con un paño húmedo. Antes de la limpieza hay que desconectar el enchufe o los fusibles de la caja de fusibles.
No utilizar ni limpiadores de alta presión ni por chorro de vapor. La humedad interior puede provocar una descarga eléctrica.
¡Peligro de lesiones!
Las piezas internas del aparato pueden tener bordes afilados. Usar guantes protectores.
¡Atención!
Daños en la superficie por no retirar la lamina protectora. Retirar la lamina protectora de todas las piezas del equipo antes de usarlo por primera vez.
Productos de limpieza
Consultar las indicaciones de la tabla a fin de no dañar las distintas superficies con productos de limpieza inapropiados. No utilizar lo siguiente:
- productos de limpieza abrasivos o corrosivos, como polvos o líquidos abrasivos;
- productos de limpieza con un alto contenido alcohólico;
■ estropajos o esponjas de fibra dura;
■ limpiadores de alta presión o por chorro de vapor;
■ productos de limpieza que disuelvan la cal; - productos limpiadores generales que sean agresivos;
■ espray para hornos.
Nota: Lavar a fondo las bayetas nuevas antes de usarlas.
Nota: Respetar todas las instrucciones y avisos que incluyan los productos de limpieza.
| Zona | Productos de limpieza |
| Acero inoxidable | Agua caliente con un poco de jabón:Limpiar con una bayeta y secar con un paño suave.Limpiar las superficies de acero inoxidable siempre en la dirección del pulido.Se pueden adquirir productos específicos para limpiar acero inoxidable en el Servicio de Atención al Cliente o en comercios especializados.Aplicar una ligera capa del producto de limpieza con un paño suave. |
| Superficies barnizadas | Agua caliente con un poco de jabón:Limpiar con una bayeta húmeda y secar con un paño suave.No usar limpiadores para acero inoxidable. |
| Aluminio y plástico | Agua caliente con un poco de jabón:Limpiar con un paño suave. |
| Cristal | Limpiacristales:Limpiar con un paño suave. No utilizar rasquetas de vidrio. |
| Mandos | Agua caliente con un poco de jabón:Limpiar con una bayeta húmeda y secar con un paño suave.Peligro de descarga eléctrica si penetra humedad en el aparato.Peligro de daños si penetra humedad en el interior del sistema electrónico. No limpiar nunca los mandos con un paño húmedo.No usar limpiadores para acero inoxidable. |

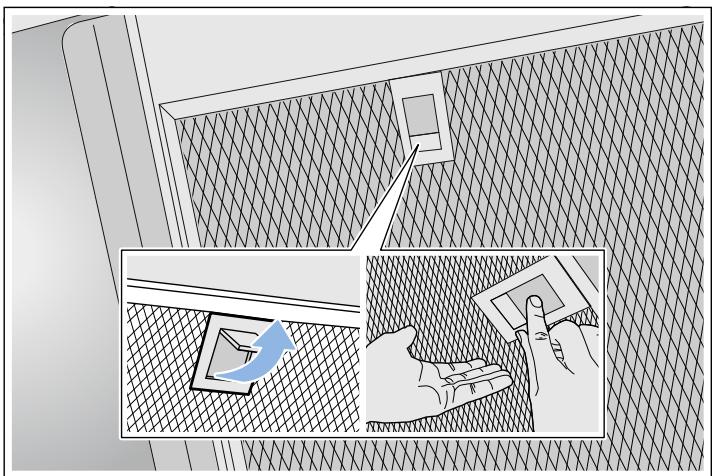

Desmontar el filtro de metal antigrasa
- Quitar el bloqueo y abatir el filtro de metal antigrasa. Agarrar por debajo el filtro de metal antigrasa con la otra mano.
- Extraer el filtro de metal antigrasa del soporte.
- La grasa puede acumularse en la parte inferior del filtro de metal antigrasa.
■ Sujetar el filtro de metal antigrasa en posición horizontal para evitar que gotee grasa.
Limpiar el filtro de metal antigrasa
Este manual es válido para distintas variantes de aparato. Es posible que se describan características de equipamiento que no aludan a su aparato.
¡Peligro de incendio!
Los depósitos de grasa del filtro antigrasa pueden prenderse. Limpiar regularmente los filtros antigrasa. No usar nunca el aparato sin filtro antigrasa.
Notas
- No utilizar productos de limpieza agresivos a base de ácidos o lejía.
■ Recomendamos limpiar los filtros de grasa cada dos meses.
Al limpiar los filtros de metal antigrasa, limpiar también el soporte de los filtros de metal antigrasa en el aparato con un paño húmedo. - Los filtros de metal antigrasa se pueden limpiar a mano o en el lavavajillas.
A mano:
Nota: En caso de suciedad fuertemente incrustada se puede utilizar un disolvente de grasa. Se puede solicitar a través de la tienda en línea.
■ Sumergir el filtro de metal antigrasa en agua caliente con un poco de jabón.
- Utilizar un cepillo para la limpieza y después enjuagar bien el filtro.
■ Dejar escurrir el filtro de metal antigrasa sobre una base absorbente.
En el lavavajillas:
Nota: La limpieza en el lavavajillas podría conllevar ligeras decoloraciones. Las decoloraciones no afectan al funcionamiento de los filtros de metal antigrasa.
- Utilizar un producto lavavajillas convencional.
No lavar los filtros de metal antigrasa junto con el resto de la vajilla si están muy sucios.
Colocar debidamente los filtros de metal antigrasa en el lavavajillas. No pinzar los filtros de metal antigrasa.
■ En el ajuste de temperatura seleccionar como máximo 70 °C.

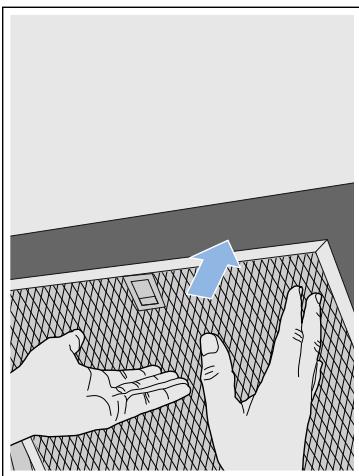

Montar el filtro de metal antigrasa
¡Peligro de lesiones!
Las piezas internas del aparato pueden tener bordes afilados. Usar guantes protectores.
Nota: Limpiar todas las partes accesibles de la carcasa.
- Insertar el filtro de metal antigrasa y encajar el bloqueo. Agarrar por debajo el filtro de metal antigrasa con la otra mano.
Nota: Prestar atención a la posición correcta del filtro de metal antigrasa. - Si el filtro de metal antigrasa no se ha colocado correctamente, abrir el bloqueo y colocarlo como corresponde.
¿Qué hacer en caso de avería?
Muchas veces usted mismo podrá eliminar las fallas que se presenten. Antes de llamar el servicio al cliente, tenga en cuenta las siguientes indicaciones.
¡Peligro de descarga eléctrica!
Las reparaciones inadecuadas son peligrosas. Las reparaciones y la sustitución de cables de conexión defectuosos solo pueden ser efectuadas por personal del Servicio de Asistencia Técnica debidamente instruido. Si el aparato está averiado, desenchufarlo de la red o desconectar el interruptor automático del cuadro eléctrico. Avisar al Servicio de Asistencia Técnica.
Tabla de averías
| Avería | Posible causa | Solución |
| El aparato no funciona | El enchufe no está conectado a la red | Enchufar el aparato a la red eléctrica |
| Corte en el suministro eléctrico | Comprobar si los demás electrodomésticos de cocina funcionan | |
| El fusible está defectuoso | Comprobar en la caja de fusibles si el fusible del aparato está en correcto estado | |
| La iluminación no funciona. | Las luces LED están estropeadas. | Ponerse en contacto con el Servicio de Asistencia Técnica. |
| La iluminación de las teclas no funciona. | La unidad de control está estropeada. | Ponerse en contacto con el Servicio de Asistencia Técnica. |
Luces LED
La sustitución de las luces LED debe encomendarse siempre al fabricante, al Servicio de asistencia técnica o a profesionales autorizados (instaladores electricistas).
¡Peligro de lesiones!
La luz de las iluminaciones LED es muy deslumbrante y puede dañar los ojos (grupo de riesgo 1). No mirar más de 100 segundos directamente a las luces LED encendidas.
Servicio de Asistencia Técnica
Indicar el número de producto (n.° E) y el de fabricación (n.° FD) para obtener un asesoramiento cualificado. La etiqueta de características con la numeración se encuentra en el interior del aparato (desmontar el filtro de metal antigrasa).
A fin de evitarse molestias llegado el momento, le recomendamos anotar los datos de su aparato así como el número de teléfono del Servicio de Asistencia Técnica en el siguiente apartado.
N.° de producto
N.° de fabricación
Servicio de Asistencia
Técnica
Recuerde que, en caso de manejo incorrecto, la asistencia del personal del Servicio de Asistencia Técnica no es gratuita, incluso si todavía está dentro del período de garantía.
Los datos de contacto del Servicio de Asistencia Técnica de cada país se encuentran en el listado adjunto.
Accesorios
(no incluido de serie)
Nota: Este manual es válido para distintas variantes de aparato. Es posible que se muestren accesorios especiales que no correspondan a su aparato.
Nota: Tener en cuenta las instrucciones de montaje para los accesorios.
| Accesorios: anchos, 345 mm | Número de pedido |
| Starter Set para funcionamiento con recirculación de aire | LZ53850 |
| LZ53451 | |
| Filtro de repuesto para el Starter Set | |
| Módulo de recirculación de aire CleanAir | LZ57600 |
| Filtro de repuesto para el módulo de recirculación de aire CleanAir (no regenerable) | LZ56200 |
| Filtro de repuesto para módulo de recirculación de aire CleanAir (regenerable) | LZ00XXP00 |

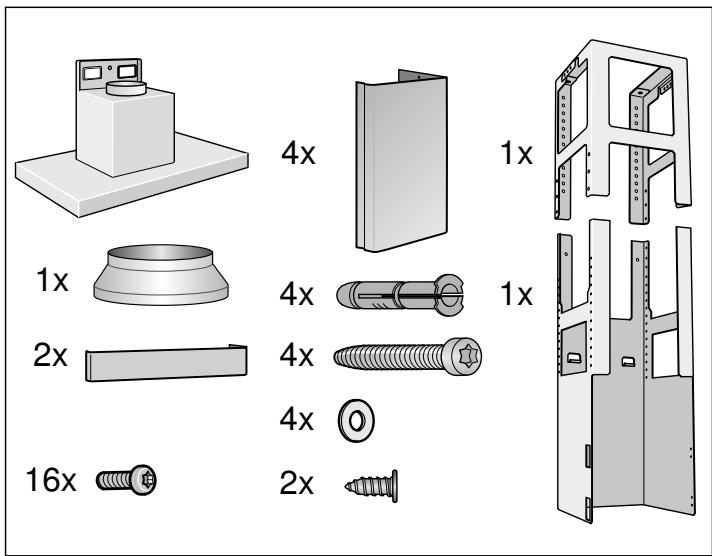

INSTRUCCIONES DE MONTAJE
Este aparato se ha previsto para un montaje en el techo de la cocina o en un techo suspendido estable.
■ Prestar atención a la plantilla suministrada para las posiciones de los tornillos.
Para accesorios especiales adicionales (p. ej., para el funcionamiento en recirculación) se han de tener en cuenta las instrucciones de instalación correspondientes.
Las superficies del aparato son sensibles. Evitar daños durante la instalación.
⚠️ Indicaciones de seguridad importantes
Leer con atención las siguientes instrucciones. Solo así se puede manejar el aparato de forma correcta y segura. Conservar las instrucciones de uso y montaje para utilizarlas más adelante o para posibles futuros compradores. Comprobar el aparato al sacarlo de su embalaje. El aparato no debe conectarse en caso de haber sufrido daños durante el transporte.
Solamente un montaje profesional conforme a las instrucciones de montaje puede garantizar un uso seguro del aparato. El instalador es responsable del funcionamiento perfecto en el lugar de instalación.
Las superficies del aparato son sensibles. Evitar daños durante la instalación.
La anchura de la campana extractora debe corresponder por lo menos a la anchura de la zona de cocción.
Para la instalación deben observarse las prescripciones técnicas válidas en cada momento y los reglamentos de las compañías locales suministradoras de electricidad y gas.
¡Peligro de incendio!
- Los depósitos de grasa del filtro antigrasa pueden prenderse. Hay que respetar las distancias de seguridad estipuladas para evitar una condensación del calor. Se deben tener en cuenta las indicaciones del recipiente de cocción. Si se utilizan conjuntamente zonas de cocción de gas y eléctricas, aplicará la distancia indicada más grande.
Los depósitos de grasa del filtro de grasas pueden prenderse. Nunca trabaje con una llama directa cerca del aparato (p. ej., flambear). Instalar el aparato cerca de un equipo calefactor para combustibles sólidos (p. ej., madera o carbón) solo si se dispone de una cubierta cerrada no desmontable. No deben saltar chispas.
Para la desviación de la salida del aire se han de seguir las disposiciones oficiales (ej. normativas de edificación del país).
¡Peligro de muerte!
Los gases de combustión que se vuelven a aspirar pueden ocasionar intoxicaciones. La salida de aire no debe transmitirse ni a una chimenea de humos o gases de escape en servicio ni a un hueco que sirva como ventilación de los recintos de instalación de equipos calefactores. Si la salida de aire se va a evacuar en una chimenea de humos o gases de escape que no está en servicio, será necesario contar previamente con la aprobación correspondiente del técnico competente de la zona.
¡Peligro mortal!
Los gases de combustión que se vuelven a aspirar pueden ocasionar intoxicaciones.
Garantice una entrada de aire suficiente si el aparato se emplea en modo de funcionamiento en salida de aire al exterior junto con un equipo calefactor dependiente del aire del recinto de instalación.
Los equipos calefactores que dependen del aire del recinto de instalación (p. ej., calefactores de gas, aceite, madera o carbón, calentadores de salida libre, calentadores de agua) adquieren aire de combustión del recinto de instalación y evacuan los gases de escape al exterior a través de un sistema extractor (p. ej., una chimenea).
En combinación con una campana extractora conectada se extrae aire de la cocina y de las habitaciones próximas; sin una entrada de aire suficiente se genera una depresión. Los gases venenosos procedentes de la chimenea o del hueco de ventilación se vuelven a aspirar en las habitaciones.
- Por tanto, asegurarse de que siempre haya una entrada de aire suficiente.
■ Un pasamuros de entrada/salida de aire no es garantía por sí solo del cumplimiento del valor límite.
A fin de garantizar un funcionamiento seguro, la depresión en el recinto de instalación de los equipos calefactores no debe superar 4 Pa (0,04 mbar). Esto se consigue si, mediante aberturas que no se pueden cerrar, p. ej., en puertas, ventanas, en combinación con un pasamuros de entrada/salida de aire o mediante otras medidas técnicas, se puede hacer recircular el aire necesario para la combustión.
Pedir siempre asesoramiento al técnico competente de su región, que estará en condiciones de evaluar todo el sistema de ventilación de su hogar y recomendarle las medidas adecuadas en materia de ventilación.
Si la campana extractora se utiliza exclusivamente en funcionamiento en recirculación, no hay limitaciones para el funcionamiento.
¡Peligro mortal!
Los gases de combustión que se vuelven a aspirar pueden ocasionar intoxicaciones. Al instalar una ventilación con una placa de cocción con campana extractora, la conducción eléctrica de la campana debe estar provista de los fusibles apropiados.
¡Peligro de lesiones!
Las piezas internas del aparato pueden tener bordes afilados. Usar guantes protectores.
■ Si el aparato no está fijado correctamente, puede caerse. Todos los elementos de fijación deben montarse debidamente.
- El aparato es pesado. Para mover el aparato se necesitan 2 personas. Utilizar únicamente los medios auxiliares apropiados.
La realización de modificaciones en la estructura eléctrica o mecánica resulta peligrosa y puede provocar un funcionamiento erróneo. No realizar modificaciones en la estructura eléctrica ni mecánica.
¡Peligro de descarga eléctrica!
Las piezas internas del aparato pueden tener bordes afilados. El cable de conexión podría resultar dañado. No doblar ni aprisionar el cable de conexión durante la instalación.
- Debe ser posible desenchufar el aparato de la red eléctrica en cualquier momento. El aparato solo podrá conectarse a una toma de corriente de instalación reglamentaria y provista de toma de tierra. Después de instalar el aparato, se debe poder acceder al enchufe del cable de alimentación. En el caso de que no sea posible, se debe instalar un dispositivo de separación omnipolar en la instalación eléctrica fijada, de acuerdo con las condiciones de la categoría de sobretensión III y las normas de instalación.
Solo un electricista cualificado puede efectuar la instalación eléctrica fija. Se recomienda la instalación de un interruptor de corriente de defecto (interruptor diferencial) en el circuito de alimentación del aparato.
¡Peligro de descarga eléctrica!
Las reparaciones inadecuadas son peligrosas. Las reparaciones y la sustitución de cables de conexión defectuosos solo pueden ser efectuadas por personal del Servicio de Asistencia Técnica debidamente instruido. Si el aparato está averiado, desenchufarlo de la red o desconectar el interruptor automático del cuadro eléctrico. Avisar al Servicio de Asistencia Técnica.
¡Peligro de asfixia!
El material de embalaje es peligroso para los niños. No dejar que los niños jueguen con el material de embalaje.
Consejos y advertencias generales
Funcionamiento en salida de aire al exterior
¡Peligro de muerte!
Los gases de combustión que se vuelven a aspirar pueden ocasionar intoxicaciones. La salida de aire no debe transmitirse ni a una chimenea de humos o gases de escape en servicio ni a un hueco que sirva como ventilación de los recintos de instalación de equipos calefactores. Si la salida de aire se va a evacuar en una chimenea de humos o gases de escape que no está en servicio, será necesario contar previamente con la aprobación correspondiente del técnico competente de la zona.
Si la salida de aire se evacua mediante la pared exterior, se deberá utilizar un pasamuros telescópico.
Conducto de evacuación del aire
Nota: La garantía del fabricante del aparato no cubre las reclamaciones que se atribuyan al tramo de conductos.
El aparato alcanza su potencia óptima con un conducto de salida de aire rectilíneo y corto y con un diámetro grande de conducto en la medida de lo posible.
- Con conductos de salida de aire largos y rugosos, muchos codos de tubo o diámetros de tubo de un tamaño inferior a 150 mm no se consigue la capacidad de aspiración óptima y los ruidos del ventilador serán mayores.
- Los tubos o mangueras para el tendido del conducto de salida del aire deben estar fabricados con material ignífugo.
Conductos cilíndricos
Se recomienda un diámetro interior de 150 mm; el diámetro mínimo es de 120 mm en todo caso.
Conductos planos
La sección interior debe corresponder al diámetro de los conductos cilíndricos.
∅ 150 mm aprox. 177 cm²
∅ 120 mm aprox. 113 cm²
■ Los conductos planos no deben presentar desvíos pronunciados.
- Si los diámetros de conducto difieren de lo anteriormente mencionado, utilizar tiras obturadoras.
Preparación del techo
- El techo debe ser plano, horizontal y tener suficiente capacidad de carga.
La profundidad de los taladros debe ser equivalente a la longitud de los tornillos. Los tacos deben quedar bien sujetos.
Los tornillos y tacos suministrados son apropiados para mampostería sólida. Para otro tipo de construcciones (p. ej., placas de yeso, hormigón celular, ladrillos Poroton) se deberán utilizar medios de fijación apropiados.
■ El peso máximo de la campana extractora es de 50 kg.
Conexión eléctrica
¡Peligro de descarga eléctrica!
Las piezas internas del aparato pueden tener bordes afilados. El cable de conexión podría resultar dañado. No doblar ni aprisionar el cable de conexión durante la instalación.
Los datos de conexión necesarios figuran en la etiqueta de características ubicada en el interior del aparato (para ello, desmontar el filtro de metal antigrasa).
Longitud del cable de conexión: aprox. 1,30 m
Este aparato cumple con las disposiciones en materia de supresión de interferencias de la CE.
¡Peligro de descarga eléctrica!
Debe ser posible desenchufar el aparato de la red eléctrica en cualquier momento. El aparato solo podrá conectarse a una toma de corriente de instalación reglamentaria y provista de toma de tierra.
Después de instalar el aparato, se debe poder acceder al enchufe del cable de alimentación. En el caso de que no sea posible, se debe instalar un dispositivo de separación omnipolar en la instalación eléctrica fijada, de acuerdo con las condiciones de la categoría de sobretensión III y las normas de instalación.
Solo un electricista cualificado puede efectuar la instalación eléctrica fija. Se recomienda la instalación de un interruptor de corriente de defecto (interruptor diferencial) en el circuito de alimentación del aparato.
Instalación

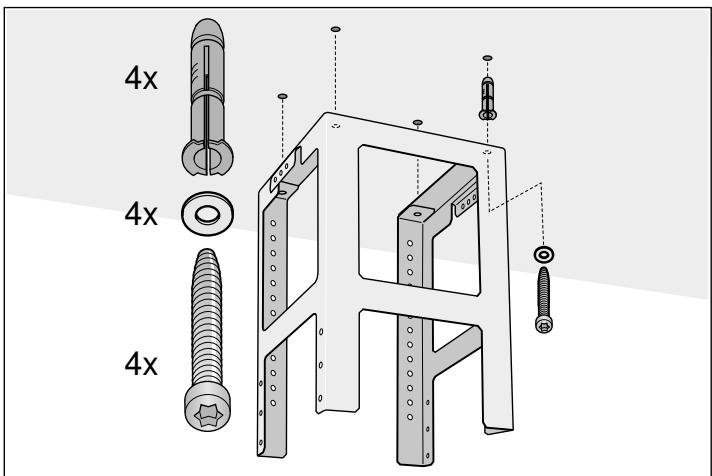

Montaje del bastidor de soporte superior
- Antes del montaje, determinar la altura total del bastidor de soporte y marcar los orificios roscados.
Nota: El bastidor de soporte es regulable en altura en intervalos de 20 mm.
- Dibujar el punto central del aparato en el techo.
- Dibujar las posiciones para los tornillos en el techo con ayuda de la plantilla suministrada.
- Fijar la parte superior del bastidor de soporte con 4 tornillos en el techo.
Nota: Cerciorarse de la posición correcta del bastidor de soporte. El estribo medio define el lado preferencial y debe mirar en dirección al elemento de mando de la placa de cocción.

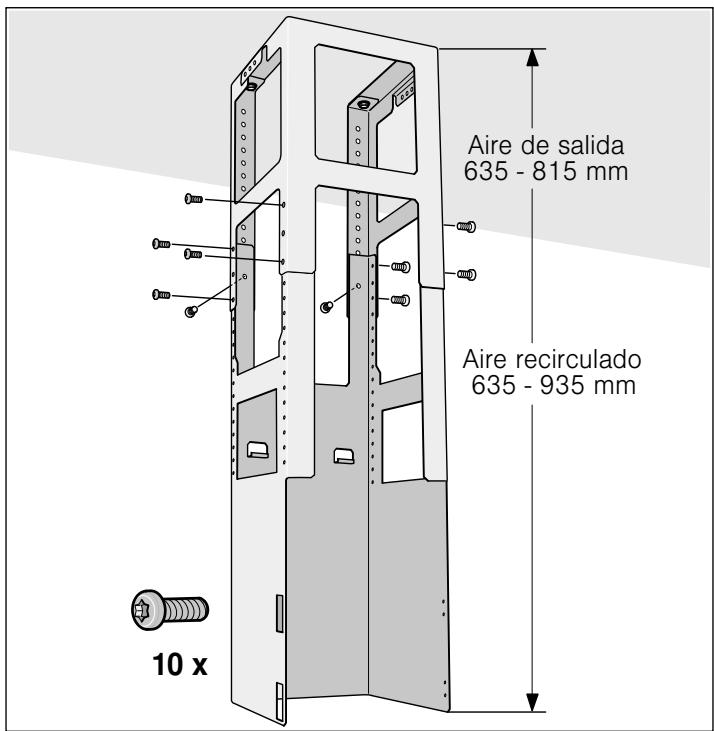

Montaje del bastidor de soporte inferior
Fijar la parte superior e inferior del bastidor de soporte a la altura total determinada con 10 tornillos.
Notas
Cerciorarse de la posición correcta del bastidor de soporte inferior. El lado descubierto debe mirar en dirección a los elementos de mando de la placa de cocción.
- Al aflojar los tornillos de fijación se puede alinear posteriormente el bastidor de soporte.


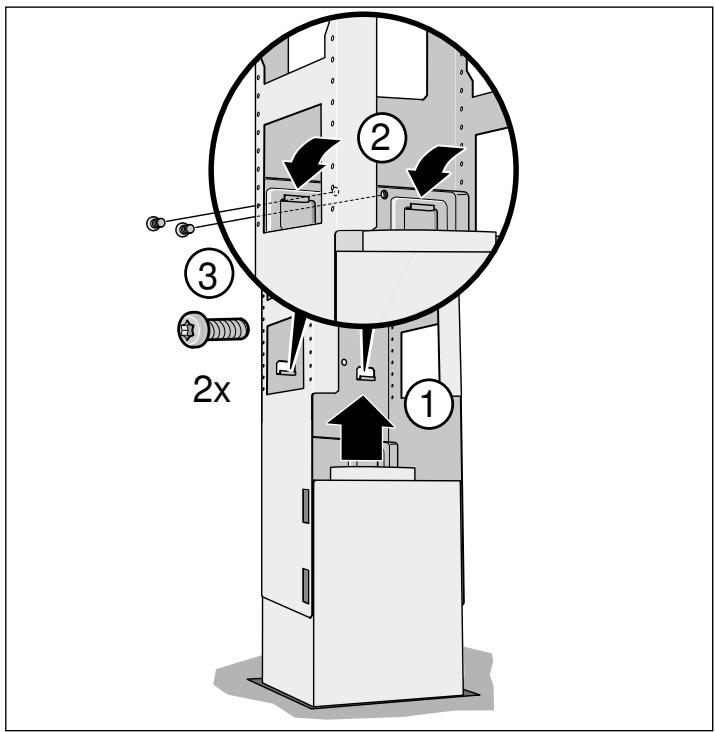

Aire de salida 635 - 815 mm Aire recirculado 635 - 935 mm 10 xMontaje del aparato
- Colgar el aparato desde abajo en el bastidor de soporte.
Nota: Asegurarse de que el cable de red no quede aprisionado. - Fijar el aparato con 2 tornillos de seguridad en el bastidor de soporte.


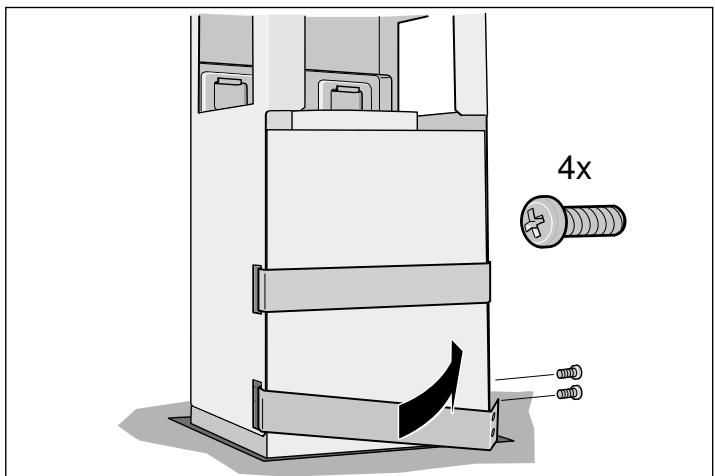

2x ① ② ③- Colgar el estribo de seguridad y atornillarlo.
Nota: Si se utiliza un conducto de aluminio, pulir previamente la zona de conexión.
Conducto de salida de aire ∅ 150 mm (tamaño recomendado)
Fijar y obturar el conducto de salida de aire directamente en la salida de aire de la campana.
Conducto de salida de aire ∅ 120 mm
- Fijar la pieza reductora directamente en la salida de aire de la campana.
- Fijar el conducto de salida de aire en la pieza reductora.
- Obturar convenientemente los dos puntos de unión.
Montar los revestimientos de la chimenea
¡Peligro de lesiones!
Las piezas internas del aparato pueden tener bordes afilados. Usar guantes protectores.
- Retirar los revestimientos de la chimenea. Retirar para ello la cinta adhesiva.
- Retirar la lámina protectora en ambos lados.

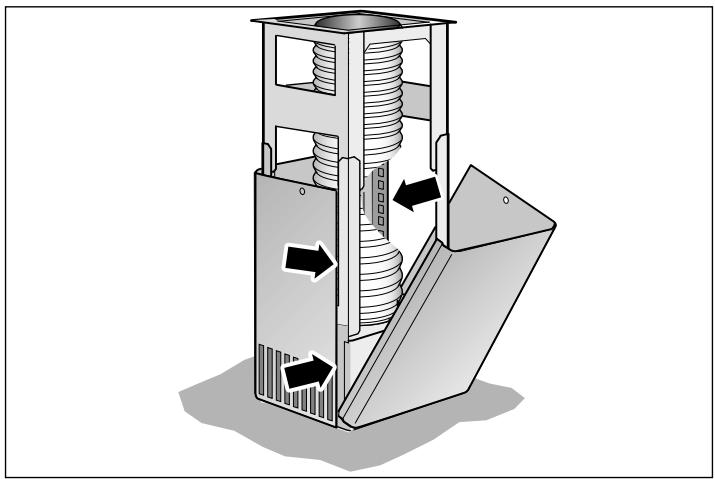

- Colocar las dos partes de la chimenea superior en el aparato y unirlas entre sí.
Nota: Las ranuras de la chimenea superior deben mirar hacia abajo.

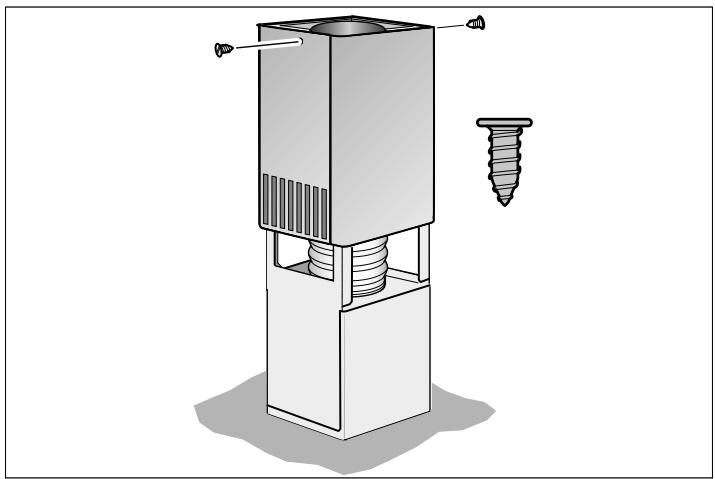

- Deslizar hacia arriba la parte superior de la chimenea y fijarla con 2 tornillos.

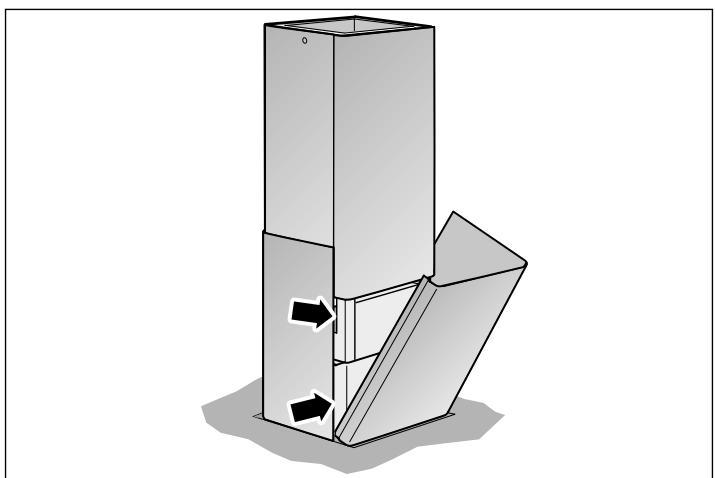

- Colocar las dos piezas inferiores de la chimenea y unirlas entre sí.
