S3725 - Aire acondicionado QLIMA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado de pared
Marca	Qlima
Modelo	S3725
Capacidad de refrigeración	2650 W (rango 1231-3312 W)
Capacidad de calefacción	2500 W (rango 850-3722 W)
Clase energética refrigeración	A++
Clase energética calefacción	A+
Consumo anual refrigeración/calefacción	144 / 882 kWh
Alimentación eléctrica	220-240 V~ / 50 Hz / 1 Ph
Intensidad nominal (refrigeración/calefacción)	3,6 A / 4,1 A
Refrigerante	R410A, 800 g, GWP=2088
Dimensiones unidad interior (L x A x P)	715 x 250 x 188 mm
Dimensiones unidad exterior (L x A x P)	770 x 555 x 300 mm
Peso neto unidad interior	6,5 kg
Peso neto unidad exterior	26,6 kg
Nivel sonoro interior (máx.)	52 dB(A)
Nivel sonoro exterior (máx.)	58 dB(A)
Funciones principales	Automático, Aire acondicionado, Calefacción, Deshumidificación, Ventilación, Temporizador, Sleep, Turbo, Limpieza activa
Filtros	Filtro de pantalla, carbón activo, 3M HAF
Limpieza de filtros	Cada 2 semanas, filtro de pantalla lavable con agua
Garantía compresor	48 meses
Garantía otras piezas	24 meses
Índice de protección exterior	IP24

Preguntas frecuentes - S3725 QLIMA

¿Cómo limpiar los filtros de mi aire acondicionado Qlima S3725?

Para limpiar los filtros, levante el panel frontal de la unidad interior, retire con cuidado el filtro de pantalla, luego lávelo con agua o aspire. Para los filtros de carbón activo o 3M HAF, no se limpian y deben reemplazarse (2 veces por temporada). Asegúrese de que el filtro esté seco antes de volver a colocarlo.

¿Qué hacer si el aparato no enfría lo suficiente?

Verifique que la temperatura programada sea correcta (17-32°C), que el filtro de aire no esté obstruido, que las puertas y ventanas estén cerradas, y que las entradas/salidas de aire no estén bloqueadas. Si el problema persiste, el refrigerante puede ser insuficiente; contacte a un profesional autorizado.

¿Cómo ajustar el temporizador de encendido y apagado?

Use los botones TIMER ON y TIMER OFF en el control remoto. Presione TIMER ON para ajustar la hora de encendido (en incrementos de 30 min hasta 10 h, luego 1 h). Haga lo mismo con TIMER OFF para apagado. Para cancelar, mantenga presionado el botón hasta que muestre 0.0.

¿Qué significa el código EC en la pantalla?

El código EC indica una detección de fuga de refrigerante. Detenga inmediatamente el aparato, desconéctelo y contacte a su proveedor o a un técnico autorizado. No intente reiniciar el aparato.

¿Cómo usar el modo Turbo?

En modo aire acondicionado (COOL), presione el botón TURBO del control remoto para aumentar la potencia de refrigeración. Presione nuevamente para desactivar. El modo Turbo no está disponible en otros modos.

¿Puedo usar el aire acondicionado en modo calefacción cuando hace mucho frío?

El modo calefacción funciona de -15°C a 30°C de temperatura exterior. Por debajo de -15°C, la eficiencia disminuye y pueden ocurrir ciclos de descongelación automática. El aparato se detiene periódicamente para descongelar la unidad exterior, lo cual es normal.

¿Cómo activar la función de limpieza activa (Active Clean)?

Mantenga presionado el botón TURBO/ACTIVE CLEAN durante al menos 2 segundos en modo aire acondicionado. El aparato inicia un ciclo de limpieza del evaporador. Para detener, mantenga presionado el botón nuevamente 2 segundos. Tenga en cuenta que el temporizador se cancela durante este modo.

¿Cuál es la distancia máxima para usar el control remoto?

El control remoto funciona hasta 6-7 metros de la unidad interior, sin obstáculos entre el control remoto y el receptor. Si el alcance disminuye, cambie las pilas (tipo AAA/LR03).

¿Cómo orientar el flujo de aire vertical?

Use el botón AIR DIRECTION en el control remoto para ajustar el ángulo de las láminas verticales en pasos de 6 grados. Para un balanceo automático, presione SWING. No mueva las láminas manualmente.

¿Cuál es la garantía del compresor y de las otras piezas?

El compresor tiene una garantía de 48 meses (4 años) y las otras piezas de 24 meses (2 años) a partir de la fecha de compra. La garantía requiere un comprobante de compra original y no cubre daños debidos a un uso no conforme.

MANUAL DE USUARIO S3725 QLIMA

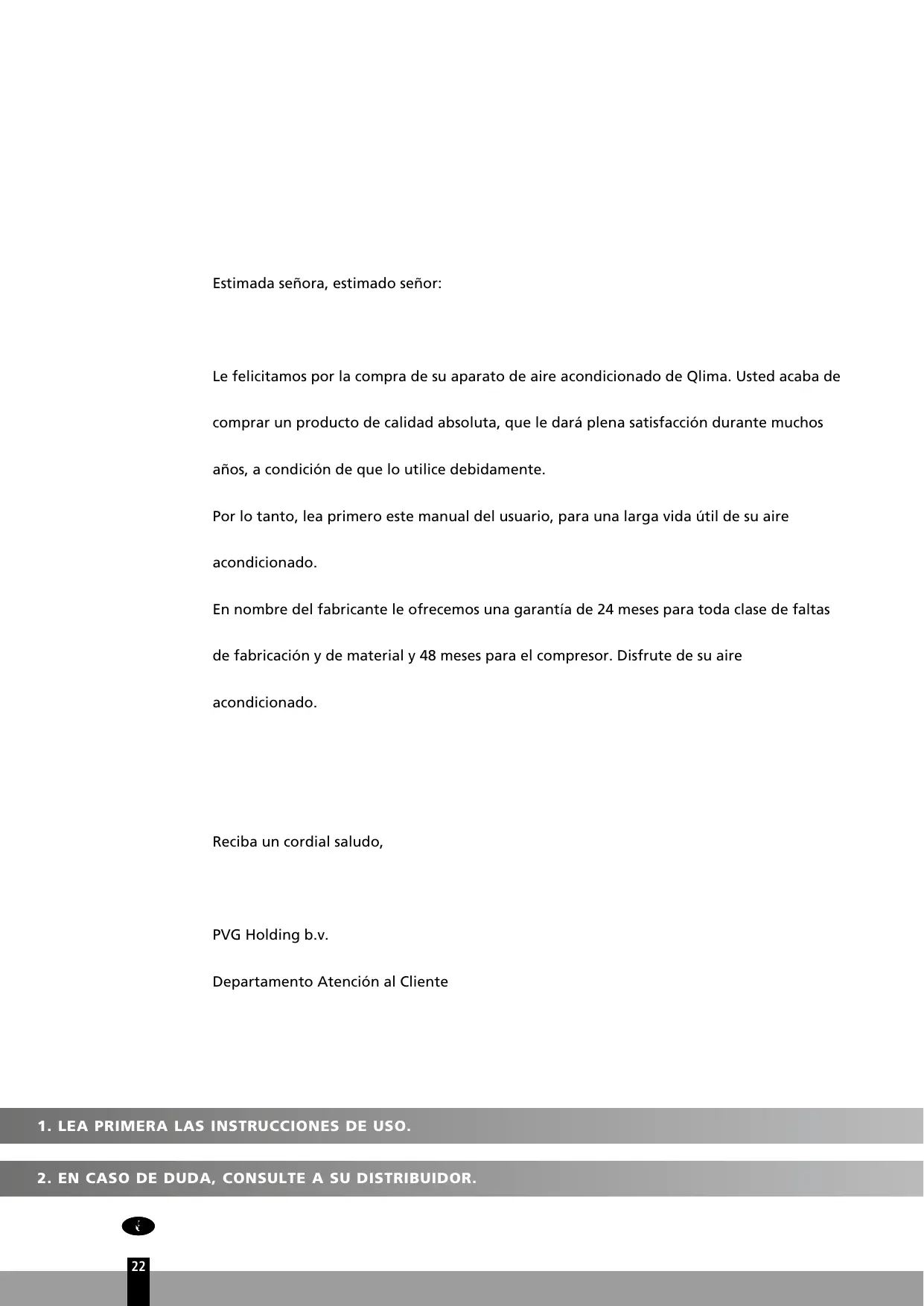

Estimada señora, estimado señor:

Le felicitamos por la compra de su aparato de aire acondicionado de Qlima. Usted acaba de

comprar un producto de calidad absoluta, que le dará plena satisfacción durante muchos

años, a condición de que lo utilice debidamente.

Por lo tanto, lea primero este manual del usuario, para una larga vida útil de su aire

acondicionado.

En nombre del fabricante le ofrecemos una garantía de 24 meses para toda clase de faltas

de fabricación y de material y 48 meses para el compresor. Disfrute de su aire

acondicionado.

Reciba un cordial saludo,

PVG Holding b.v.

Departamento Atención al Cliente

1. LEA PRIMERO LAS INSTRUCCIONES DE USO.
2. EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

ÍNDICE

A. INSTRUCCIONES DE SEGURIDAD B. COMPONENTES C. TEMPERATURA DE UTILIZACIÓN D. FUNCIONAMIENTO DEL MANDO A DISTANCIA E. FUNCIONAMIENTO ÓPTIMO F. AJUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE G. FUNCIONAMIENTO DEL AIRE ACONDICIONADO H. MANTENIMIENTO I. INFORMACIÓN SOBRE EL FUNCIONAMIENTO J. LOCALIZACIÓN DE AVERÍAS K. CONDICIONES DE GARANTÍA L. ESPECIFICACIONES TÉCNICAS

LEA ESTE MANUAL

Este manual contiene consejos muy útiles sobre la utilización y el mantenimiento de su aire acondicionado. El capítulo Localización de averías contiene las soluciones a los problemas más habituales. Consulte primero este capítulo antes de solicitar asistencia técnica.

A. INSTRUCCIONES DE SEGURIDAD

Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales

y nacionales correspondientes. Este producto ha sido diseñado para su uso como acondicionador de aire en

hogares y sólo es apto para el uso en entornos secos, en condiciones domésticas normales y en interiores (salas

de estar, cocinas y garajes). El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje

230 V~ / 50 Hz. El modelo S 3748/SC 3748 deben conectarlo directamente a la fuente de alimentación.

IMPORTANTE

• El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el aparato. Cuando el aparato está conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones.
• El aire acondicionado contiene un refrigerante y puede ser clasificado como un artículo de presión. Por eso, siempre hay que contactar a un técnico autorizado para la instalación y el mantenimiento del aparato. El aire acondicionado debe ser revisado anualmente por un técnico autorizado. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.

Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;
• el enchufe y el suministro de electricidad son los indicados para el aparato;
• la clavija del cable eléctrico es a la medida del enchufe;
• el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro que todo está en orden.

• Este aparato está fabricado según las normas de seguridad CE vigentes. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.
• Nunca tapar la rejilla de la entrada y salida de aire.

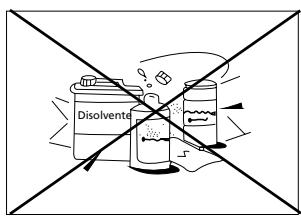

• Procure que el aparato no entre nunca en contacto con productos químicos.
• No limpie nunca el aparato pulverizándolo ni sumergiéndolo en agua. Apague la unidad y desconecte la fuente de alimentación si entra agua en la unidad inferior.
• No inserte manos, dedos u objetos en las aberturas del aparato.
• Nunca use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, debe ser instalado por un electricista calificado.
• Las reparaciones y/o trabajo de mantenimiento deben ser siempre llevados a cabo por un técnico de servicio calificado o por su distribuidor. Observe las instrucciones de uso y mantenimiento indicadas en el manual de usuario del aire acondicionado.
• Interrumpa siempre el suministro eléctrico mientras el aparato no está en uso.
• No ponga en marcha ni pare el aire acondicionado enchufando o tirando del cable de alimentación eléctrica. Use solamente los botones correspondientes en el aire acondicionado o en el mando a distancia.
• No abrir el aparato durante el funcionamiento. Desenchufar siempre el aparato cuando lo vaya a abrir.
• Desenchufar siempre el aire acondicionado antes de realizar trabajos de mantenimiento o de limpieza.
• No colocar quemadores de gas, hornos o estufas en la corriente de aire.
• No manipular los botones ni tocar el aire acondicionado con las manos mojadas.
• La unidad exterior produce un sonido cuando está en configuración, este puede que no sea de conformidad con la legislación local. Es responsabilidad del usuario comprobar que el aparato cumple con la legislación local.
• Este aparato no debe ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.
• Se deben vigilar a los niños para asegurar que no jueguen con el aparato.
• Se aconseja permanecer fuera de la corriente directa de aire.
• Nunca beber el agua evacuada del aire acondicionado.
• No haga ninguna modificación al aparato. No retire ningún material aislante.
• En caso de que el cable eléctrico esté dañado, este debe ser reemplazado por uno como el original.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.
• Los niños no deben usar el aparato como un juguete.
• Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión.

¡ATENCIÓN!

• Nunca use el aparato en caso de que el cable eléctrico, el enchufe, el alojamiento o el panel de mando esté dañado.
• El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.

Nota sobre gases fluorados

1. Esta unidad de aire acondicionado contiene gases fluorados. Para información específica sobre el tipo de gases y las cantidades, por favor consulte la etiqueta correspondiente de la propia unidad. 2. La instalación, servicios, mantenimiento y reparación de esta unidad debe llevarse a cabo por un profesional certificado. 3. La desinstalación y reciclado deben llevarse a cabo por un técnico certificado. 4. Si el sistema tiene instalado un sistema de detección de fugas, deben revisar si hay fugas al menos cada 12 meses. 5. Cuando revise si hay fugas en la unidad, le recomendamos mantener un registro de todas las revisiones. 6. La unidad de aire acondicionado está herméticamente sellada y contiene gases fluorados.

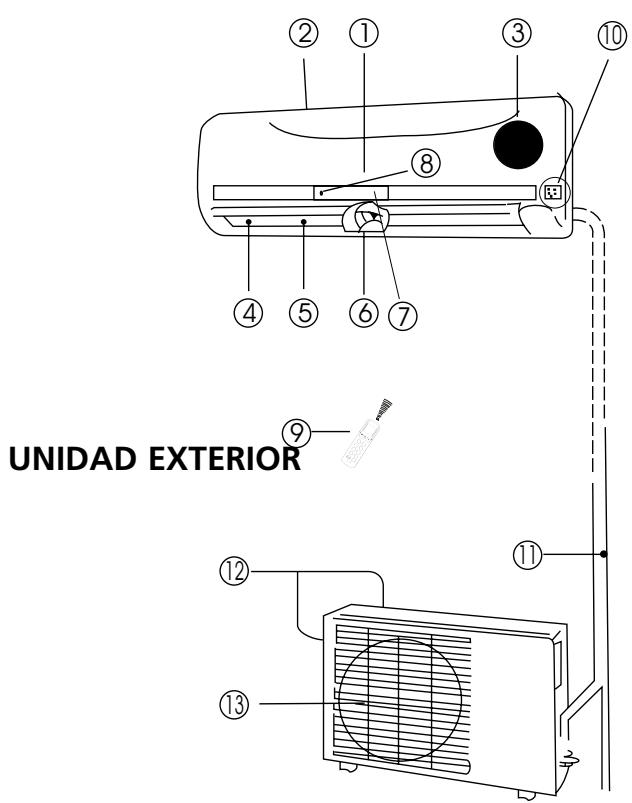

B COMPONENTES

UNIDAD INTERIOR

UNIDAD INTERIOR

① Panel frontal ② Entrada de aire ③ Filtro de aire (detrás de la placa frontal) ④ Salida de aire ⑤ Rejilla de circulación horizontal del aire ⑥ Aleta de circulación vertical del aire ⑦ Panel de visualización ⑧ Receptor de señales del mando a distancia ⑨ Mando a distancia (vea el capítulo E para mayores detalles y para su manejo) ⑩ Botón de control manual (auto/refrig)

Unidad exterior

⑪ Tubo de conexión, tubo flexible de drenaje (Con S37xx tubo de conexión no incluido) ⑫ Entrada de aire (lateral y trasera) ⑬ Salida de aire

¡ATENCIÓN!

Todas las figuras en este manual y en la caja solamente son a título informativo e ilustrativo. Las figuras mostradas pueden diferir del aire acondicionado que usted ha adquirido. El modelo real es el que debe considerarse válido.

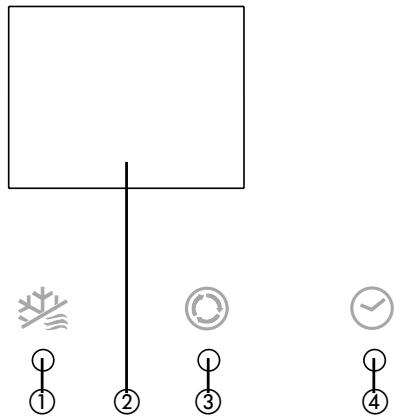

PANEL DE INDICADORES LUMINOSOS EN LA UNIDAD INTERIOR

(1) Descongelar, indicador "DEFROST"

Este indicador se enciende cuando el aire acondicionado descongela automáticamente o cuando se activa la regulación del aire caliente, durante el calentamiento.

(2) Indicador de TEMPERATURA

Muestra la configuración de la temperatura durante el funcionamiento del aire acondicionado.

(3) Modo de funcionamiento, indicador "OPERATION"

Este indicador parpadea si el suministro de corriente se ha activado y permanece encendido si la unidad está funcionando.

Este indicador se enciende cuando el "TIMER" (temporizador) está activado o desactivado, "ON/OFF".

C TEMPERATURA DE UTILIZACIÓN

Refrigeración, calefacción y/o deshumidificación son adecuados para las siguientes temperaturas interiores y exteriores:

Modo Temperatura	Refrigeración	Calefaction	Deshumidificación
Temperatura ambiente	17°C - 32°C	0°C - 30°C	10°C - 32°C
Temperatura en el exterior	-25°C - 50°C	-15°C - 30°C	0°C - 50°C

ATENCIÓN

• Si el aparato de aire acondicionado se utiliza en condiciones diferentes a las arriba indicadas, podrían activarse dispositivos de protección y de seguridad y causar un funcionamiento anormal de la unidad.
• Si el aire acondicionado funciona con una humedad relativa en la habitación superior al 80%, puede que en la superficie de la unidad se forme condensación. Si este es el caso, guíe la aleta del flujo vertical hasta la posición de máxima apertura de la calidad de aire (verticalmente al suelo), y ajuste la velocidad del ventilador a HIGH (alta).
• Para obtener el mayor rendimiento de su aire acondicionado, mantenga cerradas todas las puertas y ventanas cuando el aparato refrigere o caliente.

• Oriente siempre el mando a distancia hacia el receptor en la unidad interior y compruebe que no se encuentren obstáculos entre el mando a distancia y el receptor de la unidad interior. De lo contrario, la señal del mando a distancia no llegará al receptor y el aire acondicionado no funcionará adecuadamente.
• La distancia máxima de transmisión entre el mando a distancia y el receptor es de entre 6 y 7 metros.

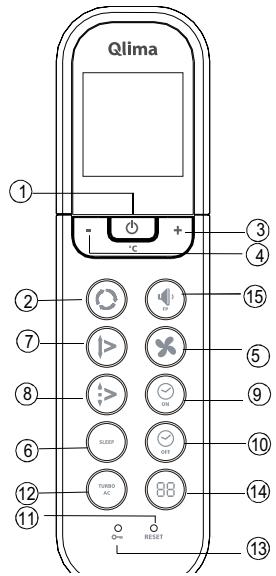

Los botones de las funciones del mando a distancia

① Botón On/off: Pulse este botón para iniciar el funcionamiento y púlselo de nuevo para detener el funcionamiento. ② Botón Mode: Cada vez que pulse este botón, se seleccionará un modo en la siguiente secuencia: AUTO, COOL [refrigeración], DRY [deshumidificación], HEAT [calefacción] y FAN only [sólo ventilador], tal y como se indica en la siguiente figura:

③ Botón +: Pulse este botón para aumentar la temperatura programada hasta 30 °C. ④ Botón -: Pulse este botón para disminuir la temperatura programada hasta 17 °C. ⑤ Botón Fan: Este botón se usa para seleccionar la velocidad del ventilador. Cada vez que pulse este botón, se seleccionará una velocidad del ventilador en la siguiente secuencia: AUTO, LOW, MED y HIGH, y luego volverá a Auto. Cuando seleccione el modo AUTO o DRY, la velocidad del ventilador será controlada automáticamente y no será posible regular la velocidad. ⑥ Botón SLEEP: Pulse este botón para activar la función de ahorro de energía. Pulse de nuevo el botón para desactivar la función. Esta función, que sólo se puede usar en el modo de refrigeración, calefacción o automático [COOL, HEAT y AUTO], hace que se mantenga la temperatura a un nivel más agradable. La temperatura programada subirá automáticamente 1 °C en 1 hora (modo de refrigeración) o disminuirá (modo de calefacción) automáticamente en las siguientes 2 horas. El aparato mantiene la temperatura programada durante las siguientes 5 horas. Después el aparato se detiene. ⑦ Botón Swing: Pulse el botón SWING para activar la función swing. Pulse el botón de nuevo para parar esta función. Botón Air direction: Pulse este botón para cambiar el ángulo de la aleta. El ángulo de la aleta cambia 6 ° cada vez que se pulse este botón. Cuando la aleta se mueve en determinado ángulo y pueda afectar el efecto de refrigeración o de calefacción del aire acondicionado, cambiará automáticamente la dirección de giro. Al apretar este botón, en la pantalla no aparecerá ningún símbolo.

Botón Timer on: Pulse este botón para iniciar la secuencia de tiempo de encendido automático. Cada vez que pulse este botón, la hora del encendido automático avanzará en incrementos de 30 minutos. Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementará en 60 minutos. Para anular el programa automático, continúe pulsando el botón hasta que se muestre el valor 0.0. Botón Timer off: Pulse este botón para iniciar la secuencia de tiempo de apagado automático. Cada vez que pulse este botón, la hora del apagado automático avanzará en incrementos de 30 minutos. Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementará en 60 minutos. Para anular el programa automático, continúe pulsando el botón hasta que se muestre el valor 0.0. ⑪ Botón RESET: Pulsando el botón integrado RESET (resetear), puede anular toda la configuración y restablecer los valores originales del regulador. Botón Turbo / Botón Active Clean: Pulsando este botón cuando el aire acondicionado esté en modo de refrigeración [COOL], se aumenta la potencia de refrigeración. Al presionar este botón (>2 seg.), la unidad pasa al modo Active Clean. Se inicia un proceso completo para limpiar la cara interior del evaporador y reducir la proliferación de bacterias. Al activar esta función, se cancelarán todos los ajustes de temporizador. Para detener el modo Active Clean, presione de nuevo el botón (>2 seg.). ⑬ Botón LOCK: Pulsando el botón integrado de LOCK (cierre), puede bloquear toda la configuración actual. El mando a distancia reaccionará sólo al botón LOCK. Pulse de nuevo el botón para desactivar el modo LOCK. Botón LED DISPLAY: Pulsando este botón, puede desactivar el display digital del aire acondicionado. Pulse de nuevo el botón para activar el display (no es válido para aparatos que no disponen de esta función). ⑮ Botón Low sound / Botón de prevención de congelación interior: Pulse este botón para disminuir el nivel de presión sonora interior a 21 dB(A). La velocidad del ventilador de la unidad interior se reduce a su nivel más bajo.

Al pulsarse este botón (> 2 segundos), el equipo entra en el modo anticongelación. El equipo hará caso omiso de la temperatura programada para el interior y la ajustará a aprox. 8°C. De esta forma evita que su casa se congele en los periodos fríos, con el menor consumo de energía posible. Cuando se selecciona este modo, la unidad interior indica "FP". Este botón solo funciona en modo de calefacción. Para desactivar el modo anticongelación: simplemente debe pulsar el botón de nuevo.

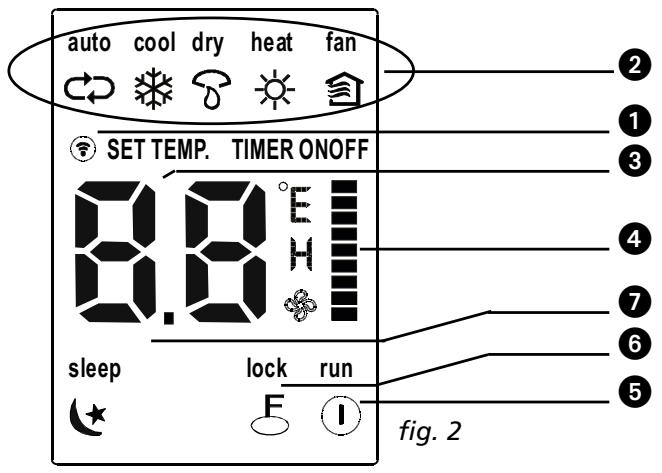

Nombres y unidades de los indicadores en el mando a distancia

Panel de visualización

① Indicador-receptor: Este indicador se enciende cuando el mando a distancia envía una señal al aparato. ② Indicador de modo de funcionamiento: Puede pulsar el botón MODE para visualizar el modo de funcionamiento actual: AUTO, COOL [refrigerar], DRY [secar], HEAT [calentar], FAN [ventilador]. Esta indicación no está disponible para aparatos que únicamente refrigeran. ③ Display de la temperatura del temporizador: Se visualiza la temperatura programada (17°C ~ 30°C). En esta parte del display se muestra la entrega del temporizador. Si sólo se ha programado el tiempo de inicio del temporizador, se verá en el display: TIMER ON. Si sólo se ha programado el tiempo de finalización del temporizador, se verá en el display TIMER OFF. Si ambos tiempos están programados, se verá en el display. ④ Indicación de la velocidad del ventilador: Con el botón FAN SPEED (velocidad de la ventilación) puede seleccionar la velocidad del ventilador (Auto - Baja - Media - Alta). El modo seleccionado se visualiza en la pantalla LCD. No es válido para el modo Auto. La velocidad del ventilador será AUTO si el modo de funcionamiento está bajo su control. ⑤ Indicador de (des)activación: Este símbolo aparece cuando se activa el aparato con el mando a distancia y desaparece cuando se desactiva. ⑥ Mensaje LOCK: El mensaje LOCK aparece cuando pulsa el botón LOCK. Pulsando de nuevo el botón LOCK, se borrará la pantalla. ⑦ Pantalla de sueño: Se muestra durante el funcionamiento en el modo de sueño. Pulse de nuevo el botón SLEEP para desactivarla.

¡ATENCIÓN!

Todos los elementos se muestran en la Fig.2 para encontrar una presentación clara, aunque durante el funcionamiento real solo los elementos sociales se muestran en la pantalla.

Funcionamiento del mando a distancia

Colocación / Cambio de las pilas

El mando a distancia utiliza dos pilas alcalinas secas (AAA/LR03).

No utilice pilas recargables.

1. Deslice la cubierta del compartimento de las pilas en el mando a distancia en el sentido de la flecha situada en la cubierta.
2. Coloque las pilas asegurando de que la polaridad (+) y (-) de las mismas coincide con la del mando a distancia.
3. Vuelva a colocar la cubierta.

¡ATENCIÓN!

• El control remoto perderá la programación almacenada al extraer las baterías, por lo que será preciso volver a programarlo tras insertar las baterías nuevas.
• Al mismo tiempo, no utilice pilas viejas o un tipo de pilas diferente, ya que puede provocar el funcionamiento incorrecto del mando.
• Si no va a utilizar el mando a distancia durante varias semanas, quite las pilas. De lo contrario, las fugas de líquido de las pilas podrían dañar el mando a distancia.
• La vida media de una pila con uso normal es de unos 6 meses.
• Cambie las pilas cuando oiga un sonido de aviso de la unidad inferior o si la luz indicadora de transmisión no se enciende.
• Siempre cambie las dos pilas a la vez. Nunca utilice diferentes tipos de pilas al mismo tiempo (por ejemplo, una alcalina con una de dióxido de manganeso).

Cuando el aire acondicionado esté listo para su uso (compruebe que la unidad está enchufada y que el suministro eléctrico está disponible), pulse el botón de alimentación y el piloto de FUNCIONAMIENTO del panel de visualización comenzará a parpadear.

1. Utilice el botón de selección Mode para seleccionar el modo AUTO.
2. Pulse el botón + o - para ajustar la temperatura ambiente deseada.
3. Pulse el botón On/off para iniciar el funcionamiento del aire acondicionado. El piloto de FUNCIONAMIENTO en el panel de visualización de la unidad inferior se encenderá. El modo de funcionamiento es AUTO. La velocidad del VENTILADOR se controla automáticamente.
4. Pulse de nuevo el botón On/off para detener el funcionamiento de la unidad.

¡ATENCIÓN!

• En el modo AUTO, el aire acondicionado puede elegir de forma lógica el modo COOL, FAN, HEAT mediante la detección de la diferencia entre la temperatura ambiente real y la temperatura programada en el mando a distancia.
• Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.

Funcionamiento COOL, HEAT y FAN ONLY

1. Si el modo AUTO no le resulta agradable, puede modificar los ajustes manualmente utilizando los modos COOL, DRY, HEAT (sólo los modelos con bomba de calor), o FAN ONLY pulsando el botón ②.
2. Pulse el botón + o - (③ y ④) para ajustar la temperatura ambiente deseada.
3. Pulse el botón ⑤ Fan para seleccionar el modo AUTO, HIGH, MED o LOW del VENTILADOR.
4. Pulse el botón ① On/Off. El piloto luminoso se enciende y el aire acondicionado comienza a funcionar según sus ajustes. Pulse de nuevo el botón ① On/off para detener el funcionamiento de la unidad.

¡ATENCIÓN!

El modo FAN ONLY no puede utilizarse para controlar la temperatura. En este modo, sólo se pueden efectuar los pasos 1, 3 y 4.

Funcionamiento en MODO DRY

1. Pulse el botón ② Mode para seleccionar el modo DRY.
2. Pulse el botón + o - (③ y ④) para ajustar la temperatura.
3. Pulse el botón ① On/Off. El piloto luminoso se enciende y el aire acondicionado comienza a funcionar en el modo DRY. Pulse de nuevo el botón ① On/Off para detener el funcionamiento de la unidad.

¡ATENCIÓN!

Debido a la diferencia entre la temperatura ajustada en la unidad y la temperatura ambiente real, el aire acondicionado, si se encuentra en el modo DRY, funciona en muchas ocasiones sin poner en marcha los modos COOL y FAN.

Pulse el botón Timer on/off (⑨ y ⑩) para programar la hora de encendido y de apagado del aparato. El rango de tiempo seleccionable es de 0,5 a 24 horas.

1. Programar la hora de INICIO. 1.1 Pulse el botón ⑨ Timer on, en el mando a distancia aparecerá ON TIMER y la hora de inicio previamente programada. La abreviatura "h" aparecerá en el panel de visualización. Ahora podrá programar de nuevo la hora de INICIO.

1.2 Pulse de nuevo el botón ⑨ Timer on para programar la hora de inicio deseada. 1.3 Después de haber programado Timer on, habrá un retardo de medio segundo antes de que el mando a distancia transmita la señal al aire acondicionado.

2. Programar la hora de PARADA.

2.1 Pulse el botón ⑩ Timer off, en el mando a distancia aparecerá OFF TIMER y la hora de parada previamente programada. Ahora podrá programar de nuevo la hora de PARADA. 2.2 Pulse el botón ⑩ Timer off de nuevo para programar la hora de parada. 2.3 Después de haber programado Timer off, habrá un retardo de medio segundo antes de que el mando a distancia transmita la señal al aire acondicionado.

Ejemplo de configuración del temporizador

Para poner en marcha el acondicionador de aire en 6 horas:

1. Pulse el botón TIMER ON. Se mostrará la última hora de puesta en marcha configurada y el símbolo "h" en el área de pantalla.
2. Pulse el botón TIMER ON y configure el valor "6:0h".
3. Espere un segundo; el área de pantalla digital volverá a mostrar la temperatura de nuevo. El indicador "TIMER ON" permanecerá encendido y la función quedará activada.

Temporizador combinado

(configuración simultánea de los temporizadores de ENCENDIDO y APAGADO)

(Encendido --> Parada --> Puesta en marcha)

Esta función resulta útil si desea que el acondicionador de aire se detenga después de haberse ido a dormir y vuelva a ponerse en marcha al levantarse por la mañana o al volver a

Ejemplo:

Para que el acondicionador de aire se detenga 2 horas después de la configuración y vuelva a ponerse en marcha 10 horas después de la configuración:

1. Pulse el botón TIMER OFF.
2. Pulse de nuevo el botón TIMER OFF y configure el valor 2.0h en la pantalla TIMER OFF.
3. Pulse el botón TIMER ON.
4. Pulse de nuevo el botón TIMER ON y configure el valor 10h en la pantalla TIMER ON.
5. Espere un segundo; el área de pantalla digital volverá a mostrar la temperatura de nuevo. El indicador TIMER ON OFF permanecerá encendido y la función quedará activada.

¡ATENCIÓN!

• Si se ha programado la misma hora para el INICIO y para la PARADA, la hora de parada incrementará en 0,5 h (si la hora programada es inferior a 10 horas) o en 1 hora (si la hora programada es 10 horas o más).
• Para cambiar la hora Timer on/off, simplemente pulse el botón correspondiente del TEMPORIZADOR y programe la hora de nuevo.
• El tiempo programado es tiempo relativo. Es la hora programada basada en el retardo de la hora actual.
• Evite que se derramen líquidos sobre el mando a distancia.
• No exponga el mando a distancia a la luz directa del sol o a fuentes de calor.
• Si el receptor de la señal de infrarrojos de la unidad interior está expuesto a la luz directa del sol, puede que el aparato de aire acondicionado no funcione correctamente.

Para un rendimiento óptimo, proceda como sigue:

• Ajuste correctamente la dirección del caudal de aire de modo que no esté dirigido hacia las personas.
• Ajuste la temperatura para encontrar el nivel de confort deseado. Evite poner la unidad a temperaturas extremadamente altas.
• Cierre las puertas y ventanas para alcanzar el efecto deseado.
• No coloque ningún objeto cerca de la entrada o salida del aire; ya que la eficacia de la unidad podrá verse reducida y podría detenerse. Asegúrese de que no haya obstáculos que bloqueen el caudal de aire. El flujo de aire debe circular libremente por la habitación. El flujo de aire también debe alcanzar libremente el aire acondicionado.
• Limpie el filtro de aire con cierta regularidad. Si el filtro está sucio quedará reducido el rendimiento de calefacción o de refrigeración. Se aconseja limpiar el filtro cada dos semanas. No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.

F AJUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE

• Ajuste la dirección del caudal de aire correctamente, de lo contrario puede sentirse incómodo y tener una temperatura no homogénea.
• Ajuste la aleta horizontal con el botón (8) en el mando a distancia.
• Ajuste la aleta vertical manualmente.

Ajuste de la dirección del caudal de aire horizontal (izquierda-derecha)

El aire acondicionado ajusta automáticamente la dirección del caudal de aire horizontal en función del modo de funcionamiento activado.

Cómo configurar la dirección del caudal de aire horizontal

Esta operación debe realizarse cuando la unidad está funcionando. Mantenga presionado el botón ⑧ AIR DIRECTION del mando a distancia para desplazar la aleta en la dirección deseada.

• Ajuste la dirección del caudal de aire horizontal según la posición deseada.
• Al encender de nuevo el aire acondicionado, el caudal de aire horizontal quedará automáticamente en la dirección en la que se ha ajustado la aleta pulsando el botón AIR DIRECTION.

Cómo configurar la dirección del caudal de aire vertical (arriba-abajo)

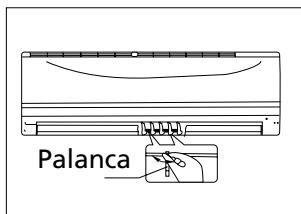

Ajuste la aleta vertical manualmente por medio de la palanca situada a la izquierda o a la derecha del brazo de la aleta (depende del modelo). Cuando el aire acondicionado está funcionando y la aleta vertical se encuentra en posición, mueva la palanca hacia la posición deseada.

Cómo desplazar automáticamente la dirección del caudal de aire (arriba-abajo)

Esta operación debe realizarse cuando la unidad está funcionando.

• Pulse el botón (7) SWING del mando a distancia.
• Para parar la función, pulse de nuevo el botón ⑦ SWING. Pulse el botón ⑧ AIR DIRECTION para detener la aleta en la posición deseada.

CUIDADO!

No toque el ventilador detrás de la aleta vertical.

ATENCIÓN

• Los botones AIR DIRECTION y SWING quedan desactivados cuando el aire acondicionado no está funcionando (también si el TIMER ON está programado).
• No haga funcionar el aire acondicionado durante largos periodos de tiempo con el caudal dirigido hacia abajo en los modos de refrigeración o deshumidificación, ya que de esta forma se puede formar condensación en la superficie de la aleta horizontal (goteo).
• No mueva manualmente la aleta horizontal, sino utilice siempre el botón AIR DIRECTION o SWING. Si desplaza esta aleta manualmente, puede que no funcione debidamente. Si la aleta horizontal no funciona correctamente, pare el aire acondicionado una vez y póngalo de nuevo en marcha.
• Si se vuelve a poner en marcha el aire acondicionado inmediatamente después de una parada, es posible que la aleta horizontal quede inmóvil durante unos 10 segundos.
• No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.

• Si se programa el aire acondicionado en el modo AUTO (botón del mando a distancia), seleccionará automáticamente los modos de REFRIGERACIÓN, CALEFACCIÓN o SOLO VENTILADOR en función de la temperatura programada y de la temperatura ambiente.
• El aire acondicionado controla automáticamente la temperatura ambiente manteniéndola próxima a la temperatura programada por el usuario.
• Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.

• Si mantiene oprimido durante segundos el botón SLEEP en el modo de REFRIGERACIÓN, CALEFACCIÓN o AUTO, el aire acondicionado aumentará (refrigeración) o bajará (calefacción) automáticamente 1°C por hora por un periodo de 2 horas. Y permanece en el mismo estado durante 5 horas. Transcurridas 5 horas, la unidad se detiene. La velocidad del ventilador es controlada automáticamente.

FUNCIONAMIENTO DE DESHUMIDIFICACIÓN

• El modo de deshumidificación permite seleccionar automáticamente el funcionamiento en modo de deshumidificación basado en la diferencia entre la temperatura programada y la temperatura ambiente.
• Durante la deshumidificación, la temperatura se regula encendiendo y apagando repetidamente el aparato en modo de refrigeración o solo ventilador. El control de la velocidad del ventilador es automático.
• En funcionamiento normal de refrigeración, el aire acondicionado también deshumidificará el aire.

ATENCIÓN

Cuando el aire acondicionado está en modo de deshumidificación, la temperatura ambiente baja. En estas circunstancias, un higrostato medirá una humedad relativa superior. La humedad absoluta en la habitación baja en cualquier caso, en función de la cantidad de humedad producida en la habitación (cocinando, personas presentes, etc.).

MANTENIMIENTO

ADVERTENCIA

Antes de proceder a la limpieza, apagar el aire acondicionado y desconectarlo de la alimentación eléctrica.

Limpieza de la unidad interior y del mando a distancia

ATENCIÓN

• Utilice un paño seco para limpiar la unidad interior y el mando a distancia.
• Puede utilizar un paño húmedo con agua fría para la unidad interior en caso de que esté muy sucia.
• El panel frontal de la unidad interior se puede quitar y limpiar con agua. Después, secar con un paño.
• No utilice paños tratados químicamente o plumeros para limpiar la unidad.
• No utilice bencina, disolventes, polvo abrasivo o disolventes similares para la limpieza de la unidad. Estos productos pueden ocasionar grietas o deformaciones en la superficie de plástico.

Limpieza del filtro de aire

Un filtro de aire sucio reduce la eficacia de refrigeración. Limpie el filtro cada dos semanas.

1. Levante el panel de la unidad interior hasta que este quede bajo [sonará un click de enganche].
2. Tome el filtro de pantalla por la palanca y levántelo con cuidado para extraerlo de su portador y tire del filtro hacia abajo.
3. Extraiga el filtro de pantalla de la unidad interior.
4. Limpie el filtro de pantalla cada dos semanas.
5. Limpie el filtro de pantalla con una aspiradora o con agua.

1. El filtro de carbón activo de color negro no se puede limpiar. Si el filtro se ensucia, simplemente producirá olores desagradables. Será momento entonces de sustituir el filtro por otro nuevo (puede adquirirlo a través de su distribuidor). Se aconseja cambiar el filtro dos veces por temporada.
2. El filtro HAF 3M de color verde presenta claras señales de suciedad en su superficie e interior cuando se ensucia. No es posible limpiar el filtro si se ensucia; en tal caso, debe ser sustituido por otro nuevo (puede adquirirlo a través de su distribuidor). Se aconseja cambiar el filtro dos veces por temporada.

Filtro nuevo

Se recomienda cambiar el filtro

1. Una vez instalados de nuevo el filtro de carbón activo y el filtro HAF 3M en el soporte de filtros del filtro de cortina, es posible volver a instalar el filtro de cortina en el acondicionador de aire.
2. Antes de volver a colocar el filtro, compruebe que está perfectamente seco y que no tiene defectos.
3. Vuelva a colocar el filtro de aire.
4. Introduzca la parte superior del filtro en la unidad, procurando que los bordes izquierdo y derecho queden perfectamente alineados y coloque el filtro en posición.

Mantenimiento

Si se va a dejar la unidad inactiva durante un largo periodo de tiempo, proceda de la siguiente manera:

1. Deje el ventilador en funcionamiento durante aproximadamente 6 horas para que la unidad se seque por la parte interior.
2. Apague el aire acondicionado y desconéctelo de la red eléctrica. Si utiliza el Modelo S(C)3748, interrumpa el suministro eléctrico. Saque las pilas del mando a distancia.
3. La unidad exterior debe ser sometida periódicamente a mantenimiento y limpieza. Estos trabajos quedan reservados a un técnico cualificado.

Controles a realizar antes de la puesta en servicio

• Comprobar que los cables no están dañados o desconectados.
• Comprobar que el filtro está instalado.
• Comprobar que la salida y entrada de aire no está obstruida después de un largo periodo de inactividad.

ATENCIÓN

• Al extraer el filtro, no toque las partes metálicas de la unidad. Los bordes afilados de los componentes metálicos pueden causar heridas.
• No limpie el interior del aire acondicionado con agua, ya que puede afectar el aislamiento provocando un choque eléctrico.
• Previo a la limpieza, compruebe que el interruptor de encendido y el interruptor automático están apagados.

Durante el funcionamiento normal del aparato pueden presentarse las siguientes situaciones:

1. Protección del aire acondicionado.

Protección del compresor

• Una vez se ha parado el compresor, tardará 3 horas para volver a encenderse.

Aire anti-frío

• La unidad está protegida de forma que no expulse aire frío en el modo CALEFACCIÓN cuando el intercambiador de calor se encuentra en una de las tres situaciones siguientes y la temperatura programada no ha sido alcanzada.

A) Cuando la calefacción acaba de activarse. B) Descongelación. C) Calefacción a baja temperatura.

Descongelación

• El ventilador interior y exterior no funciona durante la descongelación.
• Puede formarse escarcha en la unidad exterior durante el ciclo de calefacción, cuando la temperatura exterior es baja y la humedad relativa es alta, esto ocasiona una reducción del rendimiento calefactor del aire acondicionado.
• En estas condiciones, el aire acondicionado deja de funcionar en modo de calefacción y comienza automáticamente a descongelar.
• El tiempo de descongelación varía de 4 a 10 horas según la temperatura exterior y la cantidad de escarcha acumulada en la unidad exterior.
• Salida de condensado blanco de la unidad interior.
• En el modo de REFRIGERACIÓN, es posible que salga condensado blanco debido a la diferencia de temperatura entre el aire de entrada y de salida en un local con una humedad ambiente elevada.
• El vapor blanco se genera debido a la humedad que se produce en el proceso de descongelación y a partir del momento en que la unidad vuelve al modo de CALEFACCIÓN después de descongelarse.
• El aire acondicionado emite un ligero ruido.
• Durante el funcionamiento del compresor o en el momento de la parada, es posible que se produzca un silbido. Se trata del sonido del refrigerante que circula o se detiene.
• Durante el funcionamiento del compresor o en el momento de la parada, es posible que se produzca un chirrido causado por la expansión térmica y la contracción de las partes de plástico de la unidad, al variar la temperatura.
• Cuando la aleta horizontal vuelve a su posición original antes de la rejilla, justo después de una parada, también se produce un sonido.
• Expulsión de polvo de la unidad interior.
• Esto es normal si el aire acondicionado no ha sido utilizado durante un largo periodo de tiempo o cuando utiliza la unidad por primera vez.
• La unidad interior emana un olor peculiar.
• La unidad interior emana los olores procedentes del material de construcción, de los muebles o del horno.
• El aire acondicionado pasa de los modos de solo VENTILACIÓN al modo de REFRIGERACIÓN o de CALEFACCIÓN.
• Cuando la temperatura interior alcanza los valores de temperatura programados del aire acondicionado, el compresor se parará automáticamente y el aire acondicionado pasará al modo de solo VENTILACIÓN. El compresor vuelve a arrancar cuando la temperatura interior sube en el modo de REFRIGERACIÓN o baja en el modo de CALEFACCIÓN hasta el valor programado.
• Durante la refrigeración en un ambiente con humedad relativamente alta, es posible que se genere agua en la superficie de la unidad interior (humedad relativa superior al 80%). En tal caso, sitúe la aleta horizontal en su posición máxima de apertura y seleccione la velocidad HIGH del ventilador.
• Modo de calefacción
• El aire acondicionado absorbe calor de la unidad exterior y lo libera a través de la unidad interior durante el funcionamiento en modo de calefacción. Cuando la temperatura exterior desciende, el calor que absorbe el aire acondicionado baja consecuentemente.
• Función de rearranque automático.
• Una interrupción de corriente durante el funcionamiento causa la parada inmediata del aire acondicionado. El aire acondicionado está equipado con una función de rearranque automático. Cuando la corriente de alimentación queda restablecida, la unidad vuelve a arrancar automáticamente conservando todos los valores programados anteriormente en la función de memoria.
• Detección de fugas de refrigerante
• Este equipo de aire acondicionado incluye un sistema de detección de fugas de refrigerante. Cuando la unidad exterior detecta la fuga de refrigerante, el equipo de aire acondicionado detiene su configuración y la unidad interior muestra la alarma EC en pantalla. Si su unidad emite esta alarma, no reinicie el equipo de aire acondicionado y póngase en contacto con su proveedor.

J LOCALIZACIÓN DE AVERÍAS

Problemas y Soluciones

FALLO

Pare el aire acondicionado inmediatamente si se presenta uno de los siguientes fallos. Desconecte la unidad de la red eléctrica y póngase en contacto con su distribuidor.

• El fusible se funde o el interruptor automático salta a menudo.
• Ha entrado agua o algunos objetos en el interior de la unidad.
• El mando a distancia no funciona o no funciona correctamente.
• Otras situaciones anormales.

Problema	Causa	Soluciones
Launidad no arranca	Corte de alimentación electrica.	Esperar que se restablezca la alimentación de corriente.
	Unidad puede estar desenchufada.	Comprobar que la clavija está correctamente enchufada en la toma de corriente.
	El fusible está fundido.	Cambiar el fusible / reinecer el relé / reinecer el interruptor automático.
	Las pilas del mando están descargadas.	Cambiar las pilas.
	La distancia del mando a distancia al receptor de launidad interior es más de 6/7 metros, hay obstáculos entre el mando a distancia y el receptor.	Reducir la distancia. Quitar eventuales obstáculos. Orientar el mando a distancia hacía el receptor en laUNITY边际.
	El tiempo programado con el temporizador no es correcto.	Esperar, o borrar la programación del temporizador.
Launidad detiene, y no vuelve a起初ar, su configuracion	Posible falta de refrigerante	Contacte con su proveedor
Launidad no enfiña o no caliente deforma adecuada a pesar de que el aire sale del aire acondicionado	Configuración de la temperature inadeuca.	Programar la temperatura correctamente. Para más informática, consultar el capitulo D “Funcioncimiento del mando a distancia”.
	El filtro de aire está atascado.	Limpiar el filtróde aire.
	Las puertas o lasVentanas en la habitación está abiertas.	Cerrar las puertas y lasventanas.
	La calidad o entrada de aire de launities inferior o exterior está obstruida.	Eliminar las obstrucciones y volver aponer en marcha laUNITY边际.
	La protección del compresor (de 3minutos) estáactivada.	Esperar.
	LaUNITY边际 estádescongelando.
No es possible cambiar la velocidad del ventilador	El aire acondicionado se encontrar en el modo automático.	La velocidad del ventiladorsolesepuécambiar en los modosHEAT, COOL y FAN.
	El aire acondicionado se encontrar en elmode de deshumidificacion.
Elindicador de la temperatura no queda lostrada	El aire acondicionado se encontrar en elmode de ventilación.	No es possible programar la temperatura en elmode de ventilación.

Si el problema persiste, póngase en contacto con el distribuidor. Describa detalladamente el problema e indique el modelo de la unidad.

J ¡ATENCIÓN!

La reparación queda reservada a un técnico cualificado.

K GARANTÍA

El aire acondicionado tiene una garantía de 48 meses para el compresor y 24 meses para otros componentes a partir de la fecha de adquisición. A este efecto rigen las siguientes condiciones:

1. Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.
2. La reparación o el reemplazo de componentes no supone una extensión del periodo de garantía.
3. La garantía no está correctamente realizada por el uso de la copia, y no se ha hecho con el aparato.
4. Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de la garantía.
5. La garantía se aplica únicamente si se presenta la factura de compra, fechada y sin modificación alguna.
6. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.
7. Los gastos de envío y el riesgo que conlleva el envío del aire acondicionado o partes del mismo, correrán siempre por cuenta del comprador.
8. Los daños provocados por no usar los filtros adecuados no están cubiertos por la garantía.
9. Pérdida de refrigerante y/o rotura por causa de una (des)conexión incorrecta de las unidades y/o una (des)conexión de las unidades por una persona no cualificada no entra en la garantía de este aparato. Daños a las unidades montadas, conectadas y/o desconectadas sin seguir las normas y legislaciones y/o no seguir las instrucciones de este manual tampoco entran en garantía.

Consulte a su proveedor para reparaciones si estas instrucciones no le indican la solución. Asegúrense de que, en el caso de tener que desconectar el aparato, esto siempre se haga por una persona cualificada y autorizada y según las normas y legislaciones de su país.

No deseche ningún dispositivo electrónico junto a los residuos habituales. Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administración correspondiente para obtener información acerca de las instalaciones de recogida disponibles. Si algún dispositivo electrónico se desecha en un vertedero o basurero no adecuado, alguna sustancia peligrosa podría filtrarse en la tierra y aparecer posteriormente en la cadena de alimentación, pudiendo dañar su estado de salud. Al sustituir un electrodoméstico o dispositivo electrónico por un modelo nuevo, el establecimiento minorista está obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin carga económica alguna para el cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente, ya que son dañinas para el medio ambiente.

Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el Protocolo de Kioto. Los trabajos de mantenimiento y de desmontaje quedan reservados a personal con formación al respecto.

Este equipo contiene el refrigerante R410A en la cantidad indicada en la tabla arriba expuesta. No emitir R410A a la atmósfera. R410A es un gas fluorado de invernadero con un potencial de calentamiento global (GWP) = 2088.

Internet:

Para una mayor comodidad, se puede bajar la última versión del manual de instrucciones de uso y/o manual de servicios en www.qlima.com

ESPECIFICACIONES TÉCNICAS

Modelo		S 3725	S 3731	S 3748	SC 3725	SC 3731	SC 3748
Tipo de aire acondicionado		Aire acondicionado mural	Aire acondicionado mural	Aire acondicionado mural	Aire acondicionado mural	Aire acondicionado mural	Aire acondicionado mural
Capacidad de refrigeracion nom. (min - max) *	W	2650 (1231 - 3312)	3500 (1290 - 4455)	5300 (1817 - 6125)	2650 (1231 - 3350)	3500 (1322 - 4467)	4700 (1729 - 5451)
Clase EE *		A++	A++	A++	A++	A++	A++
SEER *		6.6	6.6	6.6	6.3	6.6	6.1
Capacidad de calefacción nom. (min - max) *	W	2500 (850 - 3722)	2600 (1202 - 4865)	4200 (1377 - 6741)	2400 (850 - 3452)	2500 (1910 - 4877)	3650 (1260 - 6000)
Rendimiento calor		A+	A+	A+	A+	A+	A
SCOP *		4.0	4.4	4.1	4.0	4.0	3.8
Capacidad deshumidificacion ** / ***	L / 24 h	36	38.4	60	36	38.4	60
Consumoelectrico refrigeracion	kW	0.80	1.17	1.63	0.82	1.21	1.56
Consumoelectrico calefaction	kW	0.91	1.12	1.54	0.87	1.10	1.64
Consumo anual de energia refrigeracion / calefaction	kWh	144 / 882	185 / 841	262 / 1422	141 / 878	187 / 859	264 / 1336
Potencia consumida	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Consumoelectrico calefaction / refrigeracion	A	3.6 / 4.1	5.2 / 5.0	7.3 / 6.9	3.6 / 3.9	5.4 / 4.9	6.9 / 7.3
Corrente maxima	A	9.5	10	11.5	9.5	10	11.5
Caudal de aire **	m3/h	430/320/230	485/390/310	610/460/360	350/280/220	520/420/340	600/500/375
Para habitaciones de hasta**	m3	60-85	80 - 100	125 - 145	60-85	80 - 100	125 - 145
Regiones adecuadas		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Tipo de compresor		de rotacion	de rotacion	de rotacion	de rotacion	de rotacion	de rotacion
Velocidades del ventilador		3	3	3	3	3	3
Termostato	°C	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32
Mandos manual / mecánico / electrónico		Mando a distancia electrónica	Mando a distancia electrónica	Mando a distancia electrónica	Mando a distancia electrónica	Mando a distancia electrónica	Mando a distancia electrónica
Mando a distancia Sí / No		S	S	S	S	S	S
Filtro de aire tipo(s)		Malla, Carbono activo, 3M HAF	Malla, Carbono activo, 3M HAF	Malla, Carbono activo, 3M HAF	Malla, Carbono activo, 3M HAF	Malla, Carbono activo, 3M HAF	Malla, Carbono activo, 3M HAF
ilio de refrigerante / contenido	K / g	R410A / 800	R410A / 950	R410A / 1480	R410A / 800	R410A / 950	R410A / 1450
Refrigerante GWP		2088	2088	2088	2088	2088	2088
CO2equivalente	tonnes	1.67	1.98	3.09	1.67	1.98	3.03
Diámetro tubo refrigerante Líquido - Gas	mm	6.35 / 9.52	6.35 / 9.52	6.35 / 12.7	Quick Connector	Quick Connector	Quick Connector
Presión aspiración / descarga (max)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Dimensiones unidad interior (an x al x p)	mm	715x250x188	800x275x188	940x275x205	715x275x188	800x275x188	940x275x205
Dimensiones unidad exterior (an x al x p)	mm	770x555x300	800x554x333	800x554x333	770x555x300	800x554x333	800x554x333
Peso neto unidad interior	kg	6.5	7.4	9.0	11.5	12.3	14.6
Peso neto unidad exterior	kg	26.6	29.1	37.8	26.9	29.5	37.8
Peso bruto unidad interior	kg	8.2	9.5	12.2	15.5	16.4	19.2
Peso bruto unidad exterior	kg	29.0	31.9	40.5	29.3	32.3	40.5
Nivel sonoro unidad interior ****	dB(A)	52	52	55	51	52	56
Nivel sonoro unidad exterior ****	dB(A)	58	60	63	60	62	64
Unidad interior de presión sonora (bajo) ****	dB	22	23	25	25	26	26
Clase de protección unidad interior	IP	IPX0	IPX0	IPX0	IPX0	IPX0	IPX0
Clase de protección unidad exterior	IP	IP24	IP24	IP24	IP24	IP24	IP24
Fusible		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511/EN 14825 A título indicativo * Deshumidificación con 32°C, HR del 80% *** EN 12108-2008

Muy señores míos:
