Tipo de producto	Horno microondas
Capacidad	18 litros
Dimensiones aproximadas	Microondas: 44,3 x 34,2 x 25,9 cm
Peso	12 kg
Alimentación eléctrica	230 V, 50 Hz
Potencia	800 W
Funciones principales	Descongelación, cocción, recalentamiento
Tipo de control	Panel de control mecánico
Mantenimiento y limpieza	Limpieza con un paño húmedo, no usar productos abrasivos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto del fabricante
Seguridad	Protección contra sobrecalentamiento, bloqueo de seguridad
Compatibilidades	Compatible con recipientes de vidrio, cerámica y plástico aptos para microondas
Información general	Ideal para uso doméstico, compacto y fácil de usar

Preguntas frecuentes - NE-1843 - NE-1843 PANASONIC

¿Cómo ajustar la potencia del microondas Panasonic NE-1843?

Para ajustar la potencia, gire el selector de potencia en el panel de control y elija el nivel deseado antes de iniciar la cocción.

¿Qué hacer si el microondas no se enciende?

Primero, verifique si el microondas está correctamente enchufado a una toma de corriente funcional. Asegúrese también de que la puerta esté bien cerrada.

¿Cómo limpiar el interior del microondas?

Utilice un paño suave y una mezcla de agua caliente y jabón. Evite productos abrasivos que puedan rayar el interior.

El microondas emite un ruido extraño, ¿qué hacer?

Un ruido inusual puede ser causado por un objeto atascado en el ventilador. Verifique el interior y retire cualquier objeto. Si el ruido persiste, contacte al servicio al cliente.

¿Cómo reiniciar el microondas Panasonic NE-1843?

Para reiniciar, desenchufe el microondas durante aproximadamente 10 minutos y luego vuelva a enchufarlo. Esto restablecerá los ajustes de fábrica.

El microondas no calienta correctamente, ¿qué hacer?

Verifique que los alimentos estén colocados correctamente y que haya seleccionado la potencia adecuada. Si el problema persiste, puede haber un problema técnico.

¿Cómo usar el modo de descongelación?

Seleccione el modo de descongelación en el panel de control y luego ingrese el peso del alimento. El microondas ajustará automáticamente el tiempo de descongelación.

¿Qué tipos de recipientes puedo usar en el microondas?

Utilice recipientes de vidrio, cerámica o plástico específicamente etiquetados para uso en microondas. Evite los metales.

¿Cómo saber si mi plato es compatible con el microondas?

Verifique la etiqueta del plato. Si está marcado como 'apto para microondas', puede usarlo. De lo contrario, evite usarlo en el microondas.

¿Qué hacer si el microondas muestra un código de error?

Consulte el manual de usuario para identificar el código de error. Si no encuentra una solución, contacte al servicio al cliente.

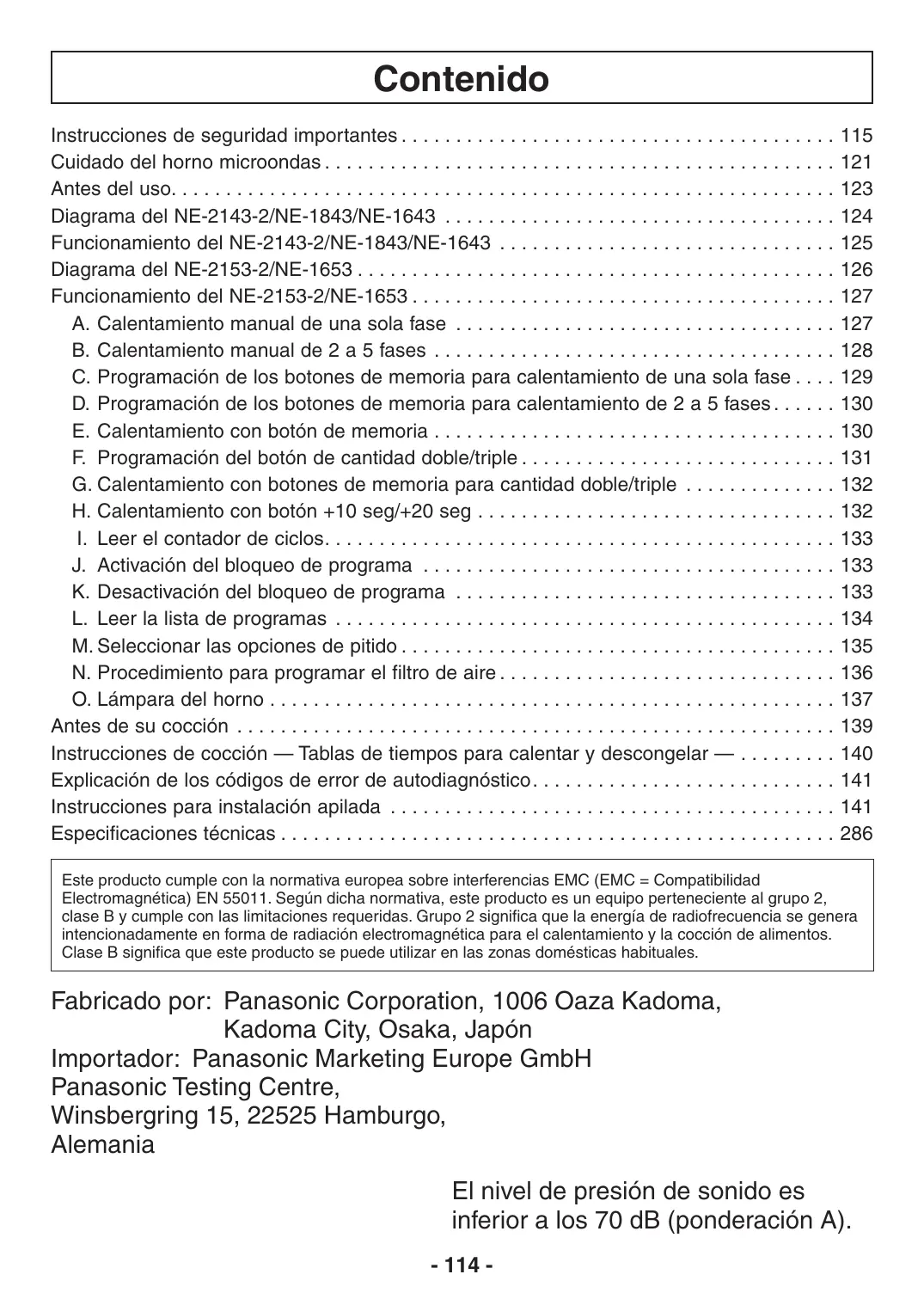

MANUAL DE USUARIO NE-1843 - NE-1843 PANASONIC

Manual de Instrucciones...Hornos Microondas ......Para Uso Commercial (Traducción de las instrucciones originales)

Instrucciones de seguridad importantes....115

Cuidado del horno microondas....121

Antes del uso....123

Diagrama del NE-2143-2/NE-1843/NE-1643 124

Funcionamiento del NE-2143-2/NE-1843/NE-1643 125

Diagrama del NE-2153-2/NE-1653 126

Funcionamiento del NE-2153-2/NE-1653....127

A. Calentamiento manual de una sola fase ..... 127
B. Calentamiento manual de 2 a 5 fases ..... 128
C. Programación de los botones de memoria para calentamiento de una sola fase . . . 129
D. Programación de los botones de memoria para calentamiento de 2 a 5 fases.....130
E. Calentamiento con botón de memoria 130
F. Programación del botón de cantidad doble/triple....131
G. Calentamiento con botones de memoria para cantidad doble/triple ..... 132
H. Calentamiento con botón +10 seg/+20 seg 132

I. Leer el contador de ciclos....133
J. Activación del bloqueo de programa 133
K. Desactivación del bloqueo de programa 133
L. Leer la lista de programas 134
M. Seleccionar las opciones de pitido....135
N. Procedimiento para programar el filtro de aire....136
O. Lámpara del horno 137

Antes de su cocción 139

Instrucciones de cocción — Tablas de tiempos para calentar y descongelar — ..... 140

Explicación de los códigos de error de autodiagnóstico....141

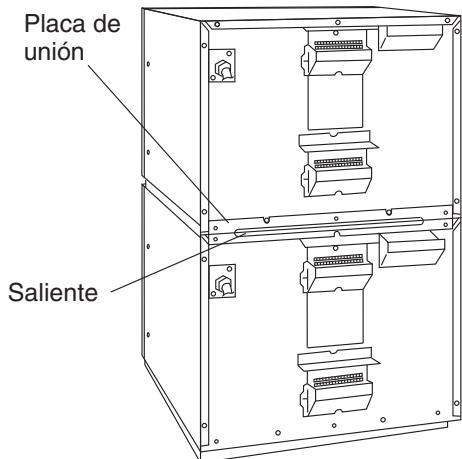

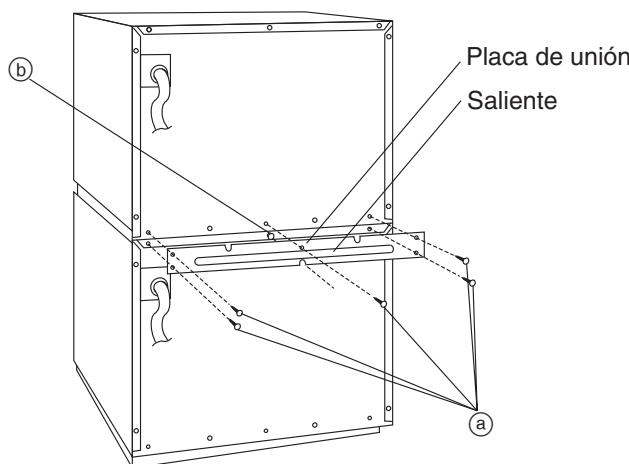

Instrucciones para instalación apilada 141

Especificaciones técnicas 286

Este producto cumple con la normativa europea sobre interferencias EMC (EMC = Compatibilidad Electromagnética) EN 55011. Según dicha normativa, este producto es un equipo perteneciente al grupo 2, clase B y cumple con las limitaciones requeridas. Grupo 2 significa que la energía de radiofrecuencia se genera intencionadamente en forma de radiación electromagnética para el calentamiento y la cocción de alimentos. Clase B significa que este producto se puede utilizar en las zonas domésticas habituales.

Fabricado por: Panasonic Corporation, 1006 Oaza Kadoma, Kadoma City, Osaka, Japón

Importador: Panasonic Marketing Europe GmbH Panasonic Testing Centre,

Winsbergring 15, 22525 Hamburgo, Alemania

El nivel de presión de sonido es inferior a los 70 dB (ponderación A).

Instrucciones de seguridad importantes

INSTALACIÓN

EXTRACCIÓN DE LA PELÍCULA PROTECTORA

La película protectora se utiliza para evitar arañazos en la carcasa exterior durante el transporte. Retire la película antes de instalar y utilizar el electrodoméstico.

COLOQUE LA ETIQUETA DE PRECAUCIÓN.

Si se adjunta una etiqueta de precaución con el horno, péguela en la parte superior del electrodoméstico antes de utilizarlo.

CONEXIÓN A TIERRA

IMPORTANTE: POR MOTIVOS DE SEGURIDAD PERSONAL, LA CONEXIÓN A TIERRA DE ESTE ELECTRODOMÉSTICO DEBE REALIZARSE CORRECTAMENTE.

Cuando una toma eléctrica no está conectada a tierra, es responsabilidad del cliente sustituirla por una toma con una conexión a tierra correcta.

ADVERTENCIA DE TENSIÓN Y POTENCIA

La tensión empleada debe ser igual a la que se especifica en el horno microondas. El uso de una tensión mayor que la especificada es peligroso y puede ocasionar un incendio u otro tipo de accidente que podría provocar daños.

COLOCACIÓN DEL HORNO

Coloque el horno sobre una superficie plana y estable. No coloque el horno en un lugar húmedo o con una temperatura elevada; por ejemplo, próximo a un campo eléctrico o de gas. No utilice el horno cuando la temperatura ambiente sea superior a 40°C y/o cuando la humedad sea superior al 85%. Es importante que el horno disponga de circulación libre de aire a su alrededor. Existe la posibilidad de que se produzcan pequeñas interferencias con señales de radiodifusión muy débiles si el horno está demasiado cerca de una radio o una televisión.

Para un funcionamiento seguro y eficiente, el horno debe disponer de un flujo de aire suficiente en las salidas de aire, por ejemplo 5 cm en los laterales y en la parte posterior; 20 cm en la parte superior.

No instale electrodomésticos a una altura superior a los 1,6 m ni inferior a los 0,8 m. El horno debe colocarse en un lugar que permita acceder fácilmente al panel de control y a la puerta, así como para desconectar la alimentación o desconectar la potencia mediante un fusible o un disyuntor.

Se proporciona un conductor de conexión equipotencial en la parte posterior del horno y está marcado con este símbolo.

Instrucciones de seguridad importantes

ADVERTENCIA

1. Para reducir el riesgo de quemaduras, descargas eléctricas, lesiones o un exceso de energía de microondas:
   Lea la totalidad de las instrucciones antes de utilizar el horno microondas.
2. Si la puerta o las juntas de la puerta están dañadas, el horno no debe utilizarse hasta que no haya sido reparado por una persona cualificada.
3. El contenido de los biberones y de los potitos debe removerse o agitarse y la temperatura debe comprobarse antes del consumo, para evitar quemaduras.
4. Los líquidos y otros alimentos no deben calentarse en recipientes cerrados, ya que existe la posibilidad de que exploten.
5. Al calentar bebidas en el microondas puede producirse una ebullición retardada; deben tomarse, por lo tanto, precauciones al manipular el recipiente.
6. Es peligroso que una persona que no esté cualificada lleve a cabo cualquier servicio o reparación que implique la retirada de una cubierta que protege frente a la exposición a la energía de microondas.

Instrucciones de seguridad importantes

PRECAUCIONES

1. Para mantener los tubos del magnetrón y otros componentes en perfecto estado, no ponga el horno en marcha cuando esté vacío.
2. Hay presencia de tensión elevada en el interior de la misma. Las reparaciones y los ajustes deben ser realizados únicamente por personal de servicio cualificado.
3. El horno microondas requiere que el aire circule libremente en la parte posterior para obtener la máxima eficiencia de refrigeración. Las salidas de aire deben estar despejadas durante la cocción.
4. No seque prendas de ropa en el horno microondas; existe la posibilidad de que se quemen si se dejan demasiado tiempo en el horno.
5. Utilice este horno microondas únicamente para el uso para el que fue diseñado y que se describe en este manual.
6. No utilice este horno microondas si no funciona correctamente, si ha sufrido algún daño o si ha sufrido un fuerte impacto.
7. No lo utilice en el exterior.
8. No sumerja el cable o el enchufe en agua.
9. Mantenga el cable alejado de superficies calientes.
10. No permita que el cable cuelgue por el borde de la mesa o la encimera.
11. Para reducir el riesgo de que se produzca un incendio en el interior del horno:
    a) No cocine los alimentos en exceso. Preste atención al horno microondas si ha colocado papel, plástico u otros materiales combustibles en el interior del horno para facilitar la cocción.
    b) Retire las bridas de alambre de las bolsas antes de colocarlas en el horno.
    c) Si los materiales colocados en el interior del horno se incendiaran, mantenga la puerta del horno cerrada, apague el horno desde el interruptor de pared o corte la alimentación desde el fusible o el cuadro de distribución.

Instrucciones de seguridad importantes

1. No almacene materiales inflamables cerca, en la parte superior o en el interior del horno. Podrían incendiarse.
2. NO utilice este horno para calentar productos químicos u otros productos que no sean alimentos. NO limpie este horno con ningún producto cuya etiqueta indique que contiene productos químicos corrosivos. El calentamiento de productos químicos corrosivos en el horno puede producir fugas de radiación de microondas.
3. No utilice el horno para preparar conservas caseras o calentar un tarro cerrado. Se acumulará presión y el tarro podría explotar. Además, el horno microondas no puede mantener los alimentos a la temperatura correcta para preparar conservas caseras. Las conservas de alimentos preparadas incorrectamente pueden estropearse y su consumo resultar peligroso.
4. No intente freír en el horno microondas.
5. Las patatas, las manzanas, las yemas de huevo, los calabacines enteros y las salchichas son ejemplos de alimentos con piel no porosa. Este tipo de alimentos debe pincharse antes de su cocción, para evitar que exploten.
6. NO UTILICE UN TERMÓMETRO CONVENCIONAL PARA CARNE EN EL HORNO MICROONDAS. Para comprobar el grado de cocción de los asados utilice un TERMÓMETRO PARA MICROONDAS. Como alternativa, puede utilizar un termómetro para carne convencional una vez que haya retirado los alimentos del horno. Si la cocción es insuficiente, vuelva a colocar la carne en el horno y cocínela durante unos minutos más, al nivel de potencia recomendado. Es importante que se asegure de que la carne quede correctamente cocinada.
7. Debe prestarse especial atención a la hora de cocinar palomitas en un horno microondas. Deben cocinarse durante el tiempo mínimo recomendado por el fabricante. Utilice las instrucciones adecuadas a la potencia de su horno microondas. NUNCA deje el horno desatendido cuando prepare palomitas.

Instrucciones de seguridad importantes

1. Cuando recaliente biberones, retire siempre la parte superior y la tetina. El líquido que se encuentra en la parte superior del biberón estará más caliente que el que está en la parte inferior; el biberón debe agitarse bien antes de comprobar la temperatura. También debe retirarse la tapa de los potitos para bebés y el contenido debe agitarse o removerse antes de comprobar la temperatura.
2. Las juntas de la puerta o las zonas donde se encuentran dichas juntas deben limpiarse con un paño húmedo.
3. Si se observa la presencia de humo, debe apagarse o desenchufarse el horno y mantener la puerta cerrada para ahogar cualquier posible llama.
4. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su técnico de servicio o una persona con una cualificación similar para evitar cualquier peligro.
5. Antes de su uso, el usuario debe comprobar que los utensilios son adecuados para hornos microondas.
6. Cuando se calienten líquidos, por ejemplo, sopa, salsas y bebidas en el horno microondas, puede producirse un sobrecalentamiento más allá del punto de ebullición sin que aparezcan burbujas. Esto podría dar como resultado una ebullición súbita del líquido caliente. Para evitar esta posibilidad, deben tomarse las medidas que figuran a continuación:

a) Evite utilizar recipientes con lados rectos y cuellos estrechos.
b) No caliente en exceso.
c) Remueva el líquido antes de colocar el recipiente en el horno y, de nuevo, a media cocción.
d) Tras calentar, deje el recipiente durante unos instantes en el horno, removiendo de nuevo antes de retirarlo cuidadosamente.

1. Debido a la posibilidad de que se produzca un incendio, cuando caliente alimentos en recipientes de plástico o papel, esté pendiente del horno.
2. Los huevos con cáscara y los huevos duros enteros no deben calentarse en el microondas, ya que pueden explotar, incluso después de que haya finalizado el tiempo de calentamiento.

Instrucciones de seguridad importantes

1. Este aparato puede ser utilizado por niños a partir de los 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si reciben la supervisión necesaria o las instrucciones relativas al uso seguro del aparato y entienden los peligros que ello conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento realizados por el usuario no deben ser llevados a cabo por niños sin la debida supervisión.
2. El aparato no debe limpiarse con agua a presión.
3. Existe la posibilidad de peligro debido a los campos electromagnéticos y se aconseja que las personas con marcapasos se alejen de las zonas en las que hay presencia de campos electromagnéticos. En este caso, tome nota de las instrucciones proporcionadas por el fabricante.
4. Si este producto no va a ser utilizado, no guarde objetos en su interior. De lo contrario, la zona circundante estará en peligro si el interruptor se enciende accidentalmente.
5. No utilice productos de papel reciclado, ya que pueden contener impurezas que podrían provocar chispas o incendios al ser utilizados, salvo cuando el embalaje indique que están específicamente diseñados para uso en microondas.
6. El aparato debe desconectarse de la alimentación durante el mantenimiento y la sustitución de piezas. Tras desenchufarlo, el enchufe debe permanecer visible para el profesional de mantenimiento, para garantizar que no se vuelva a enchufar accidentalmente.
7. El horno debe limpiarse regularmente y deben retirarse los restos de comida.
8. No utilice utensilios de metal, cerámica ribeteada con oro o plata ni ningún recipiente que contenga metal.

Cuidado del horno microondas

Si el horno no se mantiene limpio, la superficie podría deteriorarse, afectando negativamente a la duración del aparato y provocando, posiblemente, una situación peligrosa.

1. Retire el enchufe de la toma de corriente antes de realizar la limpieza.
2. Mantenga el interior del horno [y la bandeja central (solo NE-2143-2, NE-2153-2)] limpio. Si se pegan trozos de alimentos o líquidos vertidos en las paredes del horno, o entre la junta de la puerta y la superficie de esta, absorberán microondas y podrían provocar arcos eléctricos o chispas. Limpie los líquidos derramados con un paño húmedo. Si el horno está muy sucio, puede utilizar lavavajillas o una solución desinfectante para alimentos. No utilice detergentes corrosivos o abrasivos.
3. La superficie exterior de este microondas debe limpiarse con agua y jabón, y secarse con un paño suave. Asegúrese de que el agua no se introduce en la abertura de la ventilación posterior o el panel de control, ya que esto podría dañar la unidad.
4. La ventana de la puerta debe limpiarse con agua y jabón muy suave. Asegúrese de utilizar un paño limpio. No utilice limpiacristales. La puerta frontal podría rayarse debido al detergente o al producto de limpieza.

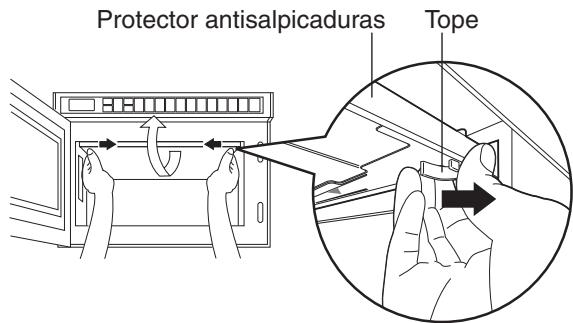

LIMPIEZA DEL PROTECTOR ANTISALPICADURAS

1. Sujete los topes de acople rápido del protector antisalpicaduras con ambas manos y tire de ellos hacia dentro y hacia abajo. A continuación, retire el protector antisalpicaduras del interior del horno.
2. Lave el protector antisalpicaduras en agua con jabón o una solución desinfectante para alimentos.
3. Asegúrese de volver a colocar el protector antes de utilizar el horno.

PRECAUCIÓN

El protector antisalpicaduras debe estar bien colocado antes de utilizar el horno.

Protector antisalpicaduras Tope

Cuidado del horno microondas

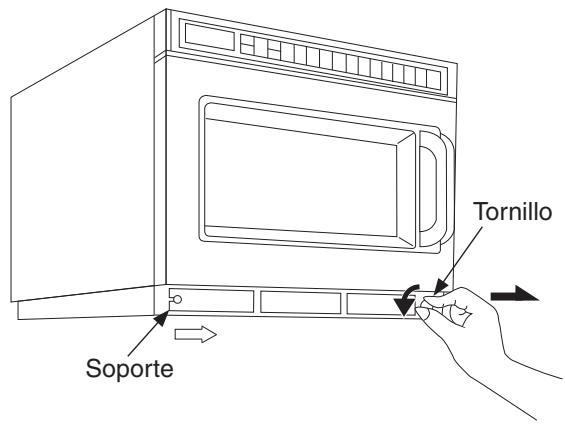

LIMPIEZA DEL FILTRO DE AIRE

Limpie el filtro de aire de forma regular y según lo indicado en las instrucciones que figuran a continuación: Si el filtro del aire se obstruye debido al polvo, el horno puede no funcionar correctamente (*).

1. Retire el filtro del aire del faldón inferior frontal girando el tornillo derecho hacia la izquierda. A continuación, deslice el filtro hacia la derecha y levántelo del soporte de la izquierda.
2. Lave el filtro con agua jabonosa tibia.
3. Asegúrese de volver a colocar el filtro del aire antes de utilizar el horno.
   (*) Si el filtro del aire se obstruye debido a la suciedad, el horno se sobrecalentará.

Soporte Tornillo

Antes del uso

UTENSILIOS DE COCINA

1. Antes de utilizar el horno, compruebe siempre que los recipientes son adecuados. NO INTRODUZCA recipientes sellados en el MICROONDAS, ya que pueden explotar.
   Nota: compruebe siempre las instrucciones del fabricante, ya que algunos fabricantes envasan los alimentos en recipientes que no necesitan ser agujereados.
2. NO deje el electrodoméstico desatendido si utiliza recipientes de papel, plástico u otro material combustible. No utilice productos de papel reciclado, ya que pueden contener impurezas que podrían provocar chispas o incendios al ser utilizados, salvo cuando el embalaje indique que están específicamente diseñados para uso en MICROONDAS.
3. El cristal resistente al calor como, por ejemplo, la pirocerámica o el Pyrex, es el más adecuado para el uso en hornos microondas.
4. Si se producen “arcos eléctricos”, compruebe cuidadosamente que los utensilios no contengan metal.
5. Puede utilizar cristalería normal, porcelana, utensilios de plástico y papel cuando cocine alimentos que requieran una temperatura baja. El uso de estos utensilios para cocinar a temperaturas elevadas puede ocasionar grietas o deformaciones.
6. Puede cocinar verduras al vapor en papel film transparente especial como, por ejemplo Saran Wrap o papel encerado. No utilice bolsas de plástico para cocinar.

PRECAUCIÓN

No utilizar UTENSILIOS METÁLICOS en este horno.

DESCONGELAR ALIMENTOS CONGELADOS

1. Si intenta descongelar completamente alimentos congelados en el horno microondas, puede producirse una descongelación desigual debido a las diferencias de grosor y a la forma del alimento. Los alimentos también pueden gotear y, en ocasiones, una parte de los alimentos queda cocinada mientras que otras permanecen congeladas. No debería descongelar los alimentos congelados al 100%. Una descongelación del 70% en el microondas resulta ideal y útil para su cocción.
2. Para descongelar uniformemente, gire o redistribuya los alimentos durante la descongelación.
3. Para descongelar carne grasa, caliéntela en el horno microondas durante un breve periodo de tiempo y déjela a temperatura ambiente, o caliéntela intermitentemente hasta que se descongele.
4. Cuando descongele un pollo entero, o cualquier alimento con forma irregular, envuelva las partes delgadas en papel de aluminio. De lo contrario, estas partes se descongelarán más rápidamente y, en ocasiones, se cocerán antes de que otras partes se hayan descongelado correctamente. Para los trozos de carne de gran tamaño, envuelva los lados con papel de aluminio, de forma que se descongelen solo mediante microondas verticales.
5. Durante la descongelación, debería retirarse el hielo de vez en cuando.

OTRAS INSTRUCCIONES ÚTILES

PARA OBTENER RESULTADOS ÓPTIMOS

1. Cuando determine el tiempo para alimentos específicos, utilice siempre el tiempo mínimo y vaya comprobando el progreso de la cocción. El horno microondas cocina muy rápido, por lo que es fácil cocinar excesivamente los alimentos.
2. Tenga cuidado con el tiempo de cocción para pequeñas cantidades de alimentos o para alimentos con bajo contenido en agua. Pueden quemarse si se cocinan en exceso.
3. No utilice el horno para secar los paños de cocina ni las servilletas. Podrían quemarse si se calientan durante demasiado tiempo.
4. No intente hervir huevos en el horno.
5. Cuando cocine un huevo, asegúrese de perforar la membrana de la yema antes de colocar el huevo en el horno para evitar que explote.

COMO OBTENER UN ACABADO TOSTADO

Generalmente, los alimentos no se doran cuando se cocinan en un horno microondas. Esta es una de las funciones del equipo. Para dorar un pollo, extienda la salsa sobre la superficie del pollo antes o durante la cocción. También puede dorar la carne en una sartén convencional antes de cocinarla en el horno. Una sartén para microondas puede conseguir el mismo resultado.

PARA COCINAR UNIFORMEMENTE

Abra la puerta y gire el plato media vuelta, o gire el alimento durante la cocción. Esto permite obtener una cocción más uniforme. Cuando se cocina pollo, los muslos se cocinan antes que otras partes. Envuelva los muslos con papel de aluminio durante la cocción para reflejar la energía de las microondas y obtener una cocción uniforme.

COCCIÓN A DOS NIVELES (SOLO NE-2143-2/2153-2)

Cuando caliente un producto, coloque siempre el recipiente en el centro de la bandeja inferior.

Cuando utilice el microondas principalmente para recalentar un producto cada vez, retire la bandeja central y trabaje con la bandeja inferior.

Cuando recaliente dos productos a la vez, coloque ambos platos en la bandeja inferior, uno al lado del otro, salvo que los recipientes sean demasiado grandes y deba colocar uno en la bandeja.

Cuando caliente más de dos platos, colóquelos uniformemente en las dos bandejas.

Deje cierto espacio entre cada plato y no introduzca demasiados alimentos en el horno.

Si no se utiliza la bandeja central, debería almacenarse fuera del horno y no dejarse sobre la bandeja inferior.

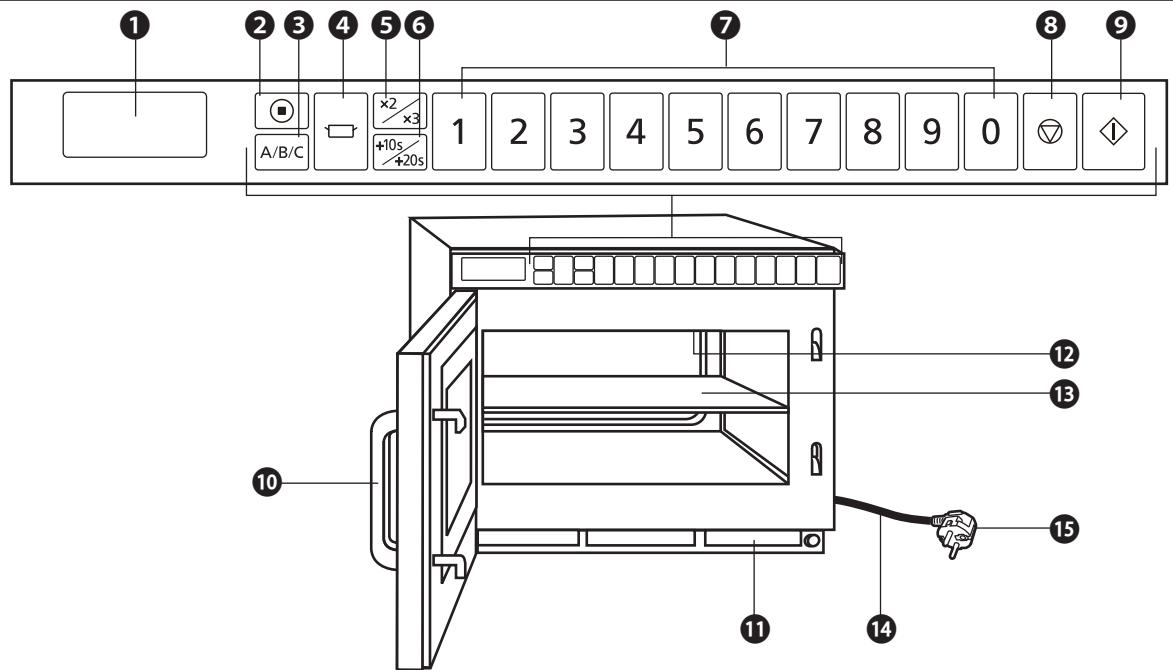

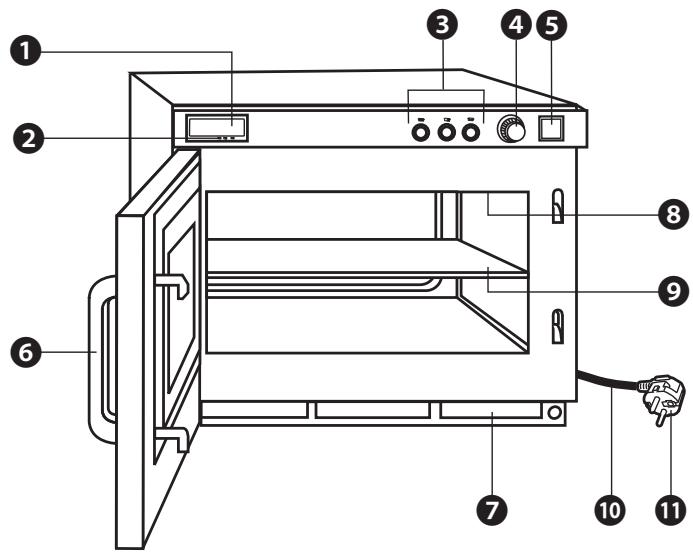

Diagrama del NE-2143-2/NE-1843/NE-1643

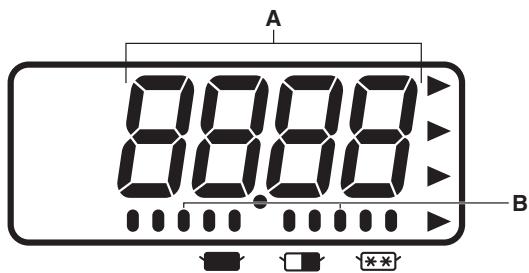

① Ventana del visor digital (ver a continuación)
② Visor del indicador del nivel de potencia

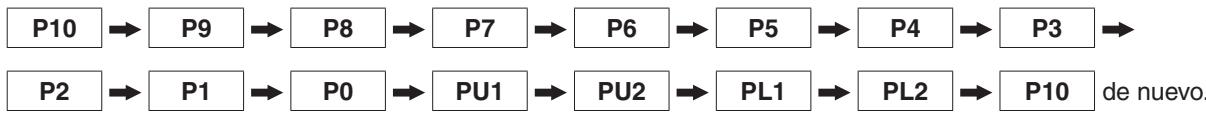

③ Botones del selector del nivel de potencia
④ Dial del temporizador
⑤ Botón de inicio
⑥ Asa de la puerta

A 8888 B

⑦ Filtro de aire
⑧ Protector antisalpicaduras (parte superior del interior)
⑨ Bandeja central (solo NE-2143-2)
10 Cable de alimentación
11 Enchufe

La etiqueta de precaución está pegada en la superficie exterior.

A — visor del tiempo de calentamiento (min. seg.)
B — indicador del nivel de potencia

Ejemplo: Para cocinar alimentos a MEDIA potencia durante 4 minutos

0 ...

8 ..

400

359

0000

0

1. Asegúrese de que el horno está enchufado en una toma de corriente debidamente conectada a tierra.

2. Abra la puerta.

La lámpara del horno se encenderá. La ventana del visor digital mostrará “0” y aparecerá el indicador del nivel de potencia.

1. Coloque los alimentos en un recipiente adecuado, introdúzcalo en el centro del horno y cierre completamente la puerta.

La lámpara del horno se apagará.

Nota: Mientras se muestre “0”, el horno puede ponerse en funcionamiento. Transcurrido 1 minuto desde que se cerró la puerta, el “0” desaparecerá.

1. Pulse el botón del selector del nivel de potencia deseado si es distinto a (ALTA). El indicador del nivel de potencia seleccionado se mostrará bajo la ventana del visor digital.

[Ejemplo]: Pulse el botón del selector del nivel de potencia □ (MEDIA).

1. Establezca el tiempo de calentamiento deseado.

Compruebe que se muestre el tiempo.

Nota: El tiempo máximo que puede programarse para ■ son 25 minutos y 30 minutos para □ o 📣.

[Ejemplo]: Establezca el tiempo de calentamiento en 4 minutos.

1. Pulse el botón de inicio.

A. La lámpara del horno se encenderá.

B. Se iniciará el calentamiento.

C. El indicador del nivel de potencia empezará a parpadear.

D. El tiempo de calentamiento del visor digital iniciará la cuenta atrás.

1. Cuando haya transcurrido el tiempo establecido, se escuchará un pitido y el horno dejará de calentar.

La lámpara del horno se apagará. "0000" parpadeará hasta que se abra la puerta. 1 minuto más tarde, se detendrá el ventilador de refrigeración.

1. Abra la puerta y retire los alimentos.

La lámpara del horno se encenderá. La ventana del visor digital mostrará “0” y aparecerá el indicador del nivel de potencia ▶.

1. Cierre la puerta.

La lámpara del horno se apagará y 1 minuto después, la ventana del visor digital se quedará en blanco.

• Cuando pulse el botón de inicio con la puerta abierta, siempre aparecerá “0” en el visor.
• Puede cambiar el nivel de potencia incluso después de haber establecido el tiempo de calentamiento.
• Si desea cambiar el tiempo de calentamiento durante el proceso, simplemente deberá ajustar el temporizador en los minutos y segundos deseados.

Diagrama del NE-2153-2/NE-1653

1 2 3 4 5 6 A/B/C x2 + 10s + 20s 1 2 3 4 5 6 7 8 9 0 7 8 9 10 11 12 13 14 15

① Ventana del visor digital (ver a continuación)
② Botón Prog. (Programa)
③ Botón de cambio (A/B/C)
④ Botón del selector del nivel de potencia
⑤ Botón de cantidad doble/triple
⑥ Botón +10 seg/+20 seg
7 • Botonesnuméricos/de memoria

- Introducción de tiempo

PROG 88 88.88 1 2 3 ... ... ... ... A B C D E

⑧ Botón de parada/reinicio
⑨ Botón de inicio
10 Asa de la puerta
⑪ Filtro del aire
⑫ Protector antisalpicaduras (parte superior del interior)
13 Bandeja central (solo NE-2153-2)
14 Cable de alimentación
15 Enchufe

La etiqueta de precaución está pegada en la superficie exterior.

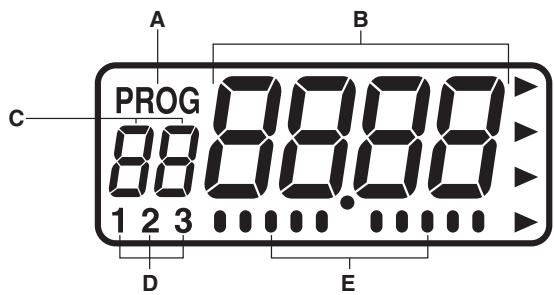

A: — visor del programa

B: — visor del tiempo de calentamiento ("min seg" o "h min")

C: — •visor del número de botón de memoria • indicador de fase de calentamiento

D: — configuración del patrón del sonido del timbre

E: — •Llamada de calentamiento programado: indicador de número de fase

• Calentamiento programado en curso: Indicador de funcionamiento
• Configuración del tono del pitido: indicador de escala

Este horno está ajustado en fábrica para lo siguiente:

1. Funcionamiento manual
2. Botones numéricos preajustados a potencia ALTA en los tiempos de calentamiento indicados para calentamiento de una sola fase.

A1=10 seg

A2=20 seg

A3=30 seg

A4=40 seg

A5=50 seg

A6=1 min

A7=1 min 15 seg

A8=1 min 30 seg

A9=1 min 45 seg

A0=2 min

1. Desbloqueo de programa
2. Cantidad doble=1,6 veces Cantidad triple=2,2 veces
3. Contador de ciclos configurado en "0" en todos los botones.
4. Lámpara del horno Cuando la puerta está abierta= encendida Parpadeando al final del ciclo de calentamiento= apagada Atenuación del brillo durante la cocción = apagada
5. El tiempo predeterminado de limpieza del filtro está configurado en "500".

Si desea modificar estos elementos, consulte las instrucciones de funcionamiento para saber cómo programarlos.

Funcionamiento del NE-2153-2/NE-1653

BOTÓN DEL SELECTOR DEL NIVEL DE POTENCIA

Cada vez que se pulsa el botón, el nivel de potencia cambia tal y como se indica en la ilustración que figura a continuación.

ALTA	P10: 1600 W* (NE-1653)2100 W* (NE-2153)	BAJA	P3: 30%P2: 25%
MEDIAALTA	P9 90%P8: 80%P7: 70%P6: 60%	DESCONGELAR	P1: 340 W
		APAGADO	P0: 0%
		CALENTAR DEARRIBA A ABAJO	PU1: 50%PU2: 25%
MEDIA	P5: 50%P4: 40%	CALENTAR DEABAJO A ARRIBA	PL1: 50%PL2: 25%

Procedimiento de prueba *IEC

A. Calentamiento manual de una sola fase

0000

1. Asegúrese de que el horno está enchufado en una toma de corriente debidamente conectada a tierra.

2. Abra la puerta.

La lámpara del horno se encenderá. La ventana del visor digital mostrará "0".

1. Coloque los alimentos en un recipiente adecuado, introdúzcalo en el centro del horno y cierre completamente la puerta.

La lámpara del horno se apagará.

Nota: Mientras se muestre “0”, el horno puede ponerse en funcionamiento. Transcurrido 1 minuto desde que se cerró la puerta, el “0” desaparecerá.

1. Seleccione el nivel de potencia deseado pulsando el botón del selector del nivel de potencia.

El nivel de potencia seleccionado se mostrará en la ventana del visor digital y el indicador de calentamiento de una sola fase “1” empezará a parpadear.

[Ejemplo]: Pulse el botón del selector del nivel de potencia una vez para calentar con potencia ALTA.

Nota: Cada vez que se pulsa el botón del selector del nivel de potencia, el nivel de potencia cambia tal y como ilustra el selector del nivel de potencia anterior.

1. Establezca el tiempo deseado de calentamiento pulsando los botones numéricos correspondientes.

Nota: El tiempo máximo que puede programarse para “DESCONGELAR” son 30 minutos y 15 minutos para el resto.

[Ejemplo]: Pulse los botones numéricos “2”, “0” y “0” para 2 minutos.

1. Pulse el botón de inicio.

A. La lámpara del horno se encenderá.
B. Se iniciará el calentamiento.
C. Durante el funcionamiento, el indicador se mostrará desde la izquierda.
D. El tiempo de calentamiento del visor digital iniciará la cuenta atrás.

1. Cuando haya transcurrido el tiempo establecido, se escuchará el pitido de final de ciclo y el horno dejará de calentar. La lámpara del horno se apagará. "0000" parpadeará en el visor hasta que se abra la puerta. 1 minuto más tarde, se detendrá el ventilador de refrigeración.

Funcionamiento del NE-2153-2/NE-1653

1. Abra la puerta y retire los alimentos.

La lámpara del horno se encenderá. El visor digital mostrará el tiempo seleccionado originalmente y el número de fase de calentamiento.

1. Cierre la puerta.

La lámpara del horno se apagará y 1 minuto después, la ventana del visor digital se quedará en blanco.

NOTA IMPORTANTE: Tanto para el calentamiento de una sola fase como el de 4 fases.

1. Durante el calentamiento, si se pulsa una vez el botón de parada/reinicio, el horno dejará de calentar. Puede reiniciar el programa pulsando el botón de inicio o cancelarlo pulsando el botón de parada/reinicio por segunda vez.
2. Mientras el horno no esté calentando, si se pulsa una vez el botón de parda/reinicio, el programa seleccionado se cancelará.

FUNCIÓN DE REPETICIÓN

1. Puede repetir exactamente el tiempo de calentamiento seleccionado manualmente pulsando solo el botón de inicio si utiliza el horno de nuevo antes de que haya transcurrido 1 minuto.
2. Transcurrido 1 minuto tras el último uso con la puerta cerrada, la función de repetición se cancelará.

B. Calentamiento manual de 2 a 5 fases

0000

1. Siga los pasos del 1 al 5 de la página 127.
2. Seleccione el nivel de potencia deseado para la segunda fase de calentamiento pulsando el botón del selector del nivel de potencia el número de veces correspondiente.

El nivel de potencia se mostrará en la ventana del visor digital y el indicador de segunda fase de calentamiento “2” empezará a parpadear.

[Ejemplo]: Pulse el botón del selector del nivel de potencia 8 veces para calentar con potencia BAJA.

1. Establezca el tiempo deseado de calentamiento para la segunda fase tocando los botones numéricos correspondientes.

Nota: El tiempo máximo que puede programarse para “DESCONGELAR” y “P0” son 30 minutos y 15 minutos para el resto.

Sin embargo, el TIEMPO TOTAL puede establecerse hasta 25 minutos para el calentamiento continuo (calentamiento de 1 a 5 fases) que excluya "DESCONGELAR" Y "P0".

[Ejemplo]: Pulse los botones numéricos “1”, “0” y “0” para 1 minuto.

1. Pulse el botón de inicio.

A. Se mostrará el tiempo total para ambas fases.
B. La lámpara del horno se encenderá.
C. Durante el funcionamiento, el indicador se mostrará en orden desde la izquierda.
D. El tiempo de calentamiento de la primera fase iniciará la cuenta atrás.

1. Cuando haya transcurrido el tiempo de calentamiento de la primera fase, se escuchará un único pitido, el indicador de la segunda fase de calentamiento "2" empezará a parpadear y el tiempo de calentamiento seguirá descendiendo.

2. Cuando haya transcurrido el tiempo establecido, se escuchará el pitido de final de ciclo. El horno dejará de calentar. La lámpara del horno se apagará. El visor de tiempo mostrará "0000" parpadeando hasta que se abra la puerta. 1 minuto más tarde, se detendrá el ventilador de refrigeración.

Funcionamiento del NE-2153-2/NE-1653

2 3.00 3

1. Abra la puerta y retire los alimentos.

La lámpara del horno se encenderá. El visor digital mostrará el tiempo seleccionado originalmente y el número de fase de calentamiento.

1. Cierre la puerta.

La lámpara del horno se apagará y 1 minuto después, la ventana del visor digital se quedará en blanco.

Nota: Para la tercera fase del ciclo de calentamiento y las fases posteriores, seleccione de nuevo el nivel de potencia tras el Paso 3 de la página 128 y establezca un tiempo de calentamiento.

Consulte la Nota importante del “Calentamiento manual de una sola fase” de la página 128.

C. Programación de los botones de memoria para calentamiento de una sola fase El horno no puede programarse hasta que se haya desactivado la función de bloqueo de programa. (Ver página 133, J. Activación del Bloqueo de programa.)

1. Asegúrese de que el horno está enchufado en una toma de corriente debidamente puesta a tierra.

1. Abra la puerta del horno y déjela abierta.

1. Pulse el botón Prog. El signo "PROG" empezará a parpadear en la ventana del visor digital.

1. Pulse el botón de memoria que desea programar. El número de botón y la información programada anteriormente aparecerán en la ventana del visor digital. [Ejemplo]: Pulse el botón de memoria “5”.

1. Seleccione el nivel de potencia deseado pulsando el botón del selector del nivel de potencia. El nivel de potencia seleccionado se mostrará en la ventana y el indicador de calentamiento de una sola fase “1” empezará a parpadear. [Ejemplo]: Pulse el botón del selector del nivel de potencia 10 veces para utilizar la potencia para DESCONGELAR.

1. Establezca el tiempo deseado de calentamiento pulsando los botones numéricos pertinentes. Nota: El tiempo máximo que puede programarse para “DESCONGELAR” y “P0” son 30 minutos y 15 minutos para el resto. [Ejemplo]: Pulse los botones numéricos “1”, “0” y “0” para 1 minuto.

1. Pulse el botón Prog. de nuevo. El signo “PROG” y el indicador de calentamiento de una sola fase “1” dejarán de parpadear. Esto significa que ha completado la programación del botón de memoria seleccionado para el calentamiento de una sola fase.

1. 3 segundos después de haber completado la programación, se mostrará "0".
2. Programe el resto de botones de memoria como desee repitiendo los Pasos 3-7 anteriores.

Nota: •Cuando el visor “PROG” parpadea, el programa puede cancelarse y al pulsar el botón de parada/reinicio una vez, se borra el número del botón numérico/de memoria programado. •Cuando desee programar el lado B o C, pulse el botón de cambio (A/B/C) antes de pulsar el botón de número de programa.

Funcionamiento del NE-2153-2/NE-1653

D. Programación de los botones de memoria para calentamiento de 2 a 5 fases

1. Complete los pasos 1-6 anteriores.

2. Seleccione el nivel de potencia para la segunda fase pulsando el botón del selector del nivel de potencia.

El nivel de potencia seleccionado se mostrará en la ventana y el indicador de segunda fase de calentamiento “2” empezará a parpadear.

[Ejemplo]: Pulse el botón del selector del nivel de potencia una vez para calentar con potencia ALTA.

1. Establezca el tiempo deseado de calentamiento pulsando los botones numéricos pertinentes.

Nota: El tiempo máximo que puede programarse para “DESCONGELAR” y “P0” son 30 minutos y 15 minutos para el resto.

Sin embargo, el TIEMPO TOTAL puede establecerse hasta 25 minutos y 15 minutos para el calentamiento continuo (calentamiento de 1 a 5 fases) que excluya “DESCONGELAR” Y “P0”.

[Ejemplo]: Pulse los botones numéricos “2”, “0” y “0” para 2 minutos.

1. Pulse el botón Prog. de nuevo y el signo "PROG" y el indicador de segunda fase de calentamiento "2" dejarán de parpadear. Se mostrará el tiempo total para ambas fases. Esto significa que ha completado la programación del botón de memoria deseado para el calentamiento de dos fases.
2. 3 segundos después de haber completado la programación, se mostrará "0".
3. Programe el resto de botones como desee repitiendo los pasos anteriores.

Nota: ●Cuando desee programar el lado B o C, pulse el botón de cambio (A/B/C) antes de pulsar el botón de número de programa.

- Repita el procedimiento anterior para establecer el calentamiento para la tercera fase y las fases posteriores.

E. Calentamiento con botón de memoria

1. Asegúrese de que el horno está enchufado en una toma de corriente debidamente puesta a tierra.

2. Abra la puerta.

La lámpara del horno se encenderá. La ventana del visor digital mostrará "0".

Nota: Mientras se muestre “0”, el horno puede ponerse en funcionamiento. Transcurrido 1 minuto desde que se cerró la puerta, el “0” desaparecerá.

1. Coloque los alimentos en un recipiente adecuado, introdúzcalo en el centro del horno y cierre completamente la puerta.

La lámpara del horno se apagará.

1. Pulse el botón de memoria deseado.

A. Se indicará la información programada.

[Ejemplo]: Botón de memoria “5” (Programa n.º A-5) Se ha establecido el programa de calentamiento (con potencia DESCONGELAR durante 1 minuto y potencia ALTA durante 2 minutos), tal y como se programó en las páginas 129 y 130.

1. Pulse el botón de inicio.

A. La lámpara del horno se encenderá.
B. Durante el funcionamiento, el indicador se mostrará en orden desde la izquierda.
C. El tiempo de calentamiento irá descendiendo.

Funcionamiento del NE-2153-2/NE-1653

0000

1. Cuando haya transcurrido el tiempo, se escuchará el pitido de final de ciclo. El horno dejará de calentar. La lámpara del horno se apagará. El visor de tiempo mostrará "0000" parpadeando hasta que se abra la puerta. 1 minuto más tarde, se detendrá el ventilador de refrigeración.

1. Abra la puerta y retire los alimentos. La lámpara del horno se encenderá.
2. Cierre la puerta. La lámpara del horno se apagará y 1 minuto después, la ventana del visor digital se quedará en blanco.

Nota: Para utilizar el programa del lado B o C, pulse el botón de cambio (A/B/C) antes de pulsar el botón de número de programa.

F. Programación del botón de cantidad doble/triple

(El horno no puede programarse hasta que se haya desactivado la función de bloqueo de programa.)

1. Abra la puerta del horno y déjela abierta. La lámpara del horno se encenderá y se mostrará “0”.

1. Pulse el botón Prog. "PROG" parpadeará en la ventana del visor digital.

1. Pulse el botón de memoria para el programa deseado. El número de botón y la información programada anteriormente aparecerán en el visor. “PROG” empezará a parpadear.

1. Pulse el botón de cantidad doble/triple una vez. El número de aumento seleccionado anteriormente aparecerá en el visor. [Ejemplo]: 1,6 veces es 16. (Cantidad doble) 2,2 veces es 22. (Cantidad triple)

1. Establezca el aumento deseado pulsando el botón numérico pertinente. [Ejemplo]: 1,5 veces; pulse los botones numéricos “1” y “5”.

1. Pulse el botón Prog. de nuevo. “PROG” dejará de parpadear. Esto significa que ha completado la programación del botón de memoria seleccionado para la cantidad doble.

Nota: Si desea cambiar el tiempo para la cantidad triple, pulse el botón de cantidad doble/triple dos veces, del mismo modo que en el Paso 4 anterior. El aumento está predeterminado. Cada aumento debe programarse de forma separada si desea modificarse.

Nota: pruebe los tiempos cuando establezca el programa para obtener las temperaturas correctas.

Funcionamiento del NE-2153-2/NE-1653

G. Calentamiento con botones de memoria para cantidad doble/triple

[Asegúrese de que la unidad esté correctamente programada. (Consulte la página 131.)]

0000

1. Siga los Pasos 1-3 indicados en "E. Calentamiento con botón de memoria".

2. Pulse el botón de cantidad doble/triple una vez.

Nota: Cuando desee calentar una cantidad triple, pulse dos veces el botón de cantidad doble/triple.

1. Pulse el botón de memoria deseado.

[Ejemplo]: Botón de memoria 5 (Programa n.º A-5)

1. Pulse el botón de inicio.

A. La lámpara del horno se encenderá.
B. Durante el funcionamiento, el indicador se mostrará en orden desde la izquierda.
C. El tiempo de calentamiento irá descendiendo.

Nota: Si el bloqueo de programa está activado, el programa de calentamiento se iniciará inmediatamente, es decir, no será necesario pulsar el botón de inicio. (Consulte la página 133.)

1. Cuando haya transcurrido el tiempo, se escuchará el pitido de final de ciclo. El horno dejará de calentar. La lámpara del horno se apagará. El visor de tiempo mostrará "0000" parpadeando hasta que se abra la puerta.

2. Abra la puerta y retire los alimentos. Cierre la puerta.

1 minuto más tarde, la ventana del visor digital se quedará en blanco.

Nota: Para utilizar el programa del lado B o C, pulse el botón de cambio (A/B/C) antes de pulsar el botón de número de programa.

H. Calentamiento con botón +10 seg/+20 seg

0000

1. Asegúrese de que el horno está enchufado en una toma de corriente debidamente conectada a tierra.

2. Abra la puerta.

La lámpara del horno se encenderá. La ventana del visor digital mostrará "0".

Nota: Mientras se muestre “0”, el horno puede ponerse en funcionamiento. Transcurrido 1 minuto desde que se cerró la puerta, el “0” desaparecerá.

1. Coloque los alimentos en un recipiente adecuado, introdúzcalo en el centro del horno y cierre completamente la puerta. La lámpara del horno se apagará.

2. Pulse el botón +10 seg/+20 seg una vez.

A. La lámpara del horno se encenderá.
B. Durante el funcionamiento, el indicador se mostrará en orden desde la izquierda.
C. Se iniciará el calentamiento a potencia ALTA durante 10 segundos.
[Ejemplo]: Pulse el botón +10 seg/+20 seg una vez para 10 segundos. Pulse el botón 20 seg/+20 seg dos veces para 20 segundos.

1. Cuando haya transcurrido el tiempo, se escuchará el pitido de final de ciclo. El horno dejará de calentar. La lámpara del horno se apagará. El visor de tiempo mostrará "0000" parpadeando hasta que se abra la puerta. 1 minuto más tarde, se detendrá el ventilador de refrigeración.

Funcionamiento del NE-2153-2/NE-1653

1. Abra la puerta y retire los alimentos. La lámpara del horno se encenderá.
2. Cierre la puerta. La lámpara del horno se apagará y 1 minuto después la ventana del visor digital se quedará en blanco.

Nota: Mientras el horno esté calentando, si toca una vez el botón de parada/reinicio o si abre la puerta, se cancelará el programa de calentamiento.

I. Leer el contador de ciclos

- Mostrar todos los tiempos de cocción utilizados

1. Abra la puerta del horno y déjela abierta. La lámpara del horno se encenderá. El visor mostrará “0”.

1. Mientras pulsa el botón de inicio, pulse el botón numérico "3". Se mostrarán todos los tiempos de cocción utilizados.

- Mostrar el número de veces que se ha utilizado el horno

1. Abra la puerta del horno y déjela abierta. La lámpara del horno se encenderá. El visor mostrará “0”.

1. Mientras pulsa el botón de inicio, pulse el botón del selector del nivel de potencia. Se mostrará el número de ciclos durante los que ha sido utilizado el horno. Nota: Las dos últimas cifras no se muestran en el número de veces que se utilizó el horno, que se muestra en unidades de 100 cuando se ha utilizado más de 100 veces.

J. Activación del bloqueo de programa

1. Asegúrese de que el horno está enchufado en una toma de corriente debidamente puesta a tierra.

1. Abra la puerta del horno y déjela abierta. La lámpara del horno se encenderá. El visor mostrará “0”. Mientras pulsa el botón de inicio, pulse el botón Prog. hasta que el visor muestre “PROG”, “P” y “L” (durante más de 2 segundos).

1. La función de bloqueo de programa está activada.

Nota: En "Bloqueo de programa"

a. El horno se pone en funcionamiento al pulsar el botón de memoria deseado. No es necesario pulsar el botón de inicio.
b. La función de interrupción se desactiva; al abrir la puerta se cancela el tiempo restante del programa.
c. El horno no puede programarse o utilizarse manualmente hasta que se haya desactivado la función de bloqueo de programa.

K. Desactivación del bloqueo de programa

1. Asegúrese de que el horno está enchufado en una toma de corriente debidamente conectada a tierra.

Funcionamiento del NE-2153-2/NE-1653

1. Abra la puerta del horno y déjela abierta.

La lámpara del horno se encenderá. El visor mostrará “0”. Mientras pulsa el botón de inicio, pulse el botón Prog. hasta que la ventana del visor digital muestre “PROG” (durante más de 2 segundos).

1. La función de bloqueo de programa está desactivada.

Nota: En "Desbloqueo de programa"

a. El horno regresa al modo de funcionamiento que requiere dos pulsaciones (botón numérico/de memoria + botón de inicio).
b. Las funciones de repetición e interrupción están operativas.
c. Los botonesde memoria pueden programarse.
d. El calentamiento manual está operativo.
e. El control del volumen del pitido, la duración y el tono (pitido al final del ciclo de calentamiento/alarma de limpieza de filtro) está operativo.

L. Leer la lista de programas

1. Abra la puerta del horno y déjela abierta.
2. Mientras pulsa el botón de inicio, pulse el botón numérico "1".

Toda la información programada (el programa establecido en cada botón numérico/ de memoria (de A0 hasta C9), el tono del pitido, el bloqueo de programa, la configuración de la lámpara del horno cuando la puerta está abierta, la configuración de parpadeo de la lámpara al final del ciclo de calentamiento y la configuración de la atenuación de la lámpara durante la información de cocción) se mostrará de forma continua.

Nota: Cuando se ajuste el contador para la alarma de limpieza del filtro, este aparecerá tras el bloqueo de programa.

Cómo borrar el contenido de la memoria

1. Abra la puerta (manténgala abierta) y pulse el botón Prog.
2. Seleccione el número de memoria que desea borrar y pulse el botón del selector del nivel de potencia.
3. Pulse el botón de parada/reinicio y se mostrará "0" para indicar que la memoria se ha borrado.

*El contenido de la memoria se borra automáticamente si se sobrescribe.

Funcionamiento del NE-2153-2/NE-1653

M. Seleccionar las opciones de pitido

(El horno no puede programarse hasta que se haya desactivado la función de bloqueo de programa.)

Pueden configurarse el volumen (4 niveles), la duración (3 opciones) y el tono (3 opciones) del pitido, así como el tono del pitido (3 opciones) de la alarma de limpieza del filtro. Puede seleccionar la combinación de volumen, duración y tono que mejor se adapte a sus necesidades.

El pitido está ajustado en fábrica en el nivel más alto (n.º 3), con 3 pitidos y un tono normal.

Seleccionar el volumen

1. Asegúrese de que el horno está enchufado en una toma de corriente debidamente conectada a tierra.

1. Abra la puerta del horno y déjela abierta. La lámpara del horno se encenderá. El visor mostrará “0”.

1. Pulse el botón Prog. en primer lugar y, a continuación, el botón de inicio. El indicador “1” de “3 bEEP” y la configuración del patrón del sonido del timbre aparecerán en la ventana del visor digital y “PROG” parpadeará.

2. Seleccione el volumen deseado pulsando el botón de inicio. Si vuelve a pulsar el botón de inicio, el volumen del pitido bajará, hasta silenciarse. El pitido sonará con su volumen más alto y la ventana del visor digital mostrará el volumen en dígitos (desde 3 hasta 0; de muy alto a silencioso), seguido de la palabra “bEEP”.

[Ejemplo]: 3 bEEP: volumen más alto (ajuste de fábrica) 1 bEEP: volumen bajo 2 bEEP: volumen medio 0 bEEP: silencio

1. Pulse de nuevo el botón Prog. y "PROG" dejará de parpadear. El volumen del pitido aparecerá durante 3 segundos. A continuación, aparecerá "0".

Para pasar a la configuración de la duración del pitido, pulse el botón de inicio antes de que se muestre "0" después del Paso 5.

Seleccionar la duración del pitido

Existen 3 opciones para la duración del pitido al final del ciclo de calentamiento.

1.º 3 pitidos (ajuste de fábrica)
2.º Pitidos breves durante 60 segundos
3.º El pitido suena durante 5 segundos y, a continuación, se escuchan 3 pitidos 30 segundos después y, finalmente, de nuevo 60 segundos después. (Las funciones de recordatorio del timbre permiten evitar que los alimentos se olviden dentro del horno.)

1. 3 segundos después de pulsar el botón Prog. en el Paso 5, pulse el botón de inicio.

A. "PROG" parpadeará.
B. Se mostrará la duración actual del pitido.
C. El visor cambiará a 1.º, 2.º y 3.º cada vez que se pulse el botón de inicio y se cambien los ajustes.

1. Cuando se haya seleccionado la duración del tono deseada, pulse de nuevo el botón Prog. "PROG" dejará de parpadear y la duración establecida para el tono de final del ciclo de calentamiento se mostrará durante 3 segundos. A continuación, aparecerá "0".

Para pasar a la configuración del tono del pitido, pulse el botón de inicio antes de que se muestre “0” después del Paso 7.

Funcionamiento del NE-2153-2/NE-1653

Seleccionar el tono del pitido

Existen 3 opciones para el tono del pitido de final del ciclo de calentamiento.

-: bajo, -: normal (ajuste de fábrica), -: alto

1. 3 segundos después de pulsar el botón Prog. en el Paso 7, pulse el botón de inicio.

A. "PROG" empezará a parpadear.
B. Se mostrará el tono actual del pitido.
C. El visor cambiará a “•”, “••” y “••••” cada vez que pulse el botón de inicio y los ajustes cambien (debajo de “bE” en “bEEP”).

1. Cuando se haya seleccionado el tono del pitido deseado, pulse de nuevo el botón Prog.

“PROG” dejará de parpadear y el tono establecido para el pitido de final del ciclo de calentamiento se mostrará durante 3 segundos. A continuación, aparecerá “0”.

Para pasar a la configuración del tono de la alarma de limpieza del filtro, pulse el botón de inicio antes de que se muestre "0" después del Paso 9.

Seleccionar el tono de la alarma de limpieza del filtro

Existen 3 opciones para el tono de la alarma de limpieza del filtro.

-: bajo, -: normal (ajuste de fábrica), -: alto

1. 3 segundos después de pulsar el botón Prog. en el Paso 9, pulse el botón de inicio.

A. "PROG" empezará a parpadear.
B. Se mostrará el tono actual de la alarma de limpieza del filtro.
C. El visor cambiará a “•”, “••” y “•••” cada vez que pulse el botón de inicio y los ajustes cambien (debajo de “EP” en “bEEP”).

1. Cuando se haya seleccionado el tono de la alarma de limpieza del filtro deseado, pulse de nuevo el botón Prog.

“PROG” dejará de parpadear y el tono establecido para la alarma de limpieza del filtro se mostrará durante 3 segundos. A continuación, aparecerá “0”.

Nota: Cuando la hora programada para la limpieza del filtro de aire sea “0”, el tono de la alarma de limpieza del filtro no podrá seleccionarse.

N. Procedimiento para programar el filtro de aire

1. Abra la puerta del horno y déjela abierta. La lámpara del horno se encenderá. La ventana del visor digital mostrará “0”.

1. Mientras pulsa el botón de inicio, pulse el botón numérico "7".

1. El visor mostrará el tiempo (en horas) entre la limpieza del filtro del aire que ha programado y el tiempo original preestablecido por el fabricante.

1. Establezca el tiempo deseado entre limpiezas pulsando los botones numéricos pertinentes. (Hasta 9999 horas)

[Ejemplo]: Pulse los botones numéricos “6”, “0” y “0” para 600 horas.

Funcionamiento del NE-2153-2/NE-1653

1. Pulse el botón Prog.
   Esto completa el procedimiento para programar el tiempo entre limpiezas del filtro de aire.
2. Transcurridos 3 segundos, la ventana del visor digital mostrará "0". El horno estará listo para ser utilizado.

Nota: Cuando aparezca el signo “FILt” en la ventana del visor digital, retire el filtro del aire y rápido.

Pulse el botón de parada/reinicio durante 2 segundos para borrar el visor.

Para mostrar el contador de la alarma de limpieza del filtro

1. Abra la puerta del horno y déjela abierta.
2. Mientras pulsa el botón de inicio, pulse el botón numérico "5".
3. El tiempo total acumulado de cocción se reinicia y se muestra una vez borrado.

Transcurridos 3 segundos, la ventana del visor digital mostrará "0".

Nota: si el horno se apaga tras un breve periodo de funcionamiento, compruebe que el filtro de aire esté limpio antes de llamar a un técnico.

O. Lámpara del horno

(El horno no puede programarse hasta que se haya desactivado la función de bloqueo de programa.)

- Ajustes de la lámpara del horno cuando la puerta está abierta

Para desactivar los ajustes de la lámpara del horno

1. Abra la puerta del horno y déjela abierta.
   La lámpara del horno se encenderá y se mostrará "0".
2. Mientras pulsa el botón de inicio, pulse el botón numérico "9". "PROG" empezará a parpadear. Se mostrarán los ajustes de la lámpara del horno establecidos anteriormente.

1. Pulse el botón de inicio. Nota: “on” → “oFF” → “on” se repite cada vez que se toca el botón.

1. Pulse el botón Prog. “PROG” dejará de parpadear y los ajustes de la lámpara del horno aparecerán durante 3 segundos. A continuación, aparecerá “0”.

Para pasar al Paso 5, pulse el botón de inicio antes de que se muestre “0” después del Paso 4.

Funcionamiento del NE-2153-2/NE-1653

- La lámpara del horno parpadea al final del ciclo de calentamiento

Para encender la lámpara del horno que parpadea al final del ciclo de calentamiento

1. 3 segundos después de pulsar el botón Prog. en el Paso 4, pulse el botón de inicio. "PROG" empezará a parpadear. Se mostrarán los ajustes de parpadeo de la lámpara del horno establecidos anteriormente.

1. Pulse el botón de inicio. Nota: “oFF” → “on” → “oFF” se repite cada vez que se toca el botón.

1. Pulse el botón Prog. “PROG” dejará de parpadear y los ajustes de parpadeo de la lámpara del horno aparecerán durante 3 segundos. A continuación, aparecerá “0”.

Para pasar al Paso 8, pulse el botón de inicio antes de que se muestre “0” después del Paso 7.

- Ajuste del brillo de la lámpara del horno durante la cocción

Para atenuar el brillo del interior durante la cocción

1. 3 segundos después de pulsar el botón Prog. en el Paso 7, pulse el botón de inicio. "PROG" empezará a parpadear. Se mostrarán los ajustes de atenuación de la lámpara del horno establecidos anteriormente.

1. Pulse el botón de inicio. Nota: “oFF” → “on” → “oFF” se repite cada vez que se toca el botón.

1. Pulse el botón Prog. "PROG" dejará de parpadear y la configuración de atenuación de la lámpara del horno aparecerá durante 3 segundos. A continuación, aparecerá "0".

Antes de su cocción

CONCEPTOS BÁSICOS SOBRE MICROONDAS

Determinados principios fundamentales determinan el éxito de la preparación de alimentos en el microondas.

Incluyen:

1. TEMPERATURA DE LOS ALIMENTOS: los alimentos refrigerados o congelados requerirán tiempos más prolongados para alcanzar la temperatura deseada que los alimentos que están a temperatura ambiente.
2. COMPONENTES DE LOS ALIMENTOS: los alimentos con un alto contenido en azúcar, sal, grasas y humedad se calientan más rápidamente porque estas propiedades atraen la energía de microondas. Los alimentos más densos, con un alto contenido en proteínas y fibra absorben la energía de microondas más lentamente, lo que significa que tardan más en calentarse.
3. GRUESO/VOLUMEN: a mayor peso del alimento, más tiempo se requerirá para calentarlo.
4. RECIPIENTES: la cerámica, el papel, la porcelana, la espuma de poliestireno, el cristal y el plástico son adecuados para su uso en hornos microondas, siempre que se tomen las precauciones que se indican a continuación.

Los alimentos con un alto contenido en azúcar o grasa SOLO deben calentarse en recipientes resistentes a temperaturas elevadas, ya que estos alimentos alcanzan temperaturas muy altas. El uso de recipientes de espuma de poliestireno para estos alimentos provocará que esta se deforme.

Otros cristales o bandejas de plástico para temperaturas bajas pueden agrietarse o deformarse bajo condiciones similares.

NO CALENTAR alimentos en recipientes o bolsas SELLADOS. Los alimentos aumentan de tamaño cuando se calientan y pueden romper el recipiente o la bolsa.

1. EVITE EL METAL porque “hace rebotar” las microondas, produciendo un calentamiento irregular y, en ocasiones, incluso produce destellos, que podrían dejar marcas en el interior del horno, el recipiente de metal o el ribete del plato.

2. Pueden producirse erupciones en los líquidos calentados si no se mezclan con aire. No caliente líquidos en el horno microondas sin antes haberlos removido.

DIRECTRICES GENERALES PARA CALENTAR UN HORNO MICROONDAS

Para el tiempo específico, consulte cada categoría de alimentos para conocer las técnicas de calentamiento adecuadas más la preparación previa necesaria de los alimentos.

Los alimentos almacenados en el refrigerador (5°C) deben cubrirse antes de recalentarlos, a excepción del pan, las pastas y cualquier producto empanado, que deberán calentarse destapados para evitar que se reblandezcan.

La mayoría de alimentos preparados de modo convencional deben estar un poco crudos y dejarse en el refrigerador, de forma que no se cocinen excesivamente al calentarlos en el microondas.

Los productos cocinados como, por ejemplo, verduras, pueden colocarse en un plato en porciones y cubrirse para que al recalentarlos no pierdan color, textura o nutrientes.

CALENTAR ALIMENTOS QUE ESTÁN A TEMPERATURA AMBIENTE

Los productos como platos principales enlatados, verduras, etc. requerirán mucho menos tiempo para calentarse que aquellos que se sacan de la nevera.

RECOMENDACIONES IMPORTANTES

1. Para obtener resultados óptimos, se recomienda que los alimentos preparados de modo convencional se dejen ligeramente crudos cuando se tengan que calentar en este horno.
2. RECUERDE una vez que se haya completado el ciclo de calentamiento, la temperatura interior de los alimentos calentados en este horno sigue aumentando ligeramente.
3. Un uso incorrecto del microondas es la categoría de los panes, las pastas y las tartas. Quedan más secos por la parte exterior que en el interior o que el relleno y se calientan más lentamente. Por lo tanto, los productos horneados SOLO deben calentarse hasta que la corteza esté tibia (50°C–55°C).
4. NO CALIENTE LOS ALIMENTOS EN EXCESO: El 99% de las quejas respecto a la calidad de la comida calentada en un microondas guarda relación con un exceso de temperatura.

Instrucciones de cocción — Tablas de tiempos para calentar y descongelar —

Los tiempos que se indican en la tabla que figura a continuación son únicamente orientativos. Un gran número de factores como, por ejemplo, la temperatura inicial de los alimentos, puede afectar al tiempo de calentamiento requerido. Los tiempos de cocción y descongelación deben ajustarse según sea necesario.

Todos los tiempos se han probado utilizando alimentos con las temperaturas iniciales que se indican a continuación:

Alimentos refrigerados ..... Aprox. +5°C

Compruebe siempre la temperatura central correcta con un termómetro para cumplir con las Regulaciones gubernamentales sobre higiene alimentaria.

Función	Alimento	Peso	Nivel de potencia	Tiempo aprox.
				NE-2153-2NE-2143-2	NE-1843	NE-1653NE-1643
Descongelación	Filetes de pescadoCarne picadaPollo enteroPlato combinadoPorciones múltiplesPorción individualTarta de manzanaBizcochoPanecillos	500 g500 g1,36 kg1,36 kg275 g1 porción1 porción1 porción de 50 g	DESCONGELAR(P1)	8 min5 min25 min20 min8 min1 min 15 seg2 min30 seg	8 min5 min25 min20 min8 min1 min 15 seg2 min30 seg	8 min5 min25 min20 min8 min1 min 15 seg2 min30 seg
Cocinar alimentos crudos refrigerados	Huevos revueltosBrócoliFiletes de pescadoPancetaPorciones de pollo	2 huevos + 2 cuch.sop. leche500 g500 g2 lonchas de panceta500 g	ALTA(P10)	20–25 seg3 min2 min 20 seg40 seg4 min	20–25 segmin 30 seg2 min 45 seg50 seg4 min 45 seg	30–40 seg3 min 55 seg3 min1 min5 min 20 seg
Cocinar y/o recalentar alimentos congelados	GuisantesArroz cocidoSalchichas cocidasAlitas de pollo picantesHamburguesa frita en caja	500 g167 gx 3(50 g cada una)x 7 piezas75 g	ALTA(P10)	3 min 20 seg1 min 20 seg50 seg1 min 20 seg50 seg	4 min1 min 40 seg1 min1 min 40 seg1 min	4 min 30 seg1 min 55 seg1 min 5 seg1 min 55 seg1 min 5 seg
	Pastel de chocolate fundido	1 porción	DESCONGELAR(P1)	30 seg	30 seg	30 seg
Recalentar alimentos cocinados refrigerados	LasañaChiliTarta de manzanaSalsa a la pimientaJudías cocidasSopa	325 g325 g1 porción100 ml100 ml125 ml	ALTA(P10)	3 min 20 seg2 min 30 seg14 seg40 seg40 seg48 seg	4 min3 min16 seg50 seg50 seg56 seg	4 min 30 seg3 min 15 seg18 seg56 seg56 seg1 min 10 seg

CONSEJOS: • No cocine/recaliente/descongele directamente en la base del horno; utilice un recipiente adecuado.

• Cuando descongele múltiples porciones de alimentos, gírelas y sepárelas a medio proceso de descongelación para permitir que la energía de microondas penetre mejor.
• Los alimentos sólidos/densos no deben cocinarse congelados, ya que se cocinarán en exceso en los bordes antes de que el centro alcance la temperatura necesaria.
• Cubra los platos cuando sea necesario durante la cocción/recalentamiento. Esto conservará la humedad y evitará las salpicaduras/derrames.
• Afloje las tapas/perfore el film transparente antes de cocinar/recalentar alimentos tapados.
• Remueva o agite los alimentos a medio cocinar/descongelar para distribuir el calor uniformemente.
• Deje un tiempo de espera antes de comprobar la temperatura de los alimentos y/o consumirlos.

Explicación de los códigos de error de autodiagnóstico

Este horno controla el funcionamiento y muestra un código de error en la ventana del visor digital si se produce un problema.

Qué hacer cuando aparece un código de error:

Desenchufe el horno y espere un mínimo de 10 segundos para volver a enchufarlo.

Si no se reanuda el funcionamiento normal, siga la tabla que se muestra a continuación.

CÓDIGO	PROBLEMA	QUÉ HACER (A CONTINUACIÓN)
F01	Temperatura del aire de escape muy elevada	1./2./3./4./5.
F33	Circuito del termistor defectuoso	1./5.
F44	Botón de control defectuoso	1./5.
F81–82	Circuito del relé defectuoso	5./6./7.
F86–87	Circuito del relé defectuoso	1./5.
U30	La memoria de cocción ha excedido el tiempo máximo durante el ajuste de cantidad doble y triple.	Compruebe y modifique el tiempo.Ver página 127, paso 3 “Nota”.

1. El horno se apaga automáticamente. Desconecte el cable de alimentación de la toma eléctrica.
2. El horno emite un pitido continuamente.
3. El horno reinicia el funcionamiento cuando se enfría.
4. Traslade el horno a un lugar más fresco.
5. Si el problema persiste, llame a un técnico de servicio.
6. El horno funciona incluso si aparece un código de error, si bien no lo hace como debería. Llame a un técnico de servicio.
7. Pulse el botón de parada/reinicio e inténtelo de nuevo.

Nota: Los códigos anteriores que se muestran en el visor no indican todos los posibles fallos de la unidad.

Instrucciones para instalación apilada

Importante

1. Desconecte el cable de alimentación de la toma eléctrica antes de realizar la instalación.
2. Para realizar una instalación apilada, debe utilizar la placa de unión A1134-3280 de Panasonic (disponible a través de la ruta de servicio).
3. La combinación de la unidad para apilado está limitada a los modelos que se indican a continuación.
   NE-2153-2, NE-1653, NE-2143-2, NE-1843, NE-1643
4. No apile más de un horno sobre otro.

Preparación

Asegúrese de que el interior del horno esté vacío.

Instalación

1. Apile las unidades y retire los cinco tornillos ⓐ, como se muestra en la Fig. 1.
2. Afloje el tornillo ⓑ.
3. El saliente de la placa de unión debe estar hacia el lado opuesto al horno. Coloque la placa de unión en el tornillo ⓑ.
4. Coloque y atornille los cinco tornillos ⓐ y el tornillo ⓑ. Consulte la Fig. 2.
5. Asegúrese de que el horno superior está a una altura segura y en la que se pueda trabajar.

Placa de unión Saliente a b

Fig. 1

Placa de unión Saliente

Fig. 2

Indice

Especificaciones técnicas

		NE-1643	NE-1843	NE-2143-2	NE-1653	NE-2153-2
Suministro eléctrico		50 Hz, 230 V monofásico			50 Hz, 230 V monofásico
Potencia necesaria		11,7 A 2590 W	12,7 A 2830 W	14,3 A 3160 W	11,7 A 2590 W	14,3 A 3160 W
Potencia de salida	ALTA	1600 W*	1800 W*	2100 W*	P10: 1600 W*	P10: 2100 W*
	MEDIA ALTA	——			P9: 90% P8: 80% P7: 70% P6: 60%
	MEDIA	800 W	900 W	1050 W	P5: 50% P4: 40%
	BAJA	——			P3: 30% P2: 25%
	DESCONGELAR	340 W			P1: 340 W
	APAGADO	——			P0: 0%
	CALENTAR DE ARRIBA A ABAJO	——			PU1: 50% PU2: 25%
	CALENTAR DE ABAJO A ARRIBA	——			PL1: 50% PL2: 25%
Frecuencia		2450 MHz			2450 MHz
Medidas exteriores (ancho×fondo×alto)		422×508×337 mm			422×508×337 mm
Medidas del horno (ancho×fondo×alto)		330×310×175 mm			330×310×175 mm
Peso		30 kg			30 kg
Temporizador		Tiempo máximo programable para el alentamiento =25 minutos , ** =30 minutos			30 minutos (digital)/ 10 paneles táctiles Tiempo máximo programable para el calentamiento de una única fase P1 y P0=30 minutos P10-P2, PU1-PL2=15 minutos

*método de prueba según la norma IEC
Estas características pueden modificarse sin previo aviso.

Specifiche Tecniche

		NE-1643	NE-1843	NE-2143-2	NE-1653	NE-2153-2
Alimentazione		50 Hz, monofase 230 V			50 Hz, monofase 230 V
Potenza richiesta		11,7 A 2590 W	12,7 A 2830 W	14,3 A 3160 W	11,7 A 2590 W	14,3 A 3160 W
Potenza di uscita	ALTA	1600 W*	1800 W*	2100 W*	P10: 1600 W*	P10: 2100 W*
	MEDIA ALTA	——			P9: 90% P8: 80% P7: 70% P6: 60%
	MEDIA	800 W	900 W	1050 W	P5: 50% P4: 40%
	BASSA	——			P3: 30% P2: 25%
	DEFROST	340 W			P1: 340 W
	OFF	——			P0: 0%
	RISCALDAMENTO ALTO VERSO IL BASSO	——			PU1: 50% PU2: 25%
	RISCALDAMENTO BASSO VERSO L'ALTO	——			PL1: 50% PL2: 25%
Frequenza		2450 MHz			2450 MHz
Dimensioni esterne (L×P×A)		422×508×337 mm			422×508×337 mm
Dimensioni del forno (L×P×A)		330×310×175 mm			330×310×175 mm
Peso netto		30 kg			30 kg
Timer		Tempo massimo programmabile per riscaldamento =25 minuti , ** =30 minuti			30 minuti (digitale)/ 10 tasti a sfioramento Tempo massimo programmabile per un unico riscaldamento P1 e P0=30 minuti P10-P2, PU1-PL2=15 minuti

Información sobre la eliminación para los usuarios de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.

Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente.

Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse debido al tratamiento inadecuado de

desechos. Póngase en contacto con su autoridad local para que le informen detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo sólo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.
