MANUAL DE USUARIO DH 60 MK302C - DH 60 MK302C VALBERG

Este producto tiene una garantía por un período de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL

France

Hotte aspirante

Dampkap

Campana extractora

Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le garantizan una facilidad de uso, un rendimiento eficaz y una calidad impecable.

Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Bienvenido a ELECTRO DEPOT.

Visite nuestra página web: www.electrodepot.es

ELECTRO DEPOT

A Antes de utilizar el aparato	44	Instrucciones de seguridad
	49	Descripción del aparato
B Descripción del aparato	50	Características técnicas
C Utilización del aparato	52	Instalación (evacuación hacia el exterior)
	54	Utilización de la campana extractora
D Información práctica	55	Limpieza y mantenimiento
	59	Solución de problemas
	60	Protección del medio ambiente
	61	Embalaje y medioambiente
	61	Cómo desechar su antiguo aparato

Instrucciones de seguridad

LEA ATENTAMENTE ESTAS INSTRUCCIONES ANTES DE UTILIZAR EL APARATO Y CONSÉRVELAS PARA CONSULTARLAS ULTERIORMENTE.

Advertencias generales de seguridad

- Consulte el capítulo apropiado de este manual para obtener más detalles sobre la limpieza y el mantenimiento.

- Este aparato no puede ser utilizado por niños menores de 8 años, ni por personas con sus capacidades físicas, sensoriales o mentales reducidas o por quienes no tengan los conocimientos y la experiencia necesarios, a menos que estén supervisados e instruidos para el uso del aparato de forma segura y siempre que

conozcan los riesgos que conlleva su uso.

- Los niños no deben jugar con este aparato.

- Los niños sin vigilancia no deben encargarse de la limpieza y mantenimiento que debe realizar el usuario.

- Durante la instalación de este aparato debe respetar las precauciones indicadas en este manual.

- Se debe poder acceder fácilmente al enchufe o se debe instalar un interruptor en las canalizaciones fijas según las reglas de instalación para que se pueda desconectar el aparato de la corriente eléctrica bajo cualquier circunstancia.

- Es conveniente consultar el esquema de este manual para respetar los puntos siguientes:

- Dimensiones del espacio necesario para el aparato.

- Dimensiones y posición de los dispositivos para soportar y fijar el aparato en ese espacio.

- Distancias mínimas entre las distintas partes del aparato y la estructura que lo rodea.

- Dimensiones mínimas de las aperturas de ventilación y su correcta disposición.

- Conexión del aparato a la red de alimentación.

- Si el cable de alimentación está dañado, debe ser remplazado por el fabricante, su servicio postventa o una persona de cualificación similar para evitar cualquier peligro.

- Es conveniente seguir las instrucciones para fijar el aparato a su soporte.

- Se prohíbe el uso de adhesivos ya que no se consideran como medios de fijación fiables.

Advertencias específicas de seguridad

- Si el aparato expulsa el aire hacia el exterior de la habitación (modo de aspiración de extracción), se debe prever una ventilación adecuada de esta, cuando una campana extractora se usa simultáneamente con aparatos que utilizan gas u otro combustible.

- Siga la información de este manual en relación con el método y frecuencia de limpieza.

• Existe un riesgo de incendio si la limpieza no se hace según las instrucciones.
• No flambear alimentos bajo la campana extractora.

ATENCIÓN

Las partes accesibles de este aparato se pueden calentar cuando se utilizan con aparatos de cocción.

• Si el aparato expulsa el aire al exterior de la habitación (modo de aspiración de extracción), el aire no debe enviarse por un conducto que se utiliza para evacuar el humode aparatos que utilizan gas u otro combustible.
• La distancia mínima que se debe respetar entre la superficie de soporte de los recipientes de la placa de cocción y la parte más baja

de la campana extractora debe ser de 65 cm como mínimo.

ATENCIÓN

Si las instrucciones de instalación de la placa de cocción de gas indican una distancia mayor, se debe considerar esta última.

Se deben respetar las reglamentaciones relativas a la evacuación de aire.

ADVERTENCIA

si no respeta las instrucciones para la instalación de los tornillos o los dispositivos de fijación, podría provocar daños eléctricos.

Si el aparato dispone de un sistema de extracción de flujo descendiente como las campanas plegables llamadas «de encimera».

ATENCIÓN

Este aparato no ha sido previsto para ser usado con placas de cocción de gas.

- Si el aparato dispone de un sistema de iluminación y si el usuario puede remplazar la bombilla, lea la información relativa a su método de sustitución en el capítulo correspondiente del manual de instrucciones.

- Si la bombilla no puede ser cambiada por el usuario, esto se indica en las características técnicas del aparato, en tal caso, si la bombilla está defectuosa, es conveniente recurrir al servicio posventa.

- Los tipos de bombillas que pueden usarse, así como las ilustraciones y el código ILCOS D se indican en el capítulo «Bombillas de led».

- Asegúrese de que el conducto no esté plegado a más de 90°, ya que esto podría perjudicar la eficacia de la campana.

Advertencias suplementarias de seguridad

- Este aparato está destinado únicamente a aspirar aire viciado sobre una placa de cocción en un contexto doméstico y, bajo ninguna circunstancia, para un uso dentro de un entorno comercial o industrial.

- Este aparato está destinado únicamente a un uso doméstico.

- No es apto para otro tipo de aplicaciones similares, como:

- Las pequeñas cocinas reservadas al personal de las tiendas, oficinas y otros entornos profesionales.

- Las granjas y la utilización por parte de clientes de hoteles, moteles y otros entornos de carácter residencial.

- Los entornos tal y como alojamientos rurales.

- La restauración y otros usos similares, excepto la venta al por menor.

- No se recomienda transportar el aparato solo.

- Cualquier instalación o conexión que no cumpla las normas internacionales en vigor no puede atribuírsele al fabricante.

- Antes de la instalación, retirar todos los elementos de embalaje.

- Si el aparato no está equipado con un enchufe, la conexión eléctrica debe efectuarla un electricista cualificado únicamente.

- Antes de conectarlo, primero, cortela alimentación eléctrica a través del medio de desconexión de la alimentación fija (interruptor del cuadro eléctrico, fusible, disyuntor, etc.).

- El cable de alimentación debe disponer de secciones de diámetros suficientes para controlar la potencia máxima del aparato.

- Además, debe adaptarse el calibre de protección del cuadro eléctrico (fusible).

ADVERTENCIA

No conecte el aparato a la red con las manos mojadas, riesgo de electrocución.

• El cable de alimentación debe ponerse de manera que no toque ninguna parte caliente de la placa de cocción ni otros aparatos cercanos.
• Cualquier intervención

relacionada con la limpieza y/o el mantenimiento profundo del aparato debe realizarse con la toma desenchufada o tras cortar la alimentación eléctrica.

• Nunca desmonte ni modifique el aparato.
• Si tiene una avería que no pueda resolverse con la información recogida en este manual, póngase en contacto con el servicio posventa.

Descripción del aparato

1 Regulador de aire
② Sistema antirretorno
3 Pasador

4 Eje
5 Orificios
6 Campana extractora

Características técnicas

Ficha del producto según la reglamentación de la UE N°65/2014

Marca	Valberg	Valberg
Identificación del modelo	DH 60 MK 302CDH 60 MX 302C	DH 90 MX 302C
Código del producto	962458 / 962459	962460
Consumo de energía anual en kWh	28	29
Clase de eficiencia energética	B	B
Eficiencia fluidodinámica	14,2	15,3
Clase de eficiencia fluidodinámica	D	D
Eficacia luminosa lux/Watt	45,5	35,5
Clase de eficacia luminosa	A	A
Eficiencia de filtrado de grasa %	68,8	70,8
Clase de eficiencia de filtrado de grasa	D	D
Flujo de aire a velocidad mínima en funcionamiento normal (m3/h)	217	221
Flujo de aire a velocidad máxima en funcionamiento normal (m3/h)	315	337
Emisiones acústicas del aire ponderadas al valor de A, a la velocidad mínima disponible en funcionamiento normal.	59	59
Emisiones acústicas del aire ponderadas al valor de A, a la velocidad máxima disponible en funcionamiento normal.	65	65
Consumo de energía en modo «parada»	0	0
Dimensiones	60x50x102.5	90x50x102.5
Peso	10kg	14kg
Factor de incremento en el tiempo (f)	1,5	1,4
Índice de eficiencia energética (EEIcampana)	64,2	63,2
Caudal de aire en m3/h medido en el punto de máximo rendimiento (Qbep)	172,8	202,9
Presión de aire en Pa medida en el punto de máximo rendimiento (Pbep)	139	135
Flujo de aire máximo en m3/h (Qmax)	362	348
Potencia eléctrica de entrada en W medida en el punto de máximo rendimiento (Wbep)	46,9	49,6
Potencia nominal en W del sistema de iluminación (WI)	2	4
Iluminación media en lux del sistema de iluminación en la superficie de cocción (Em)	91	142
Corriente asignada (Tensión en V, naturaleza de la corriente & frecuencia en Hz)	220-240 ~ 50	220-240 ~ 50
Clase de protección eléctrica	Classe I	Classe I
Potencia del motor asignada en W	65	65
Número y tipo de iluminación	1 x Module LED	2 x Module LED
Potencia de iluminación en W por luz / total	2 / 2	2 / 4
Iluminación sustituible por el usuario	Non	Non
Potencia total asignada en W	67	69

Instalación (evacuación hacia el exterior)

Montaje del regulador de aire

Si la campana no dispone de regulador de aire ① montado, debe montar las dos mitades en el cuerpo de la campana. Las siguientes imágenes, relativas al montaje del regulador de aire, se suministran a título indicativo. La evacuación puede variar según los modelos y las configuraciones.

Para montar el regulador de aire ①:

• debe montar las dos mitades ② en el cuerpo de la campana ⑥;
• el pasador ③ debe estar orientado hacia arriba;
• el eje ④ debe introducirse en los orificios ⑤ en el cuerpo del aparato;
• repita todas las operaciones para la segunda mitad.

Instalación

Si dispone de una evacuación hacia el exterior, puede conectar su campana extractora de la manera indicada en la siguiente ilustración, utilizando un conducto de extracción (tubo flexible de aluminio, esmalte u otro material no inflamable, con un diámetro interior de 150 mm).

- Antes de realizar cualquier instalación, apague el aparato y desenchúfelo de la toma de corriente.

- Para conseguir mejores resultados, la campana extractora debe instalarse a una distancia de 65-75 cm por encima de la superficie de cocción.

75cm 65cm Figure

Figura 1

- Después de determinar la altura de instalación, haga 5 orificios de 8 mm de diámetro en un lugar adecuado para colocar el gancho y el soporte de la chimenea interior y procure que estén alineados. La posición del soporte de la chimenea interior corresponde a la ubicación de la chimenea. Véase la figura 2.

- Atornille y ajuste el gancho en la pared con los 3 tornillos (4 mm x 40 mm) y los tacos incluidos. Utilice a continuación 2 tornillos ST4 de 40 mm para fijar el soporte de chimenea interior. Véase la figura 2.

- Coloque el regulador de aire y el adaptador en la evacuación y fijelos con cinta adhesiva (consulte la figura a continuación). Instale el tubo de expansión en el adaptador de la evacuación y fijelo con una abrazadera. Tenga en cuenta que el tubo de expansión no está incluido con el aparato. Véase la figura 3.

tubo de expansión Figura 3

Figura 3

- Fije el soporte de la chimenea exterior en la chimenea exterior y asegúrese de poder ajustar libremente desde el interior la altura de la chimenea interior. Véase la figura 4.

Soporte de la chimenea exterior Chimenea exterior Figura 4

Figura 4

- Enganche el aparato en el gancho y fijelo con los 2 tornillos de seguridad (4 mm x 30 mm). Véase la figura 5.

- Ajuste la altura de la chimenea interior respecto a la posición del soporte de chimenea interior y fíjela con los tornillos. Véase la figura 6.

- Antes de utilizar el aparato, lea todas las instrucciones y asegúrese de que la potencia nominal de la campana corresponde con la de la alimentación.

OBSERVACIONES

Los dos respiraderos de seguridad están situados en la tapa trasera y tienen un diámetro de 6 mm.

CONSEJOS PARA LA INSTALACIÓN DEL CONDUCTO DE EVACUACIÓN

Se deben respetar las siguientes reglas para obtener una extracción de aire óptima:

• Asegúrese de que el tubo de expansión sea corto y esté recto.
• No acorte ni obstaculice el tubo de expansión.
• Cuando utilice el tubo de expansión, instálelo siempre de forma que esté bien tenso para limitar las pérdidas de presión.
• El incumplimiento de estas instrucciones básicas perjudicará los rendimientos de la campana y aumentará su nivel sonoro.

• Todos los trabajos de instalación deben ser realizados por un electricista cualificado o una persona competente.

• No conecte los conductos de evacuación de la campana a un sistema de ventilación existente que sea utilizado por otro aparato, como un conducto de calefacción, gas o aire caliente.

• El ángulo de plegado del tubo de expansión debe ser inferior a 120°; debe dirigir el tubo horizontalmente o también puede orientar el tubo hacia arriba desde el punto inicial y dirigirlo hacia un cerramiento exterior.
• Después de instalar el aparato, compruebe que la campana esté nivelada para evitar la acumulación de grasa en sus extremos.
• Asegúrese de que el tubo de expansión elegido para la instalación respete las normas aplicables y sea ignífugo.

• Por razones de seguridad, utilice únicamente los tornillos de fijación o de montaje con las dimensiones recomendadas en este manual del usuario.
• Si instala tornillos o dispositivos de fijación no conformes con las presentes instrucciones puede provocar daños eléctricos.

Utilización de la campana extractora

Botones de mando

• Pulse el botón Parada y el motor se detendrá.
• Pulse el botón Baja velocidad y el motor funcionará a baja velocidad.
• Pulse el botón Velocidad media y el motor funcionará a una velocidad intermedia.
• Pulse el botón Alta velocidad y el motor funcionará a una velocidad elevada.
• Pulse el botón Luz y se encenderán las dos luces. Pulse de nuevo para apagarlas.

Luz

Alta velocidad

Velocidad media

Baja velocidad

Apagado

Limpieza y mantenimiento

ATENCIÓN

- Antes de realizar las operaciones de mantenimiento o de limpieza, desenchufe la campana extractora de la alimentación eléctrica principal. Asegúrese de haber apagado la campana retirando el enchufe de la toma.

- Las superficies externas son sensibles a los arañazos y las abrasiones. Procure seguir las instrucciones de limpieza para obtener un resultado óptimo sin dañar el aparato.

El mantenimiento, especialmente la limpieza, debe realizarse una vez que el aparato se haya enfriado. No deje sustancias alcalinas o ácidas (zumo de limón, vinagre, etc.) sobre las superficies.

Acero inoxidable

El acero inoxidable se debe limpiar regularmente (semanalmente) para prolongar su vida útil. Seque la superficie con un paño suave y limpio. Se puede utilizar un líquido limpiador específico para acero inoxidable.

OBSERVACIONES

Limpie el acero inoxidable en el sentido longitudinal para evitar la aparición de los arañazos.

Superficie del panel de control

El panel de control encastrado se puede limpiar utilizando agua tibia con jabón. Asegúrese de que el paño esté limpio y bien escurrido antes de comenzar a limpiar. Utilice un paño suave y seco para eliminar la humedad después de la limpieza.

OBSERVACIÓN IMPORTANTE

Utilice detergentes neutros y no utilice productos químicos agresivos, detergentes habituales potentes o productos que contengan sustancias abrasivas, ya que dañarían el aspecto del aparato y podrían eliminar las eventuales ilustraciones impresas en el panel de control, lo que provocaría a la anulación de la garantía del fabricante.

Versión reciclaje:

- Para transformar la campana de la versión evacuación en la versión reciclaje, pida a su vendedor filtros de carbón activo.

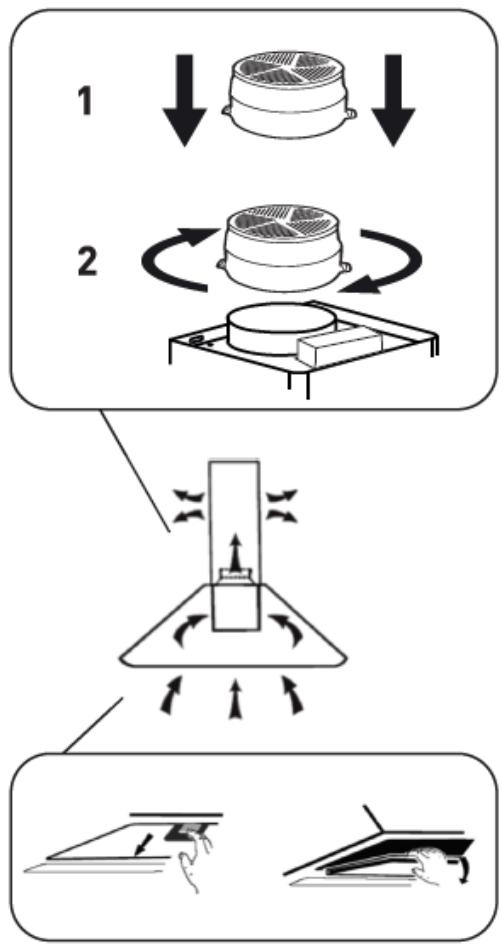

Instale el filtro de carbón activo (caja)

• Para instalar el filtro de carbón activo, debe retirar previamente el filtro de aluminio.
• Abra la rejilla, pulse el dispositivo de bloqueo y, luego, tire del filtro hacia abajo.
• Coloque el filtro de carbón activo en el aparato y, luego fíjelo girándolo en el sentido inverso a las agujas del reloj.
• Vuelva a colocar la rejilla en su posición inicial.

• Instale el filtro de carbón activo (recortable).

• Para instalar el filtro de carbón activo, debe retirar previamente el filtro de aluminio.

• Coloque el filtro recortado encima del filtro de aluminio.
• Vuelva a colocar el filtro de aluminio.
• Se recomienda encender la campana algunos minutos antes de empezar a cocinar. Asimismo, se recomienda apagarla 15 minutos después de haber terminado la cocción para eliminar al máximo los olores y evacuar el aire viciado.

• Asegúrese de que el filtro esté bien fijo; en caso contrario, podría soltarse y podría resultar un peligro.
• La instalación de un filtro de carbón disminuye la potencia de extracción de la campana.

Solución de problemas

Problemas	Causas potenciales	Soluciones
La luz se enciende pero el motor no funciona	El interruptor de la campana está apagado	Encienda el interruptor de la campana
	Avería en el interruptor de la campana	Contacte al centro de reparación
	Avería del motor	Contacte al centro de reparación
La luz no se enciende y el motor no funciona	Los fusibles de la vivienda se han quemado	Sustituya los fusibles o vuelva a activarlos
	El cable de alimentación no está bien introducido o está desenchufado	Vuelva a introducir el cable en la toma de corriente Encienda la toma
Fuga de aceite	La válvula unidireccional y la evacuación no están fijadas de forma estanca	Retire la válvula unidireccional y fíjela con un producto de estanqueidad
	Fuga en la conexión entre la chimenea y la tapa	Retire la chimenea fíjela de forma estanca
Las luces no funcionan	Bombillas rotas o defectuosas	Sustituya las bombillas siguiendo las indicaciones de este manual
Aspiración insuficiente	La distancia entre la campana y la cocina es demasiado grande	Coloque la campana a la distancia correcta
La campana extractora está inclinada	Los tornillos de fijación no están suficientemente apretados	Apriete los tornillos de fijación y procure que la campana esté horizontal

Todas las reparaciones eléctricas efectuadas en este aparato deben ajustarse a la legislación local, nacional y federal. Contacte con el centro de reparación en caso de dudas antes de realizar alguna de las operaciones anteriores. Desenchufe siempre el aparato de la alimentación antes de abrirlo.

Protección del medio ambiente

OBSERVACIONES

Para reducir el impacto medioambiental global (por ejemplo, su consumo energético durante el proceso de cocción), puede seguir los siguientes pasos:

• Instale la campana extractora en un lugar adecuado, suficientemente ventilado.
• Limpie con regularidad la campana para no obstruir el paso del aire.
• No olvide apagar la luz de la campana extractora una vez que haya acabado de cocinar.
• No olvide apagar la campana extractora una vez que haya acabado de cocinar.

Información relativa al desmontaje

No desmonte el aparato de forma distinta a la indicada en el manual del usuario. El aparato no debe ser desmontado por el usuario. Al final de su vida útil, no debe tirar el aparato junto con la basura doméstica. Consulte con su municipio o su distribuidor para que le asesore en materia de reciclaje.

Embalaje y medioambiente

CÓMO DESECHAR LOS MATERIALES DEL EMBALAJE

Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte.

Estos materiales son respetuosos con el medioambiente ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, economizar las materias primas y reducir la producción de residuos.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos permite contribuir a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.

Es por ello que su aparato, tal y como señala el símbolo — que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a un contenedor público o privado de residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

Por la seguridad de los niños, guarde sus aparatos en un lugar seguro hasta que pueda eliminarlos, preferentemente fuera de su domicilio.
