KRYO POLAR 10 - Aire acondicionado movil VORTICE - Manual de uso y guía de instrucciones gratis

Marca	Vortice
Modelo	KRYO POLAR 10
Tipo de producto	Aire acondicionado portátil "todo en uno"
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia frigorífica	10000 BTU/h (aproximadamente 2.93 kW)
Volumen de habitación recomendado	Hasta 60 m³
Temperatura de funcionamiento	0 °C a 50 °C
Temperatura predeterminada	24 °C
Modos de funcionamiento	Refrigeración, Ventilación, Deshumidificación, Automático
Velocidades de ventilación	3 velocidades (Mínima, Media, Máxima)
Temporizador	Programable de 1 a 24 horas (encendido/apagado diferido)
Función Noche	Aumento automático de la temperatura de 1 °C por hora durante 2 horas, velocidad mínima, apagado después de 12 h
Autodiagnóstico	Códigos de error E1 y E2 mostrados en la pantalla
Control remoto	Sí, pila de litio CR2025
Depósito de condensación	Con indicador de depósito lleno y parada automática; drenaje continuo posible mediante manguera incluida
Manguera de evacuación de aire caliente	Extensible de 300 a 1500 mm, con conectores y paneles para ventana
Filtros	Filtro de aire lavable + filtro de carbón activo (incluido); nunca utilizar sin filtros
Limpieza	Limpiar los filtros con agua (≤40 °C); cuerpo con paño húmedo y jabón neutro; no usar disolventes
Seguridad	Protección térmica del compresor, parada por depósito lleno, conexión a tierra obligatoria
Mantenimiento de fin de temporada	Vaciar el depósito, limpiar los filtros, hacer funcionar en ventilación unas horas, guardar en el embalaje original
Reparabilidad	No desmontar uno mismo; contactar con un Servicio Postventa autorizado de Vortice

Preguntas frecuentes - KRYO POLAR 10 VORTICE

¿Cómo instalar la manguera de evacuación de aire caliente?

Monte el conector redondo (13) en el extremo de la manguera flexible (10). Inserte el otro extremo en la cavidad del panel perforado (12) o directamente en un agujero de diámetro >152 mm en la pared/vidrio. Use el tapón (14) para tapar el agujero cuando el aparato no se use. Alargue la manguera al mínimo posible (300 a 1500 mm) y evite doblarla.

¿Cómo limpiar los filtros?

Apague y desconecte el aparato. Retire el marco del filtro (fig.11), separe el dispositivo de fijación, extraiga el filtro. Límpielo con una aspiradora o enjuáguelo con agua tibia (≤40 °C). Déjelo secar completamente antes de volver a montarlo. Nunca haga funcionar el aparato sin filtros.

¿Qué significan los códigos de error E1 y E2?

Los códigos E1 o E2 indican un mal funcionamiento detectado por el autodiagnóstico. Apague el aparato y contacte a un Servicio Postventa autorizado de Vortice para una reparación.

¿Cómo vaciar el depósito de condensación?

Cuando el indicador 'Depósito de condensación lleno' se encienda, apague el aparato. Coloque un recipiente debajo del orificio de evacuación (fig.21), retire el tapón de goma y la palanca para drenar el agua. Vuelva a colocar el tapón firmemente antes de volver a encender. Para un drenaje continuo, conecte la manguera suministrada al orificio y diríjala hacia un desagüe más bajo.

¿Cómo usar el temporizador?

Presione el botón TIMER para programar las horas de funcionamiento (1 a 24 h). El indicador TIMER se enciende y la pantalla muestra el número de horas. Al final del tiempo, el aparato se apaga automáticamente. Si el aparato está apagado, puede programar un encendido diferido de la misma manera.

¿Cómo activar la función Noche?

En modo Refrigeración, presione el botón SLEEP. La temperatura programada aumentará 1 °C después de la primera hora y 1 °C adicional después de la segunda hora. La ventilación cambia a velocidad mínima. La función se detiene automáticamente después de 12 horas. Presione nuevamente SLEEP para desactivar.

¿Qué hacer si el aire acondicionado no enfría lo suficiente?

Verifique que las ventanas y puertas estén cerradas, que los filtros estén limpios, que la manguera de evacuación no esté doblada u obstruida, que la temperatura ambiente sea superior a la temperatura programada y que el depósito de condensación no esté lleno. Evite fuentes de calor en la habitación y cierre las cortinas.

¿Se puede usar una extensión eléctrica?

No se recomienda usar adaptadores, enchufes múltiples o extensiones. Conecte el aparato directamente a un enchufe de pared correctamente conectado a tierra. Si es necesario, haga reemplazar el enchufe por personal calificado.

¿Cuál es el tamaño de habitación recomendado para este modelo?

El KRYO POLAR 10 está diseñado para habitaciones de hasta 60 m³. Para una eficacia óptima, cierre puertas y ventanas, y use la manguera de evacuación con la longitud mínima posible.

¿Cómo guardar el aparato al final de la temporada?

Desconecte el aparato y enrolle el cable en su compartimento. Vacíe completamente el depósito de condensación. Limpie los filtros. En un día soleado, haga funcionar el aparato en modo ventilación durante unas horas para secar el interior. Guárdelo en su embalaje original sin colocar objetos pesados encima.

MANUAL DE USUARIO KRYO POLAR 10 VORTICE

Antes de instalar y utiliser el producto, leer atentamente las instruciones de este manual. Vortice no es responsable de los eventuales daños occasionados a personas o cosas como的结果 del incumplimiento de lasindicaciones de este manual, las cuales garantizaran la durabilidad y fiabilidad electrica y mecánica del aparato. Conservar este manual de instruciones.

ÍNDCICE ES

Descripción y uso 36
Seguridad 36
Recomendaciones para lograr la maxima eficacia energetica 37
Components 37
Instalación 38
Funcionamento. 40
Eliminación del agua de condensación 42
Mantenimiento y limpieza 42
Causas de mal funciona 43
Información importante sobre
eliminacion respetuosa con el medio ambiente 43

ITALIANO

Alimentare il telecomando con batterie al litio 3V tipo CR2025.

VORT-KRYO POLAR 10, 12 son equipos de aire acondicionado portátils del tipo "all in one", que poseen en un uncommone aparato todos los dispositivos necessarios para acondicionar el ambiente en el que estánubicados.

Seguridad

Atencion:

este symbolo indica precauaciones que sirven para evaporar daños al usuario

• Noemploi este producto con fines distinctos a los previstos por este manual.
• Una vezextraido el productode su embalaje, comprobar su integridad: en caso de duda,contactar inmediamente con un proveedor autorizo de Vortice.Noalargerembalaje ni lasbolsasquecontiene al alcance de ninoos 或 personas con discapacidad.
• No sentarse ni apoyar objetos sobre el aparato.
• Elempleo de todo tipo de aparato electrico compara el accomplishment de todas reglasfundamentales, entre las que destacamos:

No tocarlo con las manos mojadas o húmedas;
No tocarlo con los pies descalzos;

No permitir que los niños o las personas con discapacidad lo utilizen sin supervisión.

• Este aparato no es apto para ser utilizado por niños ni personas con稀缺ad fisica, sensorial o psiquica, o que carezcan de la experiencia y los conocimientos necessarios, excepto cuando lo hagan bajo la supervision de una persona responsable de su seguridad o que les hayainstruido en el manejo. Vigilar a los niños y no permitir que juguen con el aparato.
• No utilizar en presencia de sustancias o vapiros inflamables como alcohol, insecticidas, gasolina, etc.
• En el caso de que no se deseeve volver a utiliser el aparato, apagar el interruptor y desconectar el enchufe del cable de alimentación. Mantenerlo lejos del alcance de niños y personas con incapacidad.

Advertencia:

este symbolo indica precauaciones que sirven para evaporar daños en el producto

• No modifier el producto.
• No utilizar el aparato en el exterior.
• Para evacitar ríesgos de avería en el compresor, estarán transcurrir al menos 3关键时刻 antes de encender el aparato cuando secrete haberlo apagado.
• No exponer el producto a los agentes atmosféricos (Iluvia, sol, etc.).
• Utilizar y Transportar el aparato en vertical.

• No poder en marcha el aire acondicionado a menos de 50 cm de las paredes, los muebles y las cortinas.

• No cubrir ni obstruir las rejillas de aspiración y salute del aire del aparato.

• No apoyar objetos sobre el aparato.
• No usar el aparato en enternos humedes o mojados.
• No tirar del cable de alimentacion para transporte el aparato.
• Si el cable se deteriorara, ponerse en contacto inmediamente con el proveedor autorizzato de Vortice para que lo sustituya.
• Apagar el interruptor y desconectar el enchufe siempre que no se usa el aparato.
• Utilizar y transporte el aparato en vertical.
• Inspeccionar periodicamente el aparato para controlar que está en perfecto estado. En caso de anomalía, no emplear el aparato y ponarse en contacto inmediamente con un proveedor autorizzato de Vortice.
• La instalacion electrica a la que se ha de conectar el producto debe ser conforme con las normas vigentes.
• El aparato se ha de conectar a una toma de tierra eficiente como establishen las normas vigentes de seguridad electrica.
• En caso de duda, ponerse en contacto con personal profesionalrialducado para que controla la instalacion.
• Conectar el producto a la red de alimentacion electrica solo si la calidad de la instalacion es adecuada a su potencia maxima.
• Si la toma de corriente no es compatible con el enchufe que posee el aparato, deben ser sustituidapor profesionales提供优质. Noutilizar adaptadores, enchufes multiples ni alargadores.
• No tirar del cable de alimentacion ni colocarlo cerca de las fuentes de calor. Desenrollar todo el cable para evaporar que se recaliente.
• Si el aparato se cae o recibe un golpe fuerte, contactar inmediamente con un proveedor autorizzato de Vortice.
• Si el aparato no funciona correctamente o se avería, apagarlo y ponserse en contacto inmediamente con un proveedor autorizzato de Vortice. Solicitar recambios originales Vortice para la reparación.
• Apagar el aparato cuando no se utilizes.
• No apagar y encender el aparato desde el enchufe,utilizar el interruptor del panel de mandos.
• No utiliser el producto sin los filtros.

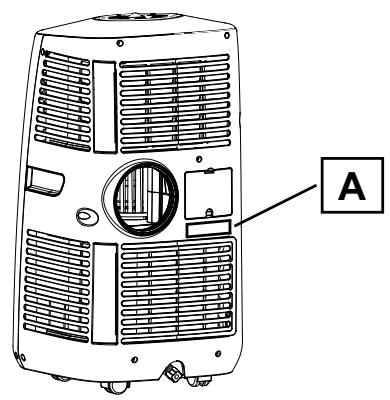

• Los datos electricos de la red deben coincidir con los de la placata A (fig.1).

ESPANOL

1

Recomendaciones para lograr la maxima eficacia energetica

• No usar el aparato en ambientes bajo cuyo volumen supere el recomendado (mod 10m³ 60, mod 12m³ 72).
• Cerrar las puertas y lasVentanas.
• Mantener las cortinas y las persianas cerradas durante las horas de sol intenseo.
• Mantener siempre limpios los filtros (ver Mantenimiento y limpieza).
• Cuando en la habitación se haya alcanzado la temperatura deseada, reducir la temperatura y la potencia de ventilación seleccionada.

Componentes

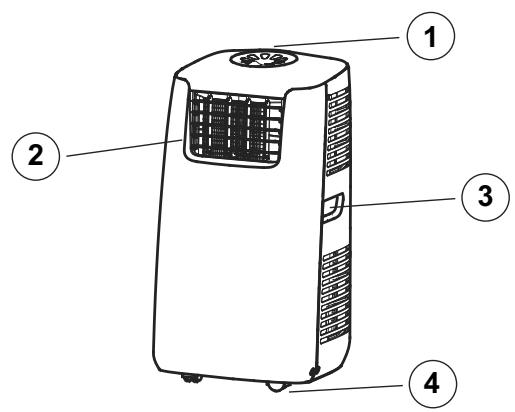

Parte frontal (fig.2)

2

1 panel de mandos;
2 rejilla de salute del aire frío;
3 tirador;

4 rueda pivotante;

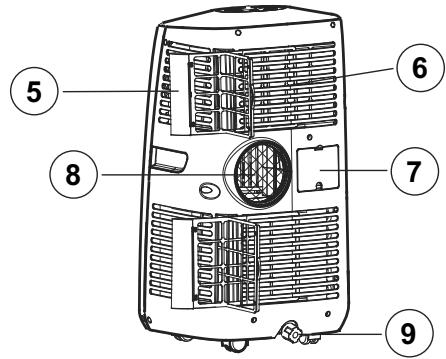

Parte posterior (fig.3)

3

5 filtró de aire;
6 rejilla de aspiración del aire;
7 alojamento del cable;
8 rejoilla de salute del aire caliente;
9 orificio de evacuation del agua de condensation con tapón;

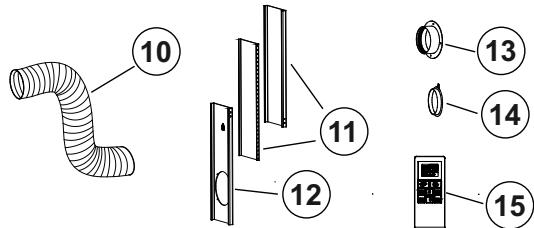

Accesorios en dotacion (fig.4)

4

10 tubo flexible de salute del aire caliente;
11 panel para ventsa (se ha de colocar en el espacio libre destinado al paso del tubo de salute del aire caliente);
12 panel para ventsa con orificio para introducir el tubo flexible (se ha de colocar en el espacio libre destinado al paso del tubo de salute del aire caliente);
13 conector redondo, se ha de instalar en el orificio realizado en el cristal o en la pared por la que se desea evacuar el aire caliente y sirve para conectar el tubo flexible;
14 tapón del adaptorador descririto en el punto 13;
15 mando a distancia;
16 filtró de carbón activo;
17 tubo para la evacuación continua del agua de condensación;

ESPANOL

Instalación

Instalacion del tubo de salute del aire caliente

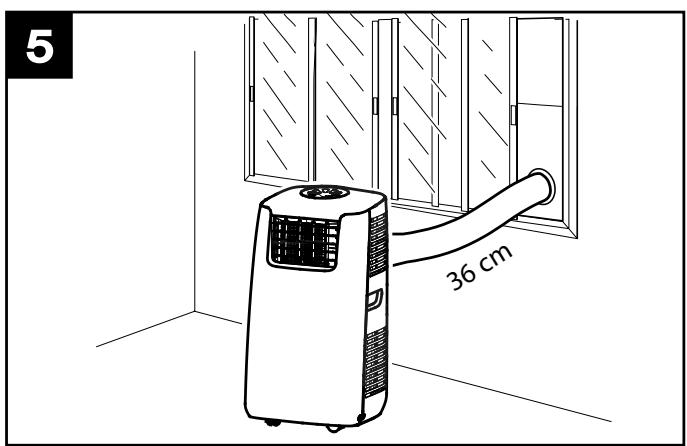

Utilización de los paneles para ventsa (fig.5)

• Montar el conector redondo (13) en el extremo del tubo flexible (10).
• Introducir el extremo del tubo flexible en el hueco del panel perforado (12).
• Si los paneles son demasiado anchos, cortarlos a medida para que encajen correctamente en la ventsa.

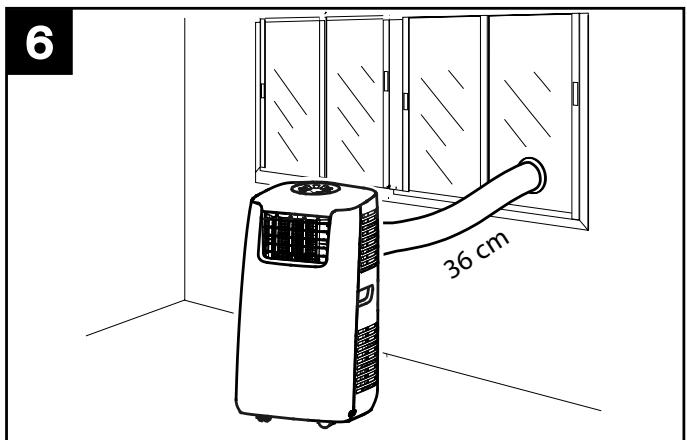

• Evacuación directa a属实es de una pared o un cristal (fig.6)

• Montar el conductor redondo (13) en el extremo del tubo de salute.
• Realizar un orificio (con un diametro de más de 152 mm) en el cristal o en la pared e introducir el conector redondo.

Cuando el aparato no está conectado a la ventsa o la pared, cerrar el orificio con el tapón (14) incluido de Series.

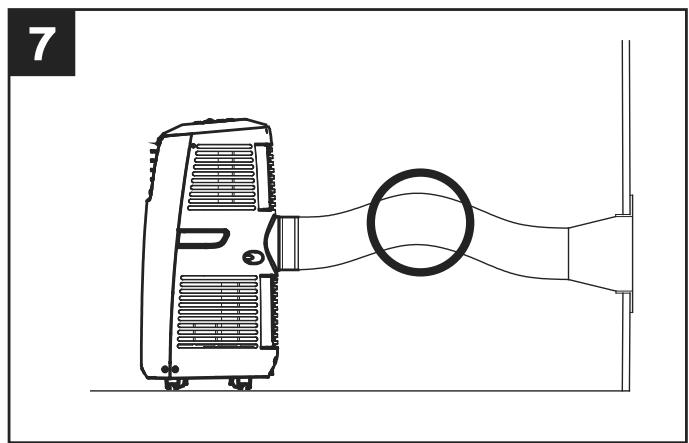

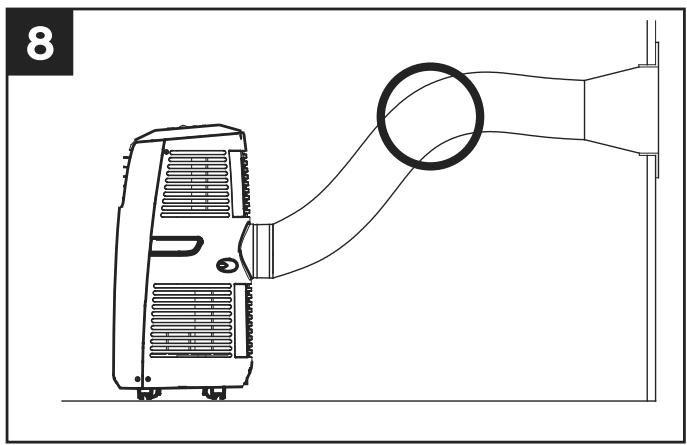

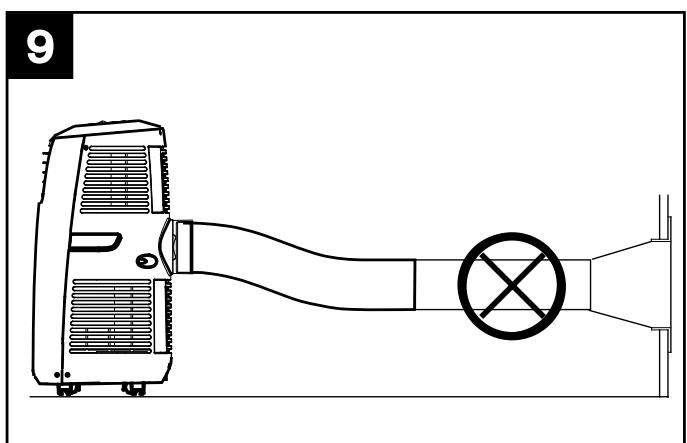

El tubo de salute del aire caliente que incorpora el aparato se pueda extender de 300 a 1500 mm (fig 7,8); se recomienda emplear la menor longitud possible (fig.9).

ESPANOL

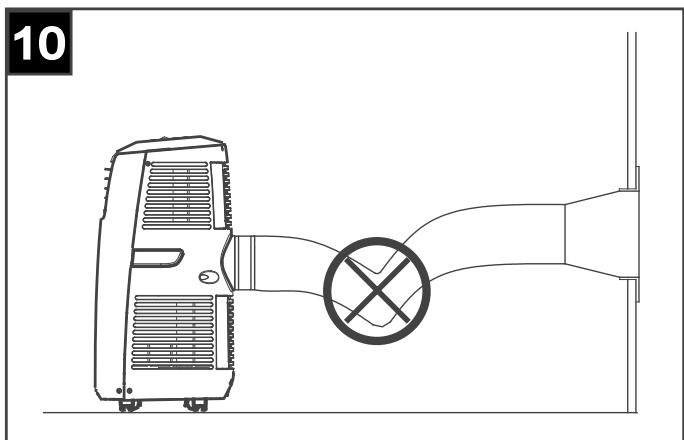

No doclar en excesso el tubo flexible (fig.10), el aire caliente podra quedar atrapado y activar el dispositivo automatico de proteccion termica al difundirse en el ambiente.

NOTA:

La longitud del tubo flexible se ha calculado especificamente en función de las caracteristicas del aparato. Se desaconseja sustituirlo o prolongarlo, para evaporar posibles problemas de funcionaimiento.

Instalación de los filtros de carbón activo

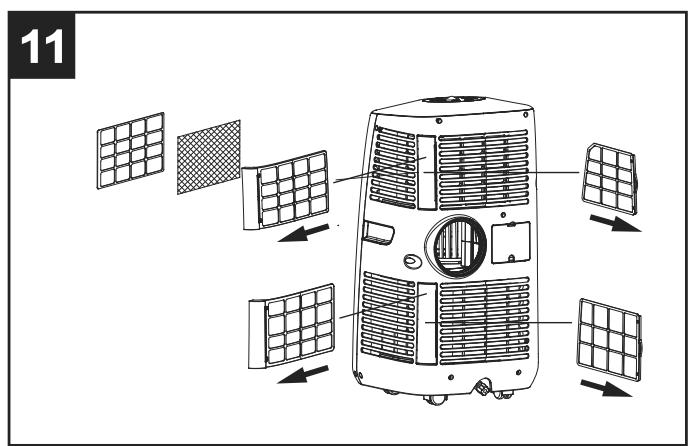

Extraer el bastidor del filtró del aparato (fig.11)

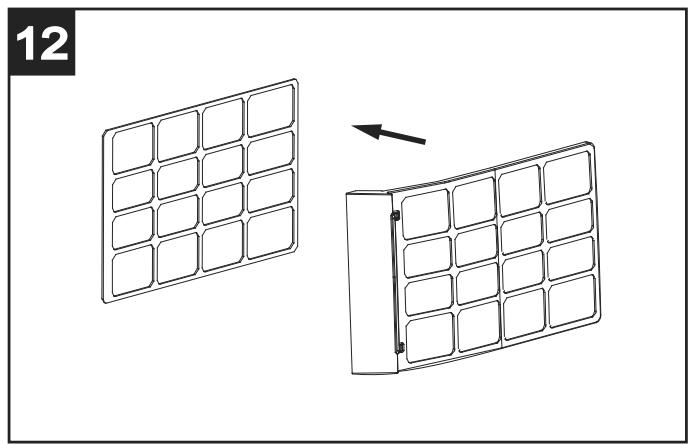

Separar el dispositivo de fijación del filtro del bastardor (fig.12)

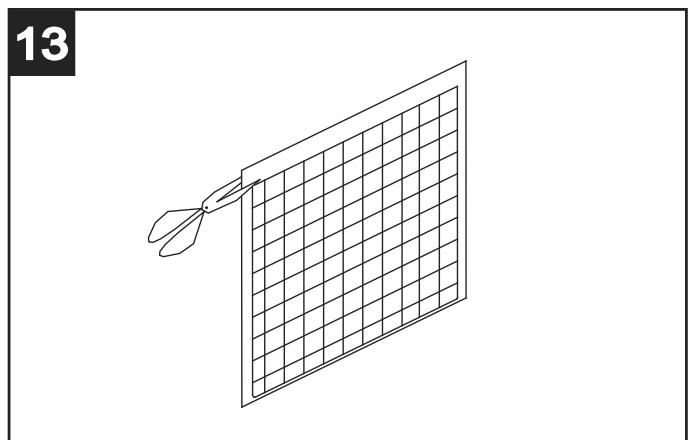

Extraer el filtro del envase (fig.13)

ESPANOL

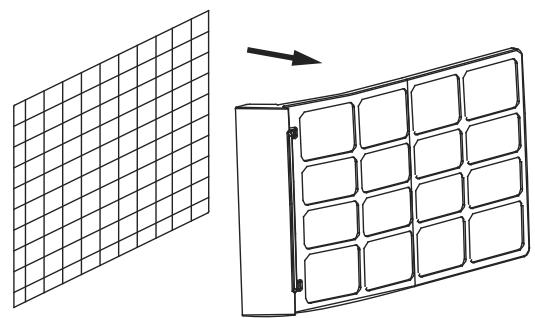

Introducir el filtro en el bastidor (fig.14)

14

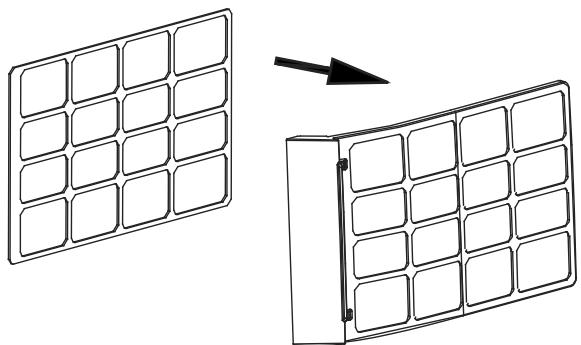

Fijar el filtro y ensambar el dispositivo de lijación en el bastidor (fig.15)

15

Introducir nuevomente el bastidor en el aparato

Funcionamento

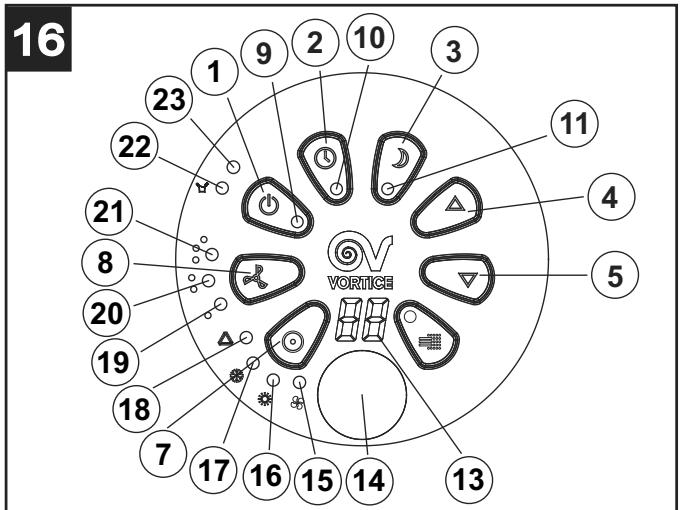

Panel de control (fig.16)

Teclas

1 On/off
2 Timer (Temporizador)
3 Función "Night time" (Noche)
4 Temperatura "UP" (AUMENTAR)
5 Temperatura "DOWN" (REDUCIR)
7 Operation mode (Modalidad de funciona)
8 Fan speeds (Velocidad de ventilacion)

Indicadores

9 Power Supply (Alimentación)
10 Timer
11 Función "Night" (Noche)
13 Display
14 Slot for receiving signal from remote control unit (Ventana para recibir la señal del mando a distancia)
15 Fan mode (Modalidad de Ventilación)
16 Dry mode (Modalidad de Deshumidificacion)
17 Cooling mode (Modalidad de Refrigeracion)
18 Automatic mode (Modalidad Auto)
19 Minimum speed (Velocidad Minima)
20 Medium speed (Velocidad Media)
21 High speed (Velocidad Alta)
22 Condensation tank full (Depóstito de agua de condensación Ileno)
23 Compressor on (Compresor en fonctionamento)

Funciones

Encendido/apagado

Pulsar la tecla ON/OFF: el aparato se activa en Modalidad de Cooling a Velocidad Minima; la temperatura predefinida es 24 °C.

Todoosindicadores seenciendenalmesstempo;eldisplayindicatla temperaturea ambientede 0a 50°C

Para apagar el aparato, es necessario pulsar nuevomente la tecla ON/OFF.

Selección de la modalidad de funciona miento

Pulsar la tecla MODE para selectionar la modalidad de configuracionado deseada: Fan, Dry, Cooling, Auto: se encenderá el indicator relativo a la modalidad seleccionada.

Si la temperatura ambiente no alcanza la temperatura programada, la modalidad de Cooling se desactiva y el aparato vigue funciona en modalidad de Ventilacion a la velocidad programada previamente. Cuando la temperatura vuelve a superar el valor preprogramado, el aparato的那一 automatically a la modalidad de Cooling.

Selección de la temperatura

Presionar las teclas “UP” (AUMENTAR temperatura) y “DOWN” (REDUCIR temperatura) para seleccionar la temperatura deseada.

Durante la fase de ajuste el display muestra la temperatura的选择法 con las teclas. Al completar esta fase, el display indica la temperatura ambiente.

la temperatura predefinida es 24°C

ESPANOL

Selección de la Velocidad de Ventilación

Pulsar la tecla SPEED para selectionar la Velocidad de Ventilacion deseada: Minima, Media, Maxima. Al mesmo tiempo, se encenderá el indicator relativo a la velocidad seleccionada.

Selección del Temporizador

Pulsar la tecla TIMER para selectionar las horas de funcionaimiento (de 1 a 24 horas): se encenderá el indicator del temporizador y el display indica las horas de trabajo. Al cumplirse el tiempo programado el aparato se apagará en automatístico.

Tambien es possible programar el encendido diferido pulsando la tecla cuando el aparato está apagado. (por exemple: seleccionando 2, el aparato empezará a funciona a las 2 h)

Selección de la función Noche

Pulsando la tecla SLEEP en modalidad de refrigeracion, la temperatura programada aumento automatistically 1 ° C a partir de la primera hora de funciona bajo y 1° C más en la SECONDA hora.

Durante el funciona "Noche" la velocidad de ventilación descienda automatistically al valor minimo. Pulsando nuevomente la tecla SLEEP, la temperatura y la velocidad regresan a los values programados.

Nota

El aparato se apaga automatistically a las 12 horas de funciona continuo en función Noche.

Nota

la funciona Noche sólo se activa si el aparato está的功能ando en modalidad de Cooling (no está disponible en modalidad de Fan ni de Dry)

Autodiagnostico

El aparato posee una función de autodiagnostico. En caso de funciona bajo el control del panel deMANDOS Mostrará "E1" o "E2". En este caso, contactar con un proveedor autorizzato de Vortice.

Nota

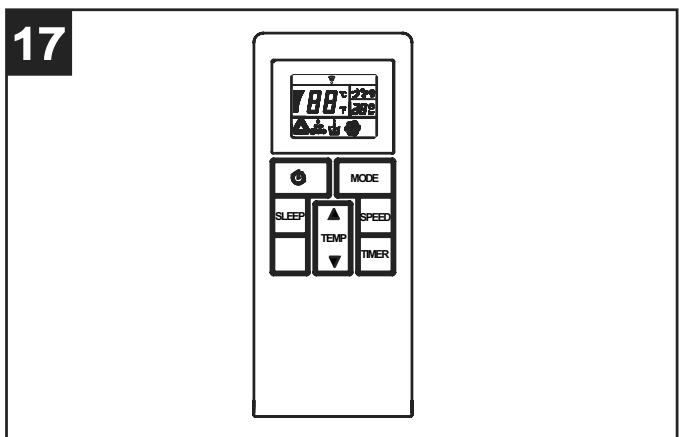

Todas las functions arriba descritas se pueda activar con el mando a distancia incluido de serie (fig.17).

Alimentar el mando a distancia con baterías de litio 3V tipo CR2025.

Modalidad "Super Cool"

Para garantizar el funciona en modalidad "Super Cool" comprobar que el deposto está lleno. Paraarlo:

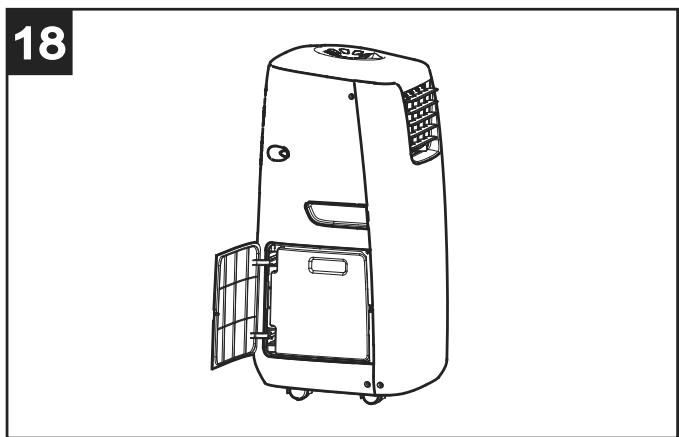

• partir la puerta (fig.18);

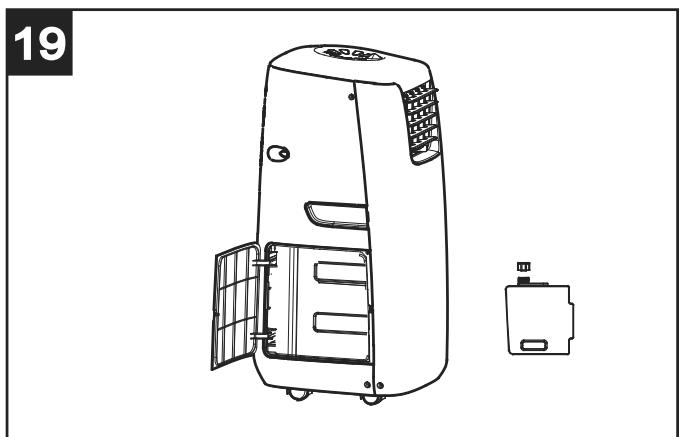

• extraer el deposito, abrirlo con el mando (fig 19) y llenarlo de agua;

-AML - volver a introducir el depuesto en su alojamento.

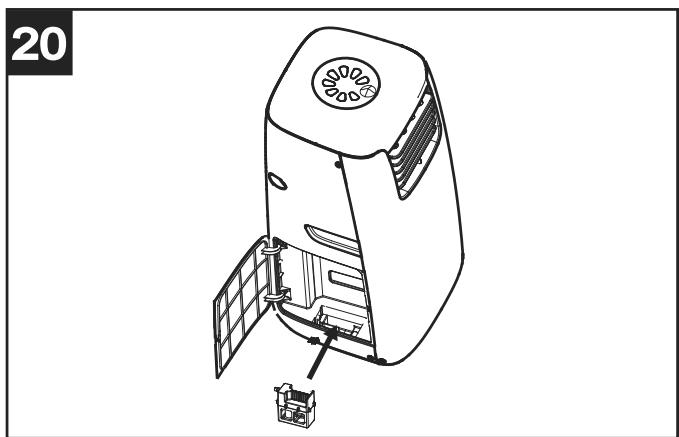

El filtro se pueda extraer y limpiar (fig.20)

ESPANOL

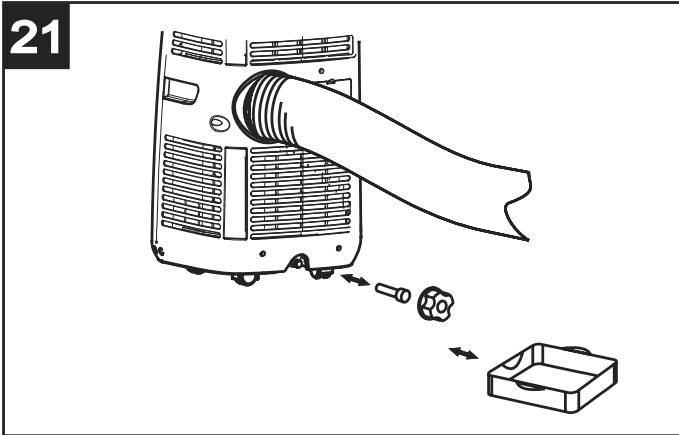

Eliminación del agua de condensación

Cuando el aparato funciona en modalidad de Cooling o Dry, la humedad del aire se acumula en el depóstito interior. Si el depóstito se llena, el compresor y el motor del aparato se detienen: al mismo tiempo se enciende el indicator "Depóstito de agua de condensación lleno". El aparato emite una señal acústica. Para restablecer el funcionaimiento: (fig.21)

1 Apagar el aparato y no moverlo para evaporar que el agua del deposito rebose.
2 Colocar un recipiente bajo del aparatoHCIciendolo coincidir con el orificio de evacuation.
3. Quitar el mando de evacuación y el tapón de goma del orificio para que el agua fluya.
4 Cuando el recipiente está casi lleno, introducir el tapón de goma y vinciar el recipiente.
5 Repetir la secuencia de operaciones anterior hasta que el depuesto interno del aparato se vacie porcomplete.
6 Colocar el tapón de goma y el mando.
7 Volver a encender el aparato: el indicator "Condensation tank full" está apagado.

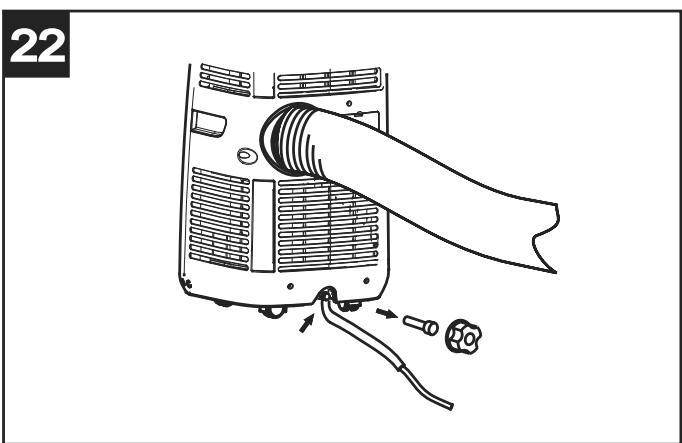

Si se desea utilizes el aparato sin tener que vaciar periodically el deposito de agua de condensation: (fig.22)

1. Quitar el mando de evacuación y el tapón de goma del orificio de evacuación y guardarlos en un lugar seguro para poderlos usar cuando sea Needed;
   2 Conectar el extremo del tubo de evacuacion continua del agua de condensacion (incluido de series) en el orificio de evacuation y colocar el extremo contrario en un desague.
   3 El tubo se pueda prolongar realizando un empalme adecuado y un alargador con un diámetro exterior de 18 mm.

Nota

La alta del desagüe no debe superar el nivel del orificio de evacuación del aparato. Si se utilizes la option de evacuación continua del agua de condensación, el indicator "Depóstito de condensación lleno" permanecerá desactivado.

Mantenimiento y limpieza

Limpieza del cuerpo del aparato

Nota

Antes de realizar cualquier tipo de operation de limpieza, desconectar el enchufe de la red de alimentacion electrica.

Limpiar el aparato con un paño humedecido en agua Templada (a menos de 40°C ) y jabón neutro. No usar disolventes ni detergentes agresivos.

como limpiar los filtros

Utilizar un aspirador o bien sacudir delicadamente los filtros para eliminar el polvo;cularar los filtros con agua corriente (a menos de 40°C ) y estarlos secar antes de montarlos-Newamente.

Nota

No encender el aparato si los filtros no está montados.

Mantenimiento de fin de estación

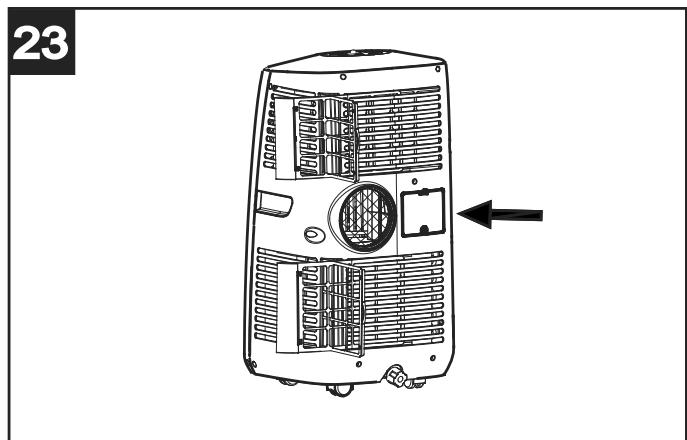

Desconectar el enchufe y enrollar el cable en su alojamento (fig.23).

Vaciar el deposito de agua de condensation porcomplete.

ESPANOL

Limpiar los filtros.

Durante un día soleado,poner en funciona el aire acondicionado durante的一些as horas en modalidad de Ventilacion para eliminar porcomplete la humedad.

Se recomienda colocar el aparato en su embalaje original. No colocar objetos pesados sobre él.

Causas de mal funciona

En caso de avería, se aconseja realizar los siguientes controles antes de llamar a un proveedor autorizzato de Vortice:

El climatizador no funciona

¿Está conectado correctamente el enchufe en la toma de corriente?
La instalación posee un interruptor de corriente?
Parpadean losindicadores del comprisor o del "deposito de agua de condensacion Ileno"?
La temperatura ambiente es inferior al valor programado?

El rendimiento del climatizador es deficiente

Entran los rayos solares directamente en el ambiente?
(De ser asi, cerrar las cortinas)
Hay puertas o ventanas abiertas?
¿Está sobrecargado el ambiente?
?Hay una fuente de calor en el ambiente?

El climatizador funciona pero no se ven resultados concretos

¿Está el filtro sucio u obstruido?

¿Están las rejoillas de aspiración y/o salute del aire obstruidas?

La temperatura ambiente es inferior al valor programado?

El climatizador hace demasiado ruido

Se ha colocado el aparato sobre una superficie inclinada o irregular que pueda tener vibraciones?

¿Es irregular el pavimento sobre el que está apoyado el aparato?

El compresor no funciona

Es posible que se haya activado el limitadorTERMico de proteccion del compresor当之无愧 a la excessiva temperatura del ambiente. Esperarunosminutosantes de volver aponer en marcha el aparato

Nota

No intentar reparar ni desmontar el aparato, ponerse en contacto con un proveedor autorizzato de Vortice.

Información importante sobre eliminación respetuosa con el medio ambiente

EN ALGUNOS PAÍSES DE LA UNión EUROPEA
ESTE PRODUCTO NO ESTÁ INCLUIDO EN EL
ÁMBITO DE APLICACION DE LA LEY NACIONAL
QUE TRASPONE LA DIRECTIVA RAEE Y, POR LO
TANTO, NO EXISTE OBLIGACION ALGUNA DE
RECOGIDA SELECTIVA AL FINALIZAR SU VIDA
U TIL.

Este producto cumple los requisitos de la Directiva EU2002/96/EC.

El symbolo del contentedor de basura tachado, que hay sobre el aparato, indica que no可以选择 ser eliminado con los desechos domesticos al finalizar su vidautil. Se ha depear a un punto de

recogida selectiva para aparatos electricos o electrónicos oentar al proveedor durante la compra de un aparato equivalente.

El usuario deben落户 el aparato a un punto de recogida selectiva para su eliminación, de lo contrary se aplicará las sanciones previstas por las normas sobre eliminación de desechos.

La recogida selectiva para la reutilización, tratamiento y eliminación respetuosa con el medio ambiente del aparatoridge a evitar los efectos sobre el medio ambiente y la salute y favorece el reciclaje de los materiales quecomeden el producto.

Para más información sobre los sistemas de eliminación disponibles, contactar con el servicios local de eliminación de desechos o con el trabajo que vendido el aparato.

Los fabricantes y los importadores cumplen con su responsabilidad de recuperación, tratamiento y eliminación respetuosa con el medio ambiente directamente o participando a un sistema colectivo.

Vortice S.p.A. se reserva el derecho de incorpurar todas las mejoras necessities a los productos en fase de vente
