MANUAL DE USUARIO ELLIPSE PRO 1200 IEC EATON

1. Condiciones de uso • E ste aparato es un Sistema de Alimentación Ininterrumpida (SAI) diseñado para alimentar principalmente un ordenador y sus periféricos exceptuando, aparatos de TV, HI-FI, Vídeo, excepto cualquier otro tipo de aparato eléctrico (alumbrado, calefacción, electrodomésticos, etc.). • El SAI puede instalarse en posición horizontal, vertical, o en Rack 2U (kit opcional).

6 Botón de ENCENDIDO/

APAGADO para las tomas de la batería auxiliar

7 Desplazamiento hacia abajo

10 Modo AVR (regulación automática de voltaje)

Fallo interno Nivel de carga de salida Nivel de la batería Mediciones de entrada Mediciones de salida Unidad de medición

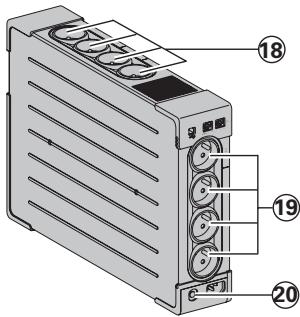

18 Tomas de corriente

de protección contra sobretensiones

19 Tomas de la batería auxiliar

20 Protección (disyuntor)

3. Conexiones del SAI

• C onectar el SAI 1 a la red eléctrica en una toma mural con tierra por medio del cable 4 suministrado con el SAI con tomas FR/DIN o con el cable de alimentación de su ordenador para un SAI con tomas IEC (véase la figura A). • Conectar los enchufes de los aparatos críticos (ordenador, pantalla, módem, etc.) en las tomas alimentadas por la batería 19 y protegidas contra las sobretensiones (véase la figura B), no sobrepasando la corriente indicada en amperios. • También pueden conectarse otros dispositivos (impresora, escáner, fax, etc.) a las tomas de corriente de protección contra sobretensiones 18 (véase la figura B). Las tomas de corriente de protección contra sobretensiones no pueden ser respaldadas con la alimentación de la batería en el caso de corte de corriente. Protección de la linea de datos fax/módem/red ethernet (opcional): La línea telefónica, fax, módem, red ethernet, podrá ser protegida contra las sobretensiones conectándose a través del SAI. Para ello conectar la toma mural al SAI con el cable del equipo a proteger, y por otra parte con un cable idéntico unir el SAI al equipo protegido, como se indica en el dibujo C (cable no suministrado). Communicación USB / Serie (opcional): El dispositivo SAI puede conectarse al ordenador mediante el cable USB 5 incluido (véase la figura C). El software está disponible en el CD-ROM 5 o también se puede descargar el software de Eaton UPS Companion en powerquality.eaton.com. Regístrese para disfrutar de la garantía en powerquality.eaton.com.

4. Instrucciones de funcionamiento de las tomas Master y EcoControl

Para reducir el consumo de energía de los periféricos (scanner, impresora) en modo de espera, Ellipse PRO cuenta con tomas EcoControl dependientes de la toma Master (véase figura B). Cuando la aplicación principal alimentada por la toma Master (ordenador) se para, las tomas EcoControl se desactivan automáticamente y los periféricos se paran. La validación y configuración de esta función (desactivada por defecto) se realiza mediante la herramienta de configuración integrada en el software. Nota: Cuando la función esté activada, no conecte aplicaciones críticas a las tomas EcoControl.

Configuración de los umbrales

La configuración por defecto asegura el correcto funcionamiento de la función EcoContol. Sin embargo, según el nivel de consumo de la carga principal, puede que sea necesario modificar el umbral de activación de la función EcoControl mediante el programa de configuración proporcionado con el ondulador: • Asegúrese primero de que la función está activada correctamente en la opción "EcoControl function" de la herramienta de configuración. • Si los periféricos conectados a las tomas EcoControl no se paran cuando la carga principal no está en funcionamiento normal (p. ej., durante el modo de espera), es necesario aumentar el valor del umbral de detección al nivel High. • Si el nivel de consumo nominal de la carga principal es bajo y las tomas EcoControl se paran cuando la carga principal funciona correctamente, es necesario disminuir el valor del umbral de detección al nivel Low.

5. Ajuste del SAI en la pantalla LCD Suelte el botón de desplazamiento para seleccionar el menú

Guarde el nuevo valor

La pantalla LCD se apagará si no registra actividad en un intervalo de tres minutos.

Carga de la batería El SAI carga su batería en el momento en que se conecta a la red eléctrica sin importar el estado del interruptor 6 . Al utilizar por primera vez, la batería proporciona su total autonomía sólo después de una recarga de 8 horas. Para mantener la mayor autonomía, se aconseja dejar el SAI conectado permanentemente a la red eléctrica. Puesta en marcha del SAI Pulsar el interruptor 6 1 segundo. Tomas de corriente de protección contra sobretensiones 18 sin batería auxiliar Los aparatos conectados a estas tomas son alimentados a partir del momento en que el cable de entrada 4 se conecta a una toma mural. No se pueden desconectar mediante el interruptor 6 . Tomas auxiliadas 19 Los aparatos conectados a estas tomas son alimentados a partir del momento en que el interruptor 6 está encendido en verde (ver el dibujo D). Estas tomas se pueden poner en funcionamiento aún cuando el SAI no está conectado a la red eléctrica (interruptor 6 parpadeando).

Perturbación de la red eléctrica

• Si la tensión de esta red es defectuosa o está ausente, el SAI sigue funcionando con la batería: el interruptor 6 parpadea en verde. En modo normal, la alarma acústica emite un sonido cada 10 segundos y luego cada 3 segundos cuando la batería se acerca al final de su autonomía. En modo silencio, la alarma acústica emite un bip cuando la batería toma el relevo. • Si la duración del corte de la red eléctrica sobrepasa la autonomía de la batería, el SAI se detiene y luego se enciende automáticamente cuando vuelve la red eléctrica. Tras su descarga completa, se necesitarán varias horas para restaurar su autonomía completa. Protección contra sobretensión: Todas las tomas incluyen la función de protección contra sobretensión. Interrupción de las tomas auxiliadas 19 Presionar durante más de 2 segundos el interruptor 6 .

(Para cualquier información, consultar el sitio www.powerquality.eaton.com o nuestro servicio de posventa) Síntoma

• Las tomas auxiliadas 19 no son alimentadas.

• El interruptor 6 no esta encendido.

• Los aparatos conectados no son alimentados durante un corte de la red eléctrica.

• La red eléctrica está presente, pero el SAI funciona con su batería.

• Los aparatos no están conectados a las tomas auxiliadas 19 .

• Accione el interruptor 6 y compruebe que esté encendido en verde.

• Conecte estos aparatos a las tomas auxiliadas 19 .

• El disyuntor 20 situado en la parte trasera del SAI se ha activado debido a una sobrecarga en la toma del SAI.

• El SAI recibe una sobrecarga en las tomas auxiliares 19 .

• Desconecte dicho aparato de la salida y rearme el interruptor automático 20 accionando su botón.

• Desconecte el aparato respectivo de las tomas auxiliares 19 .

• El botón verde 6 parpadea y la alarma emite un pitido audible cada tres segundos.

• Aparece una señal de error 12 en la pantalla LCD y la alarma emite un pitido audible continuo.

• El SAI tuvo un desperfecto.

Las tomas auxiliadas 19 no son alimentadas.

• Póngase en contacto con el servicio de posventa.

• El indicador verde 8 está apagado y las tomas 18 son alimentadas.

• Las tomas EcoControl mantienen el suministro mientras que la aplicación principal (toma Master) está detenida.

• No se asegura la protección contra las sobretensiones.

• Póngase en contacto con el servicio de posventa.

• La función EcoControl no está activada o no se ha configurado correctamente.

• Active o configure correctamente la función

EcoControl mediante el software incluido.
