LFF8M132X - Lavavajillas HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas integrable
Marca	HOTPOINT
Modelo	LFF8M132X
Dimensiones (An x Al x F)	60 x 85 x 60 cm
Capacidad	14 cubiertos estándar
Presión de suministro de agua	0,05 - 1 MPa (0,5 - 10 bar)
Número de programas	8 programas: Auto Super Lavado, Auto Normal, Diario 60', Remojo, Eco, Speed 25', Cristal, Bebé
Opciones	Salida diferida (1-24h), Media carga (cesta superior), Pastillas Multifunción, Good Night (silencioso)
Descalcificador de agua	Sí, ajustable (5 niveles)
Seguridad antifugas	Sí, sistema de corte automático del suministro de agua
Cestas	Cesta superior ajustable en altura, cesta inferior con varillas abatibles, cesta para cubiertos
Limpieza y mantenimiento	Filtros desmontables, brazos de lavado extraíbles, limpieza del filtro de entrada de agua
Conexión eléctrica	220-240 V, 10 A (ver etiqueta)
Conexión de agua	Agua fría o caliente (máx. 60°C), manguera de alimentación 3/4 gas
Conexión de desagüe	Manguera diámetro mín. 4 cm, altura 40-80 cm del suelo
Reparabilidad	Servicio postventa autorizado, piezas disponibles
Normas	CE, conformidad RAEE

Preguntas frecuentes - LFF8M132X HOTPOINT

¿Cómo iniciar el lavavajillas?

Abra la llave de paso, pulse ON/OFF, seleccione el programa con la tecla P, luego pulse Marcha/Pausa. Un pitido prolongado indica el inicio. Una vez finalizado el ciclo, suenan dos pitidos cortos y luego uno largo.

¿Qué hacer si el lavavajillas no desagua?

Verifique que el programa haya terminado, que la manguera de desagüe no esté doblada, que el desagüe del fregadero no esté obstruido y que el filtro no esté bloqueado por residuos de comida.

¿Cómo limpiar los filtros?

Gire el filtro cilíndrico C en sentido antihorario para retirarlo. Libere el vaso filtrante B ejerciendo una ligera presión sobre las aletas, luego extraiga el filtro de acero inoxidable A. Límpielos con agua corriente con un cepillo pequeño no metálico, luego vuelva a montar todo.

¿Por qué mi vajilla no está seca?

Verifique que haya seleccionado un programa con secado (p. ej. Eco), que el depósito de abrillantador esté lleno y que la dosificación sea correcta (ajustable de 1 a 6). Algunos materiales (plástico, antiadherente) se secan menos.

¿Qué hacer si aparecen marcas blancas o sarro en la vajilla?

Añada sal regenerante en el depósito (aproximadamente 1 kg) y asegúrese de que la tapa esté bien cerrada. Ajuste el nivel de dureza del agua (ver tabla). Si las marcas son azuladas, reduzca la dosificación del abrillantador.

¿Cómo ajustar la altura de la cesta superior?

Abra los topes de los carriles a derecha e izquierda, saque la cesta, luego vuelva a colocarla en posición alta o baja. Asegúrese de nunca levantar o bajar la cesta de un solo lado.

¿Qué significan las alarmas A-6 y A-7?

A-6: sin suministro de agua o llave cerrada. Abra la llave, el aparato se reiniciará después de unos minutos. A-7: filtro de entrada de agua obstruido. Apague el aparato, cierre la llave, desconecte y limpie el filtro.

¿Puedo usar pastillas multifunción?

Sí, seleccione la opción Pastillas Multifunción después de elegir el programa. Esta opción optimiza el lavado y el secado. Sin embargo, siempre se recomienda añadir sal si el agua es dura.

¿Cómo mantener el lavavajillas?

Limpie el exterior con un paño húmedo no abrasivo. Deje la puerta entreabierta para evitar olores. Limpie regularmente las juntas, los brazos de lavado, los filtros y el filtro de entrada de agua.

¿Qué hacer en caso de ausencia prolongada o riesgo de heladas?

Vacíe completamente el aparato: inicie el programa Eco, deténgalo después de 5 minutos, espere 5 minutos, cierre la llave y desconecte la manguera de entrada. Deje la puerta entreabierta. Al regresar, realice un ciclo vacío.

MANUAL DE USUARIO LFF8M132X HOTPOINT

Colocación y nivelación

Conexiones hidráulicas y eléctricas

Advertencias para el primer lavado

Datos técnicos

Traslado

Si se ausenta durante largos periodos /

Seguridad anticongelante

Descripción del aparato, 52

Vista de conjunto

Panel de control

Cargar los cestos, 53

Cesto inferior

Cesto de los cubiertos

Cesto superior

LFF7 8H14

Puesta en funcionamiento y uso, 54-55

Poner en funcionamiento el lavavajillas

Cargar el detergente

Oportunidades de lavado

Programas, 56

Tabla de programas

Abrillantador y sal regeneradora, 57

Cargar el abrillantador

Cargar la sal regeneradora

Mantenimiento y cuidados, 58

Interrumpir el agua y la corriente eléctrica

Limpiar el lavavajillas

Evitar los malos olores

Limpiar los rociadores

Limpieza del filtro de entrada de agua

Limpiar los filtros

Precauciones, consejos y Asistencia Técnica, 59

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Asistencia Técnica

Anomalías y soluciones, 60

Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, controle que permanezca junto con el aparato. Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad. En caso de traslado, mantenga el aparato en posición vertical; si fuera necesario inclinarlo, hágalo por la parte posterior. Este aparato ha sido proyectado para uso doméstico y para aplicaciones similares, por ejemplo: - Áreas destinadas a cocina para el personal de tiendas, oficinas y otros ambientes de trabajo - Casas agrícolas - Uso por parte de clientes de hoteles, moteles y otros ambientes residenciales - Bed and breakfast.

Colocación y nivelación

1. Desembale el aparato y controle que no haya sufrido daños durante el transporte. Si estuviera dañado, no lo conecte y llame al revendedor.
2. Coloque el lavavajillas adherido a los costados o a la parte posterior a los muebles adyacentes o a la pared. El aparato también se puede empotrar debajo de una superficie de trabajo continua* (ver la hoja de Montaje).
3. Coloque el lavavajillas sobre un piso plano y rígido. Compense las irregularidades desenroscando o enroscando las patas delanteras hasta que el aparato esté en posición horizontal. Una correcta nivelación brinda estabilidad y evita vibraciones, ruidos y desplazamientos. Para regular la altura de la pata posterior, accione el casquillo hexagonal rojo que se encuentra en la parte inferior frontal y central del lavavajillas, utilizando una llave de boca hexagonal con una abertura de 8 mm, girando en sentido horario para aumentar la altura y en sentido antihorario para disminuirla. (ver la hoja de instrucciones para empotramiento anexada a la documentación).

Conexiones hidráulicas y eléctricas

La adaptación de las redes eléctricas e hidráulicas para la instalación debe ser realizada solo por personal especializado. El lavavajillas no se debe apoyar en los tubos ni en el cable de alimentación eléctrica. El aparato debe conectarse a la red de distribución de agua empleando tubos nuevos. No reutilice los tubos viejos.

Los tubos de energía (A) y de descarga (B) de agua y el cable de alimentación eléctrica se pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación (ver la figura).

Conexión del tubo de energía de agua

• A una toma de agua fría: enrosque bien el tubo de energía a un grifo con boca roscada de 3/4 de gas; antes de enroscarlo, haga correr agua hasta que salga limpia para que las impurezas que pudiera contener no obstruyan el aparato.
• A una toma de agua caliente: en el caso de una instalación centralizada de radiadores, el lavavajillas se puede alimentar con agua caliente de la red, siempre que no supere una temperatura de 60 °C. Enrosque el tubo al grifo de la misma forma descrita para la toma de agua fría.

Si la longitud del tubo de carga no es la adecuada, diríjase a un servicio especializado o a un técnico autorizado (ver Asistencia Técnica). La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos Técnicos (ver al lado). Controle que en el tubo no haya pliegues ni estrangulaciones.

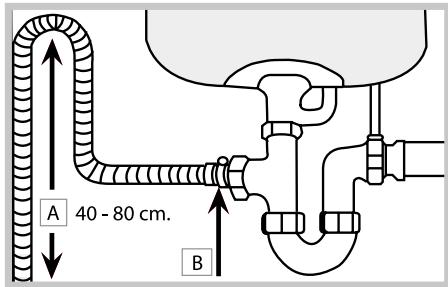

Conexión del tubo de descarga de agua

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga con un diámetro mínimo de 4 cm.

El tubo de descarga debe estar a una altura comprendida entre 40 y 80 cm del piso o de la superficie de apoyo del lavavajillas (A). Antes de conectar el tubo de descarga del agua al sifón del lavabo, quite el tapón de plástico (B).

Dispositivo de seguridad contra inundación

Para garantizar que no se produzcan inundaciones, el lavavajillas:

• posee un sistema que interrumpe la entrada de agua en el caso de anomalías o de pérdidas desde el interior.

Algunos modelos poseen un dispositivo adicional de seguridad New Acqua Stop*, que los protege contra inundaciones aún en el caso de rotura del tubo de alimentación.

ATENCIÓN: ¡VOLTAJE PELIGROSO!

En ningún caso se debe cortar el tubo de carga de agua porque contiene partes conectadas a una fuente eléctrica.

• Presente sólo en algunos modelos.

Conexión eléctrica

Antes de introducir el enchufe en la toma de corriente, controle que:

• la toma posea conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la contrapuerta (ver el capítulo Descripción del lavavajillas);
• la tensión de alimentación esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia Técnica); no utilice prolongaciones ni tomas múltiples.

Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles. El cable no se debe plegar ni comprimir. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por su servicio de asistencia técnica a fin de prevenir riesgos. (Ver Asistencia) La Empresa declina toda responsabilidad cuando no se hayan respetado estas normas.

Datas tíncinos
Dimensiones	ancho: 60 cm altura: 85 cm profundidad: 60 cm
Capacidad	14 cubiertos estándar
Presión del agua de alimentación	0,05 ÷ 1MPa (0,5 ÷ 10 bar) 7,25 – 145 psi
Tensión de alimentación	Ver la placá de característica
Potencia total absorbida	Ver la placá de característica
Fusible	Ver la placá de característica
CE	Este aparato es conforme a las siguientes Directivas de la Comunidad: -2006/95/EC (Bajo Voltaje) -2004/108/EC (Compatible Electromagnética) -2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) -97/17/EC (Etiquetado) -2002/96/EC

Cinta anticondensación*

Después de haber empotrado el lavavajillas, abra la puerta y pegue la cinta adhesiva transparente bajo la superficie de madera para protegerla de una posible condensación.

Advertencias para el primer lavado

Después de la instalación e inmediatamente antes del primer lavado, llene completamente de agua el depósito de sal y agregue aproximadamente 1 kg de sal (ver el capítulo Abrillantador y sal regeneradora): es normal que el agua se derrame. Seleccione el grado de dureza del agua (ver el capítulo Abrillantador y sal regeneradora). - Después de la carga de sal, la luz indicadora de FALTA DE SAL* se apaga.

Cuando no se llena el contenedor de sal, se puede dañar el ablandador de agua y el elemento que produce calor.

Traslado

Extraiga toda la vajilla del lavavajillas y fije las piezas móviles.

Se debe eliminar el agua residual del aparato de la siguiente forma:

controle que el grifo de agua esté abierto y seleccione el programa ECO. El programa comenzará a ejecutarse. Después de 5 instantes, interrumpalo pulsando el botón ON/OFF hasta que se escuche la señal sonora y se apaguen los pilotos. Espere aproximadamente 5 instantes para desinstalar el aparato. Cierre el grifo y desconecte el tubo de carga y descarga.

Traslade el aparato solo en posición vertical para evitar que el agua residual que pudiera haber quedado dañe componentes del lavavajillas.

Si se ausenta durante largos periodos / Seguridad anticongelante

Si el aparato se encuentra en un ambiente en el que se pueda formar hielo o si va a estar ausente durante largos periodos (por ejemplo, casa de vacaciones), vacíe completamente el aparato.

• Realice las operaciones de eliminación del agua residual (ver traslado).
• Desenchufe el aparato y cierre el grifo de agua.
• Deje la puerta semicerrada.
• Al regresar, haga un ciclo con el lavavajillas vacío.
• Presente sólo en algunos modelos.

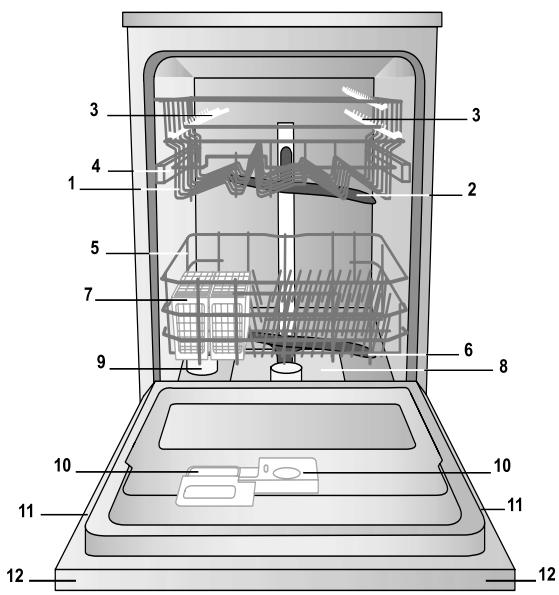

Vista de conjunto

1. Cesto superior
2. Rociador superior
3. Cestos adicionales
4. Regulador de la altura del cesto
5. Cesto inferior
6. Rociador inferior
7. Cesto para cubiertos
8. Filtro de lavado
9. Depósito de sal
10. Cubetas de detergente y depósito de abrillantador
11. Placa de características
12. Panel de control***

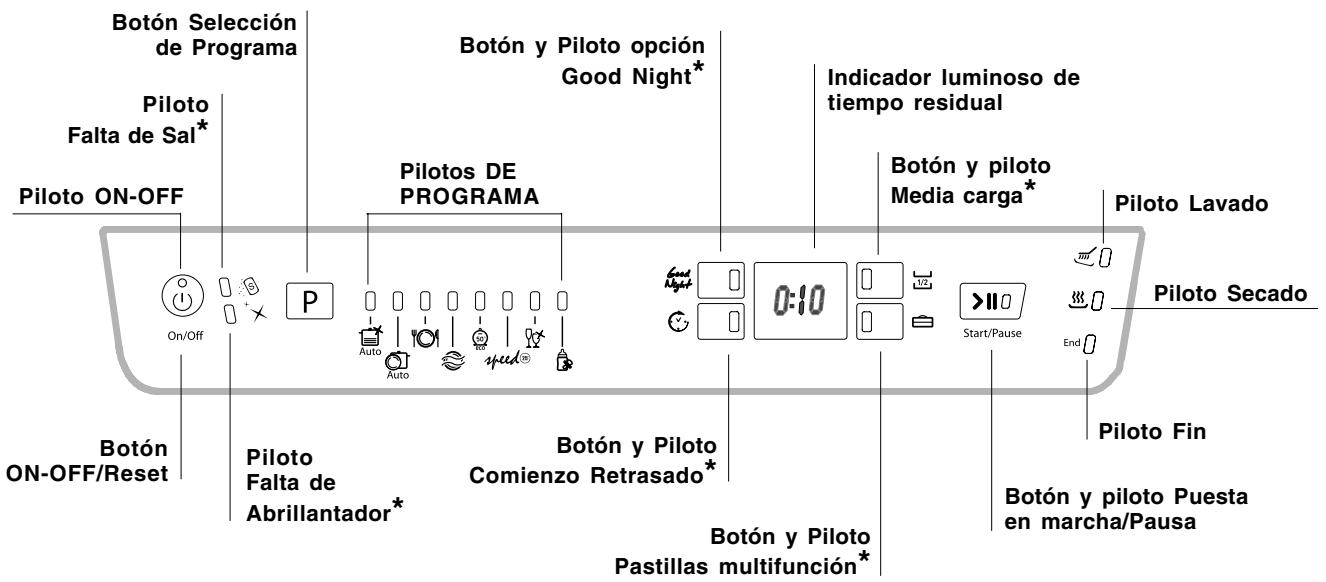

Panel de control

*** Sólo en los modelos con empotramiento total.

• Presente sólo en algunos modelos.

La cantidad y el tipo de programas y opciones varían según el modelo de lavavajillas.

Antes de cargar los cestos, elimine de la vajilla los residuos de alimentos y vacíe los vasos y copas.

Después de haber realizado la carga, controle que los rociadores giren libremente.

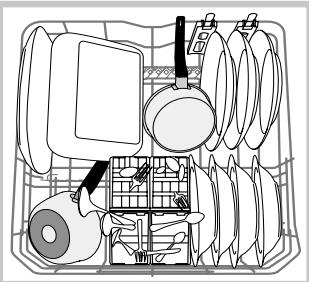

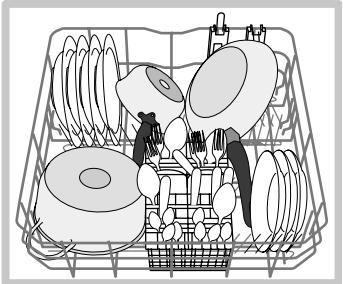

Cesto inferior y cesto para cubiertos

El cesto inferior puede contener ollas, tapas, platos, ensaladoras, cubiertos, etc. Los platos y cubiertos grandes se deben colocar preferentemente a los costados del cesto.

Algunos modelos de lavavajillas poseen sectores reclinables*, los mismos se pueden usar en posición vertical para colocar los platos o en posición horizontal para colocar ollas, ensaladoras y sartenes.

El cesto de los cubiertos puede ser desmontable o no según el modelo de lavavajillas. El cesto no desmontable se debe colocar sólo en la parte delantera del cesto inferior.

Ambos poseen rejillas superiores para una mayor disposición de los cubiertos.

Los cuchillos y utensilios con puntas cortantes deben colocarse en el cesto para cubiertos con las puntas hacia abajo o dispuestos en los cestos especiales adicionales del cesto superior en posición horizontal.

Se aconseja el uso de vajilla adecuada para el lavado en lavavajillas.

• Presente sólo en algunos modelos. Cantidad y posición variables.

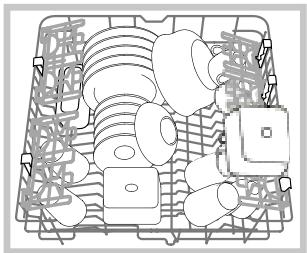

Cesto superior

Cargue la vajilla delicada y liviana: vasos, tazas, platitos, ensaladoras bajas.

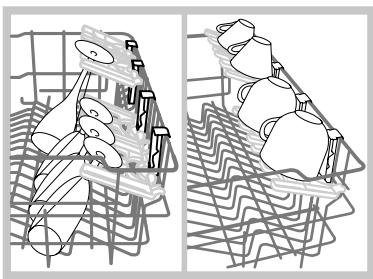

Cestos adicionales con posición variable

Los cestos adicionales se pueden colocar a dos alturas diferentes para optimizar la disposición de la vajilla en el cesto. Las copas se pueden colocar de forma estable en los cestos adicionales, introduciendo el pie en las ranuras correspondientes.

Algunos modelos de lavavajillas poseen una bandeja* deslizable que se puede utilizar para contener cubiertos para servir o tazas de pequeños tamaños. Para mejores prestaciones de lavado, evite cargar vajilla voluminosa debajo de la bandeja.

Regular la altura del cesto superior

Para facilitar la colocación de la vajilla, se puede ubicar el cesto superior en posición alta o baja.

Es preferible regular la altura del cesto superior con el cesto vacío.

No levante ni baje el cesto de un solo lado.

Abra los sujetadores de las guías del cesto, hacia la izquierda y hacia la derecha, y extraiga el cesto; colóquelo arriba o abajo, hágalo deslizar a lo largo de las guías hasta hacer entrar también las ruedas delanteras y cierre los sujetadores.

(ver la figura).

Si el cesto posee manijas Dual Space (ver la figura), lleve el cesto superior hasta el final del recorrido, coja las manijas a los costados del cesto y muévalo hacia arriba o hacia abajo; deje caer el cesto acompañándolo.

Vajilla no adecuada para el lavado en lavavajillas

• Objetos de madera, con empuñadura de madera o de cuerno o con partes encoladas.
• Objetos de aluminio, cobre, latón, peltre o estaño. Vajilla de plástico que no sea termorresistente.
• Porcelanas antiguas o pintadas a mano.
• Vajilla de plata antigua. La vajilla de plata que no es antigua, en cambio, se puede lavar con un programa delicado y controlando que no esté en contacto con otros metales.

Poner en funcionamiento el lavavajillas

1. Abra el grifo de agua.
2. Presione el botón ENCENDIDO-APAGADO: se escuchará un breve sonido, todos los pilotos y la pantalla se iluminarán durante algunos segundos.
3. Abra la puerta y dosifique el detergente (ver más adelante).
4. Cargue los cestos (ver Cargar los cestos) y cierre la puerta.
5. Seleccione el programa según la vajilla y su grado de suciedad (ver la tabla de programas) presionando el botón P.
6. Selecciona las opciones de lavado* (ver al lado).
7. Pon en funcionamiento presionando el botón de Puesta en funcionamiento/Pausa: un sonido prolongado avisará el comienzo del programa, se iluminará el piloto del lavado y en la pantalla se visualizará el tiempo que falta para que finalice el ciclo.
8. Al final, dos sonidos breves y uno prolongado indicarán el final del programa, el piloto del programa apenas terminado centelleará y se iluminará el piloto FIN (luz fija). Apague el aparato presionando el botón ENCENDIDO-APAGADO, cierre el grifo de agua y desenchufe el aparato.
9. Espere algunos minutos antes de quitar la vajilla para evitar quemarse. Descargue los cestos comenzando por el inferior.

A - Para disminuir el consumo de energía eléctrica, en algunos casos en que no se utilice, la máquina se apaga automáticamente.

PROGRAMAS AUTO*: este modelo del lavavajillas puede evaluar el grado de suciedad a través de un sensor particular y seleccionar el lavado más efectivo y económico. La duración de los programas auto podrá variar debido a la intervención del sensor. Si la vajilla está poco sucia o ha sido aclarada precedentemente bajo el agua, recuerde disminuir la dosis de detergente.

Modificar un programa en curso:

Si no se ha seleccionado el programa deseado, es posible modificarlo, siempre que haya comenzado recién: abra la puerta teniendo cuidado con el escape de vapor, presione en forma prolongada el botón ENCENDIDO/APAGADO y la máquina se apagará emitiendo un sonido largo. Vuelva a encender la máquina con el botón ENCENDIDO/APAGADO y seleccione el nuevo programa y las nuevas opciones; póngala en funcionamiento con la puerta cerrada.

Agregar vajilla

Sin apagar la máquina, abra la puerta teniendo cuidado con el escape de vapor e introduzca la vajilla. Cierre la puerta: el ciclo se reanudará.

Presionando el botón Puesta en funcionamiento/Pausa para poner la máquina en pausa, se interrumpe tanto el programa como el Comienzo Retrasado, si se había fijado. En esta fase no es posible cambiar el programa.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanudará a partir del punto en el que se había interrumpido.

Cargar el detergente

Los buenos resultados de un lavado dependen también de la correcta dosificación del detergente; si se excede, no se lava más eficazmente y se contamina el medio ambiente.

Utilice solo detergente para lavavajillas. NO UTILICE detergentes para lavado a mano. Al finalizar el ciclo, un uso excesivo de detergente puede dejar residuos de espuma. El uso de las pastillas se aconseja solo en los modelos que poseen la opción PASTILLAS MULTIFUNCION. Las mejores prestaciones de lavado y secado se obtienen solo con el uso de detergente en polvo, abrillantador líquido y sal.

1. Abra la tapa C presionando el botón D.
2. Dosifique el detergente consultando la Tabla de programas:
3. en polvo: cubetas A y B.
4. en pastillas: si el programa necesita una, colóquela en la cubeta A y cierre la tapa; si necesita dos, coloque la segunda en el fondo de la

cuba.

1. Elimine los residuos de detergente de los bordes de la cubeta y cierre la tapa hasta el enganche.

Opciones de lavado

Las OPCIONES pueden ser elegidas, modificadas o anuladas solo antes de haber elegido el programa de lavado y antes de haber presionado el botón Puesta en funcionamiento/Pausa.

Pueden seleccionarse solo las opciones compatibles con el tipo de programa elegido. Si una opción no es compatible con el programa seleccionado (ver la tabla de programas), el led correspondiente centellea velozmente 3 veces y se escuchan dos sonidos breves.

Si se selecciona una opción incompatible con otra precedentemente elegida, esta centellea 3 veces, emite 3 sonidos y se apaga, cuando permanece encendida la ÚLTIMA selección realizada.

Para deseleccionar una opción erróneamente elegida, presione nuevamente el botón de la opción que se va a deseleccionar.

Media carga en el cesto superior

Si la vajilla que debe lavar es poca, se puede utilizar la media carga que permite ahorrar agua, energía y detergente. Seleccione el programa y presione el botón MEDIA CARGA: el piloto se iluminará y se activará el lavado solo en el cesto superior.

Recuerde cargar la vajilla solo en el cesto superior y disminuir a la mitad la cantidad de detergente. Es preferible utilizar detergente en polvo. Esta opción no está disponible con los programas: Speed y Baby.

Comienzo retrasado

Es posible postergar el comienzo del programa, de 1 a 24 horas:

1. Después de haber seleccionado el programa de lavado deseado y otras OPCIONES, presione el botón del COMIENZO RETRASADO: el piloto correspondiente se iluminará. Con el mismo botón seleccione cuándo desea que comience el ciclo de lavado (de 1 a 24 horas).
2. Confirme la elección con el botón Puesta en funcionamiento/Pausa y comenzará la cuenta atrás, el retraso seleccionado centelleará y el botón Puesta en funcionamiento/Pausa dejará de centellear (luz fija).
3. Una vez cumplido el tiempo, se escuchará un sonido prolongado, el piloto del COMIENZO RETRASADO se apagará y comenzará el programa.

Para deseleccionar el COMIENZO RETRASADO, presione el botón de COMIENZO RETRASADO hasta visualizar OFF.

No es posible seleccionar el Comienzo Retrasado después de que el ciclo ha comenzado.

Opción Good Night

Esta opción aumenta el silencio y la duración de los programas, es ideal porque permite aprovechar la tarifa energética nocturna.

Después de haber seleccionado el programa, presione el botón Opción Good Night. Para indicar que se ha realizado dicha selección, se encenderá el piloto y se escuchará un breve sonido.

Para anular la selección de la opción, vuelva a presionar el mismo botón.

La opción Good Night no es compatible con la opción MEDIA CARGA.

Pastillas Multifunción

Con esta opción se optimiza el resultado del lavado y del secado. Cuando se usen las pastillas multifunción, presione el botón PASTILLAS MULTIFUNCIÓN. El piloto correspondiente se iluminará. La opción "Pastillas Multifunción" alarga el programa. Si la opción PASTILLAS MULTIFUNCIÓN no se deselecciona, cuando se vuelve a encender la máquina permanece seleccionada. El uso de las pastillas se aconseja solo en los modelos que poseen la opción PASTILLAS MULTIFUNCIÓN. No se aconseja utilizar esta opción con los programas que no prevén el uso de pastillas multifunción (ver la tabla de las opciones).

Tabla de Opciones	A	B	C	D
	Comienzo Retrasado	Mediaonga	Pastillas Multifunción	Good Night
Auto Superlavado	Si	Si	Si	No
Auto Normal	Si	Si	Si	Si
Lavado Cotidiano	Si	Si	Si	No
Remojo	Si	Si	No	No
Eco	Si	Si	Si	Si
Speed 25'	Si	No	Si	No
Cristalería continua	Si	Si	Si	No
Ciclo Baby	Si	No	No	No

• Presente sólo en algunos modelos.

Para las OPCIONES consulte la tabla de Opciones que se encuentra en la página de Puesta en funcionamiento y Uso. La calidad y el tipo de programas y opciones varían según el modelo de lavavajillas.

Indicaciones para la selección de programas	Programa	Detergente (A) = cubeta A (B) = cubeta B			Programas que prevén el secado	Opciones	Duración del programa (tolerancia ±10%) Horas Min.
		Polvo	Líquido	Pastillas
Vajilla y ullas muy sucias (no使用者 para vajilla delicada).	Auto super wash	35 g (A)	35 ml (A)	1 (A)	Si	A-B-C-D	2:25'
Vajilla y ullas normalmente suscas. Programa estándar diario.	Auto Normal	29 g (A)	29 ml (A)	1 (A)	Si	A-B-C-D	1:50'
		6 g (B)	6 ml (B)
Vajilla con la sueidad diaria encantidad limitada. (4 cubiertos + 1 olla + 1URTEN).	Lavado Cotidiano	25 g (A)	25 ml (A)	1 (A)	No	A-B-C	1:00'
Lavado preliminar a la espera de completar la energia en la comida sucesiva.	Remojo	No	No	No	No	A-B	0:08'
Lavado ecológico de bajo consumo energetico, adecuado para vajilla y ullas.	Eco*	29 g (A)	29 ml (A)	1 (A)	Si	A-B-C-D	3:00'
		6 g (B)	6 ml (B)
Ciclo econólico y veloc que se utilizes inmediamente antes después del uso para vajilla poco suecia. (2 platos + 2 vasos + 4 cubiertos + 1 olla + 1URTENpeña)	speed®	25 g (A)	25 ml (A)	1 (A)	No	A - C	0.25'
Ciclo econólico y veloc que se utilizes inmediamente antes después del uso, para vajilla delicada más sensible a las altas temperatas. (copas, cesto superior + platos delicados, cesto inferior).	Cristalería final	35 g (A)	35 ml (A)	1 (A)	Si	A-B-C-D	1:30'
Ciclo higiénico para lavar biberones, arandelas y tetinas junto con platos, tacitas, vasos y cubiertos. Cargue la vajilla sólo en el cesto superior.	Ciclo Baby	20 g (A)	20 ml (A)	No	Si	A	1:20'

Nota:

Las mejores prestaciones de los programas "Cotidiano y Speed" se obtienen preferiblemente respetando la calidad de cubiertos seleccionados.

• El programa Eco respeta la norma EN-50242, tiene una duración mayor que la de otros programas pero es el que produce el menor consumo de energía y además respeta el medio ambiente.

Nota para los Laboratorios de Pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, consulte la siguiente dirección: [e-mail]

Para poder la dosificación del detergente, es importante saber que:

1 cucharada = 15 gr. de polvo = 15 ml. de líquido aproximadamente - 1 cucharadita = 5 gr. de polvo = 5 ml. de líquido aproximadamente

Use solamente productos específicos para lavavajillas.

Si utiliza un producto multifunción, no es necesario agregar abrillantador pero se aconseja agregar sal, especialmente si el agua es muy dura. Respete las indicaciones contenidas en el envase. Si no se agrega ni sal ni abrillantador, es normal que los pilotos FALTA DE SAL* y FALTA DE ABRILLANTADOR* continúen encendidos.

Cargar el abrillantador

El abrillantador facilita el secado de la vajilla haciendo deslizar el agua por la superficie para que no se produzcan estrías o manchas.

El depósito del abrillantador se debe llenar:

• cuando en el panel de mandos se enciende el piloto FALTA DE ABRILLANTADOR*

1. Abra el depósito girando el tapón (G) en sentido antihorario.
2. Vierta el abrillantador evitando que se derrame. Si esto sucede, límpielo rápidamente con un paño seco.
3. Vuelva a enroscar el tapón.

No vierta NUNCA el abrillantador

directamente en el interior de la cuba.

Regular la dosis de abrillantador

Si no está satisfecho con el resultado del secado, puede regular la dosis de abrillantador. Con un destornillador gire el regulador (F) elegible entre 6 posiciones (la regulación de fábrica en la posición 4):

• si en la vajilla se producen estrías blancas, gire el regulador hacia los números bajos (1-3).
• si hay gotas de agua o manchas de caliza, gire el regulador hacia los números altos (4-6).

Fijación de la dureza del agua

Cada lavavajillas está acompañado por un ablandador de agua que, utilizando sal regeneradora especial para lavavajillas, suministra agua sin caliza para lavar la vajilla.

Este lavavajillas permite ser regulado para disminuir la contaminación y optimar las prestaciones del lavado en función de la dureza del agua. El dato se puede encontrar en la Administración que suministra el agua potable.

La regulación de la dureza puede ser diferente según el modelo de lavavajillas.

• Encienda la máquina presionando el botón ENCENDIDO/APAGADO.
• Presione el botón P durante algunos segundos. Después de una breve señal sonora, la pantalla visualizará el nivel de dureza del agua seleccionado y el piloto Puesta en marcha/Pausa centelleará (el descalcificador se ajusta en fábrica en el nivel 3).
• Presione el botón P varias veces hasta alcanzar la dureza deseada (1-2-3-4-5* Ver la tabla de dureza del agua). La pantalla visualizará el valor de la dureza del agua seleccionado.

Ej.: dureza nivel 1 (en la pantalla (indicador luminoso) se visualiza 1);

dureza nivel 2 (en la pantalla se visualiza 2);

dureza nivel 3 (en la pantalla se visualiza 3); etc.

hasta un máximo de 5* niveles.

Para salir de la función se puede: esperar algunos segundos, presionar un botón de opciones* o apagar la máquina con el botón ENCENDIDO/APAGADO (ON/OFF).

Aunque se utilicen las pastillas multifunción, llene el depósito de sal.

Tabla de Durezas del Agua				Autonomía media** recipient de sal
nivel	°dH	°FH	mmol/l	meses
1	0 - 6	0 - 10	0 - 1	7 meses
2	6 - 11	11 - 20	1,1 - 2	5 meses
3	12 - 17	21 - 30	2,1 - 3	3 meses
4	17 - 34	31 - 60	3,1 - 6	2 meses
5*	34 - 50	61 - 90	6,1 - 9	2/3 semanas
De 0°f a 10°f se aconseja no utilizes sal. * regulado en 5, la duración peut prolongarse. ** con 1 ciclo de lavado por día..

(°dH = dureza en grados alemanes - °fH = dureza en grados franceses - mmol/l = milimol/litro)

Cargar la sal regeneradora

Para obtener buenos resultados en el lavado, es indispensable verificar que el depósito de sal no esté nunca vacío. La sal regeneradora elimina la caliza del agua evitando que se deposite sobre la vajilla.

El depósito de sal está ubicado en la parte inferior del lavavajillas (ver Descripción) y se debe llenar:

• cuando, observando el tapón de sal, no se ve el flotador verde*;
• cuando en el panel de mandos se enciende el piloto FALTA DE SAL*

1. Extraiga el cesto inferior y desenrosque el tapón del depósito girando en sentido antihorario.
2. Sólo la primera vez que se utilice: llene el depósito de agua hasta el borde.
3. Coloque el embudo (ver la figura) y llene el depósito de sal hasta el borde (aproximadamente 1 kg); es normal que se derrame un poco de agua.
4. Saque el embudo, elimine los residuos de sal de la boca de entrada; enjuague el tapón bajo el agua corriente antes de enroscarlo, colóquelo boca abajo y haga fluir el agua por las cuatro ranuras dispuestas en forma de estrella en la parte inferior del tapón. (Tapón de sal con flotador verde)

Es aconsejable realizar esta operación cada vez que se carga la sal.

Cierre bien con el tapón para evitar que en el depósito entre detergente durante el lavado (podría dañarse irremediablemente el suavizador).

Cuando sea necesario, cargue la sal antes de un ciclo de lavado para eliminar la solución salina derramada del recipiente de sal. * Presente sólo en algunos modelos.

Mantenimiento y cuidados

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado para eliminar el riesgo de pérdidas.
• Desenchufe el aparato antes de limpiarlo y durante los trabajos de mantenimiento.

Limpiar el lavavajillas

• La superficie externa y el panel de control se pueden limpiar con un paño no abrasivo empapado en agua. No utilice disolventes ni productos abrasivos.
• Se pueden eliminar las manchas de la cuba interna con un paño empapado en agua y un poco de vinagre.

Evitar los malos olores

• Deje siempre semicerrada la puerta para evitar la estancación de humedad.
• Limpie regularmente las juntas perimétricas de la puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

Limpiar los rociadores

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico.

Ambos rociadores son desmontables.

Para desmontar el rociador superior, es necesario desenroscar el casquillo de plástico girando en sentido antihorario. El rociador superior se vuelve a montar con los orificios dirigidos hacia arriba.

El rociador inferior se desmonta haciendo presión sobre las lengüetas ubicadas a los costados y tirándolo hacia arriba.

Limpieza del filtro de entrada de agua*

Si los tubos de agua son nuevos o permanecieron inactivos durante mucho tiempo, antes de realizar la conexión, haga correr el agua para verificar que sea limpia y que no contenga impurezas. Sin esta precaución, existe el riesgo de que el lugar por donde entra el agua se obstruya, dañando el lavavajillas.

Periódicamente limpie el filtro de entrada de agua colocado a la salida del grifo.

• Cierre el grifo de agua.
• Desenrosque el extremo del tubo de entrada de agua, quite el filtro y límpielo delicadamente bajo un chorro de agua corriente.
• Introduzca el nuevo filtro y enrosque el tubo.

Limpiar los filtros

El grupo filtrante está formado por tres filtros que eliminan del agua de lavado los residuos de alimentos y la vuelven a poner en circulación: para obtener buenos resultados en el lavado, es necesario limpiarlos.

Limpie los filtros regularmente. El lavavajillas no se debe utilizar sin filtros o con el filtro desenganchado. Después de algunos lavados, controle el grupo filtrante y si es necesario límpielo con cuidado bajo el agua corriente y con la ayuda de un cepillo no metálico, respetando las siguientes instrucciones: 1. Gire en sentido antihorario el filtro cilíndrico C y extráigalo (fig. 1). 2. Extraiga el cartucho del filtro B ejerciendo una ligera presión sobre las aletas laterales (Fig. 2). 3. Extraiga el plato del filtro de acero inoxidable A (fig. 3). 4. Inspeccione el sumidero y elimine los residuos de comida. NO QUITE NUNCA la protección de la bomba de lavado (detalle de color negro) (fig. 4).

1

2

3

4

Después de la limpieza de los filtros, vuelva a montar el equipo filtrante y a colocarlo correctamente en su lugar. Esto es fundamental para el buen funcionamiento del lavavajillas.

• Presente sólo en algunos modelos.

Precauciones, consejos y Asistencia Técnica

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este electrodoméstico no puede ser utilizado por los niños ni por personas incapacitadas a nivel físico, sensorial o psíquico, así como con falta de experiencia o conocimiento del mismo, a menos que estén supervisados o capacitados al uso por parte de una persona responsable de su seguridad.
• Los niños requieren la supervisión de un adulto para evitar que jueguen con el electrodoméstico.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato debe ser utilizado para el lavado de la vajilla de uso doméstico, solo por personas adultas y según las instrucciones contenidas en este manual.
• El aparato no se debe instalar al aire libre, ni siquiera si el lugar está reparado porque es muy peligroso si está expuesto a la lluvia o a las tormentas.
• No toque el lavavajillas si está descalzo.
• No desenchufe el aparato tirando del cable sino sujetando el enchufe.
• Es necesario cerrar el grifo de agua y desenchufar el aparato antes de realizar operaciones de limpieza y mantenimiento.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar su reparación.
• No toque nunca la resistencia.
• No se apoye ni se siente sobre la puerta abierta: el aparato podrá volcarse.
• La puerta no debe dejarse abierta porque puede significar un obstáculo con el que tropezar.
• Conserve el detergente y el abrillantador fuera del alcance de los niños.
• Los embalajes no son juguetes para los niños.

Eliminación

• Eliminación del material de embalaje: respete las normas locales para que los embalajes puedan ser reutilizados.
• La norma Europea 2002/96/CE sobre desechos de equipos eléctricos y electrónicos (RAEE), prevé que los electrodomésticos no se deben eliminar junto con los residuos sólidos urbanos normales. Los aparatos eliminados deben ser recogidos de forma separada para optimizar la tasa de recuperación y reciclado de materiales que los componen e impedir que provoquen daños a la salud y el medio ambiente. El símbolo del cesto tachado se incluye en todos los productos para recordar la obligación de recolección separada.

Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público encargado de la recolección o a los revendedores.

Ahorrar y respetar el medio ambiente

Ahorre agua y energía

• Ponga en funcionamiento el lavavajillas sólo con plena carga. A la espera de que la máquina esté llena, prevenga los malos olores con el ciclo Remojo (ver

Programas).

• Seleccione un programa adecuado al tipo de vajilla y al grado de suciedad consultando la Tabla de programas: - para vajilla normalmente sucia utilice el programa Eco que garantiza un bajo consumo energético y de agua. - si la energía es baja, active la opción Media energía (ver Puesta en funcionamiento y uso).
• Si el suministro de energía eléctrica prevé horarios de ahorro energético, realice los lavados en los horarios con tarifa reducida. La opción Comienzo retraso (ver Puesta en funcionamiento y uso) puede ayudar a organizar los lavados en este sentido.

Detergentes sin fosfatos, sin cloro y que contengan enzimas

• Se aconseja usar detergentes sin fosfatos y sin cloro que son los más indicados para proteger el medio ambiente.
• Las enzimas desarrollan una acción particularmente eficaz con temperaturas próximas a los 50°C; por lo tanto, utilizando detergentes con enzimas se pueden elegir lavados a bajas temperaturas y obtener los mismos resultados que si se lavaran a 65°C.
• Para evitar derroches, dosifique bien el detergente, teniendo en cuenta las indicaciones del fabricante, la dureza del agua, el grado de suciedad y la cantidad de vajilla que debe lavar. Aunque sean biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.

Asistencia Técnica

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).
• Vuelva a poner en funcionamiento el programa para controlar si el inconveniente ha sido resuelto.
• Si no es así, llame al Servicio de Asistencia Técnica Autorizado.

No llame nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;
• el modelo de la máquina (Mod.);
• y el número de serie (S/N).

Esta información se incluye en la placa de características ubicada en el aparato (ver Descripción del aparato).

• Presente sólo en algunos modelos.

Si el aparato presenta anomalías de configuración, controle los siguientes puntos antes de llamar al Servicio de Asistencia Técnica.

Anomalías:	Posibles causas / Soluciones:
El lavavajillas no arranca o no responde a los mandos	·Apague la Máquina con el botón ON/OFF, vuelva a encenderla después de un minuto aproximadamente y elija el programa. ·El enchufe no está bien introducido en la toma de corriente. ·La puerta del lavavajillas no está bien cerrada.
La puerta no se cierra	·Se disparó la cerradura; empuje energeticamente la puerta hasta eschuchar el característico sonido (clack).
El lavavajillas no descarga agua.	·El programa aún no ha terminado. ·El tubo de descarga de agua estáPEGado (ver Instalación). ·La descarga del lavabo está obstruida. ·El filtro está obstruido con residuos de comida.
El lavavajillas hace ruido.	·Los elementos de la vajilla se golpean entre s/o contra los rociadores. ·Excesiva espuma: el detergente no está dosificado adecuadamente o no es adecuado para lavar en lavavajillas. (ver Puesta en función y uso).
En la vajilla y en los vasos queden depósitos calcáreos o una pátina blanquecina.	·Falta la sal regeneradora o su regulación no es la adecuada para la dureza del agua (ver Abrillantador y sal). ·El tapón del depósito de sal no está bien cerrado. ·Elibrillantador se ha terminado o la dosis es insufiente.
En la vajilla y en los vasos queden estrías o matices azulados.	·La dosis deibrillantador es excessiva.
La vajilla no queda bien seca.	·Se ha selecciónado un programa sin secado. ·Elibrillantador se ha terminado o la dosis es insufidente (ver Abrillantador y sal). ·La regulación delibrillantador no es la adecuada. ·La vajilla es de material antiadherente o de plástico.
La vajilla no queda limpia.	·Los cestos estándemasiado cargados (ver Cargar los cestos). ·La vajilla no está bien distribuida. ·Los rociadores no giran libremente. ·El programa de lavado no es suficientemente enerógico (ver Programas). ·Excesiva espuma: el detergente no está dosificado adecuadamente o no es adecuado para lavar en lavavajillas. (ver Puesta en funciona bajo y uso). ·El tapón delibrillantador no se has cerrado correctamente. ·El filtró está sucio u obstruido (ver Mantenimiento y cuidados). ·Falta sal regeneradora (ver Abrillantador y sal).
El lavavajillas no cargoagua - Alarma por grifo cerrado. (se escuchan breves sonidos) (centellea el piloto ENCENDIDO/APAGADO y en la噎a se visualiza el número A-6).	·Falta agua en la red hídrica. ·El tubo de cargoa de agua estáPEGado (ver Instalación). ·Abra el grifo y el aparato comenza paraFuncurar en poco menos. ·El aparato se ha bloqueado porque no se has intervenido alsonar laalarma. Apanea la Máquina con el botónENCENDIDO/APAGADO (ON/OFF), abrelgrifo ydesqués de 20segundos vuelta a encenderla presionando el本身就是 botón. Vuelta a programar la Máquina ypongala en funciona bajo.
Alarma por el tubo de cargo de agua / Filtrode entrada de agua obstruido (centellea el piloto ENCENDIDO/APAGADO (ON/OFF) y en la噎a se visualiza el número A-7).	·Apanea la Máquina presionando el botónENCENDIDO/APAGADO (ON/OFF). Cierre el grifo de agua para evaporar inundaciones y desenchufe el aparato. Controle que el filtradeutrada de agua no está obstruido con impurezas. (ver el capitulo "Mantenimiento y Cuidados")

• Presente sólo en algunos modelos.

Índice

Instalación, 62-63

Inicio y utilización, 66-67

Cargar el abrillantador

Cargar la sal regenerante

Limpieza del filtro de entrada de agua

Limpiar los filtros

Cargar el abrillantador

Regule la dosis de abrillantador.

Limpieza del filtro de entrada de agua*
