Tipo de producto	Iluminación LED decorativa (moonflower)
Marca	BEGLEC
Modelo	LED FLOWER DMX
Categoría	Iluminación LED
Dimensiones (L × A × H)	236 × 141 × 203 mm
Peso	2 kg
Alimentación	CA 100-240 V, 50/60 Hz
Fusible	250 V 2 A (lento, 20 mm vidrio)
Fuente de luz	52 LEDs de potencia (16 rojas, 12 verdes, 12 azules, 12 blancas)
Vida útil de los LED	Muy larga (sin necesidad de reemplazo)
Regulador	0 al 100 %
Estroboscopio	Ultra-rápido
Canales DMX	1 o 4 canales
Modos de funcionamiento	DMX, autónomo, maestro/esclavo
Activación por sonido	A través del micrófono interno
Mando a distancia opcional	CA-8 (jack 1/4")
Programas integrados	25 patrones y 25 efectos de persecución
Temperatura máxima de funcionamiento	45 °C
Instalación	En altura, con soporte de suspensión y cable de seguridad
Limpieza de ópticas externas	Cada 30 días
Limpieza de ópticas internas	Cada 90 días (por personal calificado)
Conformidad	Normas nacionales y europeas
Garantía	No cubre los daños relacionados con un uso incorrecto

Preguntas frecuentes - LED FLOWER DMX BEGLEC

¿Cómo ajustar la dirección DMX en el LED FLOWER DMX?

Utilice los interruptores DIP en la parte posterior del dispositivo. Los primeros 9 DIP representan los valores 1, 2, 4, 8, 16, 32, 64, 128, 256. Para una dirección de inicio, sume los valores de los DIP en posición ON. Por ejemplo, dirección 5 = DIP 1 (1) + DIP 3 (4). El DIP 10 permite elegir entre 1 canal (ON) o 4 canales (OFF).

¿Cuáles son los modos de funcionamiento disponibles?

El dispositivo puede funcionar en modo autónomo (activación por sonido), en modo maestro/esclavo para sincronizar varias unidades, en modo DMX con un controlador universal, o con el mando a distancia opcional CA-8.

¿Cómo conectar varios LED FLOWER DMX en modo maestro/esclavo?

Conecte los dispositivos en cadena con cables XLR de 3 pines. El dispositivo maestro (entrada DMX libre) debe tener la dirección 001 (DIP 1 ON). Los esclavos pueden tener cualquier otra dirección. El maestro controla a los esclavos.

¿Qué hacer si el dispositivo no se enciende?

Verifique la tensión de alimentación y el fusible. Si el fusible está fundido, reemplácelo por un fusible idéntico (250V 2A lento). Si el problema persiste, contacte a un técnico calificado.

¿Cómo limpiar las lentes del proyector?

Limpie las ópticas externas con un paño suave y un producto de limpieza para vidrios, cada 30 días. Las ópticas internas deben ser limpiadas cada 90 días por personal calificado.

¿Puedo usar el dispositivo en exteriores?

No, el dispositivo está destinado únicamente para uso interior. No lo exponga a la lluvia o la humedad.

¿Cuál es el consumo eléctrico?

El consumo es muy bajo gracias a la tecnología LED. No se proporciona un valor preciso, pero es significativamente menor que el de los proyectores halógenos equivalentes.

¿Cómo instalar el dispositivo en altura de forma segura?

Utilice el soporte de suspensión suministrado y fíjelo a una estructura que pueda soportar al menos 10 veces el peso del dispositivo (20 kg). Añada un cable de seguridad secundario capaz de soportar 12 veces el peso. Asegúrese de que el área debajo del dispositivo esté despejada.

¿Cuáles son los accesorios incluidos en el embalaje?

El manual de instrucciones, el soporte de suspensión con rueda de bloqueo. El mando a distancia CA-8 es opcional.

¿Cómo usar la función de estroboscopio?

En modo DMX, use el canal apropiado (CH3 en modo 4 canales o CH1 en modo 1 canal) para controlar la velocidad del estroboscopio. En modo autónomo, el estroboscopio se puede activar a través del controlador CA-8 o mediante la selección de programas.

MANUAL DE USUARIO LED FLOWER DMX BEGLEC

Manual de instrucciones ES

Manual do utiliser PT

WWW.BEGLEC.COM

ADVERTENCIA: PELIGRO! nunca exponga la lente a la luz solar directa, aun durante un periodo corto!
IEsto能把 fazer el efecto de luz o incluso Causear el fuego!

Recicular el aparato y pilas usadas de forma ecologica conforme a las dispositions legales de su pais.

PT-COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este producto JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funciona bajo的前提下 de comenzar a utiliser estaupon.

CHARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices naciales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documents correspondentes han sido depositados por el fabricante.

• Este dispositivo ha sido Diseño para producir efectos luminos decorativos y se utilizes en sistemas de expectáculos de luces.
• Innovador LED controlo por DMX de effeto "moonflower".

• Grupos de 52 LEDs de potencia (R = 16 + G = 12 + B = 12 + W = 12) :

• Colores muy brillantes en comparación con los efectos de lámparas halógenas

• Efectos más dinámicos en comparación con los efectos de lámparas halógenas
• Haces blancos, azules, rojos y verdes muy nítidos
• No hay que sustituir la lamparas
  Utiliza LEDs con una vidautilmuylarga
• Casino produce calor
• Consumo de energia muy bajo.

• Peso ligero (no besoina transformadores de lámpara)

• Regulación de intensidad luminosa 0-100% y funciona estroboscópica ultra

• Excelentes programas incorporedados para expectáculos de luces maravillosos en constante cambio:

Control DMX: Canales 1 o 4
- Independiente: se activa por sonido con micrófono interno
- Maestro/esclavo: expectáculosperfectamente sincronizados

• Controlador remoto CA-8 optional disponible
• Equipado con una gran lente optica para maximizing luminosa.

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a utiliser estaunidad, compruebe que no haya habido días durante el transporte. Si observa alcun día, no utilise el dispositivo y consulte primero a su distribuidor.
• Importante: Este dispositivo ha salido de nosas instalaciones en perfecto estado y bien embalado. Es absolutamente requisiteo que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma的那一 exciculo de la garantía. El distribuidor no asumirá sola responsabilidad por qualier defecto o problema que surja por no haber seguido el manual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendé este aparato más adelante, asegúrese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instruetiones de funciona
• LEDFLOWER DMX
• Soporte colgante + perillas

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: Para reducir el riesgo de electrocución, no quite la cubierta superior. Ninguna pieza usable adentro para el uso. Dirjase unicolemente a personalequalificado

El simbolo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de elementos no isolados donde un voltaje peligioso constituya un risgo grande para causar una eventual electrocución

El punto de exclamación en el interior de un triangulo alerta al usuario sobre la presencia de importantes instrucciones de operation y deostenimiento tenidas en cuenta en el manual de uso.

Este"simbolo significa:uso paraelinterior solamente

Este sintbolo significa : Lea las instrucciones

PRECAUCION: Posibiliad de radiacion optica peligrosa emitida por este producto

• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo possible.
• Para registrar incendios o ríesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
• Para evaporar que se forme condensation en el interior, deje que launidad se adapte a la temperatura exterior cuando la lleve a una habitación calida desdedes del transporte. A vez la condensation impide que launidad funciona a pleno rendimiento yuede incluso provocar daños.
  -Estaunidadsolespuedeusarenelinterior.
• No colocque objetivos metalicos ni derrame liquidos dentro del reproductor de la unidad. Se pueda produir descargas electricas ofallos de funcionalemento. Si某个 objecto extrañoenta en la unidad, desconnecte immediamente el suministro electrico.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• No cubra ninguna abertura de ventilaciónrial que podra producirse un sobrecalentamento de la unidad.
• Evite el uso en ambientes con polvo y limpie la unidad regularamente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben utilizar este aparato.
• La maxima temperatura ambiente para un functionamento seguro es de 40^ . No utilise la unidad a temperatas ambiente superiores.
• Asegürese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
  Desenchufe sempre la unidad cuando no vaya a ser utiliser durante un长大o periodo de tiempo o antes de comenzar el mantenimiento.
• La instalacion electrica solo debe serlovada a cabo por personal qualificado, de acuerdo con la regulaciones sobre segundadlectrica y mecnica de su Pais.
• Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
• El cable de alimentación siempreDebe estar en perfecto estado. Apague launidad inmediamente cuando observe daños o desperfctos en el cable de alimentacion. Debe ser reemplazado por el fabricante, su agente de service o personas cualesicas para registrar un delicacion.
• Nunca deje que el cable de alimentacion entre en contacto conOthers cables!
• Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguridad.
• No conecte launidad a ningún regulator de voltaje.
• Utilice sempre un cable de seguidad apropiado y homologado cuando instale la unidad.
• Para registrar descargas electricas, no abra la cubierta. Además de la lámpara y el fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario.
• Nunca repare un fusible ni derives el soporte del fusible. Reemplace siempre el fusible dañado por un fusible del mismo tipo y asignación electrónica!
• En caso de que occurran problemas de funciona serios,cede de utiliser el aparato ypongase en contacto con su distribuidor inmediamente.
• La carcasa y la lente deben reemplazarse si presentan daños visibles.
• Utilice el embalaje original cuandoonga que transporte el dispositivo.
• Por razones de segundad se prohibe realizar modificaciones no autorizadas en la unidad.

Importante: Nunca mire directamente a la fuente de luz! No utilise el efecto en presencia de personas epilepticas.

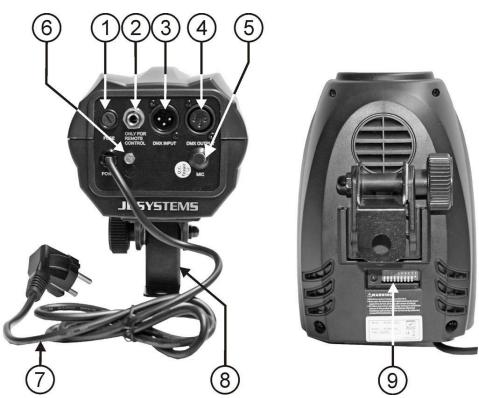

DESCRIPCION:

1. Soporte del fusible
2. Jack 14 " se utilizes para conectar el controlador CA-8 optional.
3. Entrada DMX: El conductor macho XLR de 3 clavijas se usa para conectar cables DMX universales.Esta entrada recibe instructaciones de un controlador DMX o de另一边unidad cuando se usa en modo maestro/esclavo.
4. Salida DMX: Se utilizes un conector XLR hembra de 3 pines para conectar el LEDFLOWER DMX con elsignificantaparato DMX en laceda o conotro LEDFLOWER DMX cuando seutiliza en modo maestro/esclavo.
5. Microfono interno
6. CONEXION A TIERRA
7. Cable de red
8. Soporte de suspENSION con 1 perilla para fjar la unidad y un agujero de montaje para fjar un gancho de montaje.
9. Interruptores dip se utilizes paraestablisher la direccion de inicio DMX de la unidad.

MONTAJE SUPERIOR

• Important: La instalaciónsoledebelelvarasecabo por personal的技术icucalificado.Una instalacionincorrecteypeedocarlesionesgraveyslodañosenlapropidad.El montaje superiorrequiremuchaexpersiencia!Debenrespetarseloslimitesdecargadefonacionamento, debenutilizaraderialesdeinstalacionhomologados,eldispositivoinstaladodebiseinspeccionarseregularmenteporsuseguidad.
• Asegürese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las areas exteriores donde estas能把 andar o sentarse.
• Antes del montaje asegürese de que el area de la instalación pueda soportar una energia minima de 10 vezes el peso de la unidad.
• Utilice siempre un cable de sécurité homologado que pueda soportar 12 vezes el peso del dispositivo cuando instale launidad. Este accesorio de sécurité secundario debele instalarse de forma que ninguna pieza de la instalacion pueda caerse mas 20~cm si falla el accesorio principal.
• El dispositivoDebe fjarse correctamente; jun montaje con giro libre es peligrosso y noDebe considerarse!
• No cubra ninguna abertura de ventilaciónrial que podría producirse un sobrecalentamento de la unidad.
• El operario debe asegurar de que las instalaciones relacionadas con la seguridad son aprobadas por un experto antes de utilizeslas por primera vez. Las instalaciones deben inspeccionarse anuallymente por una persona Qualifieda para asegurar que la seguidas es optima.

INSTALACION ELECTRICA + DIRECCIONAMIENTO

Importante: La instalacion electrica solo debe ser llvada a cabo por personal qualificado, de acuerdo con la regulaciones sobre seguridad electrica y mecanica de su pais.

Instalación electrónica en modo DMX:

• El protocolo DMX es una seals de alta velocidad muy realizada para controlar equipo de iluminación inteligente. Necessita conectar en capena tipo margarita su controlador DMX y todas las unidades conectadas con un cable equilbrado de buena calidad.
• Se utilizes conectores XLR de 3 pines y conectores XLR de 5 pines, no obstarante, el conector XLR de 3 pines es más popular porque这些东西 son compatibles con los cables de audio equibrados.

Disposition de pines en el conector XLR de 3 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal positiva (+)

Disposition de pines en el conector XLR de 5 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal positiva (+) ~ Pines4+5 no se utilizes.

• Para evitar un comportamento anomalo de los efectos luminosos, deben a interferencias, debenunar terminador de 90 a 120 al final de la cadena. Nunca utilise cables divisores en Y, ¿No funcionaan!
• Asegürese de que todas las unidades están connectadas a la red electrica.
• Cada efecto luminoso en laceda necessita disponible de su propia direccion de inicio de forma que sepa qué commando del controlador debe descodificar. En la?siguiente section obtendra informacion sobre como建立起lecer las direciones DMX.

Ajuste de los interruptores DIP para que poderan Obtener la direccion de inicio correcta:

Cada uno de los 9 interruptores DIP corresponden a cierto valor DMX

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valor	1	2	4	8	16	32	64	128	256	OFF=4CH DMX modeON = 1CH DMX mode

Puede combinar los values de这些 interruptores para que se convertan en cualquier direccion de inicio entre 1 y 512:

Dirección de inicio = 01 interruptor 1=ON价值观: 1

Dirección de inicio = 05 interruptor 1 + 3 = ON valores: 1 + 4 = 5

Dirección de inicio = 09 interruptor 1 + 4 = ON valores: 1 + 8 = 9

Dirección de inicio = 13 interruptor 1 + 3 + 4 = ON valores: 1 + 4 + 8 = 13

··

Dirección de inicio = 62 interruptor 2 + 3 + 4 + 5 + 6 = ON VALUES: 2 + 4 + 8 + 16 + 32 = 62

CONTROLAR EL LEDFLOWER DMX

1. 1_unidad_independiente:

Importanta: la direction DMX DEBE establecerse en 001. (primer interruptor DIP = ON (CONECTADO), todos los demas estan OFF Conecte la unidad a la red eletrica y ponga algo de musica. La unidad comenzar a configurar automatamente al ritmo de la musica.

2. Dos o más unidades en configuración maestre/esclava:

Conecte de 2 a un máximo de 16 unidades juntas mediante cables de XLR microfondo equilibrados de buena calidad. Launidad que no disponga de cable conectado a su entrada actuará como "maestra", las除外 serán unidades esclavas.

Importante: En la unidad maestre la direccion DMX DEBE establearse en 001. (primer interruptor DIP = ON (CONECTADO), todos los demas STLAN OFF (DESCONNECTADOS) Las unidades esclavas能把 tenerequalquer valor de direccion DMX EXCEPTO 001

3. Conexión del controlador CA-8 para Obtener más control:

El controlador CA-8 sólo puede utiliser en modalidad independiente, maestra/esclava. Conectarle controlador a la entrada jack de la prima unidad (maestra). Ahora pueda controlar todas las unidades connectadas:

Stand by	Oscurece launidad
Función	1. Estroboscópica en color blanco2. Estroboscópica de sonido	Selección entre 10 orugasdietrentes
Modalidad	Estroboscópica / Sonido (LEDapagado)	Oruga (LED encendido)

4. Control mediante controlador DMX universal:

Puede controlar el tablero de LEDs de color mediante 1 o 4 canales:

1 CANAL

CH1 Function
250-255	RANDOM SOUND CHASES
230-249	SOUND CHASE 11
210-229	SOUND CHASE 10
190-209	SOUND CHASE 9
170-189	SOUND CHASE 8
150-169	SOUND CHASE 7
130-149	SOUND CHASE 6
110-129	SOUND CHASE 5
90-109	SOUND CHASE 4
70-89	SOUND CHASE 3
50-69	SOUND CHASE 2
30-49	SOUND CHASE 1
0-29	OFF

4 CANALES

DMX512 Configuration
Ch1	Ch2		Ch3		Ch4
Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
240-255 Stand-alone	Color 25 pattern	Chase 25	255	255	255
	Color 24 pattern	Chase 24
	Color 23 pattern	Chase 23
	Color 22 pattern	Chase 22
	Color 21 pattern	Chase 21
	Color 20 pattern	Chase 20
	Color 19 pattern	Chase 19
	Color 18 pattern	Chase 18
	Color 17 pattern	Chase 17
	Color 16 pattern	Chase 16
	Color 15 pattern	Chase 15
	Color 14 pattern	Chase 14
	Color 13 pattern	Chase 13
	Color 12 pattern	Chase 12
	Color 11 pattern	Chase 11
	Color 10 pattern	Chase 10
	Color 09 pattern	Chase 09
	Color 08 pattern	Chase 08
	Color 07 pattern	Chase 07
	Color 06 pattern	Chase 06
	Color 05 pattern	Chase 05
0-119 Pattern	Color 04 pattern	Chase 04	Slow Strobe	Slow Speed	0%
	Color 03 pattern	Chase 03
	Color 02 pattern	Chase 02
	Color 01 pattern	Chase 01	0	0

Qu eson los patrones?

Los patrones son distinas combinacionesmostaticas (no moviles) de LEDs.

Cuando el valor de CH1 se establiece entre 000 y 119, puede utiliser CH2 para selectionar 25 patrones differs.

Use CH3 paraCambiar la fecuencia estroboscopica de los patrones seleccionados.

Que son orugas?

Las orugas son una série de patrones en bucle que crean efectos dinámicos.

Cuando el valor de CH1 se establiece entre 120 y 239, puede utiliser CH2 para selectionar 25 orugas differs.

Use CH3 paraistarla velocidad de las orugas seleccionadas.

MANTENIMIENTO

Durante la inspeccion deben comprobar los siguientes+puntos:

• Asegürese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
• Apane la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfiado.
• Todos los tornillos realizados para instalar el dispositivo y cualesra de sus piezas deben apltarse firmamente y no corroerse.
• Las carcasas, las fijaciones y los+puntos de instalacion (techo, suspENSIONes) nodeferan presentar ninguna deformidad.
• Cuando una lente optica estávisiblemente dañada por gritas o rasguños profundos, deben ser reemplazada.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediamente incluso si el problema detectado es(PC).
• Para proteger al aparato del sobrecalentamento, las aletas de refrigeracion (si las hubiera) y las aberturas de ventilacion deben limpiarse mensualmente.
• El interior del dispositivo deben limpiarse anuallymente mediante una aspiradora o chorro de aire.

• La limpieza de las lentes internas y externas y/o espejos debenningerse a cabo periodicamente para optimizar la emisión luminosa. La fecuencia de limpieza depende del entorno en el que funciona el aparato: los ambientes humedes, con humano o especiallyn sucios能把 provocar una mayor accumulacion de socidad en los elementos optics del aparato.

• Limpie con un paño suave utilizando productos de limpieza de cristales normales.

• Seque sempre las piezas con cuidado.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos ópticos internos al menos una vez cada 90 días.

Atencion: jLe recomendamos encarecidamente que la limpieza interna sea llvada a cabo por personalriallicado!

ESPECIFICACIONES

Entrada de red:

CA 100V 240V 50 / 60Hz

Fusible:

250V 2A lento (20 mm cristal)

Control de sonido:

Micrófono interno

Conexiones DMX:

3 clavijas XLR macho / hembra

Canales DMX utilizes:

Canales 1 o 4

Lampara:

52 LEDs (R = 16 + G = 12 + B = 12 + W = 12)

Tamaño:

236× 141× 203mm

Peso:

2 kg

Toda la informacion está suseta a Cambios sin previo aviso

Puede descargar la ultima version de este manual de usuario en nuestra pageaWeb:

www.beglec.com

MANUAL DO UTILIZADOR

3. Controlado por controlador DMX universal:

XLR 3 pinos macho / femea

Canais DMX usados:

1 ou 4 canais

Controlo de som:

Microfone interno

Lampada:

52 LEDs (R = 16 + G = 12 + B = 12 + W = 12)

Dimensoes:

236× 141× 203mm

Peso:

2kg

Estas informacoes estáu sujeitas a alteracoes sem avis previo
