Tipo de producto	Generador de respaldo residencial
Marca	GE (bajo licencia de Briggs & Stratton Power Products)
Potencia disponible	12 kW o 20 kW según el modelo
Tensión de salida	240 V CA, monofásico
Frecuencia	60 Hz
Corriente máxima (12 kW)	62,5 A (a 240 V)
Corriente máxima (20 kW)	83,3 A (a 240 V)
Combustible	Gas natural o propano líquido (vapor de PL)
Rango de temperatura de funcionamiento	-28,8 °C a 40 °C
Nivel de ruido (12 kW)	65 dB(A) a 7 m a plena carga
Nivel de ruido (20 kW)	68 dB(A) a 7 m a plena carga
Peso de envío (12 kW)	295 kg (650 lb)
Peso de envío (20 kW)	287 kg (632 lb)
Tipo de arranque	Automático (detección de falla eléctrica)
Ciclo de ejercicio	Programable, 20 minutos por semana

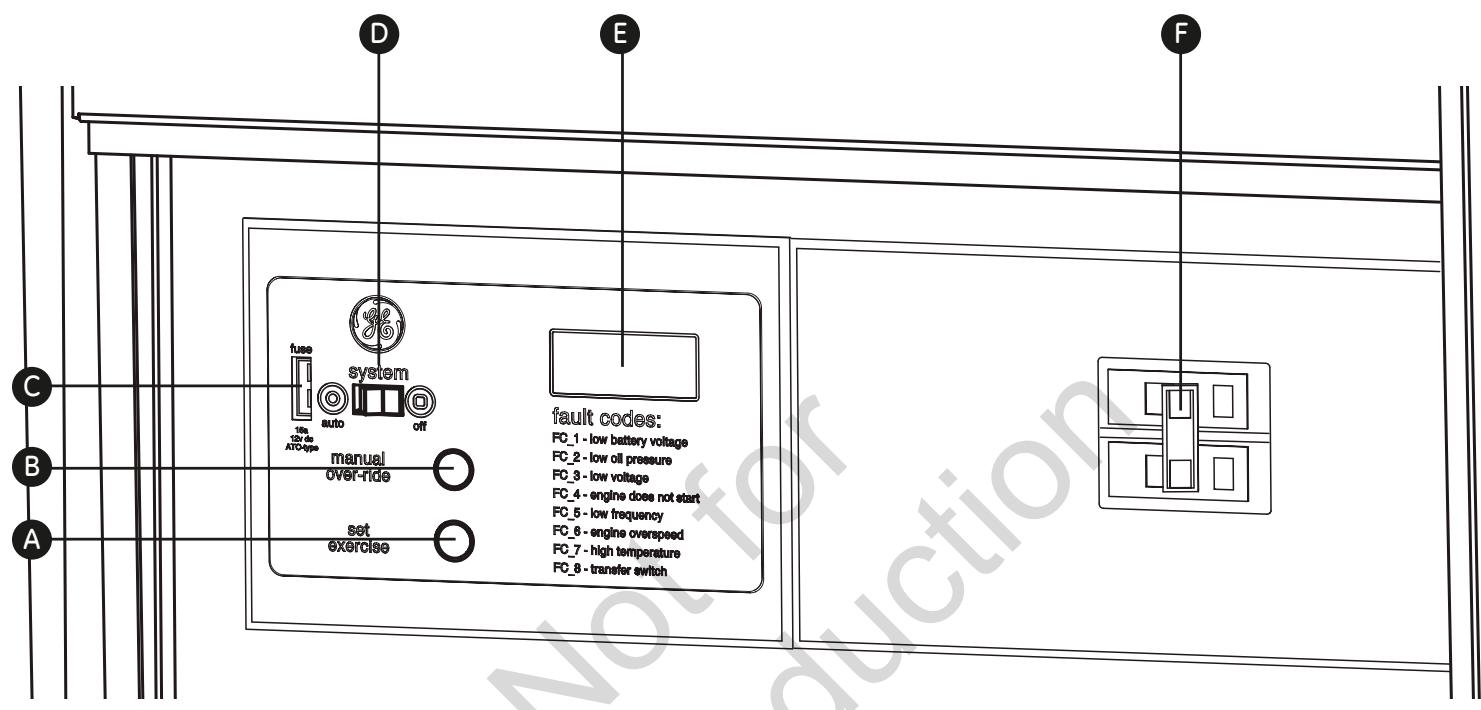

Panel de control	Con interruptor AUTO/OFF, botón SET EXERCISE, pantalla digital, fusible 15 A, disyuntores
Sistema de detección de fallas	Códigos FC_1 a FC_8 (batería, aceite, tensión, arranque, frecuencia, sobrevelocidad, temperatura, transferencia)
Batería	12 V recargable (suministrada por el instalador)
Mantenimiento rutinario	Cambio de aceite, filtro de aire, filtro de aceite, limpieza de aletas
Seguridad	Disyuntores, fusible, parada automática por falla, protección de monóxido de carbono (instalación exterior obligatoria)
Garantía	5 años o 1 800 horas (piezas y mano de obra), limitaciones para uso comercial

Preguntas frecuentes - HOME NERATOR SYSTEMS GE

¿Cuál es la potencia máxima de este generador?

El generador está disponible en versiones de 12 kW y 20 kW. El modelo de 12 kW entrega 62,5 A a 240 V, el de 20 kW entrega 83,3 A a 240 V.

¿Qué tipos de combustible puedo usar?

Este generador funciona con gas natural o propano líquido (vapor de PL). Está ajustado de fábrica para uno u otro. El uso de otro combustible puede dañar el aparato.

¿Cómo instalar el generador?

La instalación debe ser realizada exclusivamente por electricistas y plomeros calificados, de acuerdo con los códigos locales. El generador debe colocarse en el exterior, al menos a 1,5 m de cualquier estructura combustible. Se proporciona una guía de instalación separada.

¿Cómo funciona el arranque automático?

El interruptor del sistema debe estar en la posición AUTO. En caso de corte de corriente, el generador detecta la caída de tensión y arranca automáticamente después de unos segundos. Cuando la corriente vuelve, se detiene tras un período de enfriamiento.

¿Cómo ajustar el ciclo de ejercicio?

Presione el botón SET EXERCISE durante 3 segundos a la hora y día deseados. El generador realizará entonces un ciclo de 20 minutos cada semana al mismo momento. Este ciclo no transfiere las cargas eléctricas.

¿Qué hacer si la pantalla muestra un código de error?

Los códigos FC_1 a FC_8 indican problemas específicos (batería baja, presión de aceite, etc.). Consulte el capítulo 'Sistema de detección de fallas' para las soluciones. Para restablecer, coloque el interruptor en OFF durante 30 segundos, corrija la falla, luego vuelva a AUTO.

¿Qué mantenimiento es necesario?

Verifique regularmente el nivel de aceite, limpie el filtro de aire, cambie el aceite según las recomendaciones del manual del motor. Asegúrese de que las entradas de aire estén despejadas. La batería debe mantenerse cargada y sus terminales limpios.

¿Puedo usar el generador en interiores?

No, el uso en interiores está prohibido. El motor produce monóxido de carbono, un gas mortal. Instale el aparato exclusivamente en el exterior, lejos de ventanas y puertas, y equipe su hogar con un detector de CO.

¿Dónde encontrar piezas de repuesto?

Póngase en contacto con su instalador o un centro de servicio autorizado GE/Briggs & Stratton. Utilice solo piezas originales. Los fusibles, filtros y bujías se consideran consumibles y no están cubiertos por la garantía.

¿Cuál es la duración de la garantía?

La garantía es de 5 años o 1 800 horas (lo que ocurra primero) para piezas y mano de obra. No cubre daños por instalación incorrecta, falta de mantenimiento o uso abusivo.

MANUAL DE USUARIO HOME NERATOR SYSTEMS GE

Gracias por adquirir este generador doméstico de reserva GE de alta calidad. Nos complace que haya depositado su confianza en la marca GE. Si se utiliza y mantiene conforme a las instrucciones de este manual, el generador GE le ofrecerá muchos años de servicio fiable.

Este manual contiene información de seguridad sobre los riesgos asociados con los generadores domésticos de reserva y sobre cómo evitarlos. Puesto que Rheem no conoce necesariamente todas las aplicaciones para las que se puede usar este equipo, es importante que lea y comprenda perfectamente estas instrucciones antes de poner en marcha o utilizar este equipo. Guarde estas instrucciones para futuras consultas.

Antes de utilizar el generador doméstico de reserva, es necesario que lo instale un profesional. Consulte en el manual de instalación las instrucciones relativas a la seguridad de los procedimientos de instalación. El instalador deberá seguir las instrucciones al pie de la letra.

Dónde encontrarnos

Nunca tendrá que buscar mucho para poder obtener soporte y servicios técnicos para su equipo generador de reserva. Consulte las páginas amarillas. Hay muchos distribuidores de servicio autorizados de GE que ofrecen servicio de calidad. También puede llamar al departamento de servicio al cliente de GE al 888 575-8226, o puede encontrar a un distribuidor autorizado en BRIGGSANDSTRATTON.COM, que ofrece la lista de los distribuidores de servicio autorizados.

Consulte el manual de instalación para poder registrar la fecha de compra del sistema y los argumentos de identificación de los componentes.

Tabla de Contenido

Instrucciones importantes de seguridad 29

Instalación. 33

Para el propietario doméstico 33

Para el agente de ventas/contratista que realiza la instalación 33

Orientación para el propietario 34

Factores relacionados con el combustible 34

Ubicación del generador 35

Inspección al momento de la entrega 36

Controles 37

Operación 40

Funcionamiento automático 40

Configuración del temporizador de práctica 41

Mantenimiento 42

Sistema de detección de fallas 42

Mantenimiento del generador 44

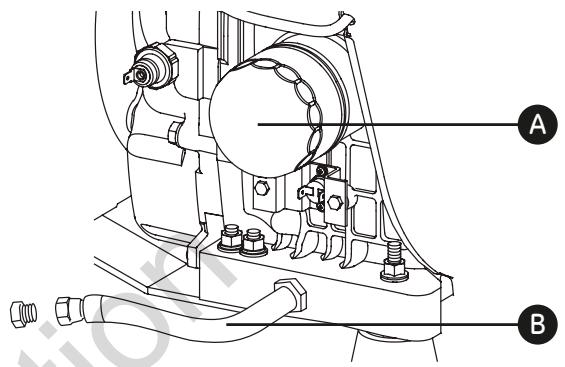

Aceite del motor 45

Batería 46

Para limpiar el generador 47

Almacenamiento 48

Problemas 49

Garantía 50

Especificaciones del producto 52

Instrucciones de seguridad

Instrucciones importantes de seguridad

GUARDE ESTAS INSTRUCCIONES - Este manual contiene instrucciones importantes que se deben seguir durante la instalación y el mantenimiento del generador y de las baterías.

Símbolos sobre la seguridad y significados

Explosión

Fuego

Descarga Eléctrica

Gases Tóxicos

Partes en Movimiento

Superficie Caliente

Arranque Automático

Presión Explosiva

Quemaduras Químicas

Peligro al Elevar

Lea el Manual

El símbolo de alerta de seguridad indica un posible riesgo para su integridad física. Se usa una palabra de señalización (PELIGRO, ADVERTENCIA o ATENCIÓN) junto con el símbolo de alerta para designar un grado o nivel de gravedad de riesgo. Se puede utilizar un símbolo de seguridad para representar el tipo de riesgo. La palabra de señalización AVISO se utiliza para hacer referencia a una práctica no relacionada con una lesión física. PELIGRO indica un riesgo que, de no evitarse, provocará la muerte o lesiones de gravedad. ADVERTENCIA indica un riesgo que, de no evitarse, podrá provocar la muerte o lesiones de gravedad. ATENCIÓN indica un riesgo que, de no evitarse, podrá provocar lesiones leves o moderadas.

AVISO hace referencia a una práctica no relacionada con una lesión española.

El fabricante no puede prever todas las posibles circunstancias que puedan implicar riesgos. Por lo tanto, las advertencias que aparecen en este manual y las etiquetas y calcomanías adheridas a la unidad no incluyen todas las posibilidades. Si aplica un procedimiento, método de trabajo o técnica de operación no recomendada expresamente por el fabricante, debe estar seguro de que se trata de una práctica segura para usted y para otras personas. También debe asegurarse de que el procedimiento, método de trabajo o técnica de operación que elija no haga que el generador se torne inseguro.

ADVERTENCIA Al funcionar el motor, se produce monóxido de carbono, un gas inodoro y venenoso.

Respirar monóxido de carbono puede provocar dolor de cabeza, fatiga, mareos, vómitos, confusión, ataques, náuseas, desmayos o incluso la muerte.

• Opere el generador SOLAMENTE al aire libre.
• Instale una alarma de monóxido de carbono con batería cerca de los dormitorios.
• Asegúrese de que los gases de escape no puedan entrar por ventanas, puertas, tomas de aire de ventilación u otras aberturas en un espacio cerrado en el que pueda acumularse.

ADVERTENCIA El escape del motor de este producto contiene elementos químicos reconocidos en el Estado de California por producir cáncer, defectos de nacimiento u otros daños de tipo reproductivo. ADVERTENCIA Determinados componentes en este producto y los accesorios relacionados contienen sustancias químicas declaradas cancerígenas, causantes de malformaciones y otros defectos congénitos por el Estado de California. Lávese las manos después de manipular estos elementos.

ADVERTENCIA

Las baterías almacenadas producen

hidrógeno explosivo cuando están siendo recargadas.

Una pequeña chispa puede encender el hidrógeno y causar una explosión.

El fluido de electrolito de la batería contiene ácido y es extremadamente cáustico.

El contacto con el fluido de la batería puede causar quemaduras químicas severas.

Las baterías presentan un riesgo de descarga eléctrica y de elevada corriente de cortocircuito.

• NO deseche la batería tirándola al fuego. Recicle la batería.
• No permita la llama abierta, chispa, calor, o encienda un cigarrillo durante y por varios minutos después de haber recargado la batería.
• NO abra ni manipule la batería.
• Utilice gafas de protección, y delantal, botas y guantes de goma.
• No lleve relojes, anillos ni otros objetos metálicos.
• Utilice herramientas con mangos aislados.

ADVERTENCIA

El Gas Natural y el Propano son extremadamente inflamables y explosivos. Esto o una explosión puede causar quemaduras severas e inclusive la muerte.

• Instale el sistema de suministro de combustible de acuerdo con los códigos de gas combustible que correspondan.
• Antes de poner en servicio el Sistema de generador doméstico, se deben purgar las líneas del Sistema de combustible y se deben probar si presentan pérdidas.
• Una vez instalado el sistema, se lo debe inspeccionar en forma periódica.
• NO se debe permitir que se produzca acumulación.
• NO haga funcionar el motor si se percibe olor a combustible o si existe alguna otra fuente de ignición.
• NO fume cerca del generador. Limpie en forma inmediata cualquier derrame de aceite. Asegúrese de no almacenar materiales combustibles en el compartimiento del generador. Mantenga el área próxima al generador limpia y libre de desperdicios.

ADVERTENCIA Los

Si no se conecta a tierra apropiadamente con un generador, puede ocurrir una electrocución.

Si no se aísla el generador de las utilidades de energía, puede causar que los trabajadores de electricidad sufran heridas graves e inclusive la muerte, debido a la retroalimentación de la energía eléctrica.

• Cuando use un generador como poder de energía auxiliar, notifique a la compañía de servicios.
• NO toque los cables pelados ni las terminales expuestas.
• NO use un generador con cables eléctricos que estén desgastados, rotos, pelados o dañados de alguna forma.
• NO maneje el generador o cables eléctricos cuando esté parado en agua, descalzo o cuando las manos y los pies estén mojados.
• Si tiene que trabajar junto a una unidad en funcionamiento, manténgase en una superficie aislada y seca para reducir el riesgo de descarga eléctrica.
• NO permita que personas no calificadas o niños operen o sirvan al generador.
• En caso de que se produzca un accidente causado por una descarga eléctrica, cierre inmediatamente la fuente de energía eléctrica y contacte a la administración local. Evite el contacto directo con la víctima.
• A pesar del diseño seguro del sistema de generador doméstico, si se opera este equipo en forma imprudente, si no se cumple con el mantenimiento o si se actúa con descuido, se pueden producir lesiones o la muerte.
• Permanezca siempre alerta cuando trabaje con este equipo. NUNCA trabaje con este equipo si se siente cansado física o mentalmente.
• Antes de realizar cualquier área de mantenimiento en el generador, desconecte primero el cable de la batería marcado como NEGATIVE, NEG o (-). Cuando haya terminado, vuelva a conectar el cable en último lugar.
• Después de instalar el sistema generador, puede arrancarse y comenzar a funcionar sin previo aviso cada vez que se presente una falla eléctrica. Para evitar posibles lesiones, siempre fije el conmutador del sistema en OFF, y retire el fusible de 15 Amperios ANTES de realizar trabajo en el equipo.

ADVERTENCIA: El contacto con la zona del silenciador puede producir quemaduras graves. Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras y provocar un incendio.

• NO toque las superficies calientes y evite los gases del escape a alta temperatura.
• Permita que el equipo se enfríe antes de tocarlo.
• NO instale el generador a menos de 1,5 metros (5 pies) de todo material combustible o estructura con muros combustibles cuya resistencia al fuego sea inferior a una hora.
• Mantenga por lo menos las distancias mínimas que se muestran en las Pautas generales de colocación para garantizar la refrigeración del generador y el espacio libre para mantenimiento adecuados.
• Utilizar el motor en un terreno boscoso, con maleza o cubierto de hierba constituye una infracción al Código de Recursos Públicos de California, a menos que el sistema de escape esté equipado con una pantalla apagachispas, de acuerdo a la definición de la Sección 4442, que se mantenga en buenas condiciones de funcionamiento. En otros estados o jurisdicciones federales pueden haber leyes similares en vigor. Póngase en contacto con el fabricante, el vendedor o el distribuidor del equipo original para obtener una pantalla apagachispas diseñada para el sistema de escape instalado en este motor.
• Las piezas de recambio deben ser las mismas que las piezas originales y estar instaladas en la misma posición.

ADVERTENCIA El arrancador y otras piezas que rotan pueden enredar las manos, el pelo, la ropa, o los accesorios.

• NUNCA utilice el generador sin las carcasas, tapas o guardas de protección en su lugar.
• NO use ropa suelta, joyas o elementos que puedan quedar atrapados en el arranque o en otras partes rotatorias.
• Ate para arriba el pelo largo y quite la joyería.
• Antes de trabajar en el equipo, quite el fusible de 15 A del panel de control y desconecte el cable negativo de la batería (NEG o -).

ATENCIÓN: Si instala el fusible se puede producir el arranque del motor.

• Tenga en cuenta que el fusible de 15 amperios ha sido retirado del panel de control para realizar el envío.
• NO instale este fusible hasta que no se hayan completado e inspeccionado todas las conexiones de cables y tuberías.

ATENCIÓN: Las velocidades de operación en exceso aumentan los riesgos de heridas y daños al generador.

Las velocidades excesivamente bajas incrementan la energía de trabajo del generador.

• No cambie ninguna velocidad determinada. El generador suministra una frecuencia y un voltaje calificado cuando funciona a una velocidad determinada.
• No modifique el generador de ninguna forma.

AVISO: El sobrepasar la capacidad de amperaje y vataje del generador puede dañar el generador y los aparatos eléctricos conectados a él.

• Encienda su generador y deje que el motor se estabilice antes de conectar las cargas eléctricas.

AVISO: El tratamiento inadecuado del generador puede dañarlo y acortar su vida útil.

• Use el generador solamente con la finalidad para la cual fue diseñado.
• Si usted tiene alguna pregunta acerca de las finalidades de uso del generador, pregúntele a su concesionario o contacte al distribuidor autorizado.
• Opere el generador solamente en superficies niveladas.
• Para la correcta operación del generador es fundamental contar con ventilación y una circulación de aire de refrigeración adecuada y que no sufra obstrucciones.

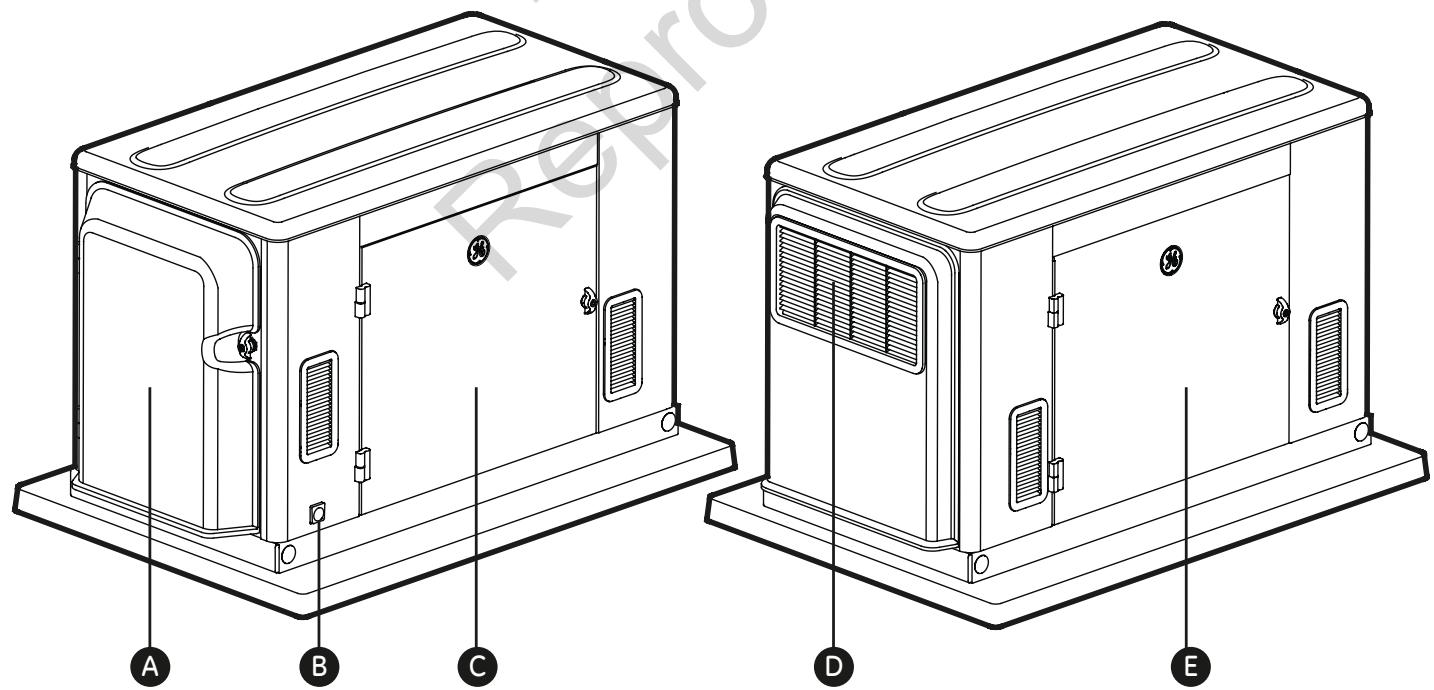

• La puerta de servicios del aceite o la del panel de control deben estar instaladas siempre que la unidad esté en funcionamiento.
• No exponga el generador a humedad excesiva, polvo, suciedad o vapores corrosivos.
• A pesar del diseño seguro del generador doméstico, si se opera este equipo en forma imprudente, si no se cumple con el mantenimiento o si se actúa con descuido, se pueden producir lesiones o la muerte.
• Permanezca siempre alerta cuando trabaje con este equipo. NUNCA trabaje con este equipo si se siente cansado física o mentalmente.
• NUNCA encienda el motor si el filtro de aire o su cubierta han sido retirados.
• NO inserte cualquier objeto a través de las ranuras de enfriamiento.
• NUNCA utilice el generador ni ninguna de sus piezas como escalera. Si se sube sobre la unidad, sus piezas pueden verse sobreexigidas y pueden romperse. Esto puede dar como resultado condiciones de operación peligrosas como consecuencias de la fuga de gases del escape, pérdida de combustible, pérdida de aceite, etc.
• Si los aparatos conectados se sobrecalientan, apáguelos y desconéctelos del generador.
• Apague el generador si:

- Se pierde la salida eléctrica; - El equipo produce chispas, humo o emite llamas; - La unidad vibra de una manera excesiva.

Instalación

Agradecemos sinceramente su confianza. Por esta razón, hemos realizado el mayor esfuerzo para que la instalación resulte segura, sencilla y económica. Porque cada instalación es única, es imposible conocer y recomendar todos los procedimientos y métodos posibles para efectuarla. No podemos conocer todos los riesgos y/o resultados posibles de cada método o procedimiento.

Por tanto, la instalación de los sistemas de generadores domésticos (HGS) debe estar a cargo de contratistas especializados en electricidad y plomería, sin excepciones. Las instalaciones deben cumplir estrictamente con todos los códigos, regulaciones y normas industriales aplicables.

El generador doméstico incluye este "Manual del operario" y un "Manual de instalación" separado. Estos son dos documentos muy importantes que el propietario debe conservar una vez finalizada la instalación.

Para el propietario doméstico

Para que pueda tomar decisiones fundamentadas y lograr una comunicación efectiva con el o los contratistas de instalación.

Lea y comprenda la sección de este manual denominada Orientación para el Propietario ANTES de contratar o iniciar la instalación de su generador doméstico.

Para coordinar y organizar una instalación adecuada, consulte al comercio en el cual adquirió su generador doméstico, a su agente de ventas o a la compañía proveedora de electricidad.

La garantía del HGS se ANULA si la instalación del sistema no está a cargo de profesionales especializados en electricidad y plomería debidamente certificados y matriculados.

Se ha hecho cada esfuerzo posible para asegurar que la información que aparece en este manual es exacta y se encuentra actualizada. Sin embargo, nosotros nos reservamos el derecho a cambiar, alterar o de otra forma mejorar el producto y este documento en cualquier momento, sin previo aviso.

El sistema de control de emisiones para este generador está garantizado para las normas establecidas por la Agencia de Protección Ambiental de EE.UU. y por el Consejo de Recursos del Aire de California (CARB).

Para el agente de ventas/contratista que realiza la instalación

Para la mayoría de las aplicaciones, el Manual de instalación contiene toda la información necesaria para instalar y arrancar adecuadamente el generador doméstico. En este Manual del operario se describe la operación de rutina y los procedimientos de mantenimiento que deben llevar a cabo el propietario.

Si necesita más información, llame al 888 575-8226, entre las 8:00 AM y las 5:00 PM hora del centro.

En esta sección se brinda al propietario del generador doméstico la información necesaria para lograr la instalación más rentable y satisfactoria posible.

Los códigos locales, la apariencia, los niveles de ruido, los tipos de combustible y las distancias son los factores fundamentales a tener en cuenta cuando se realiza la negociación con el profesional que tendrá a su cargo la instalación. Recuerde que a medida que la distancia del servicio de electricidad existente y del suministro de combustible aumente, se deberá prever una compensación en la tubería y los materiales de cableado. Esto es necesario para cumplir con los códigos locales y solucionar caídas en la tensión eléctrica y caídas en la presión del combustible gaseoso.

Los factores antes mencionados tendrán un efecto directo sobre el precio general de la instalación del generador doméstico.

En algunas áreas, es posible que deba obtener permisos especiales para las instalaciones eléctricas del generador doméstico, permisos de construcción para la instalación de las líneas de gas y permisos para niveles de ruido admisibles. El instalador debe verificar los códigos locales y obtener los permisos correspondientes antes de instalar el sistema.

Factores relacionados con el combustible

El tipo de combustible utilizado para hacer funcionar el generador doméstico es un aspecto importante que hay que tener en cuenta ya que afecta a toda la instalación. El sistema se ha probado y regulado en fábrica con gas natural o propano líquido (vapor de PL). Para el buen funcionamiento del motor, es importante tener en cuenta las siguientes directrices con relación a los factores inherentes a cada uno de los combustibles, la ubicación de la unidad y la duración de las posibles interrupciones del suministro eléctrico:

• Utilice combustible limpio y seco, libre de humedad o cualquier otro material. Si se utilizan combustibles que no cumplan con estos valores recomendados se pueden presentar problemas de funcionamiento.
• En motores preparados para configurar a gas propano (LP), el propano comercial de grado HD5 con un nivel de energía combustible mínimo de 2500 BTU/pie cúbico con un contenido de propileno máximo del 5% y un contenido de gas butano o gases más pesados y un contenido mínimo de propano de 90%.

Los valores nominales de gas natural dependerán del combustible específico, pero por lo general se encuentran entre el 10 y el 20% por debajo de los valores nominales para PL.

ADVERTENCIA: El Gas Natural y el Propano son extremadamente inflamables y explosivos. El fuego o una explosión puede causar quemaduras severas e inclusive la muerte.

• Este equipo cuenta con una válvula automática de seguridad de cierre de combustible.
• No haga funcionar el equipo si la válvula de cierre de combustible no funciona o ha sido retirada.

Disminución de la potencia a temperaturas elevadas o en lugares altos

La densidad del aire es menor en alturas elevadas, dando como resultado una menor energía disponible del motor. Específicamente, la potencia del motor disminuirá un 3.5% cada 1000 pies (300 metros) por sobre el nivel del mar y un 1% cada 10°F (5.6°C) por encima de los 77°F (25°C). Tanto usted como el instalador deben tener en cuenta estos factores cuando determinen la carga total del generador.

La ubicación física real de su generador de respaldo tiene un efecto directo en:

1. La magnitud de las conexiones necesarias para entregar combustible al generador.
2. La cantidad de cableado requerido para controlar y conectar su generador.

En el manual de instalación se analizan las pautas específicas para la ubicación. Familiarícese con esta información y consulte al instalador. Asegúrese de consultar de qué forma el predio o sitio pueda afectar los costos de instalación y el cumplimiento de las normas y los códigos locales.

El generador se debe instalar a la intemperie. NO instale el generador en lugares en los que los gases de escape se puedan acumular o entrar en un edificio que pueda estar ocupado. Asegúrese de que los gases de escape no puedan entrar por ventanas, puertas, tomas de aire de ventilación u otras aberturas en un espacio cerrado en el que puedan acumularse. Tenga en cuenta los vientos y las corrientes de aire preponderantes cuando elija la ubicación del generador. Consulte el manual de instalación para obtener información detallada sobre la ubicación segura del generador.

ADVERTENCIA: Al motor funcionar, se produce monóxido de carbono, un gas inodoro y venenoso.

Respirar monóxido de carbono puede provocar dolor de cabeza, fatiga, mareos, vómitos, confusión, ataques, náuseas, desmayos o incluso la muerte.

• Opere el generador SOLAMENTE al aire libre.
• Instale una alarma de monóxido de carbono con batería cerca de los dormitorios.
• Asegúrese de que los gases de escape no puedan entrar por ventanas, puertas, tomas de aire de ventilación u otras aberturas en un espacio cerrado en el que puedan acumularse.

ADVERTENCIA Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras y provocar un incendio.

• NO instale el generador a menos de 1,5 metros (5 pies) de todo material combustible o estructura con muros combustibles cuya resistencia al fuego sea inferior a una hora.

Luego de retirar la caja, inspeccione cuidadosamente el generador doméstico para detectar cualquier daño que pudiera haber ocurrido durante el traslado.

Si en el momento de la entrega se detecta una pérdida o daño, solicite a la persona o personas encargadas de la entrega que dejen debida constancia en la nota de entrega y que firmen debajo de la nota del consignador donde se informa acerca de la pérdida o daño. Si la pérdida o el daño se detecta después de la entrega, separe los materiales dañados y póngase en contacto con el transportista para llevar a cabo los procedimientos de reclamo. Las piezas perdidas o dañadas no están garantizadas.

El generador doméstico incluye lo siguiente:

• Placa de montaje fijada previamente
• Sistema de aceite/lubricante con todos los servicios.
• Acoplamiento flexible para combustible.
• Manual de instalación y arranque.
• Manual del operario.
• Manual del operario del motor.
• Lista de control de la instalación.
• Tapa del alternador
• Llaves para puerta de acceso.
• Fusible de repuesto tipo ATO de 15 A.
• Conector del panel de control de dos pernos.
• Conector del panel de control de diez pernos.
• Pintura de contacto

No incluye:

Batería de arranque - Cable y conductor de conexión. - Válvulas/tubería de suministro de combustible. Herramientas/equipos especiales diversos.

Controles

Generador doméstico

Lea este manual del operario y las Instrucciones Importantes de Seguridad antes de operar su generador. Compare las ilustraciones con su generador para familiarizarse con las ubicaciones de los diferentes controles y ajustes. Conserve este manual para referencias futuras.

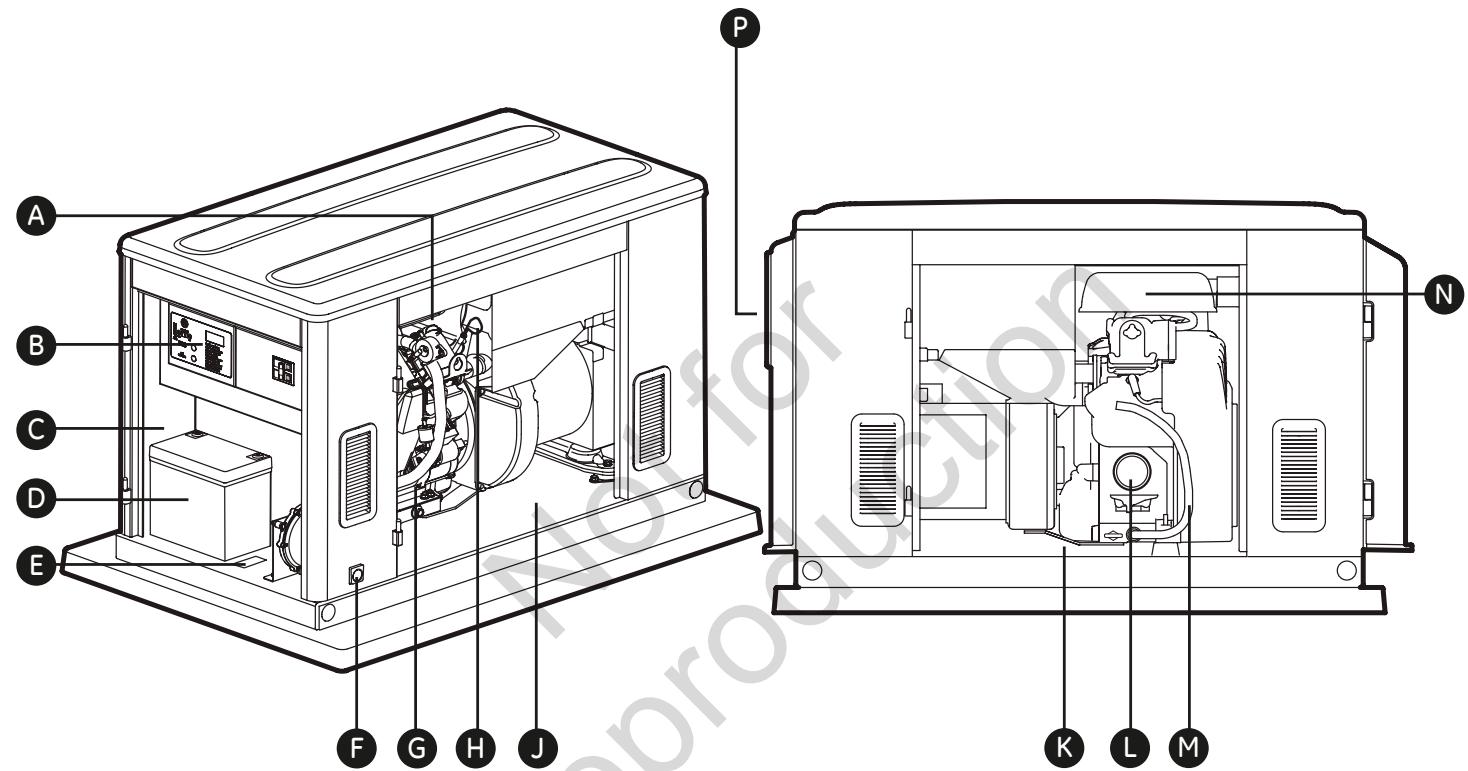

En la ilustración, el generador se muestra sin las puertas de acceso para mayor claridad.

A - Tapón de llenado y varilla de nivel de aceite - Permite comprobar el nivel de aceite y llenar el motor. B - Panel de control - Se utiliza para distintos sistemas de mantenimiento, operación y prueba. Consulta la sección Panel de control del sistema. C - Abertura de la puerta del panel de control - Permite acceder al panel de control y a la batería. D - Batería - (suministrada por el instalador) La batería recibe energía y continúa cuando el generador no está en configuración. E - Calcomanía de datos de la unidad - Identifica a la unidad mediante un número de serie. F - Entrada de combustible - Conecte una línea de suministro de combustible adecuada.

G - Etiqueta del motor - Identifica el tipo y modelo del motor. H - Varilla para medir el aceite - Se utiliza para controlar el nivel de aceite del motor. J - Abertura de la puerta de llenado de aceite - Permite acceder al motor para realizar tareas de mantenimiento. K - Abertura de la puerta de drenaje de aceite - Permite acceder al motor para realizar tareas de mantenimiento. L - Filtro de aceite - Filtra el aceite del motor para prolongar la vida útil del sistema. M - Manguera de drenaje de aceite - Provista para poder el cambio de aceite. Localizada debajo de la cubierta del acceso en el entrepaño delgado. N - Depurador de aire - Filtra el aire de entrada a medida que penetra en el motor. P - Salida del escape - Silenciador de alto rendimiento que disminuye los ruidos del motor para cumplir con los códigos necesarios para zonas residenciales.

Compare esta ilustración del panel de control con su generador para familiarizarse con la ubicación de estos elementos importantes:

A - SET EXERCISE (Interruptor de configuración de práctica) - Permite establecer la hora de inicio del ciclo de ejercicio. El ciclo de práctica sólo se produce en el modo AUTO. B - MANUAL OVER-RIDE (Cancelación manual) - Con el conmutador del sistema en la posición AUTO, pulse el botón de cancelación manual durante unos segundos para poner en marcha el generador. Apague el generador, mantenga pulsado el botón de cancelación manual hasta que el motor se detenga. C - Fusible de 15 amperios - Protege los circuitos de control de c.c. del generador doméstico. Si el fusible está "quemado" (fundido abierto) o si se ha retirado, el motor no se puede arrancar ni arrancar manualmente en forma lenta. Reemplace el fusible por otro idéntico: ATO de 15 A. D - Conmutador del sistema - Este dispositivo de dos posiciones es el control más importante en el sistema. Se utiliza de la siguiente manera: - La posición "AUTO" es la posición normal de funcionamiento. Si se detecta una interrupción de la alimentación eléctrica de la red, el sistema hace que arranque el generador. Cuando se restablece la

alimentación eléctrica de la red, el sistema espera a que se estabilicen las temperaturas internas del motor, para el generador y se pone en estado de espera para la próxima vez que se interrumpa la alimentación eléctrica.

• La posición "OFF" hace que se pare el generador, impide el arranque de la unidad y reinicializa cualquier fallo detectado. E - Pantalla digital - Muestra el número total de horas de funcionamiento del generador y los códigos de fallo. Se utiliza para programar las tareas de mantenimiento y para resolver problemas de funcionamiento del generador de reserva doméstico. El número constante lo... En condiciones de fallo parpadea el texto "FC", seguido de un número de fallo. Todas las condiciones de fallo se describen en la sección Sistema de detección de fallos. F - Interruptor de potencia - Protege al sistema de condiciones de cortocircuitos y otros excesos de corriente. Debe estar en la posición ON para abastecer de energía al conmutador de transferencia automático.

El generador doméstico está equipado con una protección con puertas de acceso. Los nombres de las puertas están relacionados con el componente importante ubicado detrás de ellas:

A - Puerta del panel de control B - Orificio de entrada de combustible (se muestra como referencia) C - Puerta de drenaje de aceite D - Orificio de gases de escape (se muestra como referencia) E - Puerta de llenado de aceite

ADVERTENCIA El contacto con la zona del silenciador

producir quemaduras graves.

• NO toque las superficies calientes y evite los gases del escape a alta temperatura.
• Permita que el equipo se enfríe antes de tocarlo.

Las puertas de llenado de aceite y del panel de control deben estar instaladas siempre que la unidad está en funcionamiento para asegurar el enfriamiento adecuado del equipo, disminuir el ruido y aumentar la seguridad.

Cada generador doméstico se suministra con un juego de llaves idénticas que accionan los cerrojos de las puertas de acceso.

Para abrir una puerta de acceso:

1. Inserte la llave en la cerradura de la puerta de acceso que desee abrir y gire la llave un cuarto de vuelta hacia la izquierda.
2. Agarre el picaporte de la puerta y gire un cuarto de vuelta hacia la izquierda para abrir. Retire la llave.

Para cerrar una puerta de acceso:

1. Cierre la puerta y gire su picaporte un cuarto de vuelta hacia la derecha.
2. Inserte la llave en la cerradura de la puerta de acceso y gire la llave un cuarto de vuelta hacia la derecha. Retire la llave.

Puede que sea necesaria fuerza adicional para cerrar y bloquear las puertas, ya que estas crean un sello presurizado para la carcasa del generador.

Operación

Consideraciones importantes para el propietario

Aceite de motor

AVISO: Si intenta arrancar el motor antes de llenarlo con el aceite recomendado, provocará un fallo del equipo.

• Consulte la información de llenado de aceite y combustible en la sección Mantenimiento y en el manual del operario.
• El daño al generador, resultado de la desatención a esta precaución, no será cubierto por la garantía.

El motor se encuentra configurado en fábrica y lleno de aceite sintético (API SJ/CF 5W-30), lo que permite que el sistema funcione en la gama más amplia de condiciones de temperatura y climáticas. Antes de ponerlo en marcha, verifique el nivel de aceite y asegúrese de que se sigan los procedimientos de mantenimiento descritos en el manual del operario.

Batería

El instalador debe suministrar una batería de arranque de 12 V. Consulte las consideraciones finales para la instalación en el manual de instalación. El instalador debe conectar el cable de carga de la batería (cable N.° 13) al terminal positivo de la batería.

Funcionamiento automático

Para seleccionar el funcionamiento automático, haga lo siguiente:

1. Compruebe que el fusible de 15 A esté instalado en el panel de control.
2. Ponga el disyuntor del panel de distribución principal que alimenta tensión de la red al conmutador en la posición ON.
3. Sitúe el interruptor del generador en la posición ON.
4. Ponga el conmutador del sistema del panel de control en AUTO.

ADVERTENCIA: Las patillas de las baterías, los terminales y los accesorios relacionados contienen plomo y compuestos de plomo, sustancias químicas declaradas cancerígenas y causantes de malformaciones congénitas por el Estado de California. Lávese las manos después de manipular estos elementos.

Estando la batería instalada y terminado todo el cableado hasta el interruptor de transferencia y el generador doméstico, al aplicar tensión de la red al interruptor automático de transferencia con la unidad en modo AUTO, la batería recibe una energía lenta y continua cuando el motor no está en funcionamiento. El cargador de energía lenta no se puede usar para recargar una batería que está totalmente descargada.

Fusible de 15 A

El fusible de 15 A del generador se ha retirado en fábrica para evitar el arranque de la unidad durante el transporte. El instalador debe asegurarse de que el fusible esté bien instalado al realizar la instalación.

ATENCIÓN: Con el interruptor en la posición AUTO, el motor puede comenzar a dar vueltas y arrancar en cualquier momento sin previo aviso.

• Para evitar posibles lesiones que pudieran ser provocadas por dichos arranques repentinos, siempre ponga el conmutador del sistema en OFF cuando realice operaciones de mantenimiento en el sistema.
• Retire el fusible de 15 amperios antes de realizar trabajos en el generador, en el conmutador de transferencia o en lugares cercanos a estos equipos.

Verificación de la operación automática

Para verificar la correcta operación automática del sistema, proceda de la siguiente forma:

1. Ponga en el seccionador de servicios o el interruptor del cuadro de distribución principal que alimenta tensión al interruptor automático de transferencia en la posición OFF.

El motor comienza a dar vueltas y arrancará cuando descienda la tensión de la red y transcurra el tiempo determinado por el temporizador. Deje que el sistema realice la secuencia completa de funcionamiento automático.

1. Con la carga del generador alimentando las cargas conectadas, ponga el seccionador de servicios o el interruptor del cuadro de distribución principal que alimenta tensión al interruptor automático de transferencia en la posición ON.
2. El conmutador automático transferirá de nuevo las cargas a la red pública antes de un tiempo de funcionamiento. El día se va topono y cuando la alimentación de la red pública está disponible.
3. El generador seguirá funcionando durante un minuto más para que se enfríe el motor y luego se parará.

Si el generador no se para después de transcurrir diez ciclos, ponga el conmutador del sistema en la posición OFF y póngase en contacto con el instalador o con el centro de servicio local.

De esta manera se completan los procedimientos de prueba de la operación automática. El generador doméstico arrancará automáticamente cuando se pierda la energía de la compañía proveedora de electricidad y proporcionará energía al conmutador de transferencia.

Configuración del temporizador de práctica

El generador doméstico está equipado con un temporizador de práctica que arranca el sistema y lo prueba una vez cada siete días. Durante este periodo de práctica, la unidad trabaja durante aproximadamente 20 minutos y luego se apaga. Durante el ciclo de práctica NO se produce la transferencia de cargas eléctricas (a menos que se produzca un corte en el suministro de la compañía proveedora de electricidad).

Si un tiempo de ejercicio no se ha establecido, el generador nunca ejercitará.

El panel de control incluye un botón "SET EXERCISE" (Preparar prueba) (consulte Panel de control del sistema). La fecha y la hora concretas en las que se pulsa dicho botón quedan programadas en la memoria de la tarjeta de control. Esta información se usa para iniciar automáticamente el ciclo de prueba del sistema. La leyenda "SET EXERCISE" del panel de control parpadeará hasta que se active el ciclo de prueba.

Para llevar a cabo el procedimiento para configurar la práctica (Set Exercise):

1. Elija el día y la hora en que desea que se realice la práctica del generador doméstico.
2. Ese día y a esa hora, pulse y mantenga pulsado el conmutador "Set Exercise" (Preparar prueba) durante tres segundos.

La presentación de "Ejercicio de Conjunto" se iluminará y luego se apagará para confirmar que el reloj de ejercicio ha sido puesto. Entonces suelte el botón Fijo de Ejercicio.

La unidad arrancará y correrá el ciclo de ejercicio. Durante el ciclo, "Ejercicio de Conjunto" se iluminará.

Una vez que el ciclo de ejercicio esté completo, la unidad se apagará y "Ejercicio de Conjunto" ya no se mostrará.

El ciclo de ejercicio puede ser interrumpido en cualquier momento girando el Interruptor de Sistema a APAGADO.

1. Posteriormente, la unidad arrancará y realizará su ciclo de prueba de 20 horas.

Por ejemplo, si pulsa el botón "Set Exercise" el domingo en la mañana a las 10:00 a.m., la unidad realizará un ciclo de prueba inmediato y un ciclo de prueba cada domingo a las 10:00 a.m. (+/- 1/2 hora).

La función de configuración de práctica ("Set Exercise") solo funciona si la unidad se encuentra en el modo AUTO y si se cumple este procedimiento en forma estricta. El dispositivo de prueba deberá rearmarse si el fusible de 15A se cambia o retira o si la batería de arranque se desconecta.

Si desea cambiar el día y la hora en que se realiza la práctica de la unidad, simplemente realice el procedimiento de configuración de práctica ("Set Exercise") exactamente el día y a la hora en que desea que se lleve a cabo.

Mantenimiento

Para el sistema

Antes de realizar cualquier tarea de mantenimiento en el generador, realice los siguientes pasos.

1. Fije el interruptor de potencia principal del generador en la posición OFF.
2. Fije el conmutador del sistema en la posición OFF.
3. Quite el fusible de 15 A del panel de control.
4. El panel de control recibe tensión de la red pública. Desconecte la fuente de alimentación antes de dar

mantenimiento al panel de control; retire los dos fusibles del conector.

1. Después de finalizar el mantenimiento, vuelva a colocar los fusibles en el conector, vuelva a colocar el fusible de 15 A en el panel de control, ponga el conmutador del sistema y el disyuntor en la posición ON y reinicialice el temporizador de ejercicio. Consulte la sección Configuración del temporizador de práctica en Operación.

Sistema de detección de fallas

Puede que el generador funcione durante períodos prolongados sin presencia de un operario. Por esta razón, el sistema está equipado con detectores que apagan automáticamente el generador en condiciones de riesgo potencial para el equipo (baja presión de aceite, exceso de temperatura, exceso de velocidad, etc.).

El panel de control del generador incluye una pantalla digital que muestra los códigos de fallo, como "FC_1". En la tabla se enumerará la falla detectada, el código de falla tal como se muestra en el panel de control.

Descripción de la Falla	Código de fallo
Baja tensión de la batería	FC_1
Baja presión de aceite	FC_2
Baja tensión	FC_3
El motor no arranca	FC_4
Baja Frequencia	FC_5
Sobrevelocidad del motor	FC_6
Alta temperatura	FC_7
Fallo del connectador	FC_8

Restablecimiento del sistema de detección de fallas

El operador debe restablecer el sistema de detección de fallas cada vez que se activa. Para hacerlo, ponga el conmutador del sistema en la posición OFF durante 30 segundos o más. Vuelva a poner el generador doméstico en servicio después de corregir el problema. Para hacerlo, ponga el conmutador del sistema en la posición AUTO. Posteriormente, instale el fusible de 15 A en el panel de control y reinicialice el temporizador de ejercicio. Consulte la sección Configuración del temporizador de práctica en Operación.

Baja tensión de la batería (FC_1)

Este fallo se indica mediante el número de fallo FC_1. Esta situación se produce cuando el generador no puede arrancar porque la energía de la batería de arranque se encuentra por debajo de la necesaria para poner el motor en funcionamiento. Las causas de este problema podrían ser una batería defectuosa o una falla en el circuito de carga lenta.

Para solucionar el problema, póngase en contacto con el centro de servicios local para comprobar la calidad de carga lenta de la batería. Quite el fusible de 15 A y desconecte la batería del generador. Lleve la batería a una tienda de baterías local para que la analicen.

Cambie la batería si es necesario; consulte Batería en la sección Consideraciones finales para la instalación en el Manual de instalación. Después reinicialice el sistema de detección de fallos, como se describió previamente.

Baja presión de aceite (FC_2)

Este fallo se indica mediante el número de fallo FC_2. La unidad está equipada con un presostato de aceite que utiliza contactos normalmente cerrados y que se mantienen abiertos por la presión del aceite del motor durante el funcionamiento. En caso de que la presión de aceite caiga debajo del rango de 8 psi, los contactos se cierran y el motor se para.

Para solucionar el problema de baja presión de aceite, añada el aceite recomendado hasta que el nivel llegue a la marca FULL de la varilla de nivel de aceite.

Si la baja presión de aceite continúa, el motor arrancará y después volverá a pararse. El número de fallo aparecerá. En este caso, póngase en contacto con un distribuidor autorizado.

Baja tensión (FC_3)

Este fallo se indica mediante el número de fallo FC_3. Esta situación puede ser debida a una restricción del caudal de combustible, un cable de señales roto o desconectado, un fallo de los devanados del alternador, el hecho de estar abierto el interruptor del panel de control o una sobrecarga del generador de reserva doméstico.

Para solucionar el problema, póngase en contacto con el centro de servicios local.

El motor no arranca (FC_4)

Este fallo se indica mediante el número de fallo FC_4. Esta función evita que el generador se dañe si está continuamente intentando arrancar a pesar de que existe otro problema, como por ejemplo que no haya suministro de combustible. Cada vez que se da al sistema la instrucción de arrancar, la unidad realiza el arranque manual durante 10 segundos, luego hace una pausa de 10 segundos, realiza el arranque manual durante 10 segundos, hace una pausa de 10 segundos y repite la acción. Si el sistema no comienza a producir electricidad después de aproximadamente 2 minutos, la unidad deja de realizar el arranque manual.

Asegúrese de que el interruptor principal del generador está en la posición ON (cerrado), de forma que los cables detectores verifiquen que la unidad está en funcionamiento.

La causa más probable de este problema es la falta de suministro de combustible. Compruebe las válvulas de paso de combustible interna y externa para asegurarse de que estén totalmente abiertas. Otras causas podrían ser las bujías defectuosas, una falla en el sistema de ignición del motor o que el filtro de aire del motor esté obstruido. Es posible que deba consultar al instalador para solicitar asistencia si no logra solucionar estos problemas.

Baja frecuencia (FC_5)

Este fallo se indica mediante el número de fallo FC_5. Esta función protege los dispositivos conectados al conector desconectando el generador si el motor funciona por debajo de 55 Hz durante tres segundos.

Esta condición puede ser debida al fallo de un componente del motor. Para solucionar el problema, póngase en contacto con el centro de servicios local.

Sobrevelocidad del motor (FC_6)

Este fallo se indica mediante el número de fallo FC_6. Esta función protege los dispositivos conectados al conmutador de transferencia apagando el generador si el motor trabaja a una velocidad superior al límite preestablecido. La falla por sobrevelocidad se detecta de la siguiente forma:

• Si la frecuencia de salida del generador es de 65 a 70 Hz, durante tres segundos, el generador se para.
• Si la frecuencia de salida del generador es más de 70 Hz, el generador se para inmediatamente.

Esta condición se debe al fallo de un componente del motor. Para solucionar el problema, póngase en contacto con el centro de servicios local.

Alta temperatura (FC_7)

Este fallo se indica mediante el número de fallo FC_7. Los contactos del interruptor de temperatura están normalmente abiertos. Si la temperatura del motor excede aproximadamente los 149 °C (300 °F), se detecta la falla y el motor se apaga.

Entre las causas más comunes de esta situación se encuentran la operación del motor con todas las puertas de acceso retiradas, la obstrucción de la entrada de aire o de la salida del escape, o suciedad en las aletas de enfriamiento del cilindro del motor.

Para solucionar el problema, retire la suciedad acumulada o las obstrucciones y asegúrese de que el motor se enfríe. Asegúrese de que la puerta de servicios del aceite o la del panel de control se encuentren instaladas siempre que la unidad esté en funcionamiento.

Fallo del conector (FC_8)

Este fallo se indica mediante el número FC_8 (si el conector dispone de sistemas de detección de fallos). Para solucionar el problema, póngase en contacto con el centro de servicios local.

Mantenimiento del generador

La garantía del generador no cubre artículos que hayan sido sometidos al abuso o negligencia por parte del operador. Para recibir el valor total de la garantía, el operador debe dar mantenimiento al sistema de acuerdo con las indicaciones del manual del operario del motor.

Todos los ajustes se deben llevar a cabo al menos una vez por temporada. Siga los requisitos del Manual del operario del motor.

El mantenimiento del generador consiste en conservar la unidad limpia y seca. Opere y almacene la unidad en un ambiente limpio y seco donde no esté expuesta al polvo, suciedad, humedad o vapores corrosivos. Las ranuras del aire de enfriamiento del generador no deben

estar tapadas con nieve, hojas o cualquier otro material extraño. Para evitar que el generador sufra daños debido al recalentamiento, mantenga en todo momento las entradas y salidas de refrigeración de la carcasa limpias y despejadas.

Verifique que la unidad sea limpiada con frecuencia y lávela cuando observe polvo, suciedad, aceite, humedad u otras sustancias extrañas en la superficie exterior. Inspeccione las aberturas de entrada y salida de aire por debajo y por fuera de la carcasa para comprobar que el aire pueda circular libremente.

NO recomendamos el uso de mangueras de jardín para limpiar el generador. El agua podrá introducirse en el motor y causar problemas.

El sistema se llena con el aceite sintético recomendado (API SJ/CF 5W-30). Esta medida permite configurar el sistema en una amplia gama de condiciones de temperatura y climáticas.

Cambio de aceite del motor

ATENCIÓN: Evite el contacto prolongado o repetido de la piel con aceite usado de motor.

• El aceite usado de motor ha sido asociado al cáncer de piel en ciertos animales de laboratorio.
• Lave completamente las áreas expuestas con jabón y agua.

MANTENER FUERA DEL ALCANCE DE LOS NIÑOS. NO CONTAMINE. CONSERVE LOS RECURSOS. DEPOSITE EL ACEITE USADO EN UN PUNTO DE RECOGIDA.

1. Sitúe el conmutador del sistema del generador en la posición OFF.
2. Quite el fusible de 15 A del panel de control.
3. Coloque la manguera de vaciado de aceite en un recipiente homologado.
4. Retire el accesorio de latón del extremo de la manguera de vaciado.

Para llenar el motor de aceite:

Utilice aceite sintético del grado recomendado y siga las instrucciones de llenado de aceite que se indican en el Manual del operario del motor.

Después de finalizar el mantenimiento del motor, vuelva a colocar el fusible de 15 A en el panel de control, ponga el conmutador del sistema y el disyuntor en la posición AUTO y reinicialice el temporizador de ejercicio. Consulte la sección Configuración del temporizador de práctica.

Consulte el Manual del operario del motor para saber el aceite y los intervalos de cambio de aceite recomendados.

A continuación se muestra la ubicación del orificio de vaciado de aceite (B) y del filtro de aceite (A):

Cambie el aceite cuando el motor siga estando caliente después de haber funcionado, como se describe en el Manual del operario del motor.

1. Cuando haya vaciado todo el aceite, vuelva a colocar el accesorio de latón en la manguera.
2. Añada aceite. Consulte más adelante.

AVISO: Si intenta arrancar el motor antes de llenarlo con el aceite recomendado, provocará un fallo del equipo.

• Consulte la información de llenado de aceite y combustible en la sección Mantenimiento y en el manual del operario.
• El daño a la generadora, resultado de la desatención a esta precaución, no será cubierto por la garantía.

El mantenimiento de baterías debe ser realizado o supervisado por personal informado sobre baterías y las precauciones necesarias. Mantenga al personal no autorizado lejos de las baterías.

Servicio de la batería

Si es necesario realizar el servicio de la batería, proceda de la siguiente forma:

1. Fije el conmutador del sistema del generador en la posición OFF.
2. Quite el fusible de 15 A del panel de control.
3. Dé mantenimiento o cambie la batería si es necesario. Consulte Batería en la sección Consideraciones finales para la instalación en el manual de instalación para obtener información sobre la batería necesaria.
4. Conecte el conductor rojo de la batería al terminal positivo de la misma (marcado como POSITIVE, POS o (+)).
5. Conecte el cable de energía de la batería (cable N.° 13) que se muestra como (C) bajo del terminal positivo de la batería (marca como POSITIVE, POSó (+)):
6. Conecte el conductor negro de la batería al terminal negativo (marca como NEGATIVE, NEGó (-)).

ADVERTENCIA Las patillas de las baterías, los terminales y los accesorios relacionados contienen plomo y compuestos de plomo - sustancias químicas declaradas cancerígenas y causantes de malformaciones congénitas por el Estado de California. Lávese las manos después de manipular estos elementos.

1. Compruebe que los elementos de fijación en los terminales negativo y positivo de la batería estén perfectamente apretados.
2. Instale el fusible de 15 A en el panel de control.
3. Fije el conmutador del sistema del generador en la posición AUTO.
4. Reinicialización del temporizador de prueba. Consulte Configuración del temporizador de práctica.

NO CONTAMINE. CONSERVE LOS RECURSOS. DEPOSITE EL BATERÍA USADO EN UN PUNTO DE RECOGIDA.

Cargar la batería

Si es necesario realizar el cargar de la batería, proceda de la manera siguiente:

1. Fije el conmutador del sistema del generador en la posición OFF.
2. Quite el fusible de 15 A del panel de control.
3. Desconecte el cable negativo de la batería al terminal negativo (marca como NEGATIVE, NEGó (-)).

AVISO Si no se desconecta el cable negativo de la batería, se provocará una avería.

• NO intente arrancar en puente la generador.
• El daño a la generator, resultado de la desatención a esta precaución, no será cubierto por la garantía.

ADVERTENCIA: Las baterías almacenadas producen hidrógeno explosivo cuando están siendo recargadas. Una pequeña chispa puede encender el hidrógeno y causar una explosión. El fluido de electrolito de la batería contiene ácido y es extremadamente cáustico.

El contacto con el fluido de la batería puede causar quemaduras químicas severas.

Las baterías presentan un riesgo de descarga eléctrica y de elevada corriente de cortocircuito.

• NO deseche la batería tirándola al fuego. Recicle la batería.
• No permita llama abierta, chispa, calor, o encienda un cigarrillo durante y por varias horas después de haber recargado la batería.
• NO abra ni manipule la batería.
• Utilice gafas de protección, y delantal, botas y guantes de goma.
• No lleve relojes, anillos ni otros objetos metálicos.
• Utilice herramientas con mangos aislados.
• Cargue la batería con un cargador a 2 A hasta alcanzar una carga de 12 V. NO supere 13,7 V de tensión cuando cargue la batería.
• Conecte el cable negativo de la batería al terminal negativo (marcado como NEGATIVE, NEG o (-)).
• Compruebe que los elementos de fijación en los terminales negativo y positivo de la batería están perfectamente apretados.
• Instale el fusible de 15 Amperios en el panel de control.

ATENCIÓN: Con el interruptor en la posición AUTO, el motor puede comenzar a dar vueltas y arrancar en cualquier momento sin previo aviso.

• Para evitar posibles lesiones que pudieran ser provocadas por dichos arranques repentinos, siempre ponga el conmutador del sistema en OFF cuando realice operaciones de mantenimiento en el sistema.
• Retire el fusible de 15 Amperios antes de realizar trabajos en el generador, en el conmutador de transferencia o en lugares cercanos a estos equipos.
• Fije el conmutador del sistema del generador en la posición AUTO.
• Reinicialización del temporizador de prueba. Consulte Configuración del temporizador de práctica.

Para limpiar el generador

AVISO: El tratamiento inadecuado del generador puede dañarlo y acortar su vida productiva.

• No exponga el generador a una humedad excesiva, polvo, suciedad o vapores corrosivos.
• NO inserte cualquier objeto a través de las ranuras de enfriamiento.
• Fije el conmutador del sistema del generador en la posición OFF.
• Quite el fusible de 15 A del panel de control.
• Limpiar el generador:
• Utilice un trapo húmedo para limpiar las superficies exteriores.
• Puede usar un cepillo de cerdas suaves para retirar la suciedad endurecida, aceite, etc.
• Puede usar una aspiradora para eliminar suciedad y residuos sueltos.
• Puede usar aire a baja presión (que no exceda los 25 psi) para eliminar la suciedad. Inspeccione las ranuras para aire de enfriamiento y la abertura del generador. Estas aberturas deben mantenerse limpias y despejadas.
• Instale el fusible de 15 amperios en el panel de control.
• Fije el conmutador del sistema del generador en la posición AUTO.
• Reinicialización del temporizador de prueba. Consulte Configuración del temporizador de práctica.

En caso de que sea necesario consultar al servicio técnico respecto a servicios o reparaciones de esta unidad, usted debe tener disponible la siguiente información:

1. Obtenga el número de modelo y número de serie de la unidad de la etiqueta de datos. Consulte Controles para localizar la etiqueta o consulte la información registrada en la portada del manual de instalación.
2. Obtenga los nombres de identificación del motor de la etiqueta del motor. Consulte el manual del operario del motor para localizar esta información. Observe que en este manual se describen unidades motores, por lo que es posible que su motor sea diferente al que se muestra.

Almacenamiento

El generador doméstico está diseñado para una operación de respaldo continuo. Como tal, no hay necesidad de tomar precaución alguna con relación al almacenamiento. Sin embargo, si fuera necesario mantener el sistema fuera de servicio durante un tiempo prolongado, llame al Servicio técnico al 888 575-8226, entre 8:00 a.m. y 5:00 p.m. hora del centro de EE.UU. para obtener recomendaciones específicas. Consulte el manual del operario del motor para obtener más información.

Problemas

Problemas	Causa	Corrección
El motor está的功能ado pero no hay榉ida de c.a. disponible.	1. El interruptor automatístico está abierto o defectuoso.	1. Restablezca el interruptor automatístico o reemplácelo.
	2. Fallo en el panel de control del generator.	2. Consulte al serviceo.
	3. Las conexiones de cableado son inadequadas o el conmutador de transfurencia está defectuoso.	3. Verifiuelo y repárelo.
El motor funciona cuando noiene�能pergo "se atasca" cuando se conectan las cargas.	1. Hay un cortocircuito en una de las cargas connectadas.	1. Desconnecte la energia que está en cortocircuito.
	2. El generador está sobrecargado.	2. Desconnecte la energia.
	3. Hay un circuito del generador en cortocircuito.	3. Consulte al serviceo.
	4. La presión o mezcla de combustible es incorrecta.	4. Consulte la sección Elsystema de combustible gaseoso del manual de instalación.
El motor no arranca o arranca pero funciona con dificultad.	1. Falta un fusible de 15 Amperios o está fundido.	1. Instale un fusible de 15 Amperios (nuevo).
	2. No hay combustible.	2. Abra la o las valvulas de combustible; verifie el tanque de propano.
	3. La batería presente una falla.	3. Reemplace la batería.
	4. Filtro de aire atascado.	4. Limpie o reemplace filtro de aire.
El motor se apaga durante la operation.	1. No hay combustible.	1. Verifiue las valvulas de combustible, llene el tanue de propano.
	2. La pantalla digital del panel de control muestra un número de fallo.	2. Consulte la sección Sistema de detectación de fallas.
Pérdida de potencia en los circuitos.	1. El interruptor automatico del generator está abierto.	1. Restablezca el interruptor automatético.
	2. Problemas en el interruptor de transfurencia.	2. Consulte el manual del interruptor de transfurencia.

Garantía

Garantía limitada

Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo algún componente del equipo que presente defectos de materiales y/o mano de obra. Los gastos de viaje se reembolsan según lo establecido en el documento Pautas de la garantía de Briggs & Stratton, a los distribuidores de Briggs & Stratton autorizados para realizar las reparaciones cubiertas por la garantía correspondiente. El periodo de vigencia y las condiciones de esta garantía son los que se estipulan a continuación. Para obtener servicios en garantía, localice el distribuidor de servicios autorizado más próximo en nuestro mapa de distribuidores, en BRIGGSandSTRATTON.COM.

NO EXISTE NINGUNA OTRA GARANTÍA EXPLÍCITA. LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE

COMERCIABILIDAD O IDONEIDAD PARA UN FIN CONCRETO, SE LIMITAN A UN AÑO A PARTIR DE LA FECHA DE COMPRA O AL LÍMITE DE TIEMPO PERMITIDO POR LA LEY. QUEDAN EXCLUIDAS TODAS LAS GARANTÍAS IMPLÍCITAS. QUEDA EXCLUIDA LA RESPONSABILIDAD POR DAÑOS SECUNDARIOS Y DERIVADOS HASTA EL LÍMITE PERMITIDO POR LA LEY. Algunos países o estados no permiten limitar la duración de una garantía implícita ni excluir o limitar los daños secundarios y derivados. Por tanto, es posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Esta garantía le otorga determinados derechos legales y es posible que tenga otros derechos que pueda variar de un país o estado a otro.

Período de garantía

5 años o 1.800 horas, lo que suceda antes

El periodo de garantía comienza en la fecha de compra del primer consumidor o usuario comercial final y se prolonga durante el tiempo especificado en la tabla.

NO ES NECESARIO REGISTRAR LA GARANTÍA PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU RECIBO DE COMPRA. SI NO APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL, SE UTILIZARÁ LA FECHA DE FABRICACIÓN DEL PRODUCTO PARA DETERMINAR EL PERÍODO DE GARANTÍA.

Esperamos que disfrute de nuestra garantía y le pedimos disculpas por las molestias causadas. Cualquier distribuidor de servicios autorizado puede llevar a cabo reparaciones en garantía. La mayoría de las reparaciones en garantía se gestionan normalmente, pero algunas veces la solicitud de servicios en garantía puede no ser procedente. Por ejemplo, la garantía no será válida si el equipo presenta daños debidos al mal uso, la falta de mantenimiento, el transporte, la manipulación, el almacenamiento o la instalación inadecuados. De forma similar, la garantía quedará anulada si se ha borrado la fecha de fabricación o el número de serie del equipo, o si el equipo ha sido alterado o modificado. Durante el período de garantía, el distribuidor de servicios autorizado podrá reparar o sustituir, a su libre elección, cualquier pieza que, previa inspección, sea defectuosa en condiciones normales de uso y servicio. Esta garantía no cubre las reparaciones y equipos que se detallan a continuación:

• Desgaste normal: Al igual que cualquier otro aparato mecánico y motores, los equipos de uso en exteriores necesitan piezas y mantenimiento periódicos para funcionar correctamente. Esta garantía no cubre las reparaciones cuando el uso normal haya agotado la vida útil de una pieza concreta del equipo.
• Instalación y mantenimiento: Esta garantía no cubre los equipos ni las piezas cuya instalación sea incorrecta o no haya sido autorizada, ni aquellos que hayan sido objeto de cualquier tipo de alteración, mal uso, negligencia, accidente, sobrecarga, exceso de velocidad o mantenimiento, reparación o almacenamiento inadecuados que, a nuestro juicio, haya afectado negativamente a su funcionamiento y su fiabilidad. La garantía tampoco cubre el mantenimiento normal, como los ajustes y la limpieza, o la obstrucción del sistema de combustión (debido a materias químicas, suciedad, carbón, cal, etc.).
• Otras exclusiones: Quedan excluidos de esta garantía la batería de arranque, los elementos accesorios, el desgaste de elementos tales como medidores de aceite, juntas tóricas, filtros, fusibles, bujías, etc., así como los daños derivados de accidentes, uso indebido, modificaciones, alteraciones, servicio inadecuado, congelación o deterioro químico. Esta garantía excluye los fallos debidos a hechos fortuitos y otros acontecimientos de fuerza mayor que escapen al control del fabricante. También se excluyen los equipos usados o reacondicionados y los destinados a demostraciones; los equipos utilizados como fuente principal de energía en lugar de un servicio público, los equipos utilizados en usos móviles o de alquiler, así como cualquier equipo sanitario asignado al mantenimiento de las constantes vitales.

La caja tiene garantía contra óxido y corrosión de la superficie durante el primer año del periodo de garantía.

Óxido y corrosión de la superficie se define como cualquier óxido o corrosión que haya penetrado en la pintura pero que no haya penetrado en la subestructura metálica.

La caja tiene garantía contra corrosión integral durante los primeros dos años del periodo de garantía.

Corrosión integral se define como óxido o corrosión que haya penetrado completamente a través de la pintura y de la subestructura metálica.

La caja no tiene garantía contra óxido o corrosión de la superficie o contra corrosión integral que pueda ser consecuencia de una instalación inadecuada, del daño a las superficies pintadas que afecte las propiedades de prevención contra corrosión de la pintura, o si la unidad es instalada en entornos que expongan al generador a altos niveles de agentes corrosivos.

Los términos de la garantía entran en vigor el 1 de noviembre de 2009. Sustituyen a todas las garantías sin fecha y a las de fecha anterior al 1 de noviembre de 2009. 207905S, Rev. D, 2 noviembre 2009.

Especificaciones del producto

15 vatios

Corrente de cargo nominal máima* a 25°C (77°F) (PL):
a 240 Voltios	62.5 Amperios
Tensión de c.a. nominal	240 Voltios
Fases	Monofásico
Frecuencia nominal	60 Hz
Rango operativo normal	-28.8°C (-20°F) to 40°C (104°F)
Nivel de ruido	65 dB(A) at 7 m (23 pies con cargo completa
Peso de envío del sistema	295 kg (650 lb)

• Los valores nominales de gas natural dependerán del combustible específico, pero por lo general se incluyen entre el 10 y el 20% por debajo de los valores nominales para PL.

20 vatios

Corriente de cargo nominal máima* a 25°C (77°F) (PL):
a 240 Voltios	83.3 Amperios
Tensión de c.a. nominal	240 Voltios
Fases	Monofásico
Frecuencia nominal	60 Hz
Rango operativo normal	-28.8°C (-20°F) to 40°C (104°F)
Nivel de ruido	68 dB(A) at 7 m (23 pies con cargo completa
Peso de envío del sistema	287 kg (632 lb)

• Los valores nominales de gas natural dependerán del combustible específico, pero por lo general se incluyen entre el 10 y el 20% por debajo de los valores nominales para PL.

15,000 a 20,000 vatios

grupo electrógeno
