MANUAL DE USUARIO AX860I 80PLUS PLATINUM CORSAIR
Enhorabuena por la compra de su nueva fuente de alimentación ATX digital Professional Series AX1200i de Corsair.
La fuente de alimentación Corsair AX1200i cuenta con un nuevo diseño revolucionario. Se trata de un verdadero avance respecto a las fuentes de alimentación de diseño tradicional y sus funciones harán que ensamblar el PC de sus sueños sea una experiencia realmente agradable. La fuente AX1200i introduce nuevas y apasionantes tecnologías, por lo que le aconsejamos leer la descripción a continuación para obtener más información.
Características del producto
Potencia con control digital
A diferencia de las fuentes de alimentación de diseño tradicional, el modelo Corsair AX1200i utiliza un procesador digital de señal, o DSP, para una eficacia óptima y una regulación más ajustada del voltaje, lo que mejora la estabilidad general del sistema y la fiabilidad de los componentes.
Funcionamiento silencioso y eficaz
El cambio al control digital proporciona mayor eficiencia energética. El modelo AX1200i cuenta con la certificación 80 PLUS® Platinum, que resulta en una menor generación de calor y un perfil de ventilador más silencioso. La eficiencia de la fuente AX1200i es tal, que el ventilador ni siquiera gira durante cargas de trabajo bajas, lo que ofrece un suministro de corriente totalmente silencioso.
Corsair Link™
La función Corsair Link™ incorporada le permite conocer en cualquier momento dado el rendimiento de la fuente AX1200i y le permite ajustar rápidamente su funcionamiento. Mediante el uso de herramientas de diagnóstico inspiradas en las que se utilizan en servidores, se supervisa en tiempo real la eficiencia energética, el uso de potencia, los puntos de protección frente a picos de corriente y los perfiles de ventilador.
Un diseño excepcional
Los cables completamente modulares facilitan la instalación, y el interruptor de autocomprobación le permite determinar rápidamente si la fuente AX1200i está funcionando normalmente, incluso antes de conectar cables a la placa base.
Tecnología y beneficios
- Control digital
La fuente de alimentación ATX digital AX1200i incorpora una avanzada arquitectura de control que genera una extraordinaria respuesta dinámica. Incluye también un motor totalmente digital que proporciona un desempeño excepcional sobre la marcha en todo el rango operativo, al tiempo que mantiene un funcionamiento estable.
• Eficiencia 80 PLUS® Platinum
El sofisticado diseño eléctrico, que incorpora un control digital híbrido avanzado con un sistema magnético de última tecnología, proporciona una eficiencia energética extremadamente alta (mínimo de 92%).
- Protección contra picos de corriente seleccionable por el usuario
La AX1200i cuenta con un raíl único de +12V y 100,4 A (1204,8 vatios), que la convierte en la fuente de alimentación ideal para sistemas de rendimiento ultraelevado con varias GPU, utilizando como base CPU de gran potencia. Si prefiere una arquitectura con raíles múltiples, los puntos de conmutación de la protección contra picos de corriente PCI-E pueden configurarse individualmente a través del software Corsair Link™ Dashboard.
• Excelente regulación del voltaje CC
Gracias a su diseño digital, la fuente de alimentación AX1200i proporciona una estabilidad de corriente excepcional en todas las condiciones de carga y compensa automáticamente las caídas de tensión del cable de salida CC, asegurando una regulación óptima del voltaje CC, sin los inconvenientes de ruido y fluctuación eléctrica, respuesta transitoria y estabilidad del conversor asociados a las fuentes de alimentación de diseño tradicional.
- Bajo nivel de ruido y fluctuación eléctrica de la salida CC
La fuente de alimentación AX1200i incluye una regulación individual CC-CC para raíles de 3,3 V, 5 V y 12 V; así como una rectificación sincrónica secundaria, al utilizar transistores de efecto de campo metal-óxido-semiconductor, o MOSFET, que presentan pérdidas menores que los sistemas de rectificación tradicionales. Su avanzada placa de circuito integrado modular de cuatro capas con conectores asegura un mejor retorno a tierra, una resistencia reducida y caídas de tensión menores. Esto, combinado con la optimización del recorrido del circuito y avanzadas técnicas de filtrado, ayuda a reducir el ruido y la fluctuación eléctrica.
- Cantidad de componentes reducida y mayor fiabilidad
El control digital de la AX1200i, elimina los diversos componentes externos que suelen requerir las fuentes de alimentación más tradicionales y ofrece una solución de tamaño reducido, de alta densidad y fiabilidad que le permite ganar espacio para añadir otras funciones, como la supervisión de parámetros y el control de la alimentación en tiempo real.
Facilidad de uso
- Sistema de cables completamente modular
El sistema de cables completamente modular y compacto le permite disfrutar de la máxima flexibilidad al construir o mejorar su PC, y proporciona una circulación óptima del aire dentro de la caja. Esto le permite utilizar solo los cables que necesita, reduciendo así el cableado y optimizando la refrigeración del sistema.
• Nivel de ruido ultrabajo
La fuente de alimentación AX1200i está equipada con un ventilador deruido reducido, con control térmico de 140 mm, y utiliza técnicas sofisticadas para mejorar la refrigeración y reducir el ruido. Esto incluye una placa de circuito integrado especialmente diseñada que canaliza el flujo de aire para reducir la presión trasera y optimizar el efecto refrigerante del flujo de aire. El ventilador permanece apagado en condiciones de carga moderada y puede controlarse a través de una interfaz gráfica.
- Interruptor de autodiagnóstico
La fuente de alimentación puede validarse antes de la instalación del sistema mediante un interruptor de autodiagnóstico, que confirma que todos los raíles de voltaje de
salida de CC se encuentren presentes y que el ventilador esté funcionando.
Seguridad y protección
• Protección frente a sobrevoltaje (OVP)
Se requiere una protección frente a sobrevoltaje para las salidas CC de 12 V, 5 V y 3,3 V para cumplir con la especificación ATX. La OVP cierra la fuente de alimentación en caso de que las salidas CC excedan un nivel predeterminado por el fabricante. Los niveles mínimos de voltaje necesarios para el cumplimiento de la especificación son: 13,4 V para raíles de +12 V, 5,74 V para el raíl de +5 V y 3,76 V para el raíl de 3,3 V.
• Protección contra picos de corriente (OCP)
La fuente de alimentación AX1200i incluye una OCP en los raíles de 3,3 V, 5 V y 12 V. La OCP asegura que la salida de los raíles de voltaje de CC se mantenga dentro de niveles seguros. La fuente de alimentación AX1200i puede configurarse como una solución OCP de raíl único o con múltiples raíles.
• Protección frente a recalentamiento (OTP)
La OTP asegura que la fuente de alimentación se apague cuando la temperatura interna alcanza un nivel determinado. Este aumento de la temperatura suele deberse a una sobrecarga de corriente interna o un fallo en el ventilador.
• Protección frente a cortocircuitos (SCP)
Un cortocircuito se define como cualquier impedancia de salida menor a 0,1 ohmios. Entre otras funciones, la SCP asegura que su fuente de alimentación se apague si ocurre un cortocircuito entre los raíles de 3,3V, 5 V y 12 V y cualquier otro raíl, o con la toma a tierra. También se asegura de que la unidad o los componentes de su PC no sufran ningún daño en caso de cortocircuito.
Características técnicas de la fuente de alimentación
• 200 mm (ancho) x 86 mm (alto) x 150 mm (fondo)
• Tiempo medio entre fallos (MTBF): 100 000 horas
Contenido del paquete
- Fuente de alimentación
Professional Series de Corsair
• Juego de cables modulares
• Manual del usuario
• Cable de alimentación de CA - Abrazaderas
• Tornillos de montaje
- Etiqueta Corsair
- Bolsa de transporte
• Cable de interfaz digital Corsair Link™
• USB Dongle Corsair Link™
Configuración de cables Corsair
| AX1200i | |||
| Cantidad | Longitud | Conector/Cable | |
| 1 | 610mm ± 10mm | 1 | Cable ATX 24 PATILLAS (20+4) |
| 2 | 650mm ± 10mm | 1 | Cable EPS/ATX12V 8 PATILLAS (4+4) |
| 6 | 600mm ± 10mm | 1 | Cable PCI-E 8 PATILLAS (6+2) |
| 3 | 700mm ± 10mm | 4 | CABLE SATA (4 SATA) |
| 1 | 850mm ± 10mm | 4 | CABLE SATA (4 SATA) |
| 3 | 750mm ± 10mm | 4 | Cable periférico (4 PATILLAS) |
| 2 | 101mm ± 5mm | 1 | Cable para unidad de disco flexible (4 PATILLAS) |
| 1 | 800mm ± 10mm | 1 | Cables PMBUS (4 PATILLAS) |
Eficiencia de la fuente de alimentación
line

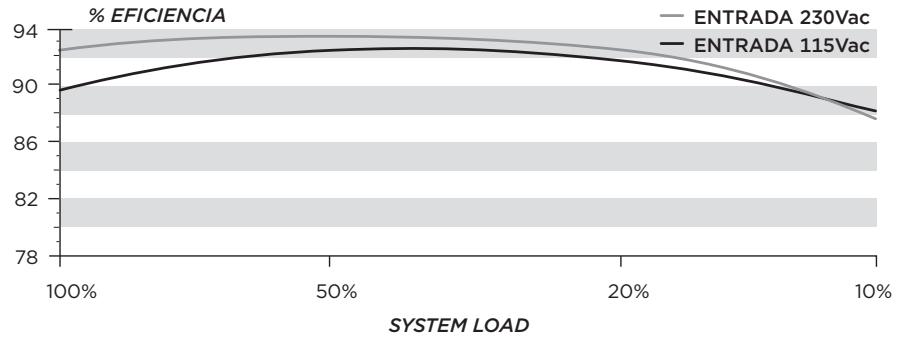

| SYSTEM LOAD | ENTRADA 230Vac | ENTRADA 115Vac | | ----------- | -------------- | -------------- | | 100% | 93.5 | 90.0 | | 50% | 94.0 | 93.5 | | 20% | 93.5 | 93.0 | | 10% | 89.0 | 88.5 |Fuente de alimentación Ruido de Ventilador Curva
line

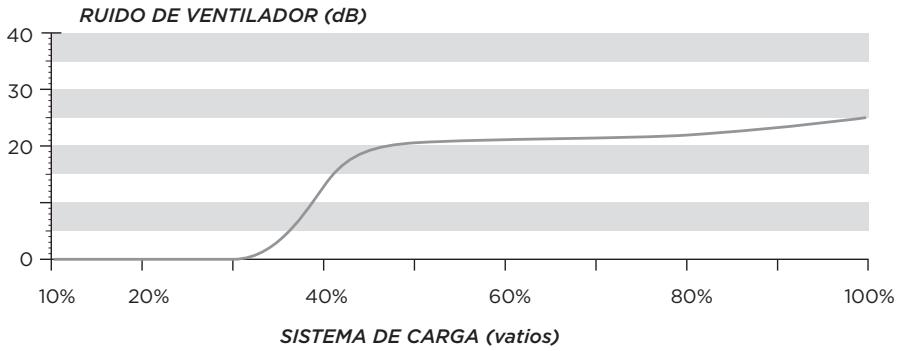

| SISTEMA DE CARGA (vátios) | RUIDO DE VENTILADOR (dB) | | ------------------------- | ------------------------ | | 10% | 0 | | 20% | 0 | | 30% | 0 | | 40% | 18 | | 60% | 21 | | 80% | 22 | | 100% | 25 |Utilización de la función de autodiagnóstico
SELF TEST
Para poder utilizar la función de autodiagnóstico, siga los siguientes pasos.
- Conecte la fuente de alimentación a una toma de corriente CA y coloque el interruptor ubicado en la parte trasera en la posición de ENCENDIDO (I).
- Presione el botón de autodiagnóstico en la parte lateral del conector modular de la fuente de alimentación.
- Si el botón alumbra en color verde y el ventilador gira durante un momento, está todo listo.
- Si el botón alumbra en color rojo o no se enciende, póngase en contacto con el servicio de atención al cliente de Corsair para obtener asistencia técnica.
Instalación de su nueva AX1200i
Paso A: Retirada de una fuente de alimentación anterior
Si está ensamblando un sistema nuevo a partir de cero, vaya al paso B directamente.
- Desenchufe el cable de alimentación de CA de la toma de corriente o del SAI, y de la fuente de alimentación antigua.
- Desconecte todos los cables de alimentación de la tarjeta de vídeo, la placa base y demás dispositivos periféricos.
- Siguiendo las instrucciones del manual de la caja o bastidor de su ordenador, desinstale la fuente de alimentación actual.
- Vaya al paso B.
Paso B: Instalación de la fuente de alimentación Professional Series de Corsair
- Asegúrese de que el cable de toma de corriente CA de la fuente de alimentación está desenchufado.
- Siga las indicaciones en el manual del bastidor e instale la fuente de alimentación con los tornillos suministrados.
- El cable de alimentación principal de 24 patillas cuenta con una unidad extraíble de 4 patillas, lo que permite conectarlo a un zócalo de 24 o de 20 patillas en la placa base.
a. De este modo, si su placa base cuenta con un zócalo de 24 patillas, puede conectar el cable de alimentación principal de 24 patillas directamente a la placa base.
b. En cambio, si el zócalo de la placa base es de 20 patillas, debe extraer primero el cable de 4 patillas del conector de 24 patillas y, a continuación, conectar el cable de 20 patillas a la placa base sin utilizar el conector de 4 patillas. - Conecte el cable +12V (EPS12V) de ocho patillas a la placa base.
a. Si la placa base tiene un zócalo de +12V de 8 patillas, conecte el cable de 8 patillas directamente a la placa.
b. Si la placa base cuenta con un zócalo de cuatro patillas, desacople el cable de cuatro patillas del de ocho patillas y conecte este cable de cuatro patillas directamente a la placa base.
ADVERTENCIA: El conector de 4 patillas extraíble que forma parte del conector principal de 24 patillas no es del tipo "P4" o "+12 V". Si inserta este conector en un zócalo destinado a un conector "P4" o "+12 V", puede ocasionar daños considerables.
- Conecte los cables de periféricos, PCI-Express y SATA.
a. Conecte los cables de periféricos a los zócalos de alimentación de sus unidades de disco duro y CD-ROM/DVD-ROM.
b. Conecte los cables SATA a los zócalos de alimentación SATA SSD o de su unidad de disco duro.
c. Si fuera necesario, conecte los cables PCI-Express a los zócalos de alimentación de las tarjetas de vídeo PCI-Express.
d. Conecte los cables de periféricos a todos aquellos periféricos que requieran un conector pequeño de 4 patillas.
e. Asegúrese de que todos los cables están firmemente conectados. Guarde los cables modulares que no vaya a utilizar; podría necesitarlos en el futuro.
- Conecte el cable de alimentación CA a la fuente de alimentación y enciéndala pulsando el interruptor a la posición de ENCENDIDO (marcada con "I").
Utilización de Corsair Link™ con su nueva AX1200i

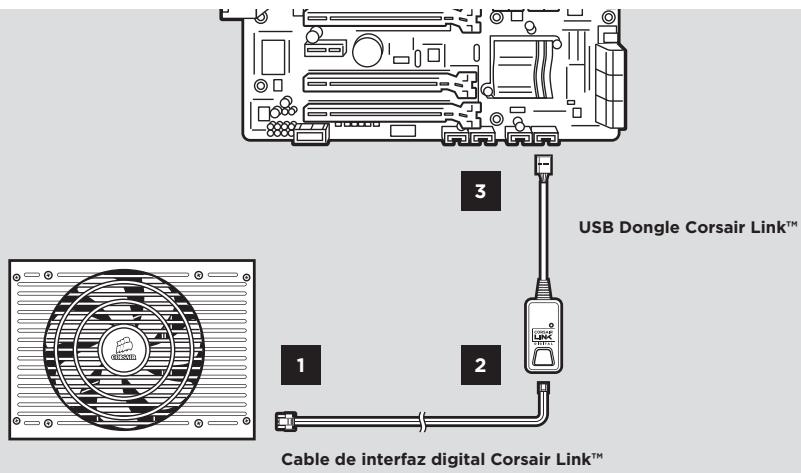

Para poder supervisar su nueva fuente de alimentación con Corsair Link ^™ , antes debe conectarla al cabezal USB interno utilizando el Cable de interfaz digital y el USB Dongle.
- Conecte un extremo del Cable de interfaz digital al COMM PORT de la AX1200i, que se muestra en la imagen:
COMM PORT
- Conecte el otro extremo del cable a la llave USB, como se muestra a continuación.
- Conecte el otro extremo de la llave USB al cabezal USB de su placa base. (Consulte el manual de su placa base para obtener información acerca de las ubicaciones y la compatibilidad).
Información de seguridad importante PRECAUCIÓN: PELIGRO DE DESCARGA ELÉCTRICA.
- Realice la instalación según las instrucciones del fabricante y las advertencias de seguridad. De lo contrario, puede dañar la fuente de alimentación o el sistema, y provocarse lesiones graves o la muerte.
- La fuente de alimentación tiene un voltaje alto. No abra la caja de la fuente de alimentación ni intente repararla porque no contiene ningún componente que el usuario pueda cambiar.
- Este producto se ha diseñado para uso en interiores.
- No utilice la fuente de alimentación cerca del agua, ni en entornos con una temperatura o humedad elevadas.
- No realice la instalación cerca de fuentes de calor, como radiadores, estufas u otros aparatos que produzcan calor.
- No introduzca ningún objeto en las rejillas de ventilación o la zona del ventilador.
- No modifique los cables ni los conectores incluidos con esta fuente de alimentación.
- Si esta fuente de alimentación usa cables modulares, utilice únicamente aquellos suministrados por el fabricante. Es posible que otros cables sean incompatibles y dañen gravemente el sistema o la fuente de alimentación.
- El conector de alimentación principal de 24 pines cuenta con un conector extraíble de 4 pines. Este conector de 4 pines no es un conector P4 ni ATX 12V. No fuerce este cable en la entrada P4 o ATX +12V del motherboard.
- No cumplir con las instrucciones del fabricante o con cualquiera de estas instrucciones de seguridad invalidará de forma inmediata todas las garantías.
Certificados de seguridad y cumplimiento de normas
| FCC | Parte 15 de la Normativa de la FCC, clase B |
| ICES | ICES-003 |
| CE | EN 55022:2006 + A1:2007, Clase BEN61000-3-2:2006+A1:2009+A2:2009 Clase AEN61000-3-3: 2008EN55024:1998 + A1:2001 + A2:2003IEC61000-4-2IEC61000-4-3IEC61000-4-4IEC61000-4-5IEC61000-4-6IEC61000-4-11 |
| UL / CUL | UL 60950-1 |
| CSA | C22.2 NUM. 60950-1 |
| C-Tick/RCM | AS/NZS CISPR 22:2009AS/NZS 4417 |
| TUV | EN 60950-1 |
| CB | IEC 60950-1 |
| CCC | GB4943GB9254GB17625.1 |
| BSMI | CNS14336CNS13438 |
| GOST | R IEC 60950-1-2005R 51318.22-99R 51318.24-99R 51317.3.2-2006R 51317.3.3-99 |
| IRAM | IEC 60950-1 |
| KC | K 60950-1(2006-12), K00022(2009-12), K00024(2009-12) |
| ROHS | 2002/95/EC, Normativa sobre la restricción de sustancias peligrosas |
| WEEE | 2002/96/EC, Normativa de residuos de aparatos eléctricos y electrónicos |
| ROHS (China) | Orden núm. 39 de China, administración del control de la contaminación producida por productos de información electrónicos |
