3FFK-6877 - Refrigerador FAGOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador con congelador integrado
Marca	FAGOR
Modelo	3FFK-6877
Clase de eficiencia energética	F
Clase climática	SN-T (Subnormal a tropical)
Capacidad neta total	255 Litros
Capacidad neta del refrigerador	185 Litros
Capacidad neta del congelador	70 Litros
Capacidad de congelación	4 kg por 24 horas
Ancho	600 mm
Alto	1780 mm
Profundidad	650 mm
Peso	55 kg
Alimentación eléctrica	230 V, 50 Hz
Nivel de ruido	41 dB
Tipo de refrigerante	R600a (Isobutano)
Estantes de vidrio ajustables	Sí, 4 estantes
Puerta reversible	Sí
Descongelación automática en el refrigerador	Sí
Descongelación manual en el congelador	Sí
Tipo de instalación	Independiente
Lado de apertura de la puerta	Reversible
Disponibilidad de repuestos	10 años
Idioma del manual	Inglés, Español, Portugués
Páginas del manual de usuario	96

Preguntas frecuentes - 3FFK-6877 FAGOR

¿Cuál es la temperatura ideal para el compartimento del refrigerador?

La temperatura recomendada para el compartimento del refrigerador está entre 3°C y 5°C. Ajustarla a 4°C es óptimo para la conservación de los alimentos y la eficiencia energética. Use la perilla de control o el termostato digital para ajustarla.

¿Cómo descongelo el congelador?

Cuando la escarcha supere los 3-5 mm, apague el aparato o presione el botón de descongelación, retire todos los alimentos y deje la puerta del congelador abierta. Coloque toallas para absorber el agua derretida. Nunca use herramientas afiladas para raspar el hielo; use una espátula de plástico.

¿Con qué frecuencia debo limpiar mi refrigerador?

Limpie el interior al menos una vez al mes con agua tibia y detergente suave. Evite limpiadores abrasivos. Limpie las juntas de la puerta y la bobina del condensador (parte trasera o inferior) cada 6 meses para mantener el rendimiento.

¿Por qué mi refrigerador no enfría correctamente?

Compruebe si la puerta sella correctamente, si el ajuste de temperatura no está demasiado bajo y si la bobina del condensador está libre de polvo. También asegúrese de que las rejillas de ventilación internas no estén bloqueadas. Si el problema persiste, contacte al soporte técnico.

¿Puedo instalar este refrigerador en un garaje o en una habitación sin calefacción?

La clase climática es SN-T, lo que significa que funciona a una temperatura ambiente de 10°C a 43°C. En un garaje, evite condiciones de congelación; si las temperaturas bajan de 10°C, el refrigerador puede dejar de enfriar correctamente.

¿Cómo cambio el lado de las bisagras de la puerta?

Desatornille las bisagras superiores e inferiores, retire con cuidado la puerta y vuelva a colocarla en el lado opuesto. Guarde los tornillos y las bisagras. Consulte el manual para ver diagramas paso a paso. Pida a un ayudante que sostenga la puerta durante el proceso.

¿Qué significa la etiqueta energética?

La etiqueta energética muestra la clase de eficiencia energética, el consumo anual y el nivel de ruido. La clase F significa eficiencia moderada. El consumo real se puede reducir manteniendo el termostato en ajustes moderados y evitando aperturas frecuentes de la puerta.

¿Cómo puedo reducir el consumo de energía?

Coloque el aparato lejos de fuentes de calor, deje que los alimentos calientes se enfríen antes de guardarlos, abra la puerta solo brevemente y asegúrese de que las juntas de la puerta estén intactas. Ajuste el termostato a 4°C en el refrigerador y a -18°C en el congelador.

¿Este refrigerador requiere conexión de agua?

No. Es un refrigerador estándar sin máquina de hielo ni dispensador de agua, por lo que no se necesita plomería. Solo conéctelo a un tomacorriente eléctrico con conexión a tierra.

¿Cómo mantengo las juntas de la puerta?

Limpie las juntas regularmente con agua tibia y jabón y verifique si hay grietas o deformaciones. Si la junta está rígida, aplique una capa delgada de vaselina. Una junta dañada causa fugas de aire frío y facturas de energía más altas.

MANUAL DE USUARIO 3FFK-6877 FAGOR

Frigorífico-congelador

Frigorífico-congelador

3FFK-6877

3FFK-6877X

ES - Tabla de contenidos

IMPORTANTES INSTRUCCIONES DE SEGURIDAD 29

INSTALACIÓN Y CONDICIONES DE TRABAJO DEL APARATO 34

INSTALACIÓN ANTES DE PRIMER USO 34

DISTANCIAS MÍNIMAS DE LAS FUENTES DE CALOR 34

CONEXIÓN DE ALIMENTACIÓN 35

DESCONEXIÓN DE LA ALIMENTACIÓN 35

CLASE CLIMÁTICA 35

DESEMBALAJE 36

ELIMINACIÓN DE APARATOS USADOS 36

CONTROLES 37

CONTROLES DE ELECTRODOMÉSTICOS 37

ALMACENAMIENTO DE PRODUCTOS EN EL FRIGORÍFICO Y EN EL CONGELADOR 42

CONGELACIÓN DE PRODUCTOS** 42

AHORRO Y MEDIO AMBIENTE 44

CONSEJOS PRÁCTICOS 44

QUÉ SIGNIFICAN LAS ESTRELLAS 44

ZONAS DE TEMPERATURAS EN EL REFRIGERADOR 45

PRODUCTOS QUE NO DEBEN SER ALMACENADOS EN EL REFRIGERADOR 45

DESCONGELACIÓN, LIMPIEZA Y MANTENIMIENTO 46

DESCONGELACIÓN Y LAVADO DE FRIGORÍFICO *** 46

DESCONGELACIÓN Y LAVADO DE CONGELADOR** 46

PARA DESCONGELAR, ES NECESARIO 47

DESCONGELACIÓN AUTOMÁTICA DEL FRIGORÍFICO**** 47

DESCONGELACIÓN AUTOMÁTICA DEL CONGELADOR**** 47

LIMPIEZA MANUAL DEL REFRIGERADOR Y EL CONGELADOR.**** 47

DESMONTAJE Y MONTAJE DE ESTANTES***** 47

DESMONTAJE Y MONTAJE DE ESTANTES DE LA PUERTA***** 47

LOCALIZACIÓN DE ANOMALIAS 48

GARANTÍA, ATENCIÓN DE POST VENTA 50

GARANTÍA 50

PT - Índice

A partir de hoy tus deberes serán más fáciles que nunca. El aparato de la marca es excepcionalmente fácil de usar y perfectamente eficaz. Después de leer el manual, el uso no será ningún problema.

El equipo, antes de abandonar la fábrica y ser embalado, fue minuciosamente comprobado que funciona seguramente en los puestos de control de calidad.

Les rogamos lean con atención este manual de la primera puesta en marcha de este aparato. Seguir las instrucciones incluidas en el presente manual les protegerá del uso inadecuado. Guardar este manual para tenerlo siempre accesible.

Seguir estrictamente las instrucciones de uso para evitar siniestros.

Atentamente

FAGOR

ELECTRODOMÉSTICO

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

• El aparato está destinado solamente para uso doméstico.
• El fabricante se reserva el derecho a realizar cambios que no influyan en la forma de funcionamiento del aparato.
• Algunos fragmentos del presente manual son iguales para los productos frigoríficos de varios tipos, (para frigorífico, frigorífico-congelador o para congelador). La información sobre el tipo de su aparato se encuentra en la Tarjeta de Producto que acompaña al mismo.
• El fabricante no se responsabiliza de los daños que puedan resultar de no seguir las indicaciones incluidas en el presente manual.
• Rogamos guarde este manual que le puede ser útil en el futuro o para transferir al eventual usuario futuro.
• El presente aparato no debe ser usado por personas (incluyendo niños) con capacidad física, sensual o psíquica limitada y por las personas que no tengan experiencia o conocimientos del empleo del aparato con tal de que se encuentren bajo vigilancia o sigan las instrucciones de uso del aparato por la persona responsable de su seguridad.
• Hay que fijarse en que los niños sin tutela no usen ni jueguen con el aparato. No está permitido sentarse ni colgarse en los elementos salientes o puerta.
• El aparato funciona correctamente a la temperatura de ambiente que se da en la tabla con especificaciones técnicas
• Durante el uso, movimiento, elevación no se debe coger de los mandriles de puerta, tirar del condensador en la parte trasera de la nevera o tocar la compresora.
• Durante el transporte, elevación o posicionamiento no se debe inclinar el aparato más de 40° de la posición vertical. En otro caso, se puede encender el aparato 2 horas

después de su posicionamiento (fig. 2).

- Antes de todas las actividades de mantenimiento hay que sacar el enchufe de la toma de alimentación. No se debe tirar del cable sino del enchufe.

- Los sonidos que suenan a crujido o chasquidos son ocasionados por la extensión y encogimiento de las partes a consecuencia de los cambios de temperatura.

- Por cuestiones de seguridad no se debe reparar el aparato por su propia cuenta. La realización de reparaciones por las personas que no tengan la adecuada cualificación puede ser seriamente peligrosa para el usuario de aparato.

- En caso de dañar el sistema de refrigeración es necesario ventilar la habitación donde se encuentre el aparato (la habitación tiene que tener al menos 4m3; para el producto con isobutano/R600a)

- No se puede volver a congelar los productos solamente parcialmente descongelados.

- En la cámara de congelador no se deben almacenar bebidas embotelladas o enlatadas, en especial, las bebidas gasificadas con dióxido de carbóno. Las botellas y las latas pueden romperse.

- No consumir directamente los productos congelados que sacamos del congelador (helados, cubitos de hielo, etc.), su baja temperatura puede ocasionar congelaciones dolorosas.

- Hay que tener cuidado para no dañar el circuito refrigerador, por ejemplo, al picar el agente refrigerador en el evaporador o al romper tubos. El agente refrigerante que puede liberar es inflamable. En caso de que llegue a los ojos enjuagar con mucha agua e inmediatamente llamar al médico.

- Cuando el cable de alimentación esté dañado, deberá ser reemplazado en un servicio de asistencia técnica especializado.

- Él aparato sirve para almacenar comida, no lo use para otros fines.

- Hay que desconectar completamente el aparato de la

alimentación, desenchufándolo para actividades como limpieza, mantenimiento o cambio de posición.

• El dispositivo puede ser empleado por niños de 8 años o mayores, por personas con capacidad física, sensorial o psíquica reducida y por personas que no tengan experiencia o conocimientos del empleo del aparato, en caso de estar vigiladas o cuando hayan sido instruidas sobre el uso del aparato de forma segura y conozcan los peligros relacionados con el uso del aparato. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato no debe ser realizado por los niños a menos que tengan cumplidos los 8 años y se encuentren bajo vigilancia de persona adecuada.
• Para conseguir mayor espacio en el congelador se puede eliminar los cajones y situar los productos directamente en los estantes. No influye en la característica térmica y mecánica de producto. La capacidad declarada de congelador fue calculada sin los cajones dentro.

ADVERTENCIA: Riesgo de incendio/materiales combustibles

- Los niños de 3 a 8 años pueden introducir y retirar productos del aparato de refrigeración.

Para evitar la contaminación de los alimentos, se deben respetar las siguientes reglas:

• Si se abre la puerta durante mucho tiempo, puede aumentar la temperatura de los compartimentos del aparato.
• Se deben limpiar periódicamente las superficies que entren en contacto con los alimentos, así como los sistemas de drenaje de agua, en su caso.

• Almacene la carne y el pescado crudos en los recipientes adecuados del frigorífico, con el fin de que no entren en contacto con otros alimentos ni goteen sobre estos.

• Los compartimentos de dos estrellas de un congelador sirven para conservar alimentos previamente congelados, conservar o congelar helados y congelar cubitos de hielo.

• Los compartimentos de una estrella, de dos estrellas y de tres estrellas no sirven para congelar alimentos frescos.

	Tipos de compartimentos	Temperatura de conservación deseada [°C]	Alimentos adecuados
1	Frigorífico +2≤+8		Huevos, alimentos cocinados, alimentos envasados, frutas y verduras, productos lácteos, pasteles, bebidas y otros productos no adecuados para la congelación.
2	Congelador	≤-18	Pescados y mariscos (gambas, mejillones), productos de agua dulce y carne (se recomienda para 3 meses; cuanto más prolongado sea el periodo de conservación, los productos serán menos sabrosos y menos nutritivos). Es adecuado para productos frescos congelados.
3	Congelador	≤-18	Pescados y mariscos (gambas, mejillones), productos de agua dulce y carne (se recomienda para 3 meses; cuanto más prolongado sea el periodo de conservación, los productos serán menos sabrosos y menos nutritivos). No es adecuado para productos frescos congelados.
4	Congelador	≤-12	Pescados y mariscos (gambas, mejillones), productos de agua dulce y carne (se recomienda para 2 meses; cuanto más prolongado sea el periodo de conservación, los productos serán menos sabrosos y menos nutritivos). No es adecuado para productos frescos congelados.
5	Congelador [TTH]	[46CB]	Pescados y mariscos (gambas, mejillones), productos de agua dulce y carne (se recomienda para 1 mes; cuanto más prolongado sea el periodo de conservación, los productos serán menos sabrosos y menos nutritivos). No es adecuado para productos frescos congelados.
6	Compartimento sin estrellas	-6≤0	Carne fresca de cerdo, ternera, pollo, pescado, algunos alimentos procesados envasados, etc. (se recomienda consumir estos alimentos el mismo día, preferiblemente en un máximo de 3 días). Productos parcialmente procesados envasados (productos no adecuados para la congelación)
7	Compartimento helador	[774K]	[2204] fresca/congelada de cerdo, ternera, pollo, productos de agua dulce, etc. (7 días por debajo de 0°C, por encima de 0°C se recomienda su consumo el mismo día, preferiblemente en un máximo de dos días). Mariscos [3X67] ebajo de 0°C durante 15 días, no se recomienda su conservación a una temperatura superior a 0°C)
8	Compartimento de conservación de alimentos frescos	0≤+4	Carne fresca de cerdo, ternera, pollo, pescado, productos cocinados, etc. (se recomienda su consumo el mismo día, preferentemente en un máximo de 3 días).
9	Compartimento de conservación de vinos	+5≤+20 Tinto, blanco, espumoso, etc.

• Atención: se deben conservar los productos de acuerdo en el compartimento recomendado o en función de la temperatura de conservación del producto.
• Si el aparato de refrigeración no se utiliza y estará vacío durante un periodo de tiempo prolongado, se debe apagar, descongelar, limpiar, secar y dejar con la puerta abierta para evitar la formación de moho en el interior.
• Limpieza del dispensador de agua (para aquellos productos que dispongan de dispensador de agua): Limpie el depósito de agua si no se ha utilizado en las últimas 48 horas. Si el agua no se ha drenado en los últimos 5 días, enjuague el sistema de agua conectado al abastecimiento de agua.
• El período mínimo durante el cual las piezas de repuesto necesarias para reparar el dispositivo se encuentran disponibles es de 7 o 10 años, dependiendo del tipo y el propósito de la pieza de repuesto. Asimismo, dicho período es conforme con el Reglamento (UE) 2019/2019 de la Comisión.
• La lista de repuestos y el procedimiento para realizar pedidos se encuentran disponibles en los sitios web del fabricante, importador o un representante autorizado.
• Puede encontrar más información sobre el producto en la base de datos de productos de EPREL de la UE en https://eprel.ec.europa.eu. Puede obtener información escaneando el código QR de la etiqueta energética o introduciendo el modelo del producto mostrado en la etiqueta energética en el motor de búsqueda de EPREL https://eprel.ec.europa.eu/

INSTALACIÓN Y CONDICIONES DE TRABAJO DEL APARATO

Este aparato de refrigeración no está diseñado para usarse como integrable.

Instalación antes de primer uso

• Primero, hay que desembalar el producto, eliminar las cintas adhesivas que protegen la puerta y el interior (Fig. 4). Los eventuales residuos de cola deben ser eliminados con un agente de limpieza delicado.
• Los elementos de embalaje de poliu- retano no deben tirarse fuera. En caso cuando sea necesario volver a transpor- tar, hay que embalar el frigorífico-conge- lado en los elementos de poliuretano y película y proteger con cinta adhesiva.
• Hay que lavar el interior del frigorífico y del congelador así como los elementos internos con agua tibia y detergente lavavajillas y, luego, ventilar y secar.
• Hay que situar el frigorífico -congelador en un suelo horizontal y estable, en una habitación seca, ventilada y no expuesta al sol, lejos de las fuentes de calor, tales como la cocina, radiador de calefacción, tubo de calefacción, instalación de agua caliente, etc.
• En las superficies externas del productos puede haber película protectora, hay que eliminarla.
• Hay que garantizar la posición horizontal ajustando las dos patas regulables (Fig. 3).
• Para garantizar la apertura libre de la puerta, la distancia entre la pared lateral de producto (por el lado de las bisagras de la puerta) y la pared de la habitación está presentada en la figura 5.*
• Hay que cuidar de la respectiva ventilación de la habitación y libre circulación de aire por todos los lados del aparato (Fig. 6).*

Distancias mínimas de las fuentes de calor

• de cocinas eléctricas, de gas y otras - 30 mm,
• de las estufas de aceite o carbón - 300 mm,
  • de los hornos de empotrar - 50 mm

Cuando no sea posible mantener las distancias dichas arriba hay que usar algún panel de aislamiento.

Atención:

• La pared posterior del frigorífico, en especial, el condensador y otros elementos del sistema refrigerador no deben tocar otros elementos que pueden ocasionar sus daños, en especial (con tubo CO y agua de alimentación).
• No se pueden manipular las partes del compresor. Hay que prestar especial atención en no dañar el tubo capilar que se puede ver en la cavidad del compresor. Este tubo no debe ser doblado, estirado ni enrollado.
• En caso de dañar el tubo capilar, el usuario pierde el derecho resultante de la garantía (fig. 8).
• En los modelos seleccionados el tirador de la puerta se encuentra dentro del producto y hay que atornillarlo con su propio destornillador.

Conexión de alimentación

Para garantizar su seguridad y reducir el riesgo de lesiones o descargas eléctricas, siga todas las precauciones que se enumeran a continuación.

• Antes de conectar, se recomienda poner el regulador de temperatura en la posición "OFF" o en otra que desconecte el aparato de la alimentación (Véase la página con la descripción de control).
• Hay que conectar el aparato a la red de corriente alterna 220-240V, 50Hz, por medio de la correctamente instalada caja eléctrica, con toma a tierra y protegida con fusible de 10 A.
• La conexión a toma de tierra del aparato es requerida por las leyes. El fabricante renuncia a cualquier responsabilidad a título de los eventuales daños que puedan sufrir las personas u objetos a consecuencia de incumplimiento de la obligación impuesta por estas leyes.
• No se debe usar conectores de adaptación, tomas múltiples (regletas), cables de extensión de dos cables. En caso de que sea necesario emplear un cable de extensión, podrá ser solamente el cable de extensión con toma a tierra que tenga certificado de seguridad de VDE/GS.
• En caso de usar el cable de extensión (con toma a tierra y con marca de seguridad), su toma deberá encontrarse en la distancia segura de lavavajillas y no deberá estar expuesta a agua de entrada o desagüe.
• Los datos de la tabla nominal se en- cuentran en la parte inferior de la pared dentro de la cámara del frigorífico**.
• Asegúrese de que el enchufe sea fácilmente accesible para permitir la desconexión de la red eléctrica.
• El dispositivo debe ser operado por al menos 2 personas.

Desconexión de la alimentación

Hay que garantizar la posibilidad de desconectar el aparato de la red eléctrica, por medio de la desconexión del interruptor bipolar (fig. 9).

Clase climática

La información sobre la clase climática del aparato se encuentra en la tabla nominal. Indica la temperatura de ambiente (es decir, habitación donde funciona) en el que el producto funciona de forma óptima (correctamente).

Clase climática Temperatura ambiente permitida

SN Subnormal	El aparato de refrigeración está diseñado para usarse a una temperatura ambiente entre 10 °C y 32 °C
NNormal	El aparato de refrigeración está diseñado para usarse a una temperatura ambiente entre 16 °C y 32 °C
ST Subtropical	El aparato de refrigeración está diseñado para usarse a una temperatura ambiente entre 16 °C y 38 °C
T Tropical	El aparato de refrigeración está diseñado para usarse a una temperatura ambiente entre 16 °C y 43 °C

DESEMBALAJE

El aparato ha sido asegurado contra daños antes del transporte. Después de desembalar el dispositivo les rogamos eliminen los elementos del embalaje de forma que no sea nociva para el medio ambiente. Todos los materiales empleados para embalar no son nocivos para el medio ambiente, en un 100% sirven para ser reciclados y llevan símbolos respectivos.

¡Advertencia! Los materiales de embalaje (saquitos de polietileno, trozos de poliuretano, etc.) deben ser guardados lejos del alcance de niños a la hora de desembalar.

ELIMINACIÓN DE APARATOS USADOS

Este aparato está marcado con el símbolo de contenedor para desechos tachado, según la Directiva Europea 2012/19/CE. Dicho símbolo informa que este aparato, pasado el periodo de su uso, no debe ser eliminado junto con los demás desechos procedentes de hogares.

El usuario está obligado a devolverlo a un

lugar destinado para recoger el equipo eléctrico y electrónico gastado. Las entidades que realizan la recogida, incluyendo los puntos locales de recogida, tiendas, y entidades municipales, crean un sistema adecuado que permite la devolución de estos aparatos.

El adecuado uso del equipo eléctrico y electrónico gasta-do ayuda a evitar las consecuencias que son nocivas para humanos y para el medio ambiente procedentes de la presencia de componentes peligrosos e inadecuado almacenamiento y procesamiento de estos dispositivos.

CONTROLES

Controles de electrodomésticos

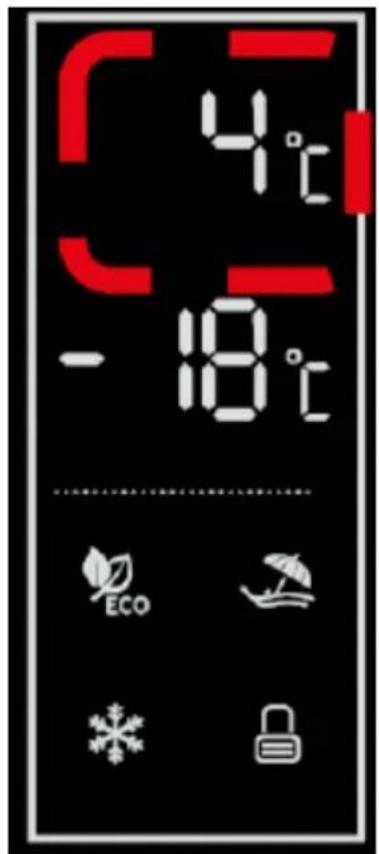

El panel de control se presenta en la figura 10. Como referencia también se muestra a continuación:

Funcionamiento de la tecla

A Control de temperatura del compartimento frigorífico. Esta tecla está disponible en el modo definido por el usuario y en el modo SUPER, no está disponible en el modo ECO ni en el modo VACACIONES. Tocando brevemente esta tecla se selecciona la temperatura del refrigerador.

B Control de temperatura del compartimento congelador. Esta tecla está disponible en el modo definido por el usuario y en el modo VACACIONES, no disponible en el modo SUPER ni en el modo ECO. Toque brevemente esta tecla para seleccionar

Seleccionar modo de ejecución / Bloqueo / Desbloqueo. Mantenga tocan-do esta tecla durante 3 segundos para bloquear o desbloquear el panel de control. En el estado "Desbloqueo", toque brevemente esta tecla para selec-cionar el modo de funcionamiento (modo ECO / modo VACACIONES / modo SUPER / modo definido por el usuario).

Pantalla

Ajuste de la visualización de la temperatura del compartimento frigorífico. En esta área se mostrará la temperatura configurada del compartimiento del refrigerador. Si aparece alguno de los códigos E0, E1, E2, E3 o E5 en esta pantalla, contacte con el servicio técnico.
Ajuste de la visualización de la temperatura del compartimento congelador. 2 En esta área se mostrará la temperatura configurada del compartimiento del congelador.

Indicadores

3 Indicador de modo ECO: esta luz se enciende cuando se selecciona el modo ECO. Indicador de modo VACACIONES.
4 Indicador de modo VACACIONES: esta luz se enciende cuando se selecciona el modo VACACIONES.
5 Indicador de modo SUPER: esta luz se enciende cuando se selecciona el modo SUPER.
6 Indicador de Bloqueo/Desbloqueo: esta luz está encendida cuando el panel de control está bloqueado.

Nota:

• El dial de control de temperatura de su electrodoméstico puede estar marcado de forma diferente a la que aparece en este manual. El principio general de funcionamiento se describe arriba.
• Si no hay ninguna posición marcada "OFF" o "0" en el dial, apague el aparato desenchufando el cable de alimentación del tomacorriente de pared. Antes de desenchufar, configure el ajuste más bajo en el dial de control de temperatura.

Funcionamiento de la pantalla

• El panel de control se iluminará al 100 % durante 3 segundos, lo que funciona exactamente según la configuración anterior al apagado. Después de esto, las operaciones están disponibles.
• Antes de realizar la operación, asegúrese de que el panel de control esté en estado de desbloqueo.
• En el estado de bloqueo, el indicador de bloqueo parpadeará durante 3 segundos cuando toque brevemente cualquier tecla de operación, pero las operaciones no estarán disponibles.
• El panel de control se bloqueará 25 segundos después de la última operación.
• El panel de control se apagará al 100 % 2 minutos después de la última operación.
• El panel de control se iluminará una vez que se abra la puerta del compartimiento del refrigerador.
• El panel de control se iluminará al tocar brevemente las teclas de operación.
• Se escuchará un pitido rápido al presionar cualquier tecla.

Ajuste de la temperatura del compartimento frigorífico

• En modo definido por el usuario o en modo SUPER, al pulsar brevemente y de forma consecutiva la tecla “FRIDGE” para ajustar la temperatura del compartimento frigorífico, la pantalla se mostrará valores de 20 °C a 80 °C.
• La temperatura configurada se confirmará después de 5 segundos o cuando el indicador parpadee.

Ajuste de temperatura del compartimento del congelador

• En el modo definido por el usuario, al tocar brevemente FREEZER consecutivamente,
• La temperatura configurada del compartimento frigorífico se mostrará de -14 °C a -22 °C.
• La temperatura configurada se confirmará después de 5 segundos de parpa- deo del indicador.

Controles de electrodomésticos

Recomendación de ajuste de temperatura

Compartimento frigorífico Compartimento congelador

Modo ECO

Activar el modo ECO:

• Al tocar brevemente la tecla "MODE LOCK 3S" de manera consecutiva, cuando resté iluminado, se seleccionará el modo ECP.
• Después de 5 segundos de parpadeo del indicador de modo ECO, se activará el modo ECO.
• Cuando se activa el modo ECO, la temperatura del refrigerador/congelador se ajustará automáticamente de acuerdo con la temperatura ambiente.
• En el modo ECO, si configura la temperatura del refrigerador o del congelador de forma manual, el indicador del modo ECO parpadeará durante 3 segundos y las operaciones de configuración de la temperatura del refrigerador y del congelador no estarán disponibles.

Salir del modo ECO:

- Toque brevemente la tecla "MODE LOCK 3S» y, cuando el indicador de modo ECO se apague, el aparato se apagará.

Modo Vacaciones

Activar el modo Vacaciones:

• Al tocar brevemente “MODE LOCK 3S” consecutivamente, cuando elé iluminado, se seleccionará el modo Vacaciones.
• Después de 5 segundos de parpadeo del indicador de modo Vacaciones, se activará el modo Vacaciones.
• Cuando el modo Vacaciones está activado, la temperatura del refrigerador se establecerá automáticamente a 17°C. Está disponible la configuración de temperatura del compartimiento del congelador.
• En modo Vacaciones, al ajustar manualmente la temperatura del frigorífico, el indicador de Vacaciones parpadeará durante 3 segundos y el ajuste de la temperatura del frigorífico quedará deshabilitado.

Salir del modo ECO:

- Toque brevemente la tecla “MODE LOCK 3S” y, cuando el indicador de modo Vacaciones se apague, el aparato se apagará.

Modo SUPER

Es aconsejable configurar el modo SUPER con 24 horas de antelación si es necesario congelar muchos alimentos a la vez.

Activar el modo vacaciones:

• Al tocar brevemente “MODE LOCK 3S” consecutivamente, cuando esté iluminado, se seleccionará el modo VACACIONES.
• Después de 5 segundos de parpadeo del indicador del modo SUPER, se activará el modo SUPER.
• Cuando se activa el modo SUPER, la temperatura del congelador se ajusta automáticamente a -25°C y la configuración de la temperatura del compartimento frigorífico está disponible.
• En el modo SUPER, si configura la temperatura del congelador manualmente, el indicador del modo SUPER parpadeará durante 3 segundos y las operaciones de configuración de la temperatura del congelador no estarán disponibles.

Salir del modo ECO:

- Toque brevemente la tecla “MODE LOCK 3S” y, cuando el indicador del modo SUPER se apague, el aparato saldrá del modo SUPER.

ADVERTENCIA En el modo SUPER, el aparato seguirá funcionando bajo carga y el nivel de ruido será ligeramente superior al normal.

Modo definido por el usuario

- Pulsación corta de la tecla “MODE LOCK 3S” El indicador de modo ECO, el indicador de modo VACACIONES y el indicador de modo SUPER están todos apagados y el modo definido por el usuario está activado.

- En el modo definido por el usuario, los usuarios pueden configurar la temperatura del refrigerador y del congelador manualmente.

Función de alarma de apertura de puerta

- Si la puerta del refrigerador permanece abierta durante 60 segundos, se activará la alarma de apertura de puerta.

Control de temperatura de caja convertible fresca.

• La temperatura de la zona convertible se puede ajustar según el tipo de alimen-to almacenado.
• Empuje la perilla de derecha a izquierda, la temperatura en la zona convertible disminuirá gradualmente.
• Cuando la perilla se coloca en el extremo derecho, la zona fresca puede funcionar como zona para verduras y mantener la temperatura y la humedad adecuadas para frutas y verduras.
• Cuando la perilla se coloca en el extremo izquierdo, es adecuada para el almacenamiento a corto plazo de pescado u otros alimentos frescos. La comida se mantendrá fresca pero no congelada. Lo que lo convierte en la mejor opción para almacenar alimentos frescos.
• Consejos: Cuando elija la función de verduras más frescas, se recomienda configurar la temperatura del refrigerador por debajo de 4 °C y conservar los alimentos durante no más de 3 días para mantener la mejor frescura.

FRESH CONVERTER

Ajuste de la humedad en el cajón de verduras

Baja humedad: Mueva el regulador hacia la izquierda

Alta humedad: Mueva el regulador hacia la derecha

Almacenamiento de productos en el frigorífico y en el congelador

• Hay que colocar los productos en platos, en recipientes o embalados en un producto adecuado para alimentación. Colocar de forma regular en la superficie de los estantes.
• Hay que fijarse en que los alimentos no toquen la pared frontal, en cuyo caso puede ocasionar escarcha o humedecer los mismos.
• No se deben meter recipientes con comida caliente en el frigorífico.
• Hay que situar los productos que absorben fácilmente los olores ajenos, como mantequilla, leche, requesón o los que emiten olor intenso, como, por ejemplo quesos, en los estantes embalados o en recipientes cerrados herméticamente.
• El almacenamiento de verduras que tienen mucha cantidad de agua ocasionará la sedimentación de vapor por encima de los recipientes para verduras; esto no impide el funcionamiento correcto de frigorífico.
• Antes de meter frutas y verduras en el frigorífico hay que secarlos bien.
• Demasiada humedad reduce el tiempo de almacenamiento de frutas y verdu- ras.
• Hay que guardar las frutas y verduras sin lavar. El lavado elimina la protección natural, por lo tanto es mejor lavarlas directamente antes de consumir.

• Se recomienda colocar productos en cestas 1, 2, 3* hasta el límite natural de la carga (Fig. 11a/ 11b).**

• Productos embalados

• Estante de evaporador / estante
• Límite natural de la carga

• * * * *

• Se puede colocar productos en los estantes de alambre del evaporador del congelador.*

• Se recomienda hacer salir los productos en el estante a los 20 30 mm desde el límite natural de la carga.**
• Es posible eliminar la cesta inferior para aumentar el espacio de almacenamiento y colocar productos en el fondo hasta el alto máximo.*

Congelación de productos**

• Se puede congelar prácticamente todos los productos alimenticios, excepto los legumbres comidos en estado crudo, por ejemplo, lechuga verde.
• Para congelar se usa solamente los artículos de calidad superior, divididos en porciones destinadas para consumo único.
• Hay que embalar losproductos en materiales sin olor, resistentes a la penetración de aire y humedad. Los mejores materiales son: bolsas, lámina de polietileno, aluminio.
• El embalaje debe ser hermético y adherido apretadamente a los productos congelados. No se debe emplear embalajes de vidrio.
• Los artículos frescos y calientes (en la temperatura de ambiente) que se meten para congelar no deben tocar la alimentación ya congelada.

• Se recomienda durante el día no meter en el congelador, de una vez más alimentación fresca de la indicada en la tabla con la especificación técnica del aparato.

• Para mantener buena calidad de productos congelados se recomienda reagrupar los productos congelados que ya se encuentren en el cajón central de congelador tal que no toquen los productos que aún no se congelaron.

• Recomendamos mover las porciones congeladas en un lado de la congelación y las porciones frescas para congelar colocar al lado contrario como máximo hacia la pared posterior del cajón lateral.
• Para congelar productos usar el espacio marcado con * * * *.
• Hay que recordar que en la temperatura del congelador influyen, entre otros: temperatura de ambiente, nivel de carga de alimentos, frecuencia de apertura de la puerta, configuración del termostato
• Después de cerrar la puerta del congelador, posiblemente no se pueda abrir de inmediato, les aconsejamos esperar de 1 a 2 minutos hasta que se compense la subpresión existente.

El tiempo de almacenamiento de productos congelados depende de su calidad en estado fresco antes de congelar y de la temperatura de almacenamiento. Manteniendo la temperatura en 18°C o menos, se recomiendan los siguientes periodos de almacenamiento:

Productos Meses

Carne de vaca 6-8

Carne de ternera 3-6

Visceras 1-2

Carne de cerdo 3-6

Carne de pollos 6-8

Huevos 3-6

Pescado 3-6

Verduras 10-12

Frutas 10-12

La zona para refrigeración rápida no sirve para almacenar comida congelada. En esta zona se pueden fabricar y almacenar cubitos de hielo.

Advertencia: Si el aparato no dispone de compartimento * * * *, significa que este aparato de refrigeración no es adecuado para congelar alimentos.

* Esto se refiere a los aparatos del congelador ubicado en la parte inferior de equipo
** Se refiere a los aparatos que tienen de congelador ****
*** No se refiere a los aparatos dotados de congeladores marcados con * * * *

AHORRO Y MEDIO AMBIENTE

Consejos prácticos

• Le recomendamos no colocar el frigorífico ni el congelador cerca de radiadores, hornos o exponer a la radiación directa de los rayos solares.
• Asegúrese de que los orificios de ventilación no están cubiertos. Una o dos veces al año deben limpiarse y aspirarse.
• Seleccione la temperatura adecuada:
• de 6 a 8°C en el réfrigerador y -18°C en el congelador, son suficiente.
• Durante las vacaciones hay que aumentar la temperatura de consigna del frigorífico.
• Abra la puerta del refrigerador o del congelador solamente cuando sea necesario y durante el menor tiempo posible, para ello le ayudará saber la comida que está almacenada en el frigorífico y donde ese encuentra exactamente.
• Limpiar el interior de la nevera con regularidad con un trapo impregnado con un detergente suave. El aparato sin función de descongela- ción automática debe ser descongelado con regularidad. No permita que se formen capas de escar- cha de un espesor superior a 10 mm.
• Mantener limpiá la junta alrededor de la puerta, en caso contrario la puerta no cerrará completamente. Siempre hay que reemplazar una junta de puerta dañada.

Qué significan las estrellas

Temperatura que no sea superior que -6°C es suficiente para almacenar la comida congelada durante más de una semana. Los cajones o congeladores marcados con una estrella se encuentran (con más frecuencia) en frigoríficos más básicos y económicos.

Temperatura por debajo de los -12°C se puede almacenar la comida durante 1 2 semanas, sin pérdida de sabor. No es suficiente para congelar comida.

Se usa principalmente para congelar comida en la temperatura de -18°C. Permite congelar comida fresca de masa de 1 kg

El aparato tal marcado permite almacenar la comida a la temperatura de -18°C y congelar mayores cantidades de comida

Zonas de temperaturas en el refrigerador

Teniendo en cuenta al circulación natural de aire, dentro del refrigerador, existen varias zonas de temperaturas.

• El área más frío se encuentra directamente por encima de los cajones para para frutas y verduras. En esta zona hay que almacenar los productos delicados y que se deterioran más fácilmente como:
• pescado, carne, pollos,
• embutidos, platos preparados,
• platos o pasteles que contienen huevos o nata,
• pasteles frescos, mezclas de pasteles
• Verduras embaladas y otros productosfrescos y comida con indicación de mante- nerse a temperatura de unos 4°C.
• El lugar menos frio se encuentra en la parte superior de la puerta. Aquí es mejor almacenar la mantequilla, quesos y huevos.

Productos que no deben ser almacenados en el refrigerador

• Todos aquellos sensibles a las bajas temperaturas, como por ejemplo la patata:
• frutas y legumbres sensibles a la bajas temperaturas, como plátanos, aguacate, papaya, maracuyá, berenjena, pimiento, tomates y pepinos,
• frutas no maduras,
• patatas.

Atención:

Distribución ejemplar de productos en el aparato (Fig. 12).

Para lograr el mejor nivel de conservación de alimentos durante el período más prolongado posible y para evitar su desperdicio, coloque los productos como se muestra en la Figura 12. Además, esta figura ilustra la distribución de los cajones, cestas y estantes, lo cual permite al aparato de refrigeración utilizar la energía de forma más eficiente.

El almacenamiento de los alimentos en las condiciones y la temperatura adecuadas extenderá su vida útil y optimizará el consumo de electricidad. El intervalo de temperatura apropiado debe figurar en el envase o en las etiquetas de los alimentos.

DESCONGELACIÓN, LIMPIEZA Y MANTENIMIENTO

¡Para limpiar el exterior y las partes de plástico del producto no use nunca disol-ventes, abrasivos u otros productos de limpieza (por ejemplo, polvos o emulsión para limpiar)! Emplee solamente detergentes delicados y trapos suaves. No use esponjas.

Descongelación y lavado de frigorífico ***

• En la pared trasera ineterior del frigorífico se genera escarcha que se elimina automática-mente. A la hora de desescarchar, junto con el condensado, en el orificio de la canaleta pueden entrar impurezas. Esto puede tapar el orificio. En tal caso hay que desatascarlo con el accesorio creado para ello (Fig. 13)
• El aparato funciona en ciclos: enfría (entonces en la pared trasera se acumula la escarcha) luego se desecarcha (las gotas se caen por la pared trasera).
• Antes de empezar a limpiar hay que desconectar el aparato de la corriente eléctrica sacando el enchufe de la toma de corriente o desconectando el interruptor correspondiente. Hay que evitar que el agua pueda llegar al panel de control o a la iluminación.
• No recomendamos emplear aerosoles u otros medios químicos para descongelar. Pueden ocasionar la creación de mezclas explosivas, contener disolventes que puedan dañar las partes de plástico del aparato e incluso ser nocivos para la salud.
• Hay que prestar atención a queen la medida de lo posible, el agua usada para lavar no caiga por el orificio de evacuación al recipiente de evaporación.
• El aparato entero excepto las juntas de la puerta debe lavarse con un detergen- te delicado. La junta de la puerta debe limpiarse con agua limpia y secarse con un trapo.
• Hay qué limpiar a mano exactamente todos los elementos (cajones para frutas y verduras, estantes de la puerta, estantes de vidrio, etc.).

Descongelación y lavado de congelador**

• Se recomienda organizar a la vez la descongelación del congelador y el lavado de producto.
• Una excesiva acumulación de hielo en las superficies de congelación, dificulta la eficacia de trabajo del aparato, ocasionando un mayor consumo de energía eléctrica.
• Les recomendamos la descongelación del aparato al menos una o dos veces al año. En caso de acumular hielo, la descongelación debe realizarse con más frecuencia
• Cuando dentro se encuentran productos hay que poner el mando en la posición máximo a unas 4 horas antes de la descongelación planificada. Esto garantizará la posibilidad de almacenar productos en la temperatura de ambiente durante más tiempo.
• Después de sacar la comida del congelador hay que meterla en una escudilla, envolver con unas capas de papel de periódicos, envolver en una manta y almacenar en un lugar frío.
• La descongelación del congelador deberá ser realizada lo más pronto posible. Al almacenar más tiempo productos en la temperatura de ambiente reducimos su tiempo de caducidad.

Para descongelar, es necesario

• Apagar el aparato por medio del panel de control, luego sacar el enchufe de la toma.
• Abrir la puerta, sacar productos.
• En función del modelo saque la canaleta de evacuación que se encuentra en la parte inferior de la cámara de congelador y coloque el recipiente.
• Deje la puerta abierta, esto acelerará el proceso de descongelación. Además, se puede colocar un recipiente con agua caliente (no hirviente) en la cámara de congelador.
• Limpiar y secar el interior del congelador.
• Enciende el aparato conforme con el respectivo punto del manual.

Descongelación automática del frigorífico****

La cámara del frigorífico está equipada con la función de desescarche automático. Sin embargo, en la pared trasera de la cámara de frigorífico puede crearse la escarcha. Esto sucede cuando muchos productos frescos se almacenan en el frigorífico.

Descongelación automática del congelador****

El congelador está dotada de la función de descongelación automática (no frost). Los alimentos son congelados con el aire frio generado en el circuito y la humedad del congelador se evacúa hacia afuera. Como consecuencia, en el congelador no se crea congelación excesiva y

la escarcha y los productos no se adhieren.

Limpieza manual del refrigerador y el congelador.****

Se recomienda al menos una vez al año limpiar el refrigerador y el congelador. Esto prevendrá la posible creación de bacterias y malos olores. Hay que desconectar el aparato entero, sacar los productos y limpiar con agua y un poco de detergente delicado. Secandolo finalmente con un paño suave.

Desmontaje y montaje de estantes*****

Eleve y saque el estante y, luego, apriete hasta sentir resistencia tal que la grapa del estante se encuentre en la guía (Fig. 15).

Desmontaje y montaje de estantes de la puerta*****

Eleve el estante de la puerta, saque e introduzca de nuevo en la posición deseada (Fig. 16).

En ningún caso en el centro del congelador no se puede introducir un calentador eléctrico, de ventilación ni secador para pelo.

***.

LOCALIZACIÓN DE ANOMALIAS

Síntomas Posibles causas Forma de reparación

El dispositivo no funciona	Corte en el circuito de la instalación eléctrica	- compruebe que el enchufe está introducido correctamente en la toma de electricidad- compruebe que el cable de alimentación de aparato no está dañado- compruebe que existe la ten-sión en la toma conectando otro aparato, por ejemplo, lámpara de noche- compruebe que el aparato está encendido por medio de fijar el termostato en la posición mayor que “OFF” ó “0”.
No funciona la iluminación del interior de la cámara	La bombilla se ha aflojado o fundido (En aparatos con bombillas tradicionales).	- compruebe el punto anterior “Aparato no funciona” apretar o reemplazar la bombilla fundida (En aparatos con bombillas tradicionales).
Trabajo continuo de aparato	Mala posición del mando	- mover el mando en la posición inferior
	Las demás causas como en el punto "El aparato congela refrigera y/o congela poco"	- compruebe según el punto anterior "El aparato congela refrigera y/o congela poco"
En la parte inferior del frigorífico se acumula el agua	El orificio de la evacuación de agua está obstruido (se refiere a los dispositivos con el orificio para evacuar condensado)	- limpiar el orificio de evacuación (véase el manual de uso capítulo - "Desescarche de frigorífico")
	Dificultada circulación de aire dentro de la cámara	- coloque los productos alimenticios y recipientes tal que no toquen la pared trasera del frigorífico
Los sonidos no proceden del trabajo normal de aparato	El aparato no está nivelado - nivele el aparato
	El aparato toca muebles y/o otros objetos	- coloque el aparato tal que no toque otros objetos

Síntomas Posibles causas Forma de reparación

	Mala posición del mando	- mover el mando a la posición superior
	La temperatura de ambiente es superior o inferior que la temperatura de la tabla con la especificación técnica del aparato.	- el aparato está ajustado para trabajar a la temperatura indicada en la tabla con la especificación técnica del aparato.
	El aparato se encuentra en un lugar soleado o cerca de las fuentes de calor	- cambie la ubicación del aparato, según el manual de uso
	Carga única con gran cantidad de productos calientes	- espere hasta 72 horas para enfriar (congelar) productos y conseguir la temperatura deseada dentro de la cámara
	Dificultada circulación de aire dentro del aparato	- coloque los productos alimenticios y recipientes tal que no toquen la pared trasera del frigorífico
	El circuito de aire dificultado en la parte trasera del aparato	- dejar como mínimo 30 mm de distancia entre la pared y el aparato
	La puerta del frigorífico/congelador se abren con demasiada frecuencia y/o demasiado tiempo permanece abierta	- reduzca la frecuencia de apertura de la puerta y/o reduzca el tiempo que permanece abierta
	La puerta no cierra bien	- coloque los productos y recipientes tal que no dificulten el cierre de la puerta
	El compresor se activa pocas veces	- compruebe que la temperatura de ambiente no es inferior que el alcance de la clase climática
	La junta está mal colocada - Verifique la junta

Durante el uso normal del aparato pueden oírse diferentes sonidos que no son habituales

Sonidos fáciles de eliminar:

• ruido cuando la nevera no está nivelada ajuste la posición por medio de las patas delanteras. Even tualmente meter un trapo blando por debajo de las patas, en especial cuando el suelo es de gres.
• Contacto con el mueble de al lado mover la nevera.
• rechinamiento de cajones o estantes sacar y volver a meter el cajón o el estante.
• sonidos de las botellas que tocan una a la otra separar las botellas.

Los sonidos que se pueden oír durante el correcto funcionamiento, resultan del trabajo del termostato, compresor (activación), sistema de refrigeración (encogimiento y extensión del material bajo influencia de las diferencias de temperatu ras y del flujo del elemento refrigerador).

GARANTÍA, ATENCIÓN DE POST VENTA

Garantía

Servicios de garantía según la tarjeta de garantía. El fabricante no asume ninguna responsabilidad por los daños causados por el uso incorrecto del producto.

Servicio técnico

• El fabricante del equipo sugiere que todas las reparaciones y ajustes sean realizados por el Servicio de Fabrica o el Servicio Autorizado del Fabricante. Por razones de seguridad, no repare el dispositivo usted mismo.
• Las reparaciones realizadas por personas sin las cualificaciones requeridas pueden constituir un grave peligro para el usuario del dispositivo.
• El período de garantía mínimo para el dispositivo ofrecido por el fabricante, importador o representante autorizado se encuentra en la tarjeta de garantía.
• El dispositivo perderá su garantía como resultado de adaptaciones arbitrarias, alteraciones, manipulación de sellos u otras garantías del equipo o partes del mismo, así como otras interferencias arbitrarias no conformes con las instrucciones de uso.

Solicitud de reparación y asistencia en caso de avería

Si el dispositivo requiere reparación, contacte con el servicio técnico. La dirección del servicio técnico y el número de teléfono de contacto se encuentran en la tarjeta de garantía. Antes de contactar con el servicio técnico, prepare el número de série del dispositivo, que se encuentra en la placa de características. Para mayor comodidad, introduzcalo a continuación:

Declaración del fabricante

El fabricante declara con la presente que el producto cumple los requisitos esenciales de las siguientes directivas europeas:

• directiva de baja tensión 2014/35/EC
• directiva de compatibilidad electromagnética 2014/30/EC
• directiva de diseño ecológico 2009/125/EC
  • directiva RoHS 2011/65/EC

y por lo tanto el producto fue marcado y tiene declaración de conformidad compartida a las entidades que supervisan el mercado.

Prezado Cliente

Áreas de temperaturas no frigorífico

Degelo automático do frigorífico ****

Degelo automático do congelador ****

ES - Instalación de balcones frigoríficos

ES - Invertir la puerta

PT - Invertendo a porta

EN Unscrew top hinge cover, unscrew top hinge and disconnect connectors
ES Desatornille la cubierta de la bisagra superior, desatornille la bisagra superior y desconecte los conectores
PT Desaperte a tampa da dobradiça superior, desaperte a dobradiça superior e desligue os conectores

ES Retire la puerta superior, desatornille y retire el bloqueador superior derecho, doble el cable, instale la cubierta de la puerta superior derecha con el tornillo en el lado derecho.

ES Desatornille la cubierta de la puerta izquierda, despliegue el cable e instale el bloqueador superior izquierdo con el tornillo en el lado izquierdo.

EN Remove right aid-closer and right door blocker on door, install left aid-closer and left door blocker with screw on left side of door.
ES Retire el cierrapuertas derecho y el bloqueador de puerta derecho de la puerta, instale el cierrapuertas izquierdo y el bloqueador de puerta izquierdo con el tornillo en el lado izquierdo de la puerta.
PT Retire o fecho auxiliar direito e o bloqueador de porta direito da porta, instale o fecho auxiliar esquerdo e o bloqueador de porta esquerdo com o parafuso do lado esquerdo da porta.

EN Remove lower door right aid-closer and lower door right door blocker on door, install lower door left aid-closer and lower door left door blocker with screw on left side.
ES Retire el cierrapuertas auxiliar derecho de la puerta inferior y el bloqueador de la puerta derecha de la puerta, instale el cierra-puertas auxiliar izquierdo de la puerta inferior y el bloqueador de la puerta izquierda de la puerta inferior con el tornillo en el lado izquierdo.
PT Retire o fecho auxiliar da porta inferior direita e o bloqueador da porta inferior direita da porta, instale o fecho auxiliar da porta inferior esquerda e o bloqueador da porta inferior esquerda com o parafuso do lado esquerdo.

ES Desatornille y retire el pasador de la bisagra inferior, gire el soporte y vuelva a colocarlo.

ES Desatornille y mueva la cubierta del cable en el lado izquierdo, instale la cubierta del cable en el lado derecho.

ES Instale la puerta inferior, instale la bisagra central izquierda con el tornillo.

ES Instale la puerta superior, instale la bisagra superior izquierda con el tornillo, conecte el cable.

ES Instale la cubierta de la bisagra de la puerta izquierda con el tornillo.

ES Fuente de luz reemplazable por un profesional

ES Fuente de luz (solo LED) reemplazable por un profesional

ES Mecanismo de control reemplazable por un profesional

ES Fuente de luz reemplazable por el usuario final
