MANUAL DE USUARIO Cecotec Shark Rs Plataazul CECOTEC

Motocicleta eléctrica / Electric moped

1. Piezas y componentes 8

1.1. Componentes generales 8
1.2. Panel de instrumentos 10

1. Identificación del vehículo 11

2. Seguridad 12

3.1 Código de seguridad general 12
3.2. Advertencias generales 13

1. Antes de usar 14
2. Elementos de protección y vestimenta 15
3. Funcionamiento 16

6.1. Control remoto 16
6.2. Uso del dispositivo de bloqueo 16
6.3. Controles de la maneta izquierda 16
6.4. Modos de conducción 17
6.5. Controles de la maneta derecha 17

1. Iluminación 17
2. Asiento, apertura y cierre 18

3. Caballete lateral y central 19

4. Batería 20

10.1. Extracción de la batería 20
10.2. Conector 22
10.3. Carga de la batería 23
10.4. Almacenaje, mantenimiento y transporte de la batería 25
10.5. Uso de la batería, precauciones 26

1. Emergencias 28

11.1. Primeros Auxilios y Autoayuda: 28
11.2. Medidas contra Incendios: 29

1. Limpieza y mantenimiento 29

12.1. Limpieza 29
12.2. Mantenimiento del usuario 30
12.3. Mantenimiento en taller 32
12.4. Resolución de problemas 33

1. Especificaciones técnicas 34
2. Reciclaje de aparatos eléctricos y electrónicos 38
3. Garantía y SAT 38
4. Copyright 39

INDEX

ES • La codificación de este manual es genérica y se aplica a todas las variantes de códigos del aparato.

¡Agradecemos tu elección del modelo Shark y Shark RS de Cecotec para tu movilidad eléctrica!

Te invitamos a explorar este manual de usuario, diseñado para familiarizarte con tu Scooter y sacar el máximo provecho de sus prestaciones durante tus desplazamientos diarios.

Aquí encontrarás no solo instrucciones sobre el manejo del vehículo, sino también consejos útiles para su funcionamiento y mantenimiento, todo ello con el objetivo de garantizar tu seguridad y preservar el valor de tu inversión. Además, te brindamos valiosas recomendaciones para conducir de manera eficiente y amigable con el medio ambiente.

Cecotec desea que tu experiencia con tu Scooter sea gratificante y que cada viaje esté lleno de momentos emocionantes y seguros.

¡Feliz conducción!

cecòtec

Le recomendamos revisar minuciosamente este manual, enfocándose especialmente en las instrucciones de seguridad. En él encontrará toda la información relevante para utilizar su Shark y Shark RS de manera óptima.

Es importante tener en cuenta que la información proporcionada en este manual refleja la versión más reciente disponible del modelo Shark y Shark RS al momento de su publicación o impresión. Cecotec se reserva el derecho de realizar modificaciones en cualquier momento por lo que le recomendamos revisar siempre la versión más actualizada de este manual que podrá encontrar en nuestra página web o escaneando el código QR proporcionado en este manual. También puede acceder a este manual en otros idiomas escaneando el código QR. En caso de discrepancias entre las versiones traducidas y el presente manual, la información en español prevalecerá. Queda prohibida la reproducción total o parcial de este manual sin autorización por escrito de Cecotec. Es posible que las imágenes en este manual muestren accesorios opcionales instalados (que no están incluidos de serie), así como elementos que pueden tener un color diferente al real.

1. Velocímetro
2. Carcasa del velocímetro
3. Panel frontal
4. Guardabarros delantero
5. Carcasa decorativa izquierda
6. Cubierta lateral izquierda
7. Cubierta del motor
8. Guardabarros trasero
9. Luz de dirección trasera
10. Placa decorativa izquierda
11. Caja de herramientas
12. Reposapiés

1. Asiento
2. Reflector lateral trasero
3. Reflector trasero
4. Portaequipajes
5. Luz trasera
6. Luz de matrícula
7. Neumático
8. Disco de freno
9. Motor
10. Caballete principal
11. Caballete lateral
12. Luz de dirección
13. Reflector frontal
14. Luz delantera
15. Espejo retrovisor
16. Acelerador
17. Llave de bloqueo
18. Reposapiés

1.2. Panel de instrumentos

Figura 3. Panel de instrumentos (pantalla)

Símbolo	Descripción
	Nivel de carga de la batería.
	Velocidad actual en km/h.
READY	Indica que el vehículo está listo para usarse.
	Indicador de fallo de motor
ECU	Indicador de fallo de comunicación
	Indicador de fallo de acelerador
TRIPODO 88888 milekm	Odómetro, muestra la distancia total recorrida.
	Indicador de direccional derecha.
	Indicador de direccional izquierda.
	Indicador de luz de carretera.
	Indicador de freno aplicado.

2. IDENTIFICACIÓN DEL VEHÍCULO

El número VIN es el que se utiliza para identificar el scooter, así como para pedir recambios.

Figura 4. Número VIN

Sin embargo, el scooter también cuenta con una etiqueta informativa en la cual se incluyen datos como la masa máxima permitida, el número de chasis o el de revoluciones por minuto del motor eléctrico.

Figura 5. Etiqueta informativa

ESPAÑOL

Además, en la rueda trasera donde se encuentra situado el motor eléctrico, se encuentra el número identificador del motor eléctrico.

Figura 6. Número de identificación motor eléctrico

3. SEGURIDAD

3.1 Código de seguridad general

1. El conductor del vehículo debe disponer del permiso de conducción correspondiente para conducir este vehículo. No se podrá conducir el vehículo sin el permiso de conducción correspondiente.
2. El uso correcto del casco es básico y obligatorio, tanto para conductor como para pasajero. Éste ha de estar homologado, en condiciones y correctamente abrochado.
3. Se recomienda el uso de protección para los ojos, ya sea la propia pantalla del casco o gafas adecuadas.
4. No beba ni consuma drogas antes de conducir: sus reflejos se verán reducidos y así su habilidad para sortear imprevistos. Tampoco deje que otros conduzcan en esta situación.
5. Es su responsabilidad la inspección y el mantenimiento de su vehículo antes de conducir, siguiendo las indicaciones de este manual (consulte el apartado "12. Limpieza y mantenimiento"). Un mantenimiento inadecuado o nulo supone un factor de riesgo.
6. Lea atentamente la sección "4. Antes de usar" en este manual del usuario para obtener instrucciones detalladas. El cumplimiento de estas pautas garantiza su seguridad y la de sus pasajeros mientras conduce.
7. No sobrepase los límites de carga especificados para su scooter (indicado en el apartado "13. Especificaciones técnicas"). El exceso de peso puede afectar la estabilidad y el control del vehículo, aumentando el riesgo de accidentes.
8. Distribuya la carga de manera uniforme y asegúrese de que esté bien sujeta.
9. Si toma medicamentos que puedan afectar a sus habilidades motoras o su capacidad de reacción, evite conducir. Consulte a su médico sobre los posibles efectos secundarios de cualquier medicamento antes de conducir.

3.2. Advertencias generales

3.2.1. Frenos

• Si el líquido de frenos entra en contacto con la piel debe lavar la zona afectada inmediatamente con agua.
• Si el líquido de frenos entra en contacto con los ojos, se deben lavar con agua y buscar atención médica rápidamente.
• El líquido de freno puede dañar la pintura del vehículo y las piezas de plástico en caso de derrame accidental. El líquido de frenos puede causar daños y lesiones si no se maneja adecuadamente y con seguridad.
• Si encuentra un juego excesivo en la maneta del freno, pero las pastillas están todavía en buenas condiciones, póngase en contacto con el Servicio de Asistencia Técnica Oficial de Cecotec lo antes posible para que lo revisen. Por juego excesivo se refiere al movimiento adicional o inusual que puede sentir en la maneta del freno antes de que los frenos empiecen a funcionar efectivamente.

3.2.2. Uso del scooter

• Este vehículo NO está preparado para ir por autovía/autopista. El vehículo está diseñado para circular a 80 km/h constantes sin provocar sobrecalentamiento a ningún elemento crítico. Si el vehículo es usado por encima de estas especificaciones podría llegar a sobrecalentarse.
• Se considerará un uso habitual el consistente en un uso de al menos una vez por semana durante un periodo mínimo de 10 horas. En caso de que no se vaya a hacer este uso del vehículo, se debe dejar cargado por completo si este va a estar parado durante un periodo de tiempo prolongado.
• Debe realizarse una carga completa cada 30 días para asegurar el correcto funcionamiento de la batería y mantener su vida útil. De no seguir esta pauta, podría verse afectada la garantía legal del producto.
• Las instrucciones indicadas en este documento han sido redactadas para un uso estrictamente urbano. Cuando las condiciones de uso difieran, se tendrá que realizar un mantenimiento más estricto y frecuente.
• Si el scooter se ve afectado por un accidente, debe ponerse en contacto con el Servicio de Asistencia Técnica Oficial de Cecotec. Ellos se encargarán de realizar las inspecciones y evaluaciones necesarias para determinar el estado del vehículo.
• Siga siempre las instrucciones y recomendaciones proporcionadas por el manual, el no hacerlo podría derivar en un grave accidente.
• Haga uso en todo momento del manual y asegúrese de que comprende toda la información contenida en él.
• Como indica el manual, para realizar cualquier operación de mantenimiento, limpieza o reparación del scooter, debe asegurarse de que el vehículo se encuentra apagado y con las llaves quitadas para evitar un accidente ocasionado por cualquier elemento en marcha del scooter.

ESPAÑOL

• Algunas de las piezas del scooter como el motor, los frenos o la batería pueden alcanzar una temperatura elevada, tenga cuidado de no entrar en contacto con dichas piezas.
• Si la batería rebasa los 60 °C, el scooter se detendrá automáticamente con el objetivo de no dañar los componentes del scooter.

3.2.3. Conector

Evite que el conector entre en contacto con cualquier líquido bajo ninguna circunstancia.

3.2.4. Carga (peso)

Nunca rebase la carga máxima permitida del scooter y colóquela lo más centrada posible, de forma equilibrada (indicada en el apartado "13. Especificaciones técnicas").

3.2.5. Batería

Para consultar las advertencias relacionadas con el uso de la batería, consulte el apartado: "10.4. Uso de la batería, precauciones".

3.2.6. Recambios

Deben utilizarse siempre recambios y piezas originales de Cecotec. El uso de piezas de recambio o repuestos no compatibles con el vehículo puede afectar a la seguridad y a la vida útil del mismo.

4. ANTES DE USAR

Asegúrese de comprobar los siguientes elementos antes de conducir su scooter, lo que garantizará su seguridad en la carretera. Los conductores deben asegurarse de que el scooter esté en buenas condiciones. Cualquier componente del scooter puede dañarse si es expuesto a un almacenamiento a largo plazo. Si se expone a condiciones climáticas adversas durante mucho tiempo, puede causar la oxidación del sistema de frenos o una disminución de la presión de los neumáticos, lo que afecta seriamente el rendimiento general del scooter. Además de la simple inspección de la superficie, es necesario realizar las siguientes comprobaciones antes de su uso:

1. El circuito de alimentación, para ello compruebe el cable de la batería, y el circuito de iluminación, comprobando si se encienden todas las luces.
2. Estado de sujeción del manillar y las ruedas delanteras y traseras.
3. Presión de los neumáticos (Indicada en el apartado "13. Especificaciones técnicas."). Conducir con una presión de los neumáticos diferente a la indicada o un desgaste excesivo puede ocasionar un accidente o provocar daño sobre el propio scooter. Si es necesario, haga ajustes.

4. Si el reflector está dañado o sucio.

5. Compruebe si es necesario cargar la batería.

6. Compruebe el sistema de funcionamiento de los frenos, si siente que los frenos son demasiado blandos, debe ir al concesionario para una inspección.
7. Compruebe el estado de desgaste de las pastillas de freno y nunca deben llegar a su límite.
8. Compruebe el nivel del líquido de frenos.
9. Comprobar el estado de la operación de luces y señales, indicadores y claxon. Si es necesario, haga ajustes.
10. Verifique el estado de desgaste de los neumáticos y que la profundidad del dibujo sea suficiente (mayor que 1,6 milímetros).
11. Compruebe si la empuñadura del acelerador gira suavemente y si el retorno es normal.
12. Compruebe si la rotación de la dirección es normal.
13. Compruebe si el caballete se puede abrir y retrae sin problemas.
14. Respete la carga máxima del vehículo (indicada en el apartado "13. Especificaciones técnicas").
15. Asegúrese de que la carga quede sujeta de forma correcta, de forma firme y evite que queden objetos sueltos.

Si alguno de los elementos mencionados no se encuentra en un correcto estado y no puede resolverlo, por favor, contacte con el Servicio de Asistencia Técnica Oficial de Cecotec.

5. ELEMENTOS DE PROTECCIÓN Y VESTIMENTA

1. Siempre emplee casco: es imprescindible y obligatorio el uso de casco tanto para el conductor como para el acompañante. Asegúrese de que esté en buenas condiciones, debidamente abrochado y homologado. El uso de casco reduce significativamente el riesgo y la gravedad de las lesiones en la cabeza. Se aconseja preferiblemente el uso de cascos integrales sobre los abiertos, en colores claros o con elementos reflectantes, y que se ajusten correctamente.
2. Proteja sus ojos: utilice siempre algún tipo de protección ocular, ya sea la visera del casco o unas gafas adecuadas.
3. Vestimenta apropiada: opte por prendas de colores vivos o reflectantes, ajustadas al cuerpo y de talla adecuada para garantizar una mejor visibilidad y seguridad en la carretera.
4. Guantes de protección: use guantes adecuados para proteger sus manos de abrasiones, cortes y contusiones.
5. Calzado adecuado: el calzado debe ajustarse correctamente, tener un tacón bajo y proteger los tobillos para brindar una mejor estabilidad y protección durante la conducción.

6. FUNCIONAMIENTO

6.1. Control remoto

El control remoto del scooter eléctrico permite gestionar funciones clave como bloquear y desbloquear el scooter, encenderlo y apagarlo, todo de manera conveniente y segura. Al presionar los botones correspondientes, se puede asegurar el vehículo, prepararlo para la conducción o apagar la fuente de alimentación sin necesidad de usar llaves físicas.

Control remoto

1. Bloqueo
2. Desbloqueo
3. Búsqueda de vehículo
4. Botón de encendido (Presionar dos veces seguidas)

Figura 8. Control remoto

ATENCIÓN: POR FAVOR, NO PULSE ESTE BOTÓN (4) DURANTE LA CONDUCCIÓN, YA QUE UN CORTE REPENTINO DE ENERGÍA DEL VEHÍCULO PUEDE CAUSAR PELIGRO

6.2. Uso del dispositivo de bloqueo

Figura 9. Dispositivo de bloqueo

Dispositivo de bloqueo

1. Gire la llave a la posición 1 para encender el vehículo. En ese momento, la llave no se podrá sacar.
2. Gire la llave a la posición 2 para apagar el vehículo. en ese momento, la llave se podrá sacar.
3. Gire la llave a la posición 3 y luego saque la llave. En ese momento, el manillar no se podrá mover y el motor del vehículo no se encenderá. Lo mismo ocurrirá con los indicadores, no se encenderán.

6.3. Controles de la maneta izquierda

1. Interruptor de luces de carretera y de cruce: Presione el lado derecho para activar la luz de carretera y presione el lado izquierdo para activar las de cruce.
2. Selector indicador de dirección: Deslice el botón a la izquierda para que los intermitentes izquierdos se activen. Haga lo mismo hacia la derecha para activar los intermitentes del lado derecho. Si retorna el interruptor a la posición inicial (posición central) se desactivarán los intermitentes.
3. Cláxon: Presione el botón para que la bocina emita sonido.

Figura 10. Controles de la maneta izquierda

6.4. Modos de conducción

SHARK

El modelo Shark cuenta únicamente con un modo de conducción por lo que no será necesario realizar cambios entre distintos modos para obtener siempre la dinámica de conducción óptima.

SHARK RS:

El scooter cuenta con tres modos de conducción diferenciados. Deslizando el selector de los modos de conducción hacia la izquierda encontramos los siguientes modos:

Modo 1- Limitado a una velocidad máxima de 49 km/h aproximadamente Modo 2- Limitado a una velocidad máxima de 65 km/h aproximadamente Modo 3- Limitado a una velocidad máxima de 80 km/h aproximadamente".

El selector de modos de conducción se encuentra en la maneta derecha

6.5. Controles de la maneta derecha

1. Interruptor de cambio de modos de conducción: Presione el interruptor para cambiar los diferentes modos de conducción (solo aplicable al modelo Shark RS)

Figura 11. Controles de la maneta derecha

7. ILUMINACIÓN

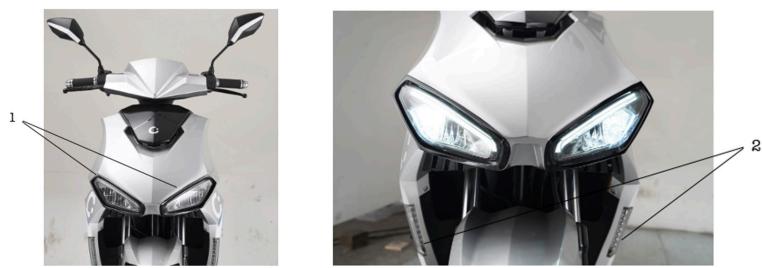

Figura 12. Faros delanteros y luces de dirección delanteras

ESPAÑOL

1. Faros delanteros
2. Luces de dirección

Tanto las luces de carretera, como las de cruce, las de freno y los intermitentes, hacen uso de tecnología LED.

El faro delantero incluye las luces de posición, las de carretera y las de cruce, que podrán ser activadas mediante los accionamientos situados en este caso en la parte izquierda del manillar, como se explica en el punto 6.3. "Controles de la maneta izquierda".

Figura 13. Faros traseros de frenado y luces de dirección traseras

Al igual que las luces delanteras, las traseras cuentan con tecnología LED, tanto las de frenado como las luces de dirección traseras. Éstas podrán ser activadas mediante los accionamientos situados en este caso, en la parte izquierda del manillar, como se explica en el punto 6.3. "Controles de la maneta izquierda".

8. ASIENTO, APERTURA Y CIERRE

En el caso de los modelos Shark y Shark RS, no se dispone de espacio de almacenamiento en el interior del asiento, ya que este se encuentra ocupado por las baterías.

Para la apertura del asiento, los pasos a seguir son:

1. Introducir la llave en el dispositivo de bloqueo.
2. Girar la llave en el sentido de las agujas del reloj hasta alcanzar la posición "Open".
3. Para cerrar el asiento de nuevo, simplemente realice los pasos mencionados anteriormente de manera inversa.

Se abrirá cuando oiga un sonido [Click]. En él podremos acceder a la batería.

Para cerrar el asiento de nuevo, simplemente realice los pasos mencionados anteriormente de manera inversa.

9. CABALLETE LATERAL Y CENTRAL

El caballete lateral está ubicado en el lado izquierdo del modelo Shark. Para desplegarlo, simplemente presione hacia abajo la pata de cabra que sobresale del lateral izquierdo del vehículo. El caballete lateral se utiliza para estacionar el scooter.

Tenga en cuenta que cuando este está desplegado, es imposible circular con el vehículo. El modelo Shark cuenta con un sensor que impide el encendido del scooter en este caso por motivos de seguridad.

También dispone de un caballlete central para estacionar el scooter. Para ello, en primer lugar busque una superficie plana y estable para estacionar el vehículo. Asegúrese de que no hay objetos que puedan interferir con el despliegue del caballlete central.

El modelo Shark y Shark RS disponen de una palanca de ayuda que le facilitará el uso del caballete central.

Para desplegar el caballlete central, coloque su mano izquierda en el manillar izquierdo para mantener la dirección estable. Use su mano derecha para sujetar una parte sólida de la motocicleta, como el asa trasera o el asiento.

A continuación, despliegue el caballlete central con su pie derecho, presione la palanca del caballlete hacia abajo hasta que ambos pies del caballlete toquen el suelo.

Transfiera su fuerza al pie que está sobre la palanca del caballete central mientras tira del scooter hacia atrás y hacia arriba con ambas manos.

Continúe aplicando presión con el pie mientras tira hacia atrás y arriba hasta que la motocicleta se estabilice sobre el caballete central.

AVISO; No intente utilizar el caballete central en superficies inclinadas ya que puede ser peligroso y el scooter podría caer.

10. BATERÍA

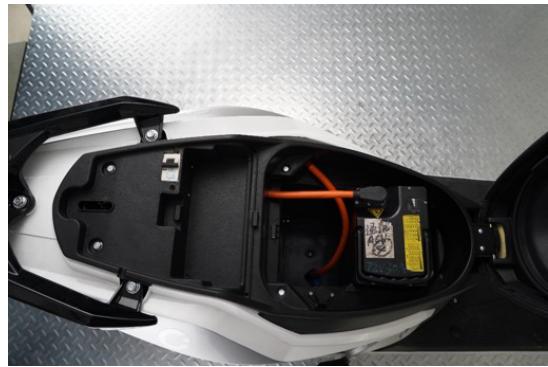

10.1. Extracción de la batería

Para proceder a la extracción de la batería se llevarán a cabo los pasos mencionados a continuación:

1. Asegurarse de que la motocicleta se encuentra desconectada de la red y totalmente apagada.
2. Abrir el asiento de la manera indicada en el apartado "8. Asiento, apertura y cierre".
3. Desconectar la batería de la parte superior y extraer de forma vertical.

Figura 18. Conexión inferior de la batería

Es importante que, una vez extraída la batería, la coloque en un lugar seguro fuera del alcance de niños y mascotas. En el apartado "10.4. Almacenaje, mantenimiento y transporte de la batería" se explican los factores a tener en cuenta para una correcta manipulación de la batería.

Para introducir de nuevo la batería o reemplazarla por una nueva, siga estos pasos:

Asegúrese de que el scooter esté completamente apagado y desconectado de la red antes de realizar cualquier manipulación.

Nota: Si el vehículo está cargando o tiene el contacto dado NO extraiga ni manipule la batería.

1. Conecte la batería a la parte inferior asegurándose de que todos los conectores estén firmemente asegurados. Fig. 17
2. Inserte la batería en el compartimento de forma vertical.

ESPAÑOL

1. Accione la pestaña de seguridad para cerrar la tapa protectora de la batería.
2. Cierre el asiento según las instrucciones del apartado "8. Asiento, apertura y cierre".

10.2. Conector

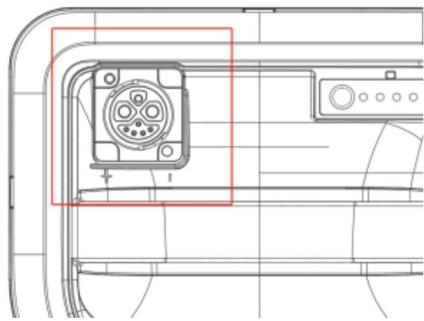

El conector para cargar el modelo Shark y Shark RS se encuentra situado en el interior del asiento de la motocicleta, junto a las baterías.

El proceso de carga de la batería se explica más adelante en el apartado 10.3."Carga de la batería".

10.3. Carga de la batería

En la figura 20, puede observar donde se encuentra el indicador del nivel de carga.

Figura 20. Indicador del nivel de carga

• En estado de carga, la luz indicadora parpadea para mostrar la potencia actual.
• Después de la carga completa, todas las luces indicadoras están encendidas y no parpadean.
• Cuando no esté cargando, pulse el botón de visualización de la potencia:

o La luz indicadora parpadea en rojo: indica que la autonomía restante es inferior al 10%.
o La luz indicadora está siempre roja: indica que la autonomía restante está entre el 10% y el 34%.
- Una luz indicadora verde y una luz roja: indica que la autonomía restante es del 35% al 59%.
Dos luces indicadoras verdes y una luz roja: indica que la autonomía restante es del 60% al 84%.
- Todas las luces indicadoras encendidas: indica que la autonomía restante es del 85% al 100%.
Si todas las luces indicadoras están apagadas, significa que la batería está defectuosa. Póngase en contacto con el Servicio de Asistencia Técnica Oficial de Cecotec.
Por favor, utilice la capacidad de batería correspondiente según la configuración estándar del modelo.

ESPAÑOL

- Para cargar las baterías del scooter puede elegir entre los siguientes dos modos.

Modo de carga 1:

1. Apague el scooter y extraiga la batería tal y como se indica en el apartado "10.1. Extracción de la batería".
2. Coloque el cargador de forma estable, inserte el enchufe de salida del cargador en la toma de carga de la caja de la batería.
3. Inserte el enchufe de entrada del cargador en la toma estándar doméstica de 220 V.

En este caso, solo cargará la batería que está conectada al cargador

Figura 21. Conector batería (modo de carga 1)

Modo de carga 2:

1. Apague el scooter y retire la llave.
2. Abra la cubierta protectora del orificio de carga indicado en la figura e inserte el extremo de salida del cargador en el enchufe de carga y el extremo de entrada en el enchufe de corriente doméstico de 220V.

En este caso se cargarán las dos baterías del scooter al mismo tiempo

10.4. Almacenaje, mantenimiento y transporte de la batería

• Por favor, cargue la batería dentro de un rango de temperatura ambiente de 0°C\~35 °C.
• No exceda las 10 horas de tiempo de carga, la sobrecarga acortará la vida útil de la batería.
• Está estrictamente prohibido cubrir el cargador y la caja de la batería durante la carga para facilitar la ventilación y la disipación del calor.
• No desmonte el cargador usted mismo. Si necesita reemplazarlo, diríjase a un técnico autorizado para su reparación o sustitución.
• Almacene el scooter en un lugar plano y estable; guárdelo en un lugar bien ventilado y seco.
• Guarde la batería con un nivel de carga del 30%-50% para garantizar su vida útil.
• Intente evitar la exposición a la luz solar y a la lluvia para reducir los daños o el envejecimiento de los componentes.
• Cuando almacene la batería durante un periodo prolongado, cárguela completamente antes de utilizarla.
• Para vehículos equipados con baterías almacenadas en el interior, en salas de exposición, almacenes o transportadas distancias cortas en vehículos de carga, después de apagar y quitar la llave, retire el enchufe de la batería para eliminar posibles fallos eléctricos.

Almacenamiento a largo plazo:

• Cuando se almacene durante un período prolongado, desconecte el enchufe de la batería después de apagar y quitar la llave para interrumpir el circuito de alimentación de la batería (como se detalla en el apartado "10.1. Extracción de la batería"), evitando así la sobre descarga de la batería.
• Durante el almacenamiento a largo plazo, realice un ciclo completo de carga y descarga de la batería cada mes y almacene la batería con un nivel de carga del 30%-50% para garantizar la vida útil de la batería.
• Cuando utilice el vehículo después de un almacenamiento prolongado, asegúrese de que la batería esté completamente cargada.
• Antes de utilizar el vehículo, compruebe que no haya anomalías en las distintas piezas. Si detecta algún problema, devuelva el vehículo al concesionario para su mantenimiento o reparación.

ATENCIÓN:

• La batería no es un componente reparable por el usuario. Si hay un mal funcionamiento o la batería no está completamente cargada después de 10 horas de carga, por favor, deje de cargar y póngase en contacto con el Servicio de Asistencia Técnica Oficial de Cecotec.
• La función de carga se desactiva cuando la temperatura ambiente es inferior a 0°C. Por favor, cargue la batería en un ambiente por encima de 0°C.
• El uso de un cargador no original puede provocar fugas, calor, humo, incendio o explosión de la batería.
• No almacene la batería en un ambiente por encima de 40°C, ya que puede causar una degradación irreversible de la capacidad.

ESPAÑOL

• A baja temperatura, la capacidad de la batería de litio disminuye en cierta medida. El grado de referencia específico es que la capacidad utilizable a - 10 °C es del 70%, la capacidad utilizable a 0 °C es del 85%, y la capacidad utilizable a 25 °C es del 100%.
• La capacidad de almacenamiento más adecuada de la batería es del 30% al 50%. Si la capacidad de almacenamiento es inferior al 10% durante mucho tiempo, causará una degradación irreversible de la capacidad de la batería. Si la batería se almacena durante mucho tiempo, por favor, mantenga la batería a - 10 °C \~ 30 °C, y llevar a cabo un ciclo completo de descarga de carga para la batería cada dos meses para minimizar la atenuación de almacenamiento de la batería.
• Evite almacenar la batería en el lugar con riesgo de caída, que puede causar daños incontrolables dentro de la batería y puede causar fugas, calor, humo, fuego o explosión.

10.5. Uso de la batería, precauciones

ATENCIÓN

La batería puede ser un elemento TREMENDAMENTE PELIGROSO (peligro de muerte) si no se manipula correctamente. Por favor, siga con cautela todas las indicaciones expuestas en este manual.

• Mantenga la batería alejada de los niños, el fuego y las fuentes de calor. Está estrictamente prohibido arrojarla al fuego. Están prohibidos los movimientos violentos, los golpes y la extrusión. Evite almacenar la batería en lugares con riesgo de caídas, lo que podría causar daños incontrolables dentro de la batería y provocar fugas, calentamiento, humo, fuego o explosión.
• Sólo se puede utilizar el cargador especificado, y se prohíbe el uso de otros cargadores para cargar la batería. El uso de un cargador no original puede causar que la batería tenga fugas, se caliente, emita humo, se incendie o explote.
• Este producto ha sido sometido a una estricta inspección antes de salir de fábrica, y está estrictamente prohibido desmontarlo. Para cualquier consulta, póngase en contacto con el Servicio de Asistencia Técnica Oficial de Cecotec.
• No exponga el scooter en un ambiente de temperatura superior a los 40°C durante un tiempo prolongado, ya que puede causar degradación irreversible de la capacidad.
• Temperatura de carga: 0 °C - 35 °C. La función de carga se desactiva cuando la temperatura ambiente es inferior a 0°C. Por favor, cargue la batería en un entorno por encima de 0°C.

• A bajas temperaturas, la capacidad de la batería de litio disminuye hasta cierto punto. El grado de referencia específico es que la capacidad utilizable a -10 °C es del 70%, la capacidad utilizable a 0 °C es del 85% y la capacidad utilizable a 25 °C es del 100%.

• La capacidad de almacenamiento más adecuada de la batería es del 30% al 50%. Si la capacidad de almacenamiento es inferior al 10% durante mucho tiempo, causará una degradación irreversible de la capacidad de la batería. Si la batería se almacena durante mucho tiempo, por favor mantenga la batería entre -10 °C y 30 °C, y realice un ciclo completo de carga y descarga de la batería cada dos meses para minimizar la atenuación del almacenamiento de la batería.

• Sólo personal autorizado y cualificado puede manipular o desmontar la batería del vehículo. Si va a extraer la batería para cargar la misma, por favor, siga las instrucciones mencionadas en el apartado "10.1. Extracción de la batería", y tenga en cuenta las precauciones a seguir expuestas en este apartado.
• La batería puede ser intercambiada por otra idéntica suministrada por Cecotec. Utilice solo baterías originales de Cecotec o compatibles con este modelo según le haya confirmado expresamente Cecotec. En caso contrario, puede ver reducida la vida útil de la batería y de su producto. En el caso de extraer la batería, asegúrese de manipularla con precaución como se indica en este manual.
• La batería debe ser transportada a una velocidad baja con el fin de evitar impactos fuertes. Emplee ambas manos a la hora de cargar la batería y desplácese con cuidado y lentamente.
• Cualquier maltrato a la batería (impactos, caídas, contacto con humedad, agua o cualquier otro líquido, exposición a una fuente de calor, exposición a temperaturas superiores a 35 °C) puede ocasionar el incendio de esta.
• Si observa algún indicio de daños en la batería evite conectarla y contacte con el Servicio de Asistencia Técnica Oficial de Cecotec.
• En caso de incendio de la batería, se puede apagar utilizando agua o CO2, a menos que esté conectada a la red eléctrica o esté cerca de otras baterías. En tales casos, es necesario utilizar un extintor de CO2 para controlar el fuego y trasladarla a una zona segura aislada, distante al menos 20 metros de cualquier exposición, como otros vehículos o baterías. Una vez en un lugar seguro, es importante contactar a los servicios de emergencia para que gestionen la situación.
• La apertura de la caja de la batería está estrictamente prohibida y puede representar un riesgo considerable, además de invalidar por completo la garantía. Únicamente el personal autorizado está autorizado a intervenir en la caja de la batería.
• Desarmar la batería sin permiso puede causar fugas, calentamiento, humo, fuego o explosión de la batería. Si se observa humo saliendo de la batería, es de suma importancia

ESPAÑOL

llamar de inmediato a los bomberos y sacarla urgentemente del espacio cerrado en el que se encuentre.

- La batería no es un componente reparable por el usuario. Si hay un mal funcionamiento o la batería no se carga completamente después de 10 horas de carga, por favor detenga la carga y contacte al distribuidor de vehículos eléctricos Cecotec o con el Servicio de Asistencia Técnica Oficial de Cecotec.

Figura 23. Señales de advertencia

11. EMERGENCIAS

11.1. Primeros Auxilios y Autoayuda:

• En situaciones de rotura de la batería, humo o incendio, es fundamental priorizar la evacuación del personal del área afectada y proporcionar una ventilación adecuada para dispersar los gases. Se recomienda buscar atención médica de inmediato.
• Ante el contacto con los ojos, enjuague con abundante agua, manteniendo los párpados abiertos durante al menos 10 minutos para eliminar cualquier residuo.
• Si la piel entra en contacto con sustancias nocivas, retire la ropa contaminada y lave la zona afectada con agua y jabón durante al menos 20 minutos. Es importante evitar la aplicación de grasas o pomadas.
• En caso de inhalación de gases, traslade a la persona a un área bien ventilada al aire libre y administre oxígeno o practique respiración artificial según sea necesario.
• En caso de fuga del líquido de frenos, si este entra en contacto con la piel, lavar inmediatamente la zona afectada. Si entra en contacto con los ojos, realice el mismo proceso y solicite asistencia médica inmediatamente.

11.2. Medidas contra Incendios:

• Para extinguir un incendio en la batería, se pueden emplear extintores Tipo D, CO2 y químicos secos.
• Es crucial estar atento a los peligros específicos, como el sobrecalentamiento de las celdas debido a fuentes externas o un uso incorrecto.

12. LIMPIEZA Y MANTENIMIENTO

Para prolongar la vida útil del scooter y garantizar una conducción segura y cómoda, deben realizarse revisiones periódicas de mantenimiento. Incluso durante periodos prolongados de inactividad del vehículo, deben realizarse inspecciones periódicas.

Antes de arrancar el vehículo cada día, es esencial realizar comprobaciones rutinarias. La importancia de estas comprobaciones nunca debe pasarse por alto. Antes de conducir, asegúrese de completar todos los puntos de inspección siguientes para garantizar un rendimiento óptimo y lograr una conducción segura.

12.1. Limpieza

FRECUENCIA: DIARIA
Limpieza regular	Pantalla	Limpiar con esponja suave para quitar insectos o suciedad.
	Asiento	Limpiar con esponja suave para quitar insectos y suciedad.
FRECUENCIA: MENSUAL
Limpieza regular	Piezas pintadas	Limpiar con restaurador de brillo.
	Piezas de goma	Limpiar con productos especiales protectores de la goma.
	Piezas metálicas	Usar aceite para limpiar y engrasar las piezas metálicas.
	Panel de instrumentos	Limpiar la suciedad endurecida con alguna esponja suave.
	Luces	Limpiar la suciedad endurecida con alguna esponja suave.
	Suspensiones	Comprobar ausencia de fugas tanto en la horquilla como en el amortiguador trasero.

ESPAÑOL

Nota: no utilice detergentes agresivos, paños sucios, paños duros o esponja durante la limpieza del scooter, ya que estos podrían dañar los componentes del mismo.

12.2. Mantenimiento del usuario

El mantenimiento de usuario debe realizarse antes de iniciar cada marcha.

Piezas	Comprobaciones
Manillar	1. Suave.
	2. Rotación flexible.
	3. Sin desplazamiento axial ni movimiento ni holgura.
Palanca de freno	La palanca de freno debe tener un recorrido de 10 mm - 20 mm.
Neumáticos	1. Presión normal de los neumáticos.
	2. Grado de desgaste.
	3. Sin grietas ni cortes.
Batería	Carga suficiente para la distancia de viaje prevista.
Luces	Accione todas las luces: luz de carretera, luz de cruce, luz de freno, intermitentes, etc., para comprobar su funcionamiento normal.
Claxon	Compruebe si el claxon funciona con normalidad.

12.2.1. Frenos

1. Juego libre de la palanca de freno:

La palanca de freno debe tener un juego libre adecuado. El juego libre se refiere a la distancia desde que se suelta la palanca hasta que se siente apretada al agarrarla.

2. Comprobación del líquido de frenos:

• Coloque el manillar recto y compruebe el líquido de frenos en el depósito. Debe mantenerse entre las marcas de límite superior e inferior.
• Cuando el nivel del líquido descienda hasta la marca de límite inferior, compruebe el desgaste de las pastillas de freno.
• Si las pastillas de freno están desgastadas dentro de los límites especificados, suele indicar una fuga; acuda a un taller de reparación para su inspección.
  • Líquido de frenos: DOT4.

Cuando se requiera mantenimiento o reparación del sistema de frenado, por favor contacte con el departamento de reparaciones o concesionario autorizado más cercano para su inspección. Cuando se sustituyan piezas, es necesario utilizar piezas originales del departamento de reparaciones o concesionario autorizado.

12.2.2. Neumáticos

1. Compruebe y ajuste regularmente la presión de los neumáticos.

2. La presión de los neumáticos sólo debe comprobarse cuando están fríos. La presión normal de los neumáticos delanteros y traseros es de 250±10 KPa. (*)

3. Inspeccione rutinariamente los neumáticos en busca de pinchazos, especialmente si hay algún indicio de fuga de aire, se debe llevar a cabo una reparación inmediata.
4. Compruebe si hay cortes u objetos punzantes incrustados en la banda de rodadura de los neumáticos. Inspeccione la llanta en busca de abolladuras, hendiduras o deformaciones. Si encuentra algún grado de daño, póngase en contacto con el departamento de mantenimiento para su inspección.
5. Cuando la banda de rodadura del neumático se desgasta hasta llegar a la profundidad mínima marcada por la normativa, el neumático debe sustituirse inmediatamente.

(*) Las medidas y presiones recomendadas de los neumáticos proporcionadas en este manual son orientativas. Le recomendamos que siempre verifique la información específica en el marcado de sus neumáticos o consulte con el fabricante de los mismos para asegurar la precisión y adecuación a su motocicleta. Esto garantiza la seguridad y el rendimiento óptimo del vehículo.

Advertencia:

• Si la presión de los neumáticos es demasiado alta, el neumático puede reventar durante la conducción, provocando accidentes. Cuando la presión de los neumáticos es demasiado baja, aumenta el área de contacto entre el neumático y el suelo, provocando un desgaste acelerado de los neumáticos, un mayor consumo de energía e incluso el deslizamiento de la llanta o su desacoplamiento del neumático.
• Utilizar neumáticos excesivamente desgastados es muy peligroso, ya que afecta a la adherencia entre el neumático y la superficie de la carretera, provocando dificultades de conducción e incluso accidentes. Cuando la profundidad de la banda de rodadura en la superficie central del neumático alcanza las especificaciones, deben sustituirse los neumáticos.

12.2.3. Intermitentes izquierdo y derecho, luz trasera

Compruebe si los intermitentes izquierdo y derecho, así como la luz trasera, funcionan correctamente. Si no funcionan, deben sustituirse inmediatamente.

12.2.4. Claxon

Compruebe si el claxon suena correctamente. Si no suena o el sonido es anormal, debe ajustarse o sustituirse inmediatamente.

12.2.5. Acelerador

Compruebe si el acelerador es efectivo, acelere suavemente y vuelva a la posición de ralentí automáticamente.

12.3. Mantenimiento en taller

Este mantenimiento regular garantizará que su scooter se mantenga en condiciones óptimas de seguridad, salvaguardando tanto al usuario como al vehículo.

Calendario de inspecciones

Elemento a revisar	Periodo (Tiempo o Km)
	3000 Km/ 3 meses	6000 Km/ 6 meses	12000 Km/ 12 meses
Presión de neumáticos	A	A	A
Inspección de la batería	A	A	A
Verificación de holguras	A	A	A
Verificación de la holgura del manillar	A	A	A
Amortiguadores	A	A	A
Tornillería	A	A	A
Lubricación de las partes del vehículo		B	B
Iluminación y equipo eléctrico	A	A	A
Caballete lateral	A	A	A
Amortiguador	A	A	A
Freno delantero/trasero	A	A	A

Leyenda:

A: Comprobar, limpiar, ajustar

B: Lubricar.

Nota

• Una vez completado por completo el plan de mantenimiento (>12.000 km) repita de nuevo el plan de mantenimiento desde el comienzo.
• Cuando se conduce regularmente bajo condiciones duras, tales como superficies irregulares de la carretera, es esencial realizar el mantenimiento con la frecuencia indicada en el manual para mantener el excelente rendimiento del vehículo.

Atención:

1. Si el vehículo se utiliza con frecuencia a plena carga, sobrecargado, a altas velocidades, en carreteras con baches o en terrenos cuesta arriba y cuesta abajo, lleve a cabo las tareas de mantenimiento de usuario de manera constante.
2. Las piezas originales están fabricadas con materiales de calidad superior y han sido sometidas a rigurosas validaciones, garantizando tanto su calidad como su longevidad. Al realizar el mantenimiento y las reparaciones, por favor utilice piezas originales para asegurar que el vehículo se mantenga en óptimas condiciones, garantizando la seguridad de conducción, y disfrutando de los servicios normales de garantía.
3. Durante el mantenimiento rutinario y las reparaciones, si se detecta alguna anomalía, es necesario limpiar, inspeccionar o sustituir rápidamente. Puede consultar métodos de reparación sencillos o llevar el vehículo al concesionario para su inspección y reparación.

12.4. Resolución de problemas

FALLO	POSIBLES CAUSAS	POSIBLES SOLUCIONES
La motocicleta no arranca al encender	1. El enchufe de la batería no está bien insertado2. La batería está agotada;3. La batería está dañada;4. El interruptor principal no está activado en la posición “ON”.	1. Enchufe el cable de la batería correctamente2. Cargue la batería3.Sustituya la batería4. Sustituya el fusible.5. Coloque el interruptor en la posición “ON”.
El motor no arranca al girar el acelerador	1. El voltaje de la batería es demasiado bajo.2. La palanca de freno está pulsada y hace que se active el interruptor de apagado;3. El vehículo no ha arrancado;4. Acelerador no accionado.	1. Cargue la batería.2. Evite agarrar la palanca de freno mientras arranca.3. Arranque el vehículo.4. Pise a fondo el acelerador.
Velocidad lenta o falta de autonomía	1. Nivel de batería bajo;2. Presión insuficiente en los neumáticos;3. Frenadas y arranques frecuentes que provocan sobrecarga;4. Envejecimiento de la batería o atenuación normal;5. Temperatura ambiente demasiado baja, que debilita la capacidad de carga y descarga de la batería.	1. Carga del vehículo o el cargador está dañado.2. Compruebe la presión de los neumáticos antes de cada uso.3. Establezca buenos hábitos de conducción.4. Sustituya la batería.5. Se trata de un fenómeno normal.
Parada durante la conducción	1. La batería se ha agotado2. Compruebe que la batería está correctamente instalada	1. Carga la batería2. Compruebe si el juego de la batería es excesivo.3. Si la batería no tiene juego y ocurre el mismo problema, quizás el conector o el cableado eléctrico está suelto, contacte con servicio técnico.
No se puede cargar la batería	1. Mal contacto entre el enchufe del cargador y la toma de la batería;2. El cargador está dañado;3.Secuencia incorrecta del cargador.	1. Compruebe si el enchufe está suelto.2.Sustituya el cargador.3. Vuelva a conectar el cargador en la secuencia correcta del modo de carga.
La unidad de potencia produce un crujido anormal	Compruebe si el disco de freno tiene un juego excesivo	1. Contacte con el servicio técnico.
Humo y olor proveniente del sistema de potencia	Compruebe si el tornillo de la cabeza del cable del motor está suelto	1. Es un fallo interno de la unidad de potencia, consulte al servicio técnico.
Fallo en la regulación de velocidad	1. El voltaje de la batería es demasiado bajo.2. El acelerador está dañado.	1. Cargue completamente la batería.2. Consulte al servicio técnico para reparar o sustituir la batería.

13. ESPECIFICACIONES TÉCNICAS

Referencia:	04888/00654	04890/00655
Producto:	CECOTEC SHARK	CECOTEC SHARK RS
Dimensiones [mm]
- A.- Distancia entre ejes	1330 mm	1330 mm
- B.- Longitud total	1930 mm	1930 mm
- C.- Ancho total	670 mm	670 mm
- D. - Altura total	1120 mm	1120 mm
Altura del asiento	785 mm	785 mm
Peso [kg]
Masa en orden de marcha del vehículo (1)	78 kg	78 kg
M.M.T.A. (2)	248 kg	248 kg
M.M.T.A. Tren delantero (2)	75 kg	75 kg
M.M.T.A. Tren trasero (2)	173 kg	173 kg
(1) Teniendo en cuenta todos los elementos necesarios para la conducción del vehículo, exceptuando el peso del conductor.
(2) Masa Máxima Técnicamente Admissible
Suspensión
Frontal	Hidráulico	Hidráulico
Frontal recorrido [mm]	445 mm	445 mm
Trasera	Muelle	Muelle
Trasera recorrido [mm]	315±1.5 mm	315±1.5 mm
Motor
Marca	QS	QS
Tipo	Motor en rueda	Motor en rueda
Potencia nominal [W]	3000 W	3000 W
Tensión de trabajo [V]	72 V	72 V
Número de serie	12ZW7256048YA......	12ZW7256048YA......
Velocidad máxima [km/h]	45 km/h	80 km/h
Luces e indicadores [Tecnología]
Luz frontal	Lámpara / Bombilla	Lámpara / Bombilla
Luz trasera	LED	LED
Luz de freno	LED	LED
Indicador de dirección	LED	LED
Ruedas
Dimensiones de rueda delantera (2)	130/60-13	130/60-13
Presión rueda delantera (2)	225 kPa	225 kPa
Dimensiones de rueda trasera (2)	120/70-12	120/70-12
Presión rueda trasera (2)	225 kPa	225 kPa
Sistema de frenado
Eje delantero	Disco	Disco
Eje delantero diámetro [mm]	190 mm	190 mm
Eje trasero	Disco	Disco
Eje trasero diámetro [mm]	220 mm	220 mm
Batería
Tensión [V]	72V	72V
Tecnología	Litio	Litio
Número de celdas	180	180
Capacidad [Ah]	30Ah	30Ah
Tiempo de carga	6-7 h	6-7 h
Peso [kg]	10.2 kg	10.2 kg
Cargador
Salida	5 A	5 A
Eficiencia energética
Consumo energético (Wh/km)	32 Wh/km	32 Wh/km
Regulación medioambiental	Euro 5	Euro 5
Autonomía [km](3)	*60KM con 1 batería y a velocidad constante de 45km/h	*60KM con una batería y a velocidad constante de 45km/h*68KM con dos baterías y a velocidad constante de 80km/h

(1) Autonomía medida según EU 2018/285
(2) Las medidas y presiones recomendadas de los neumáticos proporcionadas en este manual son orientativas. Le recomendamos que siempre verifique la información específica en el marcado de sus neumáticos o consulte con el fabricante de los mismos para asegurar la precisión y adecuación a su motocicleta. Esto garantiza la seguridad y el rendimiento óptimo del vehículo.

Las especificaciones técnicas pueden cambiar sin notificación previa para mejorar la calidad del producto.

14. RECICLAJE DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este símbolo indica que, de acuerdo con las normativas aplicables, el producto y/o la batería deberán desecharse de manera independiente de los residuos domésticos. Cuando este producto alcance el final de su vida útil, deberás extraer las pilas/baterías/acumuladores y llevarlo a un punto de recogida designado por las autoridades locales. Para obtener información detallada acerca de la forma más adecuada de desechar sus aparatos eléctricos y electrónicos y/o las correspondientes baterías, el consumidor deberá contactar con las autoridades

locales.

El cumplimiento de las pautas anteriores ayudará a proteger el medio ambiente.

15. GARANTÍA Y SAT

Cecotec responderá ante el consumidor de cualquier falta de conformidad que exista en el momento de la entrega del producto en los términos, condiciones y plazos que establece la normativa aplicable. No obstante, lo anterior, Cecotec no responderá ante el consumidor cuando la falta de conformidad que presente el producto o cualquiera de sus piezas sea como consecuencia de:

Un uso o mantenimiento inadecuado;

Una falta de mantenimiento por no haber realizado alguna de las inspecciones establecidas en el libro de mantenimiento del producto o una reparación realizada por alguien no cualificado; Una modificación o alteración del producto o de sus piezas en una forma no autorizada ni permitida por el fabricante según se indica en este manual;

Un uso diferente al previsto por el fabricante como, por ejemplo, aunque no exclusivamente utilizar el producto para circular por terreno rústico o superficies irregulares, en competiciones. Se han utilizado piezas no originales de Cecotec o no reconocidas expresamente por Cecotec como compatibles con el producto.

Las piezas sujetas a desgaste por uso (como las baterías, los neumáticos, discos de freno, pastillas de freno) pueden agotar su vida útil antes de que acabe el plazo de garantía legal. Por lo tanto, la sustitución o reparación de estas piezas que sean consecuencia de su desgaste por uso aun cuando el plazo de garantía legal no haya acabado conllevará un gasto para el usuario.

Las baterías deben cargarse y mantenerse según se indica en el presente manual. Si se someten a ciclos de carga diferentes (en periodicidad y duración) a los aquí establecidos, podrá verse reducida su vida útil.

Se recomienda que las reparaciones se efectúen por personal profesional especializado.

Si detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica Oficial de Cecotec a través del número de teléfono [phone].

16. COPYRIGHT

Los derechos de propiedad intelectual sobre los textos de este manual pertenecen a CECOTEC INNOVACIONES, S.L. Quedan reservados todos los derechos. El contenido de esta publicación no podrá, ni en parte ni en su totalidad, reproducirse, almacenarse en un sistema de recuperación, transmitirse o distribuirse por ningún medio (electrónico, mecánico, fotocopia, grabación o similar) sin la previa autorización de CECOTEC INNOVACIONES, S.L.

ENGLISH

Figura 4. Número VIN

A més, a la roda posterior, on se situa el motor eléctric, es troba el número identificador del motor eléctric.

Figura 18. Connexió inferior de la bateria

Cecotec Innovaciones S.L.

Av. Reyes Católicos, 60

46910, Alfafar (Valencia)

AP01240718
