| Tipo de producto | Tarjeta de expansión SATA II ExpressCard |
| Interfaz | ExpressCard/34 |
| Conectividad | 2 puertos SATA II (3 Gbps) |
| Compatibilidad | Windows XP, Vista, 7, 8, 10 |
| Dimensiones aproximadas | 34 mm x 75 mm x 5 mm |
| Peso | 50 g |
| Alimentación eléctrica | Alimentación a través del puerto ExpressCard |
| Funciones principales | Adición de discos duros SATA II a un portátil |
| Mantenimiento y limpieza | Limpiar con un paño suave, evitar la humedad |
| Piezas de repuesto y reparabilidad | No disponible, producto no reparable |
| Seguridad | No exponer a temperaturas extremas o a la humedad |
| Información general | Verificar la compatibilidad con su sistema antes de la compra |
Preguntas frecuentes - SATA II EXPRESSCARD BELKIN
Preguntas de los usuarios sobre SATA II EXPRESSCARD BELKIN
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Tarjeta de expansión en formato PDF gratis! Encuentra tus instrucciones SATA II EXPRESSCARD - BELKIN y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SATA II EXPRESSCARD de la marca BELKIN.
MANUAL DE USUARIO SATA II EXPRESSCARD BELKIN
Añada a su ordenador un puerto Serie ATA II utilizando la tecnología ExpressCard
Añada a su ordenador un puerto Serie ATA II utilizando la tecnología ExpressCard
- Introducción 53
Especificaciones 54
Requisitos del sistema.... 55
Contenido del paquete 55 - Instalación del hardware 56
- Verificación de la instalación.... 57
- Resolución de problemas ....58-59
- Información....60-61

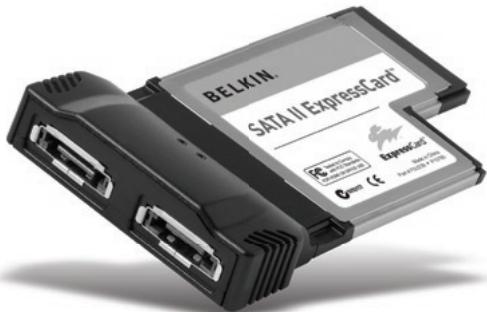

Enhorabuena y gracias por haber adquirido la Tarjeta SATA II ExpressCard de Belkin. Esta ExpressCard les ofrece a los usuarios de ordenadores portátiles un modo rápido y cómodo de añadir un puerto serie ATA, que se beneficiará del mayor ancho de banda y las características de interconexión de entrada/salida que proporciona el nuevo estándar ExpressCard.
¿Por qué una tarjeta ExpressCard?
ExpressCard, el estándar diseñado para sustituir a la tarjeta Cardbus, cuadruplica el ancho de banda. Así se consigue descargar música más rápidamente, mayor calidad de transmisión de archivos de vídeo, y acceso ultrarrápido a dispositivos de almacenamiento masivo.
La Tarjeta ExpressCard constituye la solución perfecta para transmisión simultánea de películas y descargar vídeos de su cámara grabadora a su disco duro, sin arriesgarse a que su ordenador se quede inactivo, aparezcan errores o funcione muy lentamente. ExpressCard prepara a su ordenador para el futuro, con una tecnología tan avanzada que sobrepasa la velocidad de procesamiento de muchos dispositivos que se encuentran actualmente en el mercado. Esto significa que al instalar ahora la Tarjeta ExpressCard, se asegura de que podrá actualizar los dispositivos durante los próximos años.
Lea atentamente este Manual del usuario para sacarle el mayor partido a todas las posibilidades que le ofrece la Tarjeta SATA II ExpressCard de Belkin.
Ventajas
- Cumple con las especificaciones PCI Express revisión 1.1
- Proporciona una tasa de transferencia PCI Express de una línea (x1) de 2,5 Gbps
- Cumple con las especificaciones de módulo de 54 mm de ancho de ExpressCard
- Crea 2 puertos externos, serie ATA independientes
- Cumple con las especificaciones Serial ATA 1.0
- Proporciona tasas de transferencia Serial ATA II de hasta 3,0 Gbps
- Le permite conectar y desconectar los dispositivos sin tener que apagar el sistema (conexión en funcionamiento)
Especificaciones
- Interfaz: PCI Express de una línea
- Modo: 2^a Generación de Serial ATA
• Controlador: Silicon Image Sil 3132 - Compatible con Legacy Command Queuing (LCQ)
- Compatible con Native Command Queuing (NCQ)
- Compatible con compensación distinta de cero (NCQ)
- Compatible con entrega de datos defectuosos (NCQ)
- Admite multiplicadores de puerto con conmutación basada en la estructura FIS (Frame Information Structure)
Requisitos del sistema
- Ordenador portátil con Windows® con una ranura disponible ExpressCard
- Windows 2000, XP, 2003 Server
Contenido del paquete
- SATA II ExpressCard
- Manual del usuario
- Controlador en CD
EN 3
FR 15
DE 27
NL 39
ES 51
IT 63
- Localice la ranura ExpressCard de su ordenador portátil.
- Con su portátil conectado, inserte la Tarjeta ExpressCard en la ranura disponible ExpressCard de 54 mm.
Nota: No conecte ningún dispositivo a su Tarjeta ExpressCard hasta que no haya finalizado la instalación del controlador.
-
El Asistente de nuevo hardware se iniciará y reconocerá la Tarjeta ExpressCard.
-
Aparecerá el asistente de Windows para el nuevo hardware encontrado “Mass Storage Controller”. Seleccione “Install from a list or specific location” (Instalar desde una lista o ubicación específica); después haga clic en “Next” (Siguiente).
-
Seleccione “Include this location in the search” (incluir esta ubicación en la búsqueda) y haga clic en “Browse” para especificar el controlador de la Tarjeta Serial ATA ExpressCard que se encuentra en el CD (
:\Windows 32bit\Driver).
Después haga clic en “Next” (Siguiente). Nota: “
-
El sistema operativo Windows instala automáticamente el controlador correcto. Haga clic sobre “Finish” (Finalizar) para completar la instalación del controlador.
-
La instalación se ha completado y la Tarjeta ExpressCard está lista para ser utilizada.
Consulte el “Administrador de dispositivos de Windows” para confirmar que su Tarjeta ExpressCard ha sido instalada correctamente.
- Haga clic con el botón derecho del ratón en "Mi PC" y seleccione "Administrar".
- Seleccione la pestaña del "Device Manager" (Administrador de dispositivos).
- Haga clic en el signo más (+) situado junto a “SCSI and RAID controllers”. La lista de controladores “SCSI and RAID controllers” incluirá ahora la entrada de “Silicon Image Sil 3132 SATALink Controller”.
La Tarjeta ExpressCard y los dispositivos conectados al ordenador no funcionan correctamente.
Haga lo siguiente:
- Compruebe que todos los cables que está utilizando son del tipo correcto, y que todos estén bien conectados.
- Asegúrese de que todos los dispositivos están encendidos y conectados a la fuente de alimentación correcta.
- Vuelva a conectar los dispositivos en encadenamiento de margarita si los desconectó para realizar la instalación. Si al volver a conectarlos no desaparece el problema, reinicie su ordenador.
- Asegúrese de que ha instalado correctamente la Tarjeta ExpressCard.
El ordenador no detecta la Tarjeta ExpressCard.
- Asegúrese de que la Tarjeta ExpressCard está insertada adecuadamente en la ranura ExpressCard de 54 mm, si no lo está, insértela de forma correcta.
- Si la Tarjeta ExpressCard está insertada correctamente, compruebe si los conectores dorados están limpios, si no lo están, limpie la superficie de los conectores.
- Siga el procedimiento de la página 57, titulado “Verificación de la instalación”. Si la designación de la Tarjeta ExpressCard “Silicon Image Sil 3132 SATALink Controller” no aparece en el Administrador de dispositivos, actualice la BIOS de su ordenador para obtener la última versión (póngase en contacto con el fabricante de su ordenador para más información). Si después de actualizar su BIOS el ordenador sigue sin detectar la Tarjeta ExpressCard, póngase en contacto con el fabricante de su ordenador para que le proporcione asistencia avanzada para la BIOS.
No puedo instalar el controlador de la Tarjeta ExpressCard.
Asegúrese de que su sistema operativo Microsoft Windows está actualizado con el último “Service Pack” (consulte la página web de Microsoft). Le recomendamos encarecidamente que actualice Windows 2000 con el Service Pack 4, Windows XP con el Service Pack 2, o Windows Server 2003 con el Service Pack 1 (o posteriores).
Regulación de la Comisión Federal de Comunicaciones de Estados Unidos (FCC)
DECLARACIÓN DE CONFORMIDAD CON LAS NORMATIVAS DE LA FCC SOBRE COMPATIBILIDAD ELECTROMAGNÉTICA
Nosotros, Belkin Corporation, con sede en 501 West Walnut Street, Compton, CA 90220 (EE.UU.), declaramos bajo nuestra sola responsabilidad que el producto:
F5U239ea
al que hace referencia la presente declaración:
Cumple con la sección 15 de las normativas de la FCC. Su utilización está sujeta a las siguientes dos condiciones: (1) este dispositivo no debe provocar interferencias nocivas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado.
Declaración de conformidad con la CE
Nosotros, Belkin Components, declaramos bajo nuestra sola responsabilidad que el producto F5U239ea, al que hace referencia la presente declaración, está en conformidad con el estándar genérico de emisiones EN 55022:1998 Clase B, EN 50081-1 y con el estándar genérico de inmunidad EN 50082-1:1992.
Garantía de por vida del producto de Belkin Corporation Limited La cobertura de la presente garantía.
Belkin Corporation otorga una garantía al comprador original según la cual el producto no tendrá defectos en cuanto a diseño, montaje, materiales o mano de obra.
El período de cobertura.
Belkin Corporation otorga una garantía a su producto durante toda su vida útil.
¿Qué haremos para corregir problemas?
Garantía del producto.
Belkin reparará o sustituirá, según decida, cualquier producto defectuoso sin ningún tipo de cargo (excepto los gastos de envío del producto).
¿Qué excluye la presente garantía?
Todas las garantías mencionadas anteriormente resultarán nulas y sin valor alguno si el producto Belkin no se le proporciona a Belkin Corporation para su inspección bajo requerimiento de Belkin con cargo al comprador únicamente, o si Belkin Corporation determina que el producto Belkin se ha instalado de un modo inadecuado, alterado de algún modo o forzado. La garantía del producto de Belkin no lo protege de los desastres naturales (que no sean relámpagos) tales como inundaciones, terremotos, guerras, vandalismo, robo, desgaste natural debido al uso normal, desgaste, agotamiento, obsolescencia, mal uso, daños a causa de alteraciones la alimentación (p. ej. apagones, bajadas de tensión), modificación o alteración no autorizadas de programas o sistemas.
Para obtener asistencia.
Para obtener asistencia sobre algún producto de Belkin, debe seguir los siguientes pasos:
- Consulte en www.belkin.com el número del servicio de asistencia técnica de su zona y póngase en contacto con nosotros, teniendo preparada la siguiente información:
a. El número de artículo del producto Belkin.
b. El lugar de compra del producto.
c. Cuándo compró el producto.
d. Copia de la factura original.
2. El servicio de atención al cliente de Belkin le informará sobre cómo enviar la factura y el producto Belkin y sobre cómo proceder con su reclamación.
Belkin Corporation se reserva el derecho de revisar el producto Belkin dañado. Todos los costes de envío del producto Belkin a Belkin Corporation para su inspección correrán a cargo del comprador exclusivamente. Si Belkin determina, según su propio criterio, que resulta poco práctico el envío de los equipos dañados a Belkin Corporation, Belkin podrá designar, según su propio criterio, una empresa de reparación de equipos para que inspeccione y estime el coste de la reparación de dichos equipos. El coste, si existe, del envío de los equipos hacia y desde dicha empresa de reparaciones, y de la estimación correspondiente, correrá exclusivamente a cargo del comprador. Los equipos dañados deberán permanecer disponibles para su inspección hasta que haya finalizado la reclamación. Siempre que se solucionen las reclamaciones por negociación, Belkin Corporation se reserva el derecho de ser subrogada en cualquier póliza de seguros existente de la que pueda disponer el comprador.
Relación de la garantía con la legislación estatal.
ESTA GARANTÍA CONTIENE LA GARANTÍA EXCLUSIVA DE BELKIN CORPORATION, NO EXISTE NINGUNA OTRA GARANTÍA, EXPRESA O IMPLÍCITA, EXCEPTO LAS REQUERIDAS POR LA LEY, INCLUYENDO LA GARANTÍA IMPLÍCITA DE ESTADO DE CALIDAD, COMERCIALIZACIÓN Y ADAPTACIÓN PARA UN FIN PARTICULAR, Y TALES GARANTÍAS IMPLÍCITAS, EN CASO DE EXISTIR ALGUNA, ESTARÁN LIMITADAS EN SU DURACIÓN AL PERIODO DE VIGENCIA DE LA PRESENTE GARANTÍA.
Algunas jurisdicciones no permiten la limitación de la duración de las garantías implícitas, por lo que cabe la posibilidad de que las anteriores limitaciones no le afecten.
EN NINGÚN CASO BELKIN CORPORATION SERÁ RESPONSABLE DE LOS DAÑOS IMPREVISTOS, ESPECIALES, DIRECTOS, INDIRECTOS, CONSECUENTES O MÚLTIPLES, INCLUYENDO, AUNQUE NO EXCLUSIVAMENTE, LA PÉRDIDA DE NEGOCIO O BENEFICIOS QUE PUEDA SURGIR DE LA VENTA O EL EMPLEO DE CUALQUIER PRODUCTO BELKIN, AUNQUE SE HAYA INFORMADO DE LA POSIBILIDAD DE DICHOS DAÑOS.
Esta garantía le proporciona derechos legales específicos y también podría beneficiarse de otros derechos que pueden variar entre las distintas jurisdicciones. Algunas jurisdicciones no permiten la exclusión o limitación de los daños fortuitos, consecuentes, o de otro tipo, por lo que puede que las limitaciones mencionadas anteriormente no le afecten.
