Tipo de producto	Placa de cocción por inducción
Marca	AEG
Modelo	HKL85416IB
Número de zonas de cocción	4 zonas
Tipo de instalación	Empotrable
Ancho del producto	78 cm
Profundidad del producto	52 cm
Altura del producto	5 cm
Peso neto	12 kg
Alimentación eléctrica	230 V ~ 50 Hz
Potencia total conectada	7400 W
Tipo de control	Táctil y deslizante
Funciones destacadas	PowerBoost, detección de tamaño de olla, temporizador
Función PowerBoost	Potencia extra rápida en cada zona
Detección de recipientes	Automática, adaptada al diámetro de la olla
Temporizador	Programable por zona de cocción
Bloqueo de seguridad infantil	Incluido
Apagado automático de seguridad	Incluido
Superficie	Vitrocerámica de fácil limpieza
Clase de eficiencia energética	A
Piezas de repuesto disponibles	Originales durante 10 años

Preguntas frecuentes - HKL85416IB AEG

¿Cómo encender la placa de inducción AEG HKL85416IB?

Para encender la placa, pulse el botón de encendido/apagado durante un segundo. A continuación, seleccione la zona deseada tocando el control correspondiente. Ajuste el nivel de potencia con el deslizador táctil.

¿Qué hago si la placa no detecta una olla?

Compruebe que la olla sea apta para inducción (base magnética). Colóquela correctamente centrada en la zona de cocción. Si el problema persiste, puede haber un error en la detección; reinicie la placa.

¿Cómo activar el bloqueo de seguridad para niños?

Mantenga pulsado el símbolo del candado o la tecla de bloqueo durante unos segundos. Se encenderá un indicador luminoso y todos los controles quedarán desactivados excepto el de apagado de emergencia.

¿Qué significan los códigos de error que aparecen en la pantalla?

Los códigos como E2 o E5 indican errores relacionados con la temperatura interna o la alimentación eléctrica. Desconecte la placa durante un minuto y vuelva a conectarla. Si el error persiste, contacte con el servicio técnico.

¿Cómo limpiar la superficie vitrocerámica sin dañarla?

Use un producto específico para vitrocerámica y una espátula de goma para restos quemados. Aplique el producto cuando la superficie esté tibia (no caliente) y seque con un paño suave. Evite estropajos metálicos.

¿Se puede instalar la placa encima de un horno?

Sí, siempre que el horno tenga ventilación forzada para disipar el calor. La distancia entre el horno y la placa debe cumplir las medidas de instalación indicadas en el manual. Consulte la guía de instalación.

¿Qué tipos de recipientes son compatibles con inducción?

Los recipientes deben tener base metálica ferromagnética (acero inoxidable apto, hierro fundido, esmaltado). Para comprobarlo, acerque un imán a la base; si se adhiere, es compatible.

¿Cómo ahorrar energía al cocinar?

Utilice el temporizador y la función PowerBoost solo cuando sea necesario. Tape las ollas y ajuste el diámetro de la zona al de la base del recipiente. Apague la zona unos minutos antes de terminar la cocción para aprovechar el calor residual.

¿La placa tiene temporizador individual para cada zona?

Sí, puede programar un tiempo de apagado automático para cada una de las 4 zonas de forma independiente. Una vez finalizado el tiempo, la zona se apaga automáticamente.

¿Dónde puedo comprar piezas de repuesto para este modelo?

Las piezas de repuesto originales están disponibles a través del servicio técnico oficial de AEG. Puede solicitarlas en la página web del fabricante o en tiendas autorizadas. La disponibilidad está garantizada durante al menos 10 años.

MANUAL DE USUARIO HKL85416IB AEG

1. INFORMACIÓN SOBRE SEGURIDAD......26
2. INSTRUCCIONES DE SEGURIDAD.... 27
3. DESCRIPCIÓN DEL PRODUCTO....30
4. USO DIARIO....32
5. CONSEJOS....37
6. MANTENIMIENTO Y LIMPIEZA....40
7. SOLUCIÓN DE PROBLEMAS....40
8. INSTALACIÓN......43
9. INFORMACIÓN TÉCNICA......46
10. EFICACIA ENERGÉTICA....46

PARA OBTENER RESULTADOS PERFECTOS

Gracias por escoger este producto AEG. Este artículo ha sido creado para ofrecer un rendimiento impecable durante muchos años, con innovadoras tecnologías que facilitarán su vida y prestaciones que probablemente no encuentre en electrodomésticos corrientes. Por favor, dedique algunos minutos a la lectura para disfrutar de todas sus ventajas.

Consulte en nuestro sitio web:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.aeg.com

Registrar su producto para recibir un mejor servicio:

www.registeraeg.com

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.aeg.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con nuestro centro autorizado de servicio técnico, cerciórese de tener la siguiente información a mano: Modelo, PNC, Número de serie.

La información se puede encontrar en la placa de características.

Advertencia / Precaución-Información sobre seguridad

i Información general y consejos

Información sobre el medio ambiente

Salvo modificaciones.

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• No deje que los niños jueguen con el aparato.
• Mantenga los materiales de embalaje fuera del alcance de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o se esté enfriando. Las piezas accesibles están calientes.
• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.
• La limpieza y el mantenimiento no podrán realizarlas niños sin supervisión.
• Es necesario mantener alejados a los niños de menos de 3 años salvo que estén bajo supervisión continua.

1.2 Instrucciones generales de seguridad

• El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. No toque las resistencias.
• No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.

- Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.

- Nunca intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.

- No utilice las superficies de cocción para almacenar alimentos.

- No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.

- No utilice un limpiador a vapor para limpiar el aparato.

- Tras el uso, apague la zona de cocción con el mando y no preste atención al detector de tamaño.

- Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato para evitar el riesgo de descarga eléctrica.

- Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un electricista cualificado puede instalar este aparato.

• Retire todo el embalaje
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• El aparato es pesado, tenga cuidado siempre cuando lo mueva. Utilice siempre guantes de protección.

• Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche.

• Proteja la parte inferior del aparato del vapor y la humedad.

• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.
• La base del aparato se puede calentar. Asegúrese de colocar un panel de separación incombustible bajo el aparato para evitar acceder a la base.
• Deje un espacio de ventilación de 2 mm entre la encimera y el frente de la unidad situada bajo ella. La garantía

no cubre los daños causados por la falta de una ventilación adecuada.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

- Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

- El aparato debe conectarse a tierra.

- Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.

- Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.

- Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.

- Utilice el cable de red eléctrica adecuado.

- Coloque los cables eléctricos de forma que no se puedan enredar.

- Asegúrese de que hay instalada una protección contra descargas eléctricas.

- Establezca la descarga de tracción del cable.

- Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas.

- No utilice adaptadores de enchufes múltiples ni cables prolongadores.

- Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico para cambiar un cable dañado.

- Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

2.3 Uso del aparato

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• Retire todo el embalaje, las etiquetas y la película protectora (en su caso) antes del primer uso.
• Utilice este aparato en entornos domésticos.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no están obstruidos.
• No deje nunca el aparato desatendido mientras está en funcionamiento.
• Apague las zonas de cocción después de cada uso.
• No preste atención al detector de tamaño.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.

• No utilice el aparato como superficie de trabajo ni de almacenamiento.

• Si la superficie del aparato está agrietada, desconéctelo inmediatamente de la fuente de alimentación. De esta forma evitará descargas eléctricas.

• Los usuarios que tengan marcapasos implantados deberán mantener una distancia mínima de 30 cm de las zonas de cocción por inducción cuando el aparato esté en funcionamiento.
• Cuando se coloca comida en aceite caliente, éste puede saltar.

ADVERTENCIA!

Riesgo de incendio y explosiones

• Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.
• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.
• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite que se utiliza por primera vez.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ADVERTENCIA!

Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.
• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.
• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.

• No coloque papel de aluminio sobre el aparato.

• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar el cristal o la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.

2.4 Mantenimiento y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Apague el aparato y déjelo enfriar antes de limpiarlo.
• Desconecte el aparato de la red eléctrica antes de realizar el mantenimiento.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

2.5 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo deshacerse correctamente del aparato.
• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y deséchelo.

2.6 Asistencia

• Para reparar el aparato, póngase en contacto con un centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.

3. DESCRIPCIÓN DEL PRODUCTO

3.1 Disposición de las zonas de cocción

1 Zona de cocción por inducción
2 Panel de control

3.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

Sensor Función Observaciones
1	i	ENCENDIDO/APAGADO Para activar y desactivar la placa.
2		Bloqueo / Dispositivo de seguridad para niños Para bloquear y desbloquear el panel de control.
3	STOP+GO	STOP+GO Para activar y desactivar la función.
4		Bridge Para activar y desactivar la función.
5	-	Indicador del nivel de calor Para mostrar el nivel de calor.
6	-	Indicadores de tiempo de las zonas de cocción Muestra la zona para la que se ha ajustado la hora.
7	-	Indicador del temporiza-dor Para mostrar la hora en minutos.
8		Hob 2 Hood Para activar y desactivar el modo manual de la función.
9		- Para seleccionar una zona de cocción.
10	+/-	- Para aumentar o disminuir el tiempo.
11	P	Función Power Para activar y desactivar la función.
12	- Barra de control Para ajustar la temperatura.

3.3 Indicación de la temperatura en pantalla

Pantalla Descripción
0	La zona de cocción está apagada.
1 - 14	La zona de cocción está en funcionamiento.
u	STOP+GO está funcionando.
R	Calentamiento automático está funcionando.
P	Función Power está en funcionamiento.
E + número	Hay un fallo de funcionamiento.
≡ / ≠ ≡	OptiHeat Control (indicador de calor residual de 3 pasos) : seguir co-cinando / mantener caliente / calor residual.
L	La función Bloqueo / Dispositivo de seguridad para niños está funcio-nando.
F	El recipiente es inadecuado o demasiado pequeño, o no se ha colo-cado ningún recipiente sobre la zona de cocción.
-	Apagado automático está funcionando.

3.4 OptiHeat Control (indicador de calor residual de 3 pasos)

Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente, lo que hace que la superficie vitrocerámica se caliente por el calor del mismo.

ADVERTENCIA!

☐ / ☐ Riesgo de quemaduras por calor residual. El indicador muestra el nivel de calor residual.

4. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

4.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar el la placa de cocción.

4.2 Apagado automático

La función desconecta automáticamente la placa siempre que:

• todas las zonas de cocción están apagadas,
• no se ajusta un nivel de calor después de encender la placa,
• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la placa se apaga. Retire el objeto o limpie el panel de control.
• la placa está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Espere a que la zona de cocción se enfríe antes de utilizar la placa de nuevo.
• está utilizando utensilios de cocina no adecuados. Se ilumina el símbolo y la zona de cocción se apaga automáticamente después de 2 minutos.
• no apaga una zona de cocción ni cambia la temperatura. Al cabo de un cierto tiempo, se enciende - y se apaga la placa.

Relación entre el ajuste de calor y el tiempo tras el que se apaga la placa de cocción:

Ajuste del nivel de calor	La placa de coc-ción se apaga.
u, 1 - 3	6 horas
4 - 7 5 horas

Ajuste del nivel de calor	La placa de coc-ción se apaga.
8 - 9 4 horas
10 - 14 1,5 hora

4.3 Ajuste de temperatura

Para ajustar o cambiar la temperatura:

Toque la barra de control en el ajuste de temperatura adecuado o desplace el dedo a lo largo de la barra de control hasta llegar al ajuste de temperatura adecuado.

4.4 Indicador de la zona de cocción

La línea horizontal muestra el tamaño máximo del utensilio de cocción. El corte de la línea horizontal muestra el tamaño mínimo del utensilio de cocción.

Consulte el capítulo "Información técnica".

4.5 Función Bridge

La función conecta dos zonas de cocción izquierdas de forma que funcionen como si fueran una.

Seleccione primero el ajuste de temperatura de las zonas de la izquierda.

Para activar la función: toque 8 si desea ajustar o cambiar el nivel de calor, pulse uno de los sensores.

Para desactivar la función: toque 08 Las zonas de cocción funcionan de manera independiente.

4.6 Calentamiento automático

Si activa esta función puede conseguir el ajuste de calor necesario en menos tiempo. La función establece la temperatura al valor más elevado por un cierto tiempo y, después, la baja al valor adecuado.

Para activar la función, la zona de cocción debe estar fría.

Para activar la función de una zona de cocción: toque (se enciende). Toque inmediatamente el ajuste de calor correcto. Transcurridos 3 segundos, se enciende.

Para desactivar la función: cambie el ajuste de calor.

4.7 Función Power

La función suministra potencia adicional a las zonas de cocción por inducción, La función puede activarse para la zona de cocción por inducción solo un período de tiempo limitado. Transcurrido ese tiempo, la zona de cocción cambia automáticamente al nivel de calor más alto.

Consulte el capítulo "Información técnica".

Para activar la función de una zona de cocción: toque P Se enciende .

Para desactivar la función: cambie el ajuste de calor.

4.8 Temporizador

Temporizador

Puede utilizar esta función para ajustar el tiempo que desee que funcione la zona de cocción para un único proceso de cocción.

Ajuste primero la zona de cocción y después la función. Elija el nivel de calor antes o después de ajustar la función.

Para seleccionar la zona de cocción:

toque el sensor ⏻ varias veces hasta que se encienda el indicador de la zona de cocción que desea.

Para activar la función: toque + del temporizador para programar el tiempo (00 - 99 minutos). La cuenta atrás comenzará cuando el indicador de la zona de cocción parpadee más lentamente.

Para comprobar el tiempo restante:

seleccione la zona de cocción con El indicador de la zona de cocción comienza a parpadear rápidamente. La pantalla muestra el tiempo restante.

Para modificar la hora: seleccione la zona de cocción con ⚠. Toque to . —

Para desactivar la función: seleccione la zona de cocción con ⚠ y toque . El tiempo restante se sigue descontando hasta llegar a 00. El indicador de la zona de cocción se apaga.

Cuando ha transcurrido el tiempo, se activa la señal acústica y 00 parpadea. Se apaga la zona de cocción.

Para detener la señal acústica: toque

CountUp Timer (Temporizador de cronometraje)

Puede utilizar esta función para supervisar la duración de funcionamiento de la zona de cocción.

Para seleccionar la zona de cocción:

toque el sensor varias veces hasta que se encienda el indicador de la zona de cocción que desea.

Para activar la función: toque del temporizador; UP se enciende. La cuenta de cronómetro comienza cuando el indicador de la zona de cocción parpadea más lentamente. La pantalla alterna entre UP y el tiempo transcurrido (minutos).

Para ver el tiempo de funcionamiento de la zona de cocción: seleccione la zona de cocción con El indicador de la zona de cocción comienza a parpadear rápidamente. La pantalla muestra cuánto tiempo ha estado funcionado la zona.

Para desactivar la función: seleccione la zona de cocción con ⚠ y toque b. — El indicador de la zona de cocción se apaga.

Avisador

Puede utilizar esta función como Minutero mientras la placa está activada y las zonas de cocción no funcionan (el ajuste de calor muestra).

Para activar la función: toque ⚠️

Toque + del temporizador para ajustar el tiempo. Cuando ha transcurrido el tiempo, se activa la señal acústica y 00 parpadea.

Para detener la señal acústica: toque

La función no afecta al funcionamiento de las zonas de cocción.

4.9 STOP+GO

Esta función ajusta todas las zonas de cocción en funcionamiento al nivel de calor más bajo.

Cuando la función está en marcha, no se puede cambiar el ajuste de temperatura.

La función no detiene las funciones del temporizador.

Para activar la función: toque STOP +Se enciende . Se enciende

Para desactivar la función: toque STOP Se enciende el ajuste de calor anterior.

4.10 Bloqueo

Se puede bloquear el panel de control mientras funcionan las zonas de cocción. Evita el cambio accidental del nivel de calor.

Ajuste en primer lugar el nivel de calor que desee.

Para activar la función: toque 📋 se enciende durante 4 segundos. El temporizador se mantiene activo.

Para desactivar la función: toque Se enciende el ajuste de calor anterior.

La función también se desactiva cuando se apaga la placa.

4.11 Dispositivo de seguridad para niños

Esta función impide el uso accidental o indebido de la placa.

Para activar la función: encienda la placa de cocción con ① No ajuste los niveles de calor. Pulse ☐ durante 4 segundos. ☒ se enciende. Apague la placa de cocción con ①.

Para desactivar la función: encienda la placa de cocción con Ⓘ. No ajuste los niveles de calor. Toque durante 4 segundos. 📄 se enciende. Apague la placa de cocción con Ⓘ

Para anular la función solo durante el tiempo de cocción: encienda la placa de cocción con 📄 se enciende. Toque durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Ya puede poner en marcha el aparato. Cuando apague la placa de cocción con 📄 la función vuelve a activarse.

4.12 OffSound Control (Desactivación y activación de los sonidos)

Apague la placa de cocción. Toque ① durante 3 segundos. La pantalla se enciende y se apaga. Toque durante 3 segundos. o se encienden. Toque + en el temporizador para

seleccionar una de las siguientes optiones:

• el sonido se desactiva.
• el sonido se activa.

Para confirmar su selección, espere hasta que la placa de cocción se desactive automáticamente.

Cuando esta función se ajusta en 📋, solo se oye el sonido cuando:

• se toca ①
• El Avisador baja
• El Temporizador baja
• se coloque algo en el panel de control.

4.13 Limitación de potencia

Inicialmente, la placa de cocción tiene ajustado el nivel de potencia más alto posible.

Para aumentar o disminuir el nivel de potencia:

1. Apague la placa de cocción.
2. Pulse ① durante 3 segundos. La pantalla se enciende y se apaga.
3. Toque durante 3 segundos. Se enciende.
4. Toque ⏻. Se enciende P0.
5. Toque / del temporizador para ajustar el nivel de potencia.

Niveles de potencia

Consulte el capítulo "Información técnica".

• P0 — 7.200 W
• P1 — 1.500 W
• P2 — 2.000 W
• P3 — 2.500 W
• P4 — 3.000 W
• P5 — 3.500 W
• P6 — 4.000 W
• P7 — 4.500 W
  • P8 — 5.000 W
• P9 — 6,000 W

PRECAUCIÓN!

Asegúrese de que la potencia seleccionada se adapta a los fusibles de la instalación doméstica.

4.14 Función Administrador de energía

• Las zonas de cocción se agrupan según la ubicación y el número de fases de la placa. Consulte la ilustración.
• Cada fase tiene una carga eléctrica máxima de 3.700 W.
• La función divide la potencia entre las zonas de cocción conectadas a la misma fase.
• La función se activa cuando la carga eléctrica total de las zonas de cocción conectadas a una sola fase supera 3.700 W.
• La función disminuye la potencia de las demás zonas de cocción conectadas a la misma fase.
• La pantalla de ajuste de calor para las zonas reducidas cambia entre dos niveles.

Función Administrador de energía con función Limitación de potencia

Cuando la función Limitación de potencia se ajusta en 4,5 kW o menos, la potencia de la placa se divide entre todas las zonas de cocción.

Cuando la función Limitación de potencia se ajusta en más de 4,5 kW, la potencia de la placa se divide entre dos zonas de cocción por igual.

Es una función automática avanzada que conecta la placa de cocción a una campana especial. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador desde la placa de cocción.

Para la mayoría de las campanas, el sistema remoto esta desactivado de origen. Actívelo antes de usar la función. Para más información, consulte el manual de instrucciones de la campana.

Uso automático de la función

Para utilizar la función automáticamente, ajuste el modo automático en H1 – H6. La placa de cocción se ajusta originalmente en H5. La campana reacciona siempre que utilice la placa de cocción. La placa de cocción reconoce automáticamente la temperatura del utensilio de cocina y ajusta la velocidad del ventilador.

Modos automáticos

Luz au- tomática		Hervir1) Freír2)
Modo H0	Apagado	Apagado Apagado

Luz au-tomática		Hervir 1)	Freír 2)
Modo H1	Encendi-do	Apagado	Apagado
Modo H2 3)	Encendi-do	Veloci-dad delventila-dor 1	Veloci-dad delventila-dor 1
Modo H3	Encendi-do	Apagado	Veloci-dad delventila-dor 1
Modo H4	Encendi-do	Veloci-dad delventila-dor 1	Veloci-dad delventila-dor 1
Modo H5	Encendi-do	Veloci-dad delventila-dor 1	Veloci-dad delventila-dor 2
Modo H6	Encendi-do	Veloci-dad delventila-dor 2	Veloci-dad delventila-dor 3

1) La placa detecta el proceso de ebullición y activa la velocidad del ventilador según el modo automático.
2) La placa detecta el proceso de fritura y activa la velocidad del ventilador según el modo automático.
3) Este modo activa el ventilador y la luz, y no depende de la temperatura.

Cambio del modo automático

1. Apague el aparato.
2. Toque ① durante 3 segundos. La pantalla se enciende y se apaga
3. Toque durante 3 segundos.
4. Toque ⏻ varias veces hasta que se encienda H
5. Toque + del temporizador para seleccionar un modo automático.

Para operar la campana directamente con el panel de la campana, desactive el modo automático de la función.

Cundo termine de cocinar y apague la placa de cocción, la campana puede seguir funcionando un breve período de tiempo. Tras ese tiempo, el sistema desactiva el ventilador automáticamente y evita la activación accidental del ventilador durante los siguientes 30 segundos.

Ajuste manual de la velocidad del ventilador

Mayúscula inicial también puede utilizar la función manualmente. Para ello, toque

mientras la placa está encendida. Así desactiva el funcionamiento

5. CONSEJOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Utensilios de cocina

En las zonas de cocción por inducción, la presencia de un fuerte campo magnético calienta los utensilios de cocina muy rápidamente.

Utilice las zonas de cocción con los utensilios de cocina adecuados.

Material de los utensilios de cocina

• correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).
• incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.

El utensilio de cocina es adecuado para cocinar con inducción si:

automático de la función y es posible modificar manualmente la velocidad del ventilador. Al pulsar se incrementa en un nivel la velocidad del ventilador. Cuando alcance un nivel intensivo y pulse de nuevo, ajustará la velocidad del ventilador en 0 y lo apagará. Para volver a poner en marcha el ventilador con la velocidad 1, toque.

Para activar el funcionamiento automático, apague la placa de cocción y vuelva a encenderla.

Activación de la luz

Puede hacer que la placa de cocción active automáticamente la luz al encender la placa. Para ello, ajuste el modo automático en H1 – H6.

La luz de la campana se apaga 2 minutos después de apagar la placa de cocción.

• puede calentar en poco tiempo una cantidad pequeña de agua en una zona con el ajuste de calor máximo.
• el imán se adhiere a la base del utensilio de cocina.

La base del utensilio de cocina debe ser lo más gruesa y plana posible.

Medidas de los utensilios de cocina

Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina, pero hasta un cierto límite.

La eficacia de la zona de cocción está relacionada con el diámetro del utensilio de cocina. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción.

Consulte el capítulo "Información técnica".

5.2 Ruidos durante la utilización

Si escucha:

• crujido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).
• silbido: utiliza la zona de cocción a temperaturas muy altas y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).
• zumbido: el nivel de calor utilizado es alto.
• chasquido: cambios en el suministro eléctrico.
• siseo, zumbido: el ventilador está en funcionamiento.

Los ruidos son normales y no indican fallo alguno de la placa.

5.3 Öko Timer (temporizador Eco)

Con el fin de ahorrar energía, la resistencia de la zona de cocción se

apaga antes de que suene la señal del temporizador de cuenta atrás. La diferencia en el tiempo de utilización depende de la temperatura de calentamiento y de la duración de la cocción.

5.4 Ejemplos de aplicaciones de cocción

La relación entre el ajuste de calor y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de calor, no es proporcional al aumento del consumo de potencia de la zona de cocción. Significa que la zona de cocción con el ajuste de calor medio usa menos de la mitad de su potencia.

Los datos de la tabla son sólo orientativos.

Ajuste del nivel de calor	Utilícelo para: Tiempo	(min)	Sugerencias
- 1	Mantener calientes los alimentos.	como estime necesario	Tape los utensilios de cocina.
1 - 3 Salsa holandesa, derretir: man-tequilla, chocolate, gelatina.		5 - 25 Remover de vez en cuando.
1 - 3 Cuajar: tortilla, huevos revueltos.		10 - 40 Cocinar con tapa.
3 - 5 Arroces y platos cocinados con leche, calentar comidas pre-paradas.		25 - 50 Añadir al menos el doble de líquido que de arroz; los platos lácteos deben removerse entremedias.
5 - 7 Cocinar al vapor verduras, pes-cados o carnes.		20 - 45 Añadir varias cucharadas de líquido.
7 - 9 Cocinar patatas al vapor. 20 - 60 Utilice como máximo 1⁄4 l de agua para 750 g de patatas.
7 - 9 Grandes cantidades de alimentos, estofados y sopas.		60 - 150 Hasta 3 litros de líquido además de los ingredientes.
9 - 12 Freír ligeramente: escalopes, ternera “cordon bleu”, chule-tas, hamburguesas, salchichas, hígado, filetes rusos, huevos, tortitas, rosquillas.		como estime necesario	Dele la vuelta a media coc-ción.
12 - 13 Asado fuerte, bolas de patata, filetes de lomo, filetes.		5 - 15 Dele la vuelta a media coc-ción.
14 Hervir agua, cocer pasta, dorar carne (gulash, asado), freír patatas.

Hervir grandes cantidades de agua. La función Power está activada.

5.5 Consejos para la función Hob ² Hood

Cuando utilice la placa de cocción con la función:

• Proteja el panel de la campana de la luz solar directa.
• No dirija focos halógenos hacia el panel de la campana.
• No cubra el panel de la placa de cocción.
• No interrumpa la señal entre la placa de cocción y campana (por ejemplo con la mano o con el asa de un utensilio de cocción). Consulte la figura. La campana de la figura es solo a título ilustrativo.

Pude suceder que otros aparatos controlados a distancia puedan bloquear la señal. Para evitarlo, no opere el mando a distancia del aparato y la placa de cocción a la vez.

Campanas extractoras con la función Hob ² Hood

Para conocer la gama completa de campanas extractoras que usan esta función, consulte nuestro sitio web para consumidores. Las campanas extractoras AEG que usan esta función deben tener el símbolo

6. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Información general

• Limpie la placa después de cada uso.
• Utilice siempre recipientes cuya base esté limpia.
• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento normal de la placa.
• Utilice un limpiador especial para la superficie de la placa.
• Utilice un rascador especial para el cristal.

6.2 Limpieza de la placa

- Elimine de inmediato: restos fundidos de plástico, recubrimientos

7. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Qué hacer si...

Problema Posible causa Solución
La placa no se enciende o no funciona.	La placa no está conectada a un suministro eléctrico o está mal conectada.	Compruebe si la placa se ha conectado correctamente a la red eléctrica. Consulte el diagrama de conexiones.
Ha saltado el fusible. Compruebe si el fusible es la causa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.
Vuelva a encender la placa y ajuste el nivel de calor en menos de 10 segundos.
Ha pulsado 2 o más sen-sores al mismo tiempo.		Toque solo un sensor.
STOP+GO está funcionando.		Consulte "Uso diario".
Hay agua o salpicaduras degrasa en el panel de control.		Límpie el panel de control.
Se emite una señal acústica y la placa se apaga.Se emite una señal acústica cuando la placa se apaga.	Hay uno o más sensores cubiertos.	Quite el objeto que cubre los sensores.
La placa de cocción se apaga.	Ha puesto algo sobre el sensor 1	Retire el objeto del sensor.
Indicador de calor residual no se enciende.	La zona no ha estado encendida el tiempo suficiente para activar la función.	Si la zona ha funcionado el tiempo suficiente como para estar caliente, consulte con el centro de servicio autorizado.
Hob 2 Hood no funciona. Ha tapado el panel de control.		Retire el objeto del panel de control.
Calentamiento automático no funciona.	La zona está caliente. Deje que la zona se enfríesuficientemente.
Se ha ajustado el nivel decalor más alto.		El nivel de cocción máximotiene la misma potencia que la función.
El valor de la temperatura varía entre dos ajustes.	Administrador de energía está funcionando.	Consulte "Uso diario".
Los sensores se calientan. El utensilio de cocina es demasiado grande o está colocado demasiado cerca de los mandos.		Coloque los utensilios de cocina de gran tamaño en las zonas traseras si fuera posible.
No hay señal alguna al pulsar los sensores del panel.	Las señales están desactivadas.	Active las señales.Consulte "Uso diario".
- se enciende.	Apagado automático está en funcionamiento.	Apague la placa y vuelva a encenderla.
1 se enciende.	Dispositivo de seguridad para niños o la función Bloqueo está activada.	Consulte "Uso diario".
F se enciende.	No hay ningún utensilio de cocina sobre la zona.	Ponga un utensilio de cocina sobre la zona.
El utensilio de cocina no es adecuado.	Utilice el utensilio de cocina adecuado.Consulte el capítulo "Consejos".
El diámetro de la base del utensilio de cocina es demasiado pequeño para la zona.	Utilice un utensilio de cocina del tamaño adecuado.Consulte el capítulo "Información técnica".
Ey un número se encienden.	Se ha producido un error en la placa.	Desenchufe la placa de la toma de corriente durante unos minutos. Desconecte el fusible del sistema eléctrico. Vuelva a conectarlo. Si vuelve a aparecer, póngase en contacto con el Centro de servicio técnico.
Ey se enciende.	Se ha producido un fallo en la placa porque el utensilio de cocina ha hervido hasta agotar el líquido. Apagado automático y la protección contra sobrecalentamientos de las zonas están activos.	Apague la placa. Retire el utensilio de cocina caliente. Espere unos 30 segundos antes de encender de nuevo la zona. Si el utensilio de cocina era el problema, el mensaje de error desapar-ece. Indicador de calor re-sidual puede permanecer encendido. Deje que el utensilio de cocina se enfríe suficientemente. Com-pruebe si el utensilio de co-cina es compatible con la placa.Consulte el capítulo "Conse-jos".

7.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico. Facilite la información de la placa de datos técnicos. Facilite también el código de tres dígitos de la placa vitrocerámica (se encuentra en la esquina de la superficie vitrocerámica) y el mensaje de error que

aparezca. Asegúrese de que maneja la placa de cocción adecuadamente. De lo contrario, el personal técnico de servicio o el distribuidor facturará la reparación efectuada, incluso en el caso de que el aparato se encuentre en periodo de garantía. Las instrucciones sobre servicio técnico y condiciones de garantía se encuentran en el folleto de garantía que se suministra con el aparato.

8. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Número de

serie ....

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

8.3 Cable de conexión

• La placa de cocción se suministra con el cable de conexión.
• Cambie el cable de red dañado solo por el cable de repuesto. Póngase en

contacto con el servicio técnico local autorizado.

ADVERTENCIA!

Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

PRECAUCIÓN!

No taladre ni suelde los extremos de cable. Está terminantemente prohibido.

PRECAUCIÓN!

No conecte el cable sin el manguito del extremo.

Conexión bifásica

1. Retire el manguito del extremo del cable de los cables negros y marrones.
2. Quite el aislamiento de los extremos del cable negro y marrón.
3. Coloque un nuevo manguito de 1,5 mm² en cada extremo de cable (se necesita una herramienta especial).

Sección transversal del cable

Conexión monofásica - 230 V\~ Conexión bifásica - 400 V 2 \~ N

Verde - amarillo Verde - amarillo

N Azul y gris Azul y gris N

L Negro y marrón Negro L1

Marrón L2

8.4 Colocación del sello en el rebaje del borde perimetral

1. Limpie los rebajes de la encimera.

2. Corte la banda de sello suministrada en 4 bandas. Las bandas deben tener la misma longitud que los rebajes.

3. Corte los extremos de las bandas en ángulo de 45°. Deben encajar con precisión en las esquinas de los rebajes.

4. Coloque las bandas en el rebaje. No estire las bandas. No superponga los extremos de las bandas.

Después de montar la placa de cocción, selle con silicona el espacio restante entre la vitrocerámica y la encimera.

Asegúrese de que la silicona no penetra por debajo de la vitrocerámica.

8.5 Montaje

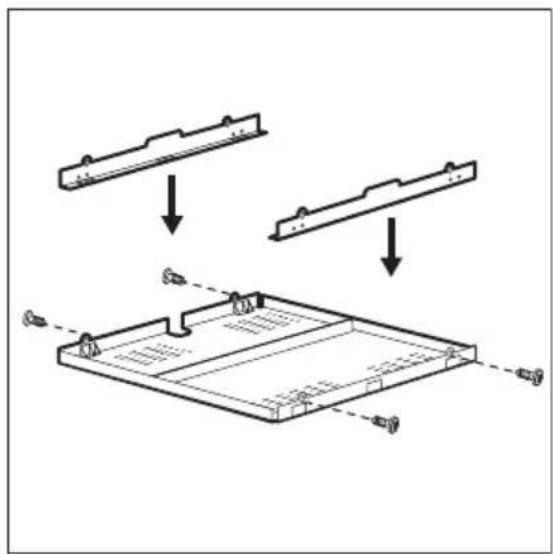

8.6 Caja de protección

Si utiliza una caja de protección (accesorio adicional) no son necesarios el espacio de ventilación frontal de 2mm y el suelo protector directamente por debajo del aparato. El accesorio de la caja de protección puede no estar disponible en algunos países. Póngase en contacto con el proveedor local.

No se puede utilizar la caja de protección si se instala la placa de cocción encima de un horno.

9. INFORMACIÓN TÉCNICA

9.1 Placa de características

Modelo HKL85416IB Número de producto (PNC) 949 597 039 00

Tipo 58 GBD CB AT 220 - 240 V 50 - 60 Hz

Inducción 7.2 kW Fabricado en Alemania

N° ser. 7.2 kW

AEG

9.2 Especificaciones de las zonas de cocción

Zona de coc-ción	Potencia nomi-nal (ajuste de calor máx.) [W]	Función Power [W]	Función Power duración máxi-ma [min]	Diámetro de los utensilios de co-cina [mm]
Anterior izquierda	2300 3200 10 125 - 210
Posterior iz-quierda	2300 3200 10 125 - 210
Mitad anterior 1400 2500 4 125 - 145
Posterior dere-cha	2400 3600 10 210 - 300

La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las dimensiones del utensilio de cocina.

Para obtener unos resultados de cocción óptimos, utilice recipientes de diámetro inferior al indicado en la tabla.

10. EFICACIA ENERGÉTICA

10.1 Información de producto según EU 66/2014

Identificación del modelo	HKL85416IB
Tipo de placa de cocción	Placa empotra-	da
Número de zonas de coc-ción		4
Tecnología de calenta-miento	Inducción
Diámetro de las zonas de cocción circulares (∅)	Anterior izquierda	21,0 cm
	Posterior izquierda	21,0 cm
	Mitad anterior	14,5 cm
	Posterior derecha	30,0 cm
Consumo de energía por zona de cocción (EC elec-tric cooking)	Anterior izquierda	172,6 Wh / kg
	Posterior izquierda	174,9 Wh / kg
	Mitad anterior	176,6 Wh / kg
	Posterior derecha	170,5 Wh / kg
Consumo de energía por de la placa de cocción (EC electric hob)	173,7 Wh / kg

EN 60350-2 - Aparatos electrodomésticos - Parte 2: Placas de cocción - Métodos de medición del rendimiento

Las mediciones de energía referidas al área de cocción se identifican mediante las cruces de las zonas de cocción respectivas.

10.2 Ahorro de energía

Estos consejos la ayudarán a ahorrar energía al cocinar cada día.

- Cuando caliente agua, utilice solo la cantidad que necesite.

• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.
• Coloque el utensilio de cocina sobre la zona de cocción antes de encenderla.
• Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas.
• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

11. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y

electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

CE
