Tipo de producto	Ventilador de techo con lámpara
Marca	Cecotec
Modelo	Energysilence Lampaero 600 Natural Darkwood
Diámetro de las aspas	132 cm (52 pulgadas)
Material de las aspas	Madera oscura (Darkwood)
Altura total	Aproximadamente 30 cm
Peso neto	6,2 kg
Alimentación	220-240 V ~ 50 Hz
Potencia nominal	50 W (motor) + 18 W (lámpara LED)
Número de velocidades	3 velocidades
Función inversor	Sí (verano/invierno)
Mando a distancia	Incluido, infrarrojo
Lámpara integrada	LED, regulable (ajustable)
Nivel sonoro	Inferior a 35 dB (modo silencioso)
Instalación	Fijación al techo, kit incluido
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad	Doble aislamiento, parada automática en caso de sobrecalentamiento
Piezas de repuesto y reparabilidad	Disponibles a través del servicio postventa de Cecotec. Aspas y bombilla reemplazables.
Garantía	2 años
Información general	Ventilador de techo de diseño, ideal para habitaciones de hasta 25 m². Acabado en madera natural oscura.

Preguntas frecuentes - Energysilence Lampaero 600 Natural CECOTEC

¿Cómo instalar el ventilador de techo Cecotec Energysilence Lampaero 600?

La instalación debe ser realizada por un profesional cualificado. Siga los pasos del manual: fije el soporte al techo, conecte los cables (fase, neutro, tierra), luego monte el motor y las aspas. Utilice el kit de fijación incluido.

¿Cómo limpiar el ventilador y la lámpara?

Desconecte el aparato antes de cualquier limpieza. Use un paño suave y seco para las aspas y la carcasa. Para la lámpara, espere a que se enfríe. Nunca use productos químicos ni agua.

El mando a distancia no funciona, ¿qué hacer?

Verifique las pilas del mando a distancia (2 pilas AAA no incluidas). Asegúrese de que no haya obstáculos entre el mando y el receptor. Si el problema persiste, reinicie el ventilador cortando la alimentación durante 10 segundos.

¿Cómo invertir el sentido de giro para verano e invierno?

Use el botón inversor en la carcasa del ventilador o el mando a distancia. En verano, las aspas giran en sentido antihorario para crear una corriente de aire. En invierno, en sentido horario para redistribuir el calor.

El ventilador hace ruido, ¿es normal?

Un ligero ruido de funcionamiento es normal. Si el ruido es excesivo, verifique que las aspas estén bien equilibradas y que todos los tornillos estén apretados. Un desequilibrio puede corregirse con el kit de equilibrado incluido.

¿Cómo ajustar el brillo de la lámpara LED?

La lámpara es regulable. Use el mando a distancia para ajustar la intensidad luminosa. Presione el botón 'LIGHT' y manténgalo presionado para variar el brillo.

¿Cuál es el consumo eléctrico del ventilador?

El motor consume aproximadamente 50 W a máxima velocidad, y la lámpara LED 18 W. En uso combinado, el consumo total es de aproximadamente 68 W.

¿Puedo usar el ventilador sin la lámpara?

Sí, el ventilador y la lámpara son independientes. Puede usar solo el ventilador presionando el botón 'FAN' del mando a distancia, sin encender la lámpara.

¿Cómo obtener piezas de repuesto?

Contacte el servicio postventa de Cecotec a través de su sitio web o por teléfono. Las piezas como aspas, bombilla LED y mando a distancia están disponibles por separado.

¿Cuál es la garantía del Cecotec Energysilence Lampaero 600?

La garantía legal es de 2 años a partir de la fecha de compra. Guarde la factura o el ticket de compra. La garantía cubre defectos de fabricación, pero no daños debidos a una instalación o uso incorrectos.

MANUAL DE USUARIO Energysilence Lampaero 600 Natural CECOTEC

Ventilador de techo diseño con motor DC y lámpara integrada./

Manual de instrucciones

Instruction manual

Instrucciones de seguridad 4

1. Piezas y componentes 39

2. Antes de usar 39

3. Montaje 39

4. Funcionamiento 41

5. Limpieza y mantenimiento 42

6. Especificaciones técnicas 43

7. Reciclaje de aparatos eléctricos y electrónicos 43

8. Garantía y SAT 44

9. Copyright 44

INDEX

INSTRUCCIONES DE SEGURIDAD

Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual para futuras referencias o nuevos usuarios.

• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.
• La distancia mínima entre las aspas del ventilador y el suelo debe ser de 2,3 metros.
• La distancia mínima con algún objeto o una pared de las aspas debe ser como mínimo 76 cm.
• Asegúrese de que el aparato está desconectado de la alimentación antes de limpiar o de realizar el mantenimiento de usuario.
• Este aparato está diseñado exclusivamente para uso doméstico quedando excluido su uso en bares, restaurantes, granjas, hoteles, moteles y oficinas.
• Asegúrese de que el voltaje de red coincida con el voltaje especificado en el marcado del producto y de que el enchufe tenga toma de tierra.
• Si el cable de alimentación presenta daños, debe ser reparado por el Servicio de Asistencia Técnica oficial de Cecotec para evitar cualquier tipo de peligro.

• No utilice el producto si el cable o la estructura presenta daños o si no funciona correctamente, ha sufrido alguna caída o ha sido dañado.

• El dispositivo debe ser instalado de acuerdo con las normas nacionales de cableado eléctrico.

• No inserte objetos ni partes del cuerpo entre las aspas cuando estén en movimiento.
• Para reducir el riesgo de daños, fije el ventilador directamente a la estructura de soporte del edificio como se indica en este manual y utilice únicamente piezas y componentes proporcionados y recomendados por Cecotec.
• Para evitar riesgo de descarga eléctrica, desconecte la red eléctrica principal apagando los interruptores de potencia antes de instalar o de reparar el ventilador.
• El cableado debe cumplir con las normas eléctricas nacionales.
• El cable debe estar correctamente conectado a tierra para evitar el riesgo de posibles accidentes.
• El dispositivo debe ser instalado de acuerdo con las normas nacionales de cableado eléctrico.
• Nunca instale el ventilador en una habitación con mucha humedad.
• Tenga mucho cuidado si está cerca de las aspas del ventilador.
• Para controlar la velocidad de las aspas del ventilador, utilice los medios de control de la velocidad de Cecotec.
• No doble ni curve el sistema de agarre de las aspas durante la instalación ni durante la limpieza.
• Para asegurar el correcto funcionamiento del dispositivo, la limpieza y el mantenimiento del producto ha de realizarse de acuerdo con este manual de instrucciones. Apague y desconecte el producto antes de limpiarlo.

• Asegúrese de que el ventilador no está colocado cerca de cortinas u otros objetos que puedan enredarse.

• Por la seguridad de los niños, mantenga todo el material del embalaje (bolsas de plástico, cajas, poliestireno, etc.) fuera de su alcance.

• Se recomienda que el montaje de este producto se lleve a cabo entre 2 personas.
• Este producto está diseñado para ser utilizado en interior.

CONSEJO: Las importantes precauciones e instrucciones de seguridad que aparecen en el manual no pretenden cubrir todas las posibles condiciones y situaciones que pueden ocurrir. Debe entenderse que el sentido común y la precaución son factores necesarios en la instalación y operación de este ventilador.

Instrucciones sobre las pilas

• La ingestión de pilas puede provocar quemaduras, perforación de partes blandas y la muerte. Pueden provocar quemaduras graves en las dos horas siguientes a la ingesta.
• En caso de ingerir pilas acuda rápidamente a su centro médico más cercano.
• No permita que los niños sustituyan pilas sin la supervisión de un adulto.
• No desmonte, abra o destruya las pilas.
• Mantenga las pilas fuera del alcance de los niños. Mantenga especialmente las pilas consideradas pequeñas fuera del alcance de los niños. En caso de ingestión de una pila, debe buscar rápidamente asistencia médica.
• No exponga las pilas al calor o al fuego. Evite el almacenamiento a la luz directa del sol.
• No cortocircuite un elemento o una pila. No almacene las pilas o baterías de forma desordenada en una caja

o cajón donde puedan cortocircuitarse entre sí o ser cortocircuitadas por otros objetos metálicos.

- Tanto las baterías como las pilas pueden presentar fugas en condiciones extremas. En caso de fuga de una célula, no permita que el líquido entre en contacto con la piel o los ojos. Si el líquido entra en contacto con la piel, lávese inmediatamente con agua y jabón. Si el líquido entra en contacto con los ojos, láveselos de forma inmediata con abundante agua limpia por un mínimo de 10 minutos y busque asistencia médica. Utilice guantes para manejar la pila y deséchela inmediatamente de acuerdo con la normativa local.

- Observe las marcas de positivo (+) y negativo (-) en las pilas y el mando y asegúrese de su correcta utilización.

- No utilice ninguna pila que no esté diseñada para su uso con el equipo.

- No mezcle pilas de diferente fabricación, capacidad o tamaño. El uso de las pilas por parte de los niños debe ser supervisado.

- Compre siempre las pilas recomendadas.

- Mantenga las pilas limpias y secas. Limpie los terminales de las pilas con un paño limpio y seco si se ensucian.

- Conserve la documentación original del producto para futuras consultas.

- Siempre que sea posible, retire las pilas cuando no esté en uso.

SAFETY INSTRUCTIONS

1. Placa de suspensión. Fig. 1
2. Cuerpo del ventilador junto con rejilla. Fig. 2A, 2B y 2C
3. Mando a distancia. Fig. 3
4. Kit de instalación. Fig. 8

*El ventilador viene montado en su totalidad.

NOTA:

Los gráficos de este manual son representaciones esquemáticas y puede que no coincidan exactamente con los del producto.

2. ANTES DE USAR

• Este aparato presenta un embalaje diseñado para protegerlo durante su transporte. Saque el aparato de su caja y retire todo el material de embalaje. Puede guardar la caja original y otros elementos del embalaje en un lugar seguro para prevenir daños en el aparato si necesita transportarlo en el futuro. Si desea deshacerse del embalaje original, asegúrese de reciclar todos los elementos correctamente.
• Asegúrese de que todas las piezas y componentes están incluidos y en buen estado. Si faltara alguno o no estuviera en buen estado, contacte de forma inmediata con el Servicio de Atención Técnica oficial de Cecotec.

Contenido de la caja

• Placa de suspensión
• Cuerpo del ventilador
• Mando a distancia
• Kit de instalación
• Manual de instrucciones

3. MONTAJE

CONSEJO: Otra persona debería ayudarle para sostener la escalera de mano y alcanzar el ventilador una vez se haya subido a esta.

Desembale el ventilador de techo con cuidado, retire todas las piezas y componentes y colóquelo sobre un paño o una superficie suave para evitar daños. No ponga la carcasa de motor de lado, podría dañarse. Antes de comenzar con la instalación, compruebe que no falta ninguna pieza.

ESPAÑOL

Advertencia: Para evitar descargas eléctricas, todas las operaciones eléctricas deben realizarse únicamente después de desconectar la electricidad retirando los fusibles o apagando el disyuntor.

ADVERTENCIA

Para evitar lesiones personales y daños, asegúrese de que el lugar para colgar las aspas deje un espacio libre de 2,3 metros del suelo y 76 centímetros de cualquier pared u obstáculo.

Asegúrese de que la placa de suspensión esté bien sujeta a la estructura del edificio y pueda soportar todo el peso del ventilador. No fije el soporte de montaje directamente en techos con un grosor inferior a 10 mm para evitar el riesgo de que el tornillo se afloje. Además, asegúrese de que cuando vaya a realizar los orificios no haya ningún conducto de gas, ventilación, gas o ningún otro cableado que pueda provocar daños.

El ventilador viene montado en su totalidad, excepto para el modelo 08639 en donde la rejilla va separada, para el resto solamente deberá de realizar la instalación de la placa de suspensión y a continuación deberá de sujetar el cuerpo del ventilador a la placa de suspensión.

1. A continuación, marque la posición correcta en la que desea instalar su ventilador.
2. Ajuste, marque y realice los orificios de la placa de suspensión Fig. 1
3. Fije la placa de suspensión mediante tornillos con tacos de expansión y tornillos dependiendo del techo Fig. 4 y Fig. 5
4. Verifique la correcta instalación de la placa de suspensión antes de colgar el ventilador. Esta placa debe soportar todo el peso del ventilador.
5. Retire la rejilla de ventilación de todos los modelos.
6. Para el modelo 08638 atornille ligeramente los tornillos de la numeración 1 y proceda a extraer los tornillos con la numeración 2 como en la Fig. 7 y guárdelos para el paso 11. Para el resto de modelos atornille ligeramente los cuatro tornillos.

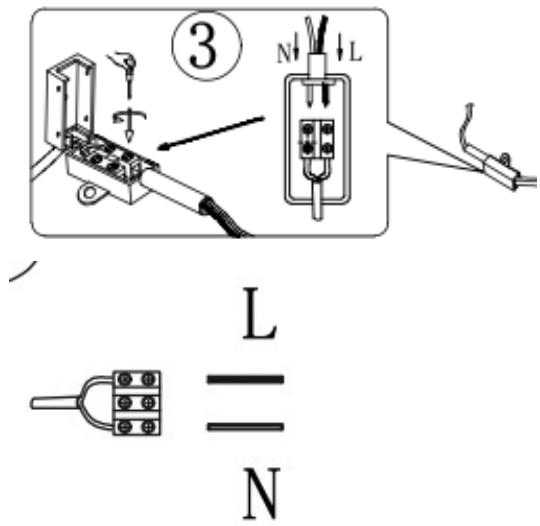

7. Abra la caja de conexiones y realice las conexiones del cableado en el modelo 08638 como se muestra en la Fig. 6A y para el resto de modelos como se muestra en la Fig. 6B
8. Para todos los modelos coloque las cuatro bombillas (no incluidas).
9. Después, para el modelo 08638 introduzca el cuerpo del ventilador junto con la rejilla en la placa de suspensión sobre los dos tornillos que ha dejado ligeramente ajustados y a continuación gire el cuerpo del ventilador de manera que este quede sujeto.
10. Para el modelo 08638 inserte los dos tornillos guardados en el paso 6 en las ranuras restantes del cuerpo del ventilador y asegúrese que queden firmes.

11. Para el resto de modelos introduzca el cuerpo del ventilador por los cuatro tornillos ligeramente apretados previamente y a continuación desplace el cuerpo del ventilador de manera que quede colgado en la placa de suspensión. Apriete de manera firme los cuatro tornillos. Fig. 9

12. Antes de poner en marcha el ventilador y conectar la electricidad verifique que la hélice está ajustada firmemente

13. Instalación finalizada

4. FUNCIONAMIENTO

Leyenda de la figura 3:

1. Botón encendido/apagado de la Luz
2. Botón encendido/apagado del ventilador.
3. Botones de velocidades del ventilador del 1 al 3
4. Botón de inverno/verano

5. Botones de temporizador 0.5H 1H 2H

6. Utilice los botones de velocidad 1 2 3 para seleccionar el nivel de potencia del 1 al 3 del aire.

7. Utilice los botones del temporizador 0.5H1H(1H)2H2H(2H) para seleccionar el tiempo de funcionamiento del ventilador. 0.5h - 1h - 2h. El ventilador se apagará cuando haya pasado el tiempo seleccionado.
8. Pulse el botón de la luz para encender o apagar la luz led.

Función invierno: Pulse el botón Ⓗ para activar la función invierno. El ventilador hará circular el aire de abajo hacia arriba llevando el aire frío a la parte alta de la habitación.

Función verano: Pulse el botón ○ para activar la función verano. El ventilador hará circular el aire de arriba hacia abajo llevando el aire frío a la parte baja de la habitación.

NOTA:

• Si nota que el emisor no controla el receptor, compruebe que las pilas están correctamente colocadas y que no estén gastadas.
• Esto también puede deberse a la proximidad de productos similares que también funcionen con un mando a distancia, ya que, si utilizan la misma frecuencia, podrían provocar interferencias.
• Si las pilas del mando están desgastadas, cámbielas para poder seguir usándolo con normalidad.
• Retire las pilas del mando a distancia si no va a usarlo durante un largo periodo de tiempo.
• Al colocar el ventilador, asegúrese de que ningún cable esté presionado. Si esto ocurriese, se podría producir un cortocircuito.

ESPAÑOL

Recomendaciones

• Si su ventilador funciona automáticamente cuando lo enciende por primera vez tras la instalación, es porque ha memorizado el ajuste anterior de fábrica.
• Si el ventilador o la luz no funcionan, reinicie el ventilador. Para ello, apáguelo por lo menos durante 5 segundos y vuélvalo a encender.
• Cuando el ventilador se enciende y empieza a funcionar en cualquier sentido (en el de las agujas del reloj o en el contrario), se detendrá y cambiará de sentido varias veces. Esto es algo normal. El ventilador tardará un poco en ejecutar la función seleccionada y en ponerse en marcha de manera regular.

Vuelva a conectar la red eléctrica desde el cuadro eléctrico de la vivienda.

Retire la tapa de las pilas del mando a distancia, inserte las pilas y coloque la tapa de nuevo.

Nota:

• El mando a distancia funciona con dos pilas AAA de 1,5 V.
• El mando a distancia funciona en un rango máximo de 6 metros de distancia del emisor al receptor.
• Si no va a usar el ventilador durante un largo periodo de tiempo, guarde el mando en un lugar seco y en el que no esté expuesto a altas temperaturas. Retire también la pila.

5. LIMPIEZA Y MANTENIMIENTO

• Limpie el ventilador de manera regular.
• Al limpiarlo, utilice únicamente un cepillo suave o un paño que no suelte pelusa para evitar rayar el acabado.
• Los productos de limpieza abrasivos no son necesarios y deben evitarse para no dañar el acabado.

RECOMENDACIÓN:

Compruebe periódicamente que la hélice está fijada de forma segura al motor con la pieza de fijación.

ADVERTENCIA: no utilice disolventes para limpiar el ventilador. Si lo hace, podría producirse un riesgo de descarga eléctrica.

• Asegúrese de desconectar el ventilador antes de proceder a su limpieza.
• No sumerja ni salpique ninguna de las partes del dispositivo con agua ni ningún otro líquido.
• No utilice disolventes ni otros productos químicos para limpiarlo.
• Utilice un paño suave y húmedo para limpiar la superficie del producto.

6. ESPECIFICACIONES TÉCNICAS

Referencia del producto: 08638/08639/08640/08641/08642/08643/08644

Producto: EnergySilence LampAero 600 Iron Design/EnergySilence LampAero 650 Iron

Descripción	Símbolo	Valor	Unidad
Caudal máximo del ventilador	F		m^3/min
Potencia utilizada por el ventilador	P		W
Valor de servicio	SV		(m^3/min)/W
Consumo de energía en modo de espera	P_SB		W
Nivel de potencia acústica del ventilador	L_WA		dB (A)
Velocidad máxima del aire	C		m/seg
Norma de medición del valor de servicio	IEC 60879
Datos de las personas de contacto para obtener información	Cecotec Innovaciones SL.Av. Reyes Católicos, 60, 46910,Alfafar (Valencia)

Las especificaciones técnicas pueden cambiar sin notificación previa para mejorar la calidad del producto.

Fabricado en China | Diseñado en España

7. RECICLAJE DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este símbolo indica que, de acuerdo con las normativas aplicables, el producto y/o la batería deberán desecharse de manera independiente de los residuos domésticos. Cuando este producto alcance el final de su vida útil, deberás extraer las pilas/baterías/acumuladores y llevarlo a un punto de recogida designado por las autoridades locales.

ESPAÑOL

Para obtener información detallada acerca de la forma más adecuada de desechar sus aparatos eléctricos y electrónicos y/o las correspondientes baterías, el consumidor deberá contactar con las autoridades locales.

El cumplimiento de las pautas anteriores ayudará a proteger el medio ambiente.

8. GARANTÍA Y SAT

Cecotec responderá ante el usuario o consumidor final de cualquier falta de conformidad que exista en el momento de la entrega del producto en los términos, condiciones y plazos que establece la normativa aplicable.

Se recomienda que las reparaciones se efectúen por personal especializado.

Si detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica oficial de Cecotec a través del número de teléfono [phone].

9. COPYRIGHT

Los derechos de propiedad intelectual sobre los textos de este manual pertenecen a CECOTEC INNOVACIONES, S.L. Quedan reservados todos los derechos. El contenido de esta publicación no podrá, ni en parte ni en su totalidad, reproducirse, almacenarse en un sistema de recuperación, transmitirse o distribuirse por ningún medio (electrónico, mecánico, fotocopia, grabación o similar) sin la previa autorización de CECOTEC INNOVACIONES, S.L.

1. PARTS AND COMPONENTS

1. Mounting bracket Fig. 1
2. Body and grille. Fig. 2A, 2B and 2C
3. Remote control. Fig. 3
4. Installation kit. Fig. 8

Tacos y tornillos de expansión
Fig./Img./Abb./Afb./Rys. 5

Fig./Img./Abb./Afb./Rys. 6

Fig./Img./Abb./Afb./Rys. 7

Cecotec Innovaciones S.L.

Av. Reyes Católicos, 60

46910, Alfafar (Valencia), Spain

RP01240214
