QHEK14AC - Aire acondicionado HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado portátil
Capacidad de enfriamiento	14 000 BTU
Dimensiones (An. x Pr. x Al.)	20.5 x 15.2 x 30.4 pulgadas
Peso	75 lbs
Alimentación eléctrica	115 V / 60 Hz
Potencia nominal de entrada	1350 W
Refrigerante	R32
Modos	Enfriar, Ventilador, Deshumidificar
Velocidades del ventilador	3 velocidades (Baja, Media, Alta)
Control remoto	Sí, con pilas incluidas
Temporizador	Temporizador programable de 24 horas
Filtro de aire	Filtro de malla lavable
Nivel de ruido	54 dB (velocidad baja) / 62 dB (velocidad alta)
Relación de eficiencia energética (EER)	10.4
Capacidad de deshumidificación	2.5 pintas/hora
Tipo de instalación	Kit de ventana incluido para ventanas de guillotina doble
Tamaño de habitación recomendado	Hasta 700 pies cuadrados
Mantenimiento	Limpiar el filtro cada 2 semanas; vaciar la bandeja de drenaje si es necesario
Características de seguridad	Reinicio automático después de un corte de energía, interruptor antivuelco
Garantía	Garantía limitada de 1 año

Preguntas frecuentes - QHEK14AC HAIER

¿Cómo instalo el aire acondicionado Haier QHEK14AC?

La unidad incluye un kit para ventanas de guillotina doble. Deslice la ventana hacia arriba, coloque la manguera de escape con el kit y asegúrelo. Siga el manual de instalación para obtener pasos detallados.

¿Con qué frecuencia debo limpiar el filtro?

Limpie el filtro de malla lavable cada 2 semanas de uso regular. Use una aspiradora o enjuáguelo con agua y déjelo secar completamente antes de volver a instalarlo.

¿El QHEK14AC tiene modo deshumidificador?

Sí, tiene un modo deshumidificar que extrae la humedad del aire. Puede eliminar hasta 2.5 pintas por hora.

El control remoto no funciona. ¿Qué debo hacer?

Primero, verifique las pilas y reemplácelas si es necesario. Asegúrese de que no haya obstáculos entre el control remoto y la unidad. Apunte el control remoto directamente al receptor en el aire acondicionado.

¿Cómo configuro el temporizador en este aire acondicionado?

Presione el botón Temporizador en el control remoto o panel de control. Use los botones +/- para ajustar el tiempo deseado (0.5 a 24 horas). La unidad se encenderá/apagará automáticamente a la hora establecida.

La unidad no enfría correctamente. ¿Qué puedo verificar?

Asegúrese de que el filtro esté limpio, la manguera de escape no esté doblada y la habitación esté bien sellada. También verifique que la unidad no sea demasiado grande para la habitación o que las ventanas/puertas estén abiertas.

¿Puedo usar un cable de extensión con el QHEK14AC?

No se recomienda. La unidad requiere un tomacorriente de 115 V dedicado. Si debe usar un cable de extensión, use uno de alta resistencia clasificado para al menos 15 amperios.

¿Cómo vacío el drenaje de agua?

En condiciones húmedas, la unidad puede acumular agua. Puede conectar una manguera de drenaje en la parte posterior de la unidad para un drenaje continuo, o vaciar manualmente la bandeja de drenaje incorporada cuando esté llena.

¿Cuál es el nivel de ruido de este aire acondicionado?

El nivel de ruido va desde 54 dB en velocidad baja hasta 62 dB en velocidad alta. Esto es comparable a una conversación tranquila o música de fondo.

¿La unidad tiene modo de suspensión?

Sí, presione el botón Suspensión en el control remoto para activar el modo de suspensión. Ajusta gradualmente la temperatura para un sueño cómodo y reduce el ruido.

MANUAL DE USUARIO QHEK14AC HAIER

Accondicionadores de Aire Para Sala

El diseño puede variar según el número de modelo

Algunos modelos pueden tener una letra adicional después del número de modelo.

TABLE OF CONTENTS

SAFETY INFORMATION 4

USING THE AIR CONDITIONER

Controls 6

Remote Control....6

Cool Mode 7

Energy Saver Mode....7

Air Direction 8

CARE AND CLEANING

Grille and Case 8

Air Filter....8

Outdoor Coils 8

INFORMACIÓN DE SEGURIDAD 2

USO DEL ACONDICIONADOR DE AIRE

Controles 4

Control Remoto 4

Modo de Frío 5

Modo de Eco (Ahorro de Energía) 5

Dirección del Aire 6

CUIDADO Y LIMPIEZA

Parrilla y Caja 6

Filtro de Aire 6

Bobinas Externas 6

Instalación de Baterías en el

Modo Remoto 6

INSTRUCCIONES DE INSTALACIÓN

Antes de comenzar 7

Requisitos Eléctricos 7

Partes Incluidas 8

Requisitos de la Ventana 9

Preparación del Acondicionador de Aire 9

Instalación del Acondicionador de Aire 10

Instale el Soporte de la Traba de

la Ventana 11

CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS 12

Sonidos de Funcionamiento Normal 13

CONFIGURACIÓN SMARTHQ 13

SOPORTE AL CLIENTE

Garantía Limitada....16

INFORMACIÓN A TENER EN CUENTA

Le agradecemos la compra de este producto de marca Haier. Este manual para el usuario le ayudará a obtener el mejor funcionamiento de su nueva acondicionador de aire.

Para referencia futura, anote el modelo y número de serie en la etiqueta en el lado de su acondicionador de aire, y la fecha de compra.

Engrape la prueba de compra a este manual para asistirle cuando necesite obtener servicio bajo la garantía.

Número de modelo

Número de serie

Fecha de compra

SEGURIDAD DEL ACONDICIONADOR DE AIRE

ADVERTENCIA

Para su seguridad, siga las instrucciones de este manual a fin de minimizar riesgos de incendio, descargas eléctricas o heridas personales.

• Use este electrodoméstico sólo para su propósito original, como se describe en el Manual del Propietario.
• Este acondicionador de aire se debe instalar de forma apropiada de acuerdo con las Instrucciones de Instalación antes de ser usado.
• Nunca desenchufe su acondicionador de aire empujando el cable de corriente. Siempre tome su enchufe de manera firme y empuje el mismo hacia afuera del receptáculo.

• Reemplace de inmediato todos los cables del servicio de electricidad pelados o con cualquier tipo de daño. Un cable del servicio de corriente que esté dañado deberá ser reemplazado por uno nuevo provisto por el fabricante, y no deberá ser reparado. No use un cable con cortaduras o abrasión sobre su extensión o en cualquiera de sus enchufes o extremos.

• Coloque la unidad en OFF (Apagado) y desenchufe el acondicionador de aire antes de usar el mismo.

• Para su seguridad... no acumule ni use materiales combustibles, gasolina u otros vapores o líquidos inflamables cerca de éste u otro electrodoméstico.
• Si el receptáculo no coincide con el enchufe, el cambio del mismo deberá ser realizado por un electricista calificado.

ADVERTENCIA

Riesgo de Incendio o Explosión. Esta unidad contiene refrigerante inflamable. Se deben seguir las precauciones adicionales de seguridad.

• A fin de acelerar el proceso de descongelación o para limpiar, no use ningún método que no sea el recomendado por el fabricante.
• Este electrodoméstico deberá ser guardado en una sala donde no haya fuentes de encendido continuas (por ejemplo: llamas abiertas, un electrodoméstico que funcione a gas o un calefactor que funcione a electricidad).
• No perfore ni queme el tubo refrigerante. Tenga presente que los refrigerantes no deben tener olor.
• Mantenga las aberturas de la ventilación libres de obstrucciones.
• Al mover, instalar y operar el electrodoméstico, se deberá tener cuidado para evitar dañar la tubería del refrigerante.

• No realice perforaciones en la unidad.

• El mantenimiento, la limpieza y el servicio técnico sólo deberán ser realizados por técnicos adecuadamente entrenados y calificados en el uso de refrigerantes inflamables.

• GE no suministra servicio técnico para el acondicionador de aire.
• Descarte el electrodoméstico de acuerdo con las Regulaciones Federales y Locales. Los refrigerantes inflamables requieren procedimientos de descarte específicos. A fin de descartar su acondicionador de aire de forma ambientalmente segura, comuníquese con las autoridades locales.

LEA Y GUARDE ESTAS INSTRUCCIONES

SEGURIDAD DEL ACONDICIONADOR DE AIRE

INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA USO DE PROLONGADORES

RIESGO DE INCENDIO. Podría ocasionar lesiones graves o la muerte.

- NO use un prolongador con este Acondicionador de Aire de Ventana.

- NO use protectores contra picos de corriente ni adaptadores para múltiples tomacorrientes con este Acondicionador de Aire de Ventana.

CÓMO CONECTAR LA ELECTRICIDAD

Nunca, bajo ninguna circunstancia, corte o elimine el tercer cable (tierra) del cable de corriente. Para su seguridad personal, este electrodoméstico debe estar adecuadamente conectado a tierra.

NO use un enchufe adaptador con este electrodoméstico.

El cable de corriente de este electrodoméstico contiene un enchufe de 3 cables (conexión a tierra) que se conecta a un tomacorriente de pared estándar de 3 cables (conexión a tierra) para minimizar la posibilidad de riesgos de descargas eléctricas por parte del mismo.

El cable de corriente incluye un interruptor de corriente. Se brinda un botón de evaluación y reinicio en la caja del enchufe. El dispositivo deberá ser evaluado en forma periódica, presionando primero el botón TEST (Evaluar) y luego RESET (Reinicio) mientras se encuentre enchufado al tomacorriente. Si el botón TEST (Evaluar) no se activa o el botón RESET (Reinicio) no permanece en su posición, deje de usar el acondicionador de aire y comuníquese con un técnico calificado del servicio.

Contrate a un electricista calificado para que controle el tomacorriente y el circuito eléctrico para asegurar que el enchufe esté correctamente conectado a tierra.

En caso de contar con un tomacorriente de pared de 2 cables, es su responsabilidad y obligación reemplazarlo por un tomacorriente de pared de 3 cables correctamente conectado a tierra.

El acondicionador de aire debería estar siempre conectado a un enchufe específico con un índice de voltaje equivalente al que figura en su etiqueta de características técnicas.

Esto garantiza el mejor funcionamiento y además previene la sobrecarga de los circuitos del hogar, lo cual podría ocasionar riesgos de incendio debido al recalentamiento de cables.

Para conocer los requisitos específicos de la conexión eléctrica, consulte las Instrucciones de Instalación, Requisitos Eléctricos.

ADVERTENCIA Riesgo de Quemadura Química. Mantenga las pilas alejadas de los niños.

- Este producto contiene una pila de litio con celdas tipo botón/moneda. Si una pila de litio con celdas tipo botón/moneda nueva o usada es tragada o ingresa en el cuerpo, podrá ocasionar quemaduras internas graves y producir la muerte en menos de 2 horas. Siempre asegure completamente el compartimiento de la pila. Si no es posible cerrar el compartimiento de la pila de forma segura, deje de usar el producto, retire las pilas, y mantenga el mismo alejado de los niños.

- Si cree que las pilas fueron tragadas o colocadas dentro de cualquier parte del cuerpo, busque atención médica inmediata.

- Las celdas deberán ser descartadas de forma apropiada, incluyendo mantener las mismas alejadas de los niños.

- Incluso las celdas usadas pueden ocasionar daños.

CONTROLES

Las funciones y la apariencia podrán variar.

Las luces junto a las teclas táctiles del panel de control del acondicionador de aire indican las configuraciones seleccionadas.

Controles del Acondicionador de Aire

La luz sólida indica que el Wi-Fi está conectado

La luz parpadeante indica que se está conectando

Consulte la sección de Comunicación del electrodoméstico de este manual

Control Remoto

1. Tecla de Power (Encendido)

Apaga y prende el acondicionador de aire.

Al encenderse, la pantalla mostrará la temperatura ambiente.

1. Pantalla

Muestra la temperatura ambiente o el tiempo restante en el Sincronizador de retardo. Muestra la temperatura Definida al configurar la temperatura en los modos Cool (Frío) o de Energy Saver (Ahorro de energía). La luz de Ajuste se encenderá durante la configuración.

1. Teclas de Temp Aumenta / Reducción v

Usado para ajustar la temperatura cuando se encuentre en el modo Cool (Frío) o Energy Saver (Ahorro de energía). La luz de Ajuste se encenderá durante la configuración.

1. Tecla de MODO

Usado para ajustar el acondicionador de aire al modo Cool (Frío) o Energy Saver (Ahorro de energía).

1. Teclas de Fan Speed (Velocidad del ventilador)

En modo Cool (Frío) o Energy Saver (Ahorro de energía): Use las mismas para configurar la velocidad del ventilador en Auto, High (Alto), Med (Medio), o Low (Bajo) en la unidad.

En modo Teclas de Fan Speed (Velocidad del ventilador):

Use las mismas para configurar la velocidad del ventilador en High (Alto), Med (Medio), o Low (Bajo) en la unidad.

1. Tecla de Retraso

Delay ON (Retraso Encendido)—Cuando el acondicionador de aire se encuentre apagado, se podrá configurar para que se encienda automáticamente en un período de entre 1 y 24 horas en el modo y configuraciones del ventilador previas.

Delay OFF (Retraso del Apagado)—Cuando el acondicionador de aire se encuentre encendido, se podrá configurar automáticamente para que se apague en un período de entre 1 y 24 horas.

Cómo configurar:

Presione la tecla Delay 1–24hr (Retraso entre 1 y 24 hrs.) en la unidad o en el control remoto. Cada vez que presione las teclas Increase (Incrementar) ∧ / Decrease (Reducir) v de la unidad del control remoto se ajustará el temporizador por intervalos de 1 hora.

Para revisar el tiempo restante en el temporizador de Delay 1–24hr (Retraso entre 1 y 24 hrs), presione la tecla Delay 1–24hr (Retraso entre 1 y 24 hrs.) de la unidad o del control remoto. Use las teclas Increase (Incrementar) ∧ / Decrease (Reducir) √ de la unidad del control remoto para configurar un tiempo nuevo si así lo desea.

Para cancelar el temporizador, presione la tecla reducir – en la unidad o en el control remoto, hasta que el tiempo configurado sea cero. Luego de 3 segundos, la luz de la tecla Delay 1-24 hour (Retraso de 1 a 24 horas) se apaga.

1. Tecla de Sleep (Dormir) (establecido solo por los controles del acondicionador de aire)

El modo SLEEP (Dormir) configura la unidad para que gradualmente cambie las configuraciones en un período de 8 horas, a fin de permitir cierto incremento de eficiencia energética durante las horas de inactividad. El modo SLEEP (Dormir) está disponible sólo en las configuraciones COOL (Frío) y FAN (Ventilador). Presione la tecla del modo SLEEP (Dormir) y la luz se encenderá. El indicador del ventilador permanecerá en la misma configuración, pero el acondicionador de aire cambiará automáticamente la velocidad del ventilador a LOW (Bajo) ya sea en el modo COOL (Frío) o FAN (Ventilador).

En el modo FAN (Ventilador) únicamente, el ventilador permanecerá en la configuración de velocidad LOW (Bajo) durante 8 horas. Luego de 8 horas, el acondicionador de aire reanudará las configuraciones que fueron ajustadas antes de que se presionara la tecla del modo SLEEP (Dormir).

En el modo COOL (Frío), el ventilador permanecerá en la configuración de velocidad LOW (Bajo) durante 8 horas desde el momento en que la tecla del modo SLEEP (Dormir) sea presionada. El acondicionador de aire también elevará el punto de configuración 2°F en 30 minutos y 2°F más en otros 30 minutos, donde permanecerá durante las siguientes 7 horas. Luego de 8 horas, el acondicionador de aire reanudará las configuraciones que fueron ajustadas antes de que se presionara la tecla del modo SLEEP (Dormir).

Mientras la unidad se encuentre en el modo SLEEP (Dormir), presionar cualquier tecla hará que regrese a las configuraciones que fueron ajustadas antes de que se presionara la tecla del modo SLEEP (Dormir).

1. Tecla de Reinicio del Filtro

Est a función automática le notifica que el filtro de aire debe ser limpiado. La luz indicadora se encenderá luego de 240 horas de funcionamiento. Limpie el filtro de aire (consulte la página 6), vuelva a colocarlo en el panel frontal, y presione la tecla Filter Reset (Reinicio del Filtro). La luz se apagará.

1. Tecla Wi-Fi

Permite la conexión del acondicionador de aire con el WiFi hogareño.

Descargue la Aplicación Hogareña de Haier --.

Para más detalles, visite Haierappliances.com.

USO DEL ACONDICIONADOR DE AIRE

No Utilizar con Condiciones Climáticas Exteriores de Congelación

Este acondicionador de aire sólo frío no fue diseñado para uso con condiciones climáticas exteriores de temperatura helada. No deberá

ser usado con condiciones climáticas exteriores de temperatura helada.

Función de Luces Encendidas/ Apagadas del Panel de Control

Este acondicionador de aire cuenta con una función de panel de control de luces encendidas/ apagadas, donde dichas luces se apagarán cuando no haya actividad en los controles por más de un minuto. Para reactivar los controles, presione cualquier tecla de los controles y las luces se iluminarán para mostrar las configuraciones previas.

Para desactivar esta función, mantenga presionada la tecla SLEEP (Dormir), sobre la unidad, durante 5 segundos. La unidad emitirá un pitido para señalizar que la función fue encendida o apagada con éxito.

Control Remoto

• Para asegurar un uso apropiado, apunte el control remoto al receptor de señal del acondicionador de aire.

• La señal del control remoto cuenta con un alcance de hasta 20 pies.

• Asegúrese de que no haya obstrucciones entre el acondicionador de aire y el control remoto que pudieran bloquear la señal.

• Asegúrese de que las pilas sean nuevas y que estén instaladas correctamente, como se indica en el control remoto.

Modo Cool (Frío)

Use el modo Cool (Frío) a Low (Bajo), Med (Medio), High (Alto) o Auto Fan Speed (Velocidad de ventilador automática) para enfriar. Use las teclas de Temperature (Temperatura) Aumento A / Reducción v para ajustar a la temperatura deseada entre 64°F y 86°F en incrementos de 1°F.

Se usa un termostato electrónico para mantener la temperatura ambiente. El compresor hará ciclo entre apagado y encendido para mantener la habitación a la temperatura deseada. Ajuste el termostato a un número menor y el aire interno se enfriará más. Si lo ajusta a un número mayor, la temperatura del aire interno se calentará más.

NOTA: Si el acondicionador de aire está apagado y luego se enciende mientras se ajusta en la configuración Cool (Frío) o si se pasa de una configuración de ventilación a una configuración de Cool (Frío), es posible que al compresor le tome aproximadamente3 minutos comenzar y que comience la refrigeración.

Descripciones de enfriamiento

Para enfriamiento normal—Seleccione el modo Cool (Frío) y ventilador High (Alto) o Med (Medio) con una temperatura de ajuste media. Para enfriamiento máximo—Seleccione el modo Cool (Frío) y ventilador High (Alto) con una temperatura de ajuste menor.

Para enfriamiento silencioso y enfriamiento nocturno— Seleccione el modo Cool (Frío) y ventilador Low (Bajo) con una temperatura de ajuste media.

Eco (Modo de ahorro de energía)

Controla el ventilador.

ON(ENCENDIDO)—El ventilador hará un ciclo de encendido y apagado con el compresor. Este resulta en variaciones mayores en la temperatura de la habitación y en la humedad. NOTA: es posible que el ventilador continúe funcionando durante un período de tiempo corto o que titile de forma intermitente cuando el compresor finalice su ciclo para probar el aire de la sala.

OFF (APAGADO)—El ventilador funciona todo el tiempo, mientras que el compresor pasa por los ciclos de encendido y apagado.

Modo de Fan Only (Solo ventilador)

Use Fan Only Mode (Modo de Sólo Ventilador) en la velocidad de ventilador Low (Baja), Med (Media) o High (Alta), a fin de brindar una circulación de aire y filtrado sin enfriamiento. Debido a que las configuraciones de sólo ventilador no brindan enfriamiento, no se

podrá ingresar una temperatura configurada. La temperatura del ambiente aparecerá en la pantalla.

Velocidad Automática del Ventilador

Configure en Auto (Automática) para que la velocidad del ventilador se configure de forma automática en la velocidad necesaria para brindar ajustes de confort óptimos con la temperatura configurada.

Si se necesita más frío en la habitación, la velocidad del ventilador se incrementará de forma automática. Si se necesita más frío en la habitación, la velocidad del ventilador se reducirá de forma automática.

USO DEL ACONDICIONADOR DE AIRE

Dirección del Aire

Use la palanca para ajustar la dirección del aire hacia la izquierda o derecha. Incline la rejilla para hacer ajustes hacia arriba o abajo.

Apague el acondicionador de aire y retire el enchufe del tomacorriente antes de limpiar.

Para limpiar, use agua y un detergente suave. No use blanqueadores ni abrasivos.

Filtro de Aire

El filtro de aire que se encuentra detrás de la rejilla frontal se debe revisar y limpiar por lo menos cada 30 días o con una frecuencia mayor, si fuera necesario.

Para retirar:

Abra la rejilla de entrada empujando hacia abajo las lengüetas en las esquinas superiores de la rejilla de entrada, hasta que la rejilla se encuentre en una posición de 45°. Retire el filtro.

Limpie el filtro con agua caliente y jabón. Enjuague y deje secar el filtro antes de su reemplazo. No limpie el filtro en un lavavajillas.

PRECAUCIÓN

ET RESACIÓN NO utilice el acondicionador de aire sin un filtro, ya que la suciedad y las pelusas producirán atascamientos y reducirán su funcionamiento.

Las bobinas del lado exterior del acondicionador de aire se deberán controlar de forma regular. Si se encuentran atascadas con tierra u hollín, deberán ser limpiadas por un profesional.

Cómo insertar las pilas en el control remoto

1. Retire la cubierta de la pila deslizándola de acuerdo con la dirección de la flecha.
2. Inserte pilas nuevas cerciorándose de que los polos positivos (+) y negativos (−) están orientados correctamente.
3. Coloque la cubierta otra vez deslizándola en su lugar.

NOTAS:

• Use 2 pilas "AAA" de 1,5 voltios. No use pilas recargables.
• Retire las pilas del control remoto si no va a usar el sistema por un período prolongado.
• No mezcle baterías nuevas y viejas. No mezcle baterías estándar (carbono-cinc) arecargables (ni-cad, ni-mh, etc.

INSTRUCCIONES DE INSTALACIÓN

ANTES DE INICIAR

Lea estas instrucciones completa y cuidadosamente.

• IMPORTANTE—Guarde estas instrucciones para uso del inspector local.
• IMPORTANTE — Observe todos los códigos y órdenes de ley.
• Notaalinstalador– Asegúrese de dejar estas instrucciones con el consumidor.
• Notaalconsumidor– Conserve estas instrucciones para referencia futura..
• Niveldedestreza – La instalación de este aparato requiere de destrezas mecánicas básicas.
• Tiempo de ejecución – Aprox. 1 hora
• Recomendamos dos personas para la instalación de este producto.
• La instalación apropiada es la responsabilidad del instalador.
• La falla del producto debido a una instalación inadecuada no está cubierta por la garantía.
• Cuando instale este acondicionador de aire, DEBE usar todas las piezas suministradas y usar procedimientos adecuados de instalación.

REQUISITOS ELÉCTRICOS

Algunos modelos requieren tomacorrientes de 115/120 voltios de corriente alterna y 60 Hz conectados a tierra, protegidos con un fusible de dilatación de tiempo de 15 amperios o un cortacircuitos.

El enchufe de tres púas con conexión a tierra minimiza la posibilidad de descargas eléctricas. Si el tomacorriente de la pared que usted planea usar solamente tiene 2 tomas, es su responsabilidad hacer que un técnico lo reemplace por uno de tres tomas con conexión a tierra.

▲PRECAUCIÓN

Bajo ninguna circunstancia corte o remueva la tercera púa (conexión a tierra) del cable eléctrico.

No cambie el enchufe en el cable eléctrico de este acondicionador de aire.

Los cables caseros de aluminio podrían presentar problemas especiales. Consulte a un técnico electricista calificado.

REQUISITOS ELÉCTRICOS (CONT)

El cable de alimentación incluye un dispositivo para interrupción de corriente. Se incluye un botón de prueba y de reinicio en el dispositivo. El dispositivo debe ponerse a prueba periódicamente: primero se presiona el botón de TEST (prueba) y luego RESET (reinicio) mientras se encuentra enchufado al tomacorriente. Si el botón TEST no se dispara o si el botón RESET no queda enganchado, deje de utilizar el acondicionador de aire y comuníquese con un técnico calificado.

HERRAMIENTAS QUE NECESITARÁ

Un destornillador de estrella

Taladro y broca de 1/8"

Una regla o cinta métricaLápiz

Nivel

Tijeras o cuchilla

INSTRUCCIONES DE INSTALACIÓN

INSTRUCCIONES DE INSTALACIÓN

1. REQUISITOS PARA LA VENTANA

• Estas instrucciones son para una ventana estándar de dos pliegues. Usted necesitará modificar el proceso para otros tipos de ventanas.
• El acondicionador de aire puede instalarse sin los paneles de acordeón para ajustarse a una ventana más estrecha. Ver las dimensiones de la abertura de la ventana.
• Todas las partes de apoyo deben quedar totalmente aseguradas a algún metal, mampostería o a la madera.
• El tomacorriente eléctrico debe estar al alcance del cable eléctrico del acondicionador de aire.
• Siga las dimensiones de la tabla y la ilustración según su modelo.

Models A B
QHEK08AC 13 3/8"	min 24 1/2"-36"
QHEK10AC 14 9/16	' min 25" - 36 5/8"
QHEK12AC 14 9/16	' min 25" - 36 5/8"
QHEK14AC 15 5/8"	26 1/8" - 37 3/4"

2. REQUISITOS DE UNA VENTANA DE TORMENTAS

Un marco de ventana de tormentas no permitirá que el acondicionador de aire se incline hacia el exterior y evitará que drene apropiadamente. Para solucionar este problema, adhiera un pedazo de madera a el umbral.

PEDAZOS DE MADERA

ANCHO: 2"

LONGITUD: Lo suficientemente e largo como para ajustar en el interior del marco de la ventana.

GRUESO: Para determinar el grueso, coloque un pedazo de madera en el umbral para hacerla 1/2" más alta que la parte superior del marco de la ventana de tormentas o del marco vinilo.

Péguelo firmemente con clavos o con tornillos proporcionados por el instalador.

3. PREPARE EL ACONDICIONADOR DE AIRE

A. Instale el riel de montaje superior con 4 tornillos Tipo A, desde la parte exterior de la caja.

B. Aplique los selladores de protección climática provistos a la parte inferior, superior y laterales de la ventana, a fin de sellar el perímetro del acondicionador de aire.

C. Deslice los paneles de la cortina lateral en los rieles del panel lateral.

D. Deslice los marcos de las cortinas laterales izquierda y derecha en el riel de montaje superior e inferior. Asegúrese de que las cortinas laterales coincidan sobre los costados de los marcos.

INSTRUCCIONES DE INSTALACIÓN

4. I NSTALE EL ACONDICIONADOR DE AIRE EN LA VENTANA

A. Marque el centro de la ventana. Coloque el acondicionador de aire en la ventana de modo que se encuentre centrado. Coloque el acondicionador de aire de modo que el extremo frontal del riel de montaje inferior se encuentre contra el extremo trasero del alféizar.
B. Baje la ventana de modo que el extremo frontal del montaje superior se encuentre delante de la ventana. Asegúrese de que el acondicionador de aire esté nivelado o apenas inclinado hacia el exterior.

Riel superior

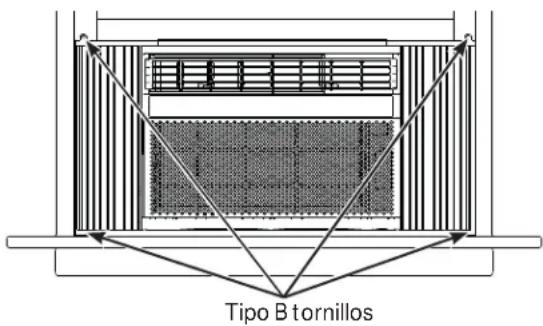

C. Extienda los paneles de la cortina hasta que llenen la ventana. Marque la ubicación de los agujeros en cada esquina. Use el taladro y una broca de 1/8" para taladrar agujeros piloto. Use 4 tornillos tipo B para asegurar los paneles laterales en sus lugares correspondientes.

5. ASEGURE EL ACONDICIONADOR DE AIRE

A. Afloje el tornillo del lado derecho del acondicionador de aire, cerca de la parte inferior.
B. Deslice el soporte lateral sobre el tornillo, de modo que el soporte esté descansando sobre el alféizar de la ventana. Ajuste el tornillo.

C. Use una broca de 1/8" para taladrar un agujero inicial en el alféizar de la ventana, a través de los agujeros del soporte lateral. Use 4 tornillos tipo B para unir el soporte lateral al alféizar de la ventana.
D. Repita la instalación del soporte lateral en el lateral izquierdo.
E. Mida y recorte la hoja protegida con gomaespuma adhesiva. Aplique sobre la cortina lateral y el marco.

Selladores de Protección Climática

INSTRUCCIONES DE INSTALACIÓN

6. INSTALE EL SOPORTE DE LA TRABA DE LA VENTANA Y LA JUNTA SUPERIOR DE GOMAESPUMA DE LA VENTANA

Use un tornillo tipo B para instalar el soporte de bloqueo arriba de la parte inferior de la ventana.

A.

PRECAUCIÓN

Para evitar la rotura de vidrios o daños sobre las ventanas, sobre vinilo o ventanas construidas de manera similar, adjunte el soporte de bloqueo de la ventana a la jamba lateral de la ventana con un tornillo Tipo B.

B. Corte la junta de gomaespuma superior de la ventana del mismo ancho que la ventana.
C. Coloque la gomaespuma entre el vidrio y la ventana para evitar el ingreso de aire e insectos a la habitación.

provista no se ajusta a su ventana, obtenga el material apropiado en forma local para contar con un sellado correcto en la instalación.

SOLUCIÓN DE PROBLEMAS

¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones.

Problema Causas posibles	Qué hacer
El acondicionador de aire no enciende	El acondicionador de aire está desconectado.	Cerciórese de que el acondicionador de aire está enchufado totalmente en el tomacorriente.
	El fusible se disparó/ el cortacircuitos se disparó.	Inspeccione los fusibles / caja de interruptores de la casa y reemplace cualquier fusible o reajuste el interruptor.
	Interrupción en el suministro eléctrico.	La unidad se reiniciará automáticamente con la configuración utilizada por última vez luego de reestablecer la electricidad.Existe un retraso de tiempo por protección (de aproximadamente 3 minutos) para evitar la desconexión por sobrecarga del compresor. Por esta razón, es posible que la unidad no comience a enfriar de forma normal hasta transcurridos 3 minutos desde que volvió a encenderse.
	El dispositivo de interrupción de corriente se ha activado.	Presione el botón RESET ubicado en el cable de alimentación.Si el botón RESET no se mantiene en su lugar, no utilice más el acondicionador de aire y comuníquese con un técnico calificado.
El acondicionador de aire no enfría como debería	El flujo de aire está restringido. Cerciórese de que no existe ninguna cortina, persiana o mueble bloqueando el frente del acondicionador de aire.
	El control de temperatura no está ajustado apropiadamente.	En los modelos con botones, gire la temperatura a un número mayor.
	El filtro de aire está sucio. Limpie el filtro cada 30 días por lo menos. Ver la sección de Cuidado y limpieza.
	La habitación podría haber estado caliente.	Cuando el acondicionador de aire se enciende, usted necesita darle tiempo para que enfrié la habitación.
	El aire frío se está escapando. Cerciórese de que los registros de la calefacción no están abiertos y se encuentran retornando el aire frío.
	Las bobinas de enfriamiento se congelaron.	Ver “Acondicionador de aire congelándose” más adelante.
El acondicionador de aire se está congelando	El hielo bloquea el flujo de aire hacia el acondicionador de aire evitando que se enfríe la habitación.	Configure el control de modo en High Fan (Ventilador Alto) o High Cool (Frío Alto) con la configuración de temperatura en el nivel más alto que pueda ser configurada.
Hay agua goteando afuera Tiempo húmedo y caliente. Esto es normal.
Hay agua goteando en el interior de la habitación	El acondicionador de aire no está inclinado hacia afuera.	Para drenar el agua apropiadamente, cerciórese de que el acondicionador de aire está inclinado ligeramente desde el frente hacia atrás.
Se acumula agua en la bandeja	La humedad removida del aire y se drena hasta la bandeja.	Esto es normal por un corto período en áreas con poca humedad; normal por un período de tiempo más postergado en áreas más húmedas.

SONIDOS DE OPERACIÓN NORMALES

• Quizás escuche un sonido metálico causado por el agua tomada y tirada contra el condensador en los días lluviosos o cuando la humedad es alta. Esta característica de diseño ayuda a remover la humedad y mejora la eficiencia.
• Quizás escuche que el termostato hace clic cuando el compresor hace ciclo entre encendido y apagado.
• El agua se acumula en la bandeja durante días lluviosos o con mucha humedad. El agua podría derramarse y gotear desde el lado externo de la unidad.
• El ventilador podría funcionar aun si el compresor no lo hace.
• Las gotitas de agua que caen contra las bobinas externas pueden hacer un ruido de "ping". Esto ayuda a enfriar el condensador. Puede reducir este ruido retirando el enchufe de agua de la sub-base.

Enchufe de Agua de la Sub-base

El retiro del enchufe reducirá la Eficiencia Energética de la unidad.

NOTA: No haga un agujero en la olla de la base.

CONFIGURACIÓN WIFI

Smart HQ: (Para clientes en Estados Unidos)

SmartHQ Autorizado*. Si su Acondicionador de Aire (AA) cuenta con una etiqueta informativa del Electrodoméstico Conectado, ubicada en la parte externa como se muestra a continuación, su AA cuenta con la aplicación SmartHQ Autorizada de Haier Appliances. El producto cuenta con una tarjeta de comunicación WiFi incorporada, la cual permite que se comunique con su teléfono inteligente para el monitoreo, control y notificaciones de forma remota.

Por favor, descargue la Aplicación Hogareña de Haier 📷. Para más detalles, visite Haierappliances.com a fin de conocer sobre las funciones del electrodoméstico conectado, y para saber qué aplicaciones de electrodomésticos conectados funcionarán con su teléfono inteligente.

Conectividad WiFi: Para solicitar asistencia en relación a su electrodoméstico o sobre la conectividad de red ConnectPlus (para modelos con WiFi habilitado o WiFi opcional), comuníquese al 1-800-220-6899.

CONFIGURACIÓN SMARTHQ

Cómo Funciona

Descargue la Aplicación SmartHQ

Use la aplicación para conectar su acondicionador de aire para sala al WiFi

Una vez conectada, use la aplicación para apagar su acondicionador de aire al salir del trabajo.

Puesta en marcha

A fin de conectar su acondicionador de aire para sala, necesitará la Aplicación Hogareña de Haier. La aplicación lo guiará a través del proceso de conexión. Descargue la aplicación de iTunes o Google Play.

Los datos de todos los electrodomésticos conectados son guardados en estricto cumplimiento con la Política de Privacidad de Datos de Conexión de Haier Appliances. Para acceder a esta política, visite geappliances.com/privacy/privacy_policy_connected.

Preguntas acerca de SmartHQ

Acceda a respuestas necesarias sobre la configuración de electrodomésticos con WiFi y la conexión a su red hogareña a través de nuestros artículos de soporte.

Para acceder a los artículos de soporte la conexión wifi del acondicionador de aire para sala, visite products. geappliances.com/appliance/gea-support-search-content.

INFORMACIÓN REGULATORIA

Declaración de Cumplimiento con FCC/IC:

1. Este dispositivo no podrá causar interferencias perjudiciales.
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado.

Este equipo fue probado y cumple con los límites establecidos para un dispositivo digital de clase B, según la parte 15 de la Normativa de la FCC. Estos límites fueron diseñados para brindar una protección razonable contra interferencias nocivas en una instalación residencial. Este equipo genera, usa y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede ocasionar interferencias perjudiciales sobre las comunicaciones radiales. Sin embargo, no se garantiza que no se presenten interferencias en una instalación en particular. Si este equipo provoca interferencias perjudiciales para la recepción de radio o televisión, lo que puede comprobar encendiendo y apagando el equipo, se aconseja al usuario que intente corregir la interferencia a través de una o más de las siguientes es medidas:

• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente de un circuito diferente al tomacorriente al cual se encuentra conectado el receptor.
• Para solicitar ayuda, consulte al comerciante minorista o a un técnico experimentado de radio/ televisión.

Etiqueta: Las modificaciones sobre esta unidad no aprobadas expresamente por parte del fabricante podrían anular la autoridad del usuario para utilizar el equipo.

* Modelos Selectos Únicamente

Este producto tiene capacidad Wi-Fi y requiere conectividad a Internet y un enrutador inalámbrico para permitir la interconexión con un Sistema de administración de energía y / o con otros dispositivos, sistemas o aplicaciones externos.

NOTAS

GARANTÍA LIMITADA

Por el Período de: Reemplazaremos:

Un AñoDesde la fecha de la compra original

Reemplazo, reparación o reembolso del costo minorista original de cualquier producto que falle debido a un defecto en los materiales o la fabricación. Si la unidad es cambiada, la unidad de reemplazo posee garantía por el resto del período de la garantía original de un año sobre su producto. GE Appliances reemplazará, a su exclusivo criterio, el producto por otro de la misma o de una funcionalidad y calidad comparable o hará un reembolso por el precio minorista original.

A Fin de Realizar un Reclamo de la Garantía Durante el Período de Devolución Permitido por el Vendedor Minorista:

• Embale la unidad correctamente. Le recomendamos usar la caja de cartón y los materiales de embalaje originales.
• Entregue el producto en la ubicación del vendedor minorista donde fue adquirido.

- Incluya en el paquete una copia del receptor de la venta u otro comprobante de la fecha de compra original. También escriba su nombre y domicilio y una descripción del defecto.

A Fin de Realizar un Reclamo sobre la Garantía Durante el Resto de la Garantía de un Año:

• Ubique su recibo de venta original y haga una nota de su modelo y número de serie.
• Visite haierappliances.com/support/schedule-service para iniciar el proceso de reemplazo del producto.

• Se solicitará su nombre, domicilio, fecha de compra, y números de modelo y serie.

• GE Appliances hará arreglos para que se envíe una caja de cartón a su hogar para recuperar el producto.

• Por favor entregue todos los materiales solicitados (envío postal prepago) en la caja de cartón provista. Por favor incluya una descripción del defecto.
• Debería recibir el producto de reemplazo o un reembolso entre los 7 y 10 días hábiles una vez que hayamos recibido su paquete.

Qué No Será Cubierto:

• Instrucción al cliente. Este manual del propietario brinda información relacionada con instrucciones de funcionamiento y controles del usuario.
• Instalación inadecuada. Si tiene un problema de instalación o el acondicionador de aire no posee la capacidad adecuada, contacte a su vendedor minorista o instalador. Usted es responsable de brindar instalaciones de conexión eléctrica adecuadas.

• Falla del producto como resultado de modificaciones sobre el mismo o debido a un uso irrazonable, incluyendo la falta de mantenimiento o razonable o necesario.

• Reemplazo de fusibles del hogar o reinicio de disyuntores.

• Fallas como consecuencia de corrosión en modelos sin protección contra ésta.
• Daños ocasionados sobre el producto por nivel de suministro de voltaje inadecuado, accidente, incendio, inundaciones o catástrofes naturales.
• Daños consecuentes o incidentales causados por posibles defectos del acondicionador de aire.
• Daño causado después de la entrega.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su única y exclusiva alternativa es la reparación del producto, como se indica en la Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley.

Para Clientes de EE.UU: Esta garantía limitada se extiende al comprador original y a cualquier dueño subsiguiente de productos comprados para uso hogareño dentro de EE.UU. Si el producto está en un área donde no se encuentra disponible un Proveedor Autorizado del Servicio Técnico de GE Appliances, usted será responsable por el costo de un viaje o se podrá requerir que traiga el producto a una ubicación del Servicio Técnico de GE Appliances Autorizado para recibir el servicio. En Alaska, la garantía limitada excluye el costo de envío o llamadas del servicio técnico a su hogar.

Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía limitada le da derechos legales específicos y es posible que tenga otros derechos legales que varían entre un estado y otro. Para conocer cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o al Fiscal de su estado.

Garante en EE.UU:

No regrese este producto a la tienda

Si tiene un problema con este producto, por favor comuníquese al 1-877-337-

3639 para solicitar el nombre y número telefónico del centro de servicio al cliente

autorizado más cercano.

NECESITA UNA PRUEBA DE COMPRA FECHADA, NÚMERO DE MODELO

Y DE SERIE PARA EL SERVICIO DE LA GARANTÍA
