MEX-BT38UW - Radio de coche SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radio para coche
Marca	Sony
Modelo	MEX-BT38UW
Dimensiones (Aprox.)	178 x 50 x 160 mm (7 x 2 x 6.3 in)
Peso (Aprox.)	0.9 kg (2.0 lb)
Fuente de alimentación	12V CC (batería de coche)
Potencia máxima de salida	50 W x 4 (pico)
Bluetooth	Sí, llamadas manos libres y transmisión de audio
Puerto USB	USB frontal para reproducción de MP3/WMA/AAC y carga de dispositivos
Formatos de audio compatibles	MP3, WMA, AAC, CD, CD-R/RW
Bandas de radio	FM/AM (18 presintonías FM, 12 presintonías AM)
Ecualizador	Ecualizador de 7 bandas con presintonías
Panel frontal	Desmontable para prevenir robos
Pantalla	LCD con iluminación blanca
Mantenimiento	Limpiar con paño suave y seco; evitar líquidos
Precauciones de seguridad	Usar solo el voltaje especificado; evitar obstruir la ventilación
Piezas de repuesto y reparabilidad	Contactar al soporte de Sony; el componente láser puede requerir servicio calificado

Preguntas frecuentes - MEX-BT38UW SONY

¿Cómo emparejo mi teléfono por Bluetooth?

Presione el botón BT para entrar en modo de emparejamiento, luego busque 'MEX-BT38UW' en su teléfono y acepte la conexión. El PIN predeterminado es 0000 si es necesario.

¿Puedo reproducir música desde una unidad flash USB?

Sí, conecte una unidad USB con archivos MP3/WMA/AAC al puerto USB frontal. La unidad reproducirá los archivos de audio automáticamente.

¿Cómo configuro el reloj?

Mantenga presionado el botón MENU, luego gire el dial de control para seleccionar 'CLOCK'. Presione para entrar, ajuste la hora/minutos con el dial y presione para confirmar.

¿Qué formatos de audio son compatibles para la reproducción de CD?

La unidad admite CDDA (CD de audio), así como discos CD-R/RW con archivos MP3, WMA o AAC.

¿Cómo restablezco la unidad?

Presione el botón RESET con un objeto delgado (como un clip) para restaurar la configuración de fábrica. Esto puede ser necesario después de una interrupción de energía.

¿Puedo controlar la música desde mi teléfono mientras está conectado por Bluetooth?

Sí, puede reproducir/pausar, saltar pistas y ajustar el volumen desde la radio del coche. Algunas funciones pueden depender de la versión AVRCP de su teléfono.

¿Por qué no hay sonido de los altavoces?

Verifique si el volumen está bajo o silenciado. Asegúrese de que los cables de los altavoces estén conectados correctamente. También verifique que los ajustes de FADER y BALANCE estén centrados.

¿Cómo quito el panel frontal?

Presione el botón RELEASE (generalmente en el lado izquierdo del panel), luego deslice el panel hacia la izquierda y retírelo.

¿Cuál es la capacidad máxima de almacenamiento USB?

La unidad admite unidades USB de hasta 32 GB formateadas en FAT16 o FAT32.

¿Puedo conectar un amplificador externo?

Sí, la unidad tiene salidas de preamplificador (delanteras y traseras) para conectar amplificadores externos. Use la SALIDA SUB para un subwoofer.

MANUAL DE USUARIO MEX-BT38UW SONY

Manual de instrucciones ____ ES

Owner's Record

Para cancelar la pantalla de demostración (DEMO), consulte la página 7.

MEX-BT38UW

Radio®

READY

Bluetooth®

http://esupport.sony.com http://www.xplodsony.com/

Provides information on:

http://esupport.sony.com http://www.xplodsony.com/

http://esupport.sony.com http://www.xplodsony.com/

http://esupport.sony.com http://www.xplodsony.com/

Playing back iPod

http://esupport.sony.com http://www.xplodsony.com/

Pairing

LOCAL (Local Seek Mode)

RC-61 (1 m), RC-62 (2 m)

http://esupport.sony.com http://www.xplodsony.com/

General

Asegúrese de instalar esta unidad en el tablero del automóvil por razones de seguridad. Para realizar la instalación y las conexiones, consulte el manual de instalación y de conexiones suministrado.

HD Radio® READY

El logotipo “HD Radio Ready” indica que este producto controlará un sintonizador HD Radio™ de Sony (se vende por separado). Para obtener información acerca del funcionamiento del sintonizador HD Radio™, consulte el manual de instrucciones del sintonizador HD Radio™.

HD Radio ^TM y el logo HD Radio Ready son marcas propietarias de iBiquity Digital Corp.

El logotipo “SAT Radio Ready” indica que este producto controla un módulo de sintonizador de radio por

satélite (se vende por separado). Si desea obtener más detalles sobre el módulo de sintonizador de radio por satélite, póngase en contacto con el distribuidor Sony autorizado más cercano.

“SAT Radio”, “SAT Radio Ready”, los logotipos de SAT Radio, SAT Radio Ready y todas las marcas relacionadas son marcas comerciales de Sirius XM Radio Inc. y XM Satellite Radio Inc.

Los logotipos y la marca de Bluetooth son propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Sony Corporation es bajo licencia. Las demás marcas y marcas comerciales son aquellas de sus respectivos propietarios.

ZAPPIN es marca comercial de Sony Corporation.

Windows Media y el logotipo de Windows son marcas comerciales o marcas comerciales registradas de

Microsoft Corporation en Estados Unidos o en otros países.

iPod es una marca comercial de Apple Inc., registrada en los Estados Unidos y en otros países.

iPhone es una marca comercial de Apple Inc.

Tecnología de codificación de audio MPEG Layer-3 y patentes bajo licencia de Fraunhofer IIS y Thomson.

Este producto está protegido por los derechos de propiedad intelectual de Microsoft Corporation. Queda prohibido el uso o la distribución de esta tecnología fuera de este producto si no se dispone de una licencia de Microsoft o una división autorizada de Microsoft.

Los proveedores de contenidos utilizan la tecnología de gestión de derechos digitales para Windows Media contenida en este dispositivo (“WM-DRM”) para proteger la integridad de su contenido (“Contenido seguro”) para que no se realice un uso inapropiado de su propiedad intelectual, incluyendo el copyright. Este dispositivo utiliza software WM-DRM para reproducir Contenido seguro (“Software WM-DRM”). Si la seguridad del Software WM-DRM de este dispositivo está en peligro, los propietarios del Contenido seguro (“Propietarios del contenido seguro”) pueden solicitar que Microsoft revoque el derecho del Software WM-DRM a adquirir nuevas licencias para copiar, visualizar y/o reproducir Contenido seguro. La revocación no afecta a la capacidad del Software WM-DRM para reproducir contenido no protegido. Se envía al dispositivo una lista del Software WM-DRM revocado cuando descarga una licencia para Contenido seguro de Internet o de un PC. En conjunción con esta licencia, Microsoft puede descargar también listas de revocación en su dispositivo de parte del programa de propietarios de contenidos seguros.

Nota sobre la pila de litio

No exponga la pila a fuentes de calor excesivo como luz solar directa, fuego o similar.

Advertencia: si el encendido del automóvil no dispone de una posición ACC (accesorios)

Asegúrese de ajustar la función de desconexión automática (página 27). La unidad se desconectará completa y automáticamente en el tiempo establecido después de apagarla, lo que evita que se agote la batería. Si no ajusta la función de desconexión automática, mantenga presionado SOURCE/OFF hasta que se apague la pantalla cada vez que apague el motor.

Procedimientos iniciales

Discos que se pueden reproducir en esta unidad ....6
Notas sobre Bluetooth....6
Restauración de la unidad ..... 6
Cancelación del modo DEMO....7
Preparación del control remoto de tarjeta ..... 7
Ajuste del reloj 7
Extracción del panel frontal....7
Colocación del panel frontal ..... 7

Guía rápida de la función Bluetooth

3 pasos hacia la función Bluetooth ..... 8
Botones e iconos....9
① Emparejamiento ..... 10
②Conexión 10
③Llamadas con manos libres y transmisión continua de música .... 11

Ubicación de los controles y operaciones básicas

Unidad principal ..... 12

Control remoto de tarjeta RM-X304.....14

Búsqueda de una pista ..... 15

Búsqueda de una pista por nombre — Quick-BrowZer .... 15

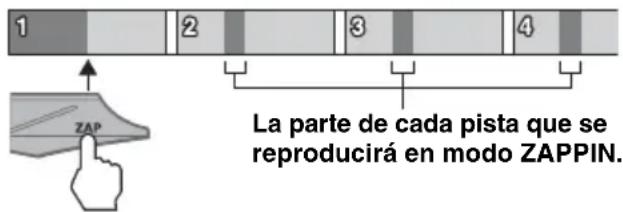

Búsqueda de una pista mediante la audición de pasajes de pistas — ZAPPIN™ ..... 16

Radio

Almacenamiento y recepción de emisoras ... 16
Almacenamiento automático — BTM . . . 16
Almacenamiento manual ..... 16
Recepción de las emisoras almacenadas .... 16
Sintonización automática ..... 17
RDS 17
Información general ..... 17
Selección de PTY ..... 17
Definición de CT 17

CD

Elementos de la pantalla.... 18

Reproducción repetida y aleatoria ..... 18

Dispositivos USB

Reproducción de un dispositivo USB..... 18
Elementos de la pantalla. 19
Reproducción repetida y aleatoria ..... 19

iPod

Reproducción de un iPod ..... 20
Elementos de la pantalla. 20
Ajuste del modo de reproducción ..... 21
Reproducción repetida y aleatoria ..... 21
Operación directa de un iPod — Control de pasajero ..... 21

Bluetooth (Llamadas con manos libres y transmisión continua de música)

Operaciones del Bluetooth 22
Emparejamiento 22
Acerca de los iconos Bluetooth ..... 23
Conexión. 23
Para activar la salida de la señal Bluetooth de esta unidad. 23
Conexión a un teléfono celular ..... 23
Conexión a un dispositivo de audio ..... 23
Llamadas con manos libres. 24
Recepción de llamadas.... 24
Realización de llamadas.... 24
Transferencia de llamadas ..... 24
Activación de la marcación por voz.....24
Transmisión continua de música. 25
Escuchar música desde un dispositivo de audio. 25
Operación de un dispositivo de audio con esta unidad 25
Eliminación del registro de todos los dispositivos emparejados 25

Otras funciones

Cambio de los ajustes de sonido ..... 26

Ajuste de las características del sonido. . . . 26

Personalización de la curva del ecualizador

— EQ3 26

Ajuste de los elementos de ajuste — SET....26

Uso de un equipo opcional ..... 27

Equipo auxiliar de audio. 27

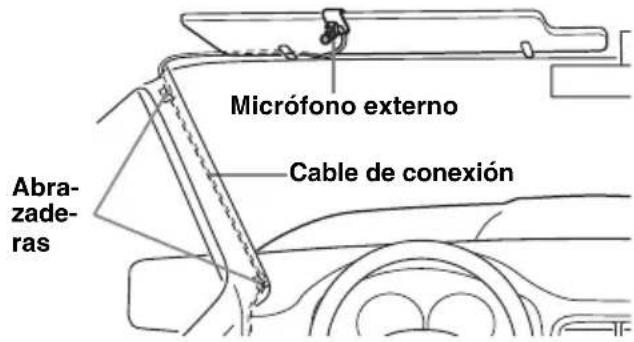

Micrófono externo XA-MC10 ..... 28

Información complementaria

Precauciones 28

Notas sobre los discos. 28

Orden de reproducción de los archivos

MP3/WMA/AAC 29

Acerca de iPod 29

Acerca de la función Bluetooth ..... 29

Mantenimiento. 30

Extracción de la unidad ..... 31

Especificaciones 32

Solución de problemas 33

Mensajes/indicaciones de error....35

Sitio Web de soporte técnico en línea

Para resolver cualquier duda u obtener la información más reciente sobre el soporte técnico de este producto, visite el siguiente sitio Web:

http://esupport.sony.com http://www.xplodsony.com/

Proporciona información acerca de:

- Modelos y fabricantes de reproductores de audio digital compatibles

- Archivos MP3/WMA/AAC compatibles

- Los modelos y fabricantes de teléfonos celulares compatibles, así como las respuestas a las preguntas más frecuentes sobre la función Bluetooth

Procedimientos iniciales

Discos que se pueden reproducir en esta unidad

En esta unidad se pueden reproducir discos CD-DA (incluidos CD TEXT) y CD-R/CD-RW (archivos MP3/WMA/AAC (página 29)).

Tipos de discos	Etiqueta del disco
CD-DA
MP3WMA AAC

Notas sobre Bluetooth

Precaución

SONY NO SERÁ RESPONSABLE DE NINGÚN DAÑO INCIDENTAL, INDIRECTO O DERIVADO NI DE OTROS DAÑOS INCLUYENDO, SIN LÍMITES, PÉRDIDA DE GANANCIAS, PÉRDIDA DE INGRESOS, PÉRDIDAD DE DATOS, PÉRDIDA LA UTILIDAD DEL PRODUCTO O DE CUALQUIER EQUIPO RELACIONADO, TIEMPO DE INACTIVIDAD NI TIEMPO DEL COMPRADOR RELACIONADO CON O RESULTANTE DE LA UTILIZACIÓN DE ESTE PRODUCTO, SU HARDWARE Y/O SU SOFTWARE.

AVISO IMPORTANTE

Utilización segura y eficaz

Los cambios o modificaciones que se realicen en esta unidad sin la aprobación de Sony pueden anular la autorización del usuario para utilizar el equipo. Revise las excepciones, debido a requisitos nacionales o limitaciones, en cuanto a la utilización de los equipos Bluetooth antes de utilizar el equipo.

Manejo

Revise las leyes y normas acerca de la utilización de teléfonos celulares y equipos de manos libres en las áreas en las que conduce.

Preste siempre atención a la carretera y estacione el automóvil antes de realizar o contestar una llamada si las condiciones lo requieren.

Conexión a otros dispositivos

Al conectar el equipo a cualquier otro dispositivo, lea el manual de instrucciones para obtener las instrucciones de seguridad.

Exposición a radiofrecuencia

Las señales de radiofrecuencia pueden afectar a los sistemas electrónicos que no hayan sido instalados o protegidos correctamente en automóviles, como los sistemas electrónicos de inyección de combustible, sistemas electrónicos de frenado antideslizante (antibloqueo), sistemas electrónicos de control de velocidad o sistemas de bolsas de aire. Para la instalación o mantenimiento de este dispositivo, consulte al fabricante de su automóvil o su representante. La instalación o mantenimiento incorrectos podrían ser peligrosos e invalidar cualquier garantía aplicada a este dispositivo. Consulte al fabricante de su automóvil para asegurarse que el uso del teléfono celular en el mismo no afectará su sistema electrónico. Controle regularmente que todos los equipos del dispositivo inalámbrico de su automóvil estén instalados y funcionen correctamente.

Llamadas de emergencia

El dispositivo de manos libres Bluetooth para automóviles y el dispositivo electrónico conectados al manos libres funcionan utilizando redes de señales de radio, celulares y terrestres así como también la función programada por el usuario, que no pueden garantizar la conexión bajo todas las condiciones.

Por lo tanto, no dependa únicamente de un dispositivo electrónico para las comunicaciones esenciales (como las emergencias médicas). Recuerde que, para realizar o recibir llamadas, el dispositivo de manos libres y el dispositivo electrónico conectado al manos libres deben operar en una zona de servicio que tenga una intensidad de señal para celulares adecuada.

Es posible que no se pueda realizar llamadas de emergencia en todas las redes de teléfonos celulares o cuando se estén utilizando ciertos servicios de la red y/o características del teléfono.

Verifíquelo con su proveedor de servicio local.

Restauración de la unidad

Antes de utilizar la unidad por primera vez, o después de sustituir la batería del automóvil o de cambiar las conexiones, debe restaurarla. Extraiga el panel frontal (página 7) y presione el botón RESET (página 12) con un objeto puntiagudo, como por ejemplo un bolígrafo.

Nota

Al presionar el botón RESET, se borrará el ajuste del reloj y algunos contenidos memorizados.

Cancelación del modo DEMO

Es posible cancelar la pantalla de demostración que aparece durante el apagado.

1 Mantenga presionado el botón de selección.

Aparecerá la pantalla de ajustes.

2 Presione el botón de selección varias veces hasta que aparezca "DEMO".

3 Gire el selector de control para seleccionar "DEMO-OFF".

4 Mantenga presionado el botón de selección.

El ajuste finaliza y la pantalla regresa al modo de recepción/reproducción normal.

Preparación del control remoto de tarjeta

Extraiga la película de aislamiento.

Si desea obtener información sobre cómo sustituir la pila, consulte página 30.

Ajuste del reloj

El reloj emplea una indicación digital de 12 horas.

1 Mantenga presionado el botón de selección.

Aparecerá la pantalla de ajustes.

2 Presione el botón de selección varias veces hasta que aparezca "CLOCK-ADJ".

3 Presione SEEK +.

La indicación de la hora parpadea.

4 Gire el selector de control para ajustar la hora y los minutos.

Para mover la indicación digital, presione SEEK -/+

5 Cuando termine de de ajustar los minutos, presione el botón de selección.

El ajuste se completa y el reloj se pone en funcionamiento.

Para mostrar el reloj, presione DSPL. Vuelva a presionar DSPL para regresar a la pantalla anterior.

Sugerencia

Es posible establecer automáticamente el reloj con la función RDS (página 17).

Extracción del panel frontal

Puede extraer el panel frontal de la unidad para evitar que la roben.

Alarma de precaución

Si gira el interruptor de encendido hasta la posición OFF sin haber extraído el panel frontal, la alarma de precaución sonará durante unos segundos.

La alarma sonará únicamente si se utiliza el amplificador incorporado.

1 Mantenga presionado SOURCE/OFF. La unidad se apaga.

2 Presione a continuación, extraiga el panel frontal hacia usted.

• No deje caer ni ejerza excesiva presión sobre el panel frontal ni la pantalla.
• No someta el panel frontal al calor ni a temperaturas altas o excesiva humedad. Evite dejarlo en un automóvil estacionado o sobre el tablero o la bandeja trasera.
• No extraiga el panel frontal durante la reproducción en el dispositivo USB, de lo contrario, se podrían dañar los datos del USB.

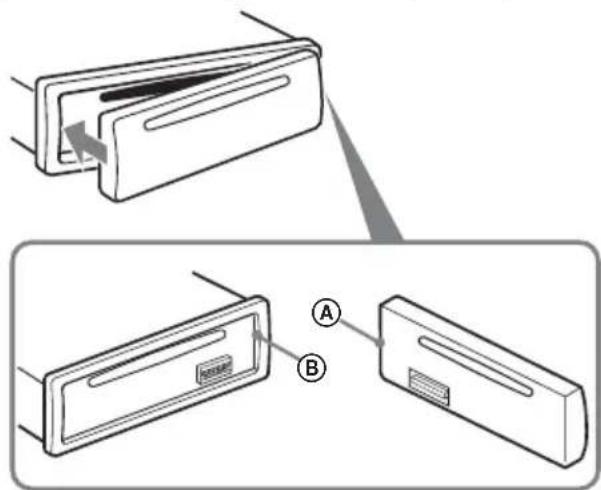

Colocación del panel frontal

Fije la parte Ⓐ del panel frontal en la parte Ⓑ de la unidad, tal como muestra la ilustración, y presione el lado izquierdo hasta que encaje.

No coloque ningún objeto sobre la superficie interior del panel frontal.

Guía rápida de la función Bluetooth

Si desea obtener la información completa sobre el funcionamiento, consulte “Bluetooth (llamadas con manos libres y transmisión continua de música)” (página 22) y las instrucciones de uso del dispositivo Bluetooth.

3 pasos hacia la función Bluetooth

① Emparejamiento

Primero, registre (“empareje”) un dispositivo Bluetooth (teléfono celular, etc.) con esta unidad. Una vez establecido el emparejamiento, no será necesario volver a realizarlo.

2 Conexión

En ocasiones, el emparejamiento permite conectarse automáticamente. Inicie la conexión para usar el dispositivo una vez realizado el emparejamiento.

③ Llamadas con manos libres/transmisión continua de música

Puede mantener una conversación con manos libres y escuchar música después de establecer la conexión.

Sitio web de asistencia al cliente

http://esupport.sony.com http://www.xplodsony.com/

Descripciones del estado de los iconos

	[SWB4] Encendido Señal Bluetooth activada
	Parpadea Modo de espera de emparejamiento
	Ninguno Señal Bluetooth desactivada
	Encendido Conexión de teléfono celular establecida correctamente
	Parpadea Conexión en curso de la unidad con el teléfono celular
	Ninguno Sin conexión
	[DIYX4] Encendido Conexión del dispositivo de audio establecida correctamente
	Parpadea Conexión en curso de la unidad con el dispositivo de audio
	Ninguno Sin conexión

①Emparejamiento

	Equipo utilizado	Funcionamiento
1		Mantenga presionado BT durante 5 segundos.→
2		Busque esta unidad.
3		Seleccione “XPLOD”.
4		Ingrese la contraseña “0000”.
5		Siga las instrucciones que aparecen en la pantalla.
6			(Emparejamiento establecido correctamente)

② Conexión

	Equipoutilizado	Funcionamiento
1		Mantenga presionado BT durante 3 segundos.→
2		Conéctese a esta unidad con un teléfono celular.→
		Conéctese a esta unidad con un dispositivo de audio.→[C065]

Nota

Es posible conectarse desde esta unidad a un dispositivo Bluetooth (página 23).

Si no puede establecer una conexión desde esta unidad al dispositivo Bluetooth, vuelva a comenzar el emparejamiento.

③Llamadas con manos libres y transmisión continua de música

Llamadas con manos libres

Acción Funcionamiento

Recibir una llamada/finalizar una llamada	Presione
Rechazar una llamada Mantenga presionado durante 2 segundos
Remarcación	1 Presione SOURCE/OFF.→BT PHONE2 Mantenga presionado durante 3 segundos.
Para transferir una llamada Mantenga presionado durante 2 segundos.

Transmisión continua de música

Acción Funcionamiento

Escuchar	1 Presione SOURCE/OFF.→BT RUBIO 2 Presione Iniciar la reproducción en el dispositivo de audio.
Reproducir/pausar (AVRCP)* Presione 6 (PAUSE).
Omitir pistas (AVRCP)*	Presione ◀◀/▶▶I.

* La operación puede variar en función del tipo de dispositivo de audio.

Ubicación de los controles y operaciones básicas

Unidad principal

Panel frontal extraído Esta sección contiene instrucciones sobre la

ubicación de los controles y operaciones básicas. Si desea conocer más detalles, consulte las páginas respectivas.

1 Botones SEEK +/- CD/USB:

Para omitir pistas (presionar); para omitir pistas en forma continua (presionar y volver a presionar dentro de 1 segundo y mantener); para retroceder o avanzar una pista rápidamente (mantener presionado).

Radio:

Para sintonizar emisoras en forma automática (presionar); para localizar una emisora en forma manual (mantener presionado).

Dispositivo de audio Bluetooth*1:

Para omitir pistas (presionar).

2Botón → (BACK)/MODE* página 15, 16, 20, 21

Presione para: volver a la pantalla anterior/ seleccionar la banda de radio (FM/AM)/ seleccionar el modo de reproducción de iPod.

Mantenga presionado para: ingresar/cancelar el control de pasajero.

3 Botón SOURCE/OFF* 2*3

Presione para encender/cambiar la fuente (Radio/CD/USB/AUX/audio Bluetooth/teléfono Bluetooth).

Presione durante 1 segundo para desactivar la alimentación.

Presione durante 2 segundos o más para desactivar la alimentación y que desaparezca la indicación de pantalla.

4 Selector de control/botón de selección/ 📋 (manos libres)

Para ajustar el volumen (girar); para seleccionar elementos de ajuste (presionar y girar); para recibir/finalizar una llamada (presionar).

5 Ranura del disco

Inserte el disco (con la etiqueta orientada hacia arriba), la reproducción se inicia.

6 Visualizador

7Botón ▲ (expulsar)

Para expulsar el disco.

8 Conector USB página 18, 20

Para conectar al dispositivo USB.

9 Botón (extracción del panel frontal) página 7

10Botón Q (BROWSE) página 15

Para ingresar al modo Quick-BrowZer.

11Botón ZAP página 16

Para ingresar al modo ZAPPIN™.

12 Receptor del control remoto de tarjeta

13Botón BT (BLUETOOTH) página 22

Para activar/desactivar la señal Bluetooth, para realizar el emparejamiento.

14Botón PTY/CAT* 4 página 17

Para seleccionar PTY en RDS.

①/②: ALBM -/+ (durante la reproducción de MP3/WMA/AAC)

Para omitir álbumes (presionar); para omitir álbumes en forma continua (mantener presionado).

Para hacer una pausa en la reproducción. Para cancelar esta función, vuelva a presionarlo.

Radio:

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

Dispositivo de audio Bluetooth* 1:

⑥: PAUSE

Para hacer una pausa en la reproducción. Para cancelar esta función, vuelva a presionarlo.

Teléfono Bluetooth:

⑤: MIC página 24

16 Botón DSPL (pantalla)/SCRL (desplazamiento) página 17, 18, 19, 20, 21 Para cambiar los elementos de pantalla (presionar); para desplazar el elemento de pantalla (mantener presionado).

17 Toma de entrada AUX página 27

Para conectar un dispositivo de audio portátil.

18Botón RESET (ubicado detrás del panel frontal) página 6

19Micrófono página 24

Nota

No cubra el micrófono, la función de manos libres puede no funcionar correctamente.

*1 Cuando se conecta un dispositivo de audio Bluetooth (compatible con el AVRCP de la tecnología Bluetooth). Según el tipo de dispositivo, hay algunas operaciones que no se encuentran disponibles.

*2 En caso de que se encuentre conectado un sintonizador HD Radio o un sintonizador SAT: cuando se presione SOURCE/OFF, en la pantalla aparecerá el dispositivo conectado ("HD", "XM" o "SR"). Además, si presiona MODE, puede cambiar la banda del sintonizador HD Radio o la banda del sintonizador SAT.

*3 Este botón tiene un punto en relieve.

*4 Si se conectó el sintonizador SAT.

Nota

Al expulsar/insertar un disco, mantenga desconectado cualquier dispositivo USB para evitar dañar el disco.

Control remoto de tarjeta RM-X304

Extraiga la película de aislamiento antes de usar (página 7).

1 Botón OFF

Para apagar o detener la fuente.

2 Botón SOURCE* 1

Para encender; para cambiar la fuente (Radio/CD/USB/AUX/audio Bluetooth/teléfono Bluetooth).

3 Botones ← (I◀◀)/→ (▶▶I)

Para controlar la radio/CD/USB/audio Bluetooth, de la misma manera que con (SEEK) -/+ en la unidad.

Es posible controlar el ajuste, los ajustes de sonido, etc. mediante ←→.

4Botón DSPL (pantalla)

Para cambiar los elementos en pantalla.

5 Botón VOL (volumen) +* 2/-

Para ajustar el volumen.

6Botón ATT (atenuación)

Para atenuar el sonido. Para cancelar esta función, vuelva a presionarlo.

7 Botón MODE* 1

Presione para seleccionar la banda de radio (FM/AM)/seleccionar el modo de reproducción de iPod.

Mantenga presionado para ingresar/cancelar el control de pasajero.

8Botón SEL (selección)/ (manos libres)

Funciona igual que el botón de selección de la unidad.

9 Botones ↑ (+)/↓ (-)

Para controlar el CD/USB, de la misma manera que ①/② (ALBM -/+ ) en la unidad.

Es posible controlar el ajuste, los ajustes de sonido, etc. mediante ↑ ↓.

10Botón SCRL (desplazamiento)

Para desplazar el elemento de la pantalla.

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

*1 En caso de que se encuentre conectado un sintonizador HD Radio o un sintonizador SAT: cuando se presione SOURCE, en la pantalla aparecerá el dispositivo conectado ("HD", "XM" o "SR"). Además, si presiona MODE, puede cambiar la banda del sintonizador HD Radio o la banda del sintonizador SAT.

*2 Este botón tiene un punto en relieve.

Nota

Si la unidad está apagada y desaparece la indicación de pantalla, no se podrá utilizar con el control remoto de tarjeta salvo que se presione SOURCE/OFF en la unidad o se inserte un disco para activarla en primer lugar.

Búsqueda de una pista

Búsqueda de una pista por nombre — Quick-BrowZer

Es posible buscar una pista en un CD o dispositivo USB fácilmente por categoría.

1 Presione Q (BROWSE).
La unidad ingresa al modo Quick-BrowZer y aparece la lista de categorías de búsqueda.
2 Gire el selector de control para seleccionar la categoría de búsqueda deseada y, a continuación, presiónelo para confirmarla.
3 Repita el paso 2 hasta que seleccione la pista deseada.

Se inicia la reproducción.

Para volver a la pantalla anterior

Presione ↩ (BACK).

Para salir del modo Quick-BrowZer.

Presione Q (BROWSE).

Nota

Al ingresar al modo Quick-BrowZer, se cancela el ajuste de reproducción repetida/aleatoria.

Búsqueda mediante la omisión de elementos — Modo Omitir

Si hay muchos elementos en una categoría, es posible buscar el elemento deseado rápidamente.

1 Presione SEEK + en el modo Quick-BrowZer.

Aparece la siguiente pantalla.

A Número de elemento actual
B Número total de elementos en la capa actual

A continuación, aparecerá el nombre del elemento.

2 Gire el selector de control para seleccionar el elemento deseado o uno cercano a éste. Salta en intervalos del 10% del número total de elementos.
3 Presione el botón de selección. La pantalla vuelve al modo Quick-BrowZer y aparece el elemento seleccionado.
4 Gire el selector de control para seleccionar el elemento deseado y presiónelo. La reproducción se inicia si el elemento seleccionado es una pista.

Para cancelar el modo Omitir

Presione → (BACK) o SEEK -.

Búsqueda de una pista mediante la audición de pasajes de pistas — ZAPPIN™

Durante la reproducción de cortos pasajes de las pistas de un CD o un dispositivo USB en secuencia, es posible buscar la pista que desea escuchar.

El modo ZAPPIN es adecuado para la búsqueda de una pista en modo de reproducción aleatoria o de reproducción repetida y aleatoria.

1 Presione ZAP durante la reproducción.

Después de que “ZAPPIN” aparece en la pantalla, la reproducción se inicia desde un pasaje de la siguiente pista.

El pasaje se reproduce durante el tiempo establecido y, a continuación, suena un clic y se inicia el pasaje siguiente.

Pista

2 Presione el botón de selección o ZAP cuando se reproduzca la pista que desea escuchar.

La pista que selecciona vuelve al modo de reproducción normal desde el inicio. Para buscar de nuevo una pista mediante el modo ZAPPIN, repita los pasos 1 y 2.

Sugerencias

• Puede seleccionar el tiempo de reproducción entre 6 segundos/9 segundos/30 segundos (página 27). No es posible seleccionar el pasaje de la pista a reproducir.
• Presione SEEK +/- o 1/2 (ALBM -/+ ) en el modo ZAPPIN para omitir una pista o un álbum.

Radio

Almacenamiento y recepción de emisoras

Precaución

Para sintonizar emisoras mientras maneja, utilice la función BTM (Memoria de la mejor sintonía) para evitar accidentes.

Almacenamiento automático — BTM

1 Presione SOURCE/OFF varias veces hasta que aparezca "TUNER".
Para cambiar de banda, presione MODE varias veces. Puede seleccionar entre FM1, FM2, FM3, AM1 y AM2.

2 Mantenga presionado el botón de selección.

Aparecerá la pantalla de ajustes.

3 Presione el botón de selección varias veces hasta que aparezca "BTM".

4 Presione SEEK +. La unidad almacena las emisoras en el orden de frecuencia en los botones numéricos. La unidad emite un pitido al almacenar el ajuste.

Almacenamiento manual

1 Mientras recibe la emisora que desea almacenar, mantenga presionado un botón numérico (del ① al ⑥) hasta que aparezca "MEM".

Nota

Si intenta almacenar otra emisora en el mismo botón numérico, se reemplazará la que estaba almacenada previamente.

Recepción de las emisoras almacenadas

1 Seleccione la banda y, a continuación, presione un botón numérico (del ① al ⑥).

Sintonización automática

1 Seleccione la banda y, a continuación, presione SEEK +/- para buscar la emisora.

La búsqueda se detiene cuando la unidad recibe una emisora. Repita este procedimiento hasta recibir la emisora deseada.

Sugerencia

Si conoce la frecuencia de la emisora que desea escuchar, mantenga presionado SEEK +/- para localizar la frecuencia aproximada y, a continuación, presione SEEK +/- varias veces para ajustar la frecuencia deseada con mayor precisión (sintonización manual).

RDS

Información general

Las emisoras FM con servicio de Radio Data System (RDS) envían información digital inaudible junto con la señal del programa de radio común.

Elementos de la pantalla

A Banda de radio, función

B Nombre del servicio de programa, reloj, frecuencia*, número predefinido

* Mientras se recibe la emisora RDS, “ *” aparece a la izquierda de la indicación de frecuencia.

Para cambiar los elementos de pantalla Ⓑ, presione DSPL.

Servicios RDS

Esta unidad proporciona automáticamente servicios RDS de la siguiente manera:

PTY (tipos de programa)

Muestra el tipo de programa recibido actualmente. También busca el tipo de programa seleccionado.

CT (reloj)

Los datos de CT desde la transmisión de RDS ajustan el reloj.

Notas

• Según el país/la región, es posible que no estén disponibles todas las funciones de RDS.
• RDS no funcionará si la intensidad de la señal es demasiado débil o si la emisora que sintoniza no transmite datos RDS.

Selección de PTY

1 Presione PTY durante la recepción de FM.

Aparece el nombre del tipo de programa actual si la emisora transmite datos de PTY.

2 Presione PTY varias veces hasta que aparezca el tipo de programa deseado.
3 Presione SEEK +/-

La unidad comienza a buscar una estación que emite el tipo de programa seleccionado.

Tipo de programas

NEWS (Noticias), INFORM (Información), SPORTS (Deportes), TALK (Conversación), ROCK (Rock), CLS ROCK (Rock clásico), ADLT HIT (Éxitos para adultos), SOFT RCK (Rock suave), TOP 40 (Los 40 mejores), COUNTRY (Country), OLDIES (Éxitos del ayer), SOFT (Suave), NOSTALGA (Nostalgia), JAZZ (Jazz), CLASSICL (Clásica), R AND B (Rhythm and Blues), SOFT R B (Soft Rhythm and Blues), LANGUAGE (Idioma extranjero), REL MUSC (Música religiosa), REL TALK (Conversación religiosa), PERSNLTY (Personalidades), PUBLIC (Público), COLLEGE (Universidad), WEATHER (El tiempo)

Notas

• No es posible usar esta función en países/regiones donde no están disponibles los datos de PTY.
• Es posible recibir un programa de radio diferente al seleccionado.

Definición de CT

1 Ajuste "CT-ON" en la configuración (página 27).

Notas

• Es posible que la función CT no funcione incluso si se recibe una emisora RDS.
• Puede haber una diferencia entre la hora ajustada por la función CT y la hora real.

CD

Elementos de la pantalla

A Fuente

B Nombre de la pista* 1, Nombre del disco/artista* 1, Nombre del artista* 1, Número del álbum* 2, Nombre del álbum* 1, Número de pista/Tiempo de reproducción transcurrido, Reloj

*1 Aparece la información de un CD TEXT, MP3/WMA/AAC.
*2 El número del álbum se muestra sólo cuando se cambia de de álbum.

Para cambiar los elementos de pantalla B, presione DSPL.

Sugerencia

Los elementos que se muestran pueden variar en función del modelo, el tipo de disco, el formato de grabación y los ajustes.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ③ (REP) o ④ (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

⊂ TRACK pistas en forma repetida.

ALBUM* álbumes en forma repetida.

SHUF ALBUM* álbumes en orden aleatorio.

SHUF DISC discos en orden aleatorio.

* Cuando se reproduce un archivo MP3/WMA/AAC.

Para regresar al modo de reproducción normal, seleccione “OFF” o “SHUF OFF”.

Dispositivos USB

Si desea obtener más detalles sobre la compatibilidad del dispositivo USB, visite el sitio web de asistencia al cliente.

Sitio Web de soporte técnico en línea

http://esupport.sony.com http://www.xplodsony.com/

• Es posible utilizar dispositivos USB tipo MSC (Mass Storage Class) y MTP (Media Transfer Protocol) que cumplan con la norma USB.
• El códec correspondiente es MP3 (.mp3), WMA (.wma) y AAC (.m4a).
• Se recomienda realizar una copia de seguridad de los datos almacenados en un dispositivo USB.

Nota

Conecte el dispositivo USB después de encender el motor.

Según el dispositivo USB, es posible que se produzcan fallos de funcionamiento o daños si se conecta antes de encender el motor.

Reproducción de un dispositivo USB

1 Conecte el dispositivo USB al conector USB.

Cuando utilice un cable, use el que se suministra para la conexión del dispositivo USB.

Se inicia la reproducción.

Si ya hay un dispositivo USB conectado, para iniciar la reproducción, presione (SOURCE/OFF) varias veces hasta que aparezca "USB".

Presione SOURCE/OFF durante 1 segundo para detener la reproducción.

Extracción del dispositivo USB

1 Detenga la reproducción del dispositivo USB.
2 Extraiga el dispositivo USB.

Si extrae el dispositivo USB durante la reproducción, es posible que se dañen los datos almacenados en el dispositivo USB.

Notas

• No utilice dispositivos USB demasiado grandes o pesados que puedan caer debido a la vibración o provocar una conexión deficiente.
• No extraiga el panel frontal durante la reproducción en el dispositivo USB, de lo contrario, se podrían dañar los datos del USB.
• Esta unidad no puede reconocer dispositivos USB a través de un concentrador USB.

Elementos de la pantalla

A Fuente
B Nombre de la pista, Nombre del artista, Número del álbum*, Nombre del álbum, Número de pista/Tiempo de reproducción transcurrido, Reloj

* El número del álbum se muestra sólo cuando se cambia de de álbum.

Para cambiar los elementos de pantalla Ⓑ, presione DSPL.

Notas

• Los elementos que se muestran variarán en función del dispositivo USB, el formato de grabación y los ajustes. Si desea obtener información, visite el sitio web de asistencia al cliente.
• El número máximo de datos que se pueden visualizar es el siguiente.
• carpetas (álbumes): 128
• archivos (pistas) por carpeta: 500
• No deje un dispositivo USB dentro de un automóvil estacionado, porque podrían producirse fallos de funcionamiento.
• Es posible que el inicio de la reproducción demore un poco, dependiendo de la cantidad de datos grabados.
• Es posible que no se puedan reproducir archivos DRM (Gestión de derechos digitales).
• Durante la reproducción de un archivo VBR (Velocidad de bits variable) MP3/WMA/AAC o al avanzar/retroceder rápidamente, es posible que el tiempo de reproducción transcurrido no se muestre con precisión.
• No es compatible la reproducción de los archivos MP3/WMA/AAC que se mencionan a continuación.
• archivos con compresión sin pérdidas
• archivos con protección de los derechos de autor

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ③ (REP) o ④ (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

⊂ TRACK pistas en forma repetida.

⊆ ALBUM álbumes en forma repetida.

SHUF ALBUM álbumes en orden aleatorio.

SHUF DEVICE dispositivos en orden aleatorio.

Después de 3 segundos, finaliza el ajuste.

Para regresar al modo de reproducción normal, seleccione “OFF” o “SHUF OFF”.

iPod

Si desea obtener más detalles sobre el iPod, consulte “Acerca de iPod” en la página 29 o visite el sitio web de asistencia al cliente.

En estas instrucciones de uso, “iPod” se utiliza como referencia general para las funciones de iPod de los dispositivos iPod e iPhone, a menos que se especifique lo contrario en el texto o las ilustraciones.

Sitio Web de soporte técnico en línea

http://esupport.sony.com

http://www.xplodsony.com/

Reproducción de un iPod

Antes de conectar el iPod, baje el volumen de la unidad.

1 Conecte el iPod al conector USB mediante el conector de base al cable USB.

El iPod se encenderá automáticamente y aparecerá la visualización que se muestra a continuación en la pantalla del iPod.*

Sugerencia

Se recomienda el cable RC-100IP USB (no suministrado) para conectar el conector de base.

Las pistas del iPod comienzan a reproducirse automáticamente desde el punto de la última reproducción.

Si ya hay un iPod conectado, para iniciar la reproducción, presione SOURCE/OFF varias veces hasta que aparezca “USB”. (“IPD” aparece en la pantalla cuando se reconoce el iPod.)

* En caso de que se conecte un iPod touch o un iPhone, o que la última reproducción del iPod hubiese sido mediante el control de pasajero, el logotipo no aparece en la pantalla.

2 Presione MODE para seleccionar el modo de reproducción.

El modo cambia de la siguiente manera: RESUMING → ALBUM → TRACK → PODCAST* → GENRE → PLAYLIST → ARTIST

* Es posible que no aparezca según los ajustes del iPod.

3 Ajuste el volumen.

Presione SOURCE/OFF durante 1 segundo para detener la reproducción.

Extracción del iPod

1 Detenga la reproducción del iPod.
2 Extraiga el iPod.

Precaución para el iPhone

Cuando conecte un iPhone a través de USB, es el propio iPhone el que controla el volumen del teléfono. Con el fin de evitar un sonido fuerte y repentino después de una llamada, no aumente el volumen de la unidad durante una llamada telefónica.

Notas

• No extraiga el panel frontal durante la reproducción en el iPod, de lo contrario, se podrían dañar los datos.
• Esta unidad no puede reconocer un iPod a través de un concentrador USB.

Sugerencias

• Cuando la llave de encendido esté en la posición ACC (accesorios) y la unidad esté encendida, el iPod se recargará.
• Si se desconecta el iPod durante la reproducción, aparece "NO DEV" en la pantalla de la unidad.

Modo de reanudación

Cuando el iPod está conectado al conector de base, el modo de esta unidad cambia al modo reanudación y la reproducción se inicia en el modo ajustado por el iPod.

En el modo reanudación, los siguientes botones no funcionan.

• ③(REP)
• ④(SHUF)

Elementos de la pantalla

A Indicación de fuente (iPod)
B Nombre de la pista, Nombre del artista, Nombre del álbum, Número de pista/Tiempo de reproducción transcurrido, Reloj

Para cambiar los elementos de pantalla Ⓑ, presione DSPL.

Sugerencia

Cuando se cambia el álbum/podcast/género/artista/lista de reproducción, su número de elemento aparece momentáneamente.

Nota

Es posible que algunas letras almacenadas en el iPod no se muestren correctamente.

Ajuste del modo de reproducción

1 Durante la reproducción, presione MODE.

El modo cambia de la siguiente manera: ALBUM → TRACK → PODCAST* → GENRE → PLAYLIST → ARTIST

* Es posible que no aparezca según los ajustes del iPod.

Omisión de álbumes, podcasts, géneros, listas de reproducción y artistas

Para Presione

Omitir	1/2 (ALBM -/+)[presionar una vez por cada uno]
Omitir en forma continua	1/2 (ALBM -/+)[mantener presionado hasta el punto deseado]

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ③ (REP) o ④ (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

∠ TRACK pistas en forma repetida.

∠ ALBUM álbumes en forma repetida.

∠ PODCAST podcasts en forma repetida.

∠ ARTIST artistas en forma repetida.

∠ PLAYLIST listas de reproducción en forma repetida.

∠ GENRE géneros en forma repetida.

SHUF ALBUM álbumes en orden aleatorio.

SHUF PODCAST podcasts en orden aleatorio.

SHUF ARTIST artistas en orden aleatorio.
SHUF PLAYLIST	listas de reproducción en orden aleatorio.
SHUF GENRE	géneros en orden aleatorio.
SHUF DEVICE	dispositivos en orden aleatorio.

Después de 3 segundos, finaliza el ajuste.

Para regresar al modo de reproducción normal, seleccione “OFF” o “SHUF OFF”.

Operación directa de un iPod — Control de pasajero

Es posible operar directamente un Ipod conectado al conector de base.

1 Durante la reproducción, mantenga presionado MODE.

Aparece “MODE IPOD” y podrá operar directamente el iPod.

Para cambiar el elemento de pantalla

Presione DSPL.

Los elementos de pantalla cambian de la siguiente manera:

Nombre de la pista → Nombre del artista →

Nombre del álbum → MODE IPOD → Reloj

Para salir del control de pasajero

Mantenga presionado MODE.

A continuación, aparecerá “MODE AUDIO” y el modo de reproducción cambiará a “RESUMING”.

Notas

• Sólo es posible ajustar el volumen desde la unidad.
• Si se cancela este modo, el ajuste de repetición se desactivará.

Bluetooth (Llamadas con manos libres y transmisión continua de música)

Operaciones del Bluetooth

Para usar la función Bluetooth, es necesario realizar el siguiente procedimiento.

①Emparejamiento

Cuando dos dispositivos Bluetooth se conectan por primera vez, se requiere un registro mutuo. Esto se llama “emparejamiento”. Sólo es necesario realizar el registro (emparejamiento) la primera vez, ya que, una vez emparejados, los dispositivos se reconocerán entre sí automáticamente. Es posible emparejar hasta 8 dispositivos. (Según el tipo de dispositivo, es posible que necesite ingresar una contraseña para cada conexión.)

②Conexión

Inicie la conexión para usar el dispositivo una vez realizado el emparejamiento. En ocasiones, el emparejamiento permite conectarse automáticamente.

③Llamadas con manos libres/ transmisión continua de música

Puede mantener una conversación con manos libres y escuchar música después de establecer la conexión.

Sitio Web de soporte técnico en línea

http://esupport.sony.com http://www.xplodsony.com/

Emparejamiento

Primero, registre (“empareje”) un dispositivo Bluetooth (teléfono celular, etc.) y esta unidad. Es posible emparejar hasta 8 dispositivos. Una vez establecido el emparejamiento, no es necesario volver a realizarlo.

1 Coloque el dispositivo Bluetooth a una distancia máxima de 1 metro (3 pies) de esta unidad.
2 Mantenga presionado BT hasta que “parpadee (unos 5 segundos).

La unidad ingresa en modo de espera de emparejamiento.

3 Ajuste el dispositivo Bluetooth para que busque esta unidad.

Aparece una lista de los dispositivos detectados en la pantalla del dispositivo que desea conectar. Esta unidad se muestra como "XPLOD" en el dispositivo que se va a conectar.

4 Si se requiere introducir la contraseña* en la pantalla del dispositivo que se va a conectar, ingrese "0000".

Esta unidad y el dispositivo Bluetooth memorizan la información de cada uno y, después de realizar el emparejamiento, la unidad está preparada para conectarse al dispositivo.

“ parpadea y permanece encendido cuando se completa el emparejamiento.

5 Ajuste el dispositivo Bluetooth para que se conecte a esta unidad.

Aparece “o” cuando se establece la conexión.

* La contraseña puede denominarse "passcode", "PIN code", "PIN number" o "Password", etc., según el dispositivo.

Nota

El modo de espera de emparejamiento no se libera hasta que se establece la conexión.

Acerca de los iconos Bluetooth

Esta unidad usa los siguientes iconos.

[SAT7]	encendido: Señal Bluetooth activada parpadea: Modo de espera de emparejamiento apagado: Señal Bluetooth desactivada
[WOTX]	encendido: Conexión establecida correctamente parpadea: Conexión en curso apagado: Sin conexión
	encendido: Conexión establecida correctamente parpadea: Conexión en curso apagado: Sin conexión

Conexión

Si ya se consiguió realizar el emparejamiento, inicie la operación desde este punto.

Para activar la salida de la señal Bluetooth de esta unidad

Para usar la función Bluetooth, active la salida de la señal Bluetooth de esta unidad.

1 Mantenga presionado BT hasta que " se ilumine (unos 3 segundos).

Se activa la señal Bluetooth.

Conexión a un teléfono celular

1 Asegúrese de que tanto esta unidad como el teléfono celular tienen activada la señal Bluetooth.

2 Conéctese a esta unidad con el teléfono celular.

“”aparece cuando se establece la conexión.

Conexión del último teléfono celular conectado desde esta unidad

1 Asegúrese de que tanto esta unidad como el teléfono celular tienen activada la señal Bluetooth.
2 Presione SOURCE/OFF varias veces hasta que aparezca "BT PHONE".
3 Presione (manos libres). “parpadea mientras se establece la conexión. A continuación, “permanece encendido al establecerse la conexión.

Nota

Durante la transmisión continua de audio Bluetooth, no es posible establecer una conexión desde esta unidad al teléfono celular. En su lugar, realice la conexión desde el teléfono celular a esta unidad. Es posible que se escuche un ruido de conexión superpuesto al sonido de reproducción.

Sugerencia

Con la señal Bluetooth activada: cuando se activa el encendido, esta unidad vuelve a conectarse automáticamente al último teléfono celular conectado. Pero la conexión automática también depende de la especificación del teléfono celular. Si esta unidad no vuelve a conectarse automáticamente, conéctela manualmente.

Conexión a un dispositivo de audio

1 Asegúrese de que tanto esta unidad como el dispositivo de audio tienen activada la señal Bluetooth.
2 Conéctese a esta unidad con el dispositivo de audio.

“”aparece cuando se establece la conexión.

Conexión del último dispositivo de audio conectado desde esta unidad

1 Asegúrese de que tanto esta unidad como el dispositivo de audio tienen activada la señal Bluetooth.
2 Presione SOURCE/OFF varias veces hasta que aparezca "BT AUDIO".
3 Presione ⑥. “”parpadea mientras se establece la conexión. A continuación, “”permanece encendido al establecerse la conexión.

Llamadas con manos libres

Para empezar, compruebe que la unidad y el teléfono celular estén conectados.

Recepción de llamadas

Cuando se recibe una llamada, se emite un tono de llamada a través de los altavoces de su automóvil.

1 Presione (manos libres) cuando se reciba una llamada con un tono de llamada.

Comienza la llamada telefónica.

Para finalizar una llamada

Presione 📋(manos libres) varias veces.

Para rechazar una llamada entrante, mantenga presionado (manos libres) durante 2 segundos.

Ajuste de la ganancia del micrófono

Puede cambiar entre dos niveles de volumen ("LOW" o "HI") para ajustar un nivel adecuado para el interlocutor durante una llamada.

1 Presione ⑤ durante una llamada.

El elemento cambia de la manera siguiente:

MIC-LOW ↔ MIC-HI

Nota

El micrófono de esta unidad se encuentra en la parte posterior del panel frontal (página 12). No cubra el micrófono con cinta, etc.

Realización de llamadas

En el caso de realizar llamadas desde esta unidad, la remarcación.

1 Presione SOURCE/OFF varias veces hasta que aparezca "BT PHONE".

2 Mantenga presionado (manos libres) durante 3 segundos o más.

Comienza la llamada telefónica.

Para finalizar una llamada

Presione (manos libres) varias veces.

Para llamar a otro teléfono, use el teléfono celular y transfiera la llamada.

Para obtener más información sobre la transferencia de llamadas, compruebe lo siguiente.

Transferencia de llamadas

Con el fin de activar o desactivar el dispositivo correcto (esta unidad o el teléfono celular), compruebe lo siguiente.

1 Mantenga presionado (manos libres) o use el teléfono celular.

Si desea obtener más información acerca del funcionamiento del teléfono celular, consulte el manual de éste.

Nota

Según el tipo de teléfono celular, es posible que se interrumpa la conexión del manos libres cuando se intenta realizar la transferencia de la llamada.

Activación de la marcación por voz

Es posible activar la marcación por voz con un teléfono celular conectado a esta unidad al mencionar la etiqueta de voz almacenada en el teléfono celular y, a continuación, realice la llamada.

1 Presione SOURCE/OFF varias veces hasta que aparezca "BT PHONE".

2 Presione 📊 (manos libres).

El teléfono celular ingresa al modo de marcación por voz.

3 Diga la etiqueta de voz almacenada en el teléfono celular.

Se reconoce su voz y se realiza la llamada.

Notas

• Para empezar, compruebe que la unidad y el teléfono celular estén conectados.
• Para empezar, almacene una etiqueta de voz en el teléfono celular.
• Si activa la marcación por voz con un teléfono celular conectado a esta unidad, es posible que esta función no funcione en algunos casos.
• Los ruidos, como el del motor en marcha, pueden interferir en el reconocimiento del sonido. Para mejorar el reconocimiento, utilice la unidad en condiciones en que el ruido sea mínimo.
• Es posible que la marcación por voz no funcione en algunas situaciones, en función de la eficacia de la función de reconocimiento de vos del teléfono celular. Si desea obtener más información, consulte el sitio web de asistencia al cliente (página 22).

Sugerencias

• Hable del mismo modo que cuando almacenó la etiqueta de voz.
• Almacene una etiqueta de voz mientras se encuentra sentado en el automóvil, a través de esta unidad y con la fuente "BT PHONE" seleccionada.

Transmisión continua de música

Escuchar música desde un dispositivo de audio

Esta unidad permite escuchar música de un dispositivo de audio si el dispositivo de audio es compatible con A2DP (Advanced Audio Distribution Profile) de la tecnología Bluetooth.

1 Baje el volumen de esta unidad.
2 Presione SOURCE/OFF varias veces hasta que aparezca "BT AUDIO".
3 Para comenzar la reproducción utilice las funciones del dispositivo de audio.
4 Ajuste el volumen en la unidad.

Ajuste del nivel de volumen

El nivel de volumen puede regularse para ajustar cualquier diferencia existente entre la unidad y el dispositivo de audio Bluetooth.

1 Inicie la reproducción en el dispositivo de audio Bluetooth con un volumen moderado.
2 Seleccione el volumen habitual en la unidad.
3 Presione el botón de selección varias veces hasta que aparezca "BTA" y gire el selector de control de volumen para ajustar el nivel de entrada (de -8 dB a +18 dB).

Operación de un dispositivo de audio con esta unidad

Puede realizar las siguientes operaciones en esta unidad si el dispositivo de audio es compatible con AVRCP (Audio Video Remote Control Profile) de la tecnología Bluetooth. (La operación puede variar en función del tipo de dispositivo de audio.)

Para Presione

Reproducir 6 (PAUSE)* en esta unidad.

Insertar una pausa 6 (PAUSE)* en esta unidad.

Omitir pistas SEEK -/+ ( |◀◀/▶▶|) [una vez por pista]

* Según el tipo de dispositivo, es posible que sea necesario presionar dos veces.

Cualquier otra operación se debe realizar directamente en el dispositivo de audio.

Notas

• Durante la reproducción del dispositivo de audio, esta unidad no muestra información como número de la pista/tiempo, estado de la reproducción, etc. de un dispositivo de audio conectado.
• Es posible cambiar la fuente en la unidad sin que se interrumpa la reproducción de la señal del dispositivo de audio.

Sugerencia

Puede conectar un teléfono celular que admita A2DP (Advanced Audio Distribution Profile) como dispositivo de audio y escuchar música.

Eliminación del registro de todos los dispositivos emparejados

1 Mantenga presionado SOURCE/OFF durante 1 segundo para desactivar la alimentación.
2 Si “se enciende, mantenga presionado BT hasta que “se apague.
3 Mantenga presionado el botón de selección.
4 Presione el botón de selección varias veces hasta que aparezca "BT INIT".
5 Presione SEEK +.
Comienza la inicialización. La cancelación de todos los registros demora 3 segundos. No desactive la alimentación mientras “INITIAL” esté parpadeando.

Otras funciones

Cambio de los ajustes de sonido

Ajuste de las características del sonido

1 Presione el botón de selección varias veces hasta que aparezca el elemento deseado.
2 Gire el selector de control para ajustar el elemento seleccionado.
3 Presione ↻ (BACK).

El ajuste finaliza y la pantalla regresa al modo de recepción/reproducción normal.

Se pueden ajustar los elementos siguientes (consulte la referencia de página para obtener más información):

EQ3

Selecciona una curva de ecualizador desde 7 tipos de música (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM u OFF).

LOW ¹ , MID 1 , HI ^*1 (página 26)

BAL (Balance)

Ajusta el balance de sonido entre los altavoces izquierdos y derechos.

FAD (Equilibrio)

Ajusta el nivel relativo entre los altavoces izquierdos y derechos

SUB*2 (Volumen del altavoz potenciador de graves)

Ajusta el volumen del altavoz potenciador de graves.

AUX*3 (Nivel AUX)

Ajusta el nivel del volumen de cada equipo auxiliar conectado: “+18 dB” – “0 dB” – “-8 dB”.

Este ajuste evita la necesidad de ajustar el nivel de volumen entre fuentes.

BTA*4 (Nivel de audio de BT)

Ajusta el nivel del volumen de cada dispositivo de audio Bluetooth conectado: “+18 dB” – “0 dB” – “-8 dB”.

Esta configuración evita la necesidad de ajustar el nivel de volumen entre las fuentes (página 25).

*1 Si está activado EQ3.
*2 "ATT" se muestra en el valor más bajo y se puede ajustar hasta en 21 intervalos.
*3 Si la fuente AUX está activada (página 27).
*4 Si la fuente del audio Bluetooth está activada (página 25).

Personalización de la curva del ecualizador — EQ3

La función “CUSTOM” de EQ3 le permite realizar sus propios ajustes del ecualizador.

1 Seleccione una fuente y, a continuación, presione el botón de selección varias veces hasta seleccionar el elemento deseado "EQ3".
2 Gire el selector de volumen para seleccionar "CUSTOM".
3 Presione el botón de selección varias veces hasta que aparezca "LOW", "MID" o "HI".
4 Gire el selector de control para ajustar el elemento seleccionado.

El nivel de volumen puede ajustarse en intervalos de 1 dB, entre -10 dB y +10 dB.

LOW

+

6dB

Repita los pasos 3 y 4 para ajustar la curva de ecualizador.

Para restaurar la curva de ecualizador ajustada en fábrica, mantenga presionado el botón de selección antes de que finalice el ajuste.

5 Presione → (BACK).

El ajuste finaliza y la pantalla regresa al modo de recepción/reproducción normal.

Sugerencia

También es posible ajustar otros tipos de ecualizador.

Ajuste de los elementos de ajuste — SET

1 Mantenga presionado el botón de selección.
Aparecerá la pantalla de ajustes.
2 Presione el botón de selección varias veces hasta que aparezca el elemento deseado.
3 Gire el selector de control para seleccionar el ajuste (por ejemplo, "ON" u "OFF").
4 Mantenga presionado el botón de selección.

El ajuste finaliza y la pantalla regresa al modo de recepción/reproducción normal.

Nota

Los elementos que se muestran en pantalla variarán en función de la fuente y del ajuste.

Se pueden ajustar los elementos siguientes (consulte la referencia de página para obtener más información):

CLOCK-ADJ (Ajuste del reloj) (página 7)

CT (Reloj)

Activa la función CT: "ON", "OFF" (página 17).

BEEP

Activa el sonido de los pitidos: "ON", "OFF".

Activa la pantalla de fuente AUX: "ON", "OFF" (página 27).

A.OFF (Desconexión automática)

Se desconecta automáticamente una vez transcurrido un período de tiempo deseado cuando la unidad está apagada: “NO”, “30S” (segundos), “30M” (minutos), “60M” (minutos).

MIC*1 (Micrófono)

- “EXT”: para cambiar automáticamente al micrófono externo cuando está conectado.

- “INT”: para seleccionar sólo el micrófono interno.

DEMO (Demostración)

Activa la demostración: "ON", "OFF".

DIM (Atenuador)

Cambia el brillo de la pantalla: "ON", "OFF".

A.SCRL (Desplazamiento automático)

Desplaza automáticamente los elementos: "ON", "OFF".

LOCAL (Modo de búsqueda local)

- “ON”: para sintonizar únicamente las emisoras con una señal más intensa.

- “OFF”: para sintonizar con una recepción normal.

MONO*2 (Modo monoaural)

Selecciona el modo de recepción monoaural para mejorar una recepción de FM de mala calidad: "ON", "OFF".

Z.TIME (Tiempo de Zappin)

Selecciona el tiempo de reproducción para la función ZAPPIN.

- “Z.TIME-1” (unos 6 segundos), “Z.TIME-2” (unos 9 segundos), “Z.TIME-3” (unos 30 segundos).

LPF (Filtro de paso bajo)

Selecciona la frecuencia de corte del altavoz potenciador de graves: "OFF", "80Hz", "100Hz", "120Hz", "140Hz", "160Hz".

LPF NORM/REV (Filtro de paso bajo Normal/Inversa)

Selecciona la fase del altavoz potenciador de graves: "NORM", "REV".

HPF (Filtro de paso alto)

Selecciona la frecuencia de corte de los altavoces frontales/posteriores: "OFF", "80Hz", "100Hz", "120Hz", "140Hz", "160Hz".

LOUD (Sonoridad)

Refuerza bajos y agudos para obtener un sonido nítido a niveles bajos de volumen: "ON", "OFF".

DM+

Activa la función DM+: "ON", "OFF".

BTM (página 16)

BT INIT*1 (Inicialización de Bluetooth) (página 25)

*1 Cuando la unidad está apagada.

*2 Cuando se recibe FM.

Uso de un equipo opcional

Equipo auxiliar de audio

Si conecta un dispositivo de audio portátil opcional a la toma de entrada AUX (minitoma estéreo) de la unidad y, a continuación, selecciona simplemente la fuente, podrá escuchar el sonido a través de los altavoces del auto. El nivel de volumen puede regularse para ajustar cualquier diferencia existente entre la unidad y el dispositivo de audio portátil. Siga el procedimiento que se indica a continuación:

Conexión del dispositivo de audio portátil

1 Apague el dispositivo de audio portátil.
2 Baje el volumen de la unidad.
3 Conecte el dispositivo a la unidad.

* Asegúrese de utilizar una clavija recta.

Ajuste del nivel de volumen

Asegúrese de ajustar el volumen de cada dispositivo de audio conectado antes de iniciar la reproducción.

1 Baje el volumen de la unidad.
2 Presione SOURCE/OFF varias veces hasta que aparezca "AUX". A continuación, aparece "AUX FRONT IN".
3 Inicie la reproducción en el dispositivo de audio portátil con un volumen moderado.
4 Seleccione el volumen habitual en la unidad.
5 Ajuste el nivel de entrada (página 26).

Micrófono externo XA-MC10

Al conectar un micrófono externo opcional al conector de entrada del micrófono, puede mejorar la calidad del audio al hablar a través de esta unidad.

Sugerencia

Es posible establecer la prioridad de los micrófonos (página 27).

Nota

Conecte XA-MC10 como micrófono externo. Si se conecta otro dispositivo, es posible que se produzcan fallos de funcionamiento o que no se pueda realizar llamadas.

Información complementaria

Precauciones

• Permita que la unidad se enfríe antes de usarla si el automóvil ha estado estacionado bajo la luz directa del sol.
• La antena motorizada se extiende automáticamente.

Condensación de humedad

Si se presenta condensación de humedad en el interior de la unidad, extraiga el disco y espere aproximadamente una hora hasta que se seque; de lo contrario, la unidad no funcionará correctamente.

Para mantener una alta calidad de sonido

No derrame líquidos sobre la unidad ni sobre los discos.

Notas sobre los discos

• No exponga los discos a la luz solar directa ni a fuentes de calor, como conductos de aire caliente, ni los deje en un automóvil estacionado bajo la luz solar directa.
• Antes de realizar la reproducción, limpie los discos con un paño de limpieza desde el centro hacia el borde exterior. No utilice disolventes como bencina, diluyente, limpiadores disponibles en el mercado.
• Esta unidad ha sido diseñada para reproducir discos que cumplen con el estándar Compact Disc (CD). Los discos DualDiscs y algunos discos de música codificados con tecnologías de protección de los derechos de autor no cumplen con el estándar Compact Disc (CD) y, por lo tanto, es posible que esta unidad no pueda reproducirlos.
• Discos que esta unidad NO PUEDE reproducir
• Discos con etiquetas, autoadhesivos, cinta adhesiva o papel pegado. Si lo hace, puede causar fallos de funcionamiento o hacer que el disco quede inutilizable.
• Discos con formas no estándar (por ejemplo, con forma de corazón, cuadrado, estrella). Si lo intenta, puede dañar la unidad.
• Discos de 8 cm.

Notas sobre los discos CD-R/CD-RW

- El número máximo de: (solamente CD-R/CD-RW)

– carpetas (álbumes): 150 (incluida la carpeta raíz)

- archivos (pistas) y carpetas: 300 (si un nombre de carpeta/archivo contiene muchos caracteres, es posible que sean menos de 300)

- caracteres que se pueden visualizar en el nombre de una carpeta o archivo: 32 (Joliet) o 64 (Romeo)

- Si el disco multisesión comienza con una sesión CD-DA, se reconoce como disco CD-DA y las demás sesiones no se reproducirán.

- Discos que esta unidad NO PUEDE reproducir

- CD-R/CD-RW con calidad de grabación deficiente.

- CD-R/CD-RW grabados con un dispositivo de grabación no compatible.

- CD-R/CD-RW que hayan sido finalizado de manera incorrecta.

- CD-R/CD-RW distintos de los grabados en formato CD de música o en formato MP3 que cumpla los estándares ISO9660 nivel 1/nivel 2, Joliet/Romeo o multisesión.

Orden de reproducción de los archivos MP3/WMA/AAC

Acerca de iPod

- Es posible establecer una conexión con los siguientes modelos de iPod. Actualice sus dispositivos iPod al software más reciente antes de utilizarlos.

Made for

- iPod touch

- iPod touch (segunda generación)

- iPod classic

- iPod classic (120 GB)

- iPod con video*

- iPod nano (cuarta generación)

- iPod nano (tercera generación)

- iPod nano (segunda generación)

- iPod nano (primera generación)*

Works with

• iPhone
• iPhone 3G
• iPhone 3GS

* El control de pasajero no está disponible para iPod nano (primera generación) o iPod con video.
- “Made for iPod” significa que un accesorio electrónico se diseñó para conectarse específicamente a dispositivos iPod y que el desarrollador le otorgó la certificación para que cumpla con los estándares de rendimiento de Apple.
- “Works with iPhone” significa que un accesorio electrónico se diseñó para conectarse específicamente a dispositivos iPhone y que el desarrollador le otorgó la certificación para que cumpla con los estándares de rendimiento de Apple.
- Apple no es responsable del funcionamiento de este dispositivo ni de su cumplimiento con los estándares de seguridad y normativa.

Acerca de la función Bluetooth

¿Qué es la tecnología Bluetooth?

• La tecnología inalámbrica Bluetooth es una tecnología inalámbrica de corto alcance que permite la comunicación inalámbrica de datos entre dispositivos digitales, como un teléfono celular y unos auriculares. La tecnología inalámbrica Bluetooth tiene una cobertura de unos 10 metros (unos 33 pies). La conexión de dos dispositivos es la más común, pero algunos dispositivos pueden conectarse a varios dispositivos al mismo tiempo.
• No es necesario utilizar un cable para realizar la conexión, ya que la tecnología Bluetooth es inalámbrica; tampoco es necesario que los dispositivos estén orientados entre sí, como en el caso de la tecnología de infrarrojos. Por ejemplo, es posible utilizar este tipo de dispositivos dentro de una bolsa o en el bolsillo.
• La tecnología Bluetooth es un estándar internacional admitido por millones de empresas en todo el mundo y que utilizan varias compañías a nivel internacional.

Acerca de la comunicación Bluetooth

- La tecnología inalámbrica Bluetooth tiene una cobertura de unos 10 metros.

El área de cobertura máxima puede variar en función de los obstáculos (personas, objetos metálicos, paredes, etc.) o del entorno electromagnético.

- Las condiciones siguientes pueden afectar la sensibilidad de la comunicación Bluetooth.

- La existencia de obstáculos como, por ejemplo, una persona, un objeto metálico o una pared entre esta unidad y el dispositivo Bluetooth.

continúa en la página siguiente →

- El uso de dispositivos que utilicen una frecuencia de 2,4 GHz, como un dispositivo LAN inalámbrico, un teléfono inalámbrico o un horno de microondas cerca de la unidad.

- Como los dispositivos Bluetooth y las LAN inalámbricas (IEEE802.11b/g) utilizan la misma frecuencia, pueden producirse interferencias de microondas que provoquen el deterioro de la velocidad de comunicación, la aparición de ruido o una conexión no válida si la unidad se utiliza cerca de un dispositivo LAN inalámbrico. En dicho caso, realice el procedimiento siguiente.

- Utilice esta unidad a una distancia mínima de 10 metros del dispositivo LAN inalámbrico.

- Si utiliza esta unidad a menos de 10 metros de un dispositivo LAN inalámbrico, apague el dispositivo LAN inalámbrico.

- Instale esta unidad y el dispositivo Bluetooth a la distancia más corta posible entre sí.

- Las microondas que emite un dispositivo Bluetooth pueden afectar al funcionamiento de dispositivos médicos electrónicos. Apague esta unidad y los demás dispositivos Bluetooth en los lugares siguientes, ya que podrían provocar un accidente.

– donde exista gas inflamable, en un hospital, tren, avión o gasolinera.

- cerca de puertas automáticas o alarmas de incendio.

- Esta unidad admite capacidades de seguridad que cumplen con el estándar Bluetooth para proporcionar una conexión segura al utilizar la tecnología inalámbrica Bluetooth, pero es posible que la seguridad sea insuficiente según el ajuste. Tenga cuidado al realizar una comunicación con la tecnología inalámbrica Bluetooth.

- No se aceptan responsabilidades por la pérdida de información que pudiera producirse durante una comunicación Bluetooth.

- No se garantiza la comunicación con todos los dispositivos Bluetooth.

- Ún dispositivo que disponga de la función Bluetooth debe cumplir el estándar Bluetooth SIG y estar autenticado.

- Incluso en el caso de que el dispositivo conectado cumpla el estándar Bluetooth mencionado anteriormente, es posible que algunos dispositivos no puedan conectarse o funcionar correctamente, según las características o las especificaciones del dispositivo.

- Mientras esté hablando con el manos libres del teléfono, puede producirse ruido, según el dispositivo o el entorno de comunicación.

- En función del dispositivo que vaya a conectarse, es posible que transcurra cierto tiempo antes de que se inicie la comunicación.

Otros

- Es posible que el dispositivo Bluetooth no funcione en teléfonos celulares, dependiendo de las condiciones de las ondas de radio y la ubicación en la que se utilice el equipo.

- Si no se siente cómodo después de utilizar el dispositivo Bluetooth, deje de utilizarlo inmediatamente. Si el problema persiste, consulte con el distribuidor Sony más cercano.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el distribuidor Sony más cercano.

Mantenimiento

Sustitución de la pila de litio del control remoto de tarjeta

En condiciones normales, la pila dura aproximadamente 1 año. (la duración puede ser menor en función de las condiciones de uso). El alcance del control remoto de tarjeta disminuye a medida que se agota la pila.

Sustitúyala por una pila de litio CR2025 nueva. El uso de cualquier otra pila podría provocar un incendio o una explosión.

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños. Si se ingiriese, póngase inmediatamente en contacto con un médico.
• Limpie la pila con un paño seco para garantizar un contacto óptimo.
• Asegúrese de observar la polaridad correcta al instalarla.
• No agarre la pila con pinzas metálicas, ya que puede producirse un cortocircuito.

ADVERTENCIA

La pila puede explotar si no se emplea adecuadamente.

No recargue la pila; tampoco la desmonte ni la arroje al fuego.

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno cuyo amperaje coincida con el especificado en el original. Si el fusible se funde, verifique la conexión de alimentación y sustitúyalo. Si vuelve a fundirse después de sustituirlo, es posible que exista alguna falla de funcionamiento interno. En tal caso, póngase en contacto con el distribuidor Sony más cercano.

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores entre ésta y el panel frontal están sucios. Para evitar esta condición, extraiga el panel frontal (página 7) y limpie los conectores con un hisopo de algodón. No aplique demasiada fuerza, ya que podría dañar los conectores.

Unidad principal Parte posterior del panel frontal

Notas

• Por razones de seguridad, apague el motor antes de limpiar los conectores y extraiga la llave del interruptor de encendido.
• No toque nunca los conectores directamente con los dedos ni con ningún dispositivo metálico.

Extracción de la unidad

1 Extraiga el marco de protección.

①Extraiga el panel frontal (página 7).
②Tome el marco de protección por los bordes y extráigalo.

2 Extraiga la unidad.

①Inserte las dos llaves de liberación simultáneamente hasta oír un clic.

②Tire de las llaves de liberación para extraer la unidad.

③Deslice la unidad para extraerla del marco.

Sección del sintonizador

FM

Margen de sintonización: de 87,5 a 107,9 MHz

Terminal de antena: conector de antena externa

Frecuencia intermedia: 150 kHz

Sensibilidad útil: 10 dBf

Selectividad: 75 dB a 400 kHz

Relación señal-ruido: 70 dB (mono)

Separación: 40 dB a 1 kHz

Respuesta de frecuencia: de 20 a 15 000 Hz

AM

Margen de sintonización: de 530 a 1 710 kHz

Terminal de antena: conector de antena externa

Frecuencia intermedia: 25 kHz

Sensibilidad: 26 μV

Sección del reproductor de CD

Relación señal-ruido: 120 dB

Respuesta de frecuencia: de 10 a 20 000 Hz

Fluctuación y trémolo: inferior al límite medible

Sección del reproductor USB

Interfaz: USB (velocidad máxima)

Corriente máxima: 500 mA

Comunicación inalámbrica

Sistema de comunicación:

Versión estándar Bluetooth 2.0

Salida:

Energía estándar Bluetooth Clase 2 (Máx. +4 dBm)

Alcance máximo de la comunicación:

Línea de visión aprox. 10 metros* ¹

Banda de frecuencias:

banda de 2,4 GHz (2,4000 - 2,4835 GHz)

Método de modulación: FHSS

Perfiles compatibles de Bluetooth ² :

*1 El alcance real variará según factores como los obstáculos entre los dispositivos, los campos magnéticos alrededor de un horno de microondas, electricidad estática, sensibilidad de recepción, funcionamiento de la antena, sistema operativo, aplicación del software, etc.
*2 Los perfiles estándar de Bluetooth indican el propósito de la comunicación Bluetooth entre dispositivos.

Sección del amplificador de potencia

Salida: salidas de altavoz (conectores de sellado seguro)

Impedancia de altavoces: de 4 a 8 Ω

Salida máxima de potencia: 52 W × 4 (a 4 Ω)

Generales

Salidas:

Terminal de salidas de audio (frontal/posterior)

Terminal de salida del altavoz potenciador de graves (mono)

Terminal de control del relé de la antena motorizada

Terminal de control del amplificador de potencia

Entradas:

Terminal de entrada de control BUS

Terminal de entrada de audio BUS

Terminal de control ATT de teléfono

Terminal de entrada de control remoto

Terminal de entrada de la antena

Terminal de entrada del micrófono

Toma de entrada AUX (minitoma estéreo)

Conector de entrada de señal USB

Controles de tono:

Bajos: ±10 dB a 60 Hz (XPLOD)

Medios: ±10 dB a 1 kHz (XPLOD)

Altos: ±10 dB a 10 kHz (XPLOD)

Requisitos de alimentación: batería de automóvil de cc de 12 V (masa negativa)

Dimensiones: Aprox. 178 × 50 × 179 mm (an/al/prf)

Dimensiones de montaje: Aprox. 182 × 53 × 162 mm (an/al/prf)

Peso: aprox. 1,2 kg

Accesorios suministrados:

Control remoto de tarjeta: RM-X304

Componentes de instalación y conexiones (1 juego)

Equipo y accesorios opcionales:

Cable BUS (suministrado con un cable con terminales RCA):

RC-61 (1 m), RC-62 (2 m)

Selector de fuente: XA-C40

Selector AUX-IN: XA-300

Cable de conexión USB para iPod: RC-100IP

Sintonizador HD Radio™: XT-100HD

Micrófono externo: XA-MC10

Es posible que su distribuidor no comercialice algunos de los accesorios que figuran en la lista anterior. Consulte al distribuidor para obtener información detallada.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• Ciertas placas del circuito impreso no contienen retardantes de llama halogenados.
• Los chasis impresos no contienen retardantes de llama halogenados.
• Para el material de relleno y protección se ha utilizado papel.

Solución de problemas

La siguiente lista de comprobación le ayudará a solucionar los problemas que puedan producirse con la unidad.

Antes de consultarla, revise los procedimientos de conexión y de funcionamiento.

Si no se soluciona el problema, visite el siguiente sitio web de asistencia al cliente.

Sitio Web de soporte técnico en línea

http://esupport.sony.com http://www.xplodsony.com/

Generales

La unidad no recibe alimentación.

• Compruebe la conexión o el fusible.
• Si la unidad está apagada y desaparece la indicación de pantalla, no se puede utilizar con el control remoto.
  →Encienda la unidad.

La antena motorizada no se extiende.

La antena motorizada no dispone de una caja de relé.

No se emite el sonido.

• Está activada la función ATT o la función ATT de teléfono (cuando se conecta el cable de interfaz de un teléfono para automóvil al cable ATT).
• La posición del control de equilibrio “FAD” no está ajustada para un sistema de 2 altavoces.
• El dispositivo de audio Bluetooth se encuentra en pausa.
  →Cancele la pausa.

No se escuchan pitidos.

• El sonido de los pitidos está cancelado (página 27).
• Se encuentra conectado un amplificador de potencia opcional y no está usando el amplificador incorporado.

El contenido de la memoria se borró.

• Presionó el botón RESET.
  →Vuelva a almacenar los datos en la memoria.
• Se desconectó el cable de la alimentación o la batería o no está conectado correctamente.

Las emisoras almacenadas y la hora correcta se borraron.

Se fundió el fusible.

Se escucha ruido cuando se cambia la posición del encendido.

Los cables no se conectaron de forma correcta al conector de alimentación auxiliar del automóvil.

Durante la reproducción o la recepción, se inicia el modo de demostración.

Si no se realiza ninguna operación durante 5 minutos y "DEMO-ON" está ajustada, se inicia el modo de demostración.

Las indicaciones desaparecen de la pantalla o no aparecen en ella.

• El atenuador está ajustado en “DIM-ON” (página 27).
• La pantalla se apaga si mantiene presionado (SOURCE/OFF).
  →Presione SOURCE/OFF en la unidad hasta que se ilumine la pantalla.
• Los conectores están sucios (página 31).

La función de desconexión automática no funciona.

La unidad está encendida. La función de desconexión automática se activa después de apagar la unidad.

→Apague la unidad.

Recepción de radio

No es posible recibir las emisoras. Hay ruidos que obstaculizan el sonido.

• La conexión no es correcta.
  →Conecte un cable de control de antena motorizada (azul) o un cable de fuente de alimentación auxiliar (rojo) al cable de suministro de alimentación del amplificador de antena del automóvil (sólo cuando el automóvil tenga una antena de FM/AM incorporada en el cristal trasero o lateral).
  →Compruebe la conexión de la antena del automóvil.
  →Si la antena automática no se extiende, compruebe la conexión del cable de control de la antena motorizada.

No es posible utilizar la sintonización programada.

• Almacene la frecuencia correcta en la memoria.
• La señal de emisión es demasiado débil.

No es posible utilizar la sintonización automática.

• El ajuste del modo de búsqueda local no es correcto.
  →La sintonización se detiene con demasiada frecuencia:
  Ajuste “LOCAL-ON” (página 27).
  →La sintonización no se detiene en una emisora: Ajuste “LOCAL-OFF” (página 27).
• La señal de emisión es demasiado débil.
  →Use la sintonización manual.

Durante la recepción de FM, la indicación "ST" parpadea.

• Sintonice la frecuencia con precisión.
• La señal de emisión es demasiado débil.
  →Ajuste “MONO-ON” (página 27).

Un programa de FM emitido en estéreo se escucha en monoaural.

La unidad se encuentra en el modo de recepción monoaural.

→Ajuste “MONO-OFF” (página 27).

continúa en la página siguiente →

RDS

PTY muestra “----”.

• La emisora actual no es una emisora RDS.
• No se han recibido datos RDS.
• La emisora no especifica el tipo de programa.

Reproducción de CD

No es posible insertar el disco.

• Ya hay un disco insertado.
• El disco se insertó a la fuerza al revés o de forma incorrecta.

No se inicia la reproducción.

• Disco defectuoso o sucio.
• Los discos CD-R/CD-RW no son para audio (página 29).

No es posible reproducir archivos MP3/WMA/AAC.

El disco no es compatible con el formato y la versión de los archivos MP3/WMA/AAC. Si desea obtener más detalles sobre los discos y los formatos que se pueden reproducir, visite el sitio web de asistencia al cliente.

Los archivos MP3/WMA/AAC tardan más tiempo en reproducirse que los demás.

El inicio de la reproducción de los siguientes discos tarda algo más de tiempo.
- disco grabado con una estructura de árbol complicada.
– disco grabado en Multi Session.
– disco al que es posible añadir datos.

Los elementos de pantalla no se desplazan.

• En el caso de discos con muchos caracteres, es posible que éstos no se desplacen.
• “A.SCRL” se ajusta en “OFF”. →Ajuste “A.SCRL-ON” (página 27).
  →Mantenga presionado DSPL (SCRL).

Se producen saltos de sonido.

• La instalación no es correcta.
  →Instale la unidad en un ángulo inferior a 45° en una parte firme del automóvil.
• Disco defectuoso o sucio.

Los botones de operación no funcionan. El disco no se expulsa.

Presione el botón RESET (página 6).

Reproducción USB

No es posible reproducir elementos a través de un concentrador USB.

Esta unidad no puede reconocer dispositivos USB a través de un concentrador USB.

No se pueden reproducir elementos.

El dispositivo USB no funciona.

→Vuelva a conectarlo.

El dispositivo USB tarda más tiempo en iniciar la reproducción.

El dispositivo USB contiene archivos con una estructura de árbol complicada.

Suena un pitido.

El dispositivo USB se desconectó durante la reproducción.

→Antes de desconectar un dispositivo USB, asegúrese de detener primero la reproducción para proteger los datos.

El sonido es discontinuo.

Es posible que la discontinuidad del sonido se deba a una alta velocidad de bits de más de 320 kbps.

Función Bluetooth

El dispositivo de conexión no puede detectar esta unidad.

• Antes de establecer el emparejamiento, ajuste esta unidad en el modo de espera de emparejamiento.
• Mientras se conecta a un dispositivo Bluetooth, esta unidad no puede detectarse desde otro dispositivo. Desconecte la conexión actual y busque esta unidad desde otro dispositivo.
• Una vez establecido el emparejamiento del dispositivo, active la salida de la señal Bluetooth (página 23).

No es posible realizar la conexión.

• Conéctese a esta unidad desde un dispositivo Bluetooth o viceversa. La conexión se controla desde un extremo (esta unidad o el dispositivo Bluetooth), pero no desde ambos.
• Compruebe el proceso de emparejamiento y conexión en el manual del otro dispositivo, etc. y repítalo.

El volumen de la voz de la persona que habla es bajo.

Ajuste el nivel de volumen.

El interlocutor de una llamada dice que el volumen es demasiado bajo o demasiado alto.

Ajuste el volumen según corresponda mediante el ajuste de ganancia del micrófono (página 24).

Se producen ecos o ruidos durante las conversaciones telefónicas.

• Baje el volumen.
• Si el ruido del ambiente es alto, sin tomar en cuenta el sonido de la llamada, intente reducir dicho ruido.
  Ejemplo: Si hay una ventanilla abierta y el ruido de la calle, etc., es alto, cierre la ventanilla. Si el aire acondicionado está alto, baje el aire acondicionado.

El teléfono no está conectado.

Si se reproduce audio Bluetooth, el teléfono no está conectado incluso si presiona (manos libres).

→Conecte desde el teléfono.

La calidad de sonido del teléfono es baja.

La calidad del sonido del teléfono depende de las condiciones de recepción del teléfono celular.

→Mueva su automóvil a un lugar en el que pueda mejorar la señal del teléfono celular si la recepción es de mala calidad.

El volumen del dispositivo de audio conectado es bajo (alto).

El nivel de volumen cambiará dependiendo del dispositivo de audio.

→Ajuste el volumen del dispositivo de audio conectado o de esta unidad.

Se omite el sonido durante la reproducción de un dispositivo de audio Bluetooth.

• Reduzca la distancia entre la unidad y el dispositivo de audio Bluetooth.
• Si el dispositivo de audio Bluetooth está guardado en una caja que interrumpe la señal, retire la caja el dispositivo de de audio para utilizarlo.
• En los alrededores se utilizan varios dispositivos Bluetooth u otros dispositivos que emiten ondas de radio.
  →Apague los otros dispositivos.
  →Aumente la distancia que lo separa de los otros dispositivos.
• El sonido de la reproducción se detiene momentáneamente al realizar la conexión entre esta unidad y el teléfono celular. No se trata de un fallo de funcionamiento.

No es posible controlar el dispositivo de audio Bluetooth conectado.

Compruebe que el dispositivo de audio Bluetooth conectado sea compatible con AVRCP.

Algunas funciones no funcionan.

Compruebe si el dispositivo de conexión es compatible con las funciones en cuestión.

Se contesta una llamada accidentalmente.

El teléfono con el que se conecta está configurado para contestar automáticamente la llamada.

Durante la llamada con manos libres, los altavoces del automóvil no emiten ningún sonido.

Si el sonido de salida viene del teléfono celular, ajuste el teléfono para que el sonido se emita por los altavoces del automóvil.

"OFF BT" aparece durante la inicialización.

Mantenga presionado BT hasta que “se apague. A continuación, vuelva a realizar la inicialización (página 25).

El micrófono externo no funciona.

El ajuste del micrófono no es correcto.

Mensajes/indicaciones de error

CHECKING

La unidad está confirmando la conexión de un dispositivo USB. →Espere hasta la confirmación de que la conexión ha finalizado.

ERROR

• El disco está sucio o se insertó al revés.
  →Límpielo o insértelo de forma correcta.
• Se insertó un disco vacío.
• No es posible reproducir el disco debido a un problema.
  →Inserte otro disco.
• El dispositivo USB no se ha reconocido automáticamente.
  →Conéctelo nuevamente.
• Presione ▲ para extraer el disco.

FAILURE (Se ilumina hasta que se presiona algún botón.)

La conexión de los altavoces y amplificadores no es correcta.

→Consulte el manual de instalación/conexiones de este modelo para revisar la conexión.

FAILURE (Se ilumina durante 1 segundo.)

Con el sintonizador SAT conectado, no se pudo almacenar una emisora de radio SAT en una emisora preestablecida.

→Compruebe que recibe la emisora que desea almacenar e inténtelo de nuevo.

HUB NO SUPRT (Concentrador no compatible)

El concentrador USB no es compatible con esta unidad.

L. SEEK +/-

El modo de búsqueda local está activado durante la sintonización automática.

NO DEV (No hay dispositivo)

USB se selecciona como fuente sin que esté conectado ningún dispositivo USB. Se ha desconectado un dispositivo o un cable USB durante la reproducción.

→Asegúrese de conectar un dispositivo USB y un cable USB.

NO MUSIC

El disco o el dispositivo USB no contiene un archivo de música.

→Inserte un CD de música en esta unidad.

→Conecte un dispositivo USB que contenga un archivo de música.

NO NAME

No se grabó un nombre de disco/álbum/artista/pista en la pista.

OFFSET

Es posible que se haya producido una falla interna.

→Revise la conexión. Si el indicador de error permanece en pantalla, póngase en contacto con el distribuidor Sony más cercano.

continúa en la página siguiente →

OVERLOAD

El dispositivo USB está sobrecargado.

→Desconecte el dispositivo USB y, a continuación, presione SOURCE/OFF para cambiar la fuente.

→Indica que el dispositivo USB está fuera de servicio o que existe un dispositivo no compatible conectado.

READ

La unidad está leyendo toda la información de pistas y de álbumes del disco.

→Espere hasta que finalice la lectura y se inicie la reproducción automáticamente. Es posible que demore más de un minuto en función de la estructura del disco.

RESET

No es posible utilizar la unidad o el dispositivo USB debido a un problema.

→Presione el botón RESET (página 6).

USB NO SUPRT (USB no compatible)

El dispositivo USB conectado no es compatible.

→Si desea obtener más detalles sobre la compatibilidad del dispositivo USB, visite el sitio web de asistencia al cliente.

“LLLL” 7770

Durante la operación de avance o retroceso rápido, llegó al principio o al final del disco, por lo que no es posible continuar.

“—”

No se puede mostrar el carácter con la unidad.

Si estas soluciones no ayudan a mejorar la situación, póngase en contacto con el distribuidor Sony más cercano.

Si entrega la unidad para su reparación a causa de problemas en la reproducción de CD, lleve el disco que se utilizó cuando se produjo el problema.
