Tipo de producto	UPS (SAI)
Marca	EATON
Modelo	ELLIPSE PRO 650 IEC
Alimentación	Red eléctrica 230 V, enchufe con toma de tierra
Potencia nominal	650 VA
Tomas protegidas por batería	Sí (tomas 19)
Tomas protegidas contra sobretensiones	Sí (tomas 18 y 19)
Protección módem/red	Sí, mediante conexión RJ45
Conector USB	Sí, cable incluido
Software de gestión	Eaton UPS Companion
Pantalla	LCD con indicadores de carga, batería, modo
Función EcoControl	Sí, configurable
Reinicio automático	Sí, después del restablecimiento de la red
Autonomía de la batería	Variable según la carga, recarga completa 8 h
Disyuntor de protección	Sí (20)
Instalación	Horizontal, vertical o en rack 2U (kit opcional)
Uso previsto	Ordenador, periféricos, equipos TV/Hi-Fi/Video

Preguntas frecuentes - ELLIPSE PRO 650 IEC EATON

¿Qué hacer si las tomas protegidas no están alimentadas?

Verifique que el botón ENCENDIDO/APAGADO (6) esté encendido en verde. Si no lo está, presiónelo aproximadamente 1 segundo para encender el UPS.

¿Por qué mi UPS funciona con batería si la red está presente?

Esto puede deberse a una sobrecarga en las tomas protegidas. Consulte el disyuntor (20) en la parte trasera: si está disparado, desconecte el equipo causante y rearme el disyuntor.

¿Qué significa el indicador verde parpadeante y una alarma cada 3 segundos?

Esto indica una sobrecarga en las tomas protegidas (19). Desconecte el equipo causante para resolver el problema.

¿Cómo activar la función EcoControl?

La función EcoControl se activa mediante el software Eaton UPS Companion incluido. Abra la herramienta de configuración y marque la casilla correspondiente en el panel dedicado.

¿Cómo ajustar los umbrales de la función EcoControl?

En el software, ajuste el umbral de detección: auméntelo (Alto) si los periféricos no se apagan en reposo, o disminúyalo (Bajo) si las tomas EcoControl se apagan mientras el ordenador funciona normalmente.

¿Cuánto tiempo se necesita para cargar la batería?

Durante el primer uso, la batería necesita una recarga de 8 horas para alcanzar su plena autonomía. Posteriormente, deje el UPS enchufado permanentemente.

¿Puedo conectar una impresora a las tomas protegidas?

Es preferible conectar impresoras, escáneres y fax a las tomas protegidas contra sobretensiones (18) no respaldadas, para evitar sobrecargar la batería.

¿Cómo proteger mi línea de módem contra sobretensiones?

Conecte la línea de módem entre el enchufe de pared y el UPS, luego del UPS a su módem, usando un cable RJ45 (no incluido). Vea la figura C del manual.

¿Qué hacer si el símbolo de falla (12) aparece en la pantalla LCD?

Este símbolo indica una falla interna del UPS. Las tomas protegidas ya no están alimentadas. Contacte al servicio postventa de EATON.

¿Cómo apagar completamente el UPS?

Presione el botón ENCENDIDO/APAGADO (6) durante más de 2 segundos para cortar la alimentación de las tomas protegidas (19).

MANUAL DE USUARIO ELLIPSE PRO 650 IEC EATON

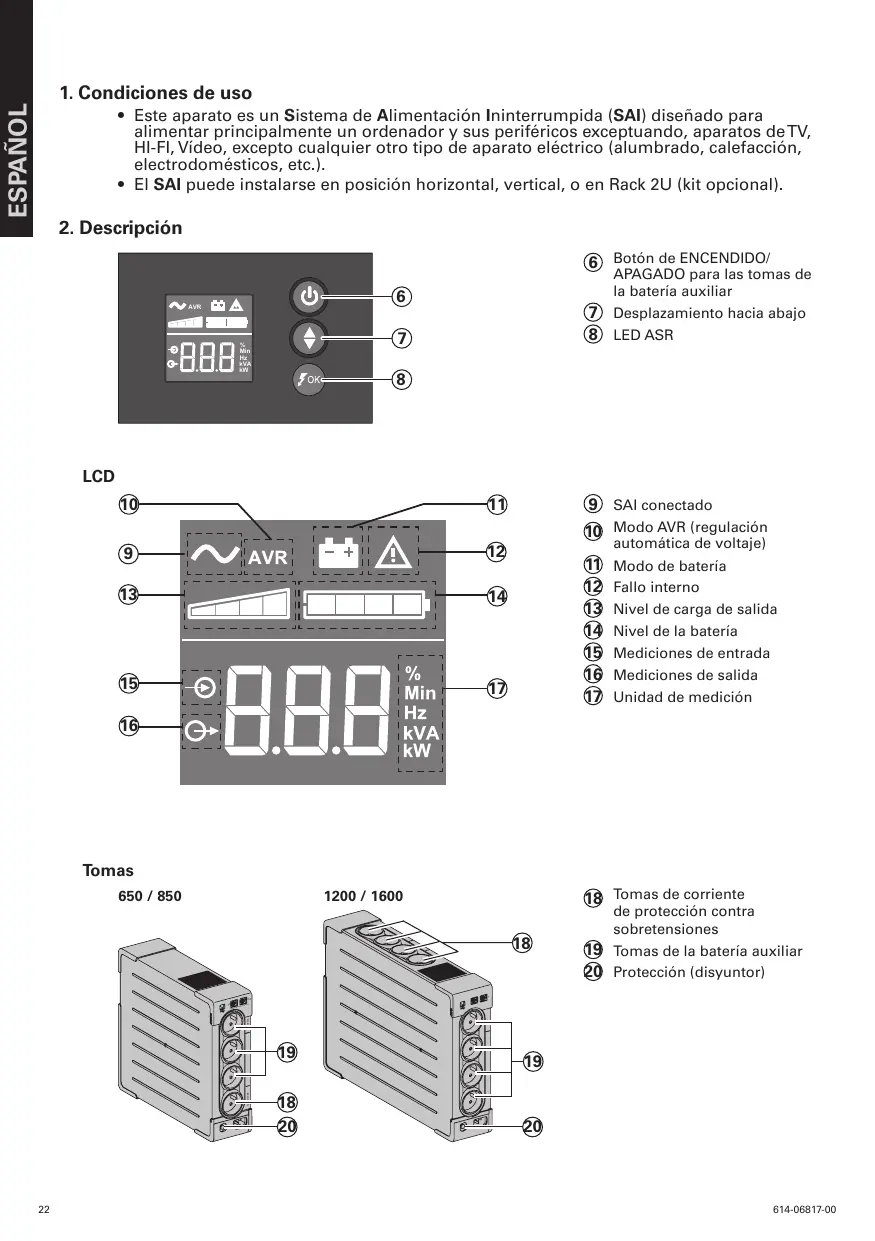

1. Condiciones de uso

• Este aparato es un Sistema de Alimentacion Ininterrupida (SAI) Diseño para alimentar principalmente un ordinador y sus periféricos exceptuando, aparatos de TV, HI-Fl, Video, excepto cualquier(other tipo de aparato electrico (alumbrado, calefaction, electrodomesticos, etc.).
• El SAI pueda instalarse en posicion horizontal, vertical, o en Rack 2U (kit optional).

2. Descripción

(6) Botón de ENCENDIDO/ APAGADO para las��omas de la bateria auxiliar
⑦ Desplazamente para abajo
⑧ LED ASR

LCD

9 SAI conectado
10 Modo AVR (regulación automática de voltaje)
11 Modo de bateria
12 Fallo interno
13 Nivel de energia de salute
14 Nivel de la bateria
15 Mediciones de entrada
16 Mediciones de salute
17 Unidad de medicación

Tomas
650/850

1200/1600

18 Tomas de corriente de proteccion contra sobretensiones
19 Tomas de la batería auxiliar
20 Protección (disyuntor)

3. Conexiones del SAI

• Conectar el SAI ① a la red electrica en una toma mural con tierra por medio del cable ④ suministrado con el SAI con tomas FR/DIN o con el cable de alimentacion de su ordinador para un SAI con tomas IEC (vease la figura A).
• Conectar los enchufes de los aparatoscriticos (ordenador, pantalla, módem, etc.) en las tomas alimentadas por la bateria y protegidas contra las sobretensiones (vease la figura B), no sobrepasando la corriente indicada en amperios.
• Internacionalmente, como en el caso de corte de corriente.

Protección de la linea de datos fax/módem/red ethernet (optional):

La linea Telefonica, fax, módem, red ethernet,oulda ser protegida contra las sobretensiones conectandose a trovés del SAI. Para ello conectar la toma mural al SAI con el cable del equipo a proteger,y por othera parte con un cable identico unir el SAI al equipo protegado, como se indica en el dibujo C (cable no suministrado).

Communicación USB / Serie (optional):

El dispositivo SAI pueda conectarse al ordinador mediante el cable USB ⑤ incluso (véase la figura C).

El software está disponible en el CD-ROM ⑤ o también se pueda descargar el software de Eaton UPS Companion en powerquality.eaton.com.

Registrese para disfurutar de la garantía en powerquality.eaton.com.

4. Instruetiones de funciona y EcoControl

Para reducir el Consumo de energia de los periféricos (scatter, impersona) en modo de espera, Ellipse PRO cuenta con tomas EcoControl independentes de la toma Master (vase figura B). Cuando la aplicacion principal alimentada por la toma Master (ordenador) se para, las tomas EcoControl se desactivan automatically y los periféricos se paran.

La validación y configuración de esta función (desactivada por defecto) se realiza mediante la herramienta de configuración integra de en el software.

Note: Cuando la func ion este activada, no connecte aplicaciones criticas a las tomas EcoControl.

Configuración de los umbrales

La configuración por defecto asegura el correcto funciona como de la función EcoContol.

Sin embargo, según el nivel de consumo de la energia principal, pueda que seanecessary configurar un emplante de activación de la configuración EcoControl mediante el programa de configuración proporcionado con el ondulator:

• Asegúrese primero de que la función está activada correctamente en laisión "EcoControl function" de la herramienta de configuración.
• Si los periféricos connectados a lasclerosis EcoControl no se paran cuando la carga principal no está en configuracion normal (p. ej., durante el modo de espera), esnecessary augmentar el valor del umbral de detectacion al nivel High.
• Si el nivel de consumo nominal de la energia principal es bajo y las tiendas EcoControl se paran cuando la energia principal genera un valor del umbrel de detectación al nivel Low.

5. Ajuste del SAI en la pantalla LCD

Suelte el botón de desplazimiento para selección ar el menu

Ejemplodeajuste

Guarde el nuevo valor

• La pantalla LCD se apagará si no registra activités en un intervalo de tres Minutes.

6. Utilación

Carga de la bateria

El SAI企业提供 su bateria en el momento en que se conecta a la red electrica sin importar el estado del interruptor ⑥. Al utilizar por primera vez, la bateria proporcióna su total autonomía sólo después de una recarga de 8 horas. Para mantener la mayor autonomía, se:aconsejadefer el SAI conectado permanentemente a la red electrica.

Puesta en marcha del SAI

Pulsar el interruptor ⑥ 1 segundo.

Tomas de corriente de proteccion contra sobretensiones 18 sin bateria auxiliar

Los aparatos connectados a estas tomas son alimentados a partir del momento en que el cable de entrada ④ se conecta a una toma mural. No se pueda desconectar mediante el interruptor ⑥.

Tomas auxiliadas 19

Los aparatos connectados a estas��omas son alimentados a partir del momento en que el interruptor 6 está encendido en verde (ver el dibujo D).Estas��omas se puedaponer en funcionaundo aun cuando el SAI no está conectado a la red electrica (interruptor 6 parpadeando).

Perturbacion de la red electrica

• Si la tension de esta red es defectuosa o está ausente, el SAI suege funciona con la bateria: el interruptor (6) parpadea en verde.
  En modo normal, la alarma acústica emite un sonido cada 10 segundos y luego cada 3 segundos cuando la bateria se acerca al final de su autonomía. En modo silencio, la alarma acústica emite un bip cuando la bateria toma el relevo.
• Si la duración del corte de la red electrónica sobrepasa la autonomía de la batería, el SAI se detiene y[luego se enciende automatistically cuando vuye la red electrónica.
  Tras su descarga completa, se necesitarán varias horas para restuarar su autonomía completa.

Protección contra sobretension:

Todas lasclerosis incluyen lafuncion de proteccion contra sobretension.

Interruption de las tomas auxiliadas 19

Presionar durante mas de 2 segundos el interruptor 6

7. Reparación

(Para cualquier información, consultar el Sitio www.powerquality.eaton.com o nuestro servicios de posventa)

	Síntoma	Diagnóstico	Solución
1	·Lasencias auxiliadas 19 no son alimentadas.	·El interruptor 6 no esta encendido.	·Acción el interruptor 6 y compruebe que está encendido en verde.
2	·Los aparatos connectados no son alimentados durante un corte de la red electrónica.	·Los aparatos no están connectados a lasencias auxiliadas 19.	·Conecte这些东西 aparatos a lasencias auxiliadas 19.
3	·La red electrónica está presente, pero el SAI funciona con su bateria.	·El disyuntor 20 situado en la parte trasera del SAI se haactivado bajo a una sobrecarga en la toma del SAI.	·Desconecte这么做 aparato de la calidad y rearme el interruptor automatístico 20THING.
4	·El botón verde 6 parpadaea yla alarma emite un pitido audible cada tres segundos.	·El SAI recibe una sobrecarga en lasencias auxiliares 19.	·Desconecte el aparato respectivo de lasencias auxiliares 19.
5	·Aparece una senal de error 12en la pantalla LCD y la alarmamemite un pitido audible continuo.	·El SAI tuvo un desperfcto.Lasencias auxiliadas 19 no son alimentadas.	·Póngase en contacto con el servicios de posventa.
6	·El indicator verde 8 estáapagado y lasencias 18 son alimentadas.	·No se asegura la proteccióncontra las sobretensiones.	·Póngase en contacto con el servicios de posventa.
7	·Lasencias EcoControl mantienenel suministro@mientras que laapsorcación principal (toma Master)está detenida.	·La función EcoControl no estáactivada o no se ha configuradocorrectamente.	·Active o configurer Correctamente la functión EcoControl mediante el softwareincluido.

Tomadas protegidas 19
