MANUAL DE USUARIO PGF95SA SMEG

Tabla de contenidos

1 Advertencias 144

1.1 Advertencias generales de seguridad 144
1.2 Responsabilidad del fabricante 147
1.3 Función del aparato 148
1.4 Placa de identificación 148
1.5 Este manual de uso 148
1.6 Eliminación 148
1.7 Cómo leer el manual de uso 149

2 Descripción 150

2.1 Descripción general 150
2.2 Simbología 150
2.3 Accesorios disponibles 151

3 Uso 152

3.1 Advertencias 152
3.2 Primer uso 152
3.3 Uso de la encimera de cocción 153

4 Limpieza y mantenimiento 155

4.1 Advertencias 155
4.2 Limpieza del aparato 155

5 Instalación 157

5.1 Indicaciones de seguridad 157
5.2 Posicionamiento en la encimera superior 157
5.3 Empotrado 159
5.4 Conexión del gas 160
5.5 Adaptación a los distintos tipos de gas 163
5.6 Conexión eléctrica 169
5.7 Para el instalador 170

Estas instrucciones son válidas únicamente para los países de destino indicados en la placa de características que se encuentra aplicada en el aparato.

La encimera de cocción empotrada pertenece a la clase 3.

Se recomienda leer detenidamente este manual, que contiene todas las indicaciones para mantener inalteradas las cualidades estéticas y funcionales del aparato adquirido.

Para más información sobre el producto: www.smeg.com

1 Advertencias

1.1 Advertencias generales de seguridad

Daños a las personas

• Este aparato y sus partes accesibles se calientan mucho durante su uso. No toque las resistencias durante su uso.
• Nunca intente apagar una llama o incendio con agua: apague el aparato y cubra la llama con una tapa o una tela ignífuga.
• El uso de este aparato está permitido a los niños a partir de los 8 años de edad y a las personas con capacidad física, sensorial o mental reducida o con falta de experiencia y conocimiento, supervisados o instruidos por personas adultas y responsables de su seguridad.
• Los niños no deben jugar con el aparato.
• Mantenga alejados a los niños menores de 8 años si no están continuamente vigilados.

• No permita que los niños menores de 8 años se acerquen al aparato durante su funcionamiento.

• Las operaciones de limpieza y mantenimiento no deben ser efectuadas por niños sin supervisión.

• Verifique que los difusores de llama de los quemadores estén colocados correctamente en sus alojamientos con las tapas correspondientes.
• Preste mucha atención al rápido calentamiento de las zonas de cocción. No ponga a calentar las ollas vacías. Peligro de sobrecalentamiento.
• Las grasas y los aceites pueden arder si se sobrecalientan. No se aleje durante la preparación de las comidas que contengan aceites o grasas. Si los aceites o las grasas se incendian ¡no los apague nunca con agua! Ponga la tapa a la olla y apague la zona de cocción correspondiente.
• Hay que vigilar siempre el proceso de cocción. Hay que vigilar constantemente un proceso de cocción breve.
• Durante el uso no debe apoyar objetos metálicos, como vajillas o cubiertos, en la superficie de la encimera de cocción porque podrían sobrecalentarse.

• No introduzca objetos metálicos puntiagudos (cubiertos o utensilios) en las ranuras.

• No utilice aerosoles cerca de este aparato mientras esté funcionando.

• Apague el aparato después de su uso.
• No modifique el aparato.
• Nunca intente reparar el aparato personalmente, diríjase a un técnico cualificado.
• No tire nunca del cable para desenchufar.
• Si se dañara el cable de alimentación eléctrica, póngase inmediatamente en contacto con el servicio de asistencia técnica que se ocupará de sustituirlo.

Daños al aparato

• No se siente sobre el aparato.
• No utilice chorros de vapor para limpiar el aparato.
• No obstruya las aberturas ni las ranuras de ventilación y eliminación del calor.
• No deje el aparato sin vigilancia durante las cocciones que puedan liberar grasas y aceites que puedan inflamarse si se calientan en exceso. Preste la máxima atención.

• No deje objetos sobre las superficies de cocinado.

• No utilice nunca el aparato para calentar la vivienda.

• No rocíe productos en aerosol cerca del horno.
• No utilice vajillas o envases de plástico para la cocción de alimentos.
• Los recipientes o las bistequeras deben colocarse dentro del perímetro de la encimera de cocción.
• Todos los recipientes deben tener el fondo plano y uniforme.
• En caso de derrames o desbordamientos, elimine el exceso de líquido de la encimera de cocción.
• No derrame sustancias ácidas sobre la encimera de cocción, como zumo de limón o vinagre.
• No coloque ollas o sartenes vacías en las zonas de cocción encendidas.
• No utilice materiales ásperos o abrasivos ni rascadores metálicos afilados.
• En las partes de acero o tratadas superficialmente con acabados metálicos (por ejemplo, anodizadas, niqueladas o cromadas) no utilice productos de limpieza que contengan cloro, amoniaco o lejía.

- No lave en el lavavajillas los componentes que se pueden quitar, como las rejillas de la encimera, los difusores de llama y las tapas del quemador.

Instalación

• Este aparato no debe instalarse en lanchas o caravanas.
• No hay que instalar el aparato encima de un pedestal.
• Coloque el aparato en el mueble con la ayuda de otra persona.
• Para evitar cualquier sobrecalentamiento, no hay que instalar el aparato detrás de una puerta decorativa o de un panel.
• Antes de cualquier intervención en el aparato (instalación, mantenimiento, colocación o desplazamiento) use siempre equipos de protección individual.
• Antes de cualquier operación en el aparato, desconecte la energía eléctrica general.

• Haga realizar la instalación, el mantenimiento y las reparaciones por personal cualificado conforme a las normas vigentes.

• Haga realizar la conexión del gas por personal técnico habilitado. La puesta en funcionamiento con tubo flexible deberá ser efectuada de modo que la longitud del conducto no supere los 2 metros de extensión máxima para los tubos flexibles de acero.

• Los tubos no deben entrar en contacto con partes móviles y no deben ser aplastados.
• De ser necesario, utilice un regulador de presión conforme a la norma vigente.
• Después de cada intervención, verifique que el par de apriete de las conexiones del gas esté comprendido entre 10 Nm y 15 Nm.
• Una vez completada la instalación, compruebe la presencia de posibles pérdidas por medio de una solución jabonosa, nunca con una llama.
• La conexión eléctrica debe efectuarla personal técnico cualificado.
• Es obligatorio efectuar la conexión a tierra conforme a las normas de seguridad de la instalación eléctrica.

• Utilice cables resistentes a una temperatura de al menos 90 °C.

• El par de apriete de los tornillos de los conductores de alimentación del terminal de bornes debe ser de 1,5-2 Nm.

• Solo personal técnico habilitado podrá efectuar la posible sustitución del cable de la conexión eléctrica.
• Antes de montar el aparato, asegúrese de que las condiciones de suministro locales (tipo de gas y presión correspondiente) y la regulación del electrodoméstico sean compatibles.
• Las condiciones de regulación de este electrodoméstico se indican en la etiqueta de regulación del gas.
• Este electrodoméstico no está conectado a ningún dispositivo de descarga de humos de la combustión. Debe instalarse y conectarse con arreglo a las normas de instalación actuales. Es preciso prestar especial atención a los requisitos de ventilación pertinentes.

Para este aparato

• No obstruya las aberturas ni las ranuras de ventilación y eliminación del calor.
• No introduzca objetos metálicos puntiagudos (cubiertos o utensilios) en las ranuras.
• No utilice nunca el aparato para calentar la vivienda.
• El aparato no ha sido concebido para funcionar con temporizadores externos ni con sistemas de control remoto.

1.2 Responsabilidad del fabricante

El fabricante no se responsabiliza de los daños a personas y cosas causados por:

• uso del aparato diferente del previsto,
• incumplimiento de las prescripciones del manual de uso,
• manipulación aunque solo sea de una parte del aparato,
• utilización de repuestos no originales.

1.3 Función del aparato

Este aparato debe utilizarse para la cocción de alimentos en entornos domésticos. Cualquier otro uso se considera inadecuado.

1.4 Placa de identificación

La placa de identificación lleva los datos técnicos, el número de serie y la marca. No quite nunca la placa de identificación.

1.5 Este manual de uso

Este manual de uso forma parte integrante del aparato y debe guardarse íntegro y al alcance del usuario durante todo el ciclo de vida del aparato.

Antes de utilizar el aparato, lea detenidamente el presente manual de uso.

1.6 Eliminación

Este aparato debe desecharse separadamente de los otros residuos

(directivas 2002/95/CE, 2002/96/CE y 2003/108/CE).

Este aparato no contiene sustancias en cantidades suficientes para ser consideradas peligrosas para la salud y el medio ambiente, de conformidad con las directivas europeas actuales.

Para desechar el aparato:

- Corte el cable de alimentación eléctrica y quítelo junto con la clavija del enchufe.

Tensión eléctrica Peligro de electrocución

- Desconecte la alimentación eléctrica general.

- Desconecte el cable de alimentación de la toma de corriente.

- Entregue el aparato a los centros adecuados de recogida selectiva de residuos eléctricos y electrónicos, o bien devuélvalo al distribuidor al comprar un producto equivalente, en relación de uno a uno.

Se hace notar que para el embalaje del aparato se utilizan materiales no contaminantes y reciclables.

- Entregue los materiales del embalaje a los centros adecuados de recogida selectiva.

Embalajes de plástico Peligro de asfixia

• No deje sin vigilancia el embalaje ni partes del mismo.
• No permita que los niños jueguen con las bolsas de plástico del embalaje.

1.7 Cómo leer el manual de uso

Este manual de uso utiliza las siguientes convenciones de lectura:

Advertencias

Información general sobre este manual de uso, la seguridad y la eliminación final.

Descripción

Descripción del aparato y sus accesorios.

Uso

Información sobre el uso del aparato y los accesorios, consejos para la cocción.

Limpieza y mantenimiento

Información para limpiar correctamente el aparato y su mantenimiento.

Instalación

Información para el técnico cualificado: instalación, puesta en funcionamiento y prueba.

Advertencia de seguridad

Información

Sugerencia

1. Secuencia de las instrucciones de uso
2. Instrucción de uso individual.

2 Descripción

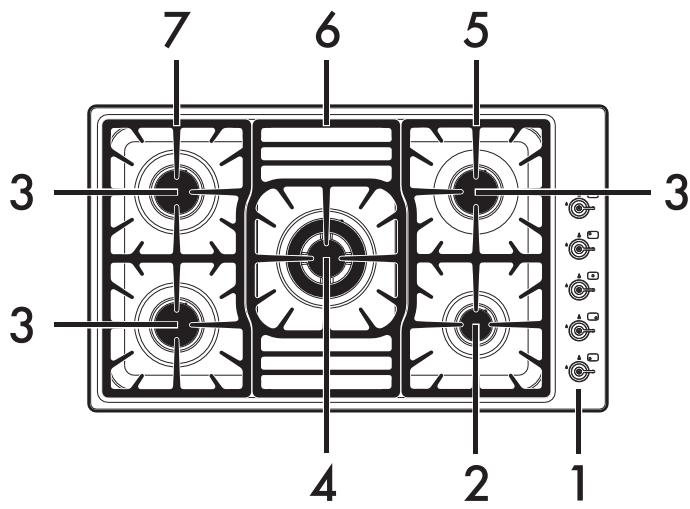

2.1 Descripción general

1. Panel de mandos
2. Quemador auxiliar (AUX)
3. Quemador semirrápido (SR)
4. Quemador ultrarrápido (UR3)
5. Rejilla derecha
6. Rejilla central
7. Rejilla izquierda

2.2 Simbología

Zonas de cocción

Delantera izquierda

Trasera izquierda

Delantera derecha

Trasera derecha

Central

Mandos de los quemadores

Útiles para encender y regular los quemadores de la encimera. Pulse y gire los mandos hacia la izquierda hasta el valor △ para encender los quemadores correspondientes. Gire los mandos hasta la zona comprendida entre el máximo △ y el mínimo △ para regular la llama. Vuelva a poner los mandos en la posición ○ para apagar los quemadores.

2.3 Accesorios disponibles

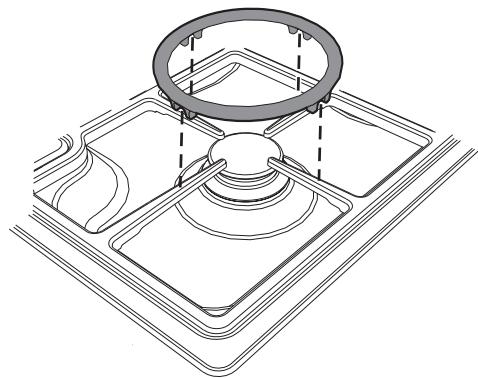

Rejilla más alta

Para evitar el deterioro de la superficie de trabajo, existe a disposición una rejilla más alta que se coloca debajo de las ollas con diámetro superior al indicado en la tabla "Diámetro de los recipientes" del apartado 3.3 "Uso de la encimera".

La rejilla reductora debe situarse sobre la rejilla de la encimera de cocción como se muestra en la figura anterior.

En cualquier caso, las ollas con un diámetro superior a 28 cm solo deben ponerse en el quemador ultrarrápido (UR3).

Esta rejilla también puede utilizarse con recipientes "wok" (sartén china).

3 Uso

3.1 Advertencias

Uso incorrecto Peligro de quemaduras

• Verifique que los difusores de llama de los quemadores estén colocados correctamente en sus alojamientos con las tapas correspondientes.
• Las grasas y los aceites al sobrecalentarse pueden inflamarse. Preste la máxima atención.
• No deje el aparato sin vigilancia durante la cocción de productos que puedan liberar grasas y aceites.
• No rocíe productos en aerosol cerca del aparato.
• No toque por ningún motivo las resistencias del aparato cuando está en funcionamiento. Deje que se encontrían antes de hacer cualquier limpieza.
• No permita que los niños menores de 8 años se acerquen al aparato durante su funcionamiento.

Uso incorrecto Riesgo de daños a las superficies

• No ponga papel de aluminio para recubrir los quemadores o la encimera.
• Los recipientes deben ser colocados dentro del perímetro de la encimera.
• Todos los recipientes deben tener el fondo plano y uniforme.
• En caso de derrames o desbordamientos, elimine el exceso de líquido de la encimera de cocción.

3.2 Primer uso

1. Quite cualquier película de protección fuera o dentro del aparato y de los accesorios.
2. Quite las posibles etiquetas (a excepción de la placa con los datos técnicos) de los accesorios.
3. Quite y lave todos los accesorios del aparato (véase 4 Limpieza y mantenimiento).

3.3 Uso de la encimera de cocción

Todos los mandos y controles del aparato están ubicados en el panel frontal. El aparato está equipado con un dispositivo de encendido electrónico. Basta pulsar y girar el mando hacia la izquierda hasta el símbolo de llama máxima para encender. Si el quemador no se enciende en los primeros 15 segundos, ponga el mando en ○ y no intente volver a encenderlo durante 60 segundos. Una vez que se haya encendido, mantenga presionado el mando durante algunos segundos para permitir el calentamiento del termopar. Puede suceder que el quemador se apague en el momento de soltar el mando: significa que el termopar no se ha calentado lo suficiente. Espere unos instantes y repita la operación. Mantenga pulsado el mando durante más tiempo.

En caso de apagado accidental, un dispositivo de seguridad bloquea la salida del gas, incluso con la llave abierta. Vuelva a poner el mando en ○ y no intente volver a encenderlo durante 60 segundos.

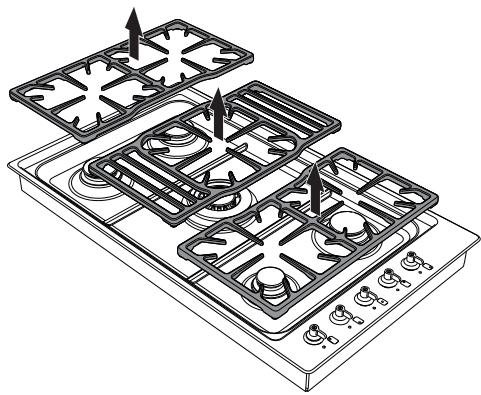

Colocación de las rejillas

Las rejillas se suministran sin poner en la encimera. Para situar las rejillas correctamente, siga las instrucciones que aparecen en la figura.

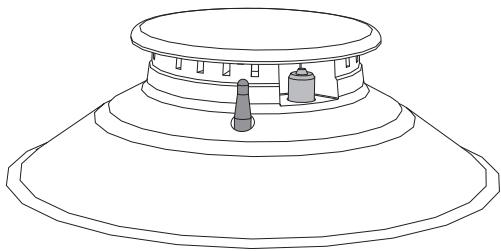

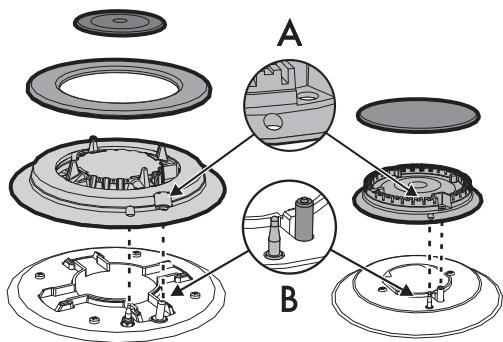

Posición correcta de los difusores de llama y de las tapas de los quemadores

Antes de encender los quemadores de la encimera controle que los difusores de llama estén instalados en sus alojamientos con sus respectivas tapas, prestando atención a que los agujeros (A) del quemador correspondan con las bujías y los termopares (B).

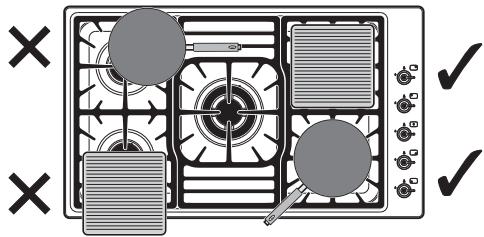

Consejos prácticos para el uso de la encimera

Para obtener un mejor rendimiento de los quemadores y un consumo mínimo de gas, será preciso usar recipientes con tapa y de tamaño proporcional al quemador para evitar que la llama roce los lados. Al producirse la ebullición, reduzca la llama lo suficiente para impedir que el líquido rebose.

Diámetro de los recipientes:

• AUX: 16 - 26 cm
• SR: 22 - 26 cm
• UR2: 26 - 34 cm

Durante la cocción, para evitar que la encimera o la parte superior, se quemen o dañen, todos los recipientes o las bistequeras deben estar situados dentro del perímetro de la encimera de cocción.

Al final de cada uso, compruebe siempre que los mandos están en posición ○ (apagado).

Limitaciones sobre el uso de las bistequeras

En el caso de que se desee utilizar una bistequera es necesario tener presente algunas indicaciones:

• Las bistequeras no deben sobresalir por el contorno de la encimera.
• Con el fin de evitar daños al aparato y al revestimiento de teflón, las bistequeras de aluminio teflonado pueden ser precalentadas en vacío durante un máximo de 5 minutos. Seguidamente disponga los alimentos en la bistequera, y proceda a la cocción sin superar nunca los 40 minutos de uso.
• No utilice bistequeras o placas para la cocción o el calentamiento de alimentos en el quemador ultrarrápido (UR3).
• Si uno de los quemadores cercanos a la pared trasera de madera fuese un quemador ultrarrápido (UR3), mantenga una distancia de 160 mm desde el borde de la bistequera hasta la dicha pared;
• Tenga cuidado de que las llamas del quemador no salgan del borde de la bistequera.
• Mantenga una distancia mínima de 160 mm desde el borde de la bistequera hasta la pared lateral.
• No ponga la bistequera en varios quemadores al mismo tiempo.
• No superar nunca los 40 minutos de uso.

4 Limpieza y mantenimiento

4.1 Advertencias

Uso incorrecto

Riesgo de daños a las superficies

• No utilice chorros de vapor para limpiar el aparato.
• En las partes de acero o tratadas superficialmente con acabados metálicos (por ejemplo, anodizadas, niqueladas o cromadas) no utilice productos de limpieza que contengan cloro, amoniaco o lejía.
• No utilice materiales ásperos o abrasivos ni rascadores metálicos afilados.
• No lave en el lavavajillas los componentes que se pueden quitar, como las rejillas de la encimera, los difusores de llama y las tapas del quemador.

4.2 Limpieza del aparato

Para una buena conservación de las superficies, es necesario limpiarlas regularmente después de cada uso, dejándolas enfriar previamente.

Limpieza ordinaria diaria

Utilice siempre y únicamente productos específicos que no contengan abrasivos ni sustancias ácidas a base de cloro.

Vierta el producto sobre un paño húmedo y páselo por la superficie, aclare cuidadosamente y seque con un trapo suave o con un paño de microfibra.

Manchas de comida o restos

No utilice en ningún caso estropajos de acero y rasquetas cortantes para no dañar las superficies.

Utilice los productos normales, no abrasivos, con ayuda de utensilios de madera o de plástico si es necesario.

Enjuague cuidadosamente y seque con un trapo suave o con un paño de microfibra.

Rejillas de la encimera de cocción

Extraiga la rejillas y límpielas con agua templada y detergente no abrasivo.

Quite con cuidado cualquier incrustación.

Séquelas y colóquelas nuevamente en la encimera de cocción.

El contacto continuo de las rejillas con la llama, con el tiempo, puede alterar el esmalte cerca de las zonas expuestas al calor. Se trata de un fenómeno completamente natural que no perjudica en absoluto la funcionalidad de este componente.

Difusores de llama y tapas

Los difusores de llama y las tapas pueden extraerse para facilitar su limpieza. Lávelos en agua caliente y detergente no abrasivo. Quite con cuidado cualquier incrustación y espere a que estén totalmente secos. Vuelva a montar los difusores de llama, asegurándose de que queden colocados en los alojamientos correspondientes con sus respectivas tapas.

Mandos

Para limpiar los mandos no utilice productos agresivos que contengan alcohol o productos para la limpieza de acero y vidrio, ya que podrían causar daños permanentes.

Los mandos deben limpiarse con un paño suave humedecido con agua templada y deben secarse meticulosamente. Pueden extraerse fácilmente tirando de ellos hacia arriba.

Bujías y termopares

Para un buen funcionamiento las bujías de encendido y los termopares deben estar siempre bien limpios. Contrólelos frecuentemente y, si es necesario, límpielos con un paño húmedo. Los posibles restos secos deben eliminarse con un palito de madera o una aguja.

Después de efectuar las operaciones de limpieza es necesario secar el aparato cuidadosamente, ya que el agua y el detergente podrían alterar el correcto funcionamiento del aparato y su estética.

5 Instalación

5.1 Indicaciones de seguridad

Formación de calor durante el funcionamiento del aparato Riesgo de incendio

• Compruebe que el material del mueble sea resistente al calor.
• Compruebe que el mueble tenga las aberturas requeridas.

Enchapados, colas o revestimientos plásticos en los muebles adyacentes deben ser termorresistentes (>90 °C), en caso contrario podrían deformarse con el tiempo.

La distancia mínima que hay que observar entre las campanas de aspiración y la superficie de cocción debe corresponder como mínimo a la indicada en las instrucciones de montaje de la campana de aspiración.

Hay que respetar también las distancias mínimas de los recortes de la encimera en el lado trasero, como se indica en los dibujos de montaje.

5.2 Posicionamiento en la encimera superior

Esta operación necesita una obra de albañilería y/o de carpintería y por tanto tiene que ser llevada a cabo por un técnico competente. La instalación puede ser de materiales diversos, como mampostería, metal, madera maciza y madera revestida de laminados plásticos, siempre que sean resistentes al calor (>90 °C).

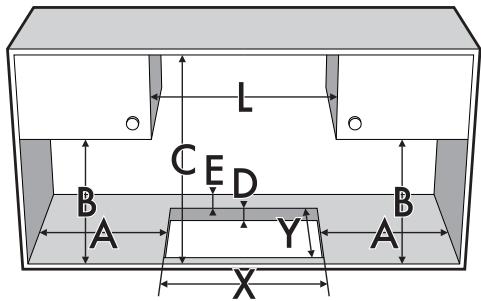

Fijación a la estructura de apoyo: modelo de empotrado tradicional

Haga una abertura en la encimera del mueble con las medidas indicadas.

L (mm)	X (mm)	Y (mm)
867	847	482

A (mm)	B (mm)	C (mm)*	D (mm)	E (mm)
mín. 150	mín. 460	mín. 750	20 ÷ 50	mín. 50

*En caso de mueble colocado encima de la encimera de cocción. En caso de campana, remitirse a las cotas indicadas en el correspondiente manual.

Antes del montaje, ponga la junta aislante que se suministra para evitar infiltraciones de líquidos entre el marco de la encimera de cocción y la superficie de trabajo.

1. Consulte la altura indicada en la figura y tenga en cuenta que los lados largos de las partes delantera y trasera siempre deben quedar a ras del orificio.

1. Para que se adhiera, ejerza una ligera presión en la superficie del contorno exterior del orificio realizado en la encimera superior. Los lados anterior y posterior de la junta deben quedar a ras del orificio.

1. Apoye la encimera sobre la junta aislante y fijela a la estructura de apoyo con los tornillos y las abrazaderas de fijación suministradas (A) hasta que quede perfectamente plana.

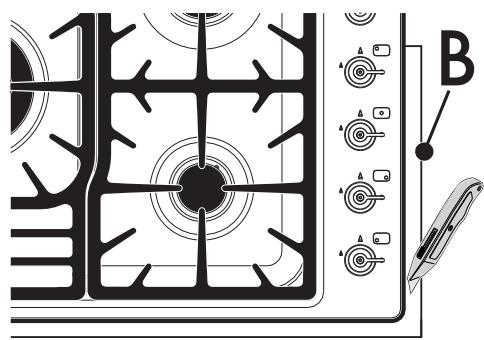

1. Recorte con cuidado el borde que sobra de la junta (B).

Las abrazaderas solo se colocan una vez que la encimera está apoyada en la junta.

Dimensiones: ubicación de la conexión del gas y de la conexión eléctrica (medidas expresadas en mm).

E Conexión eléctrica
G Conexión del tubo de gas

5.3 Empotrado

En compartimiento para empotrar el horno

La distancia entre la encimera de cocción y los muebles de cocina o los aparatos de empotrar debe garantizar una ventilación adecuada y una salida del aire suficiente. Si se instala sobre un horno es necesario dejar un espacio entre el fondo de la encimera de cocción y la parte del producto instalado debajo.

con abertura en el fondo

con abertura en el fondo y en la parte trasera

Si está instalada sobre un horno, este debe estar dotado de ventilador de refrigeración.

con abertura en el fondo

con abertura en la parte trasera

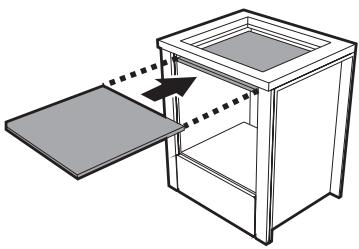

En compartimiento neutro o cajones

En el caso de que se encuentren otros muebles (paredes laterales, cajones, etc.), lavavajillas o frigoríficos bajo la encimera de cocción, debe instalarse un doble fondo de madera a una distancia mínima de 10 mm desde el lado inferior de la encimera para evitar contactos accidentales. El doble fondo solo debe poder extraerse utilizando herramientas adecuadas.

En caso de no instalar el doble fondo de madera, el usuario puede entrar en contacto accidentalmente con partes cortantes o calientes.

5.4 Conexión del gas

Fuga de gas Peligro de explosión

• Después de cada intervención, verifique que el par de apriete de las conexiones del gas esté comprendido entre 10 Nm y 15 Nm.
• De ser necesario, utilice un regulador de presión conforme a la norma vigente.
• Una vez completada la instalación, compruebe la presencia de posibles pérdidas por medio de una solución jabonosa, nunca con una llama.
• Los tubos no deben entrar en contacto con partes móviles y no deben ser aplastados.
• Las condiciones de regulación de este electrodoméstico se indican en la etiqueta de regulación del gas.

Información general

La conexión a la red del gas puede efectuarse con un tubo flexible de acero o con un tubo flexible de acero en pared continua con junta cónica respetando las disposiciones estipuladas en la norma vigente.

Para la alimentación con otros tipos de gas, consulte el capítulo "5.5 Adaptación a los distintos tipos de gas". El manguito de entrada del gas es roscado 1/2 " gas externo (ISO 228-1).

Conexión con tubo flexible de acero

Efectúe la conexión a la red del gas utilizando un tubo flexible de acero de pared continua conforme a las características indicadas por la norma vigente.

Enrosque cuidadosamente el manguito 3 al manguito del gas 1 del aparato interponiendo siempre la junta 2 que se suministra.

Conexión con tubo flexible de acero con junta cónica

Efectúe la conexión a la red del gas utilizando un tubo flexible de acero de pared continua conforme a las características indicadas por la norma vigente.

Enrosque cuidadosamente el manguito 3 al manguito del gas 1 (rosca ½" ISO 228-1) del aparato interponiendo siempre la junta 2 que se suministra. Aplique material aislante a la rosca del manguito 3 y luego enrosque el tubo flexible de acero 4 en el manguito 3.

Conexión al gas licuado

Utilice un regulador de presión y efectúe la conexión a la bombona de gas de conformidad con las disposiciones establecidas en las normas vigentes.

La presión de alimentación debe respetar los valores indicados en la tabla "Tipos de gas por país".

Ventilación en los locales

El aparato debe instalarse en espacios permanentemente ventilados, tal como indica la normativa vigente. El lugar en que esté instalado el aparato debe contar con entrada de aire en cantidad suficiente en función de las necesidades de combustión normal del gas y de la necesaria renovación de aire del lugar. Las tomas de aire, protegidas por rejillas, deberán tener las dimensiones adecuadas según las normas vigentes y estar colocadas de manera que no puedan ser obstruidas ni siquiera parcialmente.

El lugar debe mantenerse adecuadamente ventilado para eliminar el calor y la humedad producidos al cocinar; en particular, después de un uso prolongado, es aconsejable abrir una ventana o aumentar la velocidad de los ventiladores, si hubiera.

Eliminación de los humos por combustión

Este electrodoméstico no está conectado a ningún dispositivo de descarga de humos de la combustión. Debe instalarse y conectarse con arreglo a las normas de instalación actuales. Es preciso prestar especial atención a los requisitos de ventilación pertinentes.

Los productos de la combustión pueden eliminarse mediante campanas conectadas a una chimenea de tiro natural eficaz o mediante aspiración forzada. Un sistema eficaz de aspiración requiere un cuidadoso diseño realizado por un especialista experto respetando las posiciones y las distancias indicadas por las normas.

Al concluir su intervención, el instalador deberá expedir el certificado de conformidad.

1 Evacuación por medio de una campana
2 Evacuación sin campana

A Evacuación por chimenea individual de tiro natural
B Evacuación por chimenea individual con electroventilador
C Evacuación directamente a la atmósfera exterior con electroventilador de pared o de vidrio
D Evacuación directamente a la atmósfera exterior de pared

Aire

Productos de la combustión

Electroventilador

5.5 Adaptación a los distintos tipos de gas

En caso de funcionamiento con otros tipos de gas es necesario sustituir los inyectores en los quemadores y regular la llama mínima en las llaves del gas.

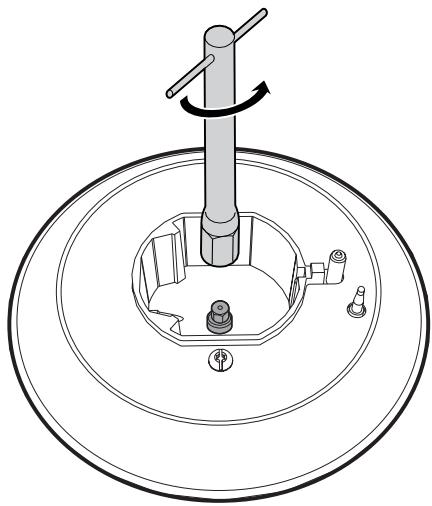

Sustitución de los inyectores

1. Quite las rejillas de la encimera.

1. Quite los difusores de llama y las tapas correspondientes.

1. Suelte los inyectores de los quemadores con una llave de tubo de 7 mm y sustitúyalos en función el gas que vaya a emplearse (véase "Tablas de características de quemadores e inyectores").

1. Reinstale correctamente los quemadores en sus respectivos alojamientos.

El par de apriete del inyector no debe superar los 3 Nm.

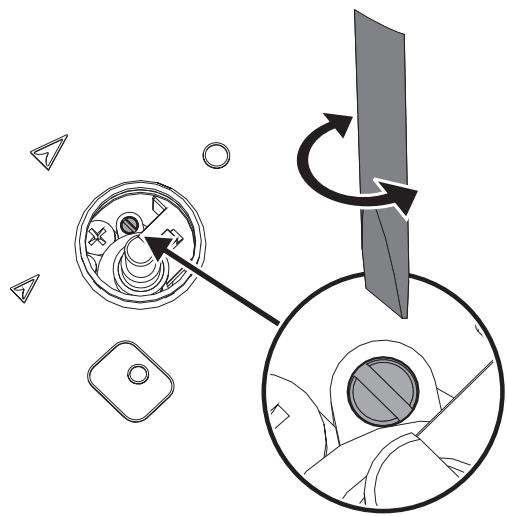

Regulación del mínimo para gas metano o gas ciudad

1. Encienda el quemador y póngalo en la posición de mínimo.
2. Extraiga los mandos tirando de ellos hacia arriba.

1. Mueva el tornillo de regulación que se encuentra al lado de la varilla de la llave hasta obtener una llama mínima uniforme.

1. Vuelva a montar el mando y compruebe la estabilidad de la llama del quemador.
2. Gire rápidamente el mando de la posición de máximo a la de mínimo: la llama no deberá apagarse. Repita esta operación en todas las llaves del gas.

Regulación del mínimo para gas licuado

Gire el tornillo alojado al lado de la varilla de la llave hacia la derecha para apretarlo completamente.

Después de adaptar el aparato para el uso de un gas diferente del que se ha ajustado en la fábrica, sustituya la etiqueta de regulación del gas aplicada sobre el aparato por la etiqueta correspondiente al nuevo gas. La etiqueta se encuentra dentro del envase de los inyectores (si está disponible).

Lubricación de las llaves del gas

Con el paso del tiempo puede suceder que las llaves del gas presenten dificultades de rotación, bloqueándose. Limpie su interior y sustituya la grasa lubrificante de las mismas.

La lubricación de las llaves del gas debe ser efectuada por un técnico especializado.

Tipos de gas por país

Tipo de gas

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

PL

HU

1 Gas Metano G20

G20

20 mbar

●

●

●

●

●

●

●

●

●

●

G20/25

20/25 mbar

●

2 Gas Metano G20

G20

25 mbar

●

3 Gas Metano G25

G25

25 mbar

●

G25.3

25 mbar

●

4 Gas Metano G25.1

G25.1

25 mbar

●

5 Gas Metano G25

G25

20 mbar

●

6 Gas Metano G27

G27

20 mbar

●

7 Gas Metano G2.350

G2.350

13 mbar

●

8 Gas Licuado G30/31

G30/31

28/37 mbar

●

●

●

●

G30/31

30/37 mbar

●

●

G30/31

30/30 mbar

●

●

●

9 Gas Licuado G30/31

G30/31

37 mbar

●

10 Gas Licuado G30/31

G30/31

50 mbar

●

●

11 Gas Ciudad G110

G110

8 mbar

●

●

●

12 Gas Ciudad G120

G120

8 mbar

●

Según el país de instalación es posible localizar los tipos de gas disponibles. Remítase al número del encabezado para localizar los valores correctos en las "Tipos de gas por país".

Tabla de características de los quemadores e inyectores

1	Gas metano G20 - 20 mbar	AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,05	1,75	3,90
	Diámetro del inyector (1/100 mm)	72	97	135
	Caudal reducido (W)	400	500	1600
	Precámara (impresa en el inyector)	X	Z	H4
2	Gas metano G20 - 25 mbar	AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,05	175	3,90
	Diámetro del inyector (1/100 mm)	72	94	126
	Caudal reducido (W)	400	500	1600
	Precámara (impresa en el inyector)	X	Z	H4
3	Gas Metano G25/G25.3 - 25 mbar	AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,05	1,75	3,90
	Diámetro del inyector (1/100 mm)	72	94	145
	Caudal reducido (W)	400	500	1600
	Precámara (impresa en el inyector)	F1	Y	H4
4	Gas Metano G25.1 - 25 mbar	AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,05	1,75	3,90
	Diámetro del inyector (1/100 mm)	77	100	148
	Caudal reducido (W)	400	400	1600
	Precámara (impresa en el inyector)	F1	Z	H4
5	Gas Metano G25 - 20 mbar	AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,05	1,75	3,90
	Diámetro del inyector (1/100 mm)	77	100	152
	Caudal reducido (W)	400	500	1600
	Precámara (impresa en el inyector)	F1	Y	H4
6	Gas Metano G27 - 20 mbar	AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,05	1,75	3.70
	Diámetro del inyector (1/100 mm)	77	105	152
	Caudal reducido (W)	400	500	1600
	Precámara (impresa en el inyector)	F1	Y	H4
7	Gas Metano G2.350 - 13 mbar	AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,00	1,75	3.80
	Diámetro del inyector (1/100 mm)	94	120	200
	Caudal reducido (W)	400	500	1600
	Precámara (impresa en el inyector)	Y	Y	H3
8 Gas licuado G30/31 - 30/37 mbar		AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,05	1,75	3,90
	Diámetro del inyector (1/100 mm)	50	65	100
	Caudal reducido (W)	400	500	1600
	Precámara (impresa en el inyector)	-	-	-
	Caudal nominal G30 (g/h)	76	127	284
	Caudal nominal G31 (g/h)	75	125	279
9 Gas licuado G30/31 - 37 mbar		AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,10	1.80	4,00
	Diámetro del inyector (1/100 mm)	50	65	94
	Caudal reducido (W)	400	500	1600
	Precámara (impresa en el inyector)	-	-	-
	Caudal nominal G30 (g/h)	80	131	291
	Caudal nominal G31 (g/h)	79	129	286
10 Gas licuado G30/31 - 50 mbar		AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,05	1,75	3,90
	Diámetro del inyector (1/100 mm)	43	58	77
	Caudal reducido (W)	400	500	1600
	Precámara (impresa en el inyector)	H2	0264-1	S1
	Caudal nominal G30 (g/h)	76	127	284
	Caudal nominal G31 (g/h)	75	125	279
11 Gas Ciudad G110 - 8 mbar		AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,05	1,75	3.80
	Diámetro del inyector (1/100 mm)	145	185	340
	Caudal reducido (W)	400	500	1200
	Precámara (impresa en el inyector)	/8	/2	-
12 Gas Ciudad G120 - 8 mbar		AUX	SR	UR3
	Consumo calorífico nominal (kW)	1,05	1,75	3,90
	Diámetro del inyector (1/100 mm)	135	175	315
	Caudal reducido (W)	400	500	1200
	Precámara (impresa en el inyector)	/8	/1	-

Los inyectores no suministrados se pueden encontrar en los centros de asistencia autorizados.

5.6 Conexión eléctrica

Tensión eléctrica Peligro de electrocución

• La conexión eléctrica debe efectuarla personal técnico cualificado.
• Use dispositivos de protección individual.
• Es obligatorio efectuar la conexión a tierra conforme a las normas de seguridad de la instalación eléctrica.
• Desconecte la alimentación eléctrica general.
• No tire nunca del cable para desenchufar.
• Utilice cables resistentes a una temperatura de al menos 90 °C.
• El par de apriete de los tornillos de los conductores de alimentación del terminal de bornes debe ser de 1,5-2 Nm.

Información general

Compruebe que las características de la red eléctrica son adecuadas a los datos indicados en la placa.

La placa de identificación, con los datos técnicos, el número de serie y la marca, está aplicada visiblemente en el aparato. No quite nunca esta placa.

Realice la conexión a tierra con un cable por lo menos 20 mm más largo que los demás.

Pase el cable de alimentación por la parte posterior del mueble, teniendo cuidado de que no entre en contacto con el cárter inferior de la encimera de cocción o con el horno empotrado debajo de la misma, si lo hubiera.

El aparato puede funcionar en los siguientes modos:

- 220-240 V 1N\~

Utilice un cable tripolar 3 x 0.75 mm².

Los valores indicados más arriba se refieren a la sección del conductor interno.

Conexión fija

En la línea de alimentación se debe instalar un dispositivo que garantice la desconexión de red omnipolar, con distancia de apertura de contactos que permita una desconexión total en las condiciones incluidas en la categoría de sobretensión III, de conformidad con las normas de instalación.

El dispositivo de interrupción debe colocarse en una posición fácilmente alcanzable y cerca del aparato.

Conexión con enchufe macho y toma de corriente

Compruebe que el enchufe macho y la toma de corriente sean del mismo tipo.

Evite el uso de reducciones, adaptadores o derivadores, ya que podrían causar calentamiento o quemaduras.

Prueba

Al finalizar la instalación, efectúe una breve prueba. En caso de que no funcione, después de haberse asegurado de haber seguido correctamente las instrucciones, desconecte el aparato de la red eléctrica y llame al Servicio de Asistencia.

5.7 Para el instalador

• El enchufe tiene que quedar accesible después de la instalación. No doble ni atrape el cable de conexión en la red eléctrica.
• Hay que instalar el aparato siguiendo los esquemas de instalación.
• No trate de desenroscar o forzar el codo roscado del racor. Podría dañar esta parte del aparato, que puede invalidar la garantía del fabricante.
• En todas las conexiones, utilice agua y jabón para comprobar que no haya pérdidas de gas. NO use llamas abiertas para detectar pérdidas.
• Encienda todos los quemadores uno por uno y al mismo tiempo para garantizar el funcionamiento correcto de la llave de paso del gas, del quemador y del encendido.
• Gire los mandos de los quemadores hasta la posición de llama mínima y observe la estabilidad de la llama de cada quemador, uno por uno y todos juntos.
• Si el aparato no funciona correctamente después de haber realizado todos los controles, contacte con el Servicio de Asistencia Autorizado de su zona.
• Una vez que el aparato está instalado correctamente le rogamos que instruya al usuario sobre el método correcto de funcionamiento.
