Tipo de producto	Cava de vinos
Marca	Avintage
Modelo	GALLERY
Dimensiones (Al x An x Pr)	85 cm x 50 cm x 50 cm
Peso	30 kg
Alimentación eléctrica	220-240 V, 50 Hz
Consumo energético	Clase G (según norma UE 2019/2016)
Capacidad	Aproximadamente 30 botellas (75 cl)
Número de estantes	5 estantes metálicos deslizantes
Rango de temperatura	+5°C a +18°C
Refrigeración	Compresor con ventilación dinámica
Tipo de puerta	Puerta de vidrio con doble acristalamiento anti-UV
Iluminación	LED interior, blanco cálido
Funciones adicionales	Regulación electrónica, pantalla digital, alarma de puerta abierta
Nivel de ruido	42 dB(A)
Material de la carrocería	Acero con revestimiento antioxidante
Mantenimiento y limpieza	Limpiar el interior con un paño suave y una solución jabonosa. Descongelación manual si es necesario.
Seguridad	Patas ajustables para estabilidad, cerradura de puerta (opcional)
Piezas de repuesto	Disponibles bajo pedido al servicio al cliente de Avintage
Reparabilidad	Índice de reparabilidad estimado: 7,5/10
Garantía	2 años (excluyendo piezas de desgaste)

Preguntas frecuentes - GALLERY AVINTAGE

¿Cuál es la capacidad de la cava de vinos Avintage GALLERY?

La cava de vinos puede contener aproximadamente 30 botellas de formato estándar (75 cl), distribuidas en 5 estantes.

¿Cómo ajustar la temperatura de la cava?

Utilice los botones o el panel táctil en la parte frontal para ajustar la temperatura deseada. El rango es de +5°C a +18°C.

¿Cuál es el nivel de ruido?

El nivel de ruido es de aproximadamente 42 dB(A), comparable al de un refrigerador estándar.

¿Es necesario descongelar la cava de vinos?

Este modelo puede requerir una descongelación manual si se forma hielo. Siga las instrucciones del manual para la descongelación.

¿Se puede cerrar la puerta con llave?

Sí, la puerta tiene una cerradura (llave incluida) para asegurar el acceso.

¿Cuál es la clase energética?

La cava está clasificada como G según la nueva etiqueta energética europea (2019/2016).

¿Cómo limpiar el interior?

Desenchufe el aparato, retire las botellas y limpie con un paño suave y agua jabonosa. Enjuague y seque.

¿Puedo instalar la cava de vinos en un garaje sin calefacción?

Se recomienda colocar la cava en un lugar donde la temperatura ambiente esté entre +10°C y +35°C.

¿Qué hacer en caso de avería?

Consulte el manual para los códigos de error. Si el problema persiste, contacte al servicio al cliente de Avintage.

¿Los estantes son ajustables?

Sí, los estantes metálicos son deslizantes y se pueden quitar o recolocar para adaptarse a diferentes botellas.

MANUAL DE USUARIO GALLERY AVINTAGE

SP - MANUAL DE UTILIZACIÓN p.105

IT - MANUAL D'USO p.131

Antes de utilizar la vinoteca, lea y aplique todas las reglas de seguridad y uso del presente manual.

En primer lugar, le agradecemos la confianza que ha depositado en AVINTAGE al adquirir este aparato que, estamos convencidos, cumplirá plenamente sus expectativas.

Este aparato le permitirá chambrear (poner a temperatura ambiente) sus botellas o ponerlas a temperatura de servicio en función de su naturaleza.

1. INSTRUCCIONES GENERALES DE SEGURIDAD

Antes de utilizar el electrodoméstico por primera vez, leer este manual de usuario atentamente. Guardarlo con cuidado para futuras consultas en caso necesario. Para reducir el riesgo de incendio, descarga eléctrica o daños cuando se esté usando su aparato, siga estas precauciones básicas:

De manera general, un profesional cualificado debe realizar el mantenimiento del electrodoméstico.

Por su seguridad y para utilizar correctamente el aparato, antes de instalarlo y utilizarlo por primera vez, lea atentamente este manual, así como las advertencias y los consejos útiles que contiene. Con la finalidad de evitar que usted resulte herido innecesariamente o que el aparato se estropee, es importante que las personas que vayan a utilizarlo conozcan completamente su funcionamiento, así como sus funciones de seguridad. Conserve estas instrucciones para futuras consultas y guárdelas junto al aparato, de modo que acompañen a este último en caso de que se venda o traslade a otro lugar. Así se garantizará el correcto funcionamiento del mismo.

Conserve este manual para evitar cualquier riesgo de lesiones. El fabricante declina toda responsabilidad en caso de manipulación incorrecta del aparato.

Este electrodoméstico debe utilizarse exclusivamente en el hogar para guardar bebidas especiales a una temperatura de almacenamiento superior a la del compartimento de almacenamiento para productos frescos. No está previsto bajo ningún concepto para guardar productos alimenticios frescos.

Asegurarse de que la tensión de la instalación eléctrica corresponda con la placa de identificación del electrodoméstico; este último debe estar conectado

a un sistema a tierra autorizado. Las reparaciones o conexiones incorrectas pueden causar riesgos para la seguridad. En caso de duda, solicitar a un profesional que compruebe la instalación eléctrica.

Esta unidad debe estar correctamente conectada a la toma de corriente a tierra para su protección. No cortar ni retirar el hilo de puesta a tierra del cable de la red eléctrica suministrado.

Por razones de seguridad, no utilizar un cable alargador eléctrico.

Si el electrodoméstico está estropeado (p. ej., si ha recibido un golpe fuerte) o ha sufrido algún daño (subida de tensión debida a relámpagos, inundaciones o incendios), puede resultar peligroso utilizarlo. Desconectar el enchufe de la red eléctrica y solicitar a un reparador profesional autorizado que compruebe el electrodoméstico.

Para impedir los peligros, no reemplace usted mismo el cable estropeado de la red eléctrica. Ponerse en contacto con el distribuidor, un centro de reparación autorizado o un reparador profesional.

Este electrodoméstico debe colocarse de tal manera que el enchufe de la red eléctrica esté accesible. No mover el electrodoméstico cuando esté lleno: podría deformarse su estructura y no ser posible su reparación. Las partes eléctricas no deben estar directamente accesibles.

√ Mantener a los niños alejados del electrodoméstico
√ No utilizar este electrodoméstico al aire libre

En caso de que se derrame líquido por accidente (rotura de una botella, etc.) en los componentes eléctricos (motor, etc.), desconectar el enchufe de la red eléctrica inmediatamente.

Para impedir todo riesgo de incendio, electrocución o lesiones, no sumergir el cable de la red eléctrica, el enchufe o el propio electrodoméstico en el

agua o en cualquier otro líquido. No tocar el electrodoméstico con las manos mojadas.

Mantener el electrodoméstico alejado de cualquier fuente de calor o fuera de la luz directa del sol.

No permitir que el cable de la red eléctrica quede colgando de una mesa o entre en contacto con bordes afilados o superficies calientes.

No tirar del cable de red eléctrica, agarrar el enchufe para desconectar el electrodoméstico.

Asegurarse de que la zona donde se vaya a colocar el electrodoméstico pueda soportar su peso cargado (una botella de 75 cl pesa aproximadamente 1,3 kg). La vinoteca debe estar colocada en una superficie plana. Si hay que colocarla en una alfombra o tapete, colocar un soporte debajo.

Para evitar dañar la junta de puerta, cerciórese de que la puerta está completamente abierta cuando usted saca las parrillas de su compartimento.

Seguridad de los niños y demás personas vulnerables

• Este aparato pueden utilizarlo niños de 8 años o más, personas con capacidad física, sensorial o mental reducida o personas que no hayan aprendido a utilizar el aparato, siempre que estén bajo la supervisión de una persona informada y consciente de los riesgos que ello implica. Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento del aparato no deben llevarlos a cabo niños, excepto si son mayores de 8 años y están vigilados.
• Mantenga todos los componentes del embalaje fuera del alcance de los niños, ya que existe riesgo de asfixia.

• Riesgo de atrapamiento de niños. El riesgo de atrapamiento y asfixia de los niños no son problemas del pasado. Los aparatos desechados o abandonados siguen siendo peligrosos... incluso si van a "dejarse en el garaje unos días".

• Si decide desechar el aparato, desenchúfelo de la toma mural, corte el cable de conexión (tan cerca del aparato como le sea posible) y retire la puerta para impedir que los niños jueguen con ella y se electrocuten o se encierren en el interior del aparato.

• Si el aparato, provisto de una junta de puerta magnética, debe reemplazarse por otro aparato provisto de un pestillo en la puerta o en la junta, compruebe que dicho pestillo no funciona antes de deshacerse del aparato. De este modo, se evitará que el aparato se convierta en una trampa para los niños.
• Mantenga el aparato y el cable fuera del alcance de niños menores de 8 años.
• Antes de dar de baja la bodega en un sitio de reciclaje específicos, quite la puerta, pero dejar los estantes en lugar de una manera tal como para hacer difícil que los niños se suban en el interior.
• Los niños deben ser supervisados para que no jueguen con el dispositivo.
• Nota: Los niños de 3 a 8 años de edad pueden cargar y descargar el aparato.

Seguridad general

ATENCIÓN — Este electrodoméstico está previsto para utilizarse en una vivienda o para tener aplicaciones parecidas en

√ Áreas de cocina de oficina, en tiendas, oficinas u otros lugares de trabajo,
√ Fincas y entre clientes en hoteles, moteles y cualquier otro lugar de tipo residencial,
√ Lugares de tipo alojamiento y desayuno,
√ Servicio de comidas y aplicaciones parecidas no minoristas.

ATENCIÓN — Para evitar un peligro debido a la inestabilidad del aparato, debe fijarse de acuerdo con las instrucciones.

ATENCIÓN — No guarde bajo ninguna circunstancia sustancias inflamables

como aerosoles dentro del aparato, ya que podrían derramarse.

ATENCIÓN — Si el cable de alimentación está estropeado, deberá reemplazarlo inmediatamente solicitándolo al fabricante o a un distribuidor cualificado para evitar cualquier riesgo de electrocución.

ATENCIÓN — Mantenga los orificios de ventilación abiertos y compruebe que el aire circule correctamente por las aberturas, especialmente para los dispositivos destinados a estar incorporados o integrados.

ATENCIÓN —No utilizar dispositivos mecánicos ni ningún otro medio para ace- lerar el proceso de descongelación distintos de los recomendados por el fabri- cante.

ATENCIÓN — No estropee el circuito de refrigeración.

ATENCIÓN — No utilice aparatos eléctricos dentro del compartimento, excepto si estos últimos son aceptados por el fabricante.

ATENCIÓN — El refrigerante y el gas de soplado de aislamiento son inflamables. Cuando se deseche el electrodoméstico, hacerlo en un centro de eliminación de residuos autorizado. No exponer a las llamas.

ATENCIÓN — El refrigerante de estos aparatos es el R600a, los artículos inflamables y explosivos no deberían ponerse cerca del armario para evitar que se produzca fuego o una explosión.

Líquido refrigerante

En el circuito refrigerante del aparato se utiliza isobutano refrigerante (R600a). Se trata de un gas natural sumamente inflamable y, por tanto, peligroso para el medio ambiente. Compruebe que no se dañe ninguno de los componentes del circuito de refrigeración durante el transporte y la instalación del aparato. El refrigerante (R600a) es un líquido inflamable.

Atención: riesgo de incendio

Si el circuito de refrigeración resultara dañado:

√ Evite las llamas abiertas y cualquier otra fuente de inflamación.
√ Ventile bien la habitación en la que se encuentre el aparato.

Es peligroso realizar cualquier tipo de modificación que afecte a la composición del aparato. Cualquier daño provocado al cable puede causar un cortocircuito o una electrocución.

Seguridad eléctrica

• Declinamos toda responsabilidad en caso de incidente causado por una mala instalación eléctrica.
• El cable de alimentación no debe alargarse. No utilice ningún alargador, ningún adaptador ni ninguna toma múltiple.
• Asegurarse de que el cable de alimentación no esté aplastado ni estropeado. Si el cable está aplastado o estropeado, podría sobrecalentarse y provocar un incendio.
• Asegurarse de tener acceso al enchufe de la red eléctrica del electrodoméstico.
• No tirar del cable principal
• No elimine en ningún caso la toma de tierra.
• Si el enchufe de alimentación está suelto, no insertar el cable de alimentación. Existe riesgo de descarga eléctrica o incendio.
• No se debe poner en funcionamiento el electrodoméstico sin la tapa de la lámpara de iluminación interior.
• La vinoteca se aplica solamente con suministro de alimentación de corriente alterna monofásica de 220\~240 V/50 Hz.
• Si el cable de alimentación está estropeado, no lo reemplace. Póngase en contacto con el servicio posventa.

- La toma de corriente debe estar accesible fácilmente pero fuera del alcance de los niños. En caso de duda, consulte al instalador

Utilización diaria

• Este aparato está diseñado para ser utilizado exclusivamente para el almacenamiento de vino.
• No almacene en ningún caso sustancias ni líquidos inflamables dentro del aparato, pues implicaría un riesgo de explosión.
• No ponga en funcionamiento otros aparatos eléctricos dentro del aparato (batidoras, heladeras eléctricas, etc.).
• Cuando desenchufe el aparato, agarre la toma con las manos y no tire del cable.
• No colocar objetos calientes cerca de los componentes de plástico de este electrodoméstico.
• Deben cumplirse estrictamente las recomendaciones de almacenamiento de los electrodomésticos prescritas por el fabricante. Consultar las instrucciones correspondientes de almacenamiento.
• No exponga el aparato directamente al sol.
• El aparato debe mantenerse alejado de velas, luminarias y demás llamas abiertas para evitar riesgos de incendio.
• Este electrodoméstico está destinado a guardar bebidas comunes de una vivienda, tal y como se explica en este manual de instrucciones.
• El aparato es pesado. Sea prudente cuando tenga que desplazarlo. Si el aparato está provisto de ruedas, recuerde que estas sirven únicamente para facilitar pequeños movimientos. No lo desplace en trayectos largos.
• No utilizar nunca la base, los cajones, las puertas, etc. como sostén o soporte.
• Para evitar que caigan objetos e impedir el deterioro del aparato, no sobrecargue los compartimentos del aparato.

Atención: limpieza y mantenimiento

• Antes de realizar el mantenimiento, desconecte el aparato y corte la corriente.
• No limpie el aparato con objetos metálicos, sistemas a vapor, aceites volátiles, disolventes orgánicos o componentes abrasivos.
• Nunca limpie ninguna parte del aparato con fluidos inflamables. Los humos pueden crear un peligro de incendio o explosión.
• No utilice objetos cortantes ni puntiagudos para retirar el hielo. Utilice un rascador de plástico.

Información importante acerca de la instalación

• Este aparato está destinado a la conservación de vino solamente.
• Este aparato de refrigeración no es adecuado para congelar alimentos.
• Se recomienda poner la bodega en 12°C.
• Los estantes de las fábricas son el uso más eficiente de la energía para los aparatos de refrigeración.
• Evite colocar la unidad en zonas húmedas.
• Mantener el electrodoméstico alejado de la luz directa del sol y de las fuentes de calor (estufa, calentador, radiador, etc.). La luz directa del sol puede afectar a la capa acrílica y las fuentes de calor pueden aumentar el consumo eléctrico. El frío extremo o las temperaturas ambiente de calor también pueden provocar funcionamientos inadecuados de los electrodomésticos.
• Enchufe la vinoteca en una toma de corriente exclusiva apropiadamente instalada con toma de tierra. Bajo ninguna circunstancia corte o quite la tercera clavija (tierra) del cable de alimentación. Cualquier pregunta que tenga sobre la potencia y/o puesta a tierra debe dirigirse a un electricista cualificado o un centro de servicio de productos autorizado.
• Para que las conexiones eléctricas sean correctas, siga las instrucciones que se proporcionan en este manual.

• Desembale el aparato y compruebe visualmente que no esté dañado. No conecte el aparato si está dañado. Indique los daños constatados en el punto de venta donde lo haya adquirido. En ese caso, conserve el embalaje.

• Se recomienda esperar al menos veinticuatro horas para conectar el aparato a la corriente para que el compresor cuente con el aceite suficiente.

• Se requiere una buena circulación del aire para evitar riesgos de sobrecalentamiento. Para que la ventilación sea suficiente, siga correctamente las instrucciones de instalación proporcionadas.
• Cuando sea posible, evite que el aparato toque las paredes murales o entre en contacto con elementos calientes (compresor, condensador) para evitar riesgos de incendio. Respete en todo momento las instrucciones de instalación.
• El aparato no debe estar situado cerca de radiadores o de fogones de cocción.
• Una vez que se haya instalado el aparato, compruebe que se puede acceder bien a las tomas.
• Tenga cuidado de no atrapar o dañar el cable de alimentación al colocar la unidad.

Ahorro de energía

Siga las siguientes recomendaciones para limitar el consumo eléctrico del aparato:

√ Instálelo en un lugar adecuado (véase el capítulo “Instrucciones de instalación”).
√ Mantenga las puertas abiertas el menor tiempo posible.
√ Para que el aparato funcione correctamente, limpie periódicamente el condensador (véase el capítulo “Mantenimiento”).
√ Revise periódicamente las juntas de las puertas y asegúrese de que cierren siempre correctamente. Si no es así, póngase en contacto con el servicio posventa.

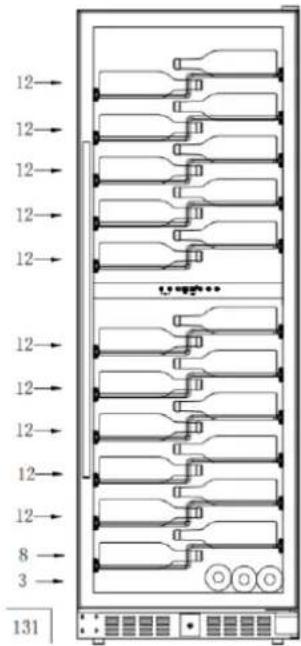

Se recomienda la siguiente disposición del equipo de su aparato (estantes, etc.) para que el aparato de refrigeración utilice la energía de la forma más racional posible. Cualquier cambio en esta disposición puede afectar el consumo de energía del dispositivo.

√ El termostato de la unidad es electrónico y permite fijar la temperatura entre 5 y 20 grados.

Para guardar el vino, se recomienda que ponga su aparato a 12 grados.

Esta temperatura puede adaptarse según el tipo de vino almacenado.

Ajustar la temperatura por encima de los 12 grados reducirá el consumo de energía del aparato.

Ajustar la temperatura por debajo de 12 grados aumentará el consumo de energía del aparato. Algunos modelos permiten establecer diferentes niveles de temperatura en la misma bodega. El aparato asegura que la temperatura se mantenga durante todo el tiempo que esté en funcionamiento y se utilice en condiciones normales.

La temperatura del interior del aparato puede verse influida por muchos factores: la temperatura ambiente, la exposición a la luz solar, el número de aperturas de puertas y el número de botellas almacenadas... Leves cambios de temperatura son perfectamente normales.

Reparación de averías

• Las operaciones eléctricas debe efectuarlas un técnico cualificado y competente.
• Este aparato debe repararlo un centro de reparación autorizado y solo deben utilizarse piezas originales.

Este aparato está reservado para uso doméstico exclusivamente. El fabricante declina toda responsabilidad si el aparato se destina a otros usos.

R600a

Instrucciones de seguridad

• Atención: No obstruya ninguna rejilla de ventilación del aparato.
• Atención: No almacene sustancias explosivas como esprays de aerosol inflamables con propulsor en este aparato.
• Atención: No estropee el circuito frigorífico del aparato.
• Atención: Las unidades de refrigeración que funcionan con isobutano (R600a) no pueden ubicarse en zonas con fuentes de ignición (por ejemplo, contactos eléctricos no sellados o lugares en los que se acumule fluido frigorígeno en caso de fuga). El tipo de fluido frigorígeno se indica en la placa descriptiva del armario.
• Atención: No utilice aparatos eléctricos en los compartimentos del aparato, excepto si son del tipo recomendado por el fabricante.

Este dispositivo cumple con los requisitos de todas las directivas europeas aplicables y sus modificaciones.

2. DESCRIPCIÓN DEL APARATO

EPREL

Para saber más sobre su producto, consulte la base de datos en línea de EPREL. Tal como se define en el Reglamento delegado de la Comisión (UE) 2019/2016, toda la información relacionada con este aparato de refrigeración está disponible en la EPREL (Base de datos europea de productos para el etiquetado energético). Esta base de datos le permite consultar la información y la documentación técnica de su aparato de refrigeración. Puede acceder a la base de datos EPREL escaneando el código QR de la etiqueta de energía de su aparato o yendo directamente a: www.ec.europa.eu e introduciendo el modelo de su aparato de refrigeración.

1. Pantalla
2. Puerta de cristal
3. Bandeja completa
4. Plinto
5. Cierre

3. DATOS TÉCNICOS

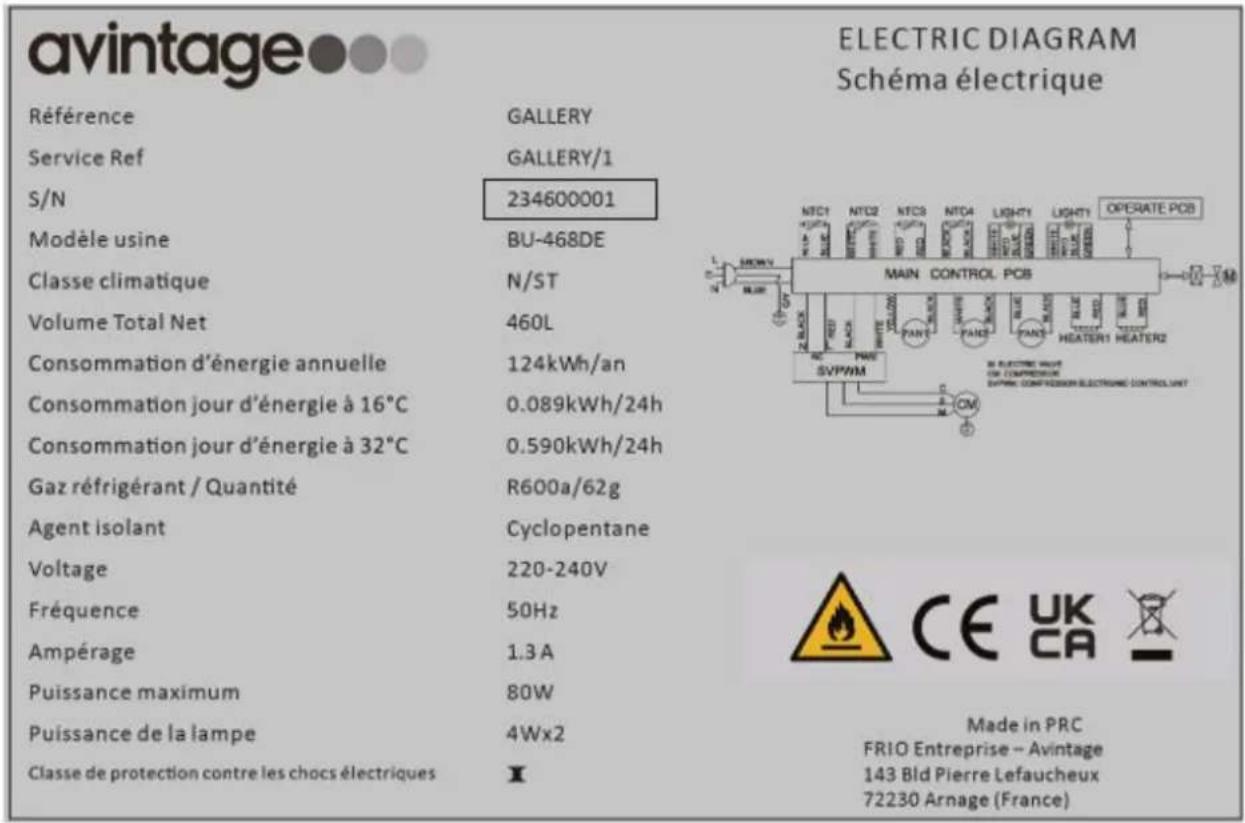

Ejemplo de placa de características:

La placa de características pegada en el interior o en la parte posterior del aparato (según el modelo) contiene toda la información específica de la vinoteca.

Le aconsejamos que anote el número de serie en este manual antes de la instalación, para consultarlo cuando lo necesite (intervención técnica, solicitud de asistencia...).

Una vez instalada y cargada la vinoteca, resulta más complicado acceder al número de serie.

ATENCIÓN: sin esta información no podremos proporcionarle ninguna asistencia.

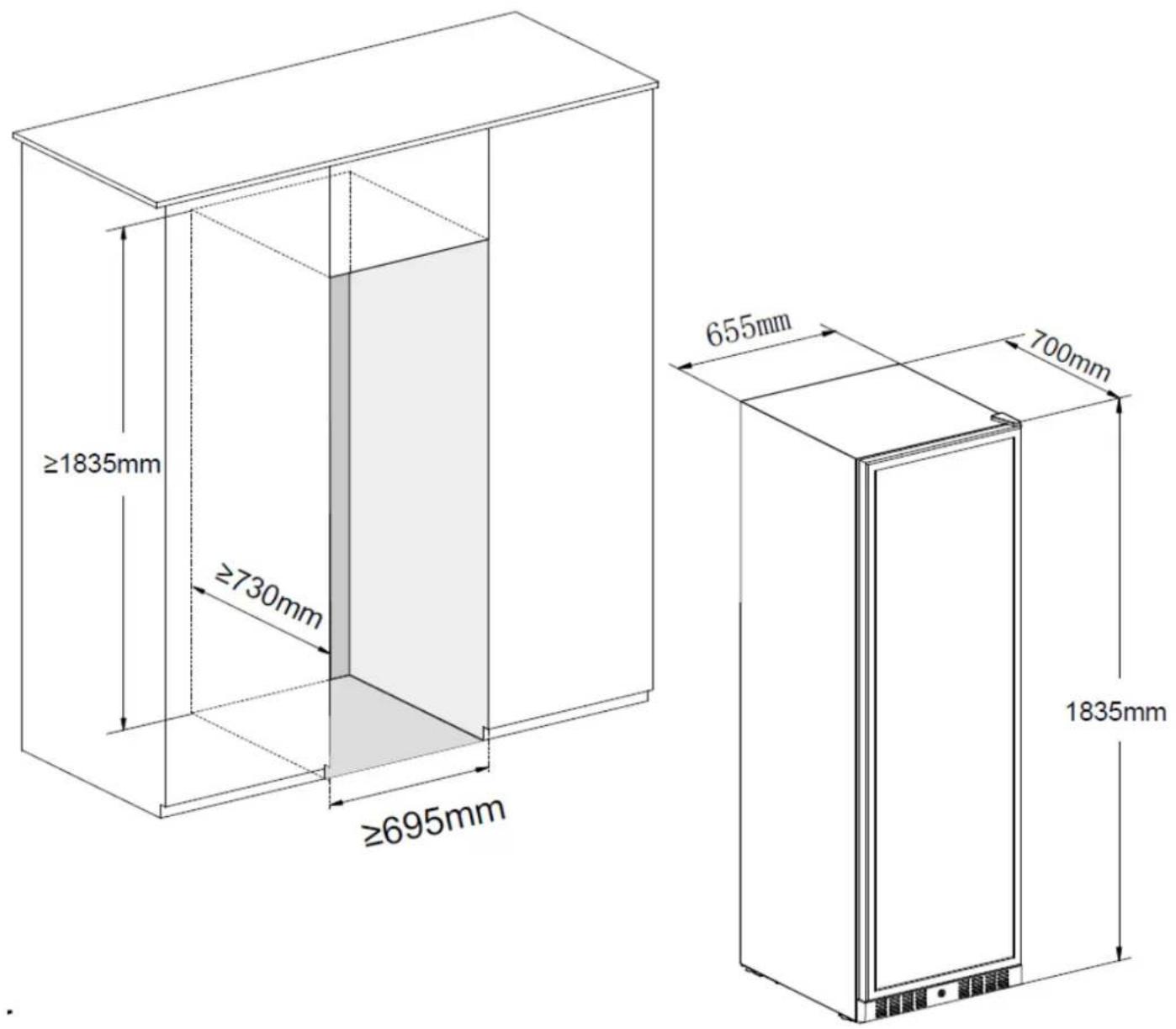

4. INSTRUCCIONES DE INSTALACIÓN

• Retire el embalaje exterior e interior.
• Antes de conectar el electrodoméstico a la fuente de alimentación, mantenerlo recto durante aproximadamente 24 horas. De este modo, se reducirá la posibilidad de que se produzcan funcionamientos inadecuados en el sistema de refrigeración a causa de las manipulaciones durante el transporte.
• Limpie el interior con un paño suave y agua tibia.
• Cuando se deshaga de su aparato, escoja un punto limpio autorizado.
• Se necesitan dos o más personas cualificadas para mover e instalar el aparato. Si no se hace así se pueden producir daños en la espalda u otros daños
• Coloque la bodega en un lugar bastante resistente para soportar el peso en carga plena. Para ponerla a nivel ajuste la altura de los pies ajustables por debajo de la bodega.
• Se necesita una ventilación adecuada, no bloquear la salida frontal de aire.
• No diseñado para colocarse en un sótano.
• El electrodoméstico solamente puede utilizarse en interiores.
• Esta vinoteca ha sido diseñada para una instalación independiente o empotrada.
• Conecte la vinoteca a una toma única y calce el aparato correctamente y ajuste su horizontalidad (se aconseja el uso de un nivel de burbujas). Esto evitará cualquier movimiento debido a la inestabilidad, que generaría ruidos y vibraciones, y garantizará la perfecta hermeticidad de la puerta.
• El uso previsto de este aparato es exclusivamente el almacenamiento de vino.
• Este aparato uso refrigerante inflamable. Por lo tanto, no dañe las tuberías de refrigerante durante el transporte.

Atención

• Almacene las botellas cerradas.
• No sobrecargue el aparato.
• No abra la puerta más de lo que fuera necesario.
• No cubra las parrillas con hojas de aluminio o cualquier otro material que pudiese impedir una buena circulación del aire.
• Si la bodega de vino debe dejarse vacía durante un largo período, se sugiere desconectar el aparato y después limpiarla meticulosamente, dejar la puerta entreabierta para que el aire circule y prevenga la formación de mohos y olores.

ATENCIÓN: mantener este electrodoméstico alejado de cualquier sustancia que pueda causar ignición.

Límites de temperatura del ambiente de la sala

Al seleccionar una posición para su electrodoméstico, debe asegurarse de que el piso esté nivelado y firme, y que la habitación esté bien ventilada. Este dispositivo es adecuado para su funcionamiento en salas con una temperatura ambiente muy específica, esta clase climática se indica en la placa de características. La temperatura ambiente afecta la temperatura interior y la humedad de su bodega. Para un funcionamiento óptimo, la configuración de su bodega está diseñada para temperaturas ambiente de 23 ° C a 25 ° C.

CLASE	SÍMBOLO	RANGO DE TEMPERATURAS AMBIENTE (°C)
Extensión de temperaturas	SN	Desde +10 a+32
Temperatura	N	Desde +16 a+32
Subtropical	ST	Desde +16 a+38
Tropical	T	Desde +16 a+43

Esquema de empotramiento

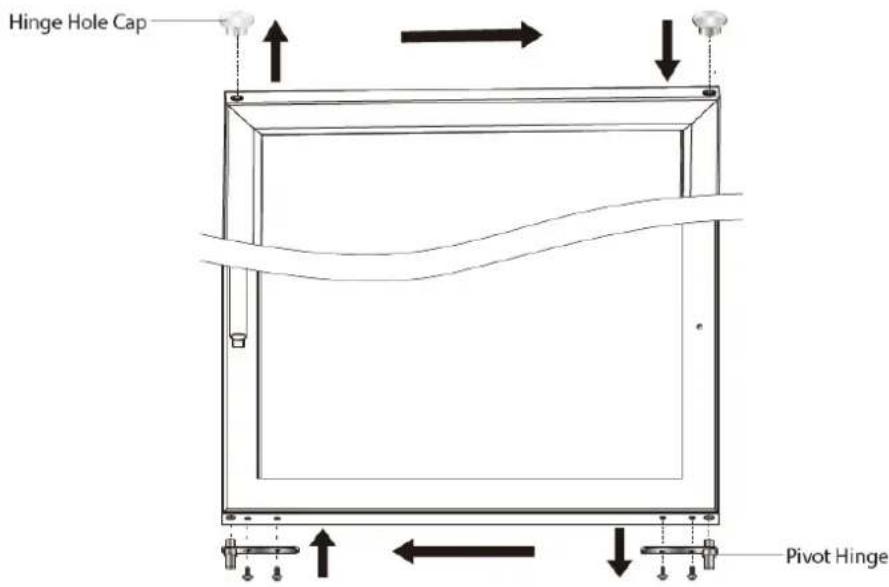

Inversion de la puerta

Si desea invertir el sentido de apertura de la puerta, que inicialmente abre de izquierda a derecha, proceda de la siguiente manera.

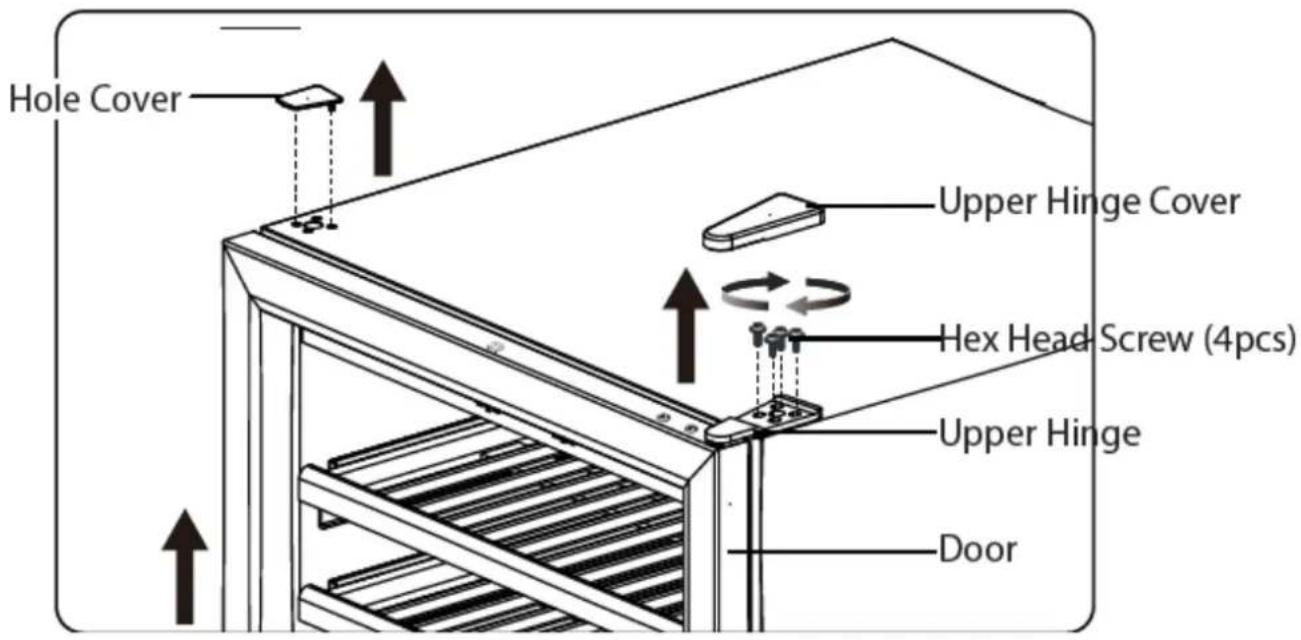

1. Retire la tapa del orificio y la tapa de la bisagra superior en la parte superior con un destornillador de cabeza plana. Retire la bisagra superior desatornillando los tornillos de cabeza hexagonal (4 piezas). Levante con cuidado la puerta de la bisagra inferior y déjela a un lado con cuidado. Es importante guardar la arandela de la bisagra en la parte superior de la bisagra inferior para volver a instalarla.

1. Mueva la tapa del orificio de la bisagra (en la parte superior de la puerta) del lado izquierdo al derecho. Mueva la "bisagra pivotante" (en la parte inferior de la puerta) de derecha a izquierda.

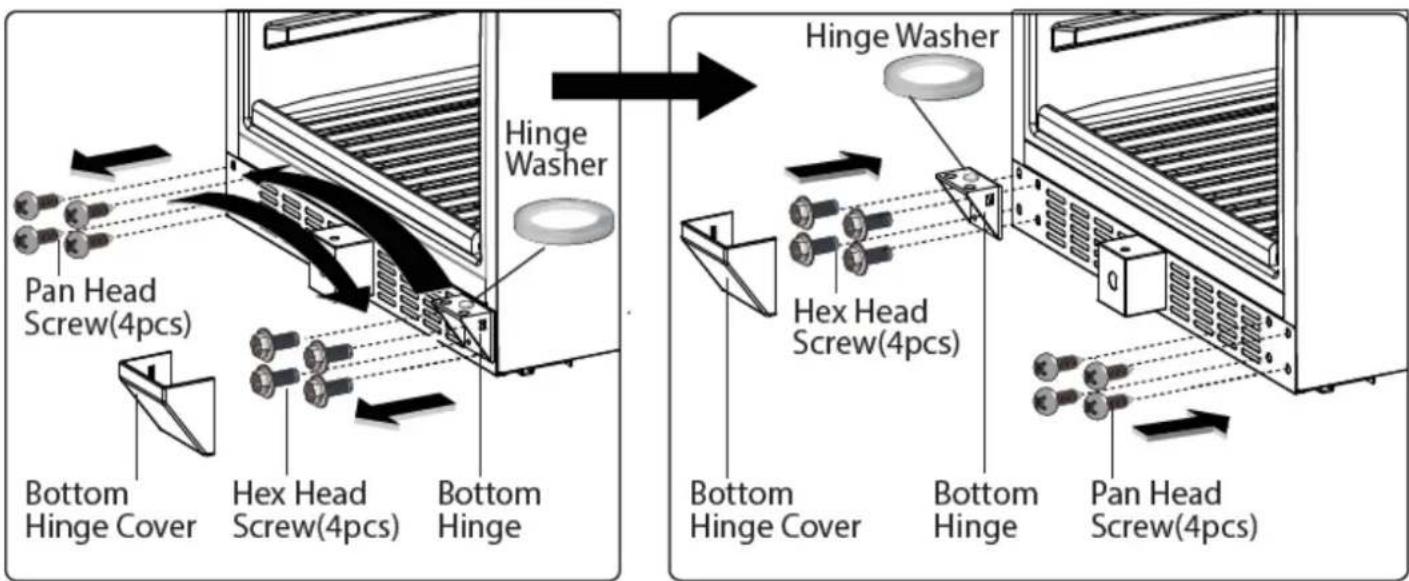

1. Retire la cubierta de la bisagra inferior levantándola suavemente con un destornillador plano pequeño. Retire la bisagra inferior desatornillando el tornillo de cabeza hexagonal (4 piezas). Desenrosque el tornillo de cabeza (4 piezas) del lado inferior izquierdo. Ahora mueva la bisagra inferior hacia el lado inferior izquierdo y atorníllela firmemente con los tornillos de cabeza hexagonal (4 piezas). Mueva los tornillos de cabeza (4 piezas) hacia el lado inferior derecho y atorníllelos.

1. Sostenga la puerta con cuidado, le recomendamos que una segunda persona lo ayude y la coloque encima de la bisagra inferior, asegúrese de que la "bisagra de pivote" esté en el lugar correcto y pase por la arandela de la bisagra. Inserte el pasador de la bisagra superior en la ubicación del "casquillo" superior derecho y asegúrelo con los tornillos de cabeza hexagonal (4 piezas). Cubra las bisagras superior e inferior con las cubiertas adecuadas. Cubra los orificios para los tornillos de la

Se recomienda instalar el electrodoméstico en un lugar donde la temperatura ambiente se encuentre entre 16 y 38°C. Si la temperatura ambiente es superior o inferior a las temperaturas recomendadas, el rendimiento de la unidad podría verse afectado y podría no ser posible obtener una temperatura entre 5-12°C/12-20°C. Si la temperatura ambiente está por encima o por debajo de las temperaturas recomendadas, el rendimiento del aparato puede verse afectado y puede que no sea posible alcanzar una temperatura entre 5-20 °C.

Ajuste de temperatura

A. Presione el botón ON/OFF durante 10 segundos para encender/apagar.
B. Pulsador de activación/desactivación de iluminación permanente.

• Cuando la iluminación se encienda su intensidad sea del 100%, pulsar sucesivamente para adaptar la intensidad de la iluminación 100%-75%-50%-25%-0%. La iluminación funciona en modo permanente, se apaga manualmente.
• El color de la iluminación es regulable entre ámbar (L1), blanco cálido (L2) y blanco frío (L3). Mantenga presionado el botón de luz durante 3 segundos para ingresar al modo de ajuste del color de la luz. La pantalla digital muestra L1/L2/L3, use las teclas "D" y "E" para seleccionar el color de su elección.
  C. Presione el botón durante 3 segundos para bloquear o desbloquear el panel de control. Un sonido que indica que el panel de control ha bloqueado o desbloqueado. Bajo la función de bloqueo, el ajuste de iluminación y temperatura no está disponible, solo se puede usar el botón ON/OFF.
  D. Botón para aumentar la temperatura configurada en 1°C.
  E. Tecla para disminuir la temperatura configurada en 1°C.
  F. Botón de selección de zona de temperatura. Presione el botón para seleccionar la zona de temperatura deseada, la zona seleccionada parpadeará, luego use los botones "D" y "E" para ajustar a la temperatura deseada. Cuando presiona las teclas "D" o "E" por primera vez, se muestra la temperatura previamente configurada.
  D+E. Tecla de acceso directo para seleccionar la unidad de temperatura entre Celsius °C y Fahrenheit °F. Mantenga presionadas las teclas durante 3 segundos para acceder a la configuración de la unidad de temperatura.

El panel de control muestra la temperatura mediante una pantalla digital. La temperatura mostrada es la temperatura establecida.

NOTA: durante el primer uso o después de encender la vinoteca después de un largo período de inactividad, la temperatura real no será inmediatamente la temperatura programada. De hecho, hay que esperar unas horas a que la vinoteca se caliente para tener una temperatura uniforme. Para evitar una condensación excesiva cuando la temperatura ambiente es superior a 28°C, no baje la temperatura por debajo de 7°C.

IMPORTANTE: después de desenchufar o apagar el dispositivo o después de un corte de energía, es imprescindible esperar 5 minutos antes de volver a encenderlo.

Ajuste de temperatura

Su vinoteca tiene dos compartimentos separados. La temperatura de cada compartimento es regulable entre 5 y 20°C, le aconsejamos configurar un compartimento entre +5 y +12°C, un rango adecuado para champagnes y vinos blancos, y el segundo compartimento entre +12 y +20°C C, gama ideal para conservar vinos tintos, o envejecer tus más bonitas botellas.

IMPORTANTE: es posible configurar simultáneamente 12°C en cada una de las zonas. Sin embargo, para un rendimiento óptimo, se recomienda seleccionar dos temperaturas diferentes. La diferencia máxima de temperatura entre las dos zonas es de 10°C. Siempre debes configurar la zona más fría en el compartimento superior y la zona más cálida en el compartimento inferior (ejemplo: 5°C arriba y 15°C abajo).

Alarmas de temperatura

Su dispositivo está equipado con una alarma de temperatura visual y audible. Si en la pantalla del panel de control aparecen los códigos de error HH y LL, verifica que no te encuentres en las siguientes situaciones:

- La puerta del aparato no está bien cerrada.

- El aparato se ha puesto en marcha en las últimas 24 horas o ha añadido una gran cantidad de biberones a la vez. En este caso es posible disponer de un mayor tiempo para alcanzar la temperatura solicitada. La temperatura ambiente inicial o el número de botellas instaladas en el dispositivo pueden influir en la temperatura interna.

De lo contrario, apague y desconecte su dispositivo y comuníquese con el Servicio de atención al cliente e infórmeles el código que se mostró.

Alarma de baja temperatura: la pantalla muestra "2"°C o "36"°F acompañada de una alarma audible. Presione brevemente el botón ON/OFF para detener la alarma. Consulte inmediatamente al servicio postventa o a su distribuidor.

Alarma de alta temperatura: la pantalla muestra “25”°C o “77”°F acompañada de una alarma audible. Presione brevemente el botón ON/OFF para detener la alarma. Consulte inmediatamente al servicio postventa o a su distribuidor.

Modo de ahorro de energía

Cuando el dispositivo está bloqueado puedes programar el modo de ahorro de energía.

Presione el botón de iluminación durante 3 segundos para activar este modo. Un pitido y la visualización del código LED8 indicarán que la pantalla está en modo de ahorro de energía.

Presione el botón ON/OFF cuando la pantalla esté en modo de ahorro de energía para poner el panel de control (retroiluminación de teclas) en modo de ahorro de energía.

Presione el botón ON/OFF nuevamente para cambiar al modo de ahorro de energía total.

Presione cualquier tecla para salir del modo de ahorro de energía.

6. EQUIPOS

Sistema de climatización

Según los especialistas, la temperatura ideal de conservación de los vinos es de aproximadamente 12°C, en una horquilla de 10 a 14°C. No se debe confundir con la temperatura de servicio, que varía según las peculiaridades de cada tipo de vino de 5 a 20°C.

Es especialmente importante evitar las variaciones bruscas de temperatura. Diseñado por especialistas y para enófilos, este aparato, a diferencia de un simple frigorífico, tiene en cuenta la sensibilidad de los grandes caldos a las variaciones bruscas de temperatura, garantizando un control para obtener una temperatura media constante.

Sistema antivibraciones

El compresor frigorífico está equipado con amortiguadores especiales (silent-blocks) y la cuba interior está aislada del armazón por una gruesa capa de espuma de poliuretano. Estas características permiten evitar la transmisión de vibraciones a los vinos.

Sistema antiultravioleta

La luz acelera el envejecimiento del vino. En nuestras vinotecas de puerta compacta, los vinos están protegidos de forma natural, siempre que no se abra la puerta con demasiada frecuencia. Este modelo con puerta acristalada ha sido objeto de un tratamiento especial, que filtra los nefastos rayos ultravioleta, por lo que los vinos están perfectamente protegidos.

Desescarche

La vinoteca está equipada con un ciclo automático de desescarche. Durante la parada del ciclo de refrigeración, las superficies refrigeradas del aparato se desescarchan de forma automática. El agua de desescarche así recuperada es evacuada hacia un depósito que se encuentra en la parte posterior del aparato, cerca del compresor. El calor que produce el compresor permite la evaporación del agua condensada que queda en el depósito.

Bandejas

- Para evitar el deterioro de la junta de la puerta, asegúrese de que la puerta esté bien abierta antes de retirar las bandejas para colocar o retirar las botellas.

Filtro de carbón activado

Su bodega está equipada con un filtro de cámara activa, asegura la renovación del aire dentro de la bodega y ayuda a prevenir la formación de moho y malos olores. Para garantizar su eficacia, cambie el filtro anualmente.

Para quitar el filtro:

o Sostenga el filtro de carbón y gírelo 90° hacia la izquierda o hacia la derecha.
o Tirar ligeramente para sacar el filtro de su ubicación.
o Tome un filtro nuevo y colóquelo en el lugar indicado.
o Sostenga el filtro de carbón y gírelo 90° hacia la izquierda o hasta que encaje en su lugar.

o El dispositivo está equipado con patas ajustables para poder ajustar la altura. ajustarse para nivelar el gabinete en superficies de piso irregulares.

o Recomendamos que dos personas realicen este procedimiento.

o La altura debe ajustarse antes de instalar el aparato en el nicho y debe ajustarse a una altura tal que el panel superior del

el dispositivo cabe exactamente debajo de la encimera de la cocina.

o Incline el dispositivo aproximadamente 60° para permitir el acceso con pies ajustables.

o Asegúrese de que el gabinete esté bien apoyado.

o Gire el pie a una posición adecuada para nivelar el gabinete.

o Repita estos pasos para los otros pies ajustables.

IMPORTANTE: Si el aparato no está nivelado, la puerta y el sello de la puerta pueden estar

afectado. IMPORTANTE: No mueva el aparato cuando las patas estén ajustadas en altura.

Las cantidades máximas de carga de botellas se indican a título orientativo, no son contractuales y permiten (al igual que la capacidad de los frigoríficos) tener una estimación rápida del tamaño del aparato.

Estas cantidades corresponden a unas pruebas realizadas con una botella estándar: la botella tipo «bordelesa ligera de 75 cl» (la normalización reconoce para cada forma de botella un origen geográfico: bordelesa, borgoñona, provenzal, etc., y un tipo: tradición, pesada, ligera, flauta, etc., cada uno con diámetros y alturas diferentes).

En realidad, se podrían colocar, en un caso extremo, más botellas en apilado monotipo y sin bandejas, pero una «vinoteca variada» se compone de una gran variedad de botellas y el aspecto «práctico» de la gestión diaria de una vinoteca limita su carga. Por tanto, probablemente coloque usted una carga algo menor que la cantidad máxima indicada.

Tipos de botellas:

Aquí tenemos 4 tipos de botellas de 75 cl, borgoñonas y bordelesas, de dimensiones diferentes. Existen otros muchos otros tipos, de tamaño y forma diferentes. Puede observar las diferencias de colocación según la altura de las botellas, el diámetro y la manera de cruzarlas.

Por ejemplo, si cargamos una vinoteca exclusivamente con botellas de tipo Borgoña, observaremos que nos quedamos aproximadamente un 30% por debajo de la cantidad inicial calculada a partir de las botellas de tipo Burdeos.

Capacidad anunciada

La capacidad anunciada es la capacidad máxima calculada con un número definido de estantes, que varía según el modelo. Este estándar se calcula con botellas de 75cl del tipo tradicional de Burdeos. Cualquier otro tipo de tamaño de botella y la adición de estantes reducirá considerablemente la capacidad de almacenamiento.

A continuación se muestra el plan de carga con la máxima capacidad anunciada.

La capacidad de su bodega se mide según la norma EN62552.

Ejemplos de temperaturas de servicio

A tener en cuenta en las degustaciones para no perderse la riqueza de los aromas de los vinos.

Grandes vinos de Burdeos – Tintos	16 – 17°C
Grandes vinos de Borgoña – Tintos	15 – 16°C
“Grands crûs” de vinos blancos secos	14 – 16°C
Tintos ligeros, afrutados, jóvenes	11 – 12°C
Rosados de Provenza, vinos jóvenes	10 – 12°C
Blancos secos y vinos tintos de la tierra	10 – 12°C
Vinos blancos de la tierra	8 – 10°C
Champanes	7 – 8°C
Vinos licorosos	6°C

8. MANTENIMIENTO

Antes de limpiar el aparato (operación que se debe realizar regularmente), desconéctelo retirando el cable de alimentación de la toma de corriente o desconectando el fusible del que dependa.

Antes de la primera utilización y de forma regular, aconsejamos que limpie el interior y el exterior (cara delantera, laterales y parte superior) con una mezcla de agua tibia y un detergente suave. Aclare con agua limpia y deje que se seque completamente antes de volver a conectarlo. No utilice disolventes ni agentes abrasivos.

Al encender el aparato por primera vez, pueden producirse olores residuales. En ese caso, ponga a funcionar el aparato en vacío durante unas horas con la temperatura más fría. El frío eliminará estos posibles olores

¿Qué hacer si se produce un corte de electricidad?

La mayoría de los cortes de electricidad se resuelven en poco tiempo. Un corte de 1 o 2 horas no afectará a la temperatura de su vinoteca. Para proteger los vinos durante los cortes de electricidad, abra la puerta lo menos posible. En caso de cortes más prolongados, adopte las medidas necesarias para proteger los vinos.

- Si el aparato está desconectado, apagado o se ha producido un corte de electricidad, debe esperar de 3 a 5 minutos antes de volver a encenderlo. Si intenta encenderlo antes de ese tiempo, el compresor únicamente se pondrá a funcionar al cabo de 3 o 5 minutos (si la temperatura lo requiere).

- Al encender el aparato por primera vez tras una parada prolongada, en el momento del encendido es posible que las temperaturas seleccionadas no se correspondan con las que se muestran. Esto es normal. Se debe esperar unas horas para que estas recuperen la estabilidad.

Período de vacaciones

• Vacaciones cortas: deje la vinoteca funcionando durante las vacaciones de menos de tres semanas.
• Vacaciones largas: si el aparato no se va a usar durante varios meses, retire todos los elementos y apague el aparato. Limpie y seque el interior a fondo. Para prevenir los olores y la formación de moho, deje la puerta ligeramente abierta: dejándola bloqueada abierta si es necesario.

Si debiese desplazar la bodega de vino

• Saque todas las botellas que estén en la cuba y fije los elementos móviles.
• Para evitar dañar los tornillos de puesta a nivel de los pies, atornílelos a fondo en su base.
• Almacénelo con la puerta cerrada.
• Desplace el aparato en posición vertical.
• Protéjalo con mantas o cualquier otra protección similar.

9. EN CASO DE AVERÍA

A pesar de todo el cuidado que ponemos en la fabricación de nuestros productos, las averías no se pueden descartar completamente. Antes de ponerse en contacto con el servicio posventa de su distribuidor, compruebe que:

• La toma de corriente está conectada
• No se ha producido un corte de electricidad
• La avería no tenga su origen en alguna de las situaciones descritas en el cuadro que figura al final de este manual

IMPORTANTE: si el cable de alimentación que se incluye está deteriorado, debe ser sustituido por el fabricante o por un servicio autorizado por la marca o por el distribuidor. En cualquier caso y para evitar cualquier riesgo de lesión, el cable lo debe sustituir personal cualificado.

SI ESTAS REVISIONES NO DAN RESULTADO, PÓNGASE EN CONTACTO CON EL SERVICIO POSVENTA DE SU DISTRIBUIDOR.

¡ATENCIÓN!

¡Desconecte la toma mural antes de realizar cualquier operación de limpieza o reparación!

10. PIEZAS DE REPUESTO Y SERVICIO POSTVENTA

Las piezas de repuesto estéticas y funcionales según el REGLAMENTO (UE) 2019/2019 (Anexo II, punto 3.), se ponen a disposición de los reparadores profesionales y de los usuarios finales durante un periodo de 7 años o de 10 años (Lista en el Anexo II, punto 3.a.1 y 3.a.2) después de la puesta en el mercado de la última unidad del modelo. La lista de piezas de recambio y el procedimiento para pedirlas (acceso profesional / acceso privado) están disponibles en el siguiente sitio web: www.interfroidservices.fr o por correo en la siguiente dirección FRIO - Interfroid Services, 143 Bd Pierre Lefaucheux - 72230 ARNAGE

Para otras piezas de repuesto funcionales no especificadas en el reglamento de la UE 2019/2019, están disponibles durante un período de 10 años.

Todas las bodegas FRIO se benefician de una garantía de funcionamiento de las piezas de 1 año.

El reglamento de la UE 2019/2019 y sus anexos están disponibles en la web europea eur-lex.europa.eu

11. SOLUCIÓN DE PROBLEMAS

Usted mismo puede resolver muchos problemas sencillos de la vinoteca sin recurrir al servicio postventa. Consulte las siguientes sugerencias:

PROBLEMA	CAUSA POSIBLE
La bodega no se enciende	La toma no está conectadaEl fusible de su instalación eléctrica ha saltado
La bodega no enfría lo suficiente	Controle la temperatura elegidaLa temperatura externa supera a la temperatura de uso de la bodegaLa bodega se abre con mucha frecuenciaLa puerta no está bien cerradaLa junta de la puerta no es estanca
El compresor arranca y se para con frecuencia	La temperatura externa es elevadaSe ha puesto una gran cantidad de botellas en la bodegaLa bodega se abre con mucha frecuenciaLa puerta no está bien cerradaEl regulado no se ha realizado correctamenteLa junta de la puerta no es estanca
La luz no funciona	La toma no está conectadaEl fusible de su instalación eléctrica ha saltadoEl LED está fuera de servicio, póngase en contacto con su servicio postventaEl botón de la luz esta en parada
Vibraciones	Controle y asegúrese de que la bodega se encuentra bien nivelada
La bodega parece hacer un poco de ruido	El panel de control está averiadoUn ruido semejante al del agua que circula se produce por el gas refrigerante, lo que es normaAl final del ciclo del compresor puede que se oiga un ruido de agua que circulaLas contracciones y expansiones de las paredes internas pueden provocar chasquidosLa bodega no se encuentra nivelada
La puerta no cierra bien	La bodega no se encuentra niveladaLa junta de la puerta está sucia o deterioradaLas bandejas no están bien colocadasUna parte del contenido impide que la puerta se cierre.
Error de pantalla LED	Mala calidad de la pantallaEl valor de temperatura no aparecePóngase en contacto con su servicio postventa
Los ventiladores no funcionan	El panel de control debe ser sustituido por un profesional del servicio postventa
Código de error «LL» o «HH»	La sonda de temperatura presenta fallosPóngase en contacto con su servicio postventa

Sustitución de la LÁMPARA de iluminación

Este aparato está compuesto por diodos electroluminiscentes (LED). Este tipo de diodo no puede ser cambiado por el usuario. La duración de estos LED es la suficiente para que no deba realizarse ningún cambio. Si, a pesar de todo el esfuerzo puesto en la fabricación de su vinoteca los LED resultaran defectuosos, póngase en contacto con su servicio post-venta para una eventual intervención.

Este electrodoméstico está marcado conforme a la Directiva europea 2019/290/CE relativa a los residuos de aparatos eléctricos y electrónicos (RAEE). Al garantizar que este producto se deseche de manera correcta, se está ayudando a impedir que existan posibles consecuencias negativas para el entorno y la salud humana, lo que podría estar causado de otro modo por un manejo inadecuado de los residuos de este producto.

El símbolo del contenedor de basura tachado que figura en el aparato indica que, al final de su vida útil, este producto deberá tratarse de forma separada de los demás residuos domésticos. Por tanto se deberá trasladar a un centro de recogida selectiva para aparatos eléctricos y/o electrónicos, o si adquiere un aparato equivalente, al distribuidor del aparato nuevo.

El usuario es responsable de trasladar el aparato, al final de su vida útil, al centro de recogida apropiado. Una recogida selectiva y adecuada, con el fin de que el aparato sea reciclado, tratado y eliminado de forma respetuosa con el medio ambiente, contribuye a evitar los posibles efectos negativos sobre el medio ambiente y la salud, y favorece el reciclaje de los materiales que componen el producto.

Para obtener información más detallada sobre los sistemas de recogida disponibles, diríjase al servicio local de eliminación de residuos o a la tienda donde adquirió el aparato.

13. ADVERTENCIA

Con el fin de mejorar constantemente nuestros productos, nos reservamos la posibilidad de modificar las características técnicas sin aviso previo.

Las garantías de los productos de la marca AVINTAGE son proporcionadas de forma exclusiva por una serie de distribuidores que nosotros seleccionamos. Ningún elemento del presente manual podrá interpretarse como una garantía adicional.

FRIO ENTREPRISE no asume ninguna responsabilidad por los errores u omisiones técnicas y de redacción en el presente manual.

Documento no contractual.

Liquido refrigerante
