Tipo de producto	Ventilador de baño
Marca	Broan
Modelo	XB110L1
Categoría	Ventilador
Flujo de aire	110 CFM (pies cúbicos por minuto)
Nivel de sonido	2,5 sones (silencioso)
Dimensiones de la carcasa	9,5 x 9,5 x 4,5 pulgadas (24,1 x 24,1 x 11,4 cm)
Dimensiones de la rejilla	10 x 10 pulgadas (25,4 x 25,4 cm)
Peso	1,4 kg (3,1 lb)
Alimentación	120 V, 60 Hz, 0,4 A
Potencia absorbida	48 W
Instalación	Montaje en techo o pared
Diámetro del conducto	4 pulgadas (10,2 cm) redondo
Material	Acero pintado y plástico ABS
Color	Blanco
Función principal	Extracción de aire y ventilación
Control	Interruptor de pared separado (no incluido)
Tipo de motor	Motor centrífugo de inducción, lubricado de por vida
Garantía	3 años
Mantenimiento	Limpieza semestral de la rejilla y las aspas
Limpieza	Aspirado con aspiradora o paño húmedo
Seguridad	Usar un circuito protegido por disyuntor diferencial (GFCI)
Certificaciones	ETL, Energy Star
Piezas de repuesto	Motor, rueda, rejilla, interruptor (disponibles)
Reparabilidad	Motor y rueda reemplazables individualmente

Preguntas frecuentes - XB110L1 BROAN

¿Cómo instalar el ventilador Broan XB110L1?

Corte la alimentación eléctrica en el panel principal. Retire el ventilador antiguo si es necesario. Fije la carcasa al techo con tornillos. Conecte el conducto de evacuación de 4 pulgadas. Conecte los cables eléctricos (negro a fase, blanco a neutro, verde/amarillo a tierra). Instale la rejilla encajándola. Restablezca la corriente y pruebe.

¿Cómo limpiar el ventilador?

Apague y desconecte el ventilador. Retire la rejilla desencajándola. Limpie la rejilla y las aspas con un paño húmedo o una aspiradora. No use productos abrasivos. Deje secar antes de volver a montar.

¿Qué hacer si el ventilador hace ruido?

Verifique que los tornillos de montaje estén apretados. Limpie las aspas y el motor. Asegúrese de que el conducto no esté obstruido. Si el ruido persiste, el motor puede estar defectuoso y debe reemplazarse.

¿Cómo reemplazar el motor del ventilador?

Corte la alimentación. Retire la rejilla. Desconecte el conducto si es necesario. Desatornille el motor de la carcasa. Desconecte los cables de conexión. Instale el nuevo motor siguiendo el orden inverso. Vuelva a montar la rejilla y restablezca la corriente.

¿Cuál es el flujo de aire del modelo XB110L1?

El flujo de aire es de 110 CFM (pies cúbicos por minuto), lo que es adecuado para un baño de hasta aproximadamente 9 m².

¿Se puede instalar el ventilador en una ducha?

Sí, pero solo si el circuito está protegido por un GFCI (disyuntor diferencial) y la instalación cumple con los códigos eléctricos locales. El ventilador debe montarse fuera del alcance directo del agua.

¿Puedo añadir un regulador de velocidad?

No, este modelo no está diseñado para usarse con un regulador de velocidad. Use solo un interruptor ON/OFF estándar.

¿Cuál es el tamaño del conducto necesario?

El diámetro del conducto debe ser de 4 pulgadas (10,2 cm) redondo. Un conducto más pequeño o más largo reduciría el rendimiento.

¿El ventilador viene con un interruptor?

No, el interruptor de pared no está incluido. Debe comprar uno por separado (encendido simple).

¿Cómo saber si el ventilador funciona correctamente?

Coloque una hoja de papel contra la rejilla: debe ser sostenida por la succión. Si no es así, verifique el conducto y el motor.

MANUAL DE USUARIO XB110L1 BROAN

Instalador: entregue esta guía al dueño de casa.

Registre su producto en línea en el sitio www.broan.com/register.

X1 I Ventilador para ventilación con una única velocidad, con iluminación regulable

GUÍA PARA LA INSTALACIÓN

Instalación sencilla tanto en construcciones nuevas como en modernizaciones

Tabla de contenido

Advertencias y precauciones 2

Instalación típica 2

Instalación en una construcción nueva 3

Instalación en modernizaciones 7

Funcionamiento 12

Limpieza y mantenimiento 12

Identificación y solución de fallas 12

Repuestos 13

Garantía 13

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, SHOCK ELÉCTRICO O DAÑOS A LAS PERSONAS, RESPETE LAS SIGUIENTES INSTRUCCIONES:

1. Utilice esta unidad sólo para el uso que describe el fabricante. Si tiene alguna pregunta, comuníquese con el fabricante a la dirección o al número de teléfono que aparece en la garantía.
2. Antes de realizar el servicio o de limpiar la unidad, corte el suministro eléctrico en el panel de servicio y bloquee el servicio desconectando los medios que evitan que se conecte la energía en forma accidental. Cuando no se puedan bloquear los medios que desconectan el servicio, coloque un dispositivo de alarma importante, como por ejemplo una etiqueta, en el panel de servicio.
3. Las tareas de instalación y el cableado eléctrico deben ser realizados por una persona/personas calificada/s según lo establecen todos los códigos y las normas aplicables, entre los que se incluyen códigos y normas para las construcciones con calificación contra incendios.
4. Se requiere suficiente aire para una correcta combustión y escape de gases a través del regulador de tiro (chimenea) del equipo que funciona a combustible para evitar contracorrientes. Siga las indicaciones del fabricante del equipo de calefacción y las normas de seguridad como las publicadas por la Asociación Nacional de Protección contra Incendios (NFPA) y la Sociedad Estadounidense de Ingenieros en Calefacción, Refrigeración y Aire Acondicionado (ASHRAE) y las autoridades locales regulatorias.
5. Al cortar o perforar las paredes o los techos, no dañe el cableado eléctrico u otros servicios que no se encuentran a la vista.
6. Los ventiladores conectados a conductos siempre deben tener ventilación hacia el exterior.
7. Use solamente un interruptor de ENCENDIDO/APAGADO, un temporizador mecánico o un control de relé-interruptor.
8. La unidad sólo debe conectarse a un circuito de alimentación protegido por un interruptor de circuito para fallas con conexión a tierra (ICFT).
9. Esta unidad debe estar conectada a tierra.

PRECAUCIÓN

1. Sólo debe utilizarse para ventilación general. No utilizar para ventilar materiales y vapores peligrosos o explosivos.
2. Este producto está diseñado para instalarse en techos con una pendiente de hasta 12/12 (ángulo de 45 grados). El conector del conducto debe estar orientado hacia arriba. NO MONTAR ESTE PRODUCTO SOBRE LA PARED.
3. Para evitar daños en los cojinetes del motor y/o impulsores desbalanceados y ruidosos, mantenga el rociado para los paneles de yeso, el polvo de la construcción, etc., lejos de la unidad eléctrica.
4. Lea la etiqueta con las especificaciones del producto para obtener más información y conocer los requisitos.

NO UTILIZAR EN UN ÁREA DONDE SE COCINA
No instalar sobre o dentro de esta área

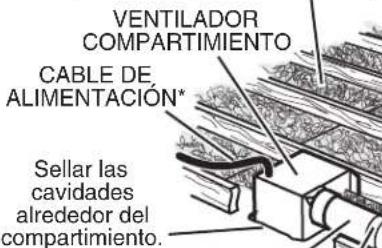

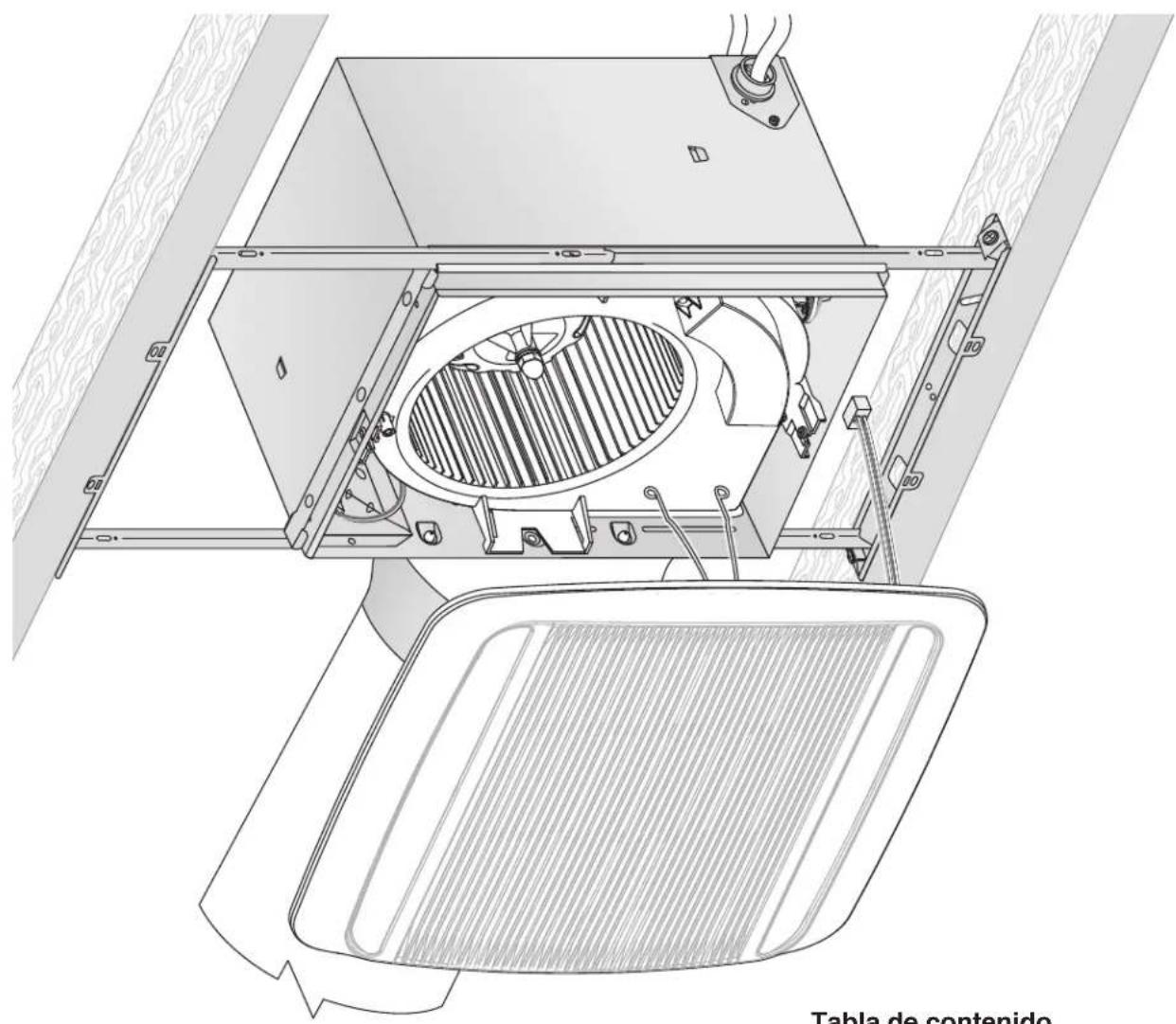

Instalación típica

- La instalación es similar para:

Vigas

Vigas en forma de I

Cerchas

AISLACIÓN* (Colocar alrededor y sobre el compartimiento para el ventilador).

*Comprar por separado.
Sellar las uniones del conducto con cinta.

- Se adapta a la construcción de un techo de 5 cm x 20 cm (2 x 8 pulg.)

- Ajustar sin límite la posición del ventilador entre las vigas a una distancia de 35,5 cm a 61 cm (14 a 24 pulg.) del centro.

Los conductos desde este ventilador hacia el exterior del edificio tienen un gran efecto sobre el flujo de aire, el ruido y el uso de energía del ventilador. Utilice el tramo de conductos más corto y recto posible para obtener un desempeño óptimo y evite instalar el ventilador con conductos menores que los recomendados. El aislamiento alrededor de los conductos puede reducir la pérdida de energía e inhibir el desarrollo de moho. Los ventiladores instalados en conductos existentes podrían no obtener el flujo de aire nominal.

Para un mejor desempeño, se recomienda utilizar conductos metálicos redondos y rígidos de 6 pulg. (15.2 cm).

Instalación en una construcción nueva

Herramientas necesarias

• Destornillador eléctrico con punta Phillips
  • Destornillador Phillips
• Destornillador de cabeza plana
• Pinza
• Pelacable para la aislación de los cables
• Pinza cortacable

Materiales necesarios

• Conducto circular de metal de 6 pulg. recomendado para un mejor rendimiento.
  Se acepta el uso de otro tipo de conducto pero esto puede afectar el rendimiento.
• Capuchón para tejado o de pared (se recomienda utilizar uno con regulador de tiro incorporado)
• Cinta para sellar las conexiones de los conductos
• Cables y accesorios eléctricos en cumplimiento de la normativa local

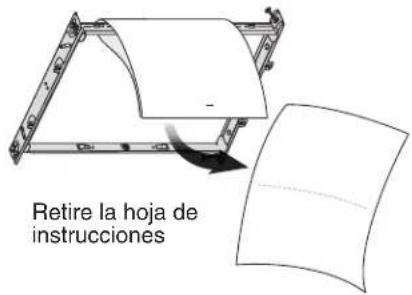

1 Retire el envase

La bolsa de las piezas contiene una placa metálica y seis (6) pernos

Retire la máscara del envase. Consulte el Paso 6.

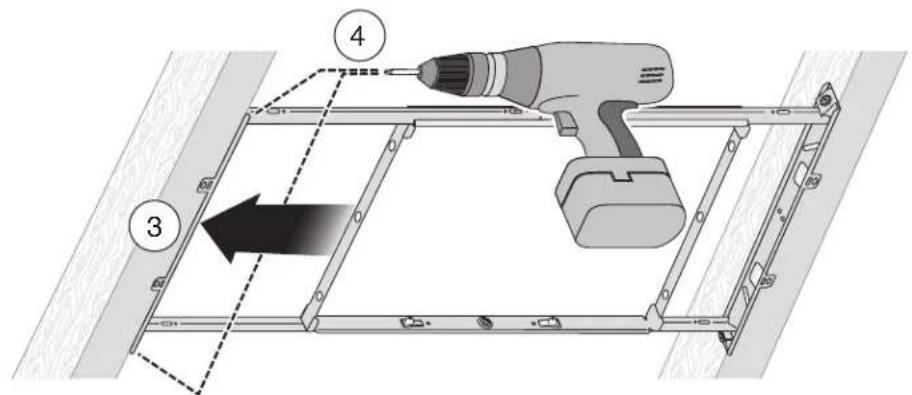

2 Instale el bastidor de montaje

Instalación en una construcción nueva

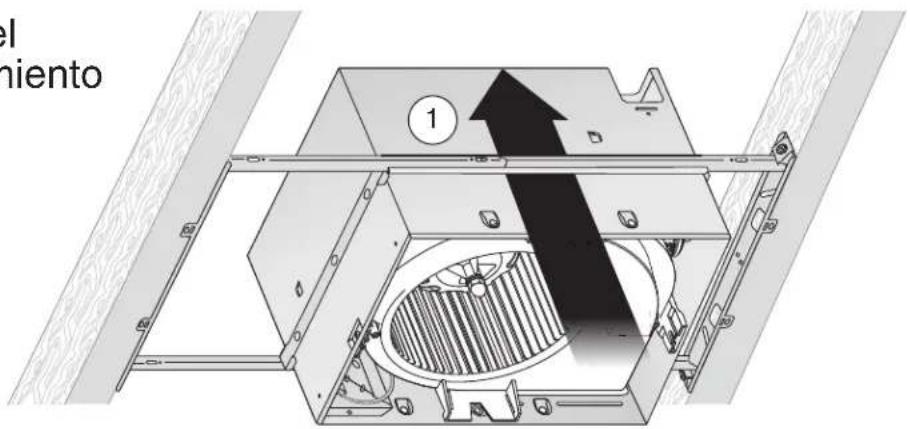

3 Coloque el compartimiento a presión y asegúrelo

Ubique el compartimiento entre las vigas y ajuste el canal a ambos lados del bastidor de montaje para que el compartimiento quede asegurado en su lugar. No ajuste el compartimiento.

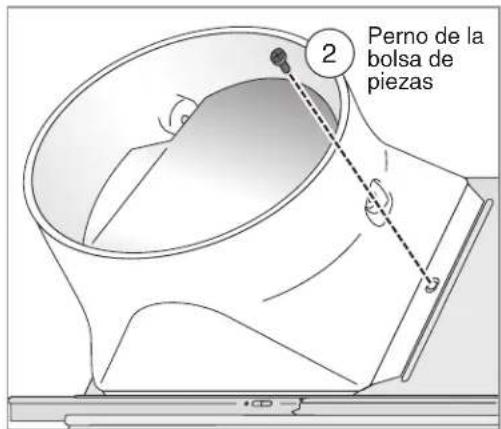

4 Fije el conector del conducto y los conductos

Instalación en una construcción nueva

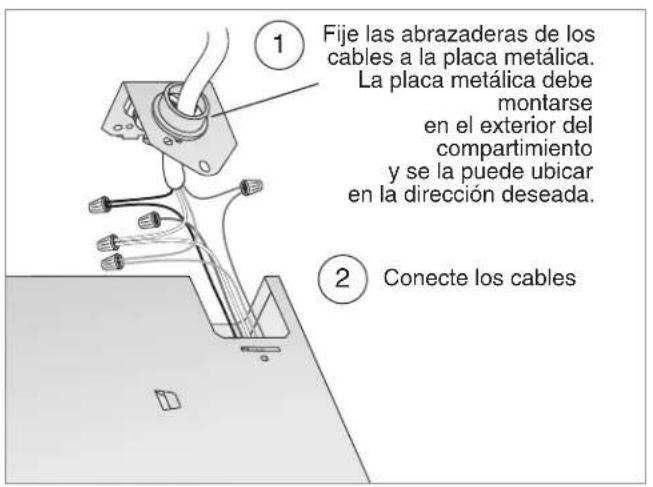

5 Conecte los cables e instale la placa metálica

• Extienda un cableado eléctrico de 120 VCA hasta el sitio de la instalación.
• Utilice conectores aprobados por UL para asegurar el cableado hasta la placa metálica que se incluye en la bolsa de piezas.

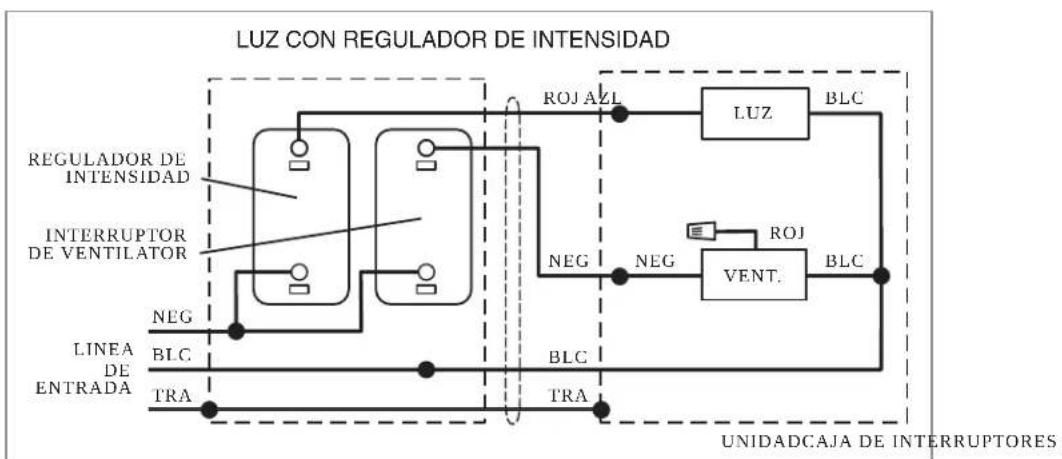

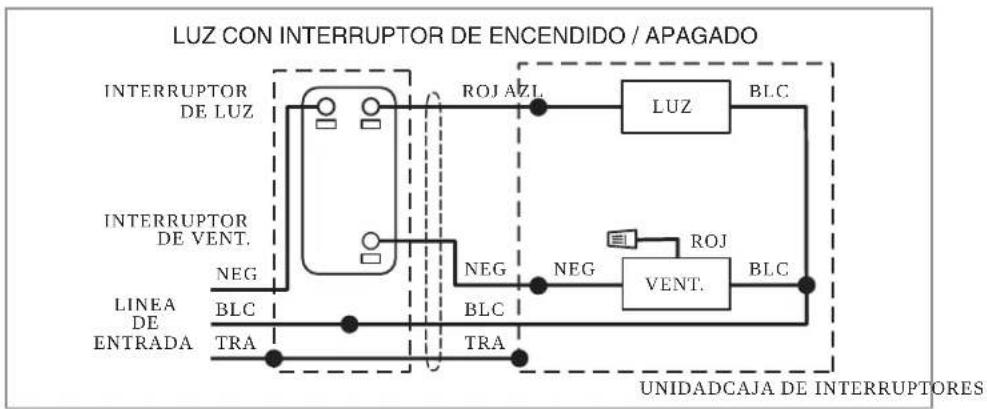

• Conecte los cables como se muestra en el diagrama de cableado.

Instalación en una construcción nueva

6 Introduzca la máscara y acondicione el techo

• Instale el material del techo.
• Corte alrededor del compartimiento.

PRECAUCIÓN

PARA PREVENIR DAÑOS EN EL MOTOR/CONTROL: Si el motor estaba desconectado, se debe desconectar la electricidad (vea la página 2, ADVERTENCIA, punto 2) antes de insertar los enchufes del motor en el conjunto de control.

La máscara protege la unidad durante la construcción. Retírela antes de instalar la rejilla.

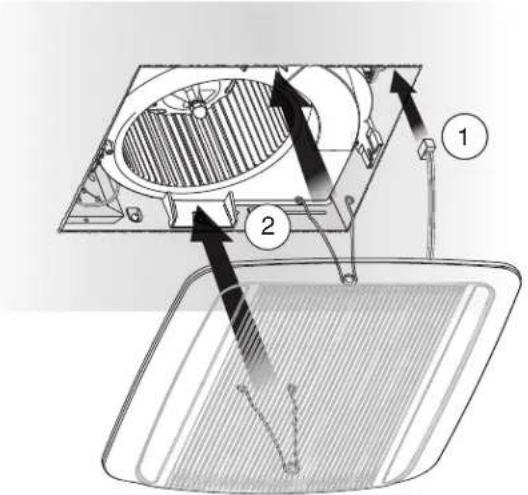

7 Instale la rejilla

Instalación en modernizaciones

Herramientas necesarias

• Destornillador eléctrico con punta Phillips
• Destornillador Phillips
• Destornillador de cabeza plana
• Pinza
• Pelacable para la aislación de los cables

• Pinza cortacable

• Regla
  • Lápiz

• Sierra para paneles de yeso
  • Martillo de orejas o palanca
  • Cuchillo multiuso

Materiales necesarios

• Cinta para sellar las conexiones de los conductos
• Los conductos rígidos existentes requerirán el agregado de tramos cortos de un conducto flexible
• Cables y accesorios eléctricos en cumplimiento de la normativa local

1 Retire el envase

La bolsa de las piezas contiene una placa metálica y seis (6) pernos

Retire la máscara del envase. Consulte el Paso 12.

2 Desconecte el suministro de energía ADVERTENCIA

Antes de retirar el ventilador existente, desconecte el suministro eléctrico en el panel de servicio y bloquee el servicio desconectando los medios para evitar que se active el suministro de energía en forma accidental. Cuando no se puedan bloquear los medios que desconectan el servicio, coloque un dispositivo de alarma importante, como por ejemplo una etiqueta, en el panel de servicio.

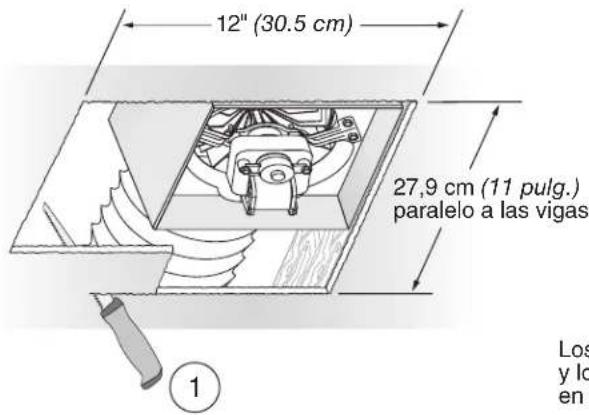

3 Aumente la abertura del techo y retire el ventilador existente

Los conductos existentes y los cables permanecerán en su sitio

4 Verifique el cableado Verifique el cableado existente para a

Verifique el cableado existente para asegurarse de que no esté dañado. En caso de determinar algún daño, NO CONTINÚE CON LA INSTALACIÓN de este producto. Comuníquese con la(s) persona(s) calificada(s) para realizar la reparación.

Instalación en modernizaciones

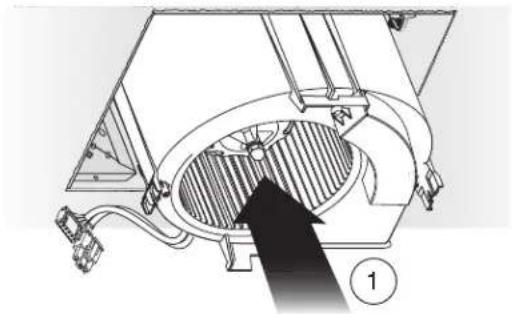

5 Retire el conjunto del ventilador

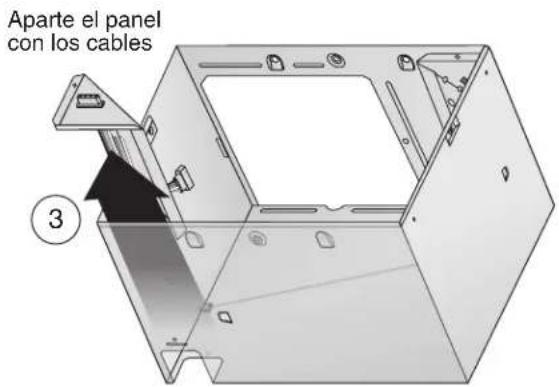

6 Retire el panel con los cables

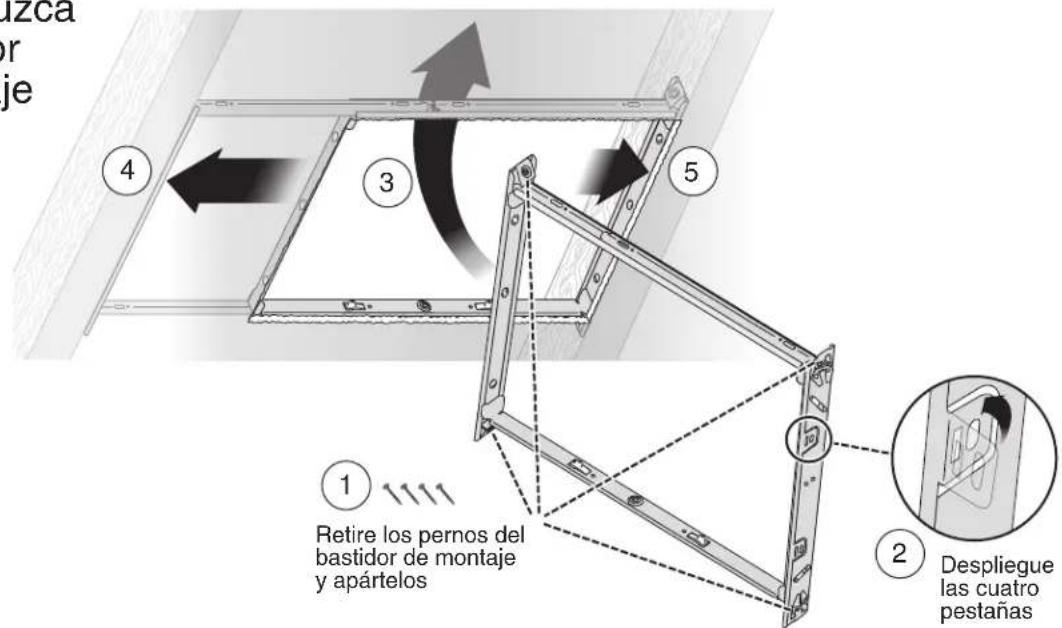

7 Introduzca el bastidor de montaje

Instalación en modernizaciones

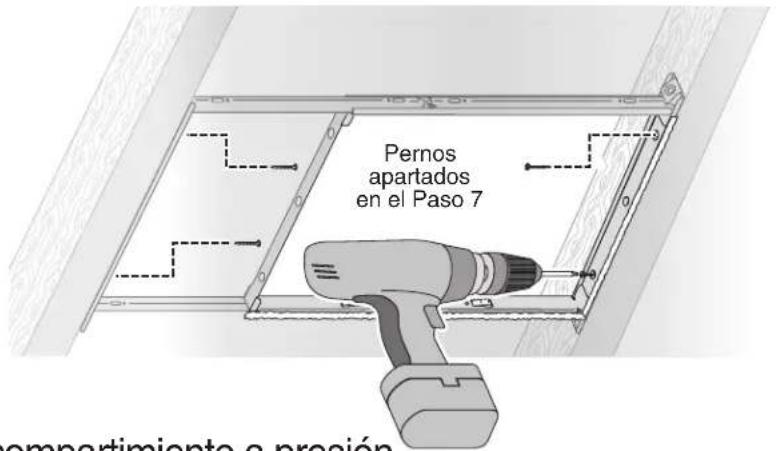

8 Asegure el bastidor de montaje

9 Coloque el compartimiento a presión

10 Fije el conector del conducto y los conductos

Instalación en modernizaciones

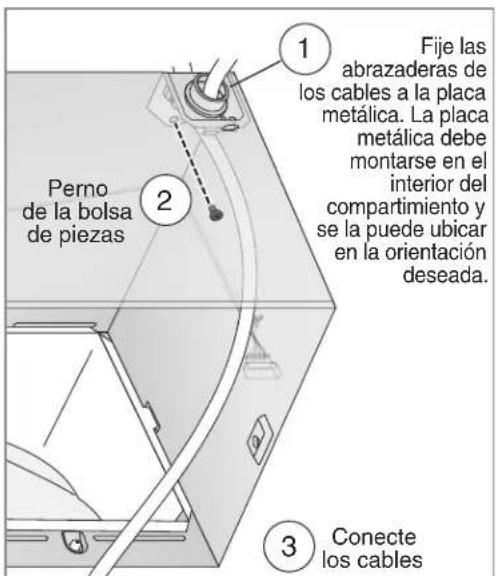

11 Instale la placa metálica, conecte los cables y reinstale el panel de cableado

• Utilice conectores aprobados por UL para asegurar el cableado hasta la placa metálica que se incluye en la bolsa de piezas.
• Conecte los cables como se muestra en el diagrama de cableado.
• No utilice un regulador de intensidad para hacer funcionar la luz.

Instalación en modernizaciones

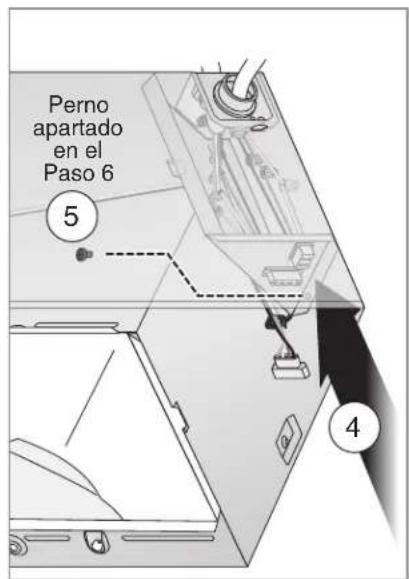

12 Reintroduzca y asegure el conjunto del ventilador

PRECAUCIÓN ⚠️ ⚣️

PARA PREVENIR DAÑOS EN EL MOTOR/CONTROL:

Debe desconectar la electricidad (vea la página 2, ADVERTENCIA, punto 2) antes de insertar los enchufes del motor en el conjunto de control.

Si fuera necesario efectuar reparaciones en el techo, coloque la máscara en el compartimiento después de asegurar el conjunto del ventilador. Consulte el Paso 6 de Instalación en una construcción nueva. Retire la máscara antes de instalar la rejilla.

13 Instale la rejilla

ADVERTENCIA ¿es de realizar el servicio o de limpiar la unidad, corte el suministro eléctrico en el panel de servicio y bloquee el servicio desconectando los medios que evitan que se conecte la energía en forma accidental. Cuando no se puedan bloquear los medios que desconectan el servicio, coloque un dispositivo de alarma importante, como por ejemplo una etiqueta, en el panel de servicio.

Funcionamiento

Funcionamiento del ventilador

Utilice el interruptor de encendido/apagado (ON/OFF) para hacer funcionar este ventilador.

Es normal que este ventilador para tomar aproximadamente 5 segundos para empezar a correr después de que se encienda.

Funcionamiento de las luces

El ventilador y la luz se pueden accionar independientemente, usando interruptores separados. La luz puede ser operada con un interruptor de atenuador. Vea los diagramas de cableado.

Limpieza y mantenimiento

PRECAUCIÓN ⚠️ ⚣️

PARA PREVENIR DAÑOS EN EL MOTOR/CONTROL:

NO retire el enchufe del motor para detener el giro del motor. La electricidad debe estar desconectada (vea la ADVERTENCIA anterior) antes de retirar o insertar el enchufe del motor en el conjunto de control.

Limpieza

Para un funcionamiento silencioso y eficiente, una vida útil prolongada y una atractiva apariencia, retire la rejilla y aspire el interior de la unidad con un accesorio en forma de cepillo para eliminar el polvo.

El motor siempre permanecerá lubricado y no será necesario lubricarlo. Si los cojinetes del motor produjeran demasiado ruido o ruidos inusuales, reemplace el conjunto del control y el motor.

Identificación y solución de fallas

Síntoma: El ventilador no funciona.

• Verifique la presencia de un fusible o interruptor abierto en el panel de servicios del edificio.
• Verifique que las dos (2) conexiones del motor y del control estén bien unidas.
• Verifique que el ventilador centrífugo gire libremente.

Síntoma: El ventilador funciona en forma errática.

- Verifique que el ventilador centrífugo esté fijo al eje del motor y que ambos giren libremente.

Síntoma: El ventilador genera ruidos.

• Verifique que el regulador de tiro para la contracorriente en el conector del conducto del ventilador gire libremente. Los pernos que se utilizan para fijar el conducto al conector del conducto pueden estar evitando que se abra el regulador de tiro.
• Verifique que el regulador de tiro para la contracorriente en el capuchón de la pared o del tejado gire libremente. A menudo, estos reguladores se pintan por error y se cierran o se obstruyen por los residuos de aves e insectos.

Repuestos

Nro de Nro de artículo pieza Descripción

1 97018349 Bastidor de montaje
2 97018721 Placa metálica y pernos
3 97018382 Compartimiento
4 97020893 Conjunto de panel de cableado/arnés
5 1102584 Montaje de control y motor (XB50L1)
1102585 Conjunto de control y motor (XB80L1)
1102586 Conjunto de control y motor (XB110L1)
6 97018331 Conector del conducto - 6 pulg.
7 99111513Adaptador de 6 a 4 pulg.
(sólo en los modelos XB50L1 y XB80L1)
8 99020301 Ventilador centrífugo
9 97019371 Conjunto de desplazamiento (XB50L1, XB80L1)
97018768 Conjunto de desplazamiento (XB110L1)
10 97020827 Conjunto de la rejilla (incluye 11, 12)
11 99140208 Resorte de la rejilla (se requieren 2)
12 99111711 Lente (se requieren 2)
13 99271625 Controlador de DEL

Garantía

Garantía llimitada para las luces/ventllador para ventilación Broan

PERÍODO DE LA GARANTÍA: Broan le garantiza al comprador consumidor original de su luz/ventilador para ventilación Broan (el "Ventilador") que su ventilador

(a excepción de lámparas/lamparillas) nono presentará defectos de material o de mano de obra durante un periodo de tres (3) años a partir de la fecha de la compra original. La garantía para las lámparas/lamparillas que vienen con el Ventilador es de un (1) año y no cubre la rotura de las mismas. Esta garantía no cubre accesorios tales como controles de velocidad que pueden adquirirse por separado y que se instalan con el Ventilador.

El período de garantía limitada para los repuestos y para los Ventiladores reparados o reemplazados bajo esta garantía limitada continuará durante el periodo restante de la garantía original.

AUSENCIA DE OTRAS GARANTÍAS: LAS SIGUIENTES GARANTÍAS SON EXCLUSIVAS Y SE RELACIONAN CON TODA OTRA GARANTÍA EXPRESA O IMPLÍCITA, BROAN RENUNCIA Y EXCLUYE TODA OTRA GARANTÍA

EXPRESA Y RENUNCIA Y EXCLUYE TODA GARANTÍA QUE EXIJA LA LEY, INCLUYENDO PERO NO LIMITÁNDOSE A AQUELLAS RELACIONADAS CON LA COMERCIABILIDAD Y LA APTITUD PARA UN FIN EN PARTICULAR. EN TANTO LA LEY CORRESPONDIENTE PROHÍBA LA EXCLUSIÓN DE LAS GARANTÍAS IMPLÍCITAS, LA DURACIÓN DE TODA GARANTÍA IMPLÍCITA APLICABLE SE LÍMITA AL PERÍODO ESPECIFICADO PARA LA GARANTÍA EXPRESA. Algunos estados no permiten limitaciones sobre cuál es la duración de una garantía implícita de modo que la limitación antes mencionada puede no aplicarse a su caso. Toda descripción escrita u oral del Ventilador es al sólo fin de identificarlo y no deberá tomarse como una garantía expresa.

COMPENSACIÓN: Durante el transcurso del período aplicable de la garantía limitada, Broan, a su discreción, proporcionará repuestos, reparación o reemplazo, en forma gratuita, para cualquier Ventilador o alguna de sus piezas, en tanto Broan considere que está cubierto por y en violación de esta garantía limitada. Broan le enviará el Ventilador reparado o su reemplazo o los repuestos en forma gratuita. Usted es responsable de los costos de retiro, reinstalación y envío, seguros y otros cargos por flete que se generen durante el transporte del Ventilador o del repuesto a Broan. Esta garantía no cubre (a) el mantenimiento y el servicio normales,

(b) el desgaste normal, (c) todo Ventilador o repuesto sometido a mal uso, abuso, uso anormal, negligencia, accidente, mantenimiento inadecuado o insuficiente, conservación o reparación (que no sea la reparación realizada por Broan).

(d) daños provocados por instalación defectuosa o instalación o uso contrario a las recomendaciones o instrucciones, (e) todo Ventilador que se haya trasladado del punto original de instalación, (f) daño provocado por elementos naturales o ambientales, (g) daño durante el transporte, (h) desgaste natural del acabado,

(i) Ventiladores en uso comercial o no residencial o (j) daño provocado por incendio, inundación u otro caso fortuito. Esta garantía cubre sólo a los Ventiladores que se venden en los Estados Unidos o a través de representantes de los Estados Unidos autorizados por Broan.

EXCLUSIÓN DE DAÑOS: LA OBLIGACIÓN DE BROAN DE PROPORCIONAR REPUESTOS O LA REPARACIÓN O EL REEMPLAZO, A DISCRECIÓN DE BROAN, SERÁ LA ÚNICA Y EXCLUSIVA COMPENSACIÓN BAJO EL AMPARO DE ESTA GARANTÍA LIMITADA Y LA ÚNICA Y EXCLUSIVA OBLIGACIÓN DE BROAN. BROAN NO SERÁ RESPONSABLE DE DAÑOS INCIDENTALES, INDIRECTOS, EMERGENTES O ESPECIALES QUE SURJAN DE O EN CONEXIÓN CON EL VENTILADOR, SU USO O FUNCIONAMIENTO. Los daños incidentales incluyen, pero no se limitan a, daños tales como pérdida de tiempo o pérdida del uso. Los daños emergentes incluyen pero no se limitan al costo de la reparación o reemplazo de otra propiedad que haya sufrido daños en caso del malfunctionamiento del Ventilador.

Algunos estados no permiten la exclusión o la limitación de los daños incidentales o emergentes, de modo que la limitación o la inclusión antes mencionada puede no aplicarse a su caso. Esta garantía le otorga derechos legales específicos y usted también podrá gozar de otros derechos que varían según el estado.

Esta garantía reemplaza a todas las garantías anteriores y no es transferible por el comprador consumidor original.

BROAN NO SERA RESPONSABLE ANTE USTED, O ANTE CUALQUIER PERSONA QUE RECLAME EN SU NOMBRE, DE NINGUNA OTRA OBLIGACIÓN O RESPONSABILIDAD, QUE INCLUYE, PERO NO SE LIMITA A, LAS OBLIGACIONES O RESPONSABILIDADES QUE SURJAN DE LA VIOLACIÓN DEL CONTRATO O DE LA GARANTÍA, NEGLIGENCIA U OTRO AGRAVIO O CUALQUIER TEORÍA SOBRE LA RESPONSABILIDAD ESTRICITA, CON RESPECTO AL VENTILADOR O A LOS ACTOS U OMISIONES U OTROS POR PARTE DE BROAN.

Esta garantía cubre sólo el reemplazo o la reparación de los Ventiladores o piezas con defectos del mismo en la plana principal de Broan y no incluye los costos del transporte del servicio en campo ni los gastos de estadía.

Toda asistencia que Broan le brinde o procure fuera de los términos, las limitaciones o las exclusiones de esta garantía limitada no constituirá una renuncia a dichos términos, limitaciones o exclusiones ni dicha asistencia extenderá o revivirá la garantía.

Broan no le reembolsará ningún gasto en el que usted incurra en la reparación o reemplazo de cualquier Ventilador defectuoso excepto por aquellos en los que incurra previo a la obtención del permiso por escrito de Broan.

CÓMO OBTENER EL SERVICIO DE LA GARANTÍA: Para calificar para el servicio de garantía, usted debe (a) notificar a Broan el domicilio o el número de teléfono que figura a continuación dentro de los siete (7) días de haber descubierto el defecto cubierto, (b) brindar el número de modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier defecto del Ventilador o de la pieza. A la hora de solicitar el servicio de garantía, usted debe presentar prueba de la fecha original de la compra. Broan, 926 West State Street, Hartford, WI 53027

(1-800-637-1453)

www.broan.com

Si usted debe enviar el Ventilador o la pieza a Broan, según las indicaciones de Broan, debe embalar el Ventilador o la pieza en forma adecuada. Broan no es responsable de los daños ocasionados durante el transporte.

LISEZ ET CONSERVEZ CES INSTRUCTIONS
