MANUAL DE USUARIO CBP Matic 24 Baxi

Lea detenidamente este manual y guárdelo como referencia.

* Todos los productos cumplen los requisitos del Reglamento de los productos de construcción (Reglamento UE n.º 305/2011) y están homologados con la marca de conformidad CE.
* Las calderas de pellets han sido fabricadas de acuerdo con la Norma EN 303-5:2012.
* BAXI no se responsabiliza de los daños que se produzcan en el equipo si su instalación la realiza personal no cualificado.
* BAXI no se responsabiliza de los daños que se produzcan en el equipo cuando no se respeten las reglas de instalación y uso indicadas en este manual.
* En la instalación del equipo, así como en su manejo y mantenimiento, deben cumplirse todas las normativas locales, incluidas las denominadas normas nacionales y europeas.

Índice

1. Contenido del embalaje....2
2. Advertencias de seguridad ▲ 2
3. Características técnicas .... 5
4. Instalación de la caldera de pellets....7

4.1. Requisitos para la instalación....8
4.2. Instalación de conductos y sistemas de extracción de humos... 9
4.3. Instalación sin chimenea existente 9
4.4. Instalación con chimenea existente.... 13
4.5. Instalación hidráulica....14

1. Combustible 16
2. Utilización de la caldera de pellets.... 17
3. Mando....20

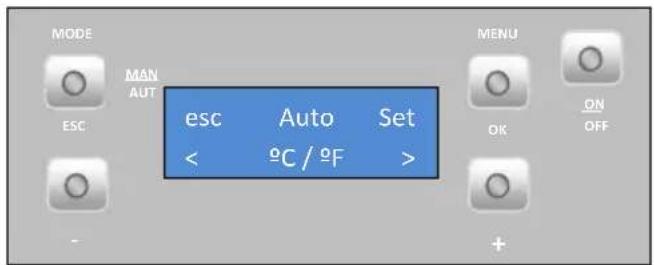

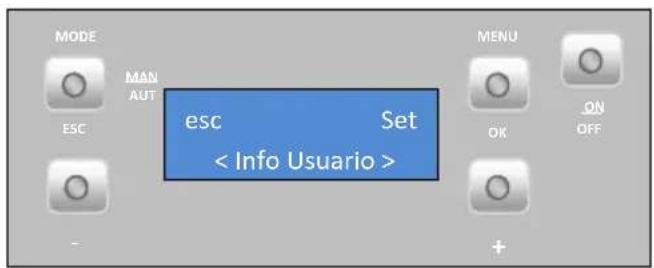

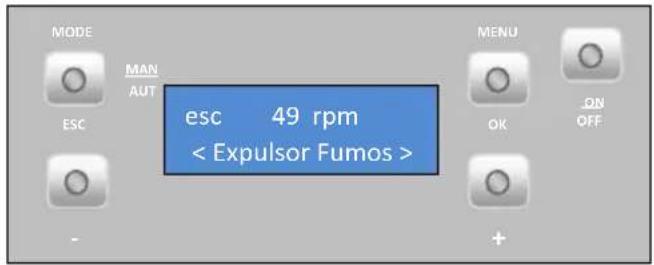

7.1. Mando y visualizador ....20
7.2. Resumen del visualizador 21

1. Arranque 35

8.1. Parada....36
8.2. Apagado del aparato....36
8.3. Instrucciones para retirar las tapas laterales .... 36

8.3.1. Retirar las tapas laterales....36
8.3.2. Tapa del depósito de pellets....37

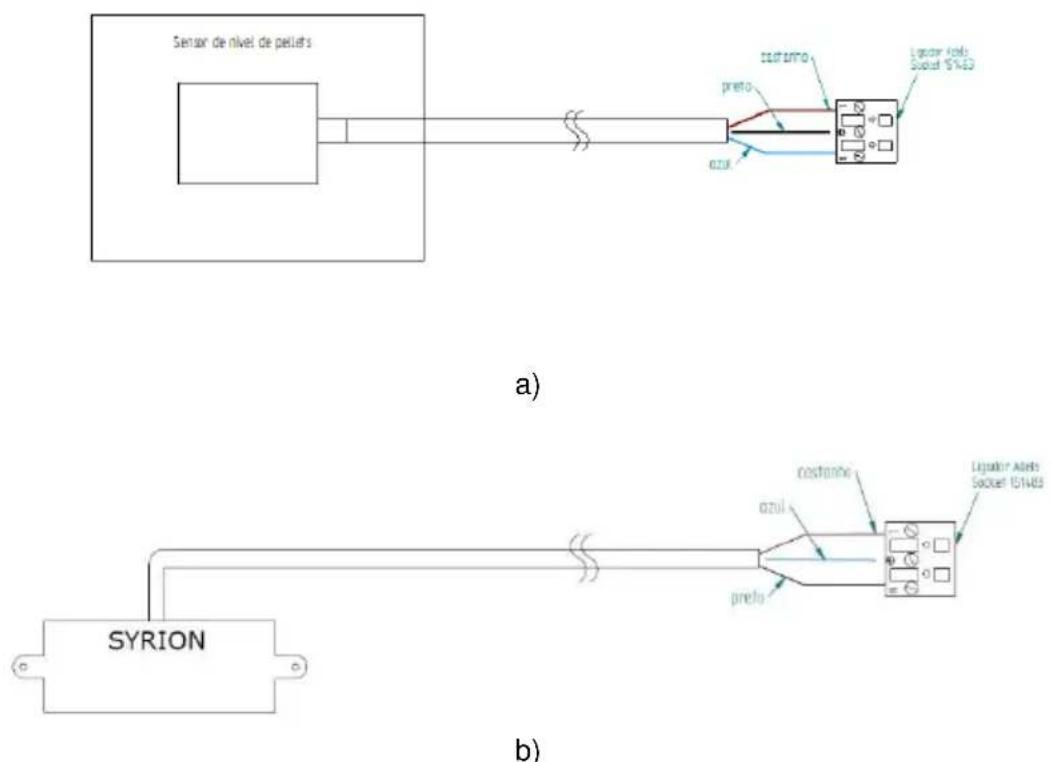

8.4. Reabastecer el depósito de pellets....37
8.5 Instalación y funcionamiento con mando externo (cronotermostato) – no incluido en las calderas....38

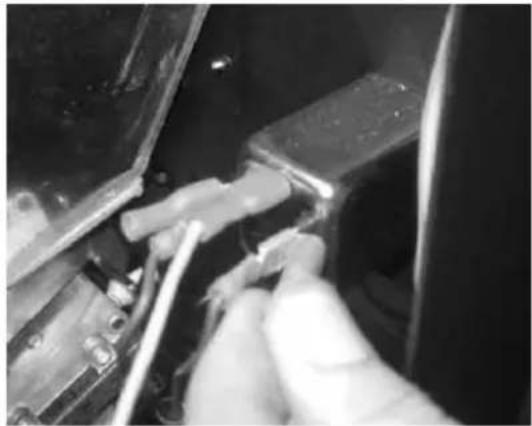

8.6 Instrucciones de montaje del mando externo (si requiere conexión de 230 V)..... 40

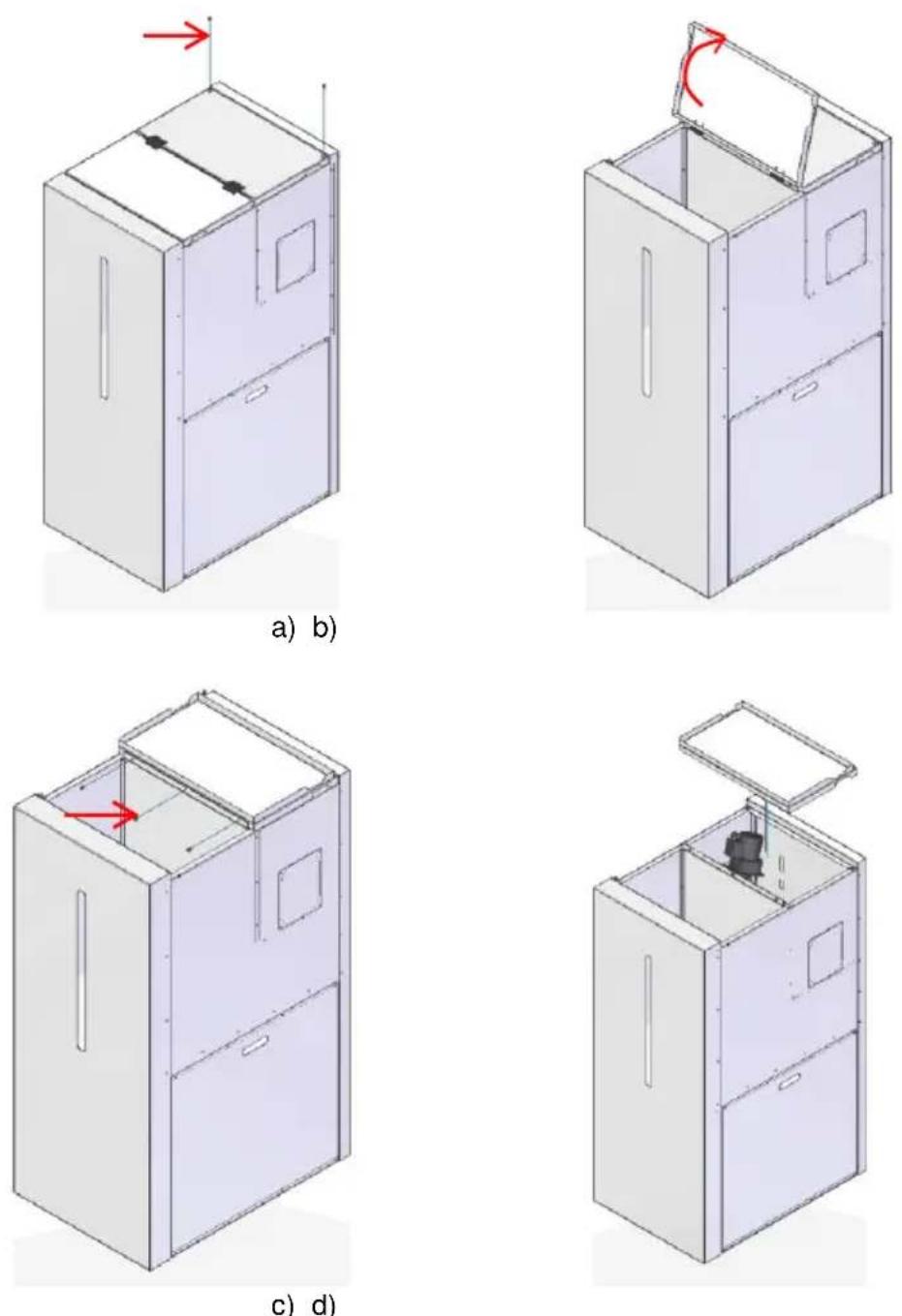

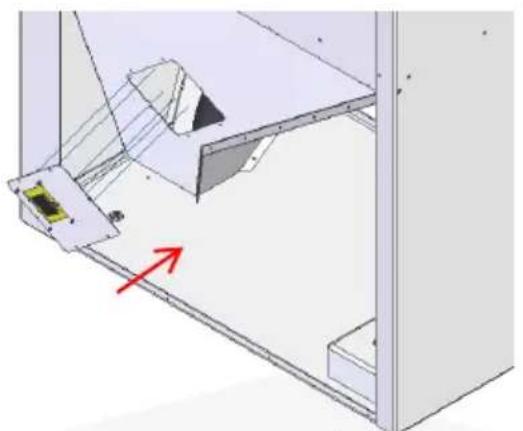

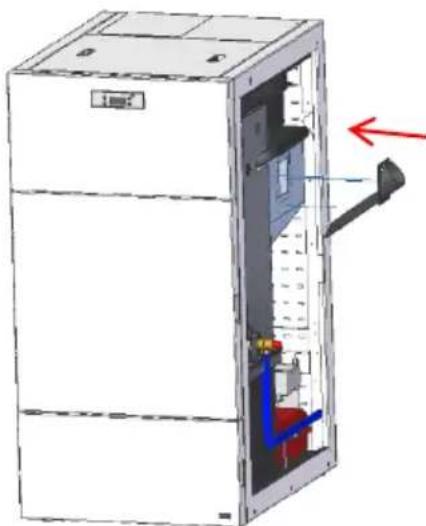

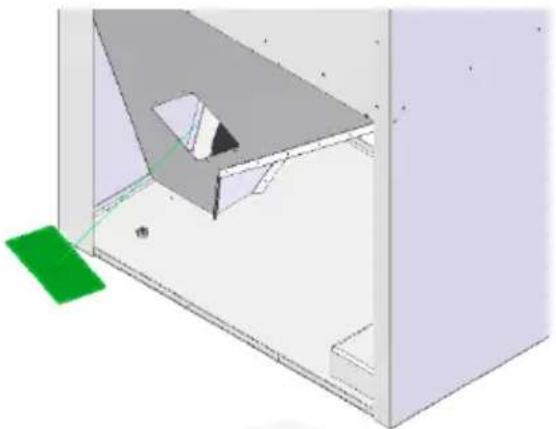

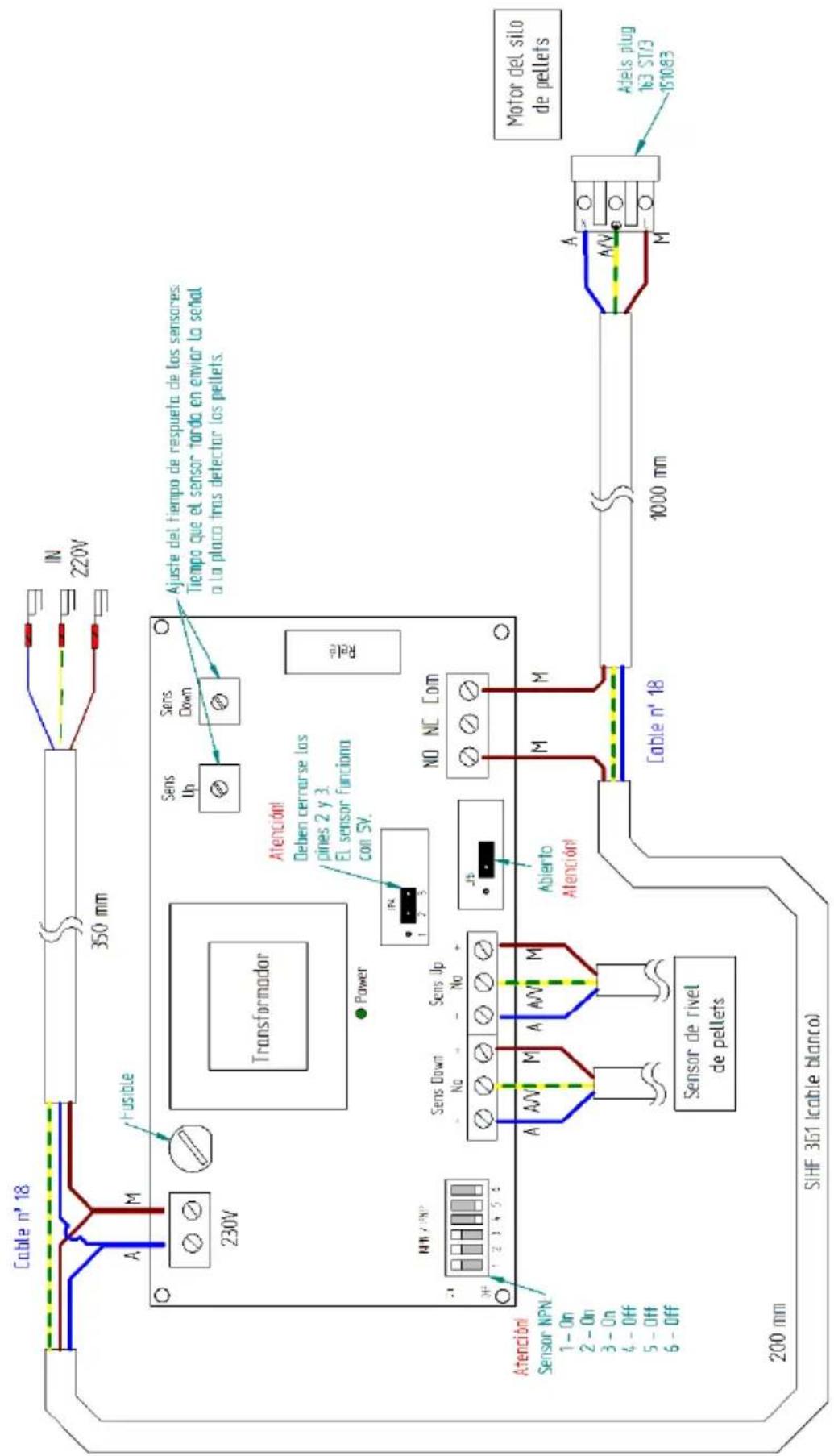

1. Instalación del silo externo en las calderas 18 kW, 24 kW y 30 kW ..... 41

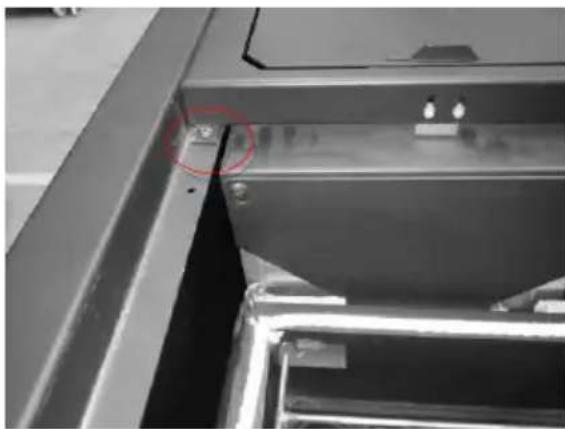

2. Mantenimiento 63

3. Lista de alarmas/averías/recomendaciones ▼ 68

4. Esquemas de instalación....70
5. Esquemas eléctricos de la caldera de pellets 74
6. Gráficos de rendimiento de la bomba circuladora UPM3 25-70 130 mm....76
7. Fin de la vida útil de una caldera de pellets 77
8. Glosario....77

1. Contenido del embalaje

El equipo se envía desde las instalaciones de BAXI con el contenido siguiente:

• Caldera CBP MATIC de 18 kW, 24 kW o 30 kW.
• Manual de instrucciones.
• Cable de alimentación.
• Protección del brazo y respectiva fijación del motor lineal de limpieza.

1.1 Desembalaje de la caldera

Para desembalar el equipo deberá, en primer lugar, retirar la bolsa retráctil que envuelve la caja de cartón. A continuación, levante la caja para extraerla y retire la bolsa que envuelve la caldera y las placas de poliestireno. Finalmente, deberán aflojarse las cuatro piezas que sujetan el equipo al palé de madera.

2. Advertencias de seguridad

BAXI declina toda responsabilidad en caso de que no se respeten las precauciones, advertencias y normas de funcionamiento del equipo.

La instalación deben realizarla únicamente profesionales autorizados, que deberán entregar al comprador una declaración de conformidad de la instalación; además, estos profesionales asumirán su plena responsabilidad de la instalación definitiva y, por tanto, del buen funcionamiento del producto.

Este equipo debe destinarse al uso para el que se fabricó expresamente. Quedan excluidas todas las responsabilidades contractuales o extracontractuales del fabricante en caso de que se provoquen lesiones en personas, animales o cosas, debido a errores de instalación, de mantenimiento o de un uso inadecuado.

Una vez que haya retirado el embalaje, compruebe que el contenido está íntegro y completo. Si el contenido del paquete no se corresponde con lo indicado en el punto 1, póngase en contacto con el distribuidor al que le compró el aparato.

Todos los componentes que conforman el equipo garantizan su funcionalidad y eficiencia energética y, en caso necesario, se deberán sustituir por piezas originales en un centro de asistencia técnica autorizado.

Al menos una vez al año debe realizarse un mantenimiento del equipo, para ello deberá ponerse en contacto con su instalador especializado.

Este manual de instrucciones es un componente más del producto. Asegúrese de que se encuentra siempre cerca del aparato.

2.1 Para su seguridad, recuerde que:

• La caldera de pellets es un equipo de calefacción de biomasa y debe ser siempre manipulado tras la lectura integral de este manual;
• Asegúrese de que el circuito hidráulico está correctamente montado y conectado al agua antes de encender la caldera de pellets;
• Los niños o las personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos sobre la caldera no deberán usarla, salvo supervisión de un tercero o en caso de que se les haya dado instrucción para ello;
• No se debe tocar la caldera si se está descalzo y se tienen partes del cuerpo mojadas o húmedas;
• Está prohibido modificar los dispositivos de seguridad o de regulación sin la autorización del fabricante;
• Está prohibido tapar o reducir las dimensiones de las aberturas de ventilación del lugar de la instalación;
• La caldera de pellets es un equipo que necesita aire para realizar una correcta combustión, por lo que la eventual estanqueidad del lugar en el que está el equipo o la existencia de otras fuentes de extracción de aire en la vivienda pueden impedir el correcto funcionamiento del equipo;
• Las aberturas de ventilación son indispensables para que la combustión sea la correcta;
• No deje el material de embalaje al alcance de niños;
• Durante el funcionamiento normal del aparato, no se puede abrir la puerta de la caldera.
• Evite el contacto directo con las partes del aparato que tienden a sobrecalentarse durante el funcionamiento.

• Antes de conectar el aparato tras un período largo sin usarlo, compruebe si existen posibles obstrucciones en el conducto de humos;

• La caldera de pellets se diseñó para su funcionamiento dentro de viviendas con ambiente protegido. Puede haber sistemas de seguridad que intervengan y desconecten la caldera. Si le sucede esto, póngase en contacto con el servicio de asistencia técnica y nunca, en ninguna situación, desmonte los sistemas de seguridad;

• La caldera de pellets es un equipo de calefacción de biomasa con extracción de humos efectuada por un extractor eléctrico. La interrupción del suministro eléctrico durante su utilización puede provocar la no extracción de humos y la consecuente entrada de los mismos en la vivienda. Por esta razón, se recomienda una chimenea con buena extracción natural;
• En caso de que utilice la caldera cuando no esté en su vivienda o no la pueda observar, es aconsejable utilizar el sistema de seguridad indicado arriba, para su total seguridad en casos de interrupción del suministro eléctrico;
• Cuando esté en funcionamiento, NUNCA debe desconectar el enchufe de su caldera de pellets. El extractor de humos de la Caldera de pellets es eléctrico, por lo que podrá provocar que no se extraigan humos de combustión;
• Para realizar el mantenimiento a su equipo, debe desconectarlo de la corriente eléctrica. Para ello, el equipo debe estar totalmente frío (si estuvo en funcionamiento);
• Nunca toque el interior de la caldera sin desconectarla de la red eléctrica;
• En la caldera, la temperatura máxima del agua que el usuario puede establecer (temperatura de punto de ajuste del agua) es de 80°C. En caso de que se alcance una temperatura de 90°C, la caldera se desconecta automáticamente y se dispara la alarma A18 (Exceso de temperatura del agua).

3. Características técnicas

Características	Caldera CBP 18 kW	Caldera CBP 24 kW	Caldera CBP 30 kW	Unidades
Peso	350	350	350	kg
Altura	1300	1300	1300	mm
Anchura	677	677	677	mm
Profundidad	1110	1110	1110	mm
Diámetro del tubo de salida de humos	100	100	100	mm
Capacidad del depósito	45	45	45	kg
Volumen máximo de calentamiento	425	545	680	m^3
Potencia térmica máxima global (agua)	18	24	29	kW
Potencia térmica mínima (agua)	6	6	6	kW
Consumo mínimo de combustible	1.3	1.3	1.3	kg/h
Consumo máximo de combustible	4.4	5.3	6,1	kg/h
Potencia eléctrica nominal	150	150	150	W
Potencia eléctrica en el arranque (<10 min)	450	450	450	W
Tensión nominal	230	230	230	V
Frecuencia nominal	50	50	50	Hz
Rendimiento térmico a la potencia térmica nominal	90	90.2	90.4	%
Rendimiento térmico a la potencia térmica reducida	87,8	87,8	87,8	%
Temperatura máxima de los gases	102,4	112	121.6	°C
Temperatura mínima de los gases	74.1	74.1	74.1	°C
Emisiones de CO a la potencia térmica nominal	0.010	0.015	0.019	%
Emisiones de CO a la potencia térmica reducida	0.026	0.026	0.026	%
Depresión requerida en la chimenea	12	12	12	Pa
Volumen de agua en la estufa	60	60	60	A
Nivel sonoro del extractor de humos	67,6	67,6	67,6	dB(A)

Tabla 1 – Características técnicas

Ensayos realizados con pellets de madera con un poder calorífico de 4,9 kWh/kg. Los datos que se indican en esta tabla fueron obtenidos en los ensayos de homologación del producto en laboratorios independientes y acreditados, para efectuar pruebas a equipos de pellets.

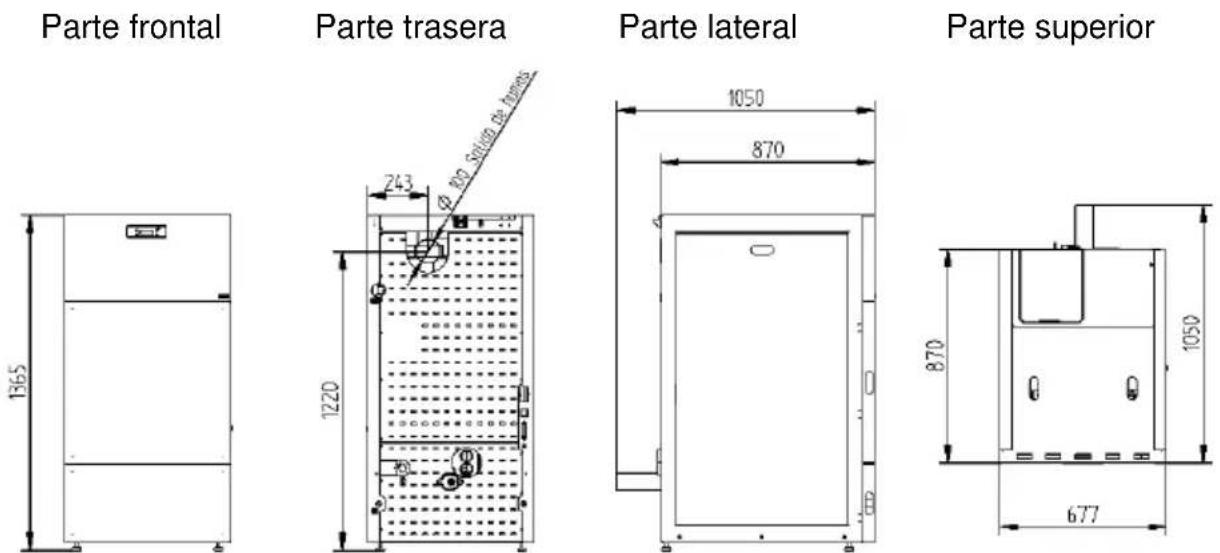

Figura 1 – Dimensiones de la caldera automática de pellets

Figura 2 – Conexiones hidráulicas de la caldera automática de pellets

4. Instalación de la caldera de pellets

Antes de comenzar la instalación, realice las siguientes acciones:

• Compruebe, inmediatamente después de la recepción, si el producto está completo y en buen estado. Es necesario señalar los posibles defectos detectados antes de realizar la instalación del aparato.
• La Caldera tiene en la base cuatro pies regulables en altura que permiten un ajuste sencillo en suelos desnivelados.

• Retire el manual de uso y entrégueselo en mano al cliente.
• Conecte un conducto de 100 mm de diámetro entre el orificio de salida de gases de combustión y la conducción de extracción de humos hacia el exterior del edificio (por ejemplo, chimenea), de acuerdo con los esquemas del apartado 4.
• Si usa una tubería para la entrada del aire de combustión que procede del exterior, es necesario que no sea de más de 60 cm de longitud en sentido horizontal y que no tenga perturbaciones (por ejemplo, curvas);
• Ejecutar la instalación hidráulica (consultar el punto 12)
• Conecte el cable de alimentación 230 VAC a un enchufe de corriente eléctrica con toma a tierra.
• La máquina tiene un cronotermostato en el mando. De forma opcional, se puede utilizar un programador externo convencional (no incluido) para definir automáticamente los períodos de funcionamiento del aparato.

4.1 Requisitos para la instalación

En la figura 4 se representan las distancias mínimas de la caldera de pellets a las superficies que son especialmente inflamables.

En la parte superior de la caldera, es necesario mantener una distancia mínima de 100 cm hasta el techo de la estancia, en especial si el material de esta es inflamable.

Debemos respetar esta distancia para tener espacio para retirar los turbuladores cuando se hace el mantenimiento. La base donde se apoye la caldera no puede ser de material combustible, de modo que debe haber siempre una protección adecuada.

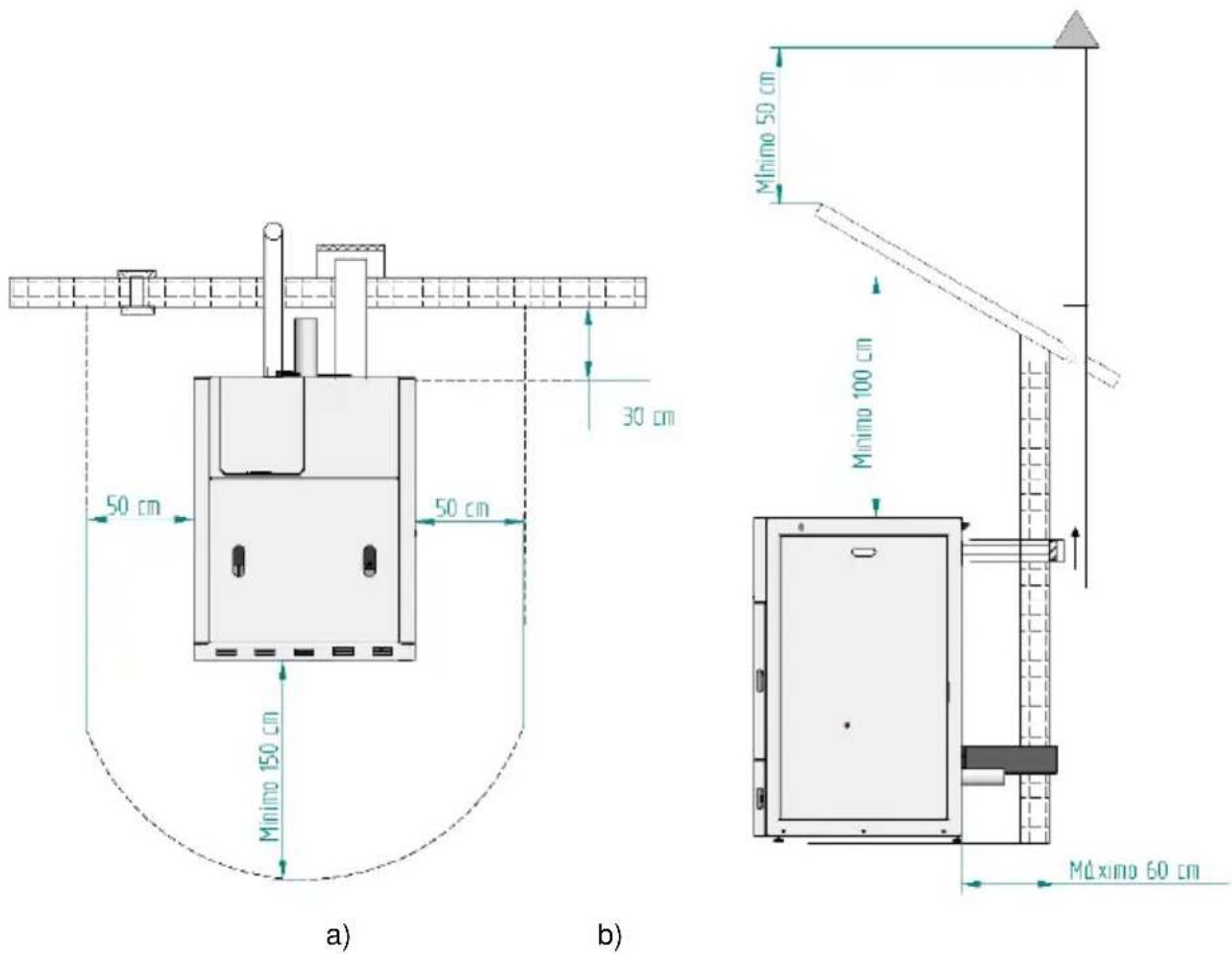

Figura 4 – Distancias mínimas de todas las superficies: a) vista superior de la instalación del equipo; b) vista lateral de la instalación del equipo.

! ¡AVISO!

Mantenga los materiales combustibles e inflamables a una distancia segura.

4.2 Instalación de conductos y sistemas de extracción de humos:

• La construcción del tubo de extracción de gases debe ser la adecuada para su finalidad según las exigencias del propio lugar y con total respeto de la reglamentación vigente.
• ¡Importante! A la salida del tubo de humos de la caldera de pellets debe insertarse una instalación en T con tapón hermético que permita la inspección regular o la descarga de polvo pesado y de condensados.
• Según se indica en la figura 4, el conducto de extracción se debe realizar de modo que la limpieza y el mantenimiento estén asegurados mediante puntos de inspección.
• En las condiciones nominales de funcionamiento, el tiro de los gases de combustión debe originar una depresión mínima de 12 Pa, medida 1 metro por encima de la boca de la chimenea.
• La caldera no puede compartir la chimenea con otros aparatos.
• Los tubos que quedan en el exterior del lugar de uso deben disponer de un aislamiento doble de acero inoxidable, con un diámetro interno de 100 mm.
• El tubo de extracción de humos puede crear condensación; si esto sucede, se recomienda instalar sistemas adecuados para la recogida de los condensados.

4.3. Instalación sin chimenea existente

Las figuras 5 y 6 representan los requisitos básicos para la instalación de la chimenea de la caldera. En la base del tubo debe preverse una instalación en T para las inspecciones periódicas y el mantenimiento anual, como se muestra en el ejemplo. Se deben utilizar tubos aislados de pared doble de acero inoxidable, fijados debidamente para evitar que se cree condensación.

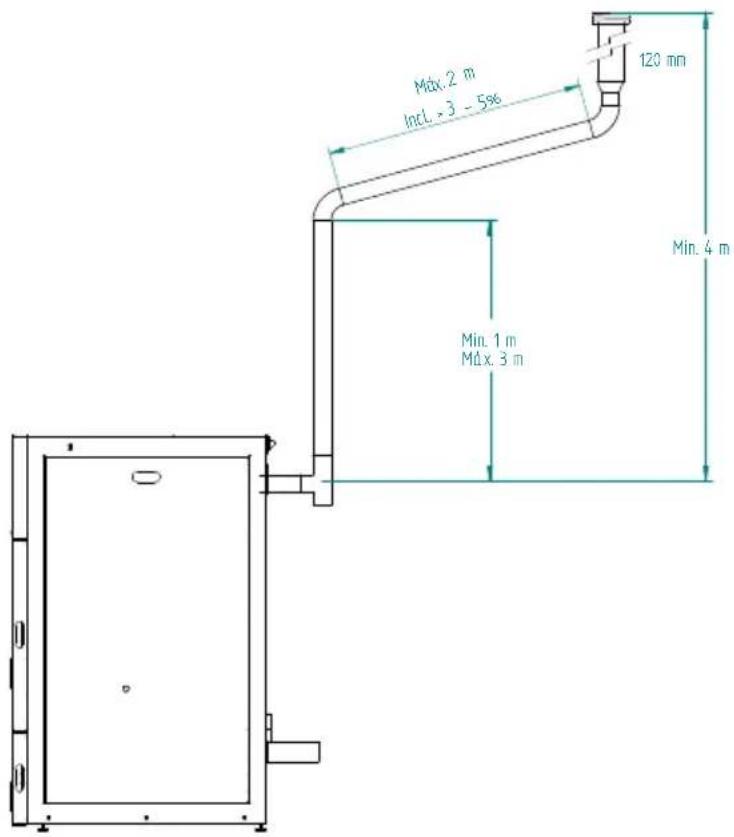

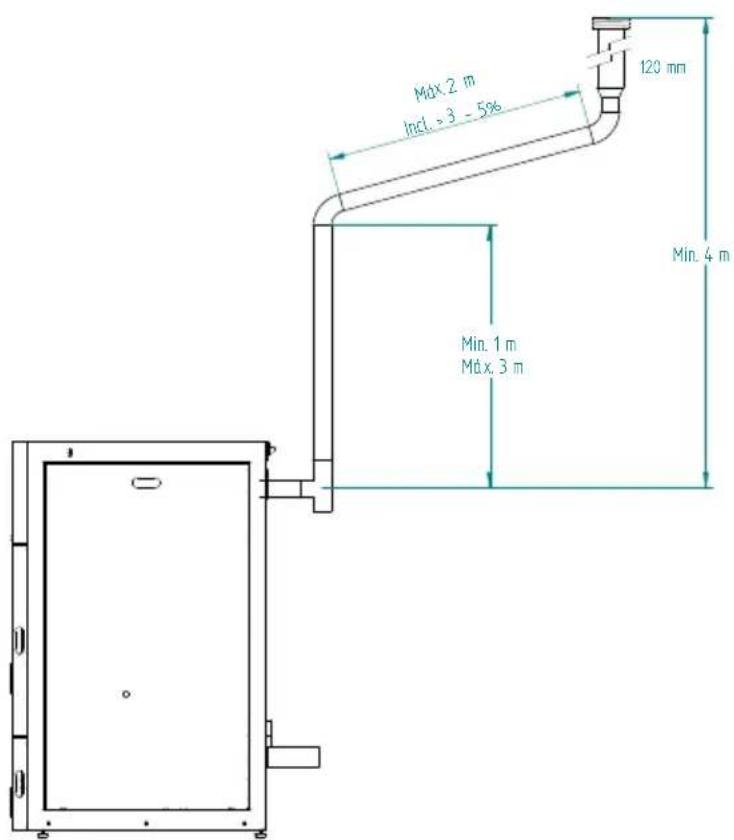

Figura 5 – Vista lateral de la instalación sin chimenea, con ejemplo del punto de inspección.

Nota: siempre que la chimenea exceda los 4 metros de altura, a partir de esta cuota deberá aumentar el diámetro de la chimenea a la sección inmediatamente después a la medida de salida de los gases de la máquina (Figura 6 - b). Por ejemplo, para un diámetro de salida de 100 mm, a partir de 4 metros la chimenea deberá ser de 120 mm de diámetro. Como alternativamente, desde la base puede hacer toda la instalación con un diámetro de 120 mm.

a)

b)

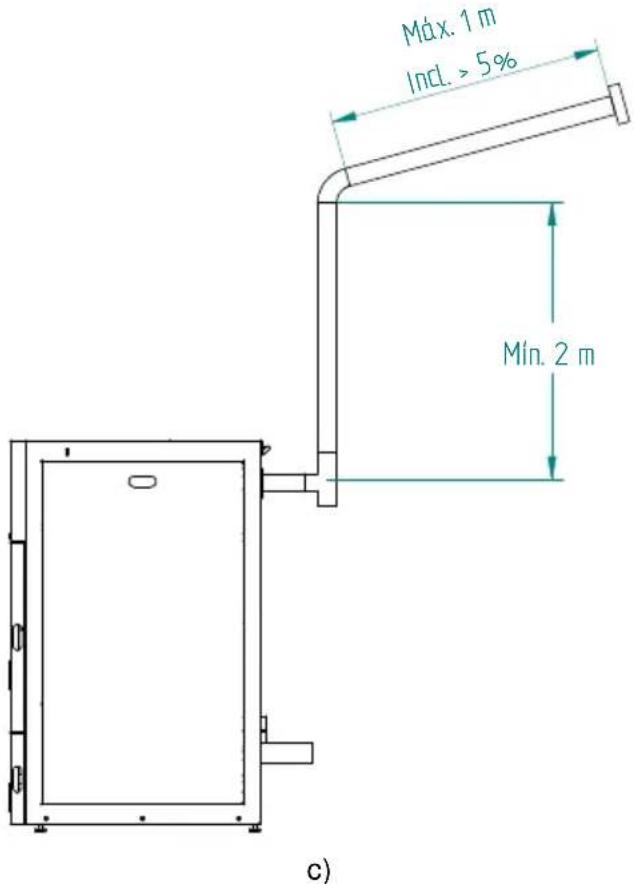

Figura 6 – Ejemplos de instalaciones tipo.

El incumplimiento de estos requisitos pone en riesgo el correcto funcionamiento de la caldera. Respete íntegramente las indicaciones de los esquemas.

Las calderas funcionan con la cámara de combustión en depresión, por lo que es absolutamente necesario disponer de un conducto de evacuación de humos que extraiga los gases de la combustión de forma adecuada.

Material del conducto de humos: Los tubos que se vayan a instalar deben ser rígidos, de acero inoxidable con un espesor mínimo de 0,5 mm, con juntas para la unión entre las diferentes secciones y accesorios.

Aislamiento: los conductos de humos deben ser de pared doble con aislamiento, para asegurar que los humos no se enfríen durante el recorrido hacia el exterior, lo que provocaría un tiro inadecuado y condensaciones que pueden dañar el aparato.

Instalación en “T” de salida: utilice siempre en la salida de la caldera una instalación en “T” con registro.

Terminal antiviento: debe instalarse siempre un terminal antiviento que evite el retorno de humos.

Depresión en la chimenea: las figuras muestran tres esquemas tipo, con las longitudes y diámetros adecuados. Cualquier otro tipo de instalación debe asegurar que se genere una depresión de 12 Pa (0,12 mbar) medidos en caliente y a la máxima potencia.

Ventilación: para el buen funcionamiento de la caldera es necesario que el lugar de colocación del aparato disponga de una entrada de aire con una sección mínima de 100 cm ^2 , preferentemente junto a la parte trasera de la caldera. La caldera dispone de un tubo redondo (∅50 mm) que puede conectarse al exterior de la vivienda.

4.4. Instalación con chimenea existente

Tal como muestra la figura 7, la instalación de la caldera de pellets lleva el tubo de extracción ∅ 100 mm directamente a la chimenea. Si el tamaño de la chimenea fuera muy grande, se recomienda entubar la salida de humos con un tubo de diámetro interno mínimo de 80 mm.

En la base de la tubería habrá que realizar una instalación en T para facilitar las inspecciones periódicas y el mantenimiento anual, tal y como se muestra en la figura 7.

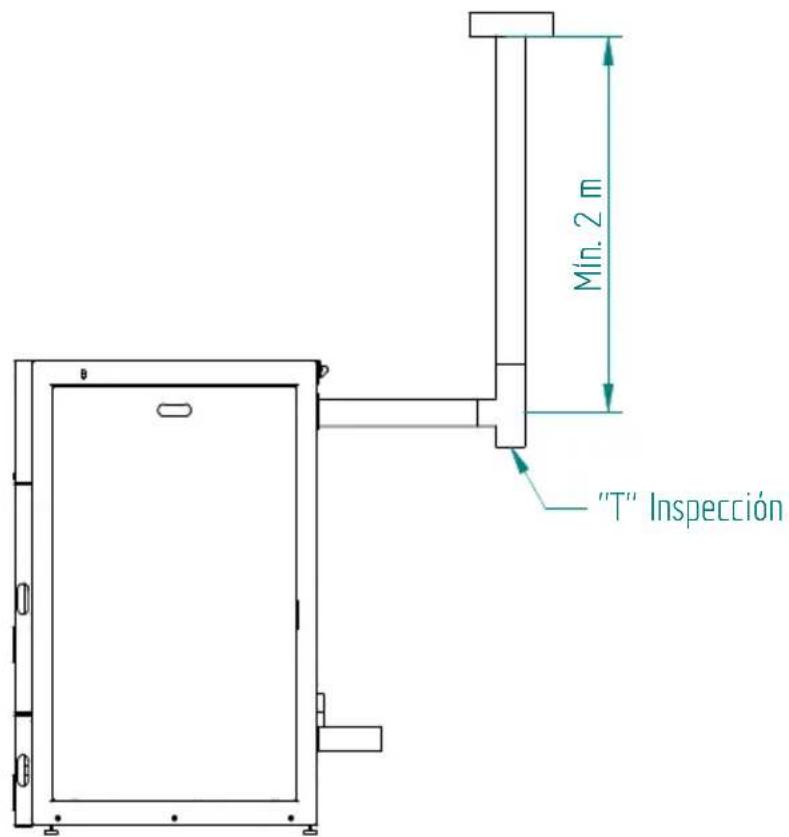

Figura 7 – Vista lateral de la instalación con chimenea, con ejemplo del punto de inspección.

Cuando las condiciones atmosféricas sean tan adversas que causen una fuerte perturbación en el tiro de humos de la caldera (en especial si hay viento muy fuerte), se recomienda no utilizarla.

Si no se ha utilizado el equipo durante un período de tiempo prolongado, hay que asegurarse de que no haya obstrucciones en los tubos de la chimenea antes de encenderlo.

4.5. Instalación hidráulica

* En el apartado 12 (esquemas de instalación) se muestran los esquemas posibles de conexión en el contexto de una instalación de calefacción central, con o sin sistema para calentar el agua de uso doméstico;

* La caldera de pellets tiene incorporada una bomba circuladora, un vaso de expansión (con un volumen de 10 litros en el modelo 18 kW) o de 16 litros en los modelos de 24 kW y 30 kW y una precarga de 1 bar) y una válvula de seguridad de 3 bar.

* La presión de funcionamiento está entre 0,8 y 1,2 bar;

* Para poder vaciar el aparato, es necesario hacer una instalación en "T" con una llave de paso en la salida (con conexión al desagüe); la salida de la válvula de seguridad (3 bar) también debe conectarse al desagüe;

* El fluido de transporte de calor debe ser agua con un producto anticorrosión añadido, no tóxico y en la cantidad que recomiende el fabricante; si hay riesgo de congelación en el espacio donde se encuentra la caldera de pellets o los conductos de fluido, el instalador debe añadir al fluido circulante un anticongelante en la proporción que recomiende el fabricante, con el fin de evitar que haya congelación en la temperatura mínima absoluta esperada.

Modo de funcionamiento de radiadores/depósito de inercia

! IMPORTANTE! La caldera está programado para trabajar directamente para radiadores, en caso de que desee instalar la caldera con un depósito de inercia o ACS, le recomendamos que cambie la temperatura "OFF" de la bomba de circulación colocando la misma temperatura del depósito o 1 °C por encima de esta temperatura, debe desactivar los modos "HYDRO menú" "bomba modulante" y "hidro independiente" y cambiar la pantalla el modo "Auto" en el modo "Manual" y seleccionar la potencia 5 (Fire 5).

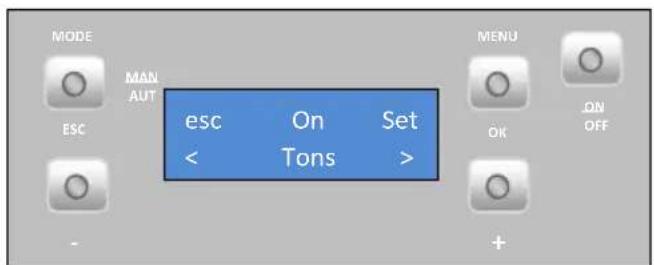

Debe cambiar las temperaturas de humo ("Toff" y "Ton") en el menú de "activación". Para que estos cambios es necesario acceder al "menú técnico" en la pantalla, por favor solicite la contraseña al fabricante.

5. Combustible

El único combustible que se debe utilizar para el funcionamiento de la caldera es el pellet. No se puede usar ningún otro combustible.

Utilice solo pellets certificados por la norma EN 14961-2 clase A1 con un diámetro de 6 mm y una longitud que puede oscilar entre 10 mm y 30 mm.

La humedad máxima permitida para los pellets es igual al 8 % de su peso. Para garantizar una buena combustión, los pellets deben mantener esas características; por ello, se recomienda mantenerlos en un ambiente seco.

El uso de pellets diferentes disminuye la eficacia de la caldera de pellets y origina procesos de combustión deficientes.

Es recomendable que escoja siempre pellets certificados y no olvide que antes de comprar grandes cantidades debe probar siempre una muestra.

Las propiedades físico-químicas de los pellets (principalmente el calibre, la fricción, la densidad y la composición química) pueden variar dentro de ciertas tolerancias y de acuerdo con cada fabricante. Este hecho puede provocar alteraciones en el proceso de alimentación y por consiguiente dosis diferentes (con más o menos pellets).

La caldera permite el ajuste de la dosis de pellets en la fase de arranque y en los niveles de potencia en ± 15 % (ver punto 7.2 del manual – actuaciones transitorias y de potencia).

! ¡AVISO!

El aparato NO se puede utilizar como incinerador.

6. Utilización de la caldera de pellets

Recomendaciones

Antes de comenzar el arranque del aparato es necesario comprobar los siguientes puntos:

- Asegúrese de que la caldera se encuentra correctamente conectada a la red eléctrica a través del cable de alimentación de 230 VAC.

Figura 8 – Enchufe de conexión a la corriente eléctrica.

- Compruebe si el depósito de pellets está abastecido. En el interior del depósito de pellets hay una rejilla de seguridad para evitar que el usuario pueda acceder al tornillo sin fin.

- Antes de encender la caldera, asegúrese siempre de que el quemador está desobstruido.

La cámara de combustión de la caldera y la puerta están construidas en chapa de hierro pintada con tinta de alta temperatura, que libera humos en las primeras quemas debido a la cura de la tinta. Si esto ocurre, abra las ventanas y las puertas que den al exterior para ventilar la habitación. Evite tocar la puerta del equipo durante la primera quema para no dejar marcas permanentes en la pintura, ya que esta pasa por una fase más plástica durante su proceso de secado. El secado de la pintura se produce a aproximadamente 300 °C durante 30 minutos.

Asegúrese de que el circuito hidráulico está correctamente montado y conectado al agua.

Hay que asegurarse de que en la estancia donde se encuentre la instalación la circulación de aire es suficiente, ya que de no ser así el equipo no funciona correctamente. Por este motivo, hay que prestar atención a si en la sala hay otros equipos de calefacción que consuman aire para su funcionamiento (por ejemplo, equipos de gas, calderas de gasóleo, etc.); no se recomienda el funcionamiento simultáneo de estos equipos.

Las calderas de pellets disponen de una sonda para medir la temperatura ambiente. Esta sonda está situada en la rejilla de la parte trasera (Figura 9). Para una lectura más correcta de la temperatura ambiente, evite el contacto del extremo de la sonda con la estructura de la máquina. Si lo desea puede fijarla en la pared junto a la máquina.

En el primer arranque de la máquina o después de algún tiempo sin utilizar la limpieza mecánica, el motor lineal puede crear cierta resistencia al movimiento, impidiendo su correcto funcionamiento. Antes de colocar la caldera en funcionamiento debe presionar el botón negro en la parte superior del motor (Figura

10-a), y manteniendo pulsado el botón (Figura 10-b), mueva el brazo repetidamente hacia delante y hacia atrás (como se muestra en la Figura 10 c y d) hasta que este vuelva a funcionar normalmente.

d)
Figura 10 – Motor lineal de limpieza

Nota: El brazo del motor de limpieza de la caldera cuando esta haciendo la limpieza esta recogido como se muestra en la Figura 11.

Figura 11 – Motor lineal de limpieza

7. Mando

7.1. Mando y visualizador

Figura 12 – Mando y visualizador

a) Botón para cambiar de modo manual, automático y para salir de los menús (ESC).

b) Botón de acceso a los menús y tecla de confirmación (OK).

c) Botón para encender/apagar el aparato y para restablecer los errores

d) Botón para avanzar por los menús hacia la izquierda, para aumentar y disminuir el caudal del ventilador ambiente y aumentar o disminuir la temperatura de punto de ajuste

e) Botón para avanzar por los menús hacia la derecha y para aumentar y disminuir la potencia de la estufa.

Figura 13 – Teclas del mando

7.2. Resumen del visualizador

7.2.1. Menú

Menú que indica que la caldera está en "off" (apagada), la temperatura ambiente en °C y la hora.

Modo “Auto”: en este modo la máquina se enciende a la potencia máxima y permanece así hasta alcanzar una temperatura de 1 °C por encima de la temperatura seleccionada (temperatura de punto de ajuste). Cuando alcanza esa temperatura pasa a funcionar a la potencia mínima.

Se puede variar la temperatura de punto de ajuste, de 5 a 35 °C, pulsando la tecla “-”.

Con la tecla “+” puede variar la velocidad del ventilador ambiente entre 1 y 5 o en modo automático.

7.2.2. Temperatura del agua

Para definir la temperatura del agua pulse la tecla Menú (menú) dos veces y aparecerá

"Temp. Agua" (temperatura del agua), pulse Set (configurar) y aparecerá el menú "T. Calefacción" (temperatura de calefacción).

• Temperatura de calefacción

Para definir la temperatura de calefacción deseada pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar el valor deseado y pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “Temperatura de sanitarios” (temperatura de los sanitarios).

Nota: la temperatura del agua puede ser regulada por el usuario (temperatura de set-point del agua) entre 40 y 85 °C.

- Temperatura de agua sanitaria (este modo no está activo)

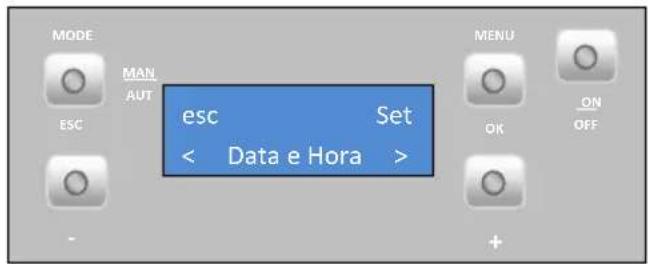

7.2.3. Fecha/hora

Ajuste de fecha y hora: pulse la tecla "Menú" (menú) dos veces y aparecerá "Fecha y Hora", pulse "Set" (configurar) y aparecerá el menú "Hora".

- Hora

Para ajustar la hora, pulse "Set" (configurar) y comenzará a parpadear. A continuación, pulse la tecla "+" o "-" para seleccionar la hora pretendida y pulse "OK" (aceptar) para confirmar el valor. Pulse la tecla "+" para pasar al menú "Minutos".

- Minutos

Para ajustar los minutos, pulse "Set" (configurar) y comenzará a parpadear. A continuación, pulse la tecla "+" o "-" para seleccionar los minutos deseados y pulse "OK" (aceptar) para confirmar el valor. Pulse la tecla "+" para pasar al menú "Día" (día).

• Día

Para ajustar el día de la semana, pulse “Set” (configurar) y comenzará a parpadear. A continuación, pulse la tecla “+” o “-” para seleccionar el día pretendido y pulse “Ok” (aceptar) para confirmar el valor. Pulse la tecla “+” para pasar al menú “Día Num” (día número).

- Día del mes

Para ajustar el día del mes, pulse "Set" (configurar) y comenzará a parpadear. A continuación, pulse la tecla "+" o "-" para seleccionar el día deseado y pulse "OK" (aceptar) para confirmar el valor. Pulse la tecla "+" para pasar al menú "Mes" (mes).

- Mes

Para ajustar el mes, pulse "Set" (configurar) y comenzará a parpadear. A continuación, pulse la tecla "+" o "-" para seleccionar el mes deseado y pulse "OK" (aceptar) para confirmar el valor. Pulse la tecla "+" para pasar al menú "Ano" (año).

- Año

Para ajustar el año, pulse “Set” (configurar) y comenzará a parpadear. A continuación, pulse la tecla “+” o “-” para seleccionar el año deseado y pulse “OK” (aceptar) para confirmar el valor. Si pulsa “Esc”, volverá al menú “Data e Hora” (fecha y hora). Para pasar al siguiente menú, pulse la tecla “+” y aparecerá el menú Crono.

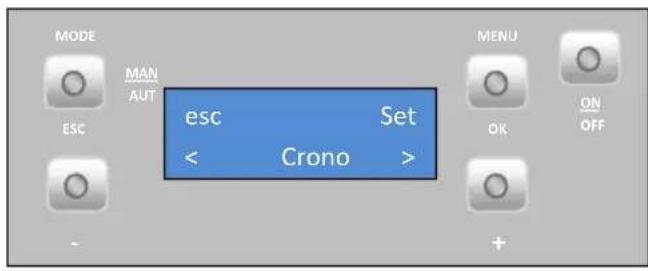

7.2.4. Crono

La Caldera dispone de un programador horario que sirve para que la caldera se encienda y se apague a determinada hora.

- Habilitaciones

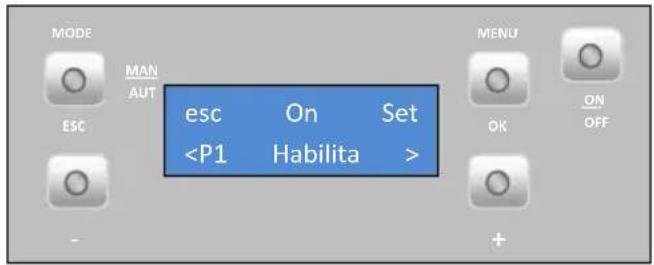

Para habilitar el crono, pulse "Set" (configurar) y aparecerá el menú "Habilitación". Solo podrá activarse tras definir los programas, como se muestra en el siguiente punto.

Para activar el modo Crono, pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar “On” (activar) u “Off” (desactivar), pulse “OK” para confirmar la selección. Pulse la tecla “+” para pasar al menú “Reiniciado”.

En este menú es posible borrar todos los programas definidos. Para ello, pulse "Set" (configurar) y aparecerá el menú "Confirma". Vuelva a pulsar "Set" (configurar) para confirmar la orden de borrar los programas o pulse "Esc" para salir.

El programador de la máquina permite efectuar 6 programas diferentes que se pueden asociar a cada uno de los días de la semana.

Para definir los programas de "P1" a "P6", seleccione el programa deseado, con las teclas "-" y "+" y pulse "Set" (configurar) para escoger el programa. Aparece el menú "P1 Habilitación".

Vuelva a pulsar "Set" y, cuando parpadee, pulse las teclas "+" o "-" para seleccionar "On" (activar) u "Off" (desactivar). Pulse "OK" (aceptar) para confirmar la elección. Pulse la tecla "+" para pasar al menú "P1 H. Inicio" (P1 hora de inicio).

Para seleccionar la hora de inicio en el programa P1, pulse "Set" (configurar) y comenzará a parpadear. A continuación, pulse la tecla "+" o "-" para seleccionar la hora deseada y pulse "OK" (aceptar) para confirmar el valor. Pulse la tecla "+" para pasar al menú "P1 H. Stop" (P1 hora de parada).

Para seleccionar la hora de parada en el programa P1, pulse "Set" (configurar) y comenzará a parpadear. A continuación, pulse la tecla "+" o "-" para seleccionar la hora deseada y pulse "OK" (aceptar) para confirmar el valor. Pulse la tecla "+" para pasar al menú "P1 Temp. Ar" (P1 temperatura del aire).

Para seleccionar la temperatura de punto de ajuste ambiente en el programa P1, pulse "Set" (configurar) y comenzará a parpadear. A continuación, pulse la tecla "+" o "-" para seleccionar la temperatura deseada y pulse "OK" (aceptar) para confirmar el valor. Pulse la tecla "+" para pasar al menú "P1 Temp. Agua".

Para seleccionar la temperatura de punto de ajuste del agua (solo en la versión de agua) en el programa P1, pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar la temperatura deseada y pulse “ok” para confirmar el valor.

Pulse la tecla "+" para pasar al menú "P1 Fire" (P1 fuego).

Para seleccionar la potencia de trabajo (de 1 a 5) en el programa P1, pulse “Set” (configurar) y comenzará a parpadear. A continuación, pulse la tecla “+” o “-” para seleccionar la potencia deseada y pulse “Ok” (aceptar) para confirmar el valor. Pulse la tecla “+” para pasar al menú “P1 Día” (P1 día).

Para seleccionar los días de la semana en los que queremos que funcione el programa P1, pulse "Set" (configurar) y con las teclas "-" y "+" escoja el día de la semana. Pulse "Set" (configurar) y comenzará a parpadear. Con las teclas "-" y "+" escoja la opción "On" (activar) u "Off" (desactivar). Pulse "OK" (aceptar) para confirmar la elección. Pulse la tecla "Esc" para pasar al menú "P1 Día" (P1 día). Pulse dos veces "Esc" y, a continuación, pulse "+" para acceder al menú "Configuración" (configuraciones).

Efectúe el mismo procedimiento para los programas de P2 a P6.

Nota: Tras configurar los programas, no se olvide de habilitarlos (menú "Habilitación").

7.2.5. Sleep (apagado automático)

El menú “Sleep” (apagado automático) permite programar la hora para que la caldera se apague.

Pulse "Set" (configurar) y comenzará a parpadear la hora. Mediante las teclas “-” y “+”, puede escoger la hora deseada. Después de escoger la hora, pulse "OK" (aceptar) para confirmar. Pulse "Esc" para volver al menú y "+" para avanzar al menú "Configuración" (configuraciones).

7.2.6. Menú Configuración (configuraciones)

Para modificar las configuración de la caldera, pulse "Set" (configurar) y aparecerá el menú "Idiomas" para seleccionar el idioma.

Para seleccionar el idioma, pulse “Set” (configurar) y con las teclas “+” o “-” seleccione el idioma deseado (Pt – Portugués, NI – Holandés, Gr – Griego, It – Italiano, En – Inglés, Fr – Francés, Es – Español o De – Alemán). Pulse “OK” (aceptar) para confirmar.

Pulse la tecla "+" para pasar al menú "eco".

- Modo eco

Cuando activamos el modo “ECO” con la función Thermostat, la caldera funciona a la potencia máxima hasta que el termostato abre el contacto (NO) y pasa a funcionar a la potencia mínima durante un intervalo de tiempo previamente establecido (Shutdown delay time: valor de fábrica: 20 minutos). Después de este intervalo de tiempo, la estufa se apaga. Desde la fase de apagado de la máquina tenemos el contaje de otro intervalo de tiempo previamente definido (Starup delay

time: valor de fábrica: 20 minutos), para cuando el termostato cierra el contacto (NC), la misma pasa a activación.

Starup delay time (tiempo de espera On): es el tiempo de espera después del contacto del termostato se cierre (NC), para activar la máquina.

Shutdown delay time (tiempo de espera Off): es el tiempo de espera después del contacto del termostato se abre (NO), para parar la máquina.

Nota: para activar este sistema de funcionamiento la primera vez tenemos que pulsar el botón On/Off en el display.

Para habilitar el “modo eco”, pulse “Set” (configurar) y comenzará a parpadear. Con las teclas “-” y “+”, escoja la opción “On” (activar) u “Off” (desactivar). Pulse “Set” (configurar) para confirmar la elección. Pulse “Esc” para volver al menú anterior y, a continuación, pulse “+” para avanzar al menú “Iluminação” (iluminación).

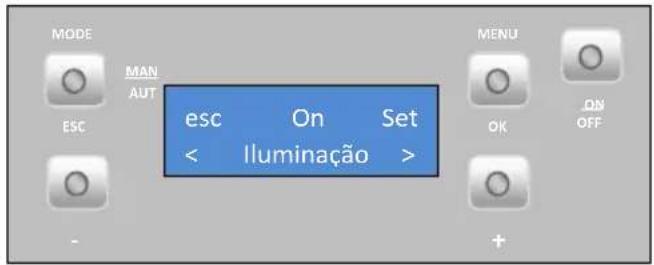

- Iluminación

Para seleccionar “Pantalla iluminada” (pantalla iluminada), pulse “Set” (configurar) y comenzará a parpadear. Pulse la tecla “+” o “-” para seleccionar el tiempo que pretende que la iluminación de la pantalla esté activada o escoja la opción “On” (activar) para mantener la luz siempre encendida. Pulse “OK” (aceptar) para confirmar el valor. Pulse la tecla “+” para pasar al menú “Tonos” (tonos).

Para habilitar el “Sonido de las teclas” (sonido de las teclas), pulse “Set” (configurar) y empezará a parpadear. Pulse la tecla “+” para seleccionar las opciones “On” (activar) u “Off” (desactivar). Pulse “OK” (aceptar) para confirmar. Pulse la tecla “+” para pasar al menú “°C/°F”.

- Unidad de temperatura (°C/°F)

Para seleccionar °C/°F, pulse “Set” (configurar) y comenzará a parpadear. A continuación, pulse la tecla “+” o “-” para seleccionar “°C”, “°F” o “Auto” y pulse “OK” (aceptar) para confirmar la selección. Pulse la tecla “+” para pasar al menú “Cantidad de Pellet” (cantidad de pellets).

- Cantidad de pellets

Pulse "Set" (configurar) y aparecerá el menú "Actuaciones transitorias".

- Actuaciones transitorias

Esta función permite aumentar o disminuir en un 15 % la cantidad de pellets en el proceso de arranque. Pulse “Set” (configurar) y comenzará a parpadear. A continuación, pulse la tecla “+” o “-” para aumentar o disminuir (de -5 a +5), según lo que desee. Cada unidad tiene que multiplicarse por 3 para obtener el porcentaje correcto. Pulse “OK” (aceptar) para confirmar el valor. Pulse la tecla “+” para pasar al menú “Actuaciones de Potencia”.

- Actuaciones de potencia

Esta función permite aumentar o disminuir en un 15 % la cantidad de pellets en cada nivel de potencia. Pulse “Set” (configurar) y comenzará a parpadear. Pulse la tecla “+” o “-” para aumentar o disminuir (de -5 a +5), según lo que desee. Cada unidad tiene que multiplicarse por 3 para obtener el porcentaje correcto. Pulse “OK” (aceptar) para confirmar el valor. Pulse “Esc” para volver al menú “Cantidad de pellets” y, a continuación, pulse la tecla “+” para pasar al menú “Termostato”.

- Termostato

Esta función permite activar o desactivar el termostato de temperatura ambiente. Pulse "Set" (configurar) y empezará a parpadear, después pulse la tecla "+" o "-" para seleccionar "On" (activar) u "Off" (desactivar), y pulse "OK" (aceptar) para confirmar el valor. Pulse la tecla "+" para pasar al menú "Carga pellet".

- Carga pellet

Esta función permite activar el motor del sin fin para llenar el canal cuando se quede vacío para que no falle el encendido. Pulse “Set” (configurar) y aparecerá la opción “OK” (aceptar). Pulse “OK” (aceptar) para activar el motor (aparecerá el mensaje “Habilitada”) y pulse “Esc” para pararlo. Pulse la tecla “+” para pasar al menú “Limpieza”.

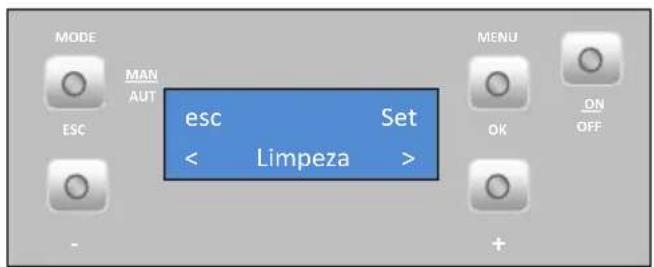

- Limpieza

Esta función permite efectuar la limpieza del cestillo de quema de forma manual. Pulse "Set" (configurar) y aparecerá el mensaje "OK" (aceptar). Pulse "OK" (aceptar) para iniciar la limpieza y aparecerá el mensaje "habilitada". Cuando quiera parar, pulse "OK" (aceptar). Pulse la tecla "+" para pasar al menú "Técnico".

El menú técnico no está disponible para el consumidor final y se refiere a las configuraciones de fábrica que no deben modificarse en ningún caso.

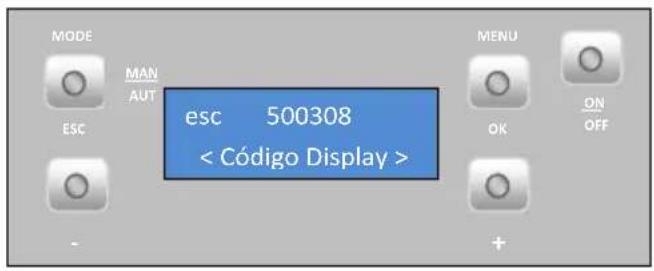

7.2.7. "Info Usuario"

En este menú, el usuario puede visualizar algunas informaciones sobre la caldera. Al pulsar "Set" (configurar), aparecerá el menú "Código de la placa electrónica." "Código do software/firmware del display". Si pulsa la tecla "+" pasará al siguiente menú "Horas funcionamiento".

Este menú indica cuántas horas de trabajo tiene la caldera.

Velocidad (rotaciones por minuto) de funcionamiento del extractor de humos.

Caudal de aire medido por el sensor de aire.

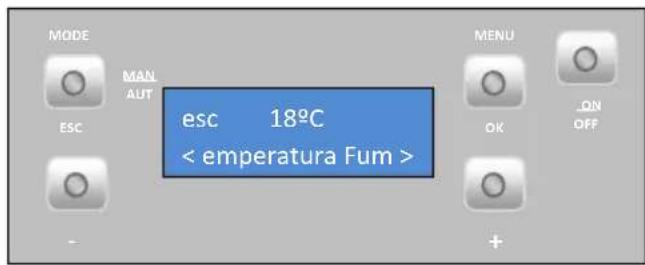

Temperatura de humos.

Tiempo (en "On" [activado]) de rotación del sin fin.

Nivel de potencia del ventilador.

Presión en el circuito hidráulico

Para poner en funcionamiento la caldera de pellets es necesario pulsar el botón start/stop (inicio/parada) durante 3 seg. El visualizador deberá indicar “encendido”, manteniéndose así hasta que la fase de encendido concluya.

Los pellets pasarán a través del canal de alimentación hasta el cestillo de quema (cámara de combustión), donde comenzará su ignición con ayuda de la resistencia de calentamiento. Este proceso puede durar entre 10 y 15 minutos, dependiendo de si el tornillo sin fin de transporte de pellets está previamente cargado con combustible o vacío. Una vez terminada la fase de ignición, en el visualizador deberá aparecer la palabra “On” (encendido).

8.1. Parada

La orden de parada del aparato se realiza pulsando el botón start/stop (inicio/parada) durante 3 seg.

Hasta que concluya esta fase el visualizador indicará “desactivación”. El extractor estará activo hasta que se alcance la temperatura de humos de 40°C para garantizar que se quema todo el material.

8.2. Apagado del aparato

Solo deberá desconectar el aparato después de haber cumplido el procedimiento de parada, asegúrese de que el visualizador indica “Off” (apagado). Si fuera necesario, desconecte el cable de alimentación de la toma eléctrica.

8.3. Instrucciones para retirar las tapas laterales

8.3.1. Retirar las tapas laterales

Levante la tapa tirando hacia arriba y hacia delante para retirarla de los encajes superiores y frontales. El montaje se hace de manera inversa.

Figura 14 – retirada de las tapas laterales

8.3.2. Tapa del depósito de pellets

La apertura del depósito de pellets se hace desplazando el cierre lateralmente (figura 15-a) y levantando la tapa (figura 15-b).

b)
Figura 15 – Apertura de la tapa

8.4. Reabastecer el depósito de pellets

1 – Abra la tapa del depósito de pellets, en la zona superior del equipo, tal y como se muestra en la figura15-b.
2 – Vacíe el saco de pellets en el interior del depósito, como se muestra en la figura 16.

Figura 16 – Reabastecimiento del depósito de pellets

3 – Encienda el equipo y cierre la tapa del depósito, presionándola, como se muestra en la figura 16.

8.5 Instalación y funcionamiento con mando externo (cronotermostato) – no incluido en las calderas

Las calderas de pellets se fabrican de serie con un mando (visualizador). Como alternativa, la caldera puede utilizarse con la aplicación de un mando externo genérico (cronotermostato) u otro tipo de mando desde que sea sin tension (contacto seco). Nota: El mando externo, por norma, viene con un manual. Para utilizar el mando externo es necesario colocar una interfaz (17–c),

Figura 17 – Mando externo (cronotermostato) e interfaz de conexión – ambos no incluidos.

En el caso del control remoto inalámbrico es necesario conectar los dos cables, como indica la siguiente figura:

Figura 18 – Conexión del control remoto inalámbrico

Esta placa tiene dos entradas "remote" y "therm", al conectar el cronotermostato en la entrada "remote", el usuario de la orden de arranque (contacto cerrado NC) y parada (contacto abierto NO).

Si se conecta en el "therm" esto sólo varia la potencia de la máquina entre la potencia mínima (contacto abierto NO) y la potencia máxima (contacto cerrado NC).

Nota: el comando externo, por lo general, viene con un manual.

En el caso del control remoto con cables es necesario enchufar los cables negro y gris al receptor como se muestra en la siguiente figura.

Figura 19 – Conexiones del mando externo con cables

⚠️ Nota importante: no se debe conectar corriente eléctrica 220V en el interfaz de conexión.

⚠️ Nota: el cronotermostato debe tener de 1° a 2 °C de hysterisis.

8.6 Instrucciones de montaje del mando externo (si requiere conexión de 230 V)

1 – Desconecte la máquina del interruptor general, retire el lateral derecho de la caldera de pellets.

2 – Retire los terminales de los bornes fase (F) y neutro (N) de la máquina.

3 – Coloque los terminales del cable que alimenta con 220 V el emisor.

4 - Enchufe los cables en el conector del contacto On/Off (figura 20-d). Pase los cables por el prensaestopas hacia el interior de la caldera (figura 20 - e).

5 – Conecte el enchufe del mando externo (contacto On/Off) en la posición “remote” (figura 20).

f) g)
Figura 20 - Instalación del cronotermostato

9. Instalación del silo externo en las calderas 18 kW, 24 kW y 30 kW

La caldera automática Baxi posee un depósito interno con una capacidad para 45 kg de pellets. El silo opcional permite aumentar en cerca de 200 kg la cantidad de pellets diponible, aumentando de forma significativa la autonomía de la caldera.

El conjunto del silo opcional de pellets esta compuesto por:

• Silo;
• Ruedas para mover el silo;
• El canal para transportar los pellets del silo a la caldera;
• Motor eléctrico para el accionamiento del sin fin;
• Placa electrónica con cableado incluído;
• Sensor del nivel del silo de pellets.

Junto con el silo viene un kit para la conexión a la caldera que comprende:

• Manual de instrucciones del silo;
• Niveladores
• Manguera flexible con la abrazadera de metal para la conexión a la caldera
• Cable para la conexión del sensor del silo y tolva de pellets para la placa electrónica;
• Cable para conexión eléctrica del depósito;
• Rampa para poner en el interior del depósito de la caldera;

- Piezas para fijación posterior y lateral del silo a la caldera;

Descripción de funcionamiento

Cuando el sensor de nivel del depósito de la caldera deja de detectar pellets (la luz del sensor se apaga) el motor eléctrico del silo es accionado, haciendo rodar el sin fin del silo externo. Los pellets son transportados del silo hasta el depósito al depósito de la caldera. El motor eléctrico funciona de forma continua hasta que el sensor del depósito de la caldera vuelva a detectar pellets (la luz del sensor está encendida), cuando esto ocurre el motor del silo para.

El sistema del silo será accionado todas las veces que el nivel de pellets en la caldera sea bajo, evitanto que la llama de la caldera se extingue por falta de pellets.

En el silo existe tambien un sensor que detecta el nivel de pellets. Cuando el nivel de pellets es bajo, el sensor deja de detectar los pellets (la luz del sensor apaga) y aparecerá en la pantalla un mensaje de anomalía. Después de 40 segundos aparecerá en el mando de la caldera una señal de alarma (código A15) y la caldera se apaga ("apagado"). El motor eléctrico sigue funcionando, alimentando el tanque interior de la caldera hasta que los sensores detectan pellets.

Con el fin de volver iniciar la caldera tendrá que colocar pellets en el silo (al menos hasta que el sensor detecta los pellets) y hacer el reset a la alarma (consulte el manual de instrucciones).

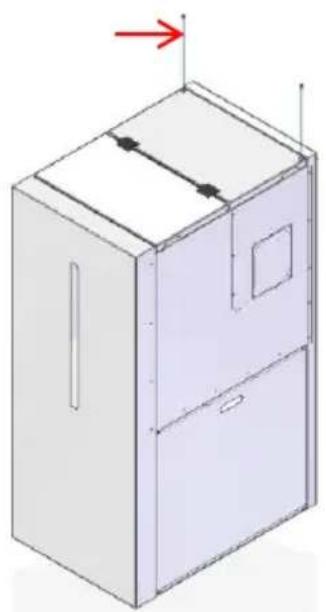

El silo de pellets se puede instalar en el lado izquierdo o derecho de la caldera. Por defecto, está configurado para ser instalado en el lado derecho de la caldera.

Para mayor facilidad debe proceder al montaje y ajuste del conjunto del silo antes de instalar la caldera.

Ajustar la altura de la caldera

Con la caldera colocada en su posición final y antes de iniciar la instalación del silo, debe nivelar la caldera y colocarla a la misma altura del silo. Para ello, coloque el silo al lado de la caldera (izquierda o derecha) y ajuste las patas niveladoras hasta que quede alineado con el silo por la zona superior, como se muestra en las siguientes figuras.

Figura 21 – Ajuste de la altura de la caldeira

9.3. Regulación de la sensibilidad y tiempo de respuesta de los sensores

Los sensores de nivel de pellets permiten la regulación de su sensibilidad. Cuanto mayor es la sensibilidad, mayor es la facilidad con la que detecta los pellets en las proximidades y emite la señal a la placa electrónica de control.

a) b)
Figura 22 – Diferencia entre sensor de nivel con baja sensibilidad (a) y alta sensibilidad (b)

Por lo tanto, gire el botón en el sensor (Figura 23-a) en el sentido de las agujas del reloj para aumentar la sensibilidad o la izquierda para disminuirlo (Figura 23-b).

Figura 23 – Regulación de sensibilidad del sensor de nivel

1 – Para hacer el ajuste de la sensibilidad debe realizar la conexión del depósito a la caldera através de los cables incluídos en le Kit.

e)
Figura 24 – Conexión de los dos sensores a la placa electrónica

2 – A continuación, debe quitar el sensor de nivel en el silo. Este viene instalado por defecto en el lado izquierdo del silo (silo está configurado de fábrica para poder ser

instalado a la derecha de la caldera). Para ello, deberá desenroscar los tornillos de la parte que apoya el sensor y retire el conjunto.

Figura 25 – Remoción del sensor del silo

3 – Con los sensores ya conectados a la placa eléctronica, debe conectar la caldera a la red eléctrica.

4 – Se debe poner algunos pellets en un recipiente y junto a la caldera hacer el ajuste de la sensibilidad, como se describe en los siguientes pasos:

- Poner el sensor sobre los pellets;

Figura 26 – Colocación del sensor sobre los pellets

- Gire el botón de afinación hacia la izquierda en el sentido contrario a las agujas del reloj para que las luz se apague (si no están ya apagadas) -

Figura 27-a, y luego girar lentamente en sentido horario hasta que las luces se encienden -

Figura 27 - b y c.

c)
Figura 27 – Regulación de la sensibilidad del sensor

- Con la luz del sensor encendida, se debe apartar el sensor de los pellets y verificar que la luz se apaga (Figura 28-a) y volver a acercar el sensor verificando que las luz encienda al acercarse a los pellets (Figura 28-b)

Figura 28 – Regulación de la sensibilidad del sensor

- Si las luz no se apaga cuando el sensor está lejos de los pellets o no se enciende cuando se acerca, ajustar nuevamente la sensibilidad del sensor y repetir la prueba.

- Debe realizar una prueba del funcionamiento del sensor del depósito de la caldera con pellets alejando y aproximando el sensor de los pellets, este sensor no tiene regulación de sensibilidad.

También es posible ajustar el tiempo de respuesta del sensor, es decir, el tiempo que tarda el sensor para enviar una señal a la tarjeta electrónica después de detectar los pellets. Este ajuste se realiza directamente en la placa electrónica del silo en la esquina superior derecha (ver anexos) y de la misma manera que para la regulación de la sensibilidad - al girar en sentido horario para un tiempo de respuesta más largo; girar hacia la izquierda para disminuir el tiempo de respuesta.

El tiempo de respuesta debe ajustarse a el valor mínimo

Instalación del silo a la direcha de la caldera

El sensor de nivel de el silo se debe instalar en el lado mas cercano de la caldera.

1 - Si desea instalar el silo a la derecha de la caldera debe instalar el sensor en el lado izquierdo del silo, el mismo lugar en el que viene montado de fábrica. Antes debe desconectar el cable que se conecta a la placa para facilitar el montaje. Para fijarlo se debe utilizar los tornillos retirados previamente y ponerlo en la posición ilustrada en la Figura 29-b.

a) b)
Figura 29 – Colocación del sensor del silo

2 – A continuación, debe instalar la rampa para los pellets en el depósito de la caldera. Para ello, debe quitar primero la tapa lateral derecha del depósito de la caldera - quitando los 4 tornillos que fijan (Figura 30).

Figura 30 – Remoción de la tapa lateral del depósito de pellets

3 - Para montar la rampa debe introducirla en el depósito como se muestra en las siguientes figuras y fijarlo con los tornillos retirados previamente.

d)
Figura 31 – Montaje de la rampa

4 – Antes de continuar con el montaje del silo, debe comprobar si el canal del sin fin está colocado correctamente en su base. Para ello, abra la tapa del silo y asegúrese de que el enaje esta de acuerdo con la Figura 32-a. Compruebe si la manguera para la salida de pellets está alineado con la abertura lateral del silo (Figura 32-b).

b)
Figura 32 – Canal del sin fin para silo en el lado derecho

5 – En el silo, debe colocar la manguera flexible en el tubo de salida de pellets y fijarlo con la abrazadera de metal incorporado. La manguera flexible debe hacer una curva hacia abajo (Figura 33-c).

Figura 33 – Colocación de la manguera flexible

6 – Debe acercar el silo de la caldera y colocar la manguera flexible en la entrada lateral de pellets del depósito (Figura 34 – b y c). El silo debe tener un espacio de 1 cm hasta el lado de la caldera y debe estar alineado con la parte trasera de este.

c)
Figura 34 – Colocación del silo cerca de la caldera (a); conexión del silo al depósito de pellets de la caldera (b e c)

7 – Para la fijación del silo a la caldera tendrá que quitar las tapas superiores el silo. Retire los 2 tornillos en la parte posterior (Figura 35-a); abra la cubierta frontal y retire los tres tornillos que fijan las cubiertas de la barra central (Figura 35-c).

Figura 35 – Remoción de las tapas superiores

8- Para fijar el silo a la caldera deberá colocar en la zona posterior la pieza suministrada y fijarla con los tornillos, tal como se indica en las siguientes figuras.

a) b)
Figura 36 – Fixajión posterior del silo a la caldera

9 - En la zona lateral, entre el silo y la caldera, deberá colocarse un tornillo junto con la pieza suministrada

Figura 37 – Fixajión lateral del silo a la caldera

10 - Por último, debe colocar las tapas superiores y vuelva a colocar los tornillos.

Figura 38 – Colocación de las tapas superiores

Instalación del silo a la izquierda de la caldera

El silo para suministro auxiliar de pellets a la caldera automática Baxi está configurado por defecto para ser instalado en el lateral derecho de la caldera. En caso de querer instalarlo en el lateral izquierdo, deberá seguir los siguientes pasos.

1 – En primer lugar, deberá retirar las tapas superiores. Para ello, deberá empezar por retirar los dos tornillos de fijación a la zona posterior (Figura 39-a). A continuación, abra la tapa frontal y retire los 3 tornillos (Figura 39-c) que fijan las tapas.

c) d)
Figura 39 – Remoción de las tapas superiores

2 – A continuación deberá retirar las dos tapas laterales (Figura 40-a) y la pieza que asegura el canal del tornillo sin fin, en el interior del silo (Figura 40-b)

Figura 40 – Remoción de las tapas laterales y suporte del canal del tornillo sin fin

3 – Para colocar la salida de pellets al lado derecho del silo, deberá aflojar los dos tornillos señalados en la Figura 41-a (no es necesario retirarlos), y hacer girar hacia la derecha el conjunto superior del canal (incluyendo el conjunto del motor). Al final deberá volver a apretar los dos tornillos.

a) b)
Figura 41 – Rotación del canal del tornillo sin fin.

4 – Posteriormente, deberá desplazar el canal del sin fin hacia el lado derecho del silo (Figura 42-a), levantándolo y haciéndolo girar ligeramente hacia la derecha de forma que quede encajado en la base, en los orificios en diagonal (Figura 42-b).

En caso necesario, podrá retirar la tapa lateral inferior del silo para acceder a la base del canal del sin fin y facilitar el posicionamiento inferior del mismo

Al final, la salida de pellets deberá estar perpendicular al lateral del silo.

Figura 42 – Desplazamiento del canal hacia el lado derecho

5 – El sensor de nivel debe ser colocado del lado derecho del silo (instalado en el lado mas próximo de la caldera). Para esto debe cambiar la posición del sensor en la pieza en la que se fija:

- Deberá retirar el sensor de nivel de la pieza, quitando los 4 tornillos que lo sujetan;

Figura 43 – Remoción del sensor de nivel de la pieza

- Para ensamblar el sensor en el lado opuesto de la pieza debe como se muestra en la siguiente figura:

Figura 44 – Fijación del sensor de nivel en la pieza

- Por último, se puede unir las dos partes en la parte inferior del silo. Poner la pieza con el lado derecho del sensor del silo y la pieza sin el sensor en el lado izquierdo. El sensor debe ser colocado como se muestra en la Figura 45-c.

c)
Figura 45 – Colocación del sensor de nivel de pellets en el silo (instalación a la izquierda de la caldera)

6 – Volver a colocar la pieza de fijación del canal del sin fin, en el interior del silo (Figura 46-a). Las tapas laterales deben ser instaladas del lado izquierdo (Figura 46-b).

a) b)
Figura 46 – Colocación del suporte del canal del sin fin y tapas laterales

7 – En el silo, debe colocar la manguera flexible en el tubo de salida de pellets y fijarlo con la abrazadera de metal incorporado. La manguera flexible debe hacer una curva hacia abajo (Figura 47-c)

Figura 47 – Colocación de la manguera flexible

8 – Debe realizar la conexión del depósito a la caldera através de los cables incluídos en le Kit.

e)
Figura 48 – Conexión del sensor a la placa electrónica

10 – Debe acercar el silo de la caldera y colocar la manguera flexible en la entrada lateral de pellets del depósito (Figura 49 – b y c). El silo debe tener un espacio de 1 cm hasta el lado de la caldera y debe estar alineado con la parte trasera de este.

c)
Figura 49 – Colocación del silo cerca de la caldera (a); conexión del silo al depóstio de la caldera (b e c)

11 - Para fijar el silo a la caldera deberá colocar en la zona posterior la pieza suministrada y fijarla con los tornillos, tal como se indica en las siguientes figuras.

a) b)
Figura 50 – Fijación posterior del silo a la caldera

12 - En la zona lateral, entre el silo y la caldera, deberá colocarse un tornillo junto con la pieza suministrada

Figura 51 – Fijación lateral del silo a la caldera

13 - Finalmente, deberá colocar las tapas superiores y volver a fijar los tornillos.

Figura 52 – Colocación de las tapas superiores

Activación del sensor de nivel de pellets

Al final de la instalación del silo debe habilitar el sensor de nivel de pellets del silo en el comando/display de la caldera. Para esto debe entrar en el menú técnico. (Contraseña proporcionada sólo a el personal técnico autorizado)

Dentro de este menú, vaya a programación general y en el menú sensor de nivel Pellets, hay que pulsar Set, y luego la tecla "+" y "-" hasta aparecer en la pantalla On.

Cuando el silo se quede sin pellets, el sensor envía una señal y surge una alarma en la pantalla de la caldera (código A15). Debe llenar el silo de pellets, hacer reset a la alarma y reiniciar la caldera.

9.6. Arranque de la caldera

Con el silo correctamente instalado y fijo a la caldera (del lado derecho o izquierdo) debe realizar las ligaciones hidráulicas y la ligación de salida de humos de la caldera.

Después de hacer las conexiones, debe introducir algunos pellets en el silo y activar la caldera. Debe observar si los pellets caen desde el silo externo para el depósito de la caldera y comprobar que los sensores trabajan deviamente.

Si los sensores no están funcionando correctamente debe retirarlos y volver a ajustar la sensibilidad.

Debe observar con la caldera en funcionamiento 3 o 4 cargas y comprobar que el nivel pellets de no se eleva por encima del nivel de los sensores.

10. Mantenimiento ▲!

La caldera de pellets automática BAXI incluye sistemas de limpieza automáticos, uno colocado en la parte superior de la caldera responsable por la limpieza de los tubos del intercambiador de humos (Figura 53-a), este sistema se activa cuando la caldera está en funcionamiento, con ciclos de 60 segundos de hora en hora y durante la fase de apagado y otro en la base del quemador para la limpieza de las cenizas y residuos (Figura 53-b) este sistema se activa cuando la caldera se encuentra en la fase de apagado.

b)
Figura 53 – Sistemas automáticos de limpieza

El cuidado principal que se debe llevar a cabo consiste en limpiar el cajón de las cenizas situado en la parte inferior de la caldera. Para acceder al cajón hay que abrir la puerta frontal, abrir la puerta inferior y acceder al cajón de las cenizas (figura 54).

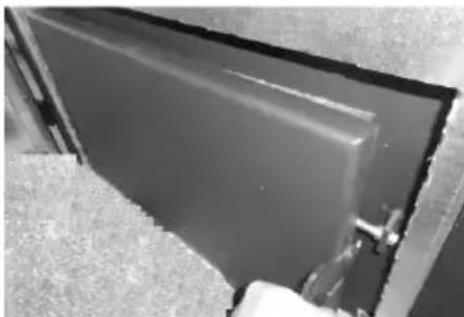

Figura 54 - Puerta inferior y cajón de las cenizas.

Nota: Sin embargo, antes de realizar cualquier limpieza, es imprescindible que la caldera esté desenchufada y suficientemente fría con el fin de evitar accidentes.

Nota: Es necesario anualmente verificar la precarga del vaso de expansión, válvula de seguridad y el estado del líquido en el circuito hidráulico.

Limpieza adicional

Por cada 2000 kg de pellets consumidos, deberá efectuarse una limpieza adicional. La frecuencia de limpieza dependerá de la calidad del combustible.

En la caldera, deberá proceder a limpiar los tubos por donde circula el aire y los respectivos turbuladores. Para ello deberá abrir la tapa situada en la zona superior del equipo (figura 55-a), retirando las seis tuercas de mariposa que fijan la tapa (figura 55-b y c). A continuación, tire de los turbuladores hacia arriba (figura 55-d). Debe retirar el soporte de los muelles (figura 55-f). Debe usarse un aspirador para

limpiar esta zona y con un escobillón de acero se puede limpiar el interior de los tubos (figura 55-g). Los turbuladores y los muelles que se hayan retirado también deben limpiarse con un escobillón de acero.

Para volver a colocar los turbuladores, deberá procederse de forma inversa a lo indicado en las figuras. Antes de activar la caldera se debe verificar que los turbuladores están en su sitio y bien sujetos (figura 55-d).

h)
Figura 55 – Limpieza de los canales de paso de aire y turbuladores

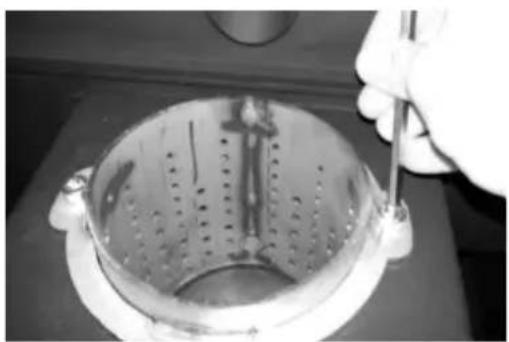

Limpieza quemador y del plato de limpieza

Limpiar periódicamente el quemador y el plato debe ser hecho con un cepillo de acero, como se muestra en las figuras 56a, 56b, 56c y 56d para evitar la obstrucción de los orificios del quemador o algún tipo de residuos que no se hace gris apego a la placa limpieza.

d)
Figura 56 – Quemador y del plato de limpieza (caldera automática)

Si nota que la extracción de humos no se está realizando en las mejores condiciones, le recomendamos que limpie el extractor como se indica en las figuras 57 y 57. No obstante, se recomienda realizar esta operación al menos una vez al año.

Figura 57 – Retire los tornillos de la tapa superior de la parte frontal y trasera de la caldera para tener acceso al extractor.

Figura 58 – Retire los tornillos del extractor y aspire la zona de paso del aire.

11. Lista de alarmas/averías/recomendaciones

Alarma	Código		Causa y solución
Fallo en el encendido	A01	Tiempo máximo 1800 s	- Canal del sin fin vacío - volver a efectuar el arranque- Resistencia quemada - sustituir la resistencia- Resistencia del motor lineal quemada- Micro switch averiado- Cestillo de quema mal colocado- Motor de limpieza lineal bloqueado- Temperatura de humos no ultrapaso el valor definido en el encendido
Llama apagada o falta de pellets	A02	Temperatura del humo inferior a 40 °C	- Depósito de pellets vacío
Temperatura en exceso en la cuba de pellets	A03	110°C	- El ventilador ambiente no funciona - llamar al servicio de asistencia- Termostato averiado - llamar al servicio de asistencia- Máquina con ventilación deficiente
Exceso de temperatura de humos	A04	Más de 260°C	- El ventilador ambiente no funciona o está en un nivel de potencia bajo - aumentar el nivel al máximo (si el problema persiste, llamar al servicio de asistencia)- Tiro insuficiente- Exceso de pellets- Sensor de humos averiado
Alarma presostato	A05	Puerta abierta, falta de depresión o avería del extractor durante 60 s	- Cerrar la puerta y retirar el error de presostato averiado- Obstrucción del tubo de extracción o extractor averiado
Sensor de masa de aire	A06	Delta de 40 lpm durante 3600 s	- Tubería con tiro insuficiente o tubería obstruida- Sensor de masa de aire averiado
Puerta abierta	A07	Puerta abierta durante 60 segundos	- Cerrar la puerta - retirar el error- Sensor de masa de aire averiado
Error en el extractor de humos	A08	Error en la conexión	- Comprobar la conexión- Comprobar que el extractor de humos no está bloqueado
Error en el sensor de humos	A09	Error en la conexión	- Comprobar la conexión- Sensor de humos averiado
Error en la resistencia de pellets	A10	Error en la conexión	- Comprobar la conexión- Resistencia averiada
Error en el motor del sin fin	A11	Error en la conexión	- Comprobar la conexión- Motor sin fin averiado
Alarma nivel de pellets	A15	Falta de pellets en el silo externo	- Coloque pellets en el silo (sólo activo en calderas automáticas)
Presión de agua fuera del intervalo de funcionamiento	A16		- Comprobar la conexión- Comprobar presión en el circuito hidráulico- Ajustar presión en el circuito hidráulico (intervalo de trabajo 05 hasta 2,8 bar)
Exceso de temperatura del agua	A18	95°C	- Comprobar la conexión- Comprobar que la bomba trabaja- Retirar aire en el circuito hidráulico- comprobar que los disipadores de calor están abiertos

Tabla 2 - Lista de alarmas

Nota importante: todas las alarmas originan la parada de la máquina. Será necesario restablecer ("reset") la alarma y reiniciar. Para restablecer la máquina deberá mantener pulsado el botón "On/Off" (encendido/apagado) durante 3 a 4 segundos hasta oír la señal sonora.

- Anomalías

Anomalías

Mantenimiento “service”

Fallo en el sensor de aire

Bajo nivel de pellets

Puerta abierta

Fallo en el sensor de temperatura de aire

Fallo en el sensor de temperatura de agua

Fallo en el sensor de presión de agua

Presión de agua cercana a los límites del intervalo de funcionamiento

Tabla 3 - lista de anomalías

⚠️ Nota importante: La anomalía de mantenimiento (cuando aparece la palabra “service” en el visualizador) significa que la estufa lleva más de 2100 horas de servicio. El cliente debe hacer el mantenimiento del equipo y, solo después, reiniciar el contador de horas (acceso a través del menú técnico) para eliminar el mensaje de anomalía. Esta anomalía no afecta al funcionamiento normal del equipo, es únicamente un aviso.

Nota importante: Cuándo ocurre la alarma "A16" se puede comprobar el valor de presión leído por la caldera, para ello, pulse durante 10 segundos el botón "Mode" para acceder a los menús de la caldera, tenemos 2 minutos acceder al menú "info usuario" y comprobar el valor de la presión leído por la caldera.

Nota importante: sólo se puede hacer reset a una alarma, si está intermitente en la pantalla, si la alarma está fijo en la pantalla es necesario pulsar una vez el botón "Mode".

! Nota importante: las anomalías no originan la parada de la máquina.

! ¡AVISO!

Para apagar el aparato, en caso de emergencia, debe parar el equipo de manera normal.

! ¡AVISO!

DURANTE SU FUNCIONAMIENTO EL EQUIPO ESTARÁ CALIENTE, POR LO QUE ES NECESARIO TENER CUIDADO, PRINCIPALMENTE CON EL TIRADOR DE APERTURA DE LA PUERTA.

12. Esquemas de instalación

Esquema de instalación para calefacción central

Figura 59 – Esquema de instalación para calefacción central.

Notas:

Podemos ajustar/alterar de acuerdo con el criterio del cliente para otra temperatura

Conexión a radiadores de calefacción central y agua caliente sanitaria combinada con panel solar

Figura 60 – Esquema de instalación para calefacción central con la ayuda de pellets

Ejemplo de la conexión eléctrica de un cronotermostato (control de la temperatura ambiente) de un termostato diferencial conectado al depósito de ACS y de la válvula de tres vías a una caja de relés

Figura 61 – conexión eléctrica de un cronotermostato (control de temperatura ambiente) de un termostato diferencial conectado al depósito de ACS y a la válvula de tres vías a una caja de relés

Conexión a radiadores de calefacción central, junto con otra caldera auxiliar y agua sanitaria combinada con panel solar

Figura 62 – Esquema de instalación para calefacción central de pellets con la ayuda de caldera natural.

Notas:

• El Termostato diferencial debe tener una hysterisis entre 15 a 25°C. ①

• Hidro independiente "Off" (water temperatura controlled regulation), colocar la caldera en modo "manual" y en la potencia "5"

• Modulating pump "On"

• Water sensing inhibition "On"
• Alternative hydro shutdown "On"
• Bomba "On" = 50 °C
• Bomba "Off" = la misma temperatura del termostato o 1 °C por abajo de la temperatura del termostato diferencial

En este caso con el termostato diferencial la máquina debe estar conectada en la conexión "Remote".

Cálculo depósitos de inercia: para las calderas a pellets se recomienda que el depósito de inercia tenga 20l/kW.

Conexión a suelo radiante, junto con otra caldera auxiliar y agua sanitaria combinada con panel solar

Figura 63 – Esquema de instalación para calefacción central y calentamiento de agua para uso doméstico con acumulador

Simbología

Figura 64 – Simbología

13. Esquemas eléctricos de la caldera de pellets

Figura 65 – Esquema eléctrico de la placa electrónica

Figura 66 – Esquema eléctrico de la placa eléctrica del silo externo

Figura 67 – Esquema eléctrico de los sensores capacitivos

14. Gráficos de rendimiento de la bomba circuladora UPM3 25-70 130 mm

Figura 68 – gráficos de rendimiento de la bomba circuladora

15. Fin de la vida útil de una caldera de pellets

Cerca del 90 % de los materiales utilizados para fabricar los equipos son reciclables, lo que contribuye a crear un menor impacto medioambiental y a favorecer el desarrollo sostenible de la Tierra. Por ello, cuando llega el final de la vida útil del equipo, hay que desecharlo en lugares de tratamiento de residuos autorizados y se recomienda ponerse en contacto con las autoridades pertinentes de su municipio para que su recogida sea la adecuada.

16. Glosario

Amperios (A): unidad de medida (SI) de intensidad de la corriente eléctrica.

bar: unidad de presión que equivale a 100.000 Pa. Este valor de presión se acerca mucho al de la presión atmosférica normal.

cal (caloría): cantidad de calor indispensable para elevar un grado centígrado la temperatura de un gramo de agua.

cm (centímetros): unidad de medida.

CO (monóxido de carbono): gas ligeramente inflamable, incoloro, inodoro y muy peligroso por su alta toxicidad.

CO₂ (dióxido de carbono): gas necesario para que las plantas realicen la fotosíntesis pero que al emitirse a la atmósfera contribuye al efecto invernadero.

Combustión: proceso de obtención de energía. La combustión es básicamente una reacción química, para la que se necesitan tres elementos fundamentales: combustible, comburente y temperatura de ignición.

Comburente: sustancia química que alimenta la combustión (esencialmente, el oxígeno), fundamental en el proceso de combustión.

Combustible: todo aquello que es susceptible de entrar en combustión; en este caso concreto, nos referimos a la madera.

Creosota: compuesto químico procesado a través de la combustión. Este compuesto se deposita a veces en el vidrio y en la chimenea del hogar.

Disyuntor: dispositivo electromecánico que permite proteger una determinada instalación eléctrica.

Eficiencia energética: capacidad de generar cantidades elevadas de calor con la menor energía posible, lo que provoca un menor impacto medioambiental y se reduce el coste energético.

Emisiones de CO: emisión de gas monóxido de carbono a la atmósfera.

Emissions de CO (13 % de O₂): porcentaje de monóxido de carbono corregido al 13 % de O₂.

Interruptor diferencial: protege a las personas o los objetos contra fallos en la toma de tierra al evitar descargas eléctricas e incendios.

kcal (kilocaloría): unidad de medida múltiple de la caloría. Equivale a 1000 calorías.

kW (kilovatio): unidad de medida que corresponde a 1000 vatios.

mm (milímetros): unidad de medida.

mA (miliamperio): unidad de medida de intensidad de la corriente eléctrica.

Pa (Pascal): unidad modelo de presión y de tensión en el sistema internacional (SI). El nombre de esta unidad se debe a Blaise Pascal, quien fue un eminente matemático, físico y filósofo francés.

Poder calorífico: también denominado calor específico de combustión. Representa la cantidad de calor liberado cuando se quema por completo una determinada cantidad de combustible. El poder calorífico se expresa en calorías (o kilocalorías) por unidad de peso de combustible.

Potencia nominal: potencia eléctrica consumida a partir de la fuente de energía. Se indica en vatios.

Potencia calorífica nominal: capacidad de calentar, es decir, la transferencia calorífica que el equipo hará a partir de la energía de la leña; se mide para una carga de leña estándar en un determinado período de tiempo.

Potencia de uso: recomendación del fabricante que ha realizado pruebas en los equipos con cargas de leña dentro de los parámetros razonables de funcionamientos mínimos y máximos de dichos equipos Esta potencia de uso mínima y máxima supondrá que el consumo de leña por hora sea distinto en cada caso.

Plomada: vertical de la instalación para elevar el punto más alto de la instalación.

Rendimiento: expresión en porcentaje de la “energía útil” que se puede extraer de un determinado sistema teniendo en cuenta la “energía total” del combustible utilizado.

Temperatura de ignición: temperatura por encima de la cual el combustible puede entrar en combustión.

Termorresistente: resistente a altas temperaturas y al choque térmico.

Vitrocerámica: material cerámico de alta resistencia producido a partir de la cristalización controlada de materiales vítreos. Muy utilizado en aplicaciones industriales.

W (vatio): unidad del sistema internacional (SI) para la potencia.

3. Características técnicas

Tabela 1 – Características técnicas

Ensaios realizados usando pellets de madeira com poder calorífico de 4.9 kWh/kg.

Modo de funcionamento para radiadores/depósito de inercia

a) Tecla para mudar de modo manual, automático e para sair dos menus (esc).

Temperatura de fumos.

8.4. Reabastecer o depósito de pellets

b)
Figura 53 – Sistemas de limpeza automático

Figura 65 – Esquema eléctrico placa electrónica

Figura 66 – Esquema eléctrico placa eléctrica do silo externo

Figura 67 – Sensores de nivel de pellets

14. Gráficos de desempenho da bomba circuladora UPM3 25-70 130mm

cm (centímetros): unidade de medida.

Emissões de CO (13% de O2): teor de monóxido de carbono corrigido a 13% de O2.

mm (milímetros): unidade de medida.

mA (miliampere): unidade de medida de intensidade da corrente eléctrica.

a)

b)
