Tipo de producto	Horno eléctrico empotrado
Marca	Beko
Modelo	BBCM12300X
Instalación	Empotrado
Fuente de energía	Eléctrica
Clase de eficiencia energética	A+
Capacidad del horno	72 litros
Dimensiones (AlxAnxPr)	595 x 595 x 575 mm
Peso	32 kg
Consumo de energía (convencional)	0.99 kWh
Consumo de energía (con ventilador)	0.79 kWh
Funciones de calentamiento	Convencional, Con ventilador, Grill, Grill con ventilador, Calor inferior, Descongelación
Tipo de limpieza	Revestimiento catalítico (pared posterior)
Material de la puerta	Vidrio Cool Touch
Bloqueo infantil	Sí
Pantalla	Reloj digital LED
Temporizador	Sí, programable
Luz interior	Sí
Número de estantes	2
Potencia del grill	2300 W
Carga total conectada	3450 W
Garantía	2 años (piezas y mano de obra)

Preguntas frecuentes - BBCM12300X BEKO

¿Cómo precaliento el horno?

Seleccione la función deseada usando el selector de modo, luego gire el control de temperatura a la temperatura requerida. El horno comenzará a calentarse y la luz indicadora mostrará que está calentando. Una vez que se alcanza la temperatura establecida, la luz indicadora se apaga.

¿Qué significa el símbolo del ventilador?

El símbolo del ventilador indica cocción con ventilador. Esta función utiliza un ventilador para circular el aire caliente de manera uniforme por el horno, lo que permite obtener resultados de cocción consistentes y, a menudo, tiempos de cocción reducidos.

¿Cómo puedo limpiar el revestimiento catalítico del horno?

El revestimiento catalítico en la pared posterior se autolimpia. Absorbe la grasa y las salpicaduras de comida durante la cocción. Para mantenerlo, simplemente limpie los residuos sueltos con un paño húmedo cuando el horno esté frío. No use limpiadores abrasivos.

¿Por qué mi horno no se calienta?

Verifique que el horno esté correctamente conectado a la fuente de alimentación y que el interruptor de circuito esté encendido. Asegúrese de que el temporizador del horno esté configurado en manual (no automático). Si el problema persiste, comuníquese con un agente de servicio autorizado.

¿Puedo usar papel de aluminio en el horno?

Sí, pero evite cubrir toda la parte inferior del horno o la rejilla del ventilador, ya que esto puede bloquear el flujo de aire y dañar el horno. Use papel de aluminio solo para forrar bandejas de hornear o envolver alimentos.

¿Cómo configuro el bloqueo infantil?

Para activar el bloqueo infantil, mantenga presionado el botón 'Bloqueo infantil' durante 3 segundos. Aparecerá un símbolo de candado en la pantalla. Repita el mismo procedimiento para desactivarlo.

¿Qué debo hacer si aparece el código de error E1?

El código de error E1 generalmente indica un problema con el sensor de temperatura del horno. Intente reiniciar el horno apagándolo en la red eléctrica durante unos minutos y luego volviéndolo a encender. Si el error persiste, comuníquese con el servicio de atención al cliente.

¿Cuánto dura el período de garantía?

Beko ofrece una garantía estándar de 2 años en piezas y mano de obra. Registre su producto en línea para activarla. Algunos países pueden tener opciones de garantía extendida.

¿Puedo reemplazar el sello de la puerta del horno yo mismo?

Sí, el sello de la puerta es reemplazable por el usuario. Compre el sello correcto en un distribuidor autorizado de piezas de repuesto. Retire el sello viejo tirando de él fuera de la ranura, luego inserte el nuevo uniformemente en su lugar.

¿Cuál es la temperatura máxima para asar a la parrilla?

La temperatura máxima para la función de grill es 230°C. Para obtener los mejores resultados, precaliente el grill durante 5-10 minutos antes de usar.

MANUAL DE USUARIO BBCM12300X BEKO

Horno empotrado / Manual del usuario

Horno empotrado / Manual del usuario

Gracias por elegir el producto Beko. Queremos que el aparato, fabricado con alta calidad y tecnología, le ofrezca la mejor eficiencia. Para ello, lea atentamente este manual y cualquier otra documentación proporcionada antes de utilizar el producto.

Preste atención a todas las informaciones y advertencias del manual de usuario. De esta manera, se protegerá a sí mismo y al aparato contra los peligros que puedan ocurrir.

Guarde el manual de instrucciones. Si le da el aparato a otra persona, entregue el manual con él. En este manual se indican las condiciones de garantía, el uso y los métodos de resolución de problemas de su producto.

Los símbolos y sus descripciones utilizados en el manual del usuario:

Peligro que puede provocar la muerte o lesiones.

Información importante o consejos de uso útiles.

Lea el manual de usuario.

Peligro que puede provocar daños materiales al aparato o a su entorno.

Arçelik A.Ş.

Karaağaç caddesi No:2-6 34445 Sütlüce/Istanbul/TURKEY

Made in TURKEY

Tabla de contenidos

1 Instrucciones de Seguridad...... 36

1.1 Uso Previsto.... 36 1.2 Seguridad de niños, personas vulnerables y mascotas...... 36 1.3 Seguridad Eléctrica 37 1.4 Seguridad en Transporte ...... 39 1.5 Seguridad en la instalación...... 40 1.6 Seguridad de uso.... 40 1.7 Avisos de temperatura.... 41 1.8 Uso de accesorios.... 41 1.9 Seguridad en la cocción...... 42 1.10 Mantenimiento y limpieza Seguridad...... 43

2 Instrucciones medioambientales 44

2.1 Directiva de Residuos.... 44 2.1.1 Cumplimiento de Directiva WE-EE y eliminación del producto de desecho...... 2.2 Información de Embalaje...... 44 2.3 Recomendaciones para el ahorro de energía ....

3 Su aparato 45

3.1 Información de Producto...... 45 3.2 Panel de control del producto Introducción y uso...... 3.2.1 Panel de control.... 46 3.2.2 Introducción del panel de control del horno.... 46 3.3 Funciones de funcionamiento del horno .... 3.4 Accesorios del Producto...... 47 3.5 Uso de los accesorios del producto.... 48 3.6 Especificaciones Técnicas ..... 51

4 Primer uso 52

4.1 Primer ajuste del temporizador.... 52 4.2 Limpieza inicial.... 52

5 Uso del horno.... 53

5.1 Información general sobre el uso del horno .... 5.2 Funcionamiento de la unidad de control del horno .... 53 5.3 Ajustes 55

6 Información general sobre el horneado ....

6.1 Advertencias generales sobre la cocción en el horno .... 6.1.1 Pasteles y alimentos para el horno...... 6.1.2 Carne, pescado y aves de corral .... 6.1.3 Parrilla.... 60 6.1.4 Alimentos de prueba.... 61

7 Mantenimiento y limpieza...... 62

7.1 Información General de Limpieza. 62 7.2 Limpieza de los accesorios ..... 63 7.3 Limpieza del panel de control..... 63 7.4 Limpiar el interior del horno (área de cocción)....64 7.5 Fácil limpieza con vapor...... 64 7.6 Limpieza de la puerta del horno ... 65 7.7 Retirar el cristal interior de la puerta del horno...... 7.8 Limpieza de la lámpara del horno 66

8 Solución de problemas .... 67

1 Instrucciones de Seguridad

• Esta sección incluye las instrucciones de seguridad necesarias para evitar el riesgo de lesiones personales o daños materiales.
• En caso de entregar el producto a otra persona para su uso personal o venderlo de segunda mano, también se debe entregar el manual de usuario, las etiquetas del producto y otros documentos y piezas relevantes.
• Nuestra empresa no asumirá ninguna responsabilidad por los daños que puedan producirse por el incumplimiento de estas instrucciones.
• El incumplimiento de estas instrucciones anulará cualquier garantía.
• Los trabajos de instalación y reparación deben ser realizados siempre por el fabricante, el servicio técnico autorizado o una persona que la empresa importadora designe.
• Utilice únicamente repuestos y accesorios originales.
• No repare ni sustituya ningún componente del producto a menos que esté expresamente indicado en el manual del usuario.

- No realice modificaciones técnicas en el producto.

1.1 Uso Previsto

• Este producto está diseñado para ser utilizado en casa. No es adecuado para uso comercial.
• No utilice el producto en jardines, balcones u otros lugares al aire libre. Este producto está pensado para ser utilizado en los hogares y en las cocinas del personal de tiendas, oficinas y otros entornos laborales.
• ADVERTENCIA: Este aparato debe utilizarse únicamente para cocinar. No debe ser usado para diferentes propósitos, como calentar la habitación.
• El horno puede usarse para descongelar, hornear, freír y asar alimentos.
• Este producto no se debe utilizar para el calentamiento de platos, ni para secar colgando toallas o ropa en el asa.

1.2 Seguridad de niños, personas vulnerables y mascotas

- Este aparato puede ser utilizado por niños de 8 años de edad y mayores, y por personas con discapacidades físicas,

sensoriales o mentales, o que carezcan de experiencia y conocimientos, siempre que sean supervisados o entrenados sobre el uso seguro y los peligros del aparato.

• Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños a menos que haya alguien que los supervise.
• Este aparato no debe ser utilizado por personas con capacidad física, sensorial o mental limitada (incluidos los niños), a menos que se les mantenga bajo supervisión o reciban las instrucciones necesarias.
• Los niños deben ser supervisados para asegurar que no jueguen con el aparato.
• Los aparatos eléctricos son peligrosos para niños y mascotas. Los niños y las mascotas no deben jugar, trepar o entrar en el aparato.
• No coloque objetos que los niños puedan alcanzar sobre el aparato.
• ADVERTENCIA Durante el uso, las superficies accesibles del aparato están calientes. Mantenga a los niños alejados del aparato.
• Mantenga los materiales de embalaje fuera del alcance de los niños. Existe un riesgo de lesiones y asfixia.
• Cuando la puerta esté abierta, no coloque ningún objeto pesado sobre ella ni permita que los niños se sienten sobre ella. Puede hacer que el horno se vuelque o que se dañen las bisagras de la puerta.
• Antes de desechar productos desgastados e inútiles:
• Desenchufe el conector de alimentación y retírelo de la toma de corriente.
• Desconecte el cable de alimentación y separe el enchufe del producto.
• Tome precauciones para evitar que los niños entren en el producto.
• No permita que los niños jueguen con el producto cuando esté en modo inactivo.

1.3 Seguridad Eléctrica

- Enchufe el aparato en una toma de corriente con conexión a tierra protegida por un fusible que coincida con los valores de corriente indicados en la etiqueta de tipo. Haga que la instalación de la toma de tierra sea hecha por un electricista calificado. No utilice el aparato

sin conexión a tierra de acuerdo con las regulaciones locales / nacionales.

• El enchufe o la conexión eléctrica del aparato deberán estar en un lugar fácilmente accesible. Si esto no es posible, debe haber un mecanismo (fusible, interruptor, llave de contacto, etc.) en la instalación eléctrica a la que está conectado el producto, que cumpla con la normativa eléctrica y que separe todos los polos de la red.
• Antes de proceder a la reparación, mantenimiento y limpieza, desenchufe el producto o desconecte el fusible.
• Enchufe el aparato en una toma de corriente que cumpla con los valores de voltaje y frecuencia especificados en la etiqueta de tipo.
• (En caso de no disponer de cable de alimentación) utilice únicamente el cable de conexión descrito en el apartado "Especificaciones técnicas".
• No atasque el cable eléctrico debajo y detrás del producto. No ponga un objeto pesado sobre el cable de alimentación. El cable de alimentación no debe doblarse, aplastarse ni entrar en contacto con ninguna fuente de calor.
• Asegúrese de que el cable de alimentación no se atasque mientras coloca el aparato en su lugar después del montaje o la limpieza.
• La superficie trasera del horno se calienta cuando está en uso. El cable de alimentación no debe entrar en contacto con la superficie posterior del producto. De lo contrario, podría dañarse.
• No atasques los cables eléctricos en la puerta del horno y no los pases sobre superficies calientes. De lo contrario, el aislamiento de los cables puede fundirse y provocar un incendio como resultado de un cortocircuito.
• Utilice sólo el cable original. No utilice cables cortados o dañados.
• No utilice un cable de extensión o un enchufe múltiple para hacer funcionar su producto.
• En los casos en que sea necesario el uso de un adaptador convertidor (para tipo de enchufe), póngase en contacto con el centro de servicio autorizado o con el importador para utilizar el adaptador homologado.
• Si la longitud de la línea de alimentación es inadecuada, póngase en contacto con el importador o con el centro de servicio autorizado.
• Las fuentes de alimentación portátiles o los enchufes múltiples pueden sobrecalentarse e incendiarse. Mantenga alejados del producto enchufes múltiples y fuentes de alimentación portátiles.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por un servicio técnico autorizado o por una persona que indique la empresa importadora, para evitar posibles peligros.

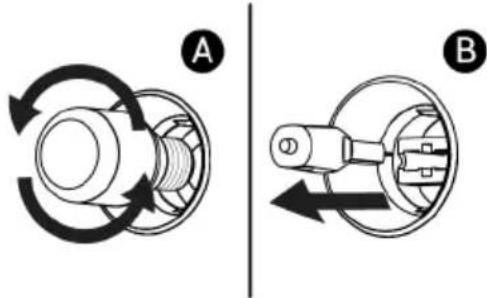

• ADVERTENCIA Antes de sustituir la bombilla del horno, asegúrese de desconectar el aparato de la red eléctrica para evitar el riesgo de descarga eléctrica. Desenchufe el aparato o apague el fusible de la caja de fusibles.

Si su producto tiene un cable de alimentación y un enchufe:

- Nunca enchufe el producto en una toma rota, suelta o desconectada. Asegúrese de que el enchufe esté totalmente introducido en la toma. En caso contrario, las conexiones podrían sobrecalentarse y provocar un incendio.

• Evite insertar el aparato en enchufes con grasa, sucios o potencialmente expuestos al agua (como los que están cerca de una encimera por la que pueda filtrarse agua). En caso contrario, existe riesgo de cortocircuito y electrocución.
• No tocar nunca el enchufe con las manos húmedas.
• Extraiga el enchufe de la toma utilizando el cuerpo del enchufe y no tire de su cable.

1.4 Seguridad en el transporte

• Desconecte el aparato de la red eléctrica antes de transportarlo.
• El aparato es pesado; para cargarlo, se necesitan al menos dos personas.
• No utilice la puerta ni el asa para transportar o mover el aparato.
• No coloque objetos sobre el aparato. Transporte el aparato en posición vertical.
• Cuando necesite transportar el aparato, envuélvalo con plástico de burbujas o cartón grueso y fíjelo con cinta adhesiva. Asegure bien las piezas móviles del producto para evitar daños.

- Antes de instalar el aparato, compruebe que no esté dañado durante el transporte. Si está dañado, póngase en contacto con el importador o el servicio técnico autorizado.

1.5 Seguridad en la instalación

• Antes de iniciar la instalación, desconecte la tensión de la línea eléctrica a la que se conectará el producto cerrando el fusible.
• Durante el transporte y la instalación, use siempre guantes protectores. De lo contrario, ¡existe riesgo de lesiones por bordes afilados!
• Antes de instalar el aparato, compruebe que no esté dañado. No lo instale si el producto está dañado.
• Evite utilizar materiales aislantes del calor para recubrir el interior de los muebles donde se vaya a instalar.
• La luz solar directa y las fuentes de calor, como calefacciones eléctricas o de gas, no deben estar presentes en la zona donde se instale el producto.
• Mantenga despejados los alrededores de todos los conductos de ventilación del producto.
• Con el fin de evitar el sobrecalentamiento, la instalación del producto no se debe realizar detrás de cubiertas decorativas.
• En caso de que detrás de la zona de instalación designada para el producto haya una manguera/tubería de gas o una tubería de agua de plástico, es imprescindible garantizar que no haya contacto entre el producto y estas tuberías de suministro. De lo contrario, la manguera/tubo podría aplastarse.
• Si existe una toma de corriente detrás del lugar donde se va a instalar el producto, es necesario asegurarse de que el producto no entre en contacto con la toma ni con el enchufe conectado a la toma.

1.6 Seguridad de uso

• Asegúrese de apagar el aparato después de cada uso.
• En caso de que no vaya a utilizar el producto durante un periodo prolongado, desenchúfelo o desconecte la alimentación de la caja de fusibles.
• No utilice el producto si se rompe o estropea durante su uso. Desconecte el aparato de la electricidad. Póngase en

contacto con el importador o el centro de servicio autorizado.

• No utilice el producto si el cristal de la puerta delantera está desmontado o agrietado. En caso contrario, corre el riesgo de sufrir lesiones y daños al medio ambiente.
• No pise el aparato bajo ningún concepto.
• No utilice nunca el producto cuando su juicio o coordinación se vea afectada por el uso de alcohol y/o drogas.
• Los objetos inflamables no se deben guardar en la zona de cocción ni alrededor de ella. De lo contrario, pueden provocar un incendio.
• La manija del horno no es un secador de toallas. Cuando utilice el producto, no cuelgue toallas, guantes o tejidos similares en el mango.
• Las bisagras de la puerta del producto se mueven al abrir y cerrar la puerta y pueden atascarse. Al abrir/cerrar la puerta, no sujete la pieza con las bisagras.

1.7 Avisos de temperatura

- ADVERTENCIA Durante el uso, el producto y sus partes accesibles estarán calientes.

Se debe tener cuidado para evitar tocar el producto y los elementos de calentamiento. Los niños menores de 8 años deben mantenerse alejados del producto a menos que estén supervisados constantemente.

• No ponga materiales inflamables / explosivos cerca del producto, ya que las superficies estarán calientes mientras esté funcionando.
• Mantenga la distancia al abrir la puerta del horno durante o al final de la cocción. El vapor puede quemarle las manos, la cara y/o los ojos.
• Durante el funcionamiento, el producto está caliente. Se debe tener cuidado para evitar tocar las partes calientes, el interior del horno y los elementos de calentamiento.
• Para manipular el producto siempre utilice guantes de horno resistentes al calor.

1.8 Uso de accesorios

- Es importante que la parrilla y la bandeja se coloquen correctamente en los estantes de rejilla. Para obtener información detallada, consulte el apartado "Uso de los accesorios".

- Después de introducir completamente los accesorios en el espacio de cocción, cierre la puerta del horno, ya que de lo contrario podrían golpear el cristal de la puerta y dañarlo.

1.9 Seguridad en la cocción

• Tenga cuidado cuando utilice bebidas alcohólicas en sus platos. El alcohol se evapora a altas temperaturas y puede provocar un incendio ya que puede inflamarse al entrar en contacto con superficies calientes.
• Los restos de alimentos presentes en la zona de cocción, como el aceite, pueden inflamarse. Limpie estos residuos antes de cocinar.
• Peligro de intoxicación alimentaria: No deje la comida en el horno durante más de una hora antes o después de la cocción. De lo contrario, puede causar intoxicación alimentaria o enfermedades.
• No caliente en el horno latas cerradas ni tarros de cristal. La presión que se acumularía en la lata/jarra podría hacerla estallar.

- No coloque bandejas, platos o papel de aluminio directamente en el fondo del horno. El calor acumulado podría dañar la parte inferior del horno.

Tenga en cuenta las siguientes precauciones cuando utilice papel de pergamino graso o materiales similares:

• Coloque el papel antigrasa en una batería de cocina o en el accesorio de horno (bandeja, parrilla, etc.) con la comida y colóquela en el horno precalentado.
• Con el fin de evitar el riesgo de contacto con las resistencias del horno y de obstrucción del flujo de aire caliente, quite las partes sobrantes de papel sulfurizado que cuelguen de los accesorios o recipientes. No utilice papel sulfurizado a temperaturas de horno superiores a la temperatura máxima de uso especificada por el fabricante. No colocar nunca papel antigrasa en la base del horno.
• No lo ponga encima de los accesorios durante el precalentamiento.
• Para evitar que el material salga volando debido a la circulación de aire en el interior del horno, presione siempre con un plato u objeto similar.
• Cubra únicamente la superficie necesaria dentro de la bandeja.
• La bandeja debe limpiarse después de cada uso y debe sustituirse el papel sulfurizado o materiales similares utilizados en la bandeja. En caso contrario, los líquidos que goteen sobre la bandeja pueden provocar humo o incluso provocar llamas.
• Al abrir la tapa del producto se genera un flujo de aire. El papel sulfurizado puede entrar en contacto con los elementos calefactores e inflamarse.
• Cuando se utilice una rejilla de asar para freír, debe colocarse una bandeja en la rejilla inferior. En caso contrario, la grasa de los alimentos y otros componentes que gotean sobre el fondo del horno pueden crear humo denso y provocar llamas.
• Cierre la puerta del horno durante el asado. ¡Las superficies calientes pueden causar quemaduras!
• Los alimentos no aptos para asar a la parrilla conllevan un riesgo de incendio. Asa sólo la

comida que es adecuada para el fuego pesado de la parrilla. No coloque la comida demasiado lejos en la parte posterior de la parrilla. Esta es la zona más caliente y los alimentos grasos pueden incendiarse.

1.10 Mantenimiento y limpieza Seguridad

• Espere a que el aparato se enfríe antes de limpiarlo. ¡Las superficies calientes pueden causar quemaduras!
• No lave nunca el aparato pulverizándolo o echándole agua. ¡Existe el riesgo de descarga eléctrica!
• No utilice limpiadores de vapor para limpiar el producto, ya que puede provocar una descarga eléctrica.
• Para limpiar el cristal de la puerta delantera del horno, no utilice limpiadores abrasivos fuertes, rascadores metálicos, lana de alambre ni lejía. Estos materiales pueden causar que las superficies de vidrio se rayen y se rompan.

2.1 Directiva de Residuos

2.1.1 Cumplimiento de Directiva WEEE y eliminación del producto de desecho

Este producto cumple con la Directiva WEEE de UE (2012/19/UE). Este producto lleva el símbolo de clasificación de residuo de aparatos eléctricos y electrónicos (WEEE).

El presente producto ha sido fabricado con piezas y materiales de alta calidad que pueden ser reutilizados y son aptos para el reciclaje. Por lo que, al final de su vida útil, no elimine el producto con los residuos domésticos normales y otros residuos. Llévelo a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Puede consultar a la administración local sobre estos puntos de recogida. Desechar el aparato correctamente ayuda a evitar consecuencias negativas para el medio ambiente y la salud humana.

Cumplimiento de Directiva RoHS:

El producto que ha adquirido cumple con la Directiva RoHS de UE (2011/65/UE). No contiene materiales nocivos y prohibidos especificados en la Directiva.

2.2 Información de Embalaje

El embalaje del producto está fabricado con materiales reciclables de acuerdo con nuestra normativa medioambiental nacional. No elimine los residuos del embalaje con los residuos domésticos o de otro tipo, llévelos a los puntos de recogida de materiales de embalaje designados por las autoridades locales.

No elimine los residuos del embalaje con los residuos domésticos o de otro tipo, llévelos a los puntos de recogida de materiales de embalaje designados por las autoridades locales.

2.3 Recomendaciones para el ahorro de energía

De acuerdo con la UE 66/2014, la información sobre la eficiencia energética se puede encontrar en el recibo del producto suministrado con el mismo.

Las siguientes sugerencias le ayudarán a utilizar el aparato de manera ecológica y eficiente en términos de energía:

• Descongele los alimentos congelados antes de hornearlos.
• En el horno, utilice recipientes oscuros o esmaltados que transmitan mejor el calor.
• Si se especifica en la receta o en el manual del usuario, precaliente siempre. No abra la puerta del horno con frecuencia durante la cocción.
• Apague el producto de 5 a 10 minutos antes de la hora de finalización del horneado en horneados prolongados. Puede ahorrar hasta un 20% de electricidad utilizando el calor residual.
• Intenta cocinar más de un plato a la vez en el horno. Puede cocinar al mismo tiempo colocando dos cocinas en la rejilla. Además, si cocina sus comidas una tras otra, ahorrará energía porque el horno no perderá su calor.

3.1 Información de Producto

ES

1 Panel de control 2 Cordero

3 Estantes de rejilla 4 Motor del ventilador (detrás de la placa de acero)

5 Puerta 6 Mango

7 Calentador inferior (bajo la placa de acero)

8 Posiciones de estante

9 Calefacción superior 10 Los agujeros de ventilación

* Varía según el modelo. Es posible que su producto no esté equipado con una lámpara, o que el tipo y la ubicación de la lámpara difieran de la ilustración.

** Varía según el modelo. Es posible que su producto no esté equipado con una rejilla. En la imagen, se muestra como ejemplo un producto con rejilla.

3.2 Panel de control del producto Introducción y uso

En este apartado encontrará la vista general y los usos básicos del panel de mandos del aparato. En función del tipo o modelo de aparato, puede haber diferencias en las imágenes y algunas características.

3.2.1 Panel de control

1 Perilla de selección de funciones 2 Temporizador 3 Botón de selección de temperatura

Si hay pomo(s) que controla(n) su producto, en algunos modelos este(s) pomo(s) puede(n) estar de forma que salga(n) cuando se empuja(n) (pomos enterrados). Para los ajustes que se hagan con estas perillas, primero se empuja la perilla correspondiente hacia adentro y se saca la perilla. Después de realizar el ajuste, vuelva a introducirlo y coloque el mando.

3.2.2 Introducción del panel de control del horno

Perilla de selección de función

Puede seleccionar las funciones de funcionamiento del horno con la perilla de selección de funciones. Gire a la izquierda/derecha desde la posición cerrada (superior) para seleccionar.

Perilla de temperatura

Puede seleccionar la temperatura que desea cocinar con la perilla de temperatura. Gire en el sentido de las agujas del reloj desde la posición cerrada (superior) para seleccionar.

Indicador de temperatura interior del horno

Puede comprender la temperatura interior del horno a partir del símbolo de temperatura en la pantalla del temporizador. El símbolo de temperatura aparece en la pantalla cuando comienza la cocción y el símbolo de temperatura desaparece cuando el aparato alcanza la temperatura establecida. Cuando la temperatura dentro del horno

desciende por debajo de la temperatura establecida, vuelve a aparecer el símbolo de temperatura.

Temporizador

1 Tecla de alarma 2 Tecla de ajuste de la hora 3 Tecla de disminución 4 Tecla de aumento 5 Tecla de ajustes 6 Llave de bloqueo de teclas

Símbolos de la pantalla

: Símbolo de tiempo de cocción : Símbolo de fin de cocción * : Símbolo de la alarma : Símbolo de luminosidad : Símbolo de bloqueo de teclas

: El símbolo de la temperatura : Símbolo de nivel de volumen : Símbolo de bloqueo de la puerta *

*Varía según el modelo del aparato. Puede que no esté disponible en el aparato.

3.3 Funciones de funcionamiento del horno

En la tabla de funciones, se muestran las funciones operativas que se pueden utilizar en el horno y las temperaturas más altas y

más bajas que se pueden ajustar para estas funciones. El orden de los modos de funcionamiento mostrados aquí puede diferir de la disposición de el aparato.

Símbolo de la función	Descripción de la función	Rango de temperatura (°C)	Descripción y uso
	Operando con el ventilador	-	El horno no se calienta. Sólo funciona el ventilador (en la pared trasera). Los alimentos congelados con gránulos se desconge-lan lentamente a temperatura ambiente, los alimentos cocina-dos se enfrían. El tiempo necesario para descongelar una pie-za entera de carne es más largo que para los alimentos con granos.
	Calentamiento superior e inferior	*	La comida se calienta por arriba y por abajo al mismo tiempo. Indicado para tartas, pasteles o tartas y guisos en moldes para horno. La cocción se realiza con una sola bandeja.
	Calentamiento inferior *		Sólo el calentamiento inferior está activado. Es adecuado para alimentos que necesitan dorarse por la parte inferior. Esta funci ón también debe utilizarse para una fácil limpieza con vapor.
	Calentamiento inferior/superior asistido por ventilador	*	El aire caliente calentado por los calentadores superior e infe-rior se distribuye igual y rápidamente por el horno con el venti-lador. La cocina se hace con una sola bandeja.
	Calentamiento por ven-tilador	*	El aire caliente calentado por el calentador de ventilador se dis-tribuye por igual y rápidamente en todo el horno con el ventila-dor. Es adecuado para cocinar en varias bandejas en diferen-tes niveles de estantes.
	Función "3D" *		Se activan las funciones de calefacción superior, calefacción inferior y calefacción por ventilador. Cada lado del producto a cocinar se cocina por igual y rápidamente. La cocción se reali-za con una sola bandeja.
	Parrilla completa *		La gran parrilla del techo del horno funciona. Es adecuado pa-ra asar en grandes cantidades.
	Parrilla baja asistida por ventilador	*	El aire caliente calentado por la parrilla pequeña se distribuye rápidamente en el horno con el ventilador. Es adecuado para asar a la parrilla cantidades más pequeñas.

* Su producto funciona en el rango de temperatura especificado en la perilla de temperatura.

3.4 Accesorios del Producto

Hay varios accesorios en el aparato. En este apartado encontrará la descripción de los accesorios y la descripción del uso co-

rrecto. Dependiendo del modelo del aparato, el accesorio suministrado varía. Es posible que todos los accesorios descritos en manual del usuario no estén disponibles en el aparato.

Las bandejas del interior de su aparato pueden deformarse con el efecto del calor. Esto no afecta a la funcionalidad. La deformación desaparece cuando la bandeja se enfría.

Bandeja estándar

Se utiliza para pasteles, alimentos congelados y para freír trozos grandes.

Se utiliza para freír o colocar los alimentos que se van a hornear, freír y guisar en el estante deseado.

En los modelos con estantes de alambre:

En los modelos sin estantes de alambre:

3.5 Uso de los accesorios del producto

Estantes de cocina

Hay 3 niveles de posición de los estantes en el área de cocción. También puede ver el orden de los estantes en los números en el marco frontal del horno.

En los modelos con estantes de alambre:

En los modelos sin estantes de alambre:

Colocación de la parrilla de alambre en las parrillas de cocción

Es crucial colocar correctamente la parrilla de alambre en los estantes laterales de alambre. Mientras coloca la parrilla de alambre en el estante deseado, la sección abierta debe estar en el frente. Para una mejor cocción, la parrilla de alambre debe estar asegurada en el punto de tope de la parrilla de alambre. No debe pasar por encima del tope para hacer contacto con la pared trasera del horno.

En los modelos con estantes de alambre:

En los modelos sin estantes de alambre:

Es fundamental colocar correctamente la parrilla de alambre en los estantes laterales. La parrilla de alambre tiene una dirección cuando se coloca en el estante. Mientras coloca la parrilla de alambre en el estante deseado, la sección abierta debe estar en el frente.

Colocación de la bandeja en las parrillas de cocción

También es crucial colocar correctamente las bandejas en los estantes laterales de alambre. Al colocar la bandeja en el estante deseado, su lado destinado a la sujeción debe quedar hacia el frente. Para una mejor cocción, la bandeja debe estar asegurada en el tope de la parrilla. No debe pasar por encima del casquillo de tope para hacer contacto con la pared trasera del horno.

Función de parada de la parrilla de alambre.

Hay una función de parada para evitar que la parrilla de alambre se vuelque fuera del estante de alambre. Con esta función, puede sacar su comida de manera fácil y segura. Mientras retira la rejilla de alambre, puede tirar de ella hacia adelante hasta que llegue al punto de tope. Debes pasar por encima de este punto para eliminarlo por completo.

En los modelos con estantes de alambre :

En los modelos sin estantes de alambre :

Función de parada de bandeja

También hay una función de parada para evitar que la bandeja se salga de la rejilla. Mientras retira la bandeja, suéltela del casquillo de tope trasero y tire de ella hacia usted hasta que llegue a la parte delantera. Debe pasar por encima de este casquillo de tope para quitarlo por completo.

Colocación adecuada de la parrilla de alambre y la bandeja en los rieles telescópicos. En modelos con estantes de alambre y modelos telescópicos

Gracias a los rieles telescópicos, las bandejas o la parrilla de alambre se pueden instalar y quitar fácilmente. Cuando utilice bandejas y parrillas de alambre con el riel telescópico, debe tener cuidado de que los pasadores en la parte delantera y trasera de los rieles telescópicos se apoyen contra los bordes de la parrilla y la bandeja (como se muestra en la figura).

3.6 Especificaciones Técnicas

Características técnicas generales
Dimensiones externas del producto (altura/anchura/pro-fundidad) (mm)	455 /594 /567
Dimensiones de la instalación del horno (altura / anchura / profundidad) (mm)	450-460 /560 /min. 550
Tensión/Frecuencia 220-240 V ~; 50 Hz
Tipo y sección del cable utilizado/apto para el producto min. H05VV-FG 3 x 1,5 mm2
Consumo total de energía (kW) 2,4
Tipo de horno Horno multifuncional

Lo básico: La información de la etiqueta energética de los hornos eléctricos de tipo doméstico se ofrece de acuerdo con la norma EN 60350-1 / IEC 60350-1. Los valores se determinan en las funciones Calentamiento superior e inferior o (si existe) Calentamiento inferior/superior asistido por ventilador f con la carga estándar.

La clase de eficiencia energética se determina de acuerdo con la siguiente priorización, dependiendo de si existen o no las funciones pertinentes en el producto. 1-Calefacción «eco» por ventilador, 2-Calentamiento por ventilador, 3-Parrilla baja asistida por ventilador, 4-Calentamiento superior e inferior.

Las especificaciones técnicas pueden modificarse sin previo aviso para mejorar la calidad del aparato.

Las cifras de este manual son esquemáticas y pueden no coincidir exactamente con el aparato.

Los valores indicados en las etiquetas de los aparatos o en la documentación que los acompaña se obtienen en condiciones de laboratorio de acuerdo con las normas pertinentes. Estos valores pueden variar en función de las condiciones operativas y ambientales del aparato.

4 Primer uso

Antes de empezar a utilizar el producto, se recomienda hacer lo que se indica en los siguientes apartados respectivamente.

4.1 Primer ajuste del temporizador

Ajuste siempre la hora del día antes de utilizar su horno. Si no lo programa, no podrá cocinar en algunos modelos de horno.

1. Cuando el horno se pone en marcha por primera vez, "12:00" y el símbolo parpadean en la pantalla.
2. Ajuste la hora del día con las teclas (+)

1. Toque la tecla Ⓞ para activar el campo de los minutos.

1. Toque las teclas /+ para ajustar los minutos.

1. Confirme el ajuste pulsando la tecla Ⓞ

→ La hora del día se ajusta y el símbolo desaparece de la pantalla.

Si la primera vez no está ajustada, los símbolos "12:00" y continúan parpadeando y su horno no se pondrá en marcha. Para que su horno funcione, debe confirmar la hora del día ajustando la hora del día o tocando la tecla cuando esté en "12:00". Más adelante podrá cambiar el ajuste de la hora del día como se describe en la sección "Ajustes".

En caso de un corte de energía, los ajustes de la hora del día se cancelan. Se debe volver a poner en marcha.

4.2 Limpieza inicial

1. Retire todos los materiales de embalaje.
2. Retire todos los accesorios del horno suministrados con el producto.
3. Haga funcionar el producto durante 30 minutos y luego, apáguelo. De esta manera, los residuos y capas que puedan haber permanecido en el horno durante la producción se queman y se limpian.
4. Al utilizar el aparato, seleccione la temperatura más alta y la función de todos los calentadores del aparato. Véase "Funciones del horno [▶ 47]". Puede aprender a manejar el horno en la siguiente sección.
5. Espere a que el horno se enfríe.
6. Limpie las superficies del aparato con un paño o esponja húmedos y séquelas con un paño.

Antes de utilizar los accesorios:

Limpie los accesorios que retire del horno con agua detergente y una esponja de limpieza suave.

NOTA: Algunos detergentes o agentes de limpieza podrían provocar daño en la superficie. No utilice detergentes abrasivos, polvos de limpieza, cremas de limpieza ni objetos punzantes durante la limpieza.

NOTA: Durante el primer uso, puede salir humo y olor durante varias horas. Esto es normal y sólo se necesita una buena ventilación para eliminarlo. Evite inhalar directamente el humo y los olores que se forman.

5 Uso del horno

5.1 Información general sobre el uso del horno

Ventilador de refrigeración (Varía según el modelo del aparato. Puede que no esté disponible en el aparato.)

El aparato tiene un ventilador de refrigeración. El ventilador de enfriamiento se activa automáticamente cuando es necesario y enfría tanto la parte delantera del aparato como los muebles. Se desactiva automáticamente cuando termina el proceso de enfriamiento. El aire caliente sale por la puerta del horno. No cubra estas aberturas de ventilación con nada. De lo contrario, el horno puede sobrecalentarse. El ventilador de enfriamiento continúa funcionando durante el funcionamiento del horno o después de que el horno se apaga (aproximadamente 20-30 minutos). Si cocina programando el temporizador del horno, al final del tiempo de cocción, el ventilador de refrigeración se apaga con todas las funciones. El tiempo de funcionamiento del ventilador de enfriamiento no puede ser determinado por el usuario. Se enciende y apaga automáticamente. Esto no es ningún error.

La luz del horno

La iluminación del horno se enciende cuando el horno comienza a hornear. En algunos modelos, la iluminación está encendida durante la cocción, mientras que en otros se apaga después de un tiempo determinado.

5.2 Funcionamiento de la unidad de control del horno

Advertencias generales para la unidad de control del horno

• El tiempo máximo que se puede ajustar para el proceso de horneado es de 5 horas 59. En caso de fallo de alimentación, el programa se cancela. Tendrá que reprogramar.
• Mientras se hace cualquier ajuste, los símbolos relevantes parpadean en la pantalla. Se debe esperar un corto tiempo para que se guarden los ajustes.
• Si se ha realizado algún ajuste de cocción, no se puede ajustar la hora del día.
• Si el tiempo de cocción está ajustado cuando se inicia la cocción, el tiempo restante se muestra en la pantalla.
• En los casos en que se ajusta el tiempo de cocción o el tiempo de finalización de la cocción; puede cancelar automáticamente pulsando durante mucho tiempo la tecla 🔒

Temporizador

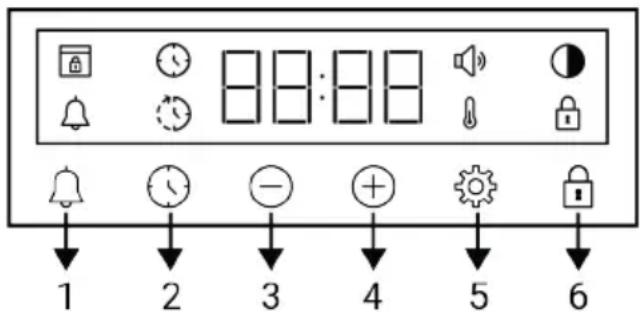

1 Tecla de alarma 2 Tecla de ajuste de la hora 3 Tecla de disminución 4 Tecla de aumento 5 Tecla de ajustes 6 Llave de bloqueo de teclas

Símbolos de la pantalla

: Símbolo de tiempo de cocción

: Símbolo de fin de cocción *

: Símbolo de la alarma

: Símbolo de luminosidad

: Símbolo de bloqueo de teclas

: El símbolo de la temperatura

: Símbolo de nivel de volumen

: Símbolo de bloqueo de la puerta *

*Varía según el modelo del aparato. Puede que no esté disponible en el aparato.

Encender el horno

Cuando seleccione una función de funcionamiento con la que desee cocinar con el mando de selección de funciones y fije una temperatura determinada con el mando de temperatura, el horno comenzará a funcionar.

Apagar el horno

Puede apagar la cámara de cocción girando el botón de selección de funciones y el botón de temperatura a la posición de apagado (arriba).

Cocción manual para seleccionar la temperatura y la función de funcionamiento del horno

Puede cocinar haciendo un control manual (con su propio mando) sin ajustar el tiempo de cocción, seleccionando la temperatura y la función de funcionamiento específicas de sus alimentos.

1. Seleccione la función de funcionamiento que desea cocinar con el mando de selección de funciones.
2. Ajuste la temperatura que desea cocinar con la perilla de temperatura.

El horno comenzará a funcionar inmediatamente con la función y temperatura seleccionadas y aparecerá el símbolo en la pantalla. Cuando la temperatura

tura en el interior de la cámara de cocción alcanza la temperatura ajustada, desaparece el símbolo 📁 La cámara de cocción no se apaga automáticamente, ya que la cocción manual se realiza sin ajustar el tiempo de cocción. Tiene que controlar la cocción y apagarla usted mismo. Cuando termine de cocinar, apague el horno girando la perilla de selección de funciones y la perilla de temperatura a la posición de apagado (arriba).

Cocine ajustando el tiempo de cocción:

Puede hacer que el horno se apague automáticamente al final del tiempo seleccionando la temperatura y la función de funcionamiento específica de su alimento y ajustando el tiempo de cocción en el temporizador.

1. Seleccionar la función de cocción.
2. Toque hasta que aparezca el símbolo en la pantalla para el tiempo de cocción.

Después de ajustar la función de funcionamiento y la temperatura, puede ajustar el tiempo de cocción durante 30 minutos pulsando directamente la tecla⊕para un ajuste rápido del tiempo de cocción y cambiar el tiempo con las teclas⊕/⊖.

1. Ajuste el tiempo de cocción con las teclas ⏚. ⊖

El tiempo de cocción aumenta 1 minuto en los primeros 15 minutos, después de 15 minutos aumenta 5 minutos.

1. Ponga su comida en el horno y ajuste la temperatura con la perilla de temperatura.

Su horno comenzará a funcionar inmediatamente con la función y temperatura seleccionadas. El tiempo de cocción ajustado empieza a contar hacia atrás y aparece en la pantalla. Cuando la temperatura en el interior de la cámara de cocción alcanza la temperatura ajustada, desaparece el símbolo

1. Una vez finalizado el tiempo de cocción ajustado, en la pantalla el mensaje "Fin" aparece, el símbolo parpadea y el temporizador emite un pitido.
2. La advertencia suena durante dos minutos. Presione cualquier tecla para detener la alarma. La advertencia se detiene y la hora del día aparece en la pantalla.

Si se pulsa cualquier tecla al final del aviso sonoro, el horno volverá a funcionar. Para evitar que el horno vuelva a funcionar al final de la advertencia, apáguelo girando el mando de temperatura y el mando de función a la posición "0".

5.3 Ajustes

Activar el bloqueo de teclas

Utilizando la función de bloqueo de la llave, puede proteger el horno de interferencias.

1. Toque la tecla hasta que aparezca el símbolo en la pantalla.

El símbolo aparece en la pantalla y se inicia la cuenta atrás 3-2-1. El bloqueo de teclas se activa cuando finaliza la cuenta atrás. Cuando se toca cualquier tecla una vez activado el bloqueo de teclas, el temporizador emite una señal acústica y el símbolo parpadea.

Si suelta la tecla antes de que finalice la cuenta atrás, el bloqueo de teclas no se activa.

Las teclas del temporizador no se pueden utilizar cuando el bloqueo de teclas está activado. El bloqueo de teclas no se cancelará en caso de un corte eléctrico.

Desactivar el bloqueo de teclas

1. Toque la tecla hasta que desaparezca el símbolo en la pantalla.

El símbolo desaparece de la pantalla y el bloqueo de teclas se desactiva.

Ajustar la alarma

También puede utilizar el temporizador del producto para cualquier aviso o recordatorio que no sea el horneado. El despertador no tiene ningún efecto sobre el funcionamiento del horno. Se utiliza para fines de advertencia. Por ejemplo, puede utilizar el reloj despertador cuando quiera girar los alimentos en el horno a una hora determinada. Tan pronto como la hora establecida haya expirado, el temporizador le da una advertencia sonora.

El tiempo máximo de alarma puede ser de 23 horas y 59 minutos.

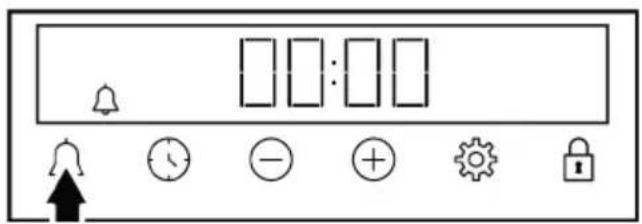

1. Toque hasta que el símbolo de la llave aparezca en la pantalla.

1. Ajusta la hora de la alarma con las teclas ⏻.⊖

Tras ajustar la hora de la alarma, el símbolo permanece encendido y la hora de la alarma comienza la cuenta atrás en la pantalla. Si la hora de alarma y el tiempo de cocción se ajustan al mismo tiempo, el tiempo más corto se muestra en la pantalla.

1. Después de que la hora de alarma haya terminado, el símbolo comienza a parpadear y le da una advertencia sonora.

Apagar la alarma

1. Al final del periodo de alarma, la advertencia suena durante dos minutos. Toque cualquier tecla para detener la advertencia sonora.

→ La advertencia se detiene y la hora del día aparece en la pantalla.

1. Toque la tecla hasta que aparezca el símbolo en la pantalla para reajustar la hora de la alarma. Toque la tecla hasta que aparezca el símbolo "00:00" en la pantalla.
2. También puede cancelar la alarma tocando la tecla durante mucho tiempo.

Ajustar el volumen

1. Toque la tecla hasta que aparezca el símbolo en la pantalla.

1. Ajuste el nivel deseado con las teclas ⊕ /⊖(b-01-b-02-b-03)

1. Toque la tecla para confirmar o espere sin tocar ninguna tecla. El volumen ajustado se activa al cabo de un rato.

Ajuste del brillo de la pantalla

1. Toque la tecla hasta que aparezca el símbolo en la pantalla.

1. Ajuste el brillo deseado con las teclas ⊕ /⊖(d-01-d-02-d-03)

1. Toque la tecla para confirmar o espere sin tocar ninguna tecla. La luminosidad ajustada se activa al cabo de un rato.

Cambiar la hora del día

En su horno para cambiar la hora del día que haya ajustado previamente:

1. Toque la tecla hasta que aparezca el símbolo en la pantalla.
2. Ajuste la hora del día con las teclas Ⓕ.

1. Toque la tecla Ⓞ para activar el campo de los minutos.

1. Toque las teclas /+ para ajustar los minutos.

1. Confirme el ajuste pulsando la tecla Ⓑ️.

→ La hora del día se ajusta y el símbolo © desaparece de la pantalla.

6 Información general sobre el horneado

En este apartado encontrará consejos para preparar y cocinar sus alimentos.

Además, en esta sección se describen algunos de los alimentos probados como productores y los ajustes más adecuados para estos alimentos. También se indican los ajustes y accesorios de horno apropiados para estos alimentos.

6.1 Advertencias generales sobre la cocción en el horno

• Al abrir la puerta del horno durante o después de la cocción, puede salir vapor caliente. El vapor puede quemarle las manos, la cara y/o los ojos. Al abrir la puerta del horno, no se acerque.
• El intenso vapor generado durante la cocción puede formar gotas de agua condensada en el interior y exterior del horno y en las partes superiores del mueble debido a la diferencia de temperatura. Esto es algo normal y físico.
• Los valores de temperatura y tiempo de cocción indicados para los alimentos pueden variar según la receta y la cantidad. Por esta razón, estos valores se dan como rangos.
• Retire siempre del horno los accesorios no utilizados antes de comenzar a cocinar. Los accesorios que permanecen en el horno pueden impedir que su comida se cocine a los valores correctos.
• Para los alimentos que cocinará según su propia receta, puede hacer referencia a los alimentos similares que se dan en las tablas de cocina.
• El uso de los accesorios suministrados asegura que se obtenga el mejor rendimiento de la cocina. Tenga en cuenta siempre las advertencias e informaciones del fabricante para los utensilios de cocina externos que vaya a utilizar.
• Corte el papel antigrasa que va a utilizar en su cocina en tamaños adecuados al recipiente en el que va a cocinar. Los papeles sulfurados que se desbordan del recipiente pueden crear un riesgo de quemaduras y afectar a la calidad del horneado. Utilice el papel antigrasa que usará en el rango de temperatura especificado.
• Para una buena cocción, coloque los alimentos en el estante correcto recomendado. No cambie la posición del estante durante la cocción.

6.1.1 Pasteles y alimentos para el horno

Información general

- Recomendamos utilizar los accesorios del aparato para un buen funcionamiento de la cocina. Si va a utilizar un utensilio de cocina externo, prefiera utensilios oscuros, antiadherentes y resistentes al calor.

• Si se recomienda el precalentamiento en la mesa de cocción, asegúrese de poner los alimentos en el horno después del precalentamiento.
• Si va a cocinar utilizando utensilios de cocina en la parrilla de alambre, colóquelos en el centro de la parrilla de alambre, no cerca de la pared trasera.
• Todos los ingredientes utilizados en la elaboración de pasteles deben estar frescos y a temperatura ambiente.
• El estado de cocción de los alimentos puede variar en función de la cantidad de alimentos y del tamaño de la olla.
• Los moldes de metal, cerámica y vidrio prolongan el tiempo de cocción y las superficies inferiores de los alimentos de pastelería no se doran uniformemente.
• Si utiliza papel de horno, puede observarse un pequeño dorado en la superficie inferior del alimento. En esta situación, es posible que tenga que prolongar el periodo de cocción unos 10 minutos.
• Los valores especificados en las tablas de cocción se determinan como resultado de las pruebas realizadas en nuestros laboratorios. Los valores adecuados para usted pueden diferir de estos valores.
• Coloque su comida en el estante apropiado recomendado en la mesa de cocción. Consulte el estante inferior del horno como estante 1.

Consejos para hornear pasteles

- Si el pastel está demasiado seco, aumente la temperatura en 10°C y acorte el tiempo de cocción.

• Si el pastel está húmedo, utilice una pequeña cantidad de líquido o reduzca la temperatura en 10°C.
• Si la parte superior de la tarta está quemada, colóquela en el estante inferior, baje la temperatura y aumente el tiempo de horneado.
• Si el interior del pastel está bien cocido, pero el exterior está pegajoso, utilice menos líquido, disminuya la temperatura y aumente el tiempo de cocción.

Consejos para la pastelería

• Si la masa está demasiado seca, aumente la temperatura en 10 °C y acorte el tiempo de cocción. Humedezca las hojas de masa con una salsa compuesta de leche, aceite, huevo y mezcla de yogur.
• Si la masa se está cocinando lentamente, asegúrese de que el grosor de la que ha preparado no desborde la bandeja.
• Si la masa está dorada en la superficie pero el fondo no está cocido, asegúrese de que la cantidad de salsa que va a utilizar para la masa no es demasiado en el fondo de la masa. Para un dorado uniforme, intente repartir la salsa de manera uniforme entre las hojas de masa y la masa.
• Hornee su pastelería en la posición y la temperatura adecuadas según la tabla de cocción. Si la parte inferior aún no está lo suficientemente dorada, colóquela en un estante inferior para la próxima cocción.

Tabla de cocción para alimentos de pastelería y horno

Comida Accesorio	a utilizar	Función de funcionamiento	Posición de la estantería	Temperatura (°C)	Tiempo de coc-ción (min)(aprox.)
Pastel en la ban-deja	Bandeja estándar *	Calentamiento superior e inferior	2 180 20 ... 30
Pequeños paste-les	Bandeja estándar *	Calentamiento superior e inferior	2 150 25 ... 35
Pequeños paste-les	Bandeja estándar *	Calentamiento por ventilador	1 150 ... 160 35 ... 50

Comida Accesorio a utilizar	Función de funcionamiento	Posición de la estantería	Temperatura (°C)	Tiempo de coc-ción (min)(aprox.)
Bizcocho	Molde redondo de 26 cm de diámetro con pinza sobre parrilla de alambre **	Calentamiento superior e inferior	2 160 30 ... 40
Bizcocho	Molde redondo de 26 cm de diámetro con pinza sobre parrilla de alambre **	Calentamiento por ventilador	1 160 35 ... 45
Galletas	Bandeja de repos-tería *	Calentamiento superior e inferior	2 170 25 ... 35
Galletas	Bandeja de repos-tería *	Calentamiento por ventilador	1 170 30 ... 40
Pastas	Bandeja estándar *	Calentamiento superior e inferior	2 180 35 ... 45
Bollo	Bandeja estándar *	Calentamiento superior e inferior	2 200 20 ... 30
Bollo	Bandeja estándar *	Calentamiento por ventilador	1 180 20 ... 30
Pan integral	Bandeja estándar *	Calentamiento superior e inferior	2 200 30 ... 40
Pan integral	Bandeja estándar *	Calentamiento por ventilador	1 200 30 ... 40
Lasaña	Recipiente rectangular de vidrio/ metal en la parrilla **	Calentamiento superior e inferior	1 o 2 200 30 ... 40
Tarta de manzana	Molde redondo de metal negro de 20 cm de diámetro en la parrilla de alambre **	Calentamiento superior e inferior	2 180 50 ... 60
Pizza	Bandeja estándar *	Calentamiento superior e inferior	2 200 ... 220 10 ... 20

Se recomienda precalentar todos los alimentos. *Es posible que estos accesorios no se incluyan en el aparato. **Estos accesorios no están incluidos en el aparato. Son accesorios disponibles en el mercado.

6.1.2 Carne, pescado y aves de corral

Los puntos clave de la parrilla

• Sazonar con zumo de limón y pimienta antes de cocinar el pollo entero, el pavo y las piezas grandes de carne aumentará el rendimiento de la cocción.
• Se tarda de 15 a 30 minutos más en cocinar la carne deshuesada que el filete frito.
• Debe calcular entre 4 y 5 minutos de cocción por cada centímetro de grosor de la carne.
• Una vez finalizado el tiempo de cocción, mantenga la carne en el horno durante aproximadamente 10 minutos. El jugo de la carne se distribuye mejor a la carne frita y no sale cuando se corta la carne.
• El pescado debe colocarse en el estante de nivel medio o bajo en un plato resistente al calor.

- Cocinar los platos recomendados en la mesa de cocción con una sola bandeja.

Tabla de cocción para carne, pescado y aves ES

Comida Accesorio	a utilizar	Función de funcionamiento	Posición de la estantería	Temperatura (°C)	Tiempo de coc-ción (min)(aprox.)
Bistec (entero) / Asado (1 kg)	Bandeja estándar *	Función "3D" 1		15 mins. 250/max, después 180... 190	60 ... 80
Jarrete de corde-ro (1,5-2 kg)	Bandeja estándar *	Función "3D" 1 170	85 ... 110
Pollo frito (1,8-2 kg)	Parrilla *Coloque una ban-deja en un estante inferior.	Función "3D" 1		15 mins. 250/max, después 190	70 ... 90
Pavo (5,5 kg)	Bandeja estándar *	Función "3D" 1		25 mins. 250/max, después 180... 190	150 ... 210
Pescados	Parrilla *Coloque una ban-deja en un estante inferior.	Función "3D" 1 200	20 ... 30

Se recomienda precalentar todos los alimentos. *Es posible que estos accesorios no se incluyan en el aparato. **Estos accesorios no están incluidos en el aparato. Son accesorios disponibles en el mercado.

6.1.3 Parrilla

La carne roja, el pescado y la carne de ave se doran rápidamente cuando se asan, mantienen una bonita corteza y no se secan. Los filetes de carne, las brochetas de carne, las salchichas, así como las verduras jugosas (tomates, cebollas, etc.) son especialmente adecuados para la parrilla.

Advertencias generales

• Los alimentos no aptos para asar a la parrilla conllevan un riesgo de incendio. Asa sólo la comida que es adecuada para el fuego pesado de la parrilla. Además, no coloque la comida demasiado lejos en la parte posterior de la parrilla. Esta es la zona más caliente y los alimentos grasos pueden incendiarse.
• Cierre la puerta del horno durante el asado. No asar nunca con la puerta del horno abierta. ¡Las superficies calientes pueden causar quemaduras!

Los puntos clave de la parrilla

• Prepare alimentos de similar grosor y peso tanto como sea posible para la parrilla.
• Colocar las piezas a asar en la parrilla o en la bandeja de la parrilla distribuyéndolas sin exceder las dimensiones del calentador.
• Dependiendo del grosor de las piezas a asar, los tiempos de cocción indicados en la tabla pueden variar.
• Deslice la parrilla o la bandeja de la parrilla hasta el nivel deseado en el horno. Si está cocinando en la parrilla, deslice la bandeja del horno hasta el estante inferior para recoger los aceites. La bandeja del horno que va a deslizar debe tener un tamaño que cubra toda el área de la parrilla. Es posible que esta bandeja no se suministre con el producto. Ponga un poco de agua en la bandeja del horno para facilitar la limpieza.

Tabla de la parrilla

Comida Accesorio a	utilizar Posición de la estantería	Temperatura (°C) Tiempo de cocción (min) (aprox.)
Pescados Parrilla 2 250	20 ... 25
Trozos de pollo Parrilla	2 250 25 ... 35
Albóndigas (ternera) - 12 cantidad	Parrilla 2 250 20 ... 30
Chuletas de cordero Parrilla	2 250 20 ... 25
Bistec - (cubos de carne)	Parrilla 2 250 25 ... 30
Chuleta de ternera Parrilla	2 250 25 ... 30
Gratén de verduras Parrilla	2 220 20 ... 30
Tostar pan Parrilla 2 250	3 ... 5
Se recomienda precalentar durante 5 minutos toda la comida a la parrilla.Dé la vuelta a las piezas de comida después de la mitad del tiempo total de asado.

6.1.4 Alimentos de prueba

- Los alimentos de esta tabla de cocción se preparan de acuerdo con la norma EN 60350-1 para facilitar las pruebas del aparato a los institutos de control.

Mesa de cocción para comidas de prueba

Comida Accesorio a utilizar	Función de funcionamiento	Posición de la estantería	Temperatura (°C)	Tiempo de coc-ción (min) (aprox.)
Shortbread (galle-ta dulce)	Bandeja estándar *	Calentamiento su-perior e inferior	2 140	20 ... 30
Shortbread (galle-ta dulce)	Bandeja estándar *	Calentamiento por ventilador	2 140	15 .. 25
Pequeños paste-les	Bandeja estándar *	Calentamiento su-perior e inferior	2 150	25 ... 35
Pequeños paste-les	Bandeja estándar *	Calentamiento por ventilador	1 150 ... 160	35 ... 50
Bizcocho	Molde redondo de 26 cm de diáme-tro con pinza so-bre parrilla de alambre **	Calentamiento su-perior e inferior	2 160	30 ... 40
Bizcocho	Molde redondo de 26 cm de diáme-tro con pinza so-bre parrilla de alambre **	Calentamiento por ventilador	1 160	35 ... 45
Tarta de manzana	Molde redondo de metal negro de 20 cm de diámetro en la parrilla de alambre **	Calentamiento su-perior e inferior	2 180	50 ... 60

Se recomienda precalentar todos los alimentos.

*Es posible que estos accesorios no se incluyan en el aparato. **Estos accesorios no están incluidos en el aparato. Son accesorios disponibles en el mercado.

Parrilla

Comida Accesorio a	utilizar Posición de la estantería	Temperatura (°C) Tiempo de cocción (min) (aprox.)
Albóndigas (ternera) - 12 cantidad	Parrilla 2 250 20 ... 30
Tostar pan Parrilla 2 250 3 ... 5
Se recomienda precalentar durante 5 minutos toda la comida a la parrilla.Dé la vuelta a las piezas de comida después de la mitad del tiempo total de asado.

7 Mantenimiento y limpieza

7.1 Información general de limpieza

Advertencias generales

• Espere a que el aparato se enfríe antes de limpiarlo. ¡Las superficies calientes pueden causar quemaduras!
• No aplique los detergentes directamente sobre las superficies calientes. Esto puede causar manchas permanentes.
• El producto debe limpiarse y secarse a fondo después de cada operación. Así, los restos de comida se limpiarán fácilmente y se evitará que estos residuos se quemen cuando se vuelva a utilizar el producto más adelante. De este modo, se prolonga la vida útil del aparato y se reducen los problemas más frecuentes.
• No utilice aparatos de limpieza a vapor para la limpieza.
• Algunos detergentes o productos de limpieza dañan la superficie. Los productos de limpieza inadecuados son: lejía, productos de limpieza que contengan amoníaco, ácido o cloruro, productos de limpieza a vapor, desincrustantes, quitamanchas y óxido, productos de limpieza abrasivos (limpiadores en crema, polvo para fregar, crema para fregar, estropajo abrasivo y rascador, alambre, esponjas, paños de limpieza que contengan restos de suciedad y detergente).
• No se necesita ningún material de limpieza especial en la limpieza realizada después de cada uso. Limpie el aparato con detergente para platos, agua tibia y un paño suave o una esponja y séquelo con un paño seco.

gente para platos, agua tibia y un paño suave o una esponja y séquelo con un paño seco.

• Asegúrese de limpiar completamente cualquier líquido restante después de la limpieza y limpie inmediatamente cualquier alimento que salpique durante la cocción.
• No lave ningún componente de su electrodoméstico en un lavavajillas a menos que se indique lo contrario en el manual del usuario.

No utilice productos de limpieza que contengan ácido o cloro para limpiar las superficies y asas de acero inoxidable.

• No utilice productos de limpieza que contengan ácido o cloro para limpiar las superficies y asas de acero inoxidable.
• La superficie de acero inoxidable puede cambiar de color con el tiempo. Esto es normal. Después de cada operación, limpie con un detergente adecuado para la superficie inoxidable o inox.
• Limpie con un paño suave y jabonoso y un detergente líquido (que no raye) adecuado para superficies inoxidables, teniendo cuidado de limpiar en una sola dirección.
• Elimine las manchas de cal, aceite, almidón, leche y proteínas en las superficies de vidrio e inox inmediatamente sin esperar. Las manchas pueden oxidarse durante largos períodos de tiempo.

Los limpiadores rociados/aplicados a la superficie deben limpiarse inmediatamente. Los limpiadores abrasivos que se dejan en la superficie hacen que ésta se vuelva blanca.

• El horno debe enfriarse antes de limpiar la zona de cocción. La limpieza en superficies calientes puede crear un riesgo de incendio y dañar la superficie del esmalte.
• Después de cada uso, limpie las superficies esmaltadas con detergente para platos, agua tibia y un paño suave o una esponja y séquelas con un paño seco.
• Si el aparato tiene una función de limpieza con vapor fácil, puede realizar una limpieza con vapor fácil para la suciedad ligera no permanente. (ver "Fácil limpieza con vapor [▶ 64]").
• Para las manchas difíciles, se puede utilizar un limpiador para hornos y parrillas recomendado en el sitio web de la marca de su producto y un estropajo que no raye. No utilice un limpiador de horno externo.

• Las paredes laterales del área de cocción sólo pueden ser cubiertas con esmalte o paredes catalíticas. Varía según el modelo.
• Las paredes catalíticas tienen una superficie mate y porosa. Las paredes catalíticas del horno no deben ser limpiadas.
• Las superficies catalíticas absorben el aceite gracias a su estructura porosa y comienzan a brillar cuando la superficie está saturada de aceite, en este caso se recomienda reemplazar las piezas.

Las superficies de vidrio

• Cuando limpie las superficies de vidrio, no use raspadores de metal duro y materiales de limpieza abrasivos. Pueden dañar la superficie de vidrio.
• Limpie el aparato usando detergente para platos, agua tibia y un paño de microfibra específico para superficies de vidrio y séquelo con un paño de microfibra seco.
• Si hay restos de detergente después de la limpieza, límpielo con agua fría y séquelo con un paño de microfibra limpio y seco. Los restos de detergente pueden dañar la superficie del cristal la próxima vez.
• En ningún caso se deben limpiar los residuos secos de la superficie de cristal con cuchillos de sierra, lana metálica o utensilios similares para rascar.
• Puede eliminar las manchas de calcio (manchas amarillas) de la superficie del vidrio con un agente descalcificador disponible en el mercado, con un agente descalcificador como el vinagre o el jugo de limón.
• Si la superficie está muy sucia, aplique el producto de limpieza sobre la mancha con una esponja y espere mucho tiempo para que actúe correctamente. A continuación, limpie la superficie del vidrio con un paño húmedo.
• Las decoloraciones y manchas en la superficie del vidrio son normales y no defectos.

Las piezas de plástico y las superficies pintadas

• Limpie las piezas de plástico y las superficies pintadas con detergente para vajilla, agua tibia y un paño suave o una esponja y séquelas con un paño seco.
• No utilice raspadores de metal duro ni limpiadores abrasivos. Pueden dañar las superficies.
• Asegúrese de que las juntas de los componentes del producto no queden húmedas y con detergente. De lo contrario, puede producirse corrosión en estas juntas.

7.2 Limpieza de los accesorios

No introduzca los accesorios del producto en el lavavajillas, salvo que se indique lo contrario en el manual de instrucciones.

7.3 Limpieza del panel de control

- Al limpiar los paneles con mando, limpie el panel y los mandos con un paño suave y húmedo y séquelos con un paño seco.

No retire los pomos y las juntas de la parte inferior para limpiar el panel. El panel de control y los mandos pueden estar dañados.

• Durante la limpieza de los paneles inox con mando, no utilice productos de limpieza inox alrededor del mando. Los indicadores que rodean el mando se pueden borrar.
• Limpie los paneles de control táctil con un paño suave húmedo y séquelos con un paño seco. Si el aparato tiene una característica de bloqueo de llave, fije el bloqueo de llave antes de realizar la limpieza del panel de control. De lo contrario, puede producirse una detección incorrecta en las teclas.

7.4 Limpiar el interior del horno (área de cocción)

Siga los pasos de limpieza descritos en la sección "Información general de limpieza" según los tipos de superficie de su horno.

Limpiar las paredes laterales del horno

Las paredes laterales del área de cocción sólo pueden ser cubiertas con esmalte o paredes catalíticas. Varía según el modelo. Si hay una pared catalítica, consulte la sección "Superficies catalíticas" para obtener información.

Si su producto es un modelo con estantes de alambre, retire los estantes de alambre antes de limpiar las paredes laterales. A continuación, complete la limpieza como se describe en la sección "Información general sobre la limpieza" según el tipo de superficie de la pared lateral.

Para quitar los estantes de rejilla laterales:

1. Retire la parte delantera del estante de rejilla tirando de él en la pared lateral en la dirección opuesta.
2. Tire del estante de rejilla hacia usted para retirarlo completamente.

1. Para volver a colocar los estantes, los procedimientos aplicados al retirarlos deben repetirse desde el final hasta el principio, respectivamente.

7.5 Fácil limpieza con vapor

Esto permite limpiar fácilmente la suciedad (que no permanece durante mucho tiempo) que es ablandada por el vapor dentro del horno y por las gotas de agua condensadas en las superficies internas del horno.

1. Retire todos los accesorios del interior del horno.
2. Añada 500 ml de agua en la bandeja y colóquela en el segundo estante del horno.

1. Ponga el horno en el modo de funcionamiento "Limpieza fácil con vapor" y hágalo funcionar a 100°C durante 15 minutos.

Abra inmediatamente la puerta y limpie los interiores del horno con una esponja o paño húmedo. El vapor saldrá al abrir la puerta. Esto puede suponer un riesgo de quemaduras. Tenga cuidado al abrir la puerta. Para la suciedad persistente, limpie el producto con detergente para platos, agua tibia y un paño o esponja suave y séquelo con un paño seco.

En la función de limpieza a vapor fácil, se espera que el agua añadida se evapore y condense en el interior del horno y en la puerta del horno para ablandar la ligera suciedad que se forma en su horno. La condensación que se forma en la puerta del horno puede gotear alrededor cuando se abre la puerta del horno. En cuanto abra la puerta del horno, limpie la condensación.

(Varía según el modelo del aparato. Puede que no esté disponible en el aparato.) Después de la condensación en el interior del horno, puede producirse un charco o humedad en el canal de la piscina bajo el horno. Limpie este canal de la piscina con un paño húmedo después de su uso y séquelo.

7.6 Limpieza de la puerta del horno

Puede quitar la puerta del horno y los vidrios de la puerta para limpiarlos. La forma de retirar las puertas y ventanas se explica en las secciones "Retirar la puerta del horno" y "Retirar los cristales interiores de la puerta". Después de quitar los cristales interiores de la puerta, límpielos con un detergente para vajilla, agua tibia y un paño suave o una esponja y séquelos con un paño seco. Para los residuos de cal que puedan formarse en el cristal del horno, limpie el cristal con vinagre y aclare.

No utilice limpiadores abrasivos duros, raspadores de metal, lana de alambre o materiales blanqueadores para limpiar la puerta del horno y el vidrio.

Quitar la puerta del horno

1. Abra la puerta del horno.
2. Abra los clips en el zócalo de la bisagra de la puerta delantera a la derecha y a la izquierda empujándolos hacia abajo como se muestra en la figura.
3. Los tipos de bisagras varían como (A), (B), (C) según el modelo del producto. Las siguientes figuras muestran cómo abrir cada tipo de bisagra.
4. El tipo de bisagra (A) está disponible en los tipos de puerta normales.

1. (La bisagra tipo B está disponible en los tipos de puerta de cierre suave.

1. (C) la bisagra tipo está disponible en los tipos de puerta de apertura/cierre suave.

1. Lleve la puerta del horno a una posición semiabierta.

1. Tire de la puerta retirada hacia arriba para liberarla de las bisagras derecha e izquierda y retírela.

Para volver a colocar la puerta, los procedimientos aplicados al retirarla deben repetirse desde el final hasta el principio, respectivamente. Al instalar la puerta, asegúrese de cerrar las abrazaderas en el zócalo de la bisagra.

7.7 Retirar el cristal interior de la puerta del horno

El vidrio interior de la puerta frontal del producto puede ser retirado para su limpieza.

1. Abra la puerta del horno.

1. Retire el componente de plástico de la sección superior de la puerta delantera tirando de él hacia usted.

1. Como se muestra en la ilustración, levante suavemente el vaso más interno (1) hacia 'A' y luego, retírelo tirando hacia 'B'.

1 Vidrio interior 2* Vidrio interior (puede

no estar disponible para su producto)

1. Si el aparato tiene un vidrio interior (2), repita el mismo proceso para desprenderlo (2).
2. El primer paso para reagrupar la puerta es volver a montar el cristal interior (2). Coloque el borde biselado del vaso para que se encuentre con el borde biselado de la ranura de plástico. (Si el aparato tiene un cristal interior). El vidrio interior (2) debe ser fijado a la ranura de plástico más cercana al vidrio interior (1).
3. Al volver a montar el cristal interior (1), preste atención a colocar la cara impresa del cristal en el cristal interior. Es crucial colocar las esquinas inferiores del vidrio interior (1) para que se encuentren con las ranuras de plástico inferiores.
4. Empuje el componente de plástico hacia el marco hasta que se oiga un "clic".

7.8 Limpieza de la lámpara del horno

En caso de que se ensucie la puerta de cristal de la bombilla del horno en el área de cocción, límpiela con detergente para vajilla, agua tibia y un paño suave o una esponja y séquela con un paño seco. En caso de fallo de la bombilla del horno, puede reemplazar la bombilla del horno siguiendo las secciones que siguen.

Reemplazar la bombilla del horno

Advertencias generales

- Para evitar el riesgo de descarga eléctrica antes de cambiar la lámpara del horno, desconecte el producto y espere a que el horno se enfríe. ¡Las superficies calientes pueden causar quemaduras!

• Este horno se alimenta de una lámpara incandescente de menos de 40 W, de menos de 60 mm de altura, de menos de 30 mm de diámetro, o de una lámpara halógena con casquillos G9 de menos de 60 W de potencia. Las lámparas son adecuadas para el funcionamiento a temperaturas superiores a 300 °C. Las lámparas para hornos se pueden adquirir en los Servicios Autorizados o en los técnicos autorizados. Este producto contiene una lámpara de clase energética G.
• La posición de la bombilla puede diferir de la que se muestra en la ilustración.
• La bombilla utilizada en este aparato no es adecuada para su uso en la iluminación de las habitaciones del hogar. El propósito de esta bombilla es ayudar al usuario a ver la comida.
• Las lámparas utilizadas en este producto deben soportar condiciones físicas extremas, como temperaturas superiores a 50 °C.

Si su horno tiene una bombilla redonda,

1. Desconecte el aparato de la electricidad.
2. Retire la tapa de cristal girándola en sentido contrario a las agujas del reloj.

1. Si la bombilla del horno es del tipo (A) que se muestra en la ilustración de abajo, gire la bombilla del horno como se muestra en la ilustración y reemplácela por una nueva. Si se trata de un modelo de tipo (B), extráigalo como se muestra en la figura y sustitúyalo por uno nuevo.

8 Solución de problemas

En caso de que el problema persista después de seguir las instrucciones de esta sección, póngase en contacto con su proveedor o con un Servicio Técnico Autorizado. Nunca intente reparar su producto usted mismo.

1. Vuelva a colocar la cubierta de vidrio.

Si el horno tiene una bombilla cuadrada,

1. Desconecte el aparato de la electricidad.
2. Retire los estantes de rejilla de acuerdo con la descripción.

1. Levante la cubierta de vidrio protector de la bombilla con un destornillador. Quite el tornillo primero, si hay un tornillo en la lámpara cuadrada de su producto.
2. Si la bombilla del horno es del tipo (A) que se muestra en la ilustración de abajo, gire la bombilla del horno como se muestra en la ilustración y reemplácela por una nueva. Si se trata de un modelo de tipo (B), extráigalo como se muestra en la figura y sustitúyalo por uno nuevo.

1. Vuelva a colocar la cubierta de vidrio y los estantes de rejilla.

veedor o con un Servicio Técnico Autorizado. Nunca intente reparar su producto usted mismo.

El vapor se emite durante el funcionamiento del horno.

- Es normal ver vapores durante el funcionamiento. >>> Esto no es un error.

Aparecen gotas de agua durante la cocción

- El vapor generado durante la cocción se condensa al entrar en contacto con superficies frías del exterior del producto y puede formar gotas de agua. >>> Esto no es un error.

Los sonidos metálicos se escuchan mientras el producto se calienta y se enfría.

- Las partes metálicas pueden expandirse y emitir sonidos cuando se calientan. Esto no es un error.

El producto no funciona.

• Es posible que el fusible esté defectuoso o fundido. Revise los fusibles en la caja de fusibles. Si es necesario, cámbielos o reactívelos.
• Es posible que el aparato no esté enchufado a la toma de corriente (con toma de tierra). Compruebe si el aparato está conectado a la toma de corriente.
• (Si hay temporizador en su aparato) Las teclas del panel de control no funcionan. Si su producto tiene una cerradura de llave, el bloqueo de llave puede estar activado, desactive el bloqueo de llave.

La luz del horno no está encendida.

• La lámpara del horno puede estar defectuosa. Reemplace la lámpara del horno.
• No hay electricidad. Asegúrese de que la red eléctrica está operativa y compruebe los fusibles en la caja de fusibles. Si es necesario, cambie los fusibles o reactívelos.

El horno no está calentando.

• El horno no puede ajustarse a una función y/o temperatura de cocción específica. Ajuste el horno a una función y/o temperatura de cocción específica.
• En los modelos con temporizador, el tiempo no se ajusta. Ajustar la hora.

- No hay electricidad. Asegúrese de que la red eléctrica está operativa y compruebe los fusibles en la caja de fusibles. Si es necesario, cambie los fusibles o reactívelos.

(Para los modelos con temporizador) La pantalla del temporizador parpadea o el símbolo del temporizador queda abierto.

- Se ha producido un corte de luz. Ajuste la hora / Apague los mandos de función del producto y vuelva a colocarlos en la posición deseada.

¡Bienvenido!

Estimado cliente,
