CDX-S2010X - Radio de coche SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Autoestéreo / reproductor de CD
Marca	Sony
Modelo	CDX-S2010X
Soportes compatibles	CD, CD-R, CD-RW
Sintonizador	AM/FM con RDS
Potencia máxima de salida	52 W x 4 (pico)
Entrada auxiliar frontal	Sí (3,5 mm)
Panel frontal desmontable	Sí
Dimensiones (aprox.)	178 x 50 x 178 mm (An x Al x Pr)
Peso	Aproximadamente 1,2 kg
Alimentación	12 V CC (masa negativa)
Pantalla	LCD con iluminación multicolor
Ecualizador	Ecualizador gráfico de 7 bandas incorporado
Control remoto	No incluido (opcional RM-X151)
Salidas de audio	Salidas de preamplificador delanteras y traseras (1 V)
Salida para subwoofer	Sí
Funciones de reproducción de CD	Repetición, reproducción aleatoria, soporte de texto CD
Seguridad	Panel frontal desmontable con mecanismo de liberación
Disponibilidad de piezas de repuesto	Panel frontal de repuesto, anillo de embellecimiento, manguito de montaje a través del servicio Sony
Reparabilidad	Manual de servicio disponible; reparación DIY posible con soldadura
Mantenimiento y limpieza	Use un paño suave y seco; evite disolventes; limpie el lente con un disco de limpieza para CD

Preguntas frecuentes - CDX-S2010X SONY

¿Cómo quito el panel frontal desmontable?

Presione el botón de liberación ubicado en el panel frontal, luego tire suavemente del panel hacia usted. Guárdelo en el estuche proporcionado cuando no lo use.

¿Puedo reproducir CD MP3 en esta unidad?

No, el CDX-S2010X solo admite CD de audio estándar (CD-DA), CD-R y CD-RW en formato CD-DA. No se admiten archivos MP3 o WMA.

¿Cómo reinicio la unidad?

Use un objeto puntiagudo (como un bolígrafo) para presionar el botón de reinicio ubicado detrás del panel frontal, cerca de la esquina superior izquierda. Esto restaura la configuración de fábrica.

¿Para qué sirve la entrada auxiliar?

La entrada auxiliar frontal (conector de 3,5 mm) le permite conectar dispositivos de audio externos como reproductores de música portátiles, teléfonos o receptores de radio satelital.

¿Cómo configuro el reloj?

Mantenga presionado el botón 'DSPL' durante 2 segundos. Use la perilla de volumen para ajustar las horas y los minutos, luego presione 'DSPL' nuevamente para confirmar.

¿Por qué no hay sonido de los altavoces?

Verifique que el panel frontal esté firmemente sujeto. Asegúrese de que el volumen no esté en cero y que el sintonizador FM/AM no esté silenciado. También verifique las conexiones de los cables de los altavoces y los fusibles.

¿Esta unidad tiene Bluetooth?

No, el CDX-S2010X no tiene conectividad Bluetooth. Use la entrada auxiliar frontal para llamadas con manos libres si tiene un adaptador Bluetooth externo.

¿Cuántos vatios tiene el amplificador interno?

La potencia de salida pico es de 52 vatios por canal (4 canales), totalizando 208 vatios pico. La potencia RMS es de aproximadamente 20 vatios por canal.

¿Puedo controlar un cambiador de CD con esta unidad?

Sí, el CDX-S2010X es compatible con cambiadores de CD Sony a través del bus de control de CD (puede requerir un adaptador opcional). Conéctese usando el puerto designado en la parte trasera.

¿Cómo limpio el lente del láser?

Use un disco de limpieza de lentes para CD comercial. Insértelo, reproduzca durante unos 30 segundos y luego retírelo. No use ningún líquido ni aire comprimido directamente sobre el lente.

MANUAL DE USUARIO CDX-S2010X SONY

FM/AM Compact Disc Player Autoestéreo para disco compacto

Manual de instrucciones ____ ES

使用說明書 CT

POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO. RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR LA GARANTÍA.

For installation and connections, see the supplied installation/connections manual. Para obtener información sobre la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

Gracias por adquirir este reproductor de discos compactos Sony. Mientras conduce puede disfrutar de las funciones siguientes:

- Reproducción de CD: Puede reproducir CD-DA y CD-R/CD-RW para audio.

- Recepción de radio: - Puede almacenar hasta 6 emisoras de radio por banda (FM1, FM2, FM3, AM1 y AM2). - La función BTM (Best Tuning Memory - memoria de emisoras con mejor sintonía): la unidad selecciona las emisoras que emiten la señal más nítida y las almacena.

Advertencia: si el encendido del automóvil no dispone de una posición ACC

Tras apagar el motor, mantenga presionado OFF en la unidad hasta que se apague la pantalla. Si no lo hace, la pantalla no se desactiva y se desgasta la batería.

Esta etiqueta está situada en la parte inferior del chasis.

Tabla de contenido

Procedimientos iniciales

Restauración de la unidad ..... 4

Ajuste del reloj 4

Modo DEMO....4

Extracción del panel frontal....4

Instalación del panel frontal ..... 5

Ubicación de los controles y las operaciones básicas

Unidad principal 6

Radio

Almacenamiento y recepción de emisoras .... 7

Almacenamiento automático — BTM ..... 7

Almacenamiento manual .....7

Recepción de las emisoras almacenadas ... 7

Sintonización automática ..... 7

Otras funciones

Cambio de los ajustes de sonido.... 8

Ajuste de las características de sonido — BAL/FAD/SUB 8

Ajuste de la curva de ecualizador — EQ3 8

Definición de los elementos de ajuste — SET 8

Uso de los controles remotos opcionales ..... 9

Control remoto de tarjeta RM-X114 ..... 9

Mando rotatorio RM-X4S ..... 10

Información complementaria

Precauciones.... 11

Notas sobre los discos ..... 11

Mantenimiento 11

Extracción de la unidad. 12

Especificaciones 12

Solución de problemas 13

Mensajes/indicaciones de error ..... 14

Procedimientos iniciales

Restauración de la unidad

Antes de utilizar la unidad por primera vez, o después de sustituir la batería del automóvil o de cambiar las conexiones, debe restaurarla.

Extraiga el panel frontal y presione el botón RESET con un objeto puntiagudo, como un bolígrafo.

Nota

Al presionar RESET, se borra el ajuste del reloj y algunos contenidos memorizados.

Ajuste del reloj

El reloj emplea una indicación digital de 12 horas.

1 Mantenga presionado SEL.
Aparecerá la pantalla de ajustes.

2 Presione SEL varias veces hasta que aparezca "CLOCK-ADJ".

3 Presione DSPL.

La indicación de la hora parpadea.

4 Presione el botón de volumen +/- para ajustar la hora y los minutos.

Para mover la indicación digital, presione DSPL.

5 Presione SEL.

El reloj se pone en funcionamiento y aparece la pantalla de ajustes siguiente.

6 Mantenga presionado SEL.

Finaliza el ajuste.

Para mostrar el reloj, presione DSPL. Vuelva a presionar DSPL para regresar a la pantalla anterior.

Con el control remoto de tarjeta

En los pasos 2 y 4, para seleccionar el elemento o ajuste, presione ↑ o ↓. En el paso 4, para mover la indicación digital, presione ← o →.

Modo DEMO

Cuando la unidad está apagada, primero se muestra el reloj y, a continuación, el modo de demostración (DEMO) inicia la pantalla respectiva.

Para cancelar el modo DEMO, ajuste “DEMO-OFF” en ajustes (página 9) mientras la unidad está apagada.

Extracción del panel frontal

Puede extraer el panel frontal de la unidad para evitar que la roben.

Alarma de precaución

Si gira el interruptor de encendido hasta la posición OFF sin haber extraído el panel frontal, la alarma de precaución sonará durante unos segundos.

La alarma sonará únicamente si se utiliza el amplificador incorporado.

1 Presione OFF.

La unidad se apaga.

2 Presione y a continuación, extraiga el panel frontal hacia usted.

Notas

• No deje caer ni ejerza excesiva presión sobre el panel frontal y la pantalla.
• No someta el panel frontal al calor ni a temperaturas altas o mucha humedad. Evite dejarlo en un automóvil estacionado o sobre el tablero o la bandeja trasera.

Sugerencia

Al transportar el panel frontal, utilice el estuche suministrado.

Instalación del panel frontal

Fije la parte Ⓐ del panel frontal en la parte Ⓑ de la unidad, tal como muestra la ilustración, y presione el lado izquierdo hasta que encaje.

No coloque nada sobre la superficie interior del panel frontal.

Ubicación de los controles y las operaciones básicas

Unidad principal

Consulte las páginas indicadas para obtener información detallada.

1 Botón de volumen +/-

Para ajustar el volumen.

2 Botón SEL (selección) 4, 8

Para seleccionar elementos.

3 Botón SOURCE

Para encender o cambiar la fuente (Radio/CD).

4 Botón MODE 7

Para seleccionar la banda de radio (FM/AM).

5 Ranura del disco

Inserte el disco (con la etiqueta hacia arriba), se inicia la reproducción.

6 Pantalla

7 Botón ATT (atenuación)

Para atenuar el sonido. Para cancelar, vuelva a presionar.

8 Botón EQ3 (ecualizador) 8

Para seleccionar un tipo de ecualizador (XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM u OFF).

9 Botón ≜ (expulsar)

Para expulsar el disco.

10 Botón SEEK +/-

Radio:

Para sintonizar emisoras en forma automática (presionar); para localizar una emisora en forma manual (mantener presionado).

CD:

Para omitir pistas (presionar); para avanzar o retroceder una pista en forma rápida (mantener presionado).

11 Botón (extracción del panel frontal) 4

12 Botón DSPL (pantalla)/DIM

(atenuador) 4

Para cambiar los elementos de pantalla (presionar); para cambiar el brillo de pantalla (mantener presionado).

13 Botón SENS

Para mejorar la recepción en caso de que fuese débil: LOCAL/MONO.

14 Botón RESET (ubicado detrás del panel frontal) 4

15 Selector de frecuencias (ubicado en la parte inferior de la unidad)

Consulte “Selector de frecuencias” en el manual de instalación o conexiones suministrado.

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

CD:

③: REP

Para reproducir la pista o el disco actual varias veces.

④: SHUF

Para reproducir las pistas en orden aleatorio.

17 Botón BTM 7

Para iniciar la función BTM (mantener presionado).

18 Botón OFF

Para apagar o detener la fuente.

19 Receptor del control remoto de tarjeta

9

Radio

Almacenamiento y recepción de emisoras

Precaución

Para sintonizar emisoras mientras conduce, utilice la función Memoria de emisoras con mejor sintonía (BTM) para evitar accidentes.

Almacenamiento automático — BTM

1 Presione SOURCE varias veces hasta que aparezca "TUNER".

Para cambiar de banda, presione MODE varias veces. Puede seleccionar entre FM1, FM2, FM3, AM1 y AM2.

2 Mantenga presionado BTM hasta que "BTM" parpadee.

La unidad almacena las emisoras en el orden de frecuencia en los botones numéricos. La unidad emite un pitido al almacenar el ajuste.

Almacenamiento manual

1 Mientras recibe la emisora que desea almacenar, mantenga presionado un botón numérico de (① a ⑥) hasta que aparezca "MEM".

La indicación de botón numérico aparece en pantalla.

Nota

Si intenta almacenar otra emisora en el mismo botón numérico, se reemplazará la que estaba almacenada previamente.

Recepción de las emisoras almacenadas

1 Seleccione la banda y, a continuación, presione un botón numérico (de ① a ⑥).

Con el control remoto de tarjeta

Para seleccionar emisoras en memoria, presione ↑ o ↓.

Sintonización automática

1 Seleccione la banda y, a continuación, presione SEEK +/- para buscar la emisora.

La búsqueda se detiene cuando la unidad recibe una emisora. Repita este procedimiento hasta recibir la emisora deseada.

Sugerencia

Si conoce la frecuencia de la emisora que desea escuchar, mantenga presionado SEEK +/- para localizar la frecuencia aproximada y, a continuación, presione SEEK +/- varias veces para ajustar la frecuencia deseada con mayor precisión (sintonización manual).

Otras funciones

Cambio de los ajustes de sonido

Ajuste de las características de sonido — BAL/FAD/SUB

Puede ajustar el balance, el equilibrio y el volumen del altavoz potenciador de graves.

1 Presione SEL varias veces hasta que aparezca "BAL", "FAD" o "SUB".

El elemento cambia de la manera siguiente:

LOW ¹ → MID 1 → HI ^*1 →

BAL (izquierdo-derecho) →

*1 Si está activado EQ3 (página 8).

*2 Cuando la salida de audio se ajusta en "SUB" (página 8).

"ATT" se muestra en el valor más bajo y se puede ajustar hasta 20 intervalos.

2 Presione el botón volumen +/- varias veces para ajustar el elemento seleccionado.

Después de 3 segundos, se completa el ajuste y la pantalla vuelve al modo de recepción/reproducción normal.

Nota

Realice el ajuste a los 3 segundos de seleccionar el elemento.

Con el control remoto de tarjeta

En el paso 2, para ajustar el elemento seleccionado, presione ←, ↑, → o ↓.

Ajuste de la curva de ecualizador — EQ3

Puede definir y almacenar los ajustes del ecualizador para distintos rangos de tono.

1 Seleccione una fuente y, a continuación, presione EQ3 varias veces para seleccionar el tipo EQ3.

2 Presione SEL varias veces hasta que aparezca "LOW", "MID" o "HI".

3 Presione el botón volumen +/- varias veces para ajustar el elemento seleccionado.

El nivel de volumen puede ajustarse en intervalos de 1 dB, entre -10 dB y +10 dB.

LOW

6d8

EQ3

Repita los pasos 2 y 3 para ajustar la curva de ecualizador.

Para restaurar la curva de ecualizador ajustada en fábrica, mantenga presionado SEL antes de que finalice el ajuste.

Después de 3 segundos, se completa el ajuste y la pantalla vuelve al modo de recepción/reproducción normal.

Con el control remoto de tarjeta

En el paso 3, para ajustar el elemento seleccionado, presione ←, ↑, → o ↓.

Definición de los elementos de ajuste — SET

1 Mantenga presionado SEL.

Aparecerá la pantalla de ajustes.

2 Presione SEL varias veces hasta que aparezca el elemento deseado.

3 Presione el botón de volumen +/- para seleccionar el ajuste (ejemplo "ON" u "OFF").

4 Mantenga presionado SEL.

El ajuste finaliza y la pantalla regresa al modo de recepción/reproducción normal.

Nota

Los elementos que se muestran en pantalla variarán en función de la fuente y del ajuste.

Con el control remoto de tarjeta

En el paso 2, para seleccionar el elemento de ajuste, presione ↑ o ↓. En el paso 3, para seleccionar el ajuste, presione ← o →.

Se pueden ajustar los elementos siguientes (consulte la referencia de página para conocer los detalles):

“●” indica el ajuste predeterminado.

- “S U B ”): para que la salida se realice a través de un altavoz potenciador de graves.

- “REAR”: para que la salida se realice a través de un amplificador de potencia.

DIM (atenuador)	Para cambiar el brillo de la pantalla.- “DIM-ON”: para atenuar la pantalla.- “DIM-OFF” (●): para desactivar el atenuador.
ILM-1/ILM-2 (iluminación)(sólo CDX-S2010C)	Para cambiar el color de iluminación.- “ILM-1” (●): Ámbar- “ILM-2”: Verde
DEMO*1(Demostración)	Para ajustar “DEMO-ON” (●) o “DEMO-OFF” (página 4).
LPF*2(Filtro de paso bajo)	Para seleccionar la frecuencia de corte “78HZ”, “125HZ” u “OFF” (●).

*1 Cuando la unidad está apagada.

*2 Cuando la salida de audio se ajusta en "SUB".

Uso de los controles remotos opcionales

Control remoto de tarjeta RM-X114

Ubicación de los controles

Los botones correspondientes en el control remoto de tarjeta controlan las mismas funciones que los de esta unidad.

Los botones siguientes del control remoto de tarjeta también presentan botones y funciones distintos que los de la unidad.

- Botón SOUND

El mismo que SEL en la unidad.

• Botones ←/→ (SEEK -/+ )

Para controlar la radio/CD, el mismo que SEEK +/- en la unidad. (Para obtener más información sobre otras operaciones, consulte el apartado “Con el control remoto de tarjeta” de cada página.)

- Botones ↑/↓ (DISC*/PRESET +/-)

Para obtener más información, consulte el apartado “Con el control remoto de tarjeta” de cada página.

* No disponible en esta unidad.

Nota

Si la unidad está apagada y desaparece la pantalla, no se puede operar con el control remoto de tarjeta salvo que se presione SOURCE en la unidad o se inserte un disco para activar la unidad en primer lugar.

Sustitución de la pila de litio

En condiciones normales, la pila dura aproximadamente 1 año (la duración puede ser menor en función de las condiciones de uso). El alcance del control remoto de tarjeta disminuye a medida que se agota la pila. Sustitúyala por una pila de litio CR2025 nueva. El uso de cualquier otra pila podría provocar un incendio o una explosión.

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños. Si la pila se ingiere, póngase en contacto inmediatamente con un médico.
• Limpie la pila con un paño seco para garantizar un contacto óptimo.
• Asegúrese de observar la polaridad correcta al instalar la pila.
• No agarre la pila con pinzas metálicas, ya que puede producirse un cortocircuito.

ADVERTENCIA

La pila puede explotar si no se emplea adecuadamente.

No recargue la pila; tampoco la desmonte ni la arroje al fuego.

Mando rotatorio RM-X4S (sólo CDX-S2010C)

Colocación de la etiqueta

Coloque la etiqueta de indicación en función de cómo monte el mando rotatorio.

Ubicación de los controles

Los botones correspondientes en el control remoto rotatorio controlan las mismas funciones que los de esta unidad.

La operación de los controles siguientes del mando rotatorio es distinta que en la unidad.

- Control PRESET

Para seleccionar las emisoras en memoria (presionar y hacer girar).

- Control VOL

El mismo que el botón de volumen +/- en la unidad (hacer girar).

• Control SEEK/AMS

El mismo que SEEK en la unidad (hacer girar o hacer girar y mantener en esta posición).

Cambio del sentido de funcionamiento

El sentido de funcionamiento de los controles está ajustado de fábrica, como se muestra a continuación.

Para aumentar

Si necesita montar el mando rotatorio en el lado derecho de la columna de la dirección, puede invertir el sentido de funcionamiento.

1 Mientras presiona el control VOL, mantenga presionado SEL.

Información complementaria

Precauciones

• Si estaciona el automóvil bajo la luz directa del sol, deje que la unidad se enfríe antes de usarla.
• La antena motorizada se extenderá automáticamente mientras la unidad se encuentre en funcionamiento.

Condensación de humedad

En días lluviosos o en zonas muy húmedas, es posible que se condense humedad dentro de las lentes y la pantalla de la unidad. Si esto ocurre, la unidad no funcionará en forma correcta. En tal caso, extraiga el disco y espere una hora aproximadamente hasta que se haya evaporado la humedad.

Para mantener una alta calidad de sonido

Asegúrese de no derramar jugos ni refrescos sobre la unidad o los discos.

Notas sobre los discos

• Para mantener los discos limpios, no toque la superficie. Tómelos por los bordes.
• Guarde los discos en sus cajas o en los cargadores de discos cuando no los use.
• No someta los discos al calor ni a altas temperaturas. Evite dejarlos en un automóvil estacionado o sobre el tablero o la bandeja trasera.
• No adhiera etiquetas ni utilice discos con residuos o tinta pegajosos. Tales discos pueden dejar de girar durante el uso, lo que causaría fallas de funcionamiento, o podrían dañarse.

- No use discos con etiquetas o autoadhesivos. Su uso puede producir las siguientes fallas de funcionamiento:

• Imposibilidad de expulsar el disco (dado que se despegó la etiqueta o el autoadhesivo y se obstruye el mecanismo de expulsión).

• Imposibilidad de leer los datos de audio en forma correcta (por ejemplo, se interrumpe la reproducción o simplemente no funciona) debido a que el calor contrae el autoadhesivo o la etiqueta y hace que el disco se deforme.

• No se pueden reproducir en esta unidad discos con formas no estandarizadas (por ejemplo, formas de corazón, cuadrado o estrella). Si lo intenta, puede dañar la unidad. No use este tipo de discos.

• No se pueden reproducir discos compactos de 8 cm.
• Antes de realizar la reproducción, limpie los discos con un paño de limpieza disponible en el mercado. Hágalo desde el centro hacia los bordes. No utilice disolventes como bencina, diluyente, limpiadores disponibles en

mercado ni aerosoles antiestáticos para discos analógicos.

Notas sobre discos CD-R/CD-RW

• Según el estado del disco o el equipo utilizado para su grabación, es posible que algunos discos CD-R/CD-RW no puedan reproducirse en esta unidad.
• No es posible reproducir un disco CD-R o un CD-RW que no esté finalizado.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el distribuidor Sony más cercano.

Mantenimiento

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno cuyo amperaje coincida con el especificado en el original. Si el fusible se funde, verifique la conexión de alimentación y sustitúyalo. Si el fusible se funde de nuevo después de sustituirlo, es posible que exista alguna falla de funcionamiento interno. En tal caso, consulte con el distribuidor Sony más cercano.

continúa en la página siguiente →

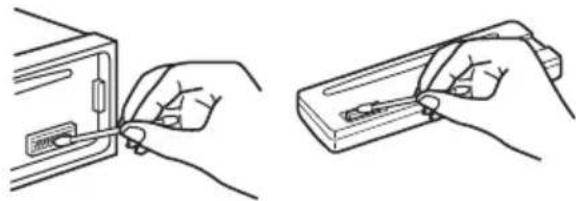

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores entre ésta y el panel frontal están sucios. Para evitarlo, extraiga el panel frontal (página 4) y limpie los conectores con un hisopo de algodón humedecido en alcohol. No aplique demasiada fuerza, ya que podría dañar los conectores.

Unidad principal Parte posterior del panel frontal

Notas

• Por razones de seguridad, apague el motor antes de limpiar los conectores y extraiga la llave del interruptor de encendido.
• No toque nunca los conectores directamente con los dedos ni con ningún dispositivo metálico.

Extracción de la unidad

1 Extraiga el marco de protección.

①Extraiga el panel frontal (página 4).
②Fije las llaves de liberación al marco de protección.

Oriente la llave de liberación como se ilustra.

③Tire de las llaves de liberación para extraer el marco de protección.

2 Extraiga la unidad.

①Inserte las dos llaves de liberación simultáneamente hasta escuchar un clic.

②Tire de las llaves de liberación para extraer la unidad.

③Deslice la unidad para extraerla de la montura.

Sección del reproductor de CD

Relación señal-ruido: 120 dB Respuesta de frecuencia: de 10 a 20 000 Hz Fluctuación y trémolo: Inferior al límite mensurable

Sección del sintonizador

FM

Rango de sintonización: de 87,5 a 108,0 MHz (a intervalos de 50 kHz) de 87,5 a 107,9 MHz (a intervalos de 200 kHz)

Intervalo de sintonización de FM: 50 kHz/200 kHz conmutable

Terminal de la antena aérea: Conector de antena externa

Frecuencia intermedia: 10,7 MHz/450 kHz

Sensibilidad útil: 9 dBf

Selectividad: 75 dB a 400 kHz

Relación señal-ruido: 67 dB (estéreo), 69 dB (mono)

Distorsión armónica a 1 kHz: 0,5 % (estéreo), 0,3 % (mono)

Separación: 35 dB a 1 kHz

Respuesta de frecuencia: de 30 a 15 000 Hz

AM

Rango de sintonización:

de 531 a 1 602 kHz (a intervalos de 9 kHz)

de 530 a 1 710 kHz (a intervalos de 10 kHz)

Intervalo de sintonización de AM: 9 kHz/10 kHz conmutable

Terminal de la antena aérea: Conector de antena externa

Frecuencia intermedia: 10,7 MHz/450 kHz

Sensibilidad: 30 μV

Sección del amplificador de potencia

Salidas: Salidas de altavoz (conectores de sellado seguro)

Impedancia de altavoces: de 4 a 8 Ω

Salida máxima de potencia: 52 W × 4 (a 4 Ω)

Generales

Salidas:

Terminal de salidas de audio (se pueden cambiar entre sub y posterior)

Terminal de control del relé de la antena motorizada

Terminal de control del amplificador de potencia

Entradas:

Terminal de entrada de controlador remoto (sólo CDX-S2010C)

Terminal de entrada de antena

Controles de tono:

Bajos: de ±10 dB a 60 Hz (XPLOD)

Medios: de ±10 dB a 1 kHz (XPLOD)

Altos: de ±10 dB a 10 kHz (XPLOD)

Requisitos de alimentación: Batería de automóvil de cc 12 V (masa negativa)

Dimensiones: Aprox. 178 × 50 × 178 mm (an/al/prf)

Dimensiones de montaje: Aprox. 182 × 53 × 161 mm (an/al/prf)

Peso: Aprox. 1,2 kg

Accesorios suministrados:

Componentes de instalación y conexiones (1 juego)

Estuche para el panel frontal (1)

Accesorios opcionales:

Control remoto de tarjeta: RM-X114

Mando rotatorio: RM-X4S (sólo CDX-S2010C)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• Se ha utilizado soldadura sin plomo para soldar ciertos componentes. (más del 80 %)
• Ciertas placas del circuito impreso no contienen retardantes de llama halogenados.
• Las carcasas no contienen retardantes de llama halogenados.
• Impreso con tinta de aceites vegetales, libre de COV (Compuestos Orgánicos Volátiles). (sólo CDX-S2010X y CDX-S2010T)
• No se ha utilizado goma esponjosa de poliestireno para el material de relleno y protección.

Solución de problemas

La siguiente lista de comprobación le ayudará a solucionar los problemas que puedan producirse con la unidad.

Antes de consultarla, revise los procedimientos de conexión y de funcionamiento.

Generales

La unidad no recibe alimentación.

• Revise la conexión. Si todo está en orden, revise el fusible.
• Si la unidad está apagada y la pantalla desaparece, no se puede operar con el control remoto.
  → Encienda la unidad.

La antena motorizada no se extiende.

La antena motorizada no tiene una caja de relé.

No se emite sonido.

• El volumen es demasiado bajo.
• La función ATT está activada.
• La posición del control de equilibrio (FAD) no está ajustada para un sistema de 2 altavoces.

No se escuchan pitidos.

• El sonido de los pitidos está cancelado (página 8).
• Se ha conectado un amplificador de potencia opcional y no está usando el amplificador incorporado.

El contenido de la memoria se borró.

• Presionó el botón RESET.
  → Vuelva a almacenar los datos en la memoria.
• Se desconectó el cable de conexión de alimentación o la pila.
• El cable de conexión de la alimentación no está conectado en forma correcta.

Las emisoras almacenadas y la hora correcta se borraron.

El fusible se fundió.

Se escucha ruido cuando se cambia la posición de la llave de encendido.

Los cables no coinciden correctamente con el conector de alimentación auxiliar del automóvil.

Las indicaciones desaparecen de la pantalla o no aparecen.

• El atenuador está ajustado en “DIM-ON” (página 9).
• La pantalla se apaga si mantiene presionado OFF.
  →Mantenga presionado OFF nuevamente hasta que se ilumine la pantalla.
• Los conectores están sucios (página 12).

continúa en la página siguiente →

Reproducción de CD

No es posible insertar el disco.

• Ya hay un disco insertado.
• El disco se insertó a la fuerza al revés o en forma incorrecta.

La reproducción no se inicia.

• Disco defectuoso o sucio.
• Los discos CD-R/CD-RW no son para audio (página 11).

Se producen saltos de sonido.

• La instalación no es correcta.
  → Instale la unidad en un ángulo inferior a 45° en una parte firme del automóvil.
• Disco defectuoso o sucio.

Los botones de operación no funcionan. El disco no se expulsará.

Presione el botón RESET (página 4).

Recepción de radio

No es posible recibir las emisoras. Hay ruidos que obstaculizan el sonido.

• Conecte un cable de control de antena motorizada (azul) o un cable de fuente de alimentación auxiliar (rojo) al cable de suministro de alimentación del amplificador de antena del automóvil (sólo si el auto dispone de una antena FM/AM incorporada en el cristal posterior o lateral).
• Revise la conexión de la antena del automóvil.
• La antena automática no se extiende. → Revise la conexión del cable de control de la antena motorizada.
• Revise la frecuencia.

No es posible utilizar la sintonización programada.

• Almacene la frecuencia correcta en la memoria.
• La señal de emisión es demasiado débil.

No es posible utilizar la sintonización automática.

• El ajuste del modo de búsqueda local no es correcto.
  → La sintonización se detiene con demasiada frecuencia:
  Presione SENS hasta que aparezca "LOCAL-ON".
  → La sintonización no se detiene en una emisora:
  Presione SENS varias veces hasta que aparezca “MONO-ON” o “MONO-OFF” (FM), o “LOCAL-OFF” (AM).
• La señal de emisión es demasiado débil.
  → Use la sintonización manual.

Durante la recepción de FM, la indicación "ST" parpadea.

• Sintonice la frecuencia con precisión.
• La señal de emisión es demasiado débil.
  →Presione (SENS) para ajustar el modo de recepción monaural en “MONO-ON”.

Un programa de FM emitido en estéreo se escucha en monoaural.

La unidad se encuentra en el modo de recepción monoaural.

→Presione 📊SENS hasta que aparezca “MONO-OFF”.

Mensajes/indicaciones de error

ERROR

• El disco está sucio o se insertó al revés.
  → Límpielo o insértelo en forma correcta.
• El disco no se reproduce debido a algún problema.
  → Inserte otro disco.

FAILURE

La conexión del altavoz/amplificador no es correcta.

→ Consulte el manual de instalación o de conexiones suministrado para comprobar la conexión.

L.SEEK +/-

El modo de búsqueda local está activado durante la sintonización automática.

OFFSET

Es posible que se haya producido una falla interna.

→ Revise la conexión. Si el indicador de error permanece en pantalla, póngase en contacto con el distribuidor Sony más cercano.

RESET

La unidad no puede utilizarse debido a algún problema.

→ Presione el botón RESET (página 4).

“LLLL” 770 “”

Durante la operación de avance o retroceso rápido, llegó al principio o al final del disco y no es posible continuar.

Si estas soluciones no ayudan a mejorar la situación, póngase en contacto con el distribuidor Sony más cercano.

Si entrega la unidad para su reparación a causa de problemas en la reproducción de discos, lleve el disco que se utilizó cuando comenzó el problema.

鳴謝惠顧！
