AS42S2SD1FA - Aire acondicionado HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado split
Capacidad de enfriamiento	42000 BTU/h (12.3 kW)
Capacidad de calefacción	12000 BTU/h (3.5 kW)
Fuente de alimentación	220-240 V, 50 Hz, 1 fase
Dimensiones de la unidad interior (An×Al×Pr)	1100 × 325 × 240 mm
Dimensiones de la unidad exterior (An×Al×Pr)	850 × 600 × 300 mm
Peso de la unidad interior	14 kg
Peso de la unidad exterior	40 kg
Refrigerante	R32
Coeficiente de eficiencia energética (EER)	3.2 W/W
Modos	Enfriamiento, Calefacción, Deshumidificación, Ventilador
Velocidades del ventilador	Automático, Baja, Media, Alta
Filtro de aire	Lavable, Antibacteriano
Control remoto	Incluido, con pantalla LCD
Nivel de ruido (interior)	28-48 dB(A)
Nivel de ruido (exterior)	55 dB(A)
Función de autolimpieza	Sí
Modo sueño	Sí
Temporizador	Programable 24 horas
Mantenimiento	Limpiar el filtro cada 2 semanas; servicio profesional anualmente
Características de seguridad	Protección contra sobrecarga, reinicio automático, anticongelante
Garantía	5 años en el compresor, 2 años en piezas

Preguntas frecuentes - AS42S2SD1FA HAIER

¿Cada cuánto debo limpiar el filtro de aire?

Limpie el filtro de aire cada dos semanas en uso normal. Un filtro obstruido reduce la eficiencia de enfriamiento y puede dañar la unidad.

¿Qué significa el código de error E1?

El código de error E1 indica una falla en el sensor de temperatura ambiente. Contacte a un técnico calificado para reparar.

¿Puedo instalar el aire acondicionado yo mismo?

La instalación debe ser realizada por un profesional certificado debido al manejo de refrigerante y requisitos eléctricos.

¿Cómo configuro el temporizador?

Presione el botón Temporizador en el control remoto. Use +/- para ajustar la hora deseada. La unidad se encenderá/apagará automáticamente.

¿Qué refrigerante utiliza este modelo?

Esta unidad utiliza refrigerante R32, que es más ecológico que el R410A.

¿Por qué sale agua de la unidad interior?

Verifique si el tubo de drenaje está obstruido o mal instalado. Asegúrese de que la unidad esté nivelada. Si el problema persiste, llame a un técnico.

¿Qué es el modo sueño?

El modo sueño ajusta gradualmente la temperatura para proporcionar condiciones cómodas para dormir y ahorra energía.

¿Cómo cambio de enfriamiento a calefacción?

Presione el botón Modo hasta que aparezca el icono de calefacción (sol) en la pantalla del control remoto.

¿Qué hace la función de autolimpieza?

La función de autolimpieza seca el evaporador para evitar el crecimiento de moho y bacterias, manteniendo el aire fresco.

¿Cuál es la temperatura recomendada?

Para enfriamiento, ajuste entre 24-26°C; para calefacción, 20-22°C para un confort óptimo y ahorro de energía.

MANUAL DE USUARIO AS42S2SD1FA HAIER

Lea las precauciones en este manual detalladamente antes de utilizar la unidad.

Este aparato está cargado de R32.

Guarde este manual en un lugar donde el usuario pueda encontrarlo fácilmente.

ADVERTENCIA:

No utilice otros métodos para acelerar el proceso de desescarche o para limpiar, aparte de los recomendados por el fabricante. El aparato se debe almacenar en una habitación sin fuentes de ignición en operación continua (por ejemplo: llamas abiertas, un aparato de gas en operación o un calentador eléctrico en operación). ■ No perfore ni queme. ■ Tenga en cuenta que posiblemente el refrigerante no contenga olor. ■ El aparato se debe instalar, operar y almacenar en una habitación con una superficie mayor de 1,2 m². ■ Si el cable de alimentación está dañado, se debe reemplazar por el fabricante, su agente de servicio o personal calificado similar con el fin de evitar el peligro. Este aparato puede ser utilizado por niños de 8 años o mayores y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, si están bajo supervisión o han recibido instrucciones sobre el uso seguro del aparato y comprenden los peligros involucrados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato no deben ser realizados por niños sin supervisión. ■ El método de cableado debe cumplir con el estándar local de cableado. ■ El tipo de cable de conexión es H07RN-F. ■ Todos los cables deben haber obtenido el certificado de autenticación europea. Durante la instalación, si los cables de conexión se rompen, deben asegurar que el cable de tierra sea el último en romperse. El interruptor del aire acondicionado debe ser un interruptor multipolar; y la distancia entre sus dos contactos no debe ser inferior a 3 mm. Tales métodos de desconexión deben estar incorporados en el cableado. ■ Asegúrese de que la instalación se realice de acuerdo con la regulación local de cableado por parte de personas profesionales. ■ Asegúrese de que la conexión a tierra sea correcta y fiable. ■ Deben instalar un interruptor de circuito y un interruptor de fuga a tierra. No utilice un refrigerante que no sea el indicado en la unidad exterior (R32) al instalar, mover o reparar. El uso de otros refrigerantes puede causar problemas o daños a la unidad y lesiones personales.

Contenido

PARTES Y FUNCIONES 1

FUNCIONAMIENTO 2

INSTALACIÓN DE LA UNIDAD INTERIOR 11

MANTENIMIENTO 14

PRECAUCIONES 15

RESOLUCIÓN DE PROBLEMAS 16

Partes y Funciones

■ Unidad Interior

Posiblemente la actual rejilla de entrada de aire del producto comprado sea diferente a la mostrada en este manual.

Panel de visualización

① Orificio receptor de señal

② Visualización de HEAT

③ Visualización de DRY

④ Visualización de HEALTH

⑤ Visualización de COOL

⑥ Visualización de temperatura ambiental Cuando se recibe la señal de control remoto, se visualizará la temperatura de configuración.

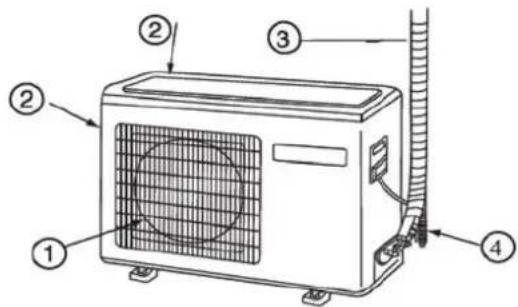

■ Unidad Exterior

⑦ Visualización de WIFI ⑧ Visualización de SENSOR

■ Mando a Distancia

Lado exterior del mando

1. Botón ON/OFF
2. Visualización de estado de cada función
3. Visualización de modo de funcionamiento
4. Visualización de WIFI y CLOCK
5. Visualización de TEMP
6. Visualización de humedad
7. Visualización de FAN SPEED
8. Visualización de SWING, visualización de oscilación arriba/abajo, visualización de oscilación hacia izquierda/derecha
9. Visualización de TIMER ON, visualización de TIMER OFF, visualización de CLOCK
10. Botón FAN
11. Botón QUIET
12. Botón HEAT
13. Botón ECO, función de ahorro de energía
14. Botón ECOPILOT
15. Botón DRY

Se utiliza para configurar la operación DRY.

1. Botón COOL

Se utiliza para configurar la operación COOL.

1. Botón TEMP

Se utiliza para cambiar la temperatura

OBSERVACIÓN:

a. La visualización de humedad no está disponible en algunos modelos. b. Si el modelo comprado tiene la función WIFI, mantenga pulsado el botón "ON/OFF" durante 5 segundos para emitir la señal WIFI. Una vez que entra en el modo de emparejamiento, la APP mostrará cómo se empareja.

Operación

1. Botón TIMER
2. Botón CLOCK
3. Botón 10°C para la función de configuración de calefacción especial: Mantenimiento de 10 grados (valioso para RS)
4. Botón HEALTH
5. Botón SMART

Se utiliza para configurar el funcionamiento SMART. (Esta función no está disponible en algunos modelos.)

1. Botón SWING arriba/abajo
2. Botón SWING izquierdo/derecho
3. Botón SLEEP
4. Botón HEALTH AIRFLOW
5. Botón LIGHT

Controla el encendido y apagado del panel de visualización LED interior.

1. Botón CODE, patio A-b
2. Botón APPLY
3. Botón °F/°C

Nota:

1. SMART+SLEEP: Cuando la función de detección de iluminación está activada, el aparato entrará en el modo Si el aparato encuentra que la iluminación interior es débil (inferior al valor configurado) durante varios minutos, la función de detección de iluminación funcionará automáticamente. Si el aparato no encuentra movimientos de personas durante 20 minutos, durante el momento que la iluminación es más débil que el valor configurado, entrará en el modo "SMART+SLEEP" automáticamente. El aparato funcionará según la curva de sueño. (Véase la función "SLEEP" en la Página 7)

Condiciones para salir: 1) Cuando el aparato encuentra que la iluminación interior es más fuerte que el valor configurado durante 20 minutos.

2) El aparato ya está en el modo "SMART+SLEEP" por 8 horas. 3) La función "LIGHT SENSING" está desactivada.

Cuando cumple cualquiera de las condiciones anteriores, el aparato saldrá del modo "SMART+SLEEP". Una vez que sale del modo "SMART+SLEEP", el aparato funcionará bajo el estado de funcionamiento inicialmente configurado en el mando a distancia.

Observaciones: 1) Esta función no es disponible bajo el modo "AIR SUPPLY".

2) Esta función no es disponible en el modo "SLEEP". 3) Cuando se activa el modo "REMOTE SLEEP" o el modo "TIMER", el aparato saldrá de esta función. 4) Las fuentes de luz como las lámparas interiores y la luz LED de TV, y los movimientos frecuentes de mascotas afectarán esta función.

1. Pulse "HEALTH" + "HEALTH AIRFLOW" al mismo tiempo

puede activar y desactivar la función "LOCK" (☐)

Ajuste de hora

Nota:

La distancia entre la cabeza de transmisión de señal y el agujero receptor debe estar dentro de 7m sin cualquier obstáculo. Cuando la lámpara fluorescente del tipo inicio-electrónico o el teléfono inalámbrico de conversión está instalado en este tipo de lámpara o la habitación, el receptor será afectado en la recepción de las señales, por eso la distancia a la unidad interior debe ser más corta.

La visualización completa o la visualización borrosa durante la operación significa que la batería es agotada. Por favor cambie las baterías.

Si el mando a distancia no puede funcionar normalmente durante la operación, por favor, retire las baterías y vuelva a cargarlas varios minutos después.

Consejo:

Retire las baterías si no se usa la unidad durante largo plazo.

Operación

■ Modo QUIET

Usted puede utilizar esta función cuando necesita el silencio para descansar o leer.

Cada vez que pulse, se visualizará. El aire acondicionado funcionará bajo el modo QUIET. En el modo QUIET, la velocidad del ventilador tomará automáticamente la velocidad baja en el modo de

ventilador AUTO. Pulse otra vez el botón QUIET, desaparece, y este modo se desactiva.

■ Modo COOL, HEAT y DRY

Pulse el botón HEAT en el mando a distancia

Pulse el botón DRY en el mando a distancia

1. En el modo DRY, cuando la temperatura interior sea + 2°C menor que la temperatura configurada, la unidad funcionará intermitentemente a velocidad LOW independientemente del ajuste de FAN.
2. El mando a distancia puede memorizar cada estado de funcionamiento. En el momento de encender la unidad en la próxima vez, la unidad funcionará bajo el estado anterior después de pulsar el botón ON/OFF.

Operación

Pulse el botón FAN SPEED. Cada vez que pulse, la velocidad del ventilador se cambiará como el siguiente:

La unidad funcionará a la velocidad seleccionada del ventilador.

Pulse el botón ECOPILOT. Cada vez que lo pulse, cambiará de la siguiente manera:

Puede seleccionar el modo en que el flujo de aire sigue el movimiento de la persona o al revés.

OBSERVACIÓN:

El sensor humano sirve para detectar el cambio de la radiación infrarroja emitida por el cuerpo humano. Bajo las siguientes condiciones, posiblemente la detección no sea exacta:

• Alta temperatura interior, donde la temperatura ambiental es similar a la temperatura corporal.
• La gente lleva mucha ropa o la gente se tumba con la cara hacia arriba o al revés.
• Movimientos frecuentes de mascotas, u oscilación frecuente de cortinas o de otros objetos del interior debido al viento.
• El deflector izquierdo y el derecho están configurados demasiado hacia la derecha.
• El lado izquierdo de instalación y el lado derecho de instalación de la unidad interior están demasiado cerca de la pared.
• Existe la iluminación directa de la luz del sol en el interior.

El aire acondicionado funciona en una habitación donde la temperatura ambiental fluctúa bruscamente.

Además, si la persona está en la frontera entre la zona de soplar izquierda y la zona derecha, o las personas están en las fronteras entre las tres zonas de soplar, el viento que sigue a la persona se suministra a ambas zonas o se suministra bajo el modo automático; el viento que evita a la persona evitará ambas zonas o se suministrará automáticamente.

Operación

■ Modo SWING

2 Dirección del flujo de aire hacia izquierdo y derecho

Cada vez que se pulsa el botón, el mando a distancia muestra lo siguiente:

Mando a distancia:

Estado inicial

• Cuando la humedad es alta, es posible que se condense agua en la salida de aire si todas las persianas verticales se ajustan hacia la izquierda o hacia la derecha.
• Se recomienda no mantener la aleta horizontal en la posición hacia abajo durante mucho tiempo en el modo COOL o DRY; de lo contrario, podría condensarse agua.
• Cuando el flujo de aire frío se dirige hacia abajo en el modo COOL, ajustar el flujo de aire horizontalmente será mucho más útil para un

■ Modo TIMER

Ajuste la hora correctamente antes de iniciar la operación Timer. La unidad puede encenderse y apagarse automáticamente en el siguiente horario: antes de que usted se levante por la mañana, o cuando vuelva a casa, o después de que se duerma por la noche.

1 minuto; si se mantiene pulsado, la hora aumentará rápidamente. La hora puede ajustarse dentro de 24 horas.

3 Confirme su ajuste

Después de ajustar la hora correcta y pulsar el botón APPLY para confirmar, "ON" u "OFF" en el mando a distancia dejará de parpadear.

Para cancelar el modo TIMER

Solo hace falta pulsar el botón TIMER varias veces hasta que la visualización de TIMER desaparezca.

Operación

2 Dirección del flujo de aire hacia izquierdo y derecho

Cada vez que se pulsa el botón, el mando a distancia muestra lo siguiente:

Mando a distancia:

Estado inicial

• Cuando la humedad es alta, es posible que se condense agua en la salida de aire si todas las persianas verticales se ajustan hacia la izquierda o hacia la derecha.
• Se recomienda no mantener la aleta horizontal en la posición hacia abajo durante mucho tiempo en el modo COOL o DRY, de lo contrario, podría condensarse agua.
• Cuando el flujo de aire frío está hacia abajo en el modo COOL, ajustar el flujo de aire horizontalmente será mucho más útil para un

■ Modo TIMER

Ajuste la hora correctamente antes de iniciar la operación Timer. La unidad puede encenderse y apagarse automáticamente en el siguiente horario: antes de que usted se levante por la mañana, o cuando usted vuelva a casa, o después de que usted se duerma por la noche.

1 minuto, si se mantiene pulsado, la hora se aumentará rápidamente. La hora puede ajustarse dentro de 24 horas.

3 Confirme su ajuste

Después de ajustar la hora correcta y pulsar el botón APPLY para confirmar, "ON" u "OFF" en el mando a distancia dejará de parpadear.

Para cancelar el modo TIMER

Sólo hace falta pulsar el botón TIMER varias veces hasta que la visualización de TIMER desaparezca.

Operación

SLEEP Cómodo

Antes de ir a la cama, usted puede pulsar el botón SLEEP y la unidad funcionará en modo SLEEP y le traerá un sueño profundo.

Pulse el botón SLEEP

Modo en Funcionamiento

1. En modo COOL, DRY

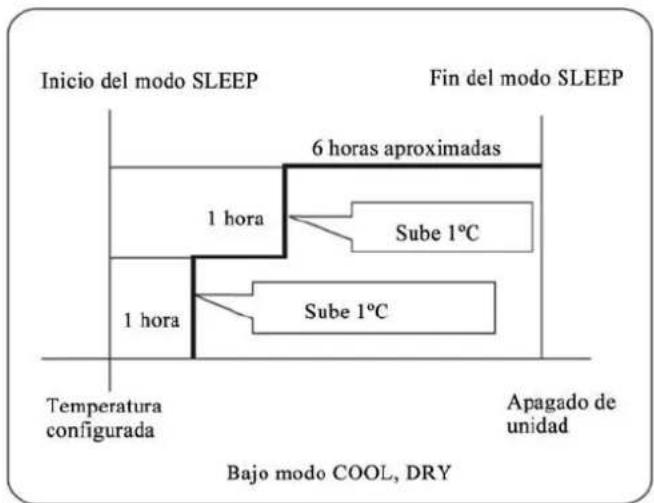

1 hora después de entrar en el modo SLEEP, la temperatura se convertirá en 1°C más alta que la temperatura configurada. Después de otra hora más, la temperatura subirá 1°C más. Bajo este estado la unidad funcionará por 6 horas, entonces la temperatura actual es más alta que la temperatura configurada, por eso la temperatura del interior no va a ser demasiado baja para que usted duerma.

2. En modo HEAT

1 hora después de entrar en el modo SLEEP, la temperatura bajará 2°C comparando con la temperatura configurada. Después de 1 hora más, la temperatura también bajará 2°C más. La unidad mantendrá la temperatura por 3 horas. Por eso la temperatura es más baja que la temperatura configurada y la temperatura del interior no será demasiado alta para que usted duerma.

3. En modo SMART

La unidad funcionará en correspondiente modo SLEEP, el cual adaptado para el modo de funcionamiento seleccionado automáticamente. 4. Cuando la función de sueño tranquilo está ajustada a 8 horas y el tiempo de sueño tranquilo no se puede ajustar. Cuando la función de TIMER está preparada, la función de sueño tranquilo no se puede configurar. Después de la función de sueño está configurada, si el usuario restablece la función TIMER, la función de sueño será cancelada; la máquina estará en el estado de Timing-On, si los dos modos se configuran al mismo tiempo, cualquier del tiempo de operación es terminado primero, la unidad dejará de funcionar automáticamente, y el otro modo se cancelará.

Función de Recuperación del Fallo de Alimentación

Si la unidad se enciende en el primer momento, el compresor no empezará a funcionar a menos que hayan transcurrido 3 minutos. Cuando se recupera la alimentación después del fallo de alimentación, la unidad funcionará automáticamente y el compresor comenzará a funcionar después de 3 minutos más tarde.

Observación de la recuperación del fallo de alimentación:

Pulse el botón SLEEP diez veces en cinco segundos para entrar en la función después de escuchar cuatro sonidos. Y pulse el botón SLEEP diez veces en cinco segundos para salir de la función después de escuchar dos sonidos.

Operación

Modo SMART

• SMART FRESCO • SMART DESESCARCHE • SMART VELOCIDAD DE AIRE • SMART AIRE SALUDABLE • SMART SECO • SMART SUAVE • SMART TEMPERATURA CONTROLADA

o

ON/OFF

Desactivación de SMART u ON/OFF SMART

En el modo de refrigeración, calefacción y deshumidificación, pulsar la tecla SMART para entrar en la función SMART. Bajo el modo SMART en funcionamiento, cuando el aire acondicionado está funcionando, podrá seleccionar automáticamente el modo refrigeración, calefacción y deshumidificación o ventilación. Cuando la función SMART está activada, pulsar la tecla "COOLING", "HEATING" o "DEHUMIDIFYING" para cambiar a otro modo, usted va a desactivar la función SMART.

Modo ECO

El modo puede realizar los ajustes de acuerdo con la temperatura ambiental, funcionando con el ahorro energético.

Después de pulsar el botón ECO, "①" se visualiza en el mando a distancia, la unidad va a funcionar bajo el modo ECONOMY.

Después de pulsar otra vez el botón ECO, Ⓐ desaparecerá y el modo se desactivará.

• La función de ahorro de energía sólo es disponible bajo el modo refrigeración, calefacción o deshumidificación, después de la función de ahorro de energía ser configurada, pulsar la tecla SHARP, MUTE, SLEEP o SMART puede desactivar la función de ahorro de energía.
• Después de activar la función de ahorro de energía, la unidad principal puede ajustar automáticamente la temperatura configurada y controlar la interrupción del compresor que puede ser diferente que el ajuste de usuario.
• La función de ahorro de energía es más eficiente después de funcionar por un largo tiempo (más que 2 horas)

Operación

■ Modo HEALTH

El generador de iones de agua en el aire acondicionado puede generar una gran cantidad de aniones que pueden equilibrar eficientemente la cantidad de iones positivos y negativos en el aire, y también puede matar las bacterias y acelerar la sedimentación del polvo en el interior, logrando finalmente el objetivo de limpiar el aire en el interior.

Pulse el botón HEALTH

Después de pulsar el botón, se visualizará y el aire acondicionado entrará en el modo HEALTH.

Pulse el botón HEALTH dos veces, ⏻ desaparecerá y el modo se desactivará.

Cuando el motor del ventilador interior está funcionando, tiene la función HEALTH (disponible en cualquier modo). Cuando el ventilador de la unidad interior deja de funcionar, aunque el indicador del modo HEALTH esté encendido, el generador de aniones no libera aniones.

■ Operación de ON/OFF y operación de prueba

Operación de ON/OFF:

• Use esta operación sólo cuando se pierda el mando a distancia o el mando a distancia tenga una falla. Bajo el modo de funcionamiento de emergencia, el aire acondicionado puede funcionar automáticamente por un cierto tiempo.
• Cuando se pulsa el botón de operación de emergencia, se escuchará una vez el sonido "Pi", que significa el inicio de este modo.
• Después de pulsar el botón y empezar el modo de emergencia, la unidad funcionará automáticamente de acuerdo con las siguientes condiciones:

Temperatura interior	Temperatura configurada	Modo de TIMER	Velocidad de aire	Modo
Sobre 24 °C	24 °C No	AUTO		COOL
Bajo 24 °C	24 °C	No	AUTO	HEA T

- El cambio de la temperatura configurada o de la velocidad del aire no está disponible. El modo TIMER o DRY tampoco está disponible.

Operación de prueba:

El botón de operación de prueba usa el mismo botón del modo de emergencia.

- Use el botón en la operación de prueba cuando la temperatura del interior sea menor que 16°C; no lo use bajo el funcionamiento normal.

- Mantenga pulsado el botón de operación de prueba por más de 5 segundos. Después de escuchar dos veces el sonido "Pi", libere el botón: comenzará el modo refrigeración con la velocidad del flu

Carga de batería

1

Remueva la tapa;

2

Cargue las baterías según las instrucciones. 2 baterías de R-03, tecla de restablecimiento (cilindro). Asegúrese de que las baterías se carguen correctamente;

3

Cargue las baterías y ponga la tapa.

INFORMACIÓN IMPORTANTE ACERCA DEL REFRIGERANTE UTILIZADO

Este producto contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto. No los libere libremente a la atmósfera.

Tipo de refrigerante: R410A

Valor GWP*: 675

GWP = Potencial de contribución al calentamiento global

Escriba con tinta indeleble:

• 1 la carga de refrigerante que contiene el producto de fábrica

• 2 la cantidad de refrigerante adicional cargada durante la instalación y

• 1+2 la carga total de refrigerante

en la etiqueta de carga de refrigerante suministrada con el producto. Una vez escritos los datos correspondientes, la etiqueta deberá adherirse cerca de la conexión de carga del producto (por ejemplo, sobre la parte interna de la cubierta de la válvula de retención).

A Contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto.

B Carga de refrigerante que contiene el producto de fábrica: consulte la placa de características de la unidad.

C Cantidad de refrigerante adicional cargada durante la instalación.

D Carga total de refrigerante.

E Unidad exterior.

F Botella de refrigerante y colector de carga.

CONFORMIDAD DE LOS MODELOS SEGÚN LAS NORMATIVAS EUROPEAS

Clima: T1 Tensión: 230V

CE

Todos los productos satisfacen los requisitos de las siguientes normas europeas:

- Directiva de Baja Tensión 2014/35/EU

- Compatibilidad electromagnética 2014/30/EU

ROHS

Los productos satisfacen los requisitos de la directiva 2011/65/EU establecida por el Parlamento Europeo y el Consejo sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (Directiva RoHS UE).

WEEE

De acuerdo con la directiva 2012/19/EU del Parlamento Europeo, se informa al consumidor acerca de los requisitos de eliminación de productos eléctricos y electrónicos. REQUISITOS DE ELIMINACIÓN:

Su aparato de aire acondicionado ha sido marcado con este símbolo, el cual significa que los productos de tipo eléctrico y electrónico no deben mezclarse con residuos domésticos sin clasificar. No intente desmontar el sistema personalmente: tanto el desmontaje del sistema

de aire acondicionado como la manipulación del refrigerante, el aceite y cualquier otro componente deben ser llevados a cabo por un instalador capacitado, de acuerdo con la legislación local y nacional al efecto. Los aparatos de aire acondicionado deben ser manipulados en instalaciones de manipulación especializadas y aptas para su reutilización, reciclado y recuperación. Al garantizar la correcta eliminación de este producto, usted contribuirá a evitar las posibles consecuencias negativas que podría provocar sobre el medioambiente y la salud humana. Póngase en contacto con el instalador o la autoridad local pertinente si desea obtener más información. Las pilas deben ser extraídas del mando a distancia y eliminadas de forma independiente, de acuerdo con la legislación local y nacional al efecto.

Instalación de la unidad interior

Herramientas necesarias para realizar la instalación

- Destornillador - Llave dinamométrica

- Alicate (17 mm, 22 mm, 26 mm)

- Sierra para metales - Cortatubos

- Broca de tubo - Herramienta de conicidad

- Llave (17, 19 y 26 mm) - Cuchilla

- Detector de fugas de gas o - Metro

- Agua jabonosa - Avellanador

Selección del lugar de instalación

• Coloque la unidad sobre una superficie que pueda soportarla correctamente y no provoque vibraciones.
• Asegúrese de que el lugar no se vea afectado por calor o vapor generado en las cercanías y donde la unidad pueda funcionar sin perturbaciones.
• Asegúrese de que el lugar permita un drenaje sencillo y en el que puedan conectarse los tubos a la unidad exterior.
• Asegúrese de que el aire frío pueda distribuirse uniformemente por la sala.
• Coloque la unidad interior cerca de una toma de suministro eléctrico con espacio suficiente alrededor.
• Coloque la unidad interior de modo que se encuentre a más de 1 metro de televisiones, radios, aparatos inalámbricos y lámparas fluorescentes.
• En el caso de fijar el mando a distancia a una pared, colóquelo donde la unidad interior pueda recibir su señal mientras estén encendidas las lámparas fluorescentes de la sala.

Fuente de alimentación

• Antes de insertar el enchufe de alimentación en la toma, compruebe que el voltaje no falla.
• La fuente de alimentación es la que figura en la placa de datos nominales.
• Instale el aparato en un circuito dedicado de alimentación.
• Debe existir una toma al alcance del cable de alimentación. No trate de prolongar el cable cortándolo.

Accesorios

Selección de tubo

PARA 07K 09K 12K	Tubo de líquido ∅	6,35x0,8 mm
	Tubo de gas ∅ 9,5	2x0,8 mm
PARA 18K	Tubo de líquido ∅	6,35x0,8 mm
	Tubo de gas ∅ 12	7x0,8 mm
PARA 24K	Tubo de líquido ∅	9,52x0,8 mm
	Tubo de gas ∅ 15	88x1,0 mm

Diagrama de instalación de unidades interiores

Los modelos cumplen la norma R32 sobre refrigerantes libres de HFC.

Si se usa el tubo de drenaje del lado izquierdo, asegúrese de que el orificio se comunique.

La distancia entre la unidad interior y el suelo debe ser superior a 2 m.

Recuerde que la ilustración anterior podría no reflejar fielmente el producto adquirido y debe utilizarse únicamente como referencia.

Instalación de la unidad interior.

1. Instalar la placa de montaje y ubicar el orificio en la pared.

Al fijar por primera vez la placa de montaje:

1. Nivele correctamente la placa a fijar contra la pared basándose en pilares o dinteles cercanos y fije temporalmente la placa con un clavo de acero.
2. Asegúrese de nuevo de que la placa se encuentre bien nivelada colgando una plomada desde el punto superior central de la placa. Una vez comprobado, fije la placa con el clavo de acero de fijación.
3. Busque la ubicación del orificio de pared A/C utilizando un metro.

[Izquierda · Entubación trasera izquierda]

• En caso de realizar la entubación por el lado izquierdo, corte con una cuchilla la cubierta de la entubación izquierda.
• En caso de realizar la entubación a través de la parte trasera izquierda, doble los tubos de acuerdo con la dirección de entubación que figura en la marca del orificio de entubación trasera izquierda, ubicada sobre los materiales aislantes.
• Pase la manguera aislante a través del hueco de los materiales de aislamiento de calor de la unidad interior.
• Inserte los cables eléctricos de interior/exterior a través de la parte trasera de la unidad interior y tire de ellos desde la parte delantera. A continuación, conéctelos.
• Cubra la cara de sellado con aceite refrigerante y conecte los tubos. Cubra la conexión con material aislante de calor y asegúrese de fijarla con cinta adhesiva.

• Los cables eléctricos de interior/exterior deben conectarse a la entubación del refrigerante utilizando cinta protectora.

[Entubación en otra dirección]

• Corte con una cuchilla la cubierta de entubación de acuerdo con la dirección de entubación y doble los tubos de acuerdo con la posición del orificio en la pared. Tenga cuidado de no romper los tubos al doblarlos.
• Conecte previamente el cable eléctrico de interior/exterior y tire de la conexión al aislante de calor del componente de conexión.

Fijación de la unidad interior

Al montar la placa de montaje fijándola a una barra lateral y un dintel

• Fije una barra de montaje (se vende por separado) a la barra lateral y el dintel, y asegure la placa a la barra de montaje fijada.
• Consulte la sección anterior "Al fijar por primera vez la placa de montaje" para más información acerca del orificio de la pared.

2 Practicar un orificio en la pared e instalar la cubierta del orificio de entubación

• Practique un orificio de 70 mm de diámetro con pendiente ligeramente descendiente hacia el exterior de la pared.
• Instale la cubierta del orificio de entubación y séllela con masilla después de la instalación.

(Sección del orificio de pared) Tubo del orificio de entubación

3 Instalación de la unidad interior

Extracción de los tubos

[ Entubación trasera ]

- Extraiga los tubos y el manguito de drenaje y fíjelos con cinta adhesiva

• Cuelgue con seguridad la unidad de las muescas superiores de la placa de montaje. Mueva el bastidor hacia los lados para verificar que la fijación se haya realizado de la forma correcta.
• Para fijar el bastidor a la placa de montaje, sostenga el aislante del bastidor por debajo y colóquelo en posición perpendicular.

Placa de montaje

Descarga de la unidad interior

- Al descargar la unidad interior, utilice la mano para levantar el bastidor y separarlo del gancho. Levante entonces la parte inferior del bastidor llevándolo hacia fuera ligeramente hasta que la unidad se separe de la placa de montaje.

4 Conexión de los cables eléctricos de interior/exterior

Extraer la cubierta del cableado

- Extraiga la cubierta de los terminales situada en la esquina inferior derecha de la unidad interior. Extraiga entonces la cubierta del cableado desenroscando los tornillos.

Al conectar el cable después de instalar la unidad de interior

1. Inserte desde fuera el cable en la sala a través del lado izquierdo del orificio de la pared en el que ya se encuentra el tubo.
2. Tire del cable desde el lado delantero y conéctelo creando un bucle.

Al conectar el cable antes de instalar la unidad de interior

• Inserte el cable desde la parte trasera de la unidad y tire desde la parte delantera.
• Afloje los tornillos e inserte los extremos del cable en el bloque de terminales. Apriete entonces los tornillos.
• Tire ligeramente del cable para asegurarse de que los cables han quedado correctamente insertados y apretados.
• Después de conectar el cable, no olvide fijar el cable conectado con la cubierta de cable.

Unidad interior A la unidad exterior

Nota:

Al conectar el cable, confirme el número de terminales de las unidades interior y exterior detenidamente. Si el cableado no se ha realizado correctamente no se podrá utilizar el aparato correctamente, provocándose un defecto.

Cableado deconexión

4G 1,0 mm 2

1. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, agente de servicio o profesional cualificado. El tipo de cable de conexión es H05RN-F o H07RN-F.
2. Si el fusible de la placa PC está roto, cámbielo por otro de tipo T.3.15A/250 VCA (interior)
3. El método de cableado debe satisfacer los requisitos de las normas locales de cableado.
4. Después de la instalación, el enchufe de alimentación debe encontrarse ubicado en un lugar fácilmente accesible.
5. Debe instalarse un interruptor en el cableado fijo. El interruptor deberá ser de tipo omnipolar y la distancia entre los dos contactos no deberá ser inferior a 3mm.

5 Instalación de la fuente de alimentación

• La fuente de alimentación debe utilizarse exclusivamente con el aparato de aire acondicionado.
• En caso de instalar el aire acondicionado en un lugar húmedo, instale un interruptor de fugas de masa.
• Para realizar la instalación en otro lugar, utilice un interruptor de circuito situado lo más lejos posible.

6 Trabajos de corte y conicidad de los tubos

• El corte del tubo se realiza con un cortador de tubos. Deberán eliminarse las rebabas.
• Después de insertar la tuerca cónica deberá procederse a realizar los trabajos de conicidad.

	Herramienta de conicidad para R410A	Herramienta de conicidad convencional
	De tipo acoplamiento	De tipo acoplamiento (tipo rígido)	De tipo palometa (tipo imperial)
A	0~0,5 mm	1,0~1,5 mm	1,5~2,0 mm

Cuchilla de conicidad

1. Cortar el tubo
2. Insertar la tuerca cónica
3. Eliminar las rebabas
4. Tubo cónico

Correcto Incorrecto
	Delgado Daño de conicidad Grieta Parcial Demasiado fuera

7 Durante el drenaje

• Instale el manguito de drenaje formando una pendiente descendiente.
• No practique el drenaje como se muestra a continuación.

Se alza por la mitad. El extremo está sumergido en agua.

La separación con el suelo es demasiado pequeña.

Se aprecia mal olor de una acequia.

• Deposite agua en la bandeja de drenaje de la unidad interior y confirme que el drenaje se realiza correctamente hacia fuera.
• En caso de que el manguito de drenaje se encuentre en una sala, asegúrese de aplicar aislante de calor.

8 Durante el drenaje

Indicación de código	Descripción del problema	Analizar y diagnosticar
E1	Fallo del sensor de temperatura ambiente	Conexión defectuosa del conector; Termistor defectuoso; PCB defectuosa;
E2	Error del sensor de intercambio de calor
E4	Error de EEPROM interna	Datos de EEPROM defectuosos; Memoria EEPROM defectuosa; PCB defectuosa;
E7	Error de comunicación entre las unidades interior y exterior	Error de transmisión de señal entre las unidades interior y exterior debido a un error de cableado; PCB defectuosa;
E14	Avería del motor del ventilador interior	Funcionamiento interrumpido debido a la ruptura de un cable dentro del motor del ventilador; Funcionamiento interrumpido debido a la ruptura de los hilos de plomo del motor del ventilador; Error de detección debido a una placa PCB defectuosa de la unidad interior;

9 Prueba de instalación y ejecución de la prueba

■ Explique al cliente cómo utilizar el aparato utilizando el manual de instrucciones.

Compruebe los siguientes puntos de prueba

□ Escriba una marca en las casillas

□ ¿Existe una fuga de gas en la conexión del tubo? □ ¿Aislamiento de calor de la conexión del tubo? □ ¿Están los cables de conexión interiores y exteriores firmemente insertados en el bloque de terminales? □ ¿Están los cables de conexión interior y exterior fijados firmemente? □ ¿Se ha realizado el drenaje correctamente? □ ¿Está la línea de tierra conectada con seguridad? □ ¿Está la unidad interior fijada con seguridad? □ ¿Cumple la normativa la fuente de voltaje? □ ¿Se aprecian ruidos? □ ¿Está la lámpara iluminada normalmente? □ ¿Se realizan normalmente las operaciones de calentamiento (con la bomba de calor) y refrigeración? □ ¿Funciona correctamente el regulador de temperatura de la sala?

Mantenimiento

Para utilizar el aparato de aire acondicionado de forma inteligente

Configure una temperatura adecuada para la habitación.	No bloquee las tomas de entrada o salida de aire.
No bloquee las tomas de entrada o salida de aire.	Utilice el temporizador de forma eficiente
Si no tiene intención de usar la unidad durante un periodo prolongado de tiempo, apague el interruptor principal de la fuente de alimentación. APAGAR	Utilice las lamas de forma eficiente

mando a distancia

No use agua; limpie el mando a distancia con un paño seco. No use limpiacristales ni paños impregnados en productos químicos.

Equipo interior

Limpie el aparato de aire acondicionado utilizando un paño suave y seco. Si aprecia manchas graves, utilice un detergente neutro diluido con agua. Escurra el agua del paño antes de la limpieza. Limpie entonces completamente el detergente.

No utilice ninguno de los siguientes productos para limpiar la unidad

Gasolina, benceno, disolvente o productos de limpieza; podrían dañar el revestimiento de la unidad. Agua caliente a más de 40 °C (104 °F); podría provocar efectos de decoloración o deformación.

Limpieza del filtro de aire

1 Mantenga pulsado el botón "SMART" por 5s para levantar parcialmente el panel. 2 Abra el panel con la mano y soporte el panel con un soporte. 3 Remueva el filtro. 4 Limpie el filtro. 5 Monte el filtro. 6 Remueva el soporte y cierre el panel. 7

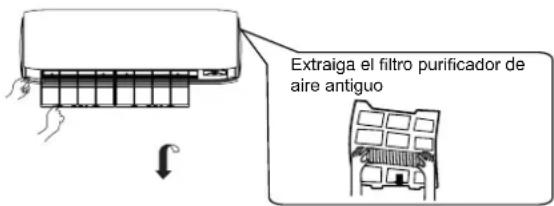

Sustitución del filtro purificador de aire

1. Abra la rejilla de la toma de entrada

Mantenga pulsado el botón "SMART" por 5s para levantar parcialmente el panel

1. Extraiga el filtro de aire estándar

Deslice el mando ligeramente hacia arriba para liberar el filtro y, a continuación, tire de él.

1. Instale el filtro purificador de aire

Coloque los accesorios del filtro purificador de aire en los soportes izquierdo y derecho del filtro.

1. Instale el filtro de aire estándar (instalación necesaria)

ATENCIÓN:

La superficie de color blanco del filtro purificador de aire fotocatalizador debe quedar orientada hacia afuera, mientras que la superficie de color negro debe quedar orientada hacia la unidad. Por su parte, la superficie de color verde del filtro purificador de aire antibacterias debe quedar orientada hacia afuera, mientras que la superficie de color blanco debe quedar orientada hacia la unidad.

1. Cierre la rejilla de la toma de entrada. Mantenga pulsado el botón "SMART" y el panel bajará y se cerrará automáticamente.

NOTA:

• El filtro purificador de aire fotocatalizador se solarizará en un periodo de tiempo fijo. En el caso de una familia normal, suele solarizarse cada 6 meses.
• El filtro purificador de aire antibacterias disfruta de una gran durabilidad y no es necesario sustituirlo. No obstante, durante las temporadas de uso es recomendable eliminar el polvo con frecuencia utilizando un aspirador o sacudiéndolo ligeramente. De lo contrario, su rendimiento puede verse afectado.
• Cuando no se encuentre en uso, conserve el filtro purificador de aire antibacterias en un lugar fresco y seco y evite su exposición a la luz solar directa durante periodos prolongados de tiempo. De lo contrario, su capacidad de esterilización se reducirá.

Precauciones

ADVERTENCIA

Llame al departamento de ventas / asistencia técnica si desea obtener más información acerca de la instalación.

No intente instalar este aparato de aire acondicionado personalmente.

Una instalación incorrecta podría provocar descargas eléctricas, incendios o fugas de agua.

ADVERTENCIA

Si aprecia alguna anomalía, como una pequeña quemadura, detenga inmediatamente el funcionamiento del aparato y póngase en contacto con su punto de venta. CUMPLIMIENTO ESTRICTO		Utilice una fuente de alimentación exclusiva equipada con un interrupto de circuito.	Compruebe que la instalación del drenaje se haya llevado a cabo correctamente. CUMPLIMIENTO ESTRICTO
Conecte el cable de la fuente de alimentación completamente a la toma de suministro eléctrico. CUMPLIMIENTO ESTRICTO CUMPLIMIENTO ESTRICTO		Utilice un nivel de voltaje adecuado.	1. No prolongue el cable de la fuente de alimentación ni lo conecte por un punto intermedio.2. No instale el aparato en un lugar en el que sea posible la generación de fugas de gas inflamable alrededor de la unidad.3. No permita que la unidad resulte expuesta a vapores de agua o de aceite. PROHIBIDO
No enrolle el cable de la fuente de alimentación. PROHIBIDO		Extreme la precaución para evitar dañar el cable de la fuente de alimentación. PROHIBIDO	No inserte objetos a través de la toma de entrada o salida de aire.
No inicio ni detenga el funcionamiento del aparato desconectando el cable de la fuente de alimentación. PROHIBIDO		No dirija el flujo de aire directamente hacia personas, en especial hacia niños o ancianos. PROHIBIDO	No intente reparar o reconstruir el aparato personalmente.	Conecte el cable de conexión a tierra.

PRECAUCIÓN

No utilice el aparato con fines de conservación de alimentos, obras de arte, equipos de precisión o cultivos, ni tampoco en instalaciones agrarias. PROHIBIDO	Aspire aire fresco con frecuencia, especialmente si hay algún aparato de gas en funcionamiento al mismo tiempo. CUMPLIMIENTO ESTRICTO	No accione el interruptor con las manos mojadas. PROHIBIDO
No instale la unidad cerca de una chimenea u otro aparato de calefacción. PROHIBIDO	Compruebe que el soporte de instalación se encuentre en buenas condiciones. PROHIBIDO	No deposite agua sobre la unidad para limpiarla. PROHIBIDO
No coloque animales o plantas en la ruta directa del flujo de aire. PROHIBIDO	No coloque ningún objeto sobre la unidad ni se suba a ella. PROHIBIDO	No coloque jarrones o contenedores de agua de otro tipo sobre la unidad. PROHIBIDO

Resolución de problemas

Antes de solicitar asistencia técnica, compruebe los siguientes puntos.

	Problema Causa	o puntos a comprobar
Inspección de comportamiento normal	El sistema no se reinicia inmediatamente.	●Cuando se detiene la unidad, ésta no se reinicia inmediatamente hasta después de transcurridos 3 minutos para proteger el sistema. ●Si la toma eléctrica se extrae y vuelve a insertarse, el circuito de protección se activa durante 3 minutos para proteger el acondicionador de aire.
	La unidad emite ruidos.	●Es posible que se escuche un susurro o gorgoteo durante el funcionamiento de la unidad o al detenerla. El sonido es aún más intenso después de 2-3 minutos una vez puesta en marcha la unidad. (El ruido viene generado por el refrigerante que fluye por el sistema). ●Es posible que se escuchen crujidos durante el funcionamiento de la unidad. Este sonido se genera como consecuencia de la expansión o contracción de la carcasa que se deriva de los cambios de temperatura. ●Si se escucha un ruido muy fuerte durante el funcionamiento de la unidad, el filtro de aire podría estar demasiado sucio.
	Se aprecian olores.	●Esto se debe a que el aire del entorno, con olor a muebles, pintura o cigarrillos, circula a través del sistema.
	El aparato expulsa vapor o vaho.	●Durante el funcionamiento en el modo FRÍO o SECO, el equipo podría expulsar vapores. Esto se debe a la refrigeración repentina del aire interior.
	No es posible cambiar la velocidad del ventilador en el modo seco.	●El el modo SECO, cuando la temperatura de la habitación desciende por debajo de la configuración de temperatura +2°C, la unidad pasa inmediatamente a la velocidad BAJA independientemente de la configuración de VENTILADOR.
Pruebas múltiples		●¿Está insertada la toma de alimentación? ●¿Se ha producido un fallo de alimentación? ●¿Se ha fundido algún fusible?
	Refrigeración insuficiente	●¿Está sucio el filtro de aire? Normalmente debe limpiarse cada 15 días. ●¿Existen obstáculos en la entrada o salida de aire? ●¿Se ha configurado a temperatura correctamente? ●¿Existen puertas o ventanas abiertas? ●¿Penetra la luz solar directamente a través las ventanas durante el funcionamiento en modo de refrigeración? (Utilice cortinas) ●¿Existen demasiadas fuentes de calor o demasiadas personas en la habitación durante la refrigeración?

Precauciones

• No obstruya ni cubra la rejilla de ventilación del aire acondicionado. No coloque los dedos ni ningún otro objeto en la entrada/salida y las lamas móviles.
• Este producto no está pensado para ser utilizado por personas (incluidos niños) con discapacidad mental, sensorial o física, o bien por quienes no tienen experiencia o carecen de conocimiento, a menos que otra persona responsable de su seguridad supervise su uso o le indique cómo debe hacerlo. Deberá asegurarse de que los niños no juegan con el aparato.

Especificaciones

El circuito de refrigerante ha sido diseñado a prueba de fugas.

La máquina puede adaptarse a las siguientes situaciones

1. Intervalos válidos de temperatura ambiental:

Refrigeración	Interior	Máximo: D.B/W.B 32Mínimo: D.B/W.B 21	°C/23 °C°C/15 °C
	Exterior	Máximo: D.B/W.B 46Mínimo: D.B -20	°C/26 °C°C
Calefacción	Interior	Máximo: D.B 27Mínimo: D.B 15	°C°C
	Exterior	Máximo: D.B/W.B 24Mínimo: D.B/W.B -7	°C/18 °C°C/-8 °C
	Exterior (INVERTER)	Máximo: D.B/W.B 24Mínimo: D.B -30	°C/18 °C°C

1. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, agente de servicio o persona cualificada similar.
2. Si se funde el fusible de la placa de PC de la unidad interior, cámbielo por otro de tipo T. 3,15 A / 250 V. Si se funde el fusible de la unidad exterior, cámbielo por otro de tipo T. 25 A / 250 V.
3. El método de cableado debe satisfacer los requisitos de las normas locales de cableado.
4. Después de la instalación, el enchufe de alimentación debe encontrarse ubicado en un lugar fácilmente accesible.
5. Las pilas gastadas deben ser eliminadas correctamente.
6. El aparato no ha sido diseñado para su uso por niños o personas enfermas sin supervisión.
7. Los niños pequeños deberán ser supervisados por un adulto para asegurarse de que no juegan con el aparato.
8. Emplee la toma de alimentación adecuada para el cable de alimentación utilizado.
9. El enchufe de alimentación y el cable de conexión deben satisfacer los requisitos de la normativa local.
10. Para proteger los equipos, apague primero el interruptor A/C, y desconecte la alimentación después de 30 segundos.

Haier

Dirección: No.1 Haier Road, Hi-tech Zone, Qingdao 266101 República Popular China

Contactos: TEL: [phone]; FAX: [phone]

Sitio web: www.haier.com
