Tipo de producto	Videocámara
Marca	JVC
Modelo	GR-D347U
Medio de grabación	Cinta MiniDV
Tipo de sensor	CCD
Zoom óptico	10x
Zoom digital	200x
Pantalla	Pantalla LCD de 2.5 pulgadas
Dimensiones (An x Al x Pr)	Aproximadamente 70 x 94 x 192 mm
Peso	Aproximadamente 480 g (sin batería ni cinta)
Alimentación	Batería recargable (BN-VF707) o adaptador de corriente
Conectividad	USB, S-Video, salida AV compuesta
Funciones principales	Grabación, reproducción, captura de fotos, modo nocturno, compensación de contraluz
Limpieza y mantenimiento	Limpiar el lente con un paño suave; limpiar los cabezales de cinta con casete de limpieza
Advertencias de seguridad	No exponer a la humedad; evitar la luz solar directa; usar solo la batería y el cargador especificados
Piezas de repuesto y reparabilidad	Batería, cargador, control remoto, cables; servicio de reparación disponible en centros autorizados
Información general	Compatible con cintas MiniDV estándar; incluye reducción de ruido 3D

Preguntas frecuentes - GR-D347U JVC

¿Cómo transfiero videos de mi JVC GR-D347U a una computadora?

Use el cable USB para conectar la videocámara a su computadora. Asegúrese de haber instalado los controladores necesarios (disponibles en el CD incluido). Configure la videocámara en modo de reproducción y use un software de captura de video.

¿Qué tipo de cinta usa la GR-D347U?

Usa cintas MiniDV estándar. Están ampliamente disponibles y proporcionan grabación de video digital de alta calidad.

¿Cómo puedo mejorar la duración de la batería?

Use el paquete de baterías JVC especificado (BN-VF707). Cargue completamente antes de usar, evite temperaturas extremas y apague la pantalla LCD cuando no sea necesario. La batería normalmente dura aproximadamente 1-2 horas de grabación continua.

La videocámara no se enciende. ¿Qué debo hacer?

Primero, verifique el nivel de carga de la batería. Intente conectar el adaptador de corriente. Si aún no se enciende, asegúrese de que la batería esté bien colocada. Si el problema persiste, es posible que la batería necesite reemplazo o la videocámara requiera servicio.

¿Cómo limpio los cabezales de cinta?

Use un casete de limpieza en seco diseñado específicamente para cabezales MiniDV. Inserte la cinta de limpieza y reprodúzcala durante aproximadamente 10-15 segundos. No use limpiadores húmedos ni toque los cabezales con los dedos.

¿Puedo tomar fotos?

Sí, la GR-D347U puede capturar imágenes fijas en la cinta MiniDV. Cambie al modo de foto y presione el botón del obturador. Las imágenes se almacenan como fotogramas fijos en la cinta.

¿Qué hace el 'modo nocturno'?

El modo nocturno aumenta la sensibilidad de la videocámara en condiciones de poca luz al reducir la velocidad del obturador. Úselo para escenas oscuras, pero tenga en cuenta la posible borrosidad por movimiento.

La pantalla LCD está en blanco. ¿Cómo solucionarlo?

Verifique que el modo de pantalla esté configurado para habilitar la LCD. Presione el botón 'Display' o 'LCD'. También asegúrese de que la videocámara esté encendida y no en modo de suspensión. Si la pantalla permanece oscura, puede necesitar servicio.

¿Cómo configuro la fecha y hora?

Vaya a la configuración del menú presionando 'Menú'. Navegue a 'Fecha/Hora' y ajuste usando los botones de navegación. Confirme la configuración y salga del menú.

¿Dónde puedo encontrar el manual de usuario?

El manual está disponible para descarga gratuita en notice-facile.com. También puede solicitar una versión traducida seleccionando su idioma y proporcionando su correo electrónico.

MANUAL DE USUARIO GR-D347U JVC

Por favor, visite nuestra página en Internet para cámara de vídeo digital:

http://www.jvc.co.jp/english/cyber/

Para accesorios:

http://www.jvc.co.jp/english/accessory/

Gracias por comprar esta videocámara digital. Antes de usarla, lea la información de seguridad y las precauciones contenidas en las páginas 2 – 4 y 10 para garantizar un uso seguro de este producto.

ESPAÑOL

PREPARATIVOS 7

GRABACIÓN Y REPRODUCCIÓN DE VÍDEO 17

FUNCIONES AVANZADAS 22

REFERENCIAS 35

TÉRMINOS 43

Para desactivar la demostración, ajuste "MODO DEMO" en "OFF". (17 p. 22, 25)

Para desactivar la demostración, ajuste "MODO DEMO" en "OFF". (17 p. 22, 25)

¡Lea primero esto!

¡Lea primero esto!

• Antes de grabar vídeos importantes asegúrese de efectuar una grabación de prueba. Reproduzca su grabación de prueba para asegurarse de que el vídeo y el audio se han grabado como es debido.
• Recomendamos limpiar los cabezales del vídeo antes de usarlo.

Si no se ha utilizado la videocámara durante un tiempo, los cabezales pueden estar sucios. Recomendamos limpiar periódicamente los cabezales de vídeo con una cinta de limpieza (opcional).

• Asegúrese de guardar las cintas y la videocámara en el lugar apropiado. Los cabezales de vídeo se pueden ensuciar más fácilmente si las cintas y la videocámara se guardan en entornos polvorientos. Las cintas deben extraerse de la videocámara y guardarse en sus carcasas respectivas. Guarde la videocámara en una bolsa o en algún otro contenedor.
• Use el modo SP (Reproducción estándar) para grabaciones de vídeo importantes. El modo LP (Larga reproducción) le permite grabar un 50% de vídeo más que el modo SP (Reproducción estándar), pero es posible que se observen perturbaciones en forma de mosaico durante la reproducción, dependiendo de las características de la cinta y de las condiciones de uso. De modo que para grabaciones importantes, recomendamos usar el modo SP.
• Para seguridad y fiabilidad. Se recomiendan sólo auténticas pilas JVC y los accesorios que son utilizados en esta videocámara.
• Este producto incluye tecnología patentada y otras tecnologías privadas, y sólo funciona con batería de datos JVC. Utilice las baterías recargables BN-VF707U/VF714U/VF733U JVC. El uso de baterías genéricas que no sean JVC puede ocasionar daños en el circuito de carga interno.
• Asegúrese de utilizar cassettes con la marca ^Mini DV exclusivamente.
• Recuerde que la videocámara es para usuarios privados exclusivamente. Está prohibido cualquier uso comercial sin la autorización correspondiente. (Aunque grabe eventos tales como espectáculos, o exhibiciones para entretenimiento personal, se recomienda especialmente que obtenga autorización previa.)

- NO deje el aparato

• en lugares con más de 50°C.
• en lugares con humedad extremadamente baja (inferior al 35%) o extremadamente alta (80%).
• bajo luz solar directa.
• en un coche cerrado en verano.
• cerca de una calefacción.

- El monitor LCD está hecho con tecnología de alta precisión. Sin embargo, las manchas oscuras o claras de luz (rojo, verde o azul) pueden aparecer constantemente sobre el monitor LCD. Estas manchas no quedan registradas en la cinta. Esto no es debido a un defecto de la unidad. (Puntos eficaces: más del 99,99%)

- No deje las baterías puestas cuando no se esté utilizando la videocámara y compruebe la unidad regularmente por si está en funcionamiento o no.

PRECAUCIONES DE SEGURIDAD

ATENCION

PELIGRO DE ELECTROCUCION NO ABRA

ATENCION: PARA EVITAR RIESGOS DE ELECTROCUCION, NO EXTRAIGA LA CUBIERTA (O LA PARTE POSTERIOR). NO HAY PARTES REPARABLES POR USUARIO EN EL INTERIOR. EN CASO DE REPARACIONES, ACUDA AL PERSONAL DE SERVICIO AUTORIZADO.

El rayo con punta de flecha dentro de un triángulo equilátero alerta al usuario sobre la presencia de "tensión peligrosa" sin aislación dentro del gabinete de la unidad, cuya magnitud constituye un riesgo de electrocución de personas.

El signo de exclamación dentro de un triángulo equilátero indica al usuario que existen importantes instrucciones de mantenimiento (servicio) y operación en el manual que acompaña al aparato.

ADVERTENCIA: PARA EVITAR RIESGO DE INCENDIOS O ELECTROCUCIONES, NO EXPONGA ESTE APARATO A LA LLUVIA O HUMEDAD.

PRECAUCIONES:

• Esta videocámara está diseñada para ser utilizada con señales de televisión en color tipo NTSC. No puede emplearse para reproducir en un televisor de otra norma. Sin embargo, son posibles grabar en vivo y reproducir en el monitor LCD o el visor en cualquier lugar.
• Este producto incluye tecnología patentada y otras tecnologías privadas, y sólo funciona con batería de datos JVC. Utilice las baterías recargables BN-VF707U/VF714U/VF733U JVC y, para recargarlas o para suministrar alimentación a la videocámara desde un tomacorriente de CA, utilice el adaptador de CA de multivoltaje suministrado. (Posiblemente sea necesario un adaptador de conversión apropiado que se adecúe al tipo de toma de corriente de su país.)

Este producto contiene una batería de litio CR de tipo botón que contiene perclorato (puede requerirse una manipulación especial). Visite www.dtsc.ca.gov/hazardouswaste/perchlorate

NOTAS:

• La placa indicadora (placa del número de serie) y la precaución de seguridad están en la parte inferior y/o en la parte trasera de la unidad principal.
• La información del valor nominal y las precauciones de seguridad del adaptador de CA están en la parte superior e inferior del mismo.

Cuando el equipo se encuentra instalado en un gabinete o en un estante, asegúrese que tenga suficiente espacio en todos los lados para permitir la ventilación (10 cm o más en cada lado, en la parte superior y en la parte trasera).

No bloquee los orificios de ventilación.

(Si los orificios de ventilación están bloqueados por un periódico, o paño, etc., el calor no podrá salir.)

Ninguna fuente de llama sin protección, tales como velas encendidas, deberá ser colocada en el aparato.

Cuando descarte las pilas, deberá considerar los problemas ambientales y respetar estrictamente las normas locales o leyes vigentes para la eliminación de estas pilas.

La unidad no deberá ser expuesta a goteos ni salpicaduras.

No use esta unidad en un cuarto de baño o en lugares con agua.

Tampoco coloque ningún envase lleno de agua o líquidos (tales como cosméticos o medicinas, floreros, macetas, vasos, etc.) en la parte superior de la unidad.

(Si penetra agua o líquidos en la unidad, podrá producirse electrocuciones o incendios.)

No apunte el objetivo o el visor directamente hacia el sol. Esto puede causarle lesiones en los ojos así como también fallas en los circuitos internos de la cámara. Esto también puede producir riesgo de incendio o de choque eléctrico.

¡PRECAUCIÓN!

Las siguientes notas indican posibles daños a la cámara de video o lesiones al usuario.

Cuando transporte la cámara de video asegúrese de colocar y utilizar la correa suministrada. El transportar o sostener la videocámara por el visor y/o el monitor LCD puede resultar en la caída o en fallas de la unidad.

Tome precauciones para no atraparse los dedos en la cubierta del portacassette. No permita que los niños operen la videocámara, ya que ellos son particularmente susceptibles a este tipo de accidente.

No utilice el trípode sobre superficies inestables o desniveladas ya que la videocámara puede caerse, produciendo graves daños a la misma.

¡PRECAUCIÓN!

Evite conectar los cables (audio/video, S-video, etc.) a la videocámara y dejar la unidad sobre el TV, ya que el tropezar con uno de los cables puede derribar la videocámara resultando ésta dañada.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Limpie sólo con paño seco.
7. No bloquee ninguna abertura de ventilación. Instale de acuerdo con las instrucciones del fabricante.
8. No lo instale cerca de ninguna fuente de calor tales como, radiadores, calefactores, cocinas, u otros aparatos (incluyendo amplificadores) que produzcan calor.
9. Sólo utilice dispositivos/accesorios especificados por el fabricante.
10. Utilice sólo con la carretilla, estante, trípode, soporte o mesa especificado por el fabricante o vendido con el aparato. Cuando utilice una carretilla, sea cauteloso al mover el conjunto de carretilla/aparato para evitar lesiones por caídas.

1. Desenchufe este aparato durante estruendos de relámpagos o cuando esté fuera de uso por largo tiempo.
2. Refiera toda reparación a personal de servicio calificado. Se requiere de reparación cuando el aparato ha sido dañado de alguna manera, por ejemplo, si el cable o enchufe de alimentación está dañado, si ocurrió derrame de líquidos o caída de objetos dentro del aparato, si el aparato fue expuesto a la lluvia o humedad, si no funciona normalmente, o sufrió caídas.

Principales funciones de esta videocámara

Efectos de reemplazo (cortinilla)/fundido de imagen

Puede utilizar los efectos de cortinilla/fundido para insertar transiciones entre escenas como un profesional. (p. 30)

Programa AE, efectos y efectos de obturación

Por ejemplo, el modo "DEPORTE" permite la captura fotograma a fotograma de imágenes en movimiento rápido, con el fin de obtener un movimiento a cámara lenta estable y vívido. (p. 31)

Botón AUTO (Automático)

Usted puede cambiar el modo de grabación del ajuste manual al ajuste de modo estándar de la videocámara presionando el botón

AUTO. (p. 13)

Compensación de contraluz

Simplemente pulsando el botón

BACKLIGHT, se abrillanta la imagen oscurecida por el contraluz. (p. 28)

- También puede seleccionar una zona de fotometría puntual con objeto de disponer de una compensación de exposición más precisa. (p. 27, Control de exposición)

El estado de la batería se puede comprobar con sólo presionar el botón DATA. (p. 12)

PREPARATIVOS 7

Índice 7

Accesorios suministrados ....10

Alimentación ....11

Modo de funcionamiento....13

Configuración de idioma 14

Ajustes de fecha/hora 14

Ajuste de la empuñadura....14

Ajuste del visor....15

Ajuste de brillo de la pantalla....15

Soporte del trípode ....15

Carga/descarga de una cinta....16

GRABACIÓN Y REPRODUCCIÓN DE VÍDEO 17

GRABACIÓN DE VÍDEO ......17

Grabación básica....17

Tiempo restante de cinta .....17

Monitor LCD y visor .....18

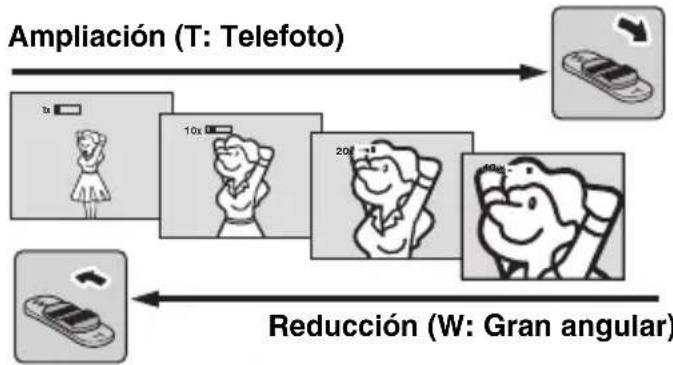

Zoom....18

Filmación periodística .....19

Código de tiempo....19

Revisión rápida 19

Grabación desde un punto intermedio de una cinta ....19

REPRODUCCIÓN DE VÍDEO......20

Reproducción normal....20

Reproducción de imagen fija .....20

Búsqueda rápida....20

Búsqueda de partes en blanco .....20

Reproducción de foto......21

Conexiones a un televisor o una grabadora de vídeo ....21

MENÚS PARA UN AJUSTE DETALLADO 22

MENÚS PARA UN AJUSTE DETALLADO......22

Cambiar las configuraciones de menú......22

Menús de grabación .....23

Menús de reproducción .....25

FUNCIONES DE GRABACIÓN......26

Modo ancho 26

Fotografiado (Imagen grabada en la cinta).....26

Enfoque manual....27

Control de exposición 27

Bloqueo del diafragma....28

Compensación de contraluz 28

Control de exposición puntual....29

Ajuste del balance del blanco .....29

Ajuste manual del balance del blanco .....30

Efectos de reemplazo (cortinilla) o fundido de imagen ....30

Programa AE, efectos y efectos de obturación 31

EDICIÓN....32

Copia en grabadora de vídeo ....32

Copia en o desde un aparato de vídeo equipado con un conector DV (Copia digital) ......33

SOLUCIÓN DE PROBLEMAS ......35

MANTENIMIENTO DEL USUARIO....38

PRECAUCIONES 39

ESPECIFICACIONES......42

TÉRMINOS 43

Índice

Controles

① Botón de rebobinado [◀◀] (p. 20) Botón para ir hacia la izquierda [<] (p. 14) Botón de revisión rápida [QUICK REVIEW] (p. 19) ② Botón de ajuste [SET] (p. 14) Botón de información de batería [DATA] (p. 12) ③ Botón de parada [■] (p. 20) Botón de compensación de contraluz [BACKLIGHT] (p. 28) Botón para bajar [V] (p. 22) ④ Botón de reproducción/pausa [▶/■] (p. 20) Botón de enfoque manual [FOCUS] (p. 27) Botón para subir [∧] (p. 22) ⑤ Botón de selección de ancho 16:9 [16:9] (7 p. 26) Botón de búsqueda de espacios [BLANK] (7 p. 20) ⑥ Botón de menú [MENU] (p. 22) ⑦ Botón de avance rápido [▶▶] (p. 20) Botón para ir hacia la derecha [>] (p. 14) Botón de noche [NIGHT] (p. 26) ⑧ Control de ajuste de dioptría (p. 15) ⑨ Botón de automático [AUTO] (p. 13) ⑩ Botón de fotografiado [SNAPSHOT] (p. 26) ⑪ Palanca del zoom motorizado [T/W] (p. 18) Control del volumen del altavoz [VOL. +, -] (p. 20) ⑫Botón de liberación de la batería [PUSH BATT.] (p. 11) ⑬Botón de inicio/parada de grabación (p. 17) ⑭Interruptor de alimentación [REC, OFF, PLAY] (p. 13) ⑮Botón de bloqueo (p. 13) ⑯Interruptor de abrir/expulsar cinta [OPEN/EJECT] (p. 16)

Conectores

Los conectores están situados junto a las tapas.

17 Conector de salida de Audio/Vídeo [AV] (LFP p. 21, 32)

18 Conector de entrada de CC [DC] (p. 11)

19 Conector de vídeo digital [DV IN/OUT] (i.LINK*) (p. 33, 34)

* i.LINK se refiere a la especificación industrial IEEE1394-1995 y extensiones correspondientes. El logotipo is se utiliza para productos compatibles con la norma i.Link.

Indicadores

20 Lámpara POWER/CHARGE (p. 11, 17)

Otras piezas

21 Monitor LCD (p. 18, 19) 22 Visor (p. 15) 23 Montura de batería (p. 12) 24 Ojal de correa hombrera (p. 11) 25 Altavoz (p. 20) 26 Correa de empuñadura (p. 14) 27 Objetivo 28 Sensor de cámara (Tenga cuidado para no tapar esta zona, que lleva incorporado un sensor necesario para las tomas.) 29 Micrófono estereofónico 30 Agujero para tornillo (p. 15) 31 Zócalo de fijación del trípode (p. 15) 32 Tapa del portadintas (p. 16)

Indicaciones de Monitor LCD/Visor Durante la grabación de vídeo

①Indicador de modo automático/manual

A : Modo automático

M : Modo manual

② indicador de filmación nocturna (p. 26)

※A: Modo de ganancia de luz (p. 24)

③Velocidad del obturador (p. 31)

④Indicador de balance del blanco (p. 29)

⑤Indicador de modo de efectos (p. 31)

⑥Indicador de modo de programa AE (p. 31)

⑦AUDIO 12BIT/16BIT: Indicador de modo de sonido (p. 23) (Aparece durante unos 5 segundos después de encender la videocámara.)

⑧Indicador de energía restante de la batería (p. 37)

⑨Porcentaje aproximado del zoom (p. 18)

⑩Indicador de zoom (p. 18)

⑪Estabilizador de imagen digital (p. 23)

⑫Indicador de modo ancho 16:9 (p. 26)

⑬ Indicador de modo de velocidad de grabación (SP/LP) (p. 23)

(Sólo el indicador de LP es mostrado)

⑭ Indicador de cinta en funcionamiento (p. 17)

(Gira mientras la cinta está funcionando.)

⑮ Tiempo restante de cinta (p. 17)

⑯GRB: (Aparece durante la grabación.) (p. 17)

PAU.: (Aparece durante modo de espera de grabación.) (p. 17)

PHOTO: (Aparece cuando se está haciendo una fotografía.) (p. 26)

⑰ Indicador de control de exposición puntual (p. 29)

: Indicador de compensación de contraluz (p. 28)

L: Indicador de bloqueo del diafragma

(p. 28)

±: Indicador de ajuste de exposición (p. 27)

⑱ Indicador de modo cortinilla/fundido de imagen (p. 30)

⑲ Indicador de reducción de viento (p. 24)

⑳ Código de tiempo (p. 25)

②1 Indicador de ajuste de enfoque manual (p. 27)

Indicador de control de brillo (monitor LCD/visor) (p. 15)

②2 Fecha/hora (p. 14)

Durante la reproducción de vídeo

① Indicador de energía restante de la batería (p. 37)

② Indicador de búsqueda de partes en blanco (p. 20)

③ Velocidad de la cinta (SP/LP) (p. 23) (Sólo el indicador de LP es mostrado)

④ Indicador de cassette

⑤ ▶: Reproducción

▶▶: Avance rápido/búsqueda rápida hacia adelante

◀◀: Rebobinado/búsqueda rápida hacia atrás

II: Pausa

⑥Fecha/hora (p. 14)

⑦VOLUMEN: Indicador de nivel de volumen (p. 20)

BRILLO: Indicador de control de brillo (monitor LCD/visor) (p. 15)

⑧Código de tiempo (p. 24)

⑨Indicador de modo de sonido (p. 23, 25)

Antes de usar esta videocámara

Asegúrese de utilizar cassettes con la marca MHDV exclusivamente.

Esta videocámara está diseñada exclusivamente para cassettes de video digital. Solamente cassettes de marca “Mn” Ieden ser utilizadas con esta unidad.

Recuerde que la videocámara no es compatible con otros formatos de video digital.

Recuerde que la videocámara es para usuarios privados exclusivamente.

Está prohibido cualquier uso comercial sin la autorización correspondiente. (Aunque grabe eventos tales como espectáculos, o exhibiciones para entretenimiento personal, se recomienda especialmente que obtenga autorización previa.)

Antes de grabar vídeos importantes asegúrese de efectuar una grabación de prueba.

Reproduzca su grabación de prueba para asegurarse de que el vídeo y el audio se han grabado como es debido.

Recomendamos limpiar los cabezales del vídeo antes de usarlo.

Si no se ha utilizado la videocámara durante un tiempo, los cabezales pueden estar sucios. Recomendamos limpiar periódicamente los cabezales de vídeo con una cinta de limpieza (opcional).

Asegúrese de guardar las cintas y la videocámara en el lugar apropiado.

Los cabezales de vídeo se pueden ensuciar más fácilmente si las cintas y la videocámara se guardan en entornos polvorientos. Las cintas deben extraerse de la videocámara y guardarse en sus carcasas respectivas. Guarde la videocámara en una bolsa o en algún otro contenedor.

Use el modo SP (Reproducción estándar) para grabaciones de vídeo importantes.

El modo LP (Larga reproducción) le permite grabar un 50% de vídeo más que el modo SP (Reproducción estándar), pero es posible que se observen perturbaciones en forma de mosaico durante la reproducción, dependiendo de las características de la cinta y de las condiciones de uso.

De modo que para grabaciones importantes, recomendamos usar el modo SP.

Se recomienda utilizar cintas de la marca JVC.

Su videocámara es compatible con todas las marcas de cintas disponibles en el mercado y homologadas conforme al estándar MiniDV, pero las cintas de la marca JVC han sido diseñadas para optimizar el funcionamiento de su videocámara.

Lea también "PRECAUCIONES" en las páginas 39 – 41.

Accesorios suministrados

①

O bien

②

③

④

⑤

①Adaptador de CA AP-V14U o AP-V18U ②Batería BN-VF707U ③Cable de audio/vídeo (miniclavija de ∅3,5 para clavija RCA) ④Correa hombrera (pág. 11 para el acoplamiento) ⑤Tapa del objetivo (pág. 11 para el acoplamiento)

- Para mantener un rendimiento óptimo de la videocámara, los cables suministrados pueden estar equipados con uno o más filtros de núcleo. Si un cable tiene solo un filtro de núcleo, deberá conectarse a la videocámara el extremo más cercano al filtro. Compruebe que está usando los cables suministrados para las conexiones. No use ningún otro cable.

Cómo colocar la tapa del objetivo

Para proteger el objetivo, coloque la tapa del objetivo suministrada en la videocámara, como se muestra en la ilustración.

NOTA:

Para confirmar que la tapa del objetivo está correctamente colocada, compruebe que la tapa está nivelada con la videocámara.

Cómo colocar la correa hombrera

Siga la ilustración.

1 Pase la correa a través del ojal. 2 Dóblela hacia atrás y pásela por la guía de la correa y la hebilla. - Para ajustar el largo de la correa, afloje y luego apriete la correa en la hebilla.

3 Deslice la guía de la correa completamente hacia el ojal.

Alimentación

Esta videocámara posee un sistema de alimentación de 2 vías que le permite seleccionar la fuente de alimentación más apropiada. No utilice los equipos de alimentación eléctrica suministrados con otros aparatos.

Carga de la batería

1 Ajuste el interruptor de alimentación en "OFF". 2 Con la flecha de la batería apuntando hacia abajo, empuje la batería ligeramente contra la montura de la misma ①. 3 Deslice hacia abajo la batería hasta que encaje en su sitio ②. 4 Conecte el adaptador de CA a la videocámara. 5 Enchufe el adaptador de CA a una toma de CA. La lámpara POWER/CHARGE de la videocámara parpadea para indicar que la carga se ha iniciado. 6 Cuando la lámpara POWER/CHARGE se apaga, la carga ha finalizado. Desenchufe el adaptador de CA de la toma de CA. Desconecte el adaptador de CA de la videocámara.

Para extraer la batería

Deslice hacia arriba la batería al tiempo que presiona PUSH BATT. para soltarla.

Batería Tiempo de carga
BN-VF707U* Aprox. 1	h 30 min.
BN-VF714U Aprox. 2	hs, 40 min.
BN-VF733U Aprox. 5	hs, 40 min.

* Suministrada

NOTAS:

- Este producto incluye tecnología patentada y otras tecnologías privadas, y sólo funciona con batería de datos JVC. Utilice las baterías recargables BN-VF707U/VF714U/VF733U JVC. El uso de baterías genéricas que no sean JVC puede ocasionar daños en el circuito de carga interno.

- Si la batería tiene colocada la tapa protectora, quítela primero.

- Durante la carga, la videocámara no se puede utilizar.

- La carga no es posible si se utiliza una batería equivocada.

- Cuando se carga la batería por primera vez o después de un periodo de almacenamiento prolongado, es posible que la lámpara POWER/CHARGE no se encienda. En tal caso, retire la batería de la videocámara e intente la carga de nuevo.

- Si el tiempo de funcionamiento de la batería sigue siendo demasiado corto después de una carga completa, la batería está gastada y hay que cambiarla. Deberá comprar una nueva.

- Dado que el adaptador de CA procesa la electricidad internamente, se calienta con el uso. Asegúrese de utilizarlo solamente en zonas bien ventiladas.

- Por medio del cargador de batería AA-VF7 opcional, puede cargar la batería BN-VF707U/VF714U/VF733U sin la videocámara.

- Cuando transcurran más de 5 minutos en el modo de espera de grabación con el cassette insertado y sin ningún tipo de operación, la videocámara se apagará automáticamente desde el adaptador de corriente alterna (durante este lapso, el indicador de “PAU.” puede no aparecer). En este caso, la carga de la batería comienza si la batería es conectada a la videocámara.

Uso de la batería

Siga los pasos 2 - 3 de "Carga de la batería".

Tiempo máximo de grabación continua

Batería	Monitor LCD conectado	Visor conectado
BN-VF707U* 1 h	30 min. 1 h 40 min.
BN-VF714U 3 hs	3 hs 25 min.
BN-VF733U 7 hs	8 hs

* Suministrada

NOTAS:

- El tiempo de grabación se reduce considerablemente en las siguientes condiciones:

- Uso repetido del modo Zoom o del modo de espera de grabación.

- Uso repetido del monitor LCD.

- Uso repetido del modo de reproducción.

- Antes de un uso prolongado, se recomienda preparar baterías suficientes para cubrir 3 veces el tiempo de filmación previsto.

ATENCIÓN:

Antes de desconectar la fuente de alimentación, compruebe que la videocámara está apagada. De lo contrario, se podría producir un fallo de funcionamiento de la cámara.

Sistema de datos de batería

Se puede comprobar la energía restante de la batería y el tiempo disponible para grabación.

1) Asegúrese de que la batería está conectada y de que el interruptor de encendido está ajustado en "OFF".

2) Abra por completo el monitor LCD.

3) Presione DATA, y aparecerá la pantalla de estado de la batería.

- Se mostrará durante aprox. 5 segundos si el botón se presiona y se suelta rápidamente, y durante aprox. 15 segundos si el botón se presiona durante varios segundos.

- Si en lugar del estado de la batería aparece la indicación “ERROR DE COMUNICACIÓN” pese a haber presionado DATA varias veces, es posible que la batería tenga algún problema. En tal caso, consulte a su distribuidor de JVC más cercano.

Uso con alimentación de CA

Siga el paso 4 de "Carga de la batería".

NOTA:

El adaptador de CA suministrado tiene una función de selección automática de tensión en la escala de corriente alterna de 110 V a 240 V.

Sobre las baterías

¡PELIGRO! No intente desmontar las baterías ni exponerlas a fuego o calor excesivo, pues podría producirse un incendio o una explosión. ¡ADVERTENCIA! No permita que la batería ni sus terminales entren en contacto con metales, pues podría producirse un cortocircuito, con peligro de incendio.

Para reanudar la función original de indicación precisa de energía de la batería

Si la indicación de energía de la batería difiere del tiempo de funcionamiento real, cargue completamente la batería, y luego deje que se agote. Sin embargo, esta función puede no recuperarse si la batería se ha usado durante un periodo prolongado de tiempo bajo condiciones extremas de temperaturas altas o bajas, o si se ha cargado demasiadas veces.

Modo de funcionamiento

Para encender la videocámara, ajuste el interruptor de alimentación en cualquier modo de funcionamiento excepto "OFF", a la vez que mantiene presionado el botón de bloqueo situado en el interruptor.

Seleccione el modo de funcionamiento adecuado según sus preferencias, mediante el interruptor de alimentación.

Posición del interruptor de alimentación

REC:Le permite realizar la grabación en la cinta.Le permite ajustar diversas funciones de grabación mediante los menús. (p. 22)

OFF:Le permite apagar la videocámara.

PLAY:Le permite reproducir una grabación en la cinta.Le permite ajustar diversas funciones de reproducción mediante los menús. (p. 22)

Modo manual/automático

Presione el botón AUTO repetidas veces para cambiar al modo de grabación manual/automático. Si selecciona el modo manual, el indicador "M" aparecerá en el monitor LCD.

Modo automático A:

Usted puede grabar sin utilizar efectos especiales o ajustes manuales.

Modo manual M:

La grabación manual es posible programando varias funciones.

Operación relacionada con la alimentación

Cuando el interruptor de alimentación está ajustado en "REC", también puede encender y apagar la videocámara abriendo y cerrando el monitor LCD o desplegando y plegando el visor.

INFORMACIÓN:

Las explicaciones que vienen a continuación en este manual presuponen el uso del monitor LCD en sus operaciones. Si quiere usar el visor, cierre el monitor LCD y despliegue completamente el visor.

Configuración de idioma

Se puede cambiar el idioma de la pantalla. (17 p. 22, 24)

1 Ajuste el interruptor de alimentación en "REC" a la vez que mantiene presionado el botón de bloqueo situado en el interruptor. 2 Abra por completo el monitor LCD. (p. 18) Ajuste el modo de grabación a M. (p. 13) 3 Pulse MENU. Aparece la pantalla de menú.

4 Presione ∧ o ∨ para seleccionar "DISPLAY", y presione SET o >. Aparecerá el menú en DISPLAY.

5 Pulse ∧ o ∨ para seleccionar "LANGUAGE", y pulse SET o >.

6 Pulse ∧ o ∨ para seleccionar el idioma deseado, y pulse SET o >.

7 Pulse MENU. Se cierra la pantalla de menú.

NOTA:

Presione < cuando quiera volver a la pantalla de menú anterior.

Ajustes de fecha/hora

La fecha/hora se graba en la cinta en todo momento, pero su visualización puede activarse o desactivarse durante la reproducción. (17) p. 22, 24)

1 Aplique los pasos 1 - 4 en "Configuración de idioma" en la columna de la izquierda. 2 Pulse ∧ o ∨ para seleccionar "AJUS.RELOJ", y pulse SET o >. El formato de visualización de fecha es destacado. 3 Presione ∧ o ∨ para seleccionar el formato de visualización de fecha deseado, luego presione SET o >. Seleccione de "MONTH.DATE.YEAR", "DATE.MONTH.YEAR" ó "YEAR.MONTH.DATE". 4 Presione ∧ o ∨ para seleccionar el formato de visualización de tiempo, luego presione SET ó >. Seleccione “24h” ó “12h”. 5 Ajuste el año, mes, día, hora y minutos. Presione ∧ o ∨ para seleccionar el valor, luego presione SET o >. Repita este paso hasta que ingrese todos los ajustes.

NOTA:

Presione < para volver a la configuración anterior.

6 Pulse MENU. Se cierra la pantalla de menú.

Ajuste de la empuñadura

1 Ajuste la correa de velcro.

- Antes de hacer el ajuste, quite cualquier etiqueta de seguridad que esté adherida al velcro.

2 Pase su mano derecha por el lazo y agarre la empuñadura. 3 Adapte los dedos de la mano a la empuñadura, para manejar con facilidad el botón de inicio/parada

de grabación, el interruptor de alimentación y la palanca del zoom motorizado. Apriete la correa de velcro según su preferencia.

1 Ajuste el interruptor de alimentación en "REC" a la vez que mantiene presionado el botón de bloqueo situado en el interruptor. 2 Asegúrese de que el monitor LCD está cerrado y bloqueado. Extraiga por completo el visor y ajústelo manualmente para optimizar la visibilidad. 3 Gire el control de ajuste de dioptría hasta que las indicaciones del visor queden claramente enfocadas.

Ejemplo:

PRECAUCIÓN:

Al cerrar el visor, tenga cuidado de no pillarse los dedos.

Ajuste de brillo de la pantalla

1 Ajuste el interruptor de alimentación en "REC" o en "PLAY" a la vez que mantiene presionado el botón de bloqueo situado en el interruptor. 2 Abra por completo el monitor LCD. (p. 18)

- Para ajustar el brillo del visor, ábralo completamente y ajuste "PRIORIDAD" en "VISOR" (p. 22, 24).

3 Pulse MENU. Aparece la pantalla de menú. Si la unidad está en modo de reproducción, por favor continúe al Paso 5.

4 Pulse ∧ o ∨ para seleccionar "INDICACIONES CÁMARA", y pulse SET o >. Aparecerá el menú en INDICACIONES CÁMARA. 5 Pulse ∧ o ∨ para seleccionar "BRILLO", y pulse SET o >. La pantalla de menú se cierra y aparece indicador de control de brillo. 6 Pulse ∧ o ∨ hasta alcanzar el brillo apropiado y pulse SET o >. 7 Pulse MENU. Se cierra la pantalla de menú.

Soporte del trípode

Para montar la videocámara sobre un trípode, alinee el tornillo y el perno de dirección al zócalo de fijación y al agujero para el perno de la videocámara. Luego apriete el tornillo en el sentido de las agujas del reloj.

- Algunos trípodes no vienen equipados con pernos.

Carga/descarga de una cinta

La videocámara debe encenderse para colocar o expulsar una cinta.

1 Deslice y mantenga presionado OPEN/EJECT en la dirección de la flecha, y a continuación abra la tapa del portacintas hasta que se abra completamente. El portacintas se abre automáticamente.

- No toque las piezas internas.

2 Inserte o extraiga una cinta y presione "PUSH" para cerrar el portacintas.

- Asegúrese de presionar solamente en la sección etiquetada "PUSH" para cerrar el portacintas; si toca otras piezas, su dedo puede quedar enganchado en el portacintas, con posible lesión o daño del producto.

- Una vez cerrado el portacintas, retrocede automáticamente. Espere a que retroceda por completo antes de cerrar la tapa del portacintas.

- Cuando la carga de la batería esté baja, es posible que no pueda cerrar la tapa del portacintas. No haga fuerza. Cambie la batería por una totalmente cargada o utilice la alimentación de CA antes de continuar.

3 Cierre con fuerza la tapa del portacintas hasta que encaje bien.

Para proteger grabaciones valiosas

Mueva la lengüeta de protección contra borrado, situada en la parte trasera de la cinta, en la dirección de "SAVE". Esto impide volver a grabar en la cinta. Para grabar en esta cinta, vuelva a mover la lengüeta hasta "REC" antes de cargarla.

NOTAS:

- Si espera unos segundos y el portacintas no se abre, cierre la tapa del portacintas e inténtelo de nuevo. Si el portacintas sigue sin abrirse, apague y vuelva a encender la videocámara.

- Si la cinta no se carga correctamente, abra por completo la tapa del portacintas y extraiga la cinta. Unos segundos más tarde, vuelva a insertarla.

- Cuando la videocámara se traslade de forma repentina de un lugar frío a un entorno más cálido, espere un poco antes de abrir la tapa del portacintas.

Grabación básica

NOTA:

Antes de continuar, aplique los siguientes procedimientos:

• Alimentación (p. 11) ●Carga de una cinta (p. 16)

Botón de inicio/parada de grabación

1 Extraiga la tapa del objetivo. (p. 11) 2 Abra por completo el monitor LCD. 3 Ajuste el interruptor de alimentación en "REC" a la vez que mantiene presionado el botón de bloqueo situado en el interruptor.

- La lámpara POWER/CHARGE se enciende y la videocámara entra en el modo de espera de grabación. Aparece en pantalla "PAU".

• Para grabar en modo LP (larga reproducción), p. 23. 4 Para comenzar la grabación, pulse el botón de inicio/parada de grabación. Aparece.

"ORB" en la pantalla durante el transcurso de la grabación.

5 Para detener la grabación, pulse de nuevo el botón de inicio/parada de grabación. La videocámara vuelve a entrar en el modo de espera de grabación.

Tiempo de grabación aproximado

- Cuando transcurran más de 5 minutos en el modo de espera de grabación con el cassette insertado y sin ningún tipo de operación, la videocámara se apagará automáticamente (durante este lapso, el indicador de "PAU." puede no aparecer). Para volver a encender la videocámara, repliegue y despliegue de nuevo el visor, o cierre y abra de nuevo el monitor LCD.

• Cuando se deja una parte en blanco entre escenas grabadas de la cinta, el código de hora se interrumpe y pueden producirse errores al editar la cinta. Para evitar esto, consulte "Grabación desde un punto intermedio de una cinta" (p. 19).
• Para apagar la melodía, p. 22, 24.

Tiempo restante de cinta

Aparece en la pantalla el tiempo restante de cinta aproximado. "---min" significa que la videocámara está calculando el tiempo restante. Cuando el tiempo restante llega a los 2 minutos, la indicación empieza a parpadear.

- El tiempo necesario para calcular y visualizar la duración restante de cinta, así como la precisión del cálculo, pueden variar según el tipo de cinta utilizada.

Monitor LCD y visor

Durante el uso del monitor LCD:

Asegúrese de que el visor está plegado. Tire del extremo Ⓐ del monitor LCD y abra el monitor LCD completamente. Puede girar 270° (90° hacia abajo, 180° hacia arriba).

Durante el uso del visor:

Asegúrese de que el monitor LCD está cerrado y bloqueado. Extraiga por completo el visor.

NOTAS:

- La imagen no aparecerá simultáneamente en el monitor LCD y el visor. Cuando se despliega el visor mientras está abierto el monitor LCD, usted puede seleccionar cuál de los dos desea usar. Ajuste "PRIORIDAD" en el modo deseado en el menú SISTEMA. (p. 22, 24)

- Pueden aparecer puntos de color claro por todo el monitor LCD o en el visor. No obstante, esto no es un fallo de funcionamiento. (p. 36)

Zoom

Producir el efecto de ampliación/reducción o un cambio instantáneo en el porcentaje de la imagen.

Ampliación

Deslice la palanca del zoom motorizado hacia la "T".

Reducción

Deslice la palanca del zoom motorizado hacia la "W".

- Cuanto más se desplaza la palanca del zoom motorizado, más rápida es la acción del zoom.

Zona del zoom digital Zona del zoom (óptico) de 28X Relación aproximada del zoom

NOTAS:

- El enfoque puede ser inestable durante el uso del zoom. En tal caso, ajuste el zoom cuando esté en modo de espera de grabación, bloquee el enfoque mediante el enfoque manual (p. 27), y luego utilice el zoom para ampliar o reducir en el modo de grabación.

- Se puede utilizar el zoom hasta un máximo de 800X, o se puede recurrir a la ampliación de 28X mediante el zoom óptico. (p. 23)

- La ampliación mediante zoom de más de 28X se realiza a través de procesamiento de imagen digital y se denomina por tanto zoom digital.

- Durante el zoom digital, la calidad de la imagen puede resultar afectada.

- La toma en Macro (acercándose hasta unos 5 cm del sujeto) es posible cuando la palanca del zoom motorizado está totalmente ajustada en "W". Véase también "TELE MACRO" en el menú FUNCIÓN, en la página 23.

- Antes de filmar un sujeto cercano al objetivo, desactive el zoom. Si se aplica el zoom en el modo de enfoque automático, la videocámara puede desactivar automáticamente el zoom, según la distancia entre la videocámara y el sujeto. Esto no sucederá si "TELE MACRO" está ajustado en "ON". (p. 23)

Filmación periodística

En determinadas situaciones, unos ángulos de filmación distintos pueden proporcionar unos resultados más atractivos. Mantenga la videocámara en la posición deseada e incline el monitor LCD en la dirección más cómoda. Puede girar 270° (90° hacia abajo, 180° hacia arriba).

Durante la grabación, se graba un código de tiempo en la cinta. Este código sirve para confirmar la ubicación de la escena grabada en la cinta durante la reproducción.

Pantalla

* Los fotogramas no se visualizan durante la grabación.

Si la grabación comienza desde una parte en blanco, el código de tiempo empieza a contar desde "00:00:00" (minuto:segundo:fotograma). Si la grabación comienza desde el final de una escena grabada anteriormente, el código de tiempo sigue desde el último número de código de tiempo. Si durante la grabación se deja una parte en blanco en un punto intermedio de la cinta, el código de tiempo se interrumpe. Cuando la grabación se reanuda, el código de tiempo empieza a contar de nuevo desde "00:00:00". Esto significa que la videocámara puede grabar los mismos códigos de tiempo de una escena grabada anteriormente. Para impedir esto, realice la operación de Grabación desde un punto intermedio de una cinta (p. 19) en los casos siguientes;

• Cuando vuelva a filmar después de reproducir una cinta grabada.
• Cuando el aparato se apaga durante la filmación.
• Cuando se extrae una cinta y se reinserta durante la filmación.
• Cuando se filme con una cinta parcialmente grabada.
• Cuando se filma sobre una parte en blanco situada en un punto intermedio de la cinta.
• Cuando se filma de nuevo después de filmar una escena y luego abrir/cerrar la tapa del portacintas.

NOTAS:

• El código de tiempo no puede reajustarse.
• Durante el avance rápido y el rebobinado, la indicación del código de tiempo no se mueve suavemente.
• El código de tiempo se muestra solamente cuando "CÓD.TIEMPO" se ajusta en "ON". (p. 24)

Revisión rápida

Permite comprobar el final de la última grabación.

1) Presione QUICK REVIEW durante el modo de espera de grabación. 2) La cinta se rebobina durante unos segundos y se reproduce automáticamente, y a continuación se pausa en el modo de espera de grabación para la siguiente toma. - Pueden producirse distorsiones al comienzo de la reproducción. Esto es normal.

Grabación desde un punto intermedio de una cinta

1) Reproduzca una cinta o utilice la búsqueda de partes en blanco (p. 20) para encontrar el punto donde quiere iniciar la grabación, y luego active el modo de reproducción de imagen fija. (p. 20) 2) Ajuste el interruptor de alimentación en "REC" a la vez que mantiene presionado el botón de bloqueo situado en el interruptor, y luego inicie la grabación.

Reproducción normal

1 Coloque una cinta. (p. 16) 2 Ajuste el interruptor de alimentación en "PLAY" a la vez que mantiene presionado el botón de bloqueo situado en el interruptor. 3 Para iniciar la reproducción, pulse ▶/II. 4 Para interrumpir la reproducción, pulse ■.

- Durante el modo de parada, pulse ◀◀ para rebobinar o ▶▶ para realizar el avance rápido de la cinta.

Para controlar el volumen del altavoz

Deslice la palanca del zoom motorizado (VOL. +/-) hacia “+” para subir el volumen, o hacia “−” para bajarlo.

NOTAS:

• La imagen de reproducción puede verse en el monitor LCD, el visor o un televisor conectado. (p. 21)
• Si el modo de parada se mantiene durante 5 minutos cuando la alimentación se suministra desde una batería, la videocámara se apaga automáticamente. Para volverla a encender, ajuste el interruptor de alimentación en "OFF", y luego en "PLAY".
• Cuando hay un cable conectado al conector AV, el altavoz no emite sonido.

Reproducción de imagen fija

Se hace pausa durante la reproducción de vídeo.

1) Pulse ▶/Ⅱ durante la reproducción. 2) Para reanudar la reproducción normal, pulse de nuevo ▶/Ⅱ.

- Si la reproducción de imagen fija se mantiene durante más de unos 3 minutos, el modo de parada de la videocámara se activa automáticamente.

Búsqueda rápida

Permite la búsqueda de alta velocidad en cualquier dirección durante la reproducción de vídeo.

1) Durante la reproducción, pulse ▶▶ para búsqueda hacia adelante, o ◀◀ para búsqueda hacia atrás. 2) Para reanudar la reproducción normal, pulse ▶/Ⅱ.

- Durante la reproducción, pulse y mantenga pulsado ▶▶ o ◀◀. La búsqueda continúa mientras se mantenga presionado el botón. Al soltar el botón, se reanuda la reproducción normal.

- Durante la búsqueda rápida aparece en pantalla un ligero efecto de mosaico. Esto no es un fallo de funcionamiento.

ATENCIÓN:

Durante la búsqueda rápida, partes de la imagen pueden no ser claramente visibles, especialmente en el lado izquierdo de la pantalla.

Búsqueda de partes en blanco

Le ayuda a encontrar el punto donde iniciar la grabación en medio de una cinta para evitar la interrupción del código de tiempo. (p. 19)

1 Coloque una cinta. (p. 16) 2 Ajuste el interruptor de alimentación en "PLAY" a la vez que mantiene presionado el botón de bloqueo situado en el interruptor.

3 Pulse BLANK.

• La indicación "BÚS.BLANCO" aparece y la videocámara inicia automáticamente la búsqueda hacia atrás o hacia adelante, y luego se detiene en el punto situado en unos 3 segundos de la cinta antes del inicio de la parte en blanco detectada.
• Para cancelar la búsqueda de partes en blanco, pulse ■ o BLANK.

NOTAS:

• Antes de iniciar la búsqueda de partes en blanco, si la posición actual está en una parte en blanco, la videocámara busca en la dirección de retroceso. Si la posición actual está en una parte grabada, la videocámara busca en la dirección de avance.
• Si se llega al comienzo o al final de la cinta durante la búsqueda de partes en blanco, la videocámara se detiene automáticamente.
• Una parte en blanco inferior a 5 segundos de cinta puede no ser detectada.
• La parte en blanco detectada puede estar situada entre escenas grabadas. Antes de iniciar la grabación, compruebe que no hay ninguna escena grabada después de la parte en blanco.

Reproducción de foto

Esta videocámara le permite tomar fotos durante la reproducción de video. Presione SNAPSHOT.

Conexiones a un televisor o una grabadora de vídeo

①Amarillo a VIDEO IN (Se conecta cuando su TV/grabadora de vídeo sólo tiene conectores de entrada A/V.) ② Rojo a AUDIO R IN* ③ Blanco a AUDIO L IN* * No es necesario para ver solamente imágenes fijas.

1 Compruebe que todos los equipos están apagados. 2 Conecte la videocámara a un TV o una grabadora de vídeo tal como se muestra en la ilustración.

Si utiliza una grabadora de vídeo, vaya al paso 3.

De lo contrario, vaya al paso 4.

3 Conecte la salida de la grabadora de vídeo a la entrada TV, siguiendo el manual de instrucciones de su grabadora de vídeo. 4 Encienda la videocámara, la grabadora de vídeo y el televisor. 5 Ajuste la grabadora de vídeo en su modo de entrada AUX, y ajuste el televisor en su modo VIDEO. 6 Inicie la reproducción en la videocámara. (p. 20)

Para decidir si las siguientes indicaciones aparecen o no en el televisor conectado

-Fecha/hora Ajuste "FECHA/HORA" en "ON" o "OFF". (☐ p. 22, 25) - Código de tiempo Ajuste “CÓD.TIEMPO” en “ON” o “OFF”. (p. 22, 25) - Otras indicaciones aparte de la fecha y la hora y del código de tiempo Ajuste "EN PANT." en "OFF", "LCD" o "LCD/TV". ( p. 22, 25)

NOTAS:

• Se recomienda utilizar el adaptador de CA como fuente de alimentación en lugar de la batería. (p. 13)
• Para controlar la imagen y el sonido de la videocámara sin insertar una cinta, ajuste el interruptor de alimentación de la videocámara en "REC", y a continuación ajuste su televisor en el modo de entrada adecuado.
• Asegúrese de ajustar el volumen de sonido del televisor en su nivel mínimo para evitar un estallido repentino de sonido al encender la videocámara.

Cambiar las configuraciones de menú

Esta videocámara está equipada con un sistema de menús de información en pantalla, fácil de usar, que simplifica muchas de las configuraciones más detalladas de la videocámara. (17 p. 22 – 25)

Botón de bloqueo

1 Para los menús de grabación de vídeo:

• Ajuste el interruptor de alimentación en "REC" a la vez que mantiene presionado el botón de bloqueo situado en el interruptor.
• Ajuste el modo de grabación a “M”. (p. 13)

Para los menús de reproducción de vídeo: Ajuste el interruptor de alimentación en "PLAY" a la vez que mantiene presionado el botón de bloqueo situado en el interruptor.

2 Abra por completo el monitor LCD. (p. 18) 3 Pulse MENU. Aparece la pantalla de menú. 4 Pulse ∧ o ∨ para seleccionar la función deseada, y pulse SET o >.

Pantalla para menú de grabación de vídeo

Pantalla para menú de reproducción de vídeo

5 El siguiente procedimiento de ajuste depende de la función seleccionada.

NOTAS:

• Presione < cuando quiera volver a la pantalla de menú anterior.
• No puede entrar en la pantalla de menú durante la grabación.

Menús de grabación de video.

FUNCIÓN (p. 23) CONFIGURACIÓN (p. 23)

SYSTEMA (p. 24) INDICACIONES CÁMARA (p. 24)

1) Pulse ∧ o ∨ para elegir la selección deseada y pulse SET o >. Aparece el submenú.

• Ejemplo: Menú FUNCIÓN 2) Pulse ∧ o ∨ para seleccionar el parámetro deseado y pulse SET o >. La selección está completa.
• Repita el procedimiento si desea ajustar otros menús de función.
• El indicador “▶” muestra la configuración que está guardada en estos momentos en la memoria de la videocámara. 3) Pulse MENU. Se cierra la pantalla de menú.

Menús de reproducción de video

MODO GRAB. (p. 25)

MODO AUDIO (p. 25)

NARRACIÓN (p. 25)

BRILLO (p. 25)

FECHA/HORA (p. 25)

EN PANT. (p. 25)

CÓD.TIEMPO (p. 25)

1) Aparece el submenú.

- Ejemplo: Menú MODO GRAB.

Pulse ∧ o ∨ para seleccionar el parámetro deseado, y presione SET o >. La selección está completa.

• Repita el procedimiento si desea ajustar otros menús de función.
• El indicador “▶” muestra la configuración que está guardada en estos momentos en la memoria de la videocámara. 2) Pulse MENU. Se cierra la pantalla de menú.

Parámetro seleccionado

Submenú

Menús de grabación

FUNCIÓN

Los ajustes del menú pueden ser cambiados sólo cuando el interruptor de alimentación es puesto en "REC".

(07 p. 30), “Efectos de reemplazo (cortinilla) o fundido de imagen”

EFECTO

(LP p. 31), “Programa AE, efectos y efectos de obturación”

PROGRAMA AE

(17) p. 31), “Programa AE, efectos y efectos de obturación”

OBTUR.

(17 p. 31), "Programa AE, efectos y efectos de obturación"

EXPOSICIÓN

(07 p. 27), "Control de exposición"

BAL. BLANCO

(17 p. 29), "Ajuste del balance del blanco"

TELE MACRO

[OFF]: Desactive esta función.

ON: Cuando la distancia al motivo sea inferior a 1 m, ajuste "TELE MACRO" en "ON". Se puede filmar un motivo de máximo tamaño a una distancia de aproximadamente 40 cm.

Según la posición del zoom, el objetivo se puede desenfocar.

CONFIGURACIÓN

Los ajustes del menú pueden ser cambiados sólo cuando el interruptor de alimentación es puesto en "REC".

[SP]*: Para grabar en el modo SP

(Reproducción estándar)

LP: Larga reproducción—más económica, aumenta 1,5 veces el tiempo de grabación.

* El indicador SP no aparece en la pantalla.

NOTAS:

• Si se conmuta el modo de grabación, la imagen que se está reproduciendo se volverá borrosa en el punto de conmutación.
• Se recomienda reproducir con esta videocámara las cintas grabadas en modo LP con esta videocámara.
• Durante la reproducción de una cinta grabada con otra videocámara, pueden producirse bloques de ruido o pausas momentáneas en el sonido.

MODO AUDIO

[12BITS]: Permite la grabación en video de sonido estéreo en cuatro canales separados. (Equivalente al modo de 32 kHz en modelos anteriores)

16BITS: Permite la grabación de vídeo de sonido estereofónico en dos canales distintos. (Equivalente al modo de 48 kHz en modelos anteriores)

DIS

OFF: Desactive esta función.

[ON 📋]: Para compensar las imágenes inestables ocasionadas por sacudidas de la cámara, especialmente en casos de gran amplificación.

NOTAS:

• Puede resultar imposible efectuar una estabilización precisa si el temblor de la mano es excesivo, o las condiciones de filmación no lo permiten.
• El indicador “”parpadea o se apaga si no se puede utilizar el estabilizador. Desactive este modo cuando vaya a grabar con la videocámara montada sobre un trípode.

ZOOM

[28X]: Cuando se ajusta en "28X" durante el uso del zoom digital, la ampliación mediante zoom se reajustará en 28X, pues el zoom digital se desactivará.

56X: Le permite utilizar el zoom digital. Mediante procesamiento digital y ampliación de las imágenes, la función de zoom es posible desde 28X (el límite del zoom óptico), hasta un máximo de ampliación digital de 56X.

800X: Le permite utilizar el zoom digital. Mediante procesamiento digital y ampliación de las imágenes, la función de zoom es posible desde 28X (el límite del zoom óptico), hasta un máximo de ampliación digital de 800X.

GANANCIA

OFF: Permite filmar escenas oscuras sin ajuste de brillo de imagen.

[AGC]: El aspecto general puede ser granulado, pero la imagen es clara.

AUTO: La velocidad de obturación se ajusta automáticamente. Filmar un sujeto con poca o insuficiente iluminación y con una velocidad lenta de obturación produce una imagen más clara que en el modo AGC, pero los movimientos del sujeto no son suaves ni naturales. El aspecto general puede ser granulado. Durante el ajuste automático de la velocidad de obturación, aparece en pantalla.

SIN VIENTO

[OFF]: Desactiva la función.

ON: Ayuda a reducir el ruido ocasionado por el viento. Aparece la indicación "..." La calidad del sonido cambiará. Esto es normal.

SYSTEMA

Las funciones "SISTEMA" ajustadas cuando el interruptor de alimentación está ajustado en "REC" se aplican también cuando el interruptor de alimentación se ajusta en "PLAY".

OFF: Incluso aunque no oiga mientras filma, el sonido de obturador es registrado en la cinta.

[ON]: Cuando se realiza cualquier operación suena una melodía. También activa el efecto de sonido del obturador. (17 p. 26)

REAJUSTAR

EJECUTAR: Reajusta todas las configuraciones en los valores preajustados en fábrica.

[VOLVER]: No reajusta todas las configuraciones en los valores preajustados en fábrica.

PRIORIDAD

[LCD]: La imagen aparece en el monitor LCD cuando el visor se despliega mientras el monitor LCD está abierto.

VISOR: La imagen aparece en el visor cuando éste se despliega mientras el monitor LCD está abierto.

INDICACIONES CÁMARA

• Los ajustes del menú pueden ser cambiados sólo cuando el interruptor de alimentación es puesto en "REC".
• La configuración de INDICACIONES CÁMARA excepto "BRILLO" y "LANGUAGE" son solamente efectivas durante la grabación. [ ] = Preajuste de fábrica

BRILLO

p. 15, "Ajuste de brillo de la pantalla"

AJUS. RELOJ

p. 14, "Ajustes de fecha/hora"

LANGUAGE

[ENGLISH] / FRANÇAIS ESPAÑOL / PORTUGUÊS

Se puede cambiar la configuración de idioma. (p. 14)

FECHA/HORA

[OFF]: Los datos de fecha/hora no aparecen.

[ON]: Los datos de fecha/hora se muestran permanentemente.

EN PANT.

[LCD]: Impide que los datos de visualización de la videocámara (excepto fecha, hora y código de tiempo) aparezcan en la pantalla del televisor conectado.

[LCD/TV]: Hace que los datos de visualización de la videocámara aparezcan en la pantalla cuando la videocámara está conectada a un televisor.

CÓD.TIEMPO

[OFF]: El código de tiempo no se visualiza.

[ON]: El código de tiempo se visualiza en la videocámara y en el televisor conectado. Los números de fotogramas no se visualizan durante la grabación. (LP p. 19)

MODO DEMO

[OFF]: No se realizará la demostración automática.

[ON]: Hace una demostración de funciones como el programa AE con efectos especiales y de obturación, etc., y se puede usar para confirmar cómo funcionan. La demostración se inicia en los casos siguientes:

• Cuando el menú de pantalla se cierra después de haber ajustado "MODO DEMO" en "ON".
• Con "MODO DEMO" ajustado en "ON", el aparato no funciona durante unos 3 minutos después de haberse ajustado el interruptor de alimentación en "REC".
• La realización de cualquier operación durante la demostración interrumpe temporalmente la demostración. Si no se realiza ninguna operación durante más de 3 minutos después de eso, la demostración se reanudará.

NOTAS:

• Si hay una cinta en la videocámara, la demostración no podrá activarse.
• "MODO DEMO" se mantiene en "ON" incluso si la videocámara se apaga.
• Si “MODO DEMO” sigue ajustado en “ON”, algunas funciones no estarán disponibles. Después de ver la demostración, ajuste en “OFF”.

Menús de reproducción

MODO AUDIO y NARRACIÓN

Durante la reproducción de la cinta, la videocámara detecta el modo de sonido en que se realizó la grabación y reproduce dicho sonido. Seleccione el tipo de sonido con el que desea acompañar su imagen de reproducción. Según la explicación de acceso al menú, en página 22, seleccione “MODO AUDIO” o “NARRACIÓN” en la pantalla de menú y ajuste el parámetro deseado.

Los ajustes de abajo son efectivos sólo para la video reproducción excepto "BRILLO".

Los parámetros (excepto los ajustes de "OFF" en EN PANT., MODO AUDIO y NARRACIÓN) son los mismos que los descriptos en la página 23, 24.

MODO GRAB. / LP

Permite ajustar el modo de grabación de video (SP o LP) según su preferencia. Se recomienda utilizar “MODO GRAB.” en el menú de reproducción cuando se utilice esta videocámara como grabadora durante la copia. (p. 32, 33) *El indicador SP no aparece en la pantalla.

MODO AUDIO

[STEREO] El sonido sale en estereofónico por los canales izquierdo y derecho ("L" y "R"). [SOUND L] El sonido sale por el canal izquierdo "L". [SOUND R] El sonido sale por el canal derecho "R".

NARRACIÓN

A pesar de que no es posible hacer doblaje con esta videocámara, puede oír el sonido con una cinta doblada en audio durante la reproducción utilizando esta función.

[OFF]: El sonido original sale en estereofónico por los canales izquierdo y derecho ("L" y "R"). ON: El sonido de la copia sale en estereofónico por los canales izquierdo y derecho ("L" y "R"). MIX: Los sonidos original y de la copia se combinan y salen por los canales izquierdo y derecho ("L" y "R").

BRILLO

p. 15, "Ajuste de brillo de la pantalla"

FECHA/HORA

[OFF]: Los datos de fecha/hora no aparecen. ON: Los datos de fecha/hora se muestran permanentemente.

EN PANT. CD] / LCD/TV

Cuando está ajustada en "OFF", los datos de visualización de la videocámara están apagados.

CÓD.TIEMPO / ON

p. 19, "Código de tiempo"

Modo ancho

Esta videocámara le permite elegir el tipo de formato de salida de imagen para la grabación.

1 Ajuste el interruptor de alimentación en "REC". 2 Pulse el botón 16:9 repetidas veces para elegir su selección.

[4:3]: Graba sin modificar la relación de pantalla. Para reproducción en un televisor con una relación de pantalla normal. Usando este modo por una TV con una proporción de pantalla normal, refiérase al manual de instrucciones de su TV.

16:9: Para reproducción en televisores con una relación de aspecto de 16:9. Expande la imagen de forma natural para que se adapte a la pantalla sin distorsión. Aparece el indicador. Cuando utilice este modo, consulte el manual de instrucciones de su televisor de pantalla ancha. Durante la reproducción/grabación en televisores de 4:3/monitor LCD/visor, la imagen se alarga verticalmente.

Proporciona a sujetos o zonas oscuras mayor claridad incluso de la que tendrían en condiciones de buena iluminación natural. Aunque la imagen grabada no sale granulosa, puede parecer estroboscópica debido a la lenta velocidad de obturación.

1 Ajuste el interruptor de alimentación en "REC". 2 Ajuste el modo de grabación a "M". (p. 13) 3 Pulse NIGHT de modo que aparezca el indicador de filmación nocturna. - La velocidad de obturación se ajusta automáticamente para proporcionar una sensibilidad hasta 30 veces superior. - "Aparece junto a "" durante el ajuste automático de la velocidad de obturación."

Para desactivar la filmación nocturna

Pulse otra vez NIGHT para que desaparezca el indicador de filmación nocturna.

NOTAS:

• "GANANCIA" o "DIS" no pueden ser activados en el menú de CONFIGURACIÓN durante la filmación nocturna (p. 23).
• "NIEVE" y "DEPORTE" del "PROGRAMA AE", o todos los modos de "OBTUR." no pueden ser activados simultáneamente, en la filmación nocturna. (p. 31)
• Durante la filmación nocturna, puede resultar difícil enfocar la videocámara. Para evitarlo, se recomienda utilizar un trípode.

Fotografiado (Imagen grabada en la cinta)

Esta función le permite grabar en una cinta imágenes fijas como fotografías.

1 Ajuste el interruptor de alimentación en "REC".

2 Pulse SNAPSHOT.

• Se produce el efecto de sonido de cierre de un obturador.
• Aparece la indicación "PHOTO" y se grabará durante unos 5 segundos una imagen fija, y a continuación la videocámara vuelve al modo de espera de grabación.
• Puede ejecutar el fotografiado también durante la grabación. Se graba una imagen fija durante unos 5 segundos y luego se reanuda la grabación normal.
• No puede ejecutar el modo fotografiado cuando el modo ancho 16:9 (W indicador 16:9) es seleccionado. (P. 26)

Modo motorizado

Mantener SNAPSHOT pulsado en el paso 2 proporciona un efecto similar al de la fotografía en serie. (Intervalo entre imágenes fijas: aprox. 1 segundo)

Enfoque manual

El sistema de enfoque automático de gama completa de la videocámara permite filmar de forma continuada en distancias desde primer plano (a unos 5 cm del sujeto) hasta infinito. No obstante, puede resultar imposible enfocar correctamente dependiendo de las condiciones de filmación. En tal caso, utilice el modo de enfoque manual.

1 Ajuste el interruptor de alimentación en "REC". 2 Ajuste el modo de grabación a "M". (17 p. 13) 3 Pulse FOCUS. Aparece el indicador de enfoque manual. 4 Pulse > o < para enfocar un motivo.

- Cuando el nivel de enfoque no se pueda ajustar en más lejos o más cerca, "◀" o "●" parpadeará.

5 Pulse SET. El ajuste de enfoque ha terminado.

Para reajustar en enfoque automático Pulse FOCUS dos veces.

Indicador de enfoque manual

Se recomienda el enfoque manual en las situaciones enumeradas a continuación.

• Cuando se superponen dos sujetos en una misma escena.
• Cuando la iluminación es insuficiente.*
• Cuando el sujeto no tiene contraste (diferencia entre claridad y oscuridad), por ejemplo una pared plana y monocroma o un cielo azul despejado.*
• Cuando un objeto oscuro apenas se puede ver en el monitor LCD o el visor.*
• Cuando la escena contiene detalles mínimos o idénticos que se repiten con frecuencia.
• Cuando la escena resulta afectada por la luz solar o la luz reflejada en una superficie de agua.
• Cuando se toma una escena con un fondo muy contrastado. * Aparecen parpadeando las siguientes advertencias de bajo contraste: ▲, ◀ y

Control de exposición

Se recomienda el control de exposición manual en las siguientes situaciones:

• Cuando se filme con iluminación trasera o cuando el fondo sea demasiado claro.
• Cuando se filme sobre un fondo natural reflectante, por ejemplo en la playa o esquiando.
• Cuando el fondo sea muy oscuro o el sujeto muy claro.

1 Ajuste el interruptor de alimentación en "REC". 2 Ajuste el modo de grabación a "M". (17 p. 13) 3 Ajuste "EXPOSICIÓN" a "MANUAL" en el menú FUNCIÓN. (p. 22)

• Aparece el menú de control de exposición. 4 Para aclarar la imagen, pulse ∧. Para oscurecer la imagen, pulse ∨. (máximo ±6)
• La exposición +3 tiene el mismo efecto que la compensación de contraluz. (17 p. 28)
• La exposición -3 tiene el mismo efecto que cuando "PROGRAMA AE" está ajustado en "FOCO". (17 p. 31) 5 Pulse SET o >. El ajuste de exposición ha terminado.

Para volver al control automático de exposición

Seleccione "AUTO" en el paso 3.

NOTAS:

• No puede utilizar el control de exposición manual al mismo tiempo que "PROGRAMA AE" está ajustado en "FOCO" o "NIEVE" (C. p. 31), ni con la compensación de contraluz.
• Si el ajuste no produce ningún cambio visible en el brillo, ajuste "GANANCIA" en "AUTO". (p. 22, 24)

Bloqueo del diafragma / Compensación de contraluz

Al igual que la pupila del ojo humano, el diafragma se contrae en entornos bien iluminados para impedir la entrada de luz excesiva, y se dilata en entornos poco iluminados para permitir la entrada de más luz. Utilice esta función en las situaciones siguientes:

• Cuando filme un sujeto en movimiento.
• Cuando cambie la distancia con respecto al sujeto (de modo que cambia su tamaño en el monitor LCD o en el visor), por ejemplo cuando el sujeto retrocede.
• Cuando se filme sobre un fondo natural reflectante, por ejemplo en la playa o esquiando.
• Cuando filme objetos bajo un foco de luz.
• Cuando utilice el zoom.

1. Ajuste el interruptor de alimentación en "REC". 2. Ajuste el modo de grabación a "M" (p. 13). 3. Ajuste "EXPOSICIÓN" a "MANUAL" en el menú FUNCIÓN (p. 22). Aparece el menú de control de exposición. 4. Ajuste el zoom de modo que el sujeto llene el monitor LCD o el visor, y luego pulse y mantenga pulsado SET durante más de 2 segundos. Aparece la indicación "L". 5. Pulse SET o >. El diafragma queda bloqueado. 6. Pulse MENU. Se cierra la pantalla de menú. Aparece la indicación "L".

Para volver al control automático del diafragma

Seleccione "AUTO" en el paso 3.

- El indicador de control de exposición y "L" desaparecen.

Para bloquear el control de exposición y el diafragma

Después del paso 3, ajuste la exposición pulsando ∧ o ∨. Luego, bloquee el diafragma en los pasos 4 a 6. Para bloqueo automático, seleccione "AUTO" en el paso 3. El control de la exposición y el iris se realiza automáticamente.

La compensación de contraluz proporciona rápidamente más claridad al sujeto.

En la operación simple, la función de compensación de contraluz abrillanta la porción oscurecida del motivo incrementando la exposición.

1 Ajuste el interruptor de alimentación en "REC". 2 Ajuste el modo de grabación a "M". (p. 13) 3 Pulse BACKLIGHT para que aparezca el indicador de compensación de contraluz "☐".

Para cancelar la compensación de contraluz Pulse BACKLIGHT dos veces para que desaparezca el indicador "☐".

NOTA:

El uso de la compensación de contraluz puede hacer que la luz alrededor del sujeto resulte demasiado clara de modo que el sujeto aparece blanco.

Control de exposición puntual Ajuste

La selección de una zona de fotometría puntual permite una compensación de exposición más precisa. Puede seleccionar una de las tres zonas de fotometría en el monitor LCD/visor.

1 Ajuste el interruptor de alimentación en "REC". 2 Ajuste el modo de grabación a "M". (p. 13) 3 Pulse BACKLIGHT dos veces para que aparezca el indicador de control de exposición puntual "☐". - Aparece un cuadro de zona de fotometría puntual en el centro del monitor LCD/visor. 4 Pulse > o < para seleccionar el cuadro de zona de fotometría puntual deseado. 5 Pulse SET. - El control de exposición puntual está habilitada. - La exposición se ajusta para optimizar el brillo de la zona seleccionada.

Para fijar el iris

Después del paso 4, pulse y mantenga pulsado SET durante más de 2 segundos. Aparece la indicación “L” y el iris queda fijado.

Para cancelar el control de exposición puntual

Pulse BACKLIGHT una vez para que desaparezca el indicador "☐".

NOTAS:

• No se puede usar el control de exposición puntual al mismo tiempo que las siguientes funciones.
• “W 16:9” en “MODO ANCHO” (p. 26)
• "ESTROBOSC." en "EFECTO" (p. 31)
• Zoom digital (p. 18)
• Dependiendo de la ubicación y las condiciones de la filmación, no siempre es posible obtener resultados óptimos.

el balance del blanco

El balance del blanco se refiere a la correcta reproducción de colores con distintas iluminaciones. Si el balance del blanco es correcto, todos los demás colores se reproducirán con precisión.

El balance del blanco suele ajustarse automáticamente. No obstante, los usuarios de videocámaras más avanzados controlan esta función manualmente para lograr una reproducción de color/tono más profesional.

Para cambiar el ajuste

Ajuste "BAL.BLANCO" en menú FUNCIÓN. (p. 23)

- Aparece el indicador del modo seleccionado excepto "AUTO".

[AUTO]: El balance del blanco se ajusta automáticamente.

BAL.B MAN. Ajuste manualmente el balance del blanco cuando filme bajo distintos tipos de iluminación. (17) p. 30, “Ajuste manual del balance del blanco”)

SOLEADO Al aire libre en un día soleado.

NUBLADO Al aire libre en un día nublado. [ ] = Preajuste de fábrica

Para volver al balance automático del blanco Ajuste "BAL.BLANCO" en "AUTO". (p. 23)

Ajuste manual del balance del blanco

Ajuste manualmente el balance del blanco cuando filme bajo distintos tipos de iluminación.

1 Ajuste el interruptor de alimentación en "REC".

2 Ajuste el modo de grabación a "M". (p. 13) 3 Coloque una hoja de papel blanco normal frente al sujeto. Ajuste el zoom o colóquese usted de modo que el papel blanco llene la pantalla. 4 Seleccione el menú FUNCIÓN. (17 p. 22) 5 Seleccione el "BAL.B MAN" en el menú "BAL.BLANCO" (p. 22) y a continuación mantenga pulsado SET o > hasta que empiece a parpadear. - Cuando termina el ajuste, deja de parpadear. 6 Pulse SET o > para elegir el ajuste. 7 Pulse MENU. La pantalla de menú se cierra y aparece el indicador de balance manual del blanco 📋.

NOTAS:

• En el paso 3, puede resultar difícil enfocar sobre el papel blanco. En tal caso, ajuste el enfoque manualmente. (17 p. 27)
• Es posible filmar un sujeto con distintos tipos de iluminación en interiores (natural, fluorescente, luz de vela, etc.). Dado que la temperatura de color varía según la fuente de luz, el tono de color del sujeto cambiará según las configuraciones del balance del blanco. Utilice esta función para obtener un resultado más natural.
• Una vez ajustado manualmente el balance del blanco, la configuración se conserva aunque se desconecte la alimentación o se extraiga la batería.

Efectos de reemplazo (cortinilla) o fundido de imagen

Estos efectos permiten realizar transiciones de escenas de estilo profesional. Utilícelos para enriquecer la transición de una escena a la siguiente.

El reemplazo (cortinilla) o el fundido de imagen funciona cuando se inicia o se interrumpe la grabación de vídeo.

1 Ajuste el interruptor de alimentación en "REC". 2 Ajuste el modo de grabación a "M". (p. 13) 3 Ajuste CORT./FUND. en menú FUNCIÓN (17 p. 22) - El menú CORTINILLA/FUNDIDO desaparece y el efecto se invierte. - Aparece el indicador del efecto seleccionado.

4 Para activar el fundido de entrada/salida o la cortinilla de entrada/salida, pulse el botón de inicio/parada de grabación.

Para desactivar el efecto seleccionado

Seleccione "OFF" en el paso 3. Desaparece el indicador de efecto.

NOTA:

Puede ampliar la grabación de una operación de reemplazo (cortinilla) o de fundido manteniendo pulsado el botón de inicio/parada de grabación.

CORTINILLA/FUNDIDO

OFF: Desactive esta función. (Preajuste de fábrica)

BLANCO: Fundido de entrada o de salida con pantalla blanca.

NEGRO: Fundido de entrada o de salida con pantalla negra.

HORIZONTAL: Cortinilla de entrada de derecha a izquierda, o cortinilla de salida de izquierda a derecha.

VERTICAL: La escena aparece en forma de cortinilla de abajo arriba en una pantalla negra, o desaparece de arriba abajo, dejando una pantalla negra.

Programa AE, efectos y efectos de obturación

1 Ajuste el interruptor de alimentación en "REC". 2 Ajuste el modo de grabación a "M". (p. 13) 3 Ajuste "EFECTO", "PROGRAMA AE" o "OBTUR." en el menú FUNCIÓN. (p. 22) - El menú EFECTO, PROGRAMA AE o OBTUR. desaparece y el efecto seleccionado es activado. - Aparece el indicador del efecto seleccionado.

Para desactivar el efecto seleccionado

Seleccione "OFF" en el paso 3. Desaparece el indicador de efecto.

NOTAS:

• El programa AE, los efectos y los efectos de obturación pueden ser cambiados durante la espera de grabación.
• Algunos modos de programa AE y efectos de obturación no pueden ser usados durante la filmación nocturna.
• Cuando el motivo es demasiado brillante o reflectante, puede aparecer un destello vertical (fenómeno de corrimiento). El fenómeno de corrimiento tiende a ocurrir cuando se selecciona "DEPORTE" o cualquier modo de "OBTUR. 1/250 – 1/4000".

EFECTO

OFF: Desactiva esta función. (Preajuste de fábrica)

SEPIA: las escenas grabadas adquieren un tono sepia como el de las fotografías antiguas.

MONOCROMO B/N: como las películas en blanco y negro, la filmación se realiza en blanco y negro.

FILM CLAS.: proporciona a las escenas grabadas un efecto estroboscópico.

ESTROBOSC.: la grabación tendrá el aspecto de una serie de fotografías consecutivas.

PROGRAMA AE

OFF: Desactiva esta función. (Preajuste de fábrica)

DEPORTE

(Velocidad variable de obturación: 1/250 - 1/4000):

Este ajuste permite la captura de imágenes de movimiento rápido fotograma por fotograma, para una reproducción intensa y estable a cámara lenta. Cuanto mayor sea la velocidad de obturación, más oscura se vuelve la imagen. Utilice la función del obturador en condiciones de iluminación adecuadas.

NIEVE: realiza una compensación de sujetos que aparecerían demasiado oscuros al filmar en ambientes demasiado claros, por ejemplo en la nieve.

FOCO: realiza una compensación de sujetos que aparecerían demasiado claros al filmar en condiciones de iluminación directa demasiado intensa, por ejemplo focos.

ATARDECER: hace que las escenas de atardecer parezcan más naturales. El balance del blanco (p. 29) se ajusta automáticamente en “”, pero se puede modificar a la configuración deseada. Cuando se selecciona la función de atardecer, la videocámara ajusta automáticamente el enfoque de unos 10 m a infinito. Para menos de unos 10 m, ajuste el enfoque manualmente.

OBTUR.

OFF: Desactiva esta función. (Preajuste de fábrica)

1/60 OBTUR. 1/60: La velocidad de obturación se fija en 1/60 de segundo. Las barras negras que suelen aparecer cuando se filma una pantalla de TV se estrechan.

1/100 OBTUR. 1/100: La velocidad de obturación se fija en 1/100 de segundo. Se reduce el parpadeo que se produce al filmar bajo luz fluorescente o lámpara de vapores de mercurio.

OBTUR. 1/500/OBTUR. 1/4000: Estas configuraciones permiten la captura fotograma a fotograma de imágenes en movimiento rápido, para obtener una reproducción a cámara lenta estable y vívida mediante la fijación de las variables de velocidad del obturador. Utilice estas configuraciones desde el modo

DEPORTE cuando un ajuste automático no funcione bien.

Copia en grabadora de vídeo

①Amarillo a VIDEO IN ② Rojo a AUDIO R IN ③ Blanco a AUDIO L IN

1 Tal como se indica en las ilustraciones, conecte la videocámara y los conectores de entrada de la grabadora de vídeo. 2 Inicie la reproducción en la videocámara. (17 p. 20) 3 Comience a grabar en la grabadora de vídeo en el punto en el que desee iniciar la copia. (Consulte el manual de instrucciones de su grabadora de vídeo.) 4 Para detener la copia, pare la grabación de la grabadora de vídeo, y a continuación detenga la reproducción de la videocámara.

NOTAS:

• Se recomienda utilizar el adaptador de CA como fuente de alimentación en lugar de la batería. (17 p. 13)
• Para decidir si las siguientes indicaciones aparecen o no en el televisor conectado

-Fecha/hora

Ajuste "FECHA/HORA" en "ON" o "OFF". (17 p. 22, 25)

•Código de tiempo

Ajuste "CÓD.TIEMPO" en "OFF" o "ON". (17 p. 22, 25)

- Otras indicaciones aparte de la fecha y la hora y del código de tiempo

Ajuste "EN PANT." en "OFF", "LCD" o "LCD/TV". (p. 22, 25)

Copia en o desde un aparato de vídeo equipado con un conector DV (Copia digital)

También es posible copiar escenas grabadas desde la videocámara a otro aparato de vídeo equipado con un conector DV. Dado que se envía una señal digital, el deterioro de imagen o de sonido es mínimo o inexistente.

Para usar esta videocámara como reproductor

1 Compruebe que todos los equipos están apagados. 2 Conecte esta videocámara a un aparato de vídeo equipado con un conector de entrada DV, mediante un cable DV, como se muestra en la ilustración. 3 Inicie la reproducción en la videocámara. (p. 20) 4 Comience a grabar en el aparato de vídeo en el punto en el que desee iniciar la copia.

(Consulte el manual de instrucciones de su aparato de vídeo.)

5 Para detener la copia, pare la grabación del aparato de vídeo, y a continuación detenga la reproducción en esta videocámara.

NOTAS:

• Se recomienda utilizar el adaptador de CA como fuente de alimentación en lugar de la batería. (P. 13)
• Si durante la copia se reproduce en el lector una parte en blanco o una imagen alterada, la copia puede interrumpirse, para no copiar imágenes extrañas.
• Aunque el cable DV se conecte correctamente, a veces la imagen puede no aparecer en el paso 4. Si sucede esto, apague la alimentación y realice de nuevo las conexiones.
• Cuando utilice un cable DV, asegúrese de utilizar el cable DV opcional JVC VC-VDV204U.

Para usar esta videocámara como grabadora

1 Compruebe que todos los equipos están apagados. 2 Conecte esta videocámara a un aparato de vídeo equipado con un conector de salida DV, mediante un cable DV, como se muestra en la ilustración. 3 Ajuste el interruptor de alimentación de la videocámara en "PLAY". 4 Ajuste "MODO GRAB." en "SP" o "LP". (p. 25) 5 Para activar el modo de grabación-pausa, pulse el botón de inicio/parada de grabación. - Aparece en la pantalla la indicación "DV IN". 6 Inicie la reproducción en el reproductor. 7 En el punto en el que desee iniciar la copia, pulse el botón de inicio/parada de grabación para comenzar la copia. La indicación gira. 8 Para interrumpir la copia, pulse de nuevo el botón de inicio/parada de grabación. La indicación deja de girar. 9 Pulse ■ para regresar al modo de reproducción normal.

NOTA:

La copia digital se realiza en el modo de sonido grabado en la cinta original, con independencia de la configuración actual de "MODO AUDIO".

(p. 23)

Conexión a un PC

También es posible transferir imágenes fijas o en movimiento a un PC con un conector DV utilizando el software incluido en el PC, o software disponible en el mercado.

Si su sistema operativo es Windows® XP, puede usar Windows® Messenger para efectuar videoconferencias por Internet mediante una videocámara. Para obtener detalles, consulte la ayuda de Windows® Messenger.

PC con conector DV

NOTAS:

- Se recomienda utilizar el adaptador de CA como fuente de alimentación en lugar de la batería. (p. 13)

- Cuando utilice un cable DV, asegúrese de utilizar el cable DV opcional JVC VC-VDV206U o VC-VDV204U, según el tipo de conector DV (4 ó 6 patillas) del PC.

- La información de fecha/hora no puede transferirse al PC.

- Consulte los manuales de instrucciones del PC y del software.

- Las imágenes fijas también pueden transferirse a un PC con una placa de captura equipada con conector DV.

- Es posible que el sistema no funcione correctamente, según el PC o la placa de captura utilizados.

Al conectar la videocámara a un PC por medio de un cable DV, asegúrese de ceñirse al siguiente procedimiento. Una conexión incorrecta del cable puede ocasionar averías en la videocámara o en el PC.

- Conecte el cable DV primero al PC, y luego a la videocámara.

- Conecte el cable DV (sus clavijas) correctamente de acuerdo con el perfil del conector DV.

Si el problema sigue existiendo después de seguir los pasos indicados en el siguiente cuadro, consulte con su distribuidor JVC más próximo.

La videocámara es un dispositivo controlado por microcomputadora. El ruido externo y las interferencias (de un televisor, una radio, etc.) podrían impedir su correcto funcionamiento. En tales casos, desconecte primero su dispositivo de suministro de energía (batería, adaptador de CA, etc.), espere unos minutos y a continuación vuelva a conectarlo y siga el procedimiento habitual desde el principio.

Alimentación

No hay alimentación.

• La fuente de alimentación no está correctamente conectada. →Conecte bien el adaptador de CA. (p. 13)
• La batería no está bien sujeta. →Suelte la batería y vuelva a instalarla de manera que quede bien sujeta. (p. 12)
• La batería está agotada. →Cambie la batería agotada por otra totalmente cargada. (p. 12)

Grabación de vídeo

La grabación no puede realizarse.

• La lengüeta de protección contra borrado de la cinta está ajustada en "SAVE". →Ajuste la lengüeta de protección contra borrado de la cinta en "REC". (p. 16)
• Aparece "FIN DE CINTA". →Utilice una cinta nueva. (p. 16)
• La tapa del portacintas está abierta. →Cierre la tapa del portacintas.

Cuando filme un sujeto iluminado con luz clara, aparecerán líneas verticales.

- Esto no es un fallo de funcionamiento.

Cuando la pantalla está bajo luz solar directa durante la filmación, se vuelve roja o negra durante un instante.

- Esto no es un fallo de funcionamiento.

Durante la grabación, los datos de fecha/hora no aparecen.

Las indicaciones del monitor LCD o del visor parpadean.

• Los efectos y las funciones "DIS" que no pueden utilizarse juntas se seleccionan al mismo tiempo. → Vuelva a leer las secciones que traten los efectos y "DIS". (LFP p. 22, 23, 31)

El zoom digital no funciona.

• Se ha seleccionado el zoom óptico de 28X. → Ajuste "ZOOM" en "56X" o "800X". (17 p. 23)

Reproducción de vídeo

La cinta se mueve, pero no hay imagen.

• Su televisor tiene terminales de entrada AV, pero no está ajustado en su modo VIDEO. → Ajuste el televisor en el modo o canal adecuado para la reproducción de vídeo. (P. 21)
• La tapa del portacintas está abierta. → Cierre la tapa del portacintas. (p. 16)

Aparecen bloques de ruido durante la reproducción, o no hay imagen de reproducción y la pantalla se vuelve azul.

→ Limpie los cabezales del vídeo con una cinta de limpieza opcional. (p. 40)

Funciones avanzadas

El enfoque no se ajusta automáticamente.

- El enfoque está ajustado en el modo Manual.

→ Ajuste el enfoque en modo automático. (F p. 27)

- El objetivo está sucio o cubierto de condensación.

→ Limpie el objetivo y compruebe de nuevo el enfoque. (p. 38)

No puede utilizarse el modo Fotografiado.

• El modo ancho 16:9 (indicador 16:9) está seleccionado. → Desconecte el modo ancho 16:9 (indicador 16:9). (p. 22, 26)

El color de Fotografiado parece extraño.

• La fuente de luz o el sujeto no incluye el blanco. O hay diversas fuentes de luz detrás del sujeto. → Busque un sujeto blanco y componga la toma de modo que también aparezca en el encuadre. (p. 26)

La imagen tomada mediante Fotografiado es demasiado oscura.

• La toma se realizó en condiciones de contraluz. → Pulse BACKLIGHT. (p. 28)

La imagen tomada mediante Fotografiado es demasiado clara.

• El sujeto es demasiado claro. → Ajuste "PROGRAMA AE" a "FOCO". (p. 31)

El balance del blanco no puede activarse.

• Se ha activado el modo Sepia (SEPIA) o Monotono (MONOCROMO). → Desactive el modo Sepia (SEPIA) o Monotono (MONOCROMO) antes de configurar el balance. (p. 31)

La imagen parece indicar que la velocidad del obturador es demasiado lenta.

• Cuando se filma en la oscuridad, el aparato se vuelve muy sensible a la luz cuando "GANANCIA" se ajusta en "AUTO". → Si desea que la iluminación parezca más natural, ajuste "GANANCIA" en "AGC" o "OFF". (p. 22, 24)

Otros problemas

La lámpara POWER/CHARGE de la videocámara no se enciende durante la carga.

• La carga resulta difícil en lugares sometidos a temperaturas extremadamente altas/bajas. → Para proteger la batería, se recomienda cargarla en lugares con una temperatura de 10°C a 35°C. (p. 39)
• La batería no está bien sujeta. → Suelte la batería y vuelva a instalarla de manera que quede bien sujeta. (p. 12)

Aparece "¡AJ. FECHA/HORA!".

• La fecha/hora no está ajustada. → Ajuste la fecha/hora. (p. 14)
• La batería integrada del reloj se ha gastado y la fecha/hora ajustada anteriormente se ha borrado. → Consulte a su distribuidor JVC más cercano para gestionar el recambio.

Cuando la imagen se imprime desde la impresora, aparece una barra negra en la parte inferior de la pantalla.

• Esto no es un fallo de funcionamiento. → Esto puede evitarse si se graba con "DIS" activado (p. 22, 23).

Cuando la videocámara se conecta mediante el conector DV, la videocámara no funciona.

• El cable DV se ha enchufado o desenchufado con el aparato encendido. → Apague y encienda de nuevo la videocámara y póngala en funcionamiento.

Las imágenes aparecen oscuras o blancuzcas en el monitor LCD.

• En lugares sometidos a baja temperatura, las imágenes se oscurecen debido a las características del monitor LCD. Esto no es un fallo de funcionamiento. → Ajuste el brillo y el ángulo del monitor LCD. (p. 15, 18)
• Cuando la luz fluorescente del monitor LCD llega al término de su vida útil, las imágenes del monitor LCD se oscurecen. →Consulte con su distribuidor JVC más próximo.

Aparecen puntos de color claro por todo el monitor LCD o en el visor.

- El monitor LCD y el visor han sido fabricados con tecnología de alta precisión. No obstante, puntos negros o puntos claros de luz (rojo, verde o azul) pueden aparecer constantemente en el monitor LCD o en el visor. Estos puntos no se graban en la cinta. Esto no se debe a ningún defecto del aparato. (Puntos efectivos: más de 99,99%)

La cinta no se carga correctamente.

• La carga de la batería está baja. →Instale una batería totalmente cargada. (p. 12)

La imagen no aparece en el monitor LCD.

• El visor se despliega y "PRIORIDAD" se pone en "VISOR". →Vuelva a plegar el visor o ponga "PRIORIDAD" en "LCD". (17 p. 18, 22, 24)
• La configuración de brillo del monitor LCD es demasiado oscura. →Ajuste el brillo del monitor LCD. (17 p. 15) →Si el monitor está inclinado 180 grados hacia arriba, abra el monitor por completo. (17 p. 18)

Aparece una indicación de error (01–04 o 06).

• Se ha producido algún tipo de fallo de funcionamiento. En este caso, las funciones de la videocámara no se pueden utilizar. → p. 37.

Indicaciones de advertencia

Muestra la energía restante en la batería. Nivel de energía restante

AgotadaAlt

Cuando la energía de la batería está a punto de agotarse, el indicador de energía restante de la batería parpadea.

Cuando la energía de la batería está agotada, el aparato se apaga automáticamente.

• Aparece si hay una cinta cargada. (p. 16)
• Parpadea cuando no hay una cinta cargada. (L3 p. 16)

COMPRUEBE LENGÜETA PROTECCIÓN CINTA

Aparece cuando la lengüeta de protección de borrado está ajustada en "SAVE" mientras el interruptor de alimentación está ajustado en "REC". (17 p. 13)

USE CINTA DE LIMPIEZA

Aparece si se detecta suciedad en los cabezales durante la grabación. Utilice una cinta de limpieza opcional. (p. 40)

CONDENSACIÓN, OPERACIÓN EN PAUSA ESPERE

Aparece si se produce condensación. Cuando aparezca esta indicación, espere más de 1 hora hasta que la condensación desaparezca.

¡CINTA!

Aparece si no hay una cinta cargada cuando el botón de inicio/parada de grabación o el botón SNAPSHOT se pulsa mientras el interruptor de alimentación está ajustado en "REC".

FIN DE CINTA

Aparece cuando la cinta se termina durante la grabación o la reproducción.

¡AJ. FECHA/HORA!

• Aparece cuando no se han ajustado los datos de fecha/hora. (17 p. 14)
• La batería integrada del reloj se ha gastado y la fecha/hora ajustada anteriormente se ha borrado. Consulte a su distribuidor JVC más cercano para gestionar el recambio.

TAPA DEL OBJETIVO

Aparece durante 5 segundos al encenderse el aparato si la tapa del objetivo está acoplada o si está oscuro.

Aparece cuando se detectan imágenes grabadas en formato HDV. En esta videocámara no se pueden reproducir imágenes en formato HDV.

UNIDAD EN MODO SEGURO RETIRE Y RECONECTE BATERÍA/ENCHUFE CC

Las indicaciones de error (01, 02 o 06) muestran el tipo de fallo de funcionamiento producido. Cuando aparece una indicación de error, la videocámara se apaga automáticamente. Retire la fuente de alimentación (batería, etc.) y espere unos minutos hasta que desaparezca la indicación. Cuando desaparezca, puede volver a utilizar la videocámara. Si la indicación se mantiene, consulte con su distribuidor JVC más próximo.

UNIDAD EN MODO SEGURO EXPULSE Y REINSERTE CINTA

Las indicaciones de error (03 o 04) muestran el tipo de fallo de funcionamiento producido. Cuando aparece una indicación de error, la videocámara se apaga automáticamente. Expulse la cinta una vez y vuelva a insertarla, y compruebe si la indicación desaparece. Cuando desaparezca, puede volver a utilizar la videocámara. Si la indicación se mantiene, consulte con su distribuidor JVC más próximo.

Limpieza de la videocámara

Antes de proceder a la limpieza, apague la videocámara y saque la batería y el adaptador de CA.

Para limpiar el exterior

Pase con cuidado un trapo suave. Ponga el trapo en jabón suave diluido y escúrralo bien para eliminar la suciedad profunda. Luego, pase un trapo seco.

Para limpiar el monitor LCD

Pase con cuidado un trapo suave. Tenga cuidado para no dañar el monitor. Cierre el monitor LCD.

Para limpiar el objetivo

Sóplelo con un cepillo de aire, y luego límpielo suavemente con papel de limpieza para objetivos.

Para limpiar el objetivo del visor

Quitar el polvo del visor utilizando un cepillo.

NOTAS:

• Evite utilizar agentes limpiadores fuertes como bencina o alcohol.
• La limpieza se debe hacer solamente después de haber quitado la batería o haber desconectado otros aparatos eléctricos.
• Si el objetivo se deja sucio, se puede formar moho.
• Cuando se utilice un limpiador o un trapo tratado químicamente, consulte las medidas de precaución de cada producto.
• Para limpiar el visor, le rogamos que consulte a su distribuidor JVC más próximo.

Adaptador de CA

Cuando emplea el adaptador de CA en áreas que no sean EE.UU.

El adaptador de CA suministrado tiene una función de selección automática de tensión en la escala de corriente alterna de 110 V a 240 V.

USO DEL ENCHUFE ADAPTADOR DE CA

En caso de conectar el cable de alimentación de la unidad a un tomacorriente de CA que no sea de la serie American National Standard C73, emplee un enchufe adaptador de CA, denominado "Siemens Plug", como el mostrado.

Consulte con su distribuidor JVC más cercano por este enchufe adaptador.

Enchufe adaptador

Baterías

La batería suministrada es una batería de ion de litio. Antes de utilizar la batería suministrada o una batería opcional, lea las precauciones siguientes:

Terminales

- Para evitar riesgos

...no quemar. ...no haga ningún cortocircuito en los terminales. Durante el transporte, no olvide colocar en la batería la tapa suministrada. Si la tapa de la batería está mal colocada, guarde la batería en una bolsa de plástico. ...no modifique ni desmonte la batería. ... no exponga la batería a temperaturas superiores a 60°C, pues esto puede provocar sobrecalentamiento, explosión o incendio de la batería. ...utilice solamente cargadores especificados.

- Para evitar daños y prolongar la vida útil

...no la someta a sacudidas innecesarias.

...cárguela en un entorno con temperaturas dentro de las tolerancias indicadas en la siguiente tabla. Esta es una batería de reacción química — las temperaturas más frías dificultan la reacción química, mientras que las temperaturas más cálidas pueden impedir la carga completa.

...guardar en lugar fresco y seco. La exposición prolongada a temperaturas elevadas aumentará la descarga natural y reducirá el periodo de vida útil.

...se debe cargar totalmente y luego descargar totalmente la batería cada seis meses cuando se

guarde la batería durante un periodo de tiempo prolongado.

...cuando no se utilice, se debe retirar del cargador o dispositivo eléctrico, pues algunas máquinas utilizan corriente incluso estando apagadas.

Ventajas de las baterías de ion de litio

Las baterías de ion de litio son pequeñas pero de gran potencia. No obstante, cuando se exponen a bajas temperaturas (inferiores a 10°C), su tiempo de utilización se reduce y puede dejar de funcionar. En tal caso, coloque la batería en su bolsillo o en otro lugar cálido y protegido durante un breve tiempo, y luego vuelva a colocarla en la videocámara.

NOTAS:

• Es normal que la batería esté caliente después de su carga o después de su uso. Carga: 10°C a 35°C Funcionamiento: 0°C a 40°C Almacenamiento: -20°C a 50°C
• Cuanto más baja sea la temperatura, más tiempo se necesita para la recarga.
• Los tiempos de carga se refieren a una batería totalmente descargada.

Especificaciones de margen de temperatura

Cintas

Para utilizar y almacenar correctamente sus cintas, lea las siguientes precauciones:

- Durante el uso

...asegúrese de que la cinta tiene la marca Mini DV. ...recuerde que la grabación sobre cintas pregrabadas borra automáticamente las señales de vídeo y audio previamente grabadas. ...al insertarla, compruebe que la cinta está colocada correctamente. ...no debe cargar y descargar la cinta repetidamente sin esperar a que se ponga en marcha. La cinta puede aflojarse y deteriorarse. ...no abra la tapa frontal de la cinta. Esto expone la cinta a huellas dactilares y polvo.

●Guarde las cintas

...lejos de calefacciones u otras fuentes de calor. ...lejos de la luz solar directa. ...en lugares donde no estén sometidas a sacudidas o vibraciones innecesarias. ...en lugares donde no estén expuestas a campos magnéticos fuertes (como los generados por motores, transformadores o imanes). ...verticalmente, en sus estuches originales.

Monitor LCD

- Para prevenir daños al monitor LCD, NO

...empujar con fuerza ni aplicar ninguna sacudida.

...colocar la videocámara con el monitor LCD hacia abajo.

- Para prolongar la vida útil

Evite frotarlo con un trapo basto.

- Tenga en cuenta los siguientes fenómenos en relación con el uso del monitor LCD. No son fallos de funcionamiento.

Durante el uso de la videocámara, la superficie alrededor del monitor LCD y/o la parte trasera del monitor LCD pueden calentarse.

Si deja el aparato encendido durante mucho tiempo, la superficie alrededor del monitor LCD se calienta.

Equipo principal

●Por seguridad, NO DEBE

abrir el chasis de la videocámara.

desmontar o modificar el aparato.

cortocircuitar los terminales de la batería. Debe mantenerla alejada de objetos metálicos cuando no se utilice.

permitir que productos inflamables, agua u objetos metálicos entren en la unidad.

quitar la batería ni desconectar el suministro de energía con el aparato encendido.

dejar la batería colocada cuando la videocámara no se utilice.

- Evite utilizar este aparato

en lugares sometidos a excesiva humedad o demasiado polvo.

en lugares con hollín o vapor, por ejemplo cerca de una cocina.

...en lugares sometidos a sacudidas o vibraciones excesivas.

...cerca de un televisor.

...cerca de aparatos que generen campos magnéticos o eléctricos fuertes (altavoces, antenas de emisión, etc.).

...en lugares sometidos a temperaturas extremadamente altas (superiores a 40°C) o extremadamente bajas (inferiores a 0°C).

- NO deje el aparato

...en lugares con más de 50°C.

...en lugares con humedad extremadamente baja (inferior al 35%) o extremadamente alta (superior al 80%).

...bajo luz solar directa.

...en un coche cerrado en verano.

...cerca de una calefacción.

●Para proteger el aparato, NO DEBE

...permitir que se humedezca.

...dejar caer el aparato ni golpearlo contra objetos duros.

...someterlo a sacudidas o vibración excesiva durante su transporte.

...mantener el objetivo dirigido hacia a objetos demasiado brillantes durante largos periodos.

No exponga el objetivo y el visor a la luz solar directa.

No lo mueva sujetándolo por el monitor LCD o por el visor.

No lo balancee excesivamente cuando utilice la correa manual o la empuñadura.

No mueva demasiado la bolsa de la cámara con la videocámara dentro.

- Los cabezales sucios pueden causar los problemas siguientes:

- No se ve ninguna imagen durante la reproducción.

- Aparecen bloques de ruido durante la reproducción.

- Durante la grabación o reproducción, aparece el indicador de advertencia de atasco de cabezal "✗".

- La grabación no puede realizarse correctamente. En tales casos, utilice una cinta de limpieza opcional. Inserte la cinta y póngala en marcha. Si la cinta se utiliza consecutivamente más de una vez, se pueden dañar los cabezales de vídeo. Después de funcionar durante unos 20 segundos, la videocámara se para automáticamente. Consulte también las instrucciones de la cinta de limpieza.

Si después de utilizar la cinta de limpieza los problemas persisten, consulte con su distribuidor JVC más próximo.

Las piezas mecánicas móviles utilizadas para mover los cabezales de vídeo y la cinta de vídeo tienden a ensuciarse y desgastarse con el tiempo. Para mantener una imagen clara en todo momento, se recomiendan comprobaciones periódicas después de utilizar el aparato durante unas 1.000 horas. Para las comprobaciones periódicas, consulte con su distribuidor JVC más próximo.

Acerca de la condensación por humedad

• Habrá observado que el vertido de un líquido frío en un vaso de cristal hace que se formen gotas de agua en la superficie externa del vaso. Este mismo fenómeno se produce en el tambor de la cabeza de una videocámara cuando se mueve de un lugar frío a un lugar cálido, después de calentar una habitación fría, en condiciones extremadamente húmedas o en un lugar directamente sometido al aire frío de un aparato de aire acondicionado.
• La humedad en el tambor de la cabeza de vídeo puede provocar serios daños en la cinta de vídeo y puede producir daños internos en la propia videocámara.

Graves fallos de funcionamiento

Si se produce un fallo de funcionamiento, deje de usar inmediatamente el aparato y consulte con su distribuidor local de JVC.

La videocámara es un dispositivo controlado por microcomputadora. El ruido externo y las interferencias (de un televisor, una radio, etc.) podrían impedir su correcto funcionamiento. En tales casos, desconecte primero su dispositivo de suministro de energía (batería, adaptador de CA, etc.), espere unos minutos y a continuación vuelva a conectarlo y siga el procedimiento habitual desde el principio.

Declaración de conformidad

Número de modelo : GR-D347U Nombre comercial : JVC Parte responsable : JVC AMERICAS CORP.

Dirección : 1700 Valley Road Wayne, N. J. 07470

Número de teléfono : 973–317–5000 Este dispositivo cumple con el Apartado 15 de la reglamentación FCC. La operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencia perniciosa y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la interferencia que pueda causar fallas de funcionamiento.

Los cambios o modificaciones no aprobados por JVC, puede anular la autoridad del usuario para operar el equipo. Este equipo ha sido examinado y cumple con los límites de dispositivos digitales Clase B, de acuerdo al Apartado 15 de la reglamentación FCC. Estos límites están diseñados para suministrar una protección razonable contra interferencia perniciosa en una instalación residencial. Este equipo genera, usa y puede irradiar radiofrecuencia y si no se lo instala y emplea de acuerdo con las instrucciones puede causar interferencia perniciosa a las comunicaciones de radio. Sin embargo, no se garantiza que no ocurra interferencia en una instalación en particular. Si este equipo causa interferencia perniciosa a la recepción de radio o televisión, lo cual puede ser determinado desconectando y conectando la alimentación del equipo, se alienta al usuario a que intente corregir la interferencia por medio de una o más de las siguientes medidas:

Reoriente o recoloque la antena de recepción.

Aumente la separación entre el equipo y el receptor.

Conecte el equipo en un tomacorriente en un circuito diferente al del receptor conectado.

Consulte con su distribuidor o con un técnico experimentado de radio/TV.

Videocámara

Aspectos generales

Fuente de alimentación eléctrica

DC 11 V (Con adaptador de CA)

DC 7,2 V (con batería)

Consumo eléctrico

Aprox. 2,8 W (monitor LCD desconectado, visor conectado)

Aprox. 3,2 W (monitor LCD conectado, visor desconectado)

Aprox. 6,5 W (máximo; cuando se carga la batería)

Dimensiones (anchura x altura x fondo)

59 mm x 94 mm x 114 mm (con el monitor LCD cerrado y el visor replegado)

Peso

Aprox. 400 g (sin batería, cassette y tapa del objetivo)

Aprox. 480 g (con batería, cassette y tapa del objetivo)

Temperatura de funcionamiento

0 °C a 40 °C

Humedad operativa

35% a 80%

Temperatura de almacenamiento

-20°C a 50°C

Fonocaptor

CCD 1/6"

Objetivo

F 2,0, f = 2,3 mm a 64,4 mm, objetivo con capacidad de zoom 28:1

Diámetro del filtro

∅27 mm

Monitor LCD

Panel LCD/sistema de matriz activa TFT con medición diagonal de 2,5"

Visor

Visor electrónico con pantalla LCD monocroma de 0,33"

Altavoz

Monoaural

Para videocámara digital

Formato

Formato DV (modo SD)

Formato de señal

Norma NTSC

Formato de grabación/reproducción

Vídeo: grabación de componente digital

Audio: grabación digital PCM, 4 canales de 32 kHz (12 bits), 2 canales de 48 kHz (16 bits)

Cinta de casete

Cinta Mini DV

Velocidad de cinta

SP: 18,8 mm/s, LP: 12,5 mm/s

Tiempo máximo de grabación (con cinta de 80 minutos)

SP: 80 min., LP: 120 min.

Para conectores

AV

Salida de vídeo: 1,0 V (p-p), 75 Ω, analógica

Salida de audio: 300 mV (rms), 1 kΩ, analógica estéreo

DV

Entrada/salida: 4-patillas, compatible IEEE1394

Adaptador de CA

Requisito de alimentación eléctrica

CA 110 V a 240 V\~, 50 Hz/60 Hz

Salida

DC 11 V ---, 1 A

Las especificaciones mostradas se refieren al modo SP, a menos que se indique otra cosa. Salvo error u omisión, el diseño y las especificaciones pueden sufrir modificaciones sin previo aviso.

A

Adaptador de CA 13, 39

Ajuste de teleobjetivo 24

Ajustes de fecha/hora.... 14

B

Balance del blanco 29

Batería 11, 12, 39

Bloqueo del diafragma 28

Búsqueda de partes en blanco.... 20

C

Cambiar las configuaciones de menú ..22 - 25

Capacidad de grabación Cinta 12

Carga de la batería 11

Carga de una cinta 16

Código de tiempo 19

Compensación de contraluz 28

Conexión a un PC 34

Conexiones a un televisor o una grabadora de vídeo 21

Control de exposición 27

Control de exposición puntual 29

Copia 32-33

D

Datos batería 12

E

Efectos.... 31

Efectos de obturacion.... 31

Efectos de reemplazo (cortinilla) o fundido de imagen 31

Enfoque manual 27

Especificaciones.... 42

Estabilización de imagen digital (DIS) ...... 23

F

Filmación nocturna 26

|

Indicaciones de advertencia 37

M

Melodia 24

Modo Ancho 26

Modo de demostración 25

Modo de fotografiado.... 26

Modo de sonido 23, 25

Modo motorizado.... 26

Monitor LCD y visor 18

0

Operación relacionada con la alimentación ... 13

P

Programa AE 31

R

Revisión rápida 19

S

Solución de problemas 35 – 37

Sonido de reproducción 25

Soporte del trípode 15

V

Velocidad de cinta (MODO GRAB.).... 20

Volumen del altavoz 20

Z

Zoom 18,23

JVC
