IDL 42 EU - Lavavajillas INDESIT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas empotrable
Marca	Indesit
Modelo	IDL 42 EU
Dimensiones (An x Pr x Al)	45 x 57 x 82 cm
Peso neto	34 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Consumo energético	0.93 kWh/ciclo (programa eco)
Consumo de agua	11 litros/ciclo (programa eco)
Capacidad	10 cubiertos
Programas de lavado	Eco, Rápido, Intensivo, Delicado, Prelavado
Número de programas	5
Temperatura máxima	70 °C
Nivel sonoro	49 dB (A)
Clase energética	A+
Clase de lavado	A
Clase de secado	A
Funciones adicionales	Inicio diferido, Seguridad antifugas, Indicador de sal y abrillantador
Mantenimiento y limpieza	Filtro extraíble, brazos de lavado desmontables, junta de puerta limpiable
Piezas de repuesto y reparabilidad	Resistencia, bomba, programador disponibles
Información general	Manual de usuario en francés disponible en PDF

Preguntas frecuentes - IDL 42 EU INDESIT

¿Cómo instalar mi lavavajillas Indesit IDL 42 EU?

Asegúrese de que el aparato esté nivelado y correctamente conectado a la entrada de agua fría y al desagüe. Respete las dimensiones de empotramiento indicadas en el manual (45 x 57 x 82 cm).

¿Qué programas de lavado están disponibles?

El lavavajillas ofrece 5 programas: Eco (ahorro de energía), Rápido (ciclos cortos), Intensivo (vajilla muy sucia), Delicado (vasos frágiles) y Prelavado (enjuague preliminar).

¿Cómo usar el inicio diferido?

Presione el botón Inicio diferido para programar el inicio del ciclo hasta 24 horas antes. Ajuste la hora deseada y confirme.

¿Qué hacer si mi lavavajillas no desagua?

Verifique que el filtro no esté obstruido y que el tubo de desagüe no esté doblado o tapado. Consulte el manual para acceder a la bomba de desagüe.

¿Cómo limpiar los brazos de lavado?

Desmonte los brazos de lavado girándolos en sentido contrario a las agujas del reloj. Enjuáguelos con agua corriente para eliminar los residuos y vuelva a montarlos después del secado.

¿Qué cantidad de sal regeneradora usar?

Llene el depósito de sal hasta que se apague el indicador de sal. Use sal regeneradora específica para lavavajillas para ablandar el agua.

¿Por qué mi lavavajillas hace ruido?

Verifique que la vajilla esté bien colocada y no toque los brazos. Asegúrese de que ningún objeto (tapa, cuchara pequeña) haya caído al fondo. Un ruido de bomba puede indicar un filtro obstruido.

¿Cómo resolver el código de error F6?

El código F6 indica un problema de llenado de agua. Corte la entrada de agua, verifique el grifo y el filtro de entrada. Si el problema persiste, contacte al servicio postventa.

¿Cuál es la capacidad máxima de cubiertos?

Este modelo puede albergar hasta 10 cubiertos estándar. Distribúyalos correctamente en las dos cestas para un lavado óptimo.

¿Dónde encontrar el manual de usuario?

El manual completo está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com para el modelo Indesit IDL 42 EU.

MANUAL DE USUARIO IDL 42 EU INDESIT

Instalación y uso

Instrucciones para la instalación y el uso

La seguridad, una buena costumbre

ATENCIÓN

Leer atentamente las advertencias contenidas en el presente manual, ya que suministran importantes indicaciones referidas a la seguridad de instalación, de uso y de mantenimiento.

Este aparato es conforme a las siguientes Normas Comunitarias:

• 73/23/CEE del 19/02/73 (Bajas Tensiones) y sucesivas modificaciones;
• 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones.
• 97/17/CE (Etiquetado)
• Elimine con cuidado el material del embalaje.
• Después de haber quitado el embalaje, verifique la integridad del aparato. En caso de dudas, diríjase a personal profesionalmente calificado.
• El lavavajillas debe ser usado exclusivamente por adultos y para el lavado de vajilla de uso doméstico.
• Reglas fundamentales a seguir en el uso:
• no toque la máquina descalzo o con las manos o pies mojados,
• no se aconseja recurrir a prolongaciones y tomas múltiples,
• durante la instalación, el cable de alimentación no debe sufrir plegaduras o compresiones relevantes y peligrosas,
• en caso de funcionamiento anómalo o de trabajos de mantenimiento desconecte el aparato de la red eléctrica.
• Los niños deben mantenerse alejados de los detergentes y del lavavajilla cuando está abierto.
• La máquina no se debe instalar nunca al aire libre, ni tampoco si el lugar está al reparo de un cobertizo, ya que es muy peligroso dejarla expuesta a la lluvia y a los temporales.
• No toque la resistencia durante o inmediatamente después de un ciclo de lavado.
• No se apoye ni se siente sobre la puerta abierta, se podría volcar el lavavajilla.
• En caso de avería, cierre el grifo de entrada de agua y extraiga el enchufe del toma de pared. Luego consulte el capítulo «Algunos problemas» y si no encuentra una solución, llame a un centro de asistencia.
• Los aparatos fuera de uso se deben inutilizar cortando el cable de alimentación y dañando el bloqueo de la puerta.

Para garantizar la eficacia y seguridad de este electrodoméstico:

• Diríjase exclusivamente al Servicio Técnico Oficial del Fabricante.
• Solicite siempre la utilización de recambios originales.

Vista de cerca (cuadro de mandos)

Botón ON-OFF

Lámpara testigo ON-OFF

Manija de apertura de la puerta

Botón de selección de programas

Lámpara indicadora de falta de sal

Lámparas testigo de avance del ciclo y retraso del comienzo

Botón de selección de retraso del comienzo

Botón Start/Reset

Vista de cerca (Interior)

Regulación de la altura del canasto

Canasto inferior

Rociador inferior

Tapa del depósito de sal

Filtro de lavado

Recipiente del detergente y del abrillantador

Características técnicas

Largo cm. 45

Profundidad cm. 60

Altura cm. 85

Capacidad 9 cubiertos normales

Presión agua alimentación 4,3 psi -145 psi- 30 KPa÷ 1MPa (0,3 ÷10 bar)

Tensión de alimentación Véase placa de características

Potencia total absorvida Véase placa de características

Fusible Véase placa de características

Sal .....

La sal

La dureza del agua varía según la localidad. Si en el lavavajilla entrara agua dura, se formarían incrustaciones sobre la vajilla.

Gracias a un descalcificador que utiliza una sal específica para lavavajilla, se eliminan las sales de calcio del agua.

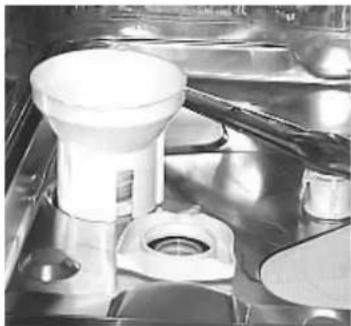

Carga de la sal en el descalcificador

Utilice siempre sal específica para lavavajilla.

El depósito de sal está debajo del canasto inferior y se llena de la siguiente manera:

1. Extraiga el canasto inferior, desenrosque y quite la tapa del depósito.
2. Si está cargando el depósito por primera vez, llénelo de agua.
3. Coloque el embudo suministrado en el equipo base, en el orificio, e introduzca 2 Kg de sal aproximadamente. Es normal que se derrame un poco de agua del depósito.
4. Enrosque nuevamente la tapa con cuidado.

El depósito de sal se debe llenar cuando centellea la luz indicadora de falta de sal "E". Después de cargar la sal por primera vez es normal que la luz piloto de falta de sal permanezca encendida o relampaguee durante 5 ciclos consecutivos.

Atención: Para evitar la formación de herrumbre, se recomienda cargar la sal antes de empezar el ciclo de lavado.

Regulación del consumo de sal

El lavavajilla ofrece la posibilidad de regular el consumo de sal en función de la dureza del agua que se utiliza, para poder, de este modo, optimizar y personalizar el consumo de sal llevándolo al nivel mínimo necesario.

Pueden preguntar el grado de dureza de su agua a la sociedad suministradora de su zona.

Para la regulación, seguir las siguientes instrucciones:

1) Aflojar el tapón del depósito de sal.

2) En el collar del depósito se ha colocado una flecha (ver fig. al lado); si es necesario, girar la flecha desde el signo "_" en sentido antihorario hacia el signo "+" según la dureza del agua de alimentación.

Es aconsejable efectuar la regulación según el siguiente esquema:

Detergente y abrillantador .....

El detergente

Usar solamente detergente específico para lavavajilla. El abastecimiento del detergente se debe realizar antes del comienzo de cada ciclo de lavado respetando las indicaciones suministradas en la “Tabla de ciclos de lavado”. El distribuidor de detergente se encuentra en la parte interna de la puerta.

Carga del detergente

Para abrir la tapa "A" pulse el botón "B". El detergente para el lavado se introduce en las dos cubetas "C" y "D" hasta el borde.

Después de haber vertido el detergente, cierre la tapa presionándola hasta el enganche.

En el comercio se puede encontrar detergente para lavavajilla en pastillas, en ese caso introduzca una pastilla en la cubeta "D" y cierre la tapa.

Atención: para facilitar el enganche de la tapa, antes del cierre, elimine eventuales residuos de detergente caídos en los bordes de la cubeta.

El abrillantador

El abrillantador vuelve su vajilla más brillante porque mejora su secado. El recipiente de abrillantador está ubicado dentro de la puerta, deberá llenarlo cuando vea el recipiente vacío a través de la mirilla “D”.

(Si su lavavajilla posee una luz indicadora de “falta de abrillantador”, deberá llenarlo cuando la misma centellea o se ilumina).

Carga del abrillantador

Para abrir el recipiente es necesario girar en sentido antihorario la tapa «C» y cuando vierta el abrillantador evite que se derrame. Se puede regular la cantidad de producto suministrada, accionando, con un destornillador, el regulador «F» colocado debajo de la tapa “C”. Hay 6 posiciones posibles, normalmente está colocado en la 4.

Importante:

La regulación del suministro del abrillantador permite mejorar el secado.

Si sobre la vajilla lavada quedan gotas de agua o manchas, es necesario girar el regulador hacia los números más altos. Si la vajilla lavada presenta estriaciones blancas, girar el regulador hacia los números más bajos.

Atención

En los negocios, Ud. puede encontrar productos para el lavado de la vajilla que contienen detergente, sal y abrillantador (3 en 1). Si el agua con la que Ud. trabaja es dura o muy dura, le aconsejamos agregar sal en el correspondiente distribuidor, para evitar la formación de estrías blancas en la vajilla o en la cuba.

Agregue el abrillantador en el depósito sólo si el secado de la vajilla no es satisfactorio.

De todos modos, consulte atentamente las instrucciones del fabricante que se encuentran en los envases.

Carga de la vajilla

Antes de disponer la vajilla en los canastos, remueva los residuos de comida más grandes para evitar obstruir los filtros con la consiguiente reducción de la eficacia del lavado.

En el caso en que las ollas y sartenes tuvieran muchas incrustaciones, le aconsejamos colocarlas en remojo hasta que se realice el lavado.

Extraer los canastos para facilitar la operación de carga de la vajilla.

Cómo utilizar el canasto inferior

Le aconsejamos colocar la vajilla más difícil de limpiar en el canasto inferior:

ollas, tapas, platos llanos y hondos, como se indica en las figuras del costado.

Las fuentes y las tapas grandes se colocan preferentemente a los costados del canasto, cuidando de no bloquear la rotación del rociador superior.

- ollas, ensaladeras, etc. deben estar siempre invertidas

- vajillas muy hondas se deben colocar en posición oblicua para permitir que el agua fluya.

- Introduzca los cubiertos en el cesto: los cuchillos y los utensilios con puntas cortantes se deben colocar con las puntas hacia abajo. Colóquelos de modo que no se toquen entre sí. Si el canasto está dotado de inserciones laterales, las cucharitas se colocan singularmente en las correspondientes ranuras (ver la fig. A).

Los cubiertos particularmente largos se ubican en posición horizontal en la parte anterior del canasto superior.

Cómo utilizar el canasto superior

El canasto superior es adecuado para contener vajilla delicada y liviana como vasos, tazas de té y café, platitos, pero también platos, ensaladeras bajas, sartenes y cazuelas bajas, poco sucias.

- Colocar la vajilla liviana de modo que no sea desplazada por los chorros de agua.

Cómo regular el canasto superior

Es posible regular el canasto superior en una posición alta o baja. Para hacerlo, abra las aletas de parada del riel y extraiga el canasto; colóquelo con los rodillos posteriores en posición alta o baja, luego hágalo deslizar a lo largo de las guías hasta hacer entrar también los rodillos anteriores; vuelva a cerrar las aletas para la parada (ver Fig. F).

Ejemplos de carga

Canasto inferior, canasto superior

Funcionamiento de la máquina

Cómo iniciar un programa de lavado

Después de haber efectuado todas las operaciones indicadas en los capítulos precedentes y haber abierto completamente el grifo de agua, pulse el botón ON-OFF "A" ubicado en el cuadro de mandos; la luz testigo "B" se iluminará.

A partir de ese momento, la máquina está encendida y puede elegir el programa de lavado.

Arranque y selección de un programa

Gire la perilla de selección de programas "D", en sentido horario, hasta hacer coincidir la muesca de referencia que está sobre la perilla, con el número o símbolo del ciclo que se desea seleccionar (especialmente en los primeros tiempos, consulte la tabla de programas de la página 57). Si la puerta está cerrada, pulsando el botón Start "R" escuchará una señal sonora y en pocos segundos el programa comenzará.

Lámparas indicadoras de avance del ciclo

El lavavajilla está dotado de 4 lámparas testigo "G" que se iluminan, en sucesión, a medida que la máquina va ejecutando las fases del programa.

Estas fases son:

Anular o modificar un programa en curso.....

Premisa: Puede anular un programa en curso sólo si el mismo ha comenzado hace poco.

Para modificar un programa mantenga presionado el botón RESET "R" durante aproximadamente 5 segundos: escuchará una señal sonora prolongada seguida por 3 breves sonidos. Se apagará la luz testigo "G" y, a partir de ese momento, se anularon todas las selecciones realizadas.

Para seleccionar un nuevo programa, repita las operaciones contenidas en el párrafo "Arranque y selección de un programa".

Atención: la perilla se debe girar en sentido horario desde el programa 1 al programa 5 y en sentido antihorario desde el programa 5 al programa 1.

Si ha olvidado introducir una vajilla...

Es posible interrumpir el ciclo de lavado pulsando el botón ON-OFF, luego introduzca la vajilla y al volver a encender la máquina, el ciclo recomenzará desde el punto en el cual se había interrumpido.

¿Se cortó la luz? ¿Abrió la puerta de la máquina?

El programa se interrumpe y luego se reanuda cuando vuelve la luz o cuando se cierra la puerta.

Al finalizar el lavado....

El final del ciclo está indicado por 2 breves señales sonoras y por el centelleo de la luz testigo correspondiente al secado.

• Apague la máquina pulsando el botón "A". • Cierre el grifo de agua.
• Espere algunos minutos antes de extraer la vajilla: si espera sólo un poquito, con el vapor se secan mejor.
• Vacíe primero el cesto inferior.

Advertencia: cuando abra la puerta del lavavajilla, si el ciclo de lavado aún continúa o recién ha terminado, tenga cuidado con el vapor caliente que sale, ¡se podría quemar!

Decide Ud. cuándo comenzar.

Ya ha cargado el lavavajilla, antes de seleccionar el programa más adecuado, puede elegir también cuándo hacerlo comenzar.

Pulse la tecla "H" para postergar el comienzo del ciclo de lavado en 12, 9, 6 o 3 horas. En cada presión, escuchará una breve señal sonora y verá encenderse la luz testigo "G" correspondiente al retraso seleccionado.

Ahora puede elegir el programa que desee y después de la señal sonora, comenzará la cuenta al revés, del tiempo de espera.

Si, por ejemplo, ha seleccionado un retraso de 12 horas, después de haber elegido el programa verá centellear la luz testigo de 12 horas, luego irán centelleando las otras luces testigo hasta que se cumpla el retraso programado. Sabrá siempre con sólo una mirada en qué punto está la cuenta al revés.

Doble función de las luces testigo "G"

1) centellean como consecuencia del retraso del comienzo: le recuerdan que ha seleccionado el comienzo retardado

2) permanecen encendidas sin centellear debajo del símbolo de la fase:

significa que el programa ha comenzado y está desarrollando la fase indicada por dicho símbolo.

¿Ha cambiado de idea?

Si cambia de idea, puede seleccionar un retraso del comienzo inferior: pulse el botón "H" para seleccionarlo. No es necesario reiniciar el programa.

Si, en cambio, desea anular el retraso seleccionado y desea hacer comenzar inmediatamente el programa, pulse el botón

"H" varias veces hasta que el ciclo comience y la luz testigo "G" se encienda como consecuencia del comienzo del programa.

Tabla de programas

Lavando en lavavajilla tendrá la garantía de un ambiente higiénico y de una limpieza más segura.

Programa	Indicaciones para la elección de los programas	Descripción del ciclo	Detergente prelavado + lavado	Abrillantador	Duración del programa (tolerancia ±10%)
1) Lavado Normal	Vaja ydas normalmente sucias. Ciclo estándar diario.	Lavado a 60°C Enjuague frío. Aclarado caliente a 70°C Secado	27 gr.	*	93'
2) Eco	Programa para un lavado ecológico, de bajo consumo energético, adecuado para vajilla y ollas normalmente sucias.	2 prelavados con agua fría, Lavado a 50°C Aclarado caliente a 65°C Secado	3+24 gr.	*	145'
3) Lavado Rápido-Secado	Ciclo económico y veloz para vajilla poco sucia, a utilizar inmediatamente después del uso.	Breve lavado a 47°C. Aclarado caliente a 65°C Secado	20 gr.	*	40'
4) Remojo	Lavado preliminar de de ollas y vajilla a la espera de completar la carga en la sucesiva comida.	Breve lavado frío para impedir que los residuos de comida se sequen sobre la vajilla.			12'
5) Lavado Enérgico	Vaja ydas muy sucias (no usar para piezas delicadas).	Prelavado con agua caliente a 40°C. Lavado a 65°C. 2 enjuagues con agua fría. Enjuague caliente a 65°C Secado.	3+24 gr.	*	120'

Consejos para ahorrar

• Si es posible, es importante hacer funcionar el lavavajilla a plena carga para optimizar los consumos; para evitar que mientras tanto se formen malos olores e incrustaciones, se puede utilizar el ciclo de remojo.
• Elija el programa adecuado: la elección del programa depende del tipo de vajilla que se debe lavar y de su grado de suciedad.
• Dosificar la cantidad justa de detergente: si se excede la cantidad de detergente no se obtendrá una vajilla más limpia, sino solamente un mayor impacto ambiental.
• Es inútil enjuagar la vajilla antes de colocarla en la máquina.

Cómo mantener en buenas condiciones el lavavajilla

Después de cada lavado

Después de cada lavado, cierre el grifo de agua y deje entreabierta la puerta de modo que no restañen ni la humedad ni los malos olores.

Desconectar el aparato

Antes de realizar cualquier limpieza o mantenimiento, desconecte siempre el aparato del toma: no se corre ningún peligro.

Nada de solventes ni abrasivos

Para limpiar el exterior y las partes de goma del lavavajilla no es necesario usar ni solventes ni abrasivos, sino solamente un paño embebido en agua tibia y jabón.

Para eliminar eventuales manchas sobre la superficie de la cuba, utilizar un paño embebido en agua y un poco de vinagre blanco o un producto específico para la limpieza del lavavajilla.

Si vamos de vacaciones

Cuando se va de vacaciones, es aconsejable hacer un lavado con el lavavajilla vacío, luego desconectar el aparato, cerrar el grifo de entrada de agua y dejar entreabierta la puerta: las juntas durarán más tiempo y en su interior no se formarán olores desagradables.

En caso de traslado

En caso de traslado, mientras sea posible, mantenga el aparato en posición vertical; si fuera necesario, inclínelo sobre la parte posterior.

Las juntas.

Uno de los factores responsables del restaño de olores en el interior del lavavajilla son los residuos de comida que permanecen en las juntas. Será suficiente limpiarlas periódicamente con una esponja humedecida.

Limpieza y mantenimientos particulares

El grupo filtrante

Si desea obtener siempre buenos resultados de lavado, es necesario limpiar el grupo filtrante.

te.

Se eliminan los residuos de comida del agua de lavado y se vuelve a poner en circulación perfectamente filtrada. Por ello, después de cada lavado, es mejor eliminar los residuos más grandes que encuentre retenidos en el

cartucho "C" y en el filtro semicircular A; para extraerlos tire del mango del cartucho hacia arriba. Bastará enjuagarlos bajo el agua corriente.

Una vez por mes es necesario limpiar cuidadosamente todo el grupo filtrante: cartucho C + filtro semicircular A + filtro cilíndrico B. El filtro “B” se extrae girándolo en sentido antihorario.

Para la limpieza puede utilizar un cepillo no metálico

.Vuelva a colocar juntas las piezas (como se indica en la figura) y vuelva a introducir el grupo en el lavavajilla. Colóquelo en su alojamiento ejerciendo una presión hacia abajo.

El lavavajilla no se debe utilizar sin filtros. Si no introduce

correctamente los filtros se reducirá la eficacia del lavado, e incluso se podría dañar el lavavajilla.

Limpieza de los brazos rociadores

Puede suceder que algunos residuos de comida se peguen en los brazos rociadores obstruyendo los orificios; controlarlos periódicamente y limpiarlos (ver Vista de cerca (interior) letras F - I).

Limpieza del filtro de entrada de agua

Limpiar periódicamente el filtro entrada de agua (ver Fig. 2 capítulo "Instalación") colocado a la salida del grifo. Después de haber cerrado el grifo, desenroscar la extremidad del tubo de carga de agua, extraer el filtro y limpiarlo delicadamente bajo un chorro de agua corriente; luego introducir nuevamente el filtro y volver a enroscar el tubo.

Algunos problemas

Puede suceder que el lavavajilla no funcione o no funcione bien. Antes de llamar a la asistencia, veamos juntos que se puede hacer: es posible que se haya olvidado de presionar alguna tecla o no haya hecho, por distracción, una maniobra necesaria para que la máquina funcione.

El lavavajilla no arranca

Controlar si:

el enchufe está bien introducido en el toma, hay corriente en la casa, la puerta está bien cerrada, el pulsador de encendido-apagado está en la posición «ON», el grifo está abierto.

El lavavajilla no carga agua

Controlar si:

el grifo está abierto y bien conectado al tubo, falta agua en la casa o no llega con suficiente presión, el tubo está plegado, el filtro del tubo de alimentación de agua está obstruido.

La vajilla no está limpia

¿Ha colocado la dosis justa de detergente?

¿El programa de lavado seleccionado es el adecuado para la vajilla que ha cargado?

¿El filtro y el microfiltro están limpios?

¿Los rociadores están libres?

El lavavajillas no descarga

Controlar si:

el tubo de descarga está plegado.

Sobre la vajilla quedan depósitos calcáreos o una pátina blanca

Controlar si:

la tapa del depósito de sal está bien cerrada, la dosificación de abrillantador está bien regulada.

Mensajes de error.

Su lavavajillas está dotado de un sistema de seguridad capaz de

detectar eventuales anomalías de funcionamiento. Dichas anomalías están indicadas por una o dos luces testigo "G" centelleantes con frecuencia rápida.

Después de haber anotado cuáles luces testigo centellean, apague la máquina y llame a la asistencia técnica.

Alarma por grifo cerrado

Si se ha olvidado de abrir el grifo de agua, su máquina se lo indica durante algunos minutos con breves señales sonoras. Abra el grifo y verá que la máquina, después de algunos minutos, vuelve a funcionar. Si Ud. no está presente cuando se emiten los sonidos, la máquina se bloquea y las luces testigo 2 y 3 (lavado y aclarados) centellean con frecuencia rápida. Apáguela con el botón On-Off, abra el grifo de agua y después de haber esperado aproximadamente 20 segundos, vuelva a encender la máquina; repita las operaciones de programación.

Alarma por filtros atascados

Si la máquina está bloqueada y centellean con frecuencia rápida las luces testigo 1 (prelavado) y 3 (aclarados) significa que el filtro está atascado por residuos de comidas. Apague la máquina, limpie cuidadosamente el filtro y después de haberlo colocado en su lugar, vuelva a encender la máquina. Repita las operaciones de programación.

Alarma por avería en la electroválvula de carga de agua.

Si centellea con frecuencia rápida la luz testigo 2 (lavado) APAGUE Y VUELVA A ENCENDER el lavavajilla después de un minuto. Si la alarma permanece, primero cierre el grifo de agua para evitar inundaciones, luego desconecte el aparato y llame a la asistencia técnica.

Si no obstante todos los controles, el lavavajilla no funciona y el inconveniente por Ud. encontrado, permanece, llame al centro de asistencia autorizado más cercano, comunicando la siguiente información.

- el tipo de avería

- la sigla del modelo (Mod. ...) y el número de serie (S/N ...) indicados en la chapa aplicada en la parte lateral de la contrapuerta.

No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales.

Instalación

Ubicación

Ubicar la máquina en el lugar previamente elegido. La máquina se puede hacer adherir, con los costados o con la parte posterior, a los muebles adyacentes o a la pared. El lavavajilla posee tubos para la alimentación y para la descarga de agua que se pueden orientar hacia la derecha o hacia la izquierda para permitir una adecuada instalación.

Este modelo de lavavajilla se puede empotrar debajo de una encimera continua, por lo tanto, se suministra con el aparato, un kit de montaje que incluye una hoja de instrucciones.

Nivelación

Una vez colocada la máquina, accionar los pies atornillándolos y desatornillándolos a los fines de regular, si es necesario, la altura de la máquina y nivelarla de modo que se encuentre horizontal; de todos modos, nunca debe estar inclinada más de 2°.

Una buena nivelación asegurará el correcto funcionamiento del lavavajilla.

Conexión a la toma de agua fría

La conexión del electrodoméstico a la red de agua se debe realizar exclusivamente con el tubo de carga suministrado con el aparato, no utilice tubos diferentes. En caso de sustitución utilice sólo repuestos originales.

Conecte el tubo de carga a una toma de agua fría con boca roscada de 3/4 gas, interponiendo entre ellos el filtro suministrado con el aparato y teniendo cuidado de enroscarlo estrechamente al grifo (ver fig. 2).

Si los tubos de agua son nuevos o permanecieron inactivos durante mucho tiempo, antes de realizar la conexión, verifique, haciéndola correr, que el agua se vuelva límpida y no contenga impurezas. Sin esta precaución, existe el riesgo de que el lugar por donde entra el agua se tape, dañando su lavavajilla.

Conexión a la toma de agua caliente

La máquina puede ser alimentada con agua caliente de la red (instalación central, termosifones) que no supere los 60°C de temperatura.

En este caso el tiempo de lavado disminuirá unos 15 minutos aproximadamente y la eficacia del lavado se reducirá levemente.

La conexión se debe realizar a la toma de agua caliente de la misma manera descripta para la conexión a la toma de agua fría.

Conexión al tubo de descarga

Introduzca el tubo de descarga en una tubería de descarga que tenga un diámetro mínimo de 4 cm. o apóyelo en el lavamanos. Evite estrangulaciones o curvas excesivas. Puede

ubicarlo de modo óptimo utilizando un codo especial de plástico suministrado con la máquina (ver la figura). La parte del tubo marcada con la letra A debe estar a una altura comprendida entre 40 y 100 cm.

El tubo no debe estar sumergido en agua.

Atención: el especial codo de plástico se debe fijar firmemente a la pared para evitar que el tubo de descarga se mueva y vierta el agua fuera de la descarga.

Conexión eléctrica

Introducir el enchufe en un toma de corriente que posea una eficiente conexión a tierra (la puesta a tierra de la instalación es una garantía de seguridad prevista por la ley), después de haber verificado que los valores de tensión y de frecuencia de la red correspondan a aquellos indicados en la chapa situada en la contrapuerta inoxidable de la máquina, y que la instalación eléctrica a la cual la misma se conecta sea compatible con la corriente máxima indicada en dicha chapa. Si el toma de corriente al cual se conecta la máquina no se corresponde con el enchufe, sustituirlo con uno adecuado, antes que utilizar adaptadores o derivadores ya que los mismos podrían provocar calentamientos o quemaduras.

En caso de cable de alimentación estropeado, se recomienda contactar exclusivamente los Centros de Asistencia Técnica autorizados para la sustitución.

Luz indicadora de falta de sal

Distribuidor superior

Distribuidor inferior

Tapa recipiente sal

Filtro lavado

Nada de solventes ni abrasivos

El conjunto de filtros

El tubo de desagüe está doblado.
