GAS COOKTOP INSTALLATION INSTRUCTIONS

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADOS POR UN INSTALADOR CALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉCTRICO LOCAL.

LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS

FRIGIDAIRE FFGC3015LB - INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS - 1

FRIGIDAIRE FFGC3015LB - INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS - 2

ADVERTENCIA Si la información contenida en este manual no es seguida exactamente, puede ocurrir un incendio o explosión causando daños materiales, lesión personal o la muerte.

PARA SU SEGURIDAD:

— No almacene ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de éste o de cualquier otro artefacto.
— QUE DEBE HACER SI PERCIBE OLOR A GAS:

  • No trate de encender ningún artefacto.
  • No toque ningún interruptor eléctrico; no use ningún teléfono en su edificio.
  • Llame a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
  • Si no logra comunicarse con su proveedor de gas, llame al departamento de bomberos.
    — La instalación y el servicio de mantenimiento deben ser efectuados por un instalador calificado, la agencia de servicio o el proveedor de gas.

Refierase a su placa de serie para la certificación de la agencia aplicable

Aparatos Instalados en el estado de Massachusetts;

Este Aparato sólo puede ser instalado en el estado de Massachusetts por un plomero o ajustados de gas licenciado de Massachusetts.

Este aparato se debe instalar con un largo conector flexible de gas de tres (3) pies/36 pulgadas.

Una válvula manual de gas de tipo manija de forma de "T" se debe instalar en la línea del suministro de gas de este aparato.

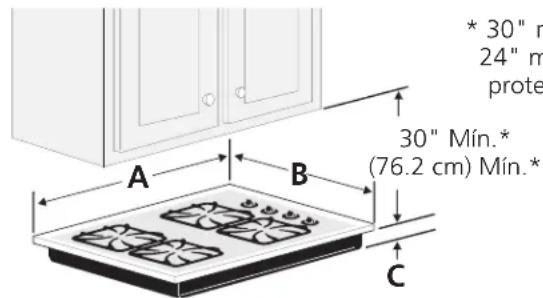

Dimensiones de la plancha de cocinar a gas
30" m 24" m prote 30" Mín.* (76.2 cm) Mín.* A B C

Dimensiones del hueco para la plancha de cocinar a gas
FRIGIDAIRE FFGC3015LB - Aparatos Instalados en el estado de Massachusetts; - 2

Todas las dimensiones se dan en pulgadas (cm).
* La dimensión F esté por debajo de la plancha de cocinar para la conexión de la línea de suministro de gas.

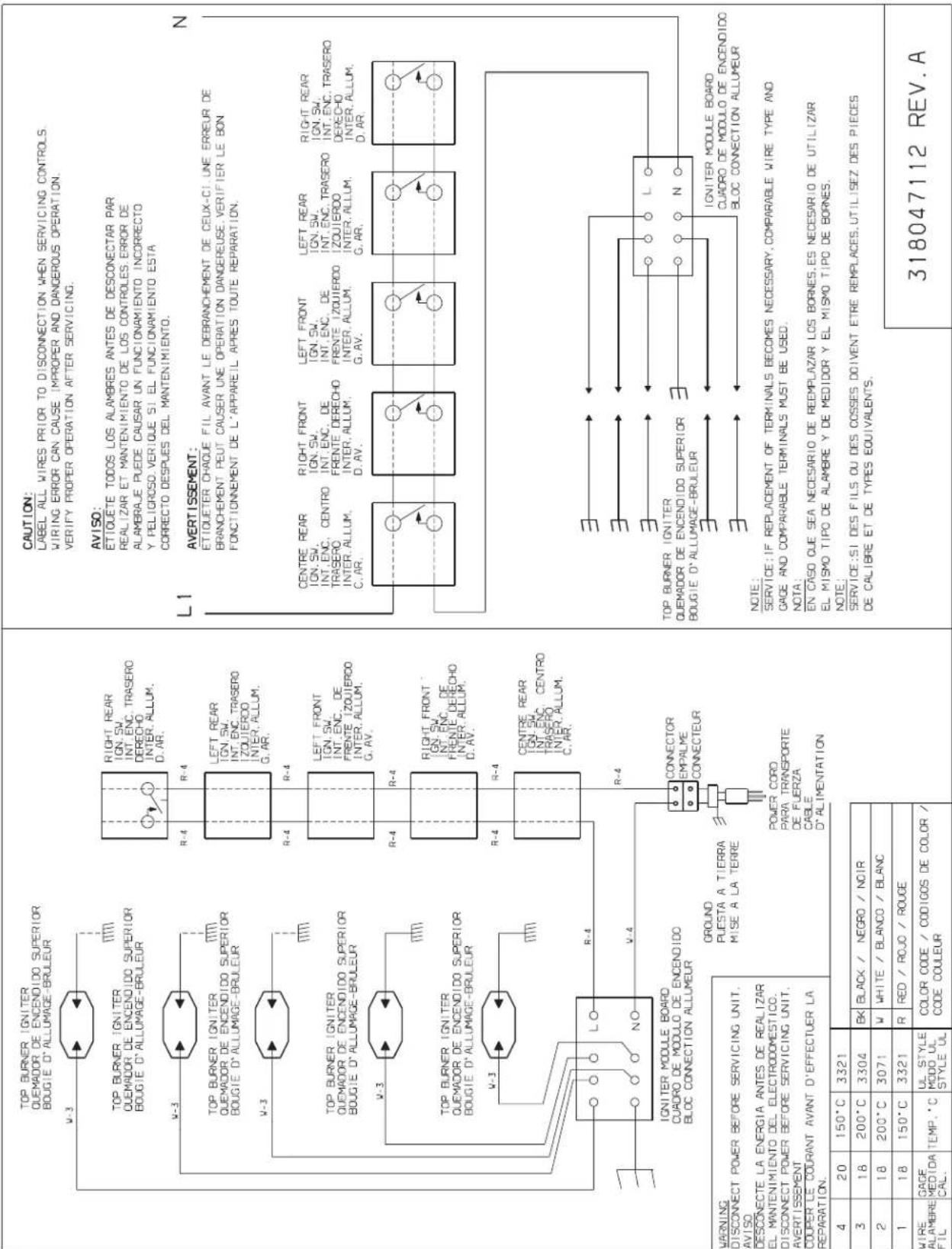

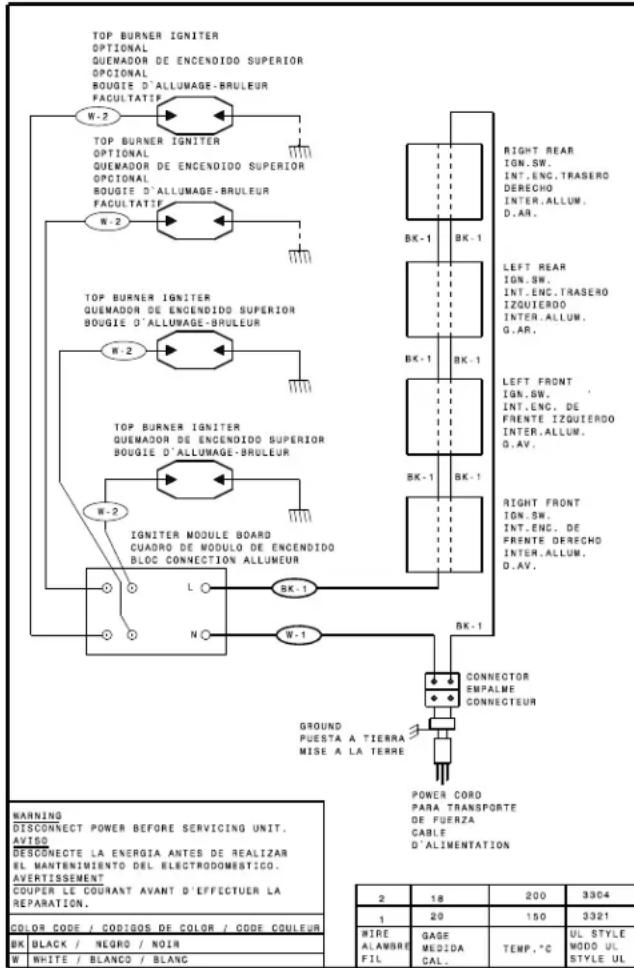

NOTA: Se adjunta los diagramas de cables de esta plancha de cocinar con el libreta.
Solamente algunos modelos están disponibles en Canadá.

Español – páginas 9-15

Français – pages 16-23

Diagrama de la instalación alámbrica - pages 23-24

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

Notas importantes para el instalador:

  1. Lea todas las instrucciones de instalación antes de realizar la instalación de la plancha de cocinar.
  2. Retire todos los artículos de embalaje antes de realizar las conexiones eléctricas a la plancha de cocinar.
  3. Observe todos los códigos o reglamentos estatales
  4. Asegúrese que el consumidor tenga estas instrucciones.
  5. NOTA: Para la utilización a más de 2 000 pies de altura, la potencia del aparato deberá ser reducida de 4 por ciento a cada 1 000 pies adicionales.

Notas importantes para el consumidor

Guarde todas las instrucciones con su manual del usuario para futuras referencias.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

La instalación de esta plancha de cocinar debe realizarse en conformidad con los códigos locales o, si estos no existen, con el National Fuel Gas Code ANSI Z223.1 - última edición en los Estados Unidos, o en Canada, con el Canadian Fuel Gas Code, CAN/CGA B149 y CAN/CGA B149.2.

El diseño de esta plancha de cocinar cuenta con la aprobación de la American Gas Association (A.G.A.). Al igual que todos los artefactos a gas que generan calor, deben seguirse ciertas medidas de seguridad. Vienen con el Manual del Usuario. Lea atentamente el manual.

  • No se deben usar cortinas de aire ni ninguna otra campana de ventilación superior que sople aire hacia abajo sobre la estufa a gas a menos que la campana de ventilación y la estufa hayan sido diseñadas, probadas y certificadas por un laboratorio de pruebas independiente para el uso combinado de la una con la otra.
  • Asegúrese que la plancha de cocinar sea instalada y puesta a tierra correctamente por un instalador o técnico calificado.
  • La plancha de cocinar debe conectarse eléctricamente a tierra de acuerdo con los códigos locales o, de no existir, con el código eléctrico ANSI/NFPA No. 70 - última edición en los Estados Unidos, or in Canada, con el Canadian Electrical Code, CSA C22.1 Parte 1.
  • Los quemadores pueden encenderse manualmente durante una interrupción del suministro eléctrico. Para encender un quemador, mantenga un fósforo encendido en el extremo del quemador, luego gire suavemente la perilla hasta LITE (encendido). Tenga cuidado al encender los quemadores en forma manual.
  • No deje artículos que interesan los niños en los armarios que están sobre la la plancha de cocinar. Les podría causar quemaduras graves si intentan subirse para alcanzarlos.
  • Para eliminar el riesgo de extender por encima de los quemadores superiores, debería evitar el espacio de almacenamiento del armario, localizado por encima de estos quemadores
  • Gradue el tamaño de la llama de modo que no sobrepase el borde del utensilio de cocina. Demasiada llama es peligrosa.
  • No utilice jamás la cocina como calefactor. El uso prolongado de la cocina sin la ventilación adecuada puede ser peligroso.
  • Mantenga el área cerca de este artefacto o de cualquier otro artefacto despejada de sustancias combustibles, gasolina y otros líquidos inflamables. Se puede ocurrir incendios o explosiones.

ADVERTENCIA El suministro eléctrico a la plancha de cocinar debe de ser cerrado durante las conexiones a la línea. De lo contrario se puede resultar lesiones graves o la muerte.

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

30" (76.2 cm) Mínimo entre la parte superior de la plataforma de la plancha de cocinar y el fondo de una madera non protegida o armario metálico.
24" (61 cm) mín. cuando de la parte inferior del armario de madera o metal está protegida por una placa cortafuego retardante de llama de no menos de 1/8" (0.3 cm), cubierta con una lámina de acero MSG no inferior al No. 28, de acero inoxidable de 0.015" (0.03 cm), aluminio de 0.024" (0.06 cm) o cobre de 0.020" (0.05 cm).
Dimensiones L este espacio mínimo desde el borde de la plancha de cocinar y el almacenamiento de combustible.
Dimensiones J este espacio mínimo desde el borde de la plancha de cocinar y el almacenamiento de combustible.
No es posible utilizar cajones con esta plancha de cocinar porqué la caja de empalme se extiende de 3" (7.6 cm) por encima de la superficie del mostrador.
PRECAUCION Para eliminar el riesgo de alargar sobre los unidades en calentamiento de la superficie, debería evitarse el espacio de almacenamiento del armario, ubicado sobre las unidades de la superficie. Si se cuenta con este espacio, se puede disminuir el peligro instalando una cubierta de cocina que se extienda horizontalmente en 5" (12.7 cm) mínimo por sobre la parte inferior delantera en los armarios.

MODELO J K L
30" Modelos 6""(15.2 cm) 1 34 "(3.8 cm) 4"(10.2 cm)
36" Modelos 3""(7.6 cm) 3 34 "(9.5 cm) 5"(12.7 cm)

Figura 2 – DESEÑO DEL ARMARIO

Típica instalación de un horno eléctrico empotrado con una plancha de cocinar por encima

Sólo ciertos modelos de tapas de cocina se pueden instalar sobre ciertos modelos de hornos eléctricos empotrados. Las tapas de cocina y los hornos empotrados se mencionan por su número de identificación MFG ID y código de producto (ver la planilla que se incluye en el paquete de literatura y las instrucciones de instalación de la cocina donde están detalladas las dimensiones).

Los paneles de relleno laterales del gabinete son necesarios para aislar la unidad de los gabinetes adyacentes. La altura del relleno lateral del gabinete debe permitir la instalación de modelos de tapas de cocina aprobados.

ADVERTENCIA

Para reducir el riesgo de lesiones personales y inclinación del horno de pared, éste debe asegurarse a los gabinetes mediante soportes de montaje.

208/240 caja de empalme para hornos de pared

de modelos de tapas de cocina aprobados. Approx. 3" (7.5 cm) 36" Min. (91.4 cm) Min. G H F Instale contrachapado de 3/4" (1.9 cm) sobre dos correderas, nivelado con la parrilla inferior. La base debe poder sostener 150 libras (68 kg) para los modelos 27" y 200 libras (90 kg) para los modelos 30". Corte una abertura de 9" X 9"(23 cm X 23 cm) (mínimo) en el fondo del contrachapado, a 2" (5 cm) del lado izquierdo del panel llenador, para poder encaminar el cable a la caja de empalme. 4 1/2" Max.* (11.5 cm)

Instale contrachapado de 3/4" (1.9 cm) sobre dos correderas, nivelado con la parrilla inferior. La base debe poder sostener 150 libras (68 kg) para los modelos 27" y 200 libras (90 kg) para los modelos 30".

Corte una abertura de 9" X 9"(23 cm X 23 cm) (mínimo) en el fondo del contrachapado, a 2" (5 cm) del lado izquierdo del panel llenador, para poder encaminar el cable a la caja de empalme.

* Si no se instala ninguna tapa de cocina directamente sobre la unidad del horno, se permite un espacio máximo de 5" (12,7 cm) sobre el piso.

DIMENSIONES DE ABERTURA (PULGADAS (CM))
HORNO DE PAREDF. ANCHURA G. PROFUNDIDAD H. ALTURA
Min. Máx.Min.Min.Máx.
27" (68.6) 2418" (63.1) 2514" (64.1) 2312" (59.7) 2714" (69.2) 2812" (72.4)
30" (76.2) 2812" (72.4)29" (73.7) 2312" (59.7) 2714" (69.2) 2812" (72.4)

Instalación típica de la plancha de cocinar a gas por encima de un horno eléctrico empotrado instalado debajo del mostrador
18" (45.7 cm) Máx. PLANCHA DE COCINAR Tubo múltiple 5" (12.7 cm) 6½" (13.5 cm) Mín. Unión Conector flexible Unión Lado derecho del armario Unión 120V/60Hz Toma de corriente a tierra regulador de presión Cabinet sides or filler panel Válvula de cierre manual (Debe de ser accesible para el func- ciona-miento de la válvula de cierre ) Armario del horno de pared

1. Ubicación de la toma de corriente de la pared

NOTA: Si no existe una toma de corriente, contacte a un electricista calificado para realizar la instalación.

12" (30.5cm) 8" (20.3cm) 10" (25.4cm) Área recomendada la toma de corriente a tierra de 120V en la pared posterior. 22" (55.9 cm) CL del aparato CL del aparato Figura 3

2. Instalación

Introduzca la plancha de cocinar dentro de la abertura.

NOTA: Después de haber introducir la plancha de cocinar dentro de la abertura asegúrese que el artefacto está soportado por la base metálica que rodea la parte superior de la caja del quemador. La plancha de cocinar no debe apoyarse contra la parte superior. Evite cortar un agujero demasiado grande en el mostrador.

3. Información para sujetar el aparato

Una vez que el aparato está instalado en la apertura del mostrador, se tiene que sujetar como se indica.

Para ajustar el aparato, inserte la consola de escuadra, con el lado desviado, en las ranuras en cada lado del aparato. El tornillo de orejas debe entonces de pasar a través del soporte y hasta la parte de abajo del mostrador. Apriételo hasta que el aparato se quede ajustado.

Plancha de cocinar Mostrador Consola de escuadra Tornillo de orejas Figura 4

4. Provea un adecuado suministro de gas

Esta plancha de cocinar está diseñada para utilizar gas natural de 4" (10.2 cm) de presión múltiple solamente.

Se conecta un regulador de presión en serie al múltiple de la plancha de cocinar y debe permanecer en serie con la línea de suministro de gas.

Para que manejo correcto, la presión de entrada máxima hacia el regulador no debe exceder 14" (35.6 cm) de presión de la columna de agua.

Para controlar el regulador, la presión de entrada debe ser de al menos 1" (2.5 cm) (o 2.5 Kpa) mayor que el ajuste de la presión del múltiple del regulador. El regulador se ajusta a 4" (10.2 cm) de la presión del múltiple, la presión de entrada debe de ser de al menos 5" (12.7 cm).

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

La línea de suministro de gas por el plancha de cocinar debería tener un tubo de 12 " (1.3 cm) o de 34 " (1.9 cm).

5. Conversión de gas propano/licuado

Esta plancha de cocinar ha sido diseñada para utilizar gas natural o gas propano. Ha sido fijada en la fábrica para utilizarse con gas natural.

Si desea hacer la conversión para utilizar el gas propano, use las piezas con orificios fijados provistos en el paquete del manual de instrucciones para la instalación en el paquete escrito "PARA LA CONVERSIÓN EN GAS PROPANO". Siga las instrucciones que están con los orificios.

Para hacer la conversión del gas natural al gas propano, es necesario utilizar el servicio de un técnico calificado, in acuerdo con las instrucciones del fabricante y todos los códigos y reglamentos reguladores. Si todas las instrucciones no son observadas, se puede ocurrir severos lesiones o daños materiales. La agencia calificada que hace el trabajo asuma la responsabilidad para la conversión.

PRECAUCION Si la conversión apropiada no esta observada, se puede ocurrir severos lesiones o daños materiales.

Importante: Retire todos los artículos de embalaje y folletos de la cocina antes de realizar las conexiones de gas y eléctricas a la cocina.

6. Instalación del regulador de presión

Instale el regulador de presión con la flecha del regulador apuntando hacia la unidad en una posición que permita alcanzar la tapa de entrada.

PRECAUCION No ajuste demasiado la conexión. El regular está fundida a presión. Al ajustar demasiado se puede romper el regulador causando una fuga de gas y un posible incendio o explosión.

Monte el conector flexible del tubo del suministro de gas al regulador de presión en funcionamiento: 1- válvula de cierre manual, 2- boquilla de ½", 3- adaptador de ½", conector flexible, 4- adaptador de ½", 5- boquilla de ½", 6- regulador de presión.

FRIGIDAIRE FFGC3015LB - Instalación del regulador de presión - 1

Figura 5

Utilice un compuesto de tubo articulado para uso de gas natural y propano para sellar todas las conexiones de gas. Si se utilizan conectores flexibles, asegúrese que los conectores no están torcidos.

El tubo de suministro de gas debería incluir una válvula de cierre certificada. Esta válvula debería estar ubicada en la misma habitación de la plancha de cocinar y debería estar en un lugar que permita una abertura y cierre fáciles. No bloquee las entradas de la válvula de cierre. La válvula sirve para abrir o cerrar el paso del gas al artefacto.

Abra la válvula de cierre en el tubo de suministro de gas. Espere unos minutos para que el gas pase a través del tubo de gas.

Al artefacto Válvula de cierre Figura 6 A la línea de gas

Verifique si hay fugas. Para verificar si hay fugas en el electrodoméstico, la verificación debe de ser realizada según las instrucciones del fabricante. Luego de conectar la cocina al gas, verifique el sistema con un manómetro. Si no cuenta con éste instrumento, dé la vuelta al suministro de gas de la cocina y utilice un detector de fugas líquidas (o agua y jabón) en todas las articulaciones y conexiones para verificar si existen fugas.

ADVERTENCIA No use ningún tipo de llama para verificar si hay fugas de gas. Verifique si hay fugas con una llama puede ocasionar incendio o explosión.

Ajuste todas las conexiones en caso que sea necesario, para evitar fugas de gas en la cocina o en el tubo de suministro de gas.

Verifique la alineación de las válvulas luego de conectar la plancha de cocinar al suministro de gas para asegurar que no se ha movido la válvula del múltiple de la plancha de cocinar.

Desconecte la cocina y su válvula de cierre individual del sistema de tubería del suministro de gas durante cualquier ensayo de presión del sistema en ensayos de presión superiores a 1/2 psig (3.5 kPa o 14" columna de agua).

Aparte la cocina del sistema de tubería del suministro de gas cierrando su válvula de cierre individual manual, durante cualquier ensayo de presión del sistema de suministro de gas en ensayos iguales o inferiores a 1/2 psig (3.5 kPa o 14" columna de agua).

7. Conexión Eléctrica

Requerimientos eléctricos:

Un circuito derivado conectado correctamente a tierra de 120 voltios, 60 Herz protegido por un interruptor automático de 15 amp o un fusible de retardo. No utilice un cable flexible de extensión en esta plancha de cocinar.

IMPORTANTE Por favor, lea atentamente.

Como medida de seguridad personal, esté artefacto debe conectarse a tierra correctamente.

El cable de encendido de este artefacto incluye un enchufe de tres patas (a tierra) que calza con un enchufe de pared de tres patas de conexión a tierra (ver Figura 7) para disminuir la posibilidad de peligro de choques eléctricos desde el artefacto.

Un electricista calificado debe verificar el enchufe de pared y el circuito para asegurar que el enchufe está conectado a tierra correctamente.

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

Método Preferido

Enchufe de pared a tierra

No debe, bajo ninguna circunstancia cortar o retirar la tercera pata del cable de encendido Cable o con en

Cable de encendido con enchufe de tres patas a tierra

Figura 7

En caso de encontrarse con un enchufe de pared de dos patas, es la personal responsabilidad y la obligación del consumidor reemplazarlo por el enchufe de pared a tierra de tres patas correspondiente.

No debe, bajo ninguna circunstancia cortar o retirar la ter- cera pata (tierra) del cable de encendido

PRECAUCION

Desconecte el cable del suministro eléctrico

del enchufe de pared antes de reparar la plancha de cocinar.

8. Verifique la operación

Refiera al Manual del Usuario que viene con la plancha de cocinar para las instrucciones de funcionamiento y el mantenimiento y la limpieza de su plancha de cocinar.

No toque a los quemadores. Pueden estar suficientemente calientes par causar quemaduras.

  1. Quitar las cintas de los quemadores.
  2. Abre el suministro eléctrico y la válvula de cierre principal del gas.
  3. Verifique los dispositivos de encendido

La manipulación de los dispositivos de encendido eléctrico debería verificarse tras haber revisado detenidamente la plancha de cocinar y los conectores del tubo del suministro de fugas y tras haber conectado la plancha de cocinar al suministro eléctrico.

Para operar en la superficie del quemador:

A. Presione y gire la perilla de control hasta LITE. Se escuchará a un pequeño ruido. Éste es el ruido producido por el dispositivo de encendido eléctrico cuando enciende el quemador.
B. Una vez que el quemador está encendido, gire hasta obtener el tamaño de la llama deseada. No es necesario ajustar los controles en una marca determinada. Use las marcas como guía y ajuste la llama según se desea.A. Desembale las tapas de los quemadores, los calderos de los quemadores y las bases.

  1. Ajuste bajo ("LO") ara la válvula de los quemadores de superficie (Figura 8)

a. Presione y gire el control hasta la posición LITE para prender los quemadores.
b. Gire rápidamente gire la perilla a la POSICION MAS BAJA.
c. Si el quemador se apaga, reajuste el control a OFF.
d. Retire la perilla del quemador de superficie.
e. Inserte un destornillador fino-aplanado en el orifico del vásta-go de la válvula e inserte en el tornillo ranurado. El tamaño de la llama puede aumentarse o disminuirse dándole vuelta al tornillo. Dé vuelta en sentido opuesto a las manecillas del reloj para aumentar el tamaño de la llama. Dé vuelta en sentido a las manecillas del reloj para disminuir la llama. Ajuste la llama

hasta que usted puede dar vuelta rápidamente a la perilla de la posición LITE a la POSICIÓN MÁS BAJA sin extinguir la llama. La llama debe ser tan pequeña como sea posible sin apagarse.

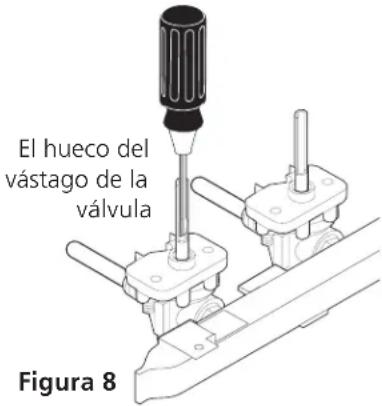

El hueco del vástago de la válvula Figura 8

Nota: El ajuste de la mezcla del aire no se requiere en los quemadores de superficie.

Cuando se han realizado todos los sistemas de conexión

Asegúrese que todos los controlos están en la posición de OFF (apagado).

Asegúrese que el flujo de combustión y ventilación de aire de la cocina no están obstruidos

Modelo y ubicación del número de serie

La placa de número de serie está ubicada en el lado de abajo de la caja de quemadores.

Asegúrese de incluir el modelo, número de serie y el número o letra del lote que se encuentran en la placa, en todo pedido de partes o solicitud de información acerca de su plancha de cocinar.

La placa de número de serie también indica las especificaciones de los quemadores, el tipo de combustible y la presión para la cual fue ajustada la plancha de cocinar en la fábrica.

Antes de llamar al servicio

Lea la sección Lista de Control de Averías en su Manual del Usuario. Esto le podrá ahorrar tiempo y gastos. Esta lista incluye ocurrencias comunes que no son el resultado de defectos de materiales o fabricación de este artefacto.

Lea la garantía y la información sobre el servicio en su Manual del Usuario para obtener el número de teléfono y la dirección del servicio. Por favor llame o escriba si tiene preguntas acerca de su estufa o necesita repuestos.

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L'INSTALLATION ET LE SERVICE. IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES INSPECTEURS LOCAUX. LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR RÉFÉRENCES ULTÉRIEURES.

! AVERTISSEMENT

Español – páginas 9-15

Français – pages 16-23

WIRING DIAGRAM - SCHÉMA DE CÂBLAGE - DIAGRAMA DE LA INSTALACIÓN ALÁMBRICA (30" Gas Cooktop - Plancha de cocinar a gas modelos de 30 pulgadas - Table de cuisson à gaz 30")

TOP BURNER IGNITER OPTIONAL QUEMADOR DE ENCENDIDO SUPERIOR OPCIONAL BOUGIE D'ALLUMAGE-BRULEUR FACULTATIF W-2 TOP BURNER IGNITER OPTIONAL QUEMADOR DE ENCENDIDO SUPERIOR OPCIONAL BOUGIE D'ALLUMAGE-BRULEUR FACULTATIF W-2 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR W-2 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR W-2 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR W-2 IGNITER MODULE BOARD CUADRO DE MÓDULO DE ENCENDIDO BLOC CONNECTION ALLUMEUR L N W-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-K-1 B-MONITOR EWPALME CONNECTEUR GROUND PUESTA A TIERRA MISE A LA TERRE POWER CORD PARA TRANSPORTE DE FUERZA CABLE D'ALIMENTATION WARNING DISCONNECT POWER BEFORE SERVICING UNIT. AVISO DESCONECTE LA ENERGIA ANTES DE REALIZAR EL MANTENIMIENTO DEL ELECTRODOMESTICO. AVERTISSEMENT COUPER LE COUANT AVANT D' EFFECTUER LA REPARATION. COLOR CODE / CODIOS DE COLOR / CODE COULEUR. BK BLACK / NEGRO / NOIR W WHITE / BLANCO / BLANC 2 18 200 3304 1 20 150 3321 MIRE ALAWBRE FIL. GASE MEDIDA CAL. TEMP. °C UL STYLE MODO UL STYLE UL

L1 CAUTION: LABEL ALL WIRES PRIOR TO DISCONNECTION WHEN SERVICING CONTROLS. WIRING ERROR CAN CAUSE IMPROPLR AND DANGEROUS OPERATION. VERIFY PROPER OPERATION AFTER SERVICING. N AVISO: ETIQUETE TODOS LOS ALAMBRES ANTES DE DESCONECTAR PAR REALIZAR ET MANTENIMIENTO DE LOS CONTROLES.ERROR DE ALAMBRAJE PUEDE CAUSAR UN FUNCIONAMIENTO INCORRECTO Y PELIGRISO.VERIQUE SI EL FUNCIONAMIENTO ESTA CORRECTO DESPUES DEL MANTENIMIENTO. AVERTISSEMENT: ETIQUETER CHAQUE FIL AVANT LE DERRANCHEMENT DE CEUX-CI.UNE ERREUR DE BRANCHEMENT PEUT CAUSER UNE OPERATION DANGEREUSE.VERIFIER LE BON FONCTIONNEMENT DE L'APPAREIL APRES TOUTE REPARATION. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE DERECHO INTER.ALLUM. D.AV. LEFT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. G.AV. LEFT REAR IGN.SW. INT.ENC.TRASERO IZQUIERDO INTER.ALLUM. G.AR. RIGHT REAR IGN.SW. INT.ENC.TRASERO DERECHO INTER.ALLUM. D.AR. TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR L N IONITER MODULE BOARD CUADRO DE MODULO DE ENCENDIDO RLOC CONNECTION ALLUMEUR 318047116 REV.A

TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-3 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-3 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-3 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-V TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-3 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-3 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR R-4 RIGHT REAR IGN. SW. INT. ENC. TRASERO DERECHO INTER. ALLUM. D. AR. LEFT REAR IGN. SW. INT. ENC. TRASERO IZQUIERDO INTER. ALLUM. G. AR. RIGHT FRONT IGN. SW. INT. ENC. DE FRENTE IZQUIERDO INTER. ALLUM. G. AV. RIGHT FRONT' IGN. SW. INT. ENC. DE FRENTE DERECHO INTER. ALLUM. D. AV. CENTRE REAR IGN. SW. INT. ENC. CENTRO TRASERO INTER. ALLUM. C. AR. CONNECTOR EMPALME CONNECTEUR POWER CORO PARA TRANSPORTE DE FUEZA CABLE. D'ALIMENTATION CAUTION: LABEL ALL WIRES PRIOR TO DISCONNECTION WHEN SERVICING CONTROLS. WIRING ERROR CAN CAUSE IMPROPER AND DANGEROUS OPERATION. VERIFY PROPER OPERATION AFTER SERVICING. AVISO: ETIQUETE TODOS LOS ALAMBRES ANTES DE DESCONECTAR PAR REALIZAR ET MANTENIMIENTO DE LOS CONTROLES ERROR DE ALAMBRAJE PUEDE CAUSAR UN FUNCIONAMIENTO INCORRECTO Y PELIGROSO VERIQUE SI EL FUNCIONAMIENTO ESTA CORRECTO DESPUES DEL MANTENIMIENTO. AVERTISSEMENT: ETIQUETER CHAQUE FIL AVANT LE DEBRANCHEMENT DE CEUX-CI.UNE ERREUR DE BRANCHEMENT PEUT CAUSER UNE OPERATION DANGEREUSE,VERIFIER LE BON FONCTIONNEMENT DE L'APPAREIL APRES TOUTE REPARATION. CENTRE REAR IGN. SW. INT. ENC. CENTRO TRASERO INTER. ALLUM. C. AR. RIGHT FRONT IGN. SW. INT. ENC. DE FRENTE DERECHO INTER. ALLUM. D. AV. LEFT FRONT IGN. SW. INT. ENC. DE FRENTE IZQUIERDO INTER. ALLUM. G. AV. LEFT REAR IGN. SW. INT. ENC. TRASERO IZQUIERDO INTER. ALLUM. G. AR. RIGHT REAR IGN. SW. INT. ENC. TRASERO DERECHO INTER. ALLUM. D. AR. TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR L1 N TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR NOTE: SERVICE: IF REPLACEMENT OF TERMINALS BECOMES NECESSARY,COMPARABLE WIRE TYPE AND GAGE AND COMPARABLE TERMINALS MUST BE USED. NOTA: EN CASO QUE SEA NECESARIO DE REEMPLAZAR LOS BORNES,ES NECESARIO DE UTILizar EL MISMO TIPO DE ALAMBRE Y DE MEDIDOR Y EL MISMO TIPO DE BORNES. NOTE: SERVICE:SI DES FILS OU DES COSSES DOIVENT ETRE REMPLACES,UTILISEZ DES PIECES DE CALIBRE ET DE TYPES EQUIVALENTS. 318047112 REV.A WARNING DISCONNECT POWER BEFORE SERVICING UNIT, AVISO: DESCONECTE LA ENERGIA ANTES DE REALIZAR EL MANTENIMIENTO DEL ELECTRODOMESTICO. DISCONNECT POWER BEFORE SERVICING UNIT, AVERTISSEMENT COUPER LE COURANT AVANT D'EFFECTUER LA REPARATION. GROUND PLESTA A TIERRA MISE A LA TERRE

Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : FRIGIDAIRE

Modelo : FFGC3015LB

Categoría : Cocina
