FGEW2765PB - Horno FRIGIDAIRE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno empotrado eléctrico
Marca	Frigidaire
Modelo	FGEW2765PB
Dimensiones (An x Al x Pr)	75 x 46 x 74 cm
Peso neto	55 kg
Alimentación eléctrica	240 V, 60 Hz, 30 A
Potencia total	5500 W
Capacidad del horno	113 L
Número de rejillas	5 posiciones
Tipos de cocción	Calor giratorio, convección natural, grill, pirólisis
Programas automáticos	10 preajustes (pasteles, pan, aves, etc.)
Pantalla	Pantalla LCD táctil
Temporizador	Programable hasta 23 h 59 min
Seguridad infantil	Bloqueo de mandos
Limpieza	Pirólisis (autolimpieza por alta temperatura)
Iluminación interior	Lámpara halógena
Puerta	Doble acristalamiento desmontable
Piezas de repuesto disponibles	Resistencias, bombillas, juntas, vidrios, rejillas
Índice de reparabilidad	7.6/10
Clase energética	A+
Consumo anual típico	0.85 kWh/ciclo

Preguntas frecuentes - FGEW2765PB FRIGIDAIRE

¿Cómo usar la función de pirólisis para limpiar el horno?

Para activar la pirólisis, primero retire todas las rejillas y accesorios desmontables. Cierre la puerta, seleccione el modo pirólisis a través de la pantalla táctil y confirme. El horno se calentará a aproximadamente 500°C durante 2 horas, quemando los residuos. Después de enfriar, limpie las cenizas con un paño húmedo.

¿Por qué mi horno no calienta?

Primero verifique que la alimentación eléctrica esté enchufada y que el disyuntor no haya saltado. Asegúrese de que la puerta esté bien cerrada y que el modo de cocción esté seleccionado. Si el problema persiste, puede tratarse de un fusible térmico o una resistencia defectuosa; contacte a un técnico.

¿Cómo ajustar la hora en mi horno Frigidaire FGEW2765PB?

Presione el botón 'Reloj' o 'Configuración' hasta que los números parpadeen. Use las teclas '+' y '-' para ajustar las horas, luego presione nuevamente 'Reloj' para los minutos. Confirme con 'OK'.

¿Qué accesorios se incluyen con el horno?

El horno se entrega con dos rejillas metálicas, una bandeja de horno y una sonda de cocción interior. Los accesorios adicionales como una piedra para pizza se venden por separado.

¿Cómo cambiar la bombilla del horno?

Primero desconecte el aparato. Retire la cubierta de vidrio girando en sentido contrario a las agujas del reloj. Desenrosque la bombilla halógena defectuosa y reemplácela por una nueva del mismo tipo (25 W, 300°C). Vuelva a colocar la cubierta y reconecte.

El horno muestra un código de error 'F9', ¿qué hacer?

El código F9 indica un problema de sonda de temperatura. Intente reiniciar el horno desconectándolo durante 5 minutos. Si el error persiste, contacte al servicio posventa.

¿Cómo usar la sonda de cocción?

Inserte la sonda en la parte más gruesa de la carne. Enchufe el conector en la toma interior del horno. Seleccione el modo de cocción y ajuste la temperatura deseada. El horno emitirá una señal cuando se alcance la temperatura interna.

¿Puedo usar papel de aluminio en el horno?

Sí, pero evite ponerlo en contacto directo con las resistencias. Colóquelo sobre la bandeja de horno o las rejillas. Nunca cubra el fondo del horno, ya que podría obstaculizar la circulación del aire.

¿Cómo mantener las juntas de la puerta?

Limpie regularmente las juntas con un paño suave y agua jabonosa. No use abrasivos. Si la junta está dañada o ya no sella bien, reemplácela por una pieza original.

¿Cuál es la garantía de este horno?

El horno Frigidaire FGEW2765PB tiene una garantía de 2 años en piezas y mano de obra. Para las piezas de repuesto, la disponibilidad está asegurada durante 10 años después del fin de producción.

MANUAL DE USUARIO FGEW2765PB FRIGIDAIRE

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE

ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

ADVERTENCIA PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de este o de cualquier otro artefacto.

El primer paso para su instalación debe de ser el de medir las dimensiones de la apertura y compararlas con las que se indican en el cuadro de dimensiones del hueco de la figura 1.

Posiblemente encontrará que algún trabajo de carpintería será necesario.

Estados Unidos y Canadá

ADVERTENCIA No quite los separadores de los muros laterales del horno empotrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una concentración excesiva de calor que podría resultar en daños por el calor o un incendio.

NOTAS:

1. La base debe poder sostener 150 libras (68 kg) para los modelos 27" y la base debe poder sostener 200 libras (90 kg) para los modelos 30". 1½" (38
2. Deje por lo menos 21" (53.3 cm) de espacio libre para la profundidad de la puerta cuando esta abierta.
3. La dimensión G (profundidad del corte) está primordial para instalar correctamente el horno de pared. Si el adorno del armazón del horno no topa contra el armario, o si escuche un ruido, verifique si la dimensión G está en conformidad con la dimensión requerida.
4. Para un corte de una altura mayor que 28 ^1/4 " (71.8 cm) agregar una cuña de madera de 2" (5 cm) de ancho para lograr la altura apropiada a cada lado del orificio ubicado debajo de los rieles laterales del accesorio.
5. Para un corte de una altura (H) mayor que 28 ^1/4 " (71.8 cm) puede solicitar un ajuste inferior más grande a través de un Centro de Servicio.

Espaciador de Madera de 2" (5 cm) de ancho, si es necesario
* Distancia sugerida desde el suelo es 31" (78.7 cm). La distancia mínima requerida es 4½" (11.4 cm).

Figura 1
Hornos simples de Pared de 27" y 30" (Para hornos dobles, ver la Figura 2)

DIMENSIONES DEL APARATO
MODELO A B C D
Horno de pared 27" (68.6cm)	27 (68.6) 29 (73.7)		24	^5/_8 (62.5) 24	^3/_4 (62.2)
Horno de pared 30" (76.2cm)	30 (76.2) 29 (73.7)		28	^1/_4 (71.8) 24	^3/_4 (62.2)
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
MODELO Mín. Máx.	F G (Mín.)		Mín.	H. Altura estándar (**Otras, vea notas 4 & 5)
				Máx.
Horno de pared 27" (68.6cm)	24^7/_8 (63.2)	25^1/_4 (64.1)	24 (61.0)	27^1/_4 (69.2)	28^1/_4 (71.8)
Horno de pared 30" (76.2cm)	28^1/_2 (72.4)	29 (73.7)	24 (61.0)	27^1/_4 (69.2)	28^1/_4 (71.8)

Todas las dimensiones se dan en pulgadas (cm).

ADVERTENCIA No quite los separadores de los muros laterales del horno empotrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una concentración excesiva de calor que podría resultar en daños por el calor o un incendio.

NOTES:

1. La base debe poder sostener 300 libras (136 kg) para los modelos 27" y la base debe poder sostener 375 libras (170 kg) para los modelos 30".
2. Deje por lo menos 21" (53.3 cm) de espacio libre para la profundidad de la puerta cuando esta abierta.
3. La dimensión G (profundidad del corte) está primordial para instalar correctamente el horno de pared. Si el adorno del armazón del horno no topa contra el armario, o si escuche un ruido, verifique

si la dimensión G está en conformidad con la dimensión requerida.

1. Para un corte de una profundidad mayor que 49^5/_B " (126 cm) agregar una cuña de madera de 2" (5 cm) de ancho para lograr la altura apropiada a cada lado del orificio ubicado debajo de los rieles laterales del accesorio.
2. Para un corte de una altura (H) mayor que 49 ^5/8 " (126 cm) una moldura grande inferior puede ser pedido con su representante.

Figura 2 HORNOS DOBLES DE 27" Y 30" (Para hornos simples, ver la Figura 1)

DIMENSIONES DEL APARATO
MODELO A B C D
Horno de pared 27" (68.6cm)	27 (68.6) 50		^7/_16 (128.1)	24 ^5/_8 (62.5) 24	^3/_4 (62.2)
Horno de pared 30" (76.2cm)	30 (76.2) 50		^7/_16 (128.1)	28 ^1/_4 (71.8) 24	^3/_4 (62.2)
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
MODELO Mín. Máx.	F G (Mín.)		Mín.	H. Altura estándar(**Otras, vea notas 4 & 5)
					Máx.
Horno de pared 27" (68.6cm)	24^7/_8 (63.2)	25^1/_4 (64.1)	24 (61.0)	48^7/_8 (124.1)	49^5/_8 (126)
Horno de pared 30" (76.2cm)	28^1/_2 (72.4)	29 (73.7)	24 (61.0)	48^7/_8 (124.1)	49^5/_8 (126)

Todas las dimensiones se dan en pulgadas (cm).

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

Notas importantes para el instalador

1. Lea todas las instrucciones contenidas en este manual antes de instalar el horno.
2. Saque todo el material usado en el embalaje del compartimiento del horno antes de conectar el suministro eléctrico o de gas a la estufa.
3. Observe todos los códigos y reglamentos pertinentes.
4. Deje estas instrucciones con el consumidor.
5. La puerta del horno se puede retirar para facilitar la instalación.
6. ESTE HORNO NO ESTÁ APROBADO PARA LA INSTALACIÓN APILABLE O DE LADO A LADO.

Nota importante al consumidor

Conserve estas instrucciones y el manual del usuario para uso del inspector local de electricidad y referencia futura.

INSTRUCCIONES

IMPORTANTES DE SEGURIDAD

• Asegúrese de que su horno de pared sea instalado y puesto a tierra de forma apropiada por un instalador calificado o por un técnico de servicio.
• Este horno de pared debe ser eléctricamente puesto a tierra de acuerdo con los códigos locales o, en su ausencia, con el Código Eléctrico Nacional ANSI/NFPA No. 70–última edición en los Estados Unidos, o el Código Eléctrico Canadiense CSA Standard C22.1, Part 1, en Canadá.

ADVERTENCIA Pisar, apoyarse, o sentarse sobre la puerta de este horno de pared puede causar serias lesiones y daños al horno de pared.

- Nunca use su horno de pared para calentar una habitación. El uso prolongado de la estufa sin la ventilación adecuada puede ser peligroso.

ADVERTENCIA La corriente eléctrica al horno debe estar apagada mientras se hacen las conexiones de líneas. Si no se apaga, daños serios o la muerte podrían resultar.

1. Carpintería

Consulte la Figura 1 o la figura 2 para conocer las dimensiones pertinentes al modelo de su horno y al espacio necesario en el que poner el horno. La superficie donde se va a apoyar el horno debe de ser de madera contrachapada sólida u otro material similar y, sobre todo, la superficie tiene que estar a nivel, de lado a lado, y de atrás hacia adelante.

2. Ajuste de la altura del horno

La altura del horno se puede ajustar con cuñas de madera de 2" (5 cm) de ancho, donde sea necesario, para que quepa en un gabinete o abertura existente, cuando la altura del corte es superior a 28 ^1/4 " (71.8 cm) en el caso del horno único de pared o 49 ^5/8 " (126 cm) en el caso del horno doble de pared (ver la Figura 1 o 2). Colocar las cuñas de altura apropiada debajo de los rieles laterales del horno. 11

3. Requerimientos Eléctricos

Se debe proveer el voltaje y la frecuencia apropiados a este electrodoméstico, y conectarse a un circuito individual correctamente puesto a tierra, protegido por un interruptor o un fusible. Para conocer el interruptor o fusible que requiere su modelo, vea la placa serial para encontrar la consumación del vatiaje y refiérase al cuadro A para encontrar el amperaje del interruptor o fusible.

Observe todos los códigos que gobiernan y ordenanzas locales

Grados de Vatios del lectrodoméstico 240V	Se recomienda una protección al circuito	Grados de Vatios del lectrodoméstico 208V	Se recomienda una protección al circuito
Menos de 4800W	20A	Menos de 4100W	20A
4801W - 7200W	30A	4101W - 6200W	30A
7201W - 9600W	40A o 50A	6201W - 8300W	40A o 50A
9601W and +	50A	8301W and +	50A

Table A

1. Un cable de 3 o 4 alambres monofásico 120/240 o 120/208 voltios, 60 hertzios es la única fuente eléctrica que requiere en un circuito separado en ambos lados de la línea (alambre negro y alambre rojo) (se recomienda un fusible o un interruptor de retraso de tiempo). No funda a cable neutro (alambre blanco). Se debe de tener precaución al combinar un horno de pared y una cubierta, refiérase a la placa de sería de cada uno de los aparatos.

NOTA: Los tamaños y las conexiones del alambre deben conformarse con el tamaño del fusible y el grado de la aplicación de acuerdo con el código Eléctrico Nacional Americano ANSI/NFPA No. 70- ultima edición, o con el estándar CSA canadiense C22.1, código eléctrico canadiense, parte 1, y códigos y ordenanzas locales.

ADVERTENCIA No se debera usar extensiones para enchufar este electrodoméstico. Esto podría causar un incendio, choque eléctrico u otro tipo de daño personal. Si usted necesita un cable mas largo, puede ordenar un cable de 10" kit 903056-9010 llamando al centro de Servicio.

1. Este electrodoméstico debe conectarse a la caja de fusibles (o de cortocircuito), por medio de un cable blindado flexible o un cable con forro no metálico. El cable blindado flexible que va desde el electrodoméstico debe de estar conectado directamente a la caja de empalme. La caja de empalme debe de estar localizada en el lugar que se indica en la Figura 1 o 2, dejando tanto exceso de cable como sea posible entre la caja y el electrodoméstico, de forma que así el electrodoméstico se pueda mover fácilmente, si fuera necesario para hacer una reparación.

2. Se debe de usar un conector que reduzca la tirantez de una forma adecuada para unir el cable blindado flexible a la caja de empalme.

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

ADVERTENCIA

Riesgo de choque eléctrico

• Una puesta a tierra se requiere en este aparato.
• No lo conecte a la corriente eléctrica hasta que el aparato haya sido puesto a tierra.
• Desconecte la corriente eléctrica a la caja de empalmes antes de hacer la conexión eléctrica.
• Este aparato debe estar conectado con un sistema de alambres puesto en tierra, metálico y permanente o un conector de puesta a tierra debe conectarse al terminal de puesta a tierra o el alambre conductor en al aparato.
• No utilice el suministro de gas para hacer la puesta a tierra.

La falta de cualquiera de las instrucciones mencionadas podría resultar en un incendio, choque eléctrico o lesiones personales.

PRECAUCION

En cuanto a las condiciones de despacho y almacenamiento en el invierno, asegúrese de que el horno llegue a su destino final como mínimo tres (3) horas antes de encenderlo. Si se enciende el horno cuando aún está frío, se pueden dañar los controles.

4. Conexión eléctrica

El usuario tiene la responsabilidad personal y obligación de utilizar un instalador calificado, para asegurar que la instalación eléctrica está hacha de forma adecuada y está conforme con el Código Eléctrico Nacional ANSI/NFPA No. 70-última edición en los Estados Unidos, o el Código Eléctrico Canadiense CSA Standard C22.1, Part 1, en Canadá.

ADVERTENCIA

Riesgo de choque eléctrico

(El no prestar atención a esta advertencia puede resultar en electrocución u otras lesiones graves.) Este electrodoméstico está equipado con alambre de cobre. Si se va a conectar con cableado de aluminio del hogar, utilizar únicamente conectores que están aprobados para unir cobre y aluminio de acuerdo al Código Nacional Eléctrico (NEC por sus siglas en ingles) y leyes y códigos locales. Al instalar conectores con tornillos que empujen directamente contra el acero y/o aluminio del conducto flexible, no apretar los tornillos suficientemente que dañen el conducto flexible. No doblar de más o deformar el conducto flexible para evitar separar el espiral y descubrir los alambres internos.

NO conecte el alambre puesto a tierra a una tubería de suministro de gas. NO conecte el suministro de energía eléctrica hasta que el electrodoméstico haya sido permanentemente puesto a tierra. Conecte el alambre de puesto a tierra antes de enchufar por primera vez el electrodoméstico.

ADVERTENCIA

Este electrodoméstico está fabricado con un suministro eléctrico neutro blanco y un alambre de cobre conectado al armazón. El armazón esta puesto a tierra por un enlace de la conexión a tierra con la conexión del neutro al final de la línea eléctrica, si es usado en los estados unidos una nueva instalación de circuito de bifurcación (1996 NEC), casa rodante, vehículos recreacionales, o donde los códigos locales no permitan poner a tierra mediante el neutro (blanco) o en Canadá, desconectar la conexión blanca de la verde y utilizar la conexión a tierra para poner a tierra la unidad de acuerdo a los códigos locales, conectar el neutro al circuito de bifurcación- conductor neutro de manera usual. Ver Figura 4. Si su electrodoméstico va a ser conectado a una caja de conexión puesta a tierra de 3 cables (en los estados unidos solamente), donde los códigos locales permitan conectar el conductor de poner a tierra-electrodoméstico con el neutro (blanco) ver Figura 3.

NOTA AL ELECTRICISTA: Los conductores de cable blindados provistos con este artefacto son aprobados por UL para la conexión al alambrado de casa de un calibre mayor. El aislamiento de los conductores está calificado para temperaturas más altas que las del alambrado de la casa. La capacidad de corriente del conductor está gobernada por la calificación de la temperatura del aislamiento alrededor del alambre en vez de solamente el calibre del alambre.

Donde los códigos locales permitan conectar el conductor de puesta a tierra del electrodoméstico al neutral (blanco) (Solamente en los Estados Unidos) (vea figura 3):

1. Desconecte el suministro eléctrico.
2. En el caja de juntas: conectar el aparato y los cables residenciales como se muestra en la figura 3.

Cable desde el suministro de energía

Figura 3 - CAJA DE EMPALMES
DE 3 ALAMBRES PUESTA A TIERRA

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

Si el horno se usa en una instalación de circuito de ramal nuevo (1996 NEC), en una casa rodante, en un vehículo para recreación o si los códigos locales NO permiten la conexión a tierra a través del cable neutral (blanco), el armazón del electrodoméstico NO TIENE QUE estar conectado al alambre neutro del sistema eléctrico de 4 alambres. (ver figura 4):

1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y el alambre blanco del electrodoméstico.
3. En el caja de juntas: conectar el aparato y los cables residenciales como se muestra en la figura 4.

Ubicación del número de modelo y de serie La placa con el número de serie está ubicada en la guarnición interior lateral del horno y se puede ver cuando se abre la puerta.

Cuando haga pedidos de repuestos o solicite información con respecto a su horno, esté siempre seguro de incluir el número de modelo y de serie y el número o letra del lote de la placa de serie de su horno.

Modelos con un solo hornola placa de serie está ubicada aquí.

Modelos con un horno doble- la placa de serie está ubicada aquí.

5. Instalación del Gabinete

IMPORTANTE

No levante o manipular el aparato por el asa de la puerta o el panel de control.

! ADVERTENCIA

Peligro de Peso Pesado

• Use 2 personas o más para mover e instalar el horno de pared.
• Si no cumple con esta instrucción, puede resultar en lesiones personales o daños al horno de pared

1 Desembalar el horno de pared. Extraer la guarnición inferior y los 2 tornillos unidos con cinta al panel superior del horno.

2 Buscar los tornillos que se incluyen en el paquete de literatura.

3 Insertar el horno en la abertura del gabinete. Deslizar el horno hacia dentro dejando 1½" (3,8 cm) de espacio libre entre el horno y la parte delantera del gabinete (ver la Figura 5).

4 Empujar el cable blindado a través del orificio del gabinete y hacia la caja de paso mientras se desliza el accesorio hacia adentro.

5 Empujar el horno hacia adentro y en contra del gabinete

Figura 5

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

6 Instalación de los tornillos de montado

El CADVERIFICado puede inclinarse cuando la puerta esta abierta. Los soportes de montaje que vienen con el horno de pared deben de estar ajustadas al armario y al aparato para evitar que el horno de pared se incline y ocasione quemaduras graves.

A. Los barrenos en las molduras laterales pueden ser usadas como guía para localizar los tornillos de montado de la unidad (figura 6).
B. Use los dos tornillos proporcionados para colocar la unidad en la cabina.

Tornillos de montado
Figura 6

ADVERTENCIA

Riesgo de volcamiento

• Un niño o adulto puede volcar el horno y acabar muerto.

• Instale el dispositivo antivuelco en el horno y/o en la estructura según las instrucciones de instalación.

• Asegúrese de que el horno se vuelva a acoplar al dispositivo antivuelco cuando lo mueva.

• No utilice el horno sin el dispositivo antivuelco instalado y acoplado.
• Si no se siguen estas instrucciones, se puede provocar la muerte o quemaduras graves en niños y adultos.

Agujeros de instalación del dispositivo antivuelco

Consulte las instrucciones de instalación proporcionadas con su electrodoméstico para instalarlo adecuadamente.

Verifique que la instalación se haya realizado adecuada-mente corroborando que los tornillos antivuelco estén colocados.

Pruebe la instalación ejerciendo poca presión hacia abajo sobre la puerta abierta del horno. El horno no debe inclinarse hacia adelante.

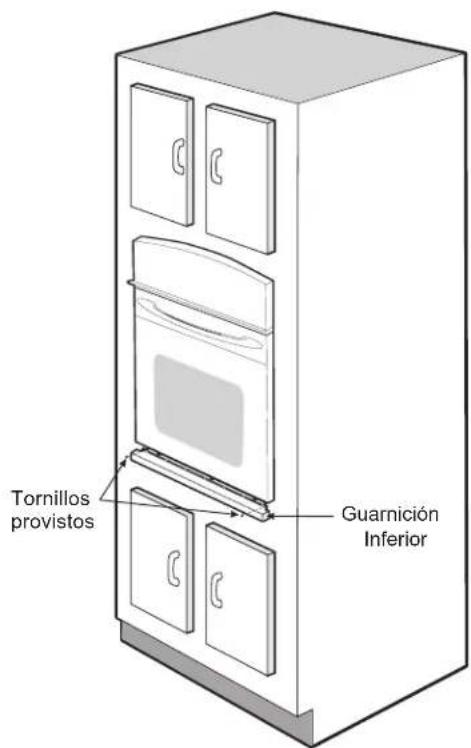

7 Instalación de la Guarnición Inferior:

PRECAUCION

La guarda de seguridad inferior nte instalada para que el aparato incione correctamente. No operar da de seguridad instalada. No usar de madera o de algun otro material cificado. La guarda de seguridad ad debe de corresponder a este ar el aparato electrodoméstico sin la d inferior correctamente instalada, esiones física, tambien puede puede causar daños el aparato

Los tornillos para instalar la guarda de seguridad inferior son proporcionados con el horno. Los tornillos se encuentran en los orificios de montaje localizados en cada lado, debajo del marco del horno (ver Figura 7).

A. Quite los tornillos que se encuentran en los orificios de montaje.
B. Colocar la guarda de seguridad inferior sobre las pestañas de cada lado del horno de bajo de la puerta del horno.
C. Fijar la guarda de seguridad inferior con los tornillos proporcionados.

Figura 7

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

Para una instalación típica de un horno eléctrico incorporado debajo del mostrador, véase la figura 8.

Sólo ciertos modelos de tapas de cocina se pueden instalar sobre ciertos modelos de hornos eléctricos empotrados. Las tapas de cocina y los hornos empotrados se mencionan por su número de identificación MFG ID y código de producto (ver la planilla que se incluye en el paquete de literatura y las instrucciones de instalación de la cocina donde están detalladas las dimensiones).

Los paneles de relleno laterales del gabinete son necesarios para aislar la unidad de los gabinetes adyacentes. La altura del relleno lateral del gabinete debe permitir la instalación de modelos de tapas de cocina aprobados.

! ADVERTENCIA

Para reducir el riesgo de lesiones personales y inclinación del horno de pared, éste debe asegurarse a los gabinetes mediante soportes de montaje.

208/240 caja de empalme para hornos de pared

Instale contrachapado de 3/4" (1.9 cm) sobre dos correderas, nivelado con la parrilla inferior. La base debe poder sostener 150 libras (68 kg) para los modelos 27"y 200 libras (90 kg) para los modelos 30".

Corte una abertura de 9" X 9"(23 cm X 23 cm) (mínimo) en el fondo del contrachapado, a 2" (5 cm) del lado izquierdo del panel llenador, para poder encaminar el cable a la caja de empalme.

4 1/2" (11.5 cm) Max.*

* Si no se instala ninguna tapa de cocina directamente sobre la unidad del horno, se permite un espacio máximo de 5" (12,7 cm) sobre el piso.

DIMENSIONES DE ABERTURA
	F. ANCHURA	G. PROFUNDIDAD	H. ALTURA
27" (68.6 cm) Horno de pared	24 ^7/_8 " (63.2 cm) Min. 25 ^1/_4 " (64.1 cm) Max.	24" (61.0 cm) Min.	27 ^1/_4 " (69.2 cm) Min. 28" (71.1 cm) Max.
30" (76.2 cm) Horno de pared	28 ^1/_2 " (72.4 cm) Min. 29" (73.7 cm) Max.	24" (61.0 cm) Min.	27 ^1/_4 " (69.2 cm) Min. 28" (71.1 cm) Max.

Figura 8 – INSTALACIÓN TÍPICA DEBAJO DE LA MESADA DE HORNO SIMPLE EMPOTRADO CON TAPA DE COCINA MONTADA

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

(Combinado con una cocina eléctrica o de gas facultativa)

Figura 9 - INSTALACIÓN TÍPICA PARA UNA ESTUFA DE GAS ENCIMA DE UN HORNO DE PARED INSTALADO DEBAJO DEL MOSTRADOR

1. Asegúrese de que el horno de pared está a nivel

2. Instale una rejilla al centro del horno superior (vea la Figura 10).

3. Ponga un nivel por encima de la rejilla. Lea 2 veces, una vez con el nivel a la posición de lado a lado, y otra vez de atrás hacia adelante. Utilice trozo de madera o cuñas por debajo del horno de pared para nivelar, si sea necesario.

4. Vuelve a empezar en el horno inferior. Si el nivel muestra que la rejilla no esta a nivel, utilice trozo de madera o cuñas para componer ambos hornos.

1. Verificación del funcionamiento Su modelo está equipado con un Control Electrónico de Horno. Cada una de las funciones ha sido controlada en fábrica antes del despacho. Sin embargo, le sugerimos verificar el funcionamiento de los controles electrónicos una vez más. Consulte la Guía de Uso y Cuidado o la Guía del controles para ver el funcionamiento del horno.

2. Extraer todos los elementos de la parte interior del horno.

3. Encender el horno (Consular la Guía de Uso y Cuidado.)
4. Verificar el funcionamiento de los controles electrónicos del horno:

Hornear – Verificar que esta función caliente el horno. Veinte minutos después de encender el horno, abrir la puerta y ver si se siente que el calor emana desde su interior.

Asar– Cuando se pone el horno para asar, el elemento de arriba del horno debe de ponerse rojo. Convección (algunos modelos) – Cuando se configura el horno para horneado o asado por convección, los dos elementos se encienden y apagan en forma alterna y se enciende el ventilador. El ventilador de convección dejará de funcionar cuando se abre la puerta del horno durante el horneado o asado por convección.

Antes de llamar al servicio

Lea la sección Lista de Control de Averías en su Manual del Usuario. Esto le podrá ahorrar tiempo y gastos. Esta lista incluye ocurrencias comunes que no son el resultado de defectos de materiales o fabricación de este artefacto.

Lea la garantía y la información sobre el servicio en su Manual del Usuario para obtener el número de teléfono gratuito.

IMPORTANTE

Un ventilador ubicado dentro de la parte trasera superior arriba del horno (en algunos modelos) permite la refrigeración de los componentes eléctricos y electrónicos de enfriamiento.

Si el horno ha estado funcionando a altas temperaturas, el ventilador seguirá funcionando después de apagar el horno.

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE
